LightBurn Bridge Cable - HEXA Rotary Module 2.0

시작하기 전에

로터리 모듈 2.0 설치하기

로터리 모듈 2.0을 설치하려면 다음 문서를 참조하세요: 이 문서.

주의: 로터리를 설치하기 전에 반드시 기기의 전원을 꺼주세요.

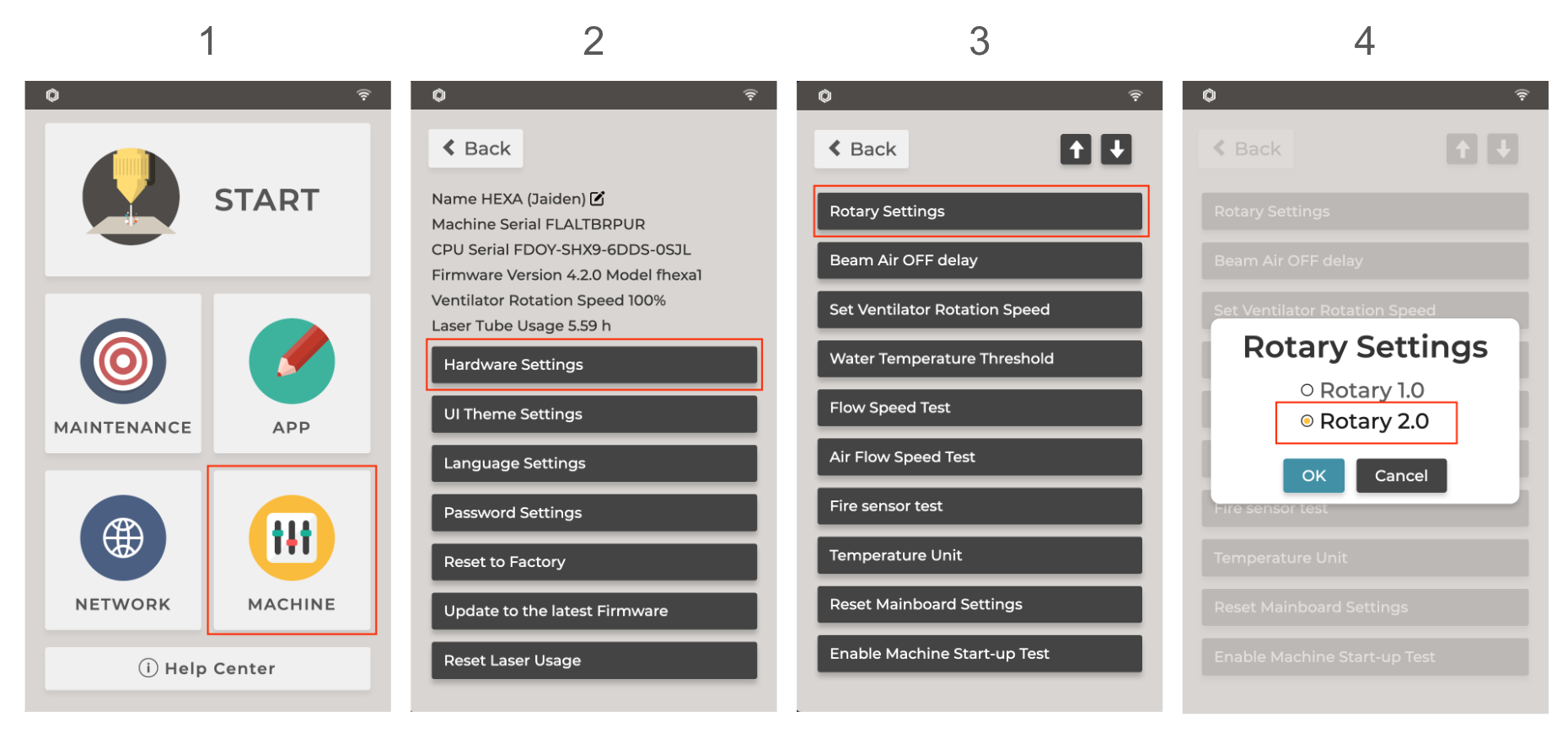

시작하기 전에 HEXA의 로터리 설정이 올바른지 확인하세요.

LightBurn 설정

1. 구성 파일을 가져오고 LightBurn Bridge Cable을 사용하여 컴퓨터를 기기에 연결하세요. 자세한 내용은 LightBurn Bridge Cable - HEXA 문서를 참조하세요.

2. LightBurn을 실행하고 '장치' 를 레이저 탭에서 클릭하세요. ➡️ 설정 창에서 '메인 창에 로터리 활성화 표시' 나타나는 설정 창에서 활성화하고 클릭합니다. "확인".

3. 전원 켜기 "로터리 활성화" 오른쪽 패널에서 선택합니다.

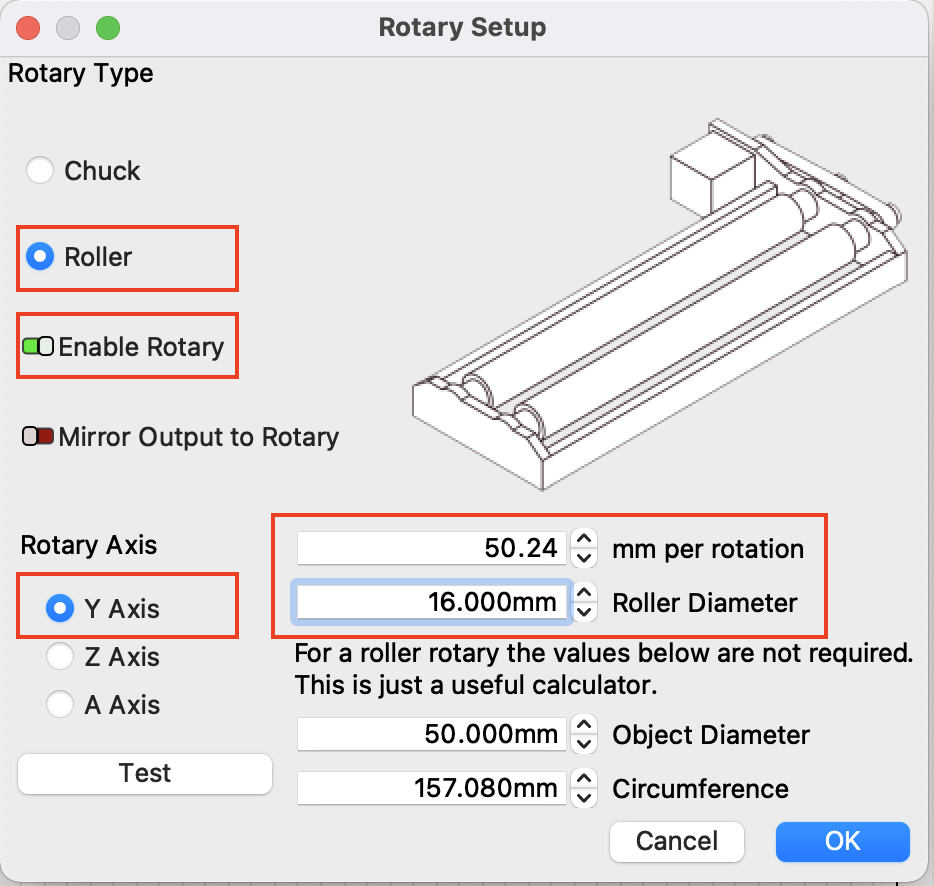

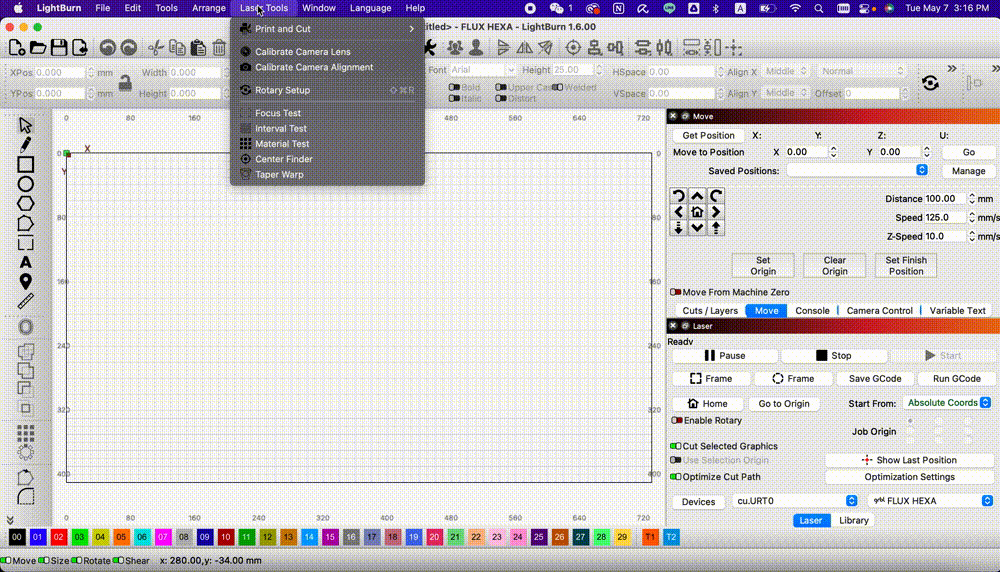

4. 선택하기 "레이저" 도구" ➡️ "로터리 설정". 그런 다음 로터리 모듈의 매개변수를 다음과 같이 설정하고 클릭합니다 "확인".

작업 시작

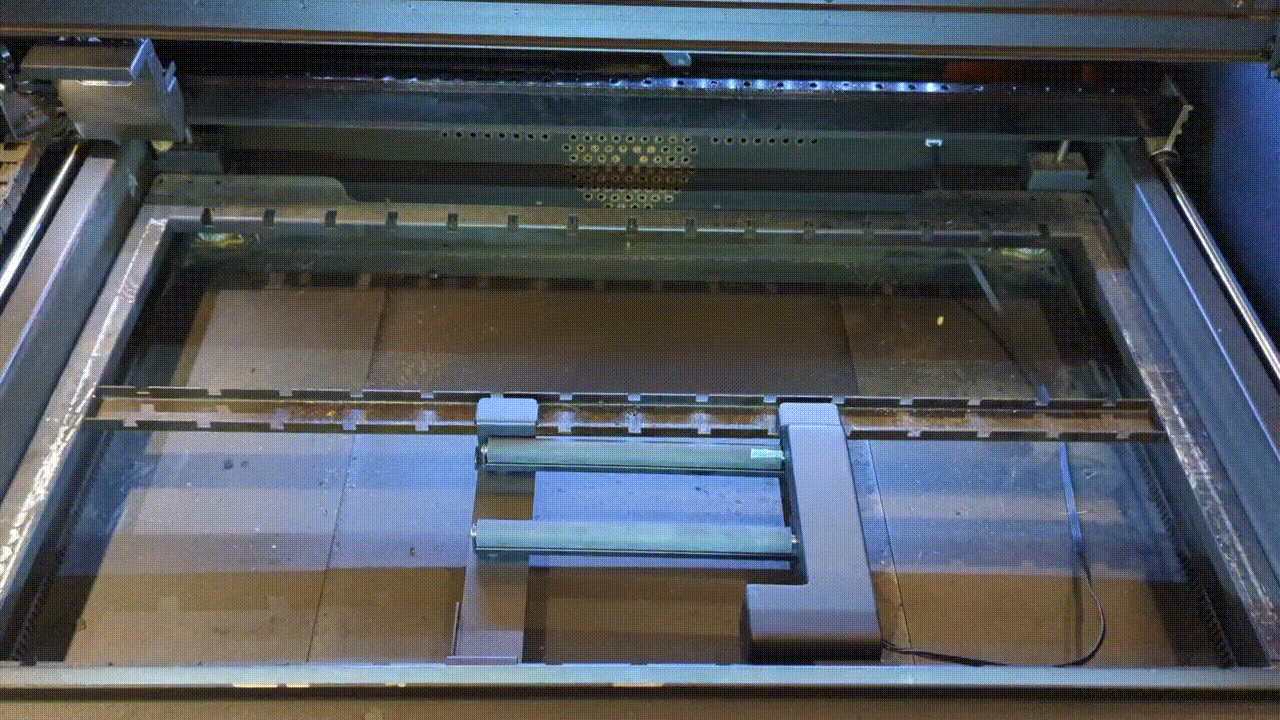

1. 기기 내부에 재료 배치하기

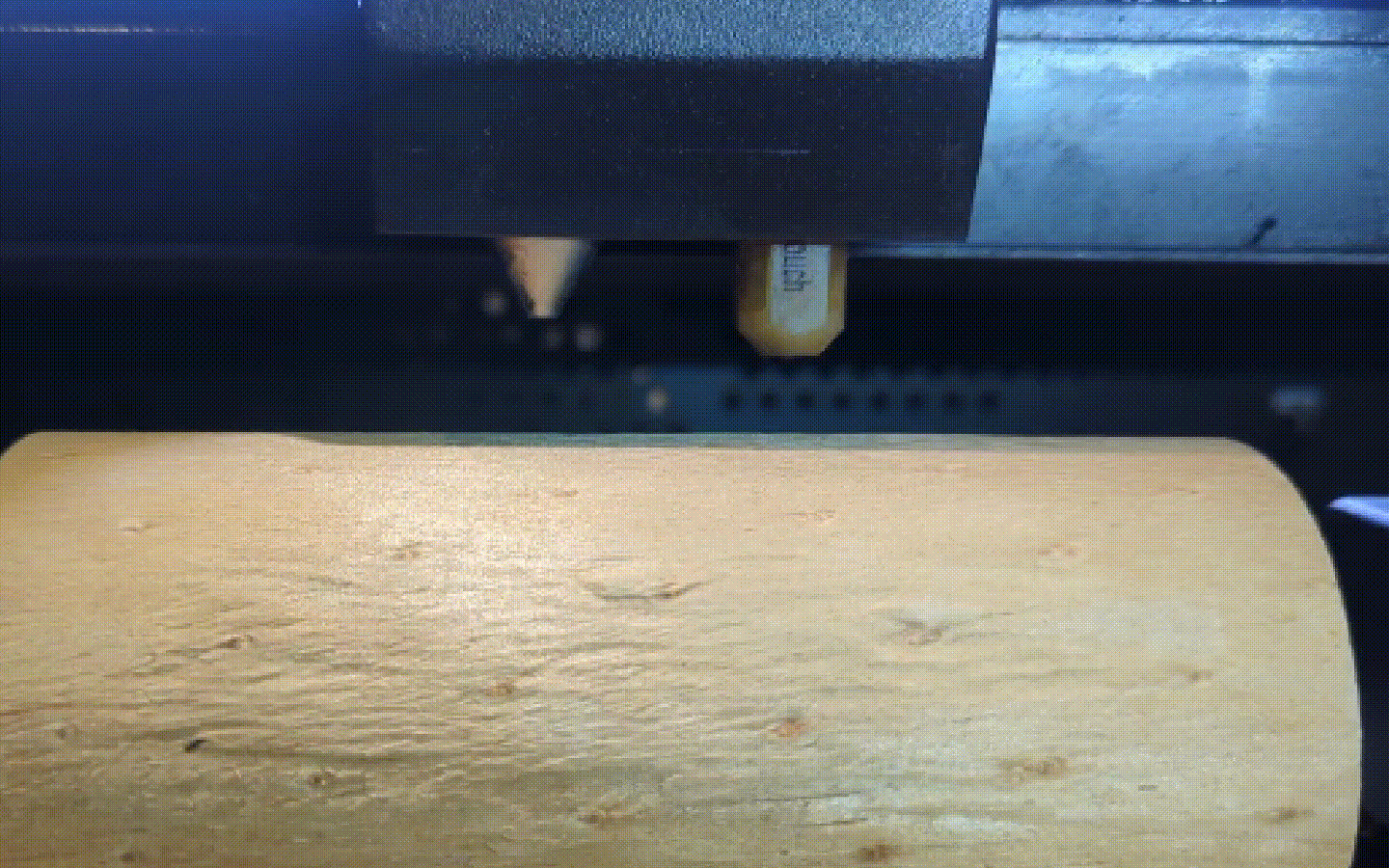

2. 초점 맞추기

- 클릭하기 "중지" 버튼을 "레이저" 패널에서 모터를 해제합니다.

- 레이저 헤드를 재료 위로 이동시킵니다.

"AF" 버튼을 두 번 탭하여 자동 초점을 시작하세요.

(각 조각/절단 작업 전에 거리가 정확히 설정되었는지 반드시 확인하십시오.)

3. LightBurn에 파일 불러오기

위의 아이콘을 클릭하여 파일을 불러오거나 파일을 작업 영역에 직접 끌어다 놓으세요.

4. 조각 파라미터 설정

객체의 레이어를 클릭하고 우측 하단에서 파라미터를 설정하세요. 절단 / 레이어 탭에서 클릭하세요.

5. "오버스캔" 효과 켜기

- 레이어가 다음으로 설정된 경우: '채우기, 채우기 + 선, 이미지, 오프셋 채우기' 모드에서는 '오버스캔' 기능을 활성화하는 것을 권장합니다.

- 레이어를 더블클릭하여 '절단 설정 편집기'에 접근하세요. 오버스캔 효과를 켜고 백분율을 입력하세요.

참고: 파라미터 설정은 속도와 재료에 따라 다르므로이 문서 하단의 '재료별 권장 파라미터 설정'을 참조하십시오.

6. 시작 위치 설정

선택 "현재 위치" 드롭다운 목록에서 "시작 위치" 를 레이저 탭에서 클릭하세요.

참고: LightBurn은 정렬을 위한 카메라 미리보기 기능을 지원하지 않으므로, "시작 위치" 설정은 "현재 위치"로 설정하는 것이 좋습니다.

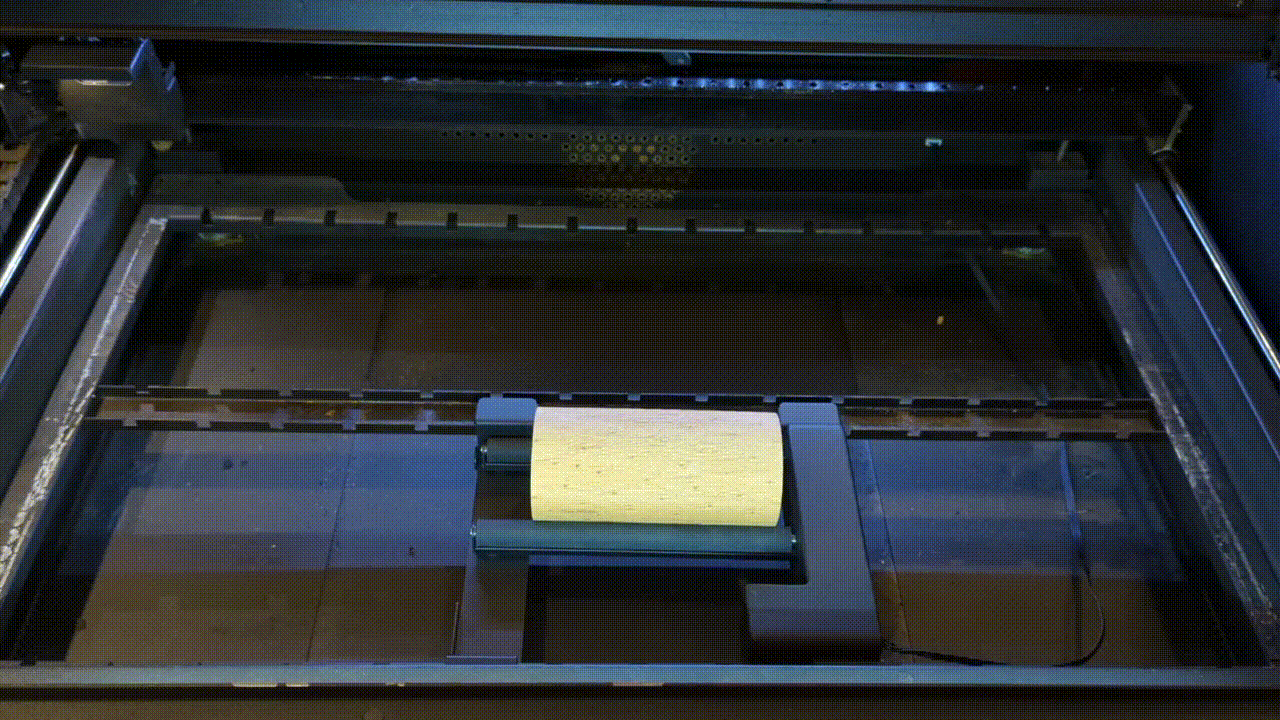

7. 레이저 헤드를 조각하려는 위치로 이동하세요.
- 클릭하기 "중지" 버튼을 "레이저" 제어판에서 모터를 해제한 후 레이저 헤드를 조각하려는 위치로 이동하세요.

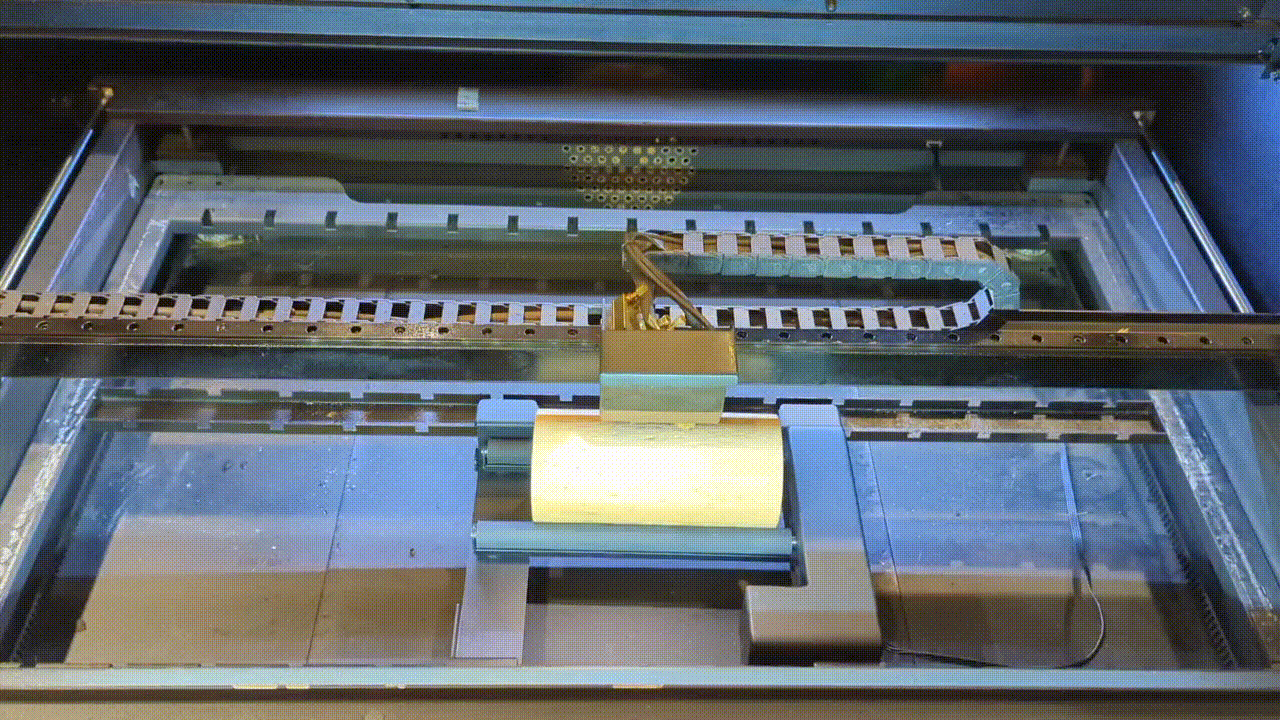

8. 도어를 닫으세요.

9. 파일을 전송하세요.
- 회전 모드를 활성화하려면 "R1" 을 "콘솔" 창에 입력하세요.

- 파일을 전송하려면 "시작" 버튼을 클릭하세요.

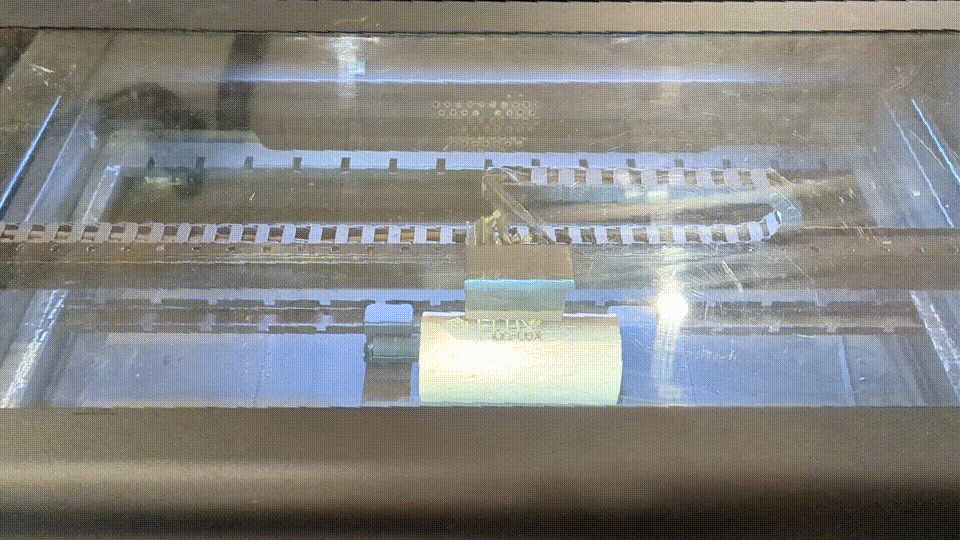

10. 조각 완료

참고: 회전축 사용 후 비회전축 조각을 하려면, 조각 전 오른쪽 패널의 "콘솔"에 "R0"을 입력하여 회전축 모드를 비활성화하세요. 이 작업은 작업이 중단되거나 미완료된 경우에만 필요합니다. 정상적인 조건에서 작업이 완료되면 필요하지 않습니다.

___________________________________________________________________________________

재료 매개변수 권장 설정

HEXA
