HEXA를 제어하기 위해 LightBurn을 사용하려면 LightBurn 소프트웨어의 공식 버전을 다운로드해야 합니다. LightBurn은 타사 소프트웨어이므로 FLUX는 그 작동으로 인한 어떠한 손실에 대해서도 책임을 지지 않습니다.

HEXA의 펌웨어는 다양한 테스트를 거쳤지만, LightBurn 소프트웨어의 일부 기능이 기기와 호환되지 않을 수 있습니다. 비호환성으로 인한 오류가 발생할 경우, 아래 링크의 지침에 따라 현지 대리점 또는 FLUX 고객 지원 팀에 문제를 적절히 보고해 주시기 바랍니다. [고객 지원 문의]

시작하기 전에

1. 펌웨어를 v4.2.1 이상으로 업데이트하세요.

- HEXA의 제어판에서 "기기 → 최신 펌웨어로 업데이트"를 선택하세요. - 또한
통해 펌웨어를 업데이트할 수 있습니다.를 통해 펌웨어를 업데이트할 수 있습니다.
공식 웹사이트에서 펌웨어를 다운로드하세요.. 그런 다음 "기기 → 펌웨어 업데이트"를 클릭하세요. 이후 컴퓨터에서 펌웨어 파일을 선택하여 해당 버전으로 기기 펌웨어를 업데이트하세요.

2. 다음 구성 파일을 다운로드하세요: HEXA_Preset

참고: 제공된 구성 파일에는 GCode 및 Baud 전송 속도 설정s 포함되어 있습니다. 구성 파일을 사용하지 않는 경우 "장치 설정"에서 별도로 설정하세요. (자세한 내용은 이 문서 를 참조하세요)

3. 드라이버를 다운로드하고 설치하세요.

드라이버 설치에 대한 자세한 내용은 다음 문서를 참조하세요: LightBurn Bridge Cable - 드라이버 설치

LightBurn 설정

LightBurn을 다운로드하려면 여기를 클릭.

1. LightBurn을 실행하고 '장치' 를 레이저 탭에서 클릭하세요.

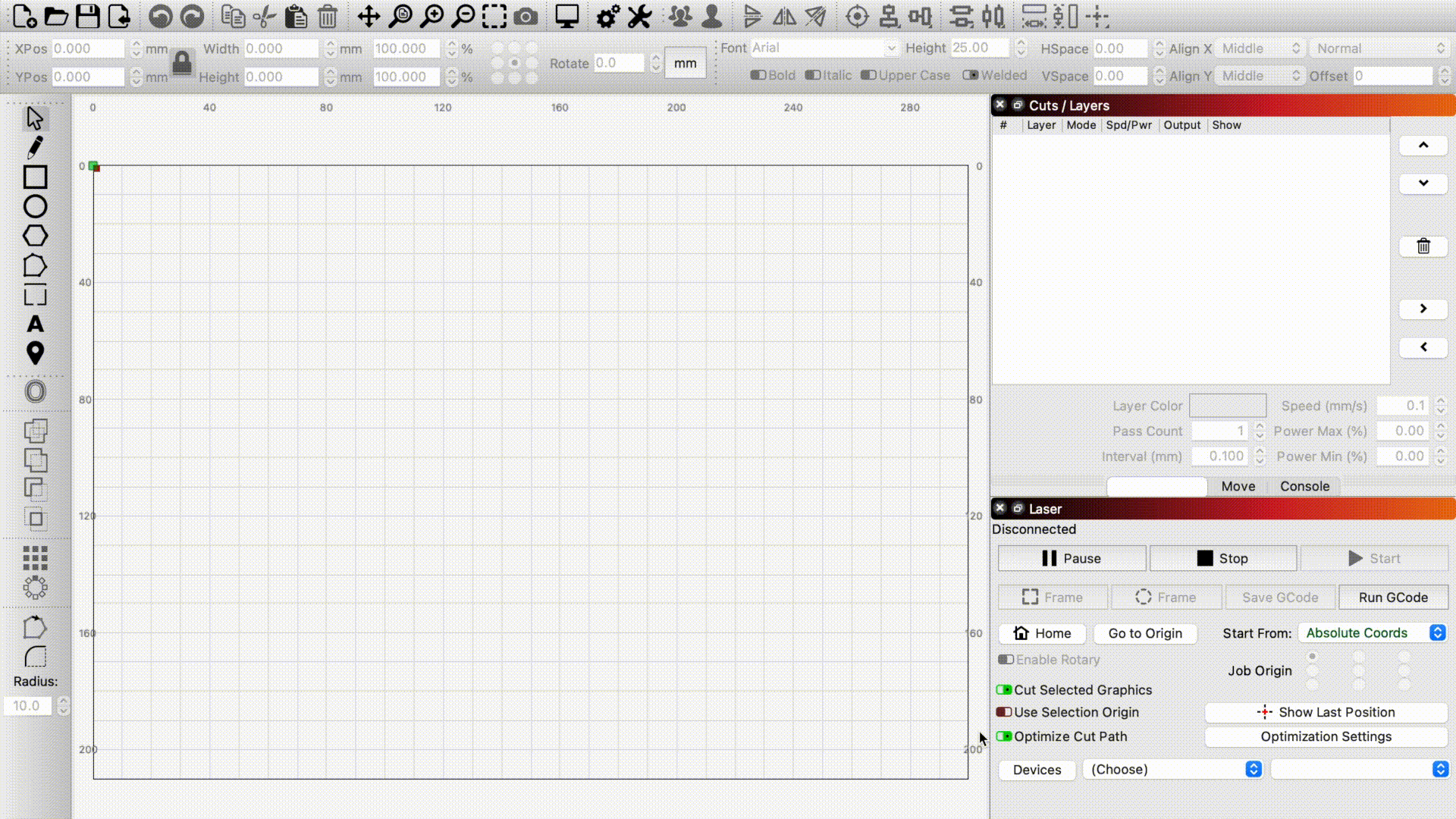

2. '가져오기' 를 클릭하여 다운로드한 파일을 HEXA_Preset 가져옵니다.

3. 파일을 성공적으로 가져오면 다음과 같은 장치 정보가 표시됩니다.

LightBurn Bridge 케이블을 사용하여 컴퓨터를 기기에 연결하세요.

1. LightBurn 케이블을 기기 측면의 USB 포트에 연결하세요.

（USB 아이콘 이 기기 패널의 우측 상단에 나타나 성공적으로 연결되었음을 표시합니다.）

2. LightBurn Bridge 케이블의 다른 쪽 끝을 컴퓨터에 연결합니다.

3. 올바른 USB 포트 이름을 선택하십시오. 잘못된 포트를 선택하면 연결에 실패합니다. 여러 포트를 시도해야 할 수도 있습니다. 연결이 성공하면 콘솔 탭에 다음 정보가 표시됩니다.

원점 복귀 테스트

컴퓨터가 기기에 성공적으로 연결되면 기기가 자동으로 원점 복귀를 시작합니다. 그렇지 않은 경우, 홈 버튼을 클릭하여 원점 복귀 기능이 작동하는지 확인하십시오.

작업 시작

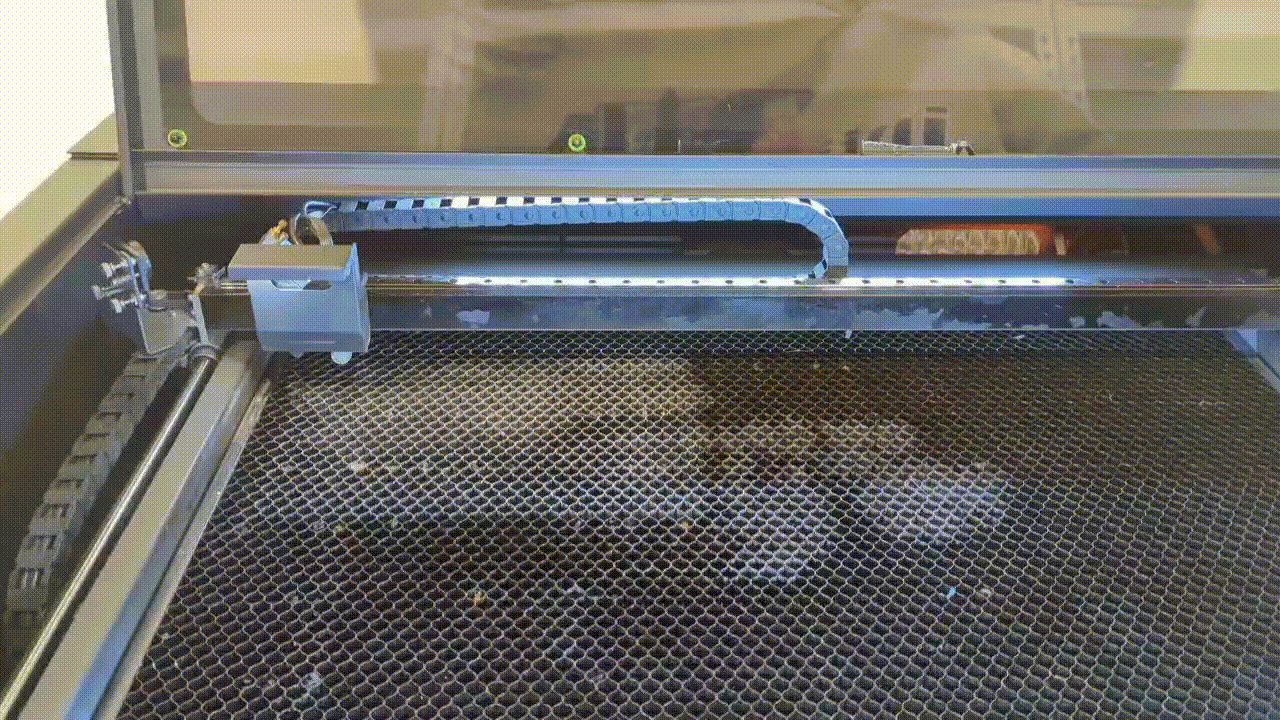

1. 기기 내부에 재료를 배치합니다

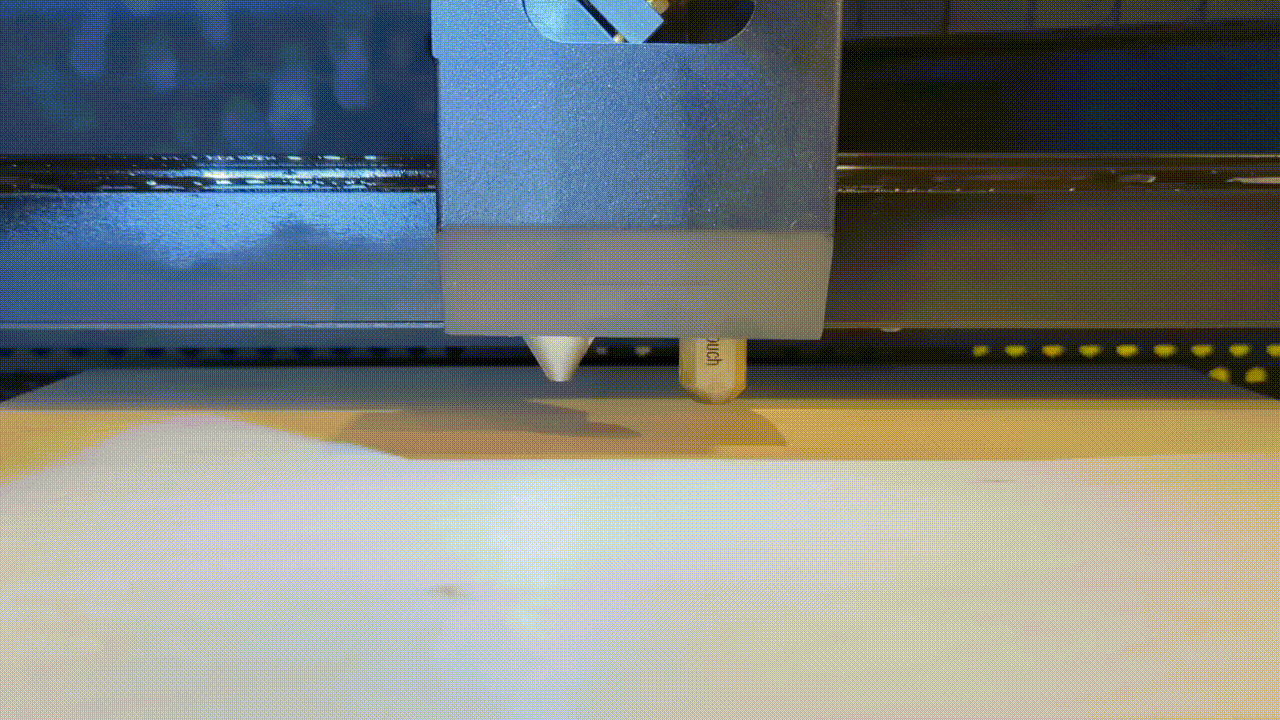

2. 초점 맞추기

- 클릭하세요 '정지' 버튼을 "레이저" 패널에서 모터를 해제합니다.

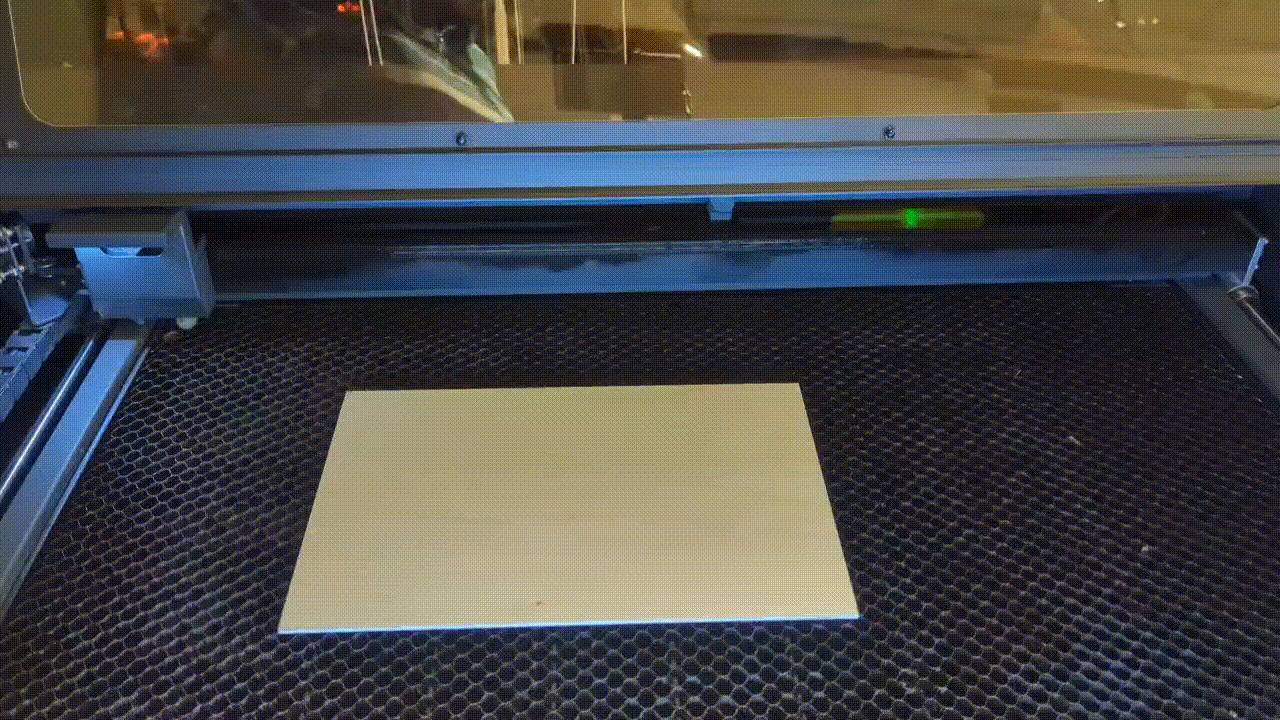

- 레이저 헤드를 재료 위로 이동합니다.

- 자동 초점을 시작하려면 "AF" 버튼을 두 번 누릅니다.

(각 조각/절단 작업 전에 초점 거리가 올바르게 설정되었는지 확인하세요.)

주의: LightBurn 제어 후 3분 이내에 기기가 자동으로 모터를 해제하는지 확인하세요. 모터가 장시간 잠겨 있으면 기기가 손상될 수 있습니다. ( '정지' 버튼을 "레이저" 패널을 클릭하여 모터를 해제하세요)

3. LightBurn으로 파일 가져오기

위의 아이콘을 클릭하여 파일을 가져오거나파일을 드래그하여 작업 영역에 직접 드롭하세요.

4. 매개변수 설정

a를 클릭하세요 패턴 또는 레이어를 선택하고 오른쪽 하단의 컷/레이어 탭에서 클릭하세요.

5. "오버스캐닝" 효과

- 레이어가 다음으로 설정된 경우 "채우기, 채우기+선, 이미지 또는 오프셋 채우기" 모드에서는 "오버스캐닝" 기능을 활성화하는 것이 좋습니다.

- 레이어를 더블클릭하여 "절단 설정 편집기"에 접근합니다. 오버스캐닝 효과를 켜고 백분율을 입력하세요.

주의사항:

• 속도와 재료에 따라 매개변수 설정이 다릅니다. 이 문서 하단의 "재료별 권장 매개변수 설정"을 참조하십시오.
• 모터 위치가 초기화된 후 레이저 헤드를 움직였다면, 작업을 시작하기 전에 반드시 "홈" 버튼을 눌러 위치를 재설정하세요. 그렇지 않으면 충돌 위험이 있습니다.

6. 시작 위치 설정

HEXA의 제어판에서 "절대 좌표" 드롭다운 목록에서 "시작 위치" 를 레이저 탭에서 클릭하세요.

참고: "절대 좌표"의 작동 방식은 통해 펌웨어를 업데이트할 수 있습니다.와 매우 유사하므로 통해 펌웨어를 업데이트할 수 있습니다. 사용 경험이 있는 사용자에게 강력히 추천합니다. 통해 펌웨어를 업데이트할 수 있습니다.를 사용해 보세요.

절대 좌표

메인 편집 창은 기기의 작업 영역을 나타냅니다. 이 영역에 배치한 모든 것은 기기의 해당 위치에서 절단됩니다.

7. 레이저 패널에서 "홈"를 클릭하세요.

모터 위치가 초기화된 후 레이저 헤드를 움직였다면, 작업을 시작하기 전에 반드시 "홈" 버튼을 눌러 위치를 재설정하세요. 그렇지 않으면 충돌 위험이 있습니다.

8. 미리보기할 패턴을 선택하고 "프레임" 을 클릭하여 패턴이 예상 위치에 조각될지 확인하세요.

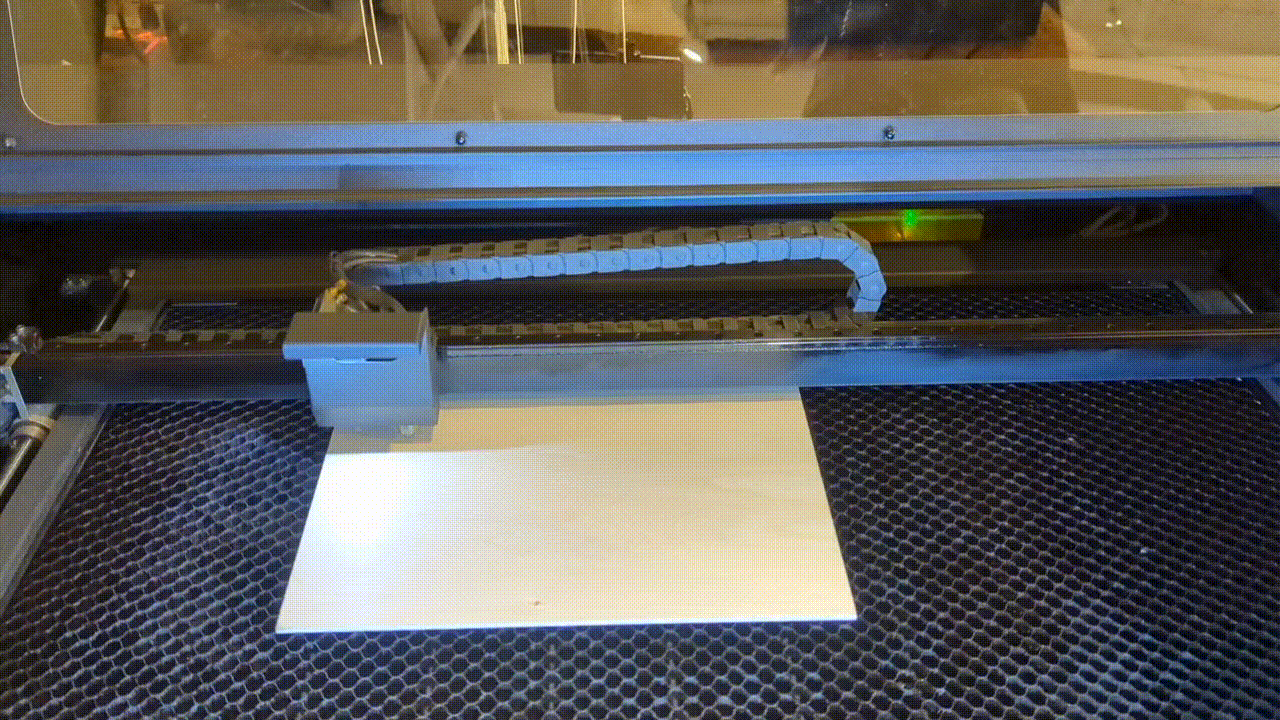

9. 도어를 닫으세요

10. 홈을 클릭하고 작업을 전송하세요

이미지를 선택하고 "시작" 를 레이저 탭을 클릭하여 작업을 전송합니다.

주의사항: 작업 실행 중에 케이블을 분리하면 작업이 중단됩니다. 작업 실행 중에는 케이블이 안전하게 연결되어 있는지 확인하세요.

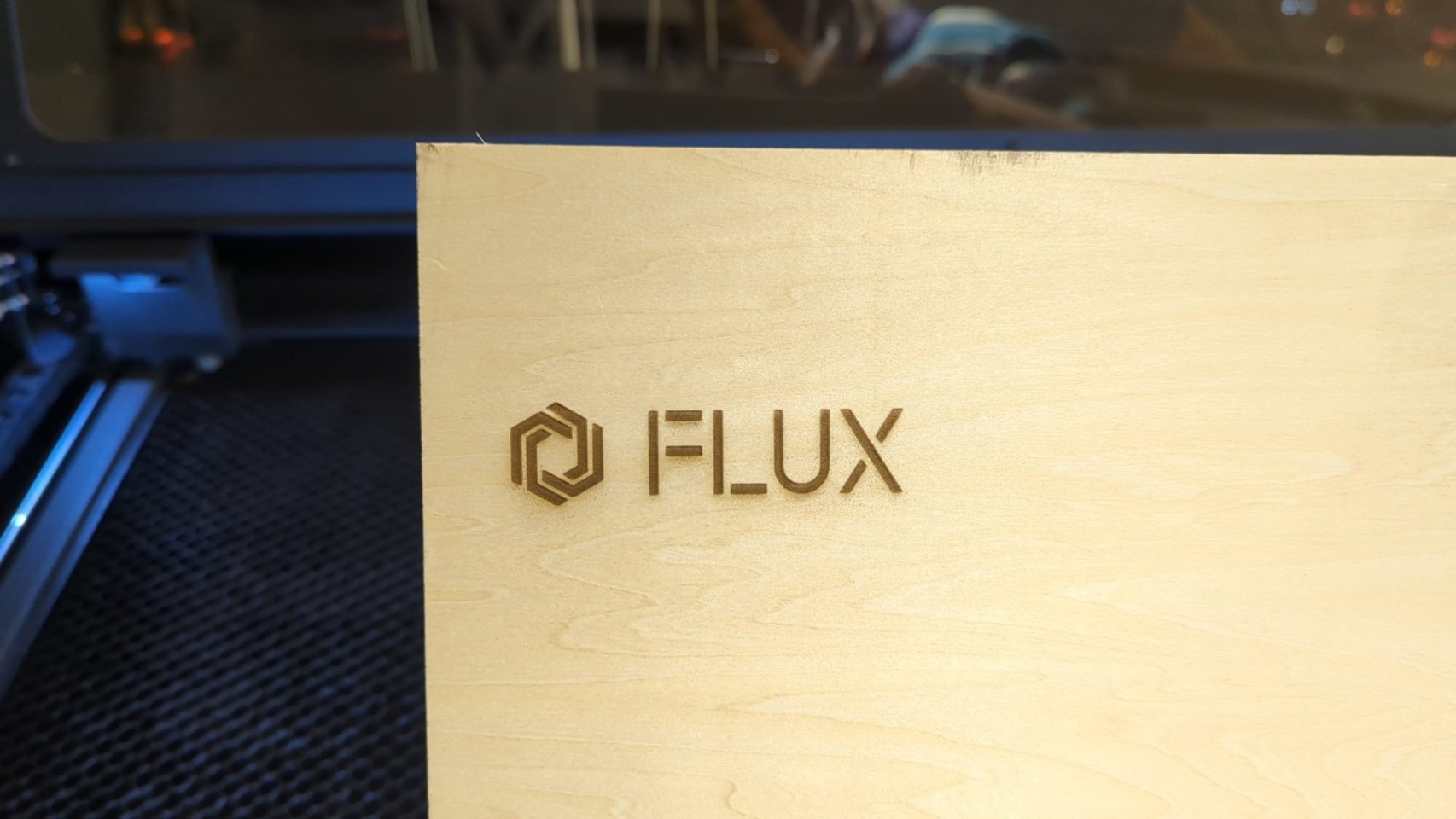

11. 조각 결과

참고: 조각 결과가 흐릿하거나 불분명하거나 색상이 연하면 레이저 헤드의 초점이 정확히 맞춰져 있는지 확인하세요.

____________________________________________________________________________________

절대 좌표 외에도 기기의 작업 영역 내에서 패턴을 배치하는 방법을 LightBurn에 지정하는 다른 옵션들이 있습니다.

현재 위치

작업은 레이저 헤드의 현재 위치를 기준으로 절단/조각됩니다.

작업 원점

설정 \'작업 원점\' LightBurn에 레이저 대비 작업 위치를 지정하는 방법을 알려줍니다.

(설정을 변경하면 메인 편집 창에 표시되는 녹색 \'작업 원점\' 표시기가 이동합니다.)

____________________________________________________________________________________

재료 매개변수 권장 설정

HEXA

____________________________________________________________________________________

로터리 각인

로터리 버전에 따라 다음 문서를 참조하세요.

LightBurn Bridge Cable - HEXA Rotary Module 1.0

LightBurn Bridge Cable - HEXA Rotary Module 2.0
