설명
이 문서는 FLUX Chuck Rotary를 사용하여 조각 작업을 시작하는 방법을 안내합니다.
그러나 첫 조각 작업을 시작하기 전에 FLUX Chuck 사용 설명서 를 반드시 읽어보시기를 강력히 권장합니다.
1단계
HEXA의 회전 기능을 사용하려면 다음 소프트웨어 및 펌웨어 버전이 설치되어 있는지 확인하세요.
|
Beam Studio 버전 2.4.2 이상 (가이드) |

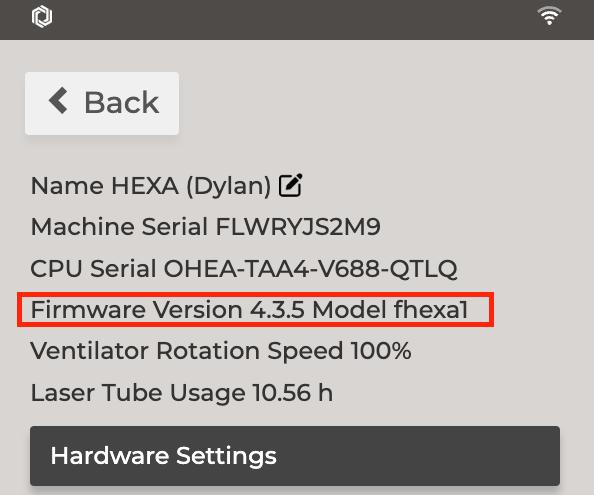

펌웨어 버전 4.3.5 이상 (가이드) |
|
|
|
2단계

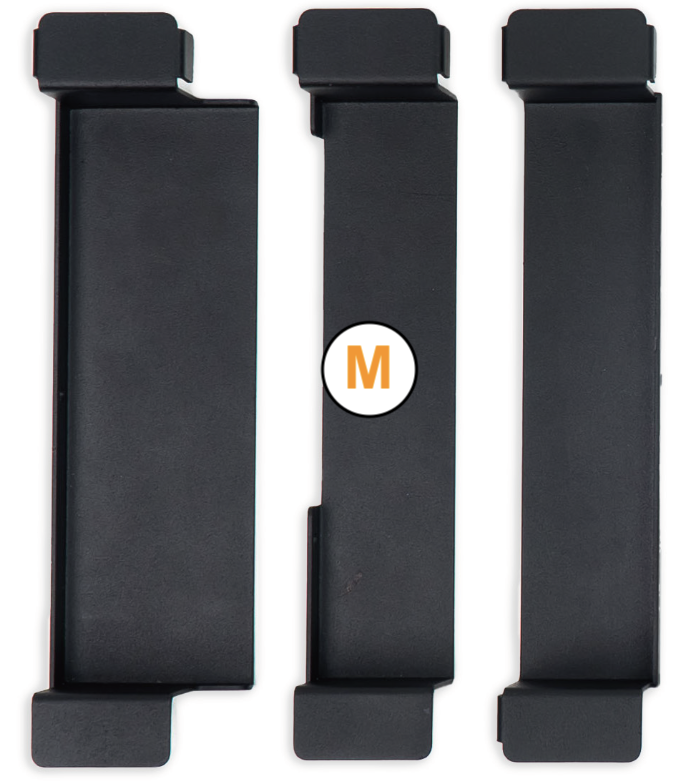

HEXA 회전 스탠드를 설치합니다.
|
절차:
영상: |
3단계

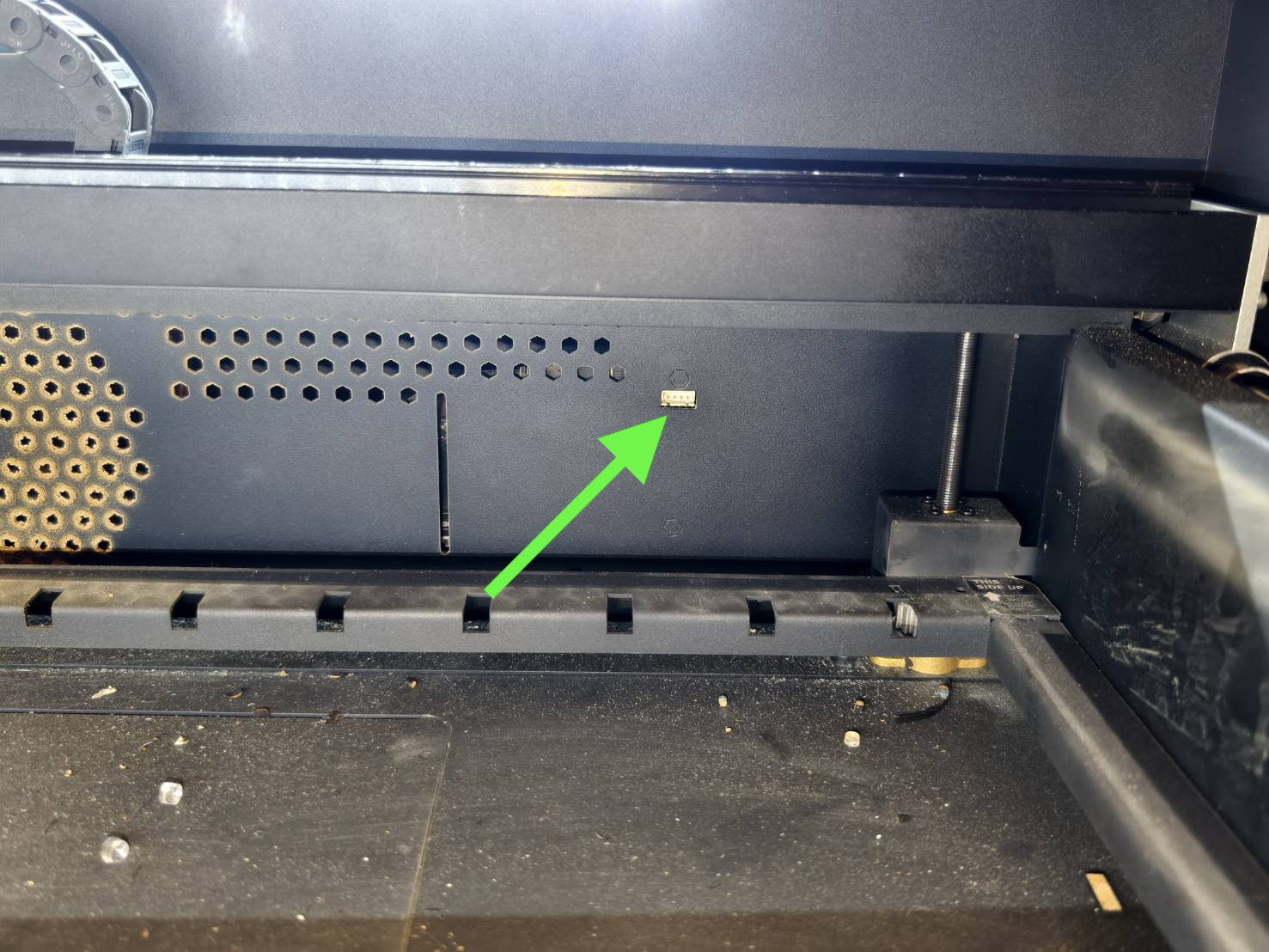

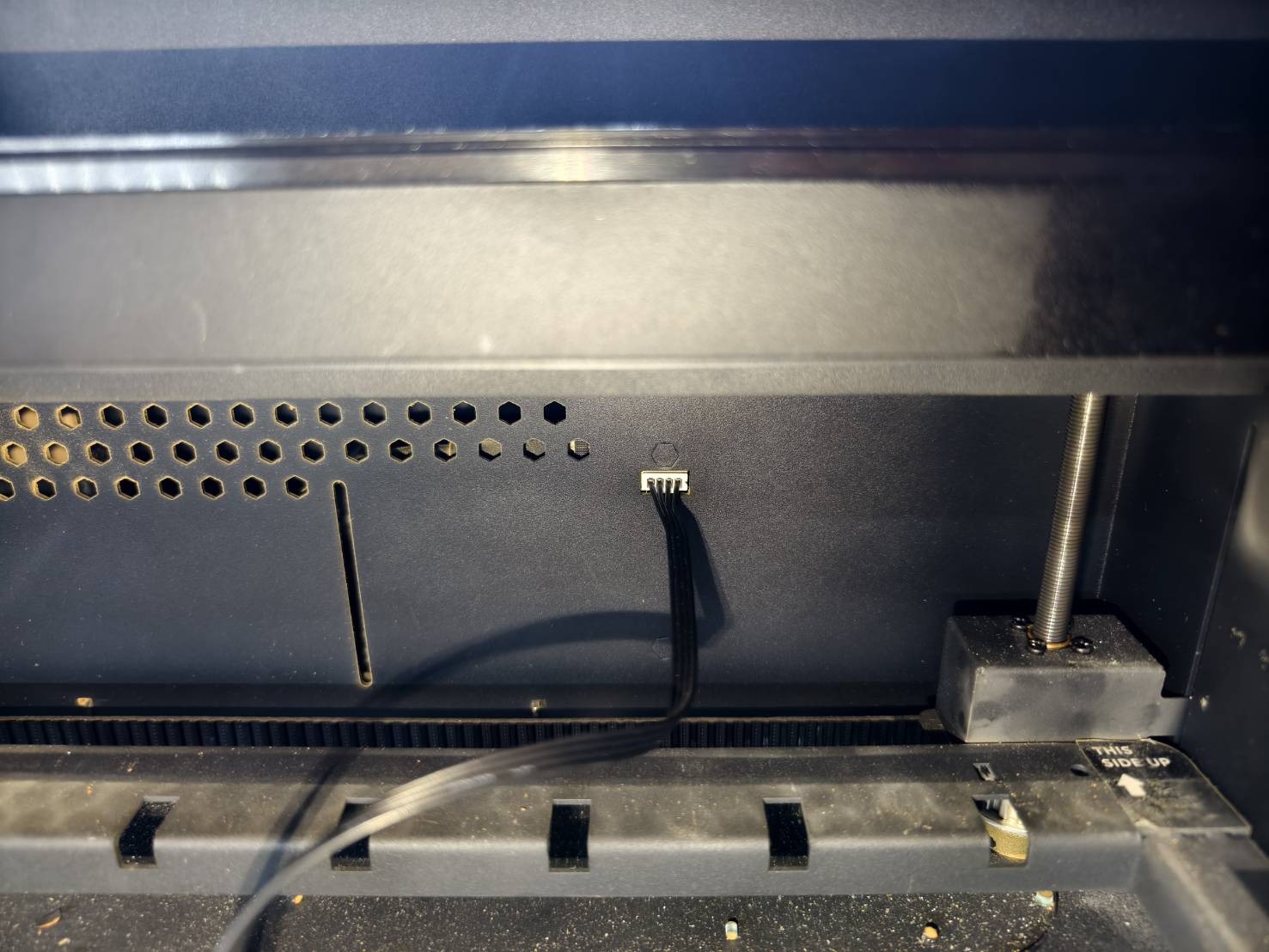

상자에서 연결 케이블을 찾아 기기 뒷면 오른쪽에 삽입하세요.
4단계
사용할 재료에 맞게 로터리에 척(jaw)을 설치하세요.
척(jaw) 설치 방법은 사용 설명서를 참조하세요.
FLUX Chuck Rotary 사용 설명서
(*처음 사용 시에는 연습 및 테스트를 위해 불필요한 재료를 사용하는 것이 좋습니다.)
5단계

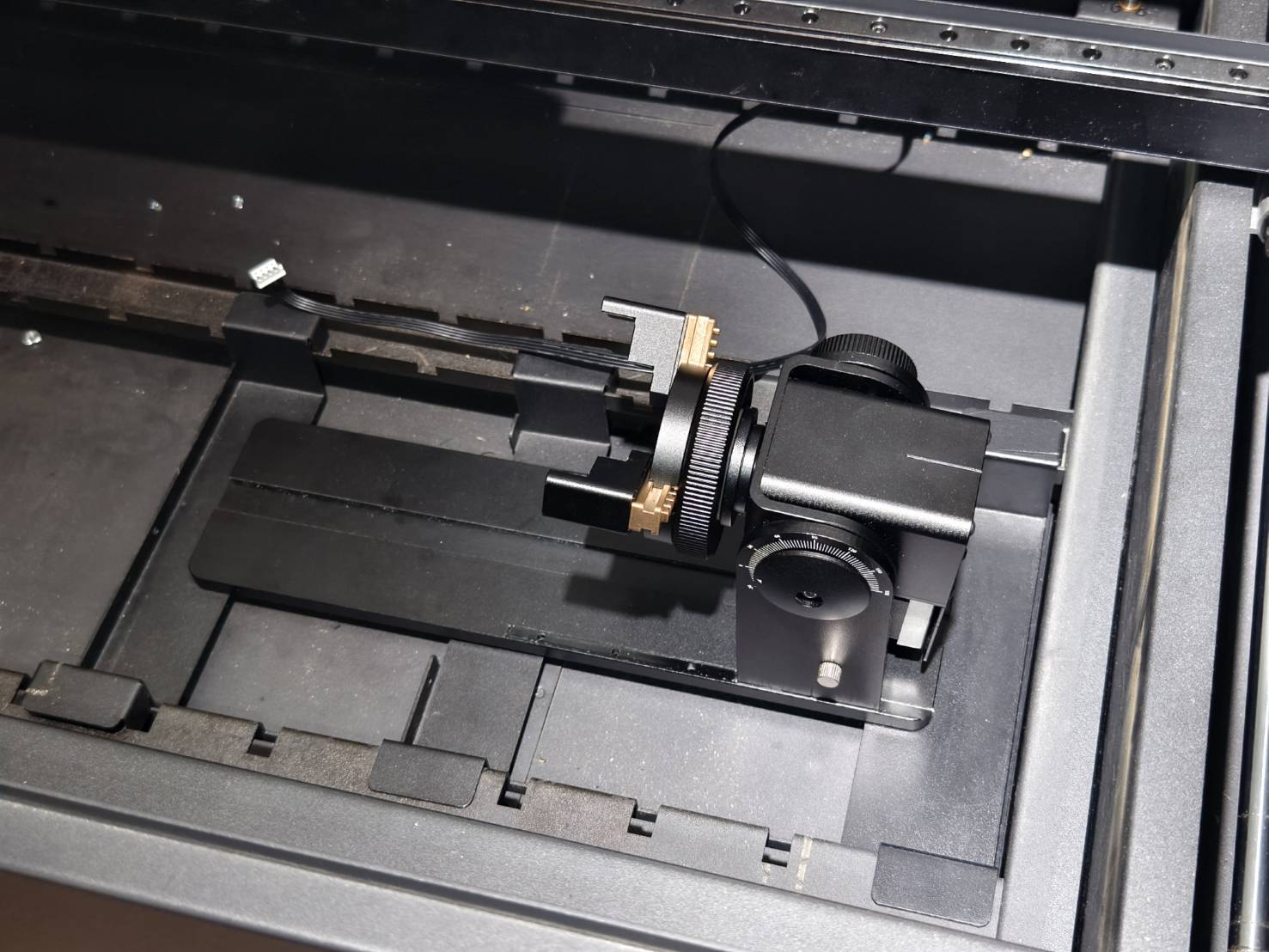

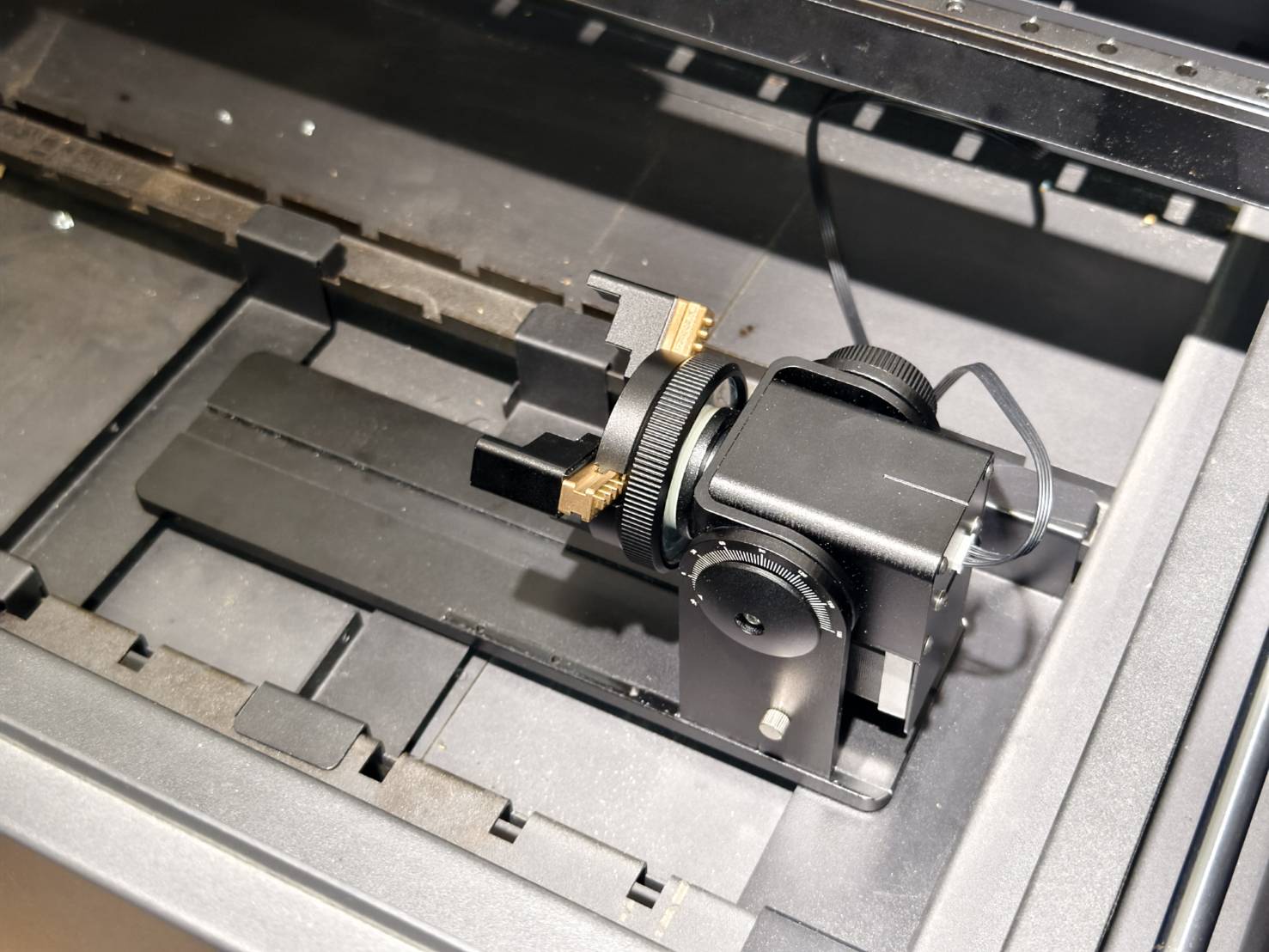

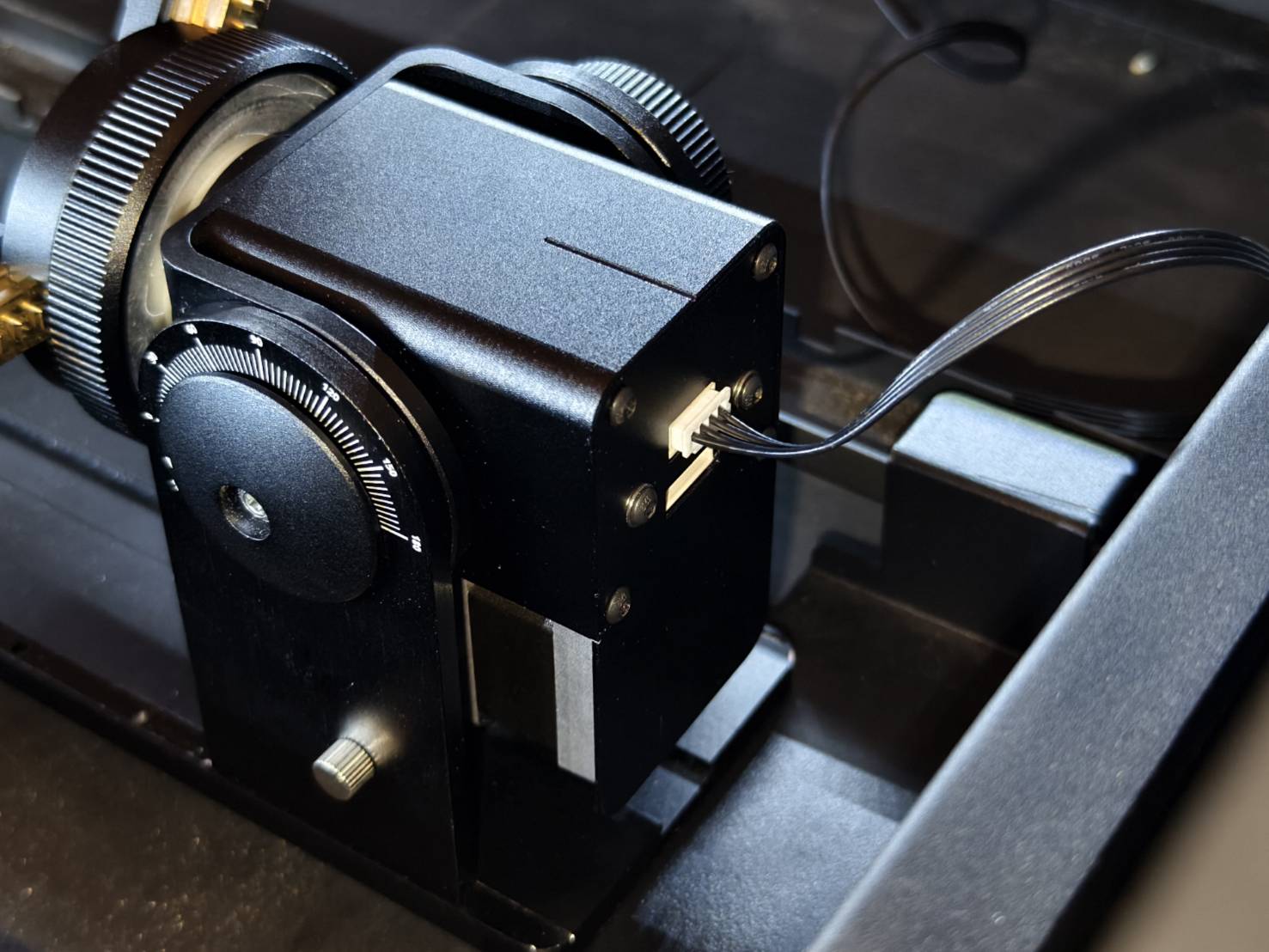

척(jaw)이 설치된 Chuck Rotary를 스탠드 위에 놓고 케이블을 장치에 연결하세요.
6단계

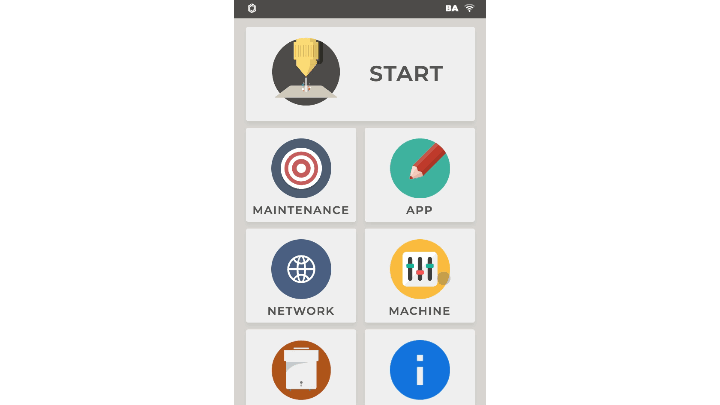

기기의 전원을 켜고 "하드웨어 설정"에서 올바른 로터리 버전을 선택하세요.
기기 >> 하드웨어 설정 >> 로터리 설정 >> Chuck
7단계
재료의 지름 또는 둘레를 측정하고 나중에 사용할 수 있도록 기록해 두세요.
(처음 사용 시에는 연습 및 테스트용 재료를 사용하는 것이 좋습니다.)
재료의 지름이 25mm(둘레: 78.5mm) 미만인 경우 7.1단계.
7.1단계

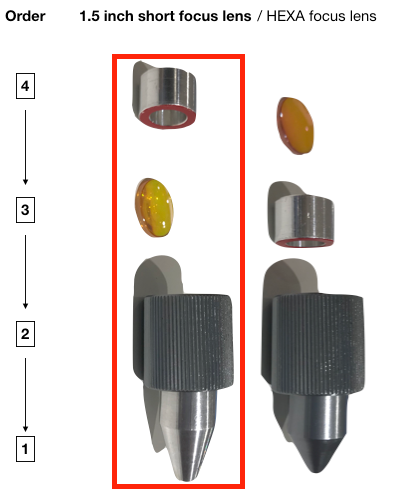

작은 재료(직경 25mm 미만, 둘레 78.5mm 미만)를 각인할 때는 초점 렌즈의 위치를 변경해야 합니다.
|
|
|
8단계
로터리로 재료를 고정하고 수평을 맞춥니다.
(다양한 형태의 재료 고정 방법은 로터리 척 가이드 를 참조하세요.)
9단계
직경 25mm 이상(둘레: 78.5mm)의 재료에 대해 자동 초점 맞추기를 수행합니다.
재료의 지름이 25mm(둘레: 78.5mm) 미만인 경우 9.1단계.
(더 작은 재료에는 자동 초점 맞추기를 사용할 수 없습니다.)
|
단계:
영상:
|
9.1단계

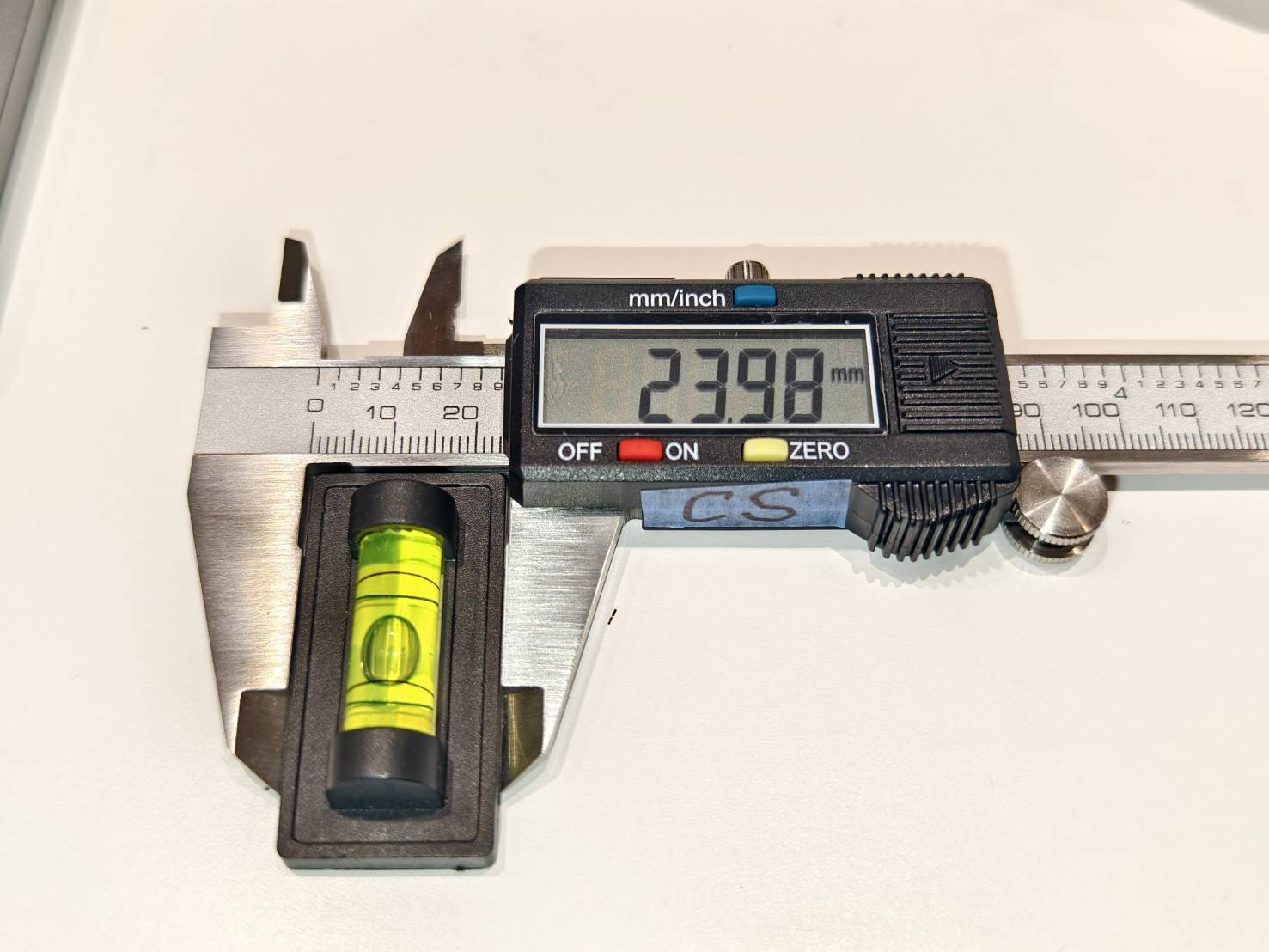

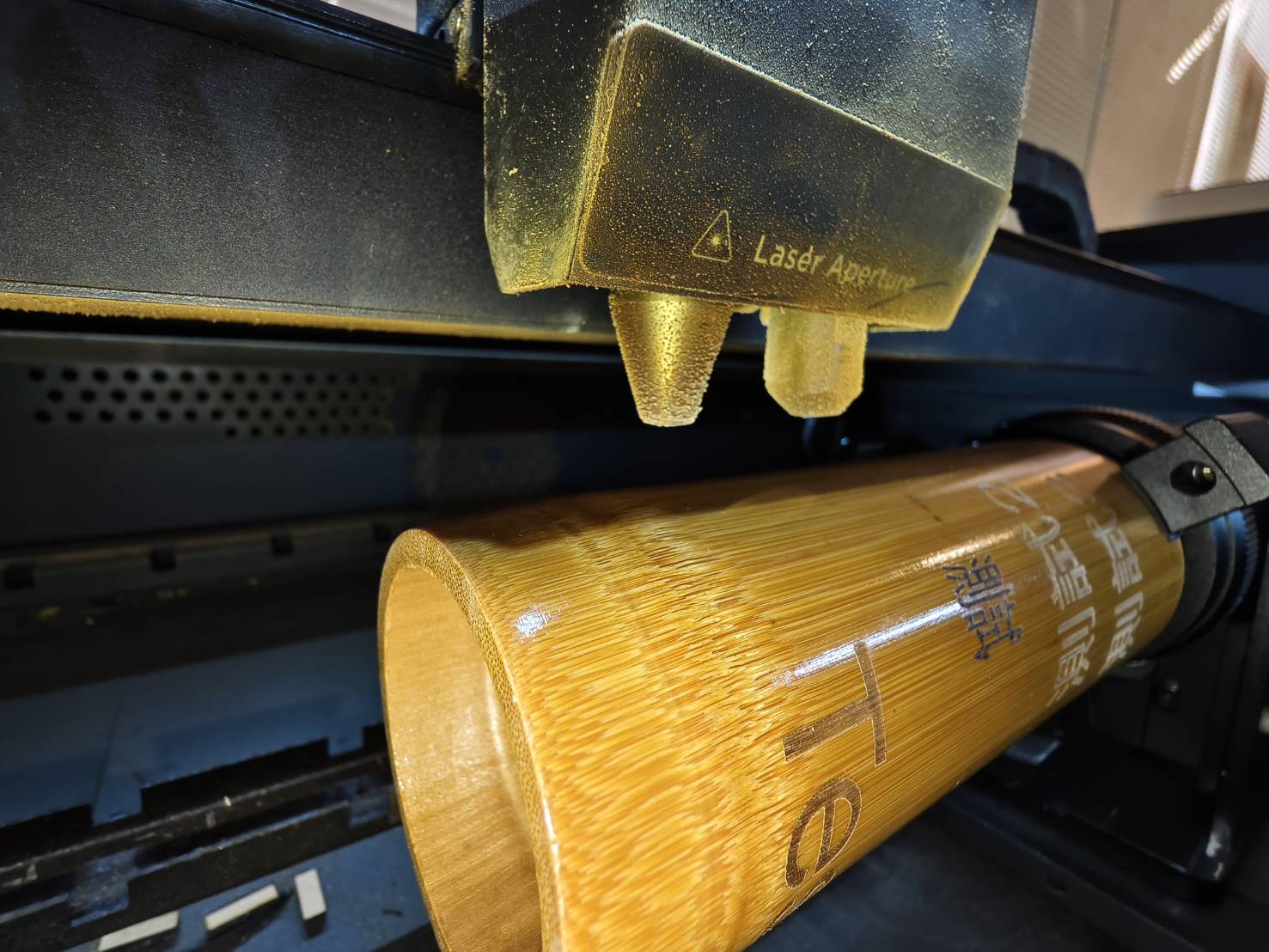

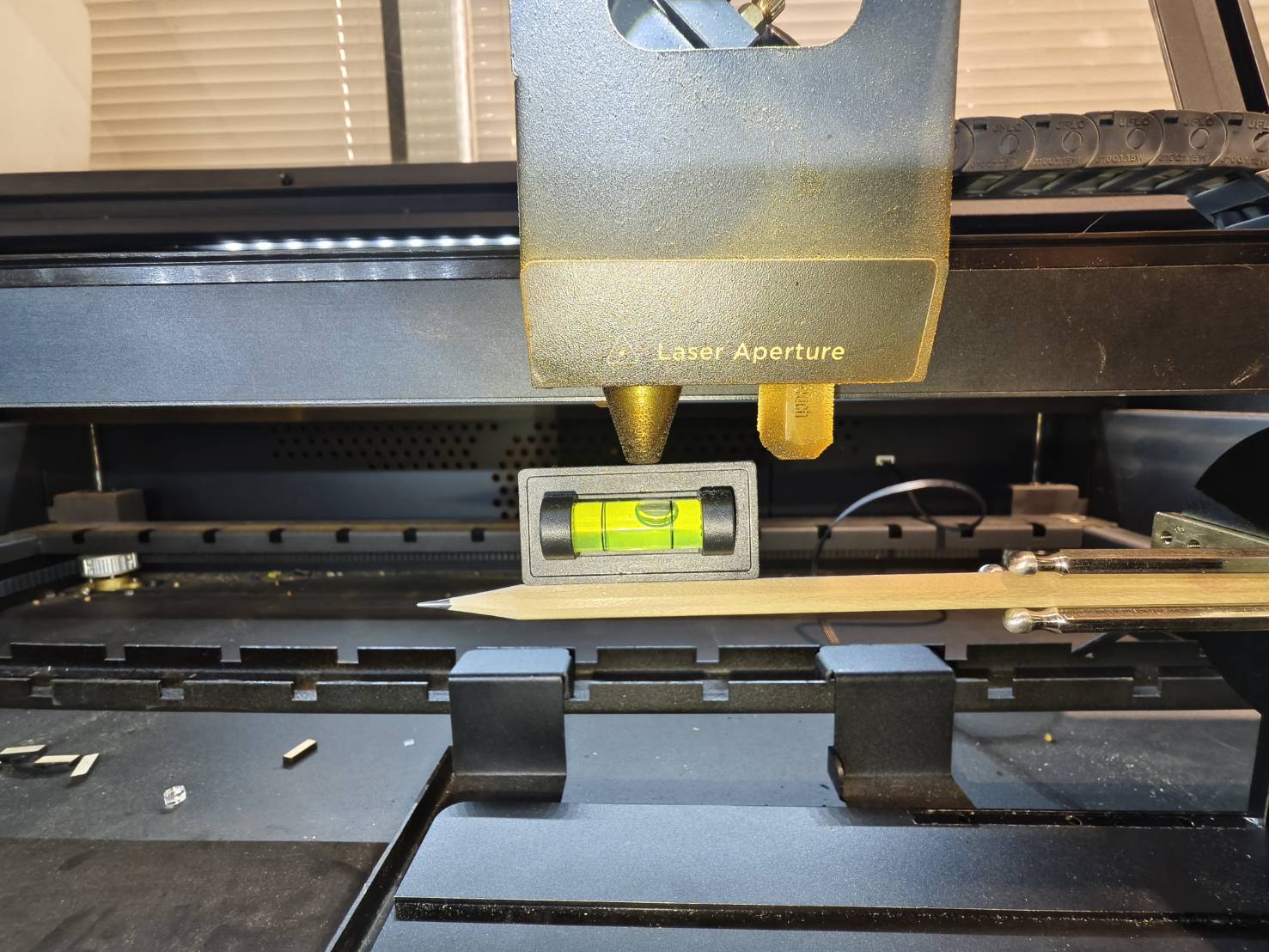

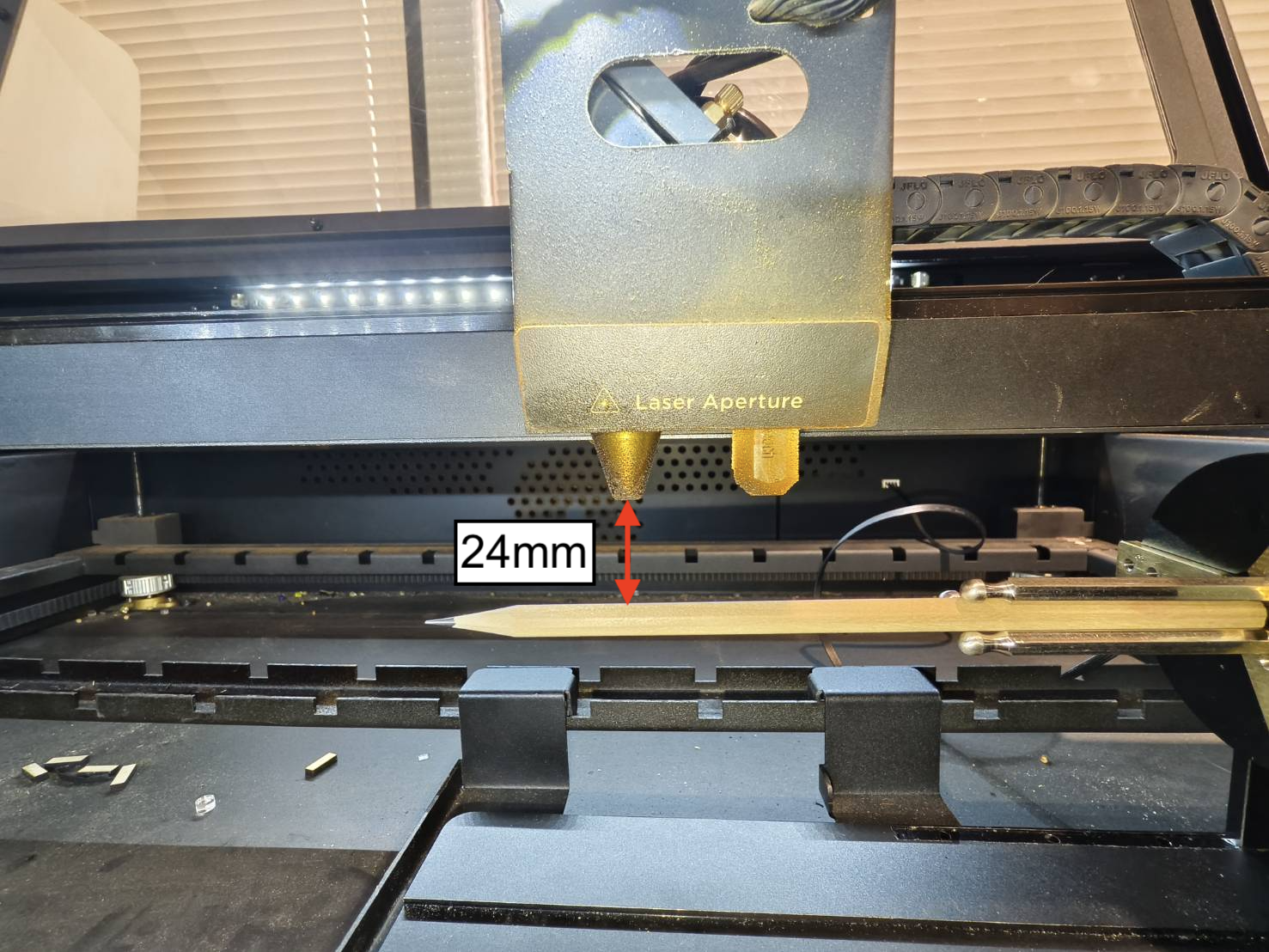

"Chuck Rotary와 함께 제공되는 미니 레벨러를 사용하여 수동으로 초점을 맞춥니다."
|
|
|
|
|
|
"1단계0"

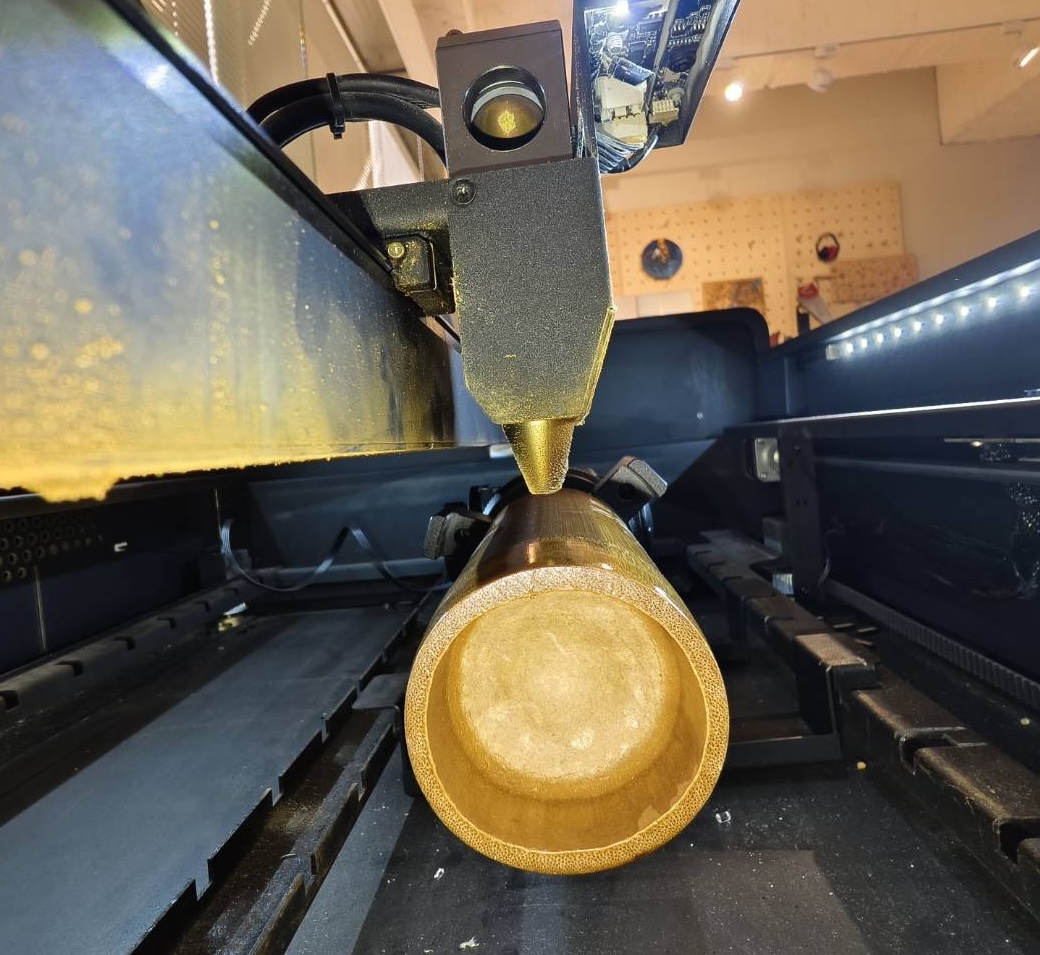

"노즐 팁을 조각하고자 하는 영역의 중심으로 이동합니다."
"1단계1"
"Beam Studio를 실행합니다."
"1단계2"

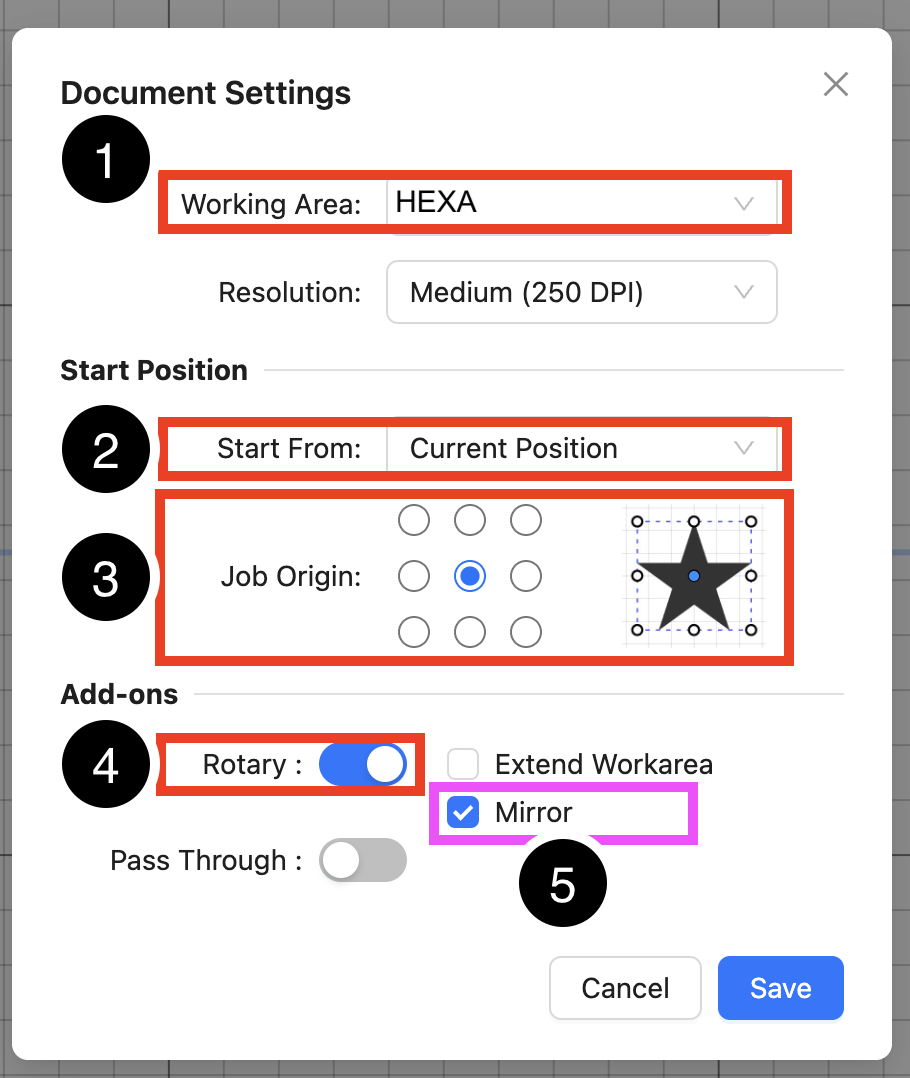

""문서 설정"으로 이동하여 다음과 같이 변경합니다."
|
|
기본 위치 (윗면이 평평합니다.) |
뒤집힌 위치 |
13단계
'로터리 설정'으로 이동하여 변경사항을 적용하세요.
|
|
기본 위치 (윗면이 평평합니다.) |
뒤집힌 위치 |
14단계
각인 객체를 생성하거나 직접 가져오세요.
디자인에 따라 일반적으로 재료의 방향과 일치하도록 90도 회전시켜야 합니다.
15단계
디자인 설정을 완료한 후, 디자인의 중심을 파란색 선으로 이동하세요.
1단계6
'Running Frame' 기능을 사용하여 각인 경로를 확인하세요.
|
1단계7

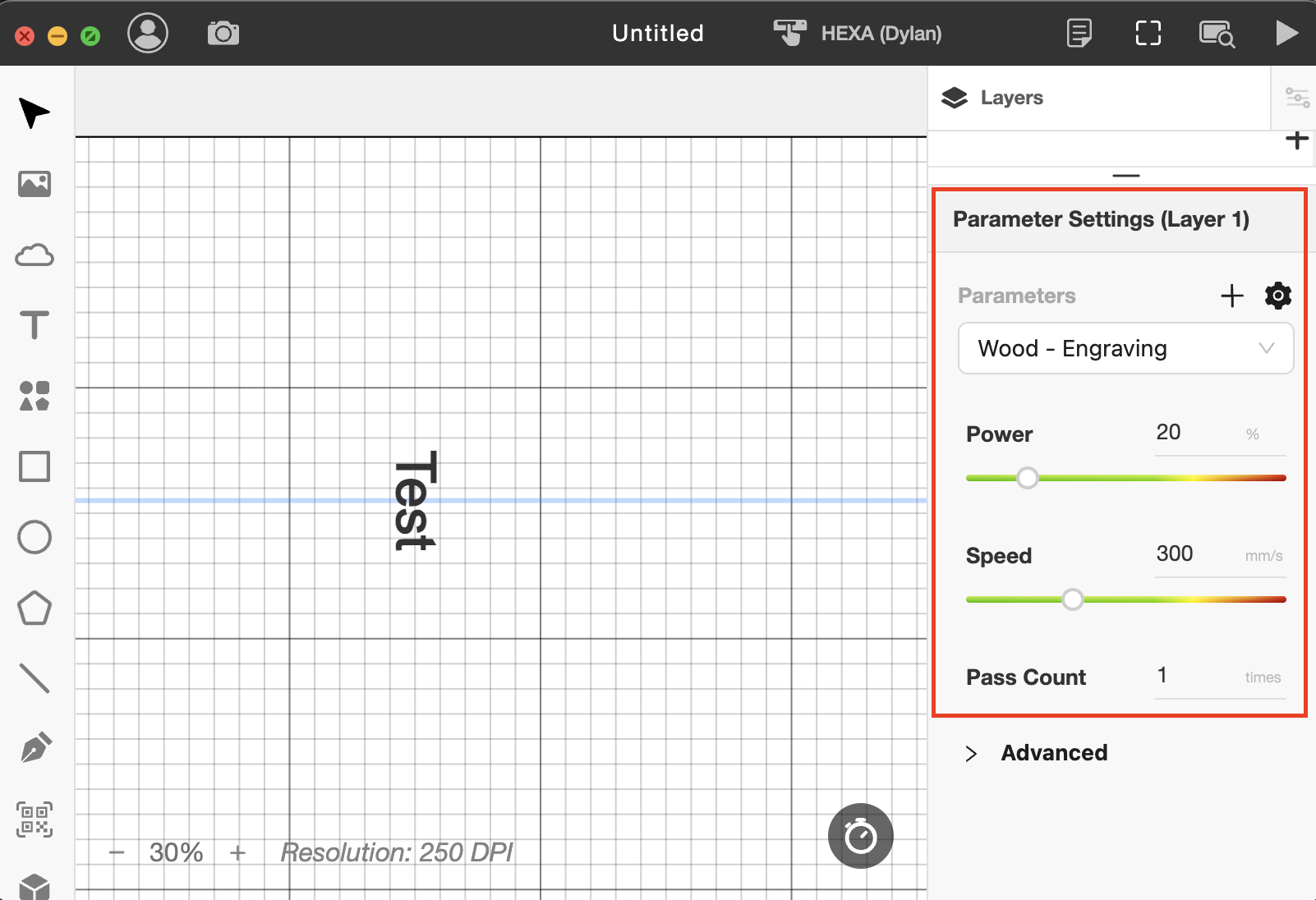

각인 위치를 확인한 후, 재료에 맞는 적절한 속도와 출력 강도 매개변수를 설정하세요.
1단계8

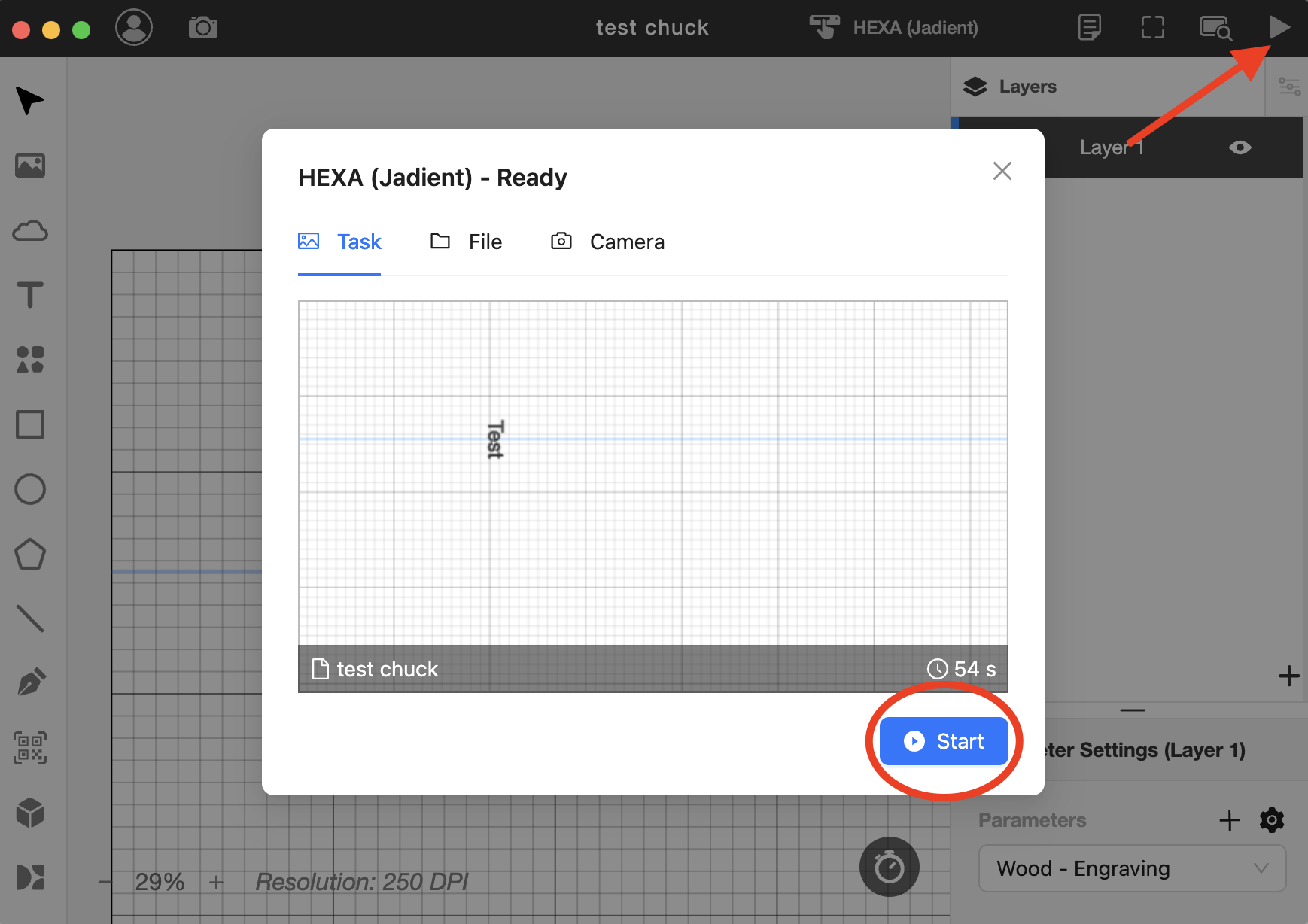

도어를 닫고 작업을 시작하세요.
1단계9

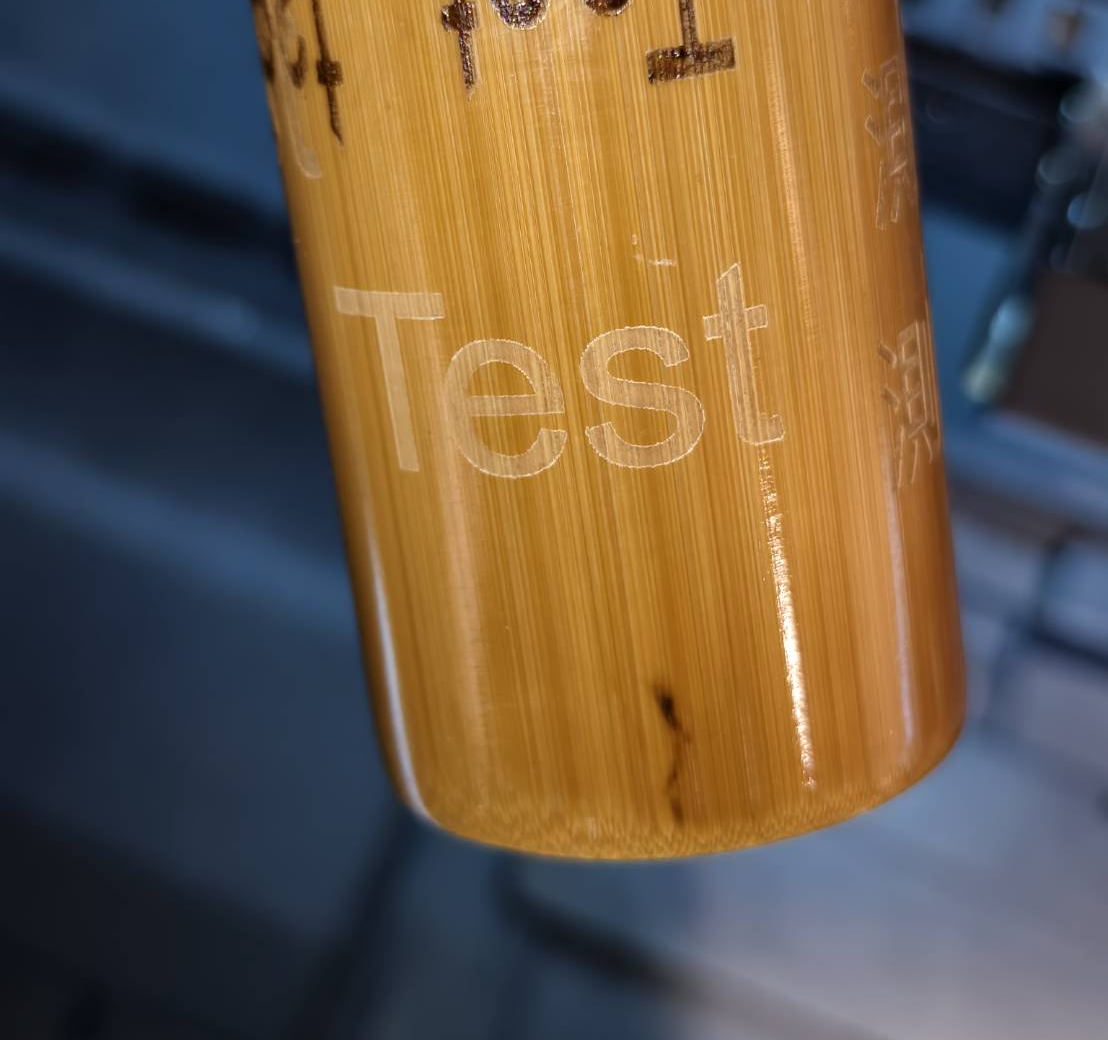

결과를 확인하세요.
