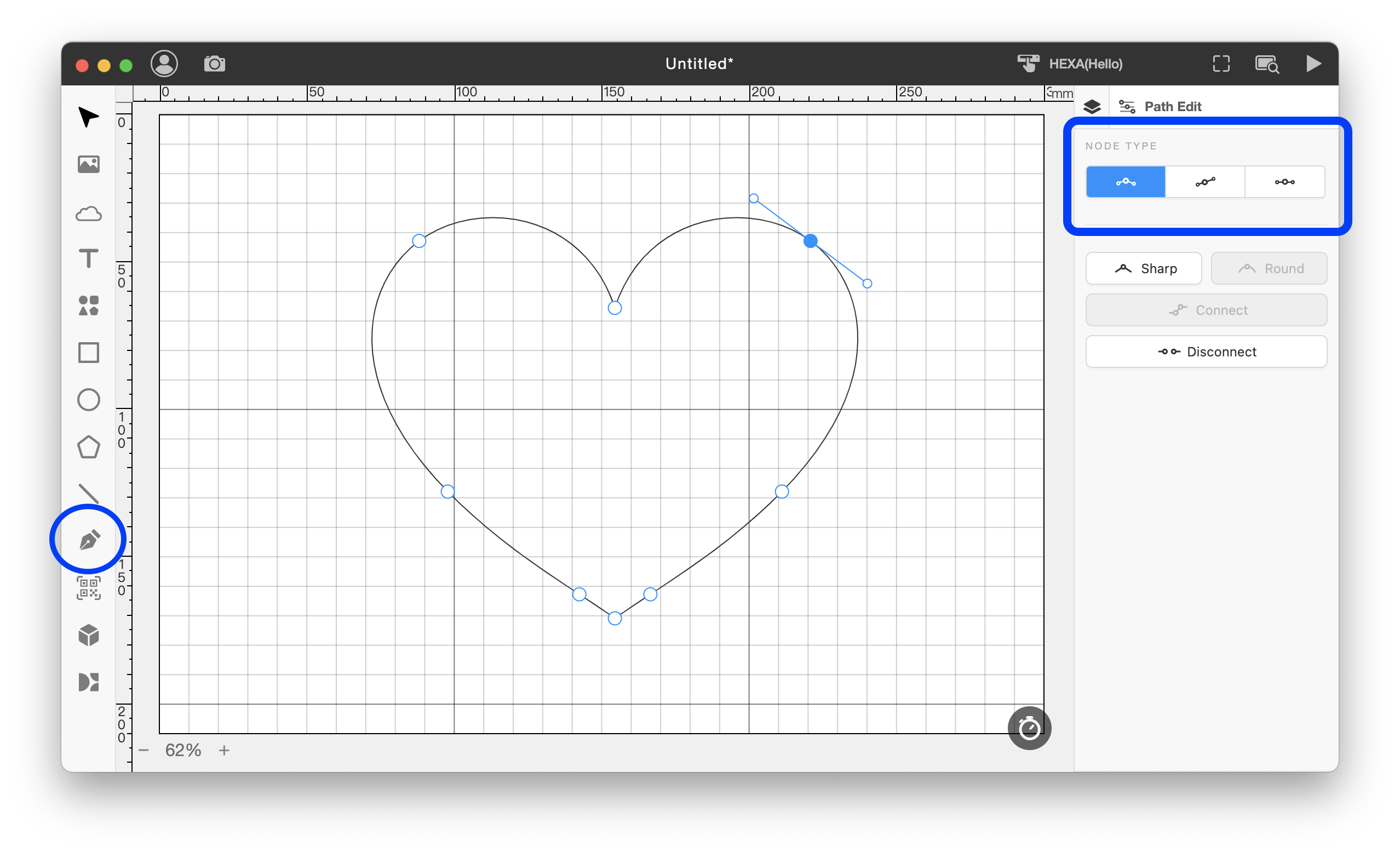

2-5 펜 도구

• 펜 도구는 베지어 곡선을 사용하는 자유 경로 그리기 도구입니다.
• 캔버스를 클릭하여 새 경로 개체의 새 노드를 추가합니다.
• 그리는 동안 마우스 왼쪽 버튼을 누른 상태로 유지하여 곡선을 그립니다.
• 그리기 프로세스를 종료하려면 끝점을 두 번 클릭하거나 키보드의 "esc" 키를 사용하십시오.
• 경로 개체를 두 번 클릭하여 편집합니다.
• 노드를 삭제하려면, 키보드의 delete 키를 누릅니다.

노드 유형

3가지 노드 유형은 오른쪽 패널에서 설정할 수 있습니다(왼쪽에서 오른쪽으로):

• 코너:
  • 핸들의 한 쪽 길이를 조정할 때 해당 측면의 경로만 변경됩니다.
• 스무스:
  • 핸들의 한 쪽 길이를 조정할 때 선택 지점의 양쪽에 있는 경로가 변경되지만, 제어하는 쪽의 경로가 더 많이 변경됩니다.
• 대칭:
  • 핸들의 한 쪽 길이를 조정할 때 선택 지점의 양쪽에 있는 경로가 변경되며, 변경 사항은 대칭입니다.

동작

1. 날카롭게: 둥근 노드의 곡선 제어점 제거

2. 둥글게: 날카로운 노드의 곡선 제어점 추가.

3. 연결: 두 개의 분리된 노드를 서로 연결합니다

4. 연결 해제: 노드를 두 개의 연결되지 않은 노드로 분할합니다
