Automatisch passend maken (Bèta)

Wat is Auto Fit?

Auto Fit is een functie die u helpt bij het genereren en uitlijnen van ontwerpen op meerdere materialen.

Dit verbetert de efficiëntie van uw bulkorders.

Hoe gebruikt u Auto Fit?

Voorbereiding: Plaats uw materiaal op het werkgebied.

• Zorg ervoor dat de materialen en achtergrond vrij zijn van markeringen of vuil.
• Zorg voor contrast tussen materialen en achtergrond: plaats lichte materialen op honingraat of zwart papier, en donkere materialen op een witte achtergrond voor eenvoudige herkenning.
• Plaats slechts één type materiaal tegelijk en zorg ervoor dat de materialen uniform zijn qua vorm, grootte en kleur.
• Houd minimaal 5 mm ruimte tussen elk materiaal om duidelijke contouren te garanderen.

Hoe plaatst u het materiaal correct?

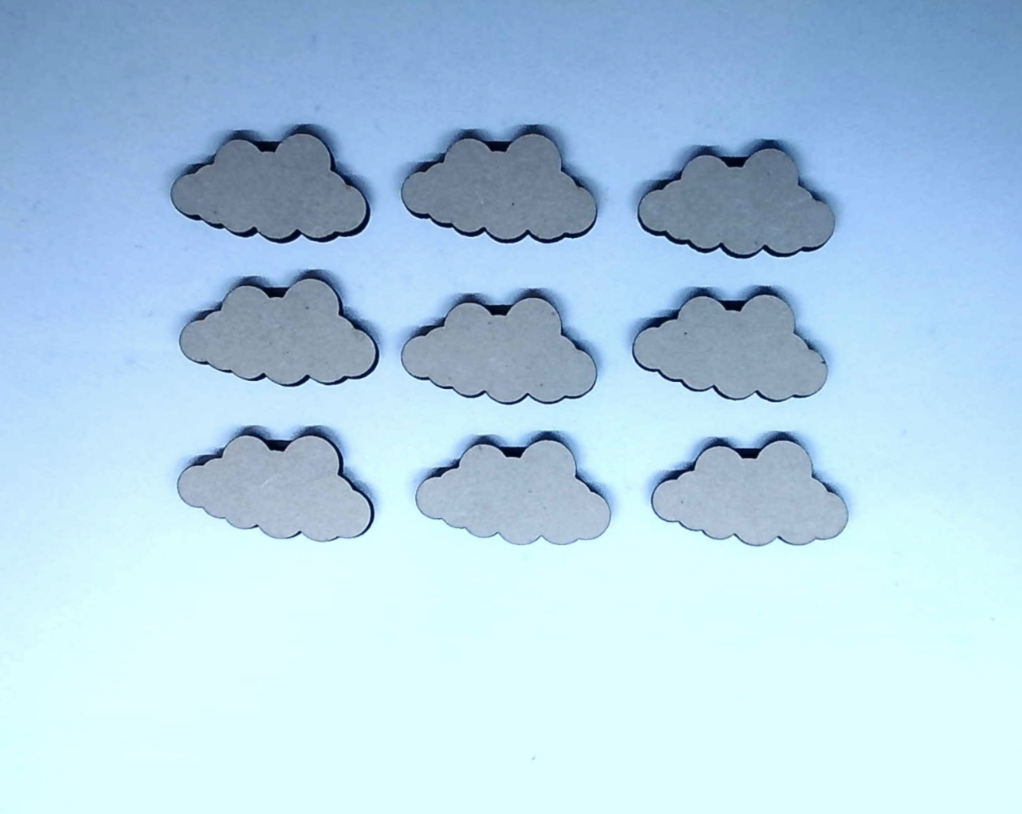

	✅ Geen andere markeringen of vormen dan materialen in het camerabeeld. ✅ Plaats alleen materialen met dezelfde vorm en kleur. ✅ Houd afstand en rangschik netjes.

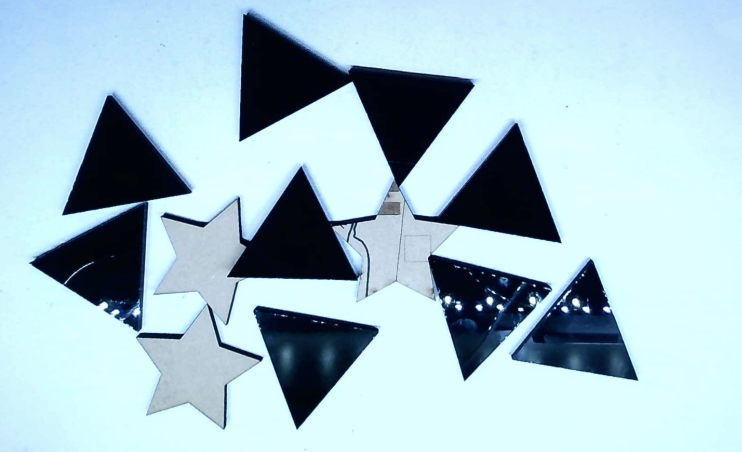

	❌ Materialen of achtergrond met vuil. ❌ Meerdere vormen van materialen tegelijk plaatsen. ❌ Materialen niet goed gespreid of overlappend.

Voer Auto Fit uit (Vóór versie 2.4.9)

1. Plaats het ontwerp op een van de materialen.

• Positioneer het ontwerp op een van de materialen en zorg ervoor dat het overlapt met het materiaal.

2. Voer automatische uitlijning uit.

• Selecteer het object dat correct op het materiaal is geplaatst.
• Klik op de knop "Auto Fit" in het objectpaneel.
• Klik op "Bevestigen" om automatisch passend maken uit te voeren.

Voer Auto Fit uit (Na versie 2.4.9)

1. Maak een cameravoorbeeld, zorg dat het voorbeeldbereik het uit te lijnen materiaal omvat.

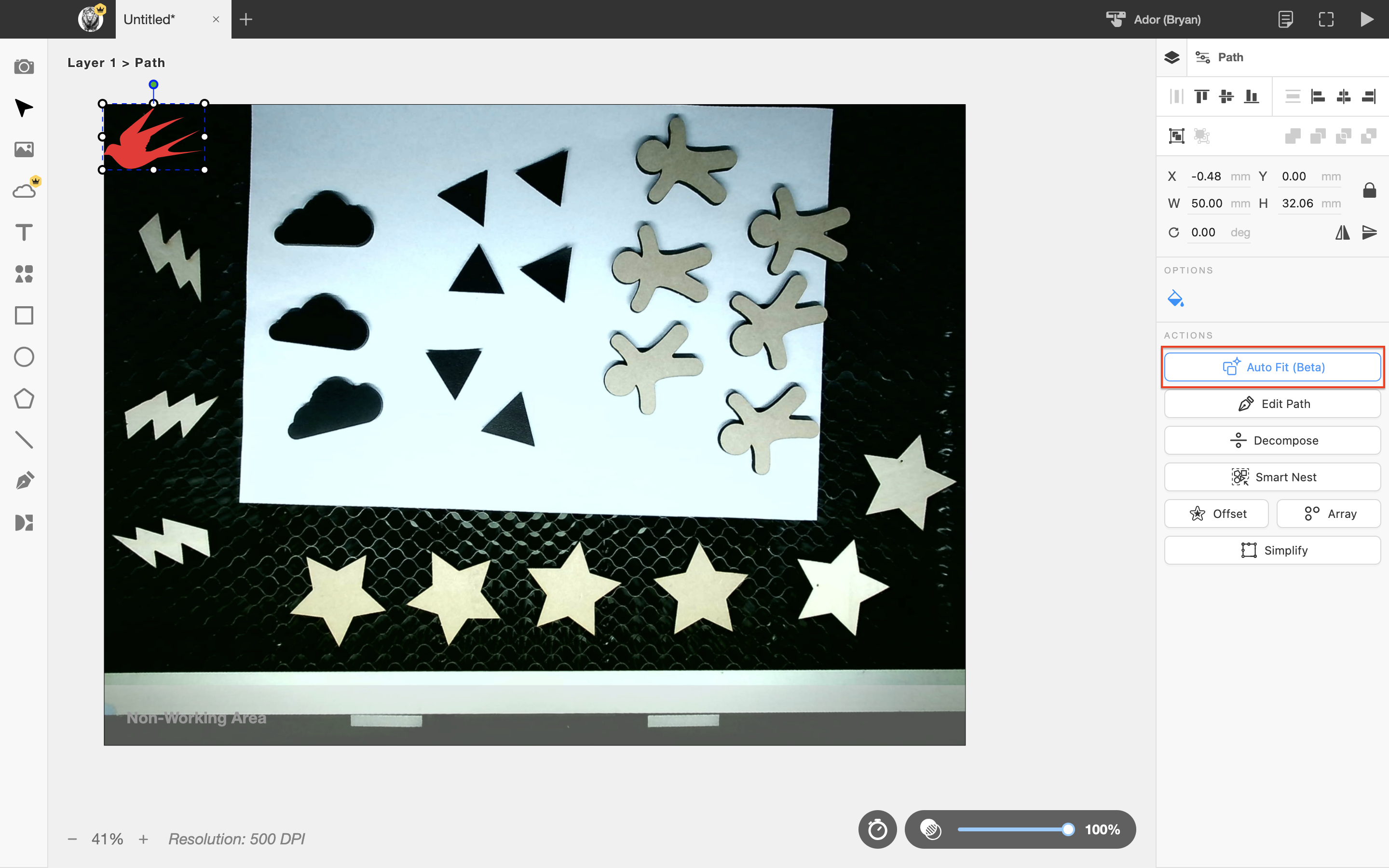

2. Selecteer een ontwerp en klik op de knop "Auto Fit" in het objectpaneel rechts.

• Als werkstukken niet overeenkomen met het geselecteerde patroon, is de patroonovereenkomst in het cameravoorbeeld onvoldoende. Pas de positie van de werkstukken aan, maak een nieuw cameravoorbeeld en begin opnieuw bij stap 1.
• Een werkstuk kan met meerdere patronen worden herkend; kies de vorm die het beste overeenkomt met de werkelijke contour.

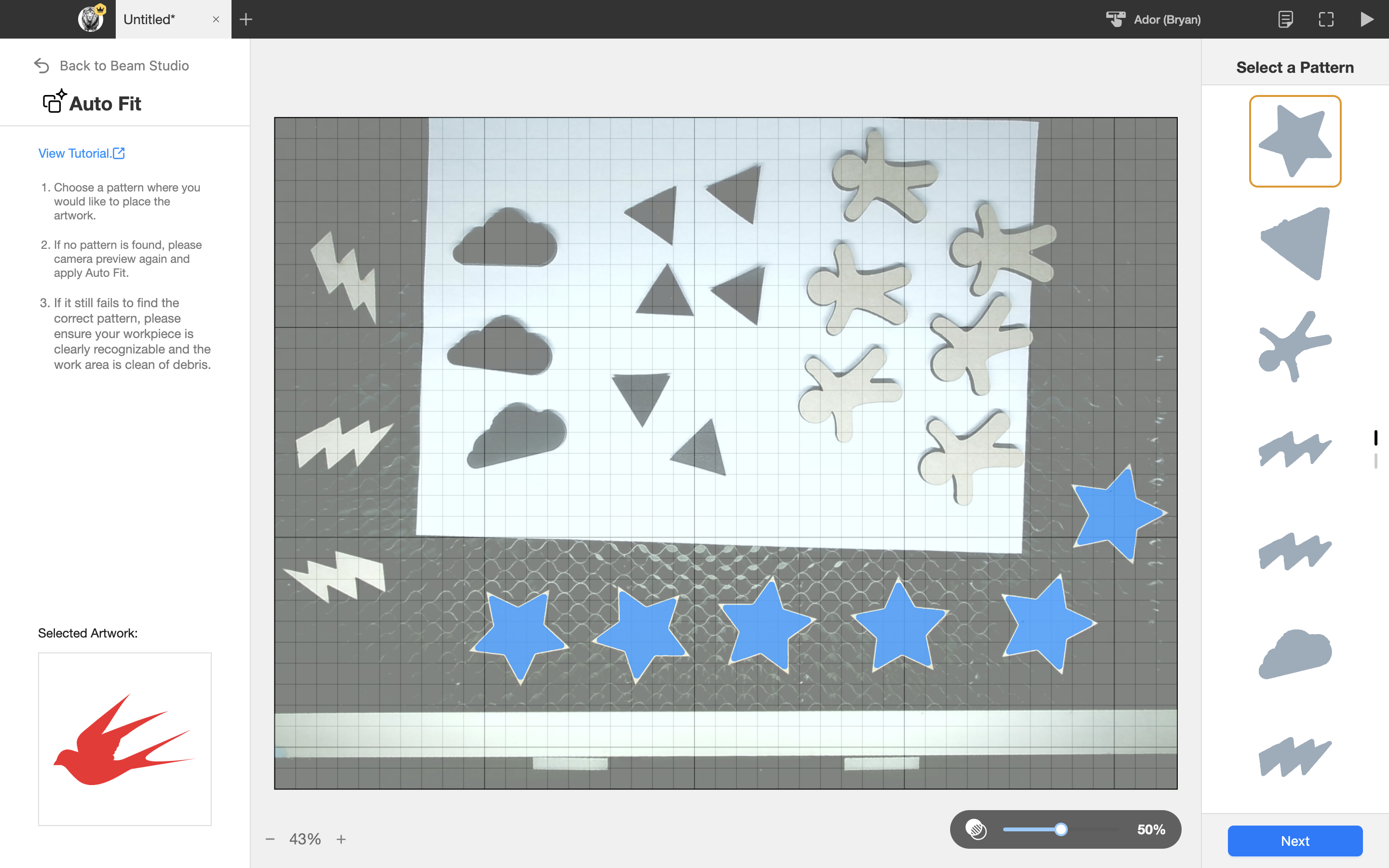

4. Selecteer een patroon en klik op "Volgende".

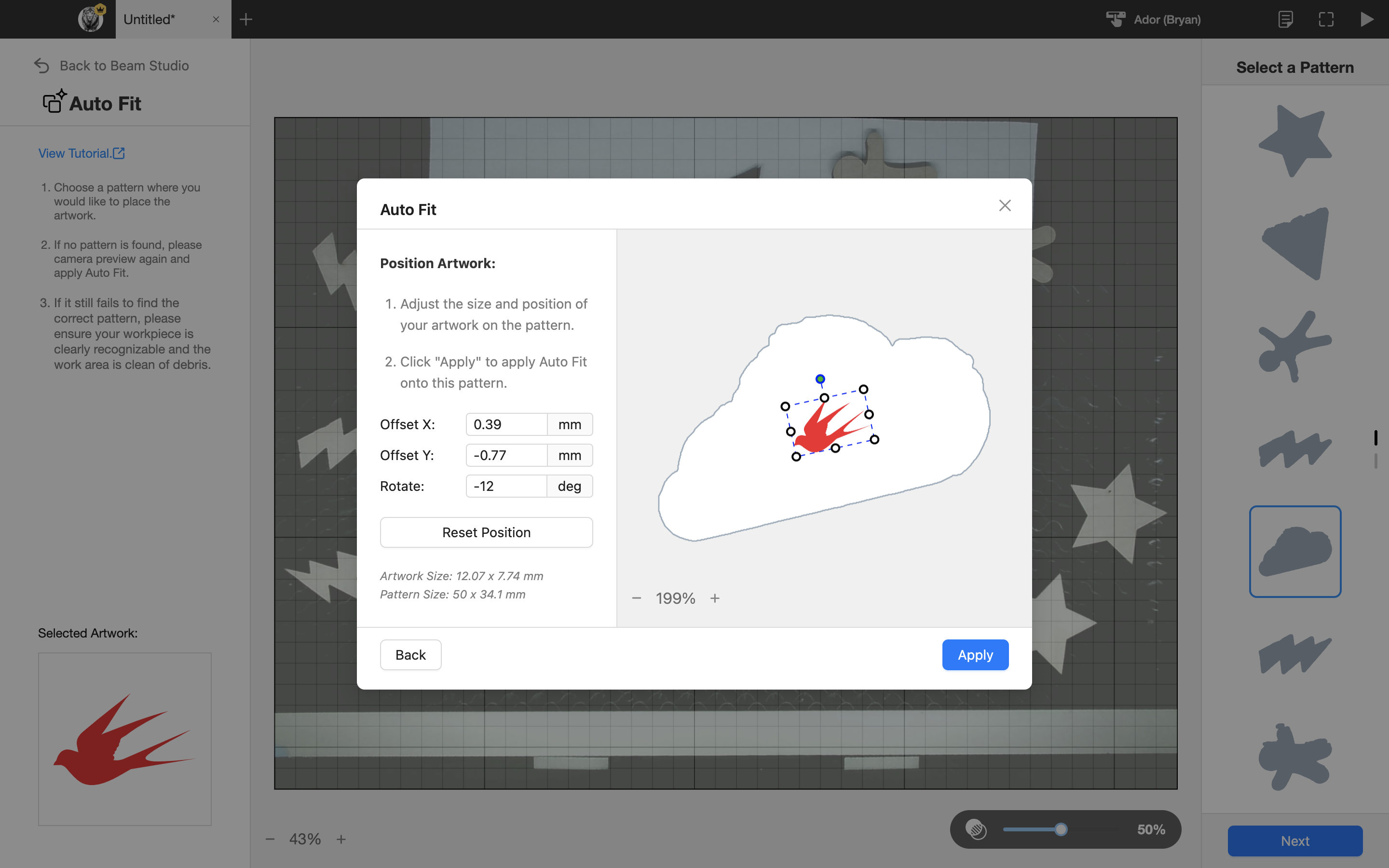

5. Pas de positie en hoek van het ontwerp op dit patroon aan en klik op "Toepassen" om de resultaten te bevestigen.

Mogelijke oorzaken van het mislukken van automatisch passend maken

• Gebruik van mogelijk reflecterende materialen (bijv. acryl):

  • Het plaatsen van mogelijk reflecterende materialen in de buurt van een lichtbron kan merkbare reflectie veroorzaken, waardoor contouren moeilijk te identificeren zijn.
  • Tip: Gebruik niet-reflecterend materiaal als achtergrond. Plaats materialen iets verder van de lichtbron en centraal om reflectie te verminderen.

• Zichtbare schaduwen in cameravoorbeeld:

  • Ador-gebruikers kunnen bijvoorbeeld zien dat wanneer het materiaal dicht bij een binnenlichtbron wordt geplaatst, dikkere materialen schaduwen kunnen creëren die de nauwkeurigheid van de materiaalvormherkenning beïnvloeden.

  • Suggestie: Plaats het materiaal zo dicht mogelijk bij het midden van de Ador-werkruimte om schaduwvorming te minimaliseren.

• Discrepantie in camera-stitching (bijv. B-serie machines):

  • Stitching kan schaduwen en uitlijningsverschillen veroorzaken, waardoor het moeilijk is om materiaalvormen te herkennen.
  • Suggestie: Controleer op significante stitching-discrepantie tijdens het cameravoorbeeld en herhaal het voorbeeld indien nodig.

Opmerking: Automatisch passend maken kan hoekafwijkingen veroorzaken bij sommige moeilijk te beoordelen vormen. Controleer na het automatisch passend maken de positie van alle gegraveerde objecten opnieuw.
