Dieptemodus

PWM/Dieptemodus begrijpen bij lasersnijden

1. Diodelaserkop

Bij gebruik van een diodelaserkop geeft de software diepte en donkerheid weer via verschillende vermogensniveaus, niet door de dichtheid van de laserpunten te wijzigen. Deze methode maakt het volgende mogelijk:

• Nauwkeurigere controle in kleine gebieden
• Betere weergave van gedetailleerde effecten
• Eén punt kan verschillende vermogensniveaus hebben, waardoor diepte ontstaat

Zie het als het aanpassen van de helderheid van een enkele pixel in een digitale afbeelding, in plaats van meer pixels toe te voegen.

2. CO2-laserkop

Voor CO2-laserkoppen werkt de dieptemodus enigszins anders:

• Naarmate u het vermogen verhoogt van 0% naar 100%, graveert de laser dieper in het materiaal
• Dit creëert een reliëfeffect, vergelijkbaar met graveren
• De software toont dit door verschillende kleuren te gebruiken om verschillende vermogensniveaus weer te geven

Het is echter belangrijk op te merken dat hoewel u verschillende dieptes krijgt, het detailniveau (of de "fijnheid") van de kleuring niet significant verandert. De software verdeelt de afbeelding nog steeds in gekleurde en niet-gekleurde secties.

Belangrijkste verschillen

• Diodelasers: Pas het vermogen aan voor elk punt om diepte en detail te creëren
• CO2-lasers: Gebruik vermogen om de graveerdiepte te regelen, waardoor een reliëfeffect ontstaat

Hier zijn voorbeelden van het toepassen van de dieptemodus.

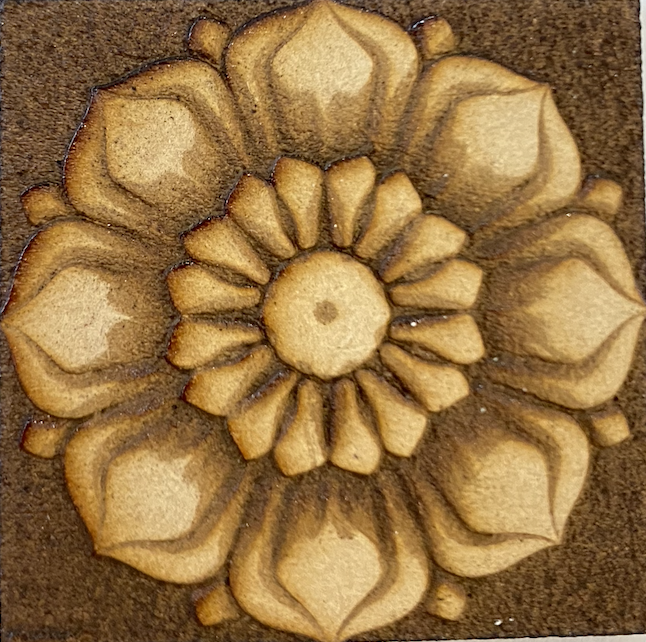

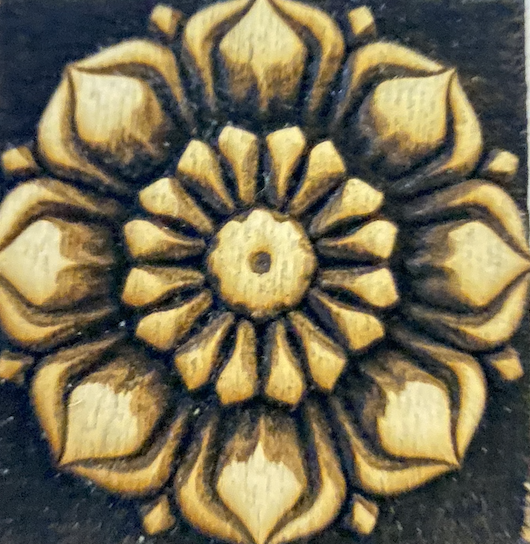

zonder dieptemodus	met dieptemodus

Hoe gebruikt u de dieptemodus?

1. Bereid een geschikte afbeelding voor.

Als u een lasergegraveerd stuk wilt maken met een reliëfeffect, moet het een grijswaarden verloopafbeelding zijn, aangezien de dieptemodus verschillende grijstinten gebruikt om variërende dieptes en lagen in het ontwerp weer te geven. Zorg ervoor dat uw afbeelding vloeiende overgangen en een hoge resolutie heeft voor fijne details.

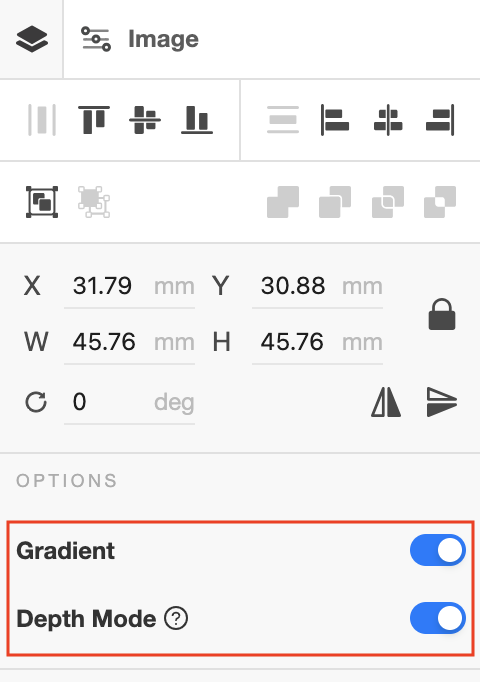

2. Schakel "Dieptemodus" in het objectpaneel in.

Selecteer na het importeren van de afbeelding de afbeelding die u wilt gebruiken en schakel "Verloop" en "Dieptemodus" in het objectpaneel in.

3. Pas de parameters aan op basis van uw materiaal.

De juiste parameterinstellingen zijn afhankelijk van uw artwork en het gewenste effect. We raden aan om te beginnen met de voorinstelling, maar met een hogere snelheid en aantal passes, en vervolgens uit te voeren om de parameters verder te verfijnen. Pas aan op basis van beelddetail, schaduw en uw gewenste resultaat voor het beste eindresultaat.

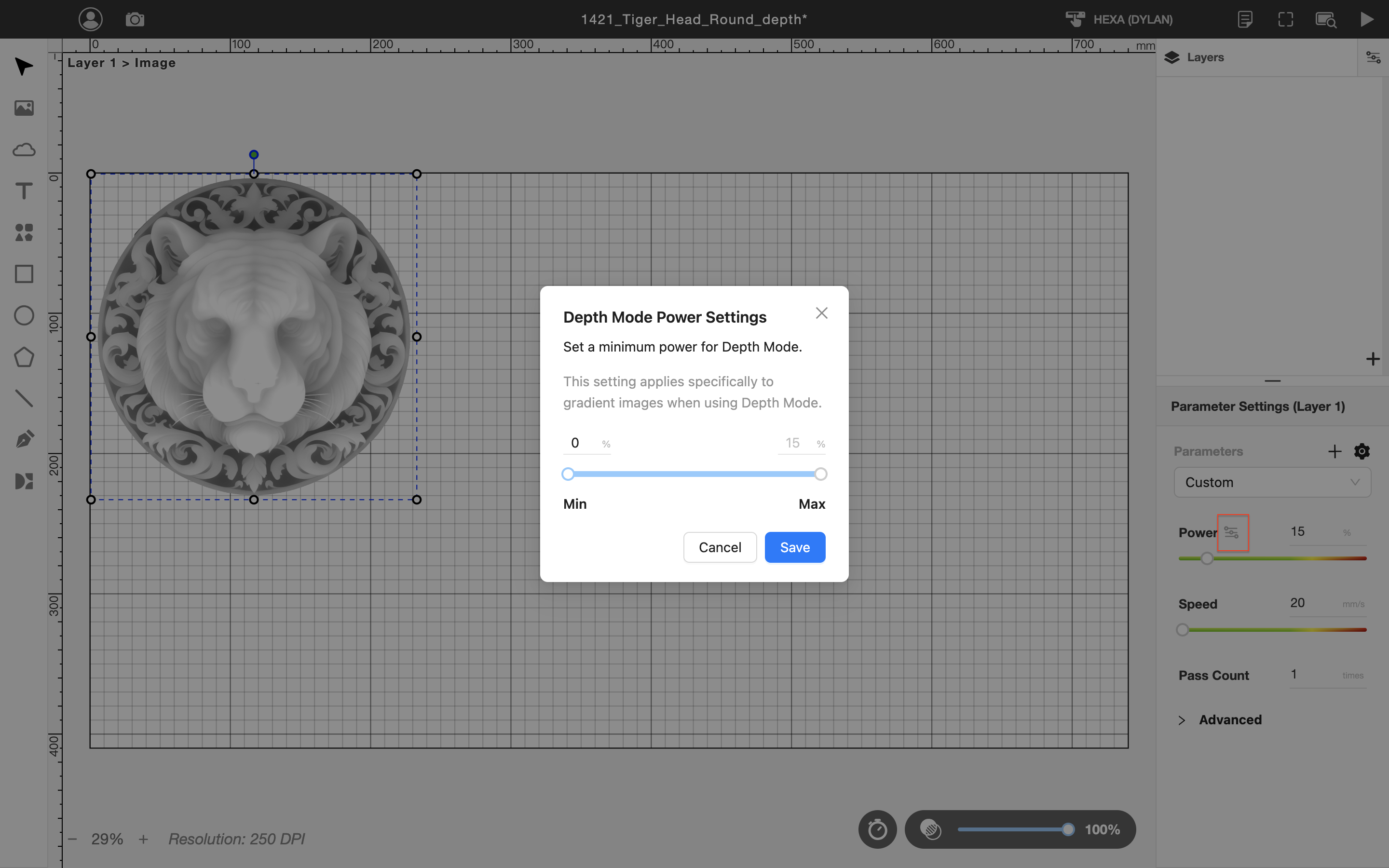

4. Pas indien nodig het minimale vermogen van de dieptemodus aan.

We hebben een geavanceerde vermogensinstelling geïntroduceerd voor de dieptemodus om het variërende laservermogen van verschillende machines te accommoderen. Als u merkt dat bepaalde details in uw afbeelding ontbreken, kan het aanpassen van het minimale vermogen de laser helpen beter te presteren in lichtere gebieden.

Let op: Deze instelling voor minimaal vermogen is alleen zichtbaar wanneer de dieptemodus is ingeschakeld en is specifiek van toepassing op verloopafbeeldingen binnen de laag.

Het maximale vermogen wordt bepaald door de instellingen van de laag; als het lager is ingesteld dan het minimale vermogen, wordt het minimum automatisch op 0 gezet.
