Kalibratie van Print and Cut

Functieoverzicht

Gebruik deze kalibratie wanneer het resultaat van Print and Cut verschoven is of wanneer de snijpositie niet overeenkomt met het oorspronkelijke ontwerp.

Stap 1

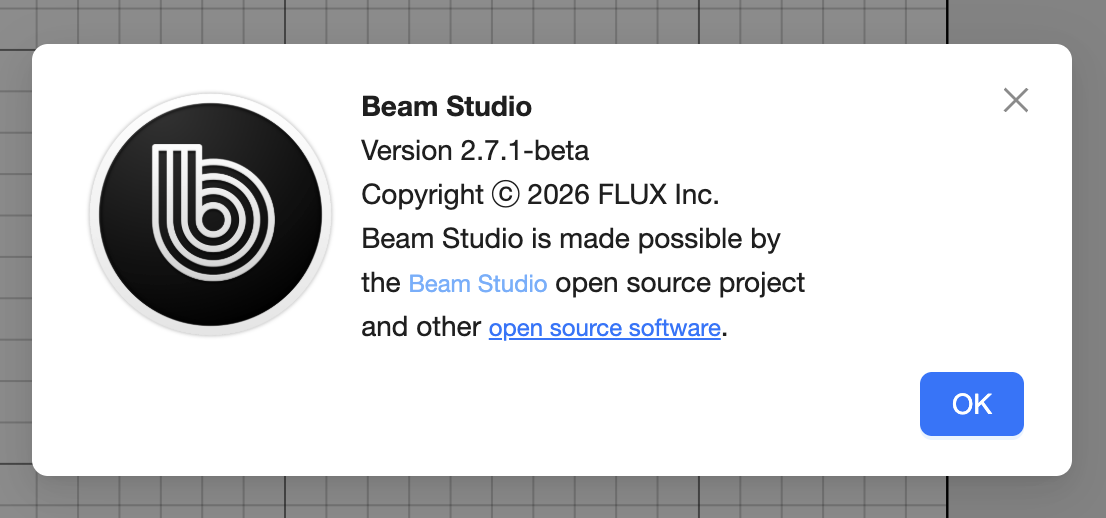

Werk Beam Studio bij naar versie 2.7.1 of hoger.

Stap 2

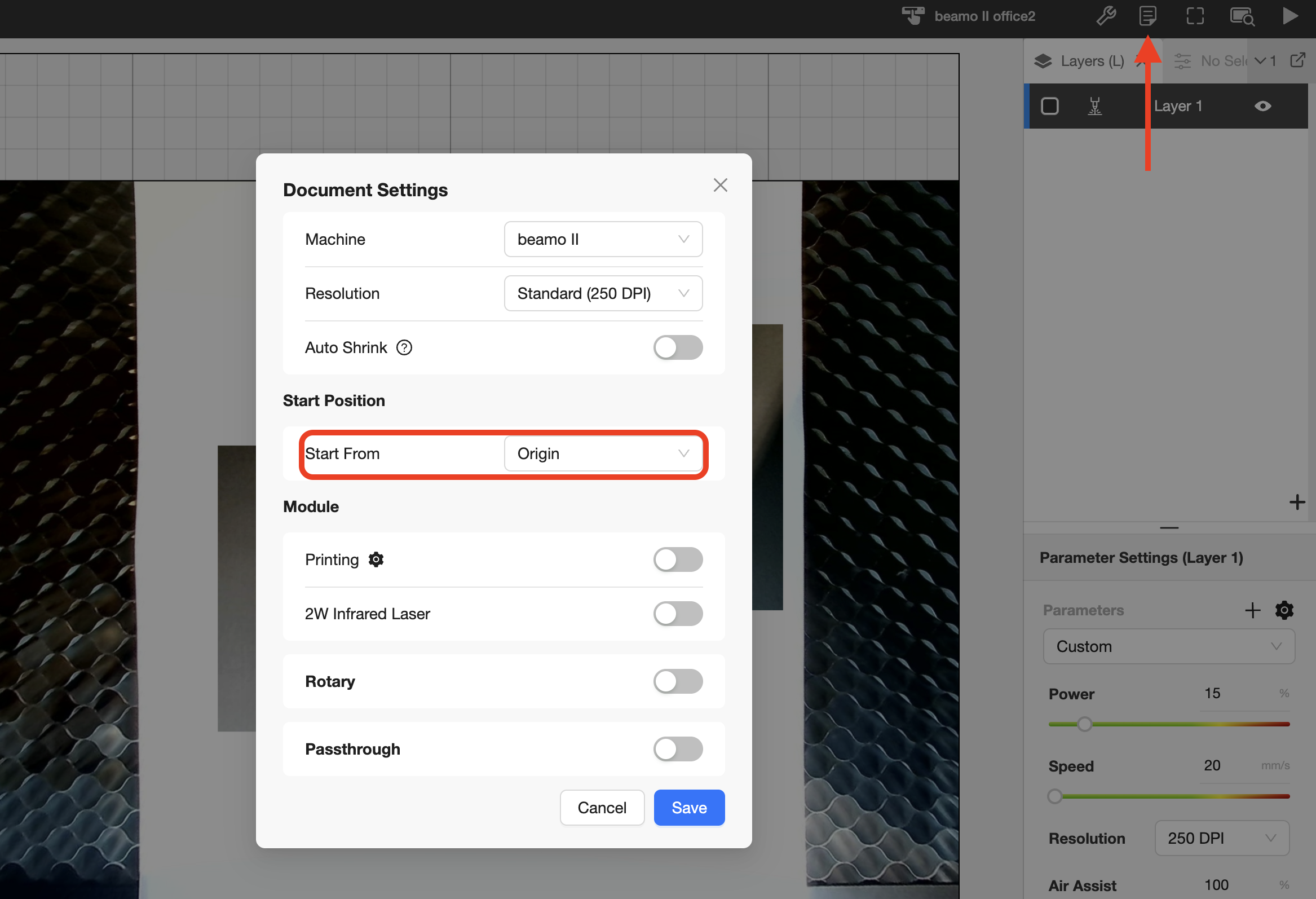

Stel in Documentinstellingen de "Startpositie" in op "Oorsprong".

Stap 3

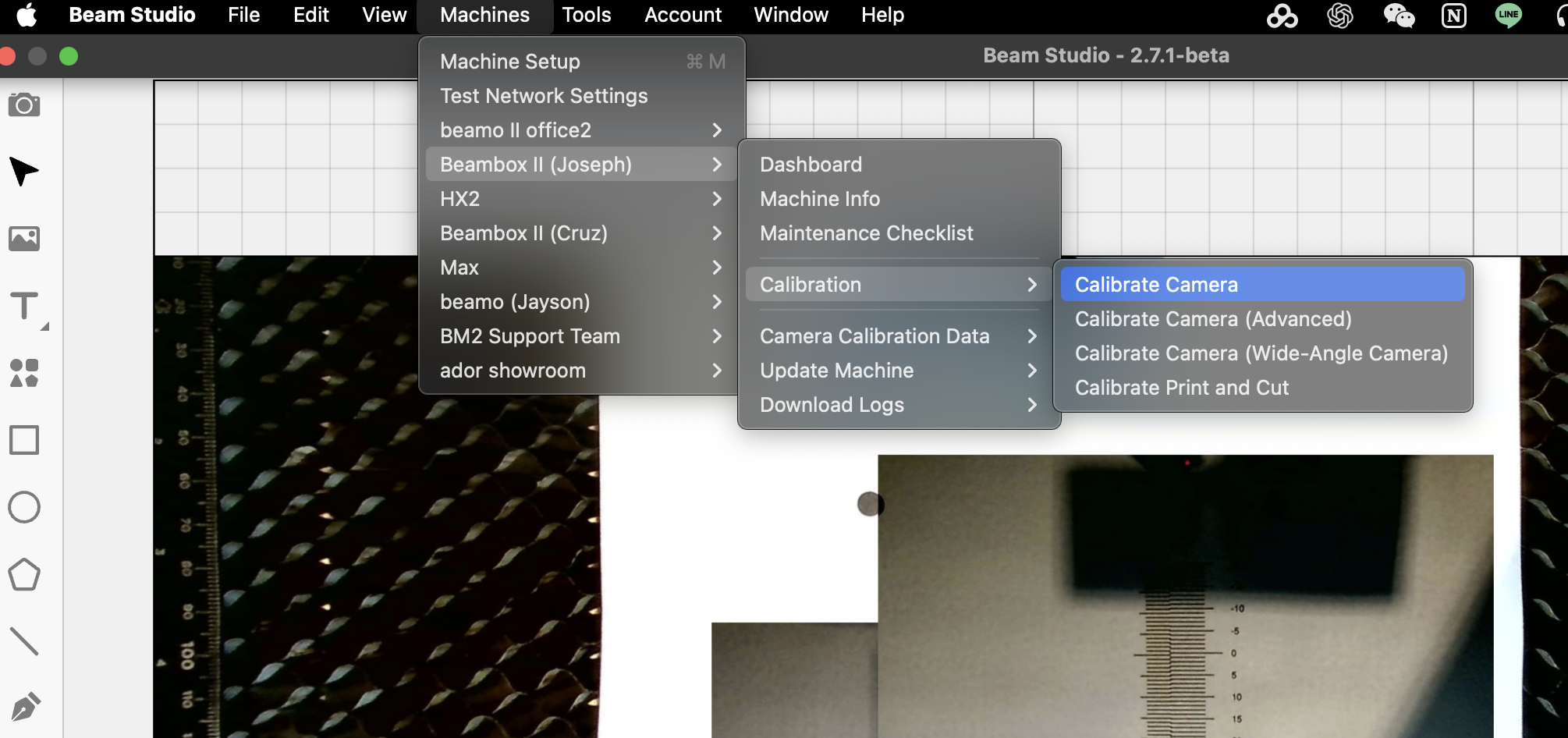

Voer eerst de basiskalibratie van de camera uit voor uw machinemodel en volg daarna de stappen om het proces te voltooien. (Machines >> Machinenaam >> Camera kalibreren)

Stap 4

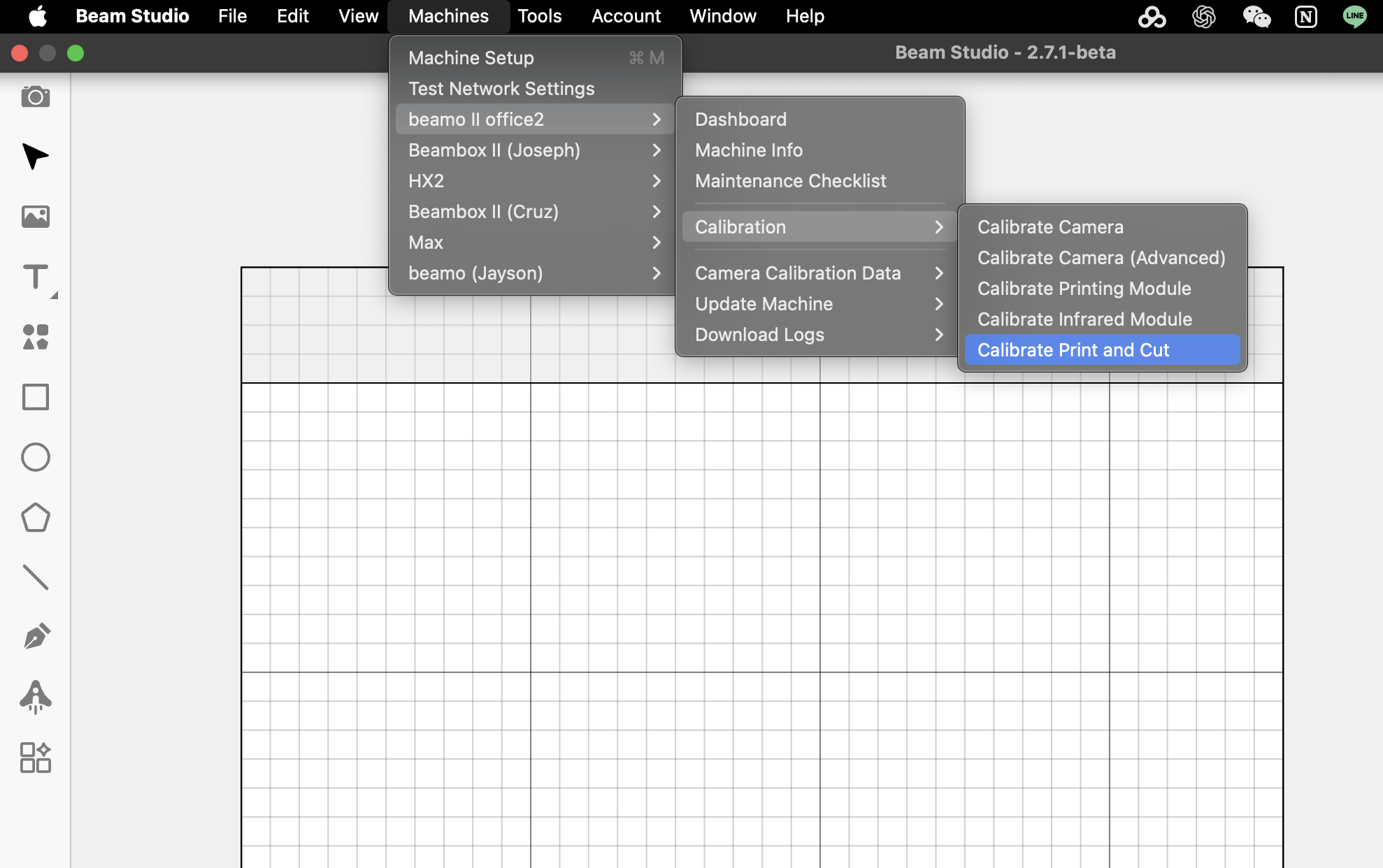

Selecteer na de camerakalibratie Kalibratie van Print and Cut.
(Machines >> Machinenaam >> Kalibratie >> Print and Cut kalibreren)

Stap 5

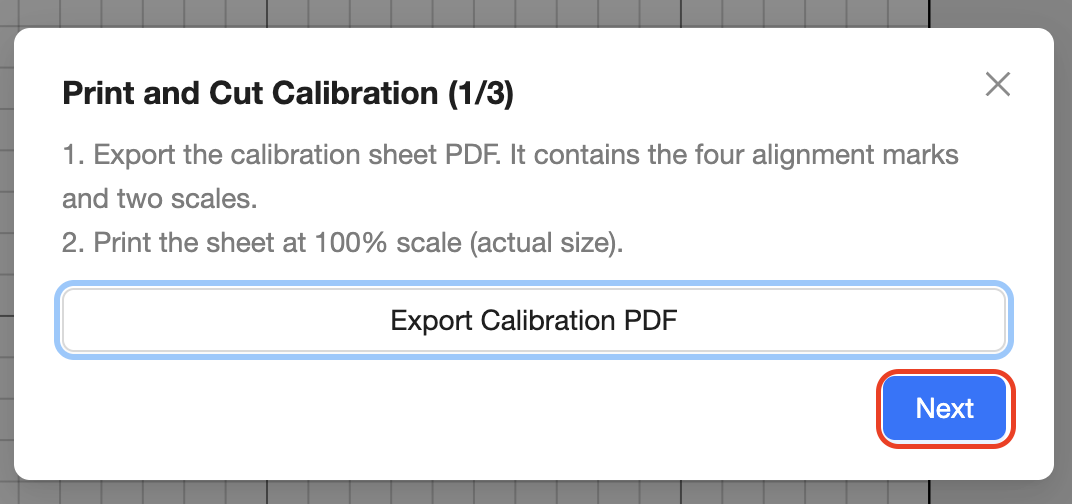

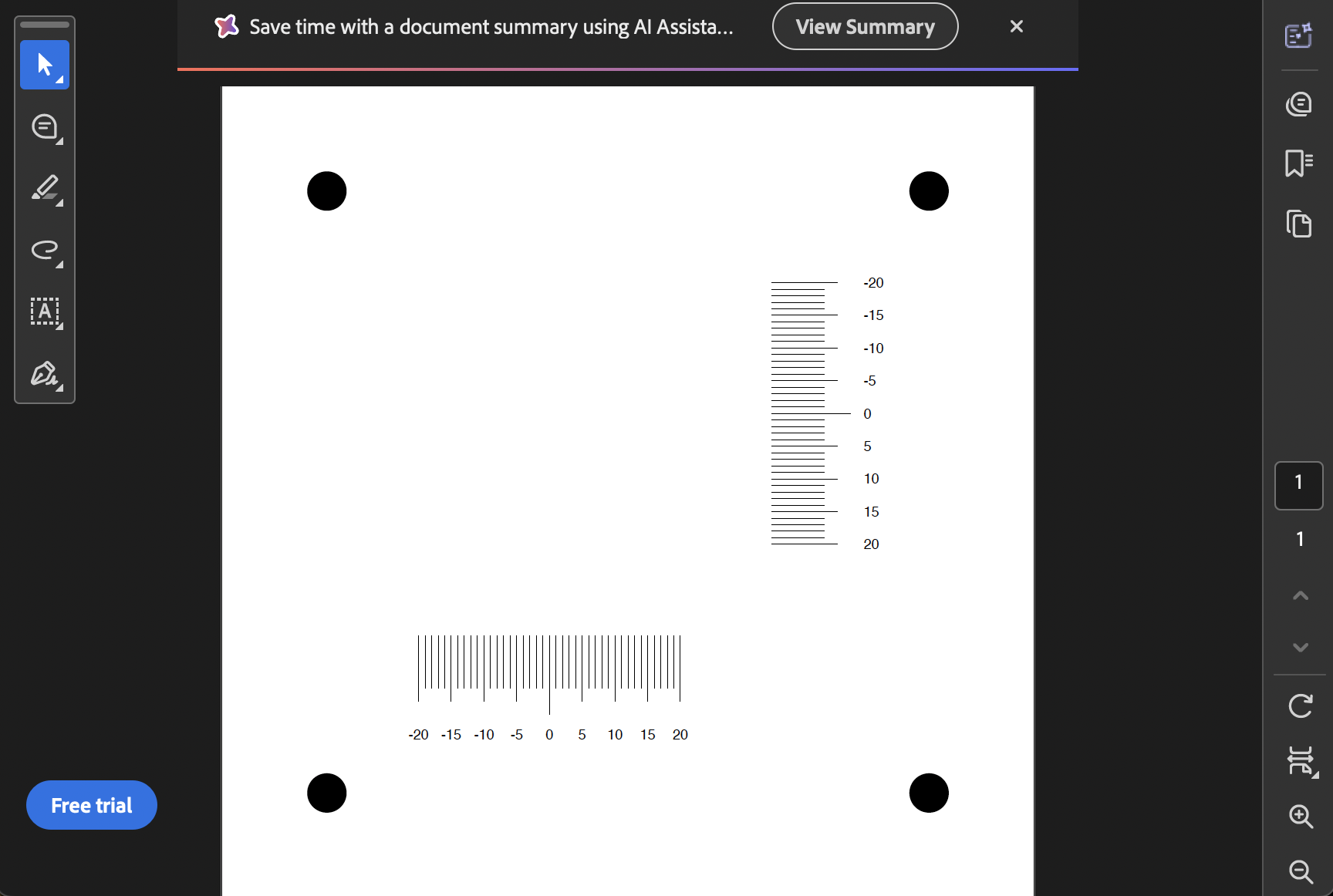

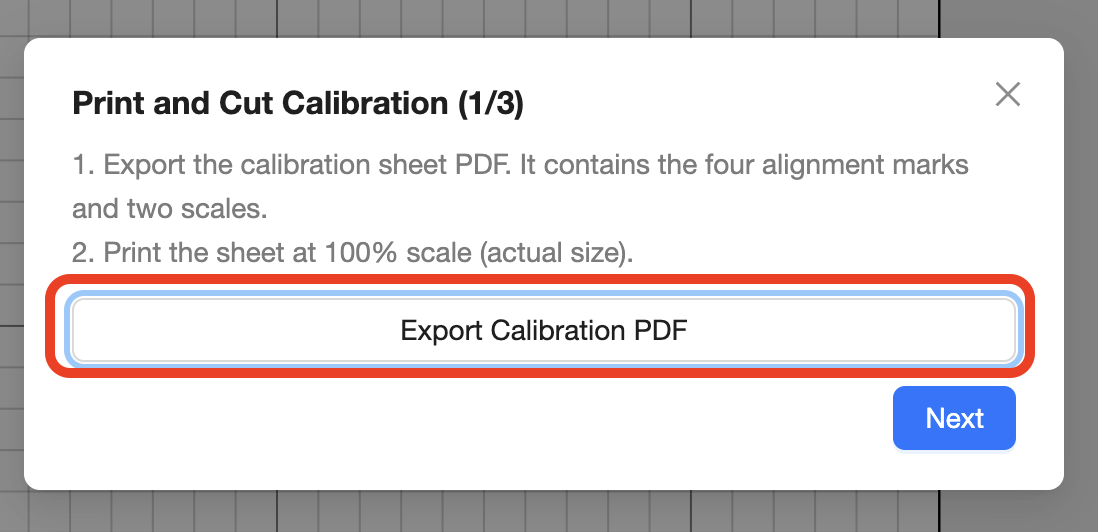

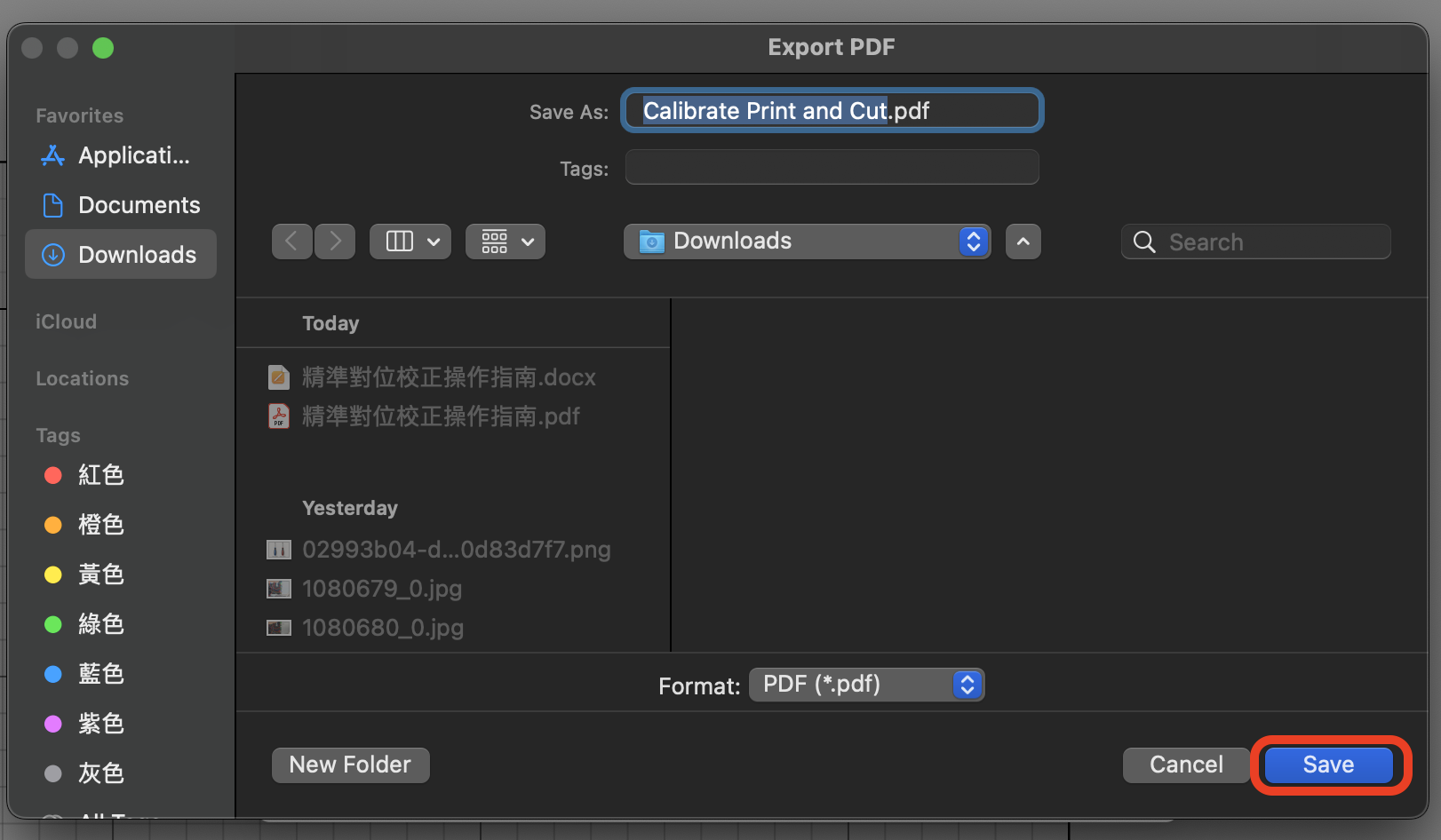

Volg de stappen in de software om het PDF-schaalbestand voor kalibratie te exporteren en op te slaan.

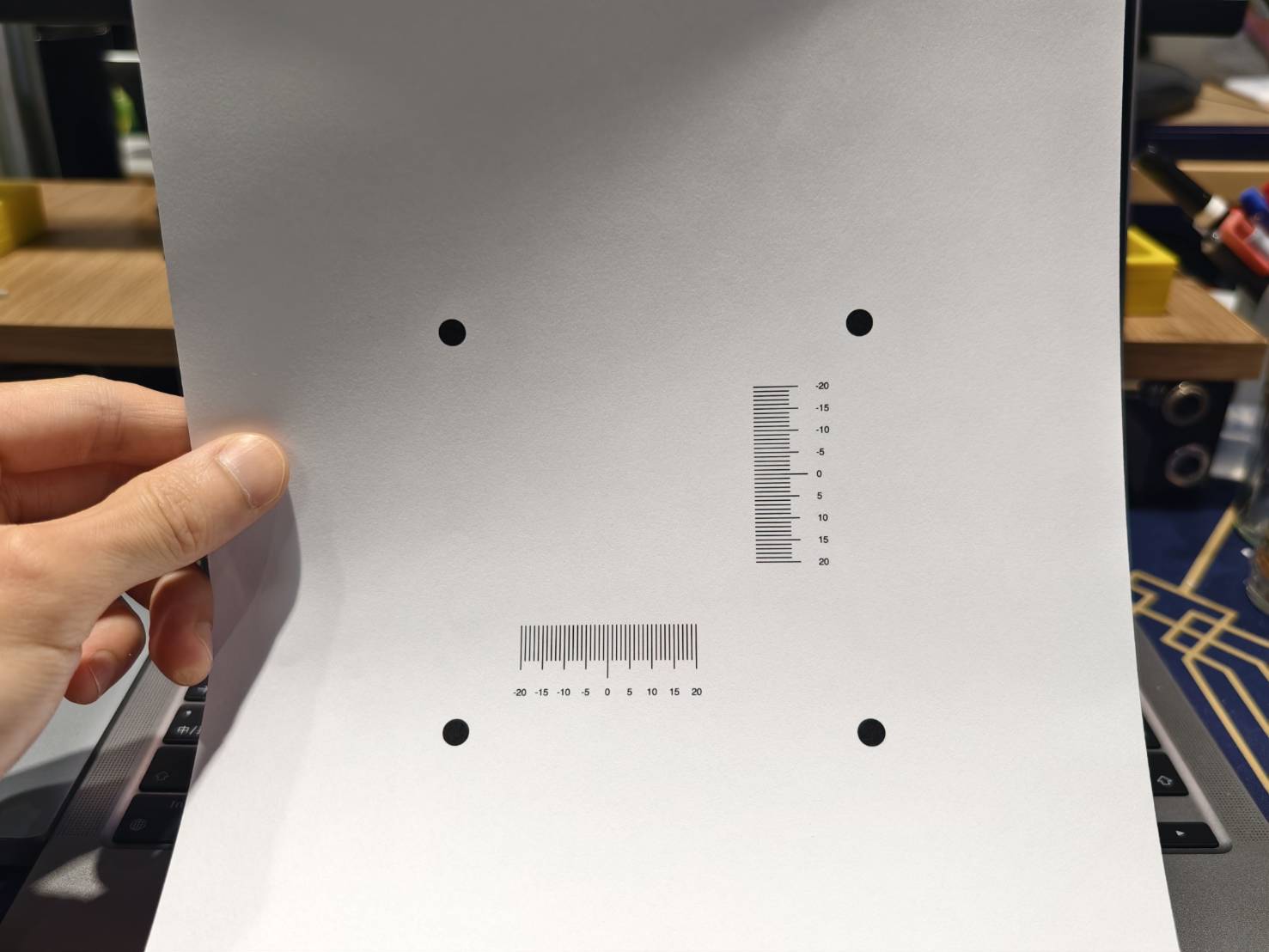

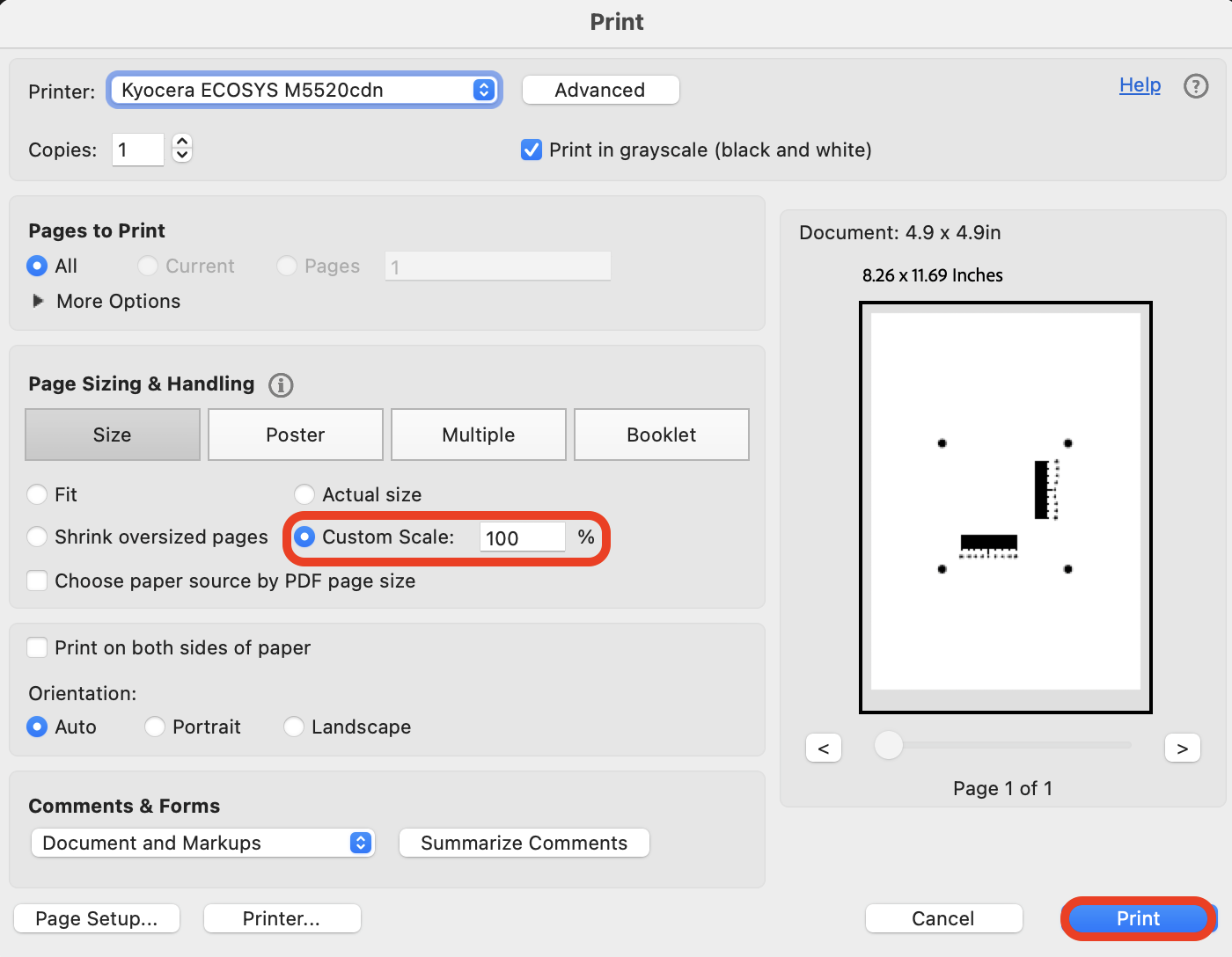

Druk dit bestand af en zorg ervoor dat u het vel op "100% schaal" of "Werkelijke grootte" afdrukt.

Stap 6

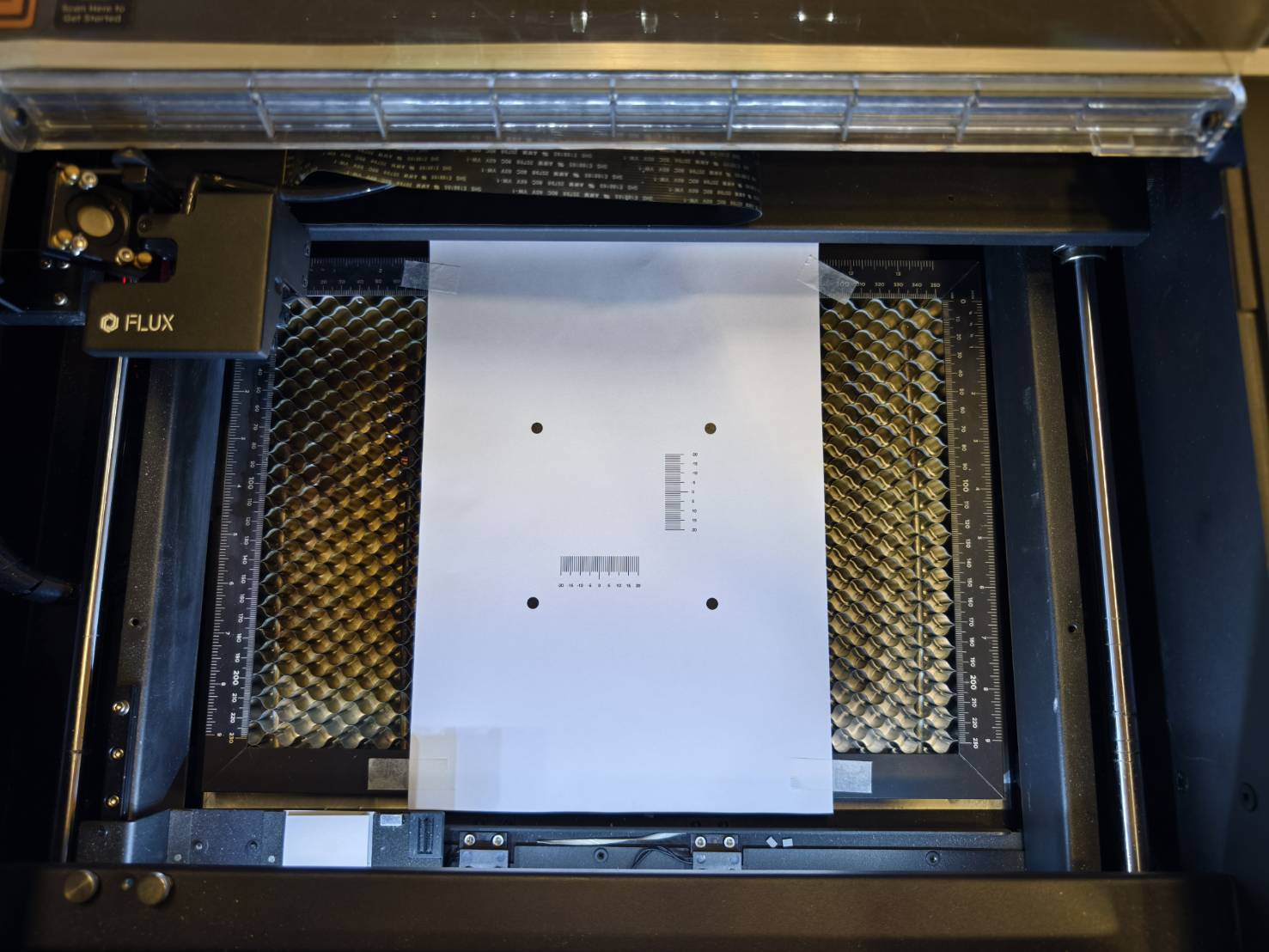

Plaats het afgedrukte vel in het midden van het werkgebied van de machine en zet het met tape vast op het honingraatbed.

Stel scherp op het vel.

Stap 7

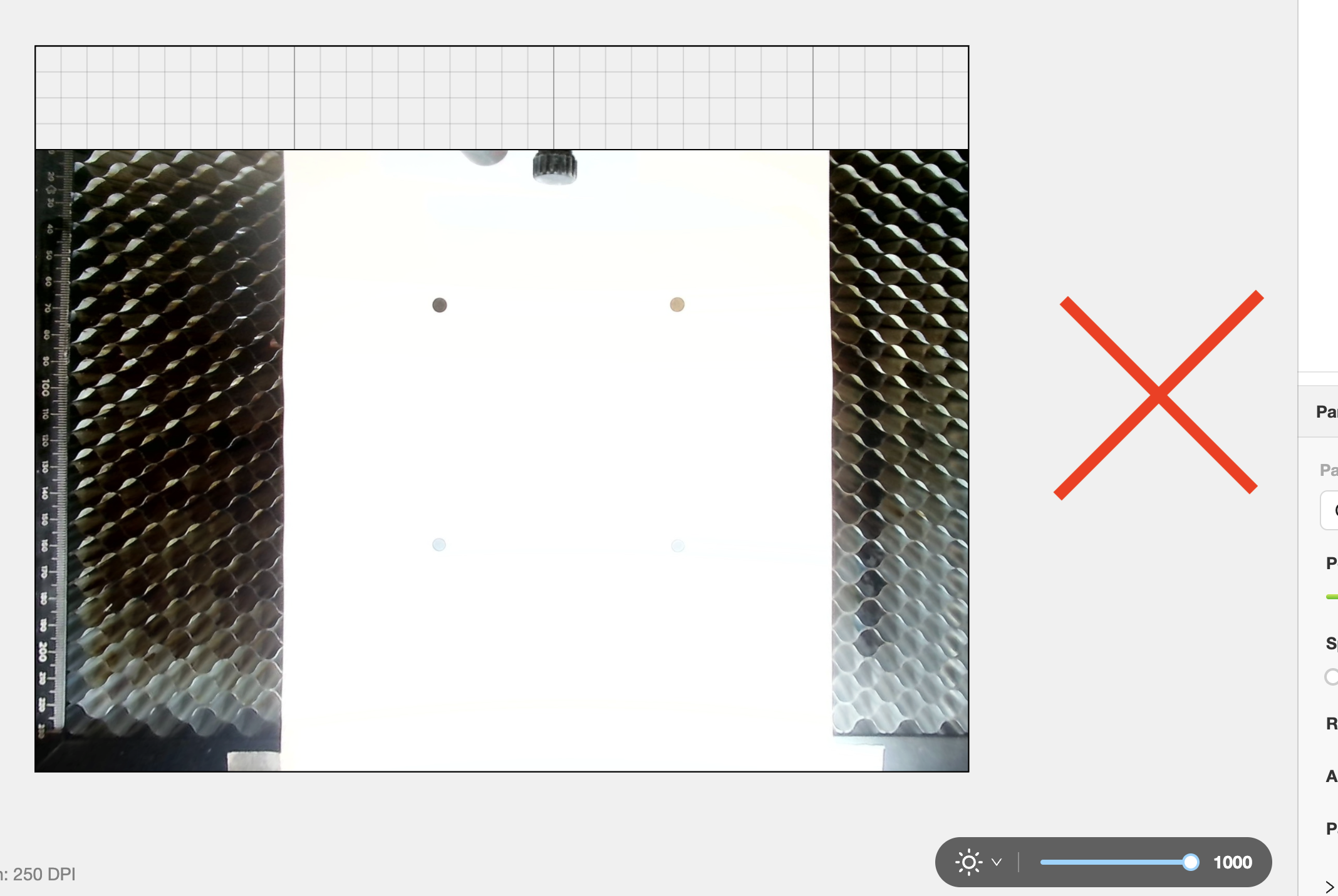

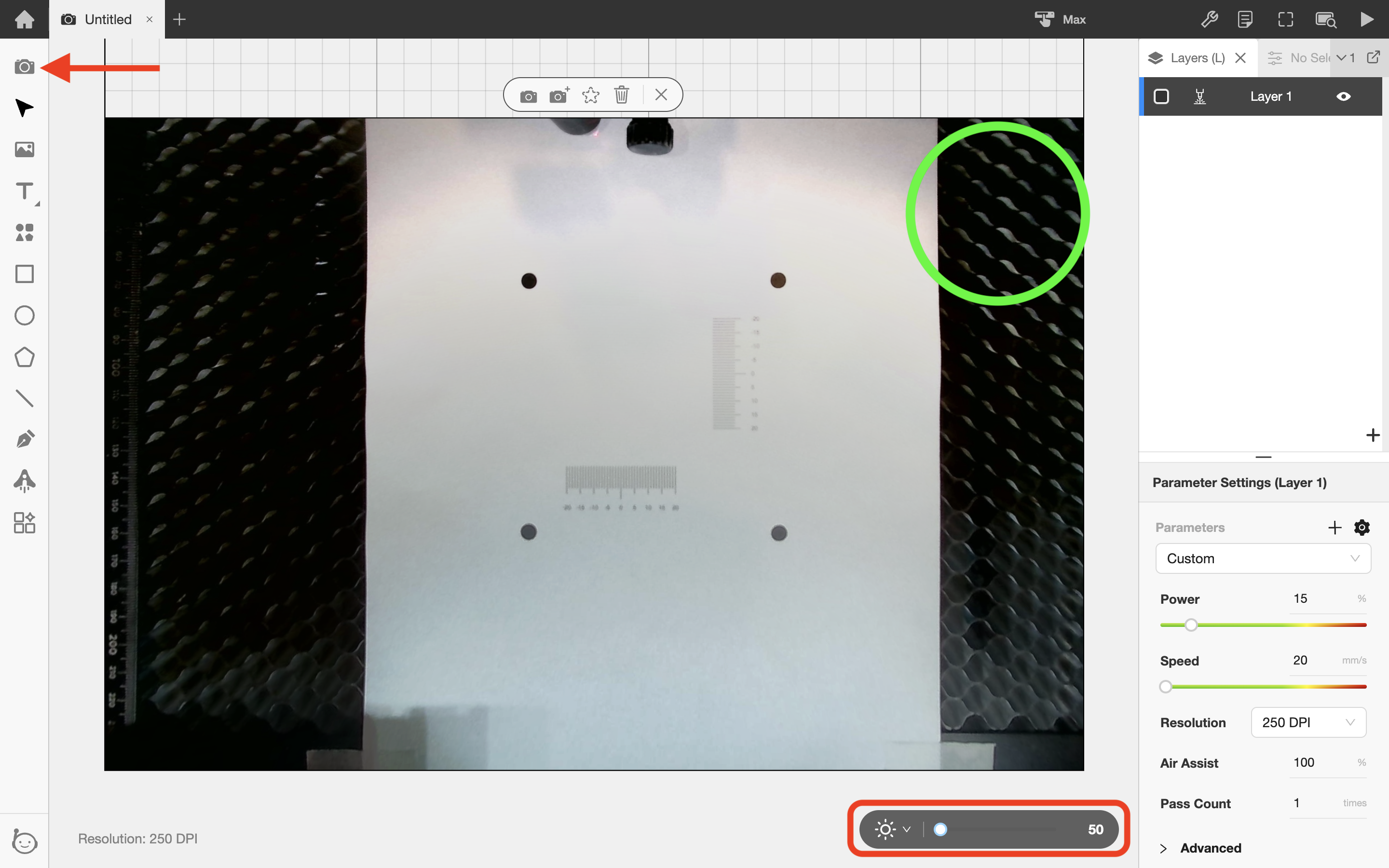

Maak een foto met het cameravoorbeeld en pas de helderheid aan zodat de 4 zwarte stippen zichtbaar zijn.

Stap 8

Ga terug naar de software en ga verder met het proces.

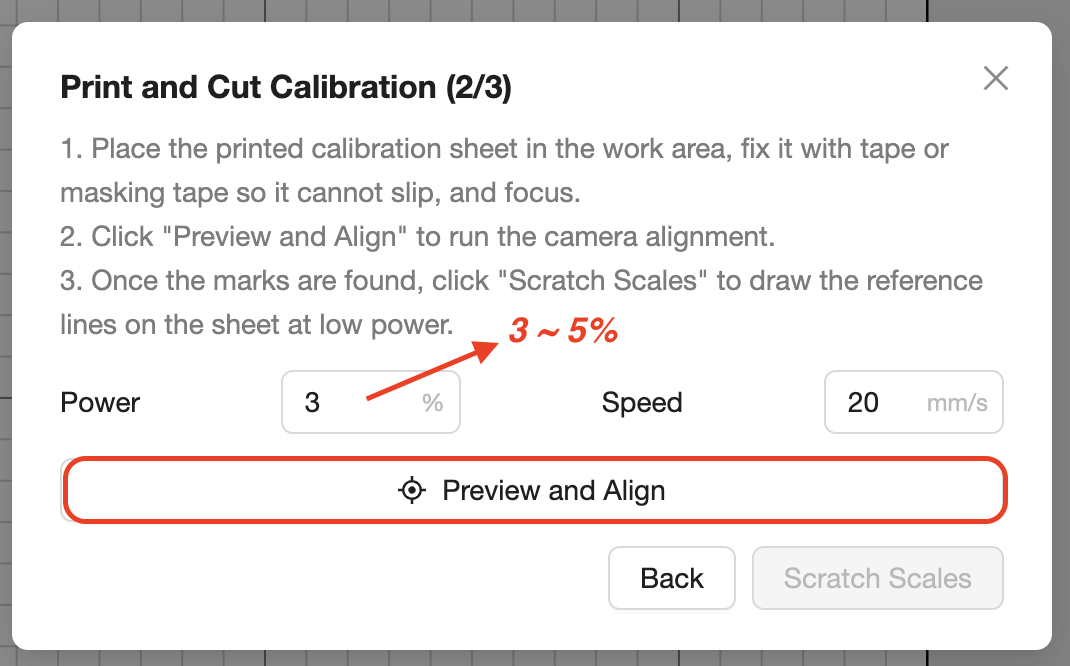

Stel het vermogen in op 3~5%. Voor de eerste keer wordt 3% aanbevolen. Verhoog het vermogen als de laser bij 3% niet afvuurt.

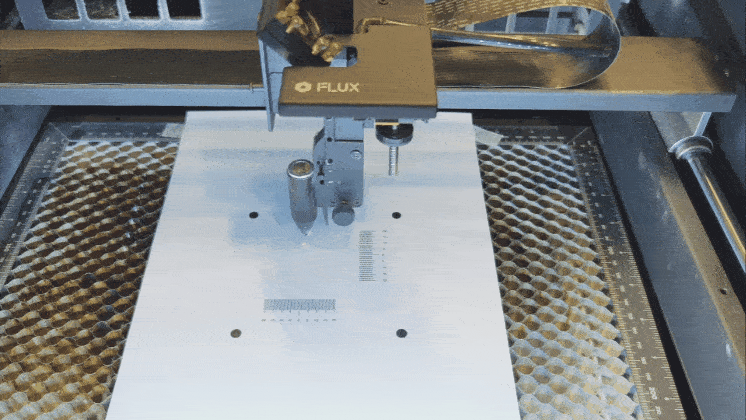

Demonstratie.

Stap 9

Controleer het resultaat.

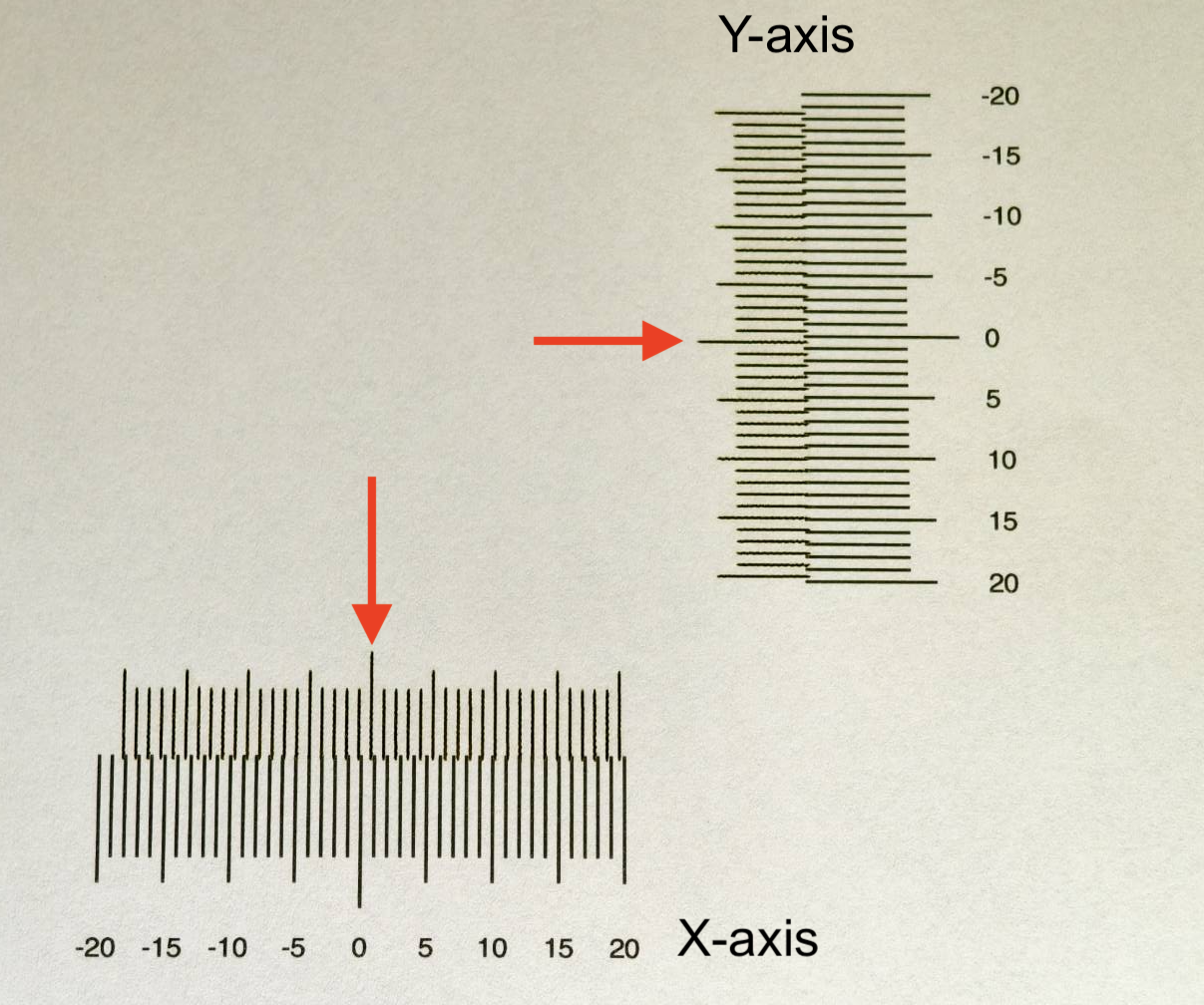

Zoek in het voorbeeld in de video hierboven de langste lijn en noteer de waarde.

De lijn op de X-as is ongeveer "0,9" en de lijn op de Y-as is ongeveer "0,5".
De waarden zijn kleiner dan 1, dus de software kan automatisch aanvullen tot 1.

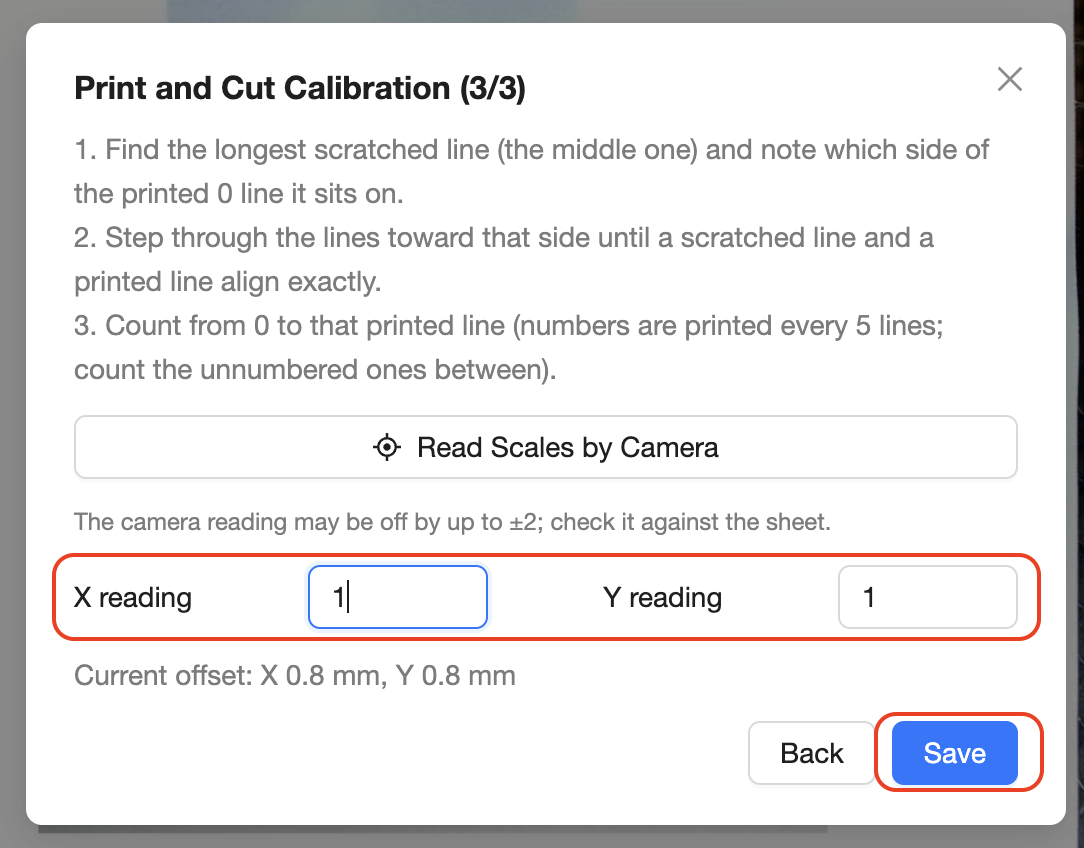

Voer de waarden in en klik vervolgens op "Opslaan". De kalibratie is voltooid.
