4-10 Afstelling optisch pad

1. Niet in staat om materialen te snijden met de standaard vermogensinstelling en snelheid uit in Beam Studio.
2. Slechte graveerresultaten waarbij de graveerpatronen in een bepaald gebied lichter of dieper zijn dan in andere gebieden, of geleidelijk lichter of dieper worden in een bepaalde richting.
3. De snijlijn op het materiaal is niet verticaal na het snijden.

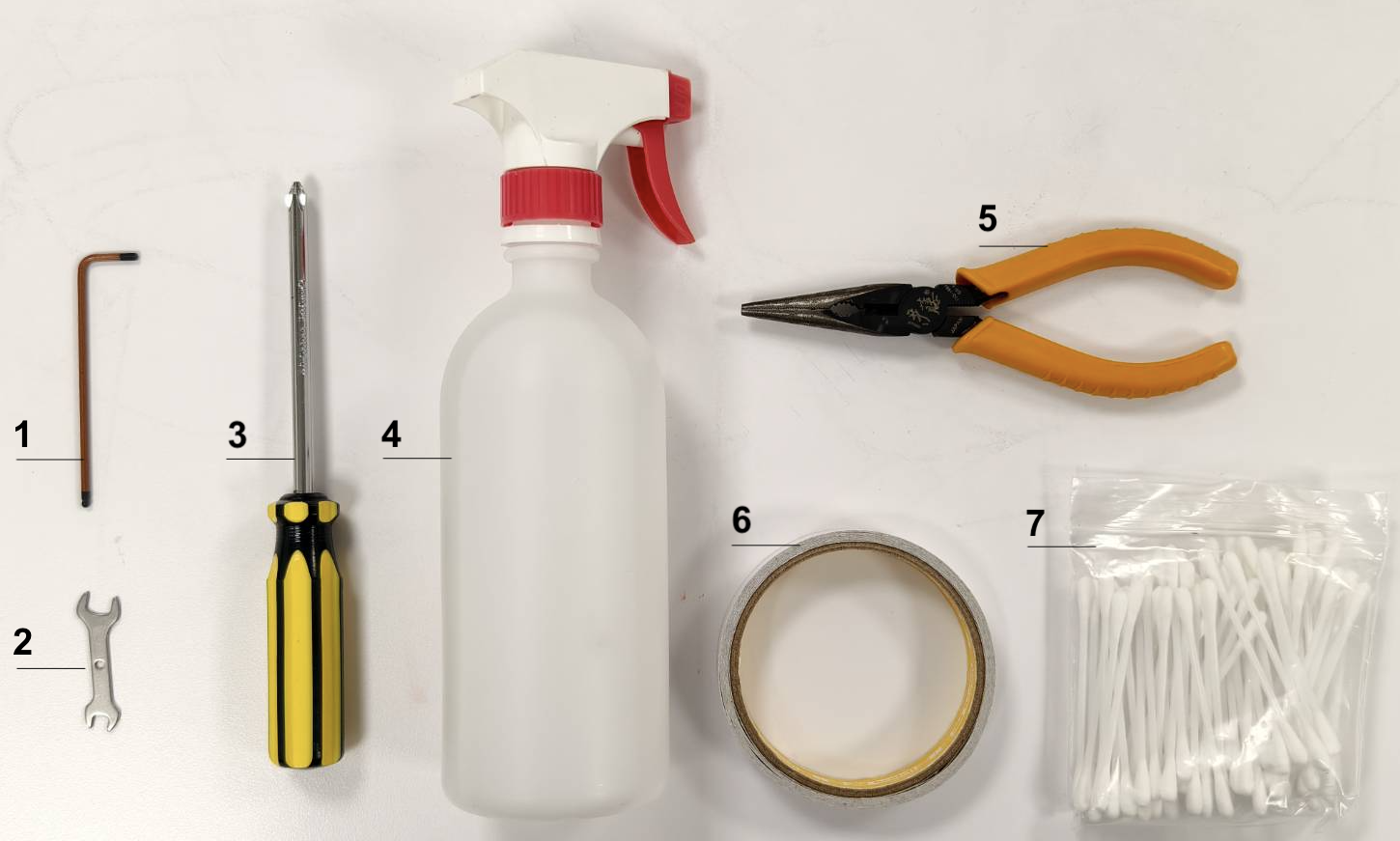

1. 2,5 mm inbussleutel
2. Dubbele steeksleutel
3. Kruiskopschroevendraaier
4. Desinfecterende spray / Alcoholspray
5. Tang
6. Dubbelzijdig plakband
7. Wattenstaafjes

Daadwerkelijke stappen:

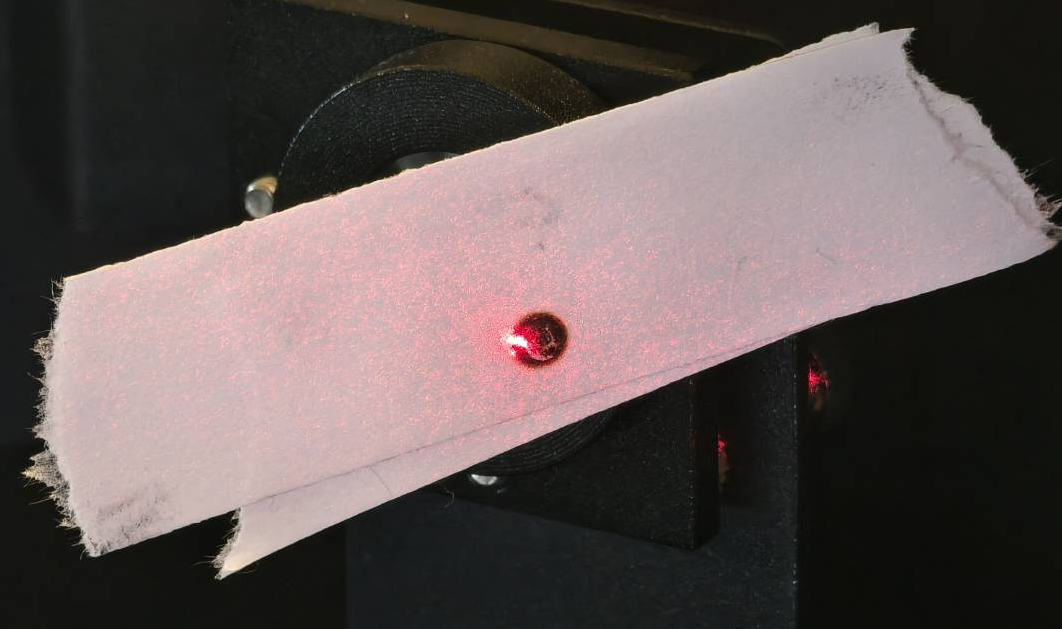

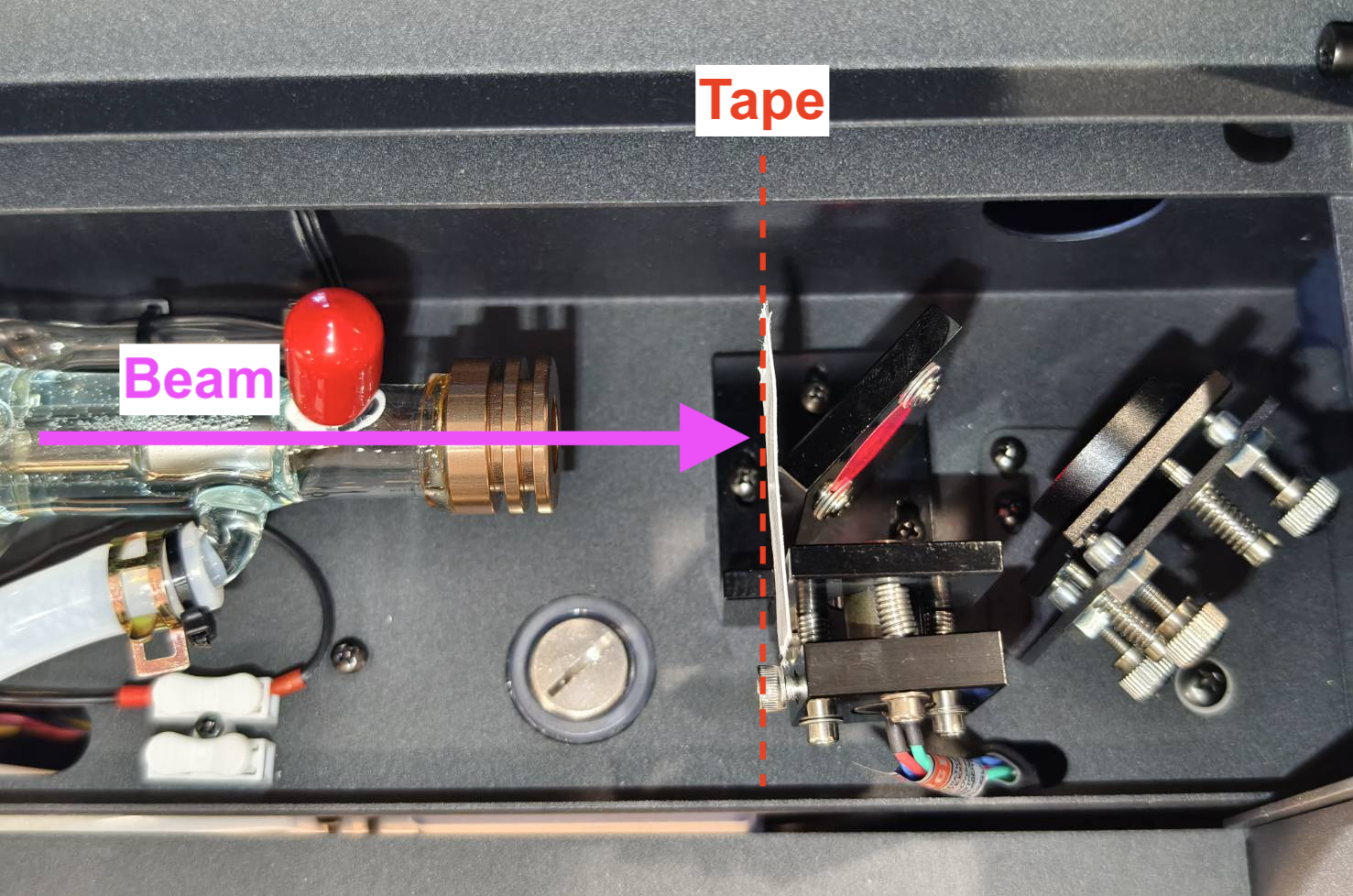

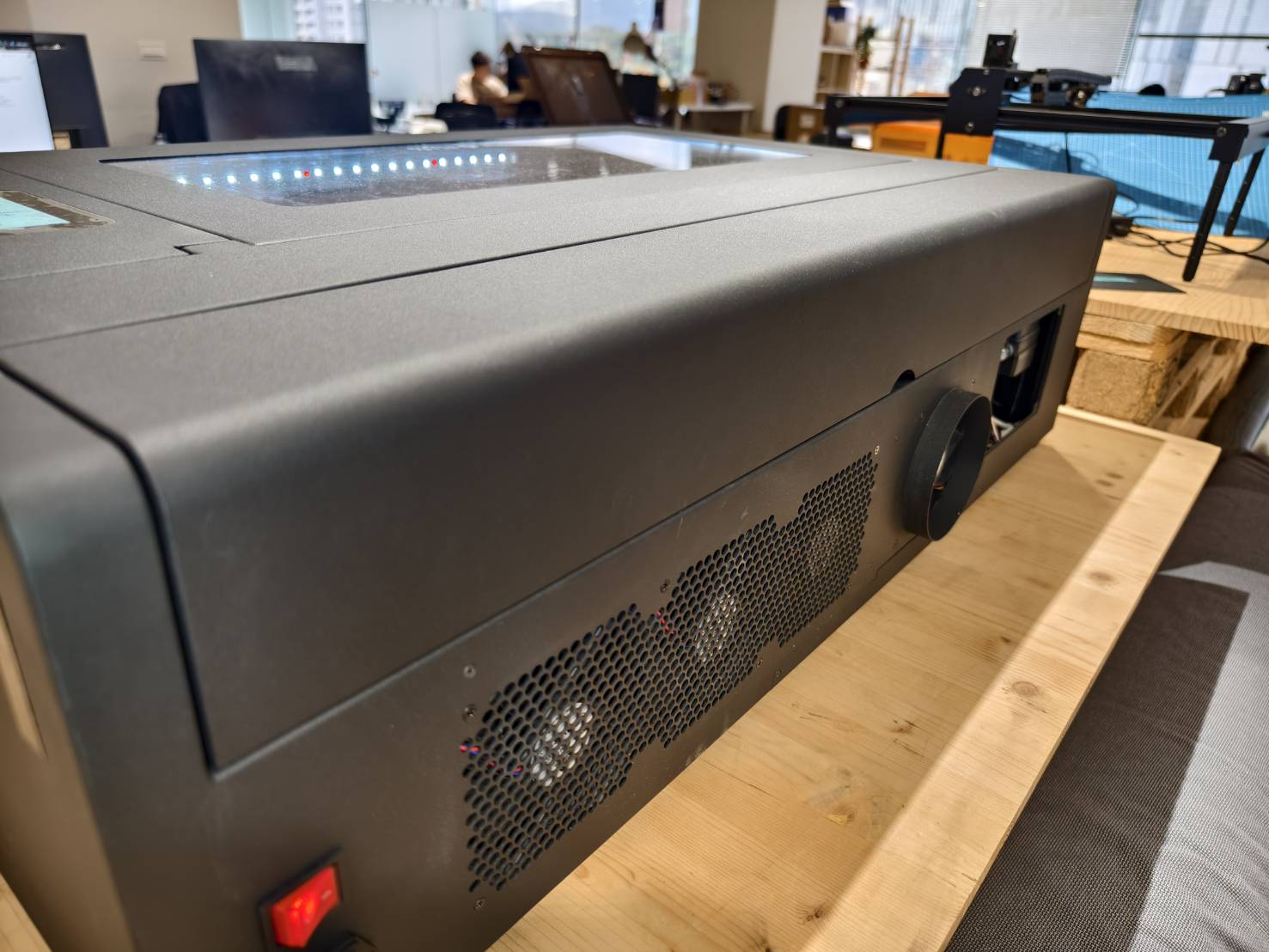

• Plaats de tape op de rode lichtzender zodat deze een hoek van 90 graden maakt met de straal.





• Sluit de achterklep en geef 5 pulsen.

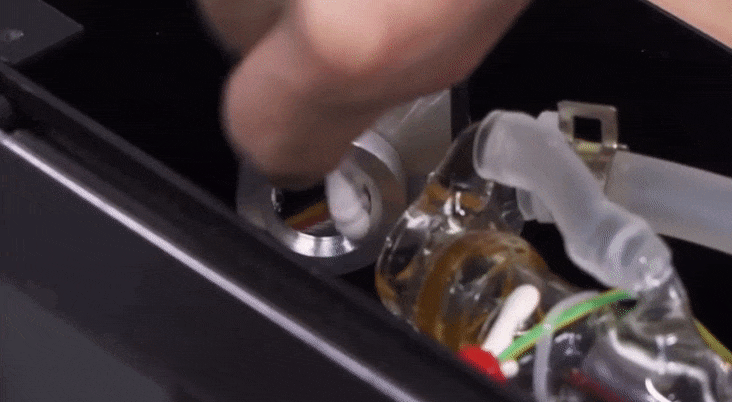

• Demonstratie



• Controleer het resultaat.

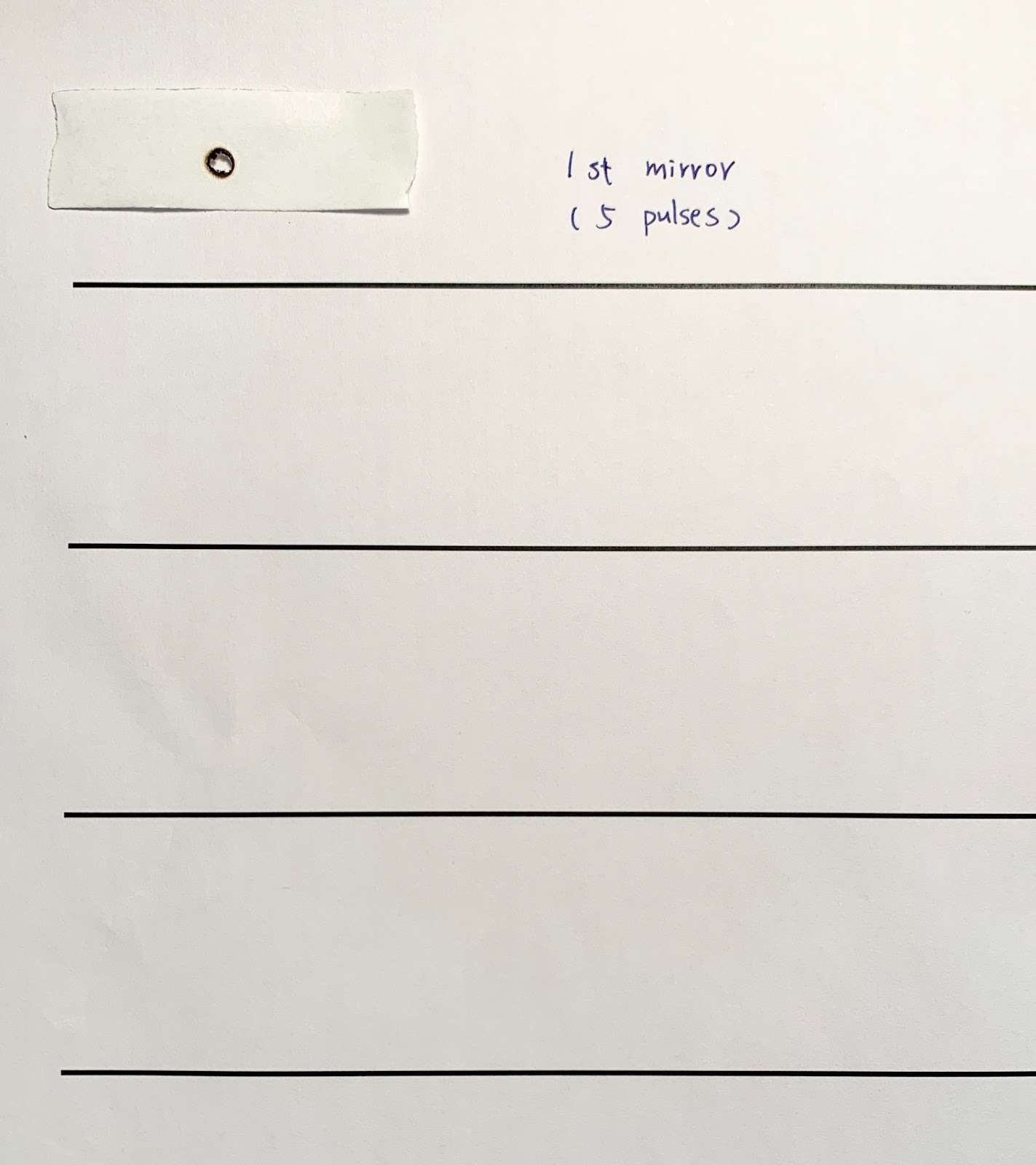

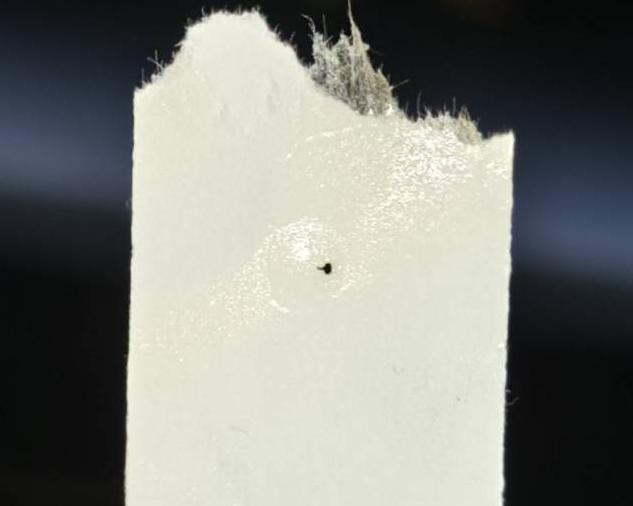

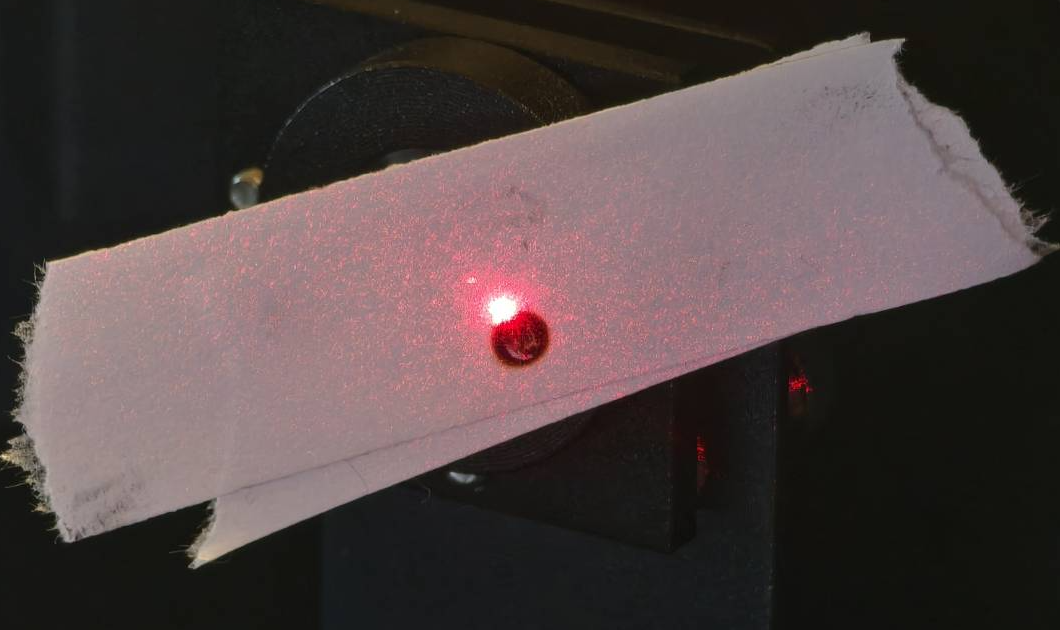

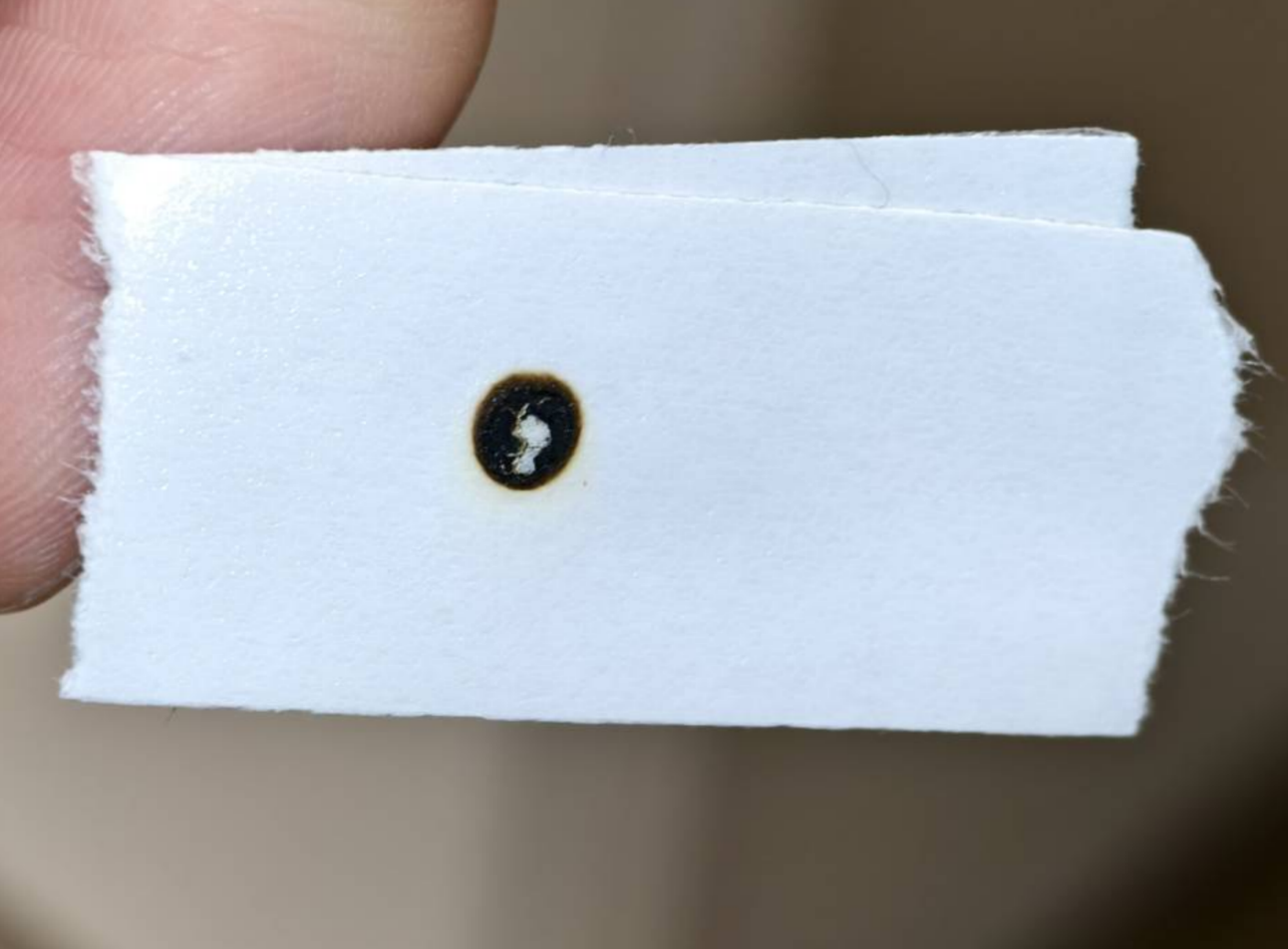

  Voorbeelden van tape-resultaten

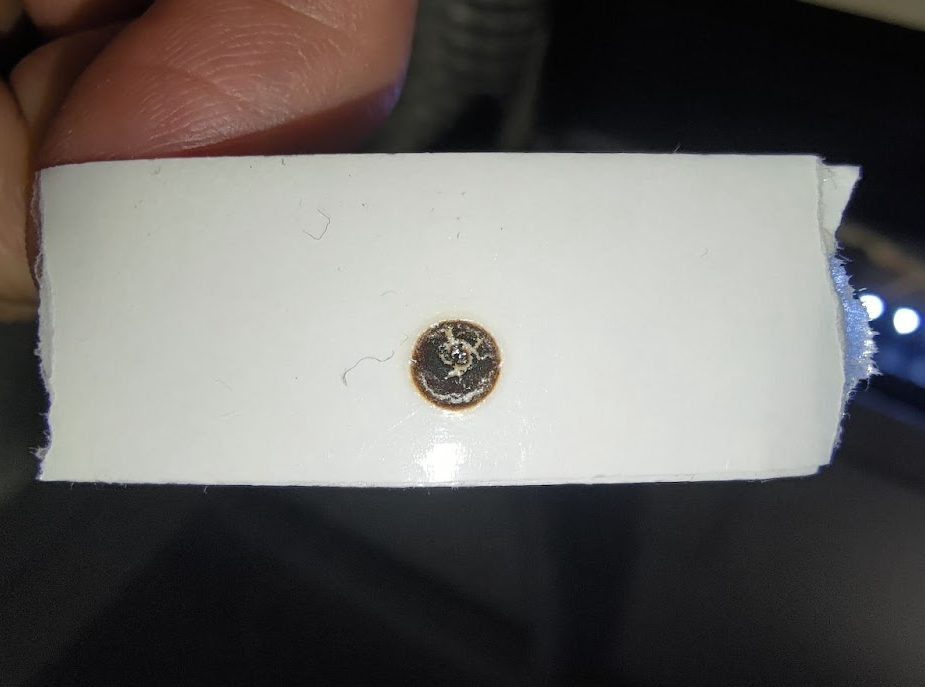

  Goed voorbeeld - Rond en krachtig	Slecht voorbeeld - Zwak, hol of niet rond

• Het resultaat is goed >> Stap 7

• Het resultaat is slecht, of er zijn geen markeringen >> Neem contact op met de klantenservice
  • Mogelijke oorzaak:
    • De laserbuis is defect en moet worden vervangen.
    • De voeding van de laser is defect en moet worden vervangen.


1. Open de deur.

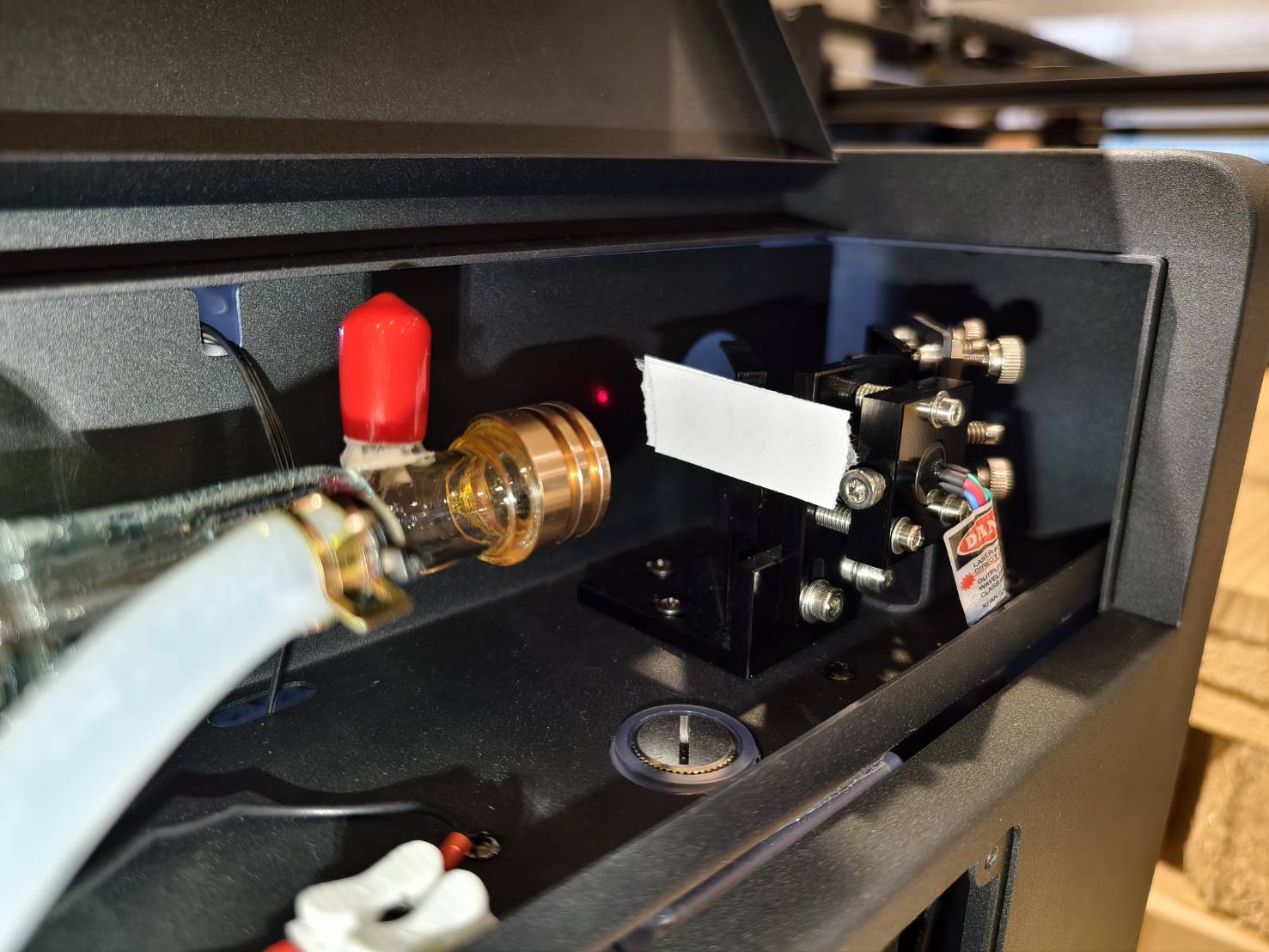

2. Plaats een dubbellaagse, dubbelzijdige tape op de ingang van de derde spiegel.
3. Ga naar de bedieningsmodus en maak de motor los.

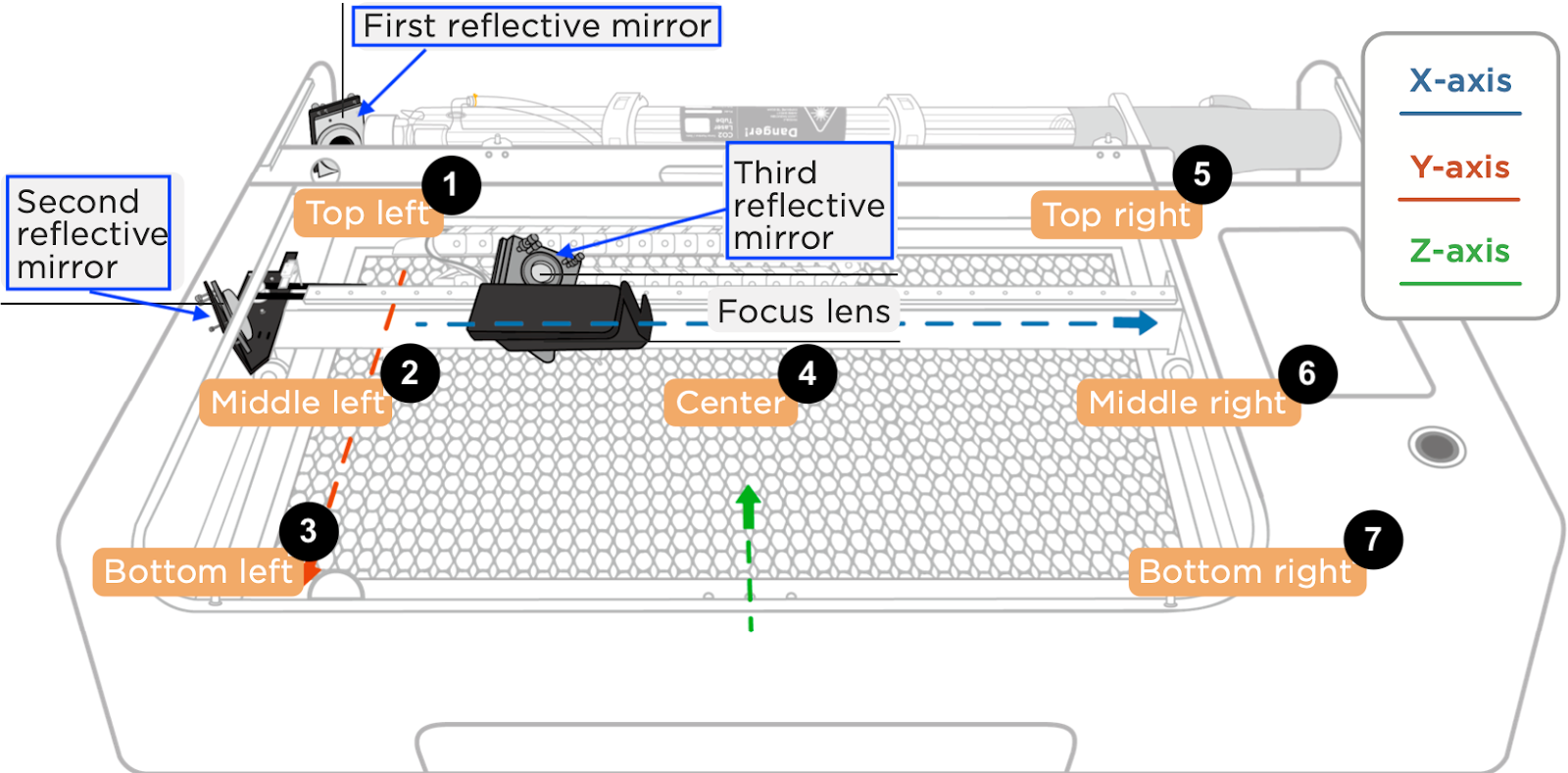

4. Verplaats de laserkop naar de rechteronderhoek.

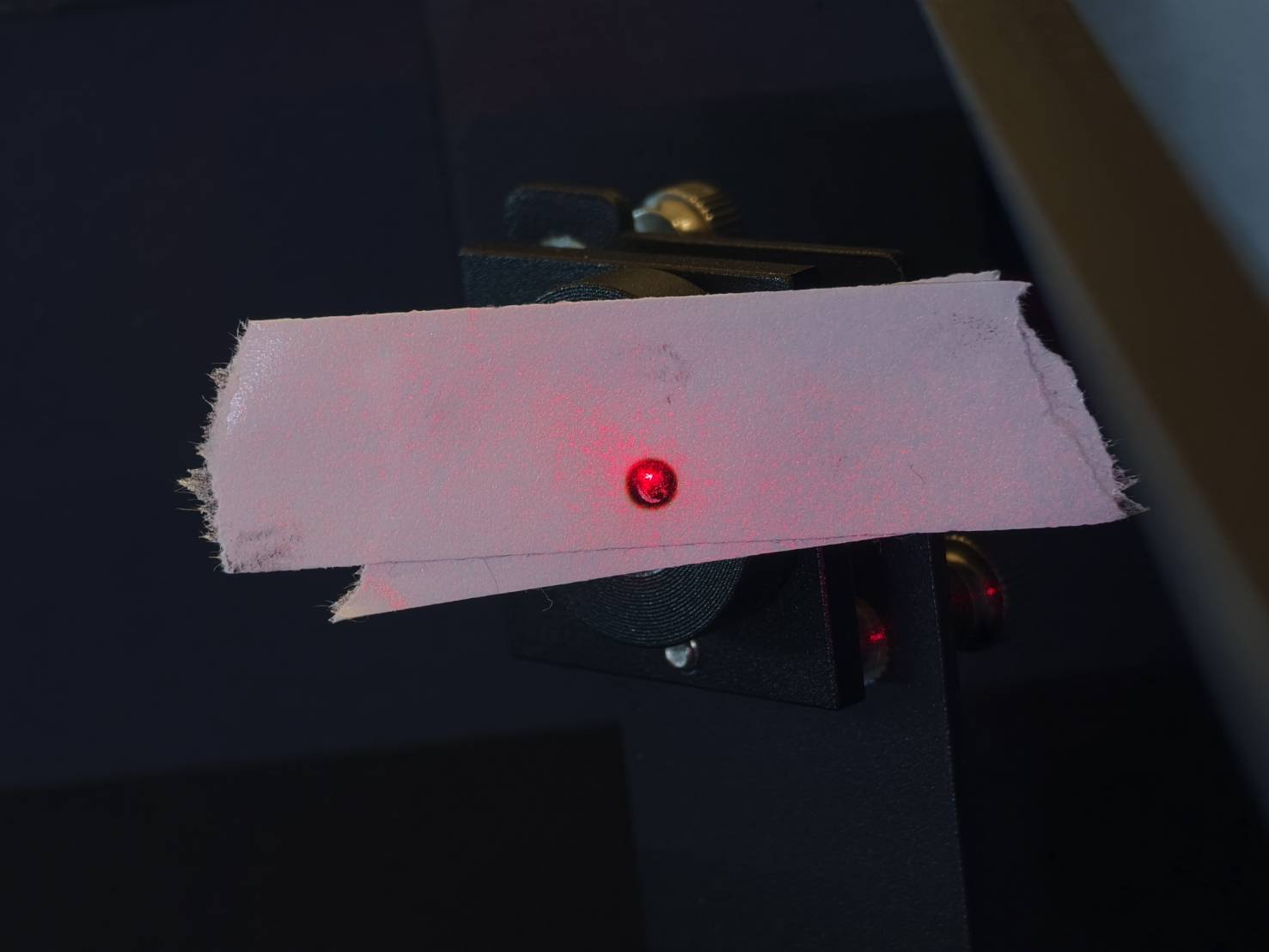

5. Zorg ervoor dat de rode laser is ingeschakeld.
6. Sluit de deur.
7. Maak 3 pulsen.
8. Controleer of de rode laserstip en de verbrande markering overlappen.
9. Pas indien nodig de rode laser aan.

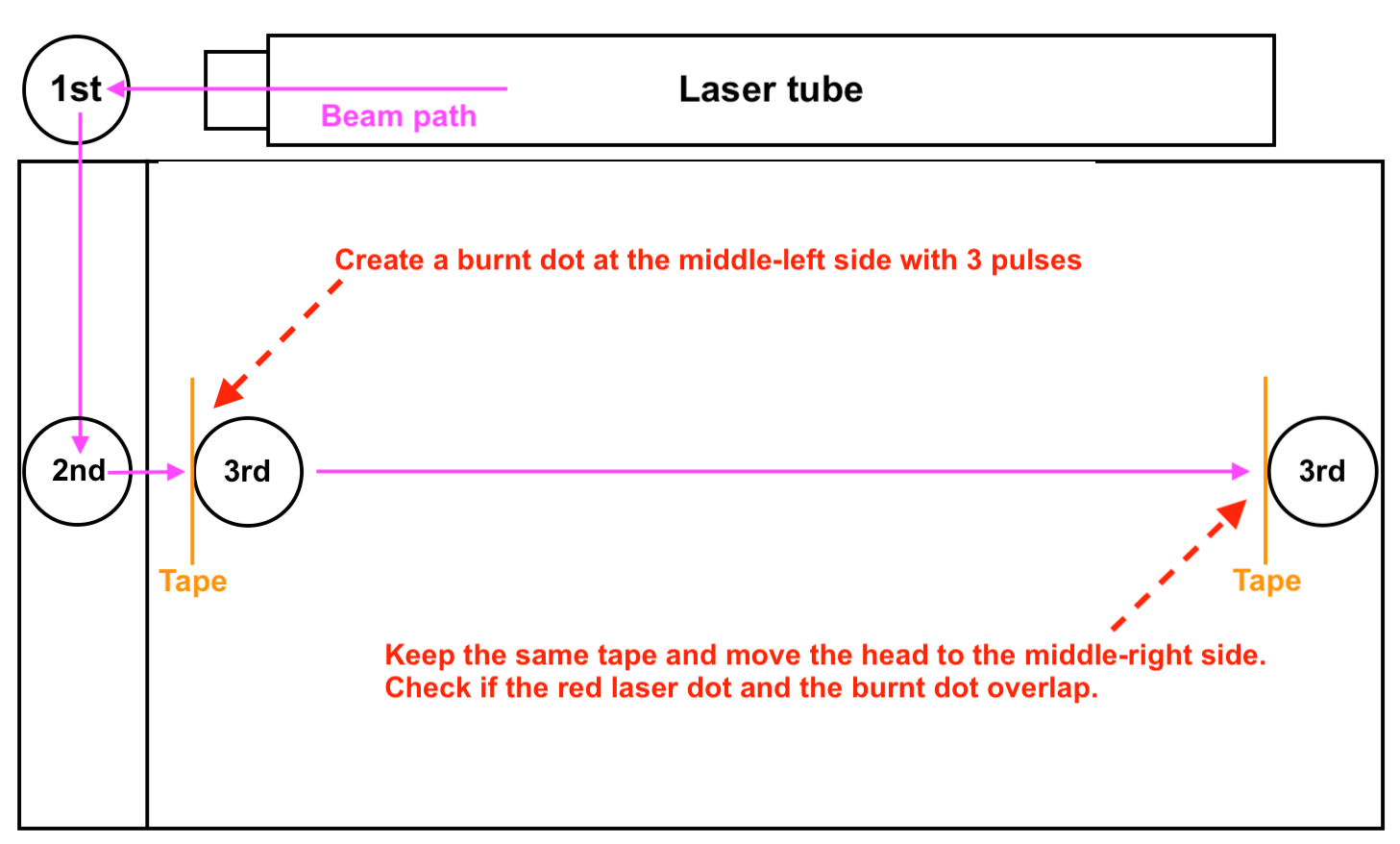

Overzicht van de stappen:

Daadwerkelijke stappen:

1. Verwijder de tape en plaats een nieuwe dubbellaagse, dubbelzijdige tape op de tweede spiegel.
2. Verplaats de laserkop naar de linkerbovenhoek.
3. Sluit de deur en maak 3 pulsen.

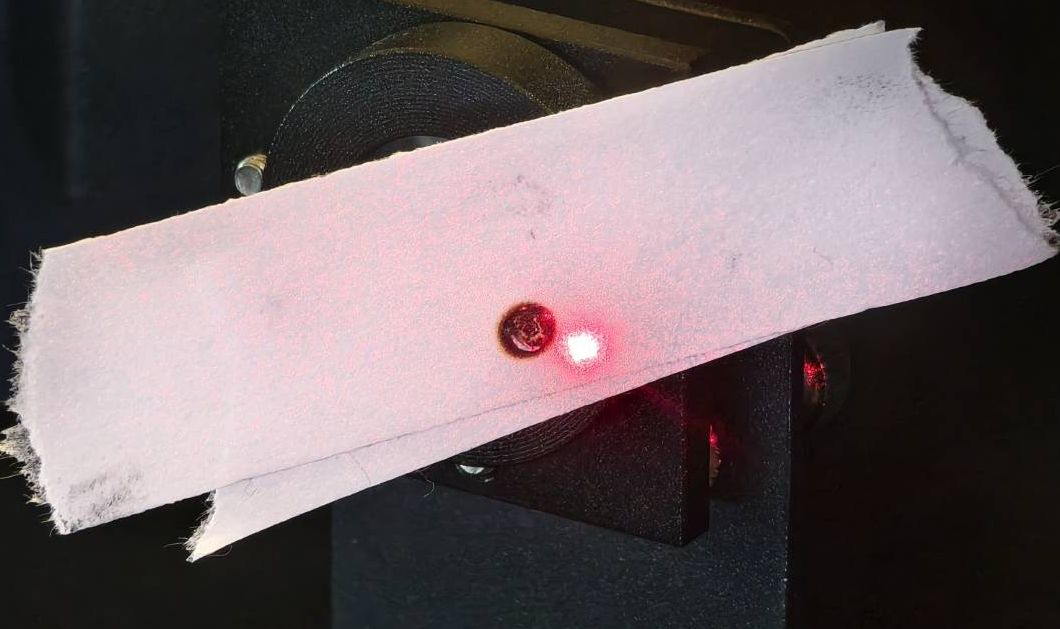

4. Controleer visueel of de rode laser en de verbrande markering overlappen.

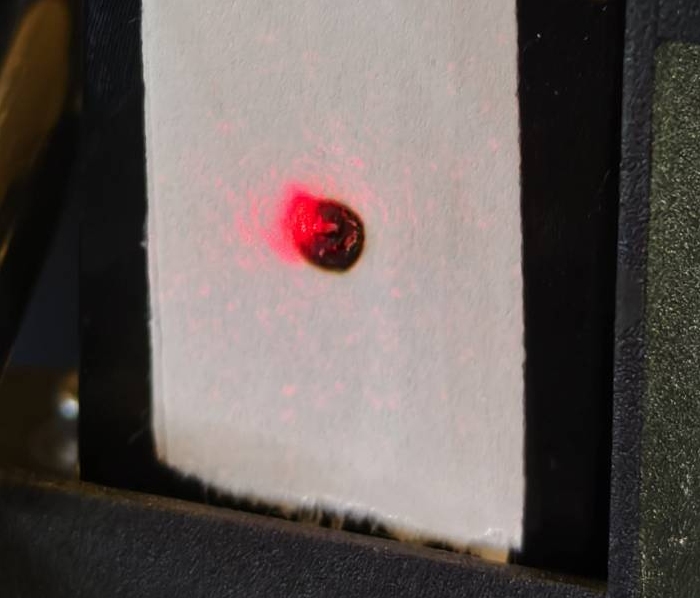

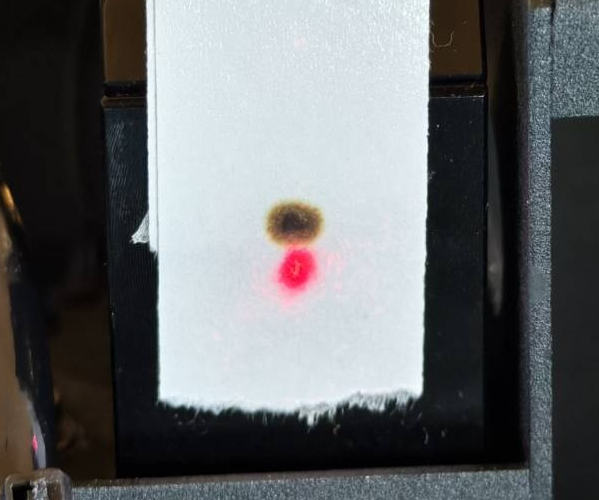

Goed voorbeeld - Overlappend

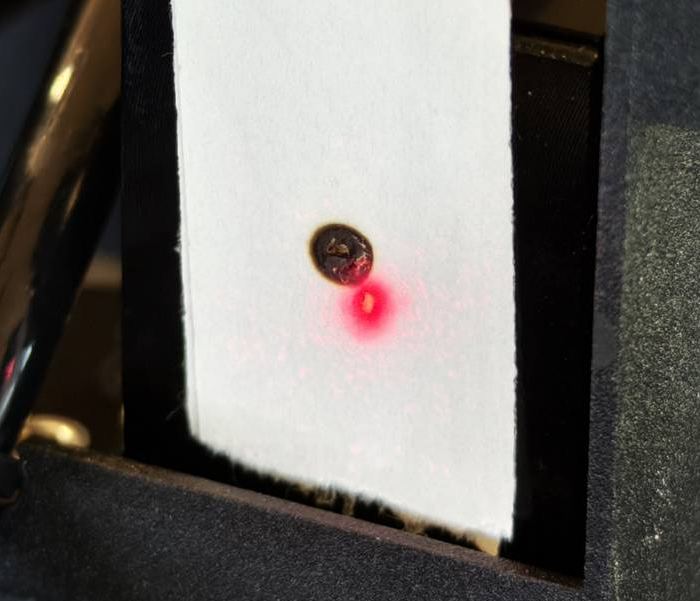

Slecht voorbeeld - Niet overlappend

• Goed resultaat - Overlappend >> Stap 9

• Slecht resultaat - Niet overlappend >> Stap 8.1

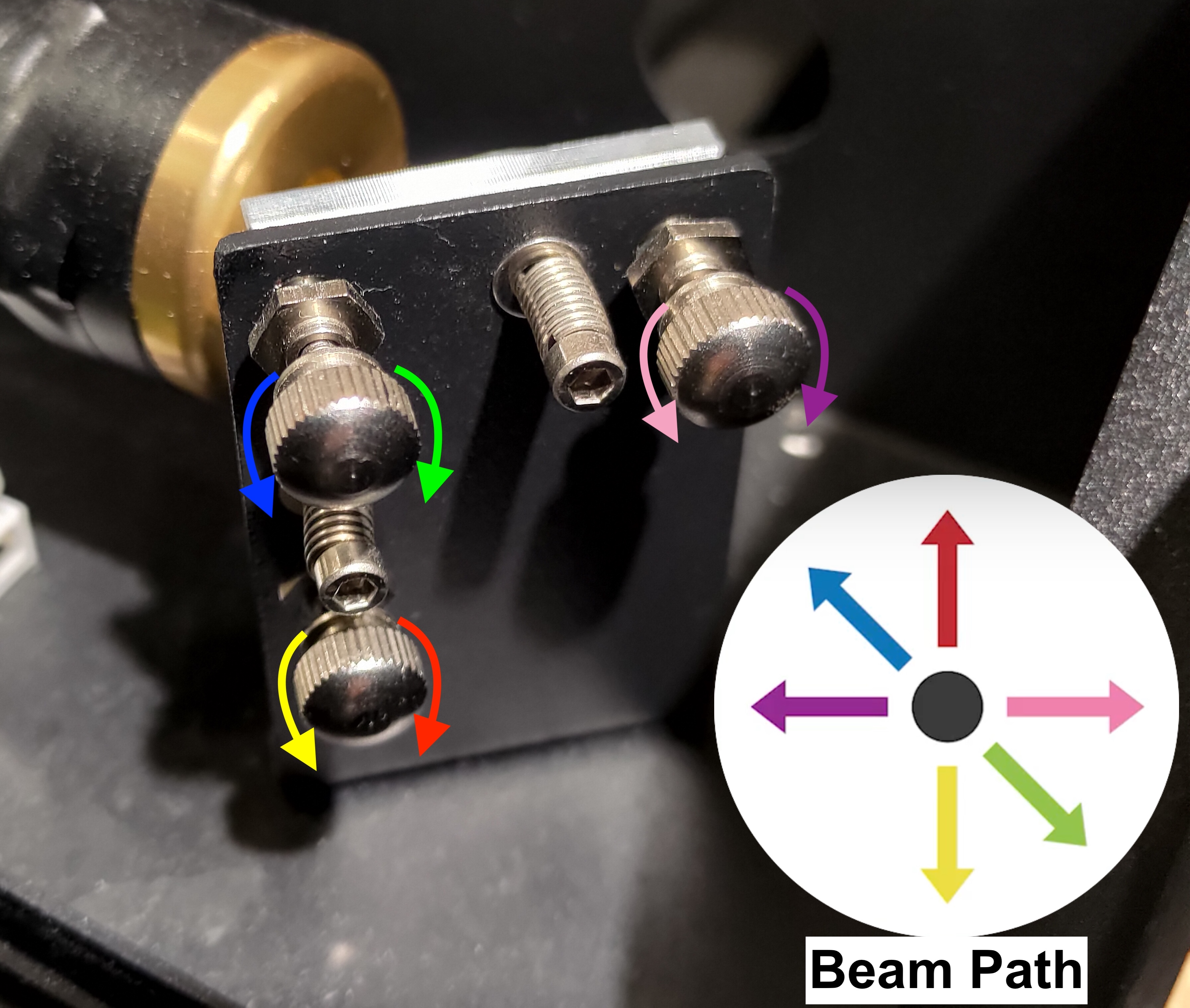

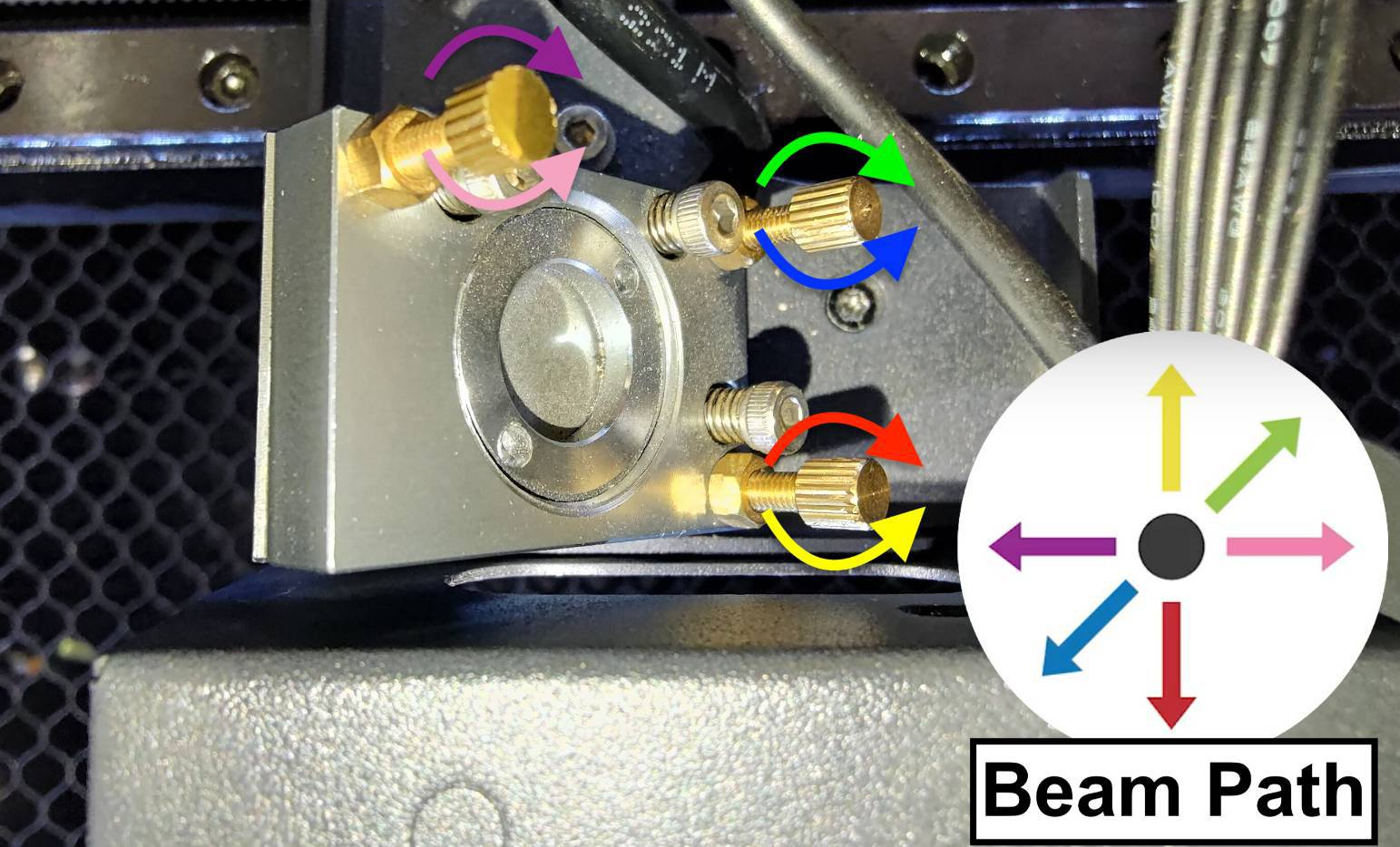

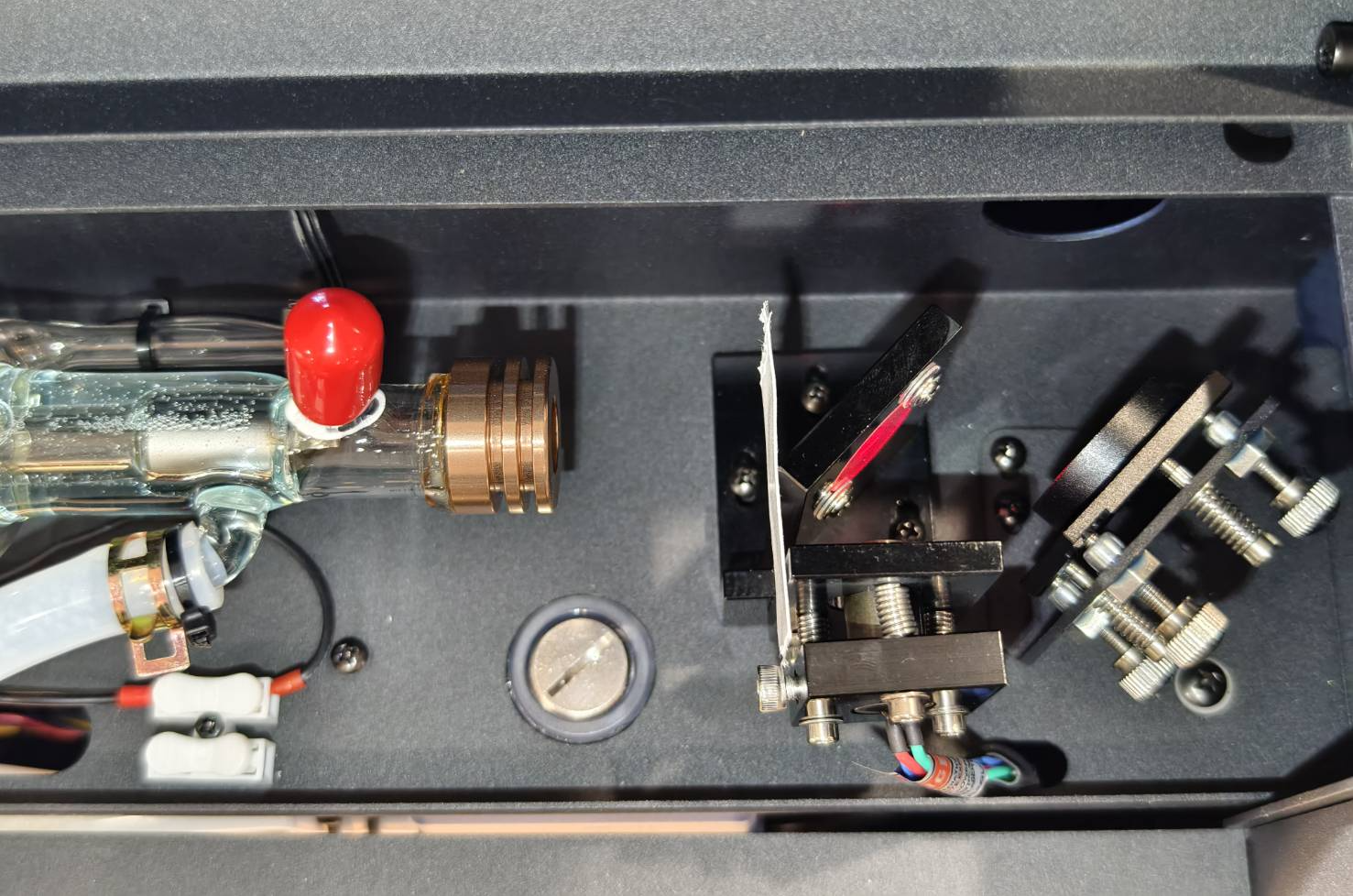

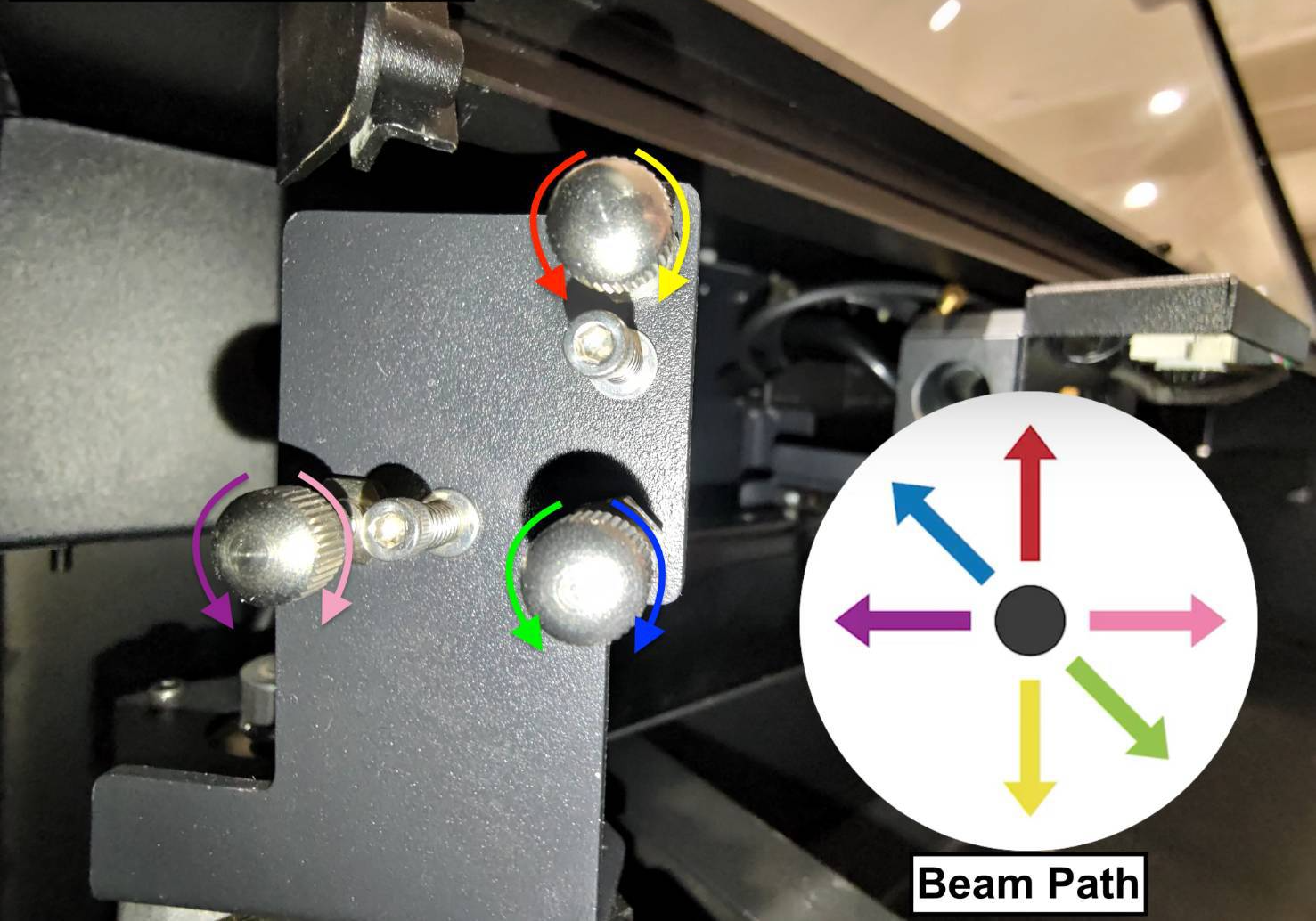

• Er zijn drie schroeven op de eerste spiegel. Door deze met de klok mee of tegen de klok in te draaien, verandert het stralenpad, wat betekent dat de positie van de rode laserstip zal veranderen.


• Leer hoe u de moer correct losdraait:
  Spuit eerst alcohol op de moeren om de gel of lijm op te lossen en wacht enkele seconden.



• Gebruik vervolgens een tang om de schroef vast te houden en draai de moer los met de dubbele steeksleutel door deze tegen de klok in te draaien.



• Demonstratie
  (Let op: de schroeven in de video zijn voor de opname al losgedraaid.)


• Bepaal de positie van uw rode laserstip, richt op de juiste schroef en bepaal de draairichting.
  Bekijk de onderstaande afbeelding en zoek het nummer dat overeenkomt met de positie van uw rode laserstip:



• Voor #1:
  De rode laserstip moet naar rechtsonder bewegen om de eerste stip te overlappen
  De schroef linksboven moet met de klok mee worden gedraaid. Raadpleeg de onderstaande afbeelding.




  Voor #2:
  De rode laserpunt moet recht naar beneden bewegen om de eerste punt te overlappen.
  De schroef linksonder moet tegen de klok in worden gedraaid. Raadpleeg de onderstaande afbeelding.





  Voor #3:
  De rode laserpunt moet eerst naar beneden en vervolgens naar links bewegen om de eerste punt te overlappen.
  De schroef linksonder moet tegen de klok in worden gedraaid om de punt naar beneden te laten bewegen.
  De schroef rechtsboven moet met de klok mee worden gedraaid om de punt naar links te laten bewegen.
  Raadpleeg de onderstaande afbeelding.




  Voor #4:
  De rode laserpunt moet naar rechts bewegen om de eerste punt te overlappen.
  De schroef rechtsboven moet tegen de klok in worden gedraaid. Raadpleeg de onderstaande afbeelding.





  Voor #5:
  De rode laserpunt moet naar links bewegen om de eerste punt te overlappen.
  De schroef rechtsboven moet met de klok mee worden gedraaid. Raadpleeg de onderstaande afbeelding.





  Voor #6:
  De rode laserpunt moet eerst naar rechts en vervolgens naar boven bewegen om de eerste punt te overlappen.
  De schroef rechtsboven moet tegen de klok in worden gedraaid om de punt naar rechts te laten bewegen.
  De schroef linksonder moet met de klok mee worden gedraaid om de punt naar boven te laten bewegen.
  Raadpleeg de onderstaande afbeelding.




  Voor #7:
  De rode laserstip moet recht omhoog gaan om de eerste stip te overlappen.
  De schroef linksonder moet rechtsom worden gedraaid. Raadpleeg de onderstaande afbeelding.




  Voor #8:
  De rode laserstip moet naar linksboven gaan om de eerste stip te overlappen
  De schroef linksboven moet linksom worden gedraaid. Raadpleeg de onderstaande afbeelding.



• Draai de moer vast na het afstellen van de schroef door deze rechtsom te draaien rechtsom.

Overzicht van de stappen:

Daadwerkelijke stappen:

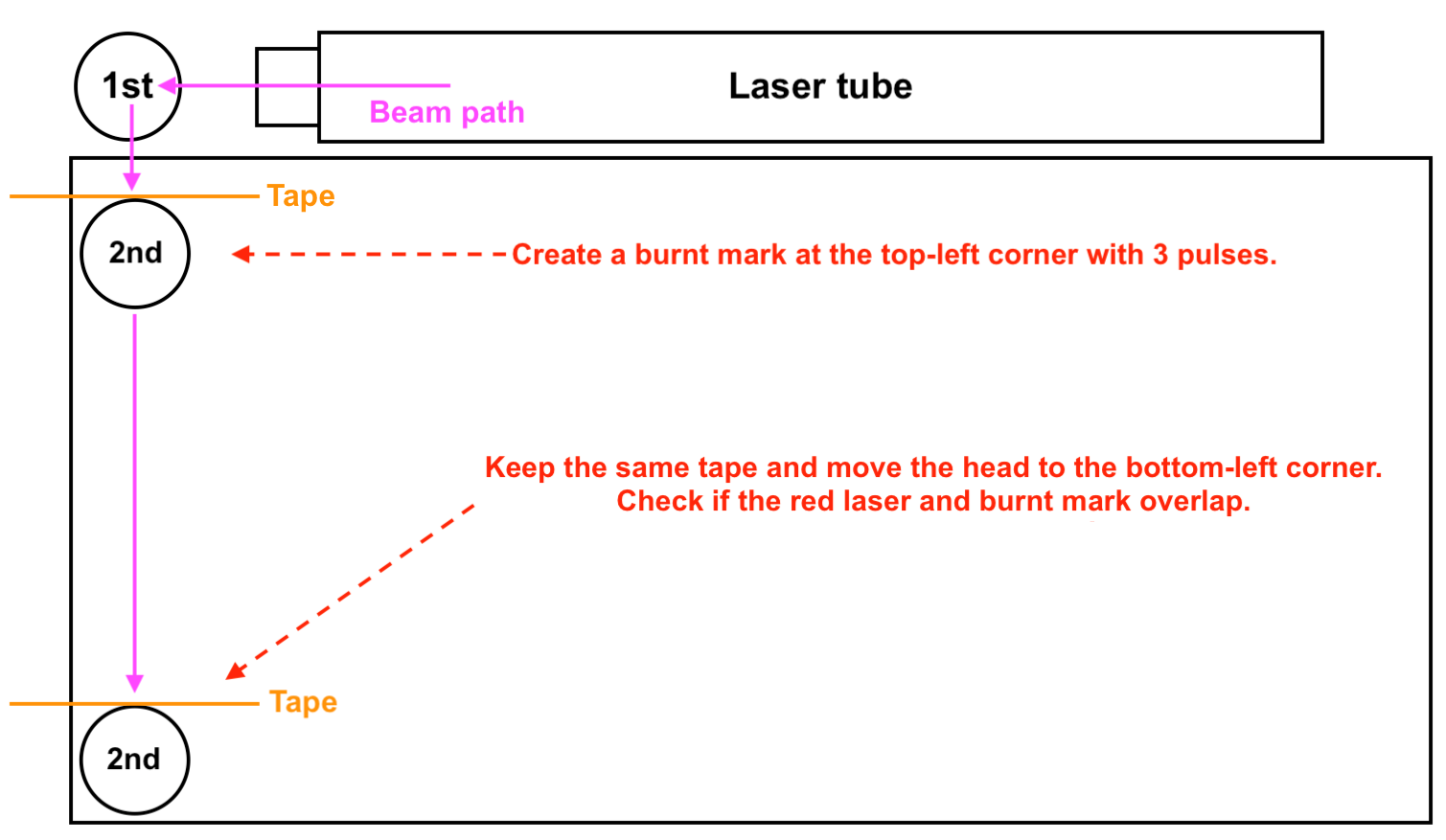

1. Verwijder de tape en plaats een nieuwe dubbelzijdige tape met twee lagen op de ingang van de derde spiegel.
2. Verplaats de laserkop naar het midden van de linkerkant.
3. Sluit de deur en maak 3 pulsen.
4. Controleer visueel of de rode laser en de verbrande markering overlappen.

Goed voorbeeld - Overlappend

Slecht voorbeeld - Niet overlappend

• Goed resultaat - Overlappend >> Stap 10

• Slecht resultaat - Niet overlappend >> Stap 9.1

• Er zijn drie schroeven op de 2e spiegel, en door ze rechtsom of linksom te draaien, verandert het stralenpad, wat betekent de positie van de rode laserstip zal veranderen.

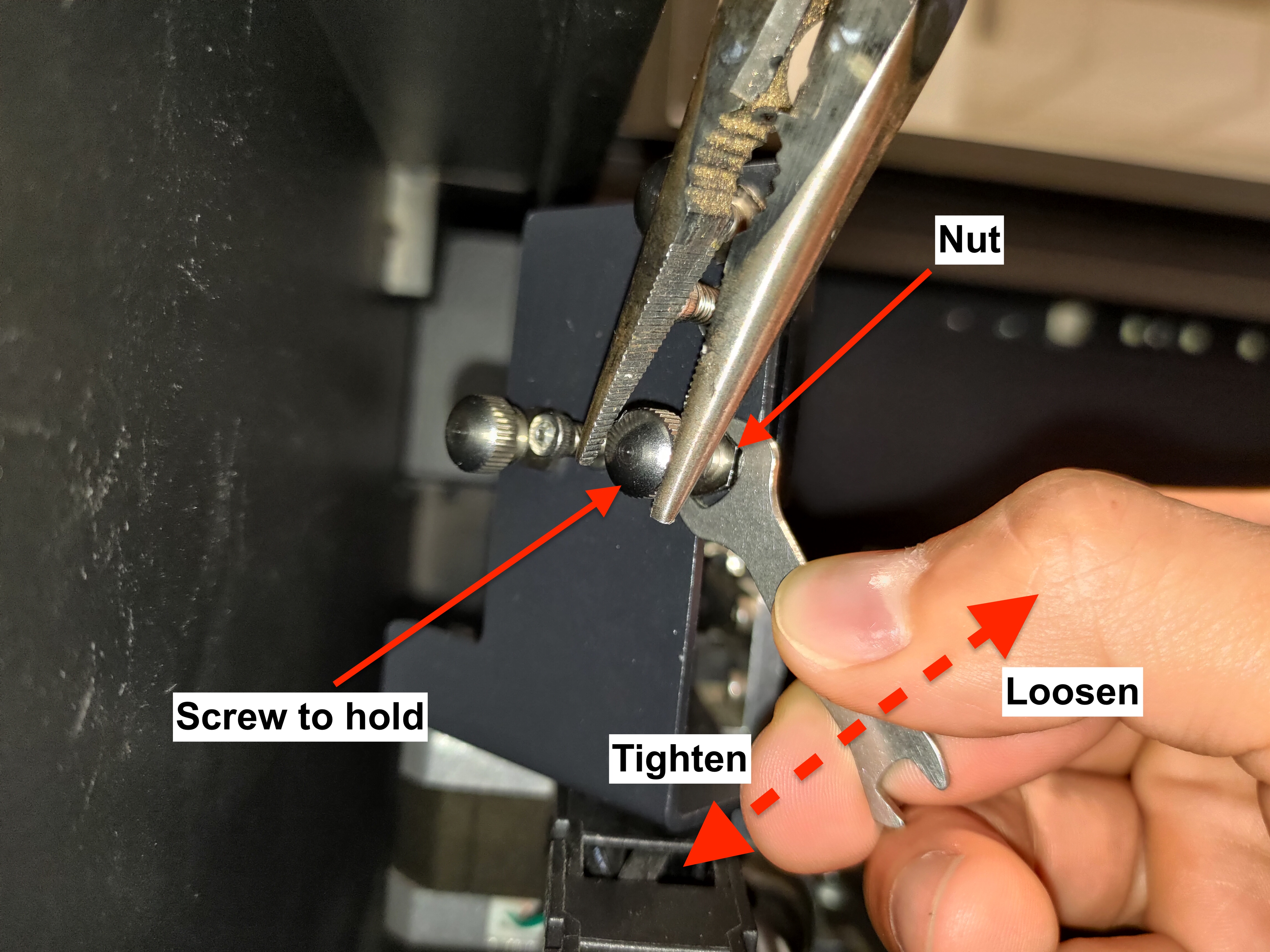

• Leer alstublieft hoe u de moer op de juiste manier kunt losdraaien.
  Spuit eerst alcohol op de moeren om de gel of lijm op te lossen en wacht enkele seconden.




• Gebruik vervolgens de tang om de schroef vast te houden en draai de moer los met de steeksleutel door deze tegen de klok in te draaien.





• Demonstratie
  (Let op: de schroeven in de video zijn voor de opname al losgedraaid.)


• Bepaal de positie van uw rode laserstip, richt op de juiste schroef en bepaal de draairichting.
  Bekijk de onderstaande afbeelding en zoek het nummer dat overeenkomt met de positie van uw rode laserstip.




• Voor #1:
  De rode laserstip moet naar rechtsonder bewegen om de eerste stip te overlappen.
  De schroef rechtsonder moet tegen de klok in worden gedraaid.
  Raadpleeg de onderstaande afbeelding.





  Voor #2:
  De rode laserstip moet recht naar beneden bewegen om de eerste stip te overlappen.
  De schroef rechtsboven moet met de klok mee worden gedraaid. Raadpleeg de onderstaande afbeelding.





  Voor #3:
  De rode laserpunt moet eerst naar beneden en vervolgens naar links bewegen om de eerste punt te overlappen.
  De schroef rechtsboven moet met de klok mee worden gedraaid om de stip naar beneden te laten bewegen.
  De schroef linksonder moet tegen de klok in worden gedraaid om de stip naar links te laten bewegen.
  Raadpleeg de onderstaande afbeelding.





  Voor #4:
  De rode laserpunt moet naar rechts bewegen om de eerste punt te overlappen.
  De schroef linksonder moet rechtsom worden gedraaid. Raadpleeg de onderstaande afbeelding.




  Voor #5:
  De rode laserstip moet naar links bewegen om de eerste stip te overlappen.
  De schroef linksonder moet tegen de klok in worden gedraaid.
  Raadpleeg de onderstaande afbeelding.





  Voor #6:
  De rode laserstip moet eerst naar rechts en vervolgens naar boven bewegen om de eerste stip te overlappen.
  De schroef linksonder moet met de klok mee worden gedraaid om de stip naar rechts te laten bewegen.
  De schroef rechtsboven moet tegen de klok in worden gedraaid om de stip omhoog te laten bewegen.
  Raadpleeg de onderstaande afbeelding.





  Voor #7:
  De rode laserstip moet recht omhoog gaan om de eerste stip te overlappen.
  De schroef rechtsboven moet tegen de klok in worden gedraaid. Raadpleeg de onderstaande afbeelding.





  Voor #8:
  De rode laserstip moet naar linksboven gaan om de eerste stip te overlappen
  De schroef rechtsonder moet met de klok mee worden gedraaid. Raadpleeg de onderstaande afbeelding.





• Gelieve aan te draaien de moer na het afstellen van de schroef door deze te draaien rechtsom.



• Gebruik de link om het bestand te downloaden en gebruik 3 mm transparant acryl om te graveren en te snijden.



• De cirkel van de tool zal overeenkomen met de ingang zoals weergegeven op de onderstaande afbeelding.

• Als uw machine niet door een bepaald gebied van het bed kan snijden, moet u een tijdelijk hulpmiddel maken.

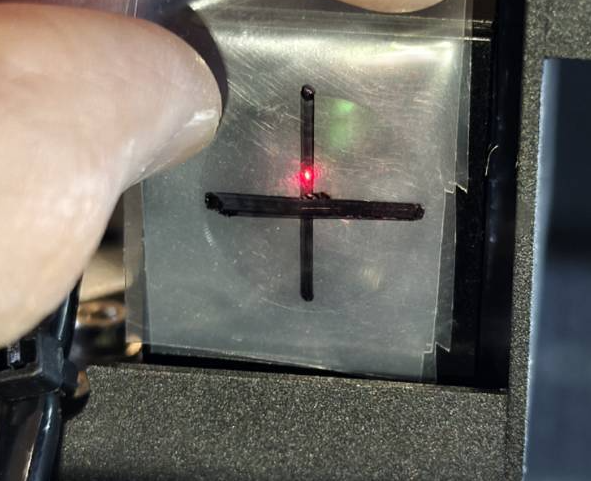

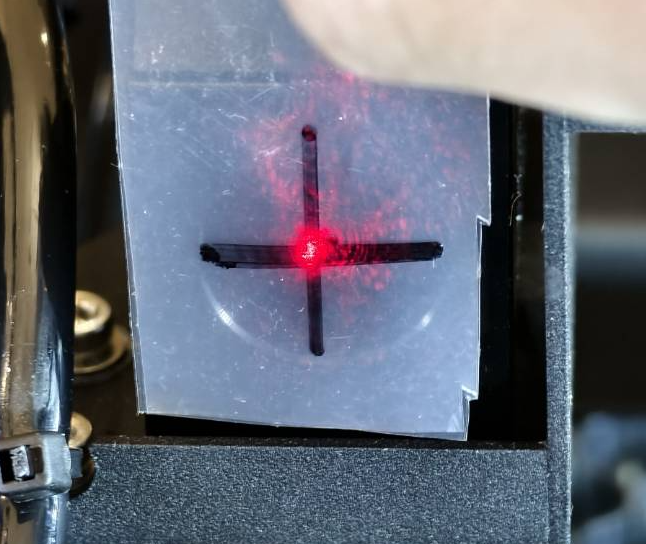

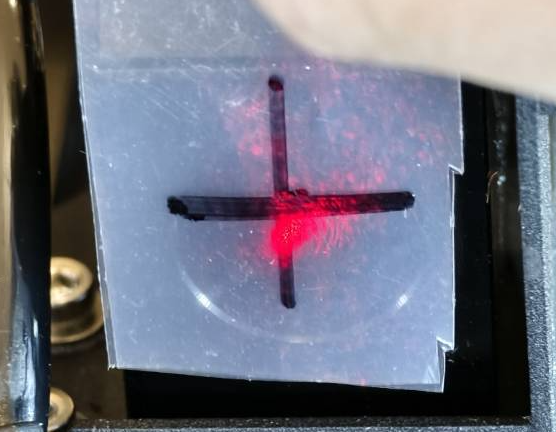

  Gebruik een stuk doorzichtig plakband en vouw het zo dat het plakkerige deel ingesloten is.
  Teken twee lijnen zoals weergegeven op de onderstaande foto's.



• Het midden van de lijnen op het plakband zal het midden van de ronde opening zijn.
  (Tip: markeer twee punten zoals de rode punten op de onderstaande foto om de lijnen op het plakband uit te lijnen.)


• Zodra u het hulpmiddel hebt, beweeg de laserkop naar het midden.

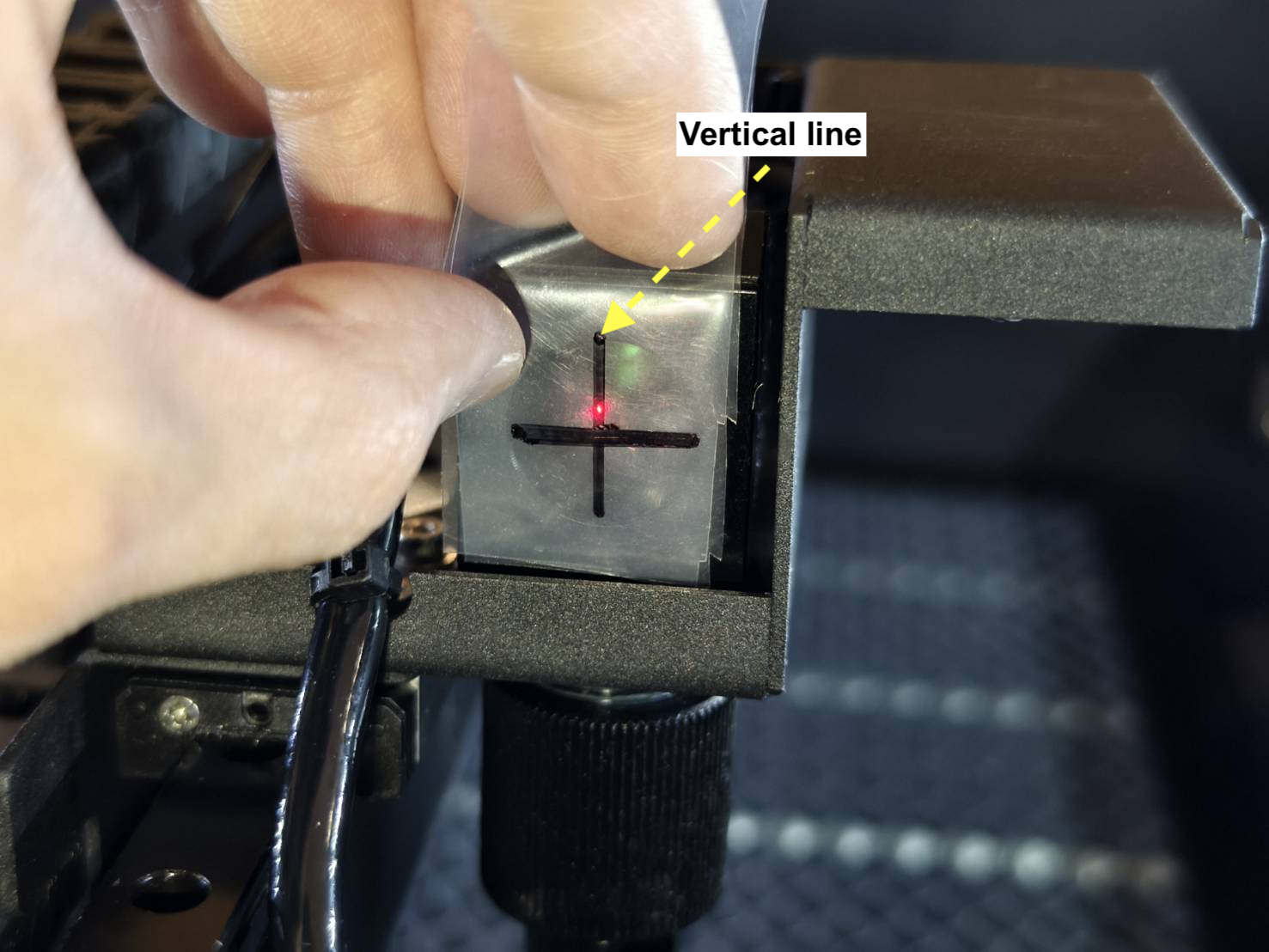

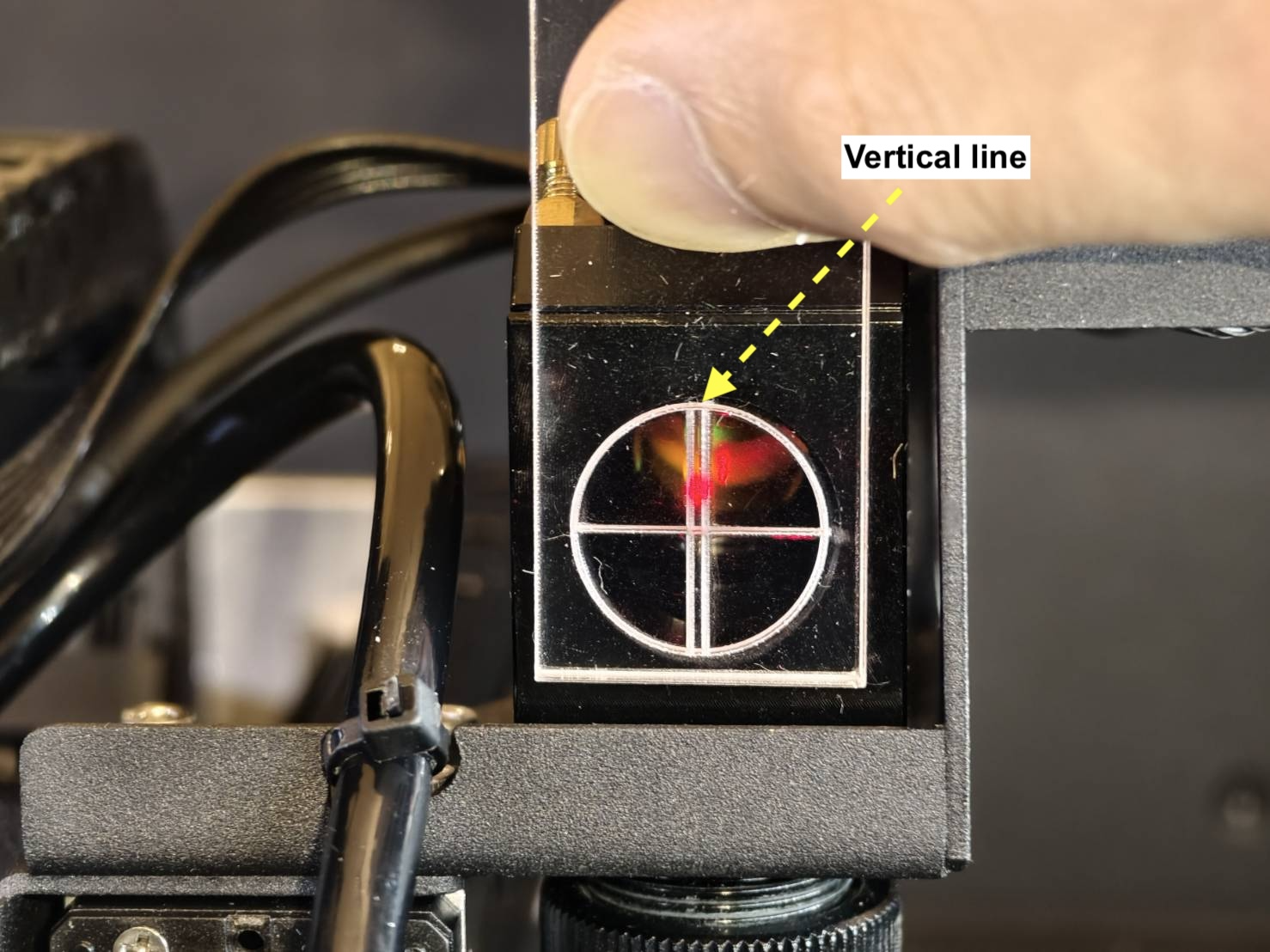

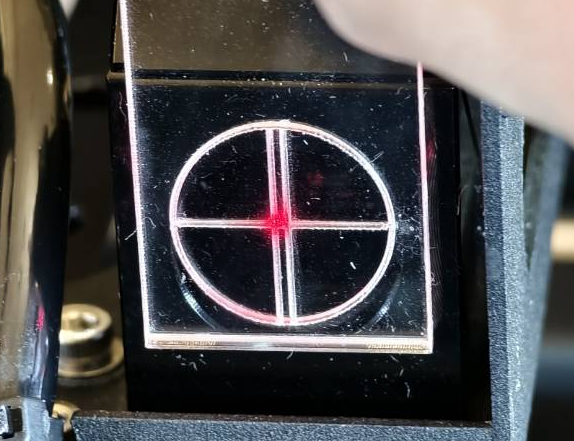

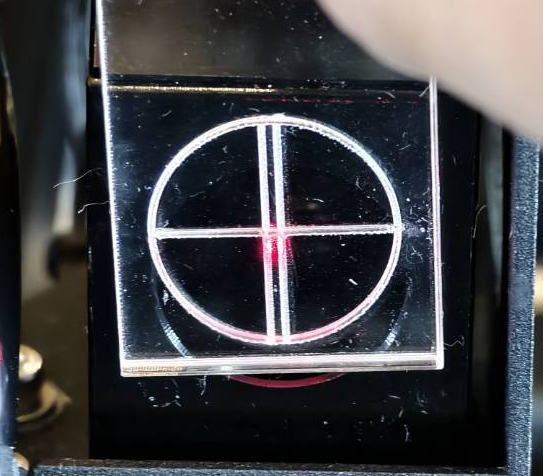

• Controleer de verticalee lijn met het hulpmiddel.

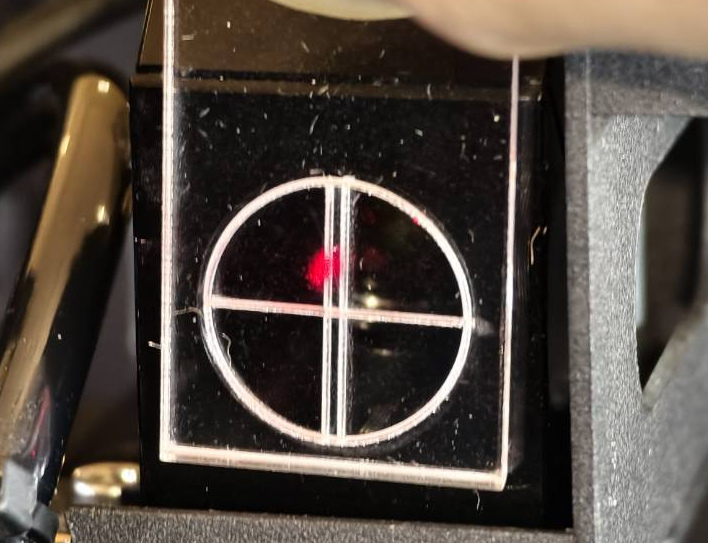

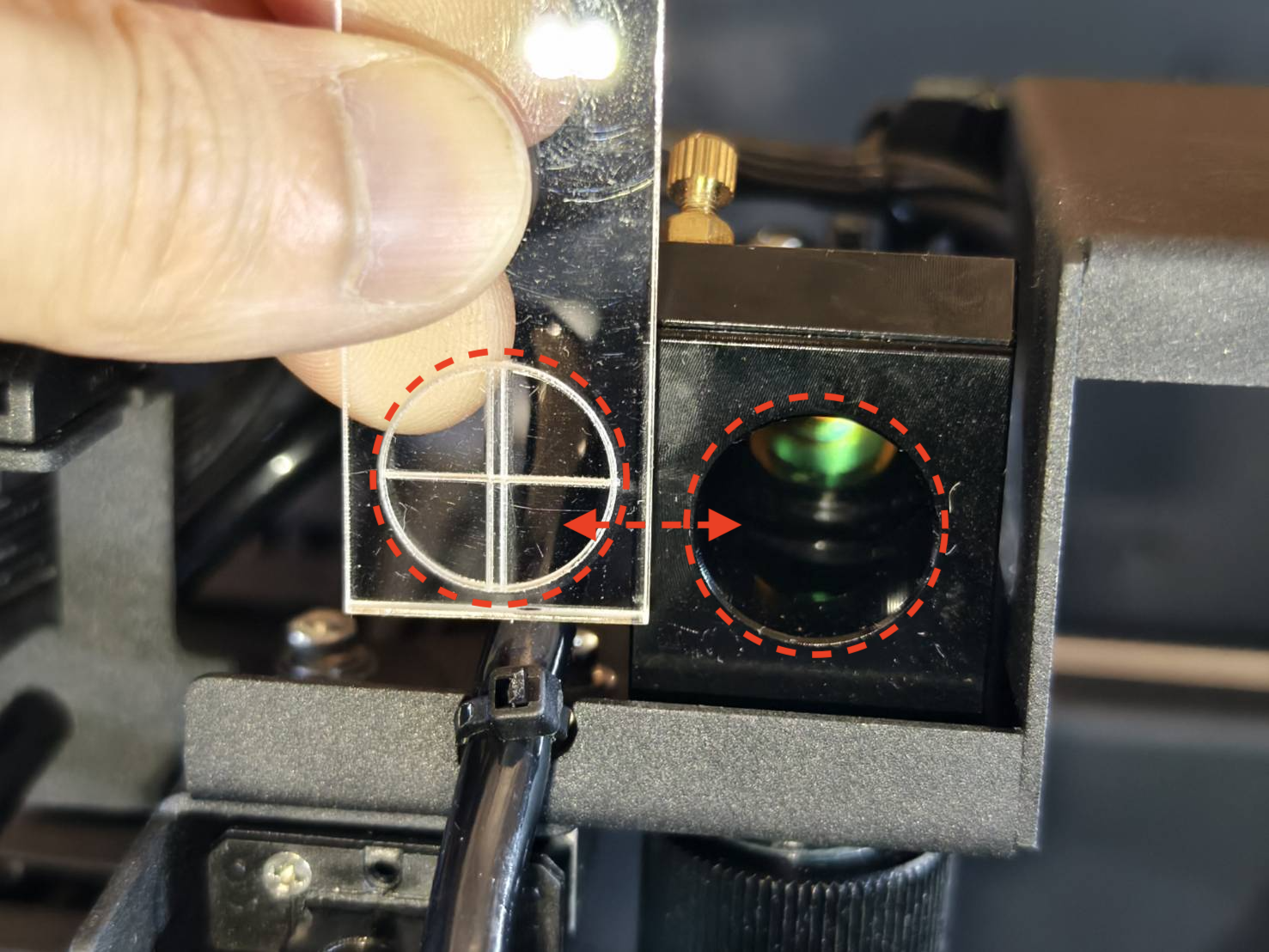

  Lijn de cirkel of punten van het hulpmiddel uit met de opening en controleer de positie van de rode laserstip.


  Acryl
  Goed voorbeeld		Slecht voorbeeld

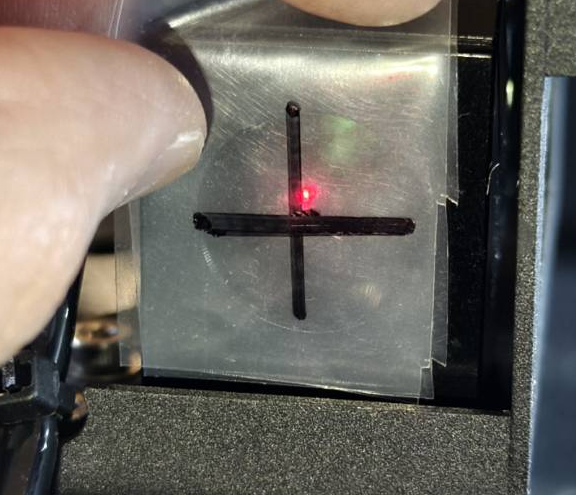

  Plakband
  Goed - Gecentreerd	Slecht - Niet gecentreerd

• Goed resultaat >> Stap 11

• Slecht resultaat >> Stap 10.1

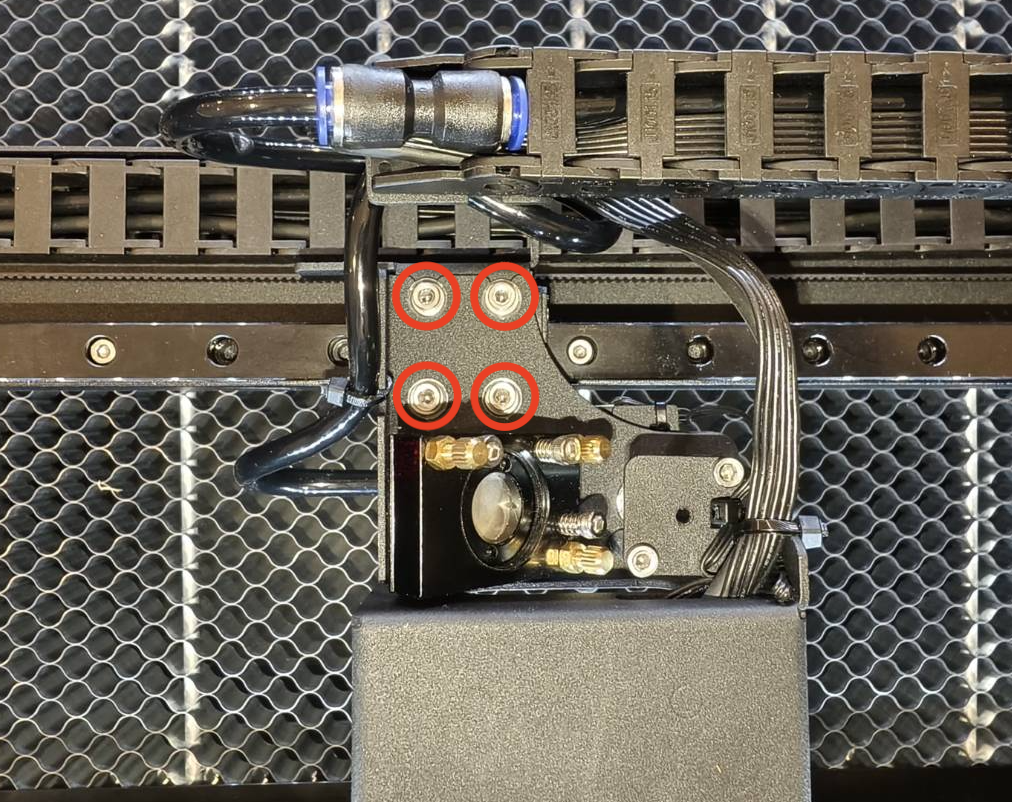

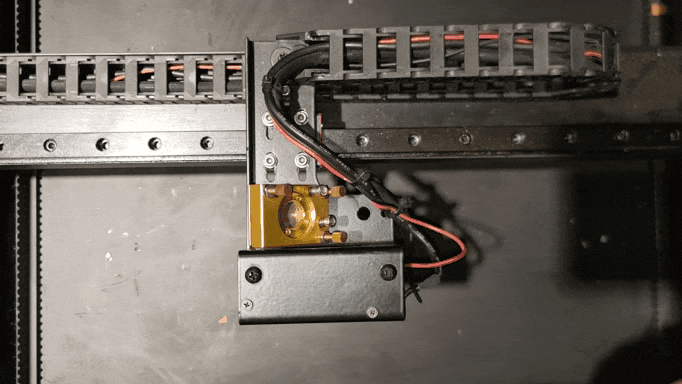

• Draai deze 4 schroeven lichtjes los, verwijder ze niet en maak ze niet te los.


  • Na het losdraaien van de schroeven kan de kop nu naar binnen of naar buiten worden geschoven.
    • Naar buiten schuiven:



    • Naar binnen schuiven:



• Draai na het verplaatsen van de kop de schroeven weer vast.

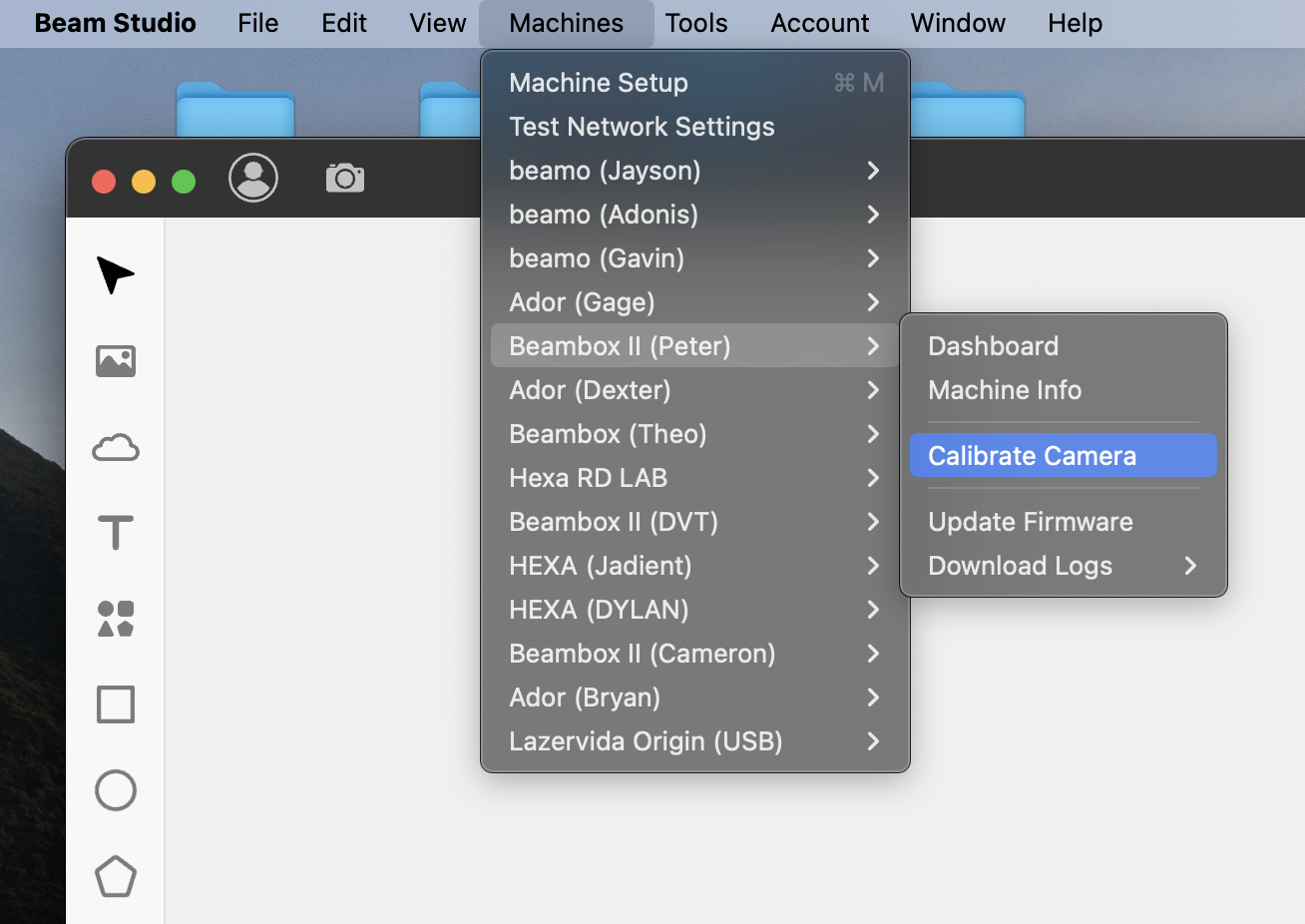

• Voer de camerakalibratie uit in Beam Studio.
  (Dit kan als laatste stap worden uitgevoerd nadat alle uitlijning van het optische pad is voltooid.)


• Verplaats de laserkop naar het midden.

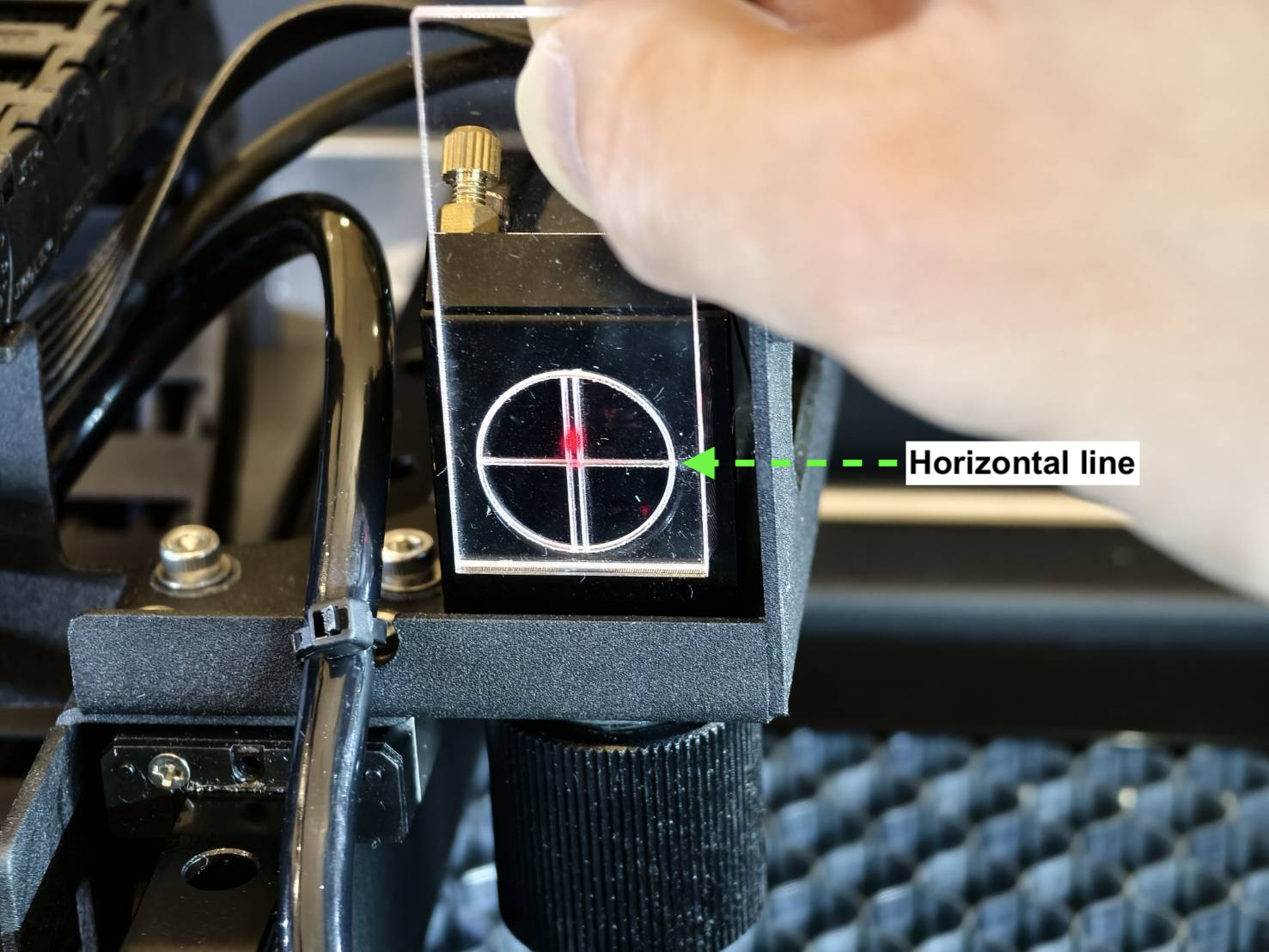

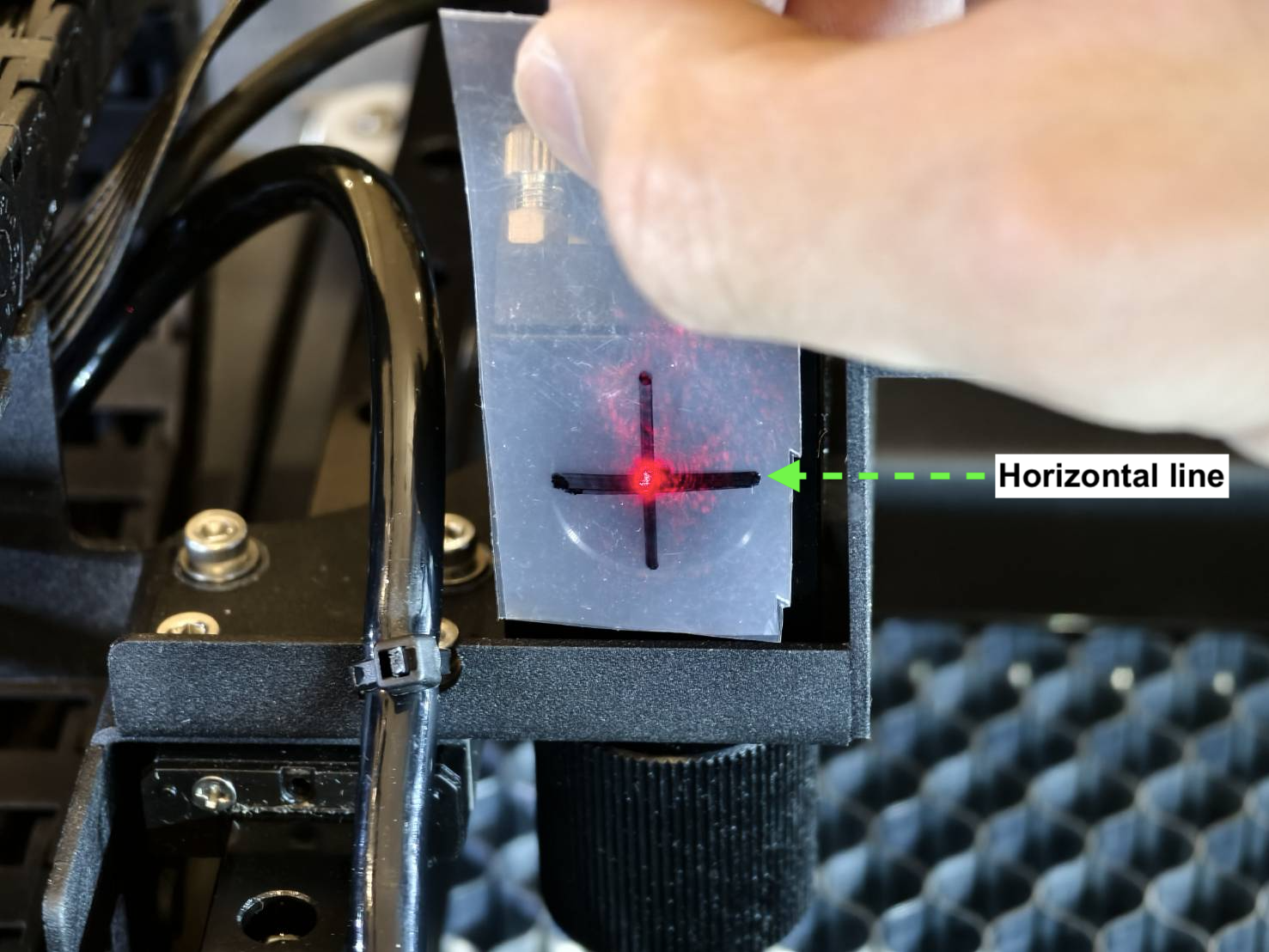

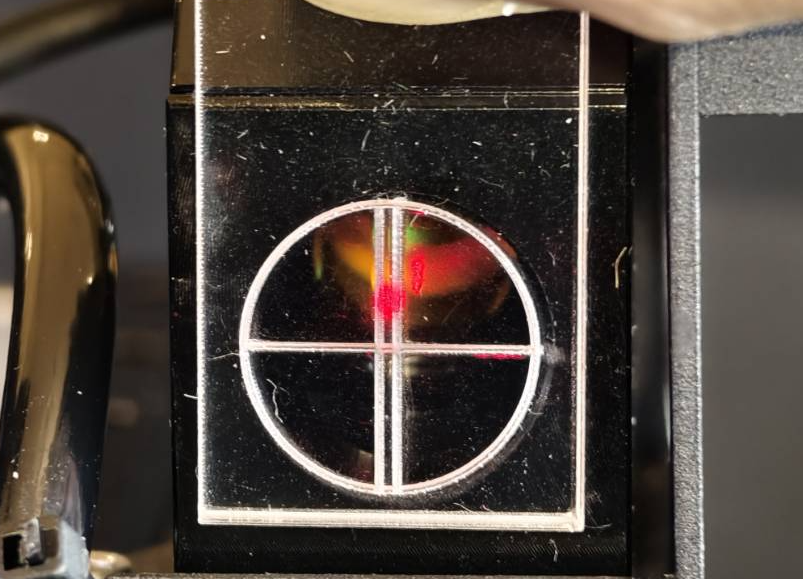

• Controleer de horizontale lijn met het gereedschap.
  Lijn de cirkel of punten van het hulpmiddel uit met de opening en controleer de positie van de rode laserstip.

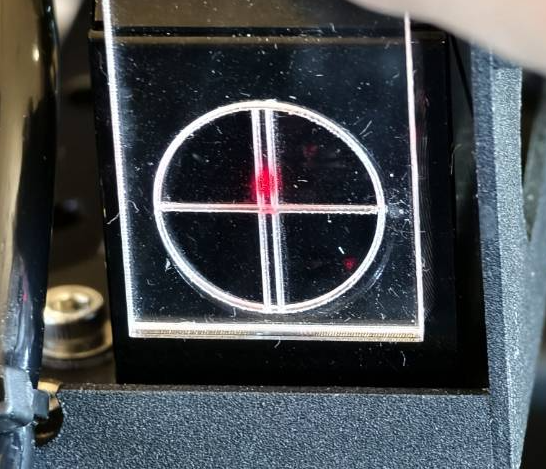

  Acryl
  Goed - Gecentreerd		Acceptabel - Boven	Slecht - Onder

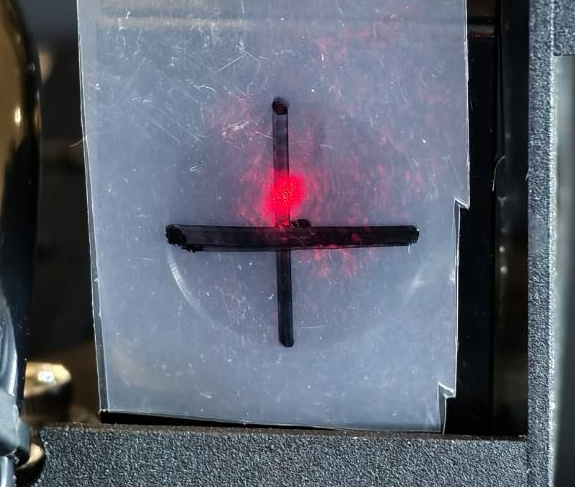

  Plakband
  Goed - Gecentreerd	Acceptabel - Boven	Slecht - Onder

• Goed of acceptabel resultaat >> Stap 12

• Slecht resultaat >> Neem contact op met de klantenservice
  • Mogelijke oorzaak:
    • De hoek van de laserstraal wijkt te veel af en moet worden bijgesteld of vervangen.

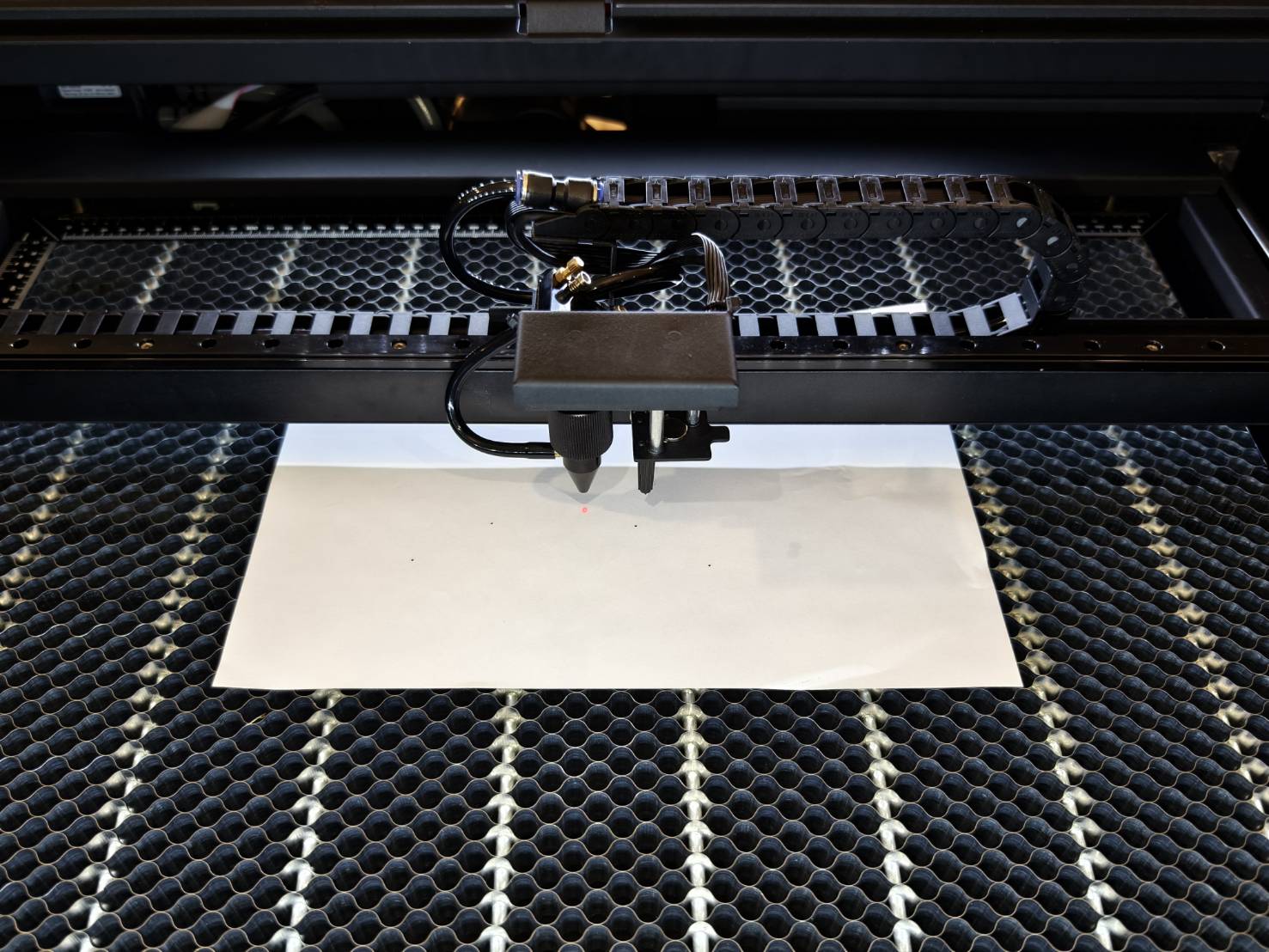

• Verplaats de laserkop naar het midden van het bed en plaats een vel papier onder de spuitmond.
  Verhoog of verlaag het bed om een afstand van ongeveer 5 mm tot 10 mm tussen het papier en de spuitmond te krijgen.

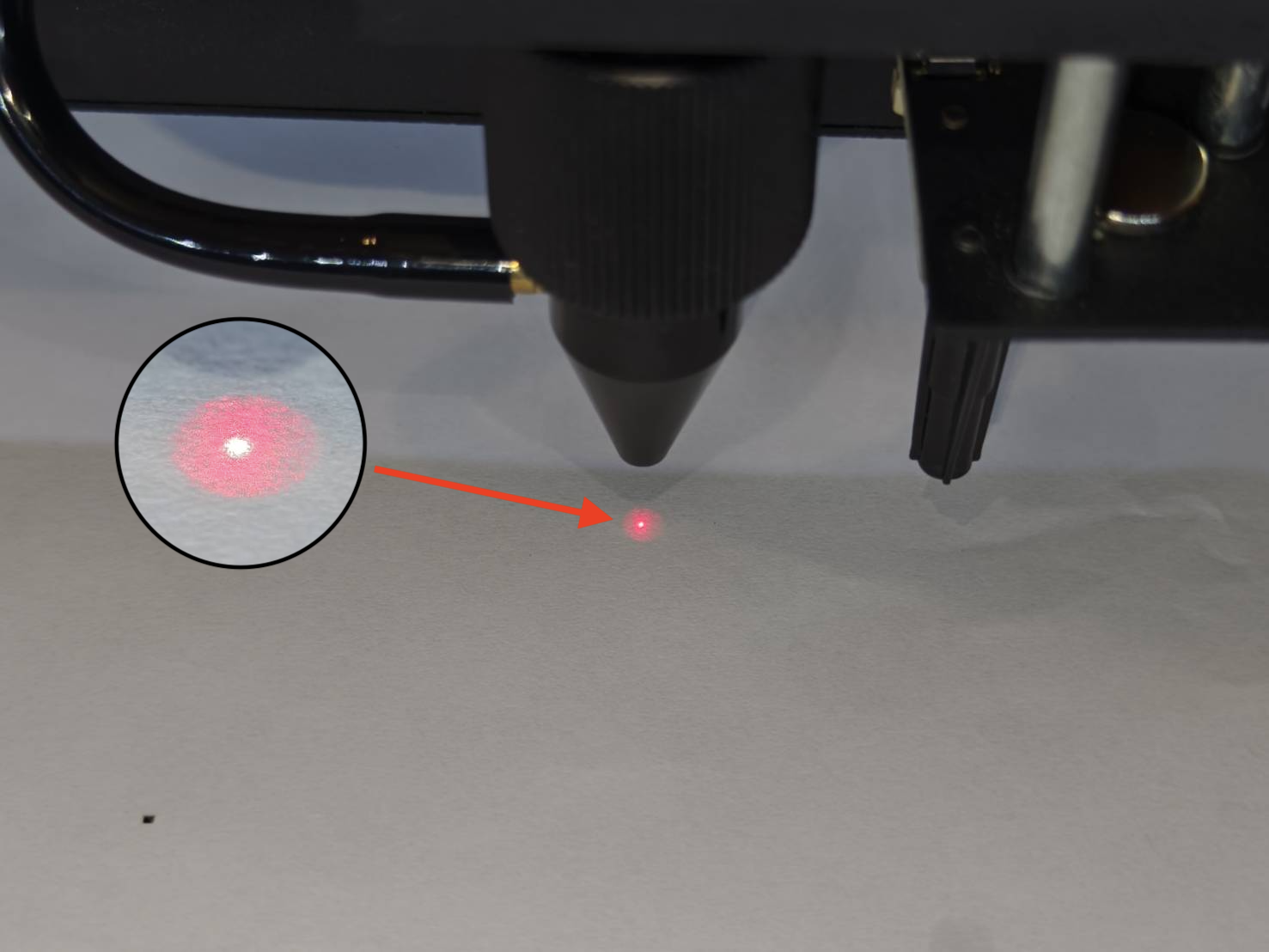

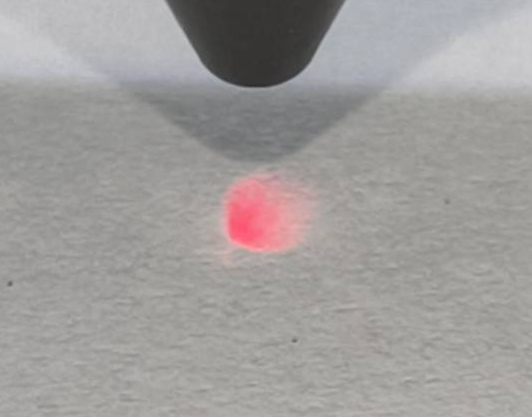

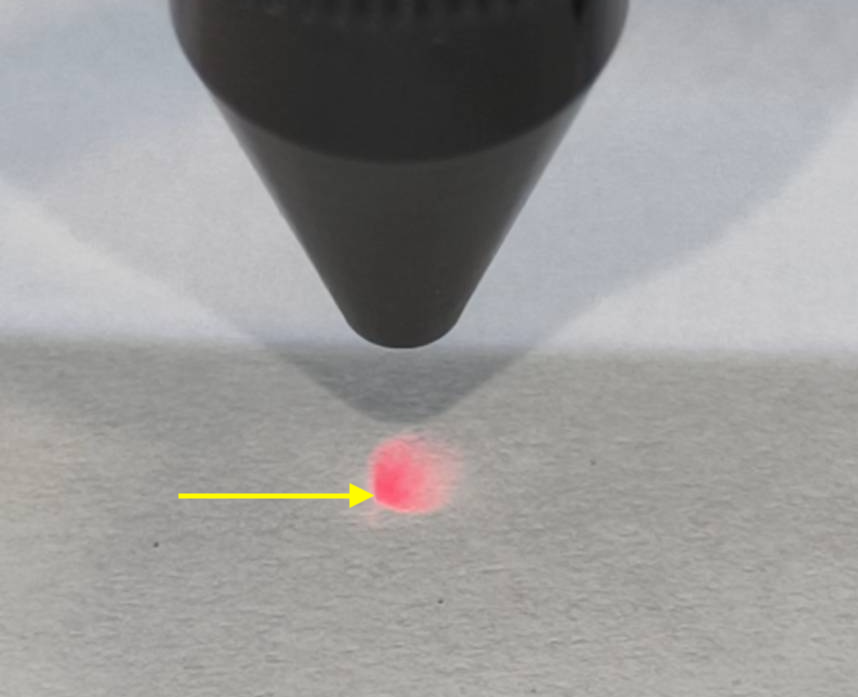

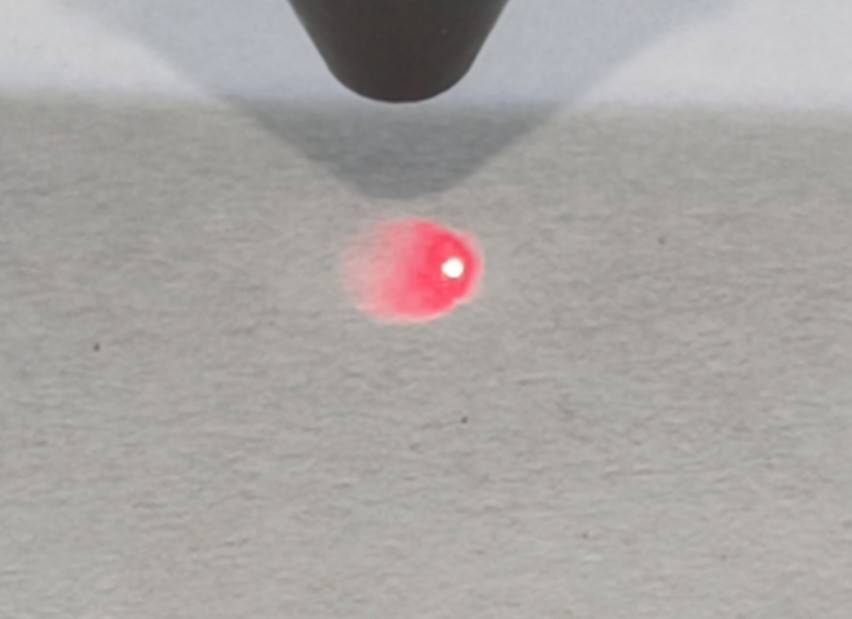

• Controleer of er een gefocuste rode laserstip of rood licht zichtbaar is, zoals op de onderstaande foto.



  Goed resultaat - Gecentreerd	Slecht resultaat - Geen stip	Slecht resultaat - Niet gecentreerd

• Goed resultaat >> Stap 13

• Slecht resultaat >> Stap 12.1

• Deze stap leert u hoe u het verticalee pad van de 3e spiegel naar het bed kunt uitlijnen door de schroeven op de 3e spiegel aan te passen.
  Er zitten drie schroeven op de 3e spiegel. Door deze met de klok mee of tegen de klok in te draaien, verandert het verticalee straalpad, wat betekent dat de positie van de kleine stip op de tape zal veranderen.



• Leer alstublieft hoe u de moer op de juiste manier kunt losdraaien.
  Gebruik de tang om de schroef vast te houden en draai vervolgens de moer los met de dubbele steeksleutel door deze tegen de klok in te draaien.

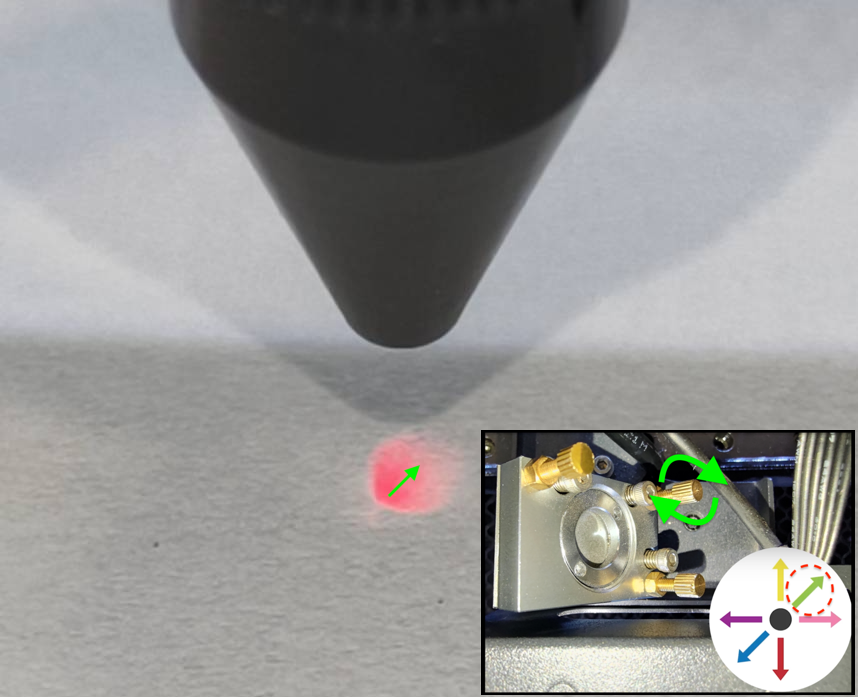

• Hoe bepalen we de positie van de laserstip?
  Als de gefocuste stip ontbreekt, kunt u het rode licht zien. Het sterkere gebied geeft de positie van uw stip aan.


  Voorbeeld

  Het licht is sterker, zoals aangegeven op de foto, wat aanduidt dat de stip zich linksonder moet bevinden.

  Om de stip naar het midden te verplaatsen, moet deze omhoog en naar rechts. Het wordt daarom aanbevolen om de rechterbovenschroef met de klok mee te draaien.

  Demonstratie

• Gelieve aan te draaien de moer na het afstellen van de schroef door deze te draaien rechtsom.


• De afstelling is zonder problemen voltooid >> Stap 13

• Hoe ik ook afstel, de stip wordt niet weergegeven of kan niet worden gecentreerd >>
  • Gebruik de link om een geavanceerde afstelling uit te voeren.
    >> Geavanceerde afstelling van het optische pad
  • Keer na de afstelling terug naar Stap 12.1 in dit artikel om de rode stip af te stellen.

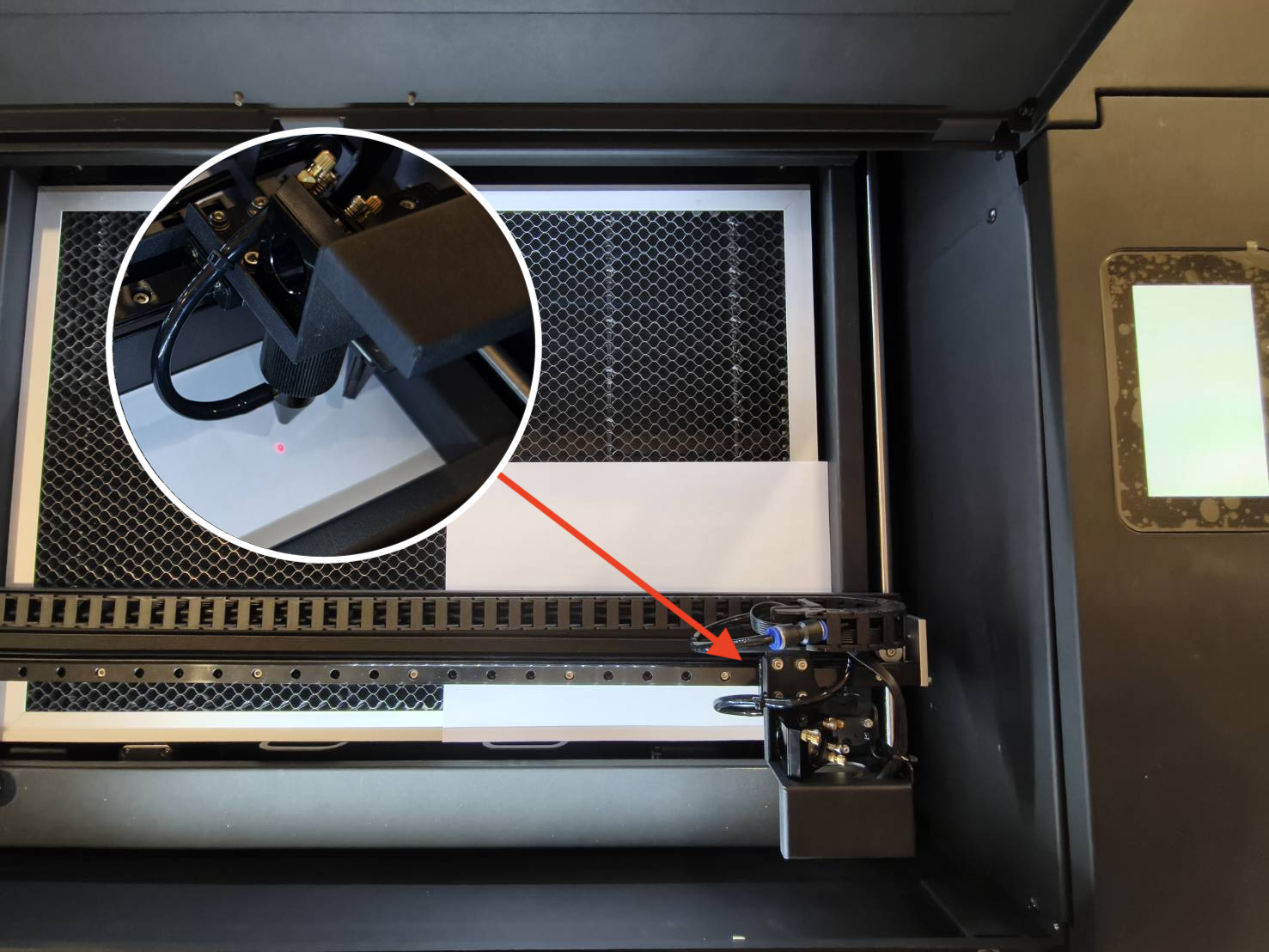

• Verplaats de laserkop naar de rechteronderhoek van het werkblad en plaats een stuk papier onder de spuitmond.
  Verhoog of verlaag het bed om een afstand van ongeveer 5 mm tot 10 mm tussen het papier en de spuitmond te krijgen.

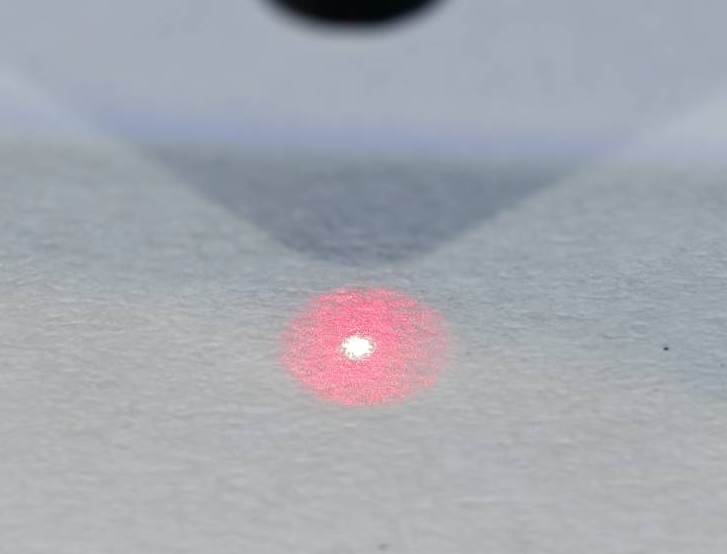

• Controleer of er een gefocuste rode laserstip of rood licht zichtbaar is, zoals op de onderstaande foto.



  Goed resultaat - Gecentreerd	Slecht resultaat - Geen stip	Slecht resultaat - Niet gecentreerd

• Goed resultaat >> Stap 14

• Slecht resultaat >> Stap 13.1

• Deze stap leert u hoe u het verticalee pad van de 3e spiegel naar het bed kunt uitlijnen door de schroeven op de 3e spiegel aan te passen.
  Er zitten drie schroeven op de 3e spiegel. Door deze met de klok mee of tegen de klok in te draaien, verandert het verticalee straalpad, wat betekent dat de positie van de kleine stip op de tape zal veranderen.



• Leer alstublieft hoe u de moer op de juiste manier kunt losdraaien.
  Gebruik de tang om de schroef vast te houden en draai vervolgens de moer los met de dubbele steeksleutel door deze tegen de klok in te draaien.


• Hoe bepaal je de positie van de laserstip?
  Als de gefocuste stip ontbreekt, kunt u het rode licht zien. Het sterkste gebied geeft de positie van uw stip aan.


  Voorbeeld

  Het licht is sterker zoals aangegeven op de foto en het geeft aan dat de stip zich linksonder moet bevinden.

  Om de stip naar het midden te verplaatsen, moet deze omhoog en naar rechts. Het wordt daarom aanbevolen om de rechterbovenschroef met de klok mee te draaien.

  Demonstratie

• Gelieve aan te draaien de moer na het afstellen van de schroef door deze te draaien rechtsom.



• De afstelling is zonder problemen voltooid >> Stap 14

• Hoe ik ook afstel, de stip wordt niet weergegeven of kan niet worden gecentreerd >>
  • Terug naar Stap 12.1 en zorg ervoor dat de stip in het midden van het werkblad is gecentreerd.
  • Ga na het afstellen direct door naar Stap 14.

Stapoverzicht - Midden

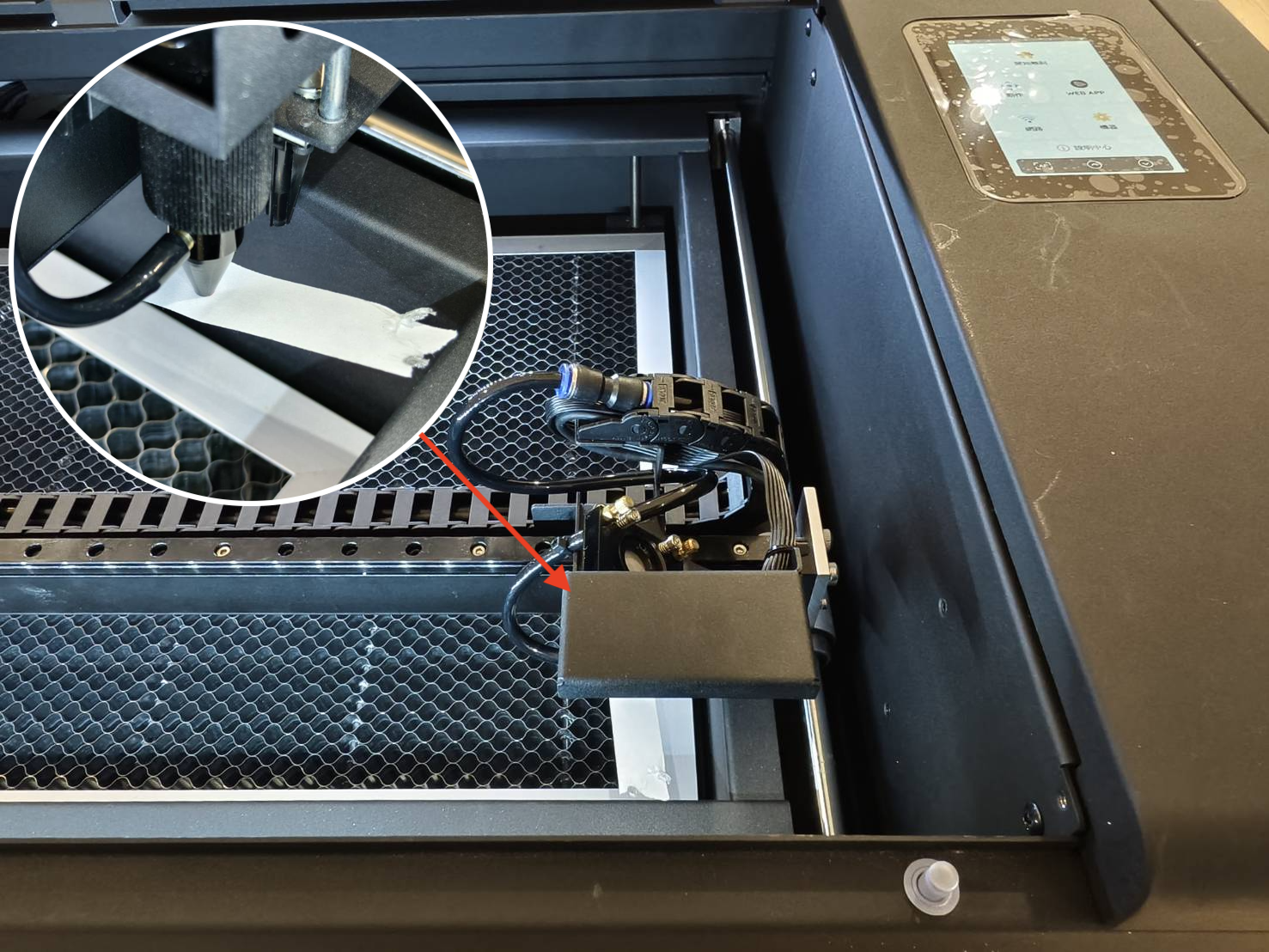

• Plaats een enkellaagse tape op de spuitmond, beweeg de laserkop naar het midden van het werkblad, sluit de deur en geef één puls.



• Demonstratie

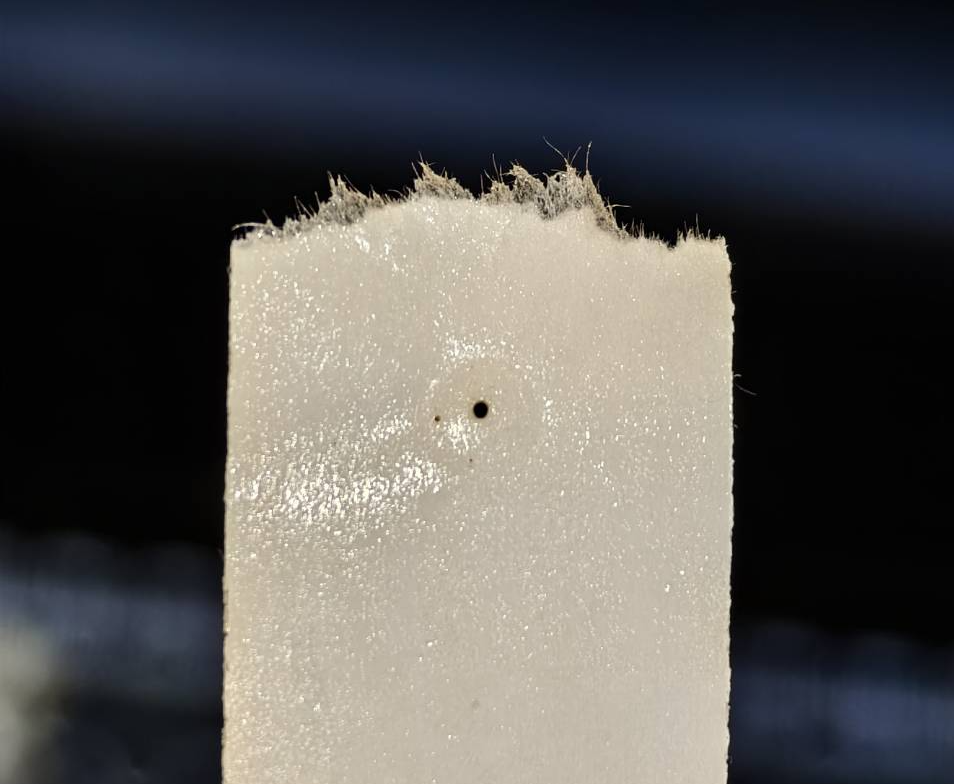

• Verwijder de tape en controleer of de stip rond is.

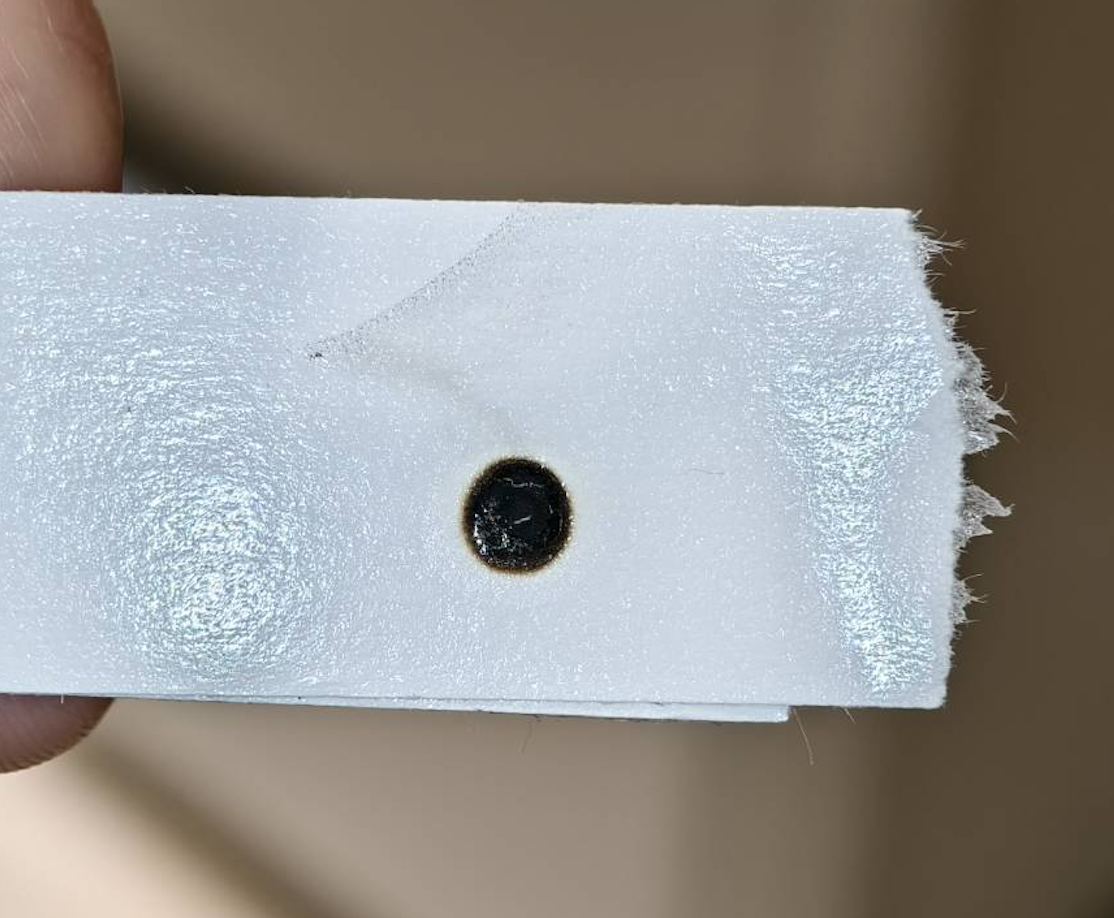

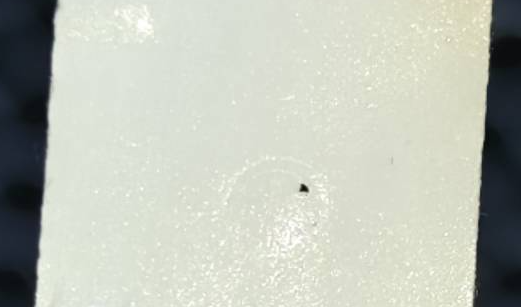

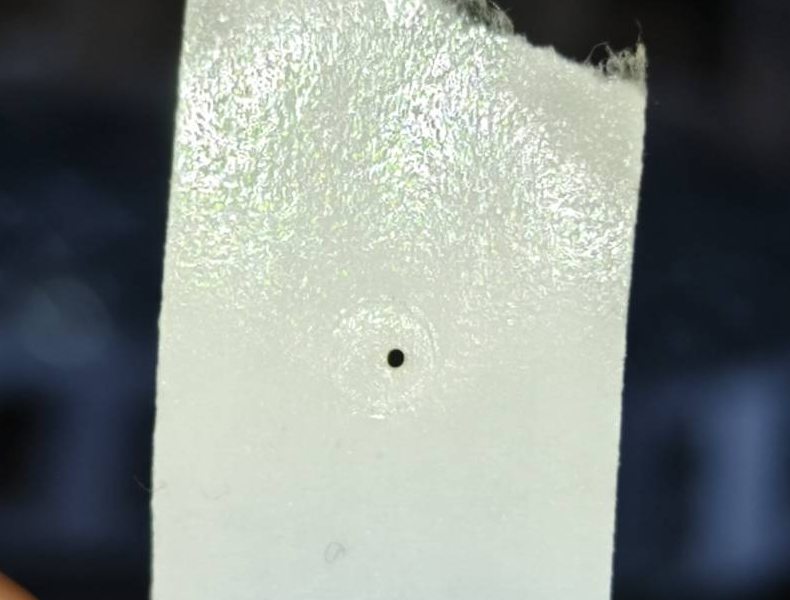

  • Goed voorbeeld - Gecentreerd en rond:

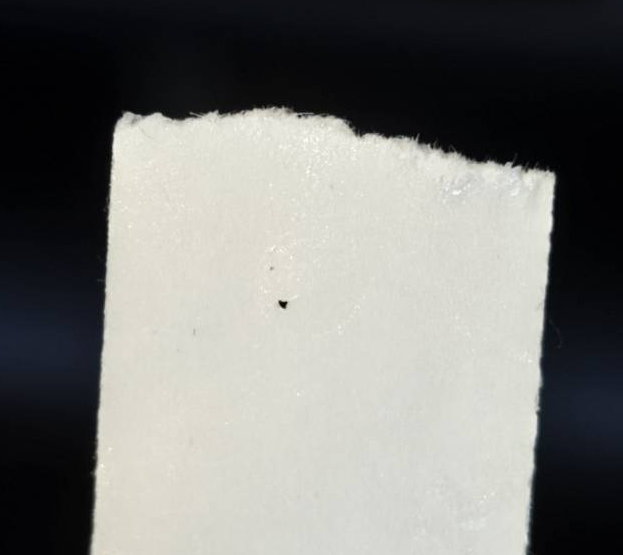

  • Acceptabel voorbeeld - Rond maar iets uit het midden:

  • Slechte voorbeelden - Niet rond:




• Goed of acceptabel resultaat >> Stap 15

• Slecht resultaat >> Stap 14.1

• Helemaal geen verbrande stip >> Geavanceerde afstelling van het optische pad
  • Ga na de geavanceerde afstelling terug naar Stap 14 om de stip opnieuw te controleren.

• Bepaal de positie van de verticalee stip en richt op de schroef en zijn draairichting. Eerst moet u het volledige gebied kennen waarbinnen de stip kan bewegen.
  Dit is in feite hetzelfde gebied als de spuitmond. De ingedrukte markering op de tape geeft dit gebied aan.


• Zoek vervolgens het nummer dat overeenkomt met de positie van uw verticale stip.

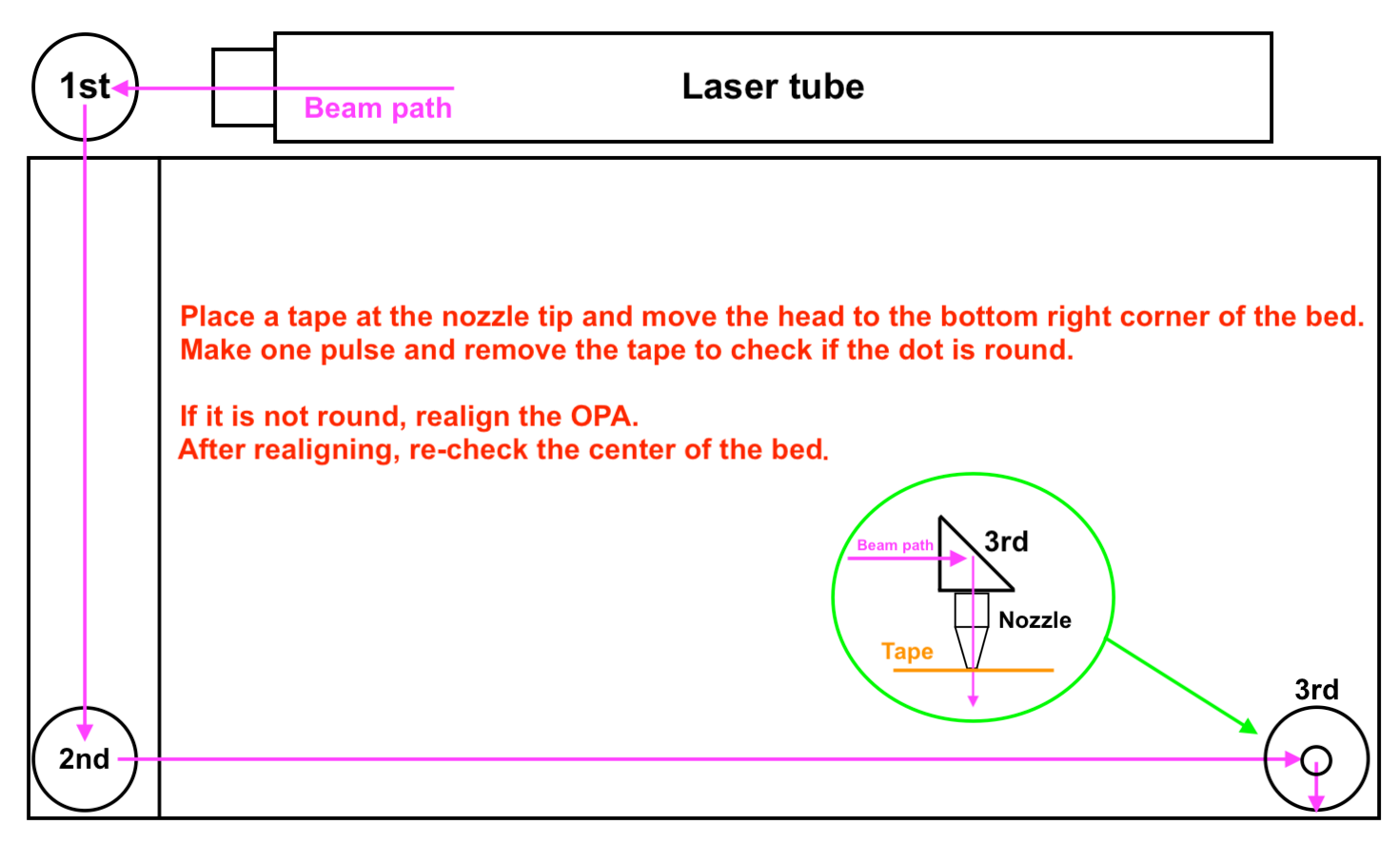

• Schematische weergave:
• Leer hoe u de moer correct losdraait:
  Gebruik de tang om de schroef vast te houden en draai vervolgens de moer los met de dubbele steeksleutel door deze tegen de klok in te draaien.



• Nadat u de schroef heeft afgesteld, moet u een nieuwe tape aanbrengen en opnieuw een puls geven om de positie van de stip te controleren.



• Werkwijze demonstratie:


• Als u moeite heeft met deze methode, kunt u de rode stip gebruiken om de geschatte locatie van het daadwerkelijke CO2-pad te bepalen en vervolgens een puls te geven.



• Gelieve aan te draaien de moer na het afstellen van de schroef door deze te draaien rechtsom.


Stapoverzicht - Rechtsonder

• Plaats een enkellaagse tape Beweeg de laserkop naar de rechteronderhoek van het werkblad, sluit de deur en geef één puls.



• Demonstratie



• Verwijder de tape en controleer of de stip rond is.
  • Goed voorbeeld - Gecentreerd en rond:


  • Acceptabel voorbeeld - Rond maar iets uit het midden:

  • Slechte voorbeelden - Niet rond:




• Goed of acceptabel resultaat >> Het werk is klaar!(Als uw kop was afgesteld in Stap 10.1, vergeet dan niet om de camera calibratie)

• Slecht resultaat >> Stap 15.1

• Helemaal geen verbrande stip >> Geavanceerde afstelling van het optische pad
  • Ga na de geavanceerde afstelling terug naar Stap 14 om de stip opnieuw te controleren.

• Bepaal de positie van de verticalee stip en richt op de schroef en zijn draairichting. Eerst moet u het hele gebied kennen waar de stip zich naartoe kan bewegen.
  Dit is in feite hetzelfde gebied als de spuitmond. De ingedrukte markering op de tape geeft dit gebied aan.


• Zoek vervolgens het nummer dat overeenkomt met de positie van uw verticale stip.
• Schematische weergave:
• Leer hoe u de moer correct losdraait:
  Gebruik de tang om de schroef vast te houden en draai vervolgens de moer los met de dubbele steeksleutel door deze tegen de klok in te draaien.



• Nadat u de schroef heeft afgesteld, moet u een nieuwe tape aanbrengen en opnieuw een puls geven om de positie van de stip te controleren.



• Werkwijze demonstratie:



• Als u moeite heeft met deze methode, kunt u de rode stip gebruiken om de geschatte locatie van het daadwerkelijke CO2-pad te bepalen en vervolgens een puls te geven.



• Gelieve aan te draaien de moer na het afstellen van de schroef door deze te draaien rechtsom.


• De afstelling is zonder problemen uitgevoerd >> Stap 14 (Controleer opnieuw de middenstip)

• De middenstip en de rechteronderstip kunnen niet tegelijkertijd worden gecentreerd >>
  Verzamelen van tape met brandmerken (stap 16)

• Verzamel het merkteken van de eerste spiegel.
  Plaats dubbelzijdig plakband op de rode lichtzender in een hoek van 90 graden ten opzichte van de straal en maak 5 pulsen.



• Plak het resultaat op een vel papier en noteer de locatie.


• Verzamel de merktekens van de eerste tot tweede spiegel.
  Plaats dubbelzijdig plakband op de tweede spiegel in een hoek van 90 graden ten opzichte van de straal en maak 3 pulsen voor de linkerbovenhoek en nog 3 pulsen voor de linkeronderhoek.



• Plak het resultaat op een vel papier en noteer de locatie.


• Verzamel de merktekens van de tweede tot derde spiegelingang.
  Plaats dubbelzijdig plakband op de derde spiegel in een hoek van 90 graden ten opzichte van de straal en maak 3 pulsen voor het midden van de linkerkant en nog 3 pulsen voor het midden van de rechterkant.



• Plak het resultaat op een vel papier en noteer de locatie.


• Verzamel het merkteken van de middelste spuitmond.
  Plaats een enkellaags plakband op de spuitmond, beweeg de laserkop naar het midden van het werkblad en maak één puls.



• Plak het resultaat op een vel papier en noteer de locatie.


• Verzamel het merkteken van de rechteronderspuitmond.
  Plaats een enkellaags plakband op de spuitmond, beweeg de laserkop naar de rechteronderhoek van het werkblad en maak één puls.



• Plak het resultaat op een vel papier en noteer de locatie.


• Verzamel de merktekens van de tweede tot derde spiegelingang van linksboven naar rechtsboven.
  Plaats dubbelzijdig plakband op de derde spiegel in een hoek van 90 graden ten opzichte van de straal en maak 3 pulsen voor de linkerbovenhoek en nog 3 pulsen voor de rechterbovenhoek.



• Plak het resultaat op een vel papier en noteer de locatie.


• Verzamel de merktekens van de tweede tot derde spiegelingang van linksonder naar rechtsonder.
  Plaats dubbelzijdig plakband op de derde spiegel in een hoek van 90 graden ten opzichte van de straal en maak 3 pulsen voor de linkeronderhoek en nog 3 pulsen voor de rechteronderhoek.



• Plak het resultaat op een vel papier en noteer de locatie.


• Maak tot slot een close-upfoto van de stippen op de spuitmond.
