Aanbevolen frequentie
Eenmaal per 3 maanden
Opmerkingen:Om breuk van de glazen laserbuis door warmteontwikkeling tijdens laserexcitatie en verstopping van de waterpomp te voorkomen, is het noodzakelijk om het koeleffect te behouden met voldoende gedestilleerd water.
Benodigdheden
Zelf te verzorgen:
* 400 ml gedestilleerd of gedemineraliseerd water
1｜Punttang
2｜Papieren doek of poetslap
3｜Waterreservoir
Meegeleverd in de accessoiredoos:
4｜Torx schroevendraaier
5｜3mm inbussleutel
6｜Dubbele steeksleutel
7｜Trechter
Dit hoofdstuk geeft instructies over twee onderdelen van het vervangen van het koelwater. Raadpleeg de stap die voor u van toepassing is.
Als u de machine voor het eerst gebruikt of als het water niet erg vuil is, kunt u stappen 1 tot en met 7 overslaan en doorgaan naar stap 8, water toevoegen.
Stap 10 - Water bijvullen
b. Plaats de trechter.
c. Giet het water er langzaam in tot het reservoir voor 50% gevuld is.
d. Sluit de pompdop.
e. Ga naar "Onderhoudsmodus" en wacht tot het apparaat de uitgangspositie heeft bereikt. Druk vervolgens op de knop "Pomp" om de waterpomp in te schakelen.
f. Wanneer het waterniveau in de tank daalt, druk dan nogmaals op de knop "Pomp" om de pomp uit te schakelen. Vul meer water bij tot de tank voor 80% gevuld is.
g. Herhaal de bovenstaande stap totdat het waterniveau op 80% blijft en niet meer daalt.
#END
ⓘ Er zijn twee methoden om het water uit de laserbuis af te voeren.
Als u besluit de laserbuis niet te verplaatsen, kunt u stappen 1 tot en met 3 overslaan.
Als u besluit de laserbuis niet te verplaatsen, kunt u stappen 1 tot en met 3 overslaan.
a. Til de laserbuis op om het water te laten wegstromen.
Let op: het optische pad moet opnieuw worden uitgelijnd na het verplaatsen van de laserbuis.
Afstelling optisch pad
b. Blaas in de slang om het water eruit te helpen stromen.
Stap 1 - Trek de stekker uit het stopcontact
(Sla deze stap over als u ervoor kiest de buis niet te verplaatsen.)- Schakel de machine uit en trek de stekker uit het stopcontact voordat u water ververst of toevoegt.

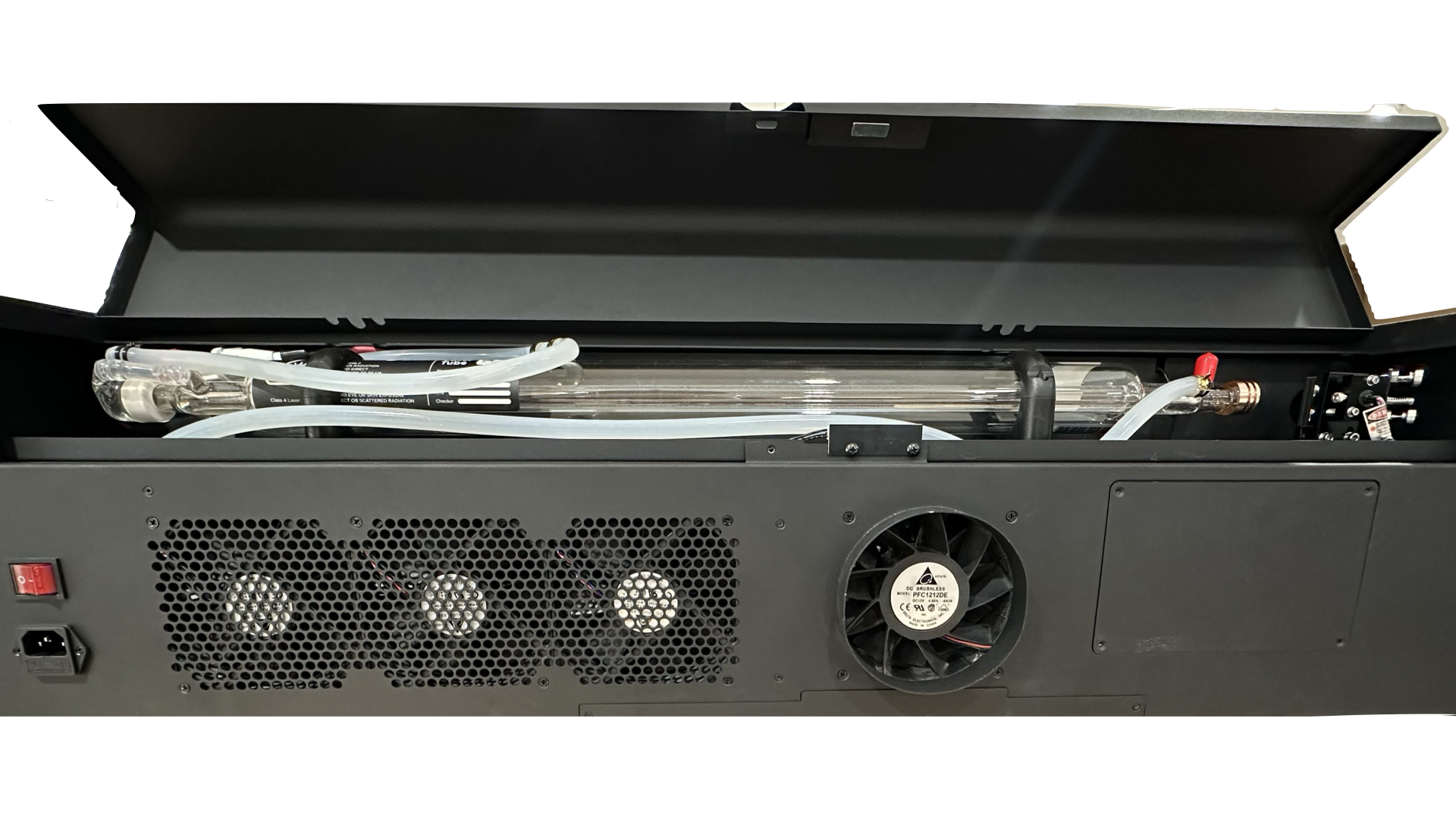

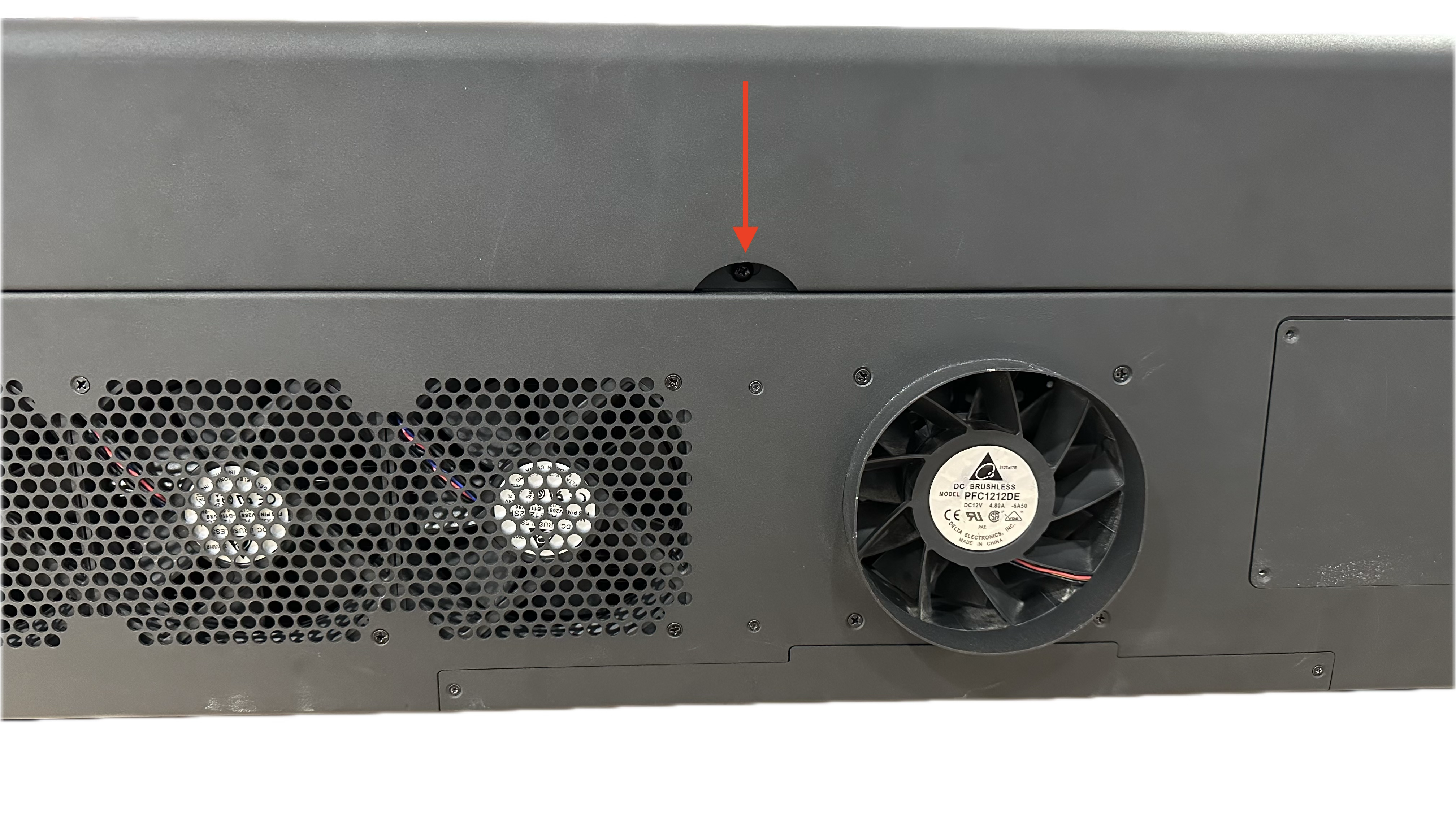

- Gebruik een schroevendraaier om de schroef van de achterklep te verwijderen en til vervolgens de klep op.

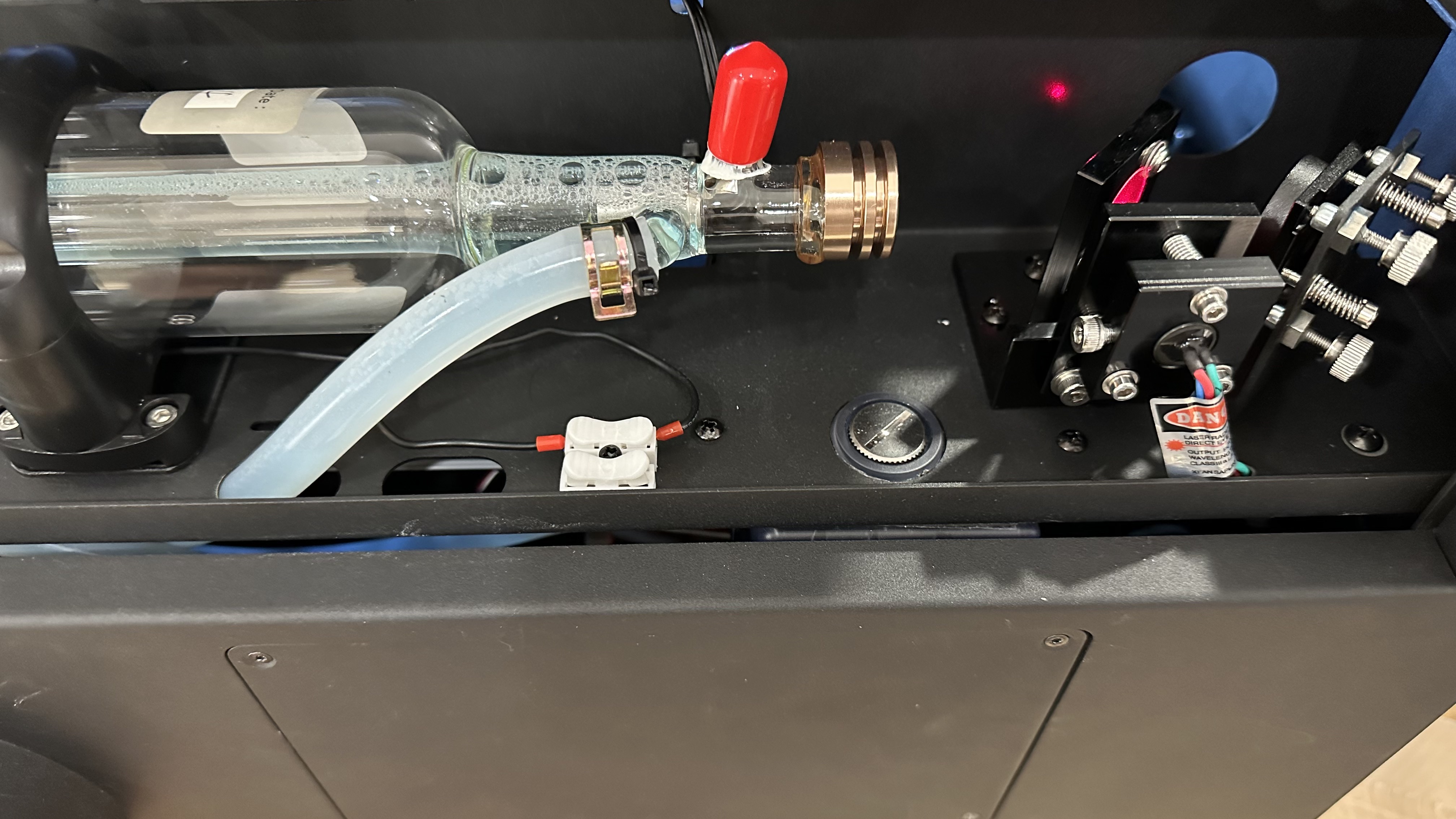

- De laserbuis heeft twee uiteinden: de hoogspanningszijde bevindt zich bij het scherm en de laagspanningszijde bij de reflecterende spiegel.
Stap 2 - Ontkoppel de draden van de laserbuis

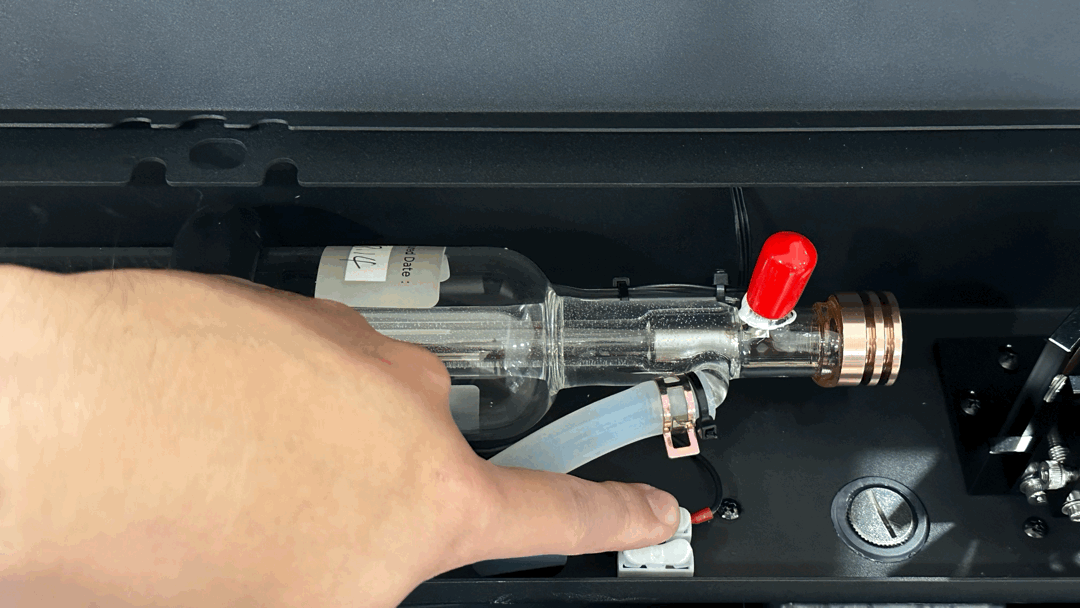

(Sla deze stap over als u ervoor kiest de buis niet te verplaatsen.)Druk op de witte aansluiting en trek de aardingsdraad eruit.Stap 3 - Verwijder de laserbuishouders

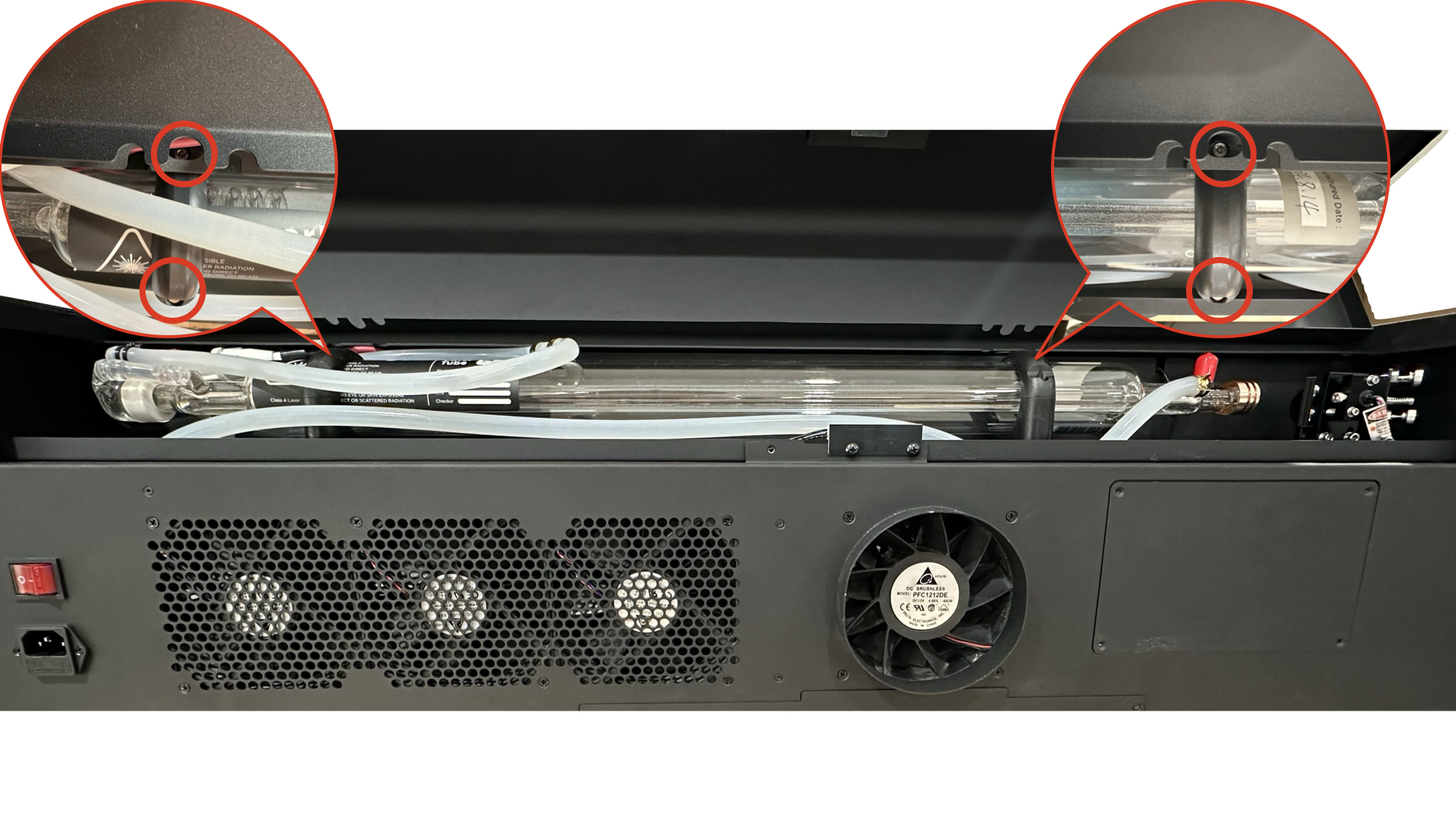

(Sla deze stap over als u ervoor kiest de buis niet te verplaatsen.)Gebruik een 3mm inbussleutel om in totaal 4 schroeven van de laserbuishouders los te draaien (zie onderstaande afbeelding).Stap 4 - Verwijder de laserbuis om het water af te voeren

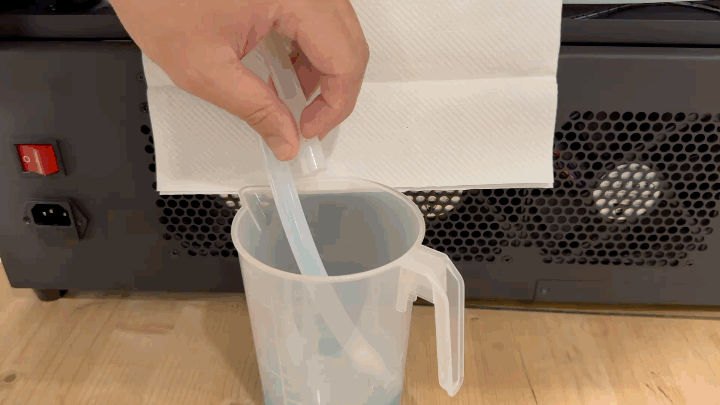

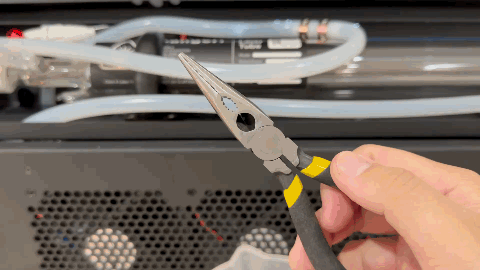

a. Trek de slang eruit > Verplaats beide slangklemmen weg van de slangaansluiting met een punttang > Verwijder de koppeling van een van de slangen en steek de slang onmiddellijk in de wateropvangbak

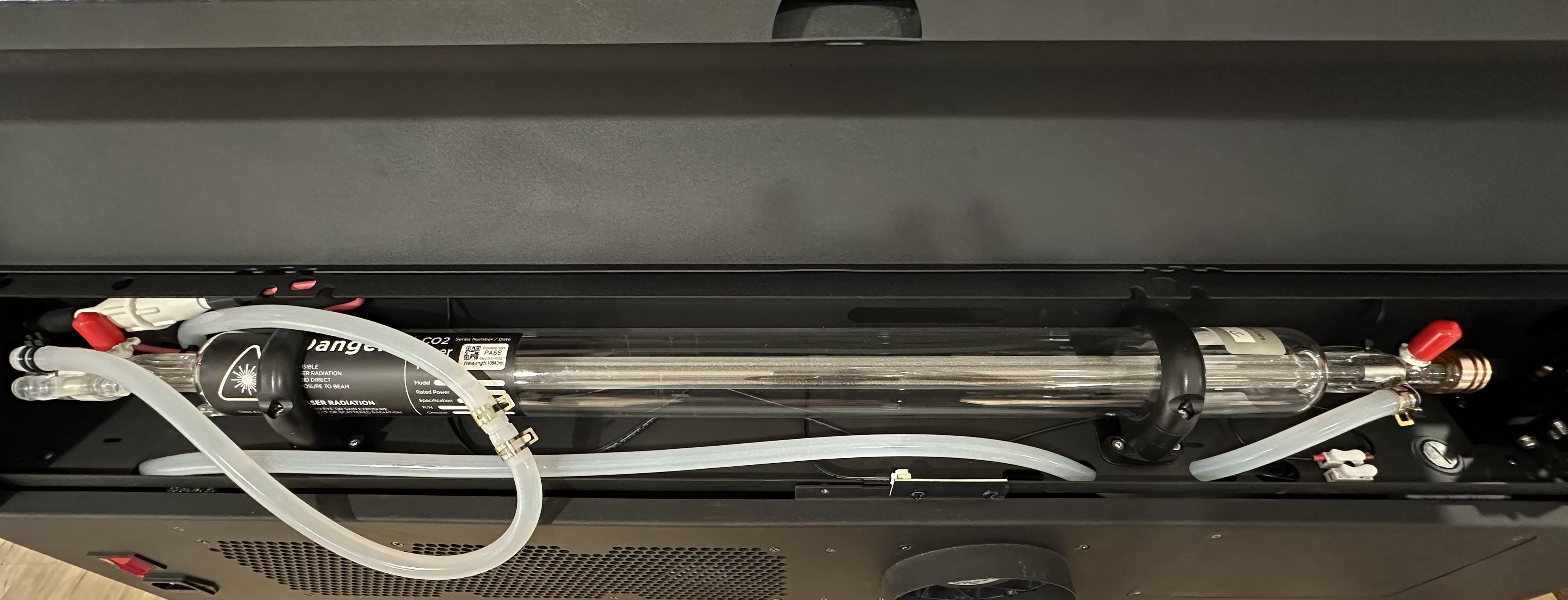

b. Til de laserbuis op of blaas in één uiteinde van de slang om het water volledig af te voeren.
Stap 5 - Plaats de laserbuis terug en bevestig deze aan de slang
a. Plaats de laserbuis terug in de oorspronkelijke positie. (Sla deze stap over als u ervoor kiest de buis niet te verplaatsen.)⚠️ Voorkom dat machineonderdelen in contact komen met water. Als er water lekt of zich verspreidt, laat de machine dan volledig drogen voordat u deze opstart.

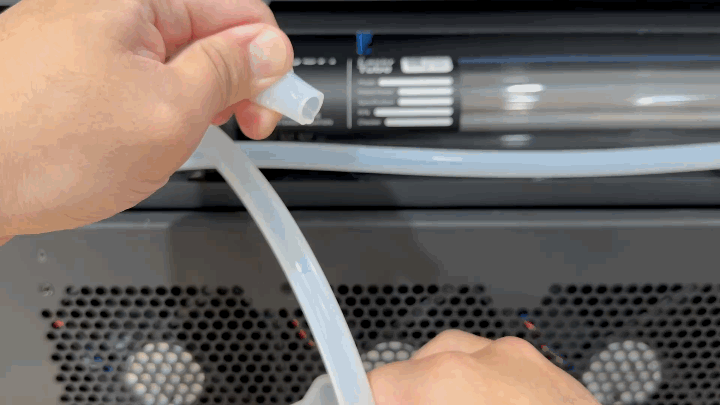

b. Bevestig de koppeling op beide slangen > Schuif beide klemmen dichter naar elkaar toe om lekkage te voorkomen.
Stap 6 - Sluit de aardingsdraad van de laserbuis aan
(Sla deze stap over als u ervoor kiest de buis niet te verplaatsen.)Op de laagspanningszijde > Druk de witte klem in en steek de aardingsdraad erin > Laat de witte klem los > Trek voorzichtig aan de aardingsdraad om te controleren of deze stevig vastzit.Stap 7 - Bevestig de laserbuishouders
(Sla deze stap over als u ervoor kiest de buis niet te verplaatsen.)Zorg ervoor dat de afstand tussen de laserbuis en de bundelcombinatoren ongeveer 35 mm is.Stap 8 - Netsnoer aansluiten en opstarten

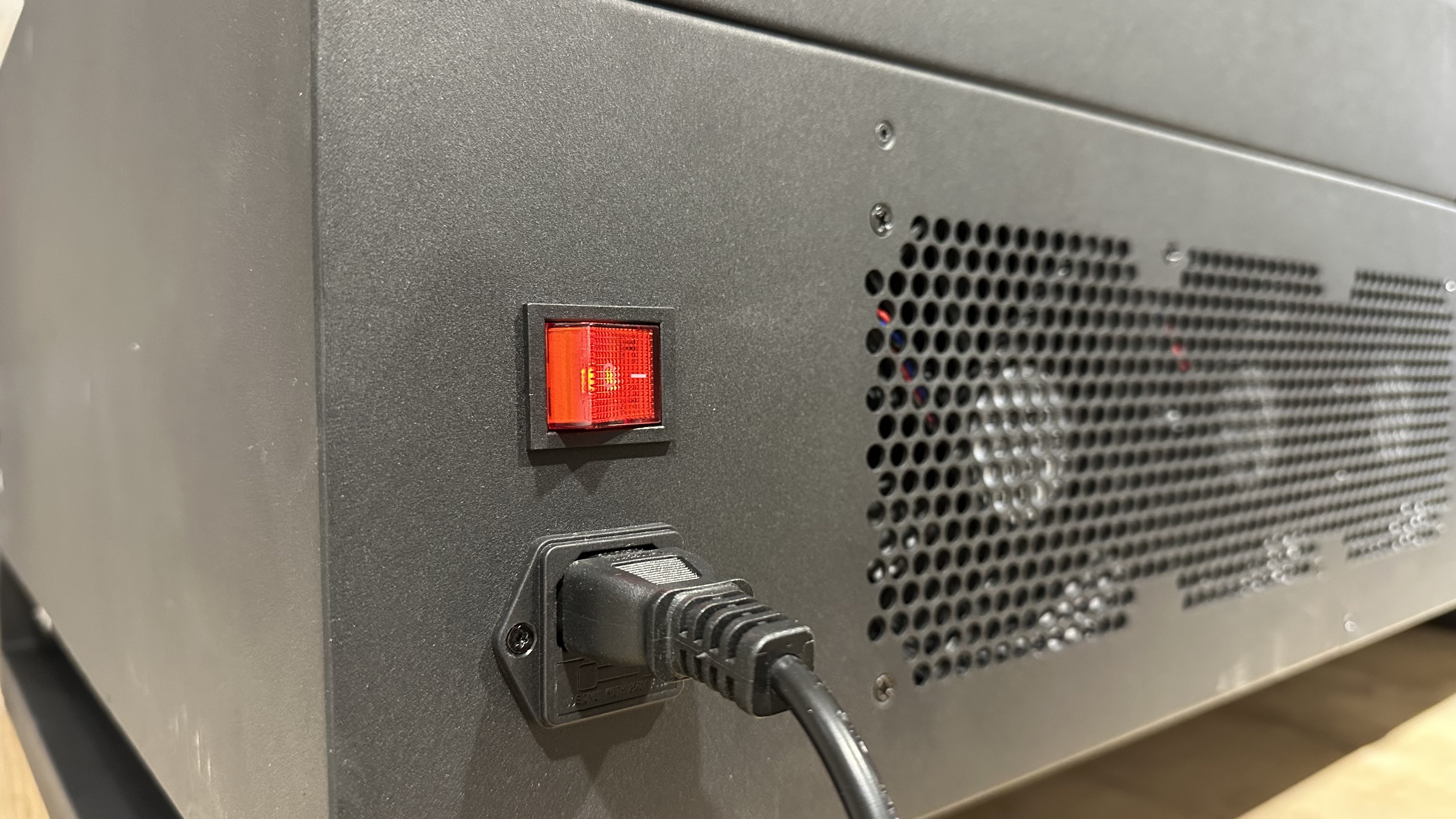

Sluit het netsnoer aan en schakel de machine in.Stap 9 - Waterpomp verwijderen

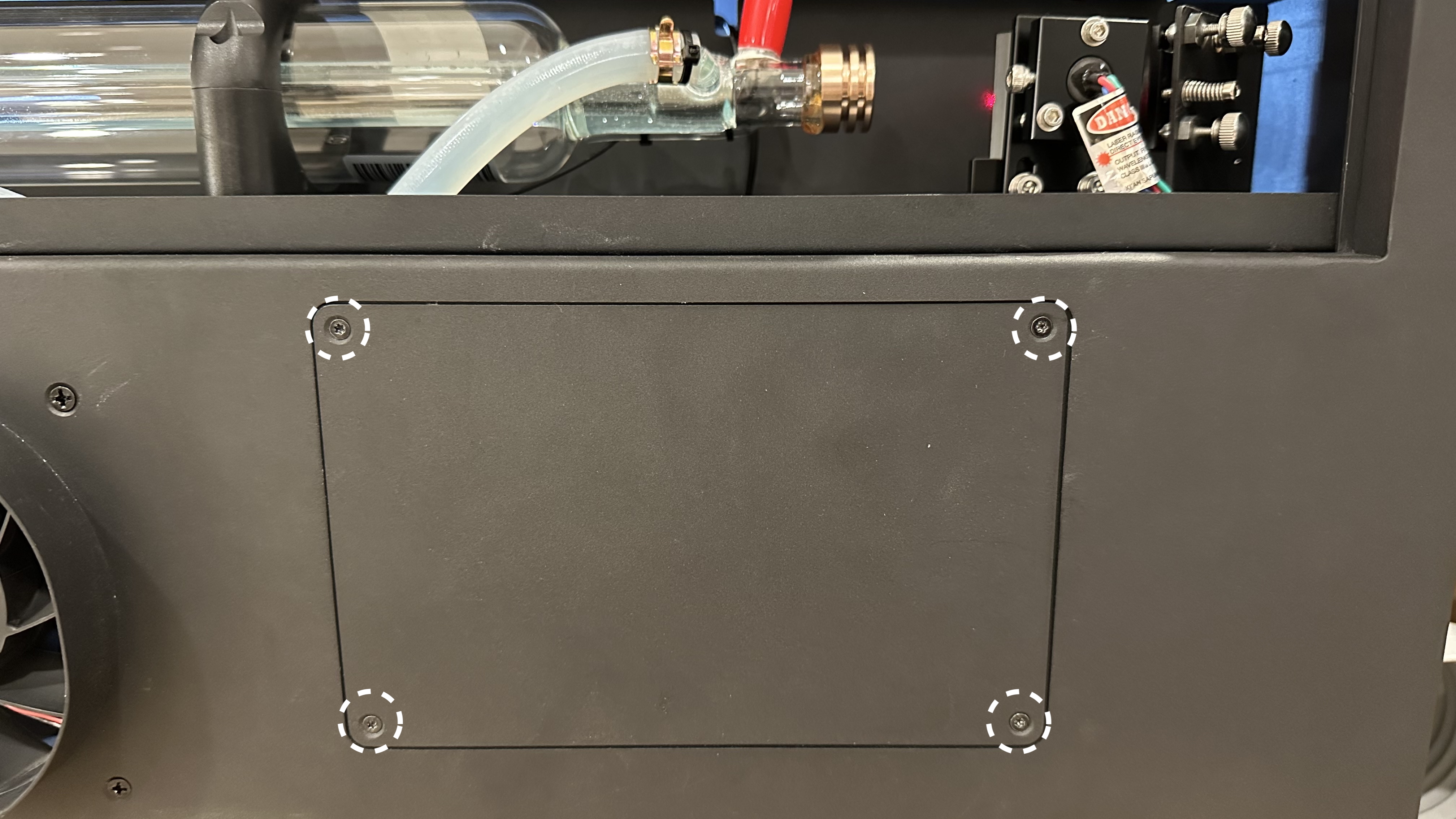

Verwijder de vierkante achterplaat met de Torx-schroevendraaier om het waterniveau in de tank te controleren.
Stap 10 - Water bijvullen
Let op: er is 400 ml gedestilleerd of zuiver water nodig voor het bijvullen.
a. Open de pompdop met een steeksleutel.b. Plaats de trechter.
c. Giet het water er langzaam in tot het reservoir voor 50% gevuld is.
d. Sluit de pompdop.
e. Ga naar "Onderhoudsmodus" en wacht tot het apparaat de uitgangspositie heeft bereikt. Druk vervolgens op de knop "Pomp" om de waterpomp in te schakelen.
f. Wanneer het waterniveau in de tank daalt, druk dan nogmaals op de knop "Pomp" om de pomp uit te schakelen. Vul meer water bij tot de tank voor 80% gevuld is.
g. Herhaal de bovenstaande stap totdat het waterniveau op 80% blijft en niet meer daalt.
Stap 11 - De plaat terugplaatsen
Bevestig de plaat weer door deze vier schroeven vast te draaien met een Torx-schroevendraaier.#END
