4-14 Beambox II - Uitlijning rood licht

Beschrijving

Dit artikel begeleidt u bij het afstellen van het rode lichtpad zodat het overeenkomt met het laserpad.

Wanneer moet het rode licht worden uitgelijnd?

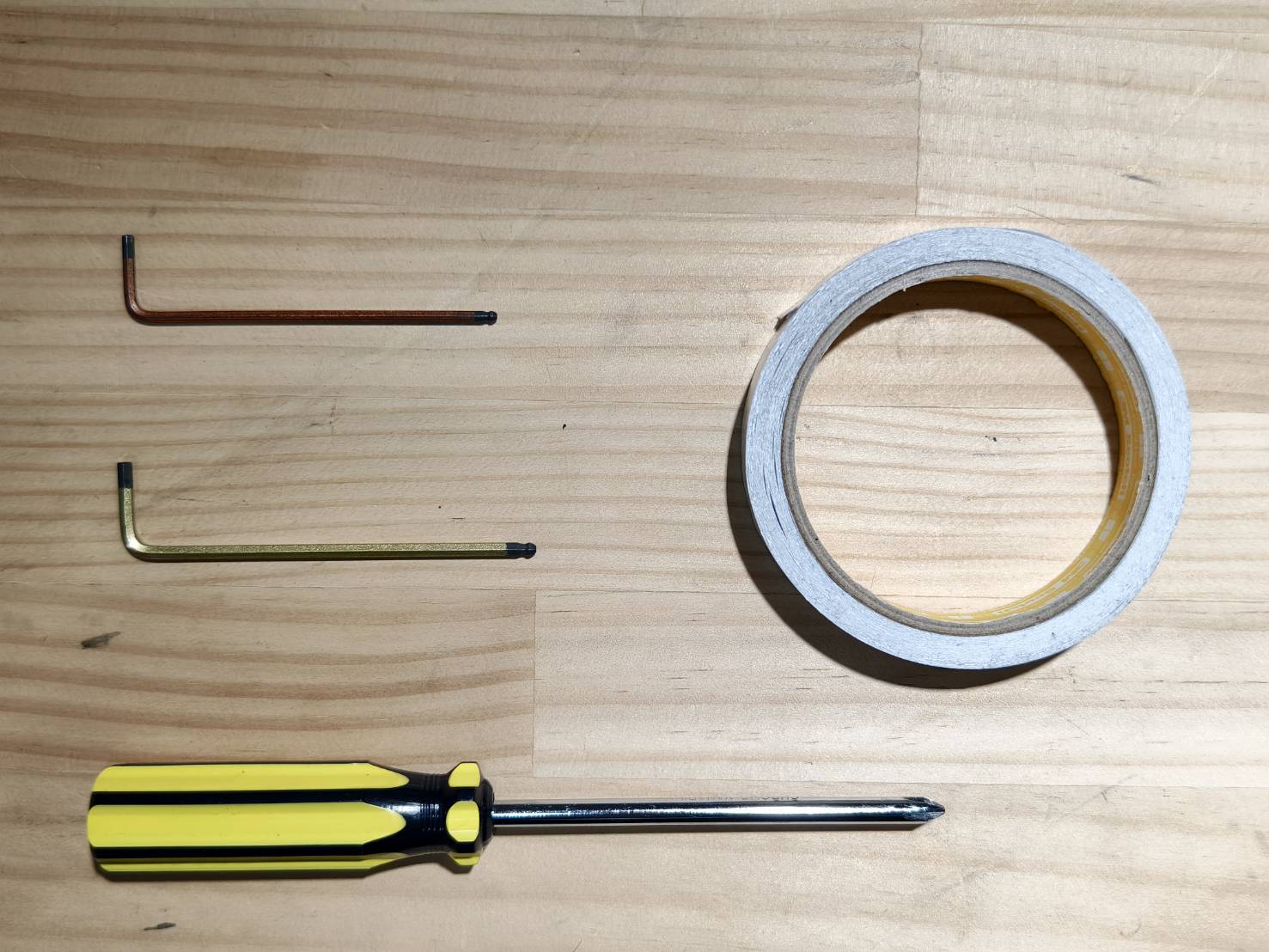

Benodigdheden

Zorg dat u de volgende gereedschappen bij de hand heeft:

Stap 1

Zorg dat u vertrouwd bent met het veilig uitvoeren van een laserpuls.

A. Schakel de machine in. B. Sluit het deksel. C. Ga naar de onderhoudsmodus en wacht tot het homing-proces is voltooid.      (Zorg ervoor dat de pictogrammen voor de deur, achterklep en bodem gesloten zijn, anders kunt u geen puls uitvoeren.) D. Zoek de knop 'Puls'. E. Eén keer drukken = één puls, twee keer drukken = twee pulsen, enzovoort. ⚠︎ Voer pulsen altijd uit wanneer het deksel en de achterklep gesloten zijn.

Stap 2

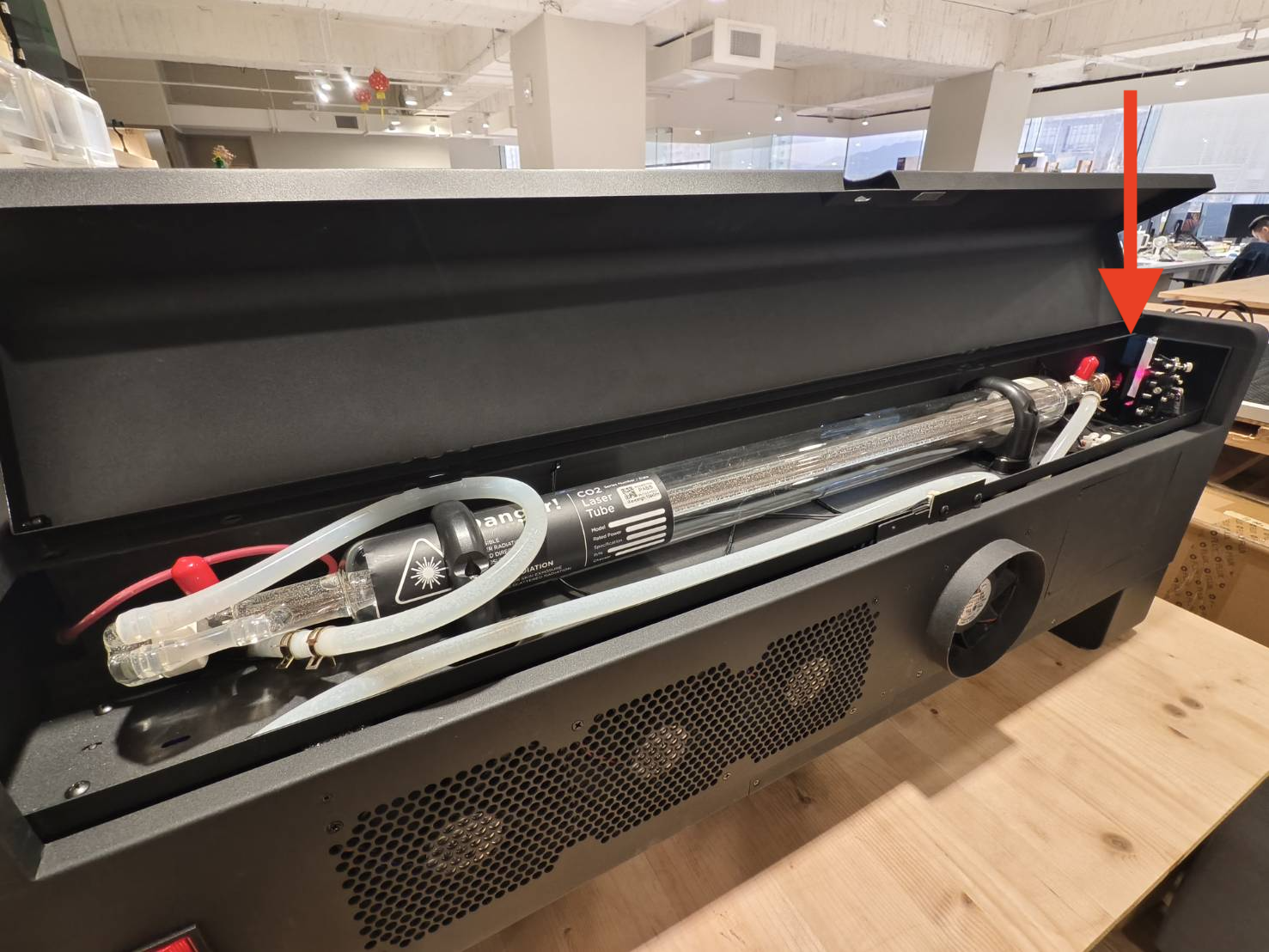

Gebruik een schroevendraaier om de schroeven aan de achterkant van de machine los te draaien. Daarna kan de achterklep worden geopend.

Stap 3

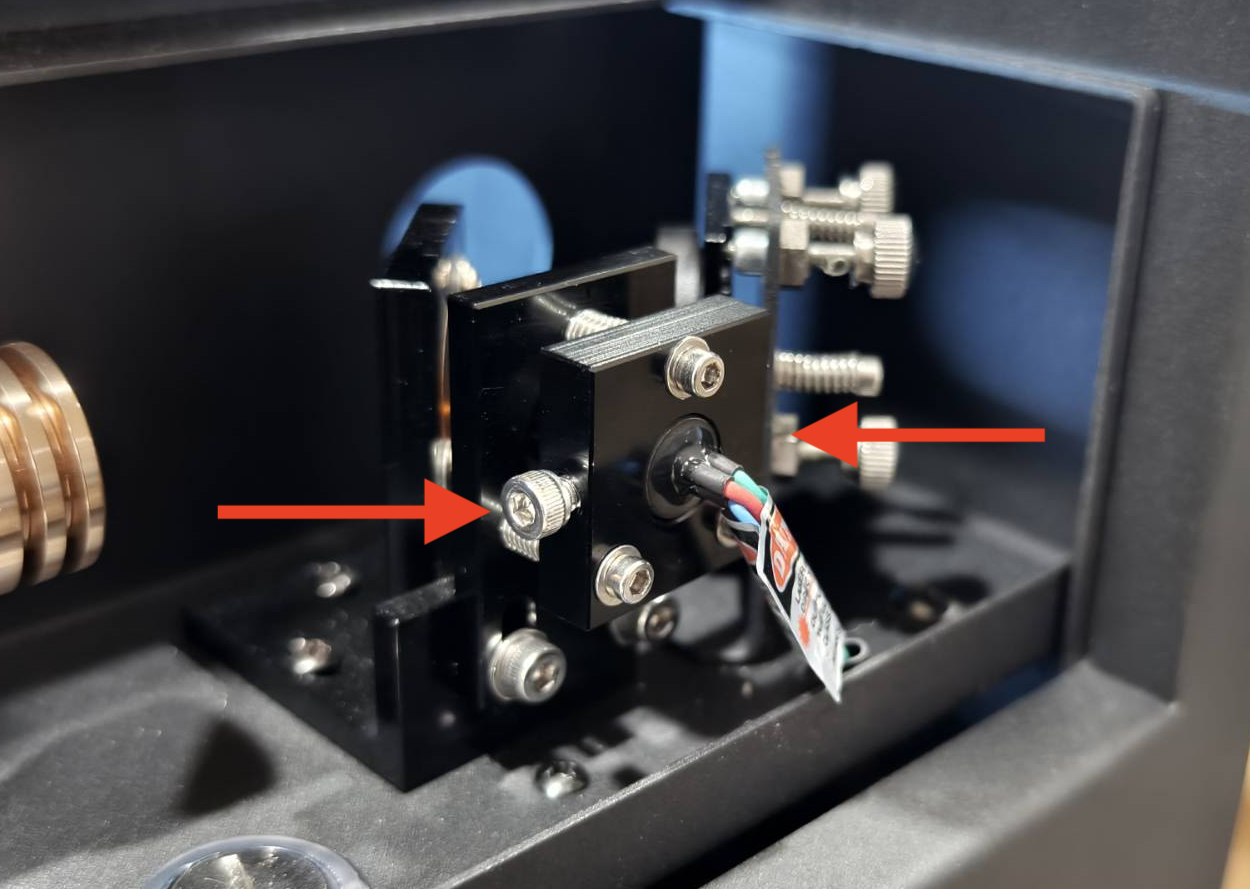

Zorg ervoor dat de twee schroeven aan de zijkanten van de rode lichtemitter stevig zijn vastgedraaid.
(3mm inbussleutel)

Stap 4

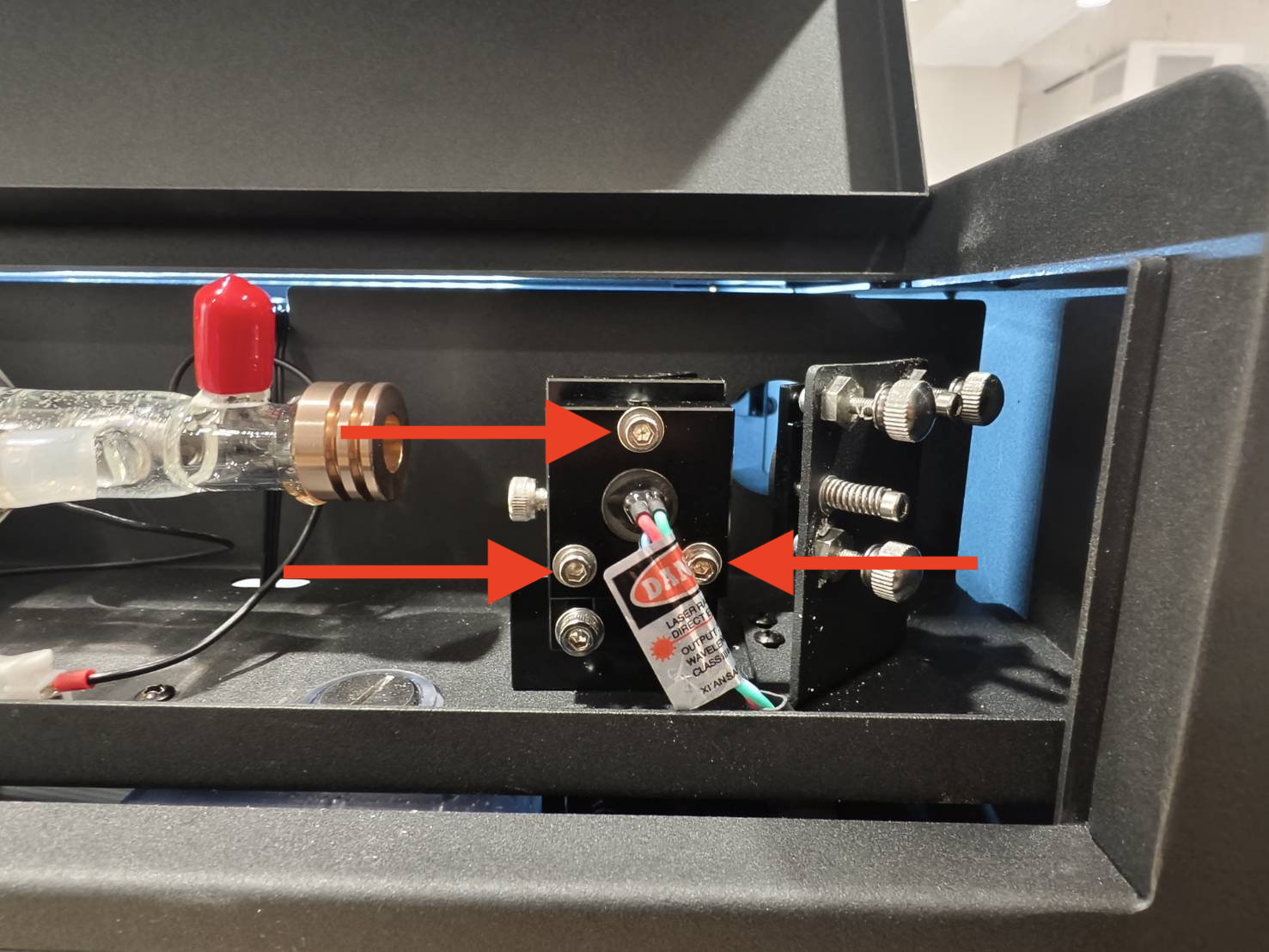

Draai de drie stelschroeven op de rode laserhouder vast.

Stap 5

Plaats een stuk 'dubbellaagse' tape op de eerste spiegel en sluit de achterklep om 3 pulsen te maken.
(Verwijder de tape niet. Laat deze op de spiegel zitten.)

Stap 6

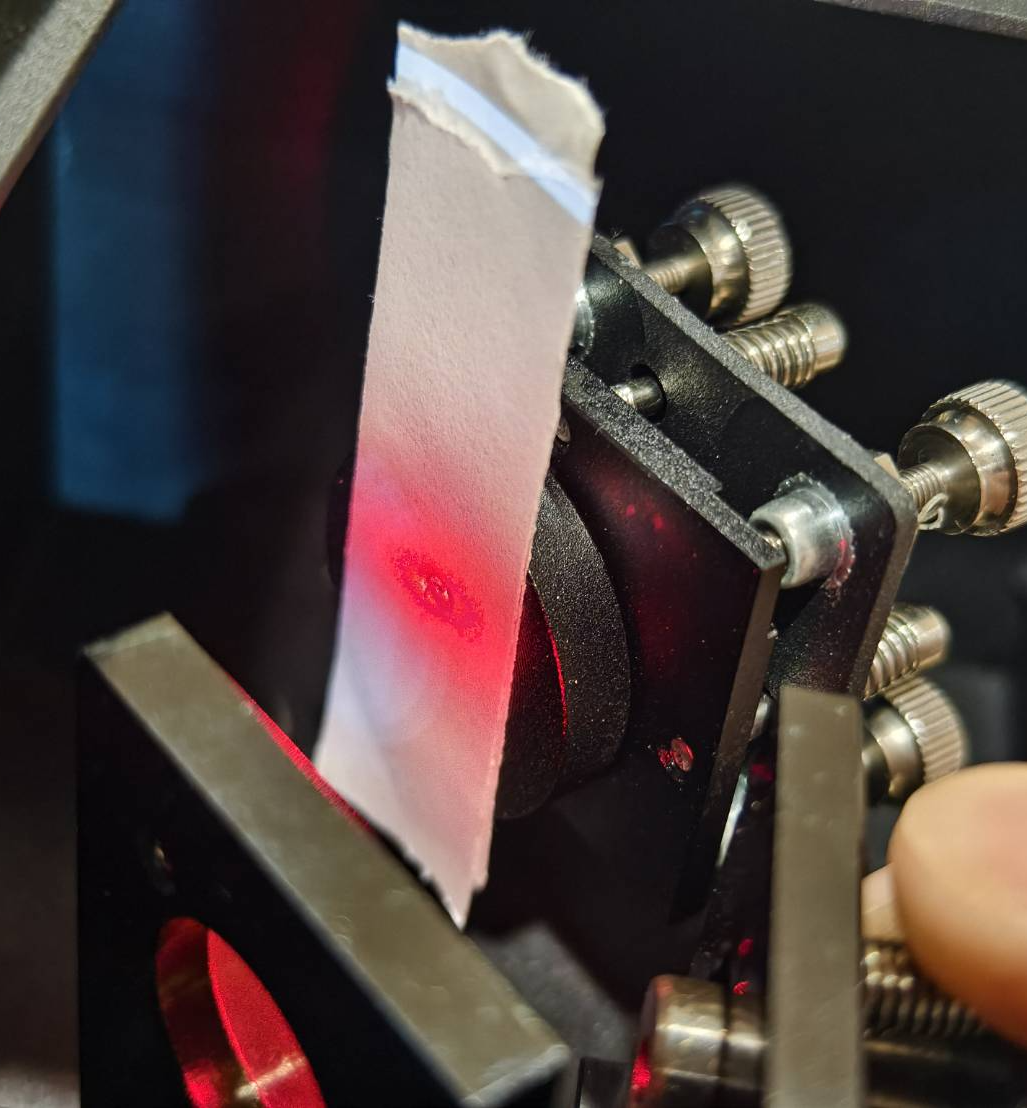

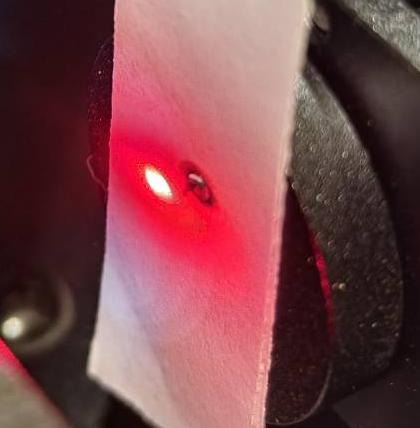

Open de achterklep en controleer of de verbrande stip samenvalt met de rode laser.

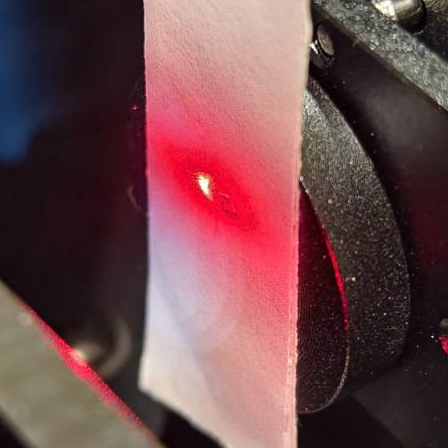

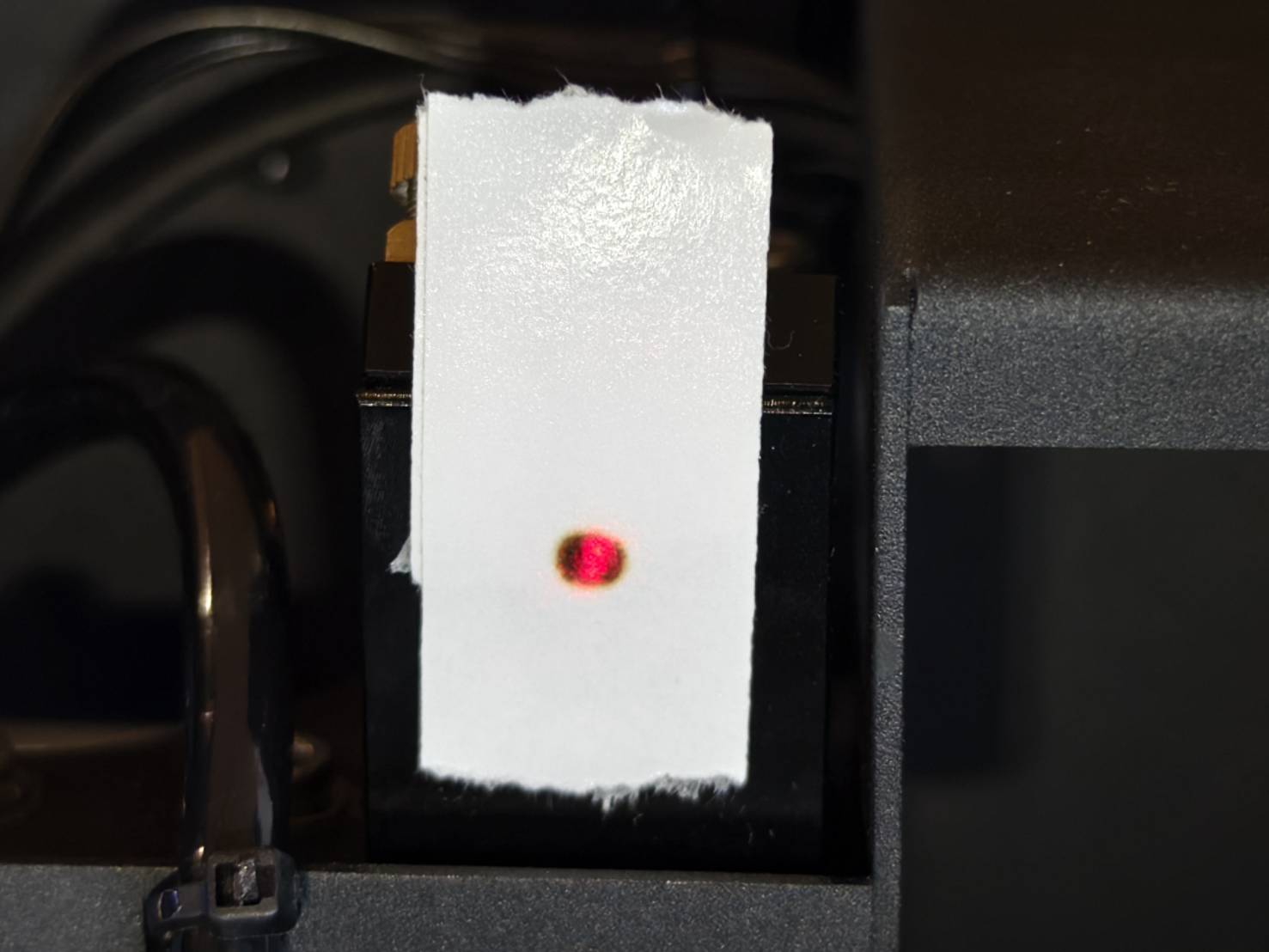

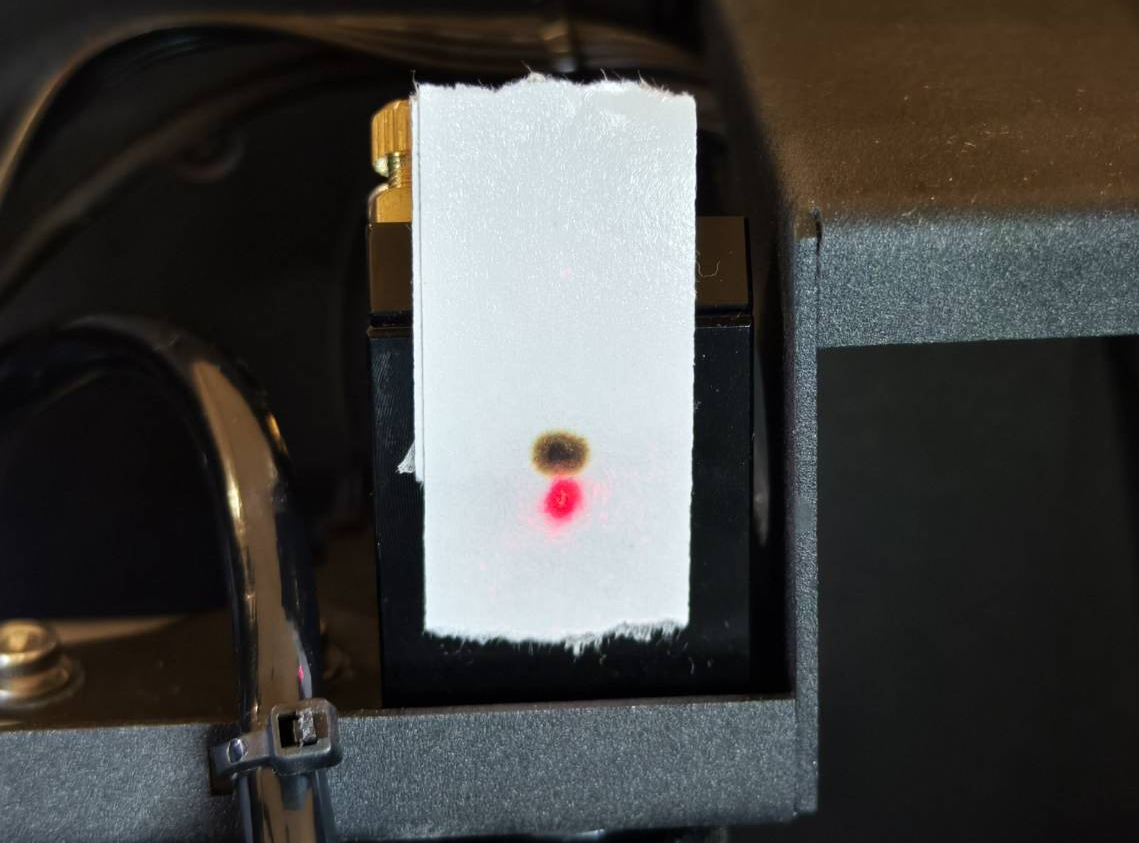

Goed voorbeeld - Overlappend	Slecht voorbeeld - Niet overlappend

Bepaal uw resultaat en de volgende actie:

Stap 7

We gaan nu het rode licht horizontaal uitlijnen.

• Draai de drie schroeven aan de onderkant van de roodlichthouder los.
• Verplaats de houder zodat de brandplek en het rode licht horizontaal overlappen.
• Draai de schroeven weer vast.

Stap 8

We gaan nu het rode licht verticaal uitlijnen.

• Draai de twee schroeven aan de zijkant van de roodlichthouder los.
• Verplaats de houder zodat de brandplek en het rode licht verticaal overlappen.
• Draai de schroeven weer vast.

Stap 9

Plaats een nieuwe dubbellaagse tape op de eerste spiegel en maak drie pulsen om het pad opnieuw te controleren.

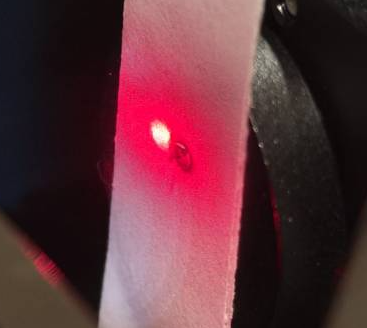

Goed voorbeeld - Overlappend	Slecht voorbeeld - Niet overlappend

Bepaal uw resultaat en de volgende actie:

Stap 10

Draai de drie schroeven los zodat ze verstelbaar zijn.

Stap 11

Deze stap controleert of de paden van de rode laser en de daadwerkelijke CO2-laser overeenkomen en uitgelijnd zijn.
Als ze niet uitgelijnd zijn, pas dan de roodlichtzender aan met een 2,5 mm inbussleutel.

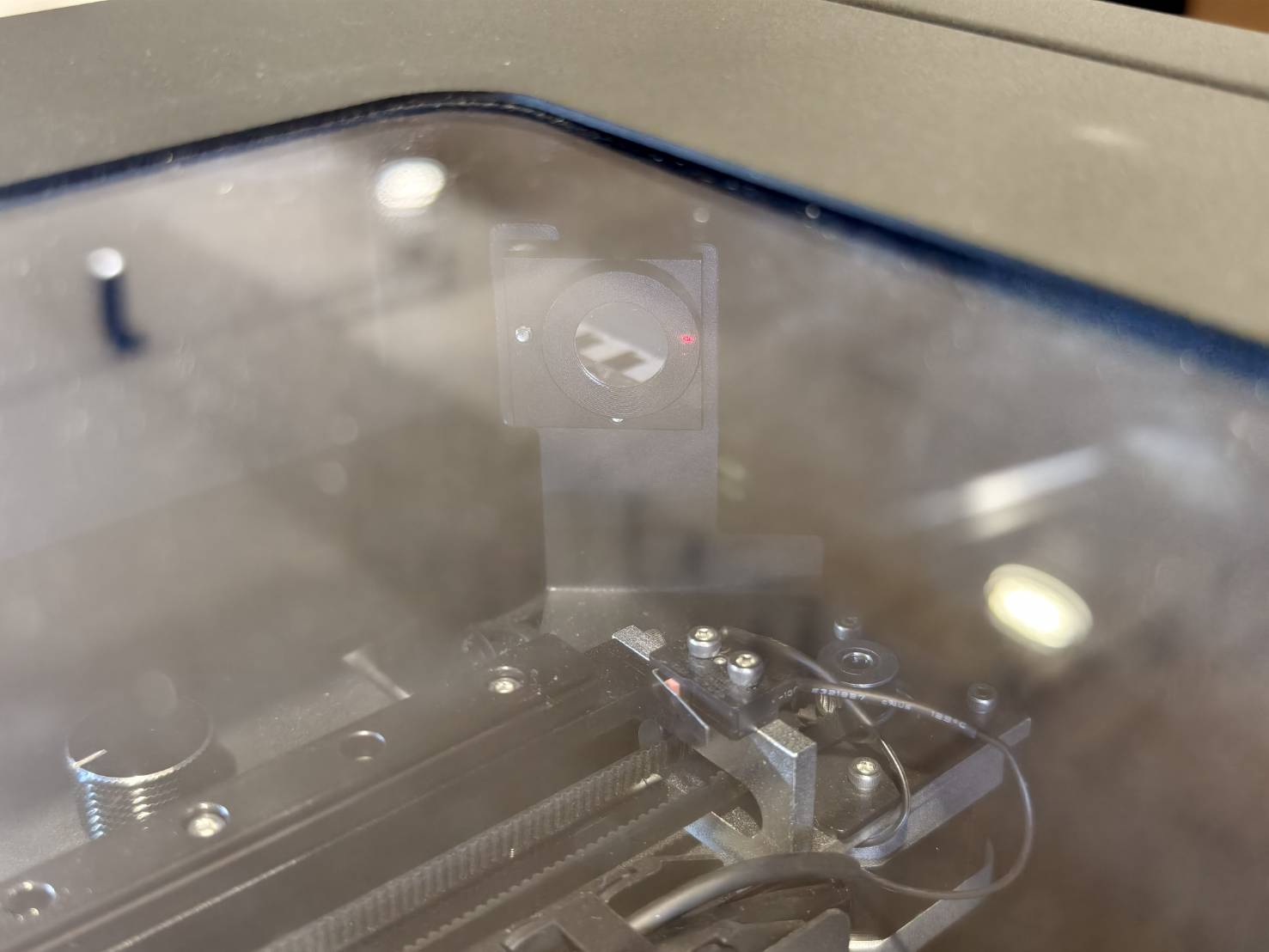

Open de deur. Plaats een dubbelzijdige tape met twee lagen op de ingang van de derde spiegel. Ga naar de besturingsmodus en maak de motor los. Verplaats de laserkop naar de rechteronderhoek. Zorg ervoor dat de rode laser is ingeschakeld. Sluit de deur. Maak 3 pulsen. Controleer of de rode laserstip en de brandmarkering overlappen. Pas indien nodig de rode laser aan.

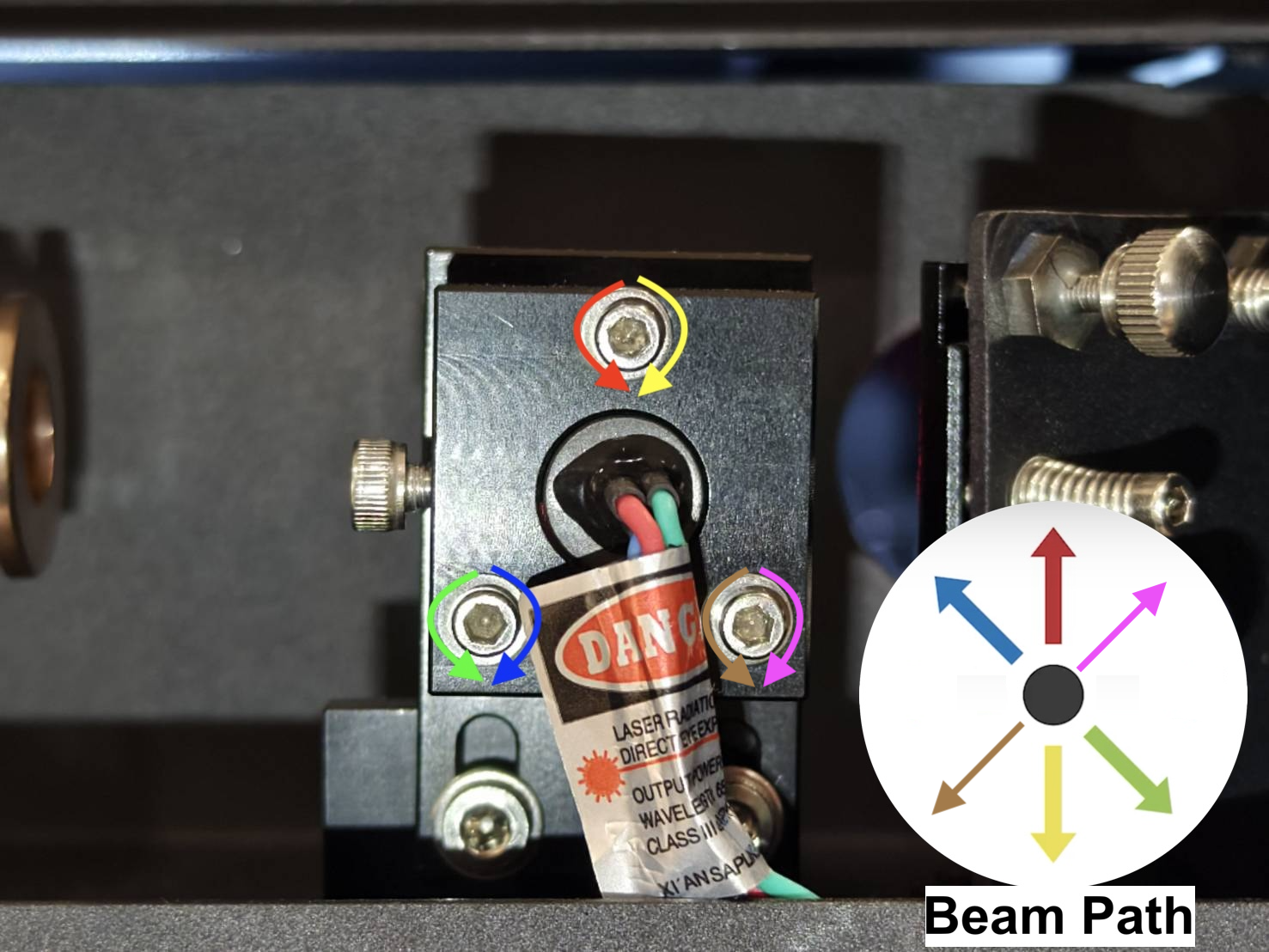

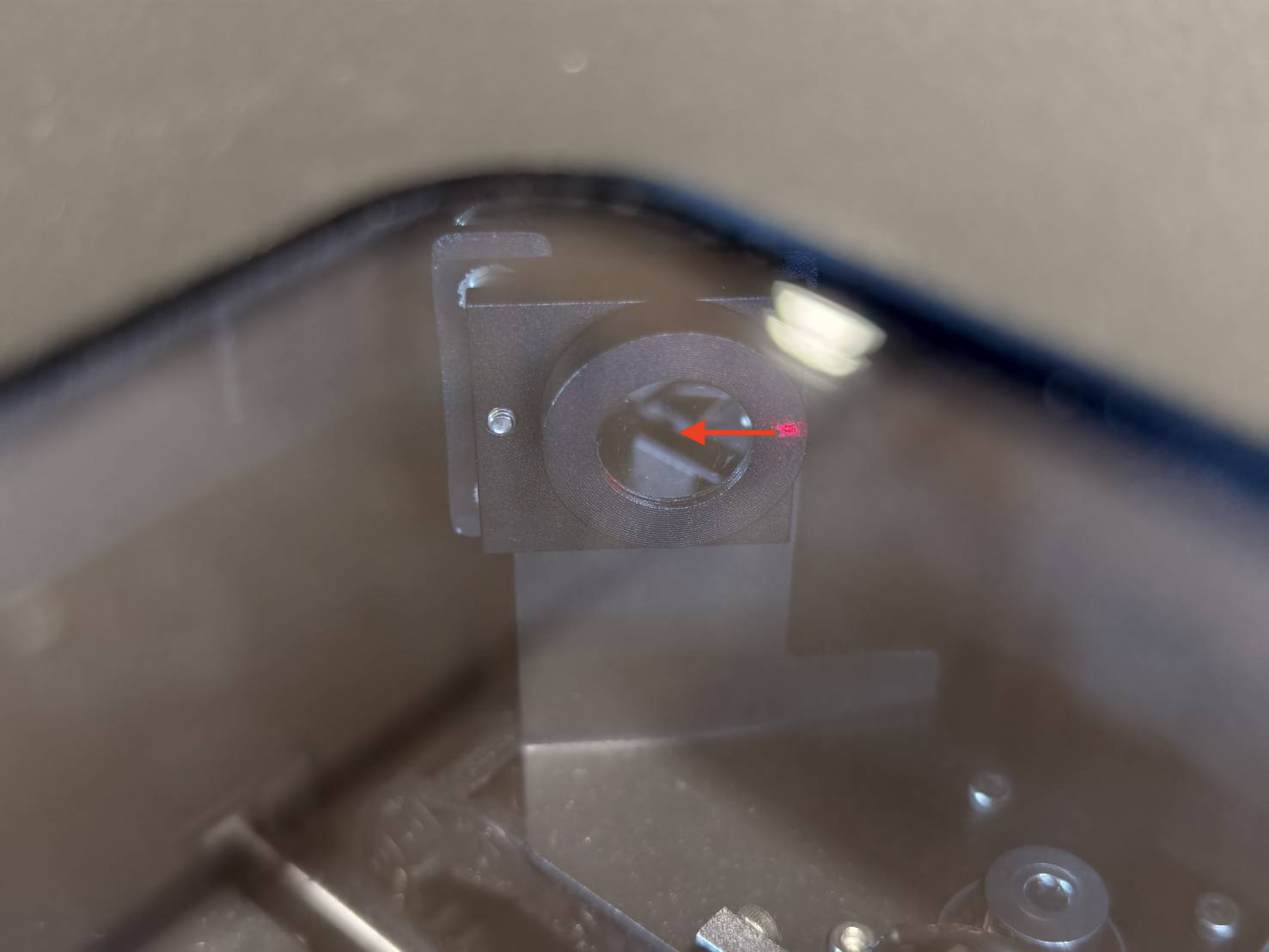

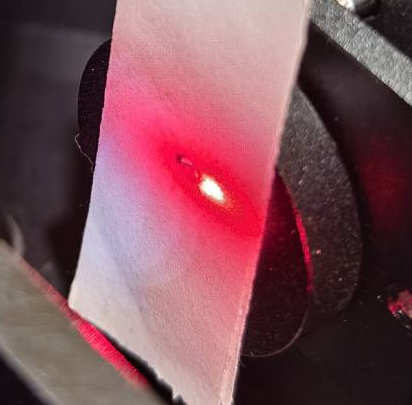

Goed voorbeeld - Overlappend Slecht voorbeeld - Niet overlappend   Schroeven en stralingspad van de roodlichtzender   Demonstratie     Opmerking: Als uw rode stip niet op de tape zit, geeft dit aan dat het pad van uw rode laser te ver afwijkt. Mogelijk kunt u het op de tweede spiegel vinden en de rode stip naar het reflecterende oppervlak van de spiegel verplaatsen.

Stap 12

Controleer het optische pad van de laser met behulp van de onderstaande link.
4-9 Inspectie van het optische pad

Bepaal uw resultaat en de volgende actie:
