Aanbevolen reinigingsfrequentie
Afhankelijk van het gebruik en het type materiaal wordt aanbevolen de componenten elke 1–2 weken te reinigen.
Onderhoudsprocedure
Bij het graveren van papier- of houtachtige materialen kunnen stof en olieresten zich ophopen op de spiegels. Gebruik een wattenstaafje licht bevochtigd met alcohol om het spiegeloppervlak te reinigen. Veeg voorzichtig af totdat er geen verontreinigingen meer zichtbaar zijn.

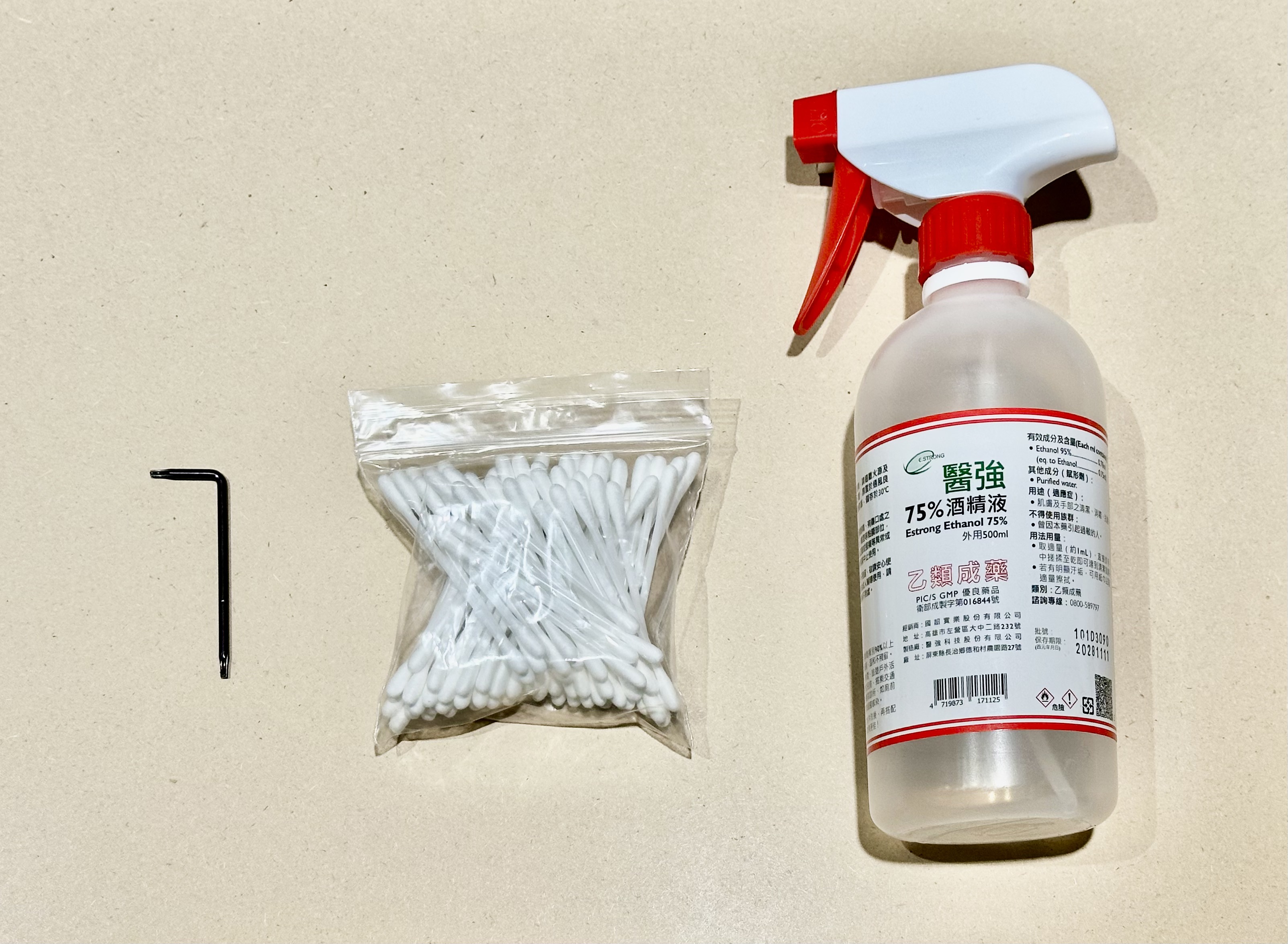

Benodigde gereedschappen
- T8 Torx-sleutel (meegeleverd in de accessoirebox)
- Wattenstaafjes
- 75%–99% Alcohol
beamo II bevat drie reflectiespiegels, één focuslens en één laserbuisfocuslens die regelmatig gereinigd moeten worden. Hun posities zijn weergegeven in het diagram.
⚠︎ Zorg er na het reinigen voor dat er geen vocht op de lenzen achterblijft om oxidatie te voorkomen, wat het laservermogen kan verminderen. Vermijd overmatig wrijven.
Stap 1 – Verwijder de achterklep

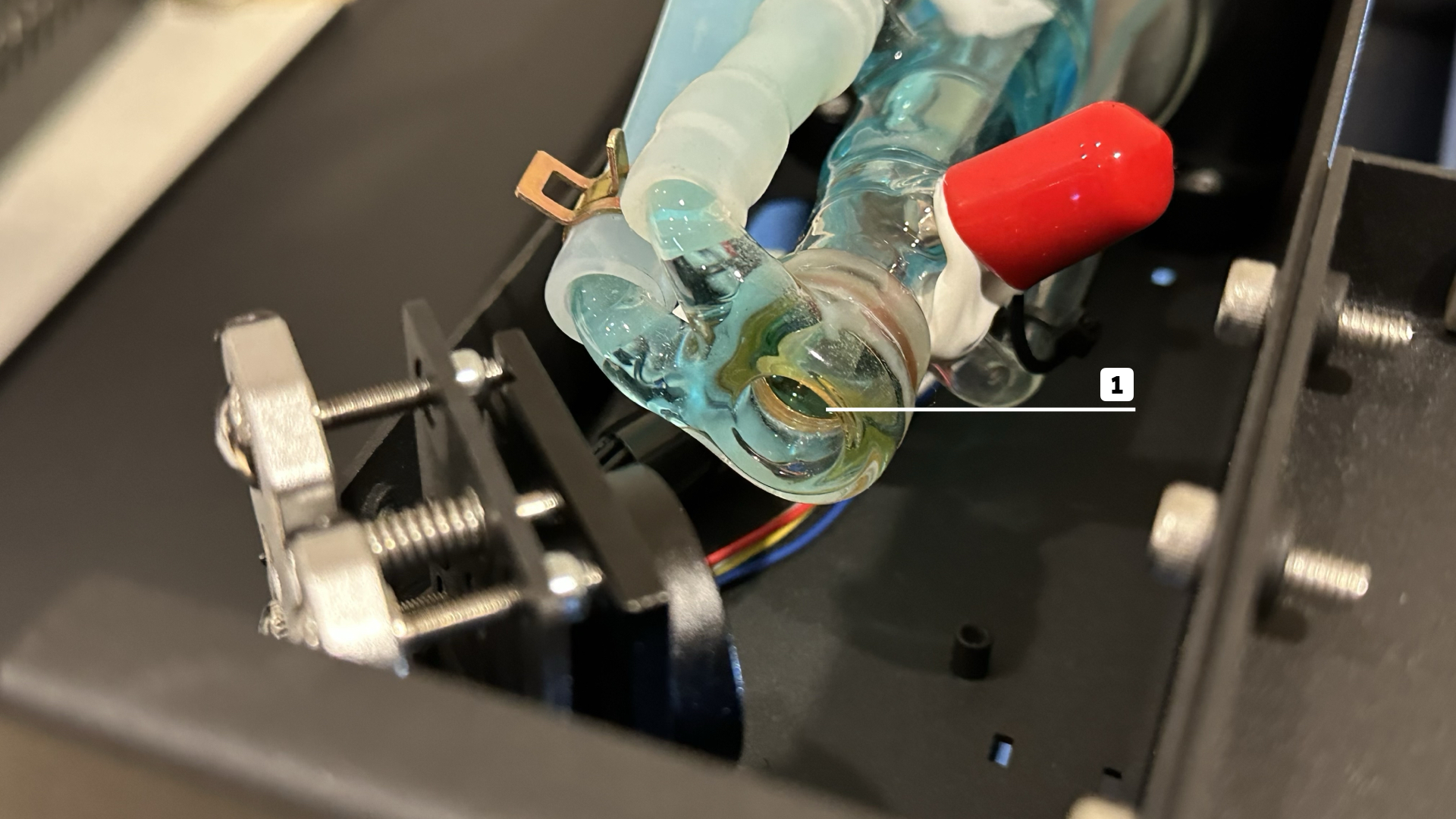

Stap 2 – Reinig de laserbuisfocuslens
De laserbuisfocuslens bevindt zich aan de laagspanningszijde van de laserbuis (de zijde gericht naar de eerste spiegel). Reinig de lens zoals hieronder weergegeven.
Stap 3 – Reinig de eerste spiegel
De eerste spiegel bevindt zich aan de laagspanningszijde van de laserbuis, gericht naar het machineframe.
Stap 4 – Plaats de achterklep terug

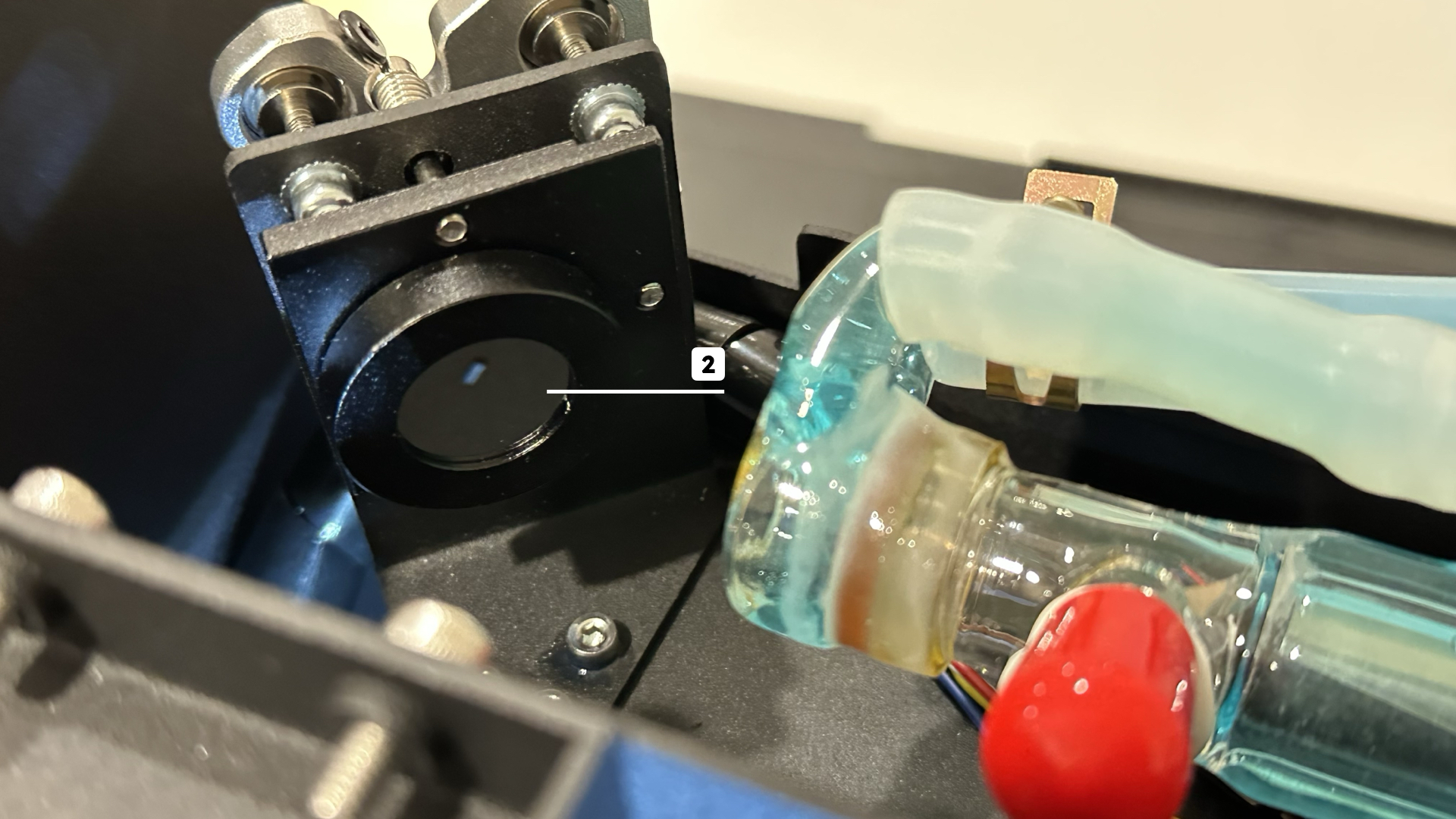

Stap 5 – Reinig de tweede spiegel
De tweede spiegel bevindt zich op de linker Y-as.

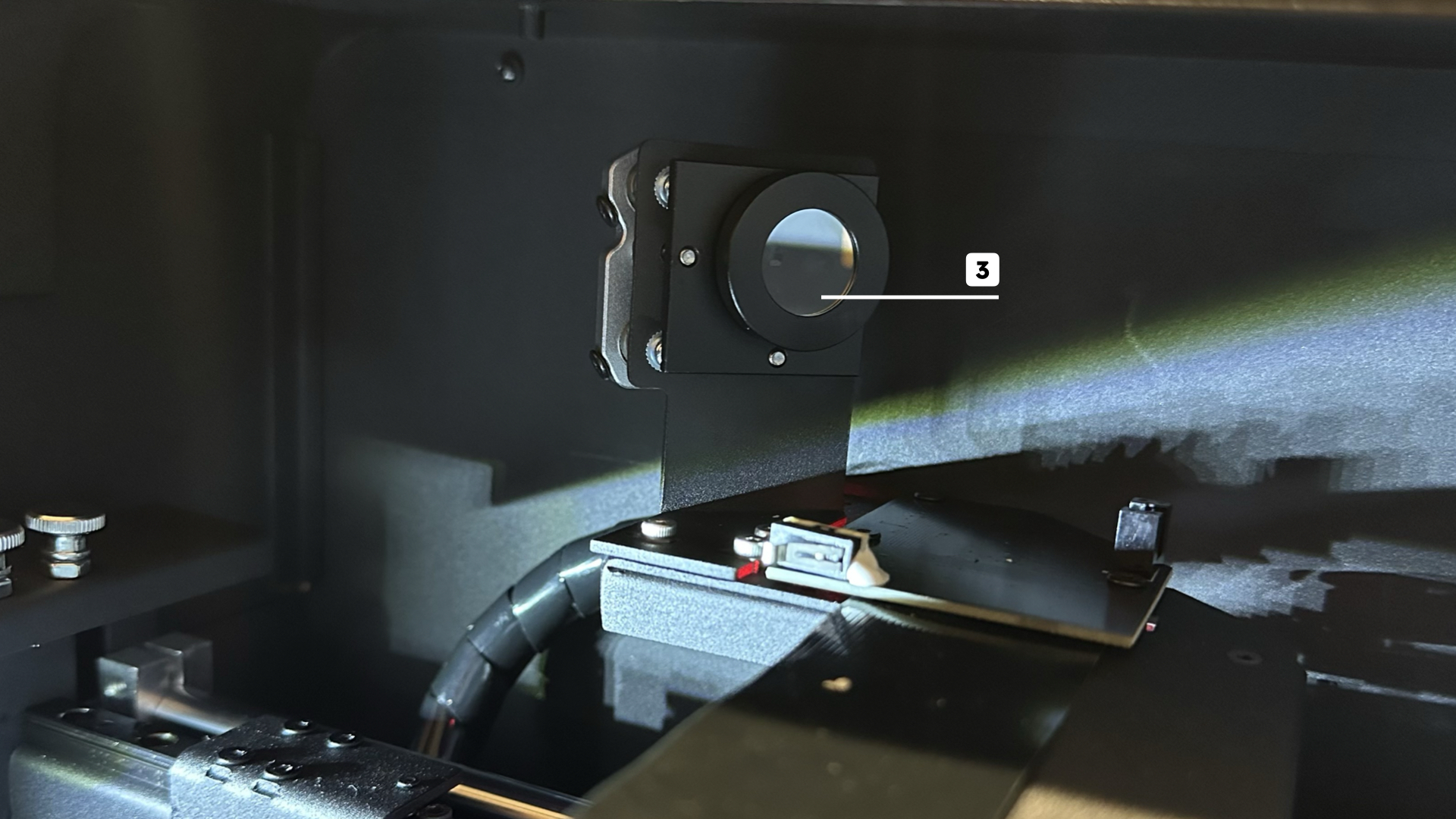

Stap 6 – Reinig de derde spiegel
De derde spiegel is gehuisvest in de driehoekige spiegelhouder op de lineaire rail van de X-as.

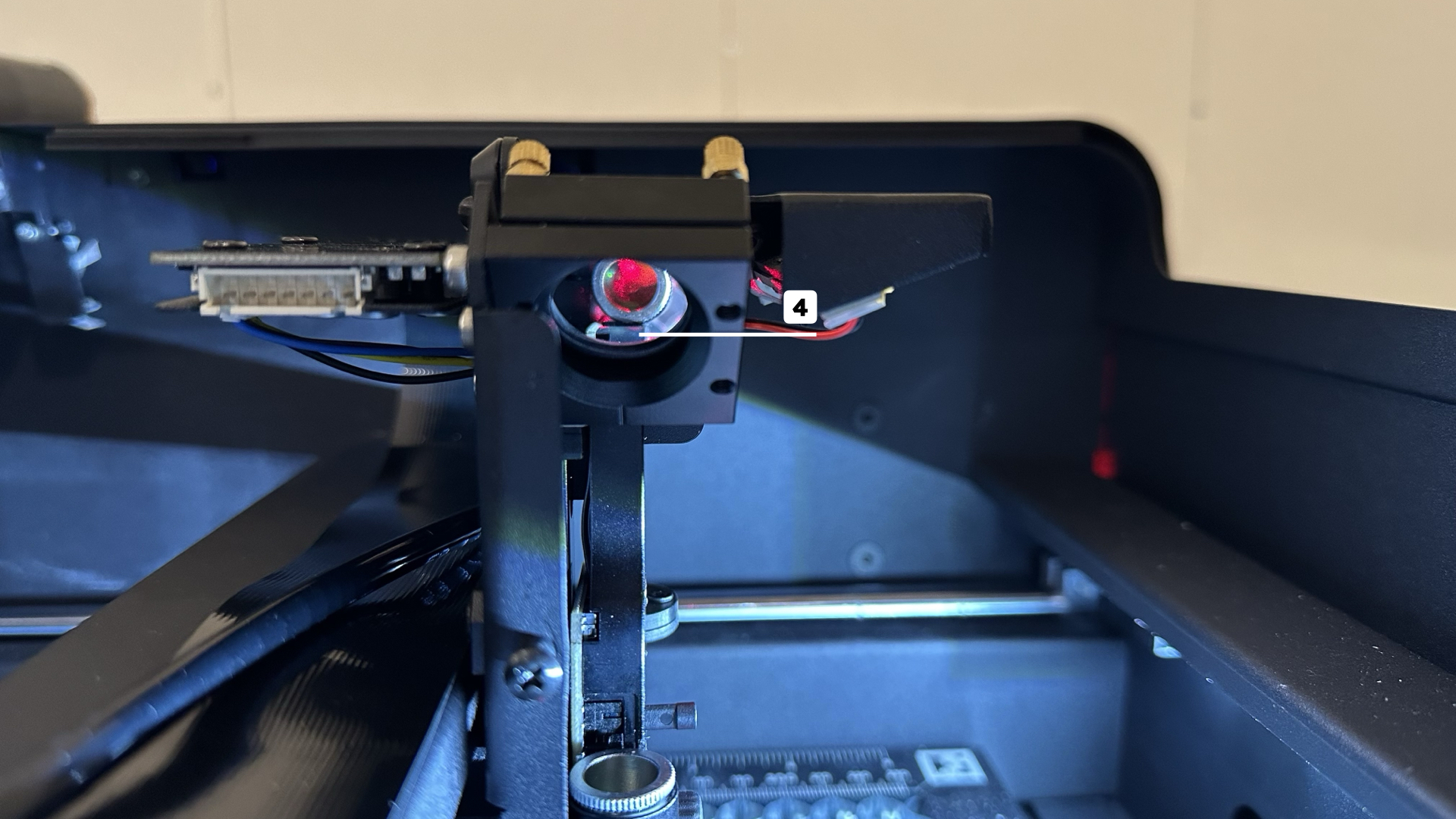

Stap 7 – Reinig de focuslens
De focuslens bevindt zich in de laserkop, direct onder de derde spiegel.
Plaats een materiaal in het midden van het werkgebied om te voorkomen dat de lens valt, en verwijder vervolgens de focuslens.

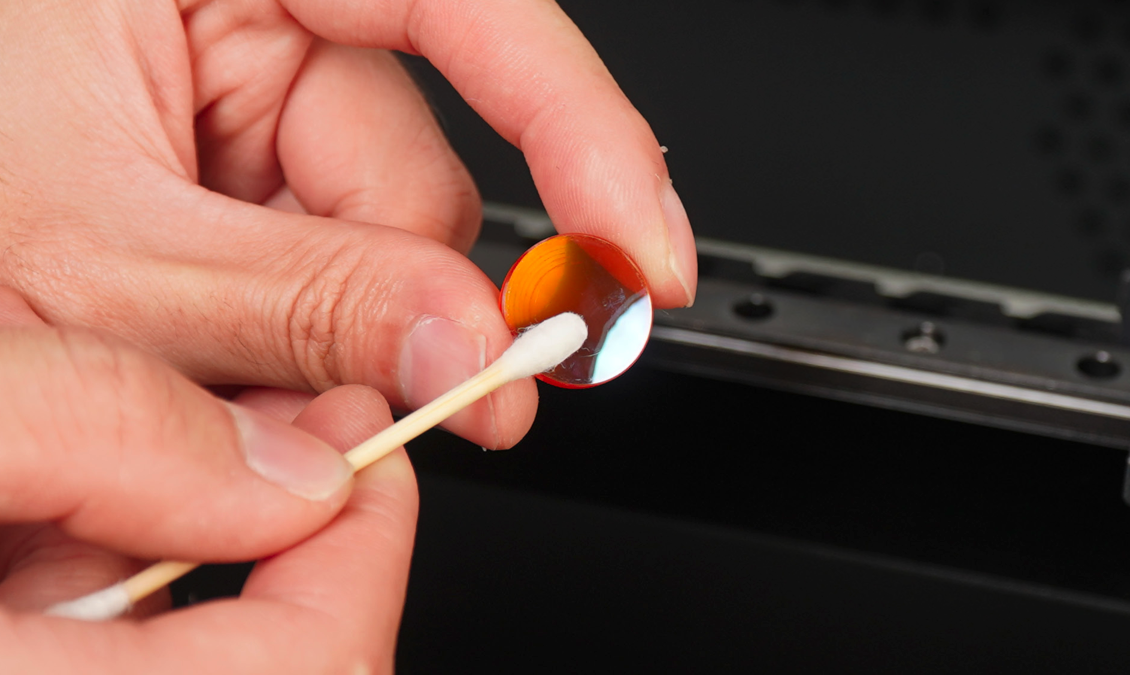

Reinig de focuslens.
Stap 8 – Herplaats de focuslens
Zorg ervoor dat de bolle zijde naar boven wijst bij het herplaatsen van de lens.
