4-10 Afstelling optisch pad

FLUX Support Team
  • Bijgewerkt

Beschrijving

Dit artikel begeleidt u bij het afstellen van het optische pad.
Als u niet zeker weet of uw optische pad afstelling nodig heeft, gebruik dan eerst de onderstaande link om uw pad te inspecteren. Inspectie optisch pad

Opmerking:
Sommige foto's in dit artikel zijn van de HEXA, maar het mechanisme voor de beamo II is hetzelfde.

Tekenen van een verkeerd uitgelijnd optisch pad

  1. Niet in staat om door de materialen te snijden met de standaard vermogen en snelheid uit in Beam Studio.
  2. Slechte graveerresultaten waarbij de graveerpatronen in een bepaald gebied lichter of dieper zijn dan in andere gebieden, of lichter of dieper worden in een bepaalde richting.
  3. De snijkant van het materiaal is niet verticaal na het snijden.

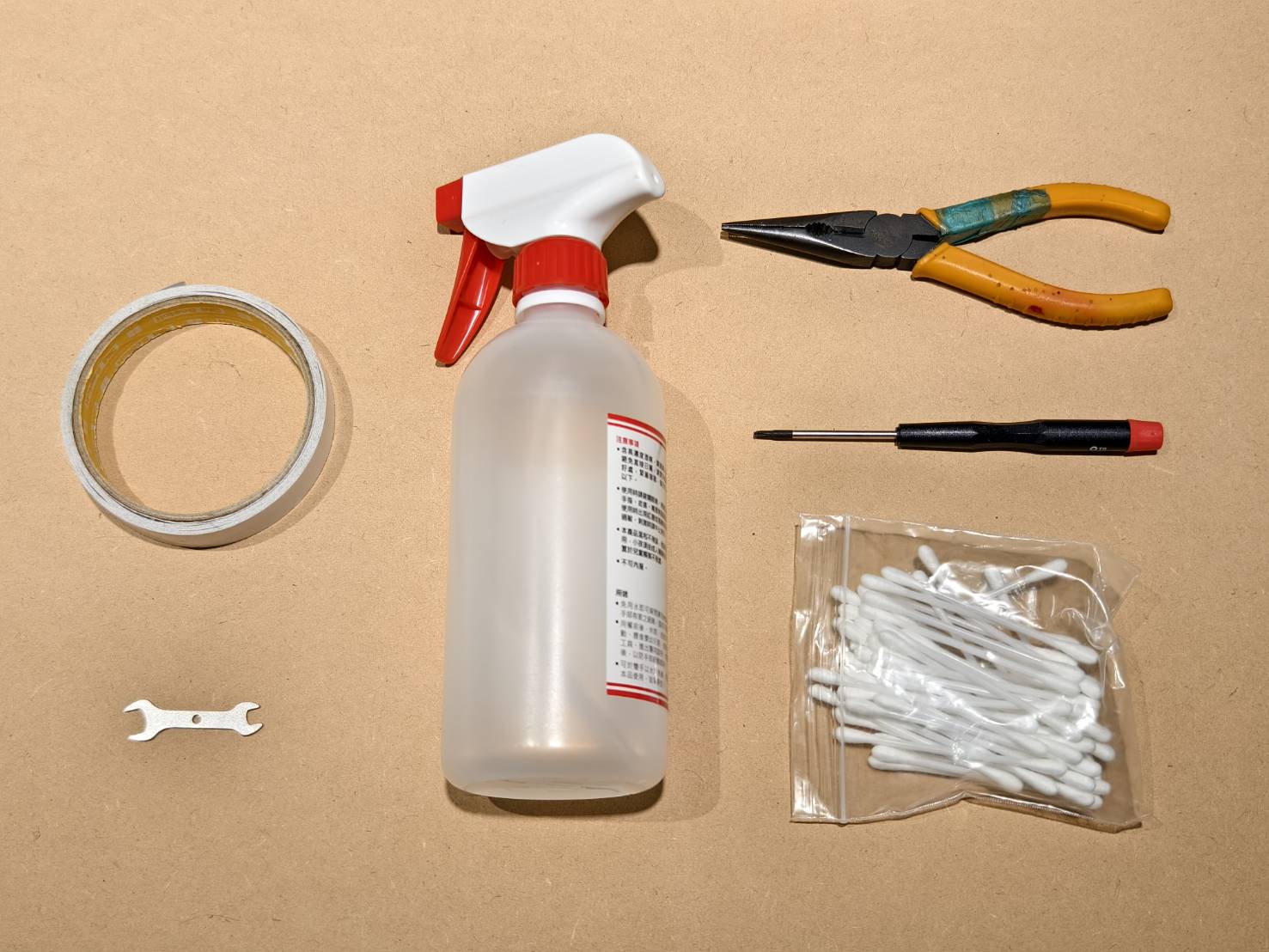

Gereedschap

Bereid de volgende gereedschappen voor.

  1. Dubbelzijdige tape
  2. Dubbele ringsleutel
  3. Desinfectiespray / Alcoholspray
  4. Tang
  5. T8 Torx schroevendraaier
  6. Wattenstaafjes

Stap 1

Maak uzelf vertrouwd met het veilig genereren van een puls.

A. Schakel de machine in.
B. Sluit het deksel.

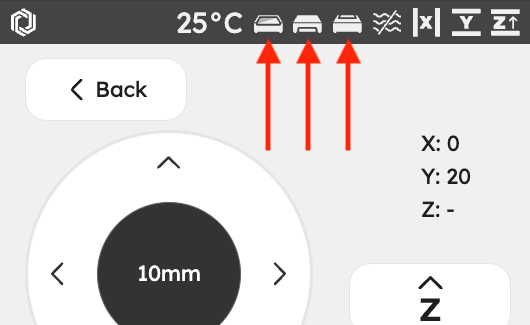

C. Ga naar de onderhoudsmodus en wacht tot het homingproces is voltooid.
     (Zorg ervoor dat de pictogrammen voor deur, achterklep en onderkant gesloten zijn, anders kunt u geen puls genereren.)
D. Zoek de pulsknop.
E. Eén druk = één puls, twee keer drukken = twee pulsen, enzovoort.
⚠︎ Genereer altijd pulsen wanneer het deksel en de achterklep gesloten zijn.

Stap 2

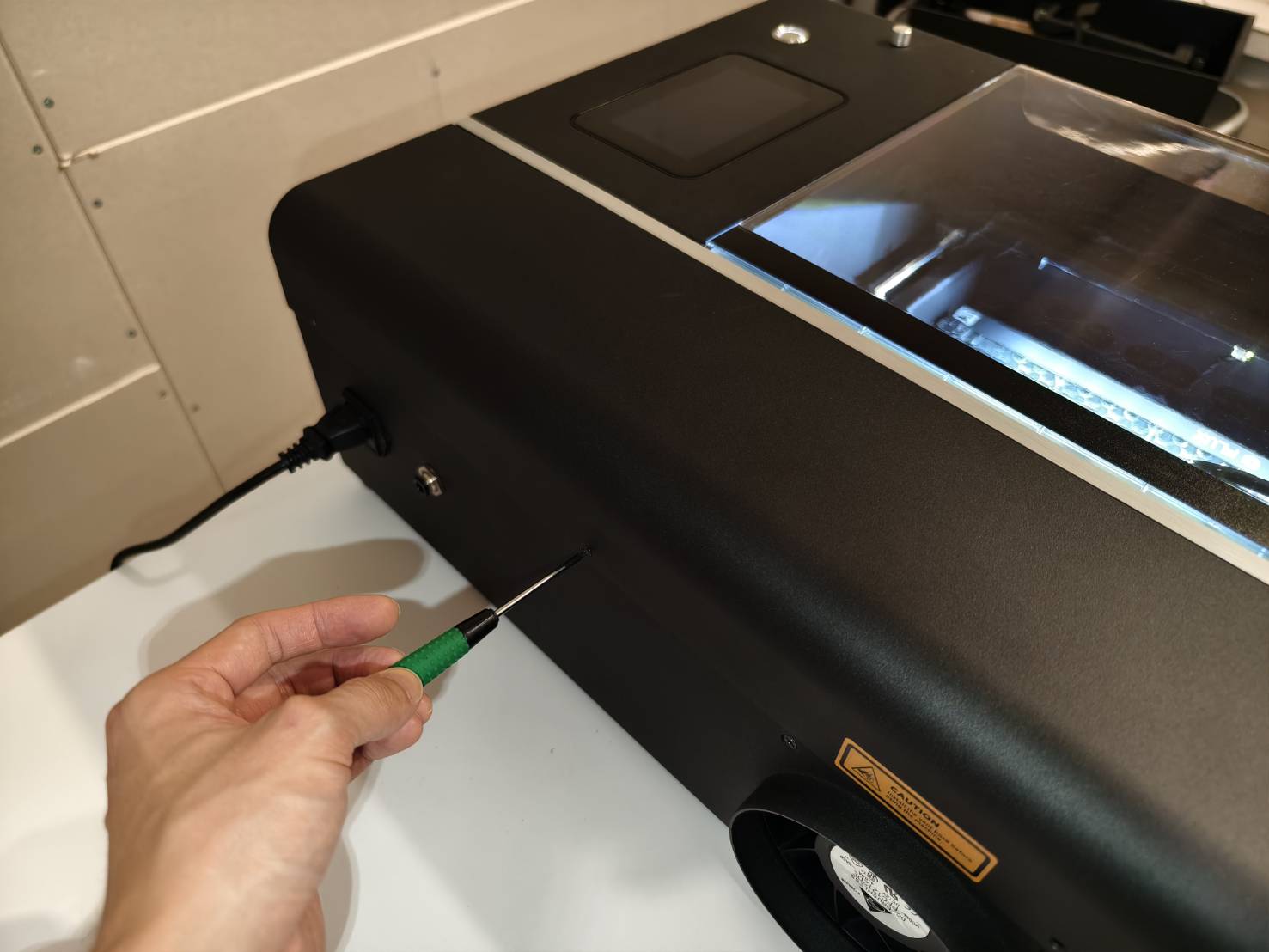

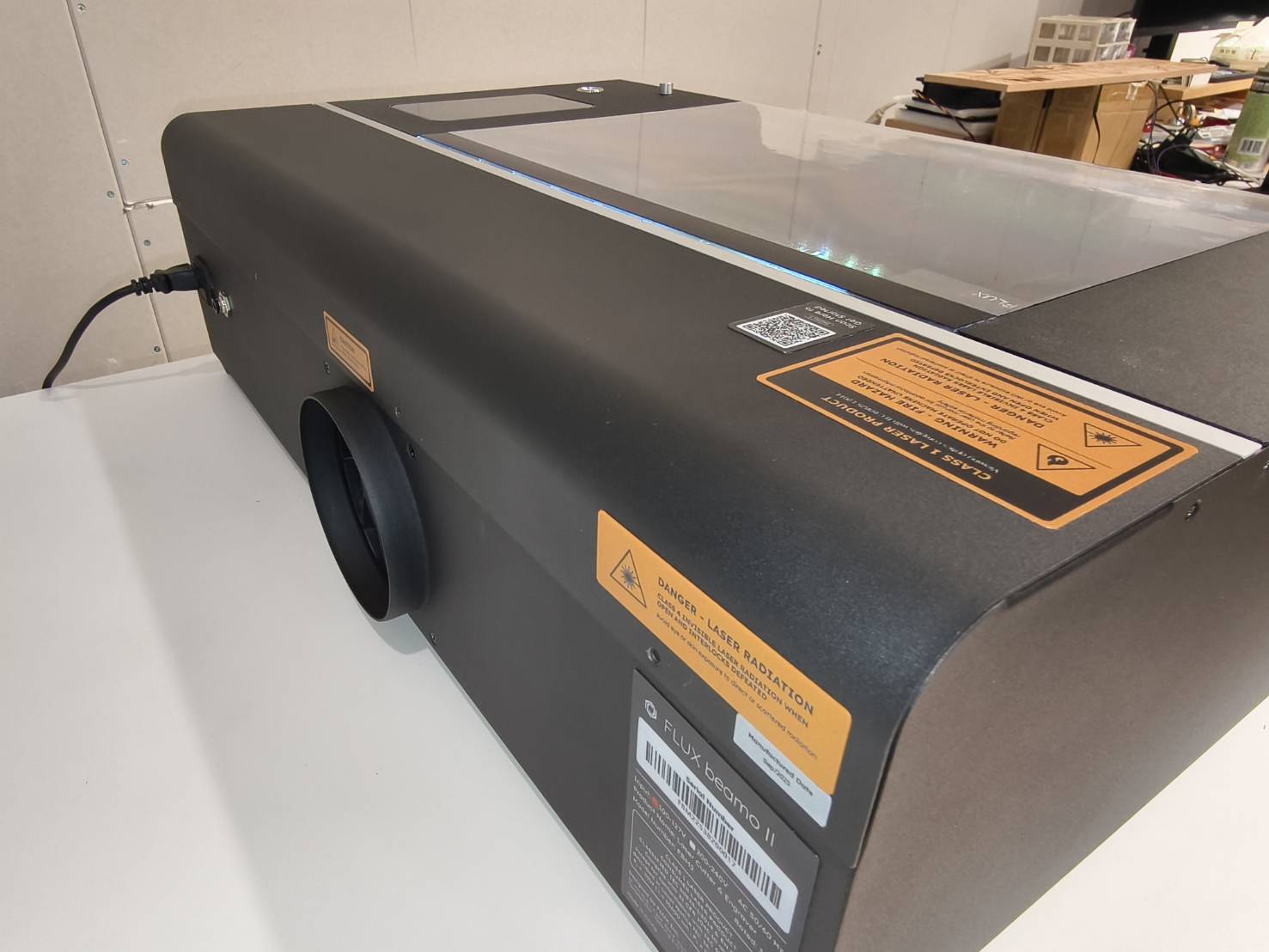

Verwijder de metalen achterplaat om de eerste spiegel te vinden.

Stap 3

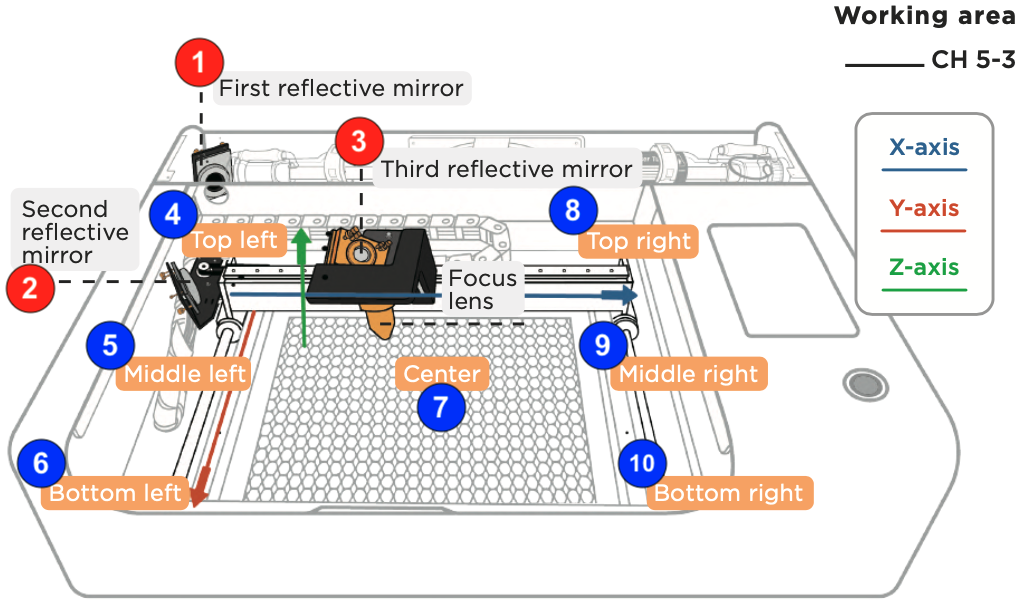

Maak uzelf vertrouwd met de locaties:

# Locaties Beschrijving
1 Eerste spiegel Hier past u het pad van de 1e naar de 2e spiegel aan.
(Open de achterklep om de 1e spiegel te vinden.)
2 Tweede spiegel Hier past u het pad van de 2e naar de 3e spiegel aan.
3 Derde spiegel Hier past u het verticale pad van de 3e spiegel naar het bed aan.
4 Linksboven op het bed Hier wordt de laserkop naartoe verplaatst tijdens het proces.
5 Links-midden op het bed Hier wordt de laserkop naartoe verplaatst tijdens het proces.
6 Linksonder op het bed Hier wordt de laserkop naartoe verplaatst tijdens het proces.
7 Midden van het bed Hier wordt de laserkop naartoe verplaatst tijdens het proces.
8 Rechtsboven op het bed Hier wordt de laserkop naartoe verplaatst tijdens het proces.
9 Rechts-midden op het bed Hier wordt de laserkop naartoe verplaatst tijdens het proces.
10 Rechtsonder op het bed Hier wordt de laserkop naartoe verplaatst tijdens het proces.

Stap 4

Reinig alle spiegels en lenzen volgens de instructies in onderstaande link.
[Spiegels en lenzen reinigen]

Stap 5

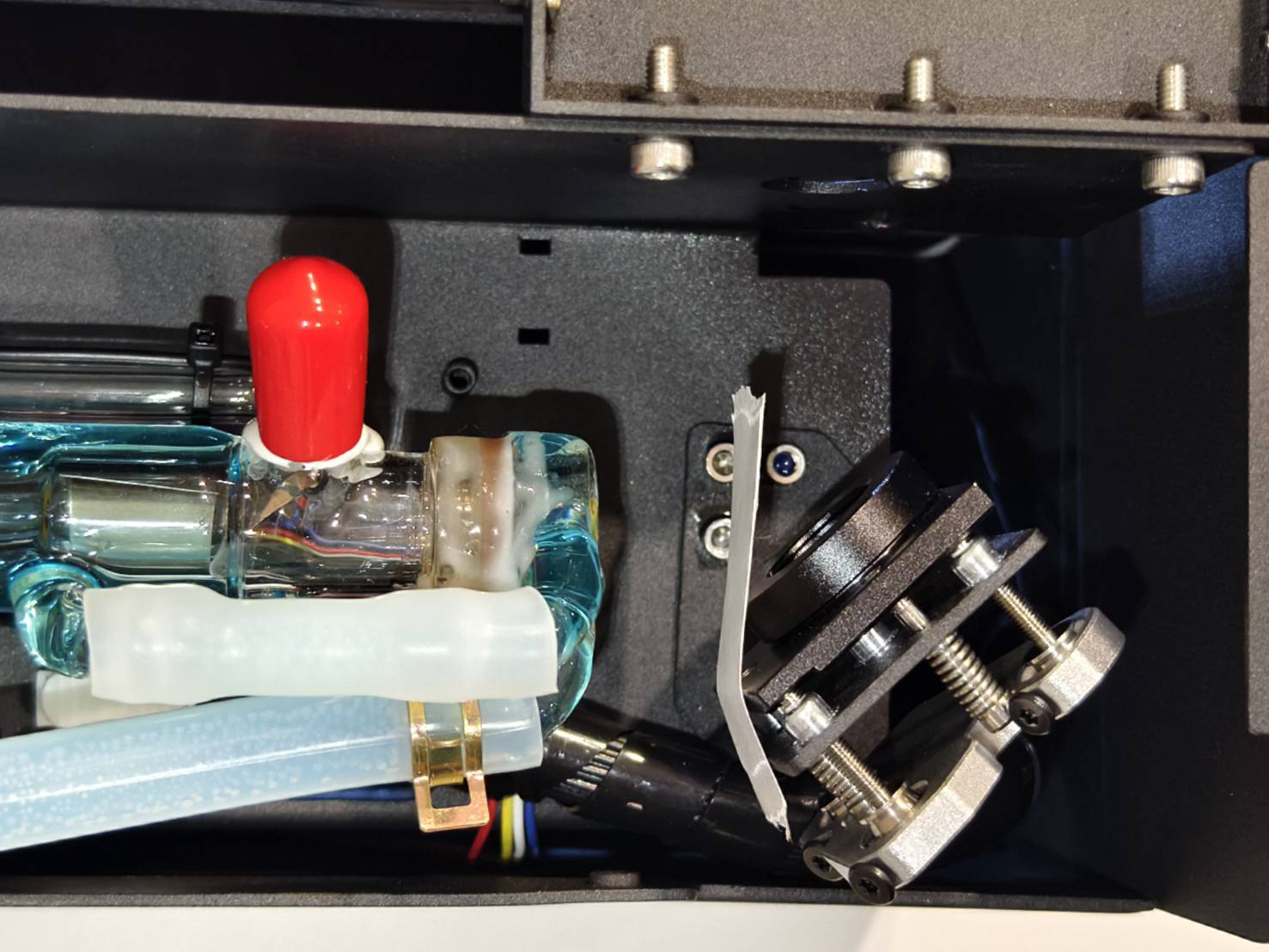

Controleer de laserstip op de 1e spiegel.
Deze stap controleert of de laserbuis en de machine in goede staat zijn.

Stapoverzicht:

Uitvoering:

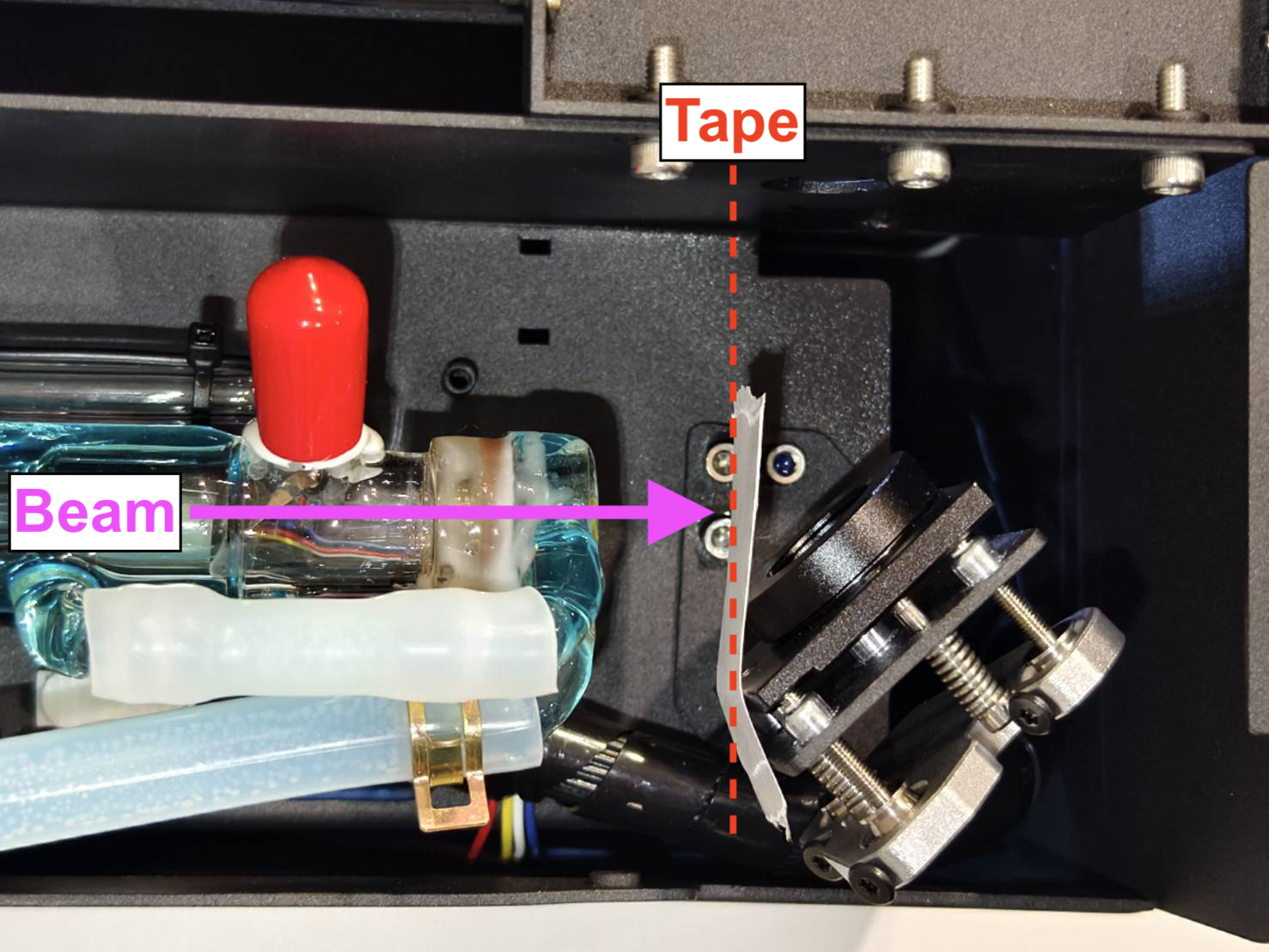

  • Plaats de tape op de 1e spiegel onder een hoek van 90 graden ten opzichte van de laserstraal.
  • Plaats de achterklep terug en maak 5 pulsen.
    (U hoeft de schroeven niet vast te draaien zolang u een puls kunt maken.)



  • Demonstratie

  • Controleer het resultaat.

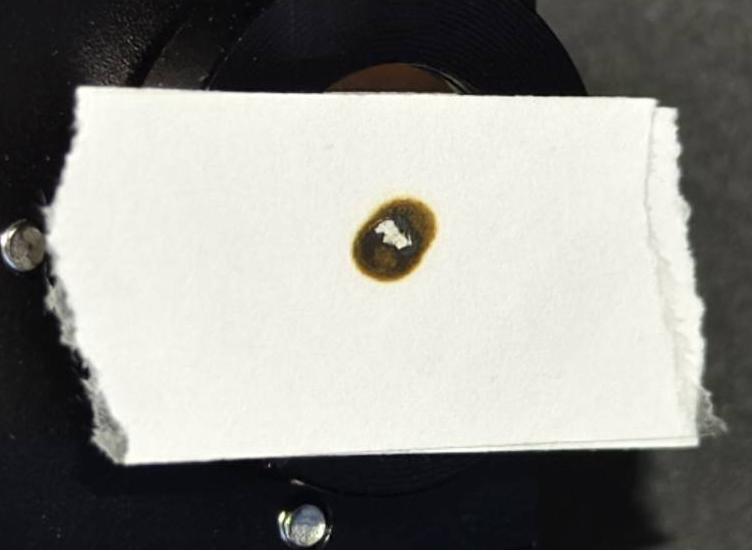

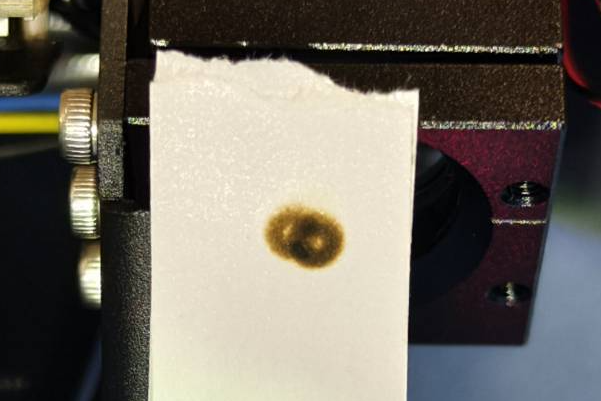

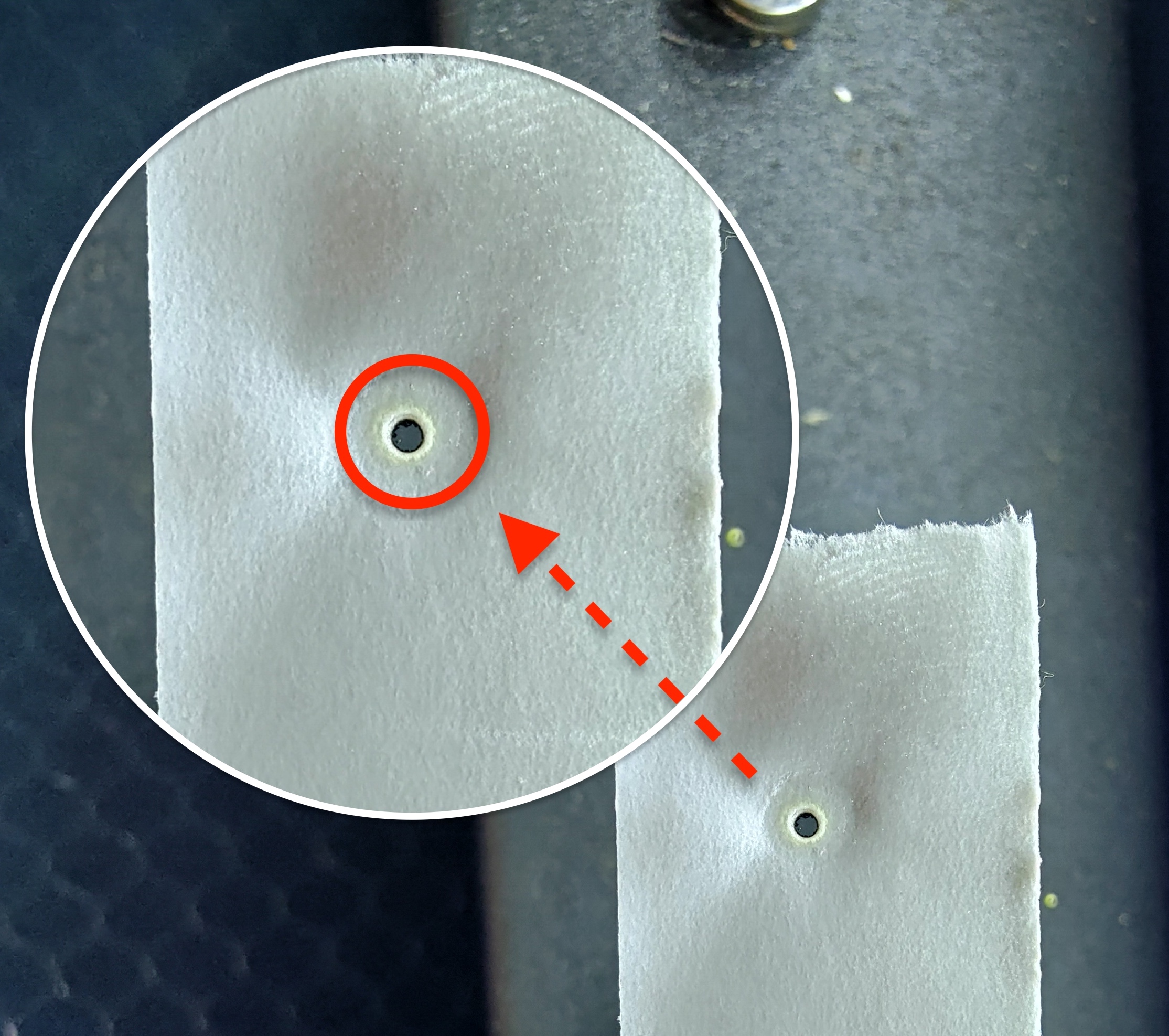

    Voorbeelden van tape-resultaten

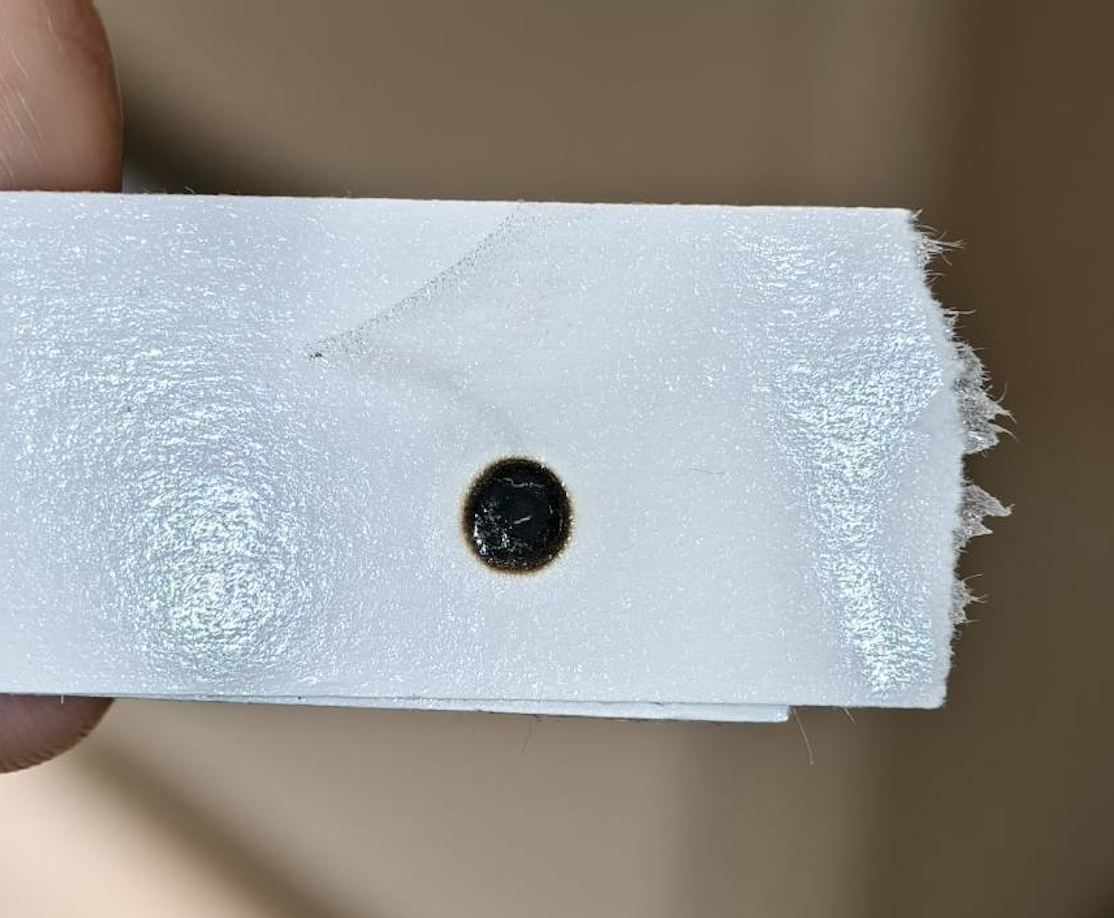

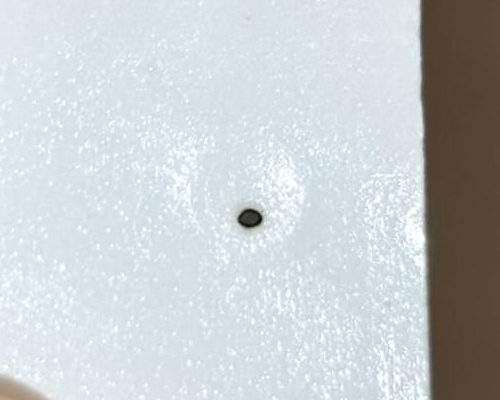

    Goed voorbeeld -
    Rond en krachtig

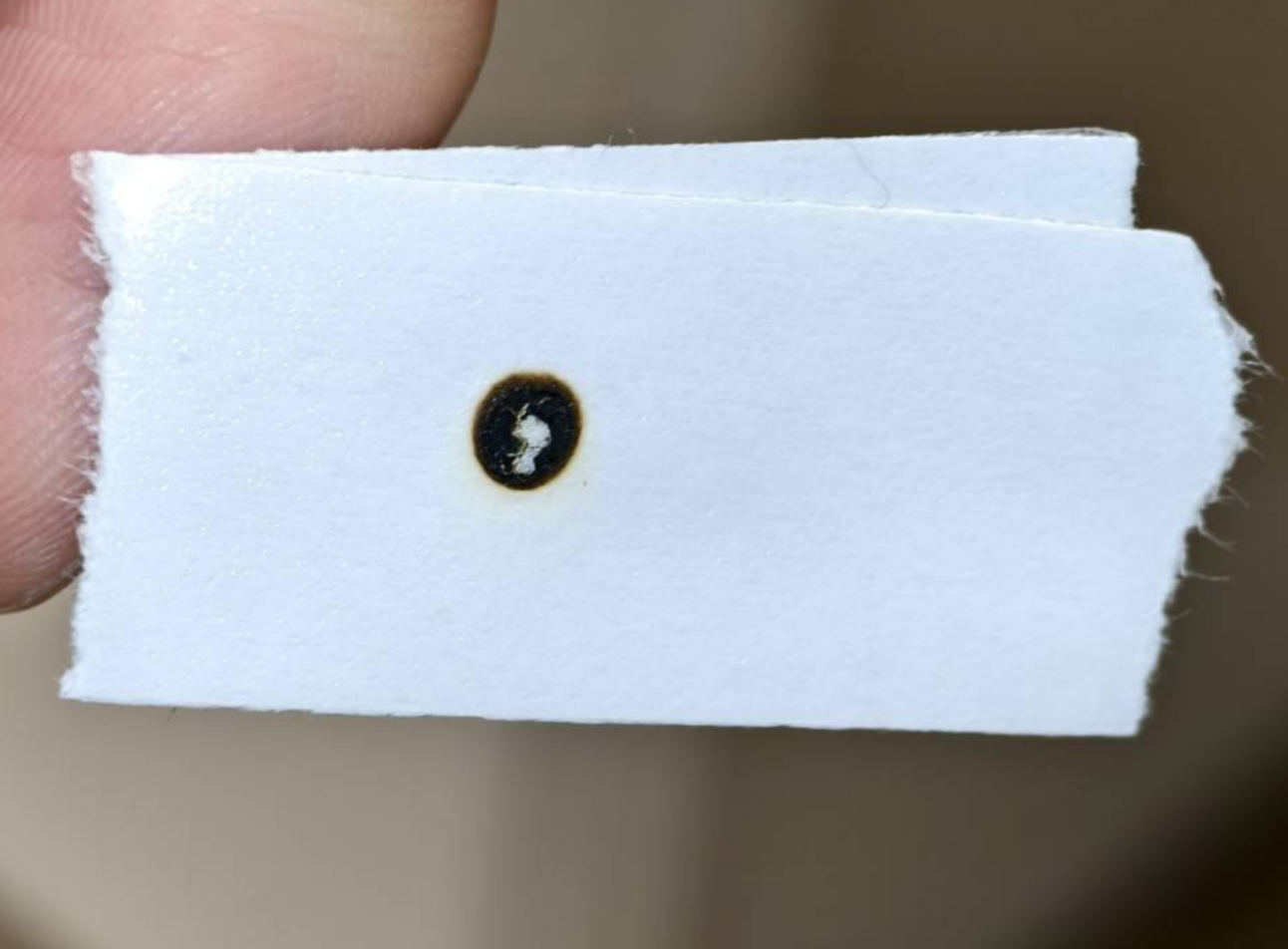

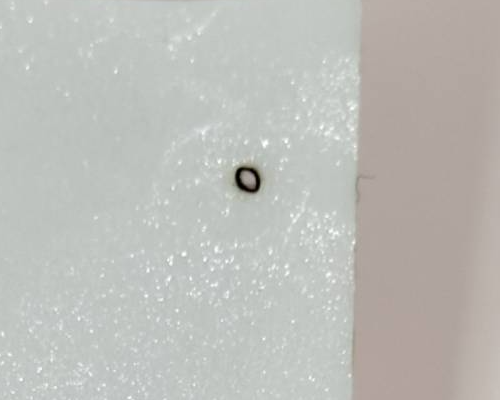

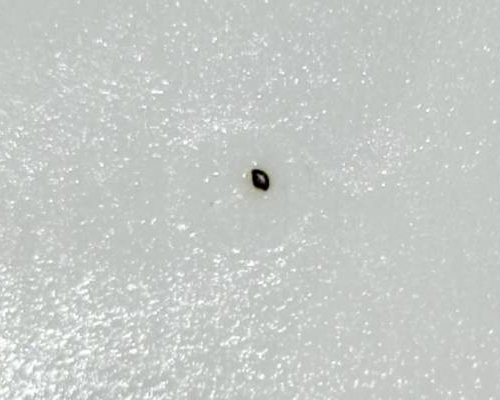

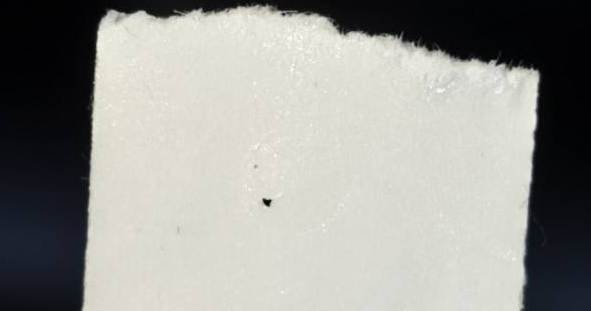

    Slecht voorbeeld -
    Zwak, hol of niet rond

    Screenshot 2024-05-17 at 11.45.12 AM.png


    Screenshot 2024-05-17 at 11.44.44 AM.png





Bepaal uw resultaat en de volgende actie:

  • Het resultaat is goed >> Stap 6
  • Het resultaat is slecht, of er zijn geen markeringen >> Neem contact op met de klantenservice
    • Mogelijke oorzaak:
      • De laserbuis is defect en moet worden vervangen.
      • De laservoeding is defect en moet worden vervangen.

Stap 6

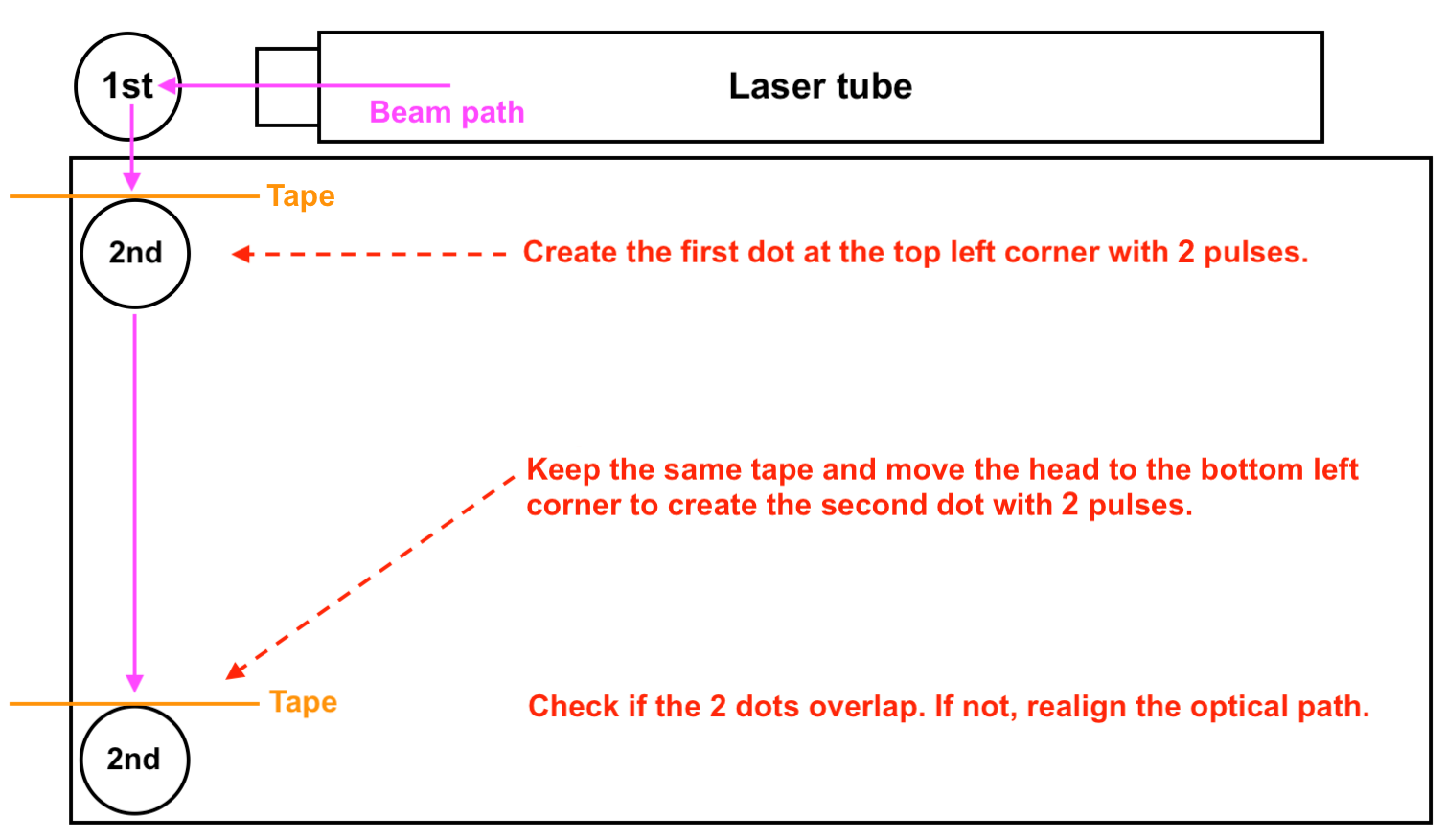

Deze stap controleert of het pad is uitgelijnd van de 1e spiegel naar de 2e spiegel.

Stapoverzicht:

Voordat u begint, plaats de achterklep terug en gebruik voorlopig één schroef.

Uitvoering:

  1. Plaats een nieuwe tweelaagse, dubbelzijdige tape op de 2e spiegel.
  2. Verplaats de portaal naar boven en verplaats de laserkop naar rechts.
  3. Sluit de deur en maak 2 pulsen.
  4. Verplaats de portaal naar de onderste hoek en maak nog 2 pulsen.

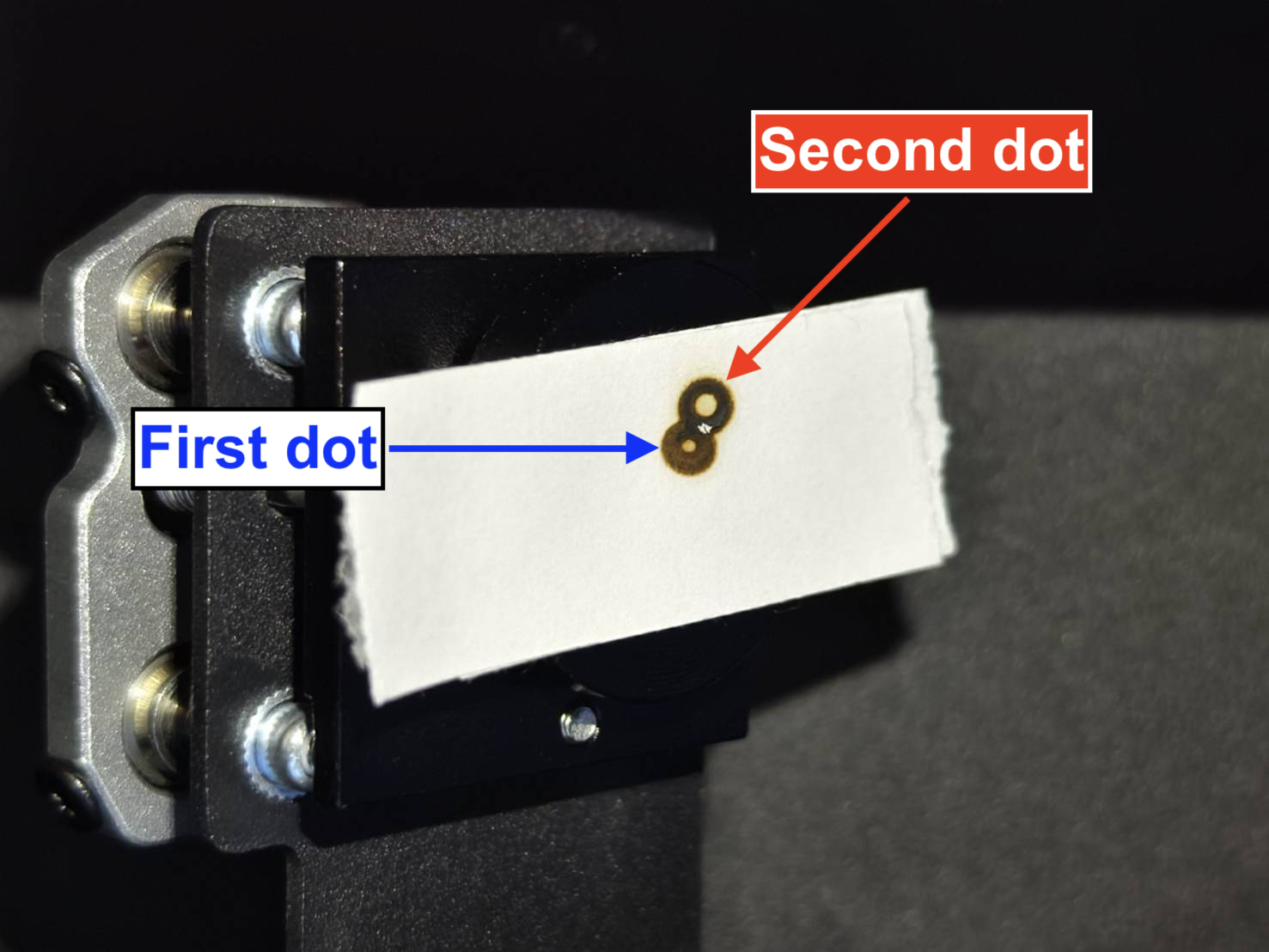

  5. Controleer visueel of de twee brandmarkeringen overlappen en of het resultaat goed of slecht is.

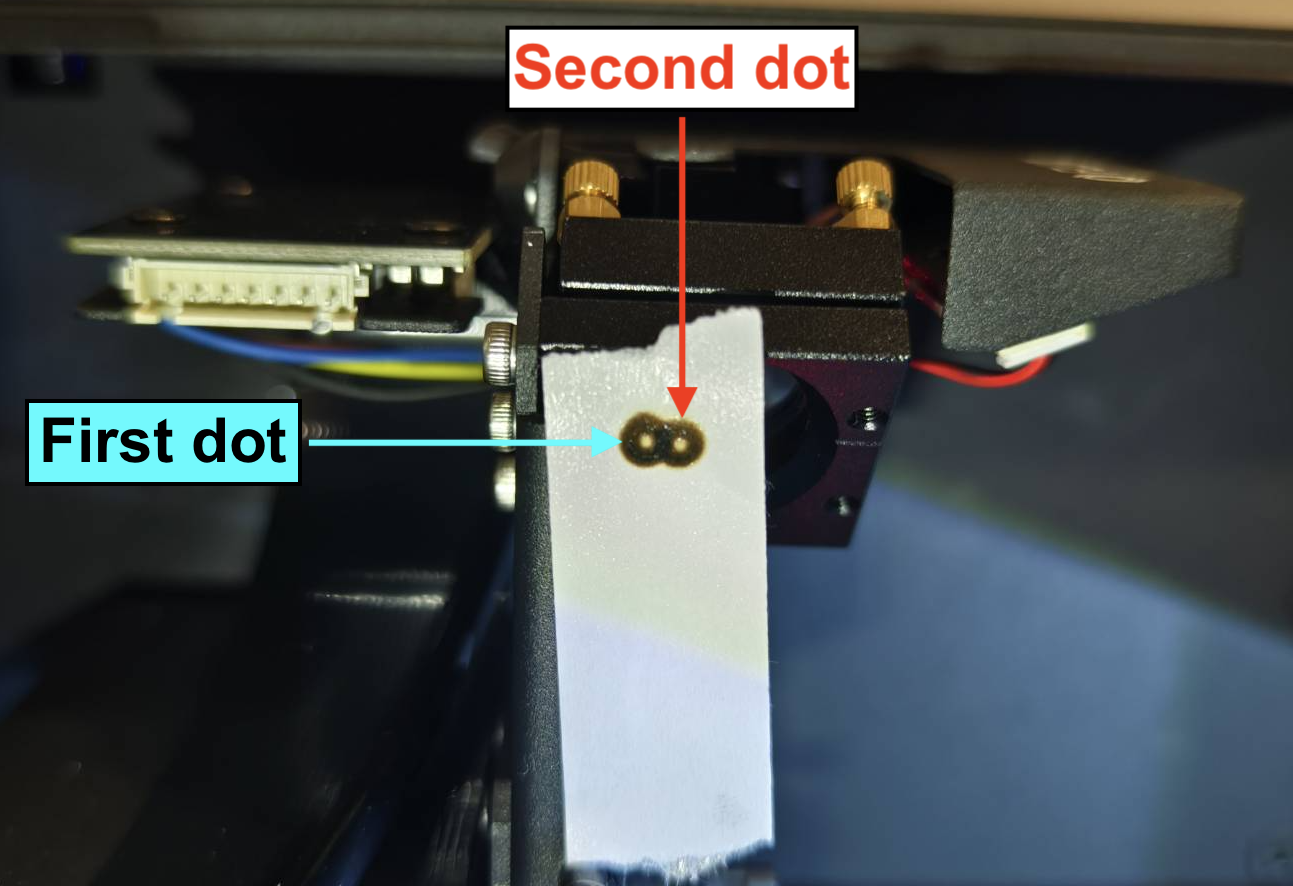

    (U kunt de tape van opzij bekijken om te zien welke de 2e stip is.)

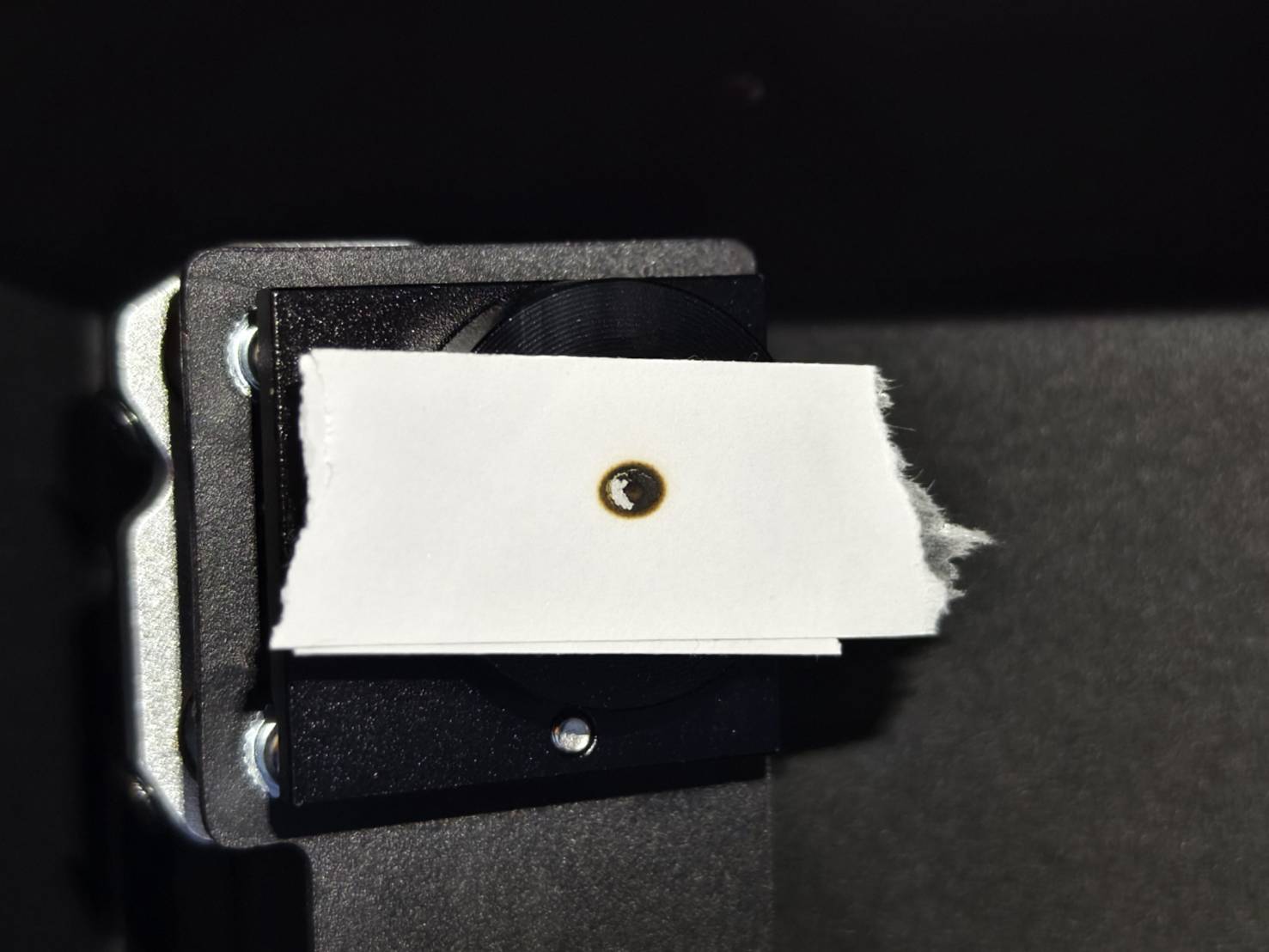

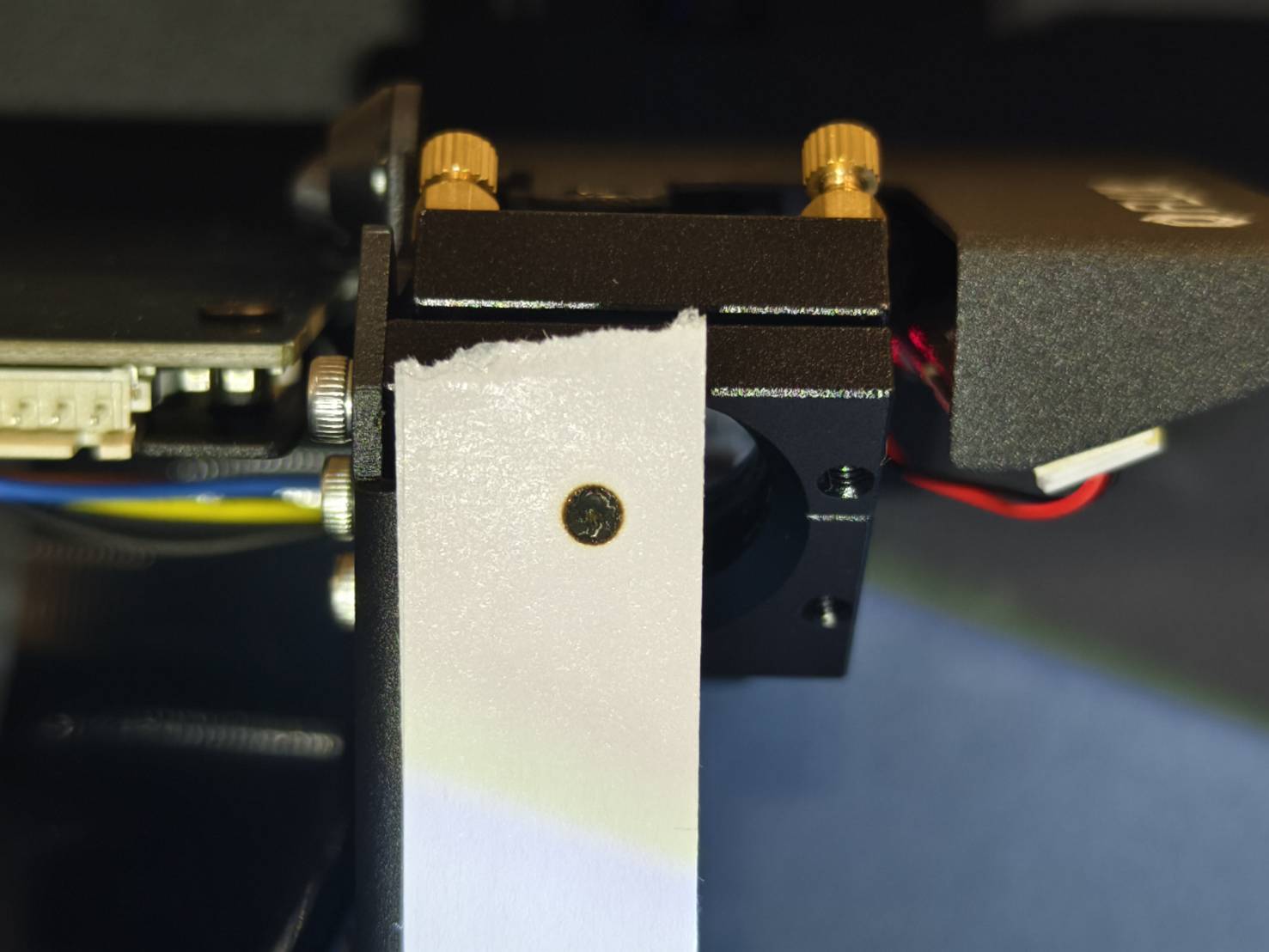

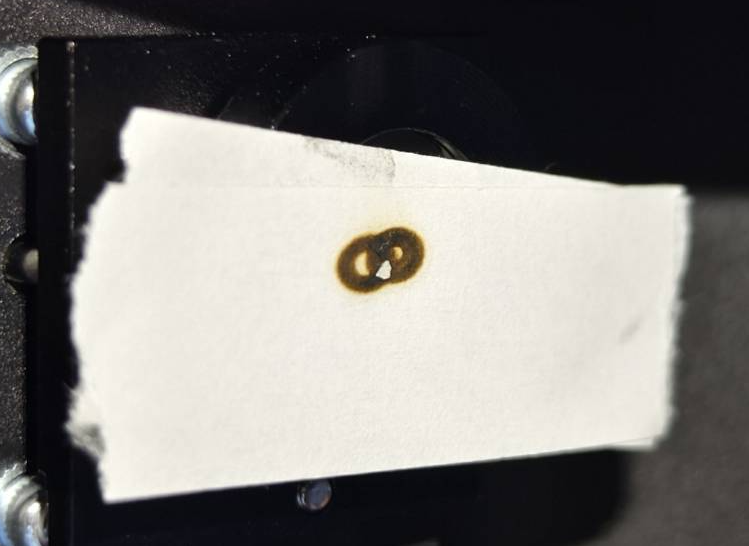

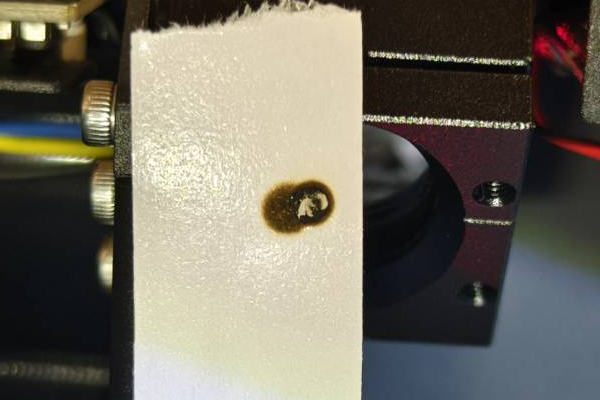

Goed voorbeeld - Overlappend

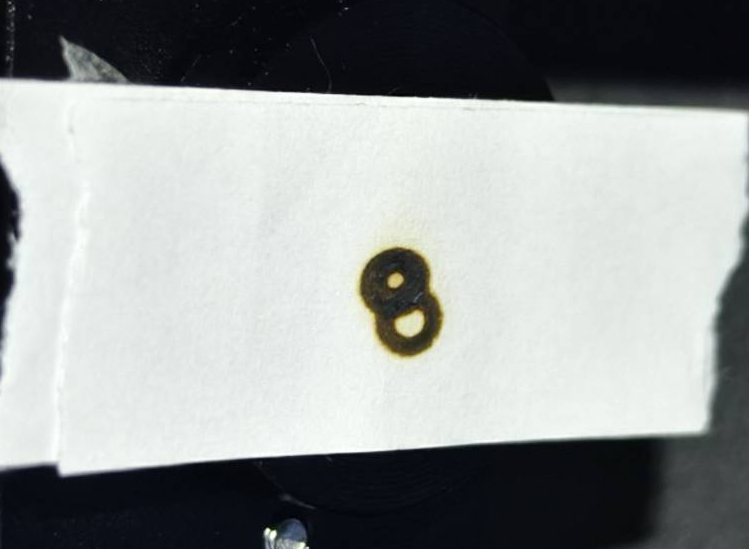

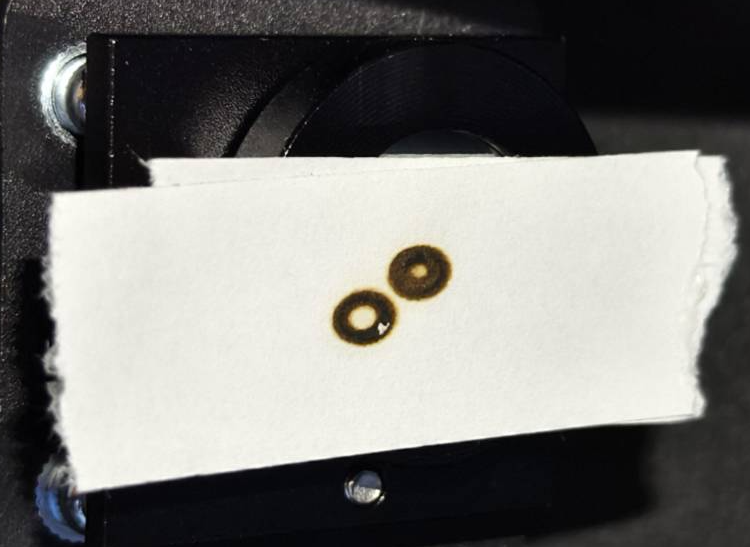

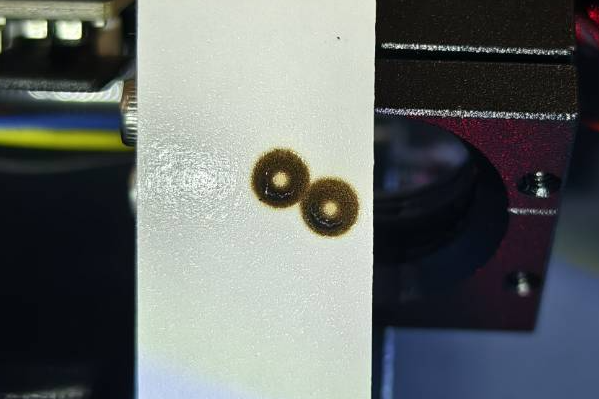

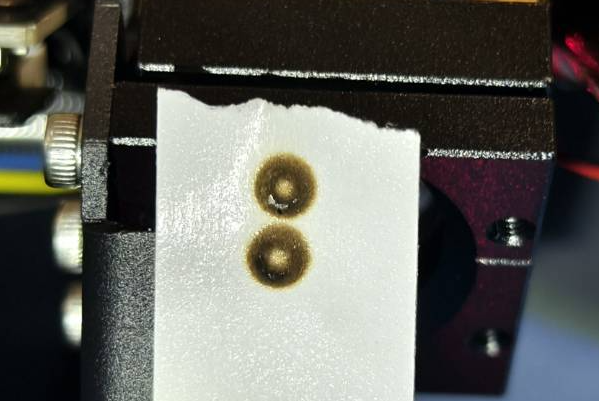

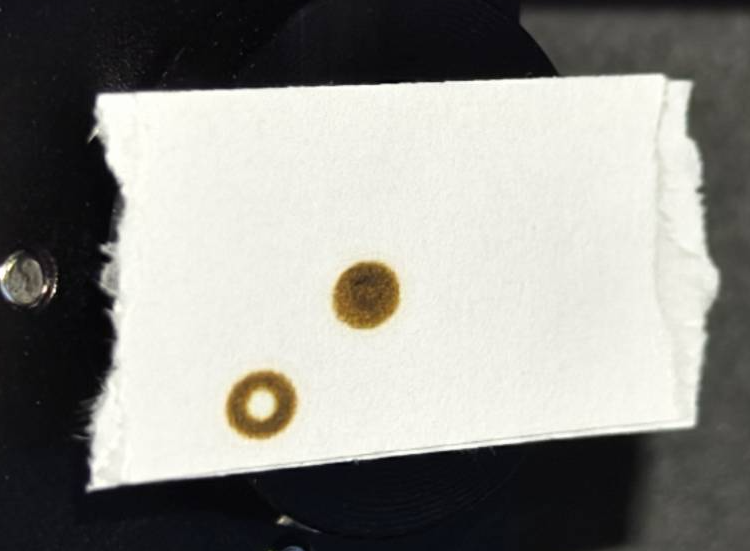

Slecht voorbeeld - Niet overlappend



Bepaal uw resultaat en de volgende actie:

  • Goed resultaat - Overlappend >> Stap 7
  • Slecht resultaat - Niet overlappend >> Stap 6.1

Stap 6.1

In deze stap leert u hoe u het pad van de 1e spiegel naar de 2e spiegel uitlijnt door de schroeven op de 1e spiegel af te stellen.

  • Verwijder eerst de achterklep.

  • Zoek de eerste spiegel. Spuit alcohol op de houder en wacht enkele seconden.
    Draai vervolgens de drie T8-schroeven los om de houder te verwijderen.

  • Er zijn drie schroeven op de 1e spiegel. Door deze met de klok mee of tegen de klok in te draaien, verandert het laserpad, wat betekent dat de positie van de tweede stip zal veranderen.

Demonstratie - Padafstelling van eerste spiegel naar tweede spiegel

  1. Gebruik een nieuwe tweelaagse tape om 2 pulsen bovenaan en nog 2 pulsen onderaan te maken.
  2. Bepaal aan de hand van uw resultaat in de onderstaande tabel welke schroef/schroeven u moet afstellen.
  3. Stel de schroef af. Houd de gantry onderaan.
  4. Maak 2 pulsen om te zien of de 2e stip dichter bij de eerste stip komt.
  5. Wanneer het moeilijk is om de 2e stip te bepalen, verwijder dan de gebruikte tape.
  6. Herhaal #1 totdat de 1e stip en 2e stip overlappen. (Voorbeeld van overlapping)
  7. Installeer na de afstelling de schroefhouder opnieuw.

(De video is een daadwerkelijke uitvoering door FLUX-medewerkers. Het is een lange video, u kunt de afspeelsnelheid aanpassen, maar het concept en het proces zijn essentieel om te begrijpen hoe u moet afstellen.)

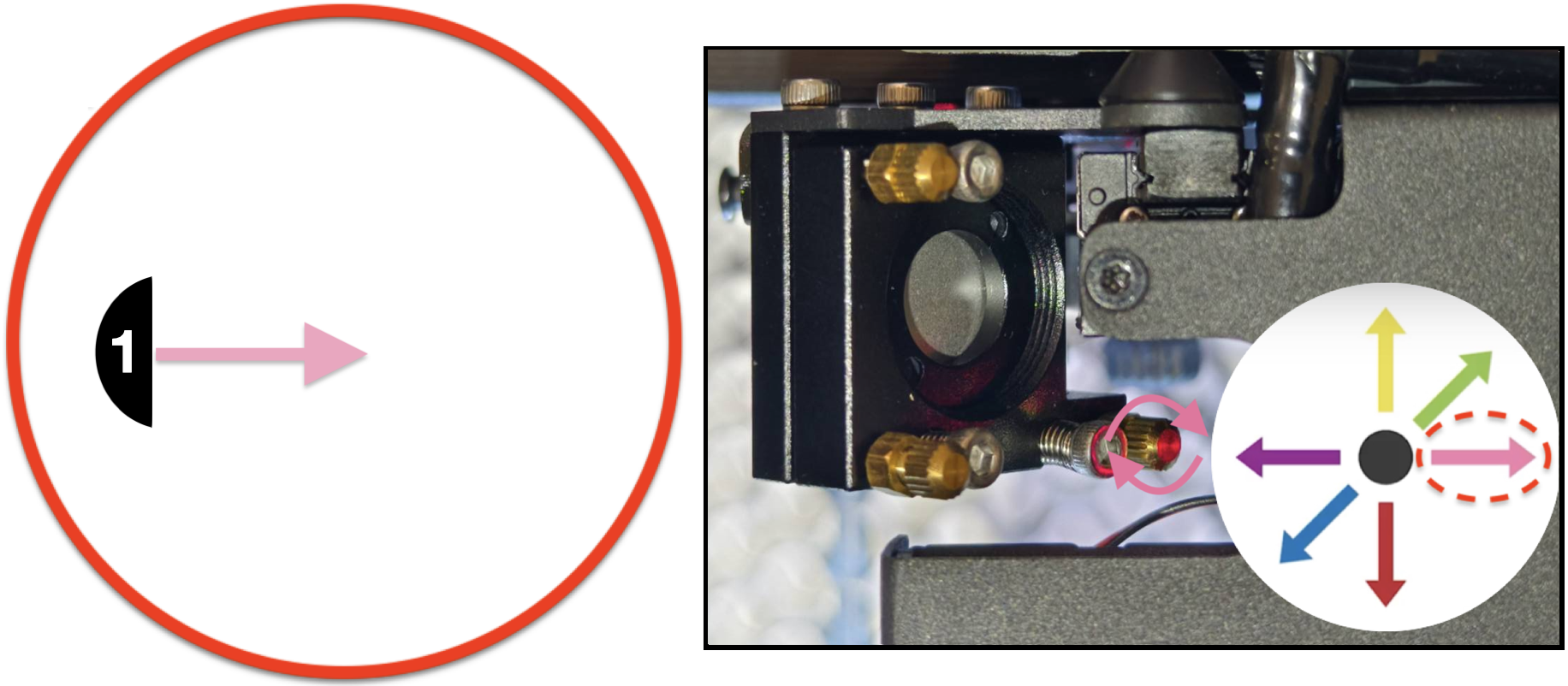

  • Bepaal de positie van uw rode laserstip, richt op de schroef en bepaal de draairichting.

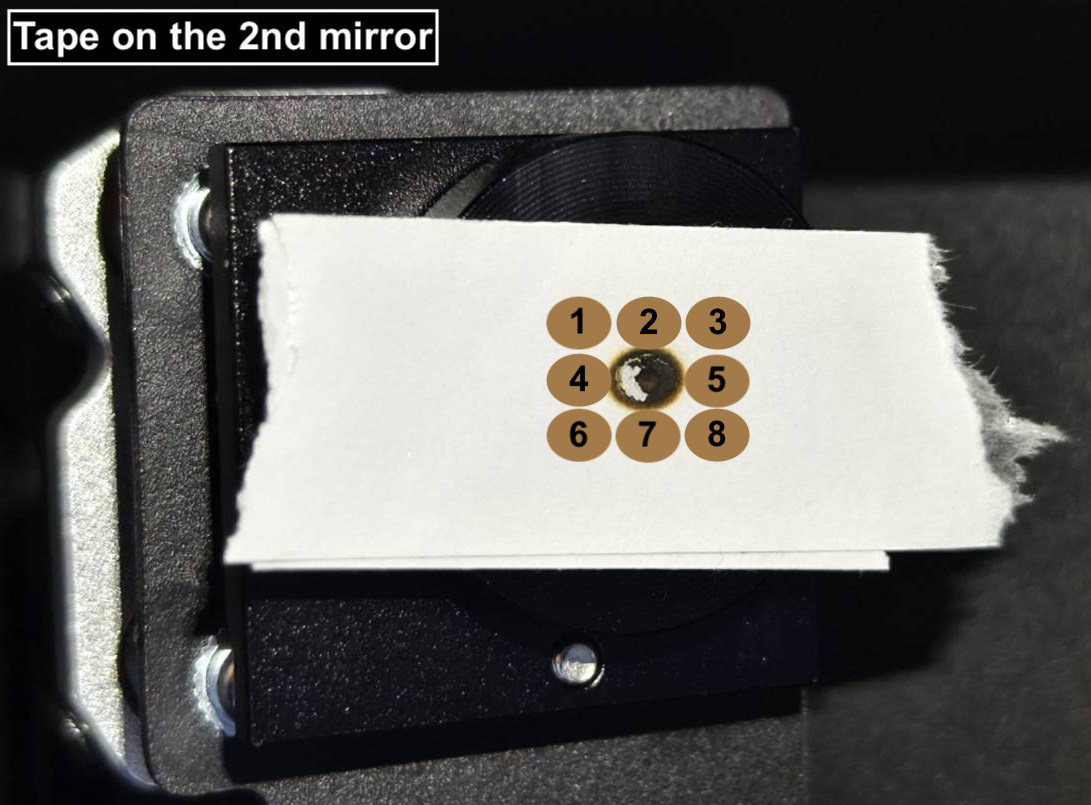

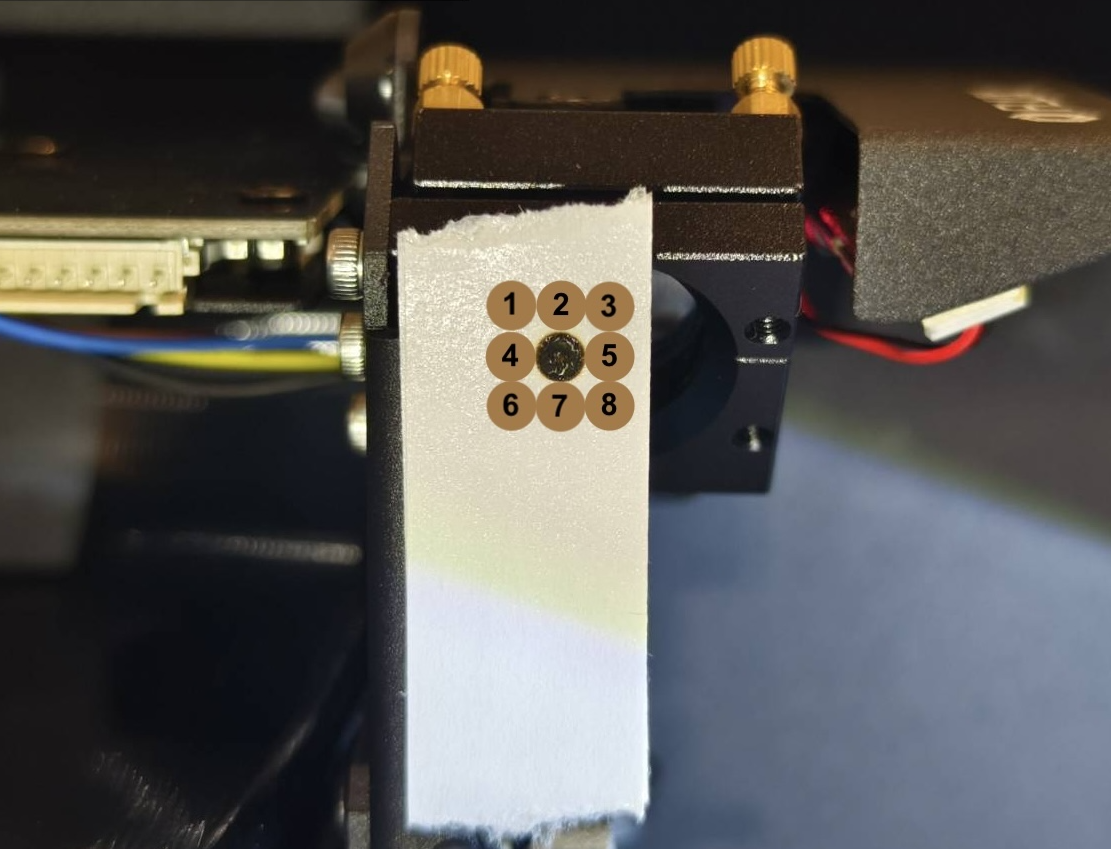

    Bekijk de onderstaande foto en zoek het nummer dat overeenkomt met de positie van uw rode laserstip:

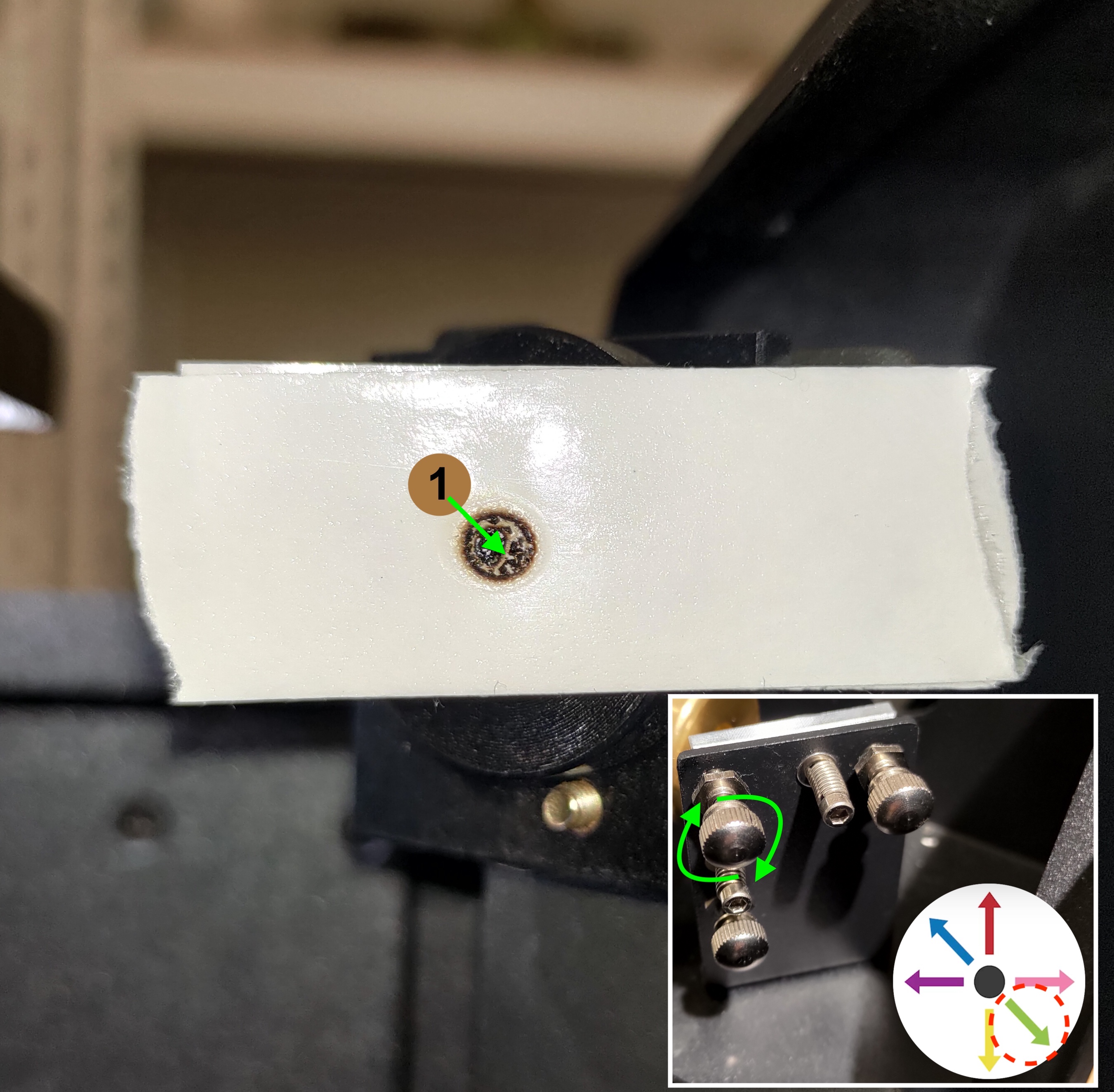

Voor #1:
De 2e stip moet naar rechtsonder bewegen om de eerste stip te overlappen
De schroef linksboven moet met de klok mee worden gedraaid. Zie de onderstaande foto.		 Voor #2:

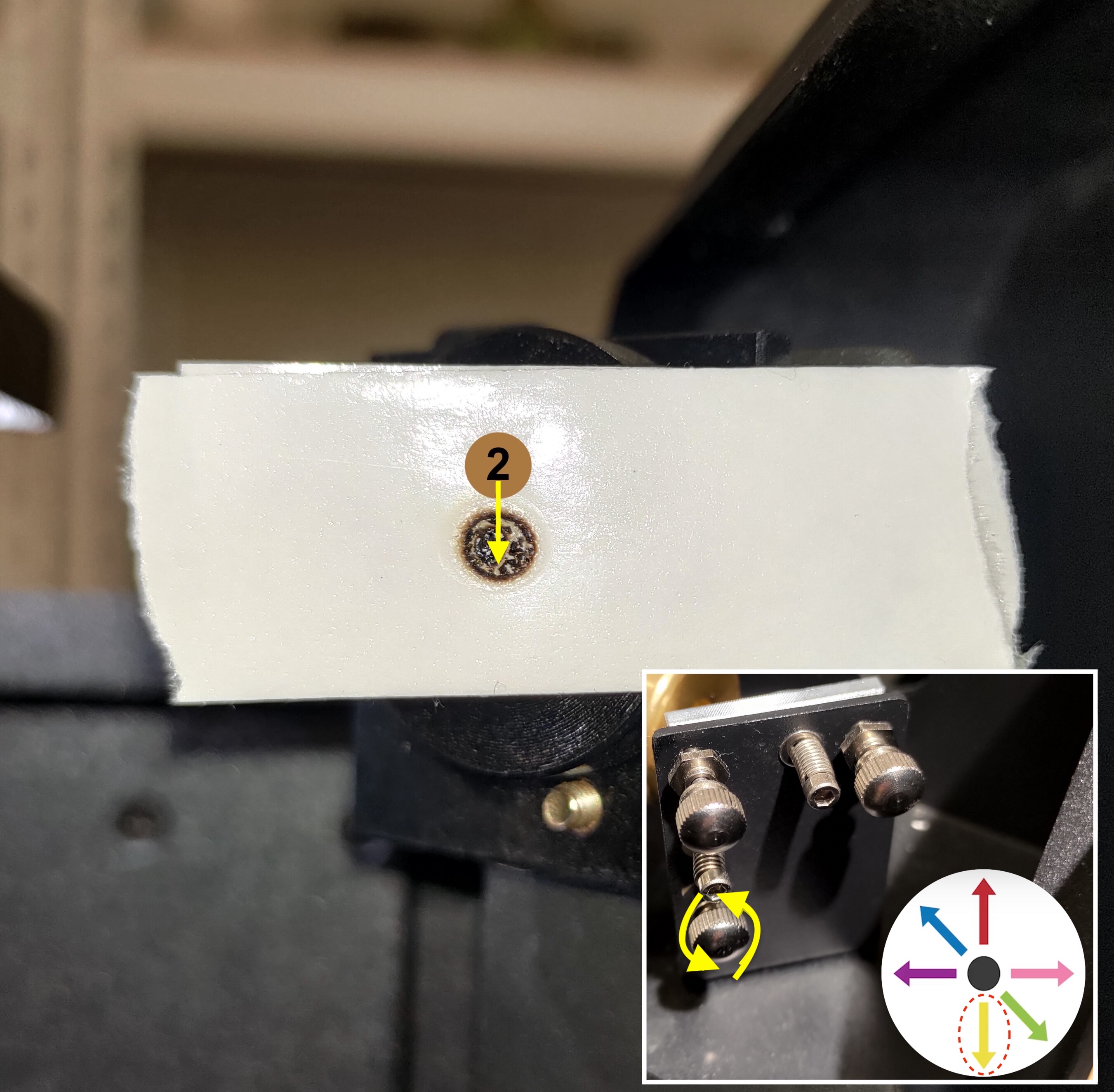

De 2e stip moet recht naar beneden bewegen om de eerste stip te overlappen.
De schroef linksonder moet tegen de klok in worden gedraaid. Zie de onderstaande foto.
1__for_copy.jpg 2__for_copy.jpg

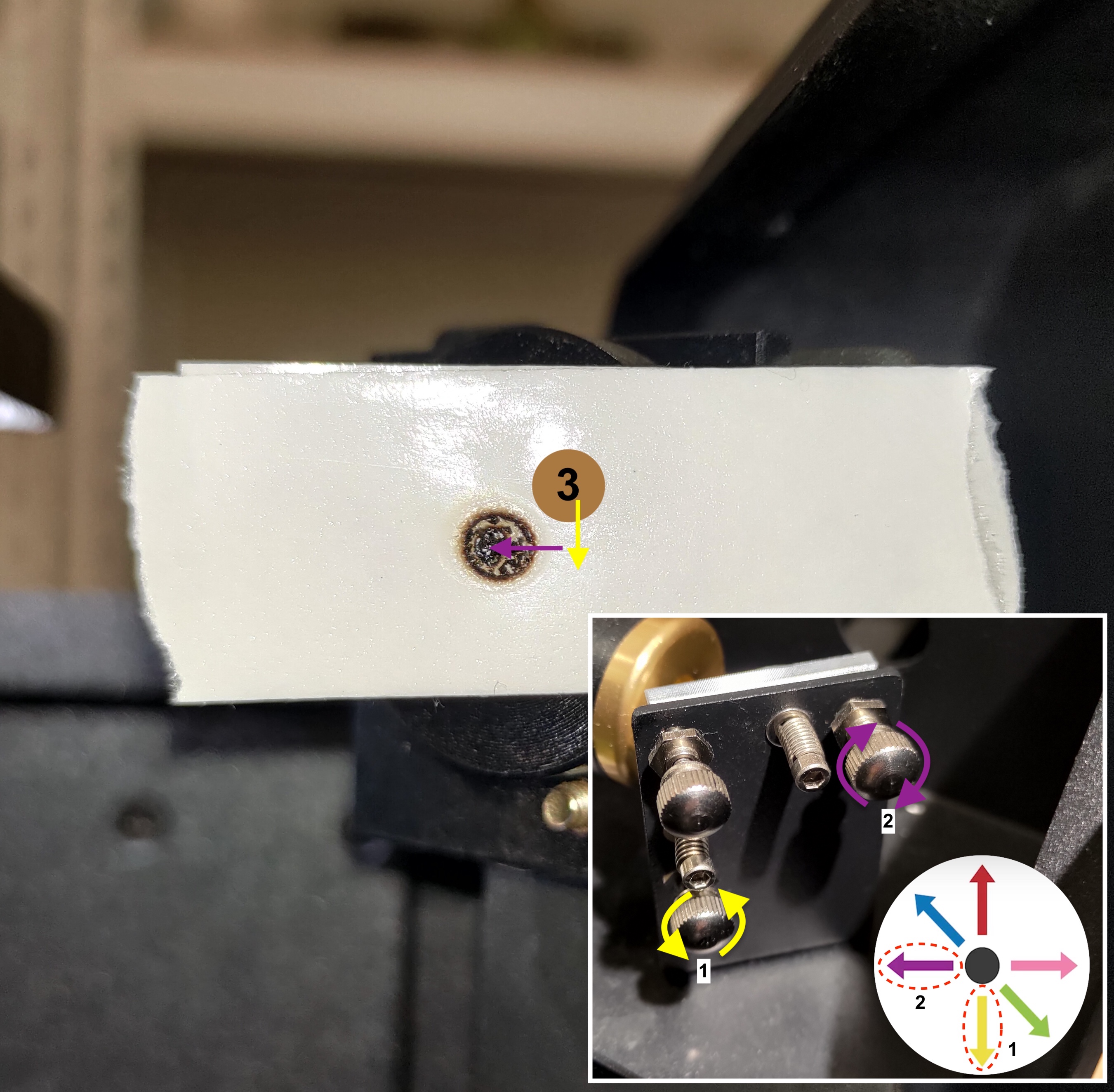

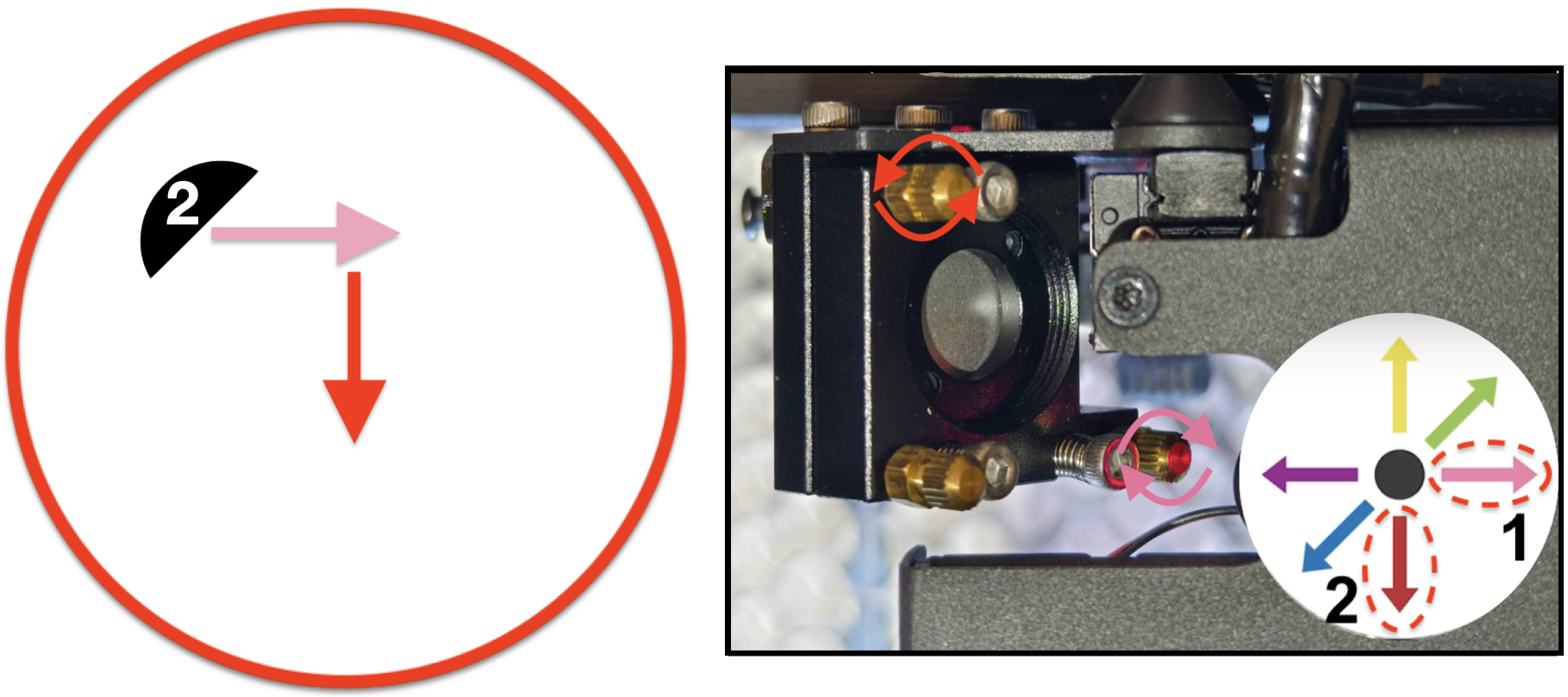

Voor #3:
De 2e stip moet eerst naar beneden en daarna naar links bewegen om de eerste stip te overlappen.
De schroef linksonder moet tegen de klok in worden gedraaid om de stip naar beneden te bewegen.
De schroef rechtsboven moet met de klok mee worden gedraaid om de stip naar links te bewegen.
Zie de onderstaande foto.

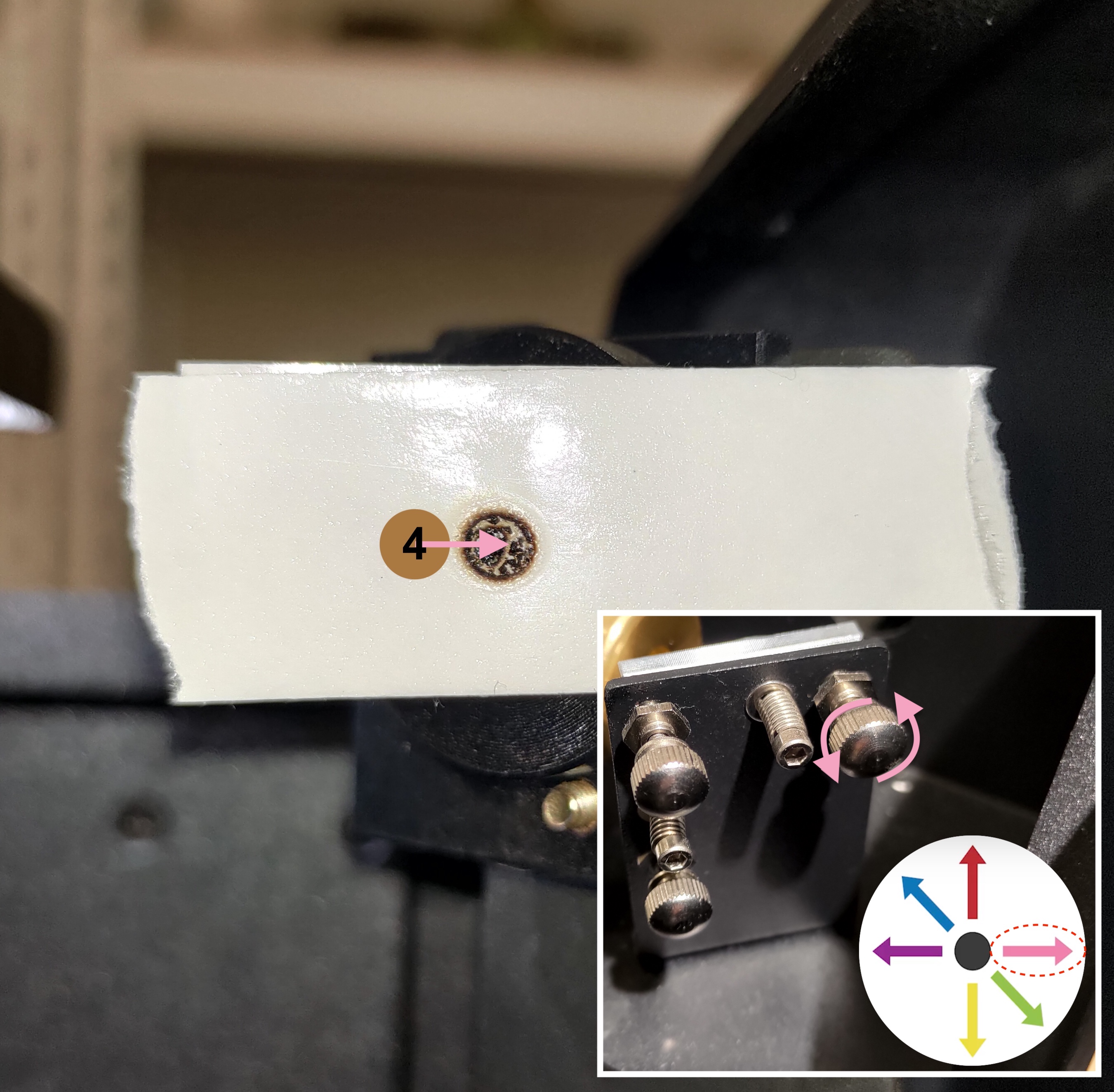

Voor #4:
De 2e stip moet naar rechts bewegen om de eerste stip te overlappen.
De schroef rechtsboven moet tegen de klok in worden gedraaid. Zie de onderstaande foto.

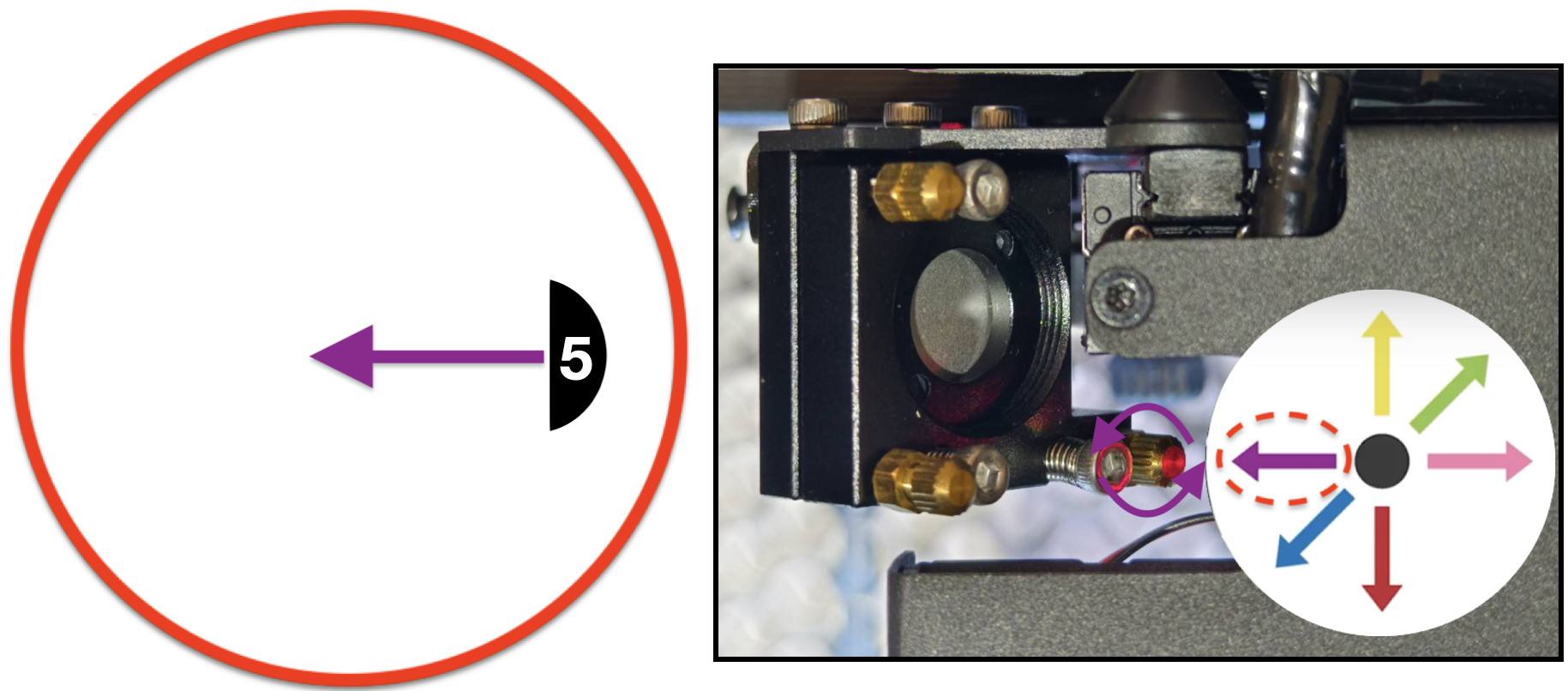

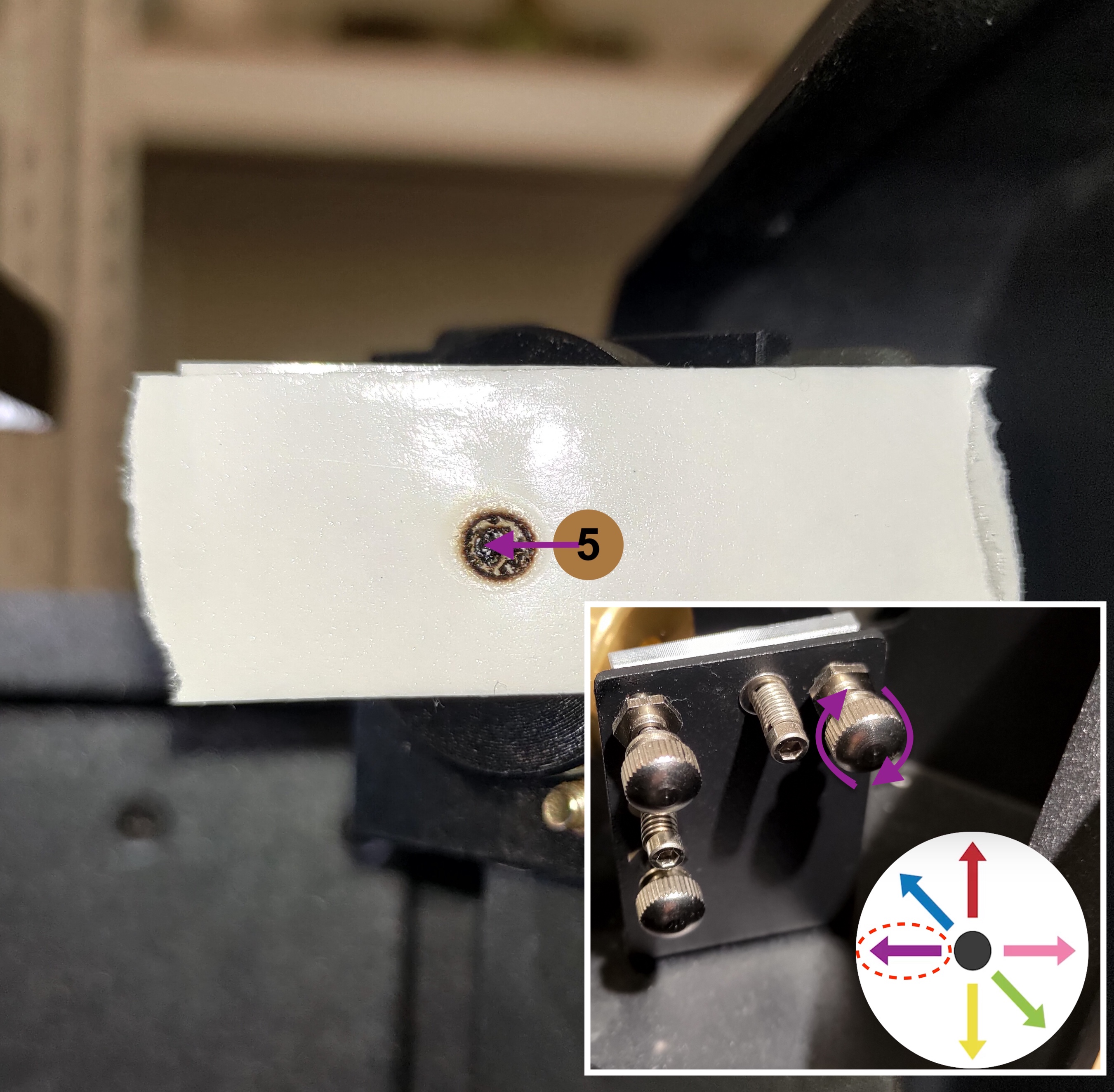

Voor #5:
De 2e stip moet naar links bewegen om de eerste stip te overlappen.
De schroef rechtsboven moet met de klok mee worden gedraaid. Zie de onderstaande foto.

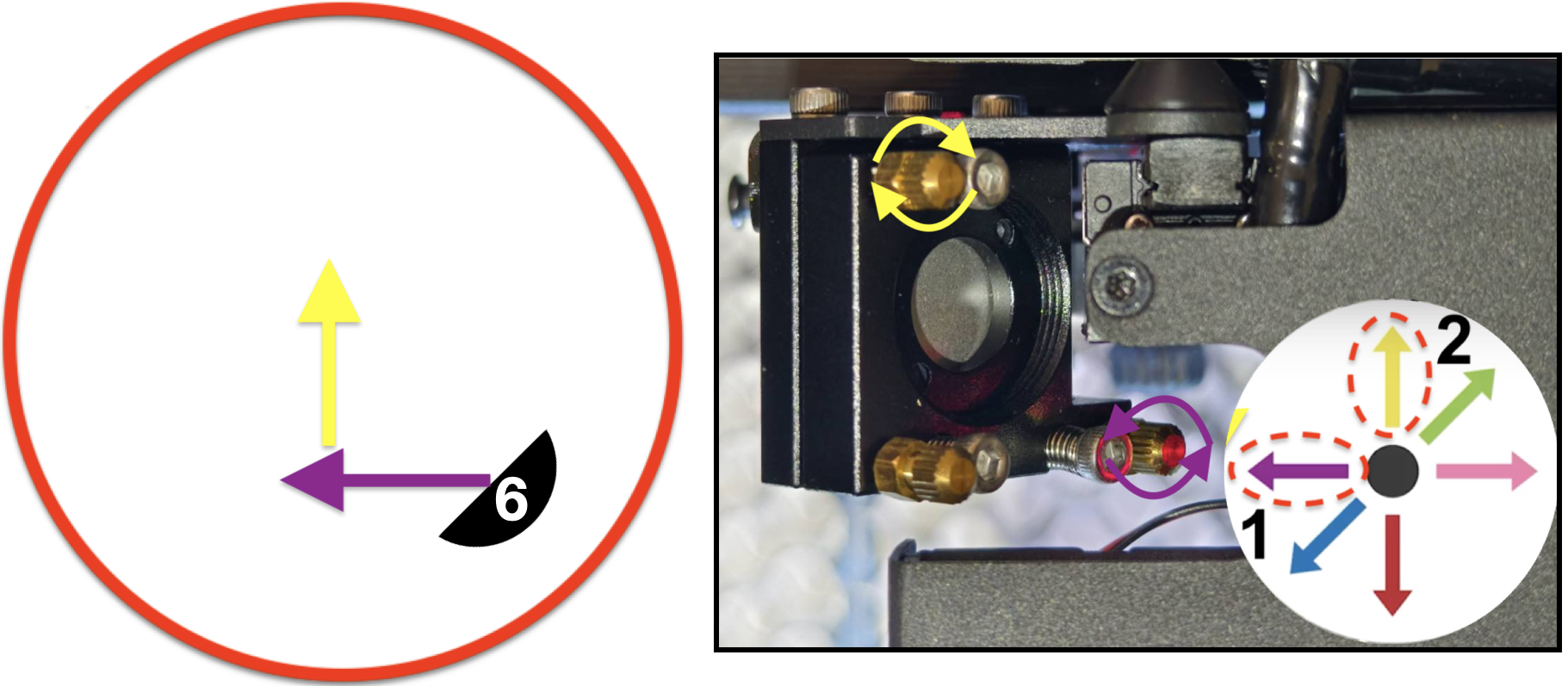

 Voor #6:
De 2e stip moet eerst naar rechts en daarna naar boven bewegen om de eerste stip te overlappen.
De schroef rechtsboven moet tegen de klok in worden gedraaid om de stip naar rechts te laten bewegen.
De schroef linksonder moet met de klok mee worden gedraaid om de stip naar boven te laten bewegen.
Zie de onderstaande foto.

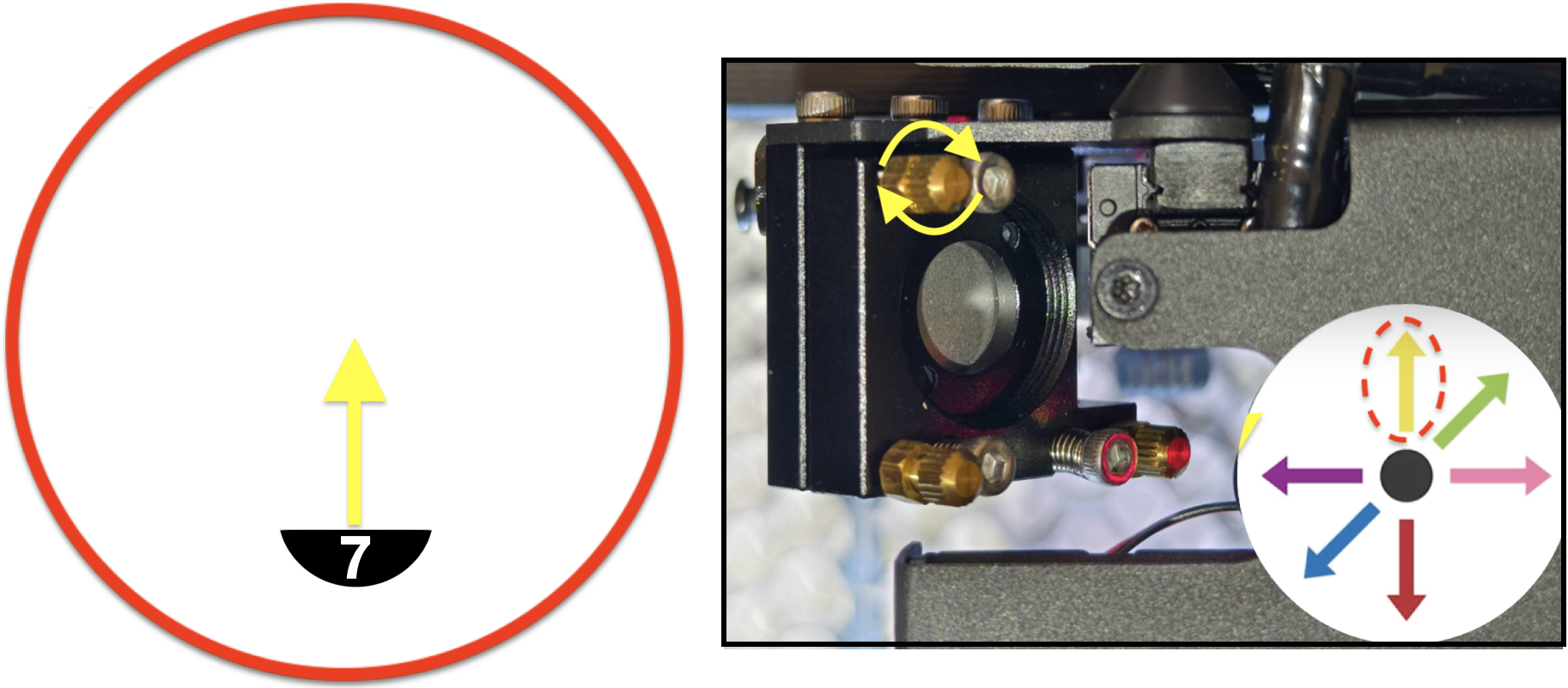

Voor #7:
De 2e stip moet recht omhoog bewegen om de eerste stip te overlappen.
De schroef linksonder moet met de klok mee worden gedraaid. Zie de onderstaande foto.		 Voor #8:

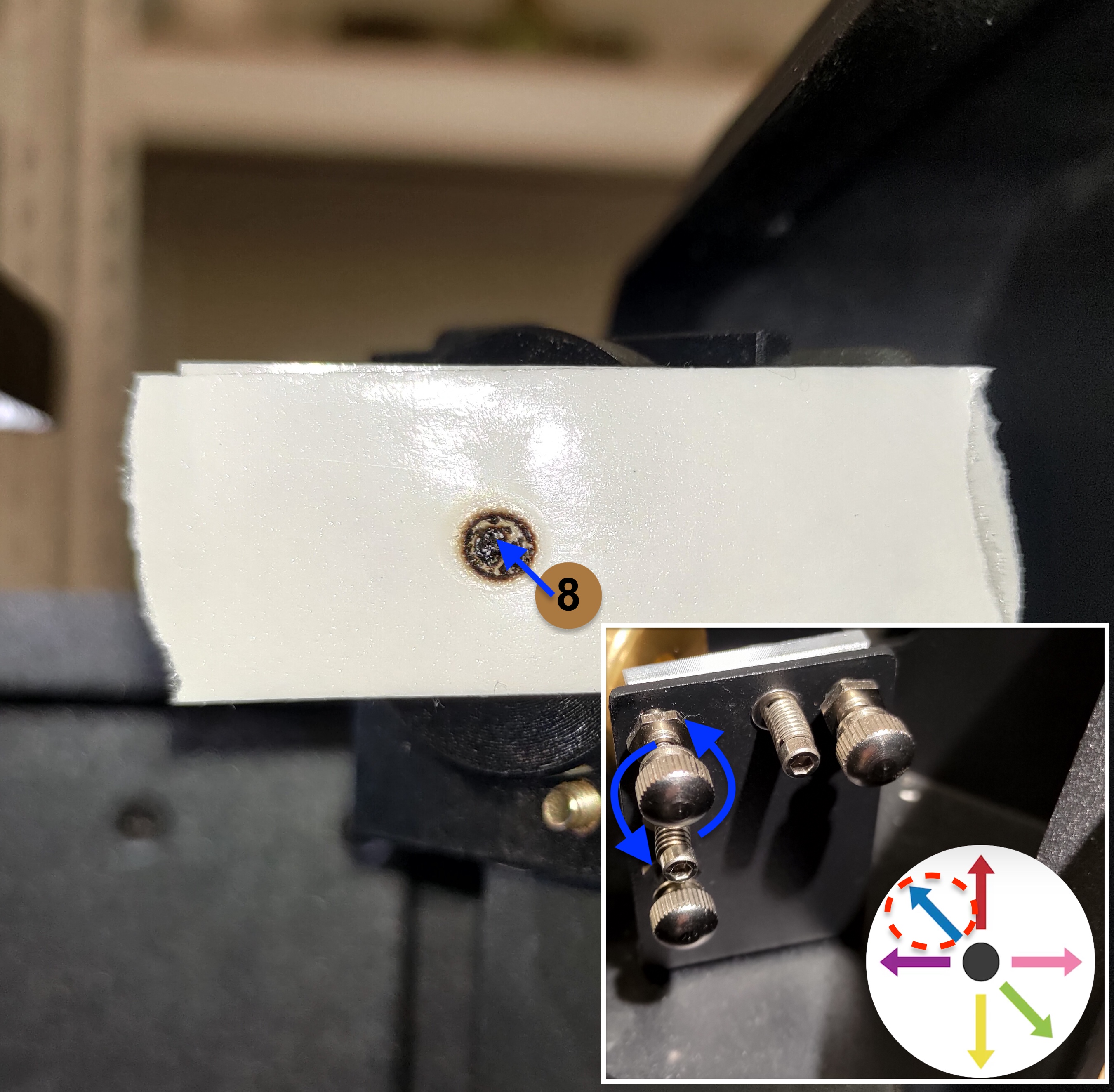

De 2e stip moet naar linksboven bewegen om de eerste stip te overlappen
De schroef linksboven moet tegen de klok in worden gedraaid. Zie de onderstaande foto.

  • Installeer na de afstelling de houder opnieuw.

Stap 7

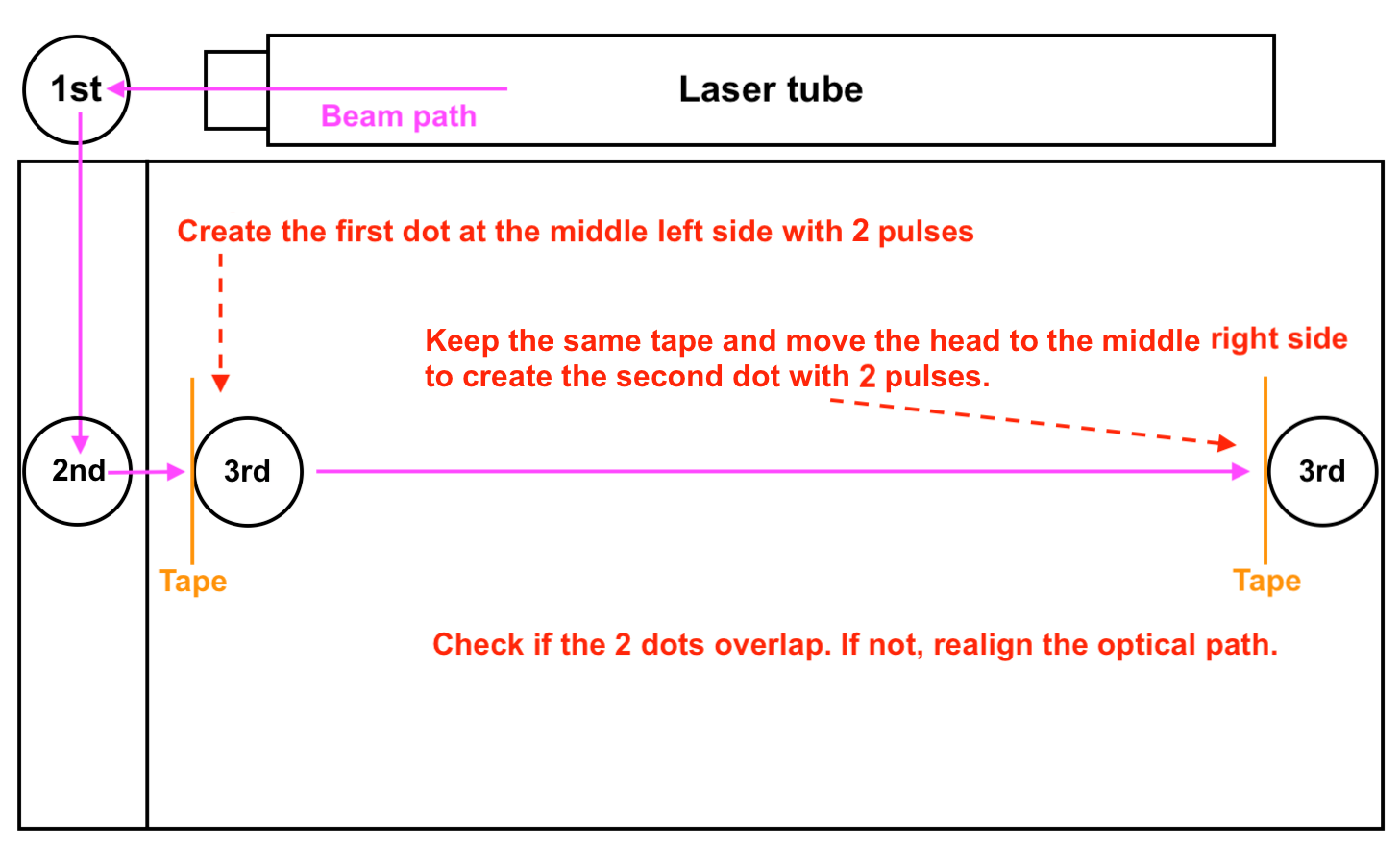

Deze stap controleert of het pad correct is uitgelijnd van de 2e spiegel naar de 3e spiegel.
Stapoverzicht:

  • Bevestig de achterklep stevig, aangezien deze in de volgende stappen niet meer geopend hoeft te worden.

Uitvoering:

  1. Plaats een nieuwe tweelaagse, dubbelzijdige tape op de ingang van de 3e spiegel.
  2. Ga naar de Besturingsmodus, maak de motor los en verplaats de laserkop naar de positie midden-links.
  3. Sluit de deur en maak 2 pulsen.
  4. Verplaats de laserkop naar de positie midden-rechts en maak nog 2 pulsen.
  5. Controleer visueel of de twee brandmarkeringen overlappen en of het resultaat goed of slecht is.
    (U kunt de tape van opzij bekijken om te zien welke de 2e stip is.)

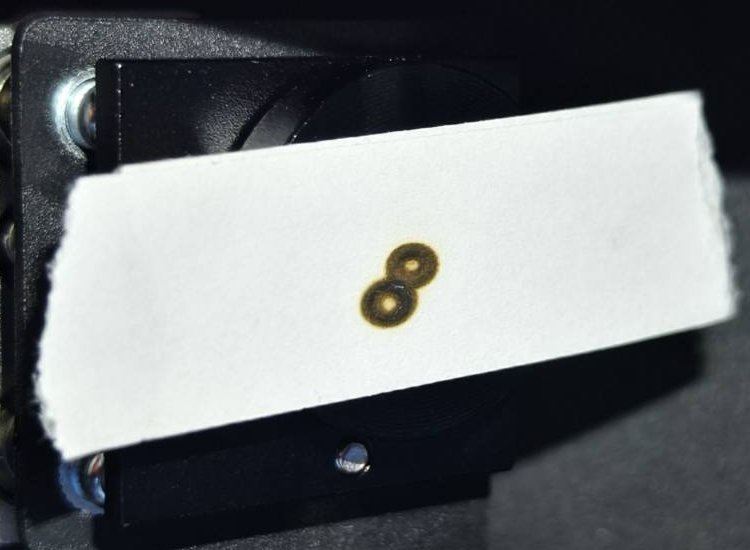

Goed voorbeeld - Overlappend

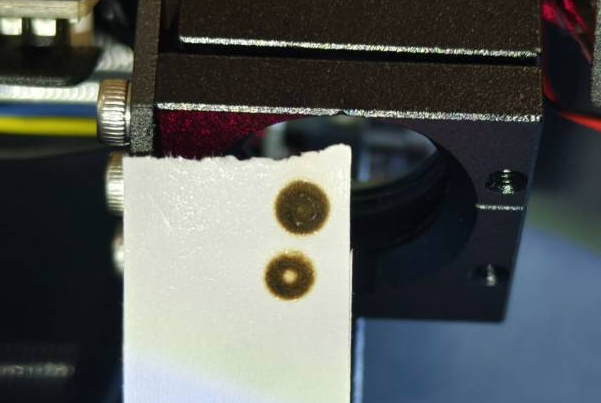

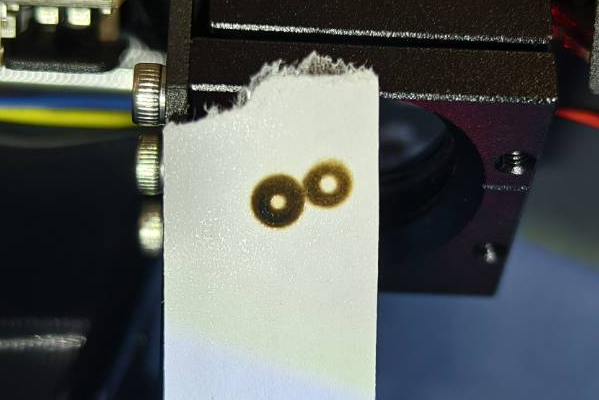

Slecht voorbeeld - Niet overlappend



Bepaal uw resultaat en de volgende actie:

  • Goed resultaat - Overlappend >> Stap 8
  • Slecht resultaat - Niet overlappend >> Stap 7.1

Stap 7.1

Deze stap leert u hoe u het pad van de 2e spiegel naar de 3e spiegel uitlijnt door de schroeven op de 2e spiegel af te stellen.



  • Zoek de tweede spiegel. Spuit alcohol op de houder en wacht een paar seconden.
    Draai vervolgens de drie T8-schroeven los om de houder te verwijderen.

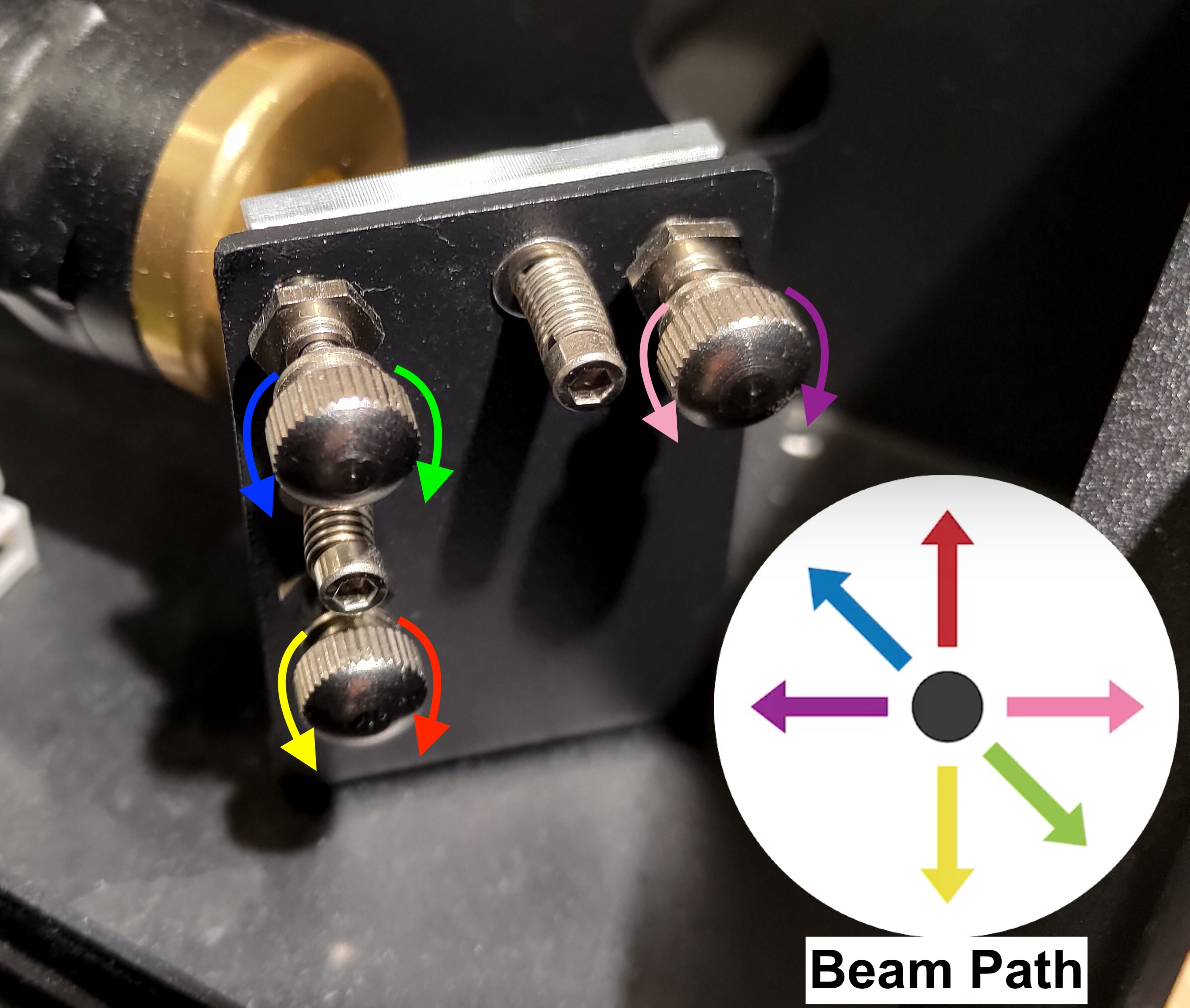

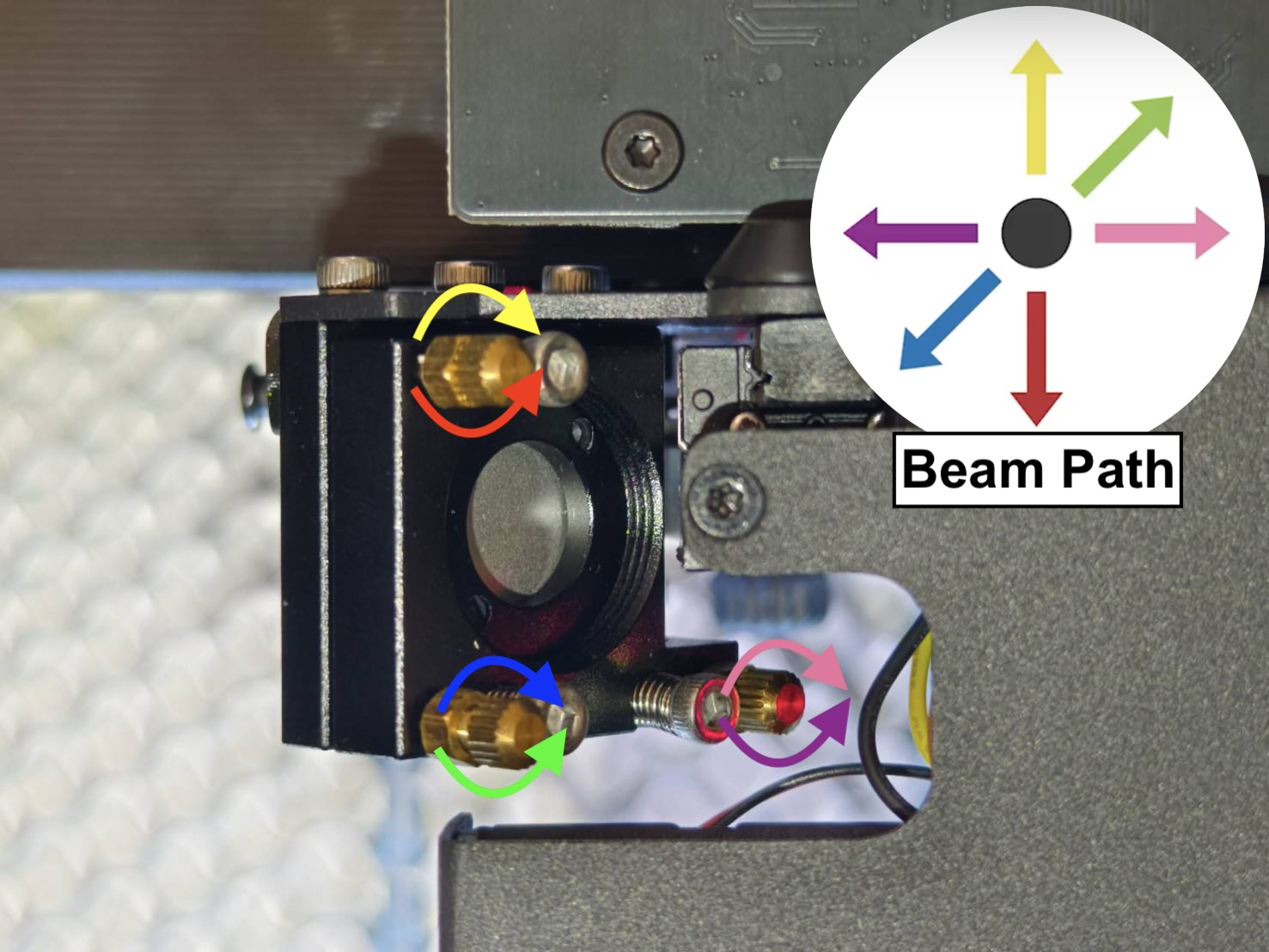

  • Er zijn drie schroeven op de 2e spiegel. Door deze met de klok mee of tegen de klok in te draaien, verandert de richting van het laserpad, wat betekent dat de positie van de tweede stip zal veranderen.

Demonstratie - Padafstelling van eerste spiegel naar tweede spiegel

  1. Gebruik een nieuwe tweelaagse tape om 2 pulsen midden-links en nog 2 pulsen midden-rechts te maken.
  2. Bepaal aan de hand van uw resultaat in de onderstaande tabel welke schroef/schroeven u moet afstellen.
  3. Stel de schroef af. Houd de laserkop op midden-rechts.
  4. Maak 2 pulsen om te zien of de 2e stip dichter bij de eerste stip komt.
  5. Wanneer het moeilijk is om de 2e stip te bepalen, verwijder dan de gebruikte tape.
  6. Herhaal #1 totdat de 1e stip en 2e stip overlappen. (Voorbeeld van overlapping)
  7. Installeer na de afstelling de schroefhouder opnieuw.

(De video toont een daadwerkelijke uitvoering door FLUX-medewerkers. Het is een lange video waarvan u de afspeelsnelheid kunt aanpassen, maar het concept en het proces zijn essentieel om te begrijpen hoe u moet afstellen. Schakel de ondertiteling in.)

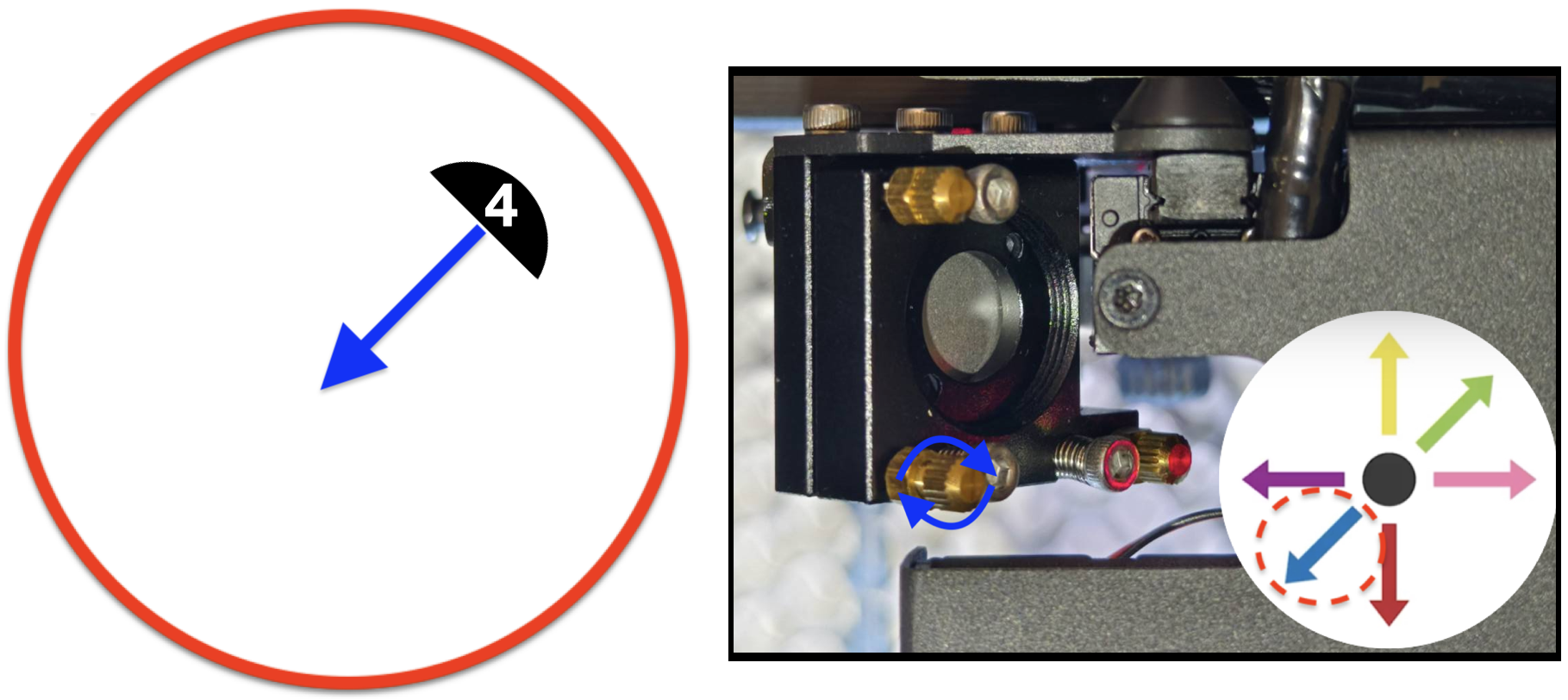

  • Bepaal de positie van uw rode laserstip, richt op de schroef en bepaal de draairichting.
    Bekijk de onderstaande foto en zoek het nummer dat overeenkomt met de positie van uw rode laserstip:

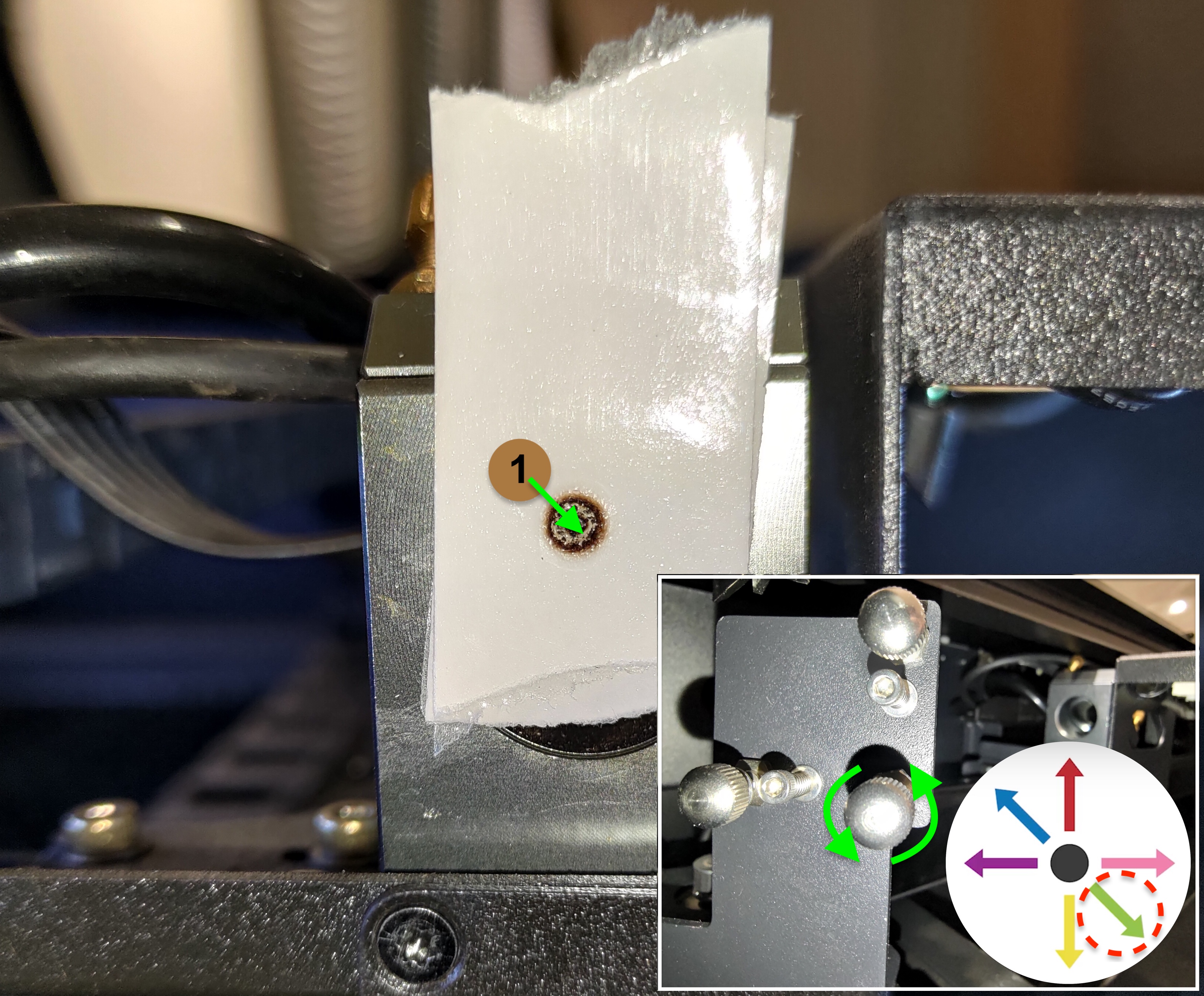

Voor #1:
De 2e stip moet naar rechtsonder bewegen om de eerste stip te overlappen
De schroef rechtsonder moet tegen de klok in worden gedraaid.

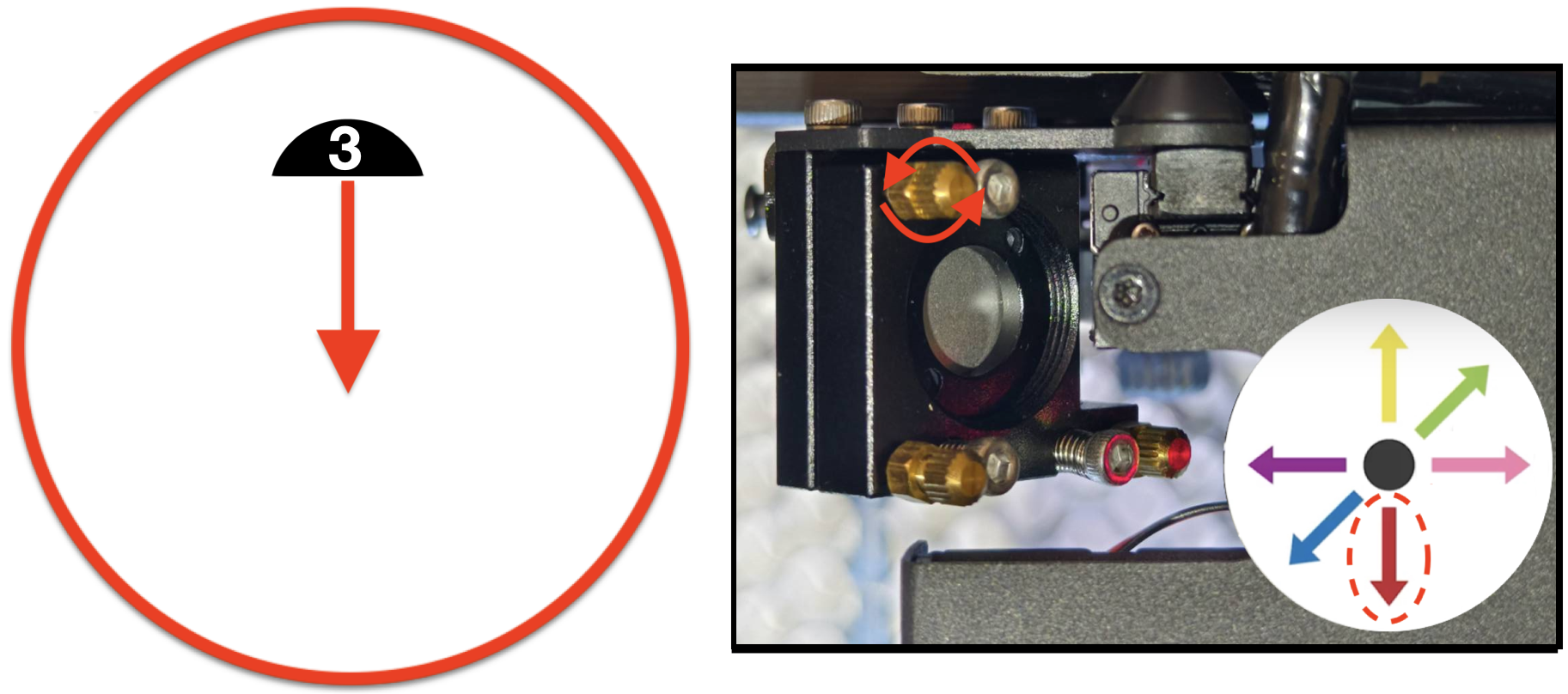

Zie de onderstaande foto.		 Voor #2:
De 2e stip moet recht naar beneden bewegen om de eerste stip te overlappen.
De schroef rechtsboven moet met de klok mee worden gedraaid. Zie de onderstaande foto.
2-1__source_copy.jpg 2-2__source_copy.jpg

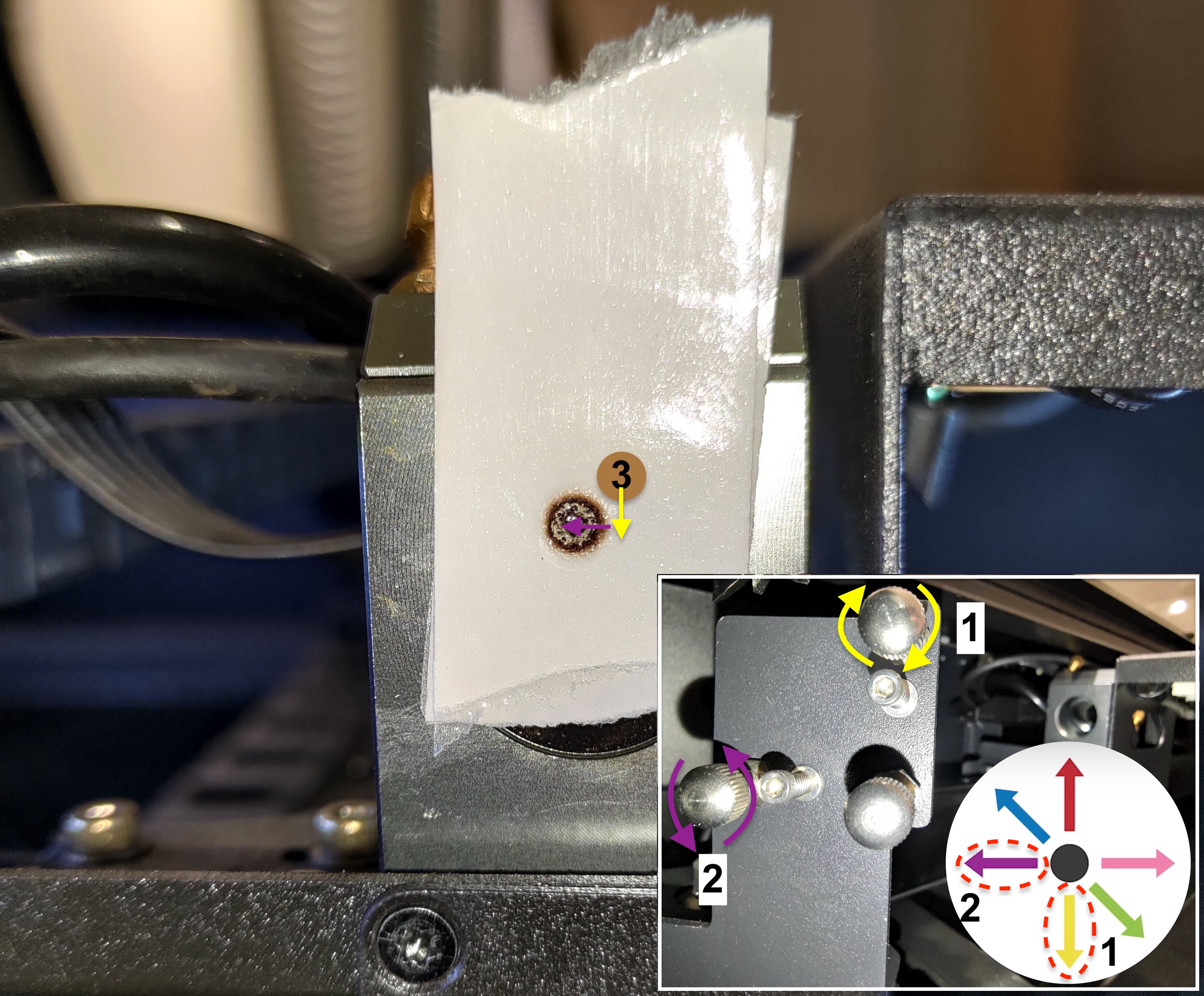

Voor #3:
De 2e stip moet eerst naar beneden en daarna naar links bewegen om de eerste stip te overlappen.
De schroef rechtsboven moet met de klok mee worden gedraaid om de stip naar beneden te verplaatsen.
De schroef linksonder moet tegen de klok in worden gedraaid om de stip naar links te verplaatsen.
Zie de onderstaande foto.

Voor #4:
De 2e stip moet naar rechts bewegen om de eerste stip te overlappen.
De schroef linksonder moet met de klok mee worden gedraaid. Zie de onderstaande foto.



Voor #5:
De 2e stip moet naar links bewegen om de eerste stip te overlappen.
De schroef linksonder moet tegen de klok in worden gedraaid.
Zie de onderstaande foto.

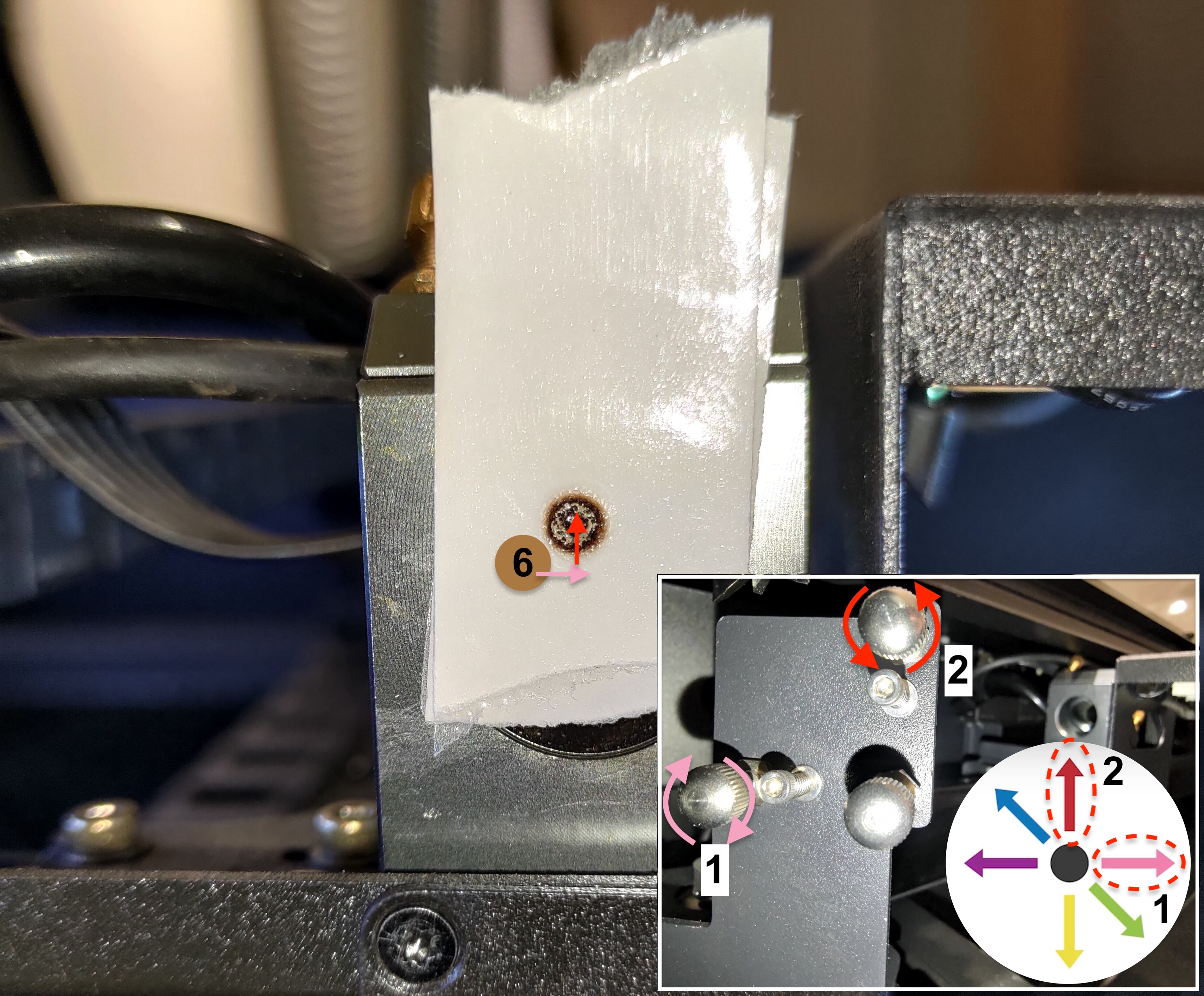

 Voor #6:
De 2e stip moet eerst naar rechts en daarna naar boven bewegen om de eerste stip te overlappen.
De schroef linksonder moet met de klok mee worden gedraaid om de stip naar rechts te verplaatsen.
De schroef rechtsboven moet tegen de klok in worden gedraaid om de stip omhoog te verplaatsen.
Zie de onderstaande foto.

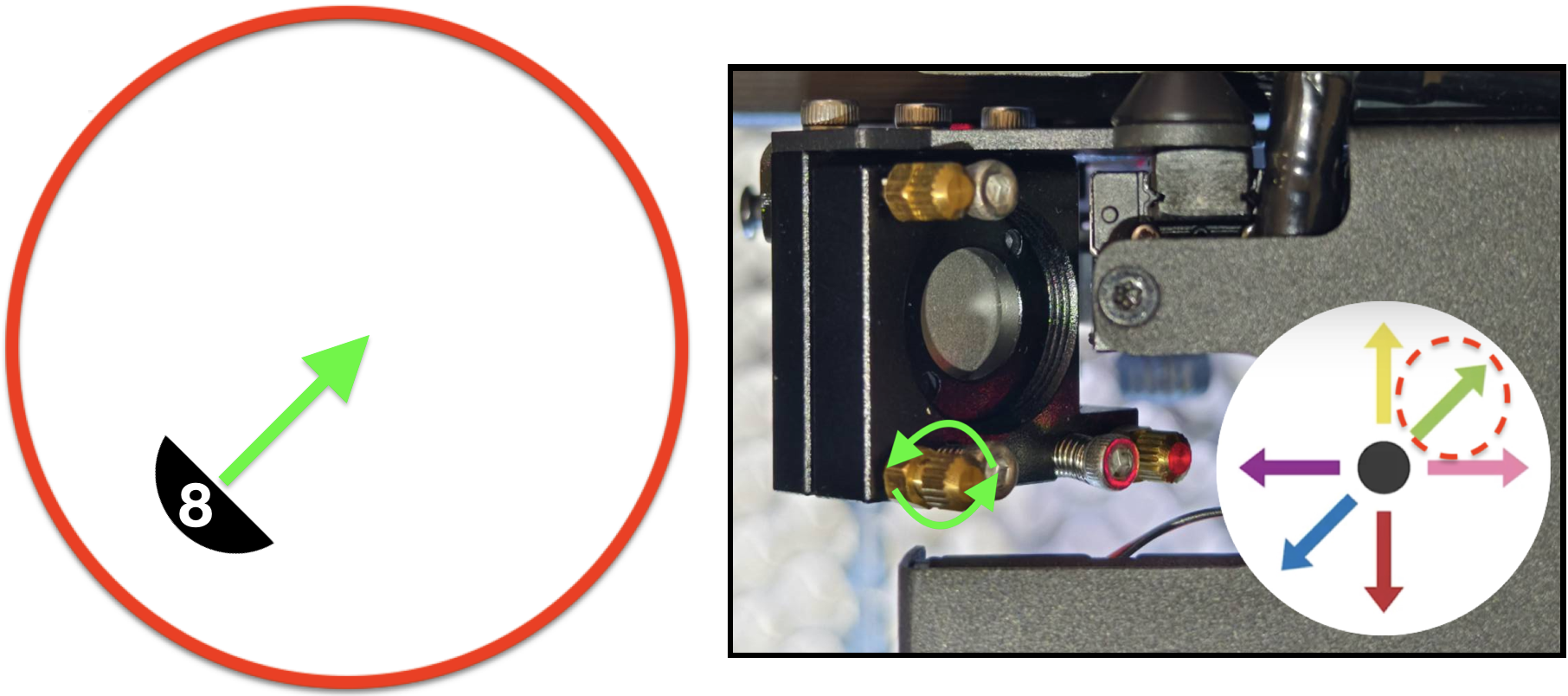

Voor #7:
De 2e stip moet recht omhoog bewegen om de eerste stip te overlappen.
De schroef rechtsboven moet tegen de klok in worden gedraaid. Zie de onderstaande foto.		 Voor #8:

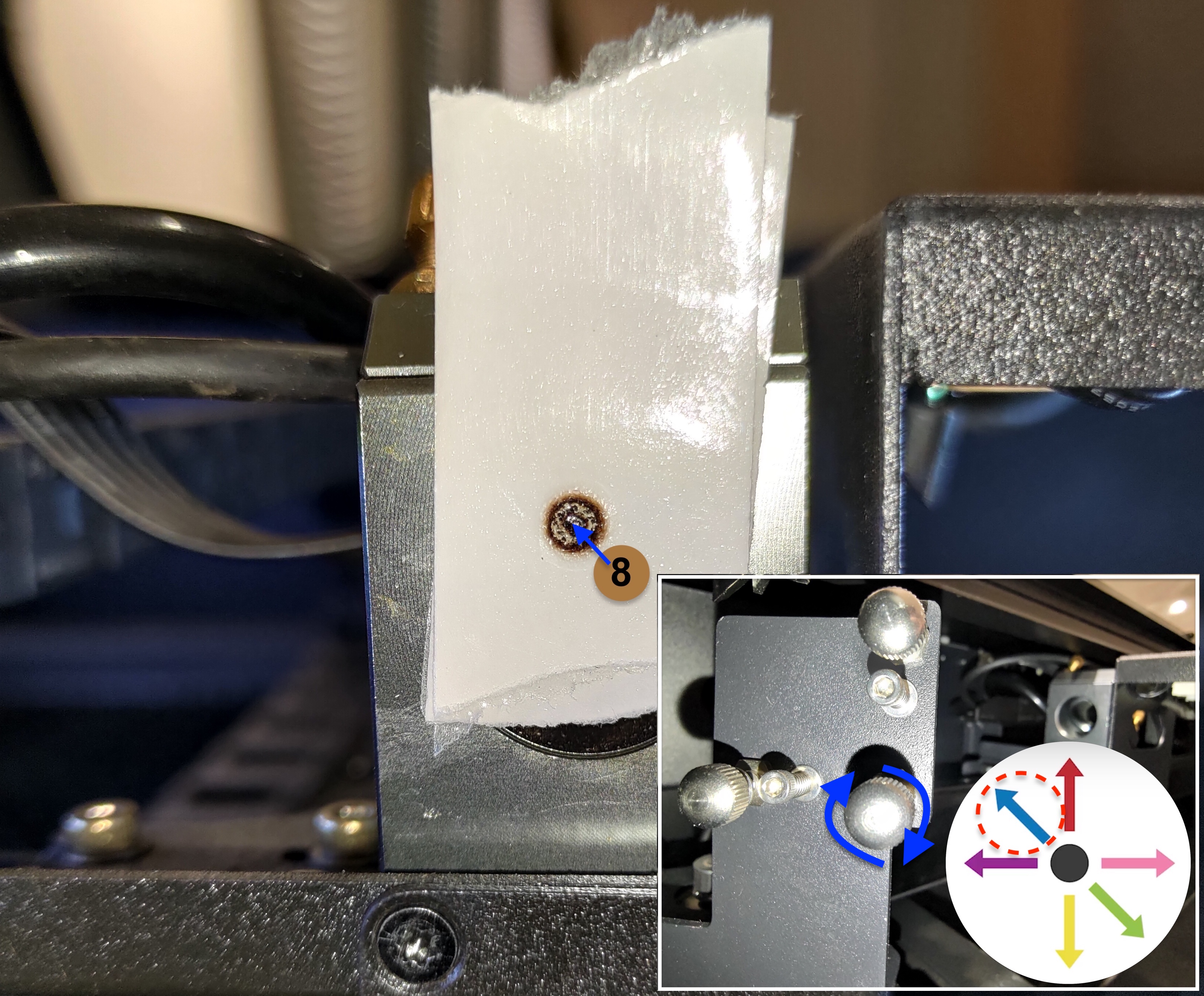

De 2e stip moet naar linksboven bewegen om de eerste stip te overlappen
De schroef rechtsonder moet met de klok mee worden gedraaid. Zie de onderstaande foto.

  • Installeer na de afstelling de houder opnieuw.

Stap 8

We gaan nu het pad van de 3e spiegel naar de nozzle-tip controleren, wat het verticale laserpad (Z-as) in het midden van het werkblad aangeeft.

Stapoverzicht:

Uitvoering:

  1. Plaats een enkellaagse dubbelzijdige tape op de nozzle-tip.
  2. Verplaats de laserkop naar het midden van het werkblad.
  3. Sluit de deur en maak 1 puls.
  4. Controleer visueel of het resultaat van de brandvlek goed of slecht is.

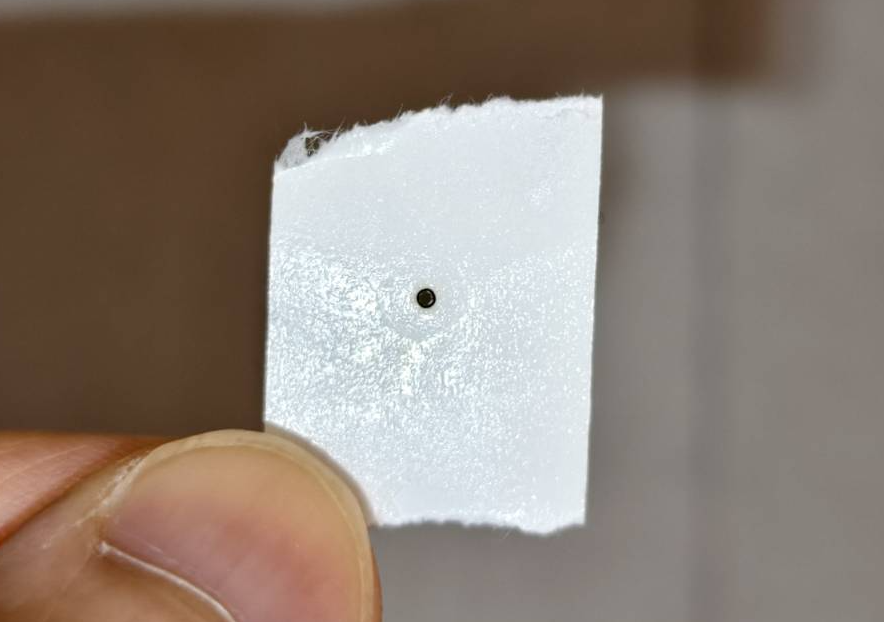

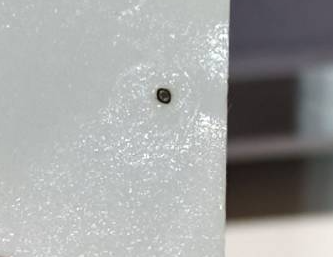

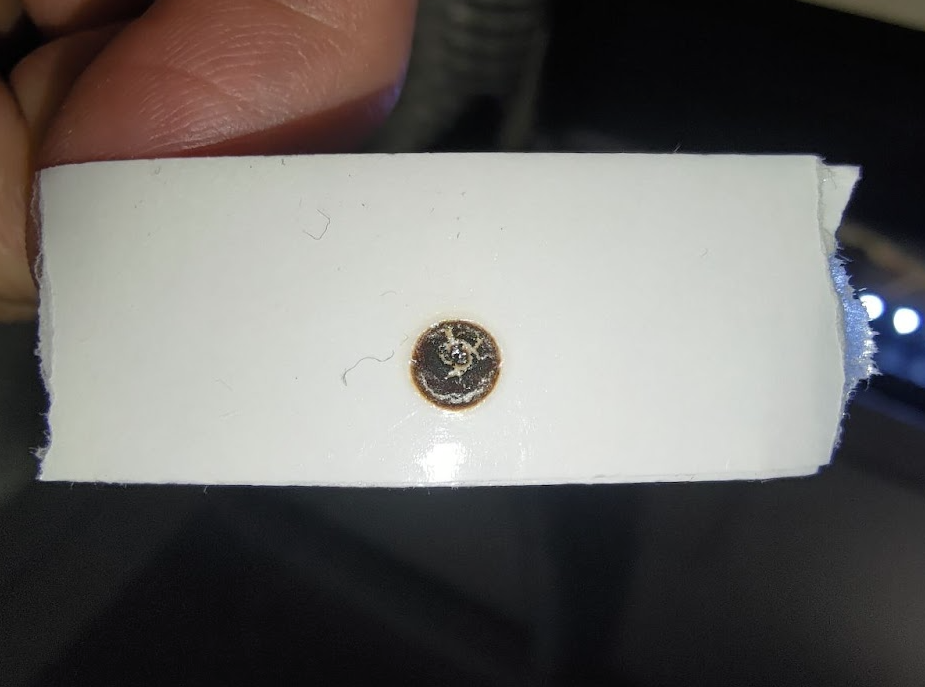

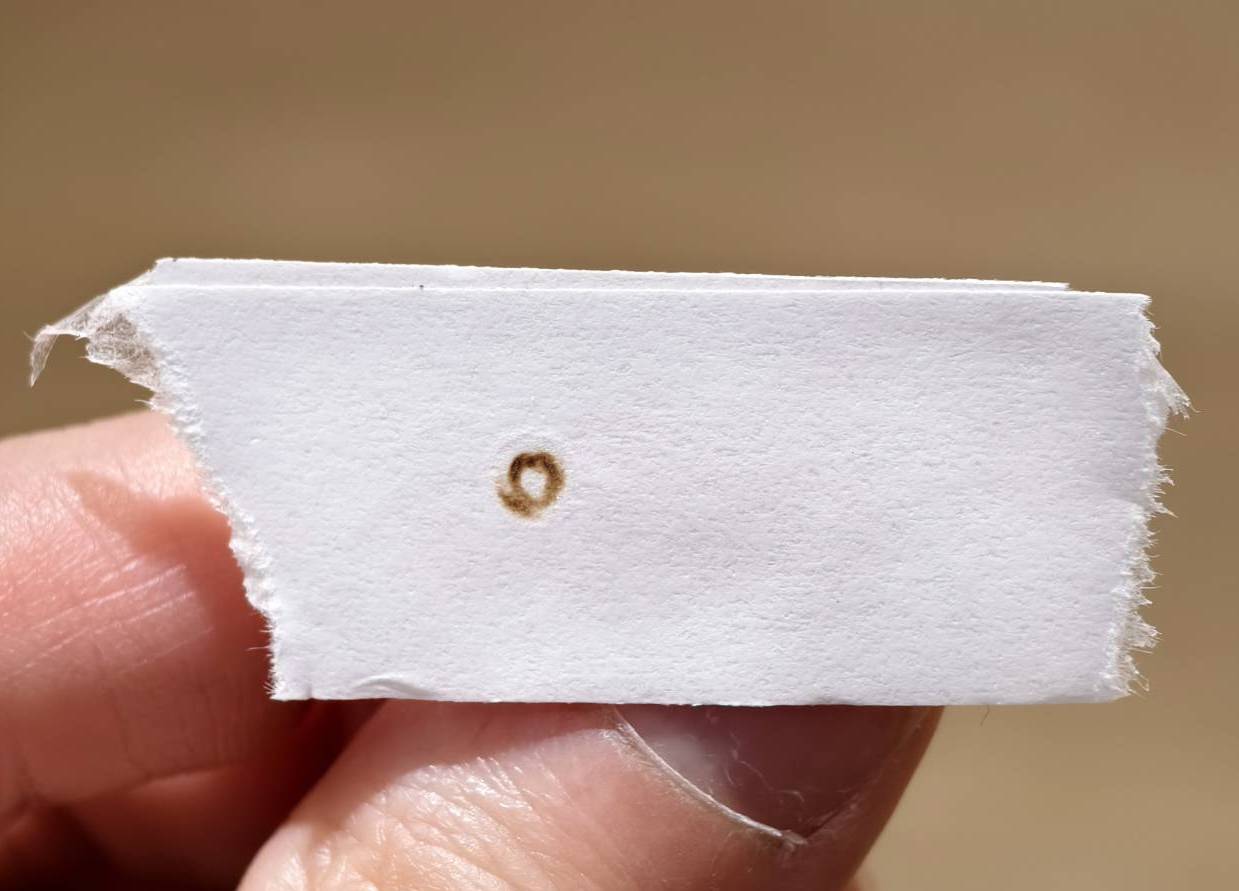

Goed voorbeeld
(Rond en gecentreerd)

Acceptabel voorbeeld
((Rond maar iets uit het midden)

Slecht voorbeeld (Niet rond of niet gecentreerd)

Bepaal uw resultaat en de volgende actie:

  • Goed of acceptabel resultaat >> Stap 9

Stap 8.1

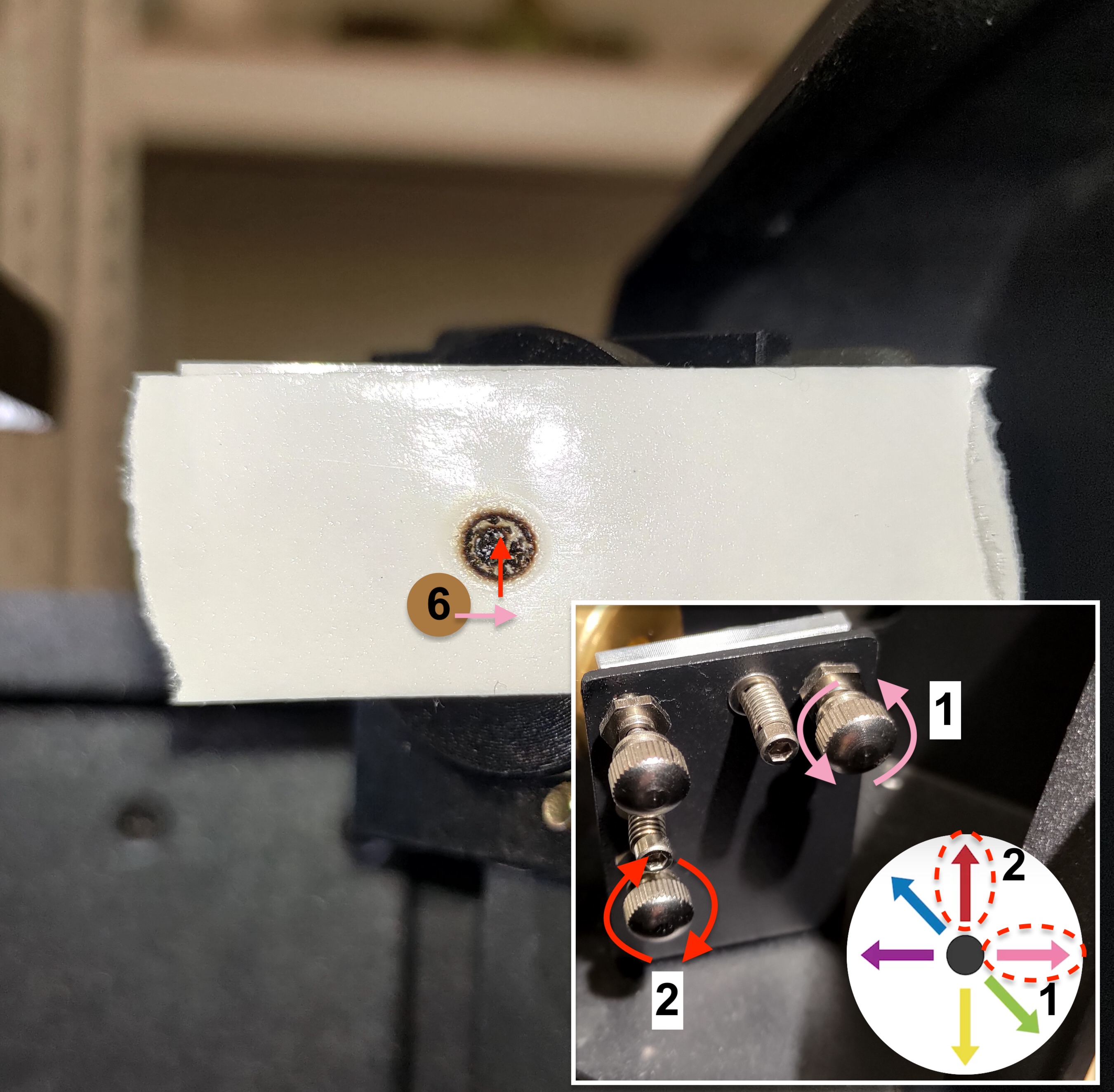

  • Deze stap leert u hoe u het verticale pad van de 3e spiegel naar het bed uitlijnt door de schroeven op de 3e spiegel af te stellen.

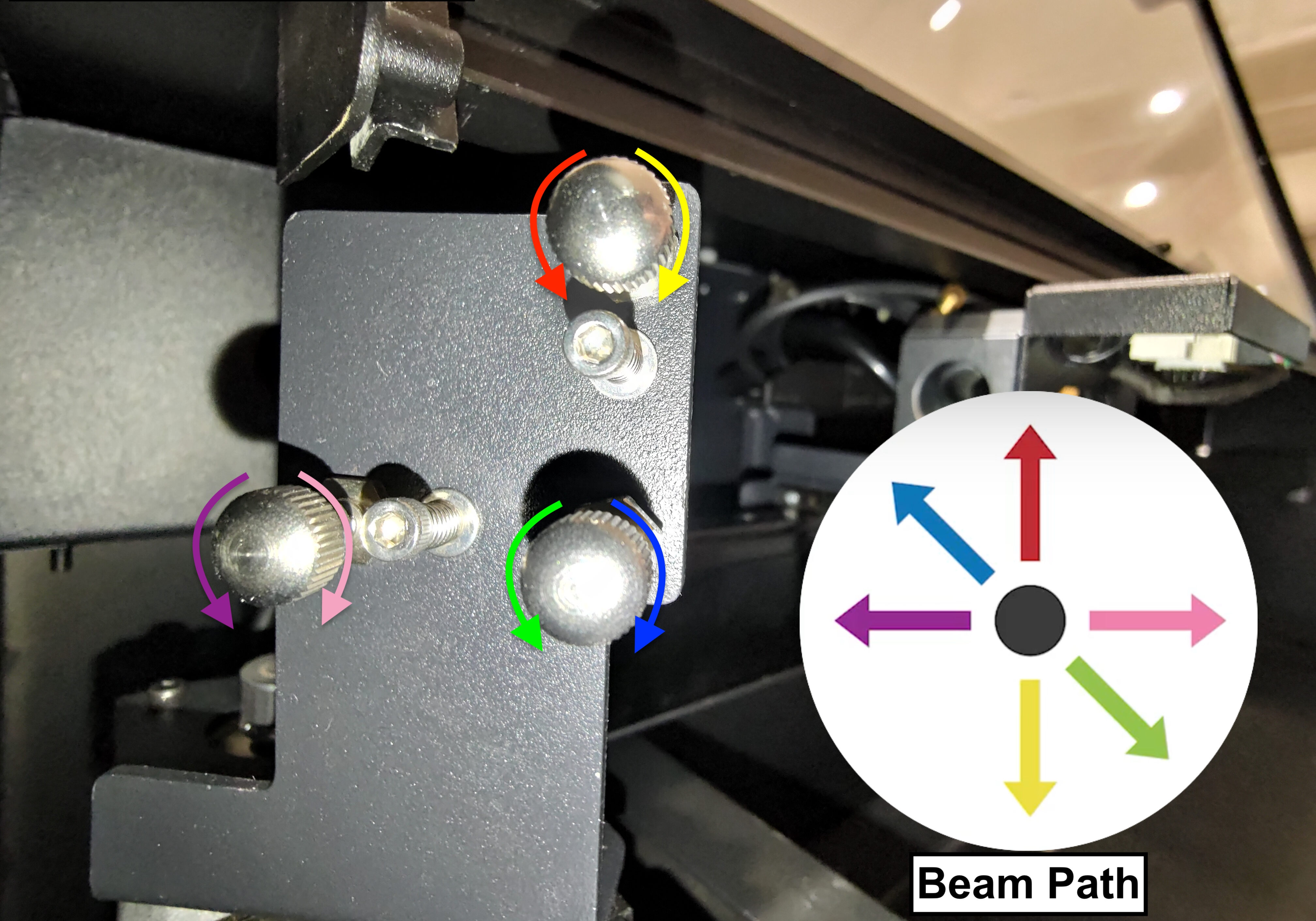

    Er zijn drie schroeven op de 3e spiegel. Door deze met de klok mee of tegen de klok in te draaien, verandert het verticale laserpad, waardoor de positie van de kleine stip op de tape zal veranderen.

  • Leer hoe u de moer correct losdraait.
    Houd de schroef vast met de tang en draai de moer tegen de klok in los met de dubbele steeksleutel.

Demonstratie - Afstelling optisch pad van derde spiegel naar midden van het bed

  1. Plaats een nieuw stuk enkellaags, dubbelzijdig plakband op de punt van de nozzle.
  2. Verplaats de laserkop naar het midden van het werkblad.
  3. Sluit de deur en geef 1 puls om een brandvlek op het plakband te maken.
  4. Verwijder het plakband en bepaal aan de hand van de onderstaande tabel welke schroef of schroeven u moet aanpassen.
  5. Stel de schroef af.
  6. Gebruik nieuw plakband of hetzelfde plakband op een ander gebied en plaats het op de punt van de nozzle.
  7. Herhaal stap #2 totdat de stip rond en gecentreerd is.

(De video toont een daadwerkelijke uitvoering door FLUX-medewerkers. Het is een lange video, u kunt de afspeelsnelheid aanpassen, maar het concept en het proces zijn essentieel om te begrijpen hoe u de afstelling uitvoert. Schakel de ondertiteling in.

*Opmerking:

  • De middelste stip en de stip rechtsonder moeten tegelijkertijd rond zijn.
  • De middelste stip moet gecentreerd zijn, maar het is acceptabel als de stip rechtsonder niet gecentreerd is.
  • Anders wordt het optisch pad als niet uitgelijnd beschouwd.

  • Bepaal de positie van uw laserstip, richt op de schroef en bepaal de draairichting.
    Bekijk de onderstaande foto en zoek het nummer dat overeenkomt met de positie van uw laserstip:

    Eerst moet u het volledige gebied kennen waarbinnen de stip kan bewegen.
    Dit is in feite hetzelfde gebied als de punt van de nozzle. De ingedrukte afdruk op de tape is het gebied.

  • Zoek vervolgens het nummer dat overeenkomt met de verticale positie van uw stip.


  • Schematische weergave:
Voor #1:
De verticale stip moet naar rechts bewegen om rond en gecentreerd te zijn.
Wanneer u voor de machine staat:
De schroef rechtsonder moet met de klok mee worden gedraaid. Zie de onderstaande foto.		 Voor #2:
De verticale stip moet naar rechtsonder bewegen om rond en gecentreerd te zijn.
Wanneer u voor de machine staat:
De schroef rechtsonder moet met de klok mee worden gedraaid om naar rechts te bewegen.
De schroef linksboven moet tegen de klok in worden gedraaid om omlaag te bewegen.
Zie de onderstaande foto.
Voor #3:
De verticale stip moet omlaag bewegen om rond en gecentreerd te zijn.
Wanneer u voor de machine staat:
De schroef linksboven moet tegen de klok in worden gedraaid om omlaag te bewegen.
Zie de onderstaande foto.

Voor #4:
De verticale stip moet naar linksonder bewegen om rond en gecentreerd te zijn.
Wanneer u voor de machine staat:
De schroef linksonder moet met de klok mee worden gedraaid.
Zie de onderstaande foto.



Voor #5:
De verticale stip moet naar links worden verplaatst om rond en gecentreerd te zijn.
Wanneer u voor de machine staat:
De schroef rechtsonder moet tegen de klok in worden gedraaid..
Zie de onderstaande foto.



 Voor #6:
De verticale stip moet naar linksboven worden verplaatst om rond en gecentreerd te zijn.
Wanneer u voor de machine staat:
De schroef rechtsonder moet tegen de klok in worden gedraaid om naar links te gaan.
De schroef linksboven moet met de klok mee worden gedraaid om omhoog te gaan.
Zie de onderstaande foto.
Voor #7:
De verticale stip moet omhoog worden verplaatst om rond en gecentreerd te zijn.
Wanneer u voor de machine staat:
De schroef linksboven moet met de klok mee worden gedraaid om omhoog te gaan.
Zie de onderstaande foto.		 Voor #8:
De verticale stip moet naar rechtsboven worden verplaatst om rond en gecentreerd te zijn.
Wanneer u voor de machine staat:
De schroef linksonder moet tegen de klok in worden gedraaid.
Zie de onderstaande foto.

Stap 9

We controleren nu het pad van de 3e spiegel naar de nozzletip, wat het stralenpad van de Z-as (verticaal) in de rechterbenedenhoek van het bed aangeeft.

Stapoverzicht:

Uitvoering:

  1. Plaats een enkellaagse dubbelzijdige tape op de nozzle-tip.
  2. Verplaats de laserkop naar de rechterbenedenhoek van het bed.
  3. Sluit de deur en maak 1 puls.
  4. Controleer visueel of het resultaat van de brandvlek goed of slecht is.

Goed voorbeeld
(Rond en gecentreerd)

Acceptabel voorbeeld
((Rond maar iets uit het midden)

Slecht voorbeeld (Niet rond of niet gecentreerd)

Bepaal uw resultaat en de volgende actie:

  • Goed of acceptabel resultaat >> Stap 10

Stap 9.1

  • Deze stap leert u hoe u het verticale pad van de 3e spiegel naar het bed uitlijnt door de schroeven op de 3e spiegel af te stellen.
    Er zijn drie schroeven op de 3e spiegel. Door deze met de klok mee of tegen de klok in te draaien, verandert het verticale laserpad, waardoor de positie van de kleine stip op de tape zal veranderen.

Demonstratie - Afstelling optisch pad van derde spiegel naar midden van het bed

  1. Plaats een nieuw stuk enkellaags, dubbelzijdig plakband op de punt van de nozzle.
  2. Verplaats de laserkop naar de rechterbenedenhoek van het bed.
  3. Sluit de deur en geef 1 puls om een brandvlek op het plakband te maken.
  4. Verwijder het plakband en bepaal aan de hand van de onderstaande tabel welke schroef of schroeven u moet aanpassen.
  5. Stel de schroef af.
  6. Gebruik nieuw plakband of hetzelfde plakband op een ander gebied en plaats het op de punt van de nozzle.
  7. Herhaal stap #2 totdat de stip rond en gecentreerd is.
  8. Controleer de middelste stip opnieuw.

(De video toont een daadwerkelijke uitvoering door FLUX-medewerkers. Het is een lange video waarvan u de afspeelsnelheid kunt aanpassen, maar het concept en het proces zijn essentieel om te begrijpen hoe u moet afstellen. Schakel de ondertiteling in.)

*Opmerking:

  • De middelste stip en de stip rechtsonder moeten tegelijkertijd rond zijn.
  • De middelste stip moet gecentreerd zijn, maar het is acceptabel als de stip rechtsonder niet gecentreerd is.
  • Anders wordt het optisch pad als niet uitgelijnd beschouwd.

  • Bepaal de positie van uw laserstip, richt op de schroef en bepaal de draairichting.
    Bekijk de onderstaande foto en zoek het nummer dat overeenkomt met de positie van uw laserstip:

    Eerst moet u het volledige gebied kennen waarbinnen de stip kan bewegen.
    Dit is in feite hetzelfde gebied als de punt van de nozzle. De ingedrukte afdruk op de tape is het gebied.

  • Zoek vervolgens het nummer dat overeenkomt met de verticale positie van uw stip.


  • Schematische weergave:
Voor #1:
De verticale stip moet naar rechts bewegen om rond en gecentreerd te zijn.
Wanneer u voor de machine staat:
De schroef rechtsonder moet met de klok mee worden gedraaid. Zie de onderstaande foto.		 Voor #2:
De verticale stip moet naar rechtsonder bewegen om rond en gecentreerd te zijn.
Wanneer u voor de machine staat:
De schroef rechtsonder moet met de klok mee worden gedraaid om naar rechts te bewegen.
De schroef linksboven moet tegen de klok in worden gedraaid om omlaag te bewegen.
Zie de onderstaande foto.
Voor #3:
De verticale stip moet omlaag bewegen om rond en gecentreerd te zijn.
Wanneer u voor de machine staat:
De schroef linksboven moet tegen de klok in worden gedraaid om omlaag te bewegen.
Zie de onderstaande foto.

Voor #4:
De verticale stip moet naar linksonder bewegen om rond en gecentreerd te zijn.
Wanneer u voor de machine staat:
De schroef linksonder moet met de klok mee worden gedraaid.
Zie de onderstaande foto.



Voor #5:
De verticale stip moet naar links worden verplaatst om rond en gecentreerd te zijn.
Wanneer u voor de machine staat:
De schroef rechtsonder moet tegen de klok in worden gedraaid..
Zie de onderstaande foto.



 Voor #6:
De verticale stip moet naar linksboven worden verplaatst om rond en gecentreerd te zijn.
Wanneer u voor de machine staat:
De schroef rechtsonder moet tegen de klok in worden gedraaid om naar links te gaan.
De schroef linksboven moet met de klok mee worden gedraaid om omhoog te gaan.
Zie de onderstaande foto.
Voor #7:
De verticale stip moet omhoog worden verplaatst om rond en gecentreerd te zijn.
Wanneer u voor de machine staat:
De schroef linksboven moet met de klok mee worden gedraaid om omhoog te gaan.
Zie de onderstaande foto.		 Voor #8:
De verticale stip moet naar rechtsboven worden verplaatst om rond en gecentreerd te zijn.
Wanneer u voor de machine staat:
De schroef linksonder moet tegen de klok in worden gedraaid.
Zie de onderstaande foto.

*Opmerking:

  • De middelste stip en de stip rechtsonder moeten tegelijkertijd rond zijn.
  • De middelste stip moet gecentreerd zijn, maar het is acceptabel als de stip rechtsonder niet gecentreerd is.
  • Anders wordt het optisch pad als niet uitgelijnd beschouwd.

Bepaal uw resultaat en de volgende actie:

  • Zowel de stip rechtsonder als de middelste stip zijn goed >> Stap 10

Stap 10

Draai de schroeven van de 3e spiegel vast.

Stap 11

Voer de camerakalibratie uit in Beam Studio.

#END



Verwante artikelen

Opmerkingen

0 opmerkingen

U moet u aanmelden om een opmerking te plaatsen.
