4-9 Inspectie van het optisch pad

FLUX Support Team
  • Bijgewerkt

Beschrijving

Dit artikel begeleidt u bij het snel controleren van het optische pad en het bepalen of aanpassing nodig is.

Stap 1

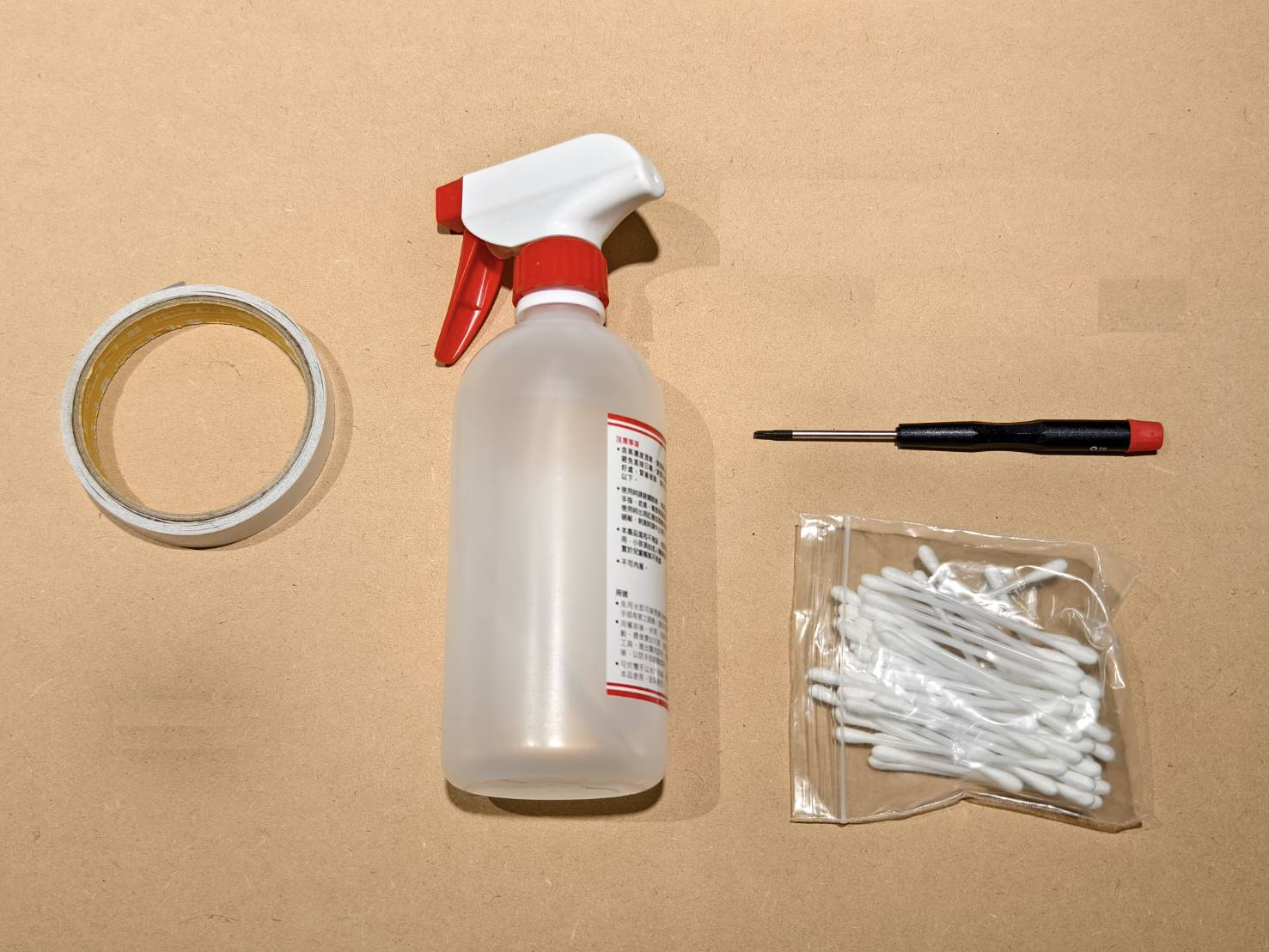

Bereid de volgende gereedschappen voor.

  1. Dubbelzijdig plakband
  2. Desinfectiespray / Alcoholspray
  3. T8 Torx-schroevendraaier
  4. Wattenstaafjes

Stap 2

Maak uzelf vertrouwd met het veilig maken van een puls.

A. Schakel de machine in.
B. Sluit het deksel.
C. Ga naar de onderhoudsmodus en wacht tot het homing-proces is voltooid.

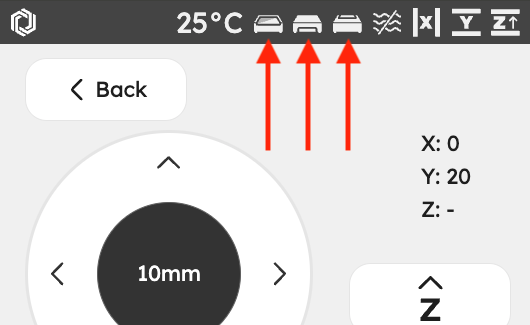

     (Zorg ervoor dat de pictogrammen voor deur, achterklep en onderkant gesloten zijn, anders kunt u geen puls maken.)
D. Zoek de Puls-knop.
E. Eén druk = één puls, twee keer drukken = twee pulsen, enzovoort.
⚠︎ Maak altijd pulsen wanneer het deksel en de achterklep gesloten zijn.

Stap 3

  • Zorg ervoor dat de metalen achterklep is geïnstalleerd na het reinigen van de 1e spiegel.

Stap 4

We voeren een snelle controle uit met tape en pulsen om het daadwerkelijke CO2-laserpad te controleren, beginnend vanaf het midden van het werkbed.

Stapoverzicht - Midden

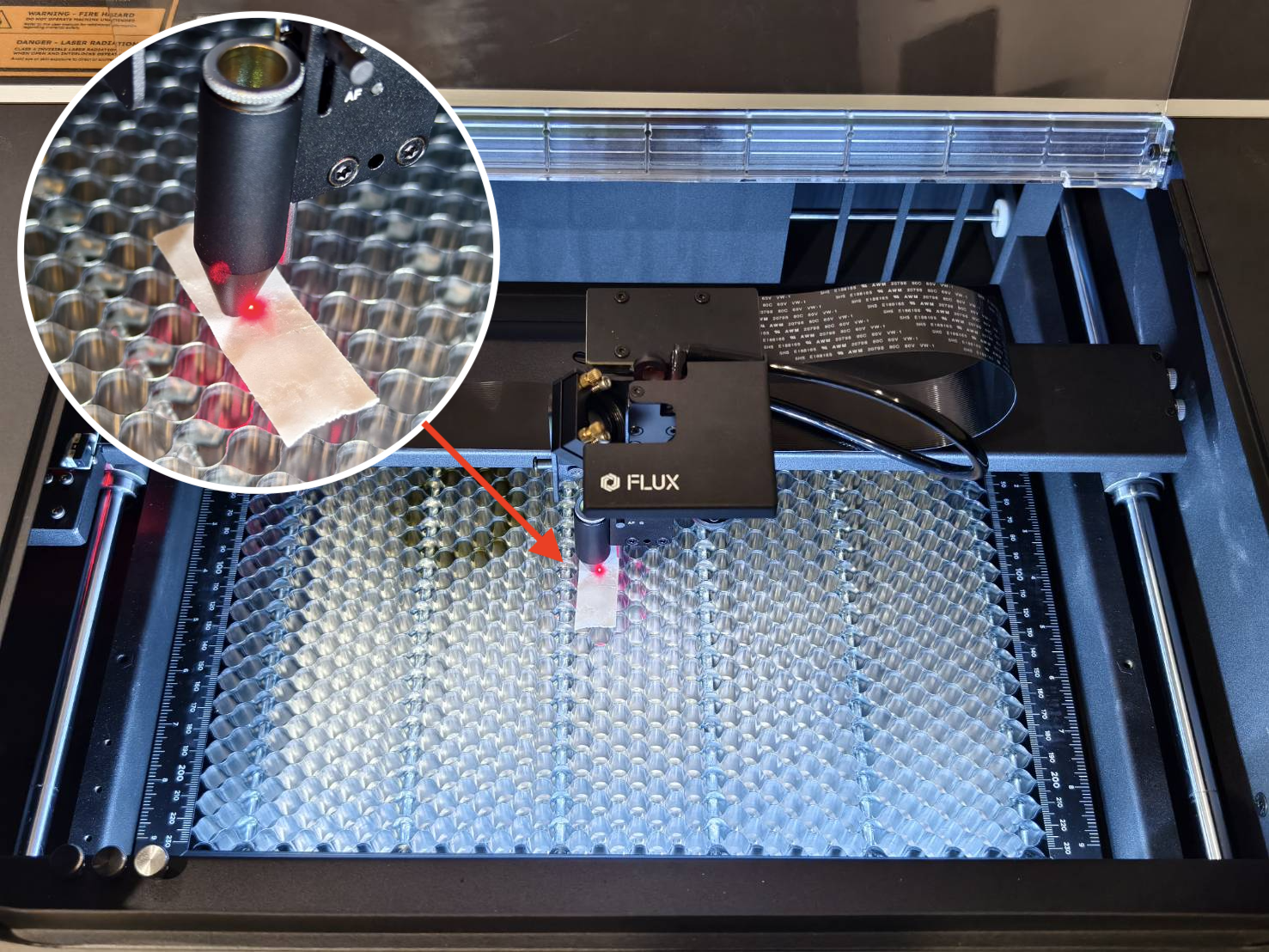

  • Plaats een enkele laag tape op de punt van de nozzle, verplaats de laserkop naar het midden van het werkbed, sluit de deur en maak vervolgens één puls.


  • Demonstratie

  • Verwijder de tape en controleer of de stip rond is.

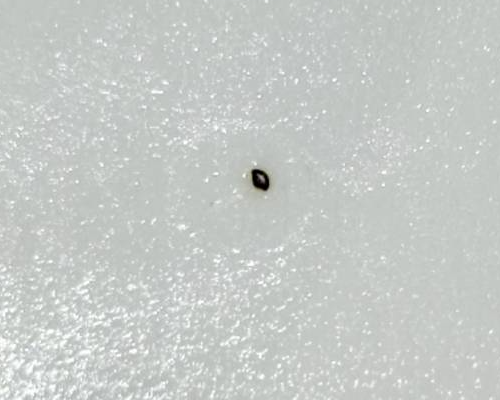

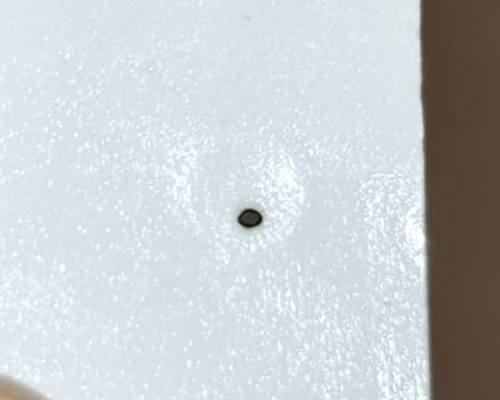

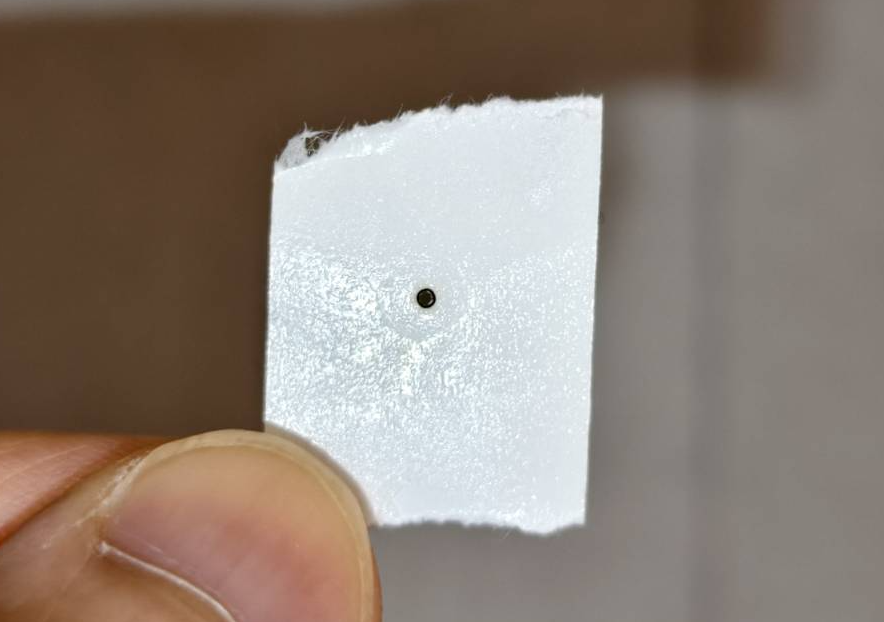

    Goed voorbeeld
    (Rond en gecentreerd)

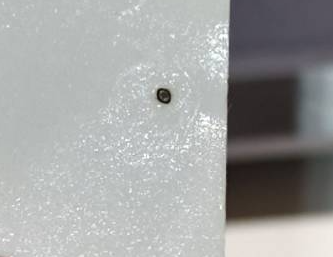

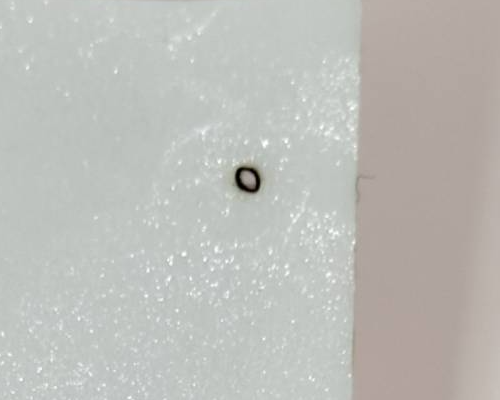

    Acceptabel voorbeeld
    (Rond maar iets uit het midden)

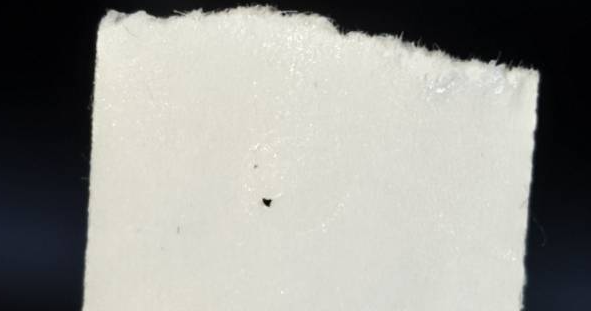

    Slecht voorbeeld (niet rond of niet gecentreerd)



Bepaal uw resultaat en de volgende actie:

  • Goed of acceptabel resultaat >> Stap 5

Stap 5

We controleren de laatste positie met tape en pulsen om het werkelijke CO2-laserpad in de rechteronderhoek van het bed te zien.

Stapoverzicht - Rechtsonder

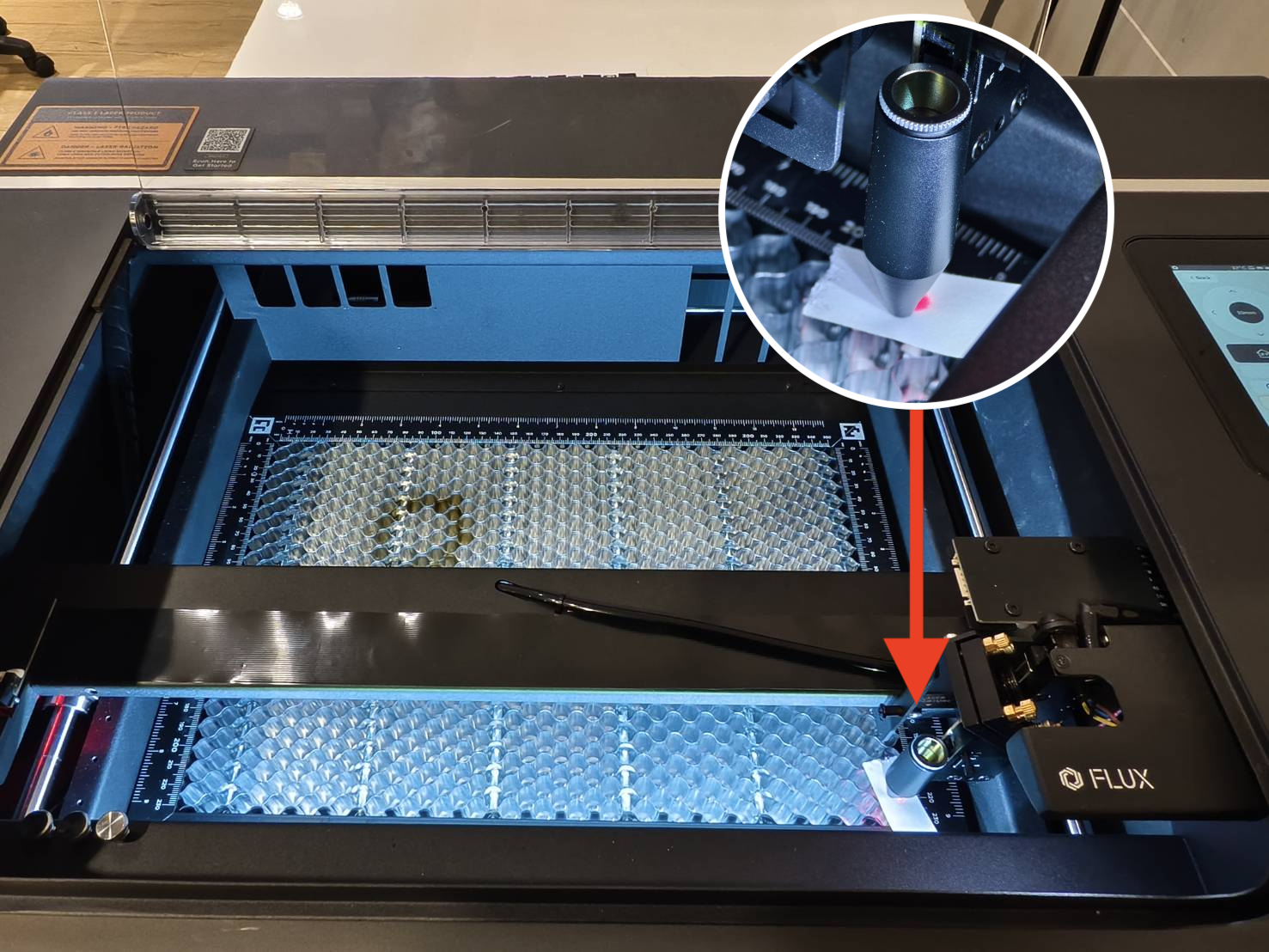

  • Plaats een laag tape op de punt van de nozzle, verplaats de laserkop naar de rechteronderhoek van het bed, sluit de deur en maak vervolgens één puls.



  • Demonstratie

  • Verwijder de tape en controleer of de stip rond is.

    Goed voorbeeld
    (Rond en gecentreerd)

    Acceptabel voorbeeld
    (Rond maar iets uit het midden)

    Slecht voorbeeld (niet rond of niet gecentreerd)



Bepaal uw resultaat en de volgende actie:

  • Goed of acceptabel resultaat >> Uw optisch pad is in orde!

#END
