Beschrijving

Dit artikel biedt een stapsgewijze handleiding voor het installeren van de beamo II Verlengingsbasis Add-on.
Volg de onderstaande instructies voor het installatieproces.

De materiaalhoogte-informatie voor plaatsing op de Verlengingsbasis is als volgt:

Zonder honingraat
Sleuf 1	23 ~ 50 mm
Sleuf 2	51 ~ 58 mm
Sleuf 3	81 ~ 110 mm
Sleuf 4	111 ~ 140 mm
Zonder Lade	141 ~ 155 mm

Met Honingraat
Sleuf 1	0 ~ 27 mm
Sleuf 2	28 ~ 57 mm
Sleuf 3	58 ~ 87 mm
Sleuf 4	88 ~ 117 mm
Zonder Lade	118 ~ 132 mm

Uitpakken:

#	Artikel	Aantal

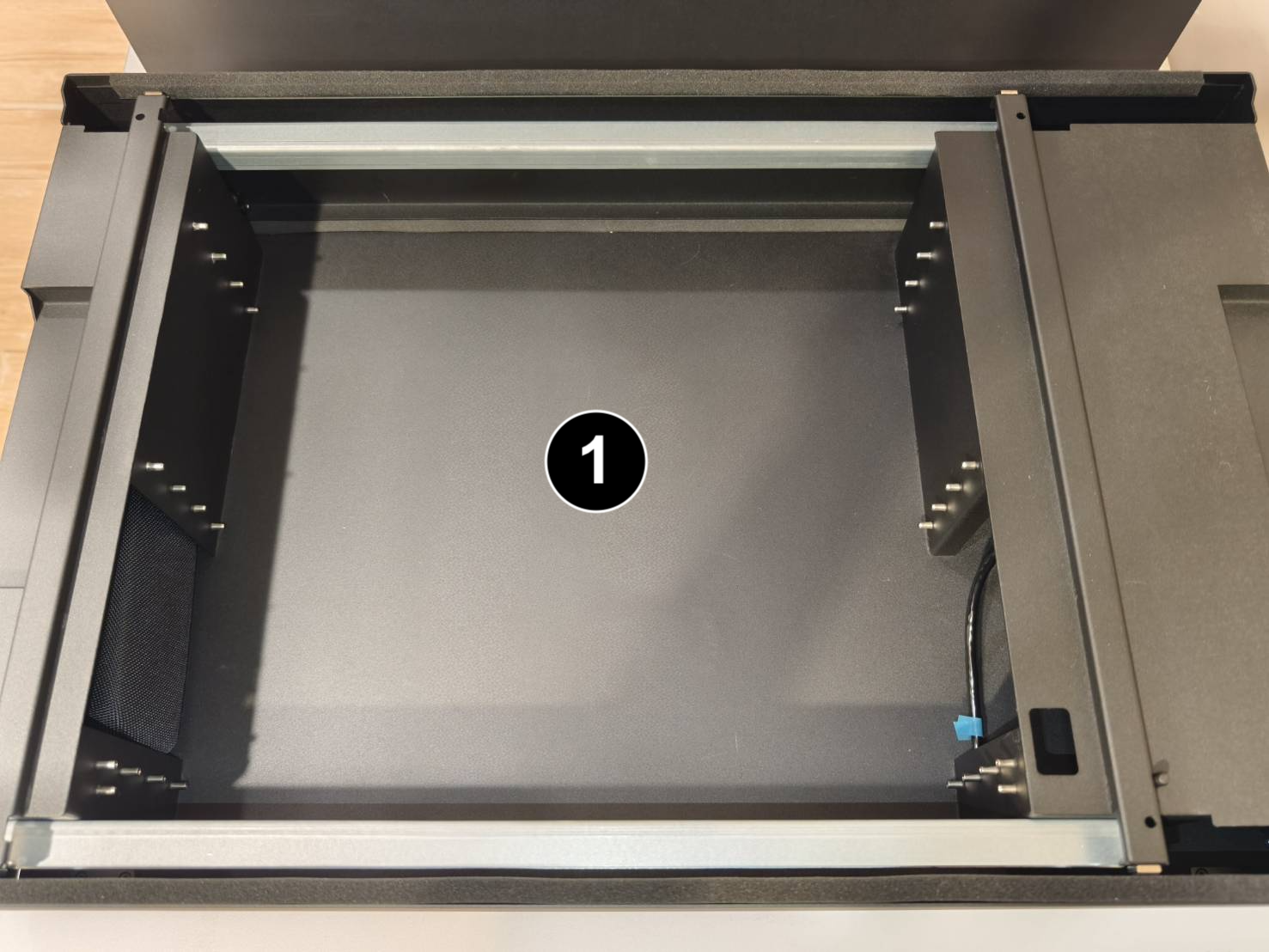

1	Verlengingsbasis	1 stuk

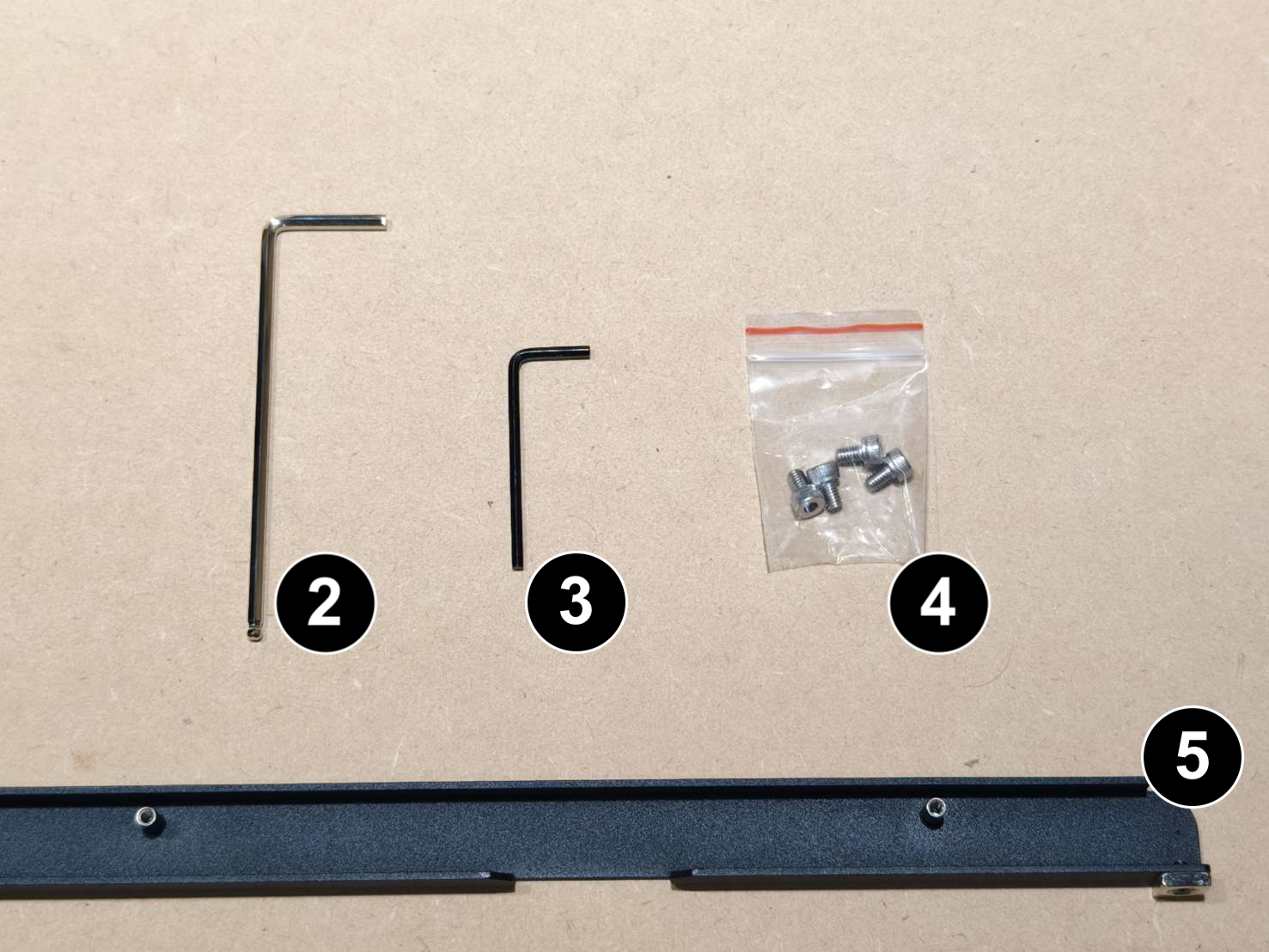

2	3 mm Inbussleutel	2 stuks
3	2,5 mm Inbussleutel	1 stuk
4	Inbusschroeven	4 stuks
5	Ladegreep	1 stuk

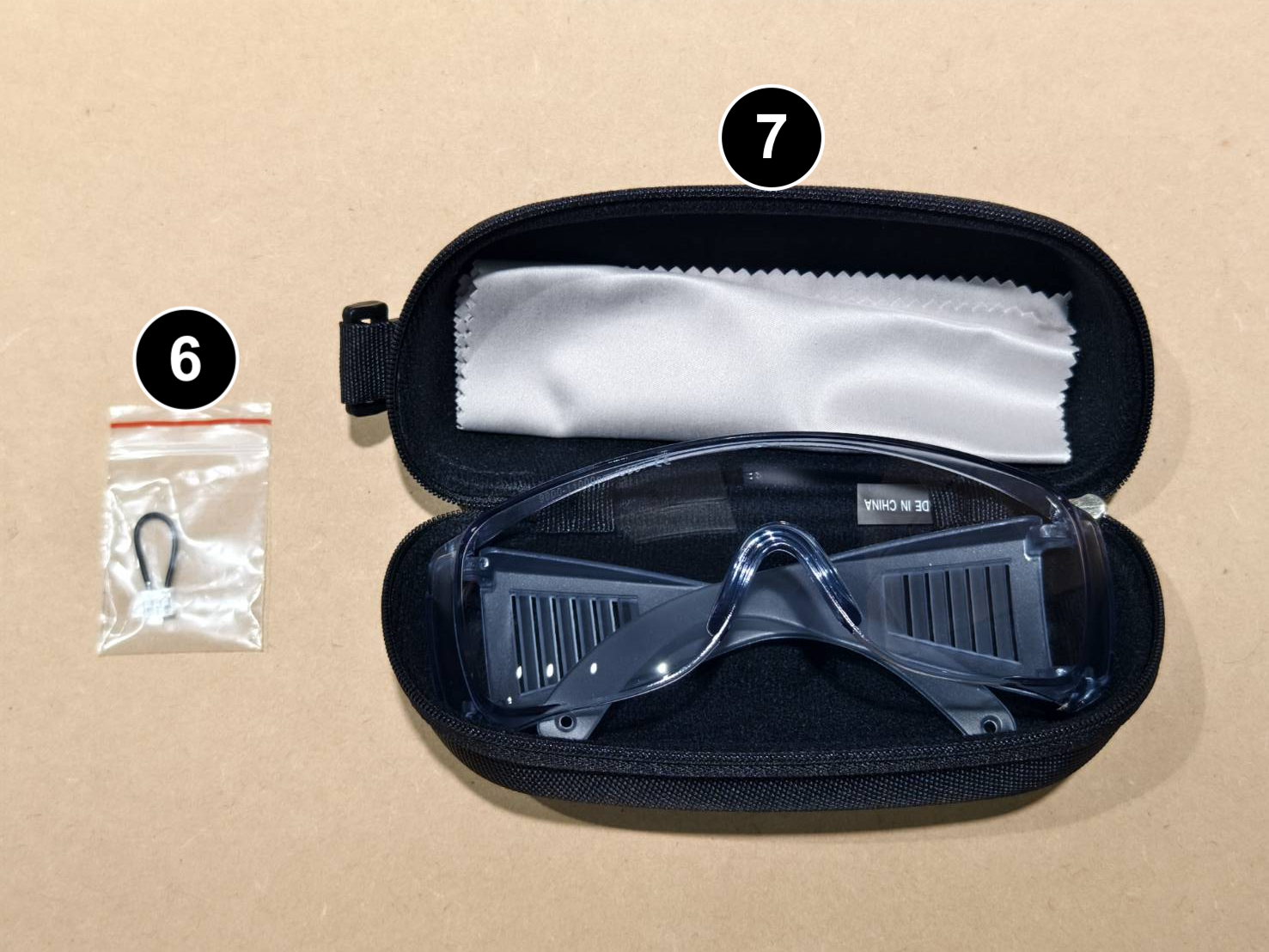

6	Jumper (Deze wordt gebruikt voor de automatische invoer-uitbreiding of elke toepassing waarbij de voor- en achterkleppen van de verlengingsbasis geopend moeten worden.)	1 stuk
7	Veiligheidsbril	1 stuk

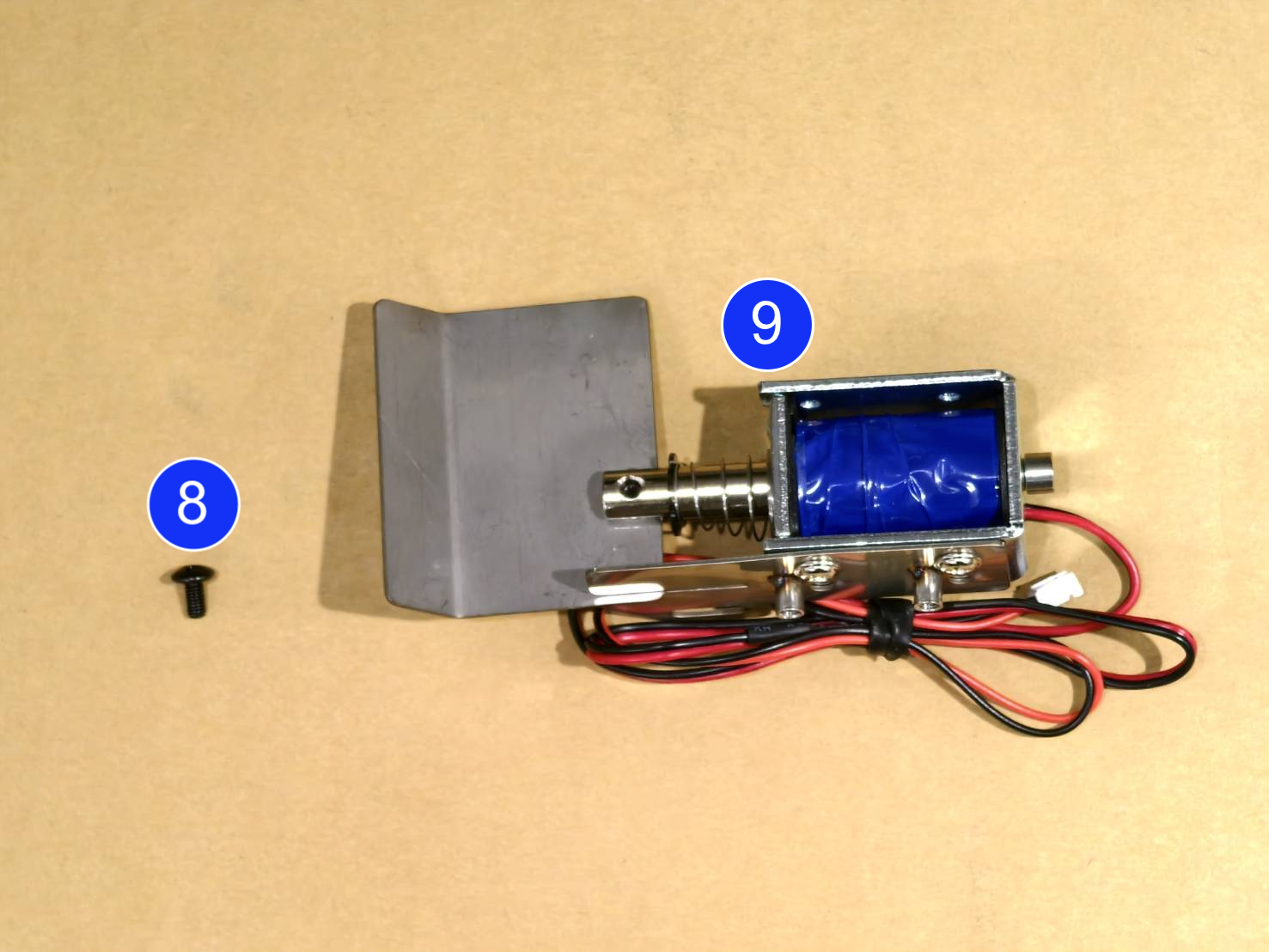

8	Kruiskopschroef (Voor landen/regio's die veiligheidscontrole vereisen voor Klasse 4 laser)	1 stuk
9	Lasersluiter-uitbreiding (Voor landen/regio's die veiligheidscontrole vereisen voor Klasse 4 laser)	1 stuk

Gereedschap

#	Artikel	Aantal

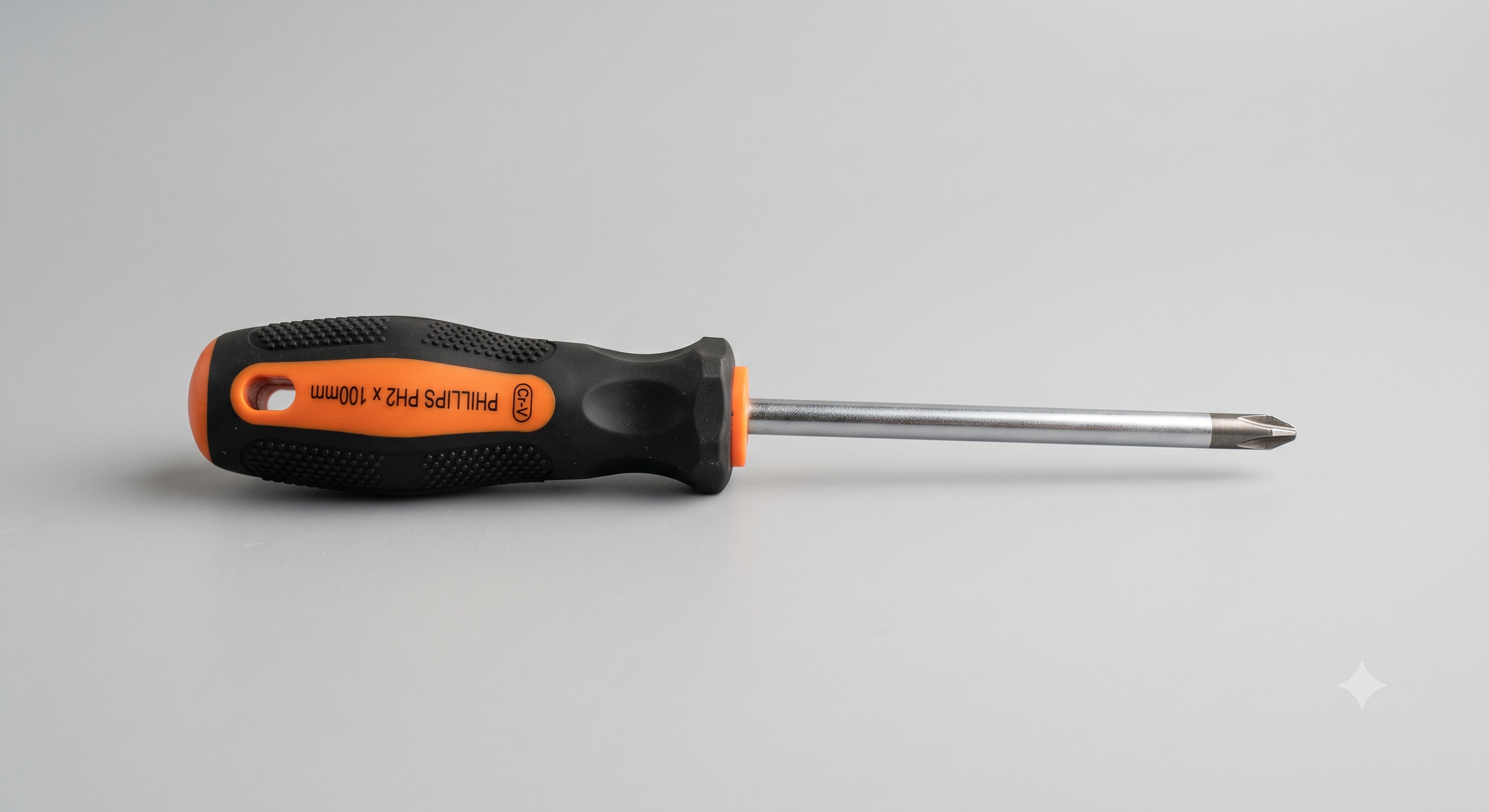

1	Kruiskopschroevendraaier (Optioneel voor gebruik van lasersluiter)	1 stuk

Stap 1

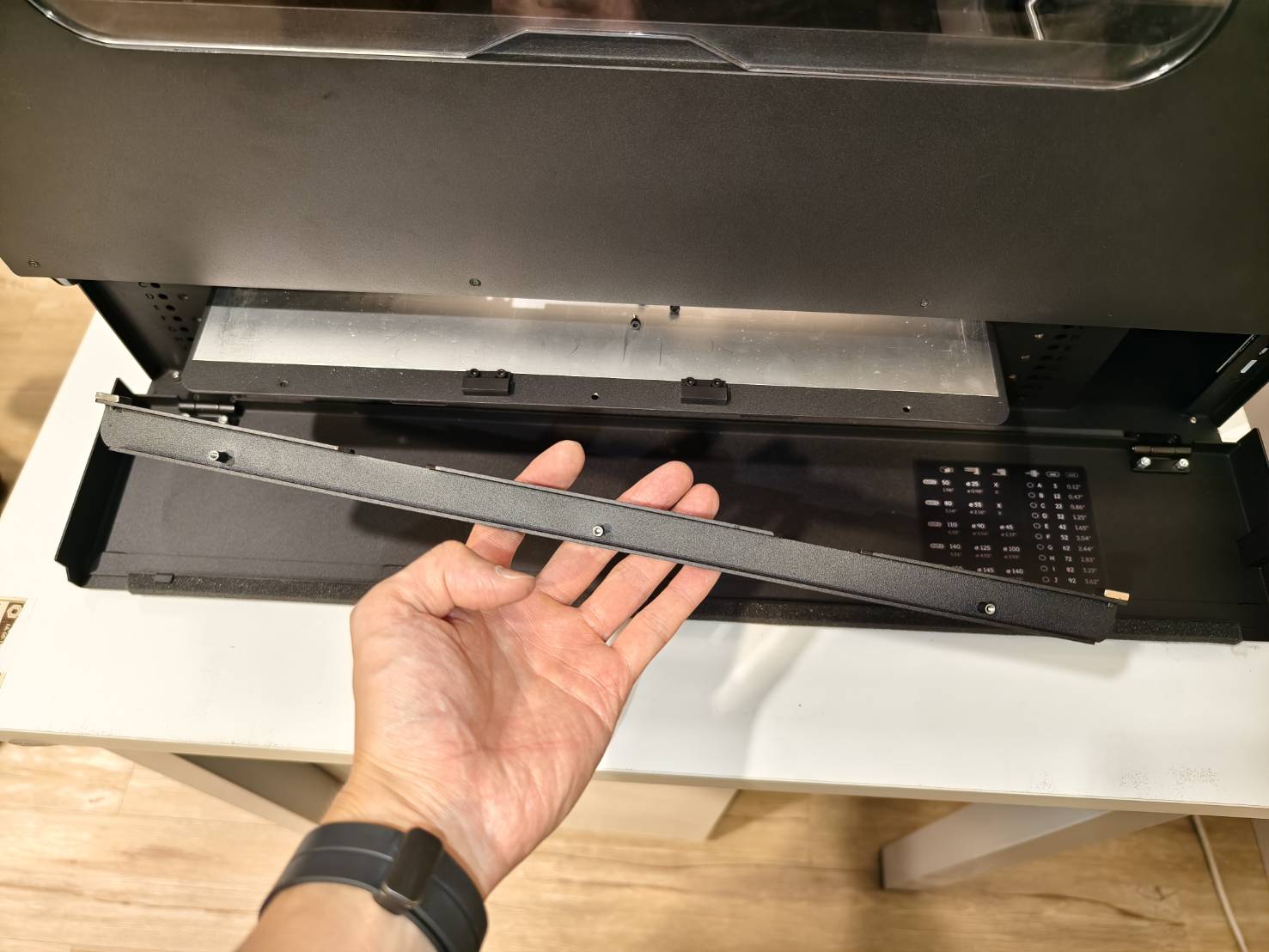

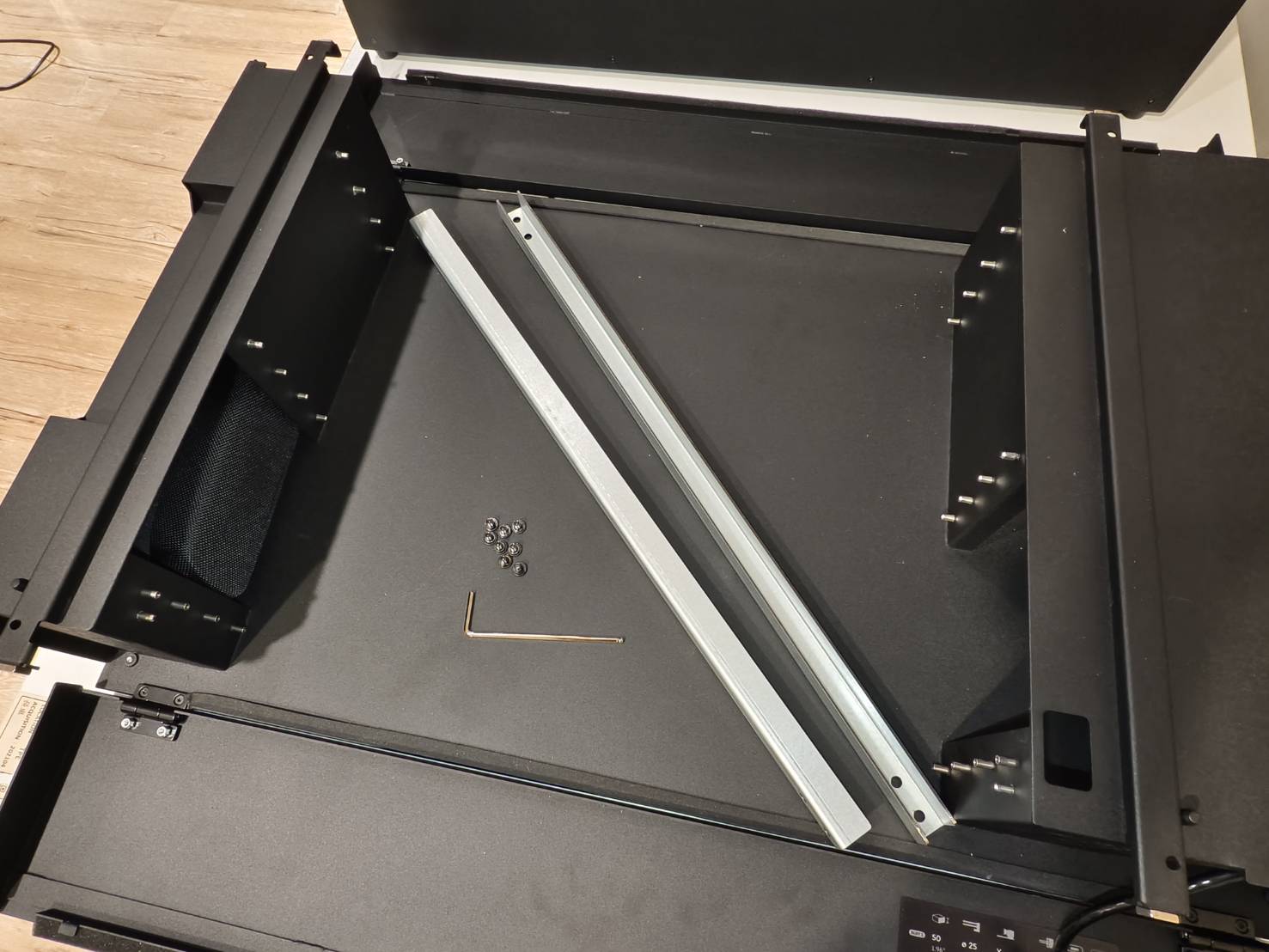

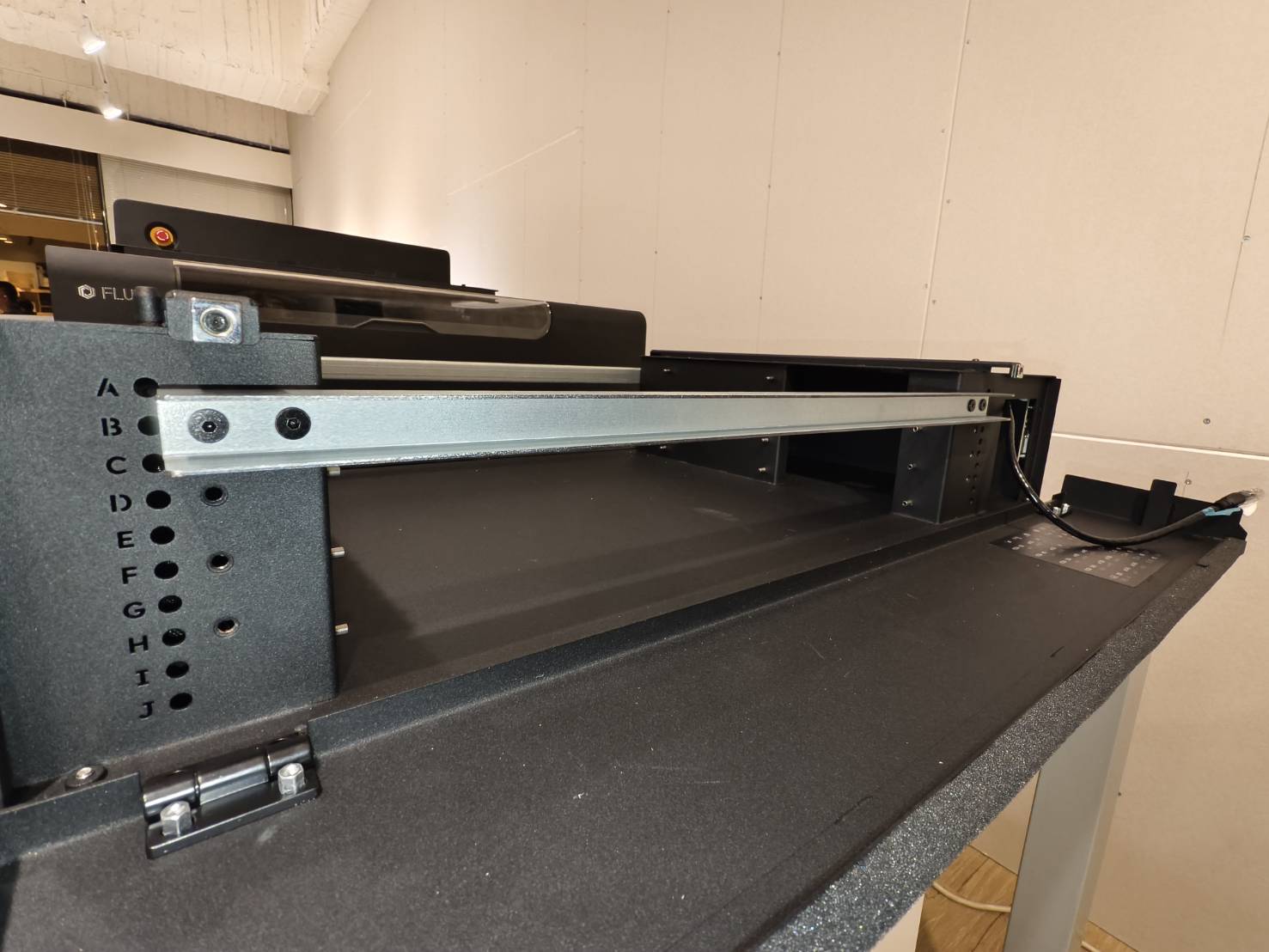

Open de voor- en achterkleppen van de basis om de metalen borgbeugels te verwijderen.

Stap 2

Plaats de machine op de verlengingsbasis. Het wordt aanbevolen om dit met twee personen uit te voeren.

Stap 3

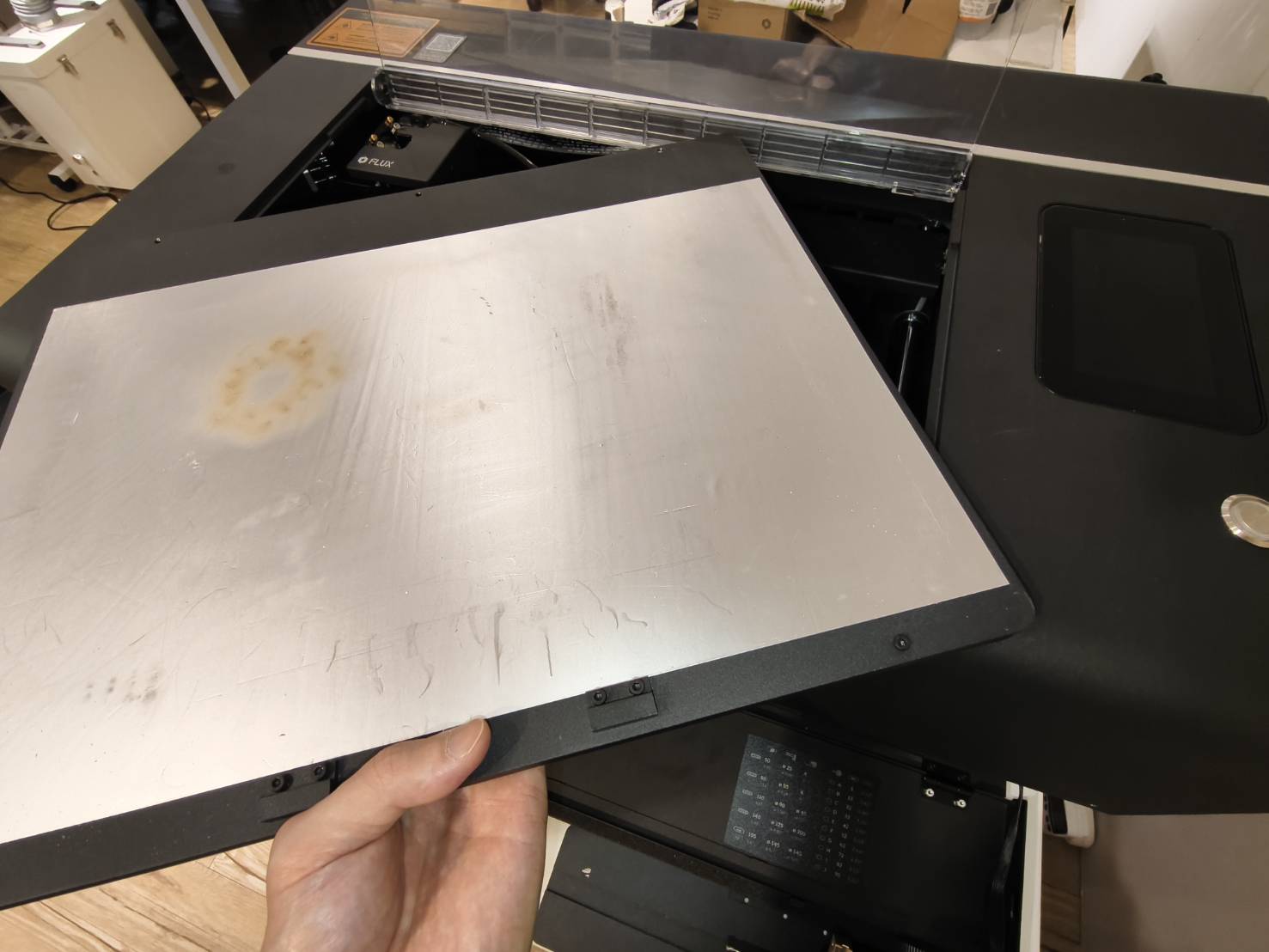

Verwijder de zes schroeven van de bodemplaat van de machine, waarna de bodemplaat kan worden verwijderd.
Bewaar de schroeven op een veilige plaats voor later gebruik.

Stap 4

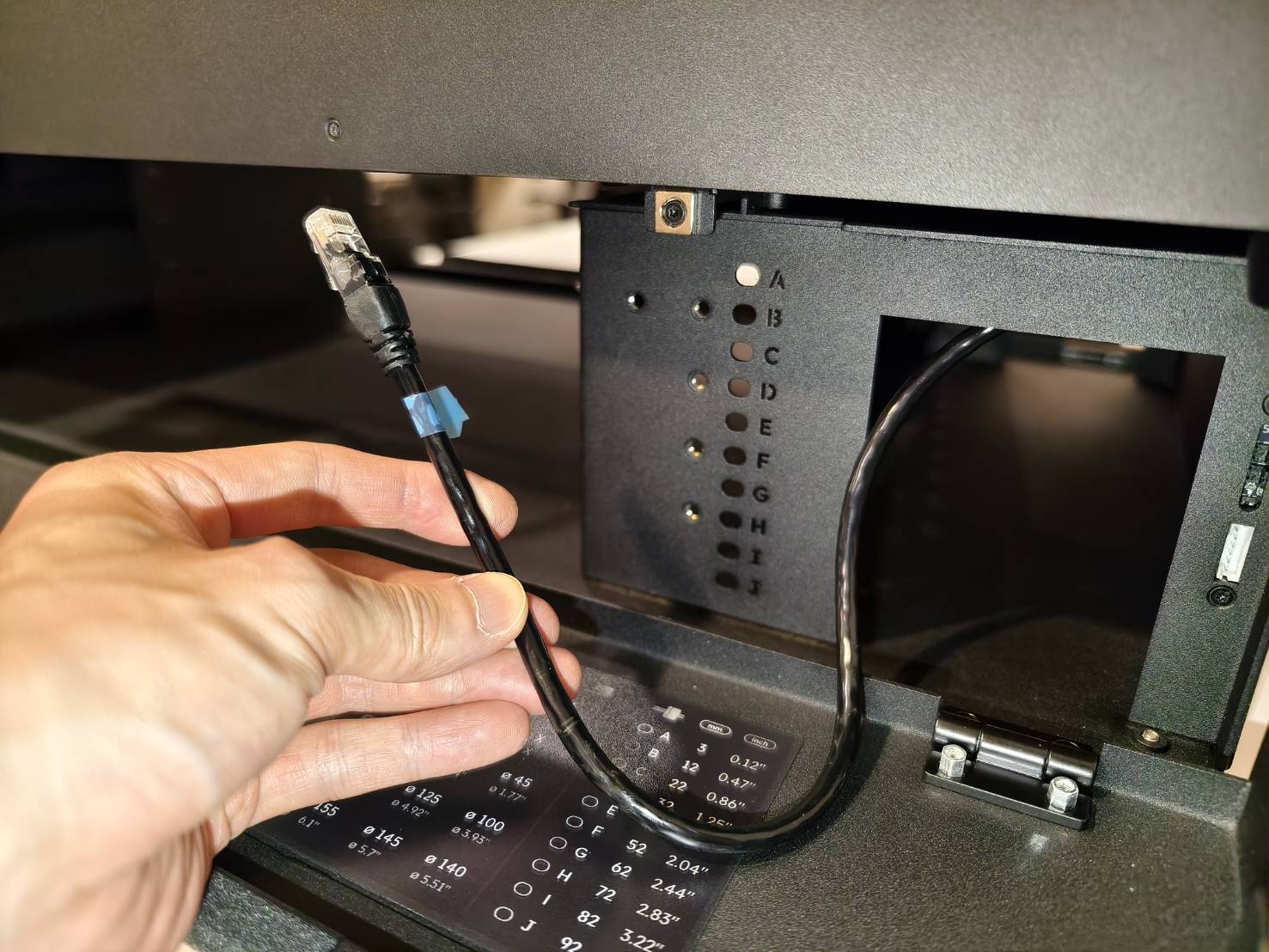

Zoek de RJ45-kabel in de verlengingsbasis.

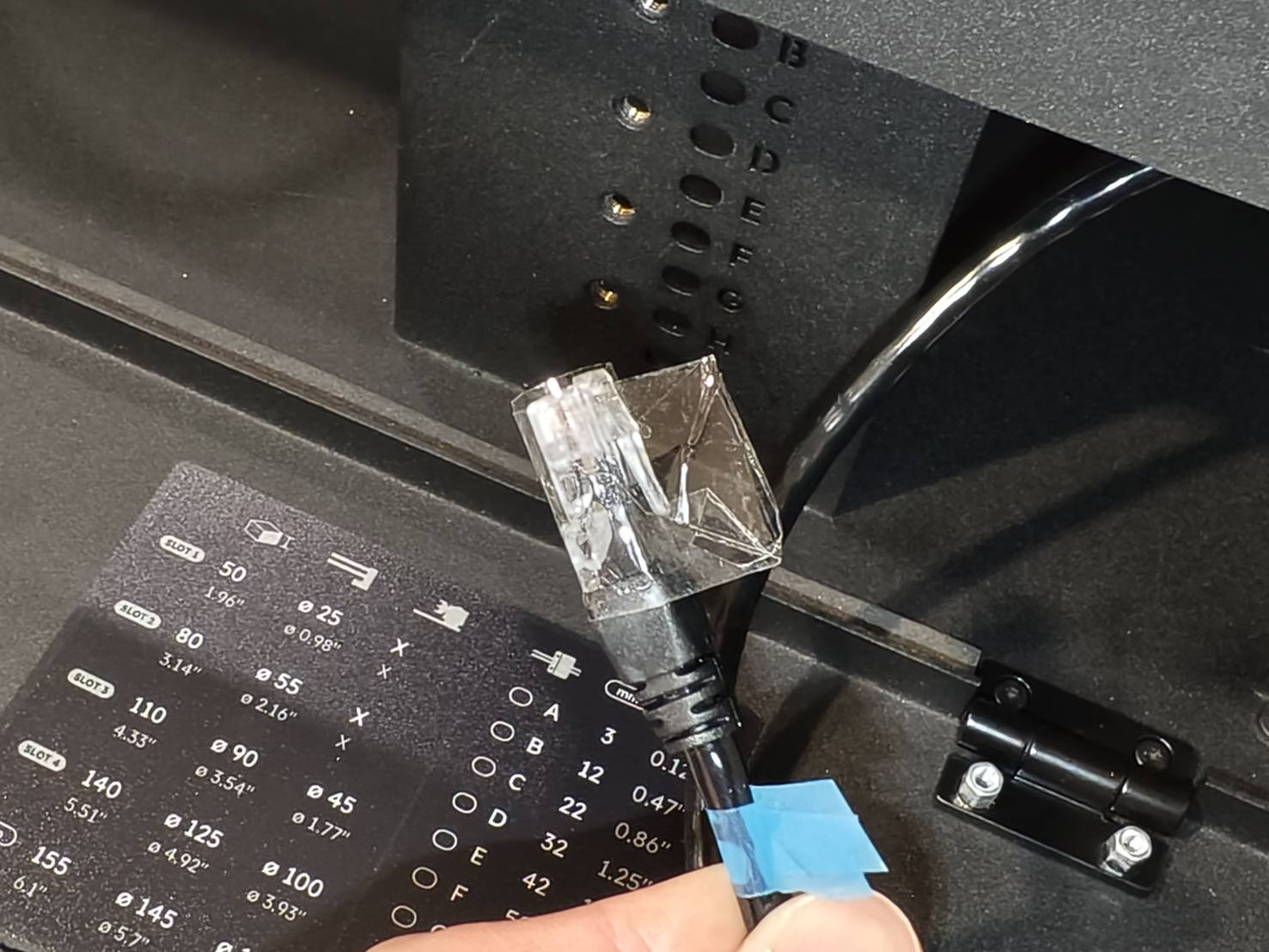

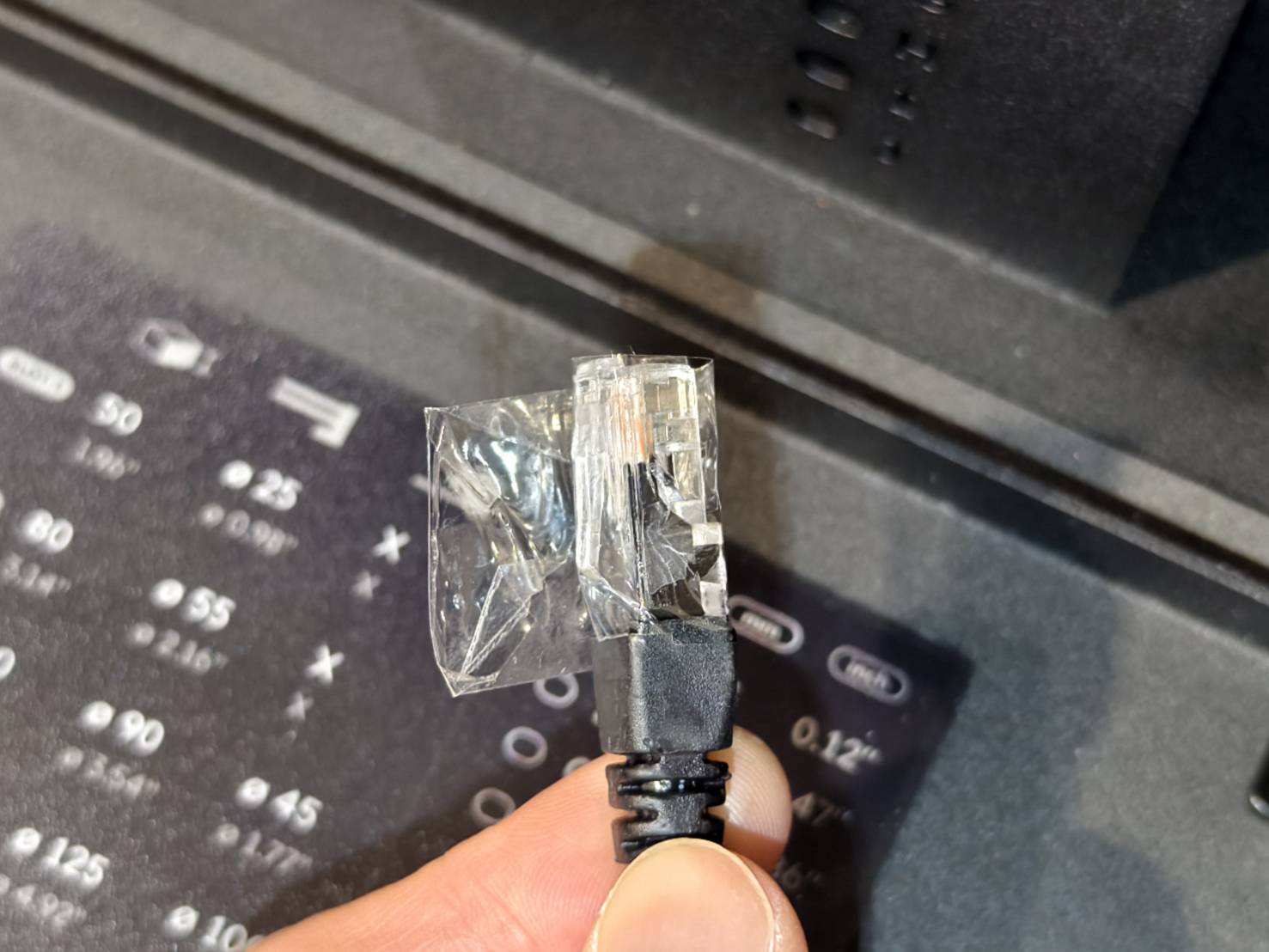

Wikkel tape om de connector van de RJ45-kabel. Dit is bedoeld om te voorkomen dat de clip beschadigd raakt.

Stap 5

Leid de RJ45-kabel door de opening in de basis en de machine.

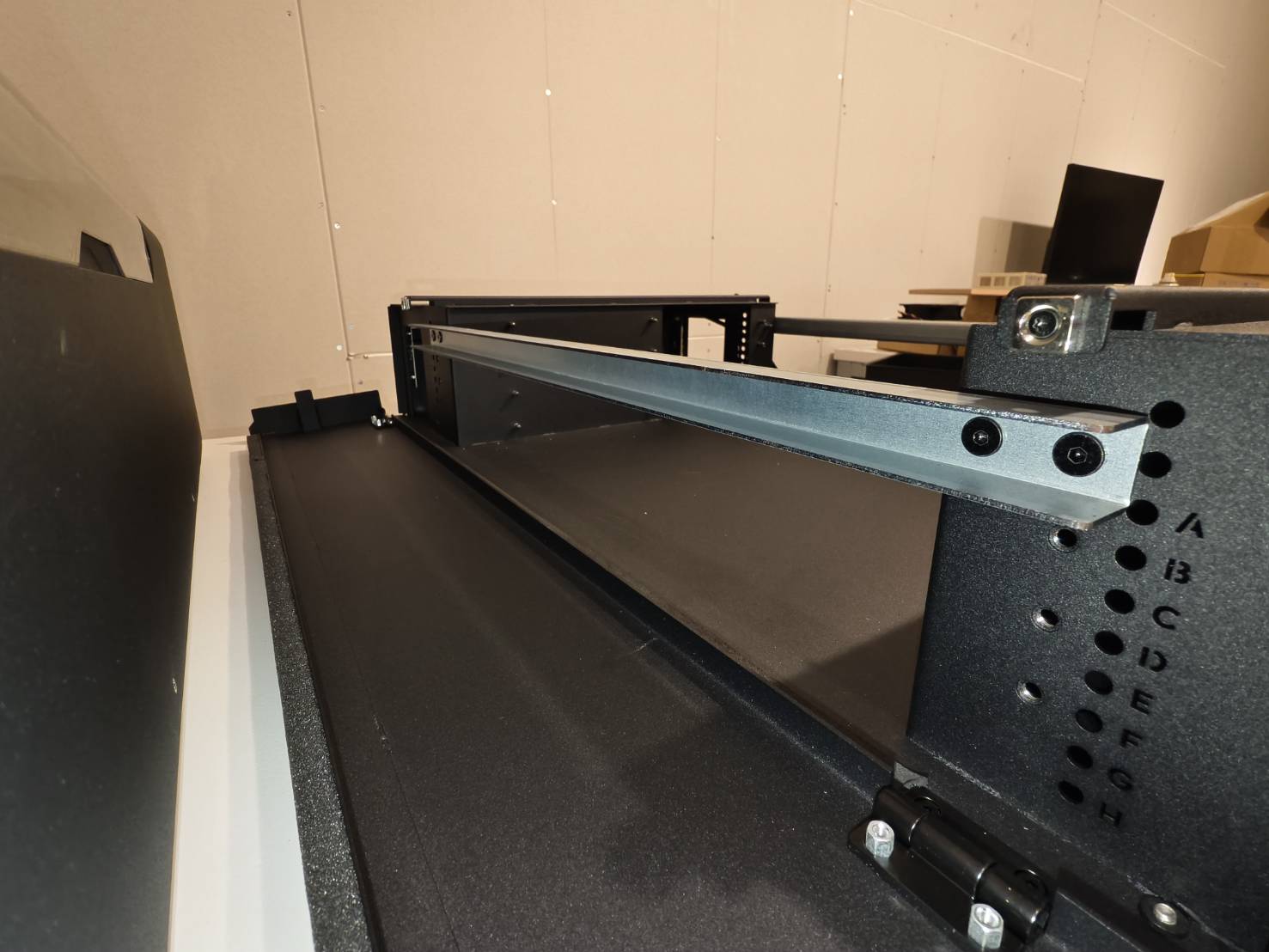

De RJ45-kabel moet aan de framezijde zitten, dat wil zeggen aan de buitenkant van de zilveren as.

Stap 6

Verwijder de tape en sluit de RJ45-kabel aan op de aansluiting in de machine.

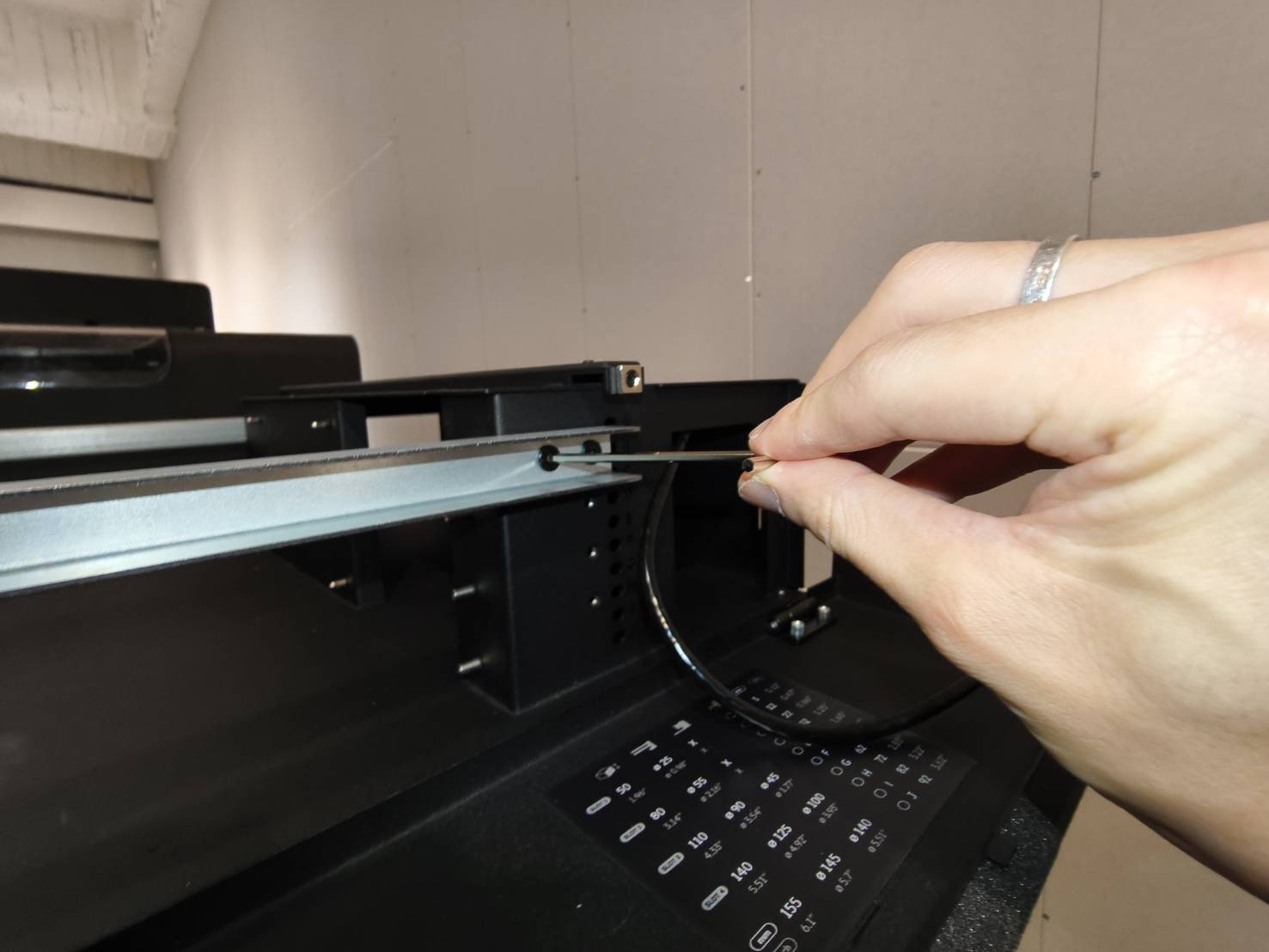

Stap 7

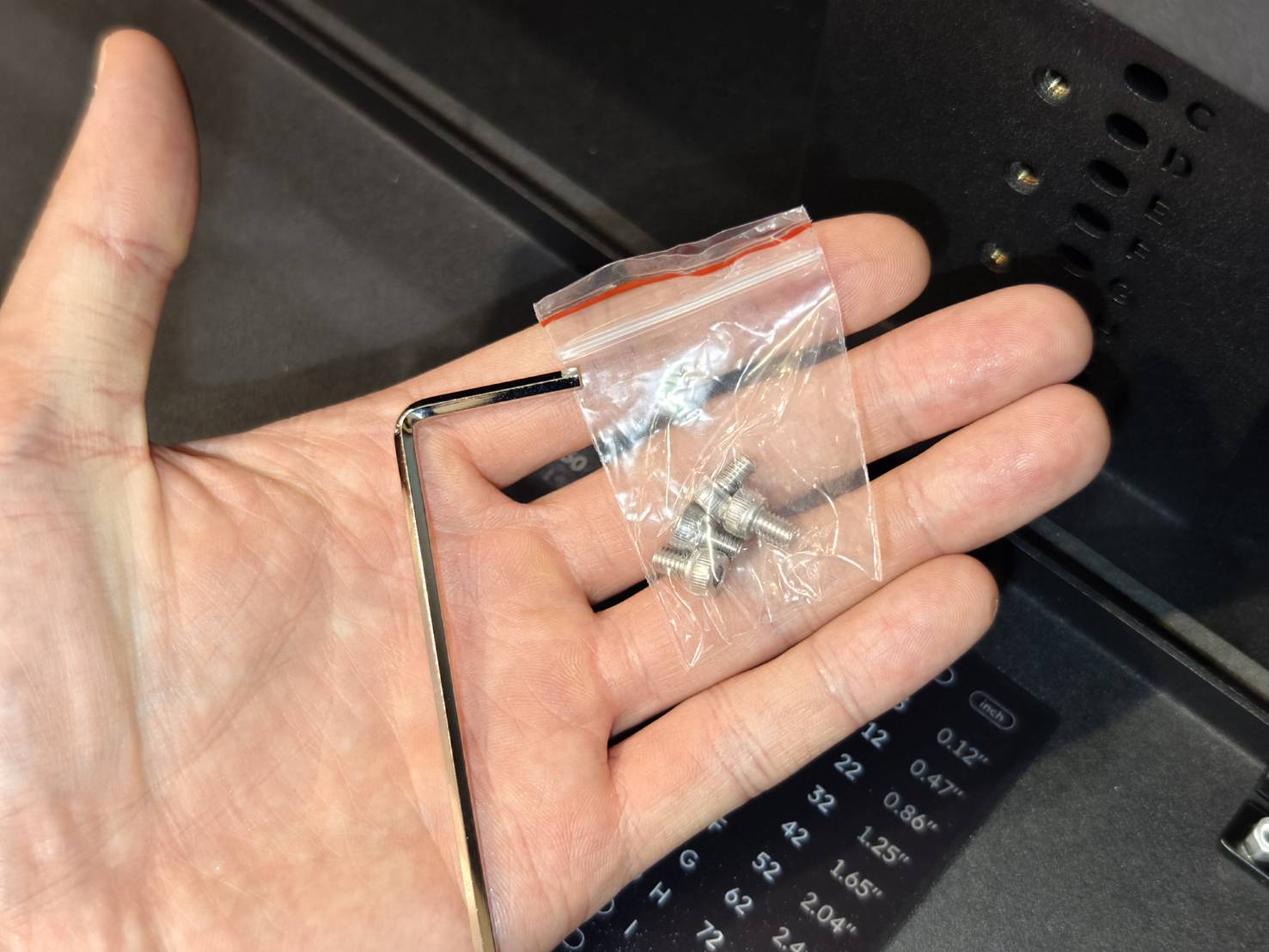

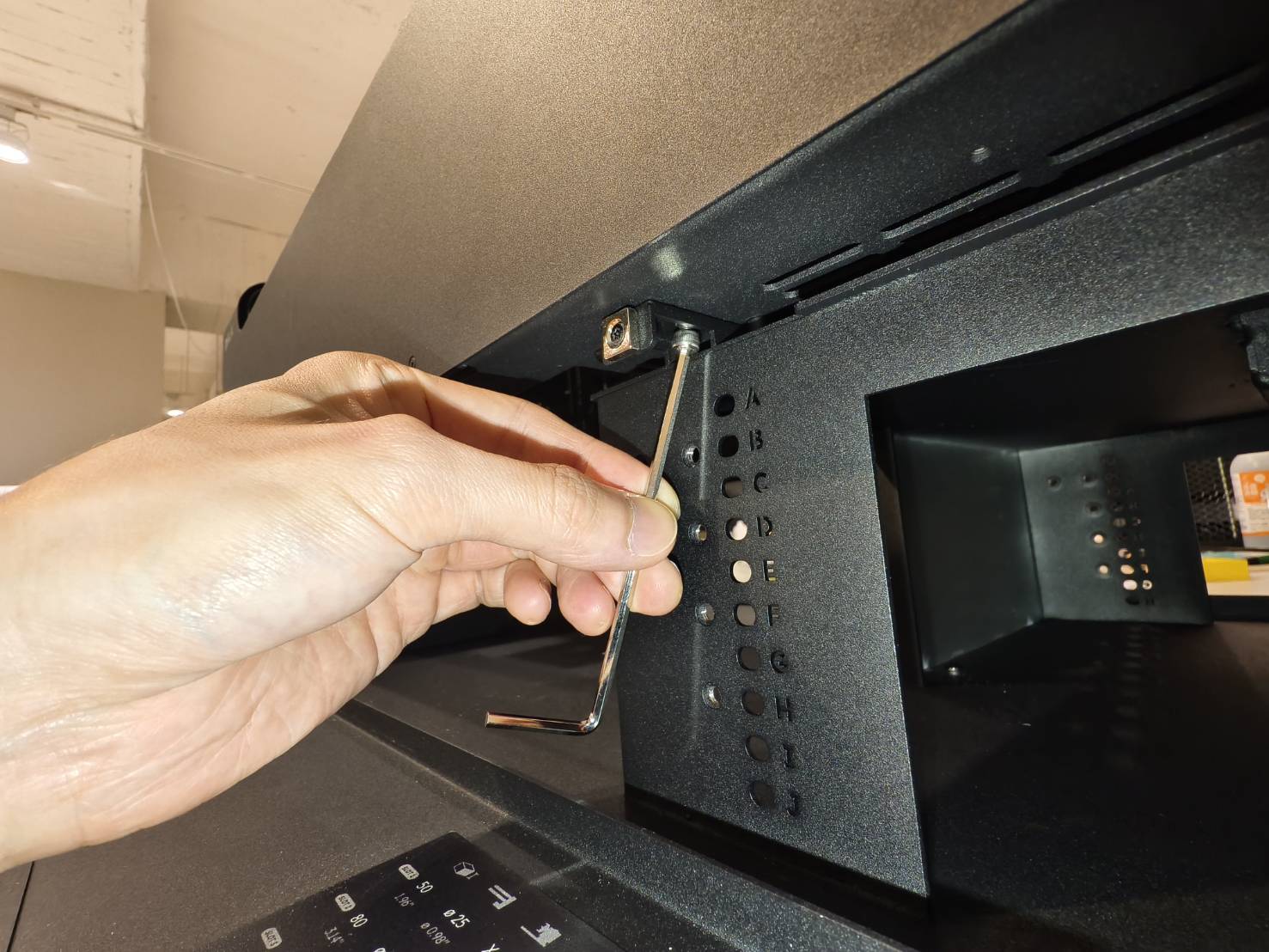

Bevestig de machine en de uitbreidingsbasis met behulp van de inbussleutel en de meegeleverde schroeven.

Stap 8

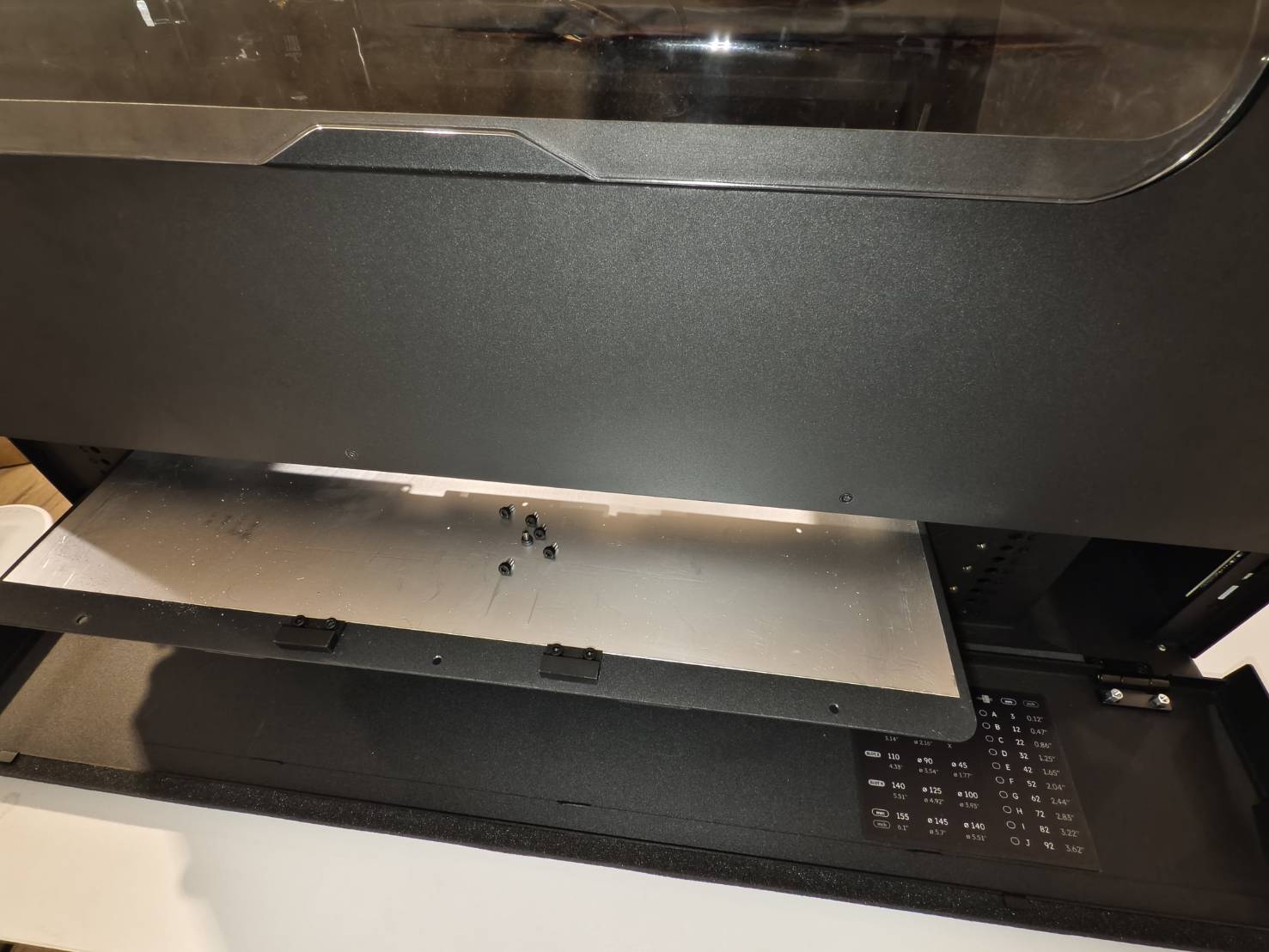

Plaats de bodemplaat van de machine terug en zoek de 3 schroeven die eerder van de bodemplaat zijn verwijderd.

Stap 9

Zoek de handgreep van de lade en monteer deze op de plaat.

**Opmerking**

Als uw land of regio geen specifieke veiligheidsvoorschriften heeft voor Klasse 4-lasers, kunt u hier stoppen.
Dit geeft aan dat uw installatie is voltooid. (Opmerking: De volgende stappen omvatten het installeren van een automatische lasersluiter om te voldoen aan de veiligheidseisen voor Klasse 4-lasers.)

Als u deze lasersluiter-uitbreiding in uw doos heeft, betekent dit dat u deze moet installeren.

Stap 13

Sluit de kabel aan op het kleine printboard aan de andere kant van de machine.

Stap 14

Plaats de achterklep terug.

#END

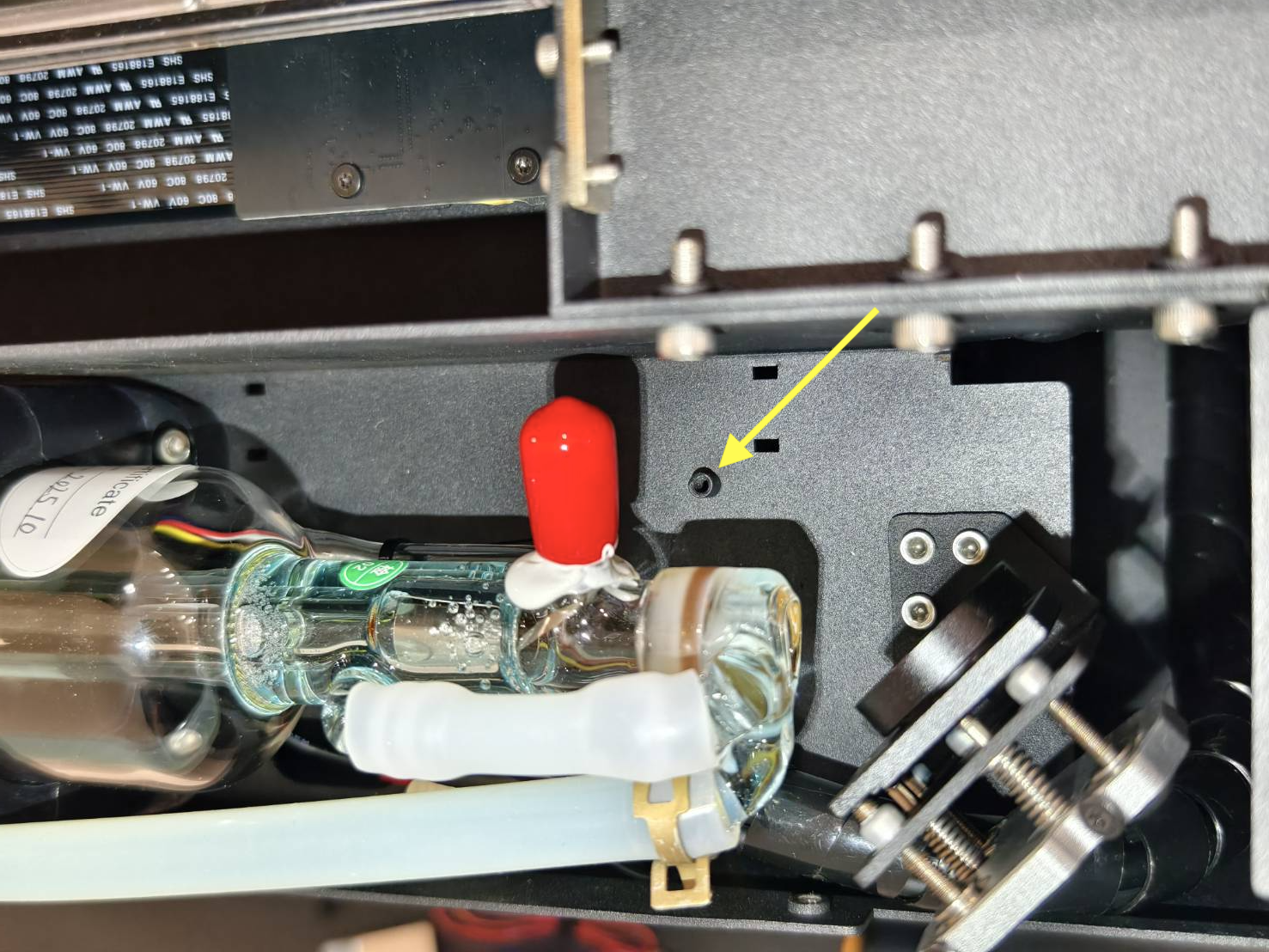

Uitbreiding en schroef	Locatie van de tap
