Beschrijving
Dit artikel begeleidt u bij het starten van een graveertaak met de Automatische Invoer.
Uitpakken:
| Automatische Invoer Pakket | |||
| # | Artikelnaam | Beschrijving | Aantal |
| 1 | Invoer | Het hoofdonderdeel dat de materiaalbeweging en het graveerpad regelt. | 1 st |
| 2 | Rail | Dit onderdeel heeft ingebouwde witte kogelwielen, waardoor het materiaal soepel kan bewegen. | 5 st |
| 3 | Railbevestigingsbalk | Dit zijn de staven of balken die horizontaal worden geïnstalleerd om de structuur te stabiliseren. | 1 st |
| 4 | Riem | Dit is de tandriem die op de invoer wordt gemonteerd en verantwoordelijk is voor de beweging. | 1 st |
| 5 | Riemklem | Dit is de riemhouder die wordt gebruikt om de positie van de riem vast te zetten. | 2 stuks |
| 6 | Railverbinder | Deze wordt gebruikt om de rails met elkaar te verbinden voor langere rails. | 6 stuks |
| 7 | Randgeleidingsrollen | Deze worden gebruikt om te voorkomen dat het materiaal in de verkeerde richting afglijdt. | 1 set |
| 8 | Geleiderrolplatform | Dit is het platform waarop de rollers worden geplaatst. De positie van de platforms kan worden aangepast afhankelijk van de grootte van het materiaal. | 2 stuks |
| 9 | Railverhoger | Dit kan worden beschouwd als een voet die wordt gebruikt om de opstelling te verhogen. | 5 st |
| 10 | Adapter | Dit is de kabeladapter waarbij één aansluiting voor de kabel van de machine is en de andere voor de kabel van de invoer. | 1 st |
| 11 | Railmagneet | Het doel van dit onderdeel is om de positie van het materiaal te beperken, vergelijkbaar met de rollers. Het wordt ook gebruikt om de opstelling aan de machine te bevestigen. | 4 stuks |
| 12 | L-vormige positioneringsbeugel | De magneet wordt op de beugel geïnstalleerd om aan de machine te bevestigen. | 2 stuks |
| 13 | M5 T-moer | Dit is de moer voor de magneet. | 4 stuks |
| 14 | Railklem | Deze wordt gebruikt om de opstelling op de machine te bevestigen. Sommige opstellingen hebben dit onderdeel niet nodig. | 1 st |
| 15 | Kabel | De kabel om de machine en de adapter te verbinden. (6-pins naar 6-pins) |
1 st |
| 16 | M5×6 schroef | Korte schroef | 6 stuks |
| 17 | M5×12 schroef | Middelgrote schroef | 6 stuks |
| 18 | M5×22 schroef | Lange schroef | 6 stuks |
| 19 | M4 inbussleutel | Dit gereedschap wordt gebruikt om de opstelling te installeren. | 1 st |
| 20 | 2,5mm inbussleutel | Dit gereedschap wordt gebruikt om de opstelling te installeren. | 1 st |
| 21 | 2mm inbussleutel | Dit gereedschap wordt gebruikt om de opstelling te installeren. | 1 st |
| 22 | 10mm steeksleutel | Dit gereedschap wordt gebruikt om het wiel van de invoer af te stellen of te vervangen. | 1 st |
| 23 | Wit kogelwieltje | Dit is het reserveonderdeel voor de witte kogelwieltjes die in de rails zijn ingebouwd. | 3 stuks |
Stap 1
Installeer de beamo II Extension Base Add-on volgens de onderstaande handleiding.
beamo II - Installatiehandleiding Extension Base
Stap 2

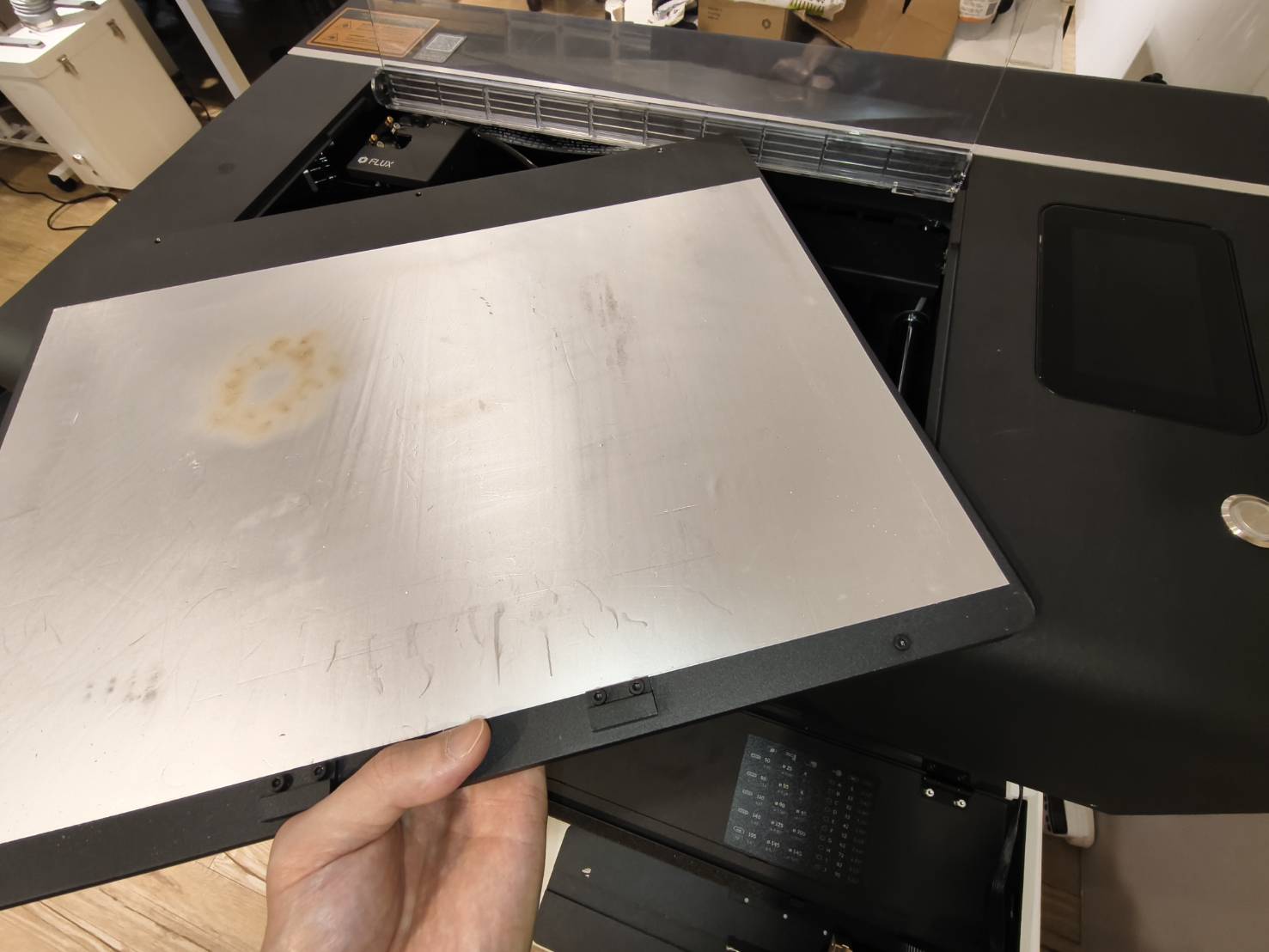

Schakel de machine uit en verwijder de lade.
Stap 3

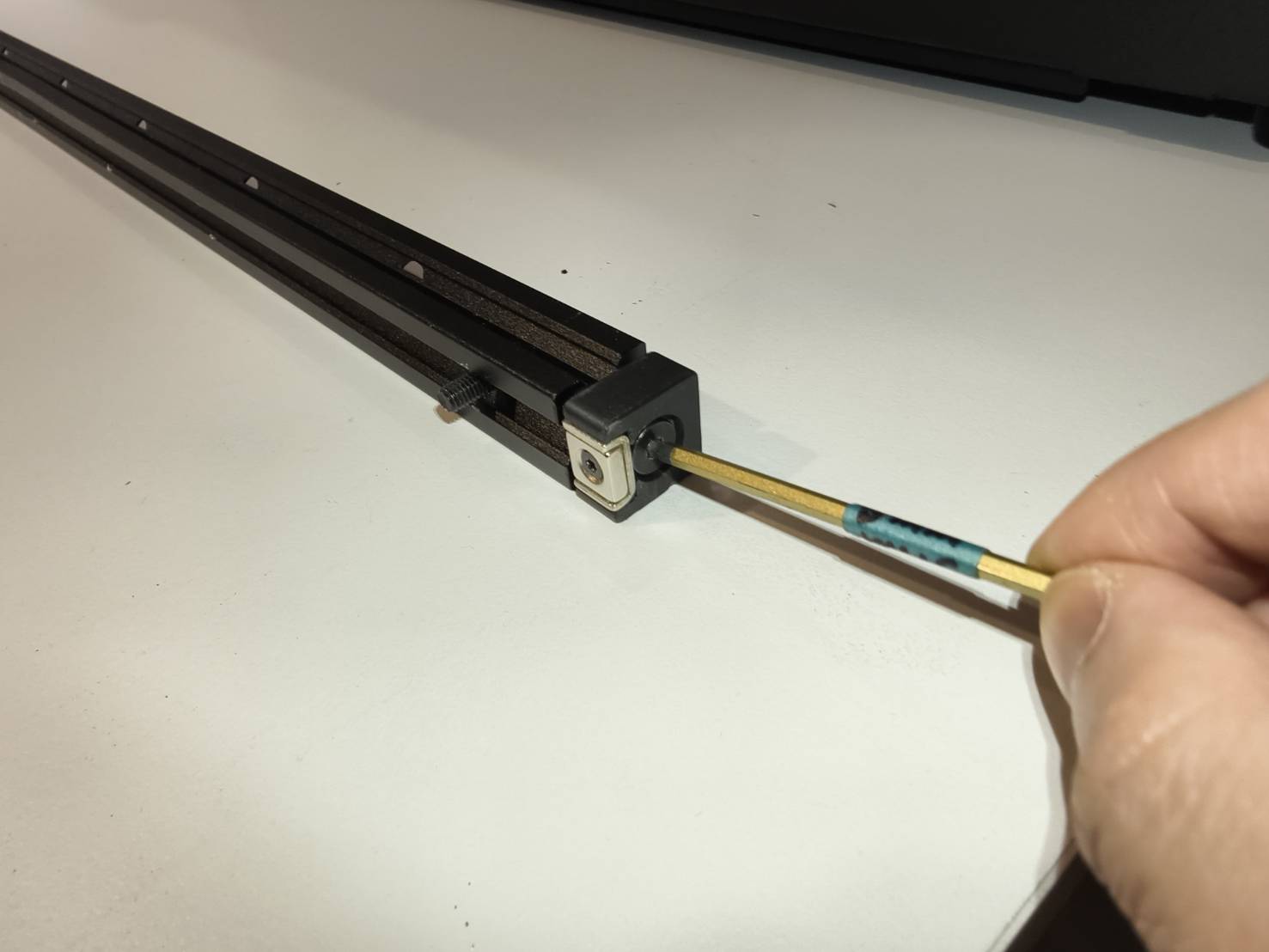

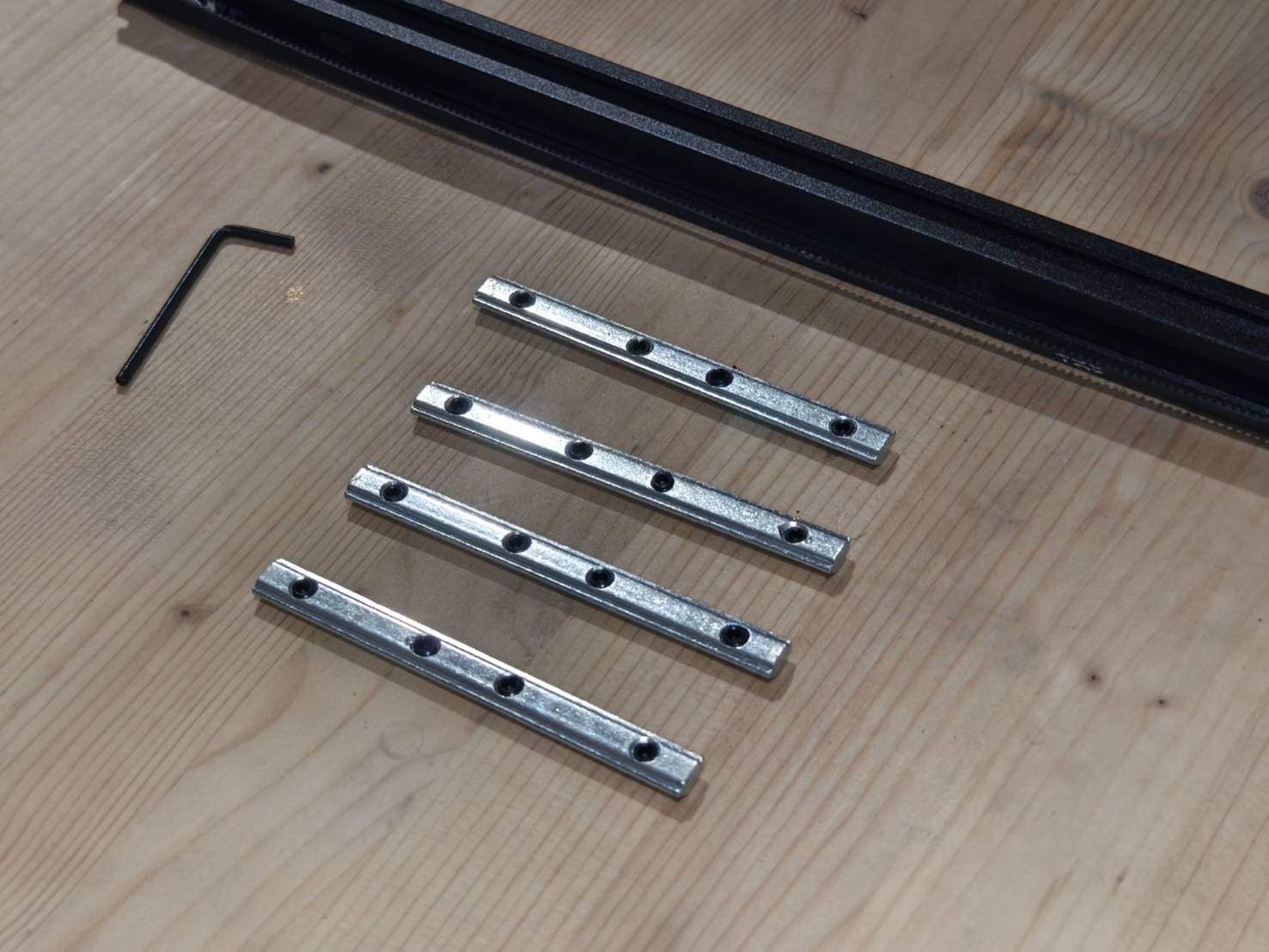

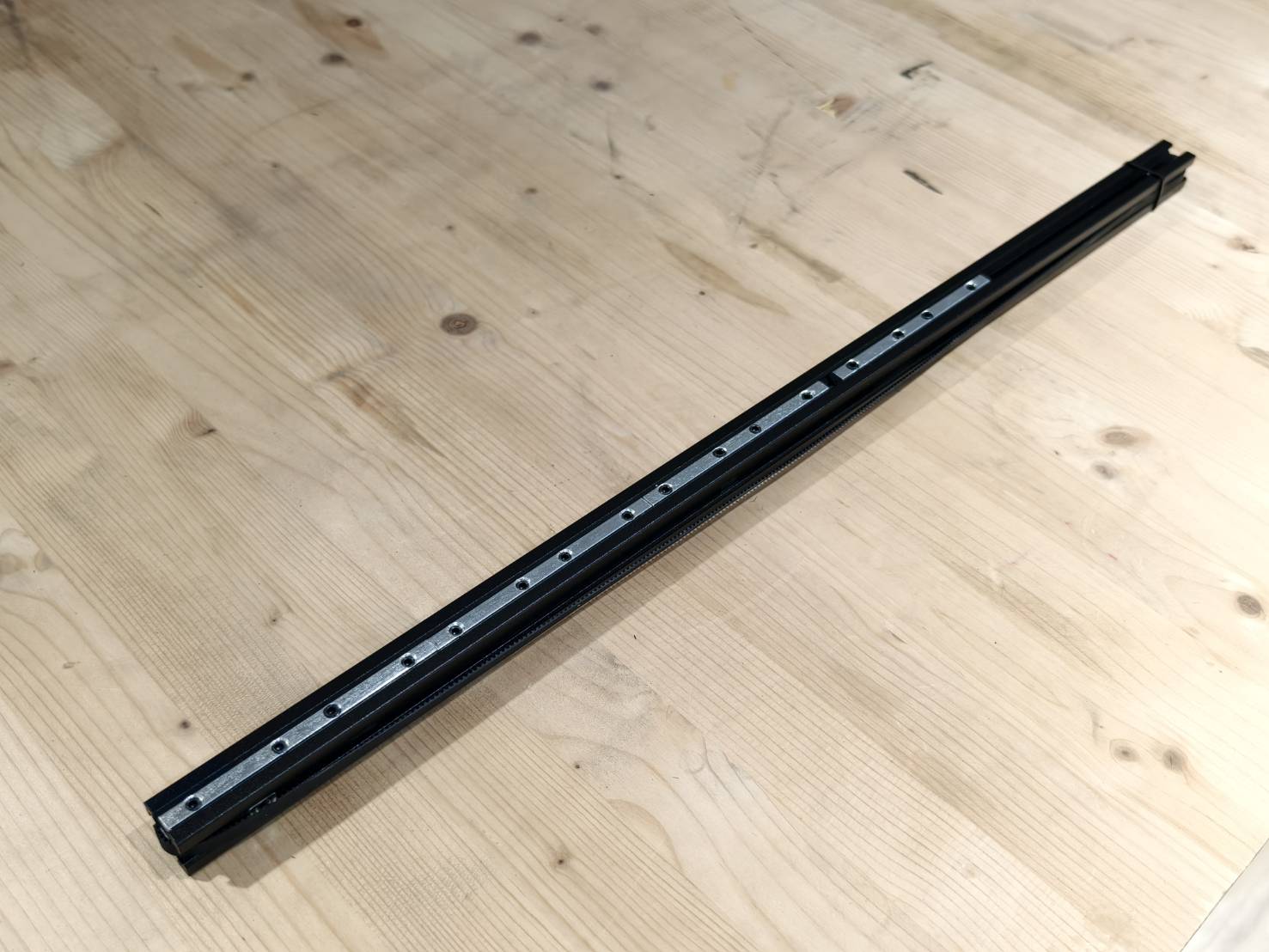

Zoek de hoofdrail (degene met een riem) en verwijder de railverbinders.
(Andere railverbinders kunnen zich in andere rails bevinden.)
Stap 4

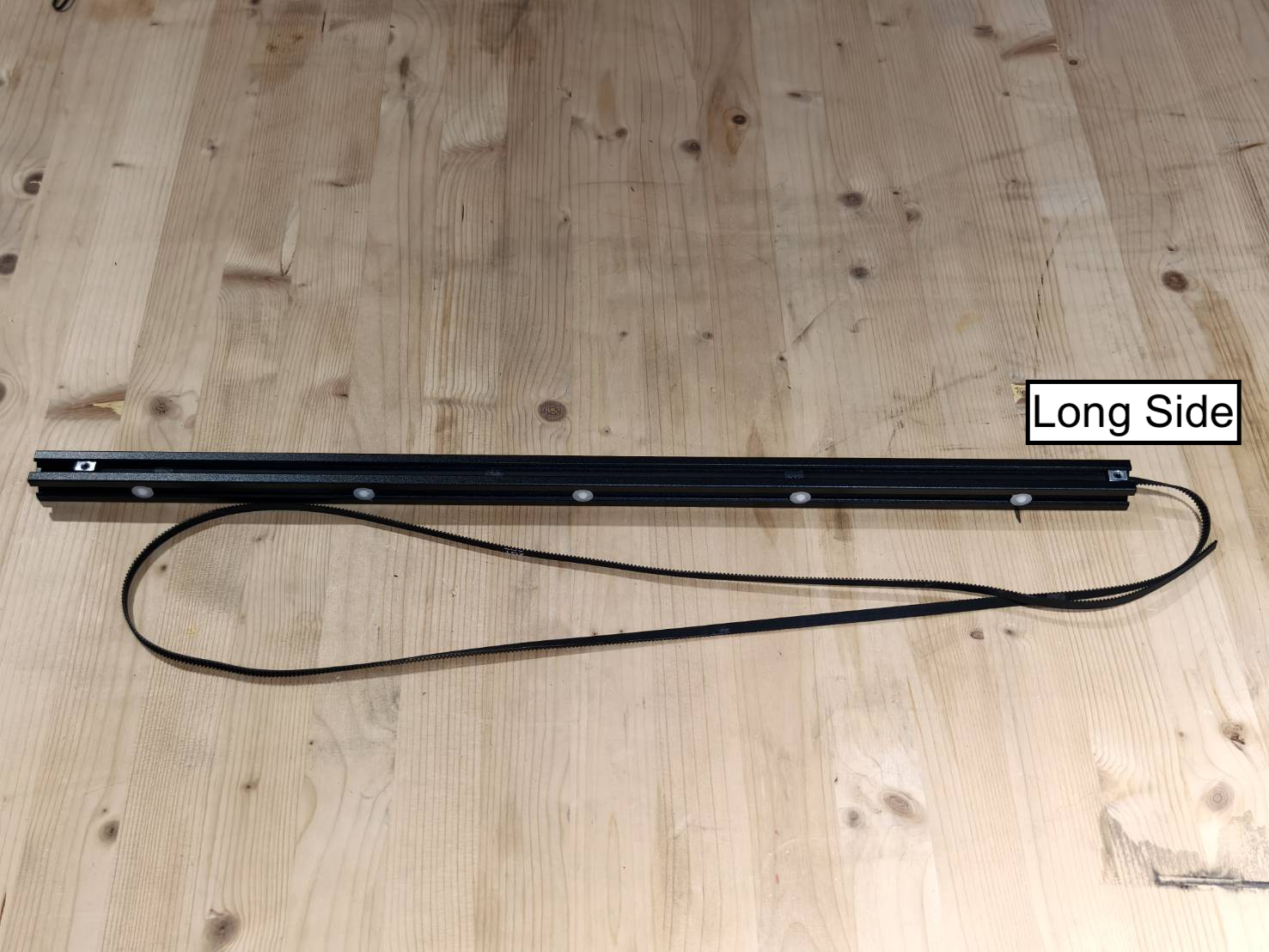

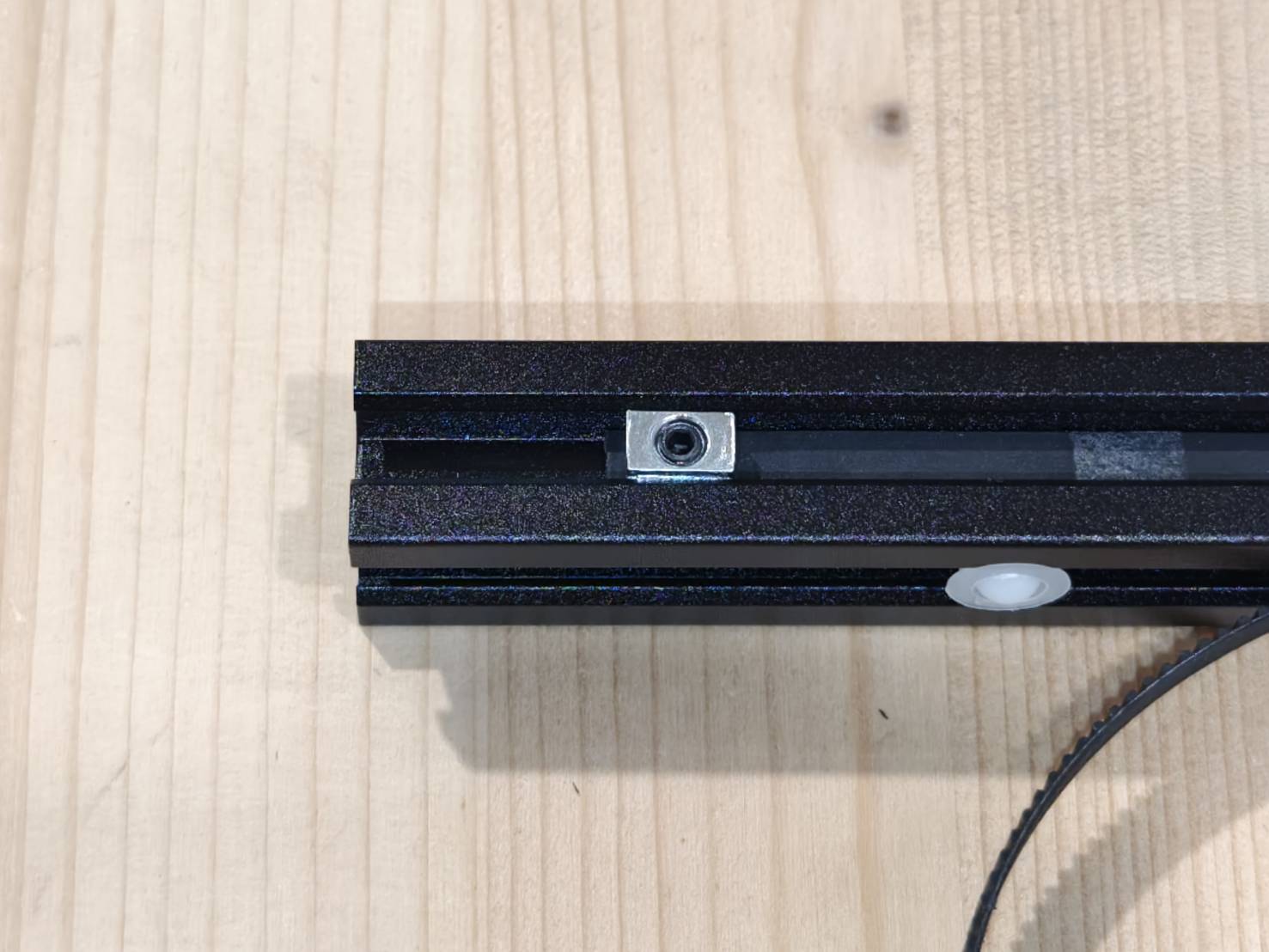

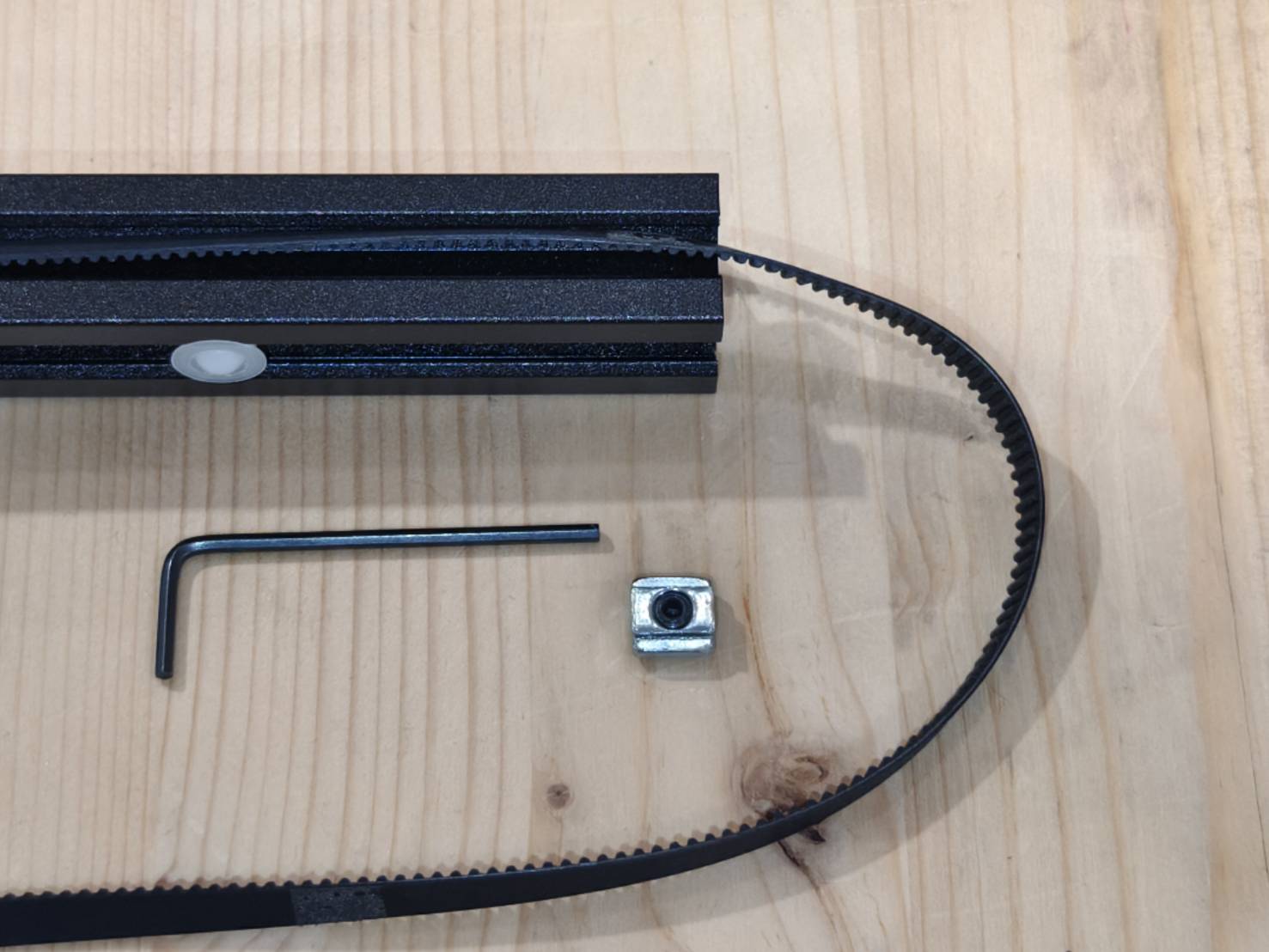

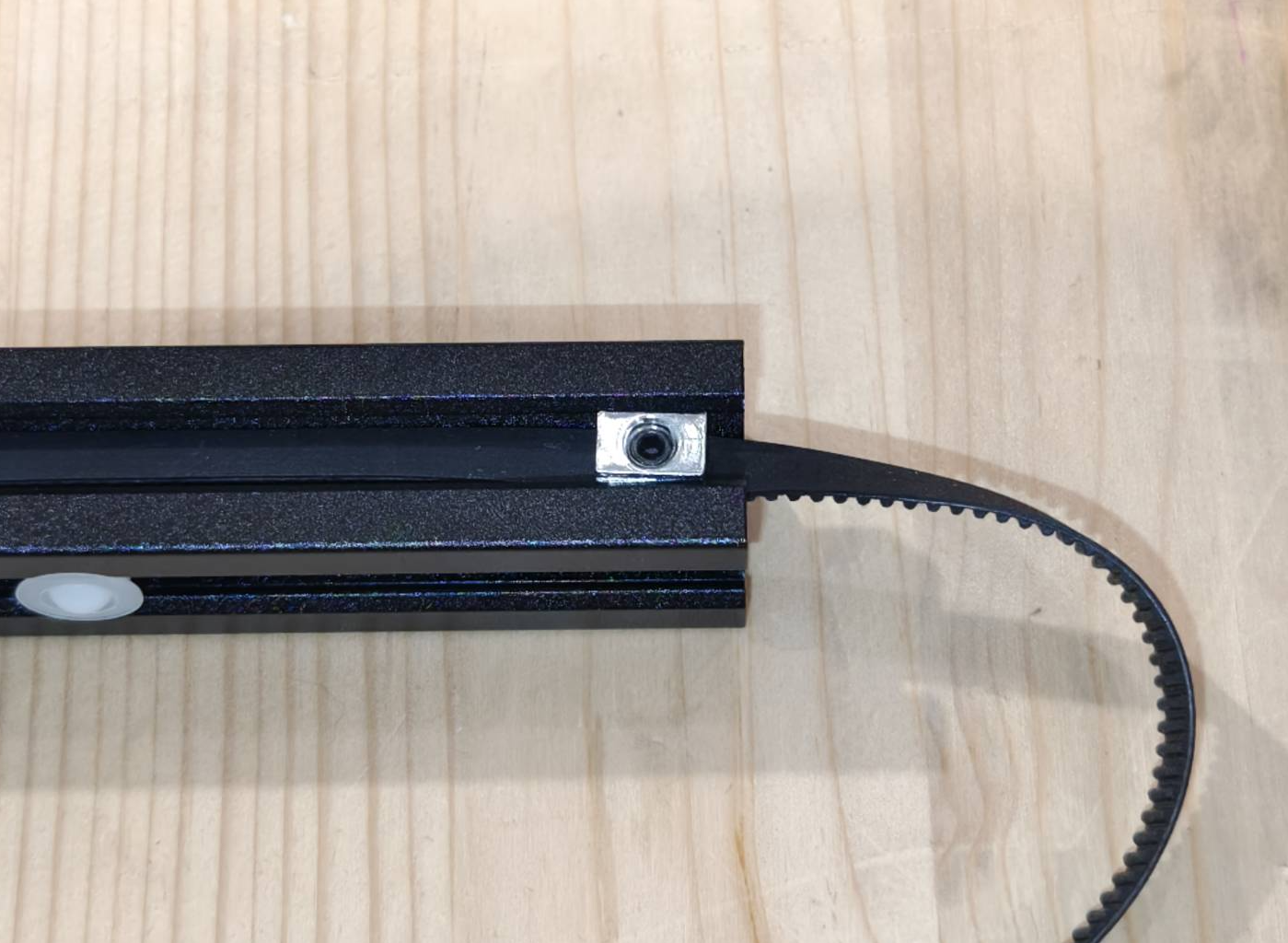

Maak de riem los en zoek de lange zijde.

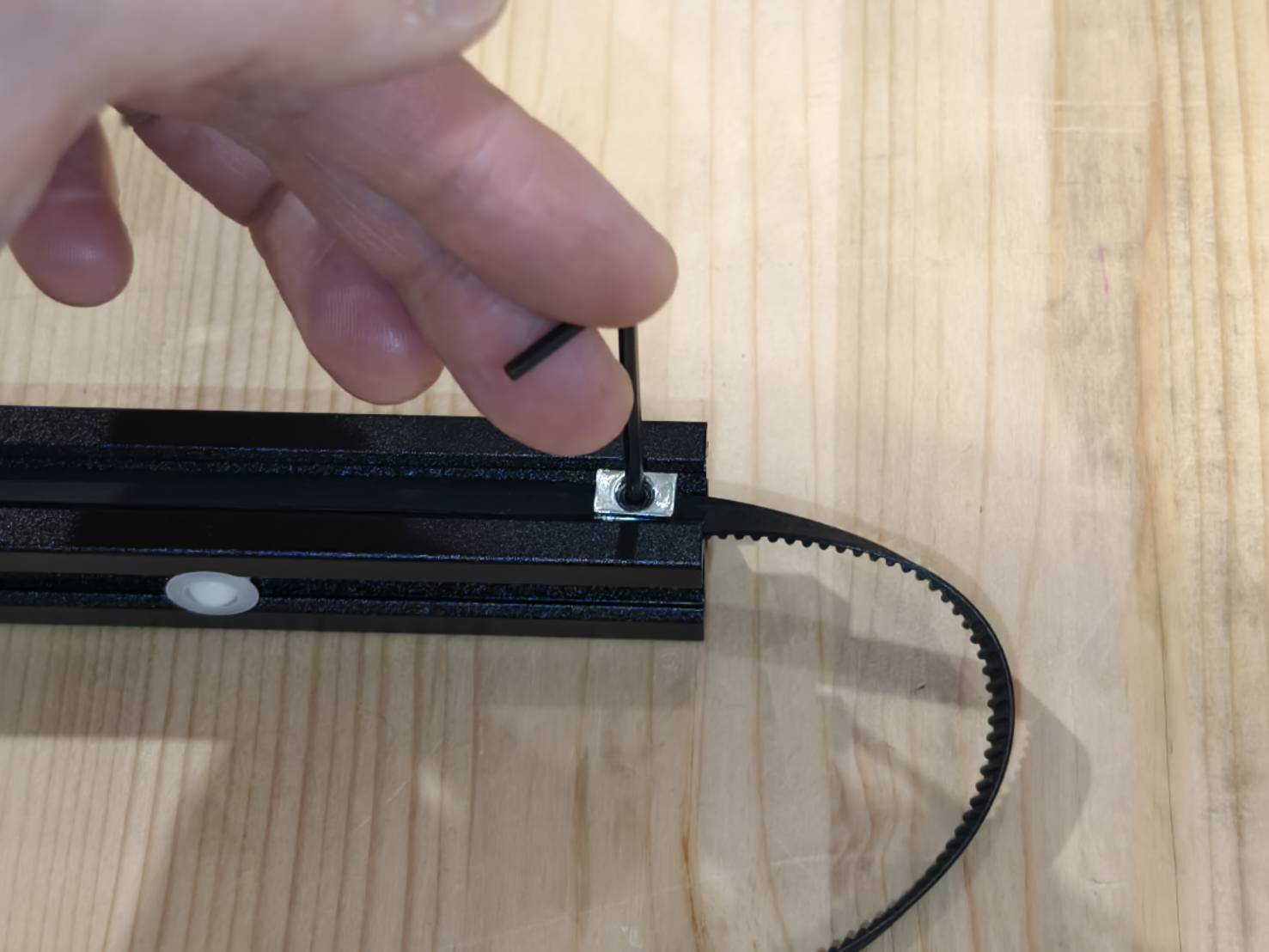

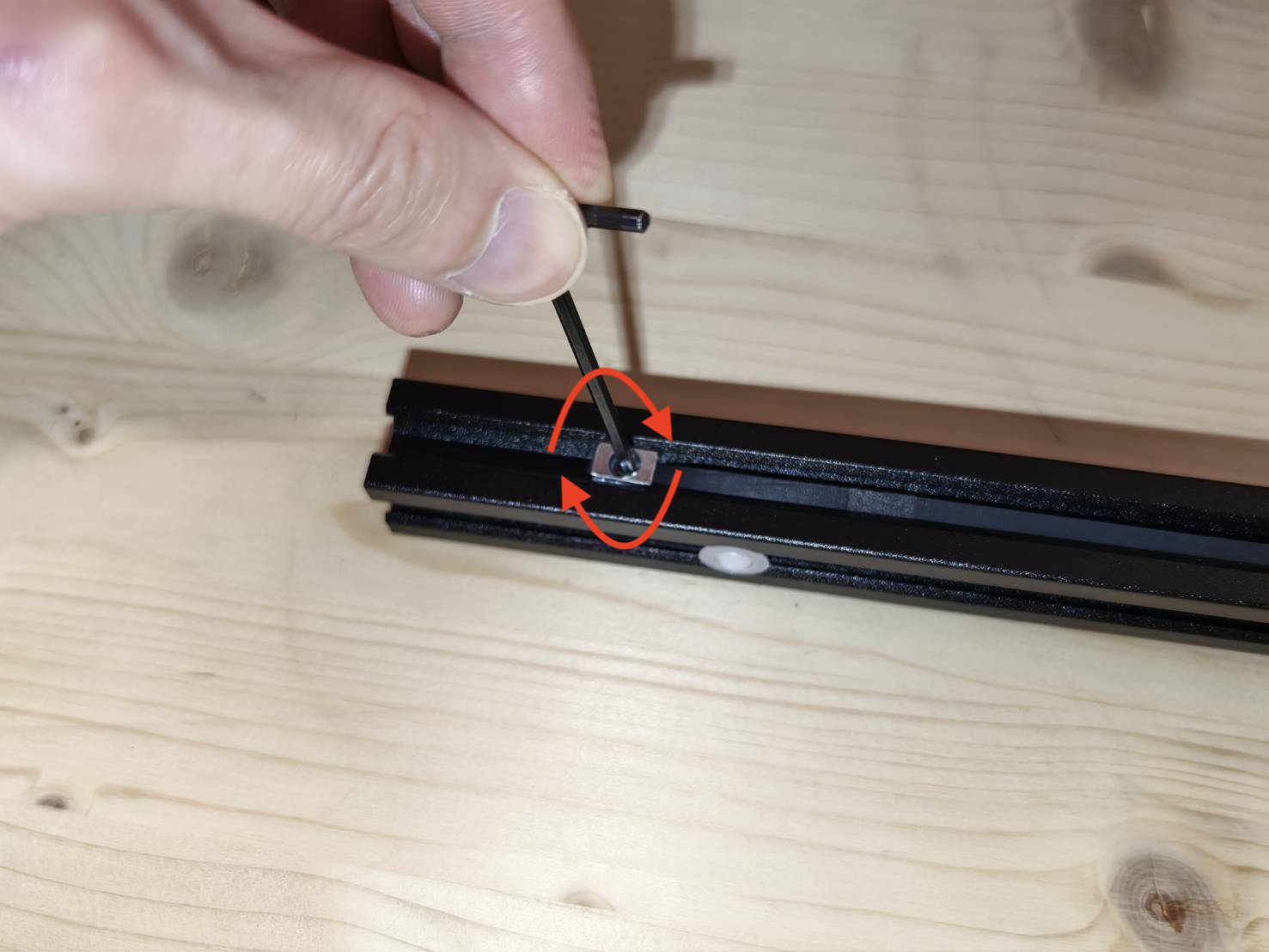

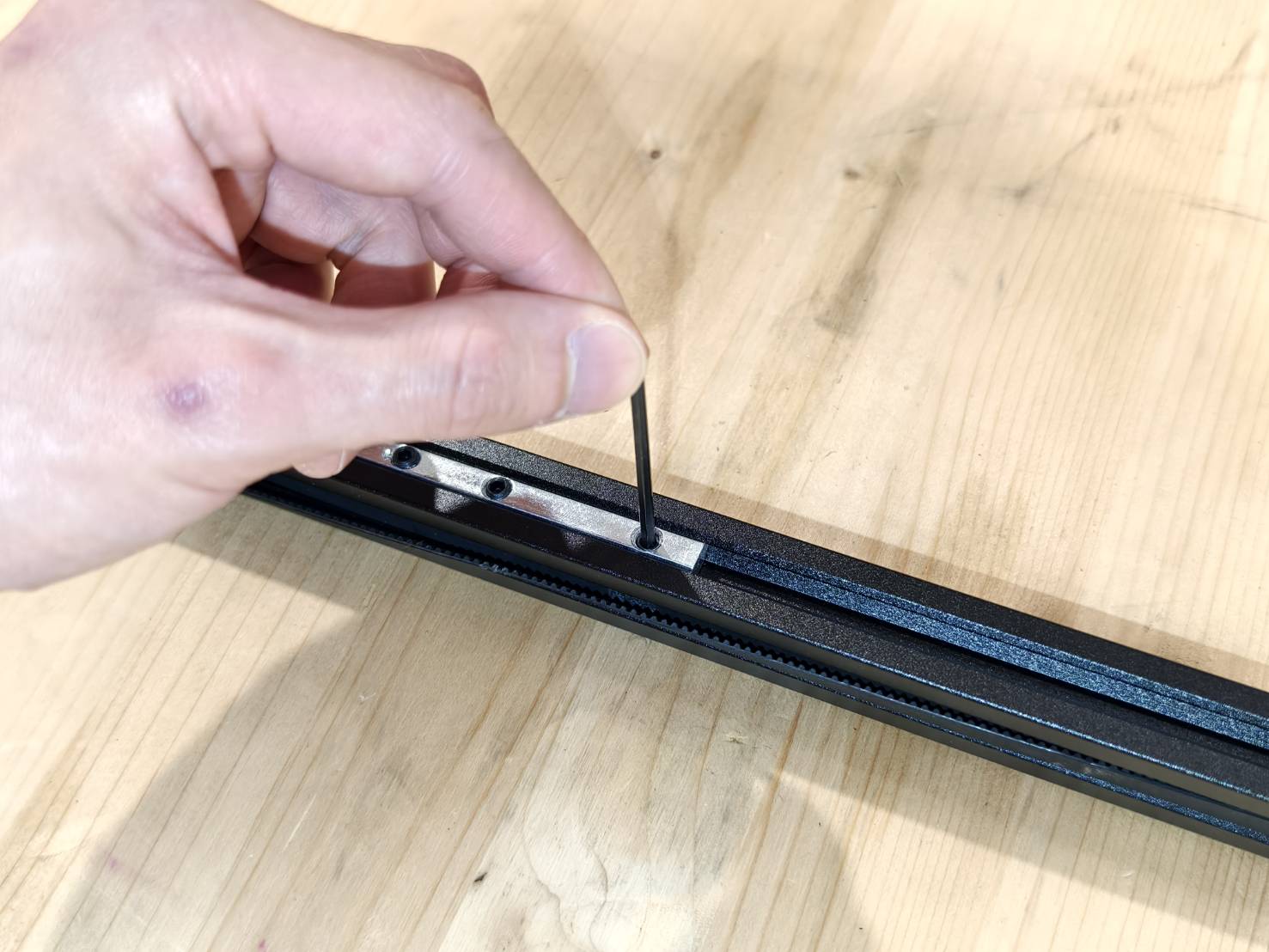

Maak de riemklem los met de kleine inbussleutel.
| Korte zijde van de riem | Lange zijde van de riem |
Ondertussen, span de riemklem aan de korte zijde.
Stap 5

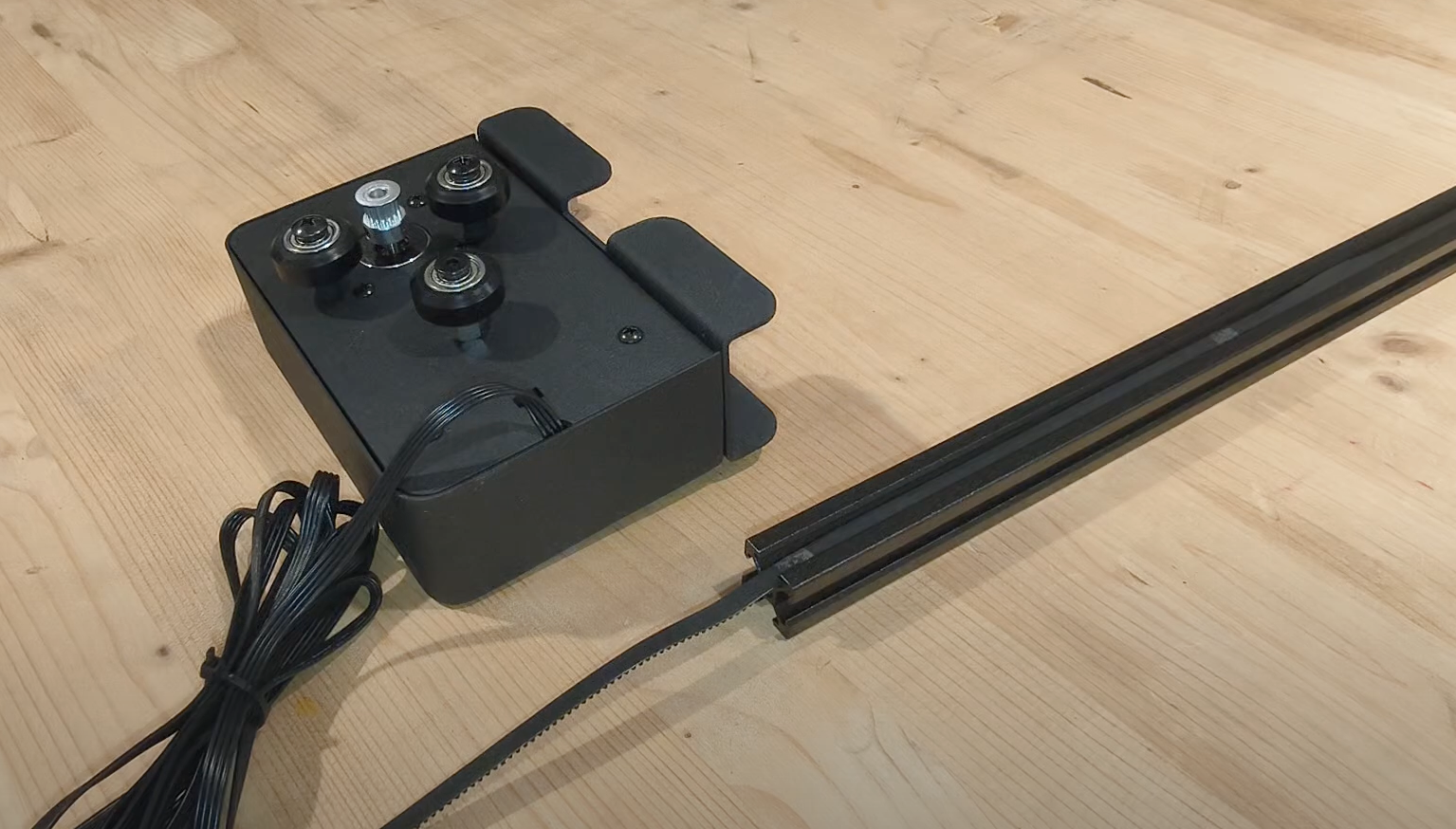

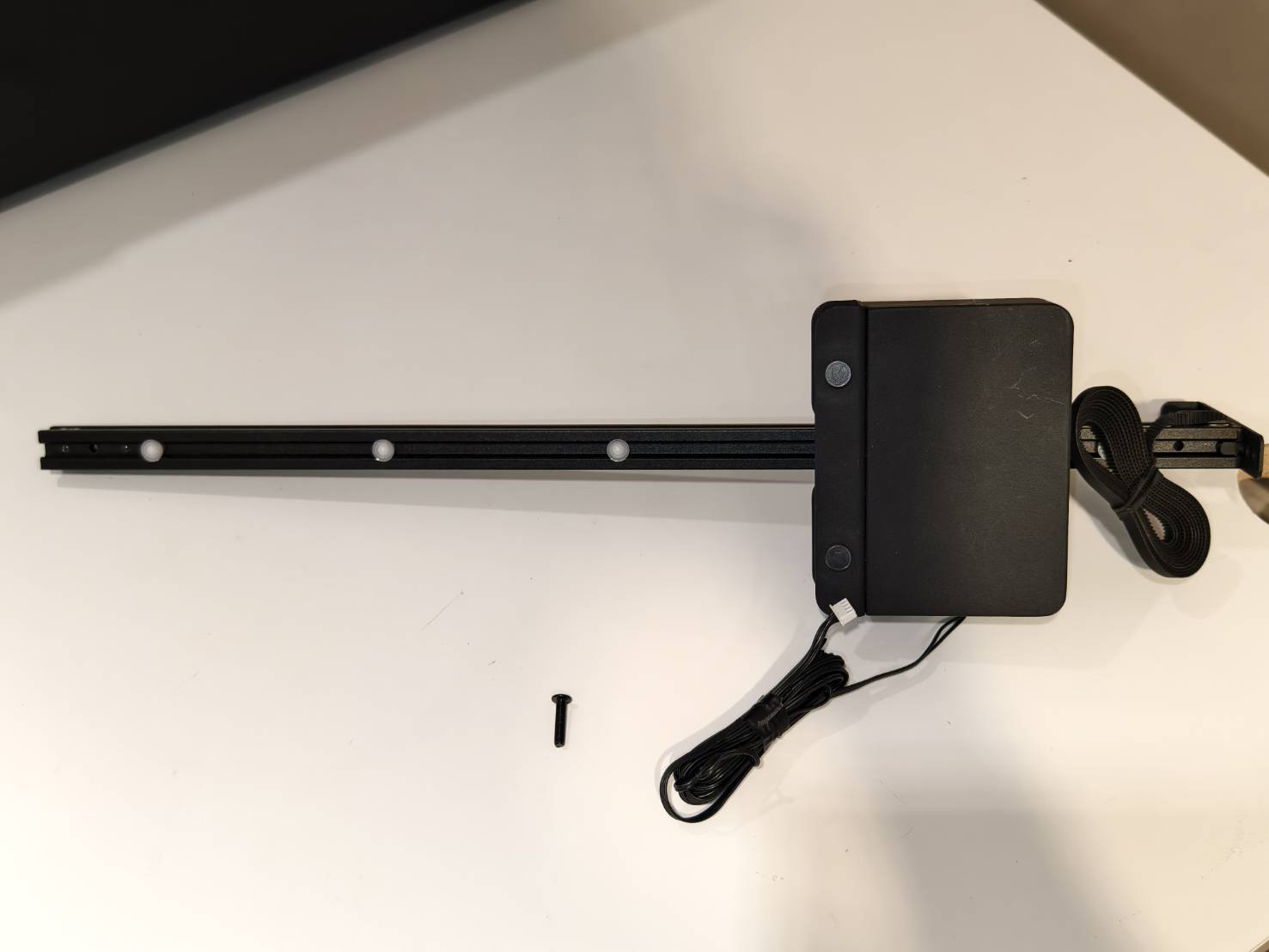

Bereid de invoer en de hoofdrail voor.

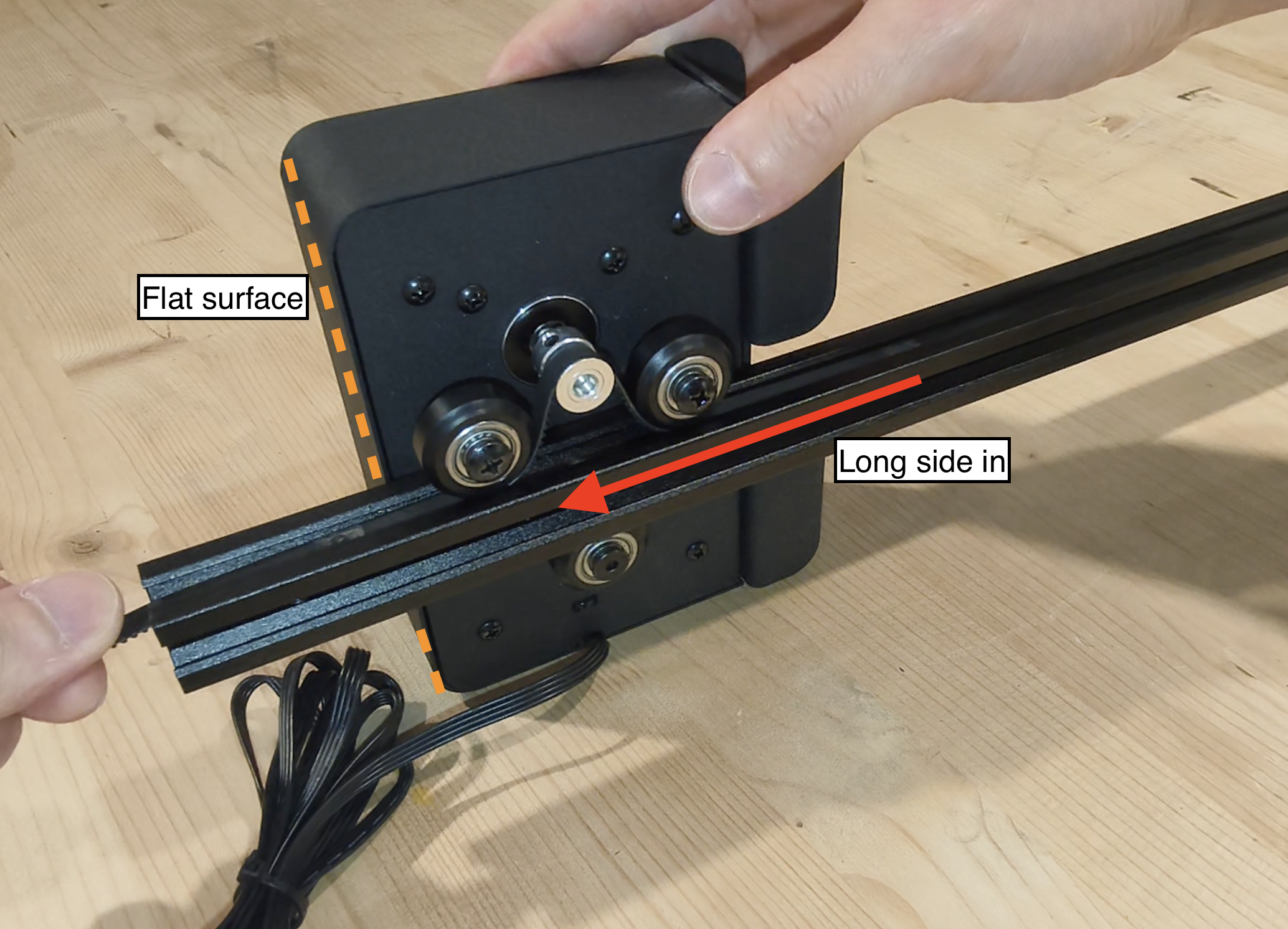

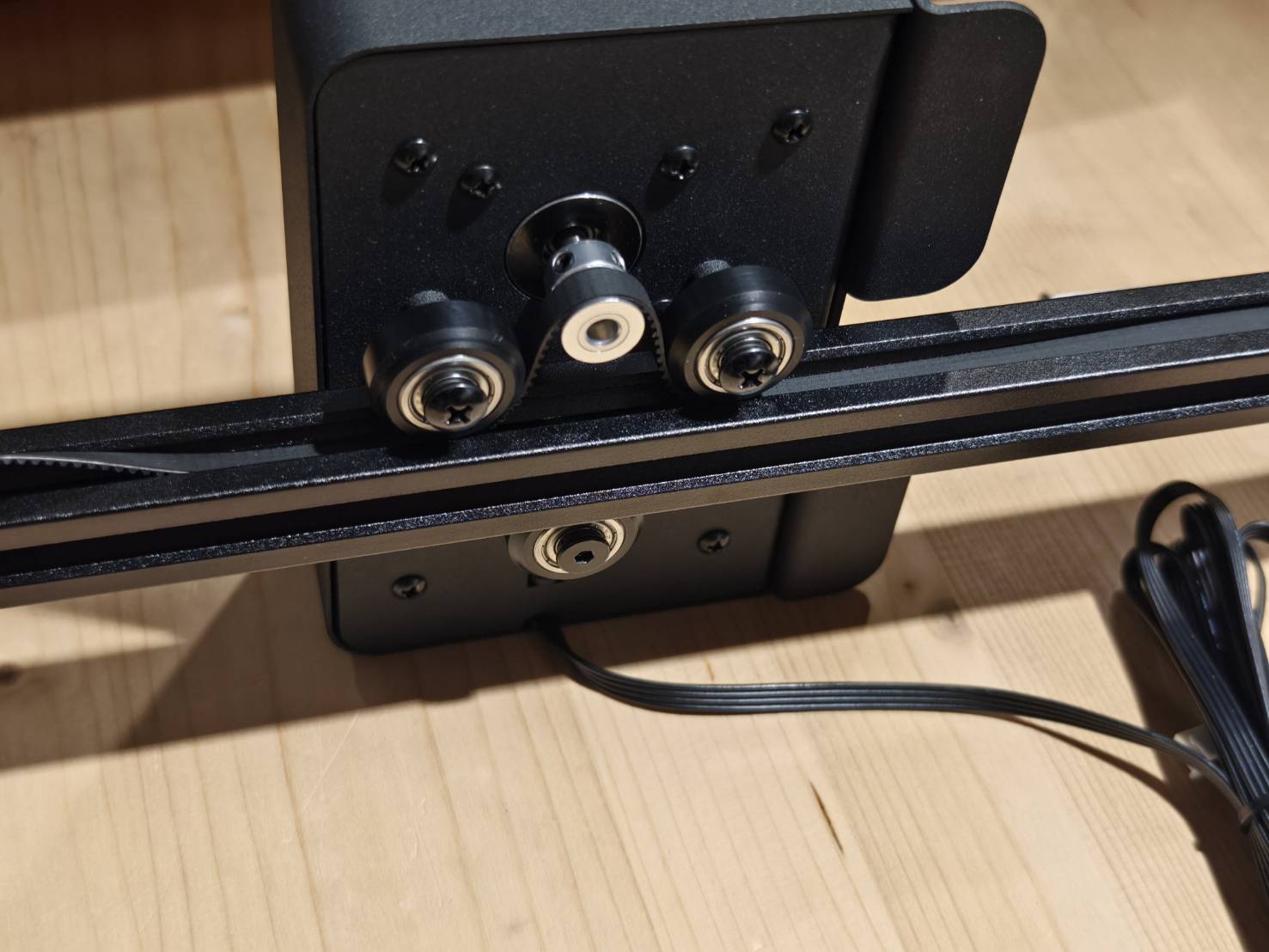

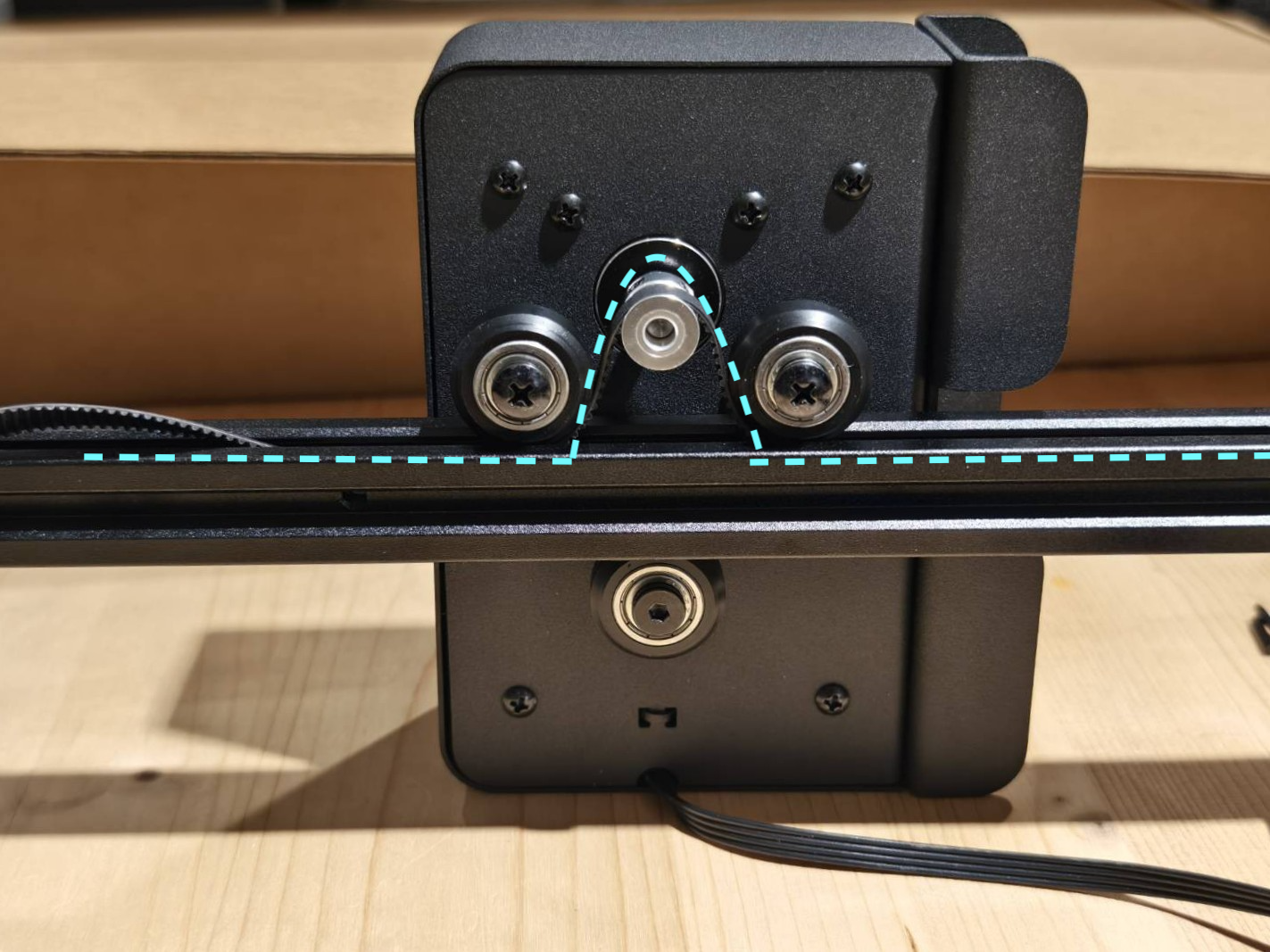

Steek de hoofdrail in de katrol, met de lange zijde van de riem eerst naar binnen.
Haak de riem naar boven op het tandwiel en leid deze naar beneden, zodat er een piekvorm ontstaat.
Het is essentieel om deze in deze richting te plaatsen, zodat de lange zijde van de riem aan dezelfde kant blijft als het platte oppervlak van de invoer.
Stap 6
Bevestig de riem aan de lange zijde met de riemhouder die eerder is verwijderd.
(Zorg ervoor dat de riem strak staat voordat u deze bevestigt.)

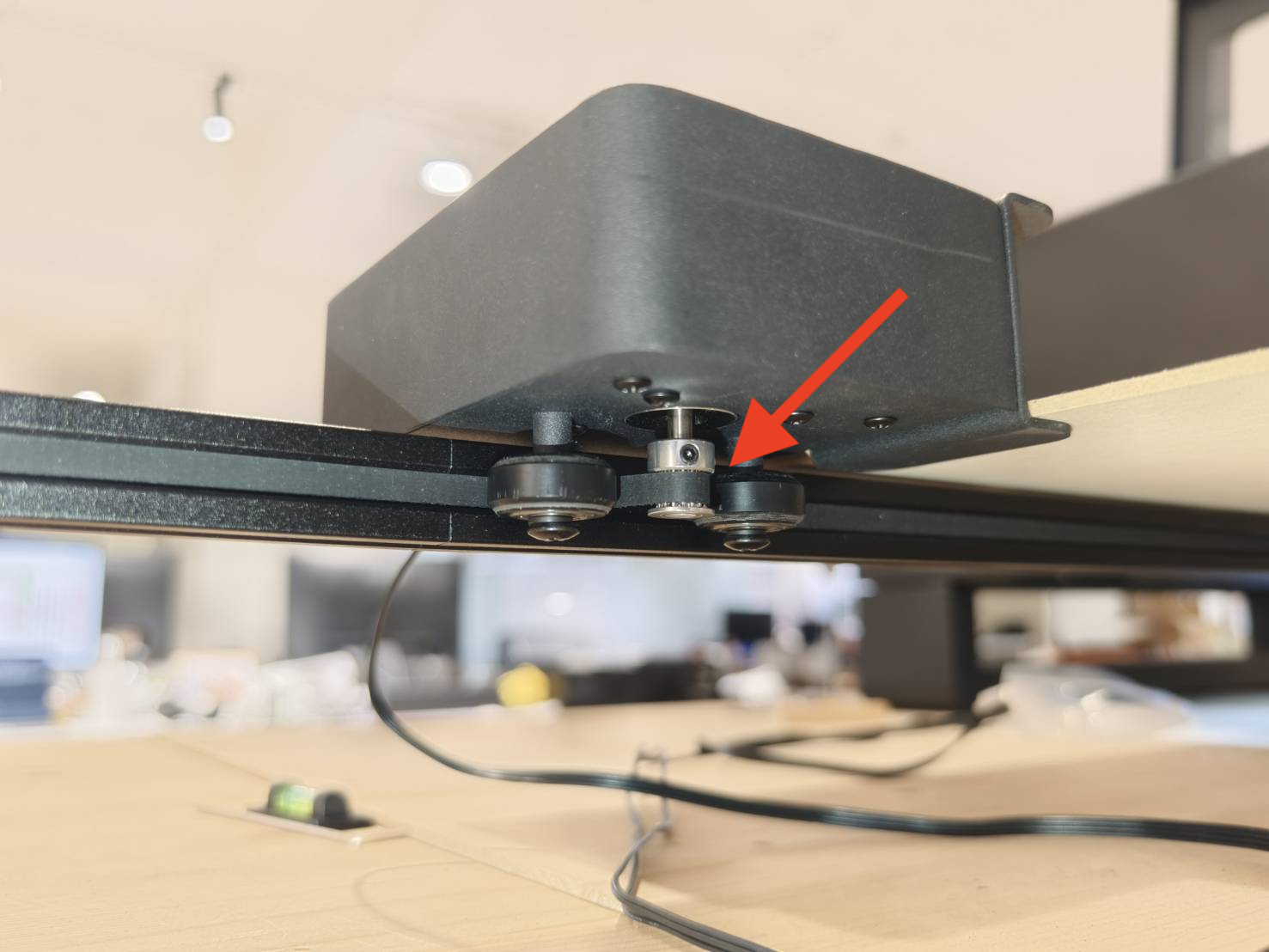

Zorg ervoor dat de riem goed op de katrol is gehaakt. Zo niet, verwijder dan de riemhouder en plaats de invoer opnieuw.
Stap 7

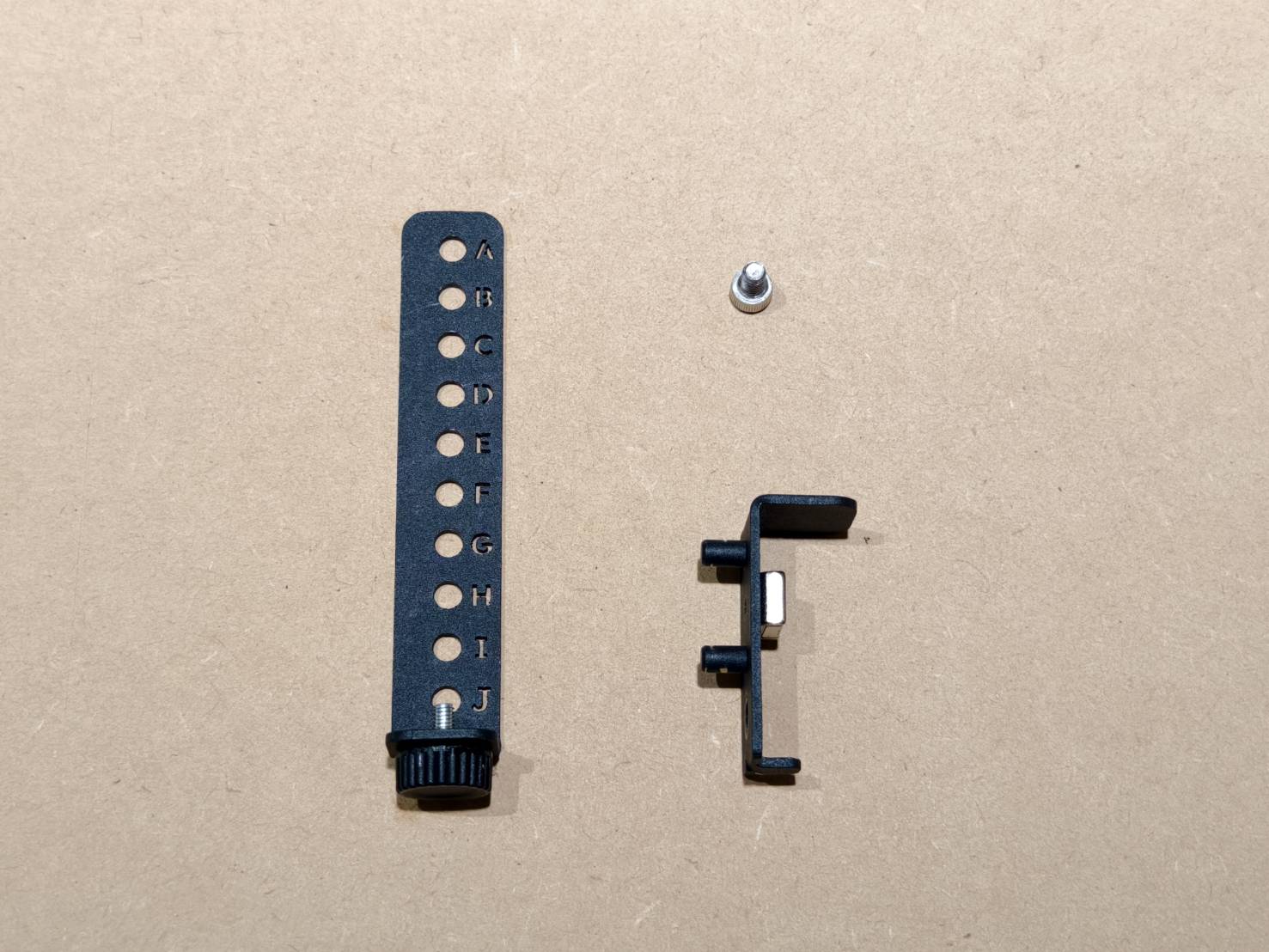

Zoek de verhogerset.
Installeer de verhogerset aan het uiteinde van de riemhouder die eerder is bevestigd.
(De video bevat instructies voor het installeren, verwijderen en wijzigen van posities voor verschillende hoogte-toepassingen.)

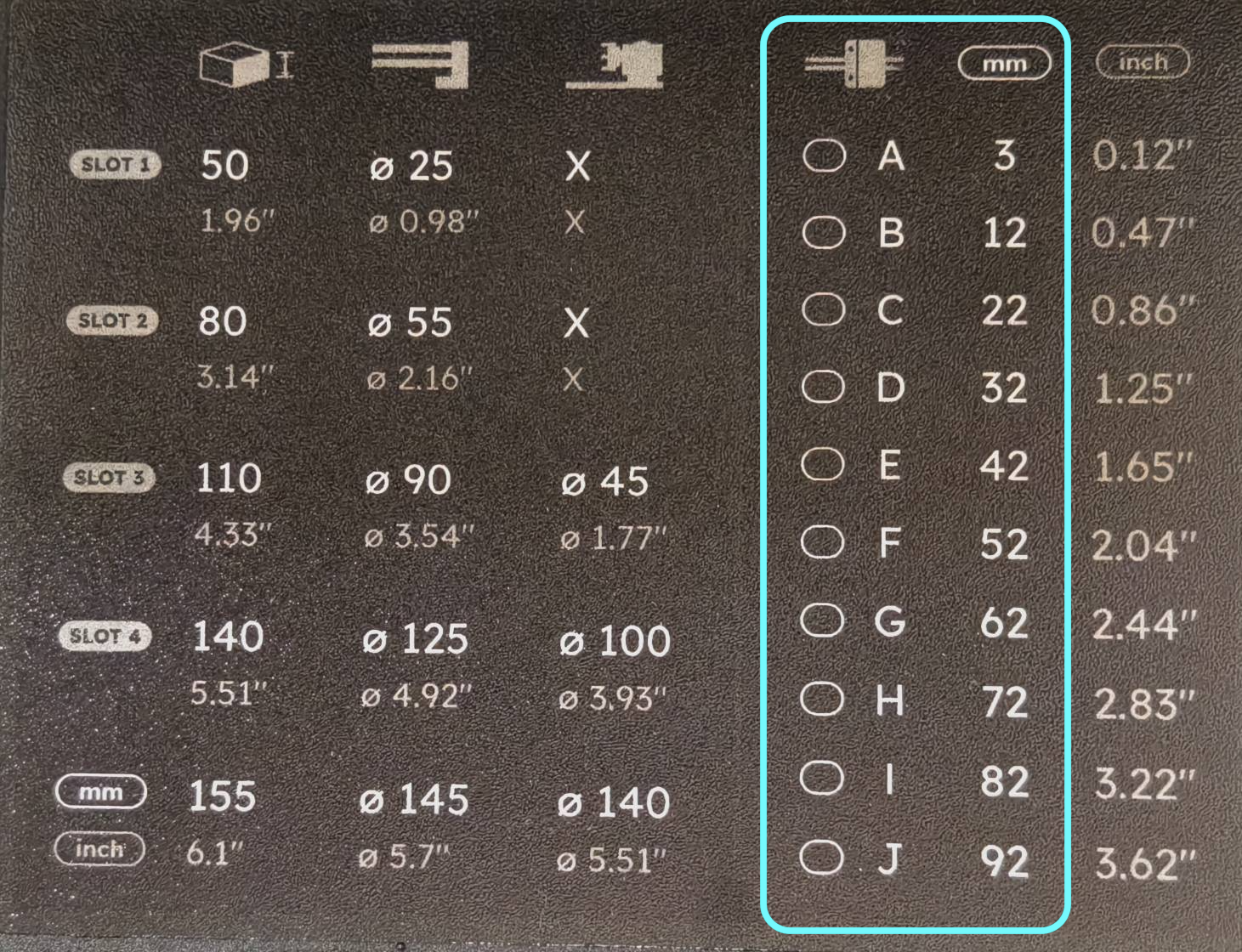

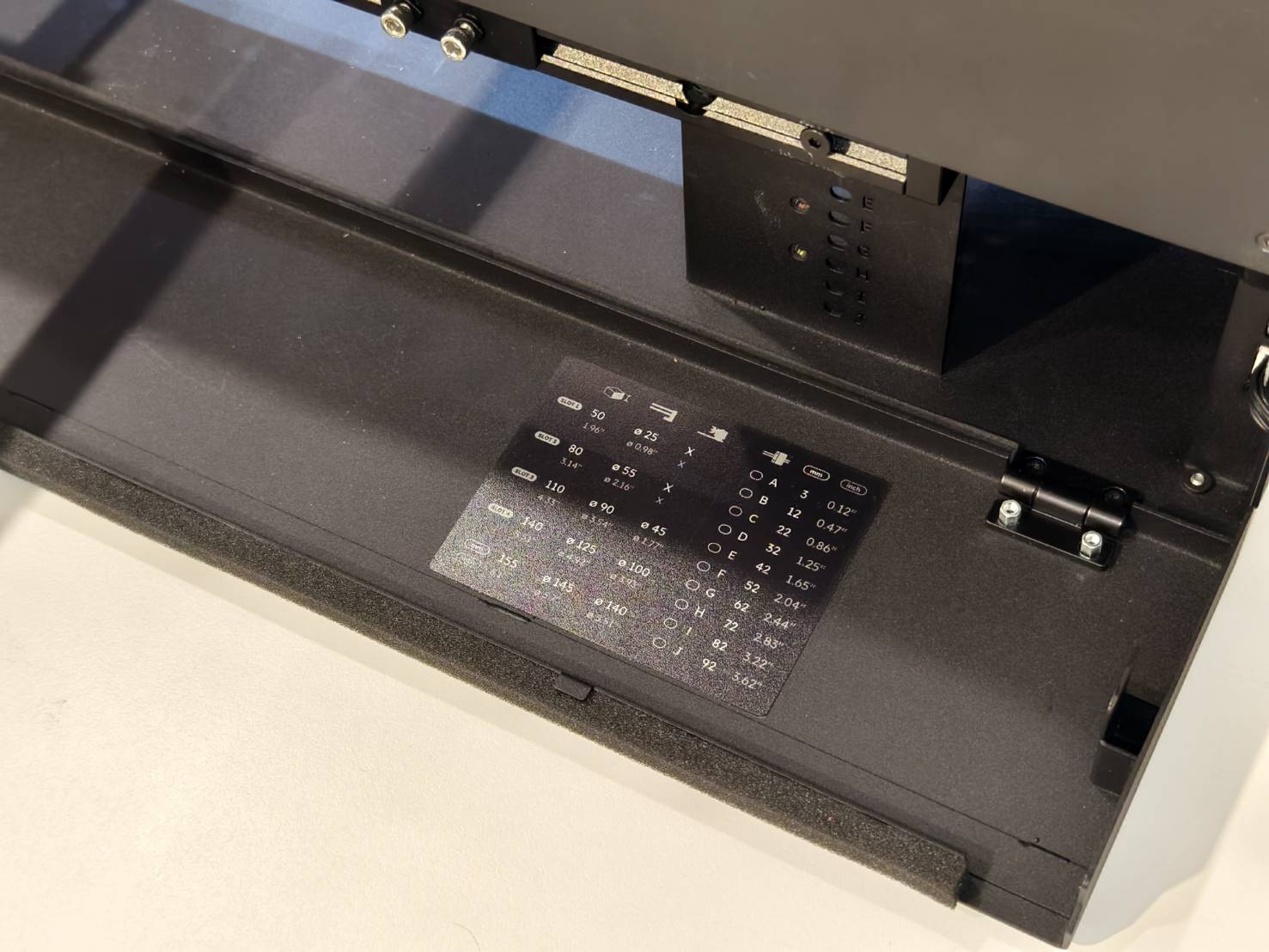

Meet de dikte van uw materiaal en raadpleeg de tabel op de basis.
De tabel geeft aan welk niveau of welke laag u moet gebruiken op basis van de dikte van uw materiaal.
| # | Dikte | # | Dikte |
| A | 3mm (Min.) - 12mm | F | 52mm - 62mm |
| B | 12mm - 22mm | G | 62mm - 72mm |
| C | 22mm - 32mm | H | 72mm - 82mm |
| D | 32mm - 42mm | I | 82mm - 92mm |
| E | 42mm - 52mm | J | 92mm (Max.) |

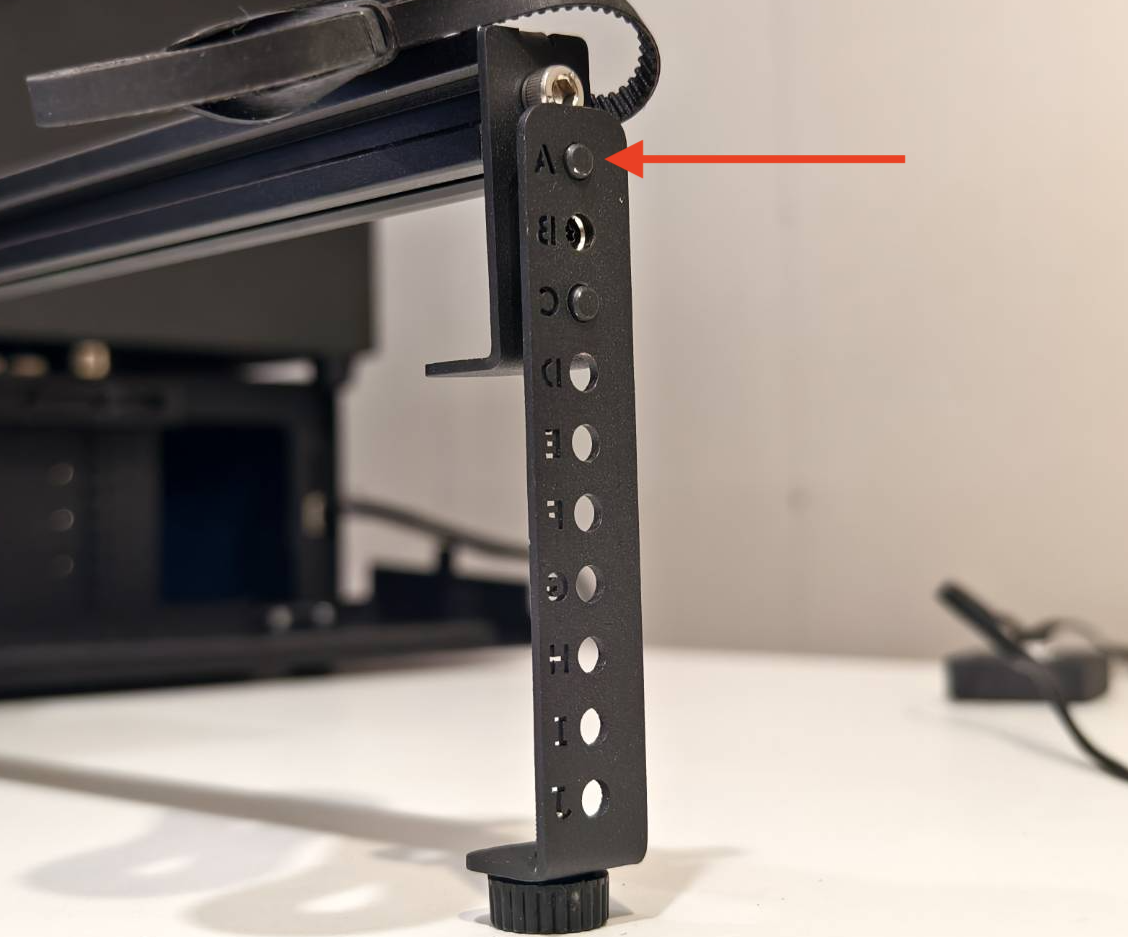

Plaats de verhoger volgens de dikte van uw materiaal.
In mijn voorbeeld is de dikte van mijn materiaal 3mm. Daarom is de positie "A", verwijzend naar de bovenste as van de verhoger.
Stap 8

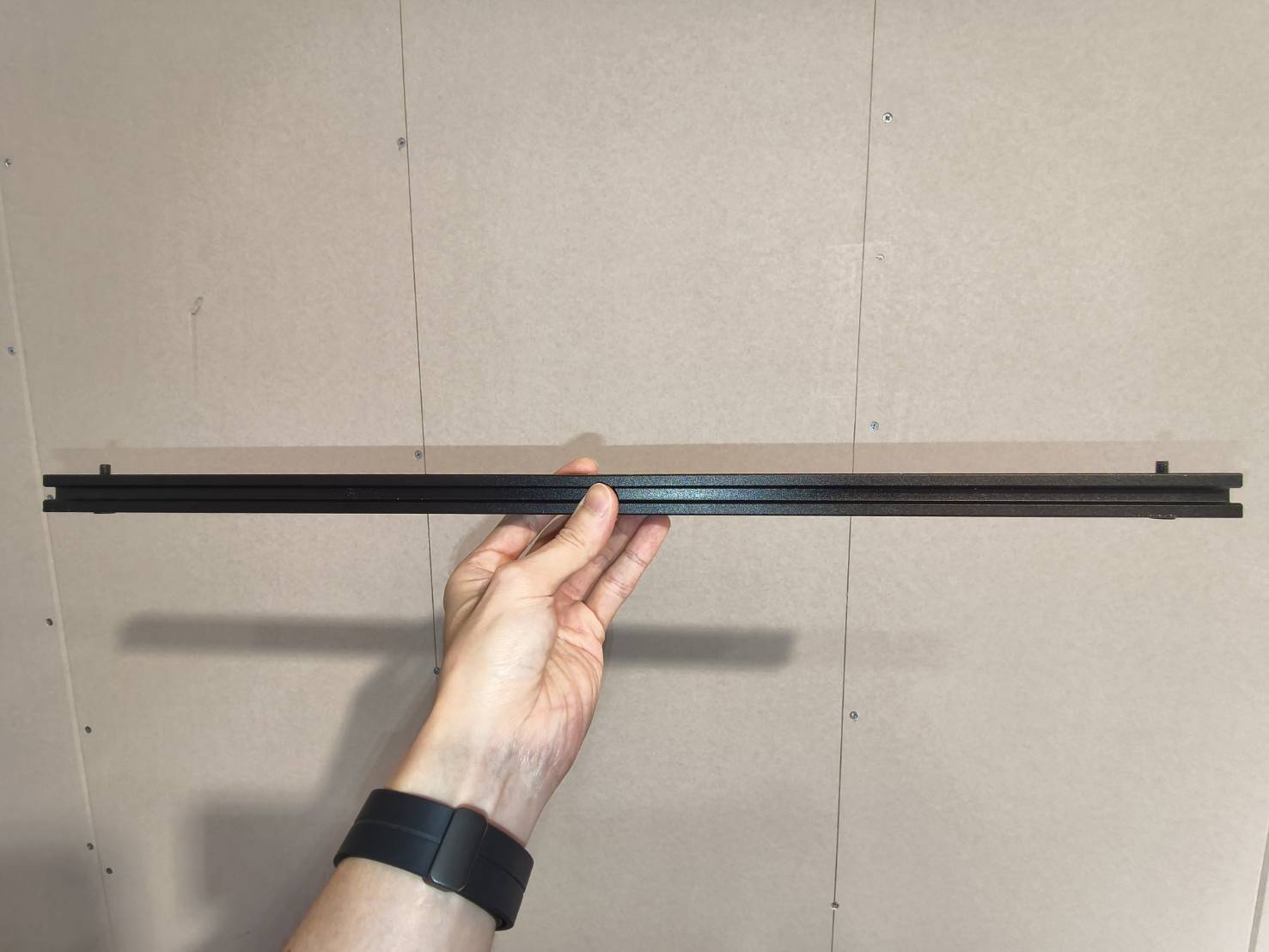

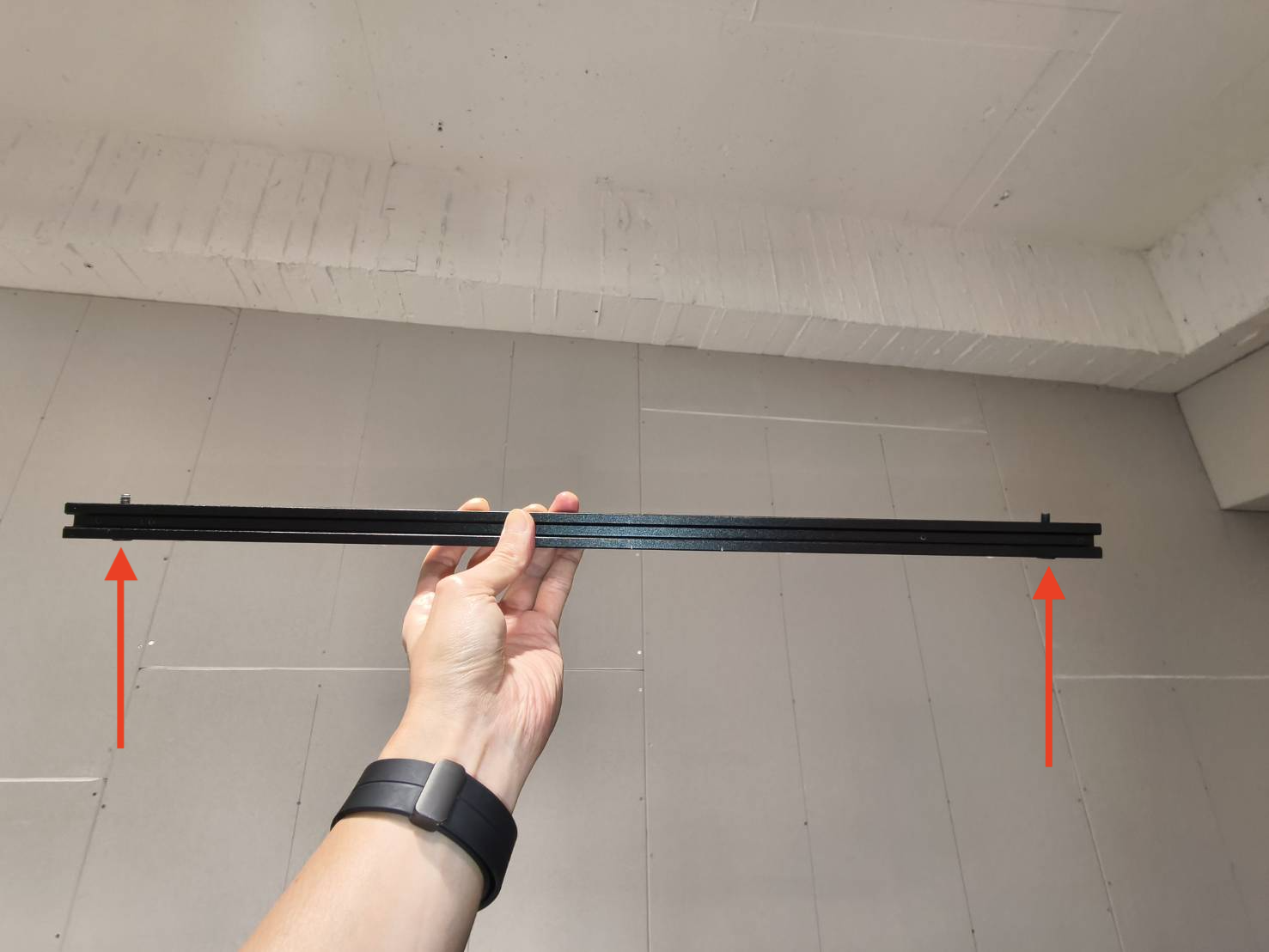

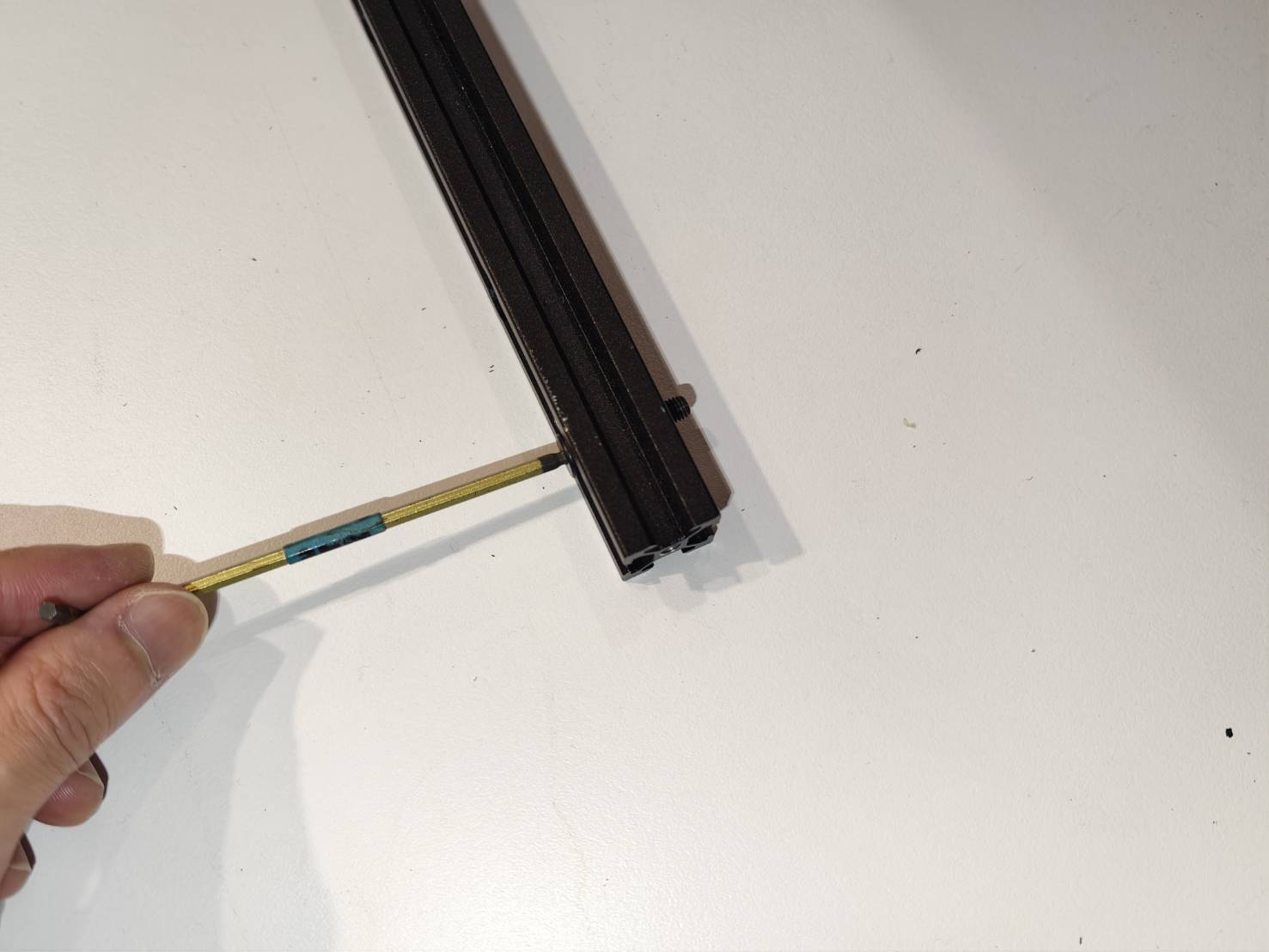

Bereid 1 railbevestigingsbalk en 2 lange schroeven (M5x22) voor.

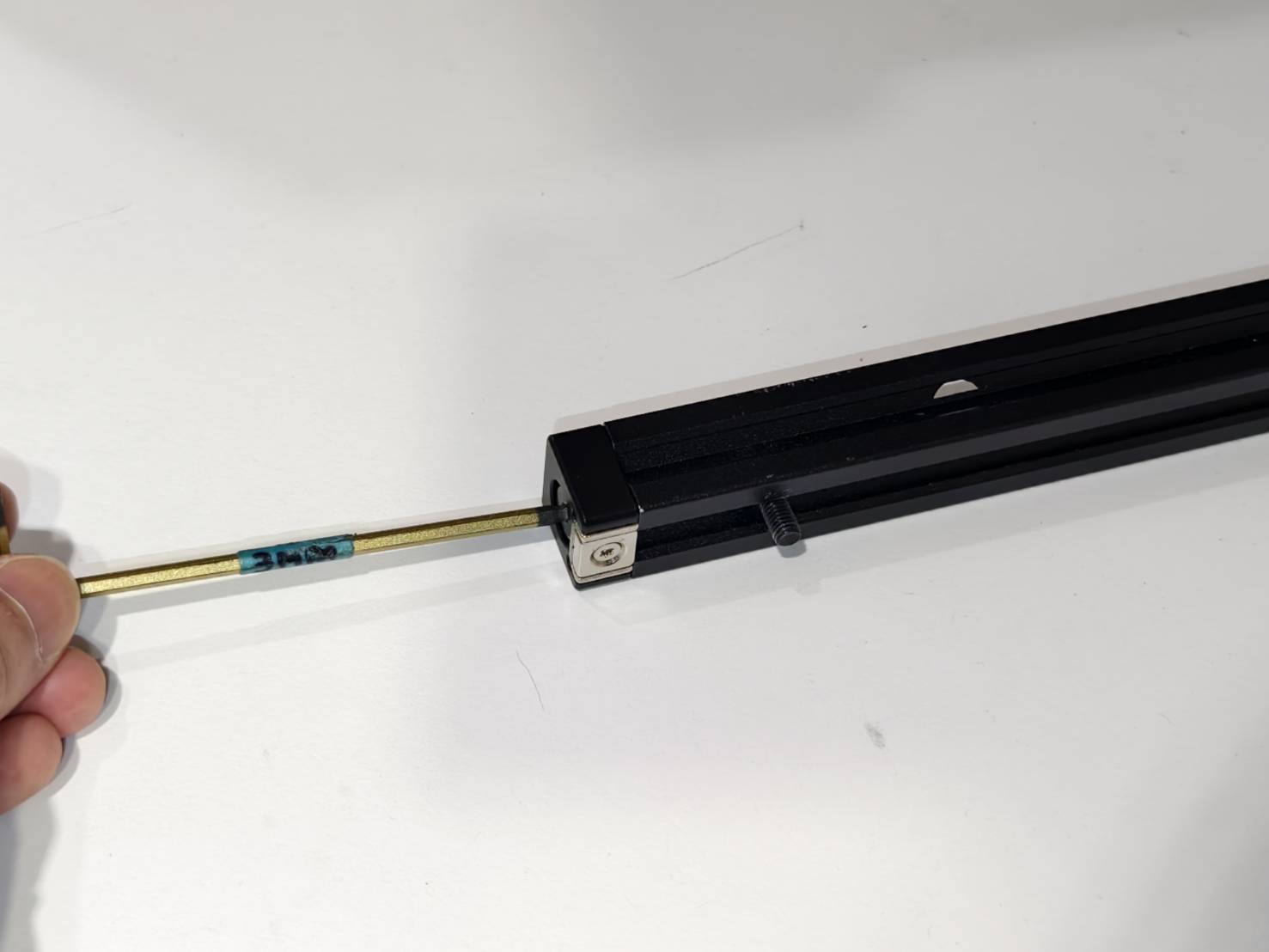

Schroef de schroeven aan de zijkanten van de balk vast.
Stap 9
Pak 2 railmagneten, 2 korte schroeven (M5x6) en de rollerset.
Installeer de magneten aan het uiteinde van de balk.
Zorg ervoor dat de zilveren magneetzijde overeenkomt met de schroefdraad.
Installeer de rollerset op de balk.
Stap 10

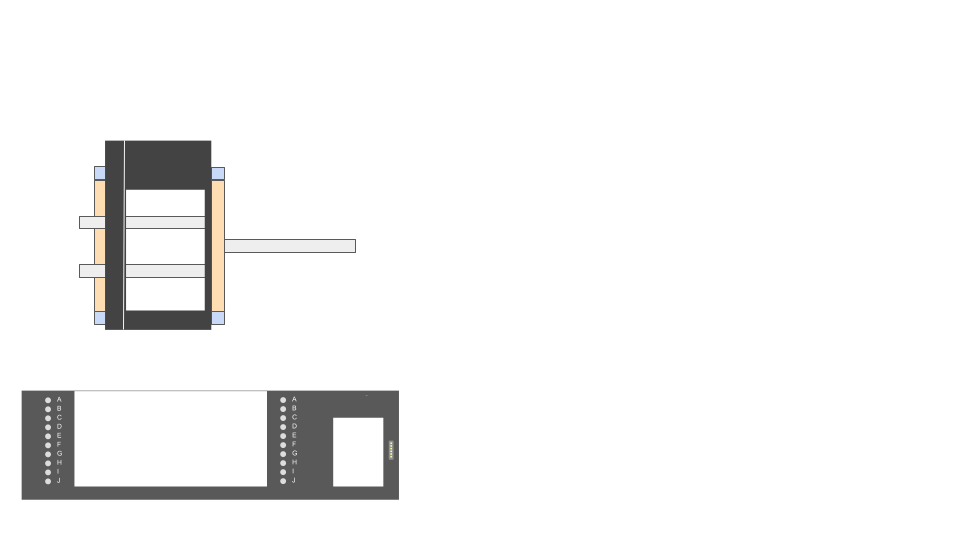

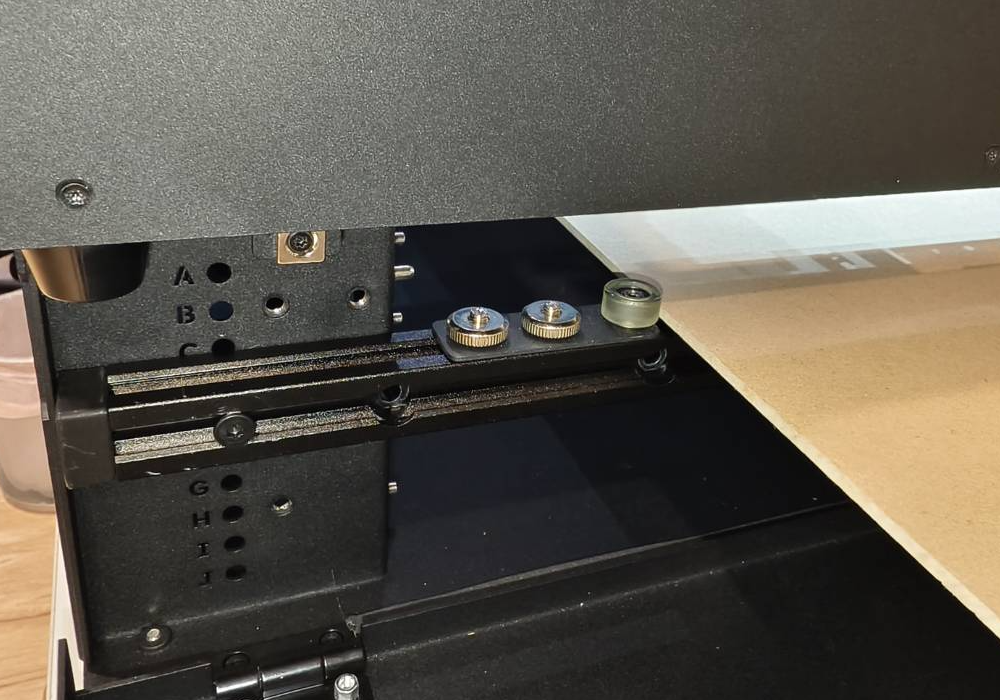

Open de voorste basisafdekking om de balk op de voorste basis te installeren.

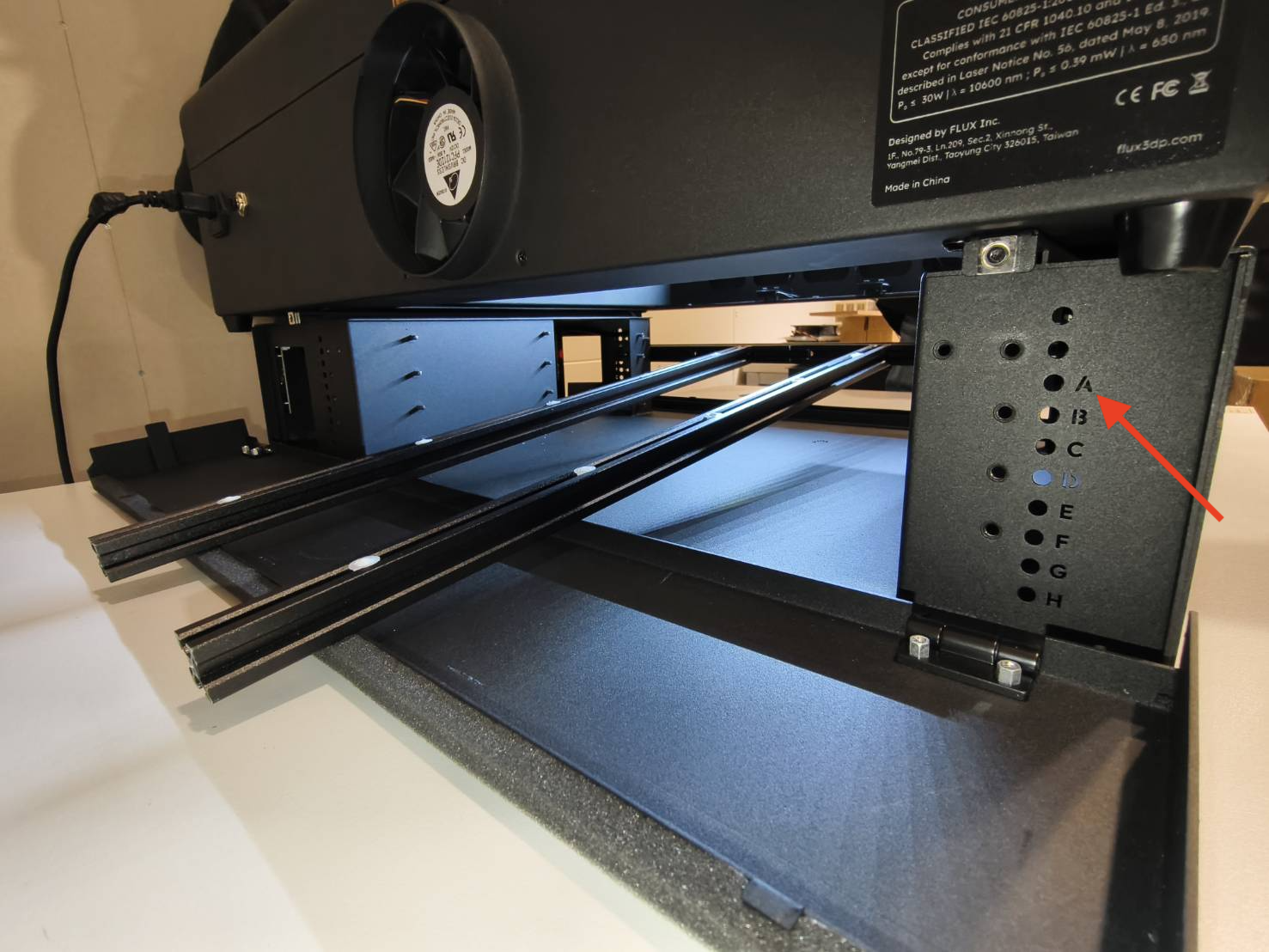

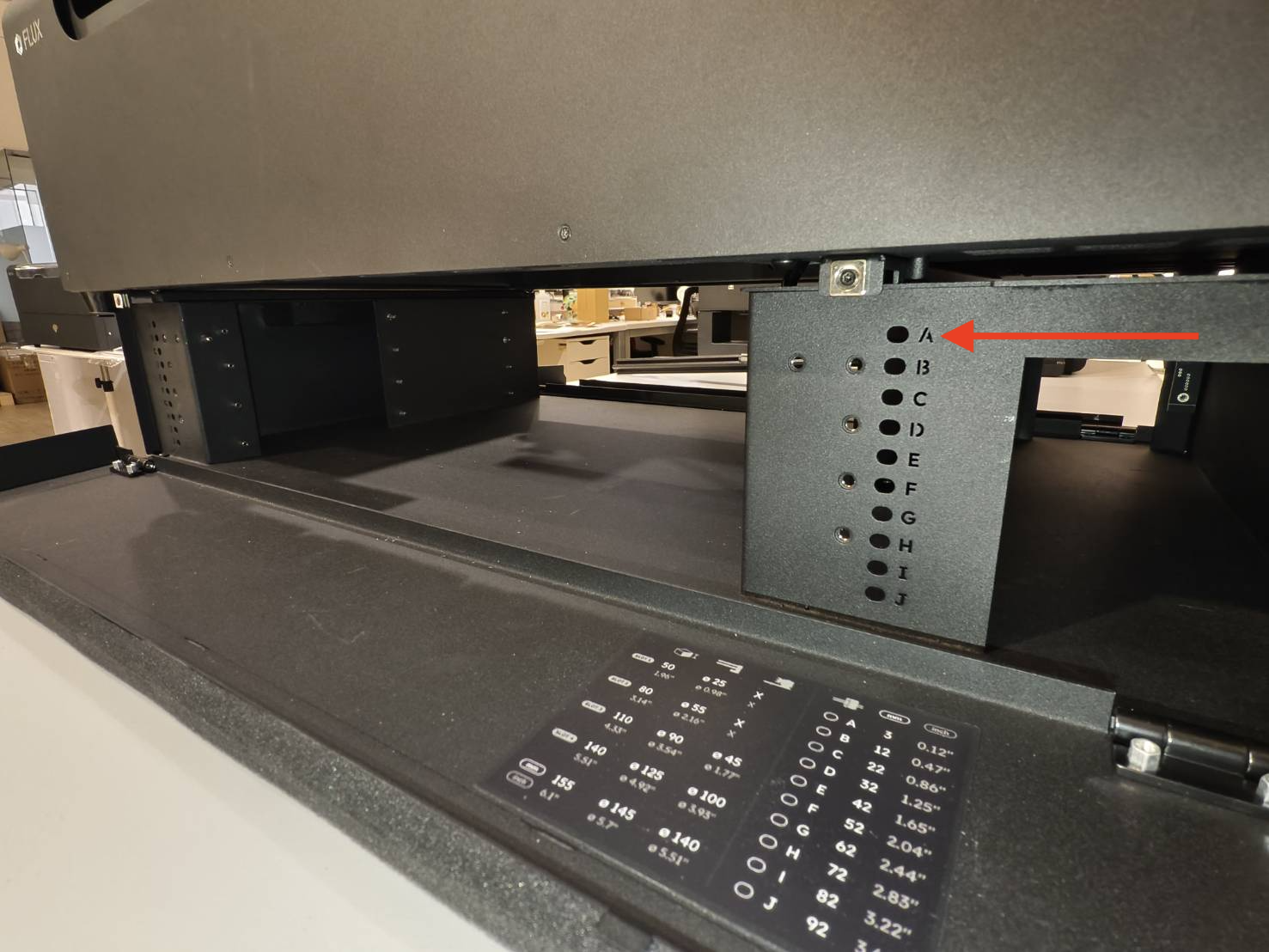

Controleer de positie van de verhoger in Stap 7. Dezelfde positie wordt toegepast op de bevestigingsbalk.
In mijn voorbeeld is de positie "A", verwijzend naar de bovenste as; daarom wordt de balk ook op positie "A" aan de basiszijde geïnstalleerd.
In mijn voorbeeld is de materiaaldikte 3mm en de positie is "A", verwijzend naar de bovenste as van de verhoger. Daarom wordt de balk ook op positie "A" aan de basiszijde geïnstalleerd.
Stap 11

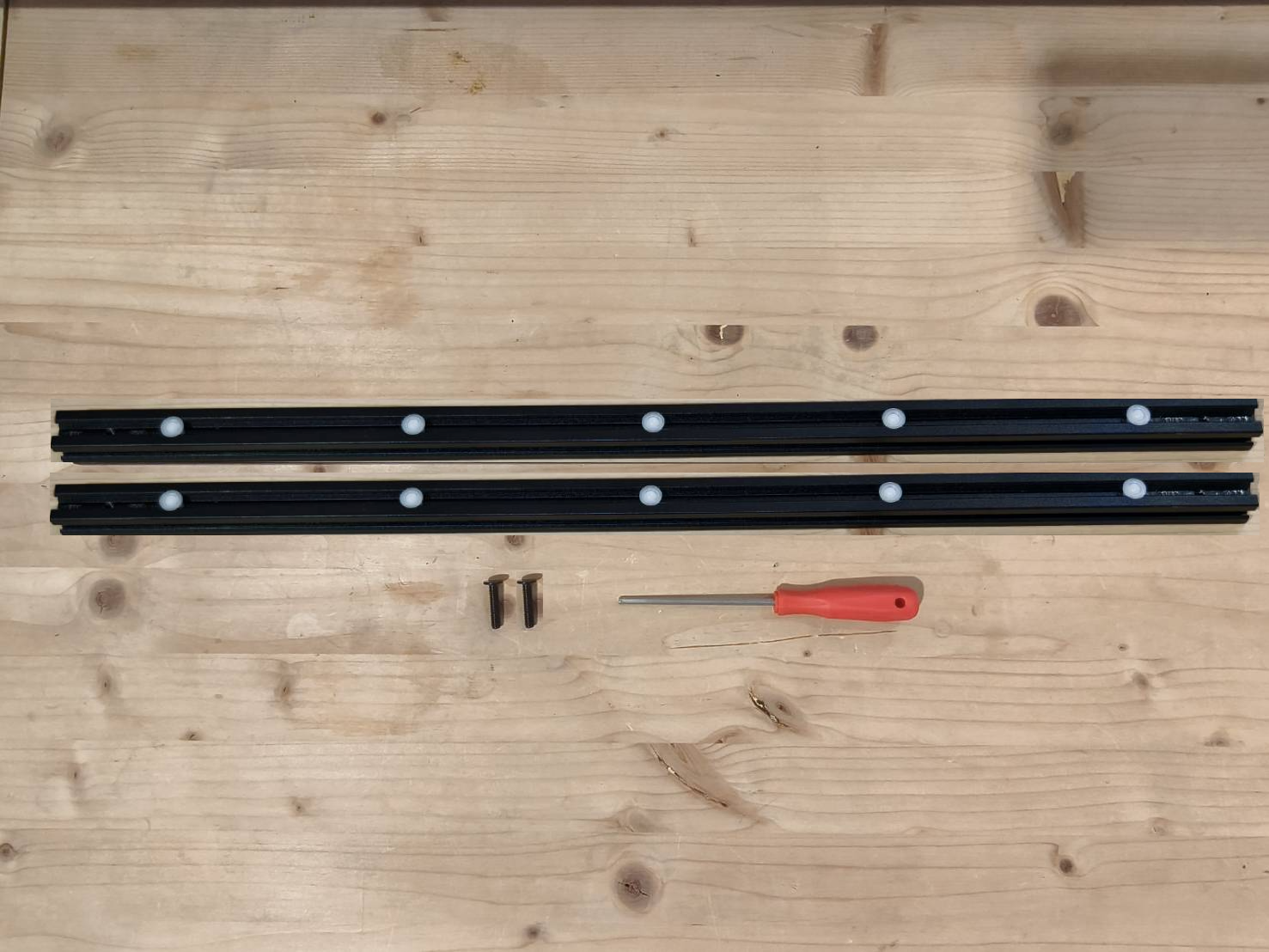

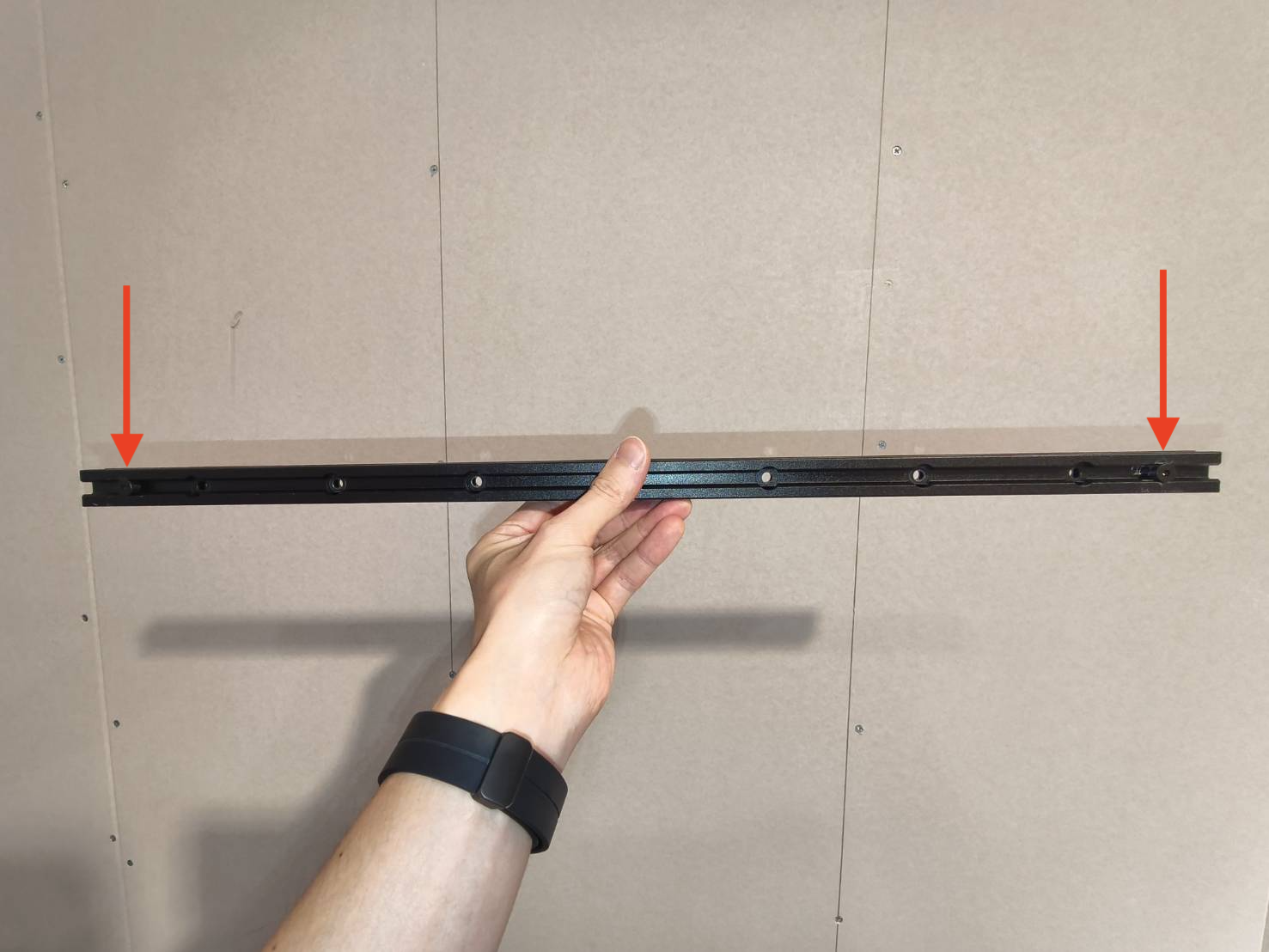

Bereid twee rails en twee middelgrote schroeven (M5x12) voor.

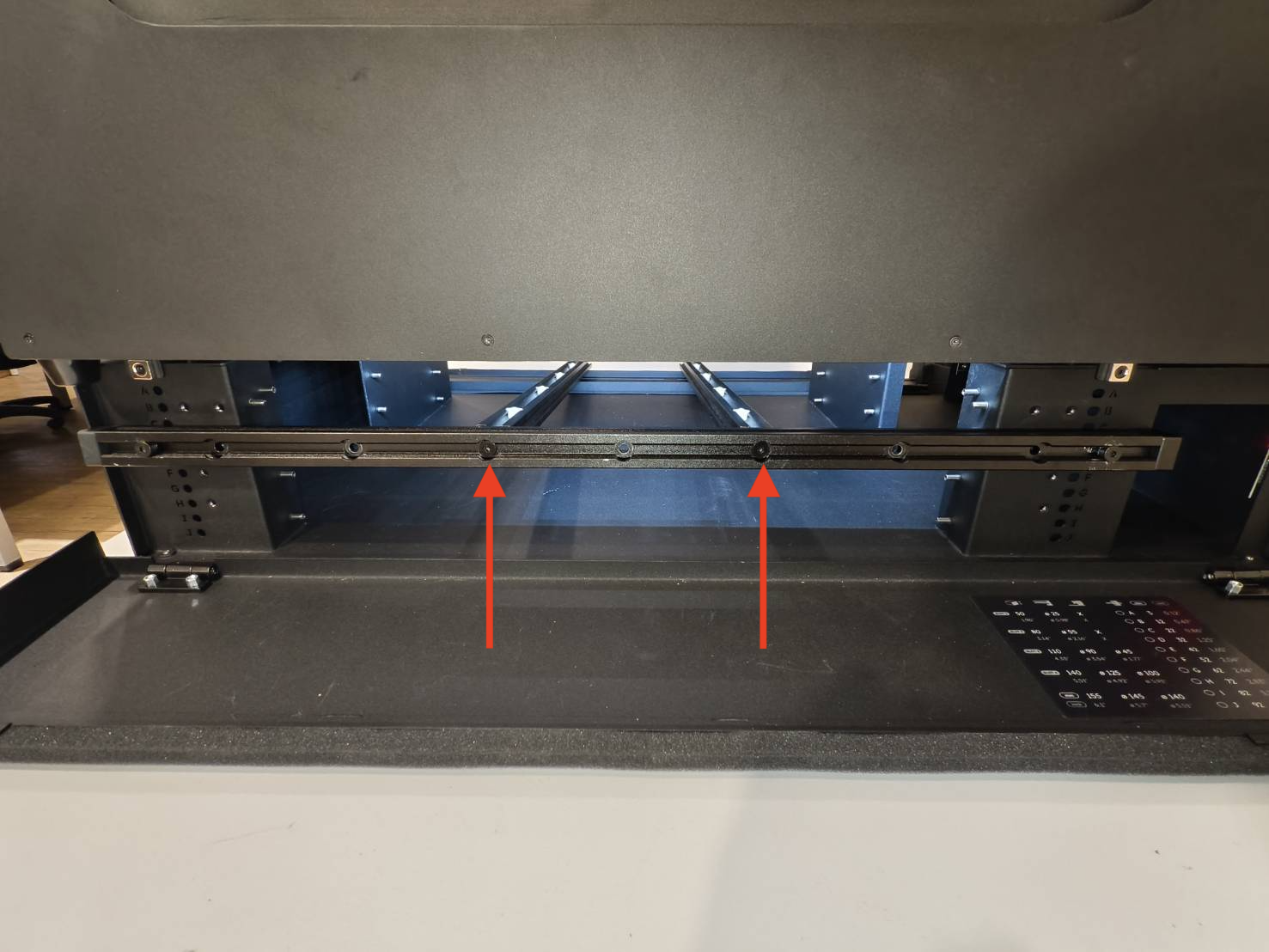

Installeer de rails in de basis en bevestig ze aan de bevestigingsbalk aan de voorkant.
(Gebruik de twee schroefgaten naast het middelste schroefgat.)
Zorg ervoor dat de witte wielen naar boven wijzen.
Stap 12

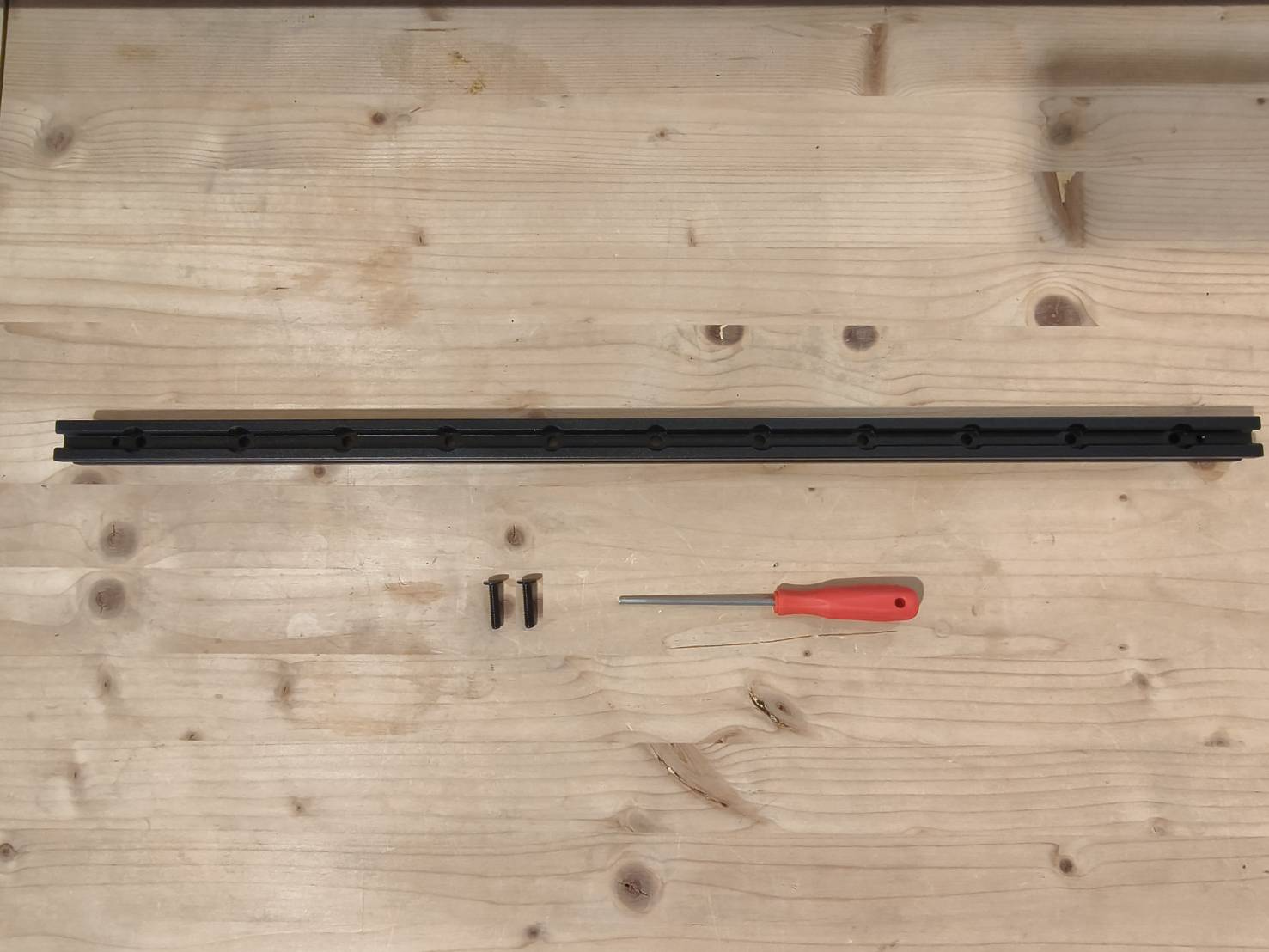

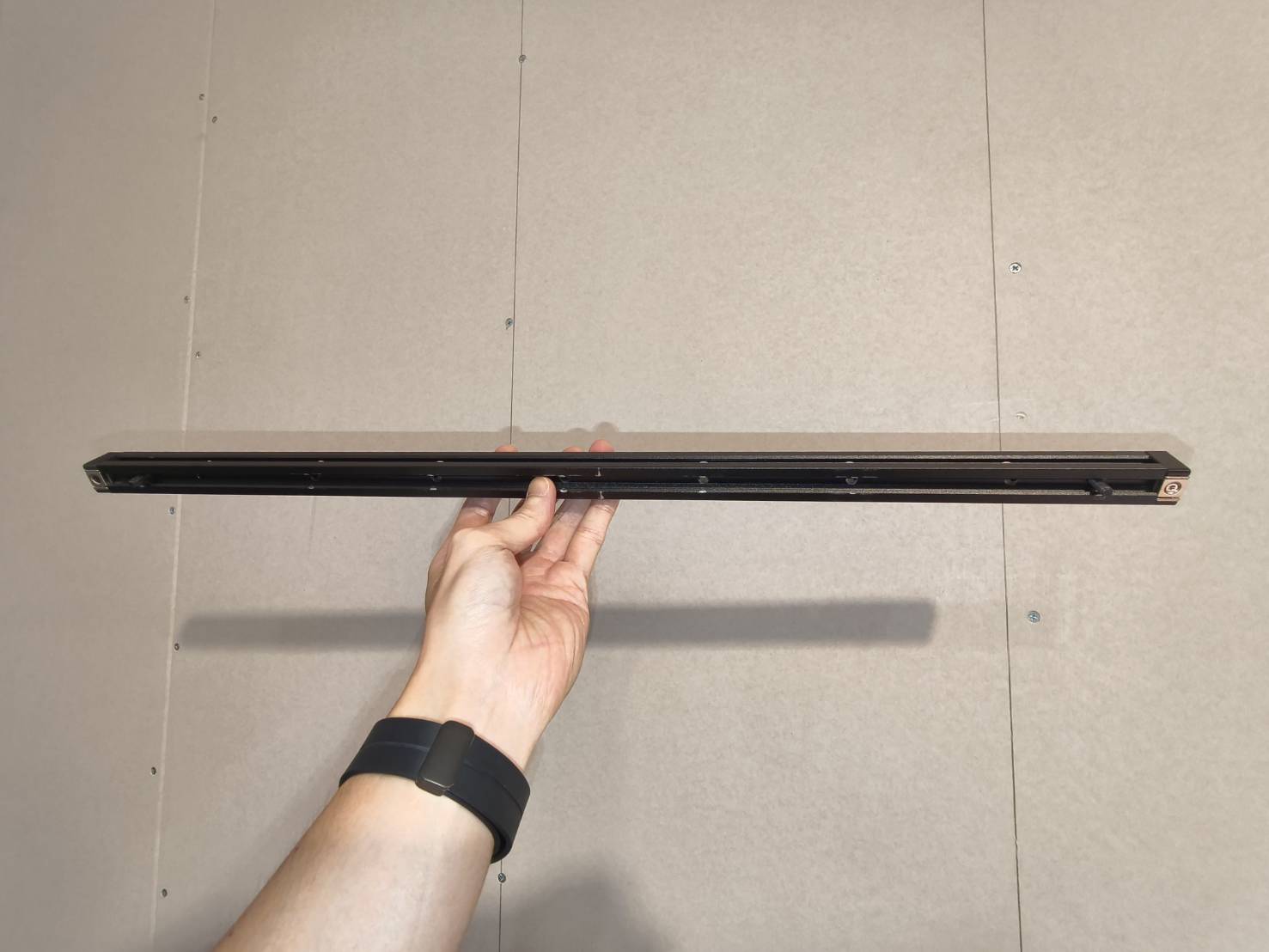

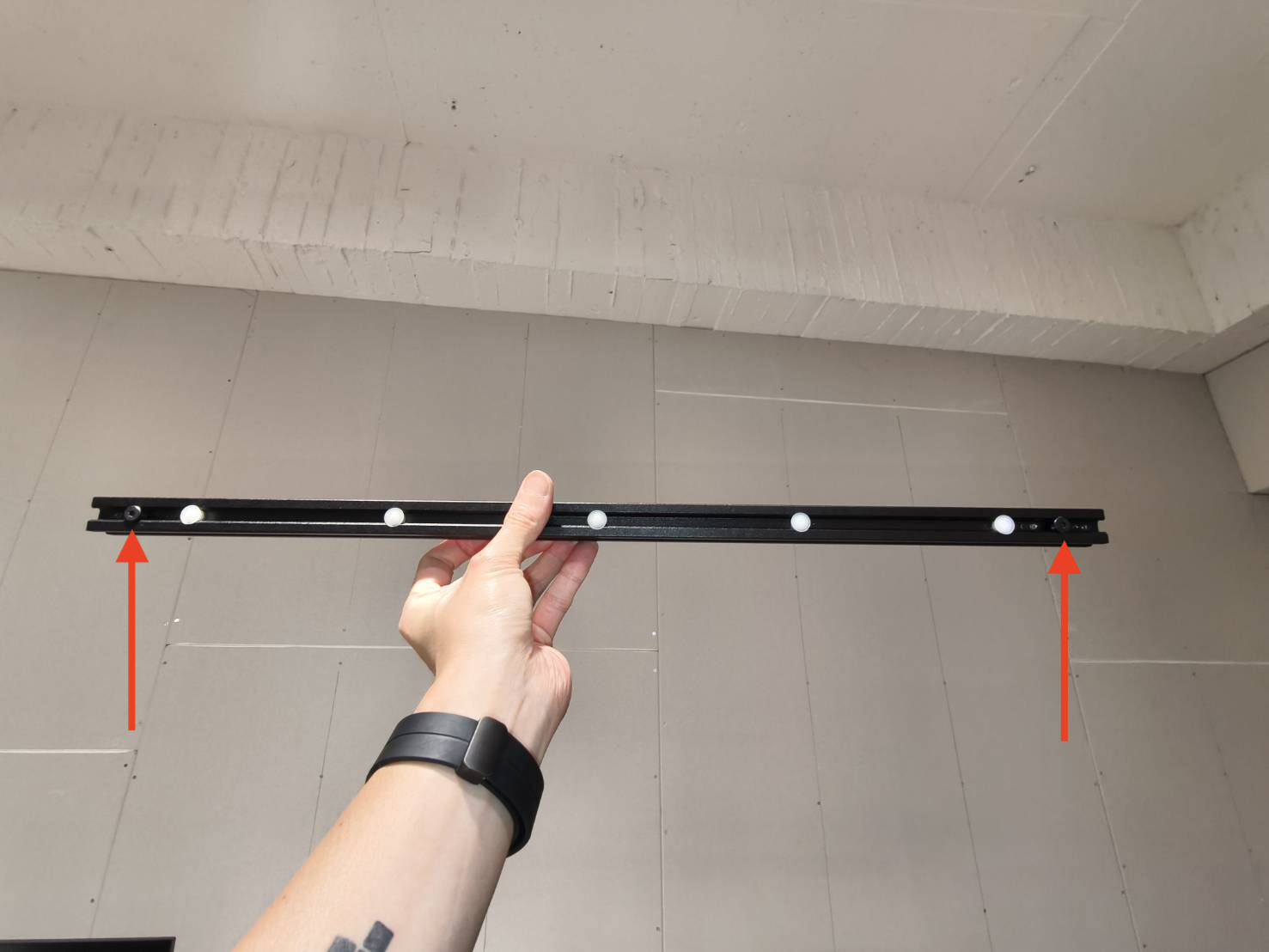

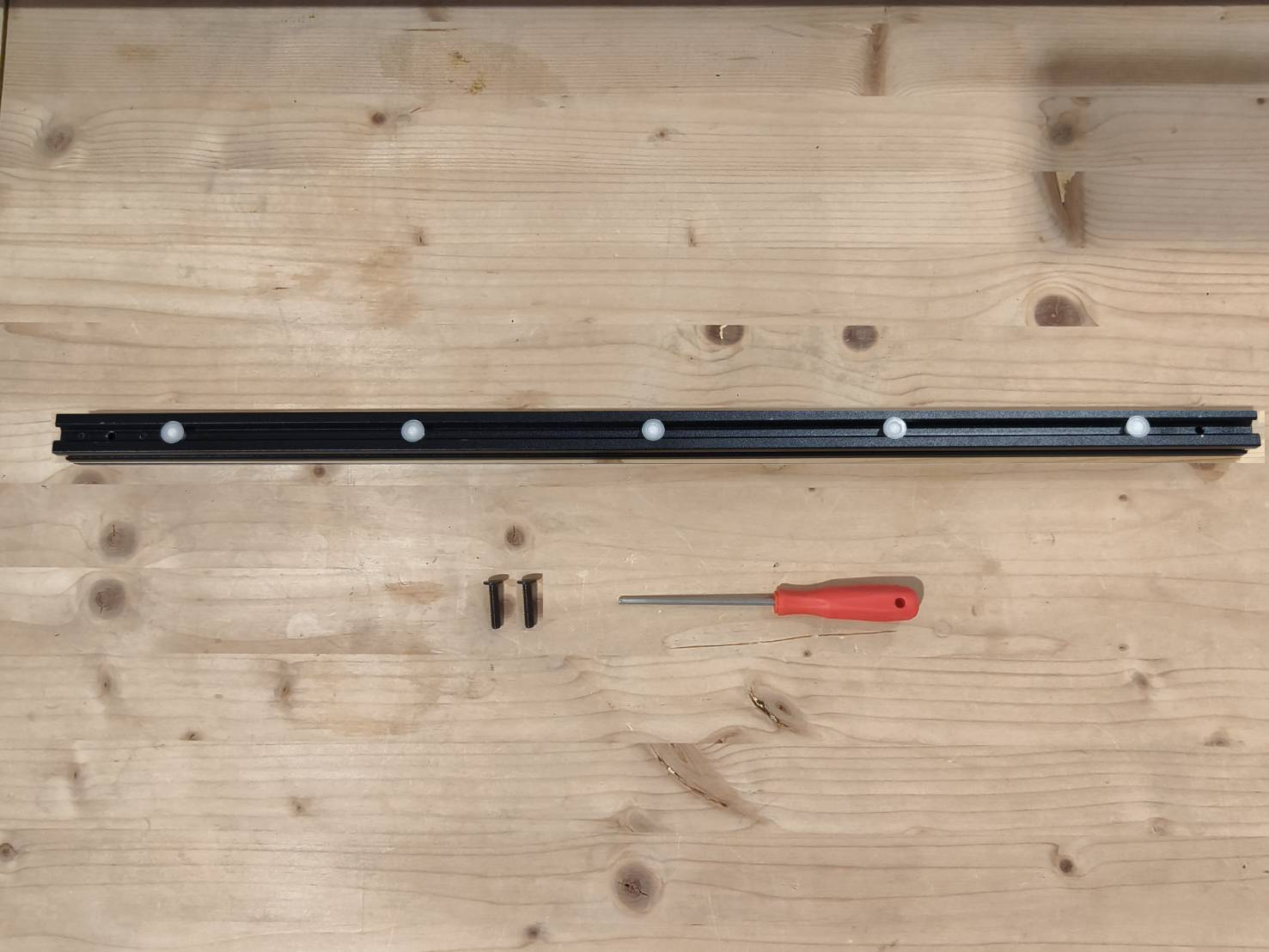

Bereid een rail en 2 lange schroeven (M5x22) voor.
Schroef de schroeven aan de zijkanten van de balk vast.
Stap 13

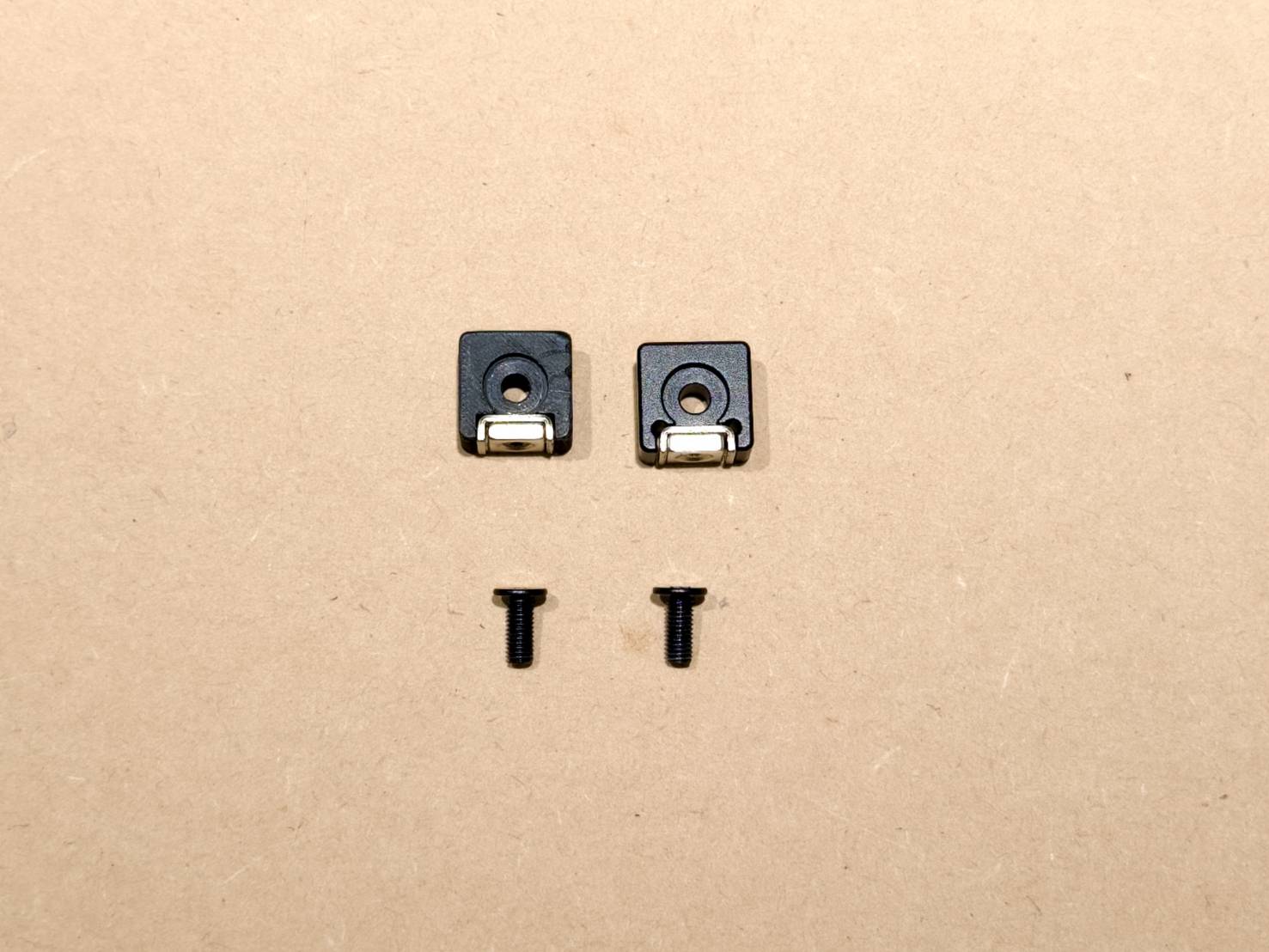

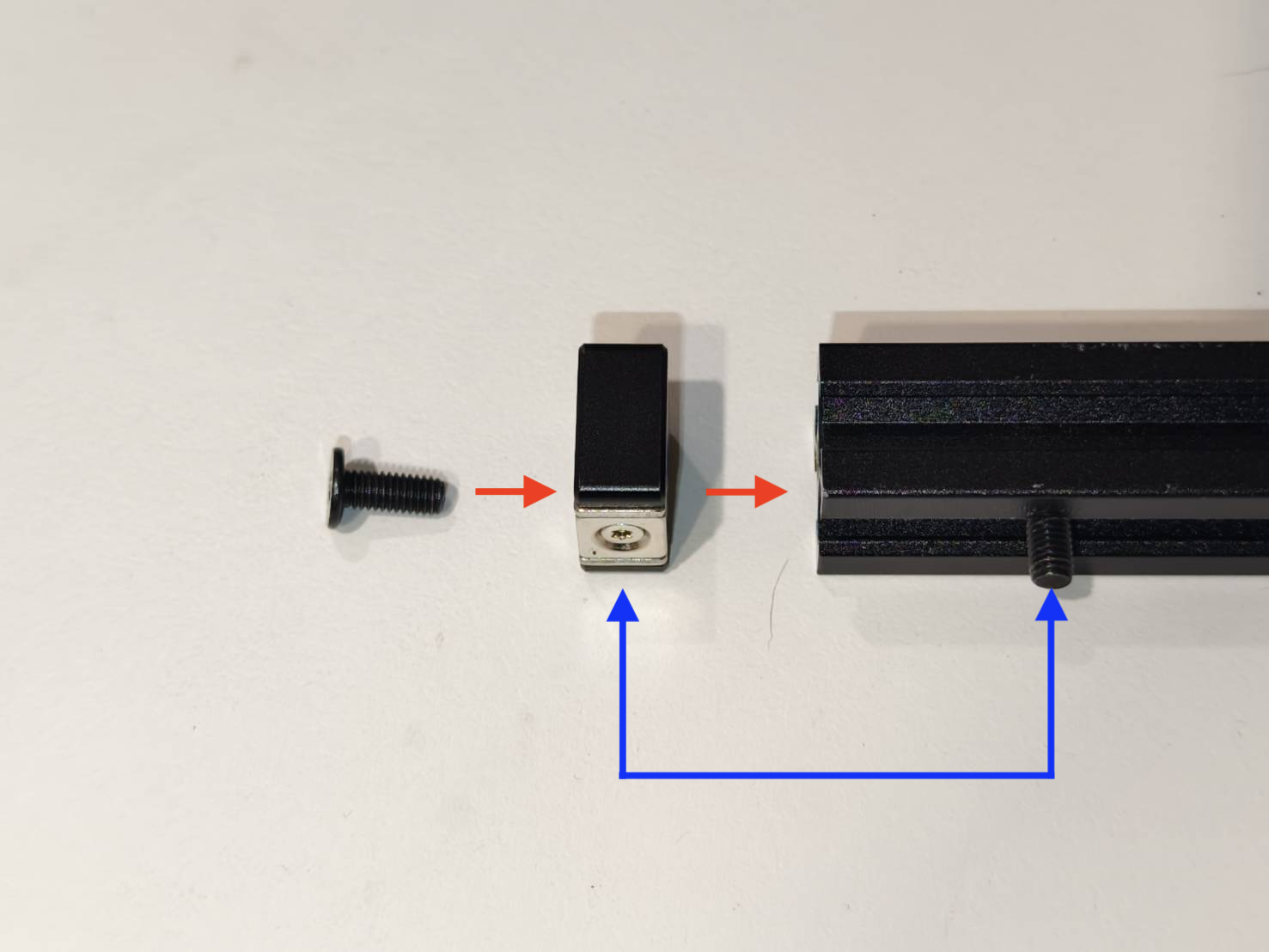

Bereid 2 railmagneten en 2 korte schroeven (M5x6) voor.
Installeer de magneten aan het uiteinde van de rail.
Zorg ervoor dat de zilveren magneetzijde overeenkomt met de schroefdraad.
Stap 14

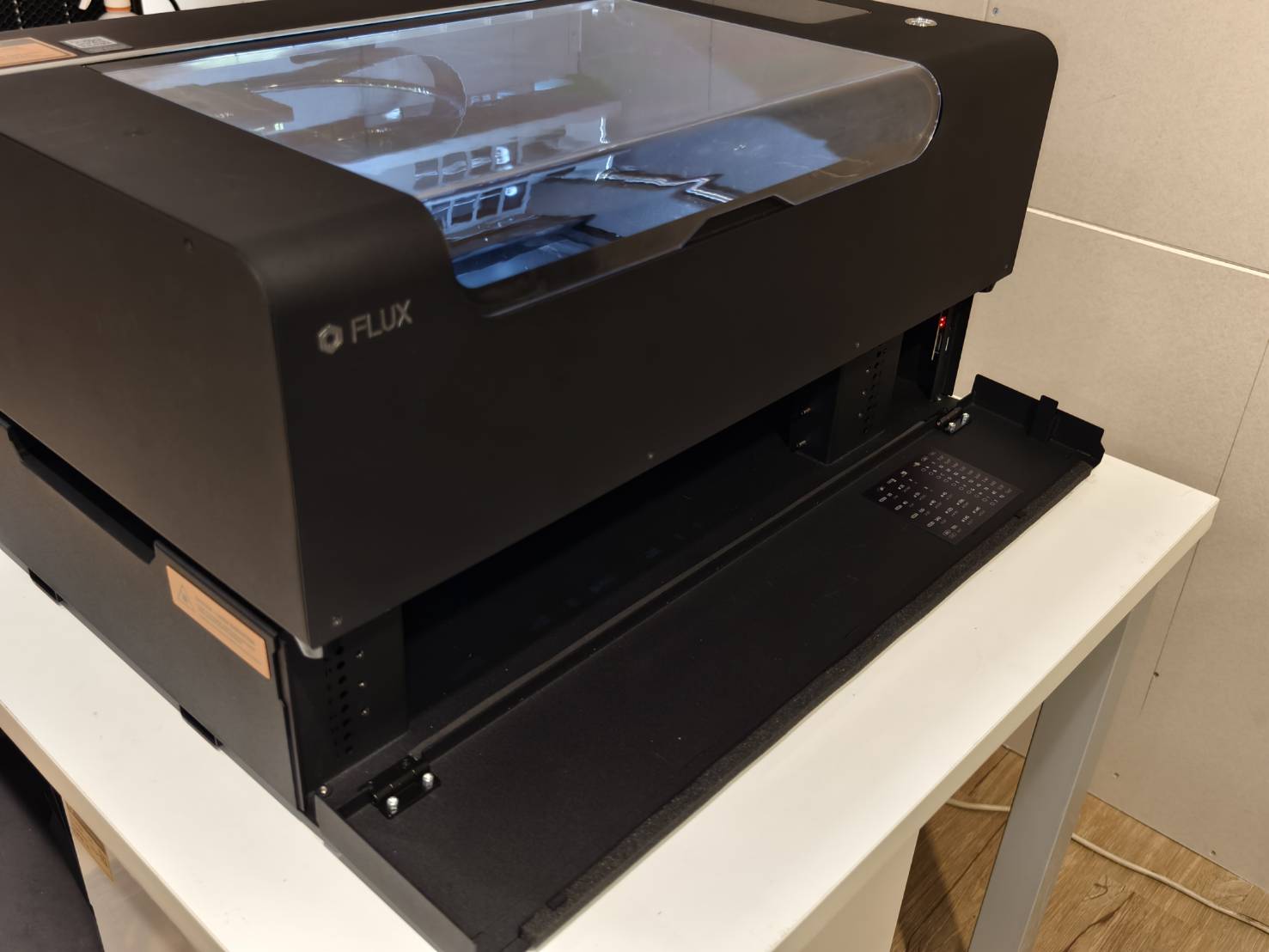

Open de achterste basisafdekking om de rail op de achterste basis te installeren.
Controleer de positie van de verhoger in Stap 7. Dezelfde positie wordt toegepast op de bevestigingsbalk.
In mijn voorbeeld is de materiaaldikte 3mm en de positie is "A", verwijzend naar de bovenste as van de verhoger. Daarom wordt de balk ook op positie "A" aan de basiszijde geïnstalleerd.
Stap 15
Bereid de invoermodule en een lange schroef (M5x22) voor.

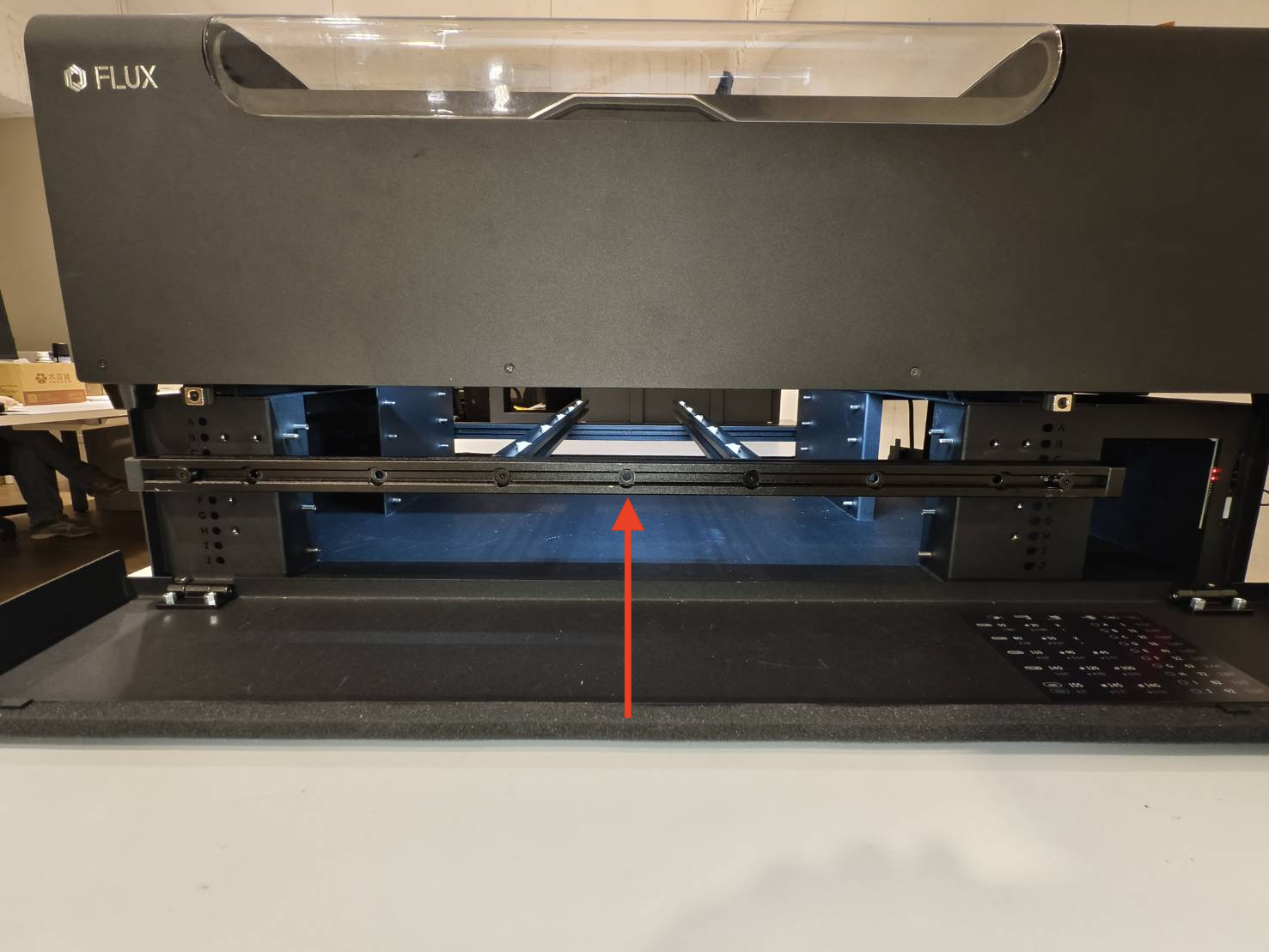

Installeer de invoermodule op de voorste bevestigingsbalk met behulp van het middelste schroefgat.
Stap 16

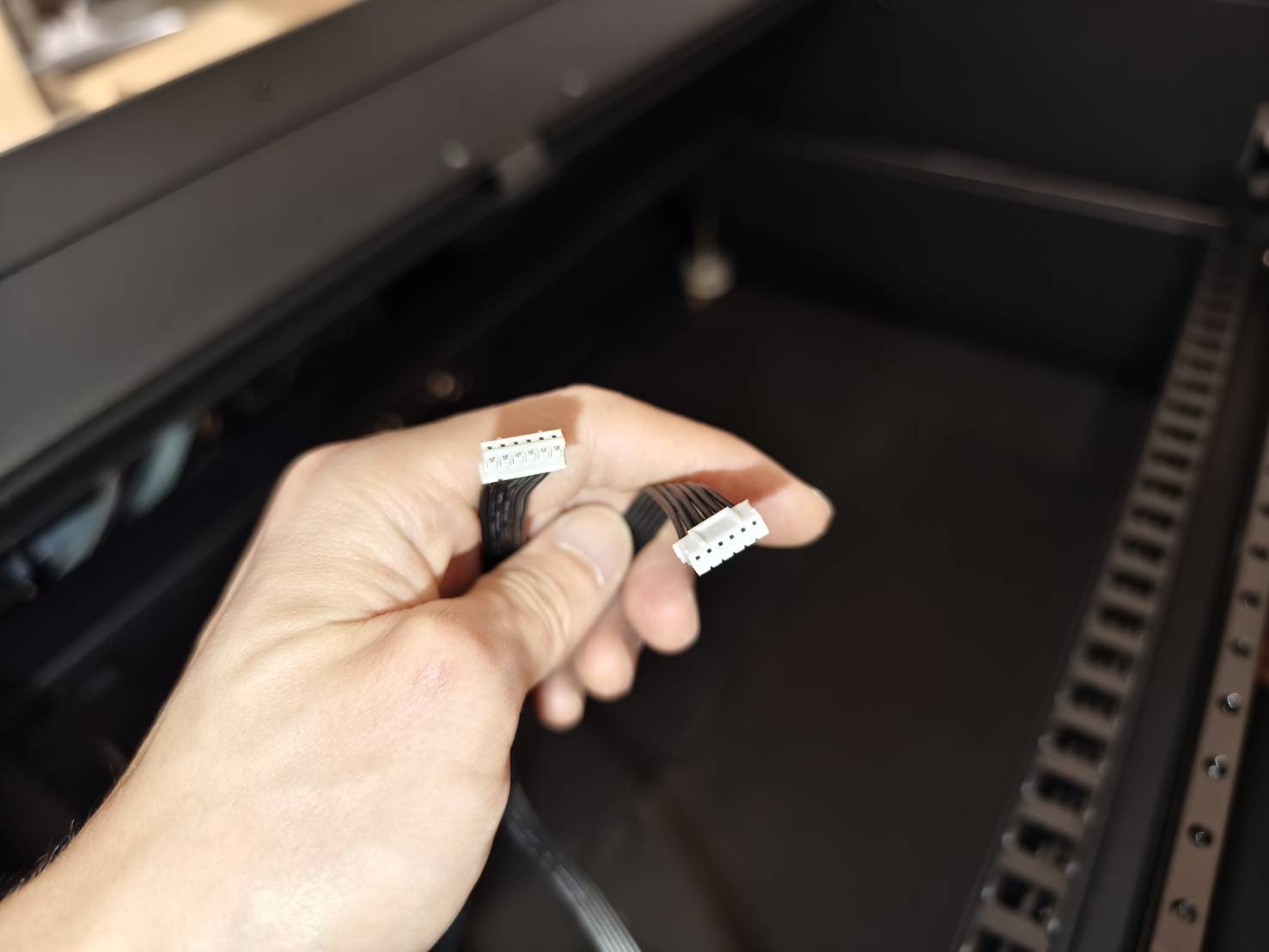

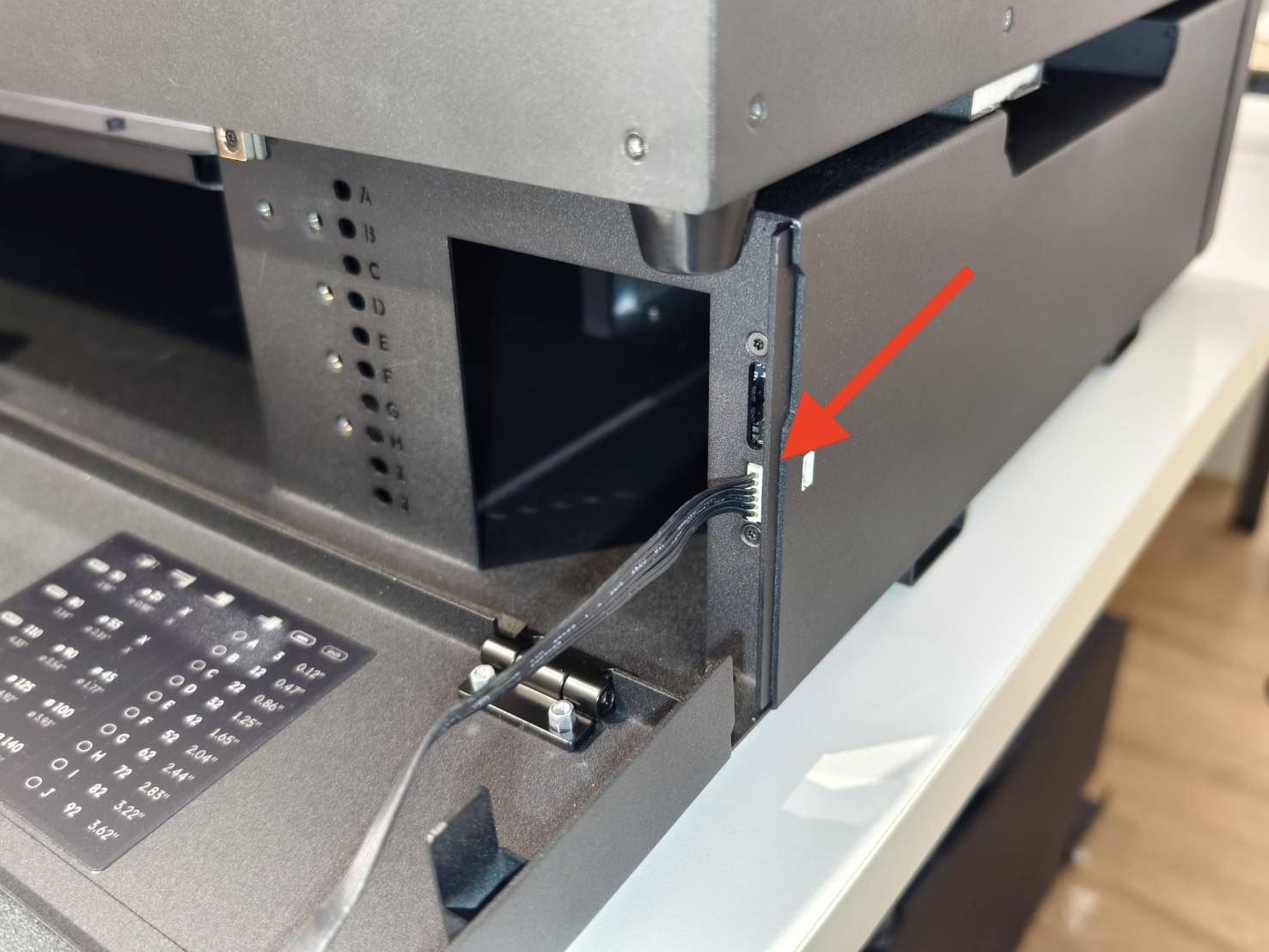

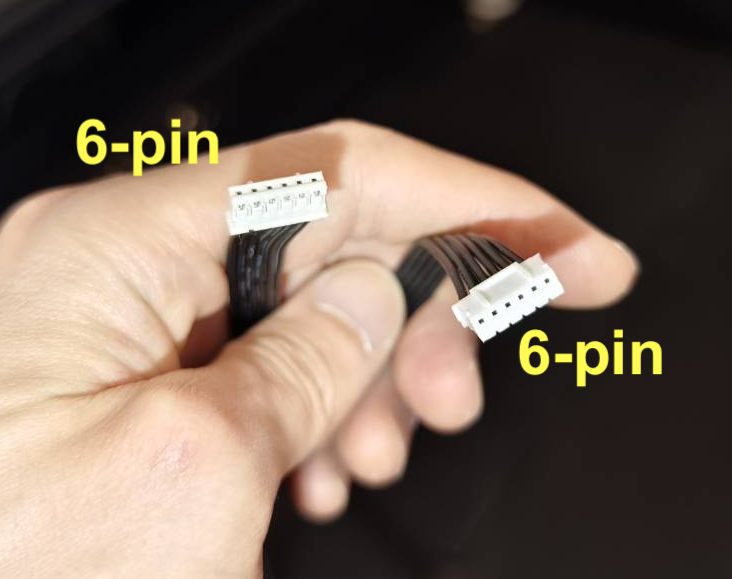

Bereid de verbindingskabel voor en sluit deze aan op de aansluiting van de uitbreidingsbasis aan de rechterkant aan de voorzijde.
(De kabel is een 6-pins naar 6-pins kabel. Als u de kabel met het label beamo II niet kunt vinden,
gebruik dan de kabel van Beambox II. Het is dezelfde 6-pins naar 6-pins kabel.)
Stap 16

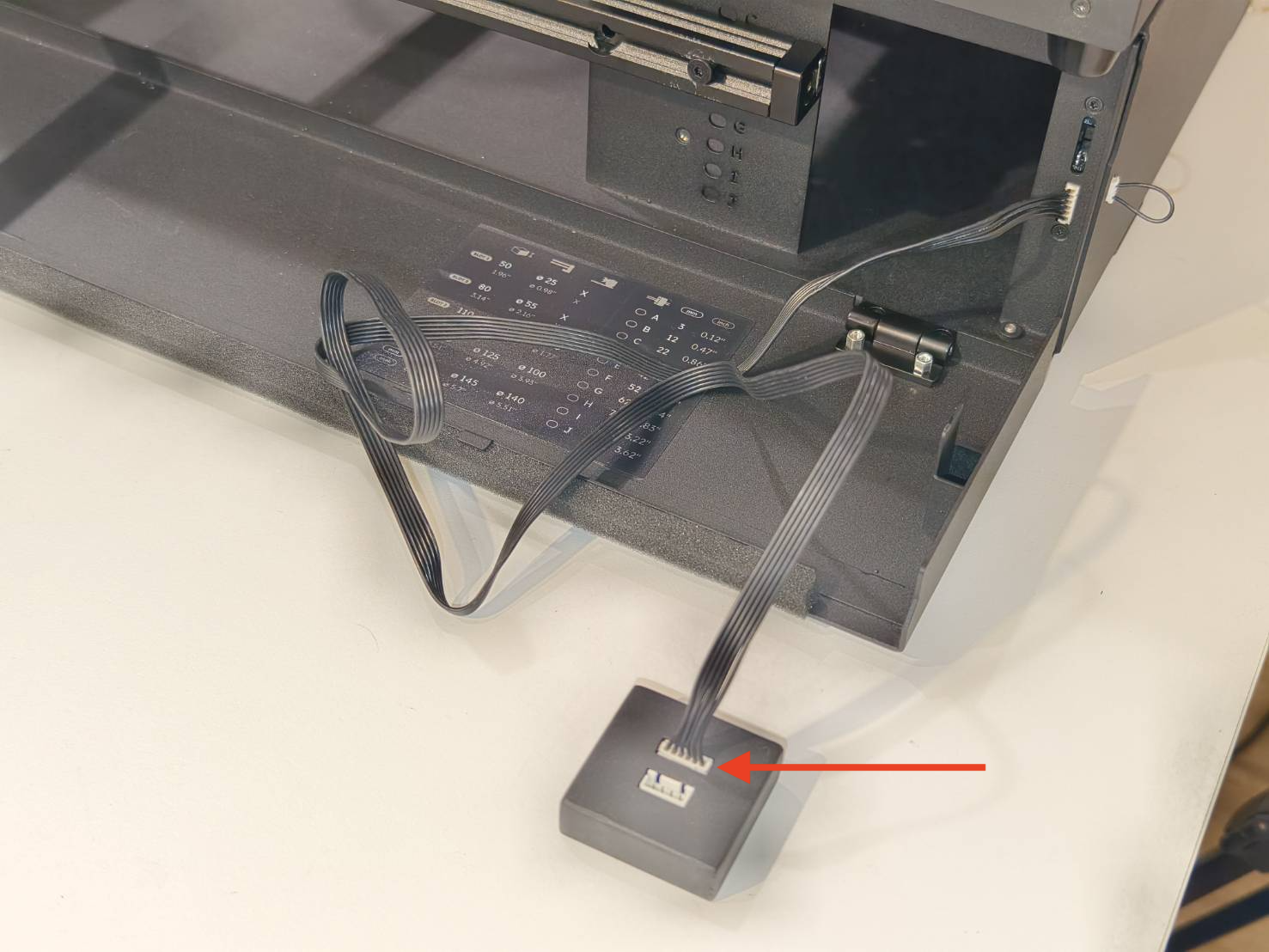

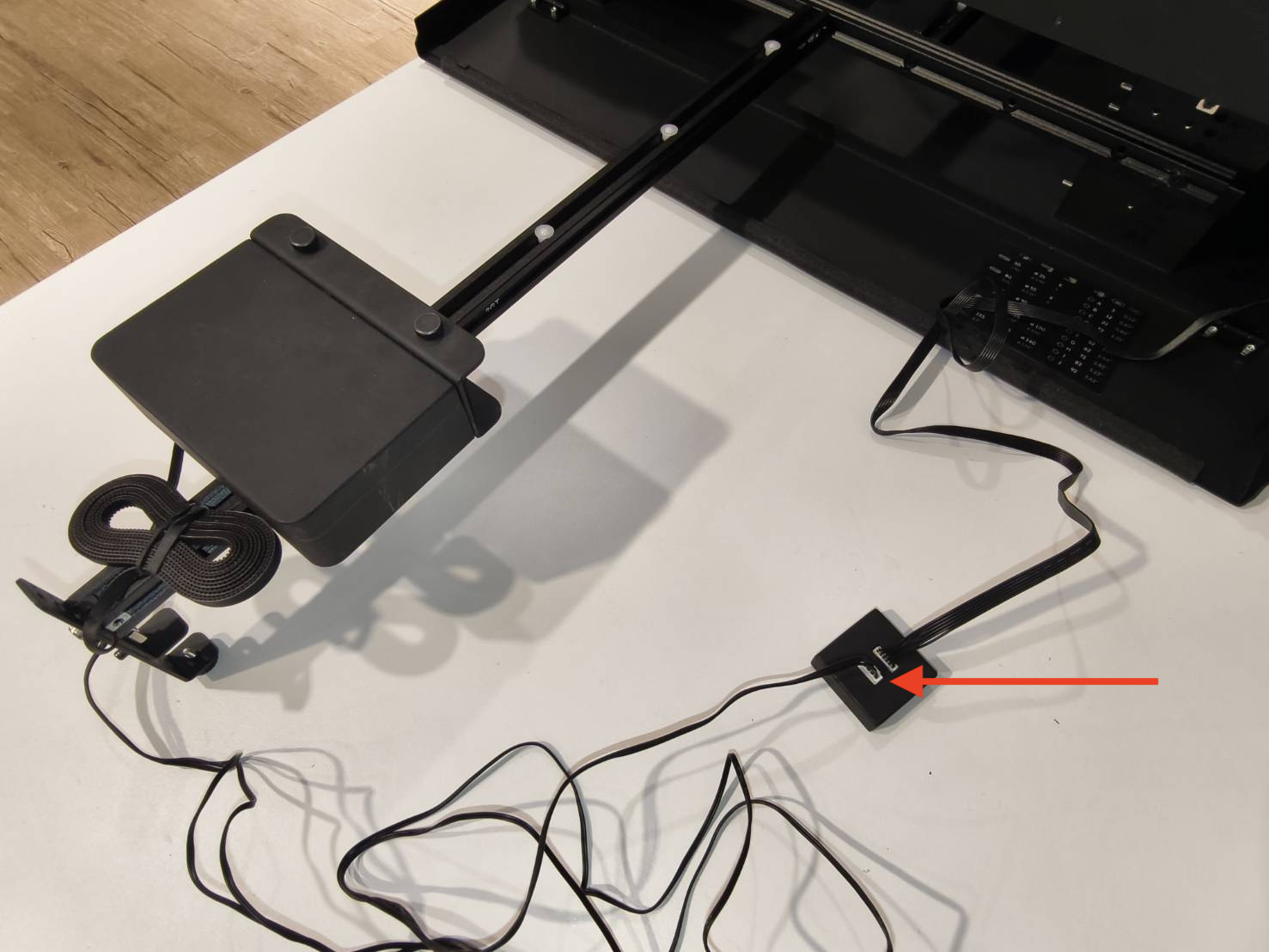

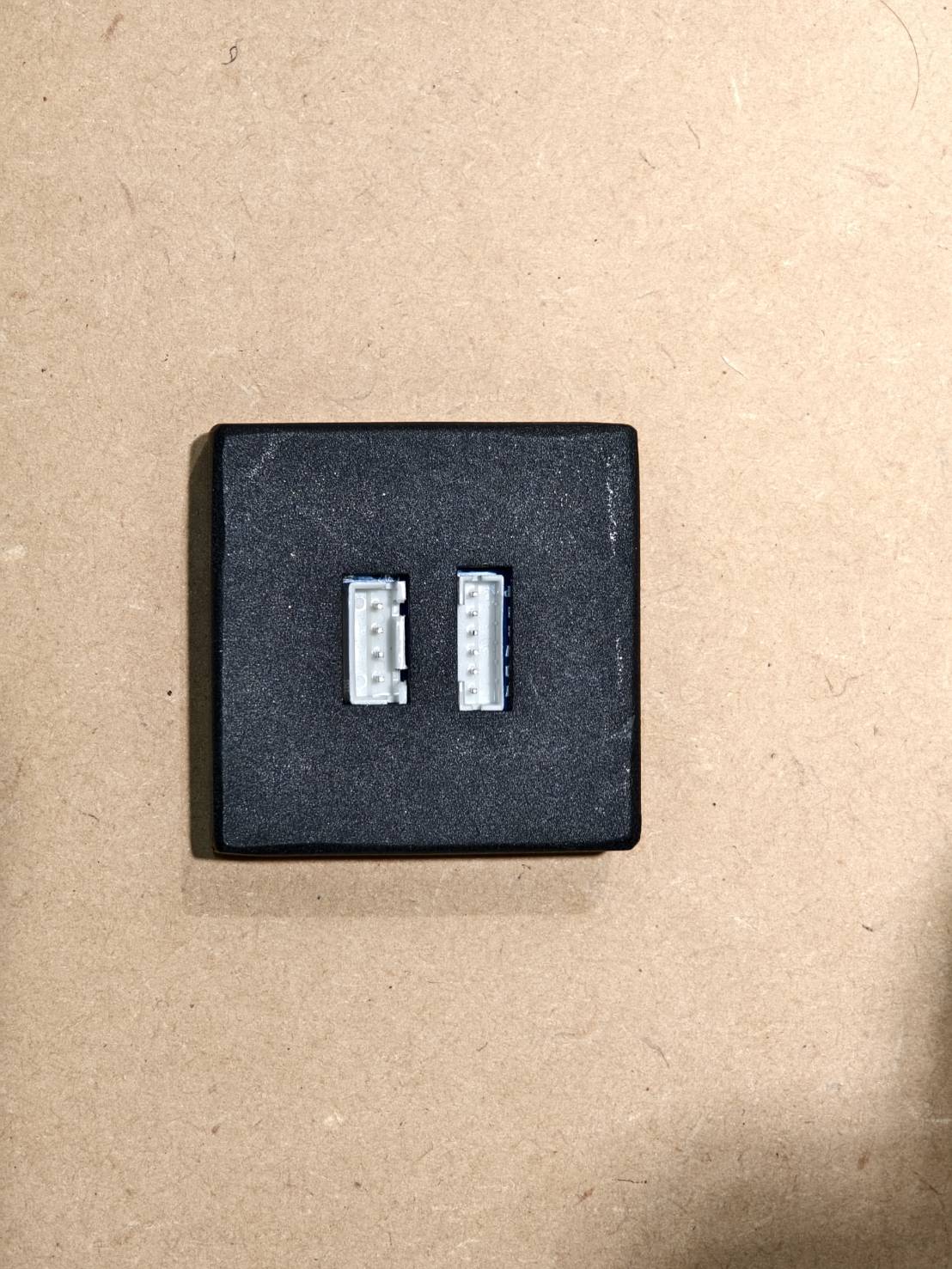

Bereid de adapter voor en sluit de kabel uit de vorige stap aan op de adapter.
Stap 17

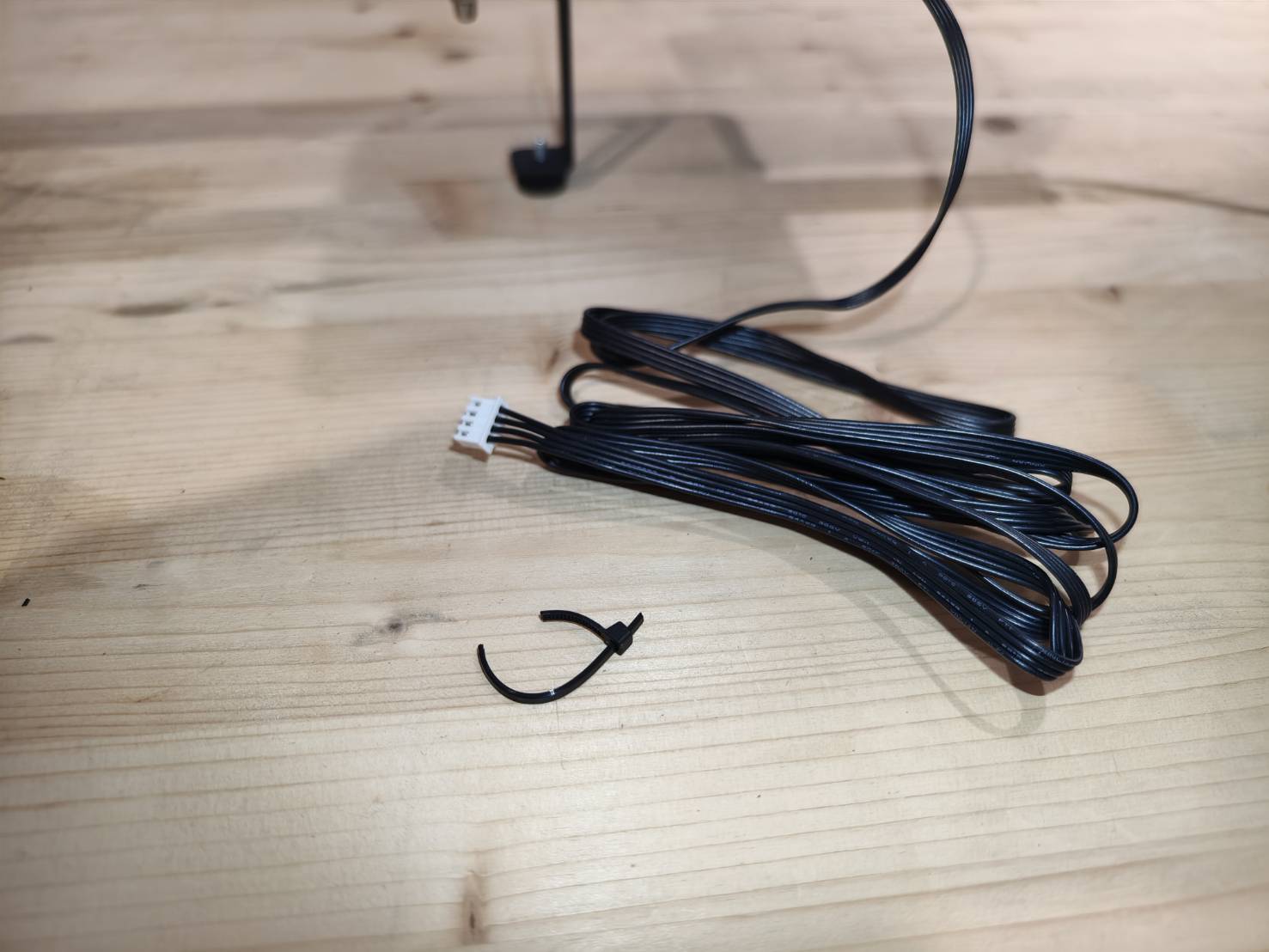

Als er een kabelbinder op de verbindingskabel van de Invoer zit, knip deze dan door.
Sluit de kabel van de Invoer aan op de adapter.
Stap 18

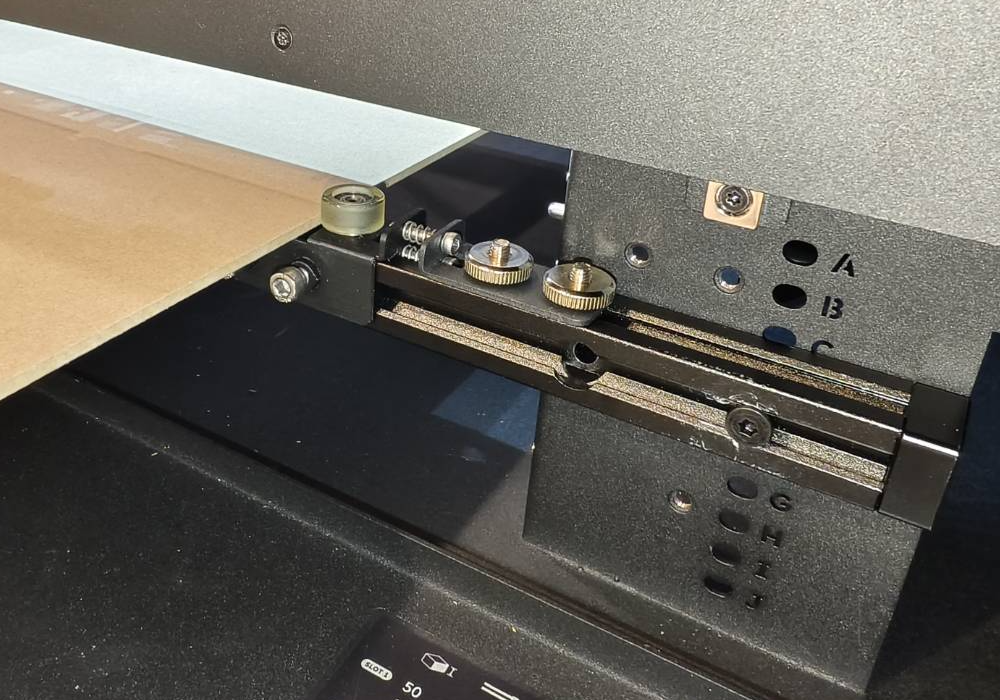

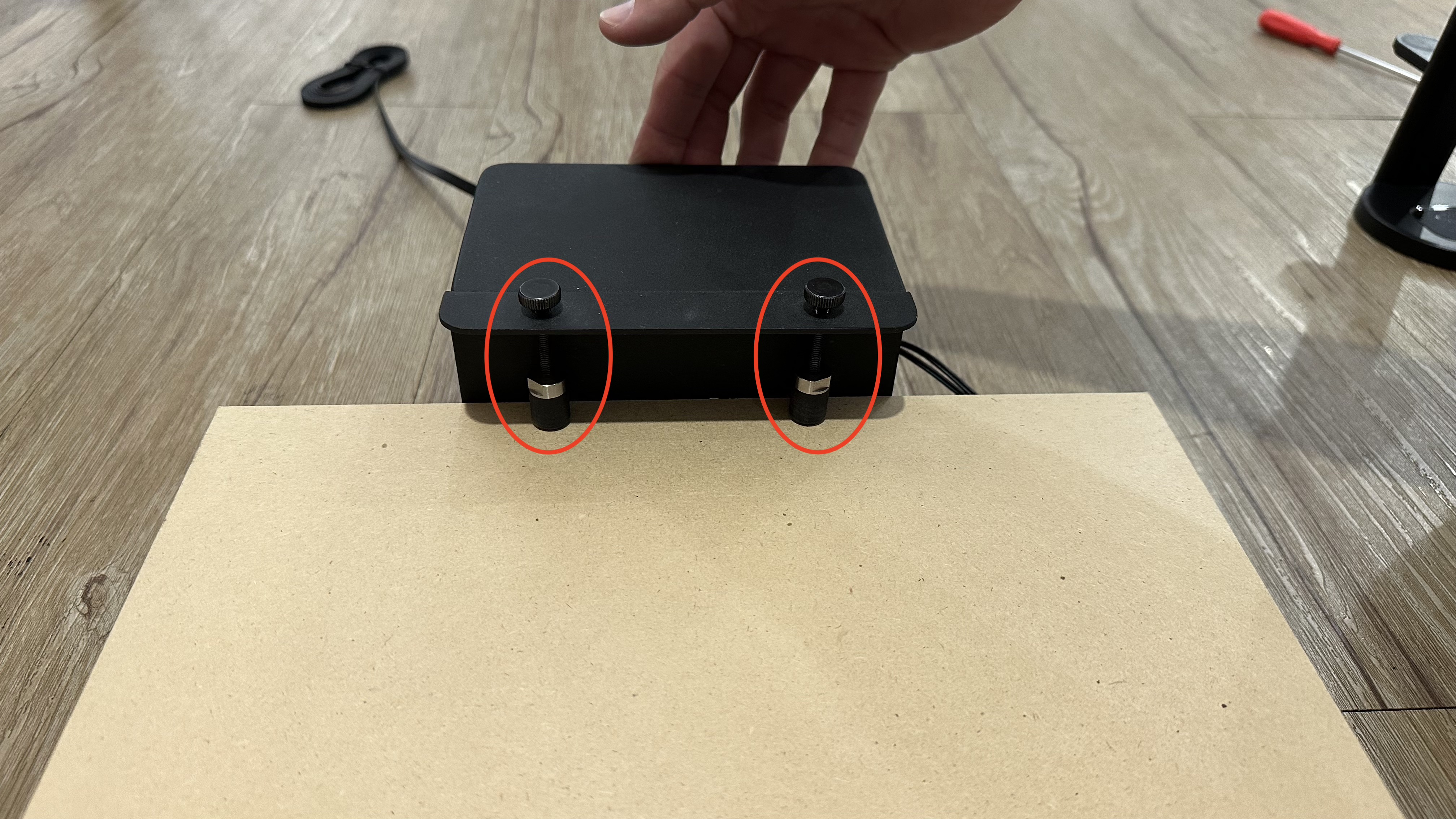

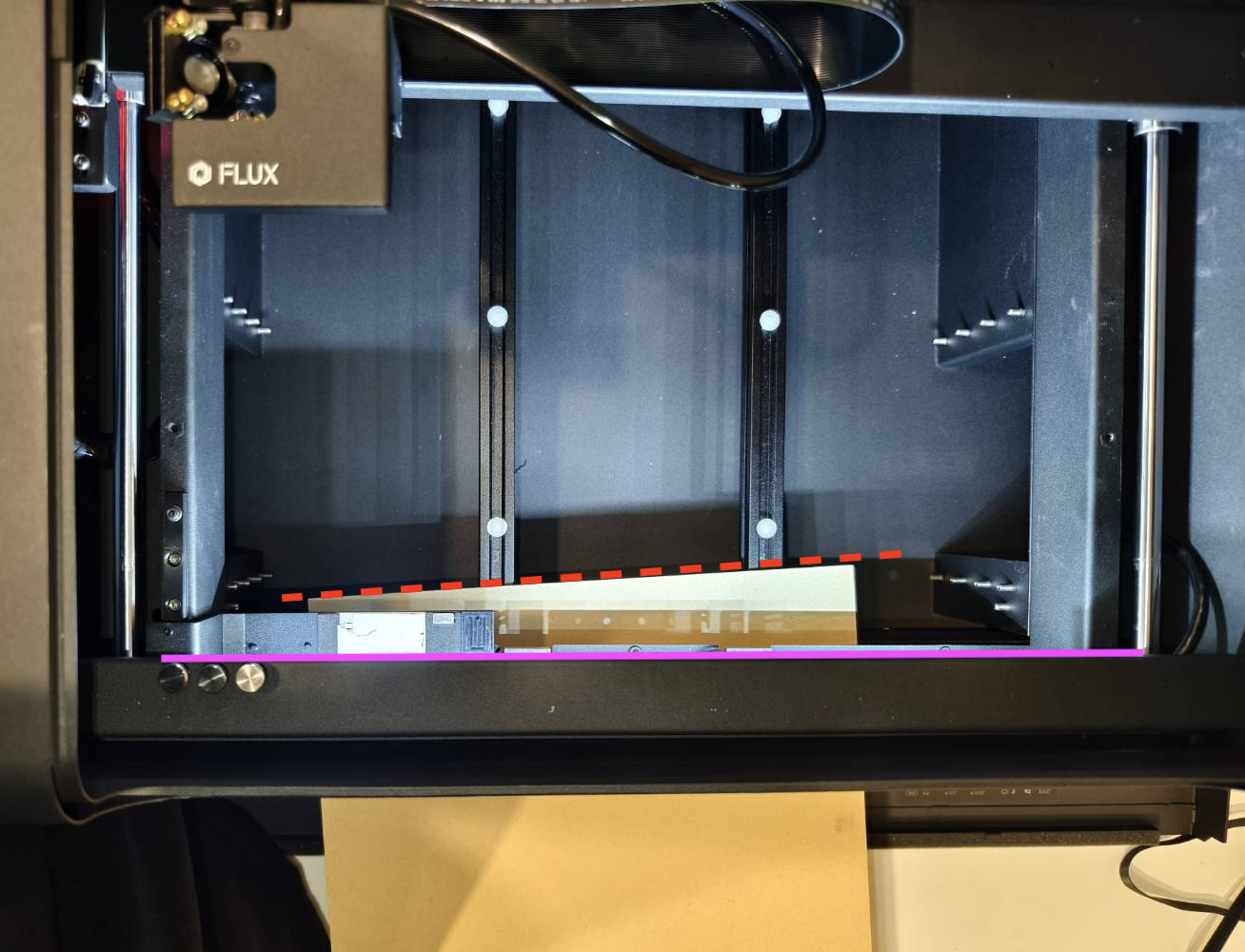

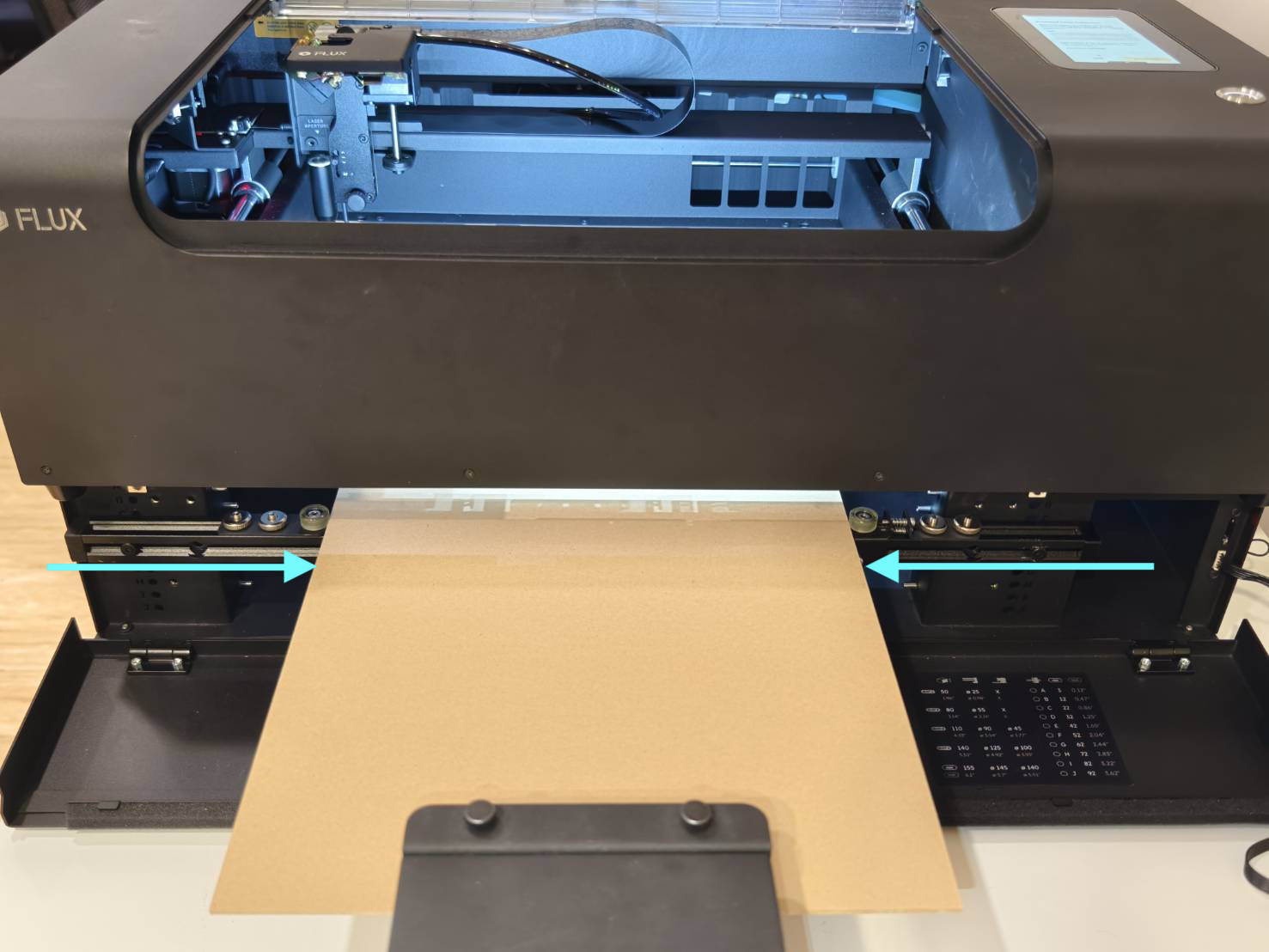

Plaats het materiaal, zorg ervoor dat het waterpas tegen de Invoer ligt en draai vervolgens de vleugelschroeven vast om het materiaal te bevestigen.

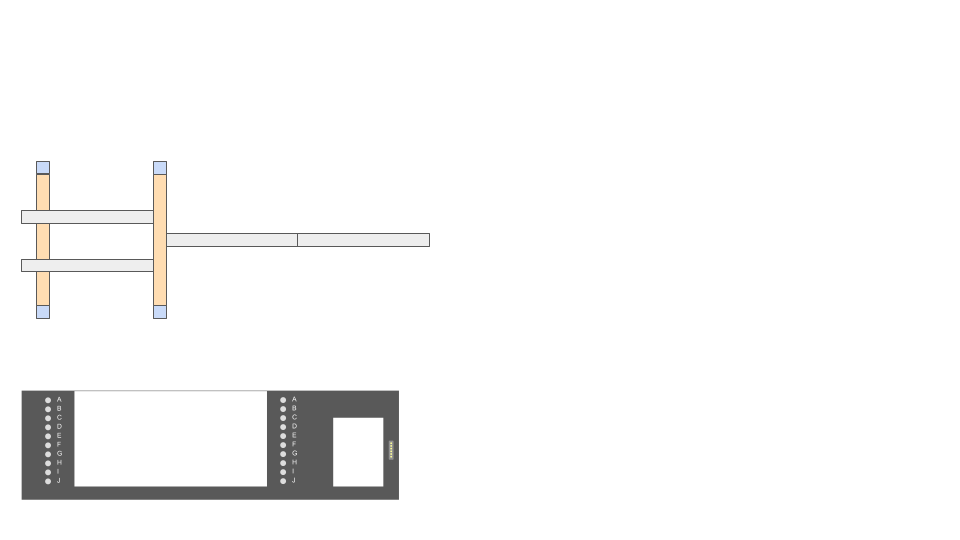

Als uw materiaal te lang is om te passen, verwijder dan de verhoger-set, de riemhouder en voeg een extra rail toe met twee railverbinders. Installeer daarna de riemhouder en de verhoger-set opnieuw, zie Stap 6 & Stap 7.

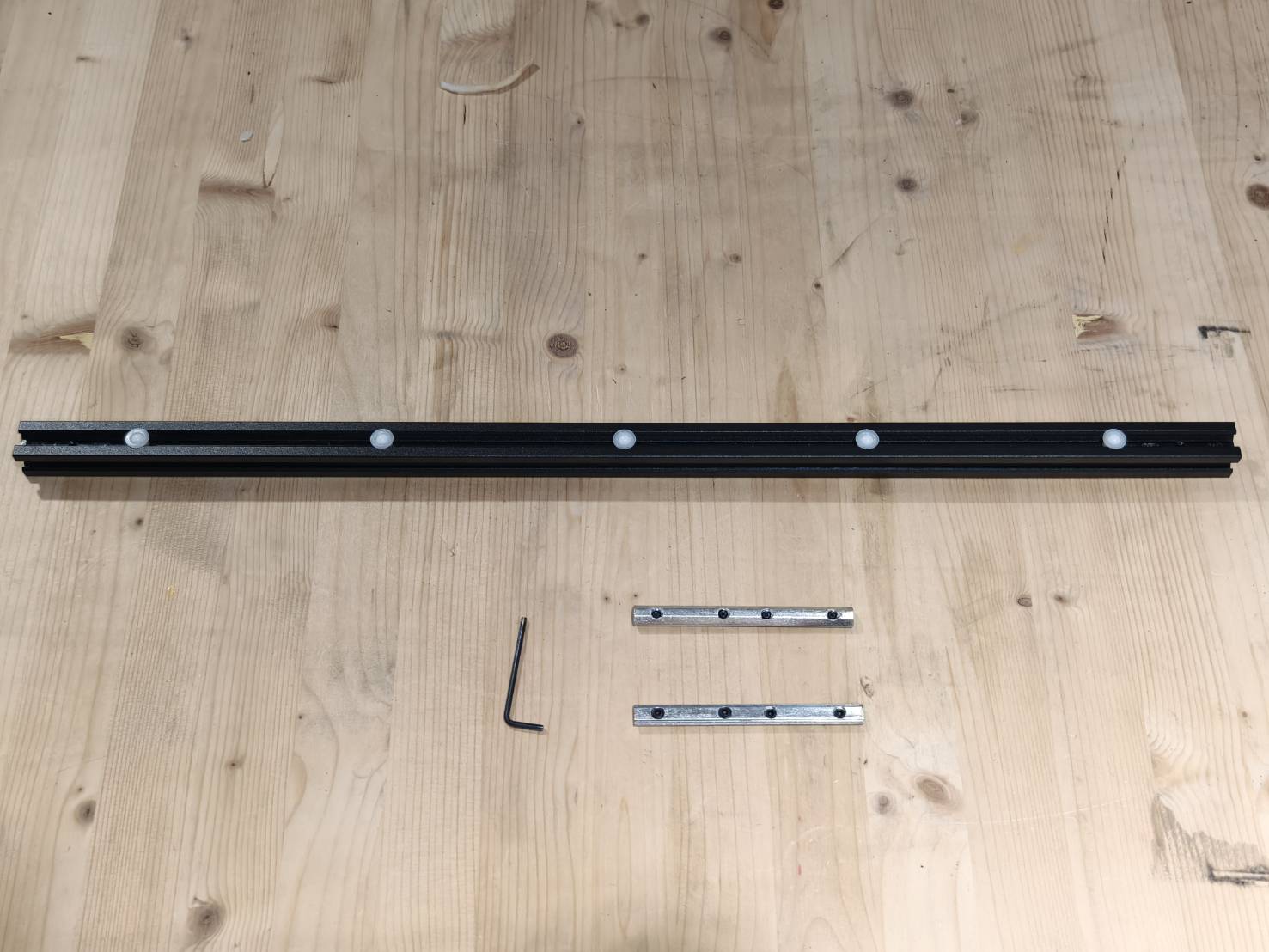

Bereid twee railverbinders en een verlengingsrail (met witte kogeltjes) voor.
Elk blok heeft vier schroeven. Bevestig twee schroeven op de hoofdrail en twee op de verlengingsrail om een stevige klemverbinding te verkrijgen.
(Opmerking: Zorg ervoor dat de verlengingsrail witte wieltjes heeft, aangezien de wieltjes dienen voor de beweging van de feeders. De verbinders moeten aan dezelfde kant van de witte wieltjes zitten en aan de onderkant van de witte wieltjes.)
Voor materialen van 3mm - 7mm bereikt de autofocus-sensor mogelijk het oppervlak niet. Het wordt aanbevolen om ander materiaal onder het doelmateriaal te plaatsen om het te verhogen.

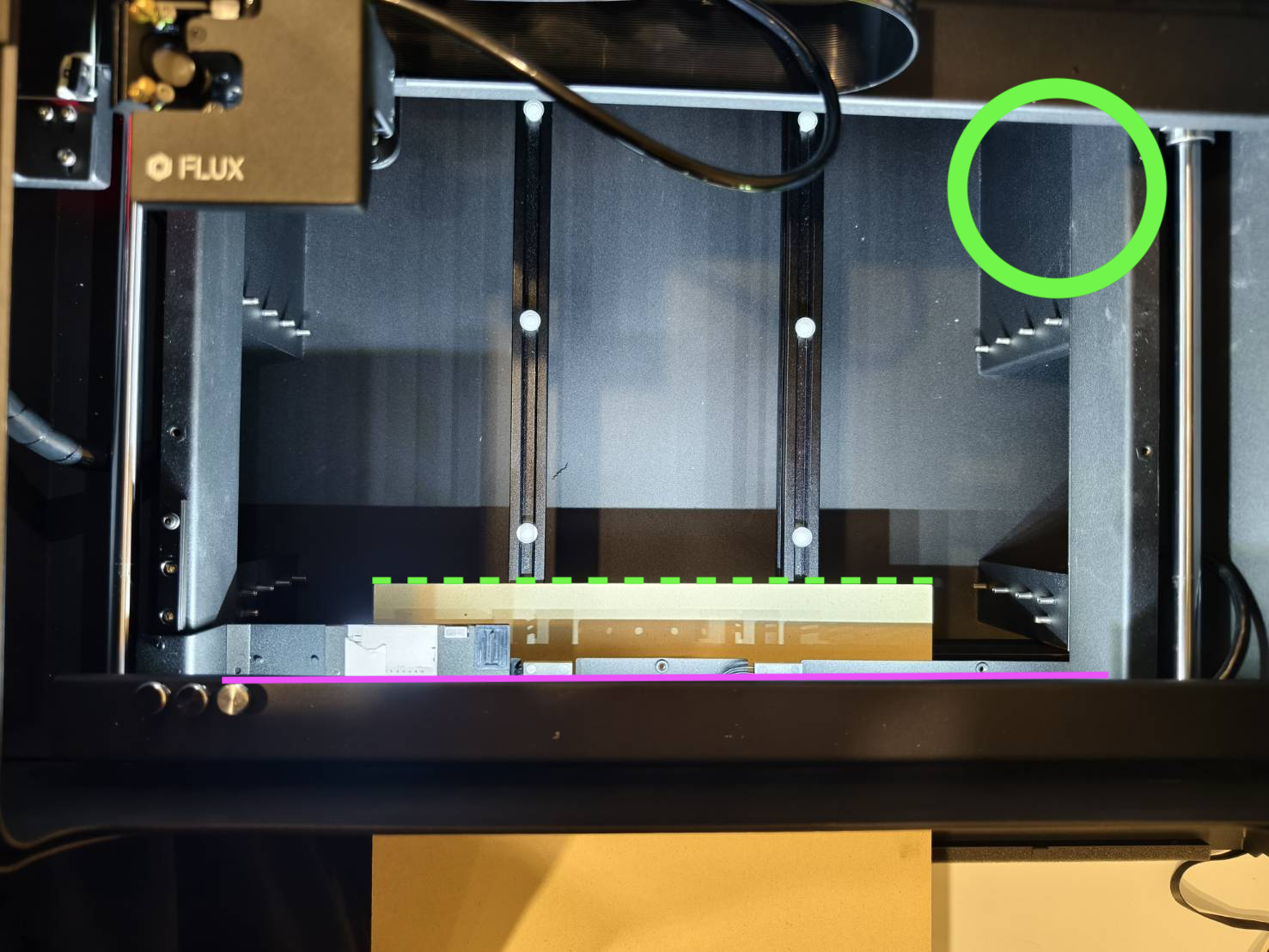

Duw en trek het materiaal naar voren en naar achteren om te testen, terwijl u het uiterlijk onder de onderafdekking van de machine observeert om te bevestigen of het waterpas ligt.
Stap 19

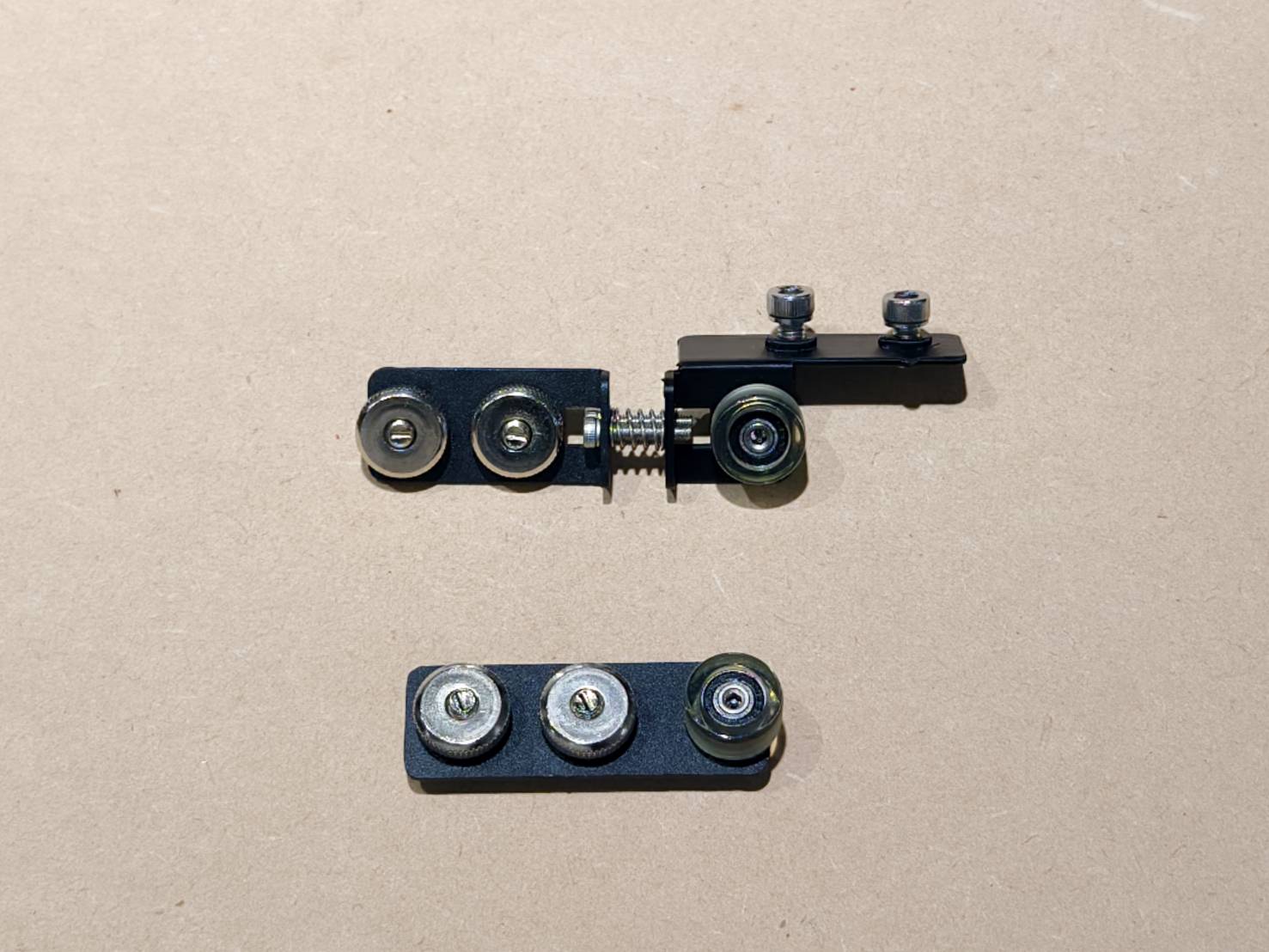

Gebruik de rollers op de voorste bevestigingsbalk. Het doel van de rollers is om het materiaal op zijn plaats te houden.
Demonstratie op Niveau A
Demonstratie op Niveau D met installatie
Stap 20
Zet de machine aan en voer autofocus uit op het materiaal.
(Voor materialen van 3mm - 7mm bereikt de autofocus-sensor mogelijk het oppervlak niet. Het wordt aanbevolen om ander materiaal onder het doelmateriaal te plaatsen om het te verhogen. Zie Stap 18.)
Als de autofocus-sensor het materiaal niet kan bereiken, kan het niveau/de laag snel worden gewijzigd. Raadpleeg de onderstaande video.
Stap 21

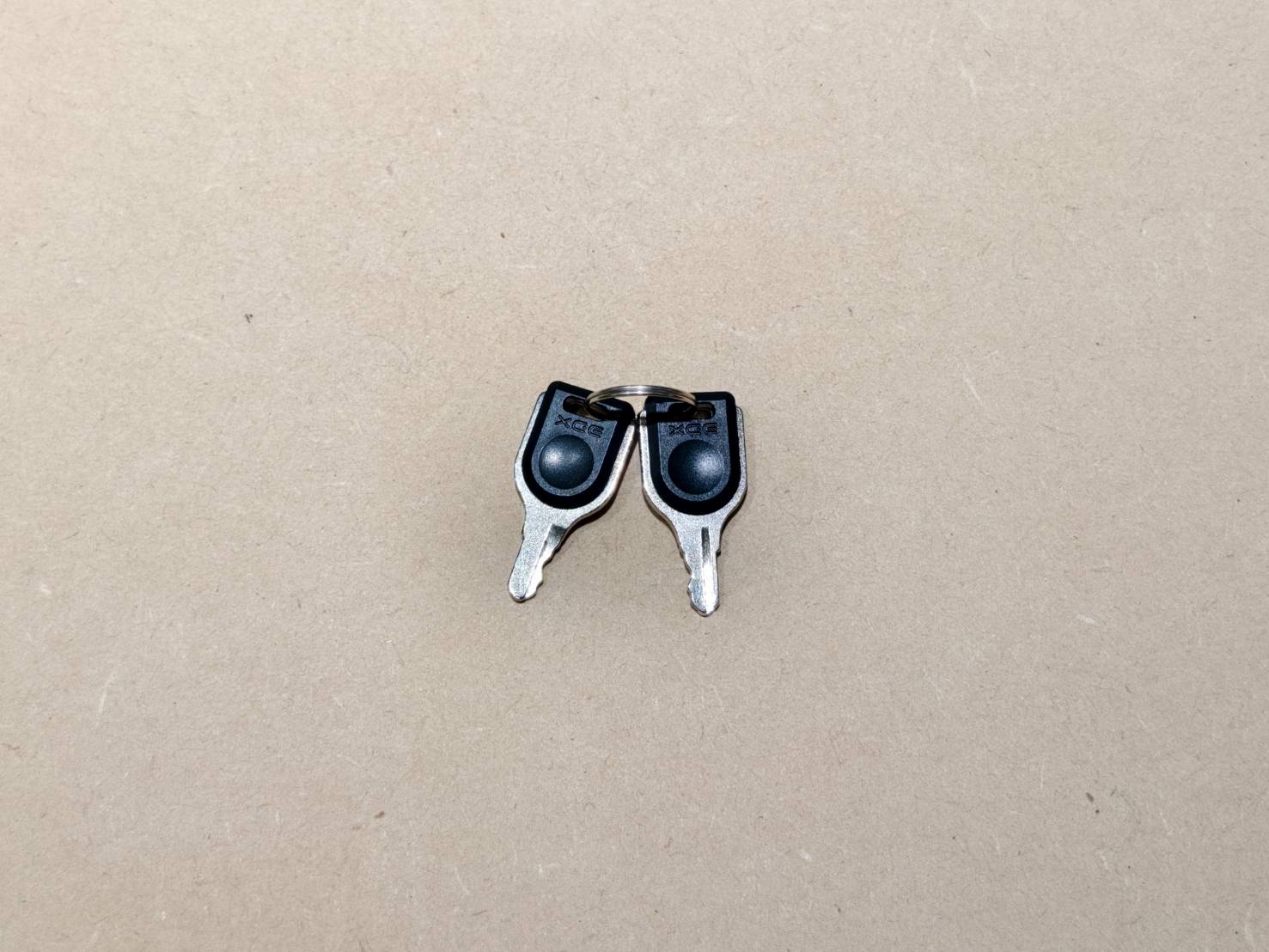

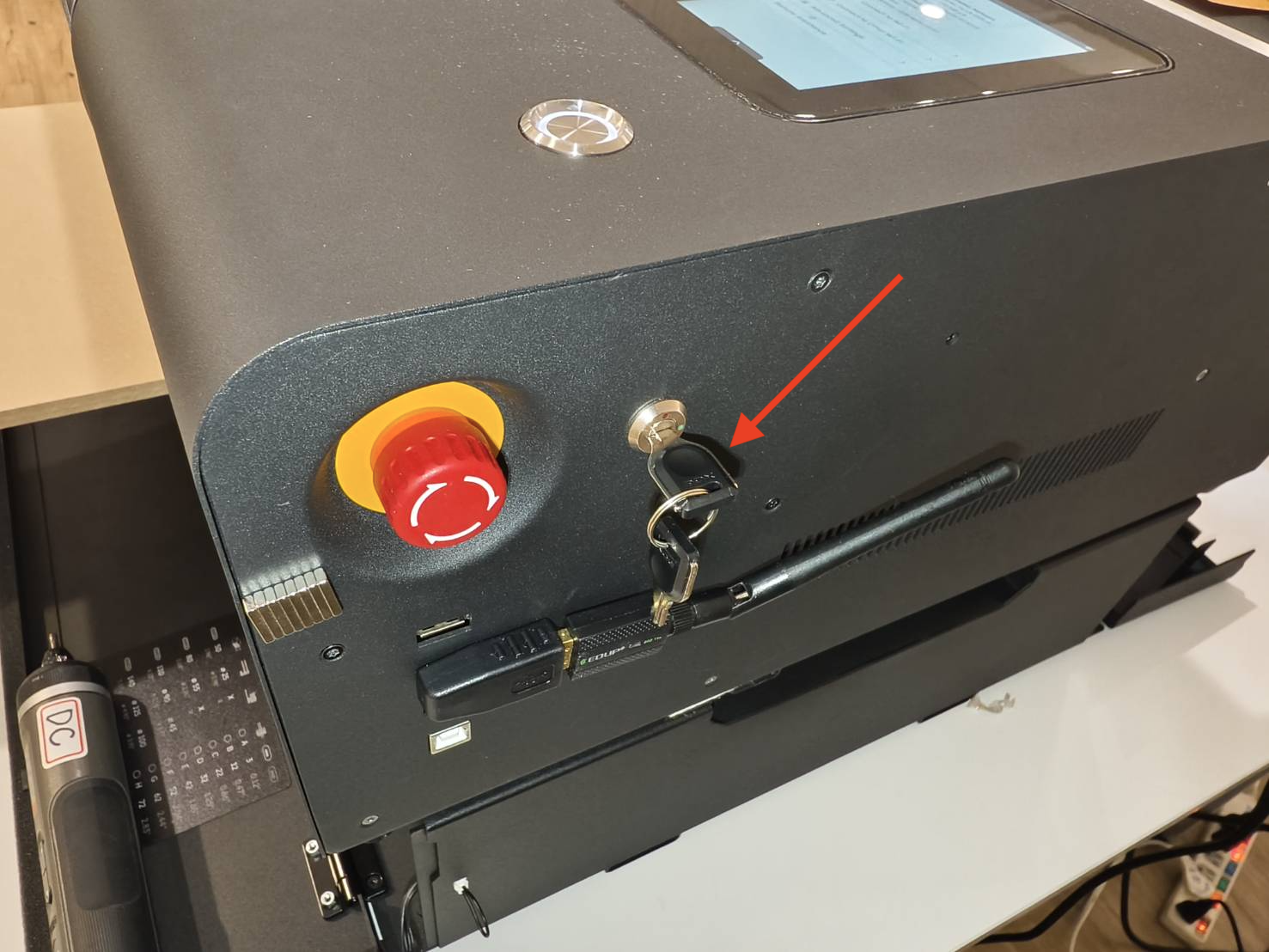

Pak de veiligheidssleutel die bij de machine is geleverd. Steek de sleutel in de machine.
(De Auto-feeder functie is een Laserklasse 4 functie. Daarom moet de instelling volgens de regelgeving worden uitgevoerd.)

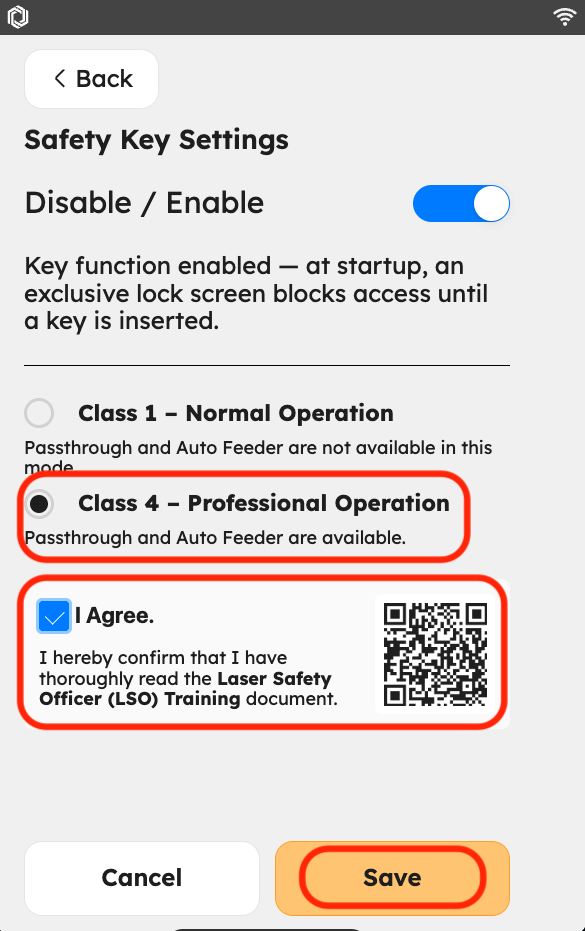

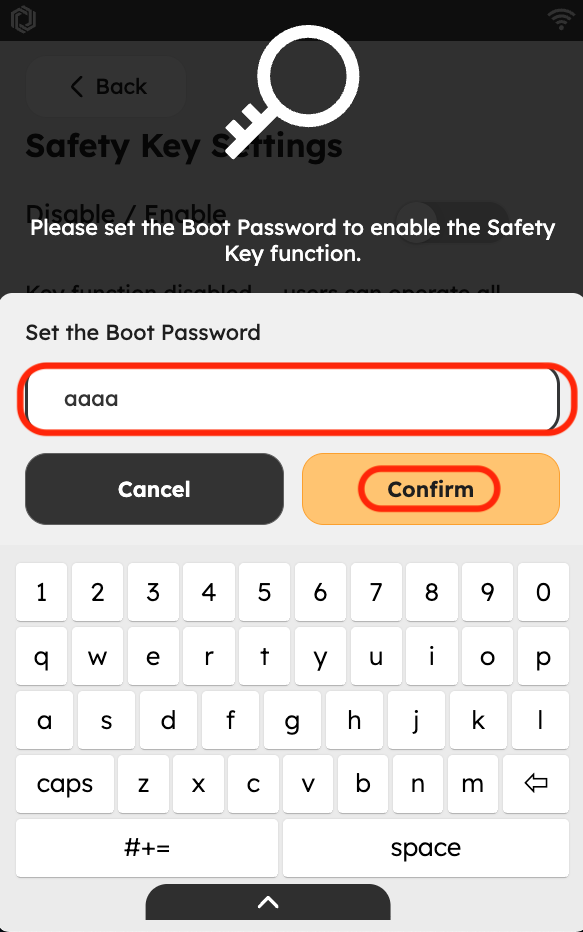

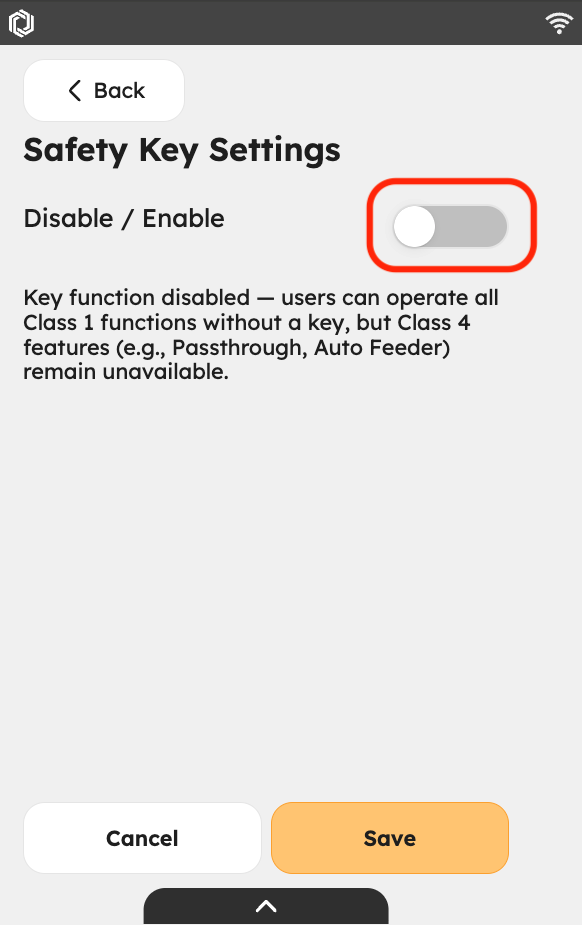

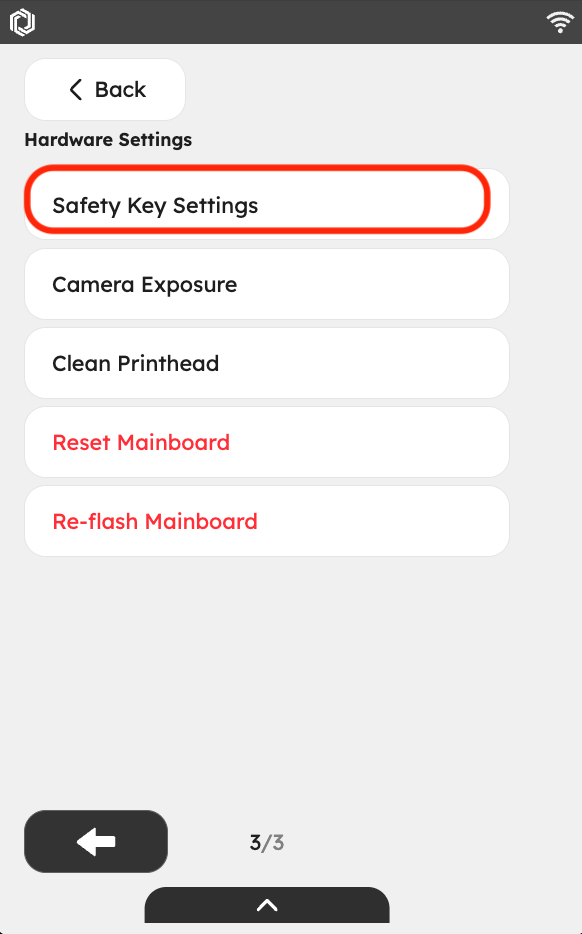

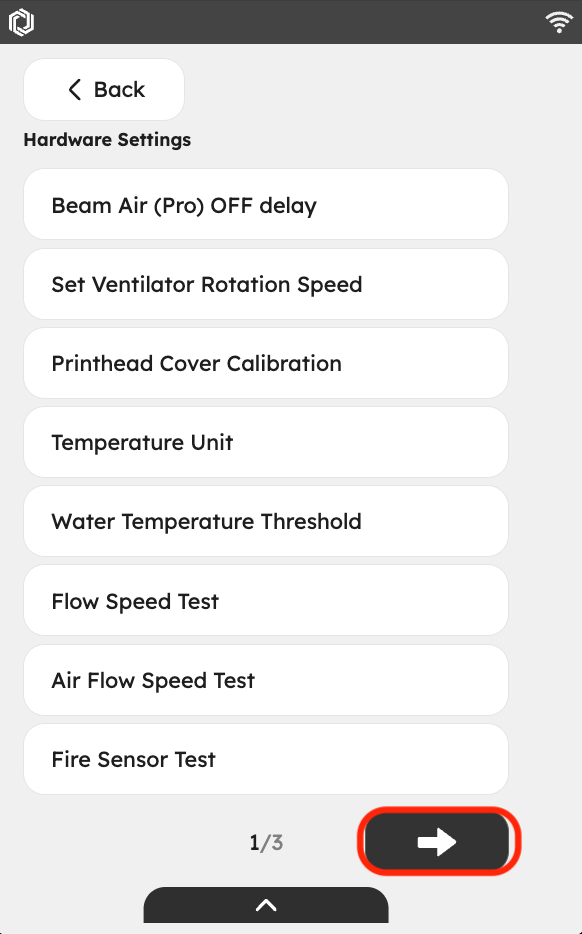

Stel de veiligheidssleutelfunctie in op het scherm.

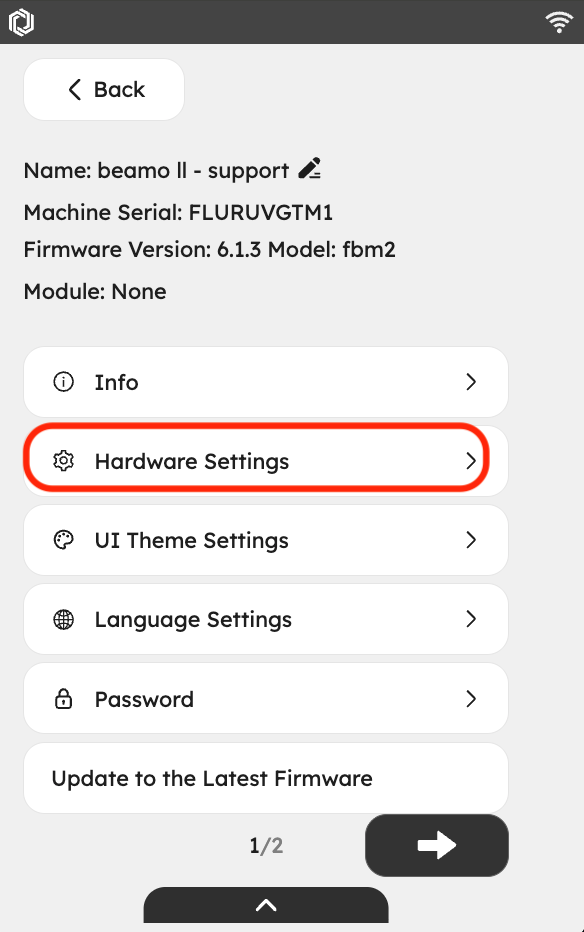

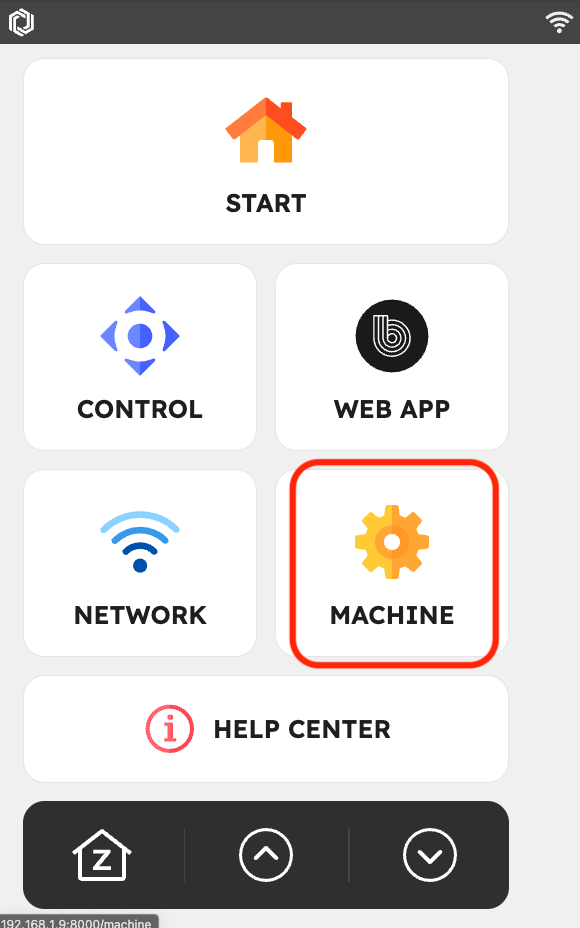

Machine >> Hardware-instellingen >> Volgende pagina('s) > Veiligheidssleutelinstellingen.
Schakel de functie in >> Stel wachtwoord in >> Kies Klasse 4 >> Akkoord >> Opslaan.

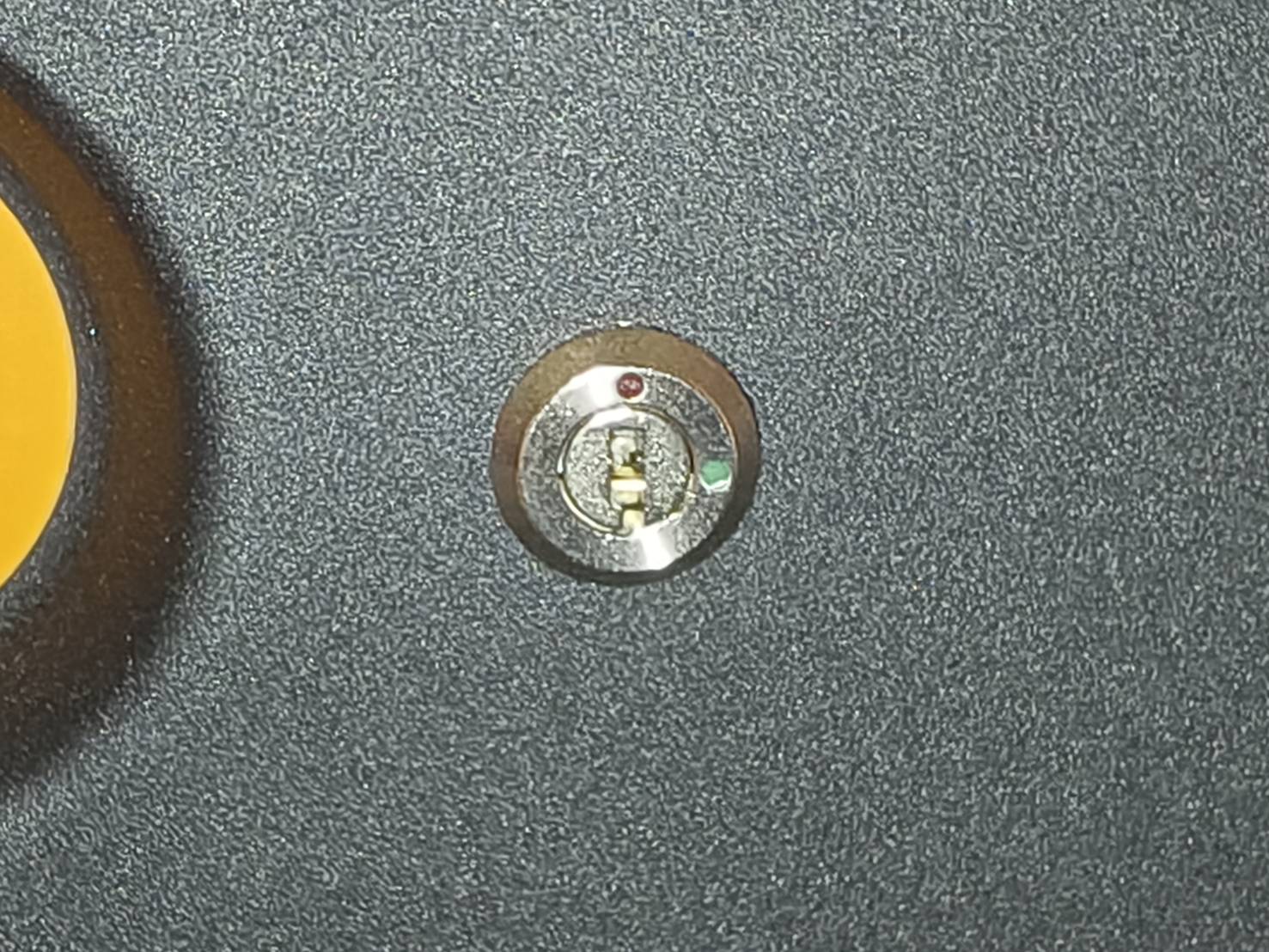

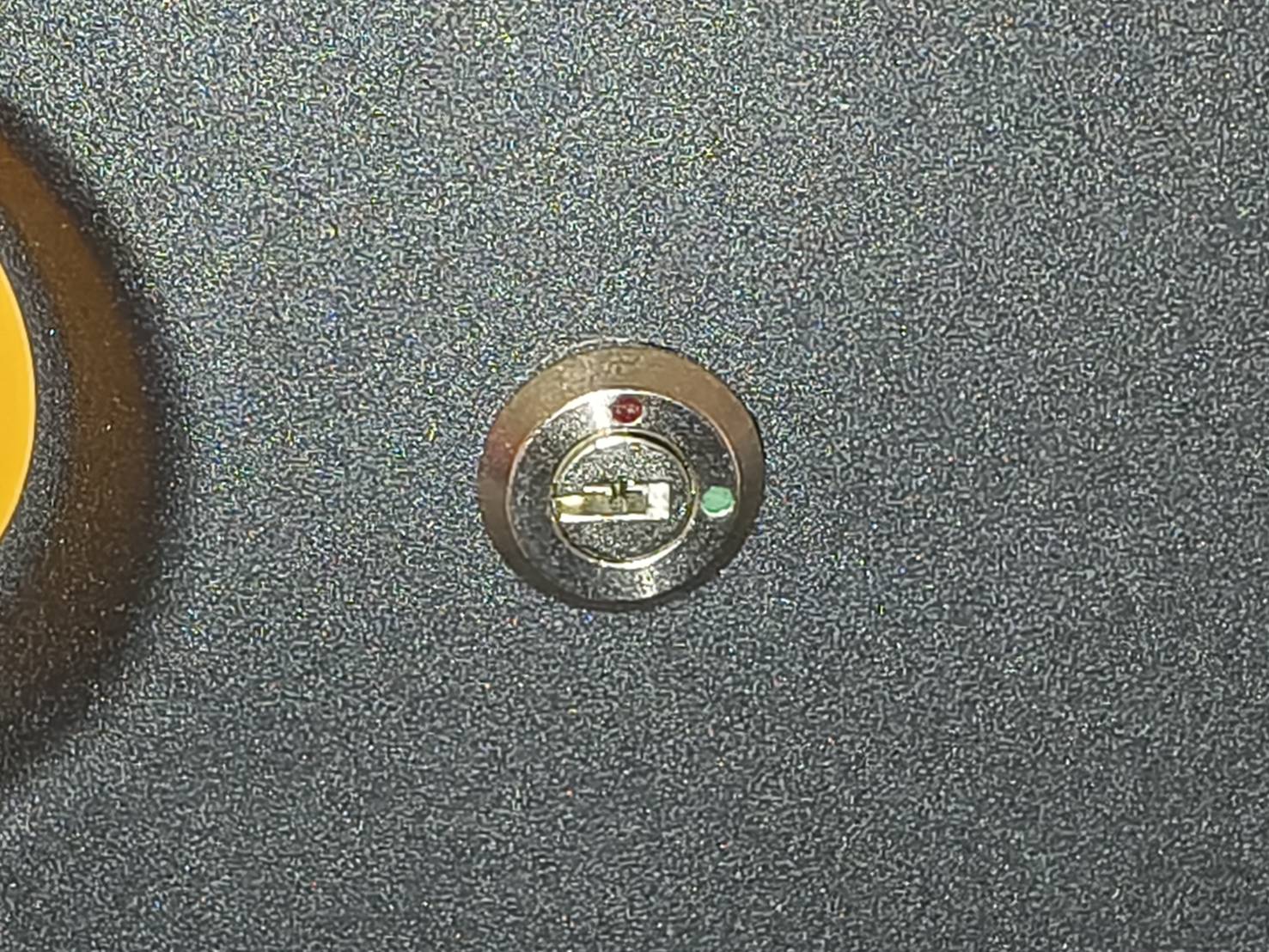

Draai de sleutel naar de "Groene" positie, en mogelijk wordt u gevraagd het wachtwoord in te voeren.
Rood - Verticaal |
Groen - Horizontaal |
Stap 22

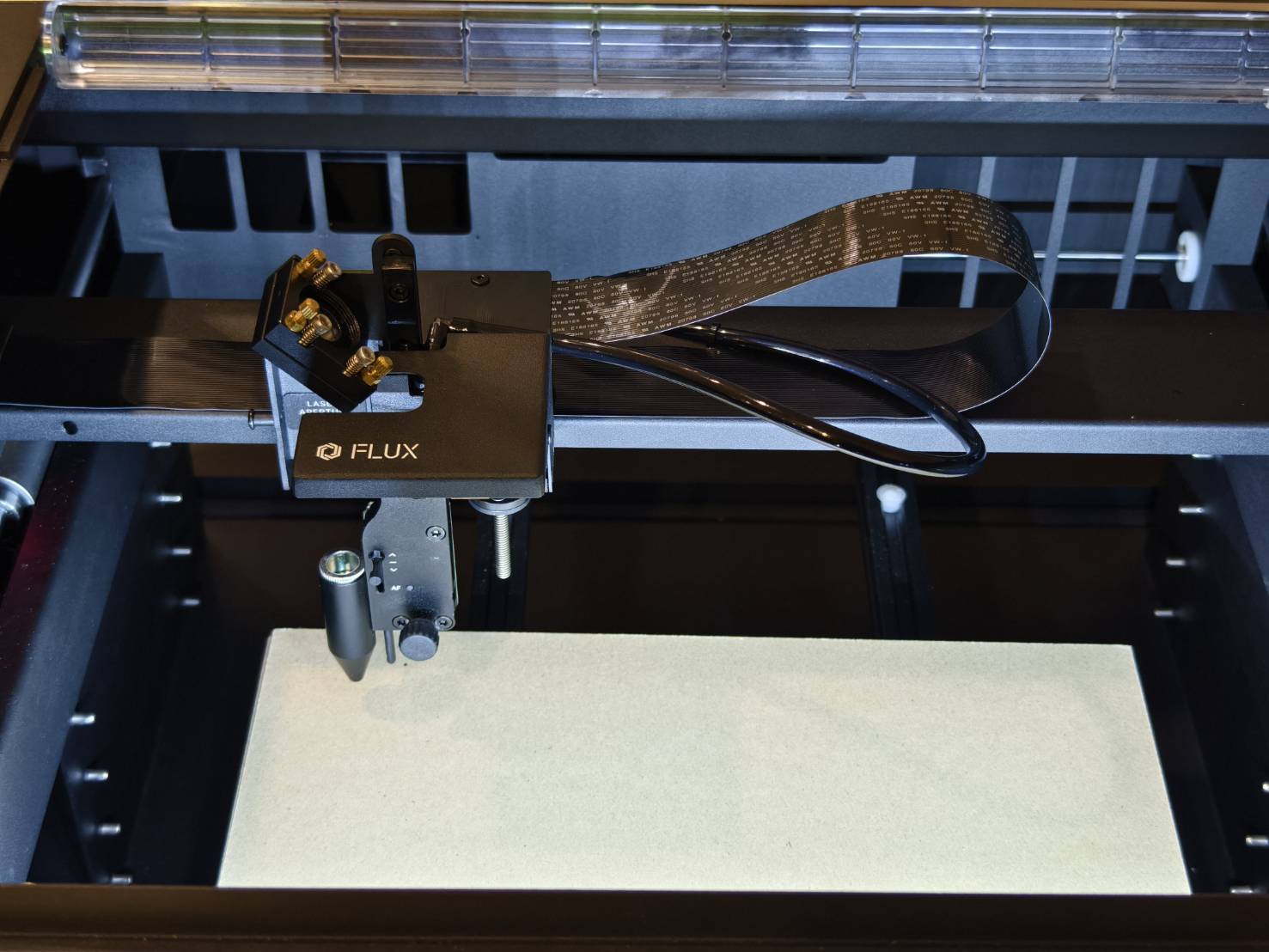

Verplaats de laserkop naar het doelgebied van uw ontwerp waar u wilt graveren.
Stap 23

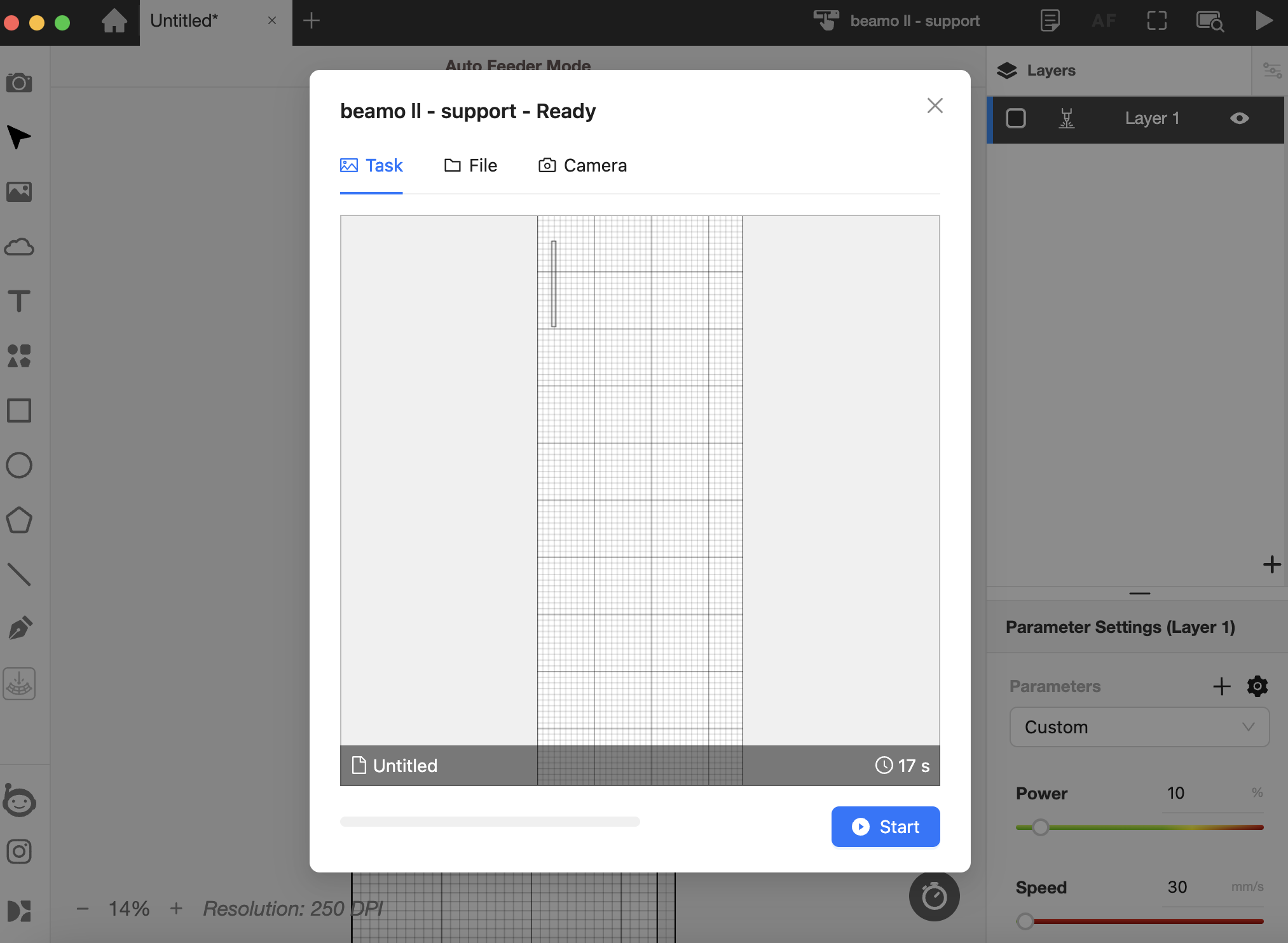

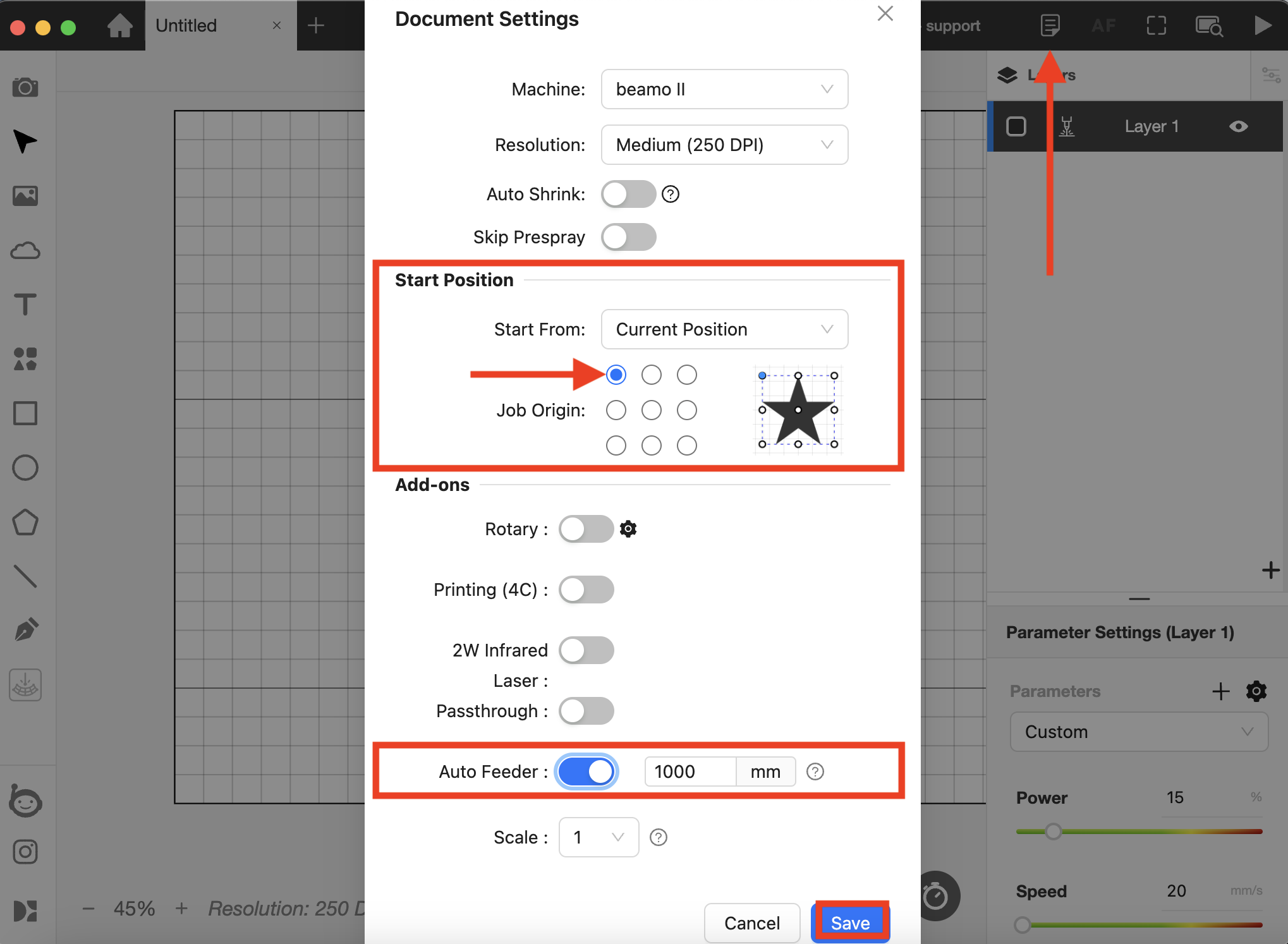

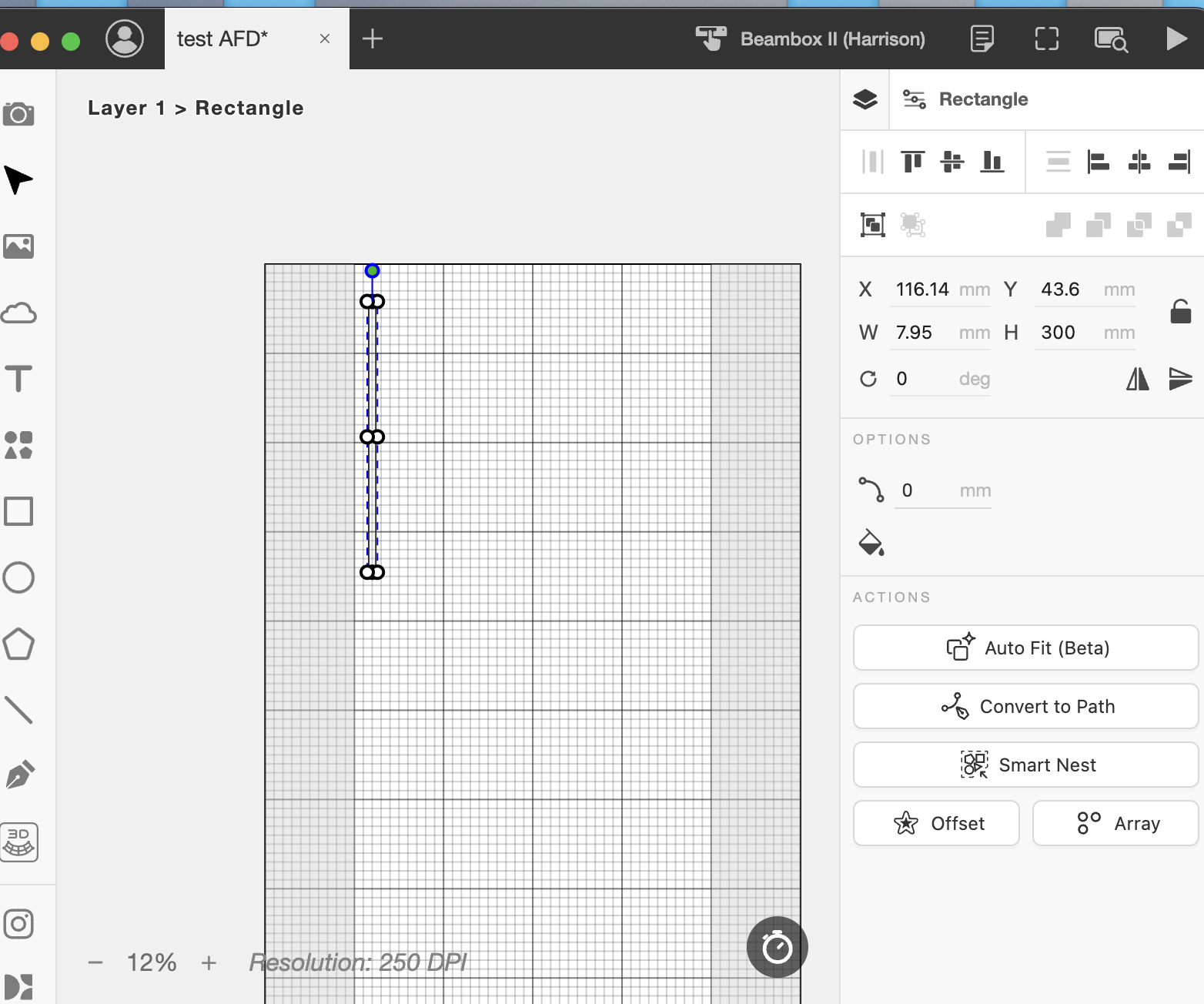

- Start Beam Studio en open de Documentinstellingen.
- Stel de Startpositie in op Huidige positie en maak deze linksboven.
- Schakel de Auto-feeder functie in en voer de lengte van uw materiaal in (bij benadering).
Stap 24

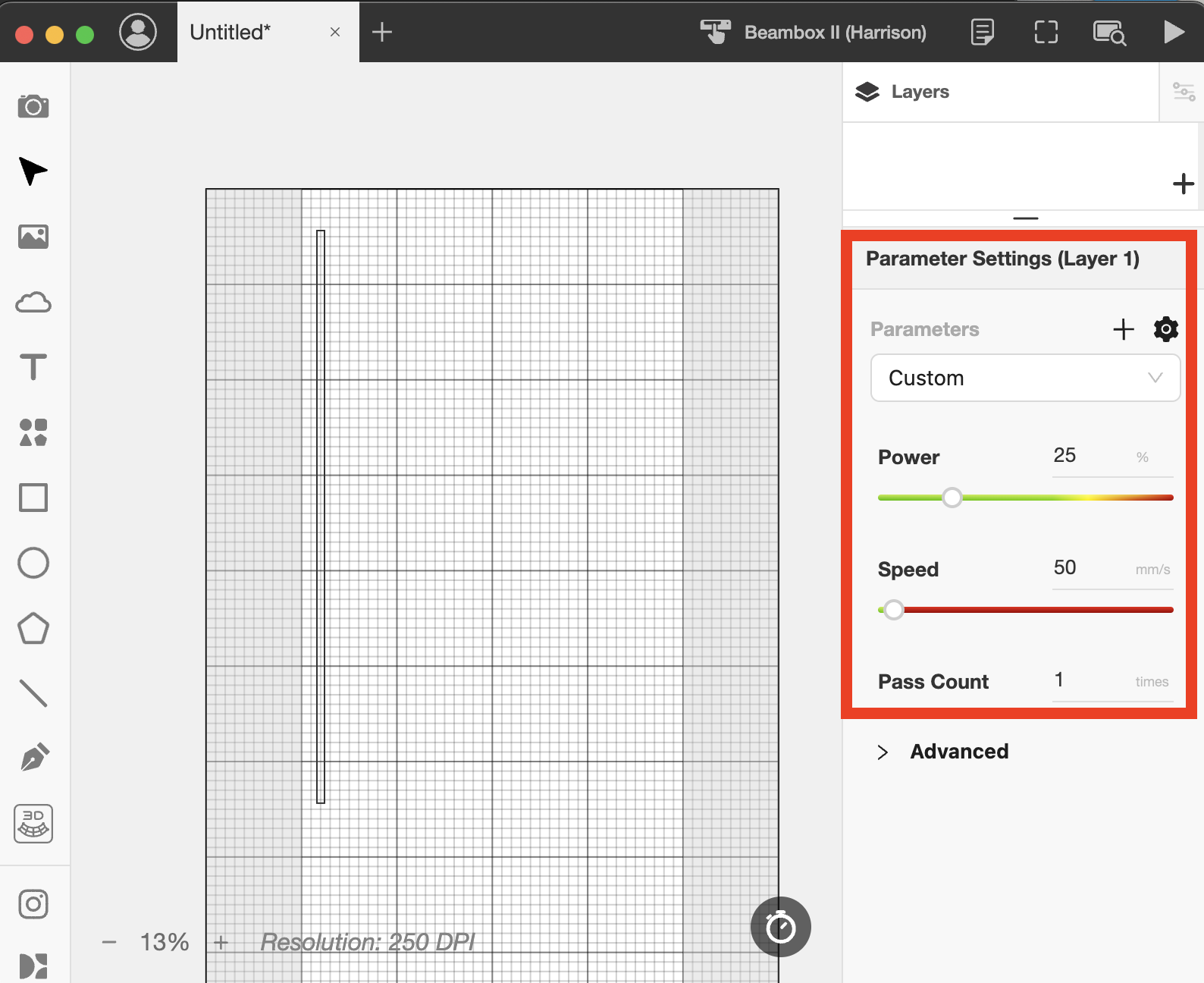

Stel de juiste parameters in op basis van uw materiaal.
Stap 25

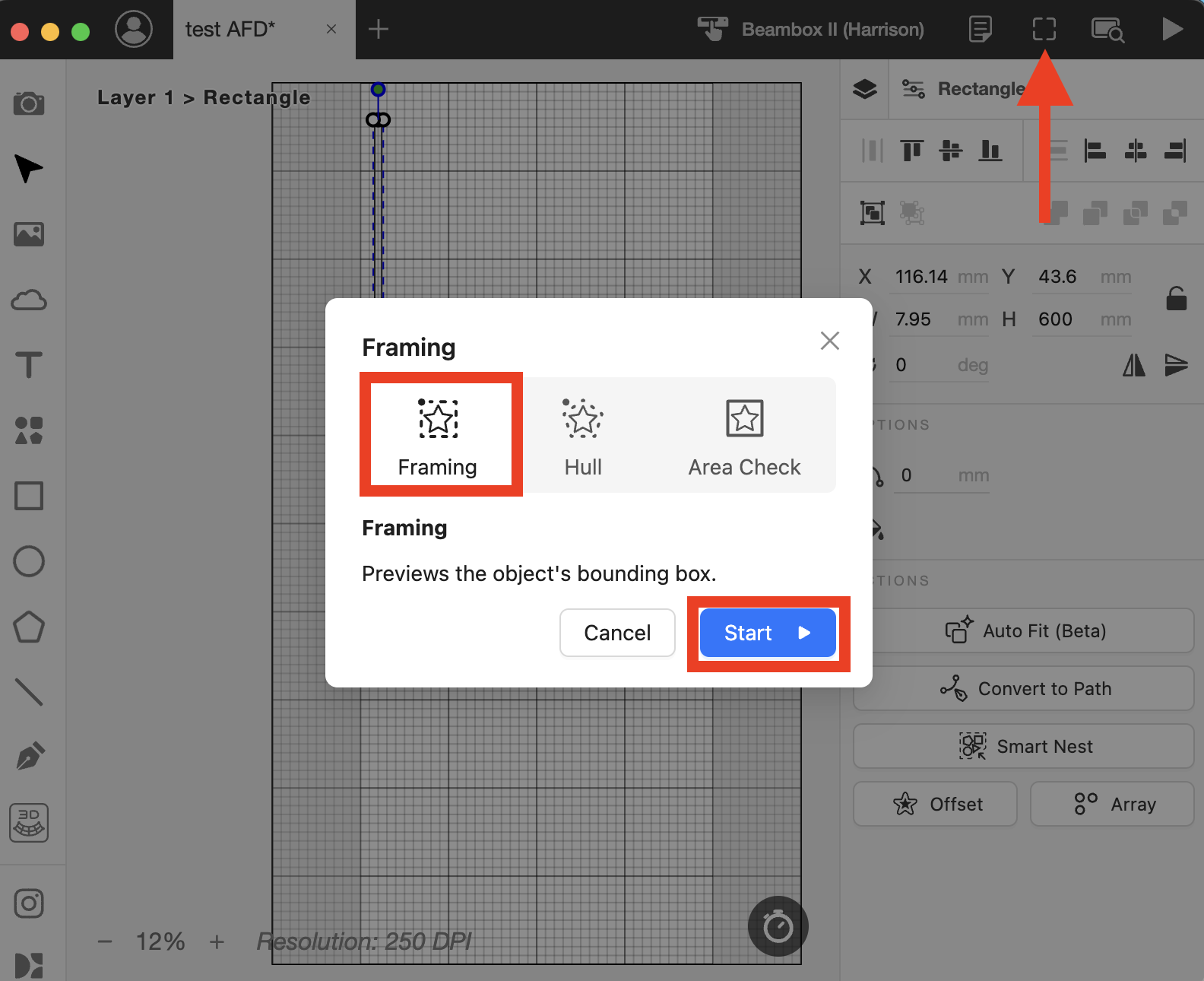

Gebruik "Framing" om een voorbeeld van het graveerpad te bekijken.
Stap 26
Stap 27

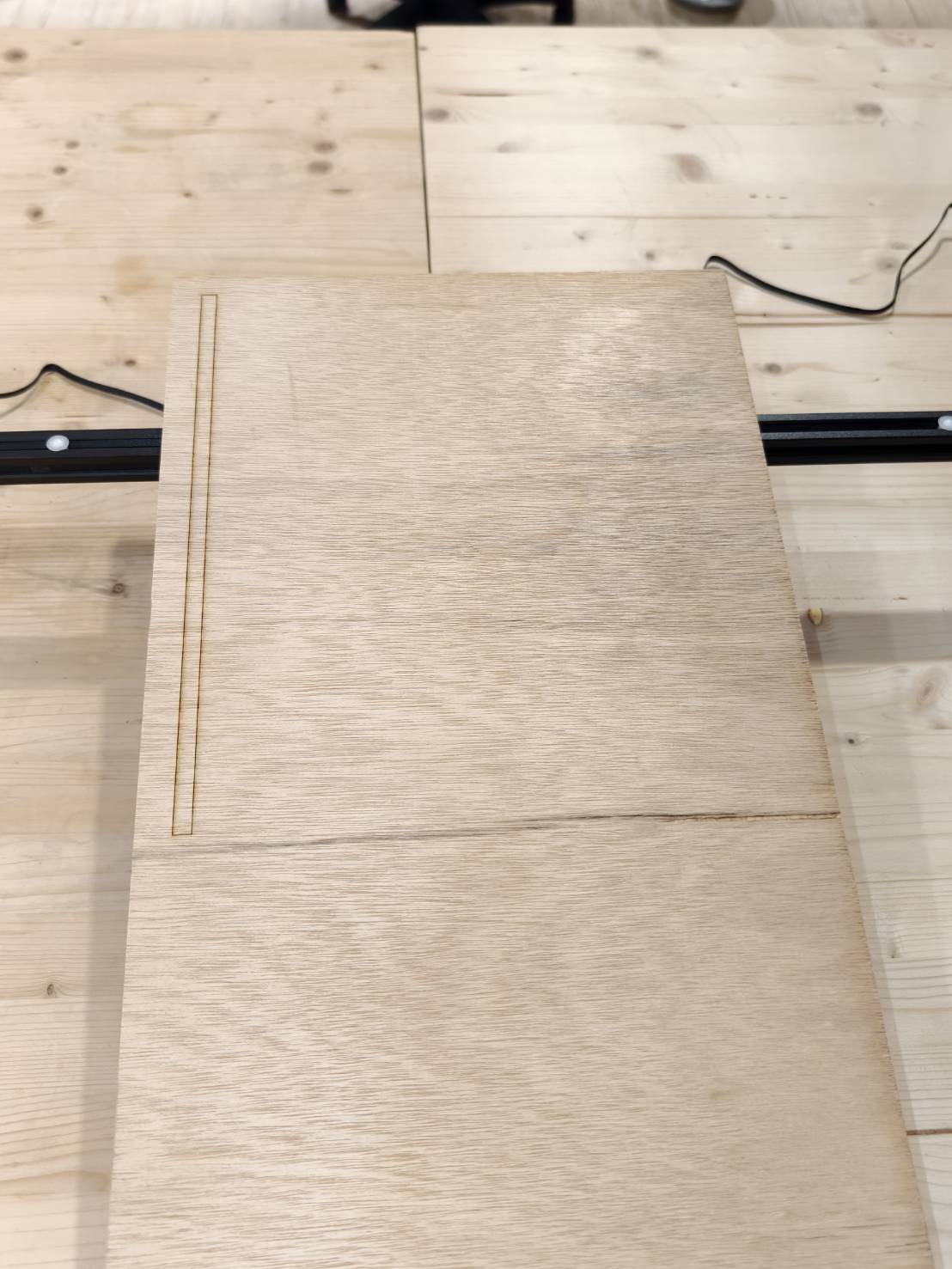

Controleer het resultaat.
#END
