beamo II - 2W IR Infrarood Laser Add-on - Kalibratiehandleiding

⚠︎ Zorg ervoor dat uw Beam Studio en beamo II firmware zijn bijgewerkt naar de nieuwste versie.

Beschrijving

Dit artikel begeleidt u door het kalibratieproces van de 2W IR infraroodlaser add-on.


Wanneer camerakalibratie nodig is
1. Bij het eerste gebruik van de module.
2. Wanneer de machine is verplaatst.
3. Wanneer er een verschil is tussen het cameravoorbeeld en de werkelijke graveerpositie.

Opmerking:
Camerakalibratie is vereist voor het eerste gebruik van de cameravoorbeeldfunctie.

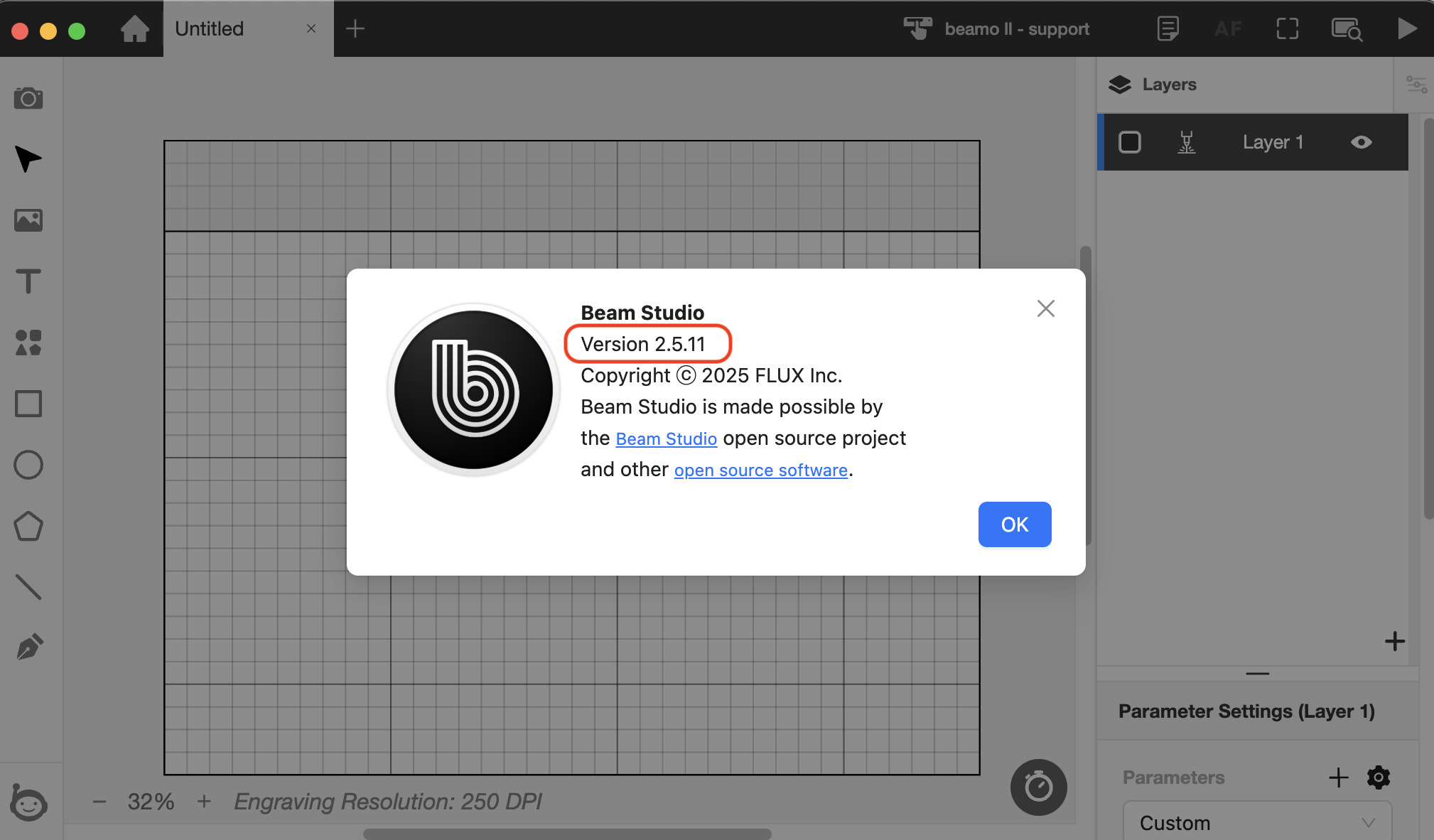

Stap 1 - Controleer de versie van Beam Studio en firmware

• Vereiste softwareversie: Beam Studio 2.5.11 of hoger. (Downloadlink)

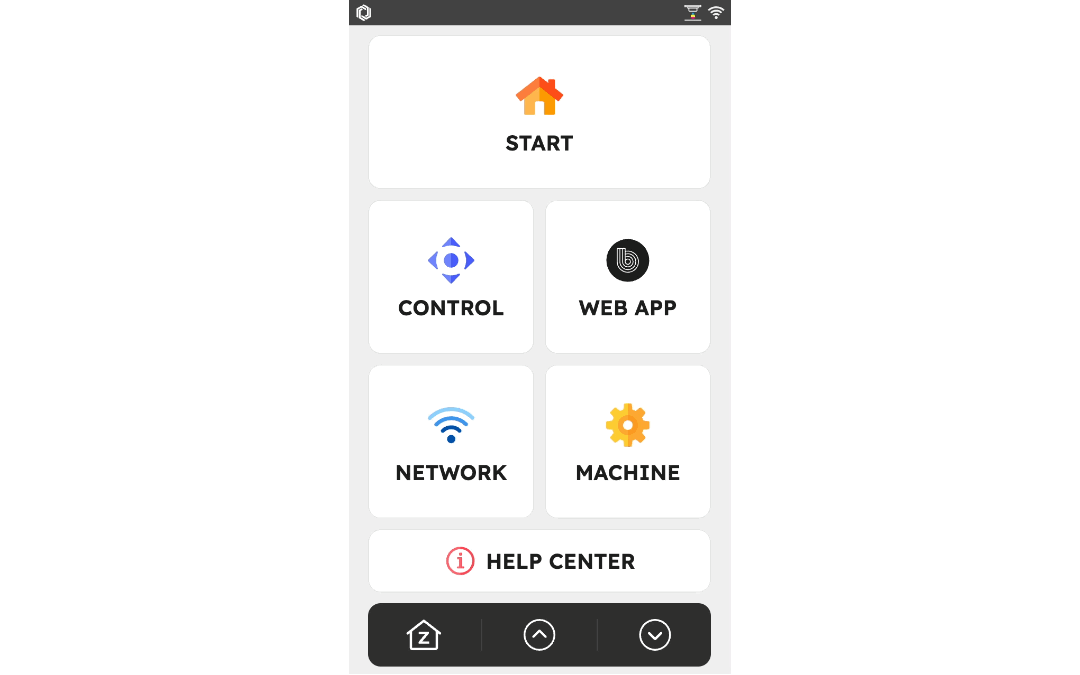

• Vereiste firmwareversie: 6.1.6 of hoger. (Downloadlink)

Stap 2 - Voorbereiding

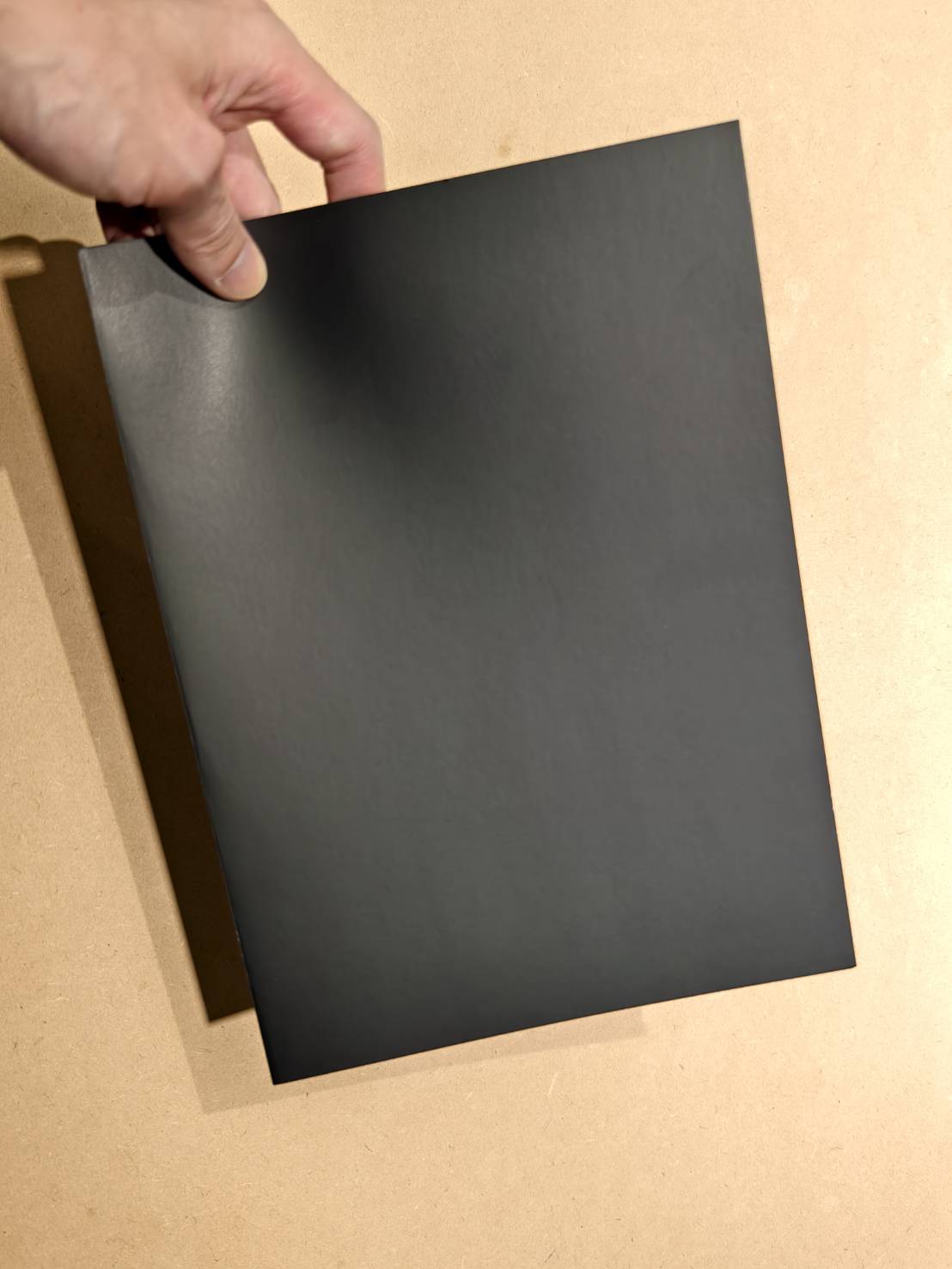

Benodigde materialen:
Een A4 zwart Bristol karton/papier, zwart papier of zwart acryl.

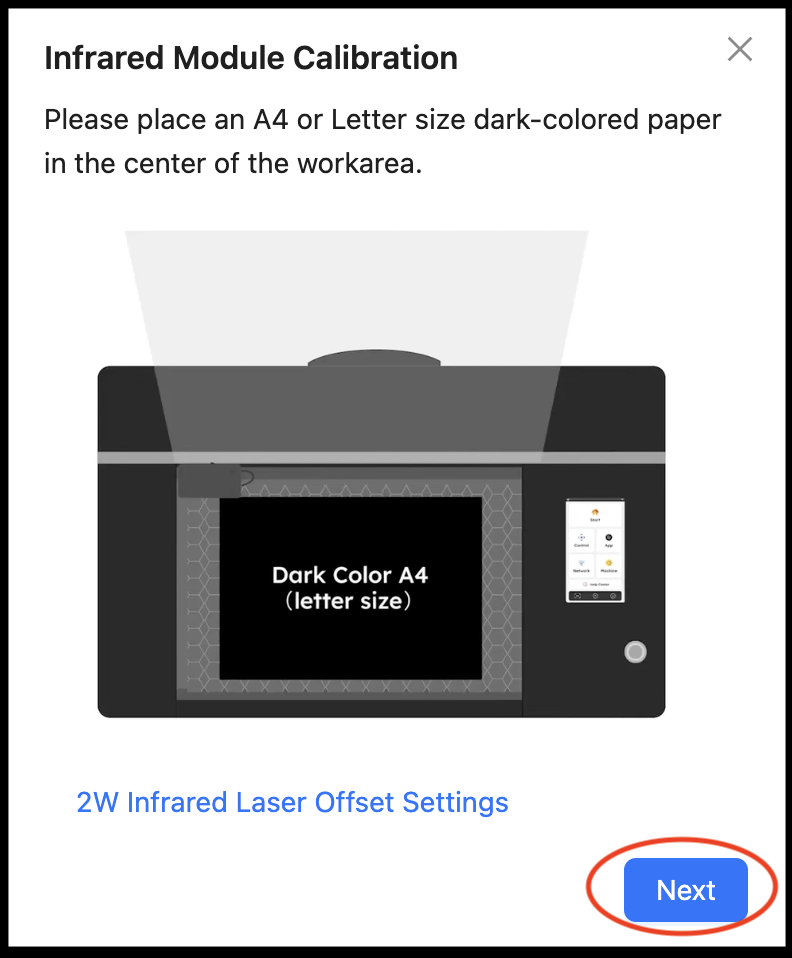

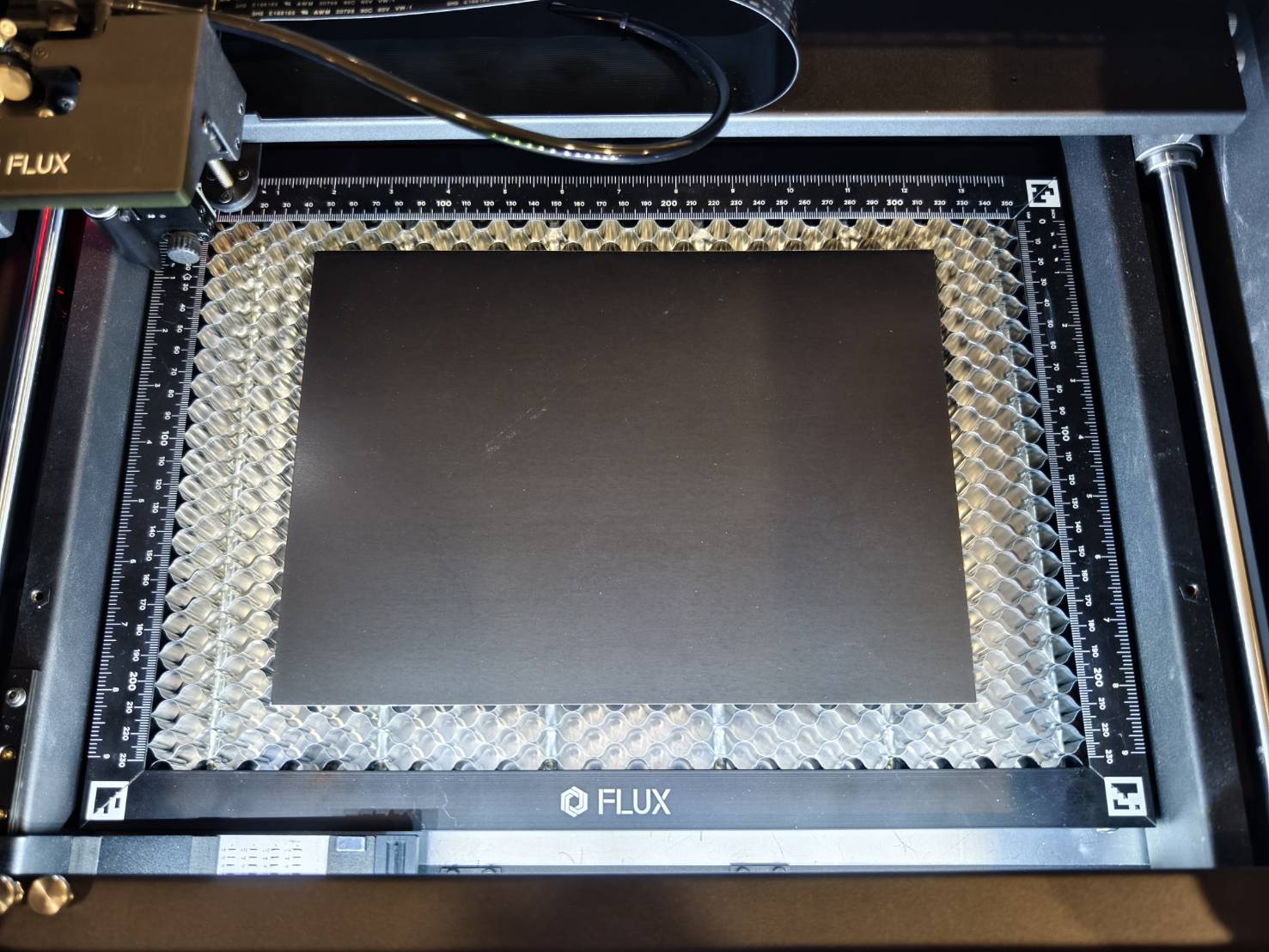

Stap 3 - Plaats het zwarte papier

Plaats het zwarte papier in het midden van het werkgebied.

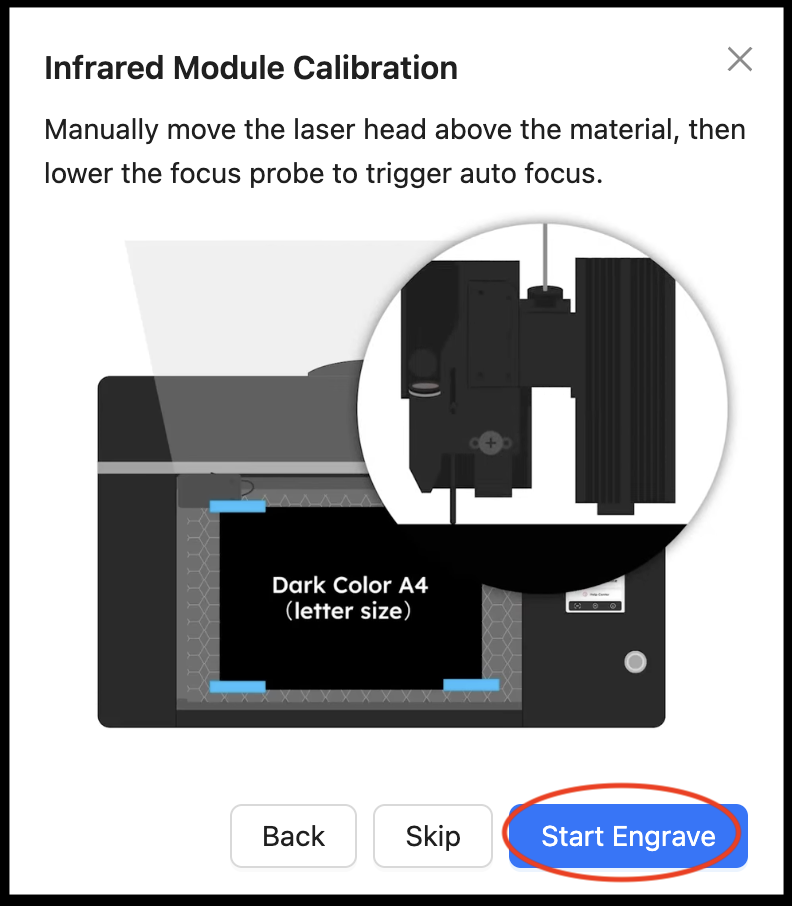

Stap 4 - Voer autofocus uit

Verplaats de laserkop handmatig boven het zwarte papier en laat vervolgens de focussonde zakken om autofocus te activeren.
Sluit daarna de afdekking.

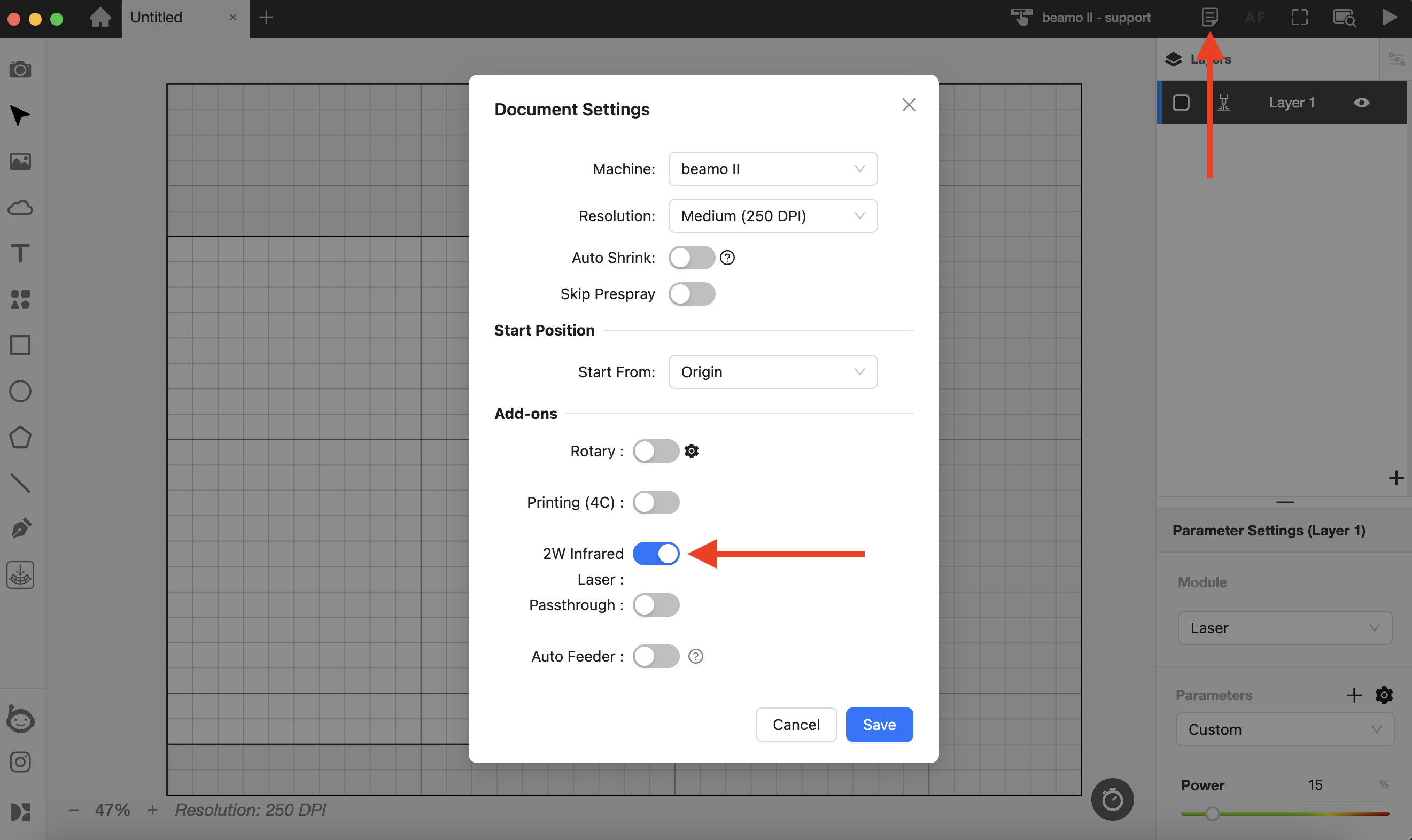

Stap 5 - Activeer de 2W infrarood lasermodule

Start Beam Studio, maak verbinding met uw machine en activeer de 2W IR Infrarood Laser in Documentinstellingen

Stap 6 - Verhoog de helderheid van de camera

Voer een cameravoorbeeld uit en pas de helderheid van de camera aan met de tool onderaan.

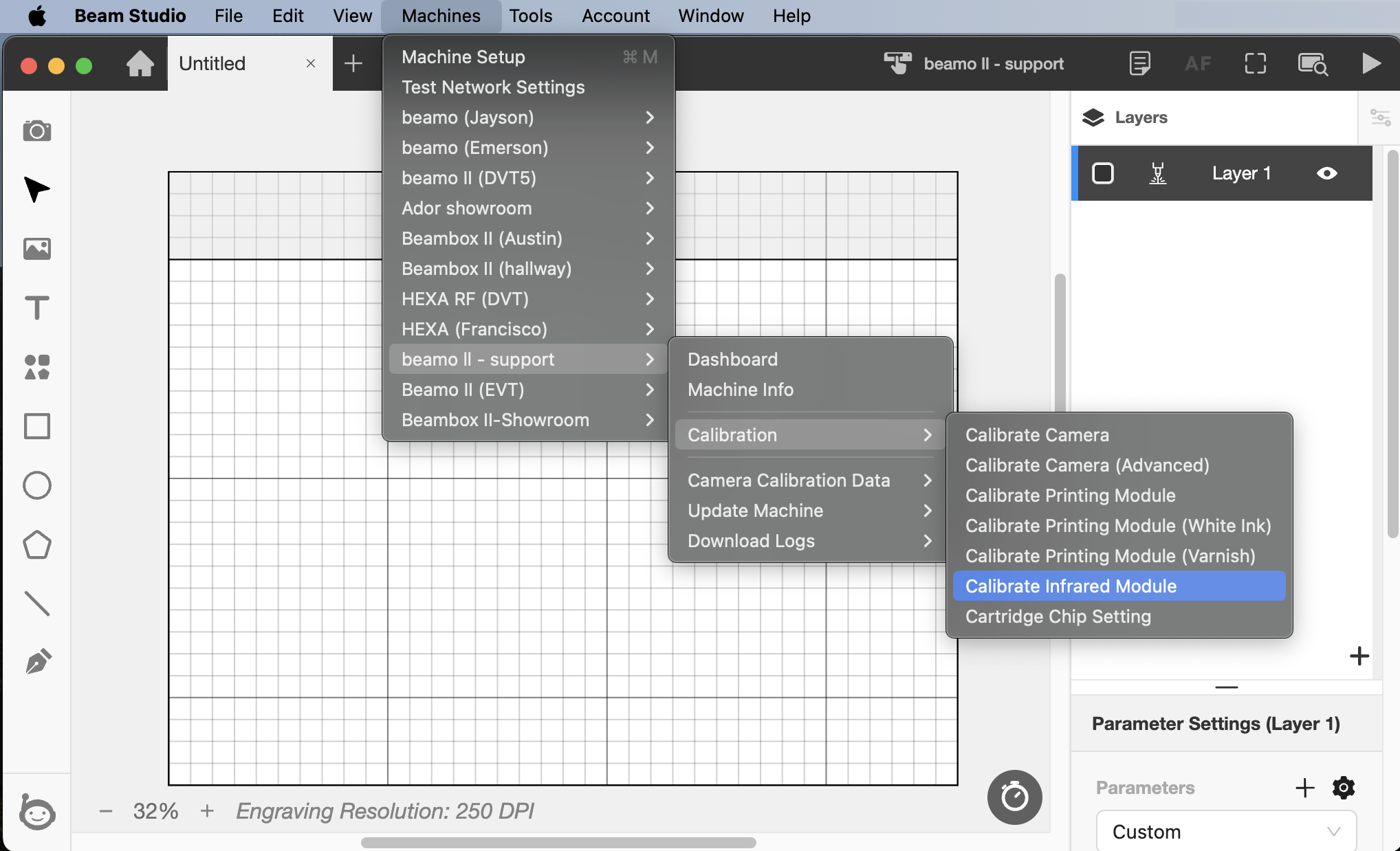

Stap 7 - Start de kalibratie van de infraroodmodule

• Selecteer in de bovenste balk "Machines" >> "Machinenaam" >> "Kalibratie" >> "Infraroodmodule kalibreren".


• Druk op "Volgende" en "Start graveren" en de machine zal automatisch het proces starten.

• Een "+" teken wordt gegraveerd op het zwarte papier. Daarna wordt er een foto gemaakt en weergegeven in de software.

Stap 8 - Lijn het "+" teken uit

Lijn het rode "+" teken uit met het gegraveerde "+" teken. Sleep de foto direct of pas de X & Y waarden aan om het rode teken te verplaatsen.
