4-16 Geavanceerde camerakalibratie

⚠︎ Voordat u begint, zorg ervoor dat uw Beam Studio en beamo II firmware zijn bijgewerkt naar de nieuwste versies.

Beschrijving

Dit artikel begeleidt u door de procedure voor Geavanceerde Camerakalibratie.


Wanneer u de cameramodule moet kalibreren

• Nadat het systeem opnieuw is geflasht.
• Als de cameramodule is vervangen of verplaatst.
• Als het vastgelegde cameravoorbeeld vervormd of abnormaal lijkt.

Stap 1 – Controleer software- en firmwareversies

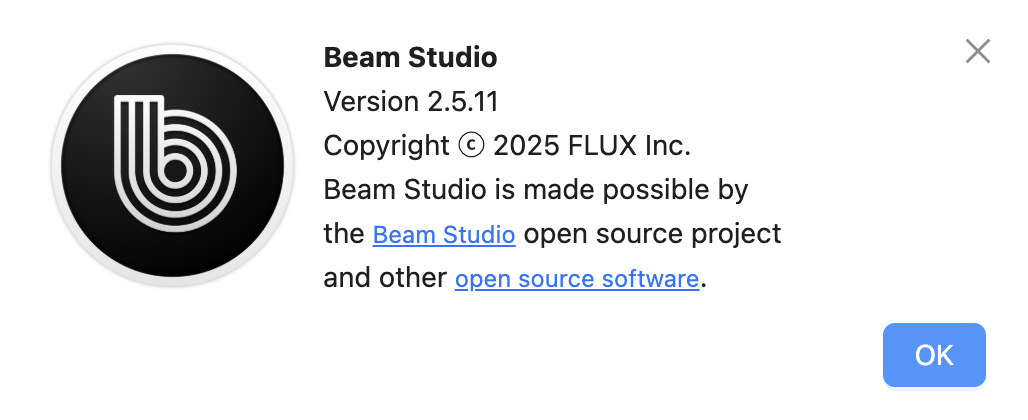

Vereiste Beam Studio-versie: 2.5.11 of hoger

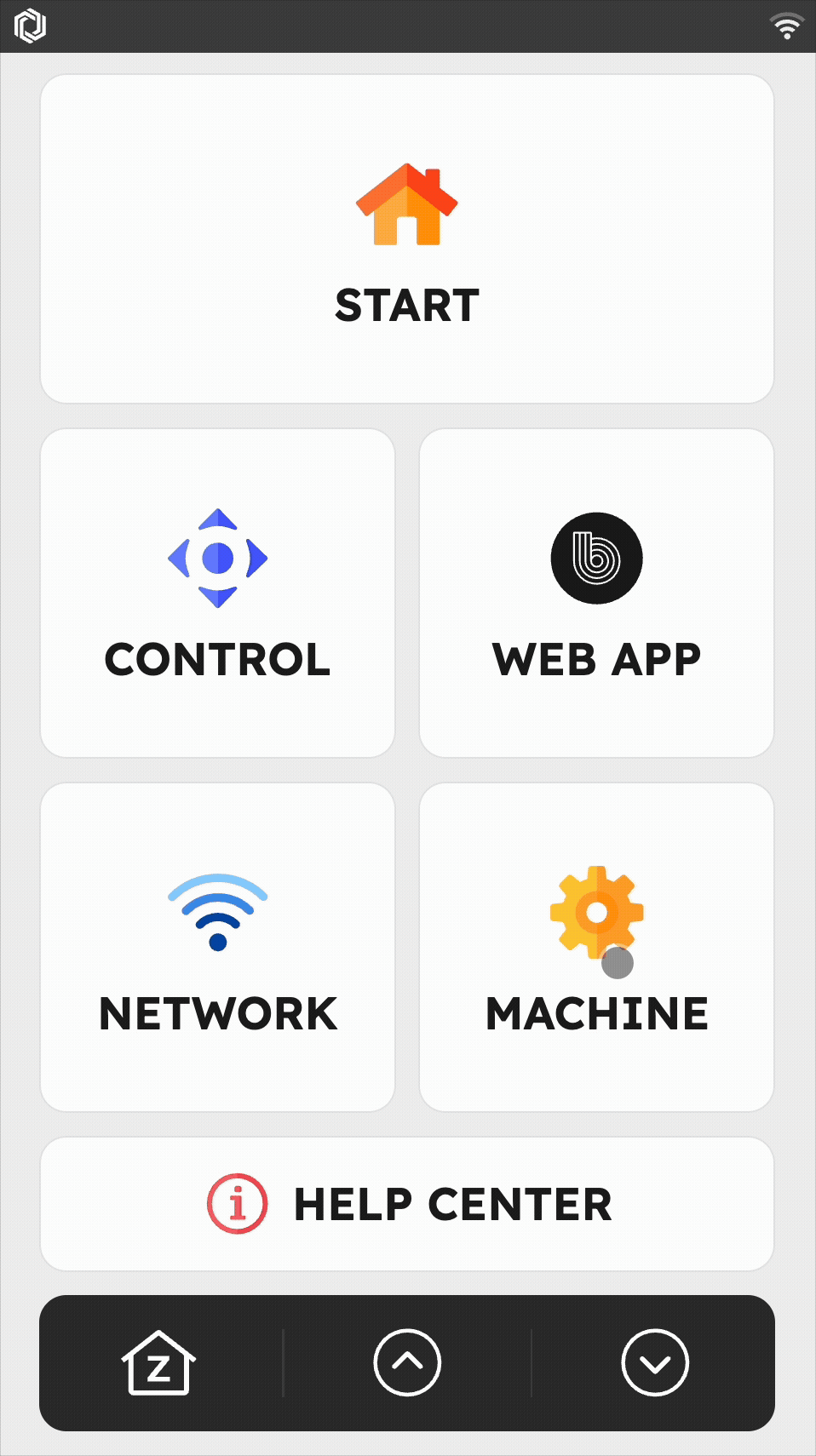

Vereiste firmwareversie: 6.1.6 of hoger

Stap 2 – Start de Geavanceerde Camerakalibratie

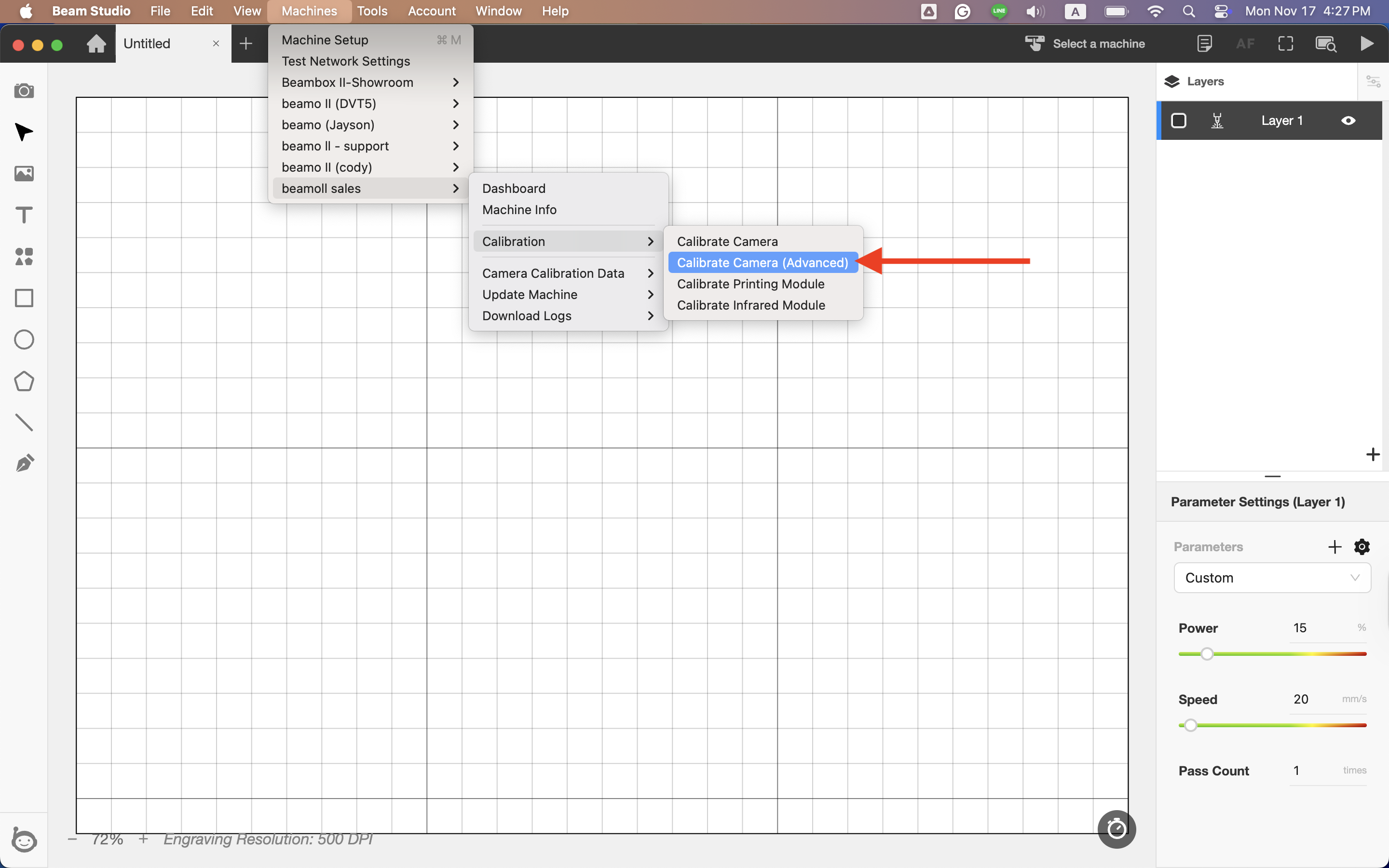

Navigeer in de bovenste werkbalk naar:
Machine → [Uw machinenaam] → Kalibratie → Camerakalibratie (Geavanceerd)

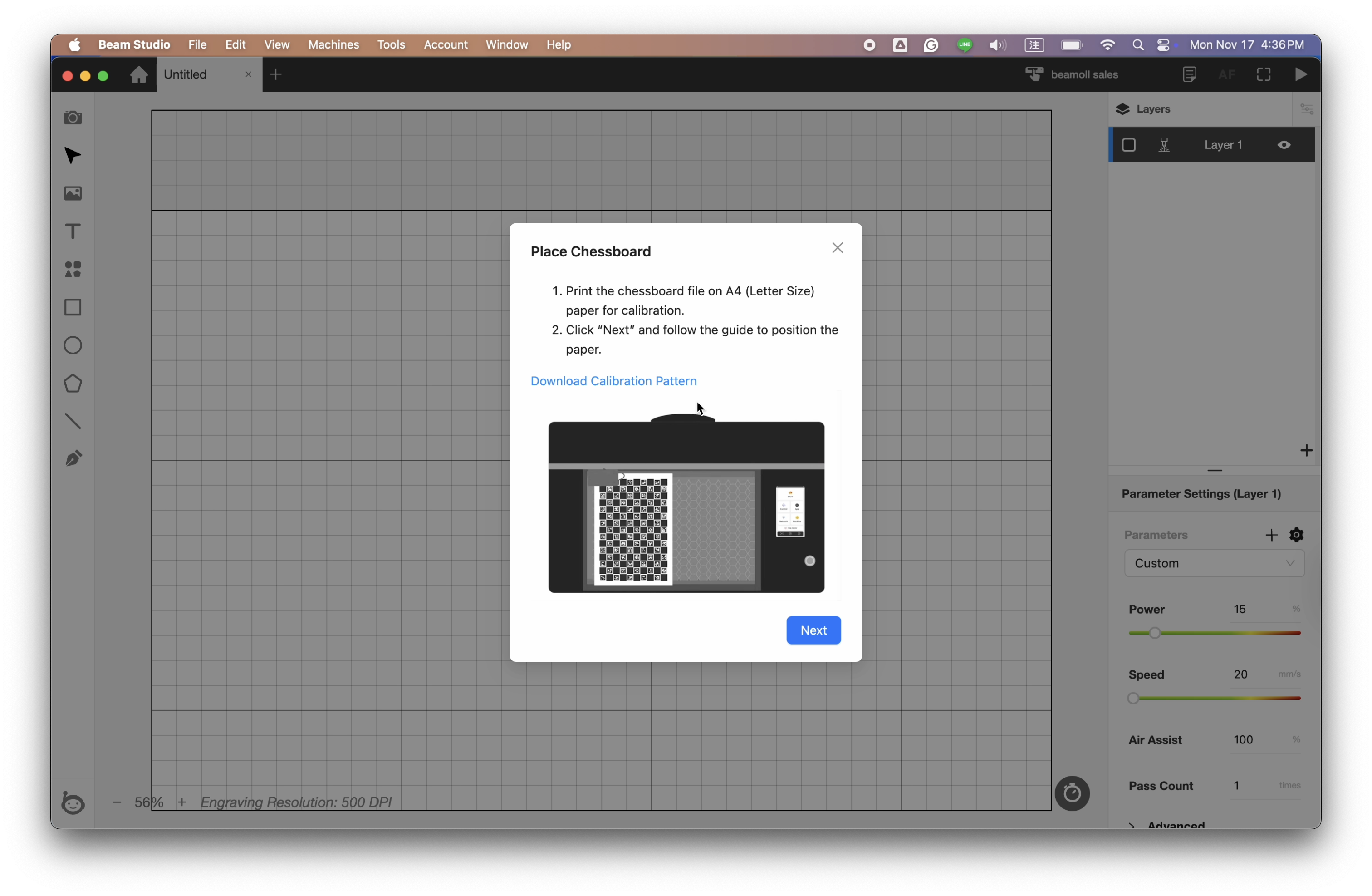

Stap 3 – Bereid het schaakbordvel voor

Benodigde materialen:
Eén vel A4 wit papier

Print het kalibratiepatroon:

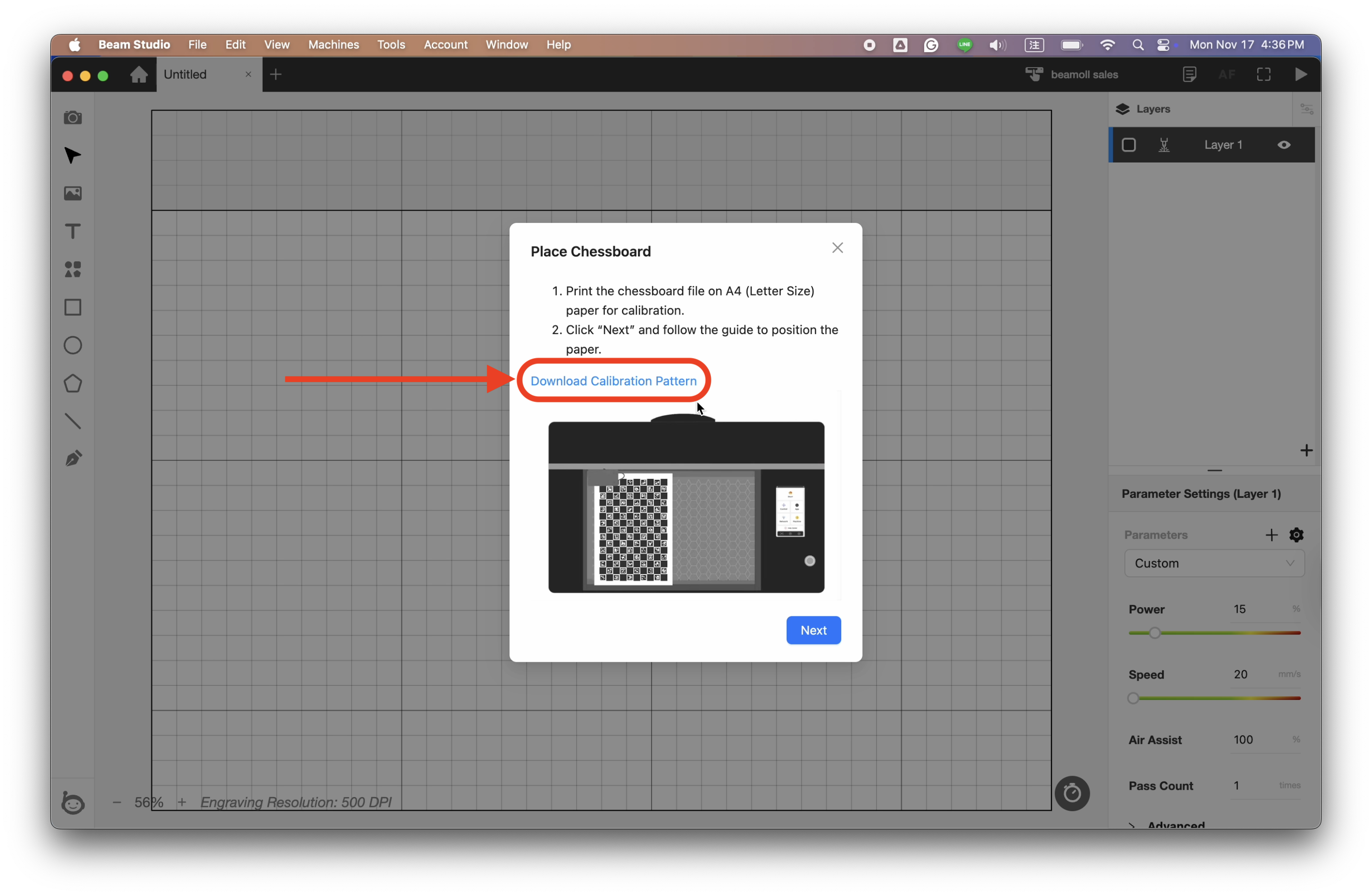

Download het kalibratiepatroon en print het op A4-papier.

Stap 4 – Positioneer het schaakbord

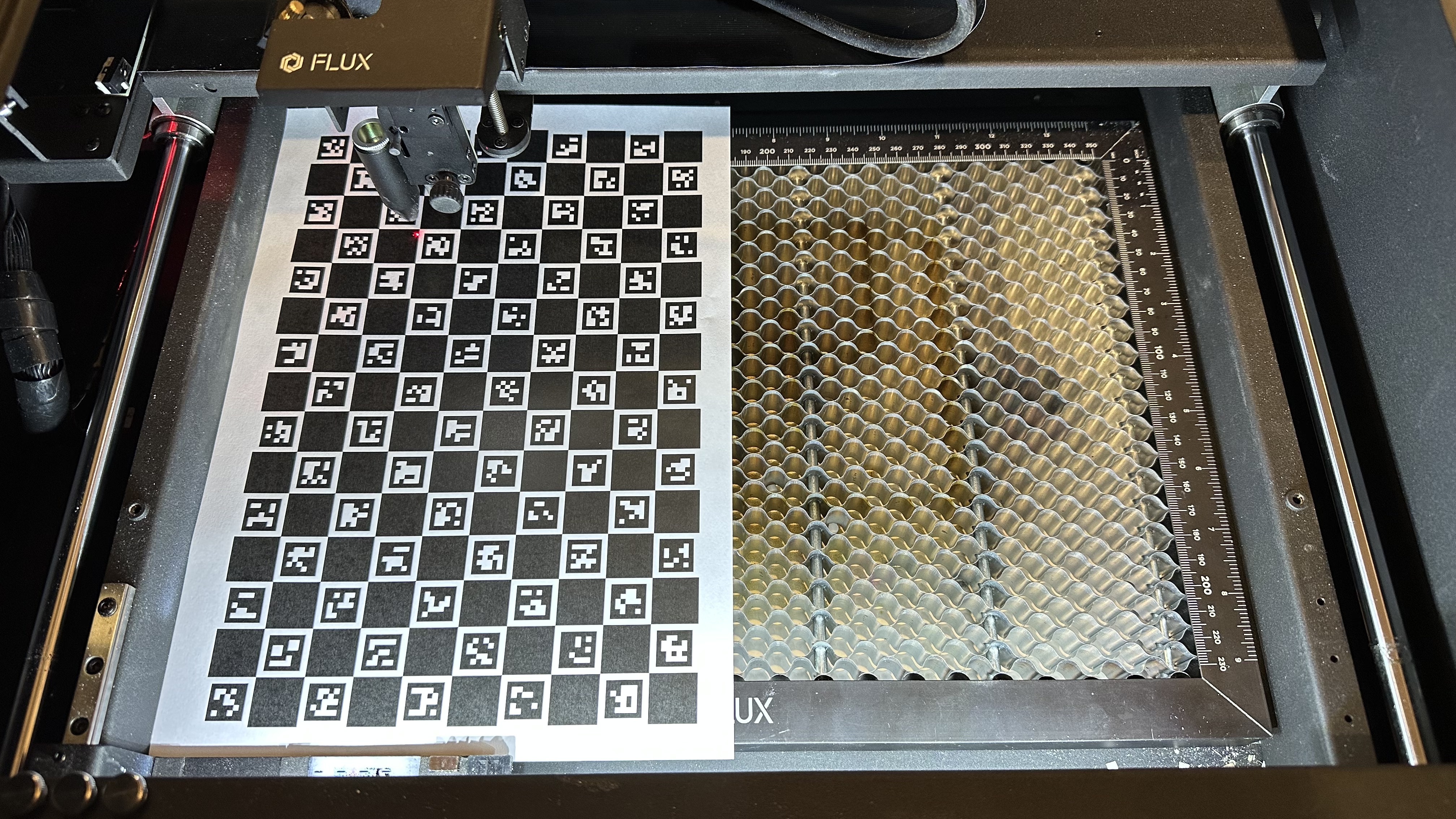

4-1 Plaats het geprinte schaakbord verticaal aan de linkerkant van het werkgebied.

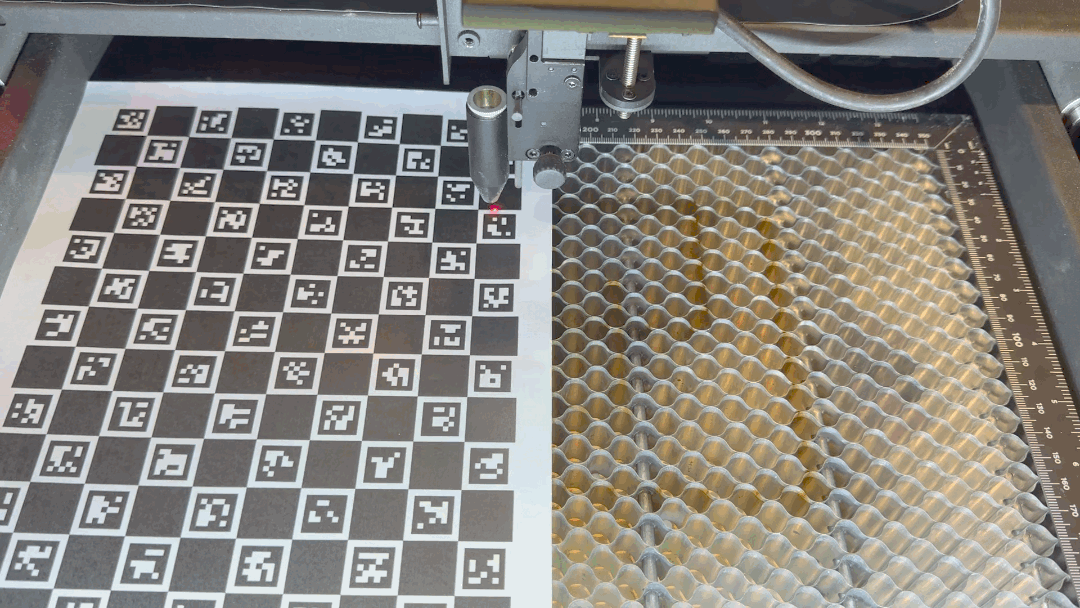

4-2 Verplaats de laserkop boven het kalibratiepatroon, laat de sonde zakken om te focussen en klik op "Volgende."

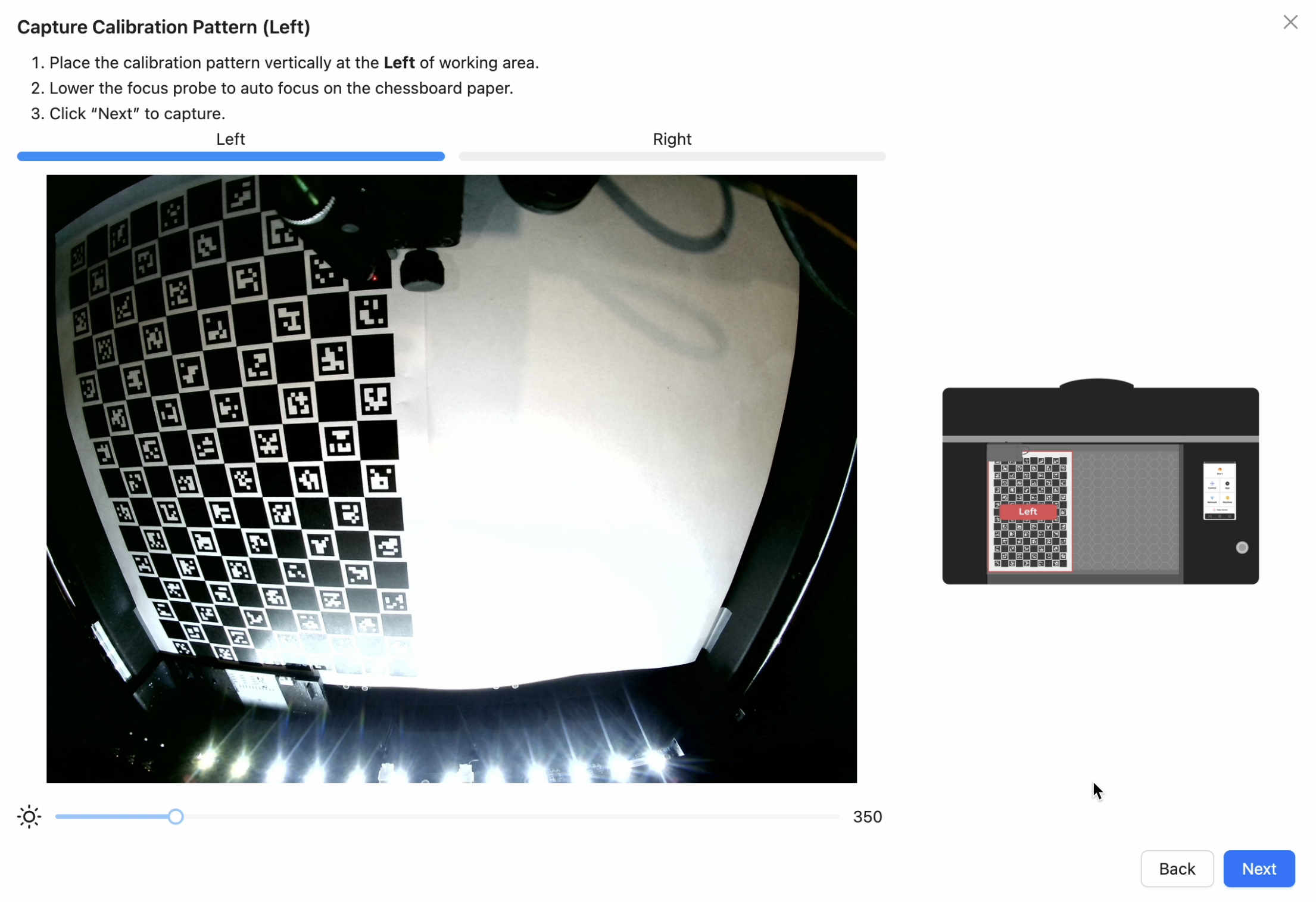

Stap 5 – Leg het kalibratiepatroon vast (links)

Zorg ervoor dat het patroon volledig zichtbaar is in de voorvertoning en klik vervolgens op "Volgende."

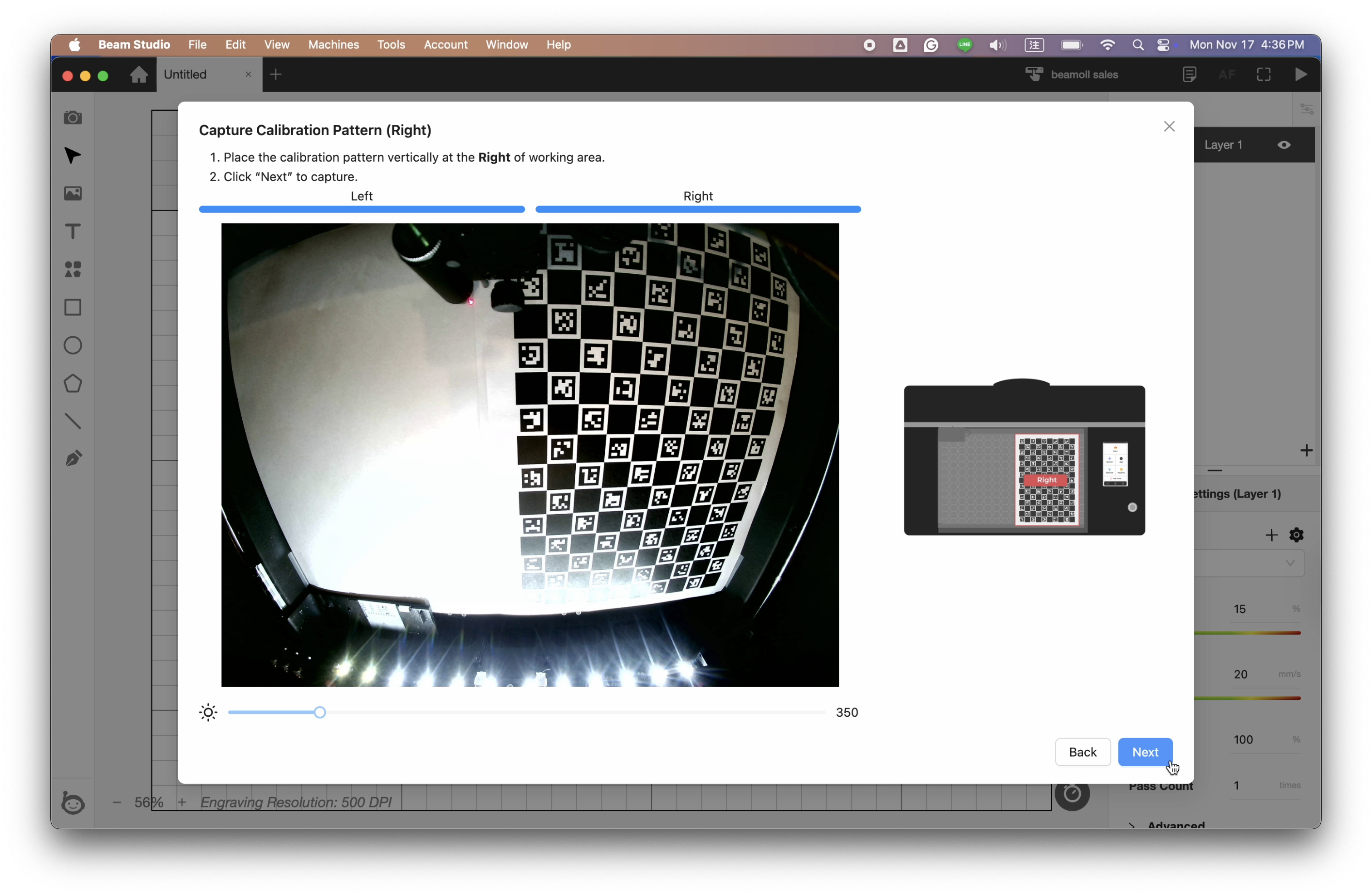

Stap 6 – Leg het kalibratiepatroon vast (rechts)

Plaats het kalibratiepatroon verticaal aan de rechterkant van het werkgebied.

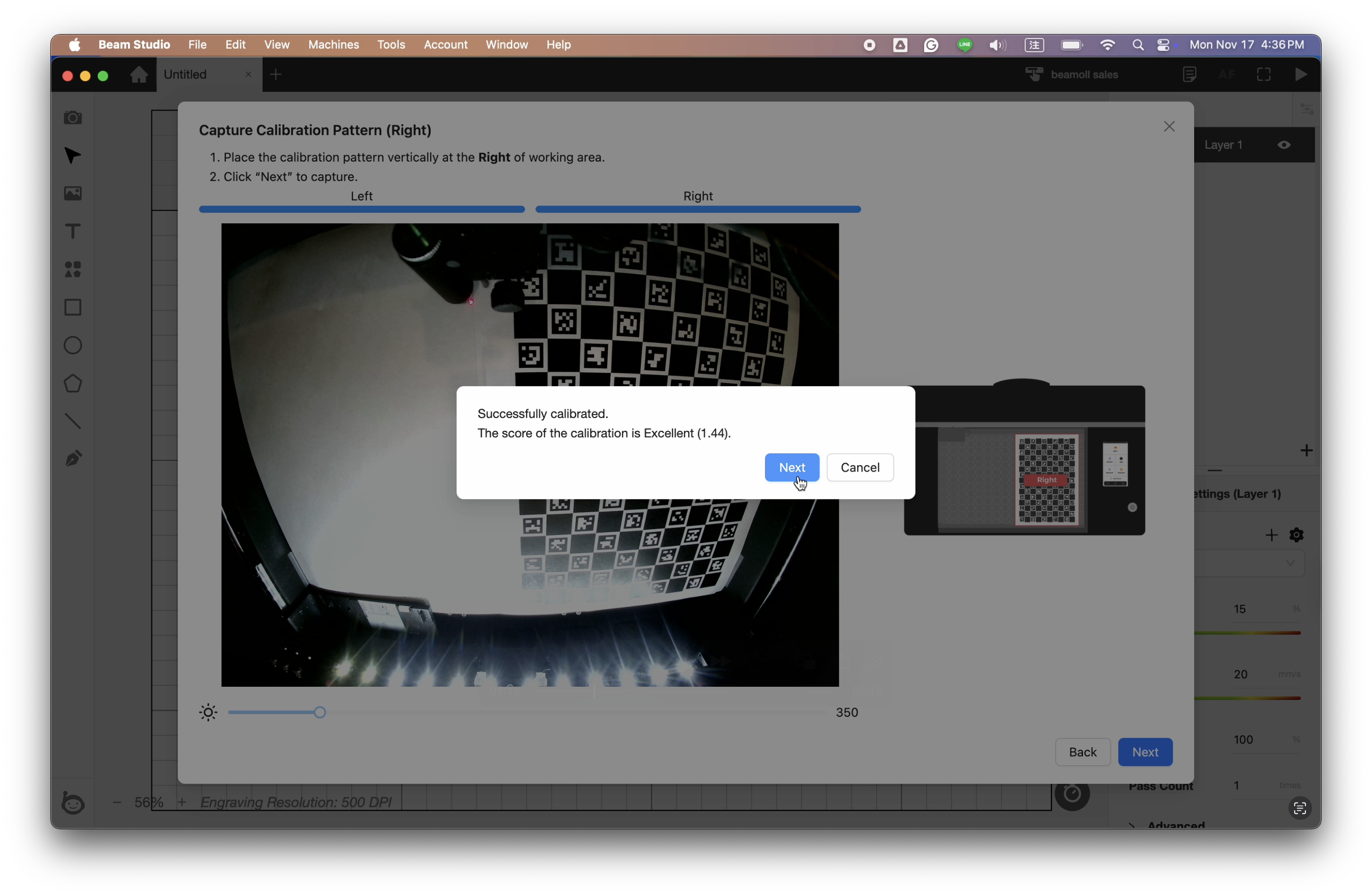

Wanneer het volledig zichtbaar is in de voorvertoning, klik op "Volgende."Zodra de kalibratiescore Uitstekendtoont, ga verder door op "Volgende" te klikken.
Als er een afwijkende score verschijnt, maak de foto opnieuw totdat een geldig resultaat is verkregen.

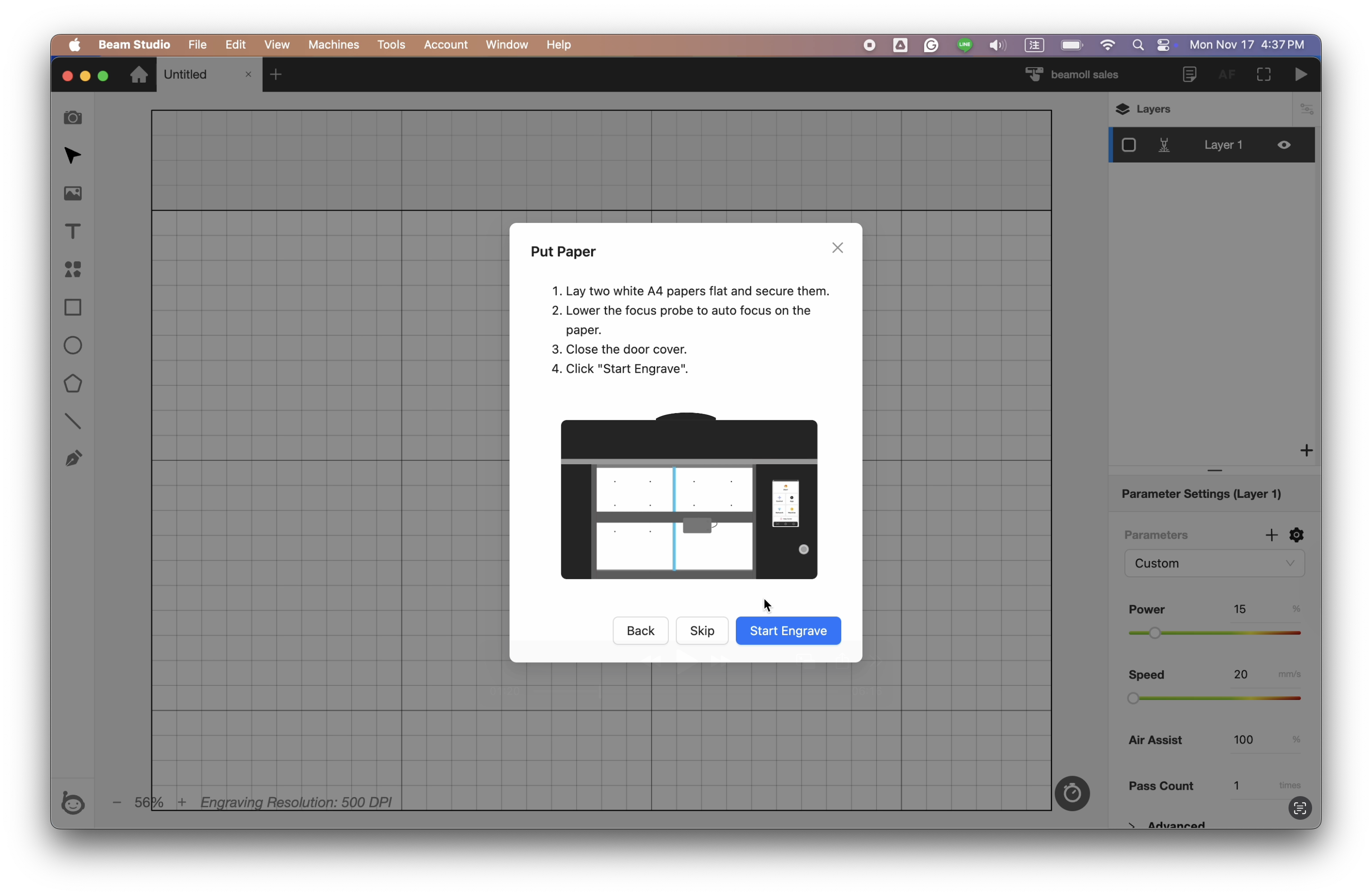

Stap 7 – Graveer de kalibratiemerktekens

7-1 Bereid twee vellen A4-papier voor en plak ze aan elkaar om een oppervlak te vormen van ongeveer 19–28 cm hoog en 31–40 cm breed, of gebruik een lichtgekleurd houten bord van vergelijkbare afmetingen.

7-2 Plaats het voorbereide vel in de machine en bevestig alle vier de hoeken met afplaktape.

7-3 Klik om te beginnen met het graveren van de kalibratiemerktekens.

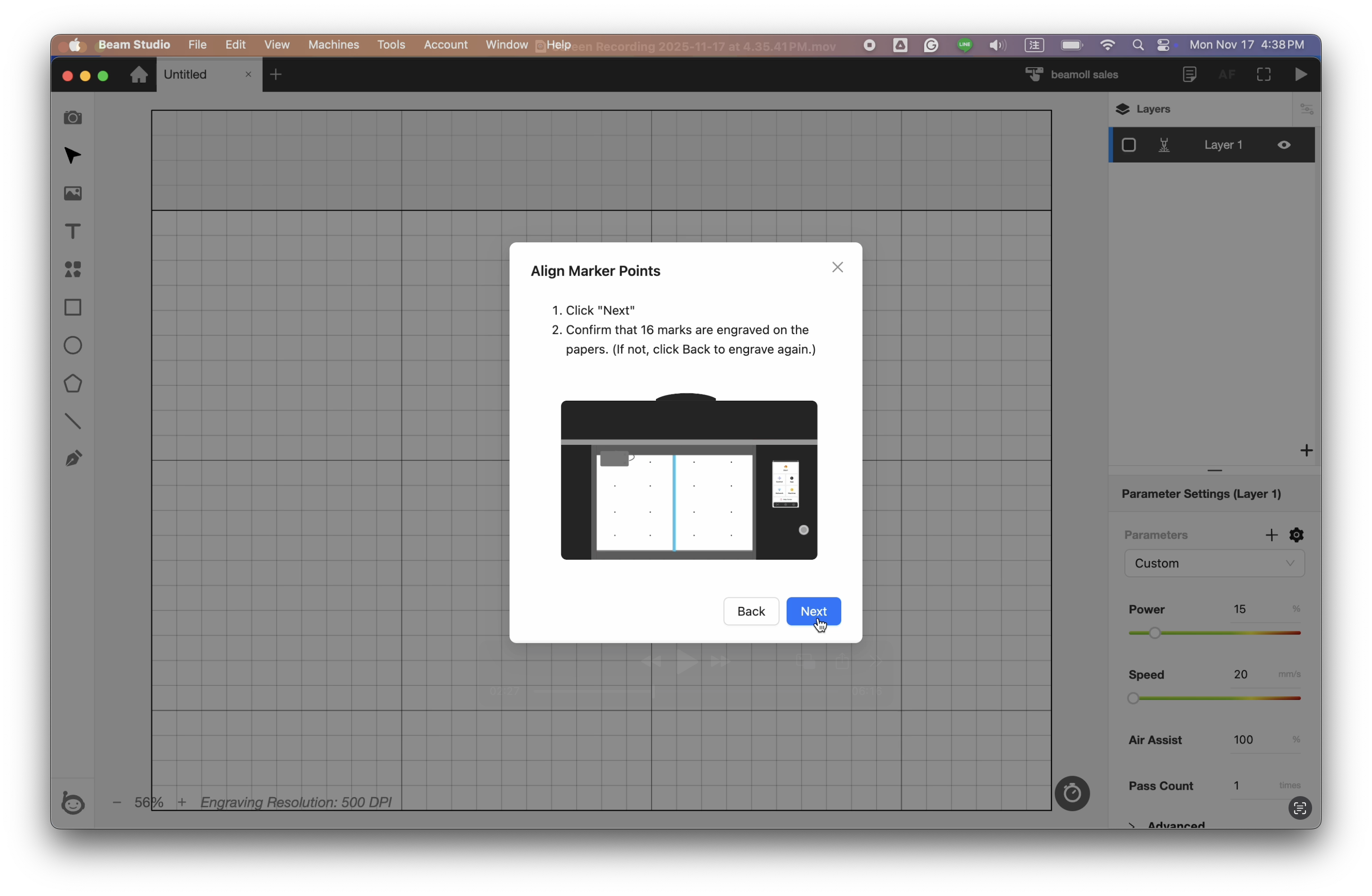

7-4 Nadat u hebt bevestigd dat alle 16 punten zijn gegraveerd, klik op "Volgende."

Stap 8 – Lijn de markeringspunten uit

Zoom in, zoom uit of pas de belichting naar behoefte aan om de rode markeringen zorgvuldig uit te lijnen zodat ze precies overlappen met de gegraveerde punten.
