FLUX beamo II LSO Training

Introductie

Voor de veilige bediening van uw FLUX beamo II is een getrainde Laser Safety Officer (LSO) vereist. FLUX heeft met laserexperts samengewerkt om deze FLUX beamo II LSO-trainingsmaterialen te ontwikkelen, zodat u aan uw LSO-verantwoordelijkheden kunt voldoen en uw FLUX beamo II veilig kunt bedienen.



Het eerste document, de FLUX beamo II LSO-training, bestaat uit drie delen:

• Het eerste gedeelte, "Veilige bediening van de FLUX beamo II", beschrijft de procedures voor een veilige bediening.
• Het tweede gedeelte, "Verantwoordelijkheden van de Laser Safety Officer", beschrijft uw rol als Laser Safety Officer voor uw FLUX beamo II.
• Het derde gedeelte, "Over lasers en laserveiligheid", beschrijft algemene informatie over lasers en laserveiligheid, evenals de regelgeving met betrekking tot lasers.

Het tweede document, "FLUX beamo II Laserveiligheidsprogramma", is een laserveiligheidsprogrammadocument dat u als LSO voor uw FLUX beamo II kunt overnemen.

Het derde document, "FLUX beamo II Standaard Werkprocedure voor Lasers", is een SOP-document dat u kunt overnemen en dat deel uitmaakt van het FLUX beamo II Laserveiligheidsprogramma.

Het vierde document, "Waarschuwingsbord", is een bord dat u kunt gebruiken als nalevingsmaatregel zoals beschreven in de SOP, indien u besluit uw FLUX beamo II niet onder Klasse 1-omstandigheden te bedienen.



Veilige bediening van de FLUX beamo II:

Klasse 1-omstandigheden

Uw FLUX beamo II is een Klasse 4-laser. Bepaalde veiligheidsmaatregelen kunnen echter "Klasse 1-omstandigheden" rondom de laser creëren. Klasse 1-omstandigheden betekenen dat de omstandigheden tijdens normale werking geen schadelijke stralingsniveaus kunnen produceren.

Dit betekent dat als u ervoor kiest om de beamo II Extension Base in de niet-doorvoer opstelling te gebruiken zoals hieronder beschreven, aanvullende beschermingsmaatregelen zoals veiligheidsbrillen, borden en waarschuwingslichten niet noodzakelijk zijn.

Echter, zelfs onder Klasse 1-omstandigheden moet elke persoon die de FLUX beamo II gebruikt de gebruikershandleiding en alle instructies in de FLUX App lezen en naleven.

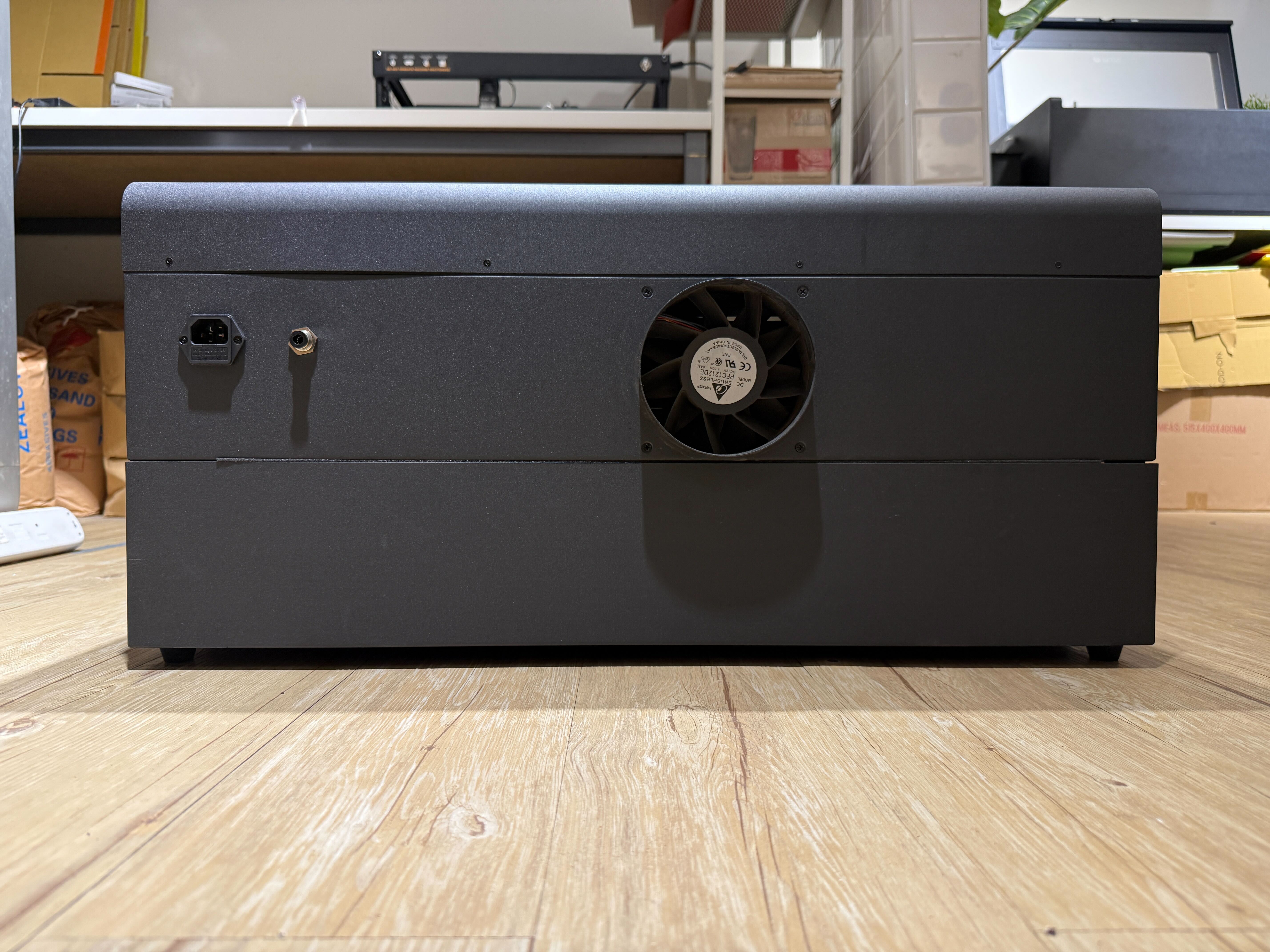

beamo II Extension Base niet-doorvoer opstelling

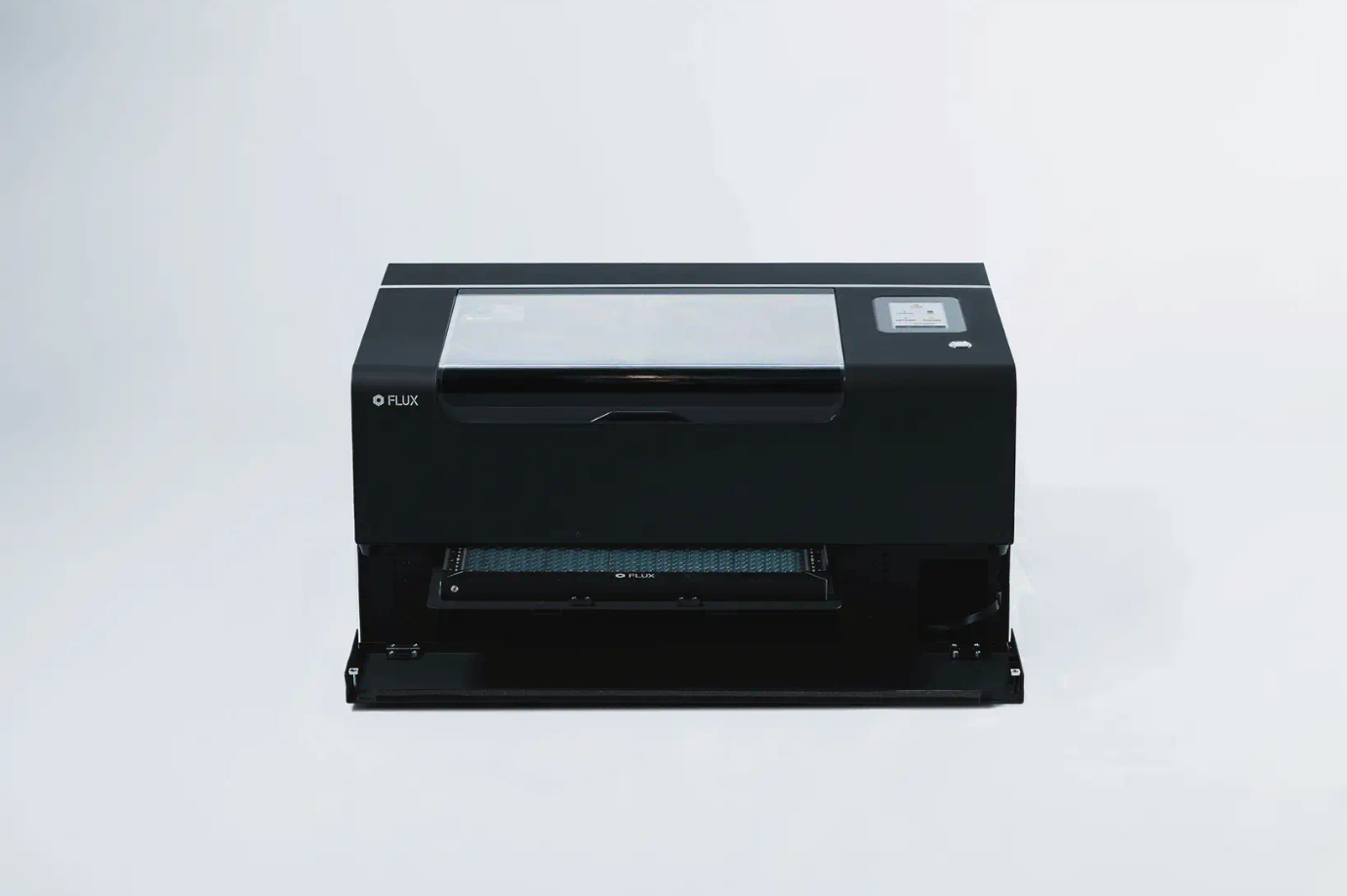

De beamo II Extension Base niet-doorvoer opstelling is beschikbaar voor uw FLUX beamo II.

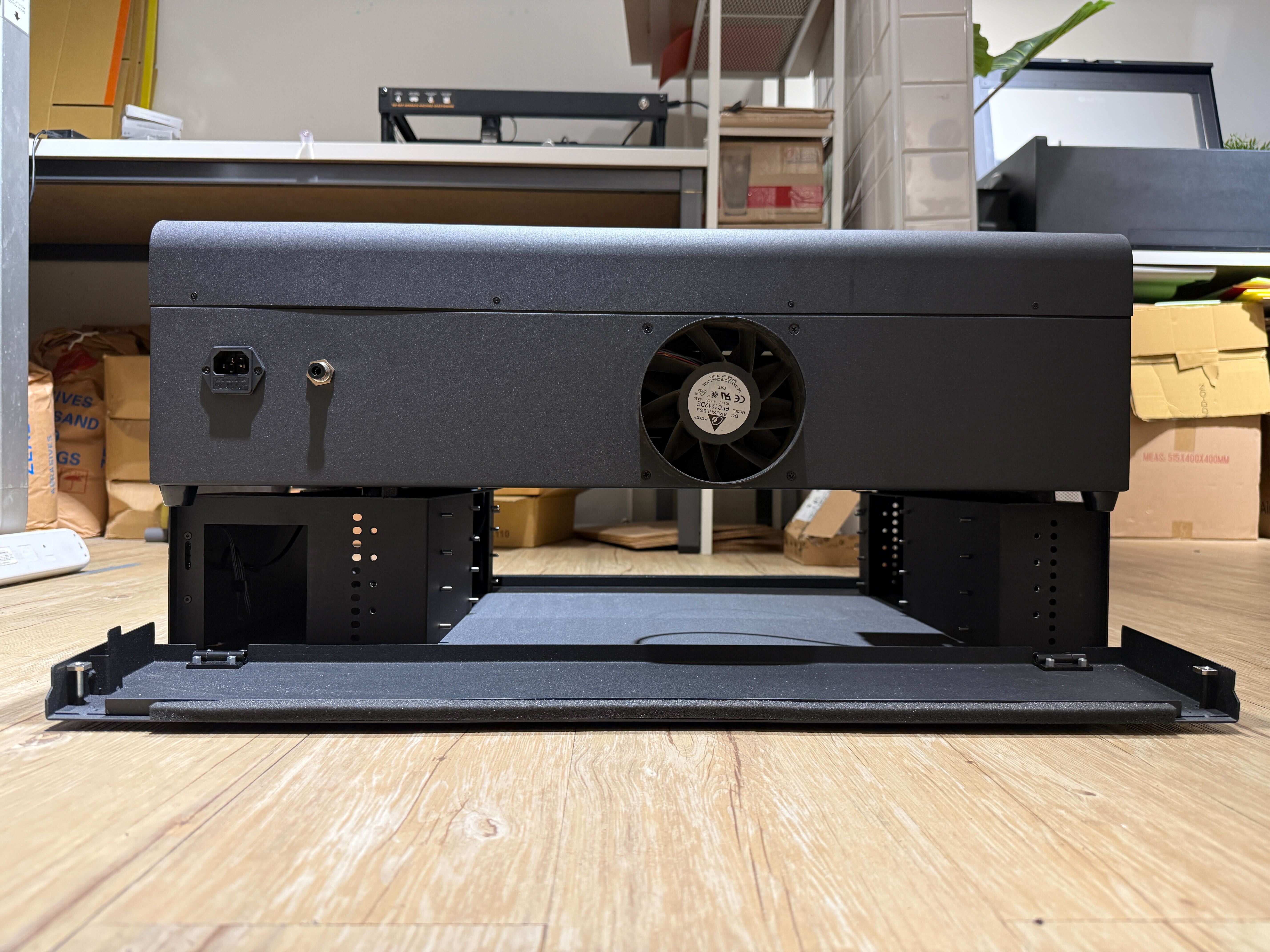

In de niet-doorvoer opstelling worden de voor- en achterkap van de basis geïnstalleerd en dienen als straalblokkeringen voor de doorvoeropeningen.

Wanneer de doorvoerfunctie van de FLUX beamo II niet in gebruik is, kunnen deze worden afgesloten met de voor- en achterkappen. Zie de foto's hieronder.

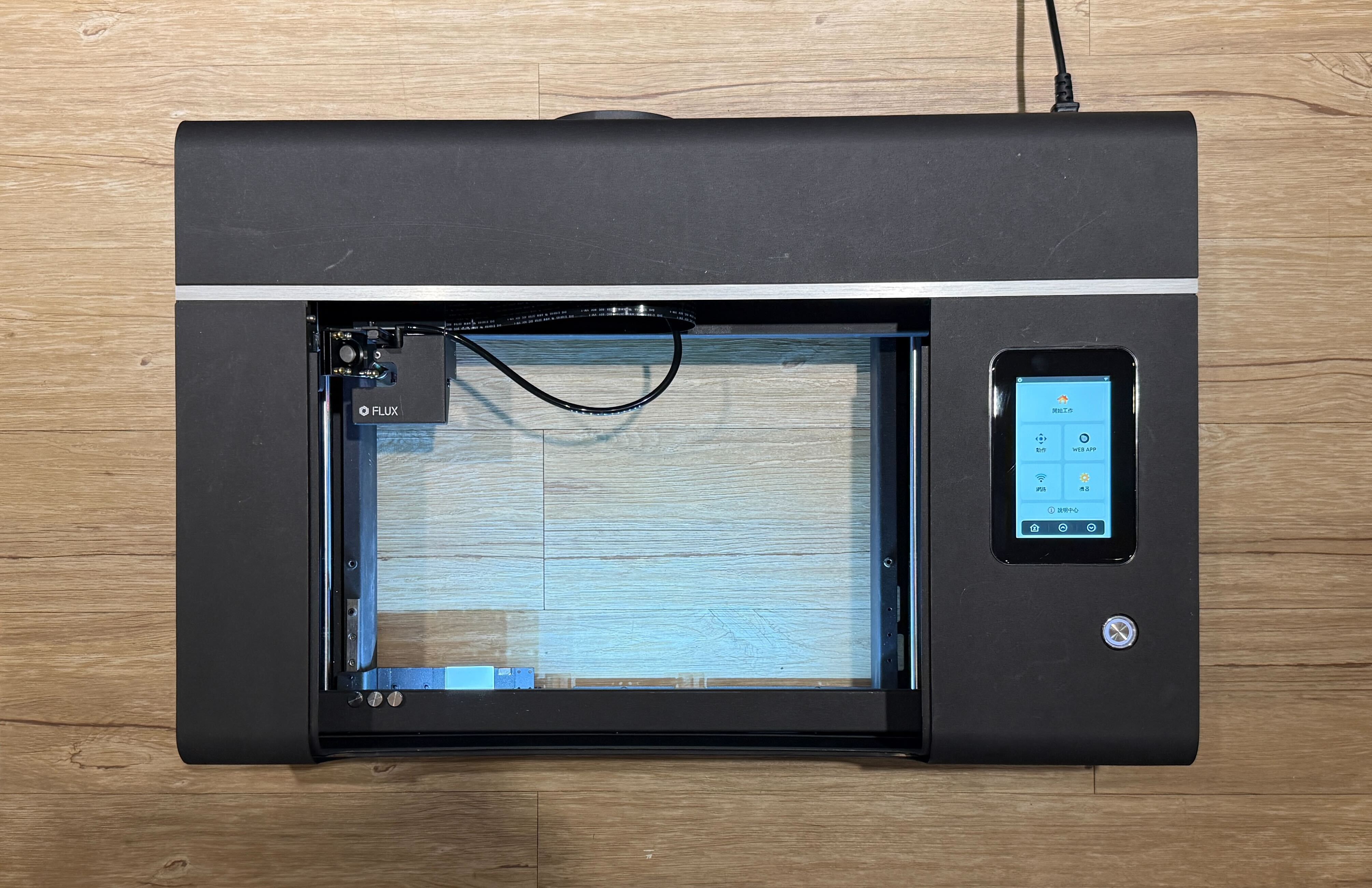

Wanneer de beamo II Extension Base is geïnstalleerd in een niet-doorvoer opstelling en alle instructies in de handleiding en de FLUX-software Beam Studio worden gevolgd, gelden er Klasse 1-omstandigheden en zijn er geen verdere laserveiligheidsmaatregelen vereist buiten naleving van de handleiding en FLUX-software Beam Studio.

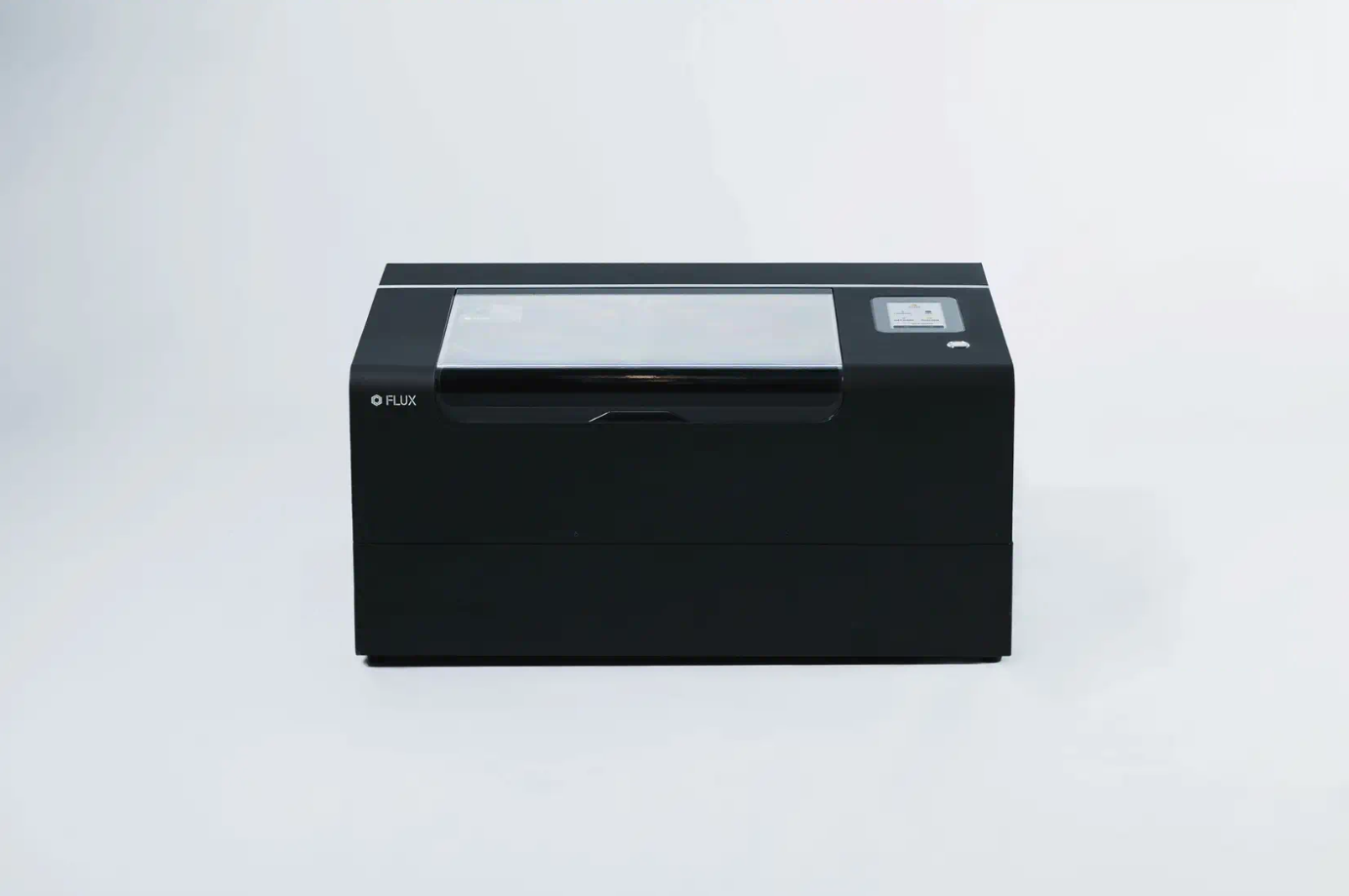

Doorvoer opstelling	Niet-doorvoer opstelling



Bediening buiten Klasse 1-omstandigheden

Als uw FLUX beamo II niet onder Klasse 1-omstandigheden wordt gebruikt, bent u verantwoordelijk voor een veilige bediening. De meegeleverde SOP staat geen veilige bediening onder Klasse 4-omstandigheden toe, dus de LSO moet een SOP opstellen die dat wel doet. Uiteindelijk is de LSO verantwoordelijk voor het definiëren van wat dit inhoudt en het beschrijven en handhaven ervan met die SOP, en de laserbediener is verantwoordelijk voor het waarborgen van naleving en veilige bediening. Enkele belangrijke elementen van een Klasse 4 SOP kunnen zijn:



• Geschikte veiligheidsbril
  Als u geen veiligheidsbril heeft, kan deze apart bij FLUX worden aangeschaft. Neem voor meer informatie contact op met support@flux.com, bezoek de FLUX Webshop, of bezoek het FLUX Helpcentrum.



• Waarschuwingsbord
  Een geschikt laserveiligheidsbord wordt bij de ingang geplaatst om mensen te waarschuwen voor de gevaren binnenin. FLUX heeft een voorbeeldbord bijgevoegd (hieronder).



• Licht- en visuele indicaties

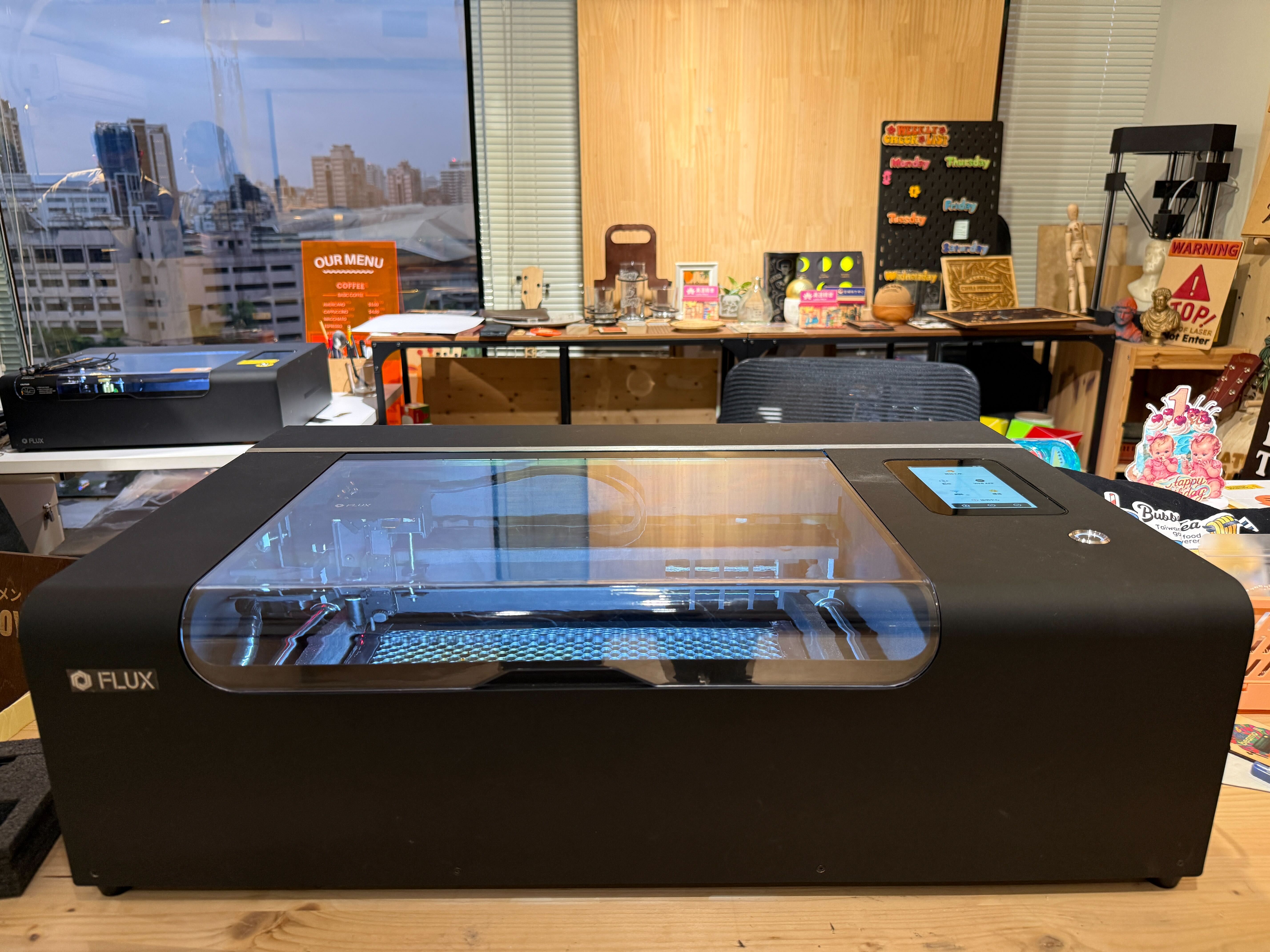

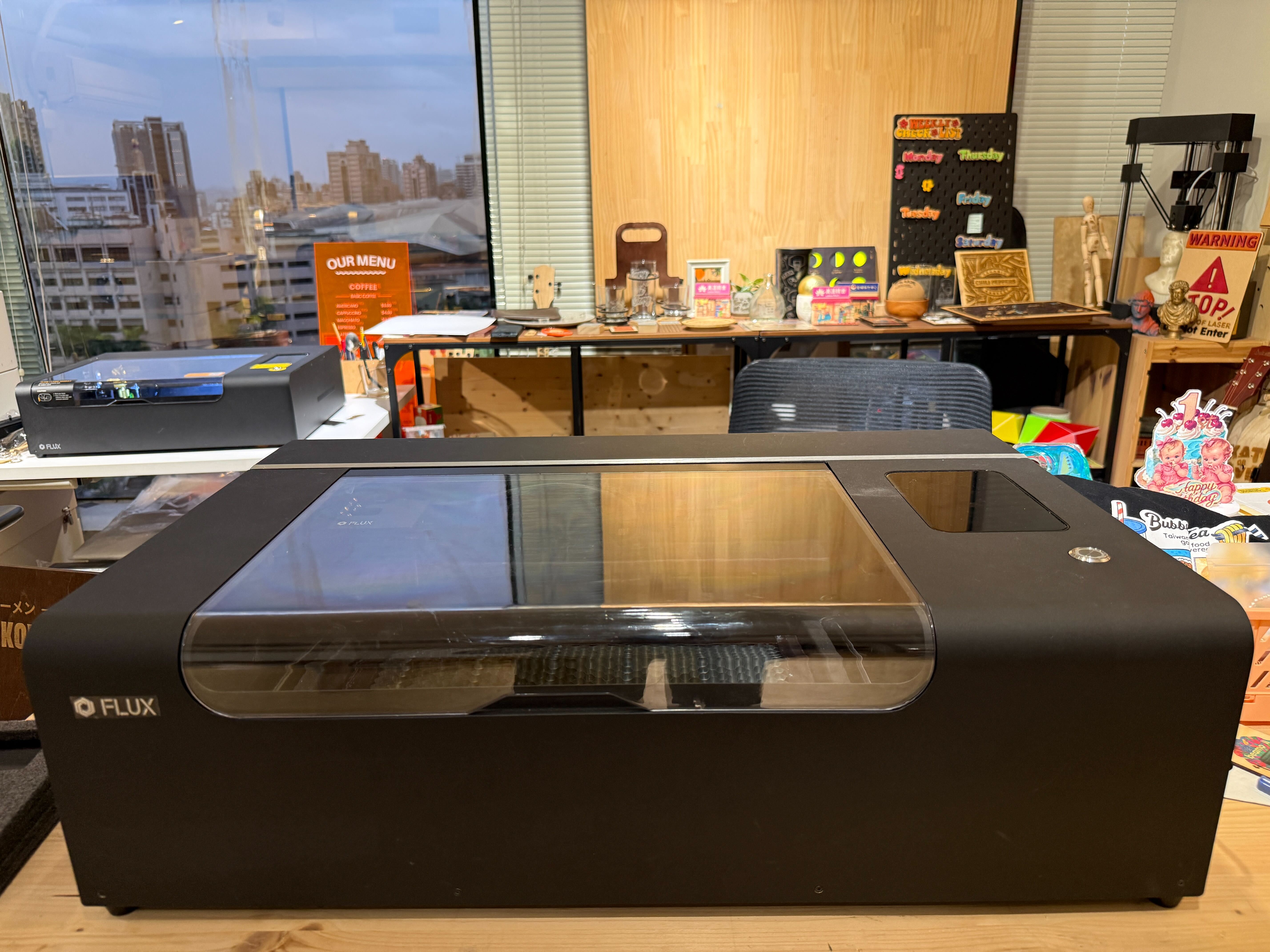

  Een ingebouwde LED-lamp aan de voorkant van de machine licht op wanneer de machine wordt ingeschakeld, en een ingebouwd kleurentouchscreen toont de status van de machine. Deze geven aan dat de laser in gebruik is, een fout heeft, of uitgeschakeld is.





• Laservergrendeling

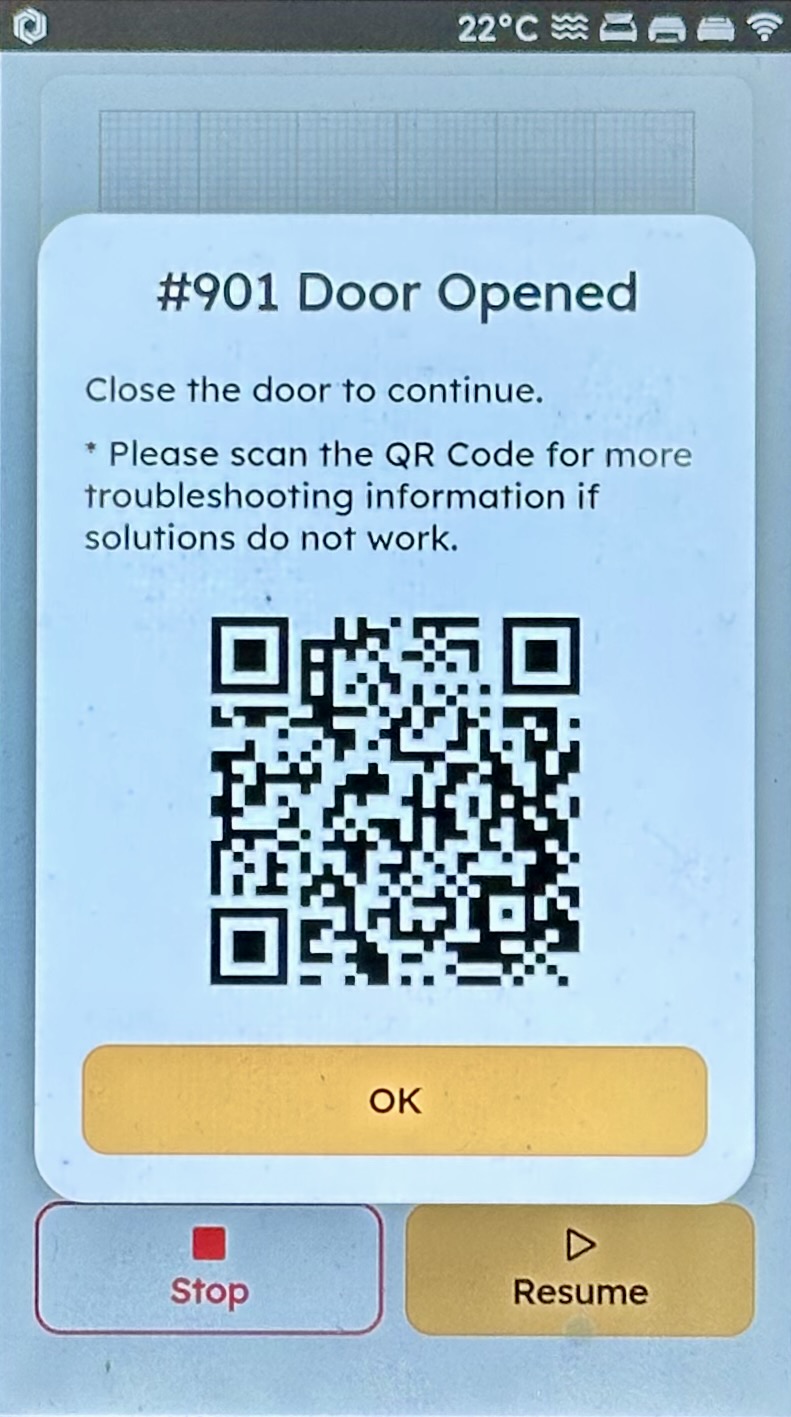

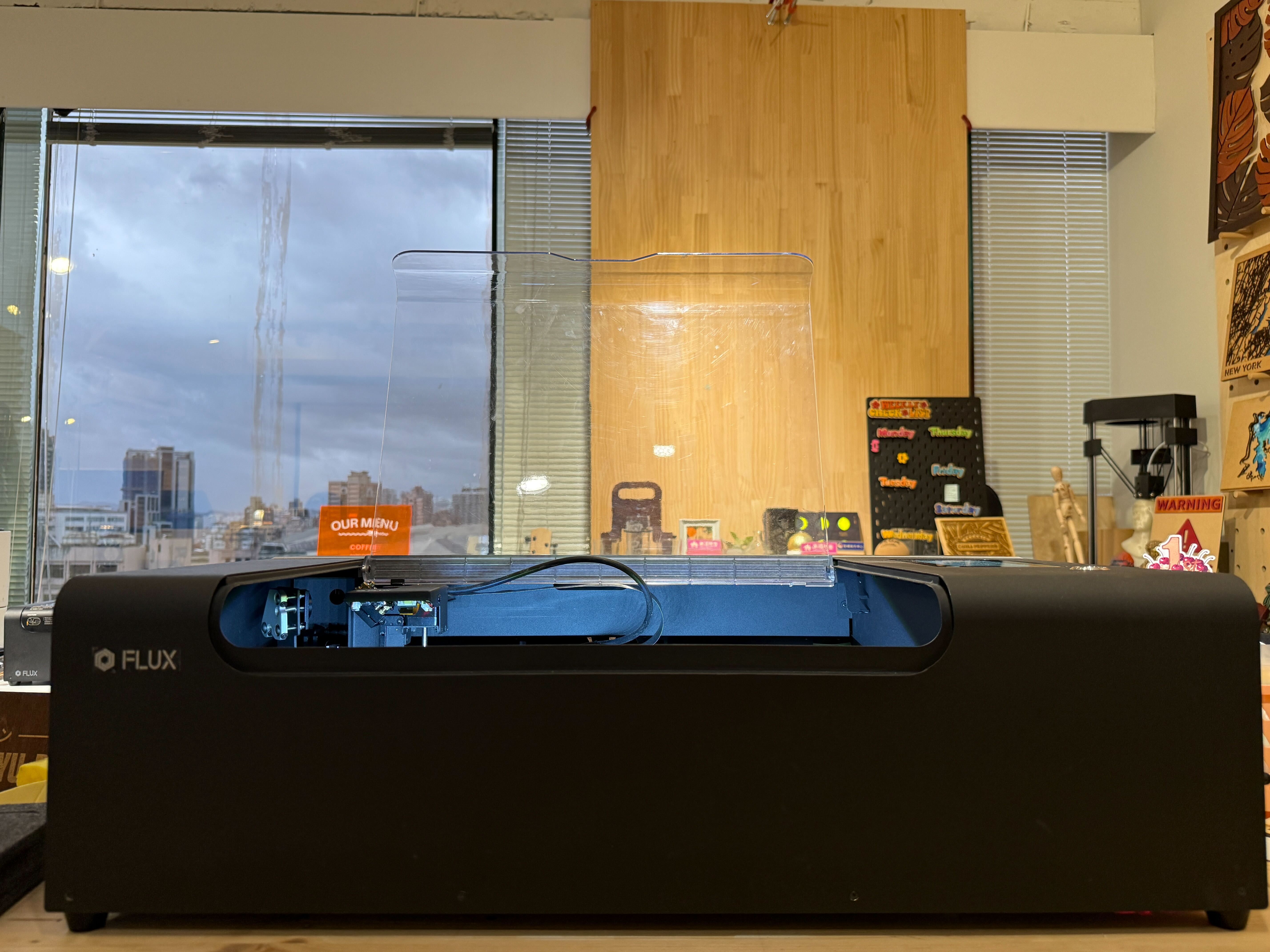

  • De ingebouwde fysieke deursensoren detecteren of de deur geopend of gesloten is. De machine werkt alleen wanneer de deur volledig gesloten is, wat betekent dat er geen laserstraal wordt uitgezonden wanneer de deur geopend is. Als de deur tijdens een lasertaak wordt geopend, stopt de machine onmiddellijk met werken en verschijnt er een foutmelding op het scherm om de gebruiker eraan te herinneren de deur te sluiten en door te gaan.

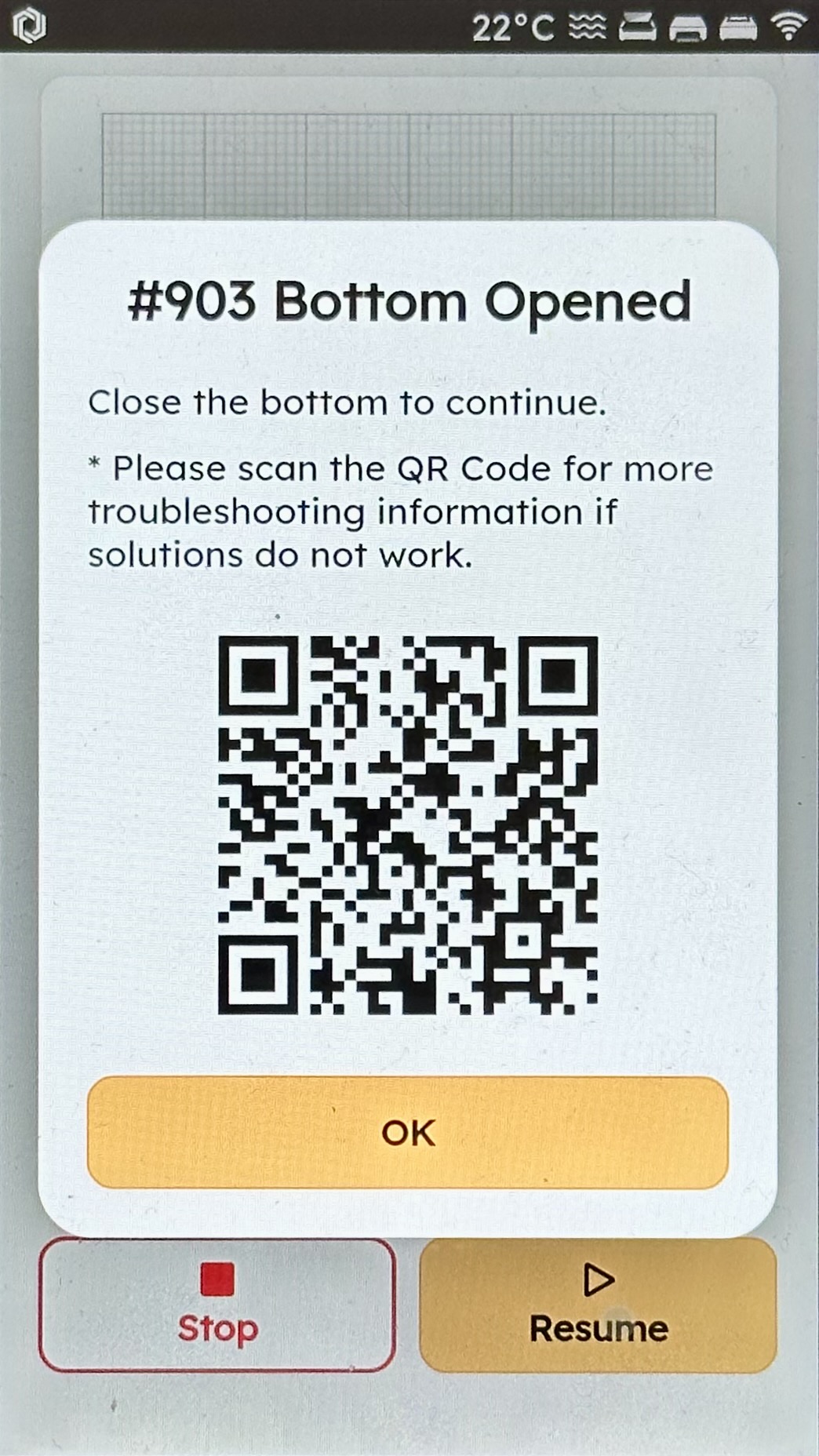

  • Een andere ingebouwde sensor aan de onderkant van de machine detecteert of de verlengingsbasis of de originele bodemplaat van de machine correct is geïnstalleerd. De machine werkt niet tenzij een van beide correct is geïnstalleerd.





Verantwoordelijkheden van de Laserveiligheidsfunctionaris:



De LSO en uw Laserveiligheidsprogramma

ANSI Z136.1 beschrijft richtlijnen voor een veiligheidsprogramma dat de gevaren van een Klasse 4-laser zoals de FLUX beamo II minimaliseert. De primaire veiligheidsverantwoordelijkheid ligt bij iemand die is aangewezen als Laserveiligheidsfunctionaris, of LSO. Dit document is bedoeld om u te ondersteunen bij het optreden als LSO voor een of meer FLUX beamo II-apparaten. Het biedt onvoldoende informatie om u te adviseren bij het optreden als LSO voor andere lasers.

De LSO verifieert de classificatie van de laser. De LSO bepaalt het gevaarniveau door de details van de laser te beoordelen en stelt een standaardwerkprocedure (SOP) op die bepaalt welke beheersmaatregelen (zoals aanvullende vergrendelingen, training en veiligheidsbrillen) moeten worden gebruikt.

De LSO is vervolgens verantwoordelijk voor het helpen en trainen van andere lasergebruikers, het waarborgen van veilige naleving, het analyseren van mogelijke gevaren, het verstrekken van veiligheidsuitrusting, het zorgen dat alle voorschriften worden nageleefd, inclusief (in de VS) CDRH, OSHA en staatsvoorschriften, en het controleren van het lasergebruik om ervoor te zorgen dat deze veilig wordt gebruikt.

Naast deze verantwoordelijkheden moet de LSO ook borden, labels, beschermingsmiddelen, faciliteiten, apparatuur en eventuele modificaties aanbevelen en goedkeuren, administratie bijhouden, lasersysteembediening goedkeuren en ongevallen onderzoeken mocht er een plaatsvinden. De LSO is uiteindelijk verantwoordelijk voor het bepalen of en hoe een laser veilig kan worden bediend.



Standaardwerkprocedure

Op basis van de gevarenanalyse moet de LSO een Standaardwerkprocedure (SOP) opstellen die de beheersmaatregelen beschrijft die nodig zijn om gevaren te minimaliseren. FLUX heeft ook een voorbeeld-SOP opgesteld (hieronder weergegeven) die u kunt gebruiken of aanpassen aan uw FLUX beamo II-laserveiligheidsprogramma.



Over Lasers en Laserveiligheid:

Hoe Lasers Anders Zijn

Lasers zijn een uniek type lichtbron, die op verschillende manieren verschilt van conventioneel licht. De meeste lichtbronnen bestaan uit meerdere kleuren die in verschillende richtingen stralen. Laserlicht verschilt echter in drie belangrijke opzichten:

1. Monochromatisch Licht
   Laserlicht is monochromatisch, wat betekent dat het uit één enkele golflengte of kleur bestaat. Voor de FLUX beamo II 30W CO2-lasersnijder werkt de laser op een golflengte van 10.600 nanometer, wat zich in het infraroodspectrum bevindt en onzichtbaar is voor het menselijk oog.
2. Gericht Licht
   Laserlicht is sterk gericht en kan in een rechte lijn reizen met minimale divergentie. Deze eigenschap maakt nauwkeurig snijden en graveren mogelijk, waardoor de beamo II zelfs over lange afstanden een hoge nauwkeurigheid kan bereiken.
3. Coherent Licht
   Laserlicht is coherent, wat betekent dat de golven gesynchroniseerd en uitgelijnd zijn. Deze coherentie zorgt ervoor dat de bundel geconcentreerd blijft en kan worden gefocust tot een fijn punt voor toepassingen die hoge precisie vereisen, zoals het snijden door materialen zoals 7mm acryl of 5mm hout.



Achtergrond van lasers

De eerste laser die ooit werd gemaakt, maakte gebruik van een stroboscooplamp en een robijnkristal. De energie van de stroboscooplamp werd versterkt in het robijnkristal, waardoor het werd gestimuleerd om niet-ioniserende elektromagnetische straling uit te zenden met een golflengte van 694 nanometer. De term "LASER" is ontstaan uit dit baanbrekende experiment en staat voor Light Amplification through Stimulated Emission of Radiation.

Aanvankelijk stonden deze lasers bekend als "solid-state" lasers omdat hun actieve componenten vaste kristallen waren. Na de ontwikkeling van solid-state lasers ontstonden gaslasers. Deze lijken op neonreclames, waarbij elektriciteit gas in een buis exciteert, waardoor het gaat gloeien. Speciaal afgestemde spiegels om het licht te versterken leiden de laserstraal uit de buis. De FLUX beamo II 30W CO2-lasersnijder maakt gebruik van een gaslaser, specifiek een kooldioxide (CO2) laser. Dit type laser werkt in het infraroodspectrum op een golflengte van 10.600 nanometer en is ideaal voor het snijden en graveren van materialen vanwege het hoge vermogen en de precisie.

Recentelijk zijn diodelasers ontwikkeld. Diodelasers zijn compacte apparaten die vergelijkbaar zijn gebouwd als microchips of LED's, en zetten elektrische energie direct om in laserlicht. Deze lasers worden vaak aangetroffen in alledaagse voorwerpen zoals laserpointers. Hoewel diodelasers zeer veelzijdig zijn, maakt de FLUX beamo II uitsluitend gebruik van zijn krachtige CO2-laser voor snij- en graveertoepassingen, wat optimale prestaties garandeert voor zwaardere taken zoals het verwerken van hout, acryl, leer en andere materialen.



Meeteenheden

Vier meeteenheden worden gebruikt om het effect van een laser te beschrijven.

Joules meten energie. Als u een licht op een gram water laat schijnen totdat het 1 joule energie absorbeert, zal het water ongeveer een kwart graad Celsius opwarmen.

Watt meet vermogen. Als u een lamp van één watt gedurende een seconde inschakelt, zal deze in die tijd 1 joule afgeven.

Joules per vierkante centimeter meet stralingsblootstelling. Als u dat licht van één watt focust op een vierkante centimeter papier en het een seconde laat schijnen, zal die ene joule zich over het papier verspreiden en het zal licht opwarmen, net als het water. Als u het echter focust tot 1/100e van de grootte, kan het papier schroeien en bruin worden.

Ten slotte meet watt per vierkante centimeter de irradiantie. Als u dat licht van één watt op het papier blijft schijnen, blijft het joules aan energie toevoegen. Als het gefocust is op één vierkante centimeter, zal het langzaam opwarmen. Als het gefocust is tot 1/100e van de grootte, kan het papier vlam vatten.



Gevaren van laserstralen

Laserstralen kunnen gevaarlijk zijn omdat de energie van de laser ogen en huid kan beschadigen. Als de belangrijkste infraroodlaser in uw FLUX beamo II weefsel raakt, zal het weefsel opwarmen. Dit kan schade veroorzaken aan zowel ogen als huid. Het risico is hoger als de laser krachtiger is, als deze meer gefocust is en als deze langer op één plaats blijft, dus al deze factoren worden in overweging genomen bij het beoordelen van de veiligheid.

De laserstraal kan een persoon op drie manieren raken. Ten eerste kan de laser rechtstreeks op de persoon worden gericht. Ten tweede kan de laser bij 'spiegelende reflectie' naar een persoon worden gereflecteerd. Ten derde raakt de laser bij 'diffuse reflectie' een oppervlak dat geen spiegel is en verstrooit het licht in alle richtingen. Omdat het licht van een diffuse reflectie verstrooid is, is het niet zo gevaarlijk als het directe of gereflecteerde licht - maar er kan nog steeds voldoende intensiteit zijn om schade te veroorzaken.

Hoewel elk lichaamsdeel door een laserstraal kan worden beschadigd, is het oog bijzonder gevoelig en kwetsbaar. Het ver-infrarood, zoals de straal van CO2-lasers, wordt geabsorbeerd door het hoornvlies aan de voorkant van het oog; daarom is het, in tegenstelling tot veel andere lasers, geen gevaar voor het netvlies.



Lasergevarenklassen

Lasers worden geclassificeerd op basis van het stralingsniveau dat tijdens normaal gebruik kan worden aangetroffen.

Klasse 1-lasers kunnen tijdens normaal gebruik geen letsel veroorzaken. Klasse 1M-lasers zijn hetzelfde, tenzij vergrotende optieken worden gebruikt. De FLUX beamo II met de niet-doorvoer-assemblage is een Klasse 1-laser.

Klasse 2-lasers kunnen geen letsel veroorzaken in minder dan 0,25 seconden. Klasse 2M-lasers zijn hetzelfde, tenzij vergrotende optieken worden gebruikt.

Klasse 3R-lasers zijn marginaal onveilig wanneer de straal op het oog wordt gericht. Klasse 3B-lasers zijn gevaarlijk wanneer de straal op het oog wordt gericht, maar vormen doorgaans geen ooggevaar bij verstrooiing van de straal.

Klasse 4-lasers vormen een oog- en huidgevaar bij zowel directe als verstrooide blootstelling. De FLUX beamo II met de doorvoer-assemblage is een Klasse 4-laser.



Laserregelgeving

In de VS worden laserfabrikanten zoals FLUX gereguleerd door het Center for Devices and Radiological Health (CDRH) en zijn zij verplicht 21 CFR 1040.10 en 1040.11 te volgen, welke federale wetgeving zijn. In veel andere landen (maar niet in de VS) zijn zowel laserfabrikanten als lasergebruikers verplicht IEC60825 te volgen.

ANSI Z136.1 is een vrijwillige norm die beschrijft hoe lasers veilig gebruikt moeten worden. OSHA (een Amerikaanse federale wet die van toepassing is op werkplekken maar niet op particuliere woningen) vereist een veiligheidsprogramma zoals beschreven in de ANSI-norm.

De CDRH vereist dat Klasse 4-laserapparaten beschikken over een gedefinieerde set veiligheidsvoorzieningen.

De behuizing van de FLUX beamo II voorkomt toegang tot overmatige laserstraling en dient als beschermende omhulling. Veiligheidsvergrendelingen schakelen de laser uit wanneer het deksel wordt geopend.

Het wachtwoord voor uw FLUX Software Beam Studio-account en de optionele instelling van een wachtwoord op het aanraakscherm dienen als hoofdsleutelbesturing voor uw FLUX beamo II en voorkomen ongeautoriseerde laserbediening.

Het gekleurde aanraakscherm van de FLUX beamo II dient als emissie-indicator; het toont de exacte machinestatus en geeft aan of het laserlicht aanwezig is.

De bedieningselementen zijn zodanig geplaatst dat geen laserblootstellingsbescherming nodig is om ze te bedienen, en alle kijkoptieken beperken de blootstelling tot Klasse 1-niveaus.

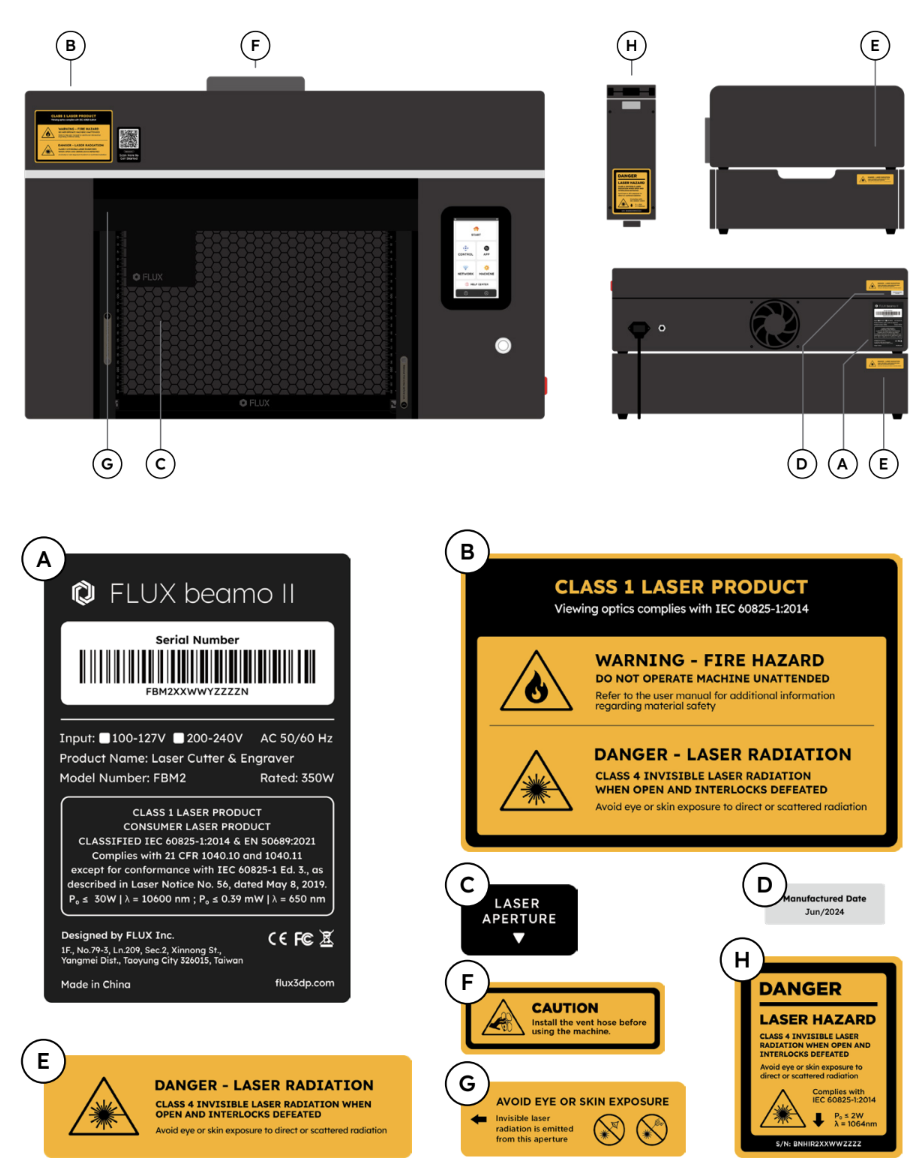

Er zijn ook bepaalde labels op de machine vereist volgens de Amerikaanse en bepaalde internationale wetgeving.

Er kunnen andere laserregelgevingen gelden afhankelijk van uw land, provincie en zelfs gemeente, en regelgeving kan wijzigen. Deze informatie wordt verstrekt om u te helpen bij het opstellen van een veiligheidsprogramma zoals beschreven in ANSI Z126.1, maar kan u niet adviseren over wettelijke naleving.



Niet-straal gerelateerde gevaren

Uw FLUX beamo II kan worden blootgesteld aan aanvullende gevaren. Om gevaren te minimaliseren, bedient u uw FLUX beamo II altijd in overeenstemming met de handleiding en volgt u alle instructies in Beam Studio.



Elektrisch

Uw FLUX beamo II maakt gebruik van een 100V-240V naar DC24 voedingsadapter. Het omzeilen van de veiligheidsvoorzieningen, functies of sensoren, het bedienen van een laser met een beschadigde behuizing, ongeautoriseerde service of enig ander gebruik in strijd met de handleiding kan u blootstellen aan gevaarlijke en zelfs dodelijke spanningen.



Door laser gegenereerde luchtverontreinigingen

Bij het bewerken van materialen met een laser kunnen verschillende luchtverontreinigingen ontstaan die schadelijk kunnen zijn. De lucht moet worden gefilterd om deze verontreinigingen te verwijderen. Volg de gebruikershandleiding van uw FLUX beamo II om ervoor te zorgen dat alle uitlaatgassen ofwel correct worden behandeld of naar buiten worden afgevoerd waar ze veilig kunnen vervliegen.



Niet-ioniserende straling door bewerking

Het bewerken van metalen met een laser kan ultraviolet licht vrijgeven. Als uw FLUX beamo II een fel licht produceert dat niet comfortabel kan worden bekeken, kijk dan weg.



Bijkomende niet-ioniserende straling

Het materiaal dat de laserstraal produceert kan schadelijke niveaus van UV- en/of IR-licht uitzenden. De FLUX beamo II is getest om te garanderen dat schadelijke niveaus niet aanwezig zijn buiten de behuizing of wanneer deze door het deksel wordt bekeken.





FLUX beamo II Laserveiligheidsprogramma

TOEPASSINGSGEBIED

Dit programma is van toepassing op FLUX beamo II Laser bediend door FLUX beamo II Eigenaar. Dit programma is gebaseerd op de richtlijnen van ANSI Z136.1-2014, American National Standard for Safe Use of Lasers. De juiste implementatie van dit programma garandeert dat laserblootstellingen altijd onder de maximaal toelaatbare blootstellingslimieten (MPE) blijven.



LASERVEILIGHEIDSFUNCTIONARIS

Een persoon aangewezen als Laserveiligheidsfunctionaris (LSO) draagt de verantwoordelijkheid en bevoegdheid om naleving van dit programma te waarborgen. De LSO zal:

• Risico-evaluaties uitvoeren voor de FLUX beamo II laser
• Beheersmaatregelen specificeren voor de FLUX beamo II laser en implementatie waarborgen
• Procedures, SOP's, beschermingsmiddelen, borden en labels goedkeuren
• Ervoor zorgen dat al het laserpersoneel de juiste veiligheidstraining ontvangt
• Het programma bewaken en naleving waarborgen
• Programmaregistraties bijhouden

De LSO heeft de uiteindelijke bevoegdheid om FLUX beamo II lasercontrolemaatregelen te bepalen en mag alternatieve maatregelen goedkeuren wanneer deze passend zijn op basis van het oordeel van de LSO. De FLUX beamo II laser mag alleen worden bediend met goedkeuring van de LSO. De LSO heeft de bevoegdheid om laseroperaties op elk moment te beëindigen.



LASERKLASSEN

Klasse 1 lasersystemen zijn niet in staat om schadelijke stralingsniveaus te produceren tijdens normaal gebruik en zijn vrijgesteld van controlemaatregelen. Klasse 1 lasersystemen kunnen lasers van hogere klassen bevatten en kunnen lasergevaren opleveren indien bediend met uitgeschakelde vergrendelingen. Alleen geautoriseerd personeel mag klasse 1 lasersystemen bedienen met uitgeschakelde vergrendelingen. Operators van klasse 1 lasersystemen met ingebouwde klasse 3B of klasse 4 lasers dienen een laserveiligheidsinstructie te ontvangen.



Klasse 1M lasersystemen zijn niet in staat om gevaarlijke blootstellingsomstandigheden te produceren tijdens normaal gebruik, tenzij de bundel wordt bekeken met optische instrumenten. Operators van Klasse 1M lasersystemen dienen een laserveiligheidsinstructie te ontvangen.



Klasse 2 lasersystemen zenden alleen zichtbaar licht uit met een vermogen van 1 milliwatt of minder. De normale afkeerreactie op fel licht biedt voldoende bescherming. Staren in de bundel van een klasse 2 laser is gevaarlijk. Operators van klasse 2 lasersystemen dienen een laserveiligheidsinstructie te ontvangen.



Klasse 2M lasersystemen zenden alleen zichtbaar licht uit. De normale afkeerreactie op fel licht biedt voldoende bescherming bij waarneming zonder hulpmiddelen. Het bekijken van de bundel met optische hulpmiddelen is echter potentieel gevaarlijk. Operators van Klasse 2M lasersystemen dienen een laserveiligheidsinstructie te ontvangen.



Klasse 3R lasersystemen zijn potentieel gevaarlijk onder bepaalde waarnemingsomstandigheden, maar de kans op daadwerkelijk letsel is klein en de controlemaatregelen voor veilig gebruik zijn eenvoudig. De meeste laserpointers vallen in deze klasse. Operators van klasse 3R lasersystemen dienen een laserveiligheidsinstructie te ontvangen. (De meeste lasers die voorheen als klasse 3a waren geclassificeerd, vallen in deze categorie.)



Klasse 3B lasersystemen vormen ooggevaar bij directe bundelwaarneming en spiegelende reflecties, zelfs bij kortstondige blootstelling, maar diffuse reflecties zijn doorgaans niet gevaarlijk. Klasse 3B lasersystemen mogen alleen worden bediend in lasergecontroleerde ruimtes door geautoriseerde operators. Operators van klasse 3B lasersystemen dienen goedgekeurde laserveiligheidstraining te ontvangen.



Klasse 4 lasersystemen vormen oog- en huidgevaar bij directe bundelblootstelling, spiegelende reflecties en diffuse reflecties. Ze vormen ook brandgevaar en kunnen door laser gegenereerde luchtverontreinigingen produceren. Klasse 4 lasersystemen mogen alleen worden bediend in lasergecontroleerde ruimtes door geautoriseerde operators. Operators van klasse 4 lasersystemen dienen goedgekeurde laserveiligheidstraining te ontvangen. Een schriftelijke Standaard Operationele Procedure (SOP) is vereist voor klasse 4 laserbediening. De FLUX beamo II met de doorvoermodule is een Klasse 4 laser.



OPLEIDINGSVEREISTEN

Bij gebruik onder Klasse 1 omstandigheden dienen alle gebruikers de veiligheidshandleiding en FLUX software, Beam Studio, te lezen en op te volgen. Bij gebruik onder Klasse 4 omstandigheden is aanvullende laserveiligheidstraining vereist, die moet worden voorbereid en uitgevoerd door de LSO.

Indien er omstanders, kinderen aanwezig zijn, of als de FLUX beamo II Laser wordt gebruikt in een openbare omgeving waar ongetrainde personen aanwezig kunnen zijn, moeten de voor- en achterkleppen van de doorvoer en uitbreidingsbasis veilig gesloten zijn.



CONTROLEMAATREGELEN

De LSO bepaalt de vereisten voor de FLUX beamo II lasergecontroleerde ruimte. De minimumnormen die door de LSO worden gehanteerd voor de FLUX beamo II lasergecontroleerde ruimte zijn:

• Toegangscontroles zorgen ervoor dat alleen geautoriseerd personeel of goedgekeurde toeschouwers indien nodig toegang krijgen tot de FLUX beamo II lasergecontroleerde ruimte. (Administratieve controles zijn acceptabel.)
• Laserveiligheidsbrillen zijn beschikbaar en worden gebruikt conform de SOP voor de FLUX beamo II Laser.
• Bundelbeheersing (barrières en bundelblokkades) om lasergevaren binnen de gecontroleerde ruimte te beperken.
• Schriftelijke SOP voor de FLUX beamo II Laser.
• Training van de FLUX beamo II Laser operators.



OOGBESCHERMINGSBELEID

Laserveiligheidsbrillen zijn normaliter niet vereist voor de bediening van de FLUX beamo II Laser bij gebruik onder Klasse 1 omstandigheden zoals beschreven in de SOP. De LSO zal oogbescherming verplicht stellen of laserbediening zonder oogbescherming goedkeuren op basis van een door de LSO uitgevoerde risicobeoordeling, of de LSO kan ervoor kiezen deze verantwoordelijkheid te delegeren.



VERANTWOORDELIJKHEDEN VAN MEDEWERKERS DIE MET LASERS WERKEN

Medewerkers die met de FLUX beamo II Laser werken waarbij de bundel is blootgesteld, dienen:

• Lasers alleen in te schakelen of ermee te werken wanneer zij daartoe geautoriseerd zijn.
• Laserveiligheidsregels en werkprocedures na te leven.
• Hun leidinggevende of de LSO te informeren bij een mogelijk ongeval of letsel of een vermoedelijk onveilige situatie.

LASERVEILIGHEIDSAUDIT

Met een door de Laser Safety Officer bepaald interval zal de FLUX beamo II Laser worden geaudit op veiligheid:

1. Deze zal visueel worden geïnspecteerd op schade.
2. De meest recente gebruikersversie van de handleiding zal opnieuw worden doorgenomen.
3. De laser zal worden ingeschakeld en het deksel zal worden geopend om te bevestigen dat de deursensoren de werking correct onderbreken.
4. Het Laserveiligheidsprogramma zal worden beoordeeld om te waarborgen dat het programma actueel en conform de regelgeving is.

Een verslag van deze audit zal worden opgesteld, afgedrukt, ondertekend, gedateerd en gearchiveerd.



DOCUMENTATIE

De LSO dient documentatie bij te houden van het Laserveiligheidsprogramma. Deze documentatie dient het volgende te omvatten:

• Lasergevarenanalyserapporten voor de FLUX beamo II Laser
• Een lijst van operators die zijn getraind en bevoegd zijn om de FLUX beamo II Laser te gebruiken
• Standaard Operationele Procedures voor de FLUX beamo II Laser
• Goedkeuringen van alternatieve laserbeheersmaatregelen, indien geïmplementeerd
• Checklist Laserveiligheidsaudit



FLUX beamo II Laser Standaard Operationele Procedure (SOP)

Toepassingsgebied: Deze SOP is van toepassing op de reguliere bediening van de FLUX beamo II Laser zoals gespecificeerd door de fabrikant.

1. Systeembeschrijving
   Drieassig lasermateriaalverwerkingssysteem. Dit klasse 4 lasersysteem wordt normaal gesproken onder klasse 1 omstandigheden bediend (ANSI Z136.1, 4.4.2.7.2.1).
   1. Golflengte: 10.600 nm
   2. Maximaal vermogen: 30W
   3. Bedrijfsmodus: Continue golf
   4. Bundeldiameter: 0,15 ~ 0,2 mm
   5. Bundeldivergentie: 4 mrad (M2 =1)
2. Potentiële gevaren
   1. Oogletsel door directe, gereflecteerde of verstrooide bundel.
   2. Huidletsel en brandgevaar.
   3. Elektrisch gevaar in de voedingsadapter.
   4. Door laser gegenereerde luchtverontreinigende stoffen.
3. Beheersmaatregelen
   1. De LSO verleent alleen fysieke toegang tot de laser aan gebruikers die zijn geregistreerd in de FLUX-software, Beam Studio, en daarmee veilige bedieningsinstructies hebben ontvangen.
   2. Alle gebruikers van de FLUX beamo II Laser dienen te allen tijde de gebruikershandleiding en alle instructies in de FLUX-software, Beam Studio, na te leven.
   3. De FLUX beamo II Laser dient te worden bediend onder klasse 1 omstandigheden conform ANSI Z136.1, 4.4.2.7.2.1 (zie Gevarenanalyserapport). Aan klasse 1 omstandigheden wordt geacht te zijn voldaan wanneer de volgende richtlijnen worden gevolgd.
      1. Het lasersysteem dient te worden bediend met alle veiligheidsvoorzieningen van de fabrikant volledig functioneel.
      2. Wanneer de doorvoerfunctie niet in gebruik is, dient de beamo II verlengingsbasis te worden teruggeplaatst naar de niet-doorvoer configuratie.
      3. Bij gebruik van de doorvoerfunctie moeten de deursensoren en de ondersensoren worden gecontroleerd voordat een taak wordt gestart.
   4. Houd uw ogen weg van de doorvoeropeningen als u geen oogbescherming draagt.
   5. Houd alle brandbare materialen, gereedschappen en reflecterende oppervlakken uit de buurt van het stralingspad. Zorg ervoor dat u weet waar de straal is en blijf op afstand.
   6. Werkzaamheden waarbij toegang tot de voedingsadapter nodig is, mogen uitsluitend door de fabrikant worden uitgevoerd, zonder uitzonderingen.
   7. Onderhoud dient te worden uitgevoerd wanneer het lasersysteem is uitgeschakeld.
   8. Wanneer het afzuigsysteem normaal functioneert, worden LGAC\'s verwijderd om niveaus te handhaven die niet gevaarlijk of irriterend zijn.
4. Vereiste training:
   Bij gebruik onder Klasse 1 omstandigheden dienen alle gebruikers de veiligheidshandleiding en FLUX software, Beam Studio, te lezen en op te volgen. Bij gebruik onder Klasse 4 omstandigheden is aanvullende laserveiligheidstraining vereist, die moet worden voorbereid en uitgevoerd door de LSO.
5. Bel voor medische noodhulp             .
6. Meld alle incidenten aan de LSO.
7. Geautoriseerd personeel
   De volgende personen zijn bevoegd om dit systeem te bedienen:
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________


Opmerkingen:

De worst-case optische dichtheid (OD)-vereiste voor laserbeschermende brillen is 3,67. De door de fabrikant geleverde bril heeft een minimale waarde van OD 4. De blootstellingsduur die is gebruikt om de OD te bepalen, is de ANSI-standaardduur voor een onbedoelde blootstelling van 10 seconden.

Met alle veiligheidsvoorzieningen van de fabrikant volledig functionerend en de laser werkend volgens de SOP, is de enige bron voor een mogelijke blootstelling boven de Maximaal Toelaatbare Blootstelling (MPE) een diffuse reflectie die de laseruitvoer door de doorvoeropening kan verstrooien. In deze analyse worden zeer conservatieve aannames gemaakt. De gebruikte blootstellingsduur is 600 seconden, wat uitgaat van opzettelijk kijken. Het verstrooide vermogen wordt verondersteld 45 watt te zijn, wat een absoluut worst-case scenario is. De kijkhoek wordt verondersteld 80 graden te zijn. Grotere kijkhoeken creëren een kleinere gevarenafstand. De kijkhoek is in dit geval dichter bij 85 graden of meer, dus een conservatieve aanname is 80 graden. Gegeven de aannames is de diffuse nominale gevarenzone (NHZ) ongeveer 5 centimeter of net iets minder dan 2 inch. Deze NHZ is verwaarloosbaar. Bij gebruik volgens de SOP voldoet het lasersysteem aan de ANSI 4.4.2.7.2.1-vereiste voor werking onder klasse 1-omstandigheden.



Waarschuwingsbord





Disclaimer:

Dit trainingsdocument is gebaseerd op bestaande doorzoekbare documenten, inclusief maar niet beperkt tot 21 CFR Part 1040.10, 1040.11, ANSI Z136.1 Standard - Guidance for Implementing a Safe Laser Program, OSHA, de U.S. Occupational Safety and Health Alliance, het U.S. Laser Protocol: the Laser Regulators en het Center for Devices and Radiological Health, en andere openbaar beschikbare documenten en normen uitgegeven door bovengenoemde instanties ten tijde van de ontwikkeling van dit document. De documenten en normen uitgegeven door deze organisaties en beschikbaar in het publieke domein zijn voorbereid, en de cursussen en presentaties van sommige laserveiligheidsexperts in het publieke domein zijn ook in overweging genomen. Het uiteindelijke interpretatierecht van dit document behoort toe aan FLUX.
