#913 Abnormal Air Flow Detection

FLUX Support Team
  • Bijgewerkt

Mogelijke oorzaken:

  1. Het luchtpompfilter is vuil en moet worden vervangen.
  2. Het systeem faalt (Werk de firmware opnieuw bij.)
  3. De luchtslang is gebogen of beschadigd.
  4. De 3-weg transparante buis (T-stuk) op de sensor is gebogen of beschadigd.
  5. Het moederbord functioneert niet goed.
  6. De luchtpomp is te zwak.
  7. De luchtpomp is te sterk. (Minder waarschijnlijk)

(Toepassing voor externe luchtpomp geeft alleen een waarschuwing bij zwakke luchtstroom, wat aangeeft dat de luchtstroomwaarde onder het normale bereik daalt.)

Stap 1

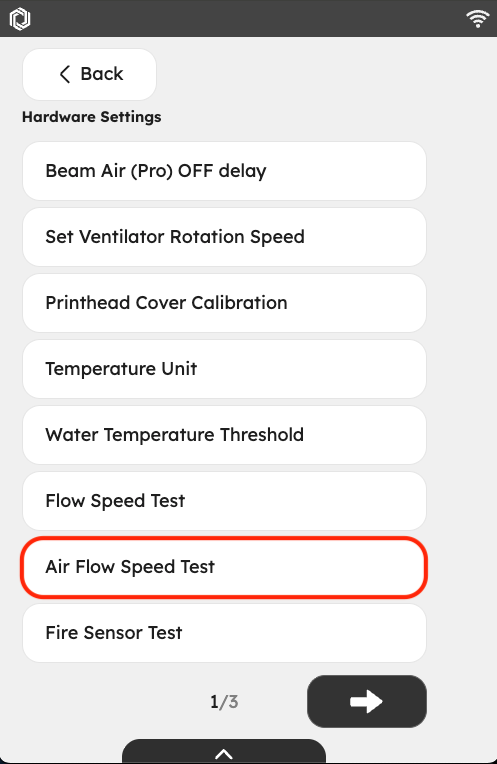

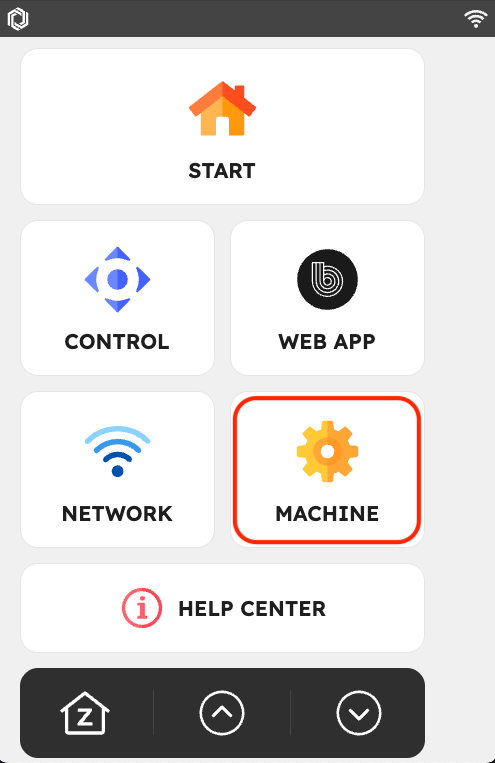

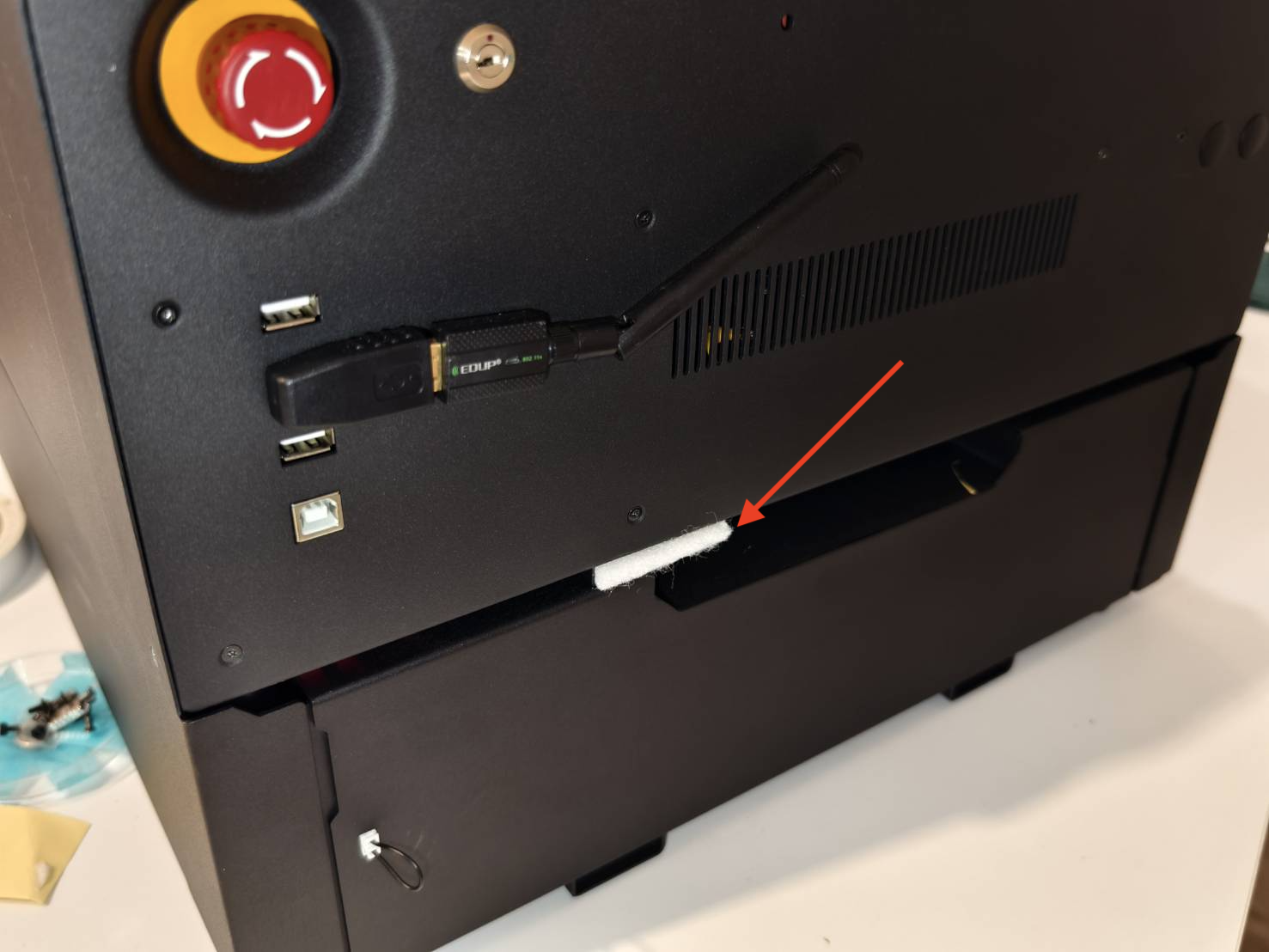

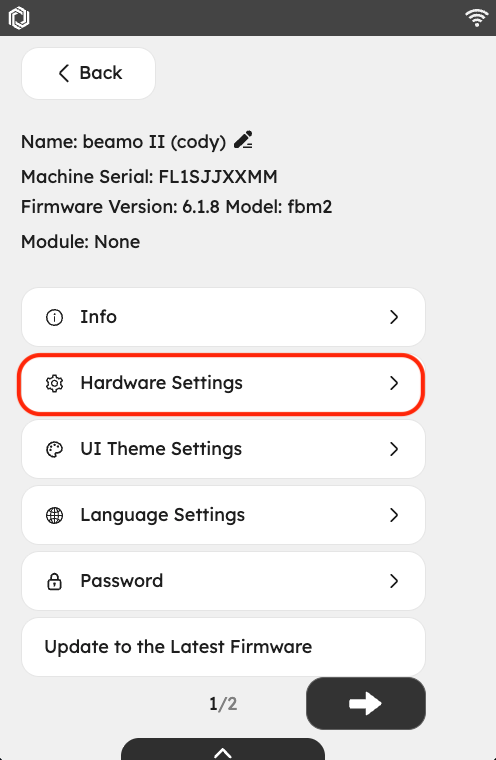

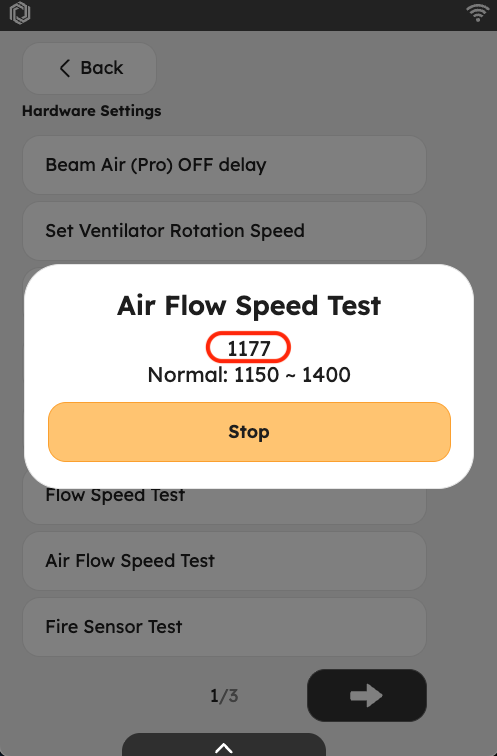

Vervang het luchtpompfilter door een nieuw exemplaar aan de zijkant van de machine en voer een luchtstroomtest uit om te zien of de waarde binnen het normale bereik ligt. (Voer de test minimaal 1 minuut uit, aangezien de waarde blijft veranderen.)

Bepaal het testresultaat en de volgende actie

  • De waarde ligt binnen het normale bereik >> Stap 1.1
  • De waarde ligt NIET binnen het normale bereik >> Stap 2

Stap 1.1

Voer een willekeurige taak uit en kijk of de foutmelding verschijnt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bepaal het testresultaat en de volgende actie

  • Nee, de foutmelding verschijnt niet >> Probleem opgelost
  • Ja, de foutmelding verschijnt nog steeds >> Stap 1.2

Stap 1.2

Werk de firmware opnieuw bij naar een stabiele versie om de mogelijkheid van een firmwareprobleem uit te sluiten.
beamo II - Firmware Update Handleiding

  • Voer een willekeurige taak uit en kijk of de foutmelding verschijnt.
    Screenshot 2024-05-31 at 3.16.46 PM.png

Bepaal het testresultaat en de volgende actie

  • Nee, de foutmelding verschijnt niet >> Probleem opgelost

Stap 2

Komt er lucht uit de mondstuk tijdens de luchtstroom snelheidstest, zoals getoond in de video?

Bepaal het testresultaat en de volgende actie

  • Nee, er komt geen lucht uit >> Stap 3

Stap 2.1

Blokkeer de mondstuk met uw vinger en houd deze 10 seconden vast. Laat vervolgens los om de veranderingen in de waarde te bekijken.

Bepaal het testresultaat en de volgende actie

  • De waarde stijgt tot boven het normale bereik wanneer de mondstuk is geblokkeerd, en daalt tot binnen het normale bereik wanneer deze wordt losgelaten. >> Stap 1.1
  • De waarde stijgt tot boven het normale bereik wanneer de mondstuk is geblokkeerd, maar daalt tot onder het normale bereik wanneer deze wordt losgelaten >> Neem een video op en neem contact met ons op
    • Mogelijke oorzaak:
      • Luchtpomp vermindert
      • Luchtslang lekt (minder waarschijnlijk)
  • De waarde stijgt tot binnen het normale bereik wanneer de mondstuk is geblokkeerd, maar daalt tot onder het normale bereik wanneer deze wordt losgelaten >> Neem een video op en neem contact met ons op
    • Mogelijke oorzaak:
      • Luchtpomp vermindert
      • Luchtslang lekt (minder waarschijnlijk)
  • De waarde blijft altijd onder het normale bereik, ongeacht blokkeren of loslaten.
    >> Stap 2.2 (Luchtpomp defect, luchtslang lekt, systeemprobleem, of 3-weg slang, moederbordprobleem)
  • De waarde blijft altijd boven het normale bereik, ongeacht blokkeren of vrijgeven.
    >> Stap 2.3 (Luchtslang gebogen of blokkade in het luchtstromsysteem.)

Stap 2.2

Werk de firmware opnieuw bij naar een stabiele versie om de mogelijkheid van een firmwareprobleem uit te sluiten.
beamo II - Firmware Update Handleiding

Voer een luchtstromingstest uit om te controleren of de waarde binnen het normale bereik ligt.



Bepaal het testresultaat en de volgende actie

  • De waarde ligt nu binnen het normale bereik. >> Probleem opgelost
  • De waarde blijft altijd onder het normale bereik, ongeacht blokkeren of loslaten.
    >> Stap 2.3 (Luchtpomp defect, luchtslang lekt, systeemprobleem, of 3-weg slang, moederbordprobleem)

Stap 2.3

Open de voorste metalen afdekking om visueel te controleren en sluit de kabels of slangen indien nodig opnieuw aan of herschik ze:
(Zie het moederborddiagram voor de definitie van kabels)

  • Als er een onjuiste aansluiting is van de luchtslangen op de luchtpomp.
  • Als er een onjuiste aansluiting is op de transparante 3-weg luchtslang.
  • Als er een onjuiste aansluiting is van de luchtpompdraden en kabel op het moederbord.
  • Als de luchtslang ergens gebogen is.

Verwijder de voorste metalen afdekking. (T8 torx schroef * 10 stuks)

Bepaal het testresultaat en de volgende te ondernemen actie.

  • Na controle en herschikking is de luchtstroom waarde nu normaal >> Probleem opgelost.
  • Na controle en herschikking ligt de luchtstroom waarde nog steeds onder het normale bereik >> Neem een video op en neem contact met ons op
    • Mogelijke oorzaak:
      • Luchtpomp vermindert
      • Moederbord probleem en moet worden vervangen
      • 3-weg slang lekt (Waarschijnlijk)
      • Luchtslang lekt (minder waarschijnlijk)
  • Na controle en herschikking ligt de luchtstroom waarde nog steeds boven het normale bereik >> Neem een video op en neem contact met ons op
    • Mogelijke oorzaak:
      • Luchtslang gebogen
      • Blokkade in het luchtstroom systeem
      • Luchtpomp is te sterk (Minder waarschijnlijk)

Stap 3

Open de voorste metalen afdekking om visueel te controleren en sluit de kabels of slangen indien nodig opnieuw aan of herschik ze:
(Zie het moederborddiagram voor de definitie van kabels)

  • Als er een onjuiste aansluiting is van de luchtslangen op de luchtpomp.
  • Als er een onjuiste aansluiting is op de transparante 3-weg luchtslang.
  • Als er een onjuiste aansluiting is van de luchtpompdraden en kabel op het moederbord.
  • Als de luchtslang ergens gebogen is.

Verwijder de voorste metalen afdekking. (T8 torx schroef * 10 stuks)

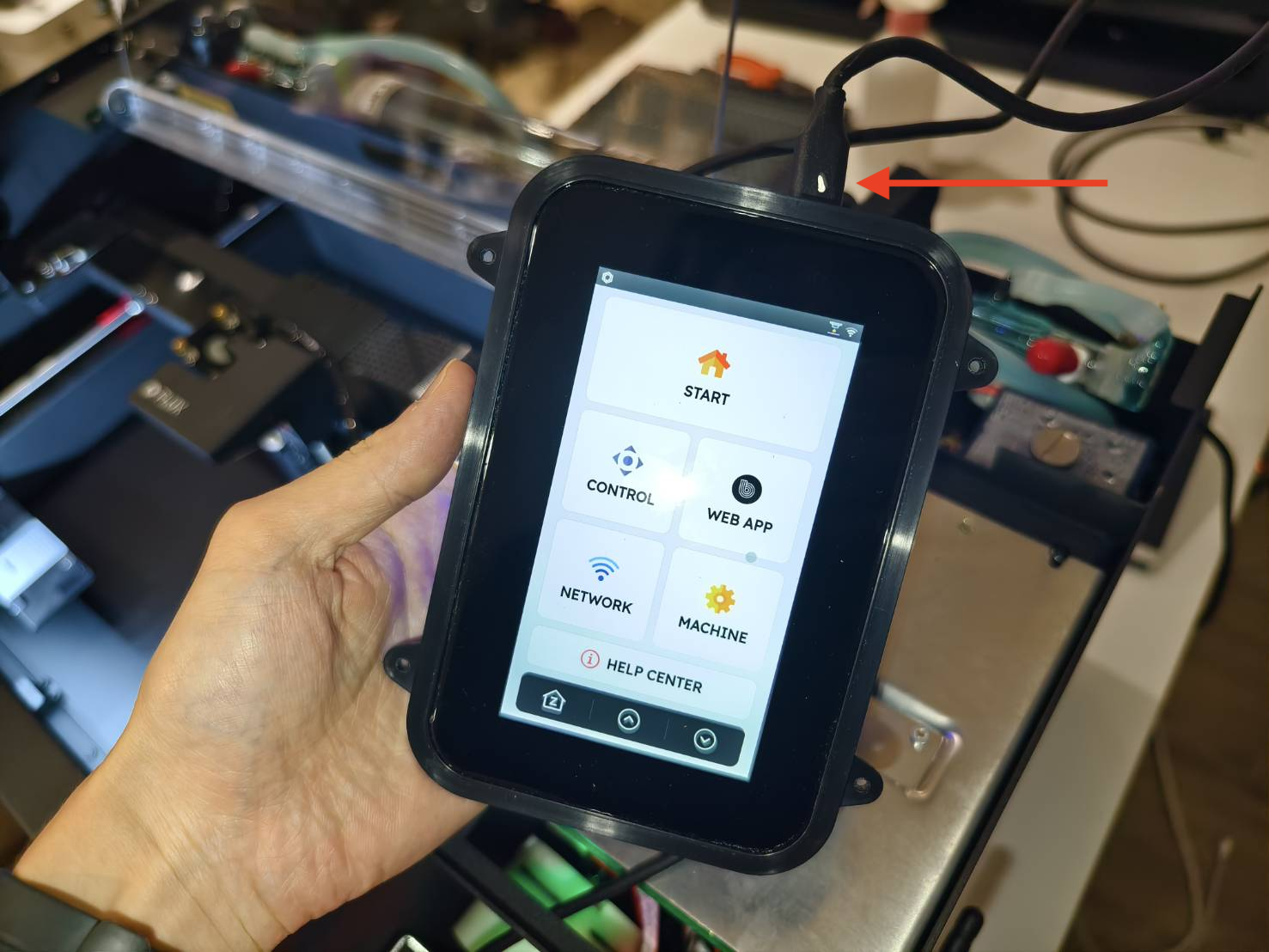

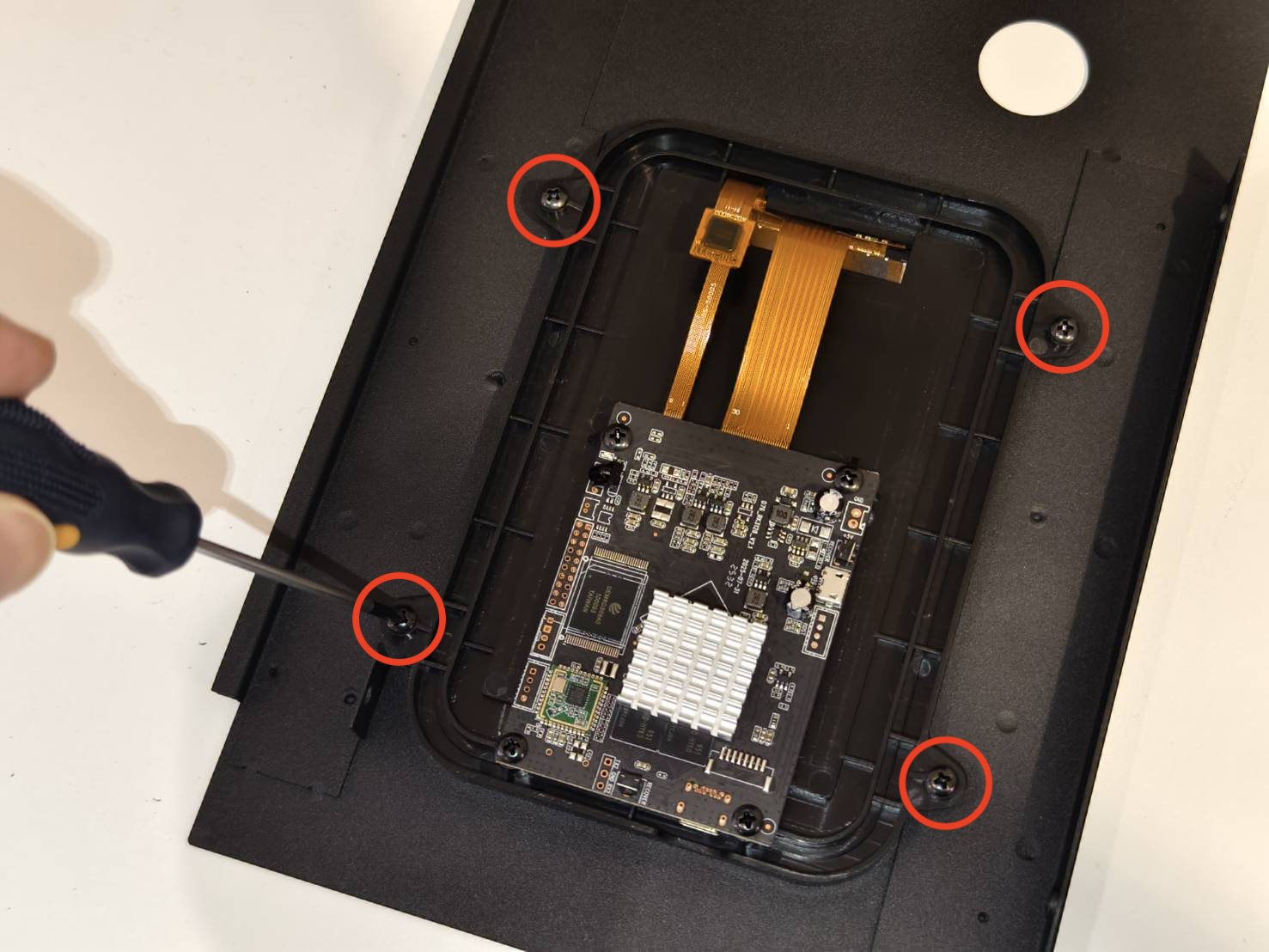

Verwijder het scherm en sluit de Type-C kabel aan op het RK-bord.
(Zorg ervoor dat de witte stip op de Type-C kabel naar boven wijst.)

Controleer de locaties zoals in de video.

Voer na het controleren en herschikken de luchtstroom snelheidstest uit. Komt de lucht uit de nozzle tip, zoals getoond in de video?



Bepaal het testresultaat en de volgende te ondernemen actie.

  • Nee, er komt geen lucht uit >> Stap 3.1

Stap 3.1

Werk de firmware opnieuw bij naar een stabiele versie om de mogelijkheid van een firmwareprobleem uit te sluiten.
beamo II - Firmware Update Handleiding

Voer na het controleren en herschikken de luchtstroom snelheidstest uit. Komt de lucht uit de nozzle tip, zoals getoond in de video?



Bepaal het testresultaat en de volgende te ondernemen actie.

Meld dit bij de lokale wederverkoper of FLUX Support:

*De verzamelde informatie zoals foto's of video's die het probleem van uw machine in dit artikel tonen, moet worden gedeeld met de wederverkoper of FLUX Support.
