4-13 Uitlijning rood licht

Beschrijving

Dit artikel legt uit hoe u het pad van de rode puntlaser kunt uitlijnen met het pad van de laserstraal.

Wanneer moet u de rode puntlaser kalibreren?

Gereedschap

Zorg dat u het volgende gereedschap bij de hand heeft:

Stap 1

Maak uzelf vertrouwd met het veilig uitvoeren van een laserpuls.

A. Schakel de machine in. B. Sluit de deurklep. C. Ga naar Actie en wacht tot het referentiepunt zoeken is voltooid. (Controleer of de pictogrammen voor deurklep, achterklep en bodem allemaal als gesloten worden weergegeven; anders kan de pulsbewerking niet worden uitgevoerd.) D. Zoek de pulsknop. E. Eén klik = één puls, twee klikken = twee pulsen, enzovoort. ⚠︎ Zorg er altijd voor dat de deurklep en achterklep gesloten zijn tijdens het pulsen.

Stap 2

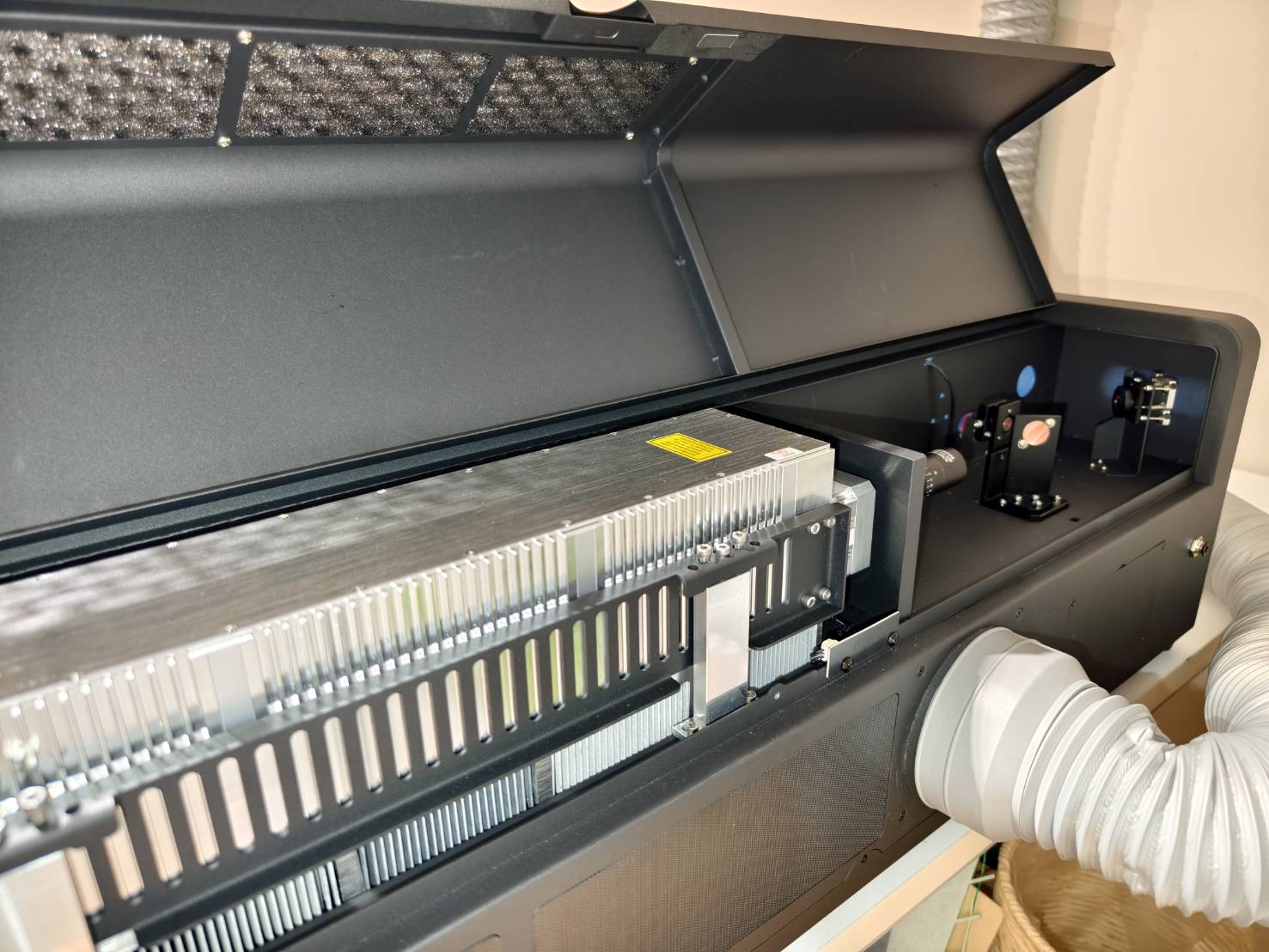

Gebruik een schroevendraaier om de schroeven aan de achterkant van de machine los te draaien en open vervolgens de achterklep.

Stap 3

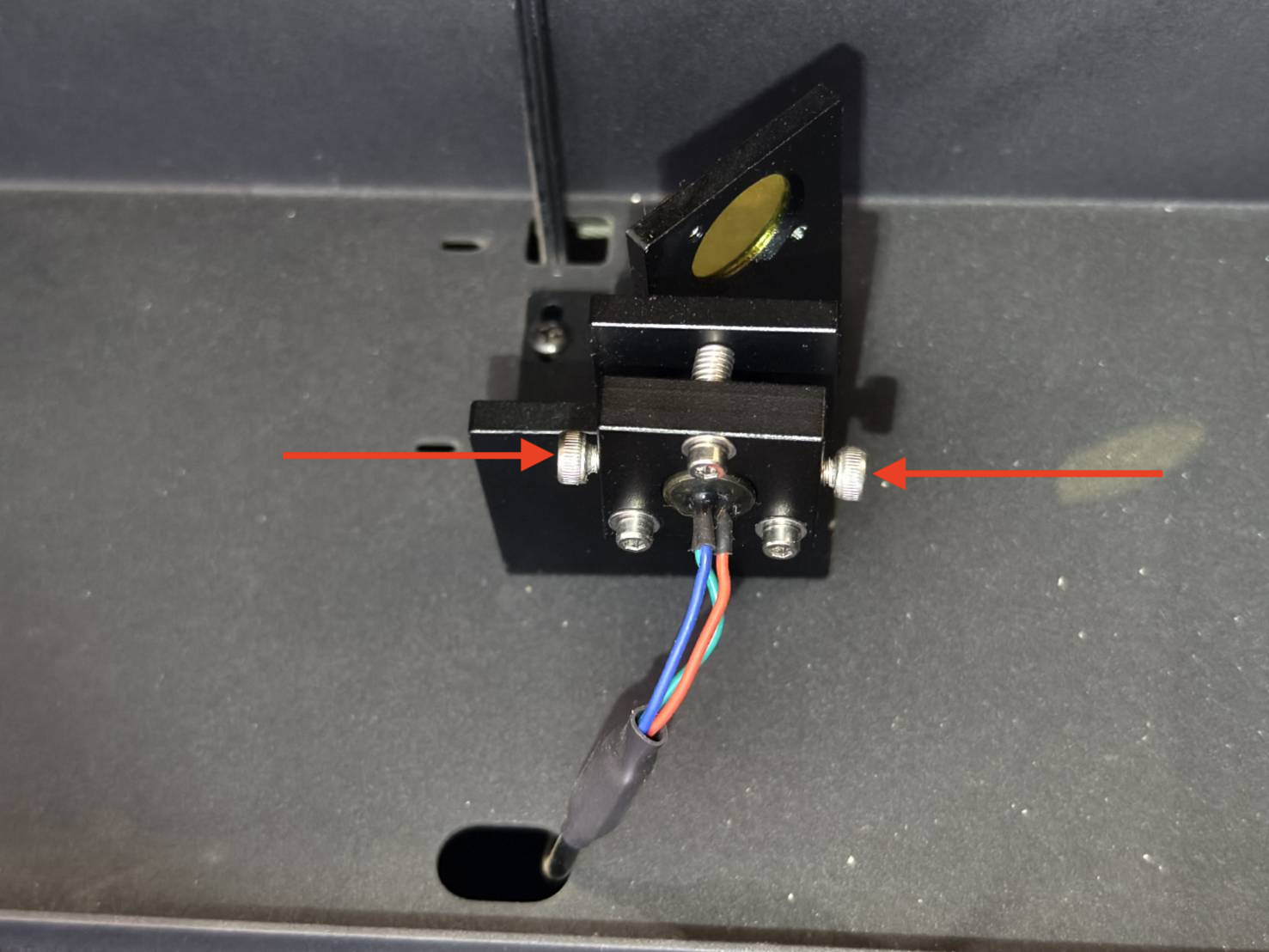

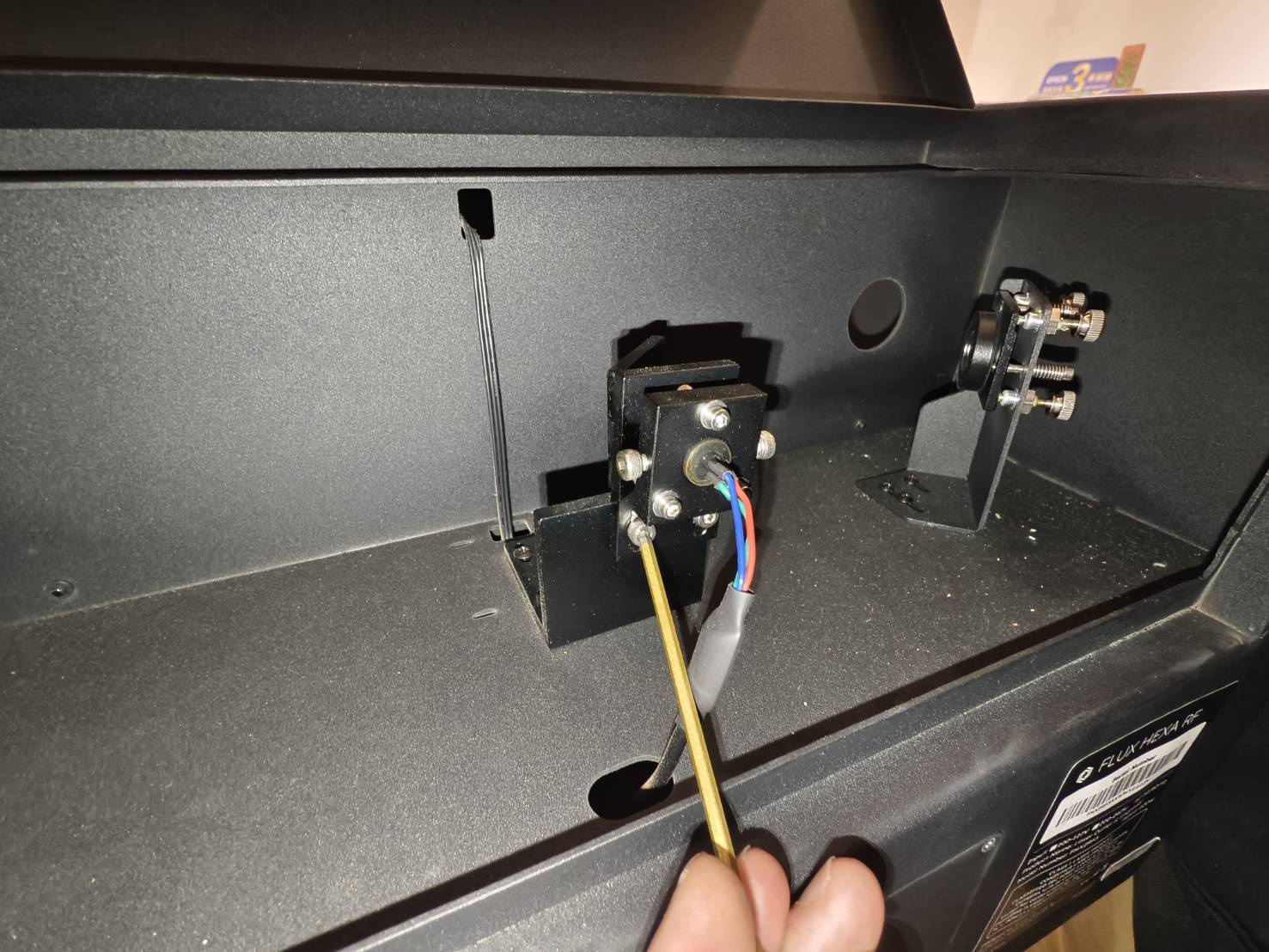

Zorg ervoor dat de twee schroeven aan beide zijden van de rode puntmodule zijn aangedraaid. (3mm inbussleutel)
(Vanwege de verschillende afmetingen van de laserbuismechanismen zal de installatierichting van de rode puntmodule voor de 30W en 60W/80W modellen verschillen.)

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Stap 4

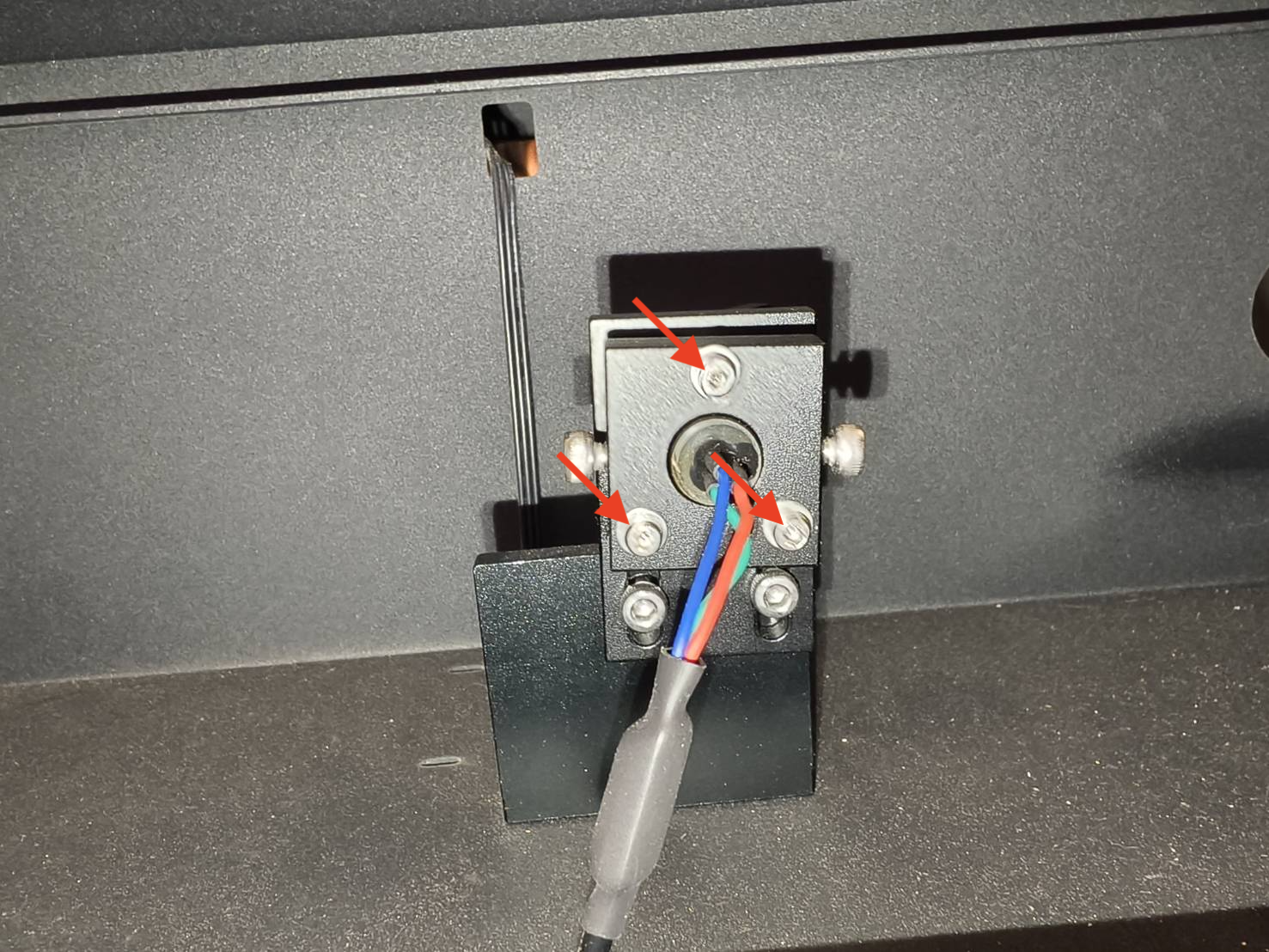

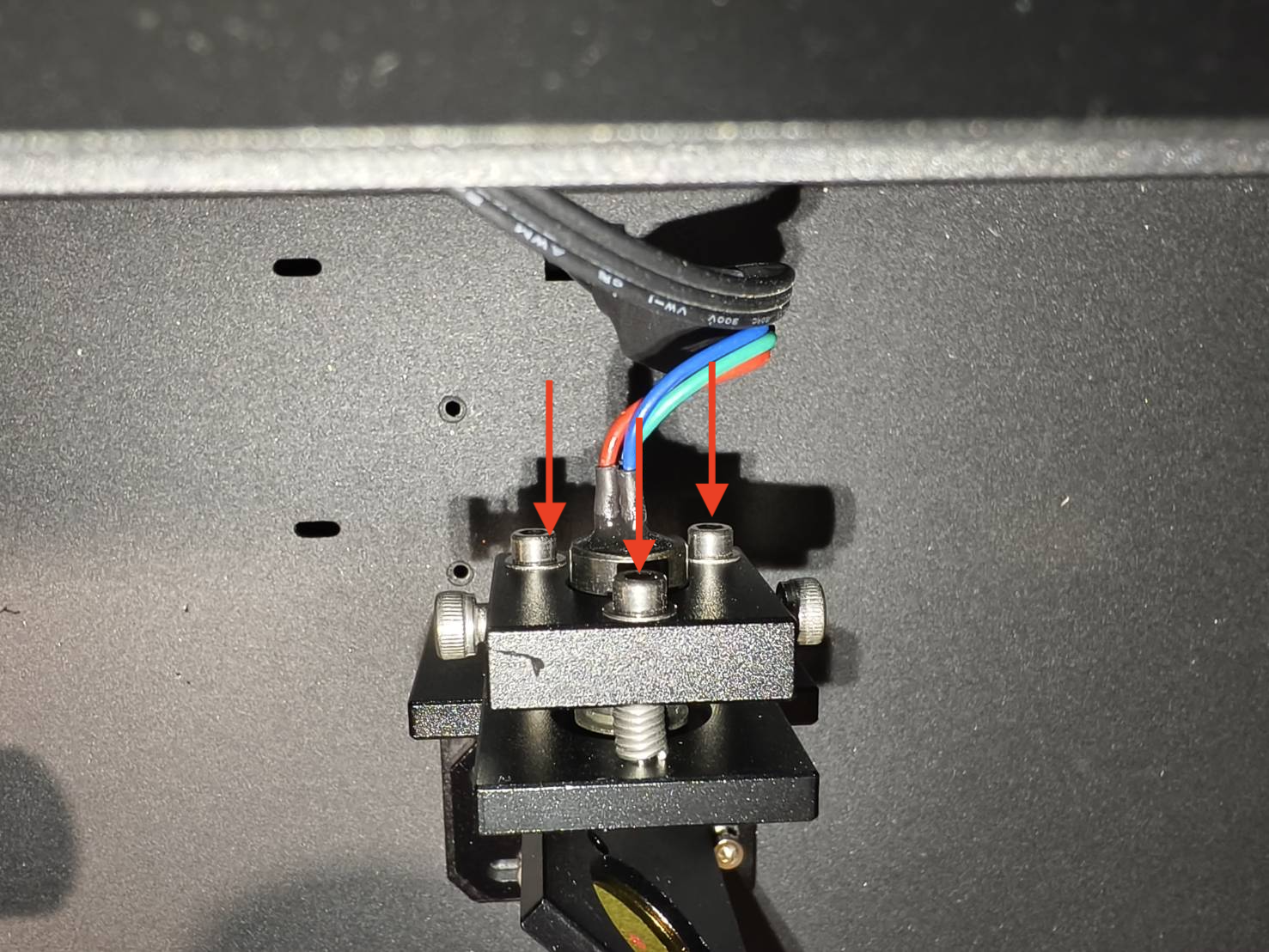

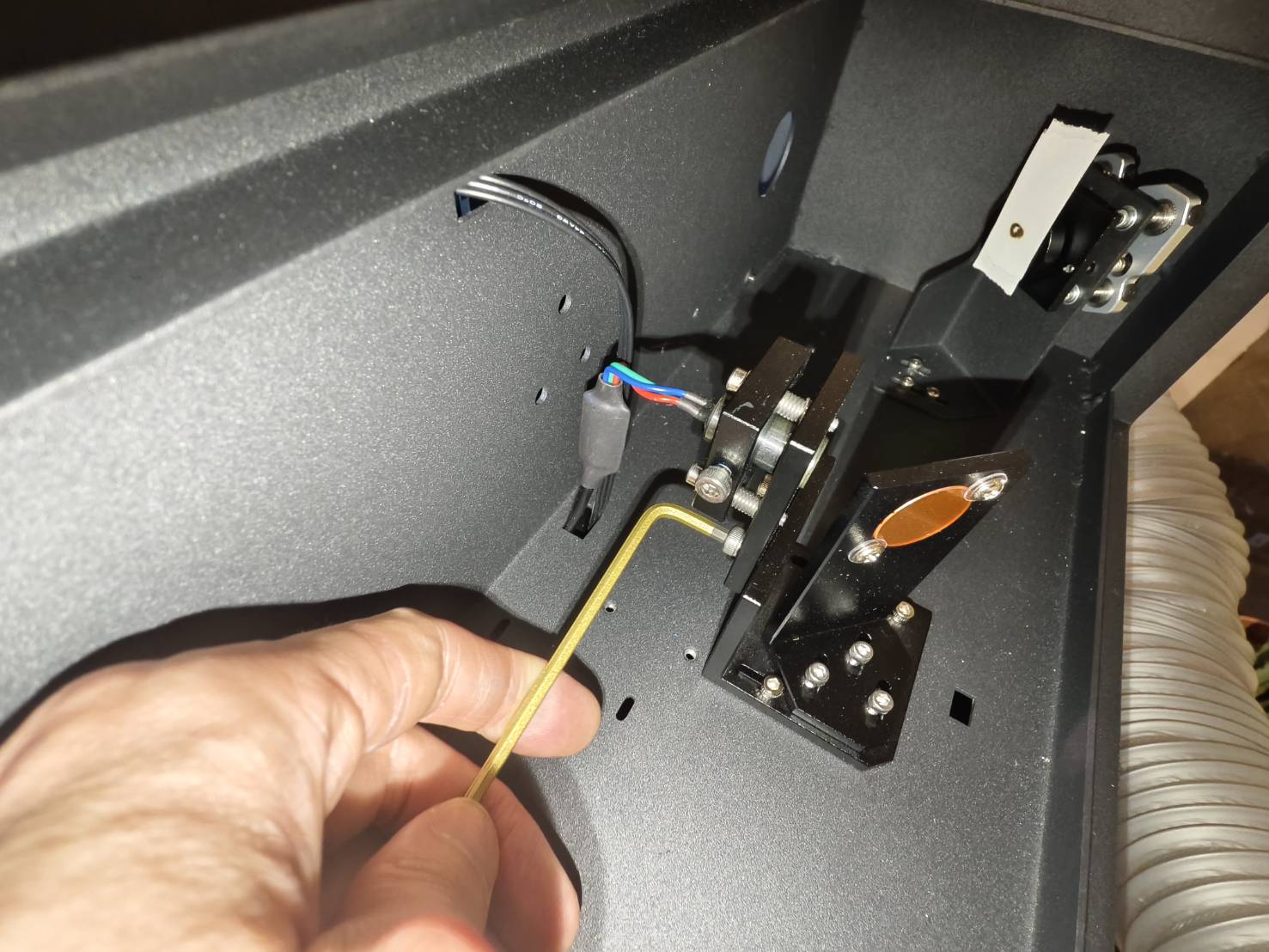

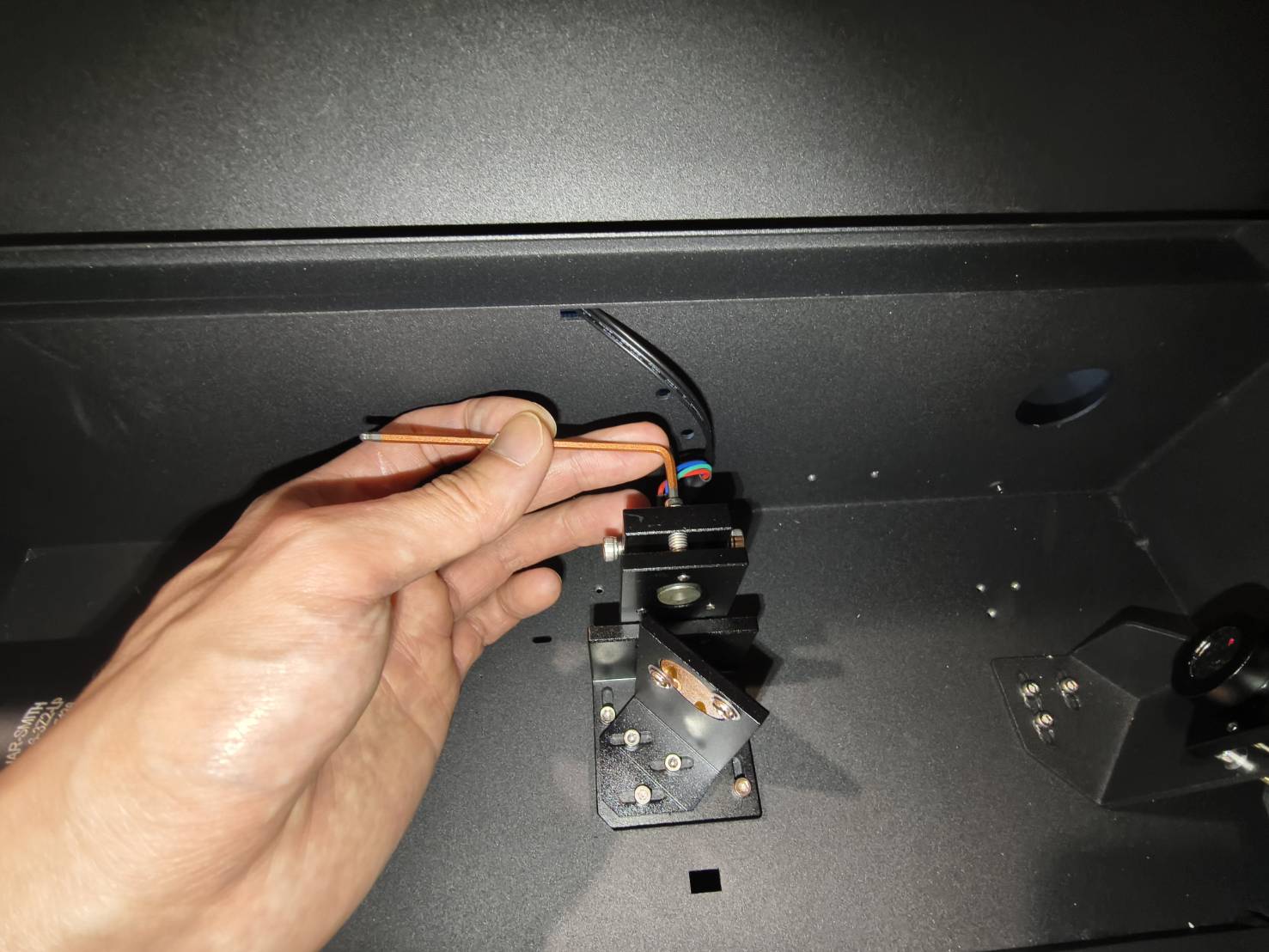

Draai de drie stelschroeven op de rode puntlaserhouder vast.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Stap 5

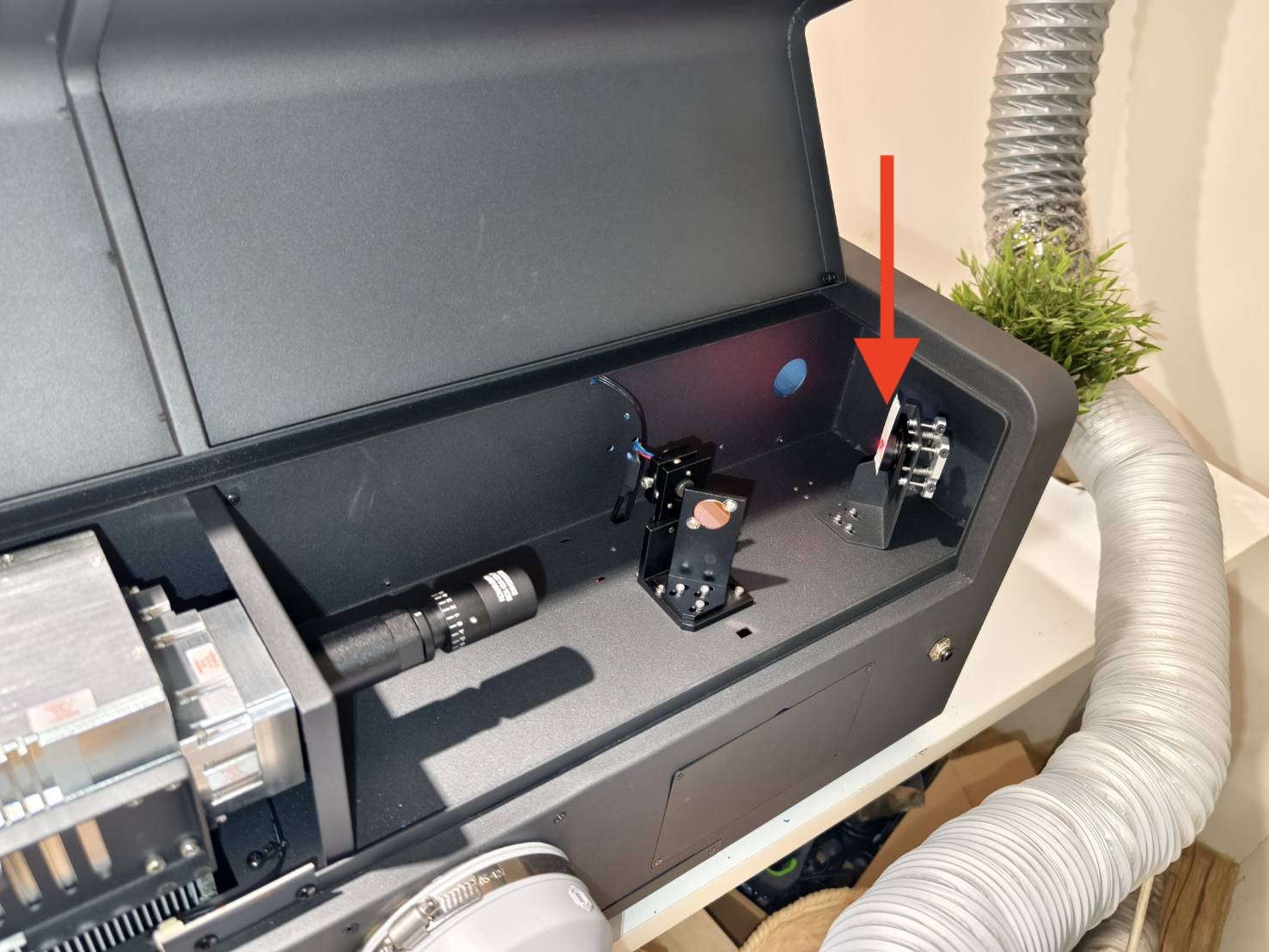

Breng een stuk "dubbellaags" tape aan op de eerste spiegel, sluit vervolgens de achterklep en voer 2 pulsen uit. (Verwijder de tape niet; laat deze op de spiegel zitten.) Stap 6
Open de achterklep en controleer of de brandplek overlapt met de rode stip.

Correct voorbeeld - Overlappend

Incorrect voorbeeld - Niet overlappend

Evalueer uw resultaten en onderneem de volgende stap:	Correct resultaat >>

Stap 9

Neem contact op met ondersteuning.

Deze stap past de horizontale positie van de rode stip aan.

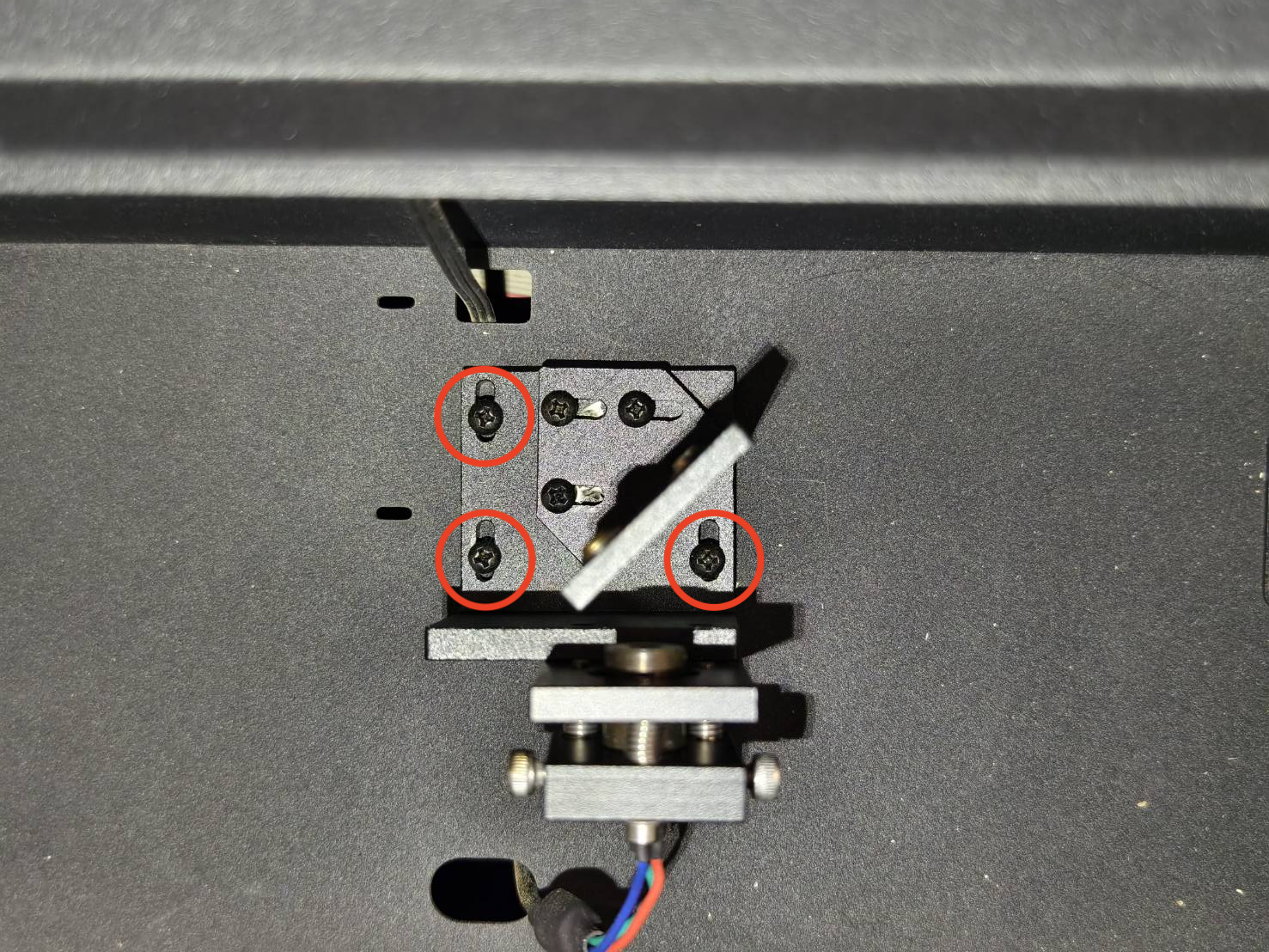

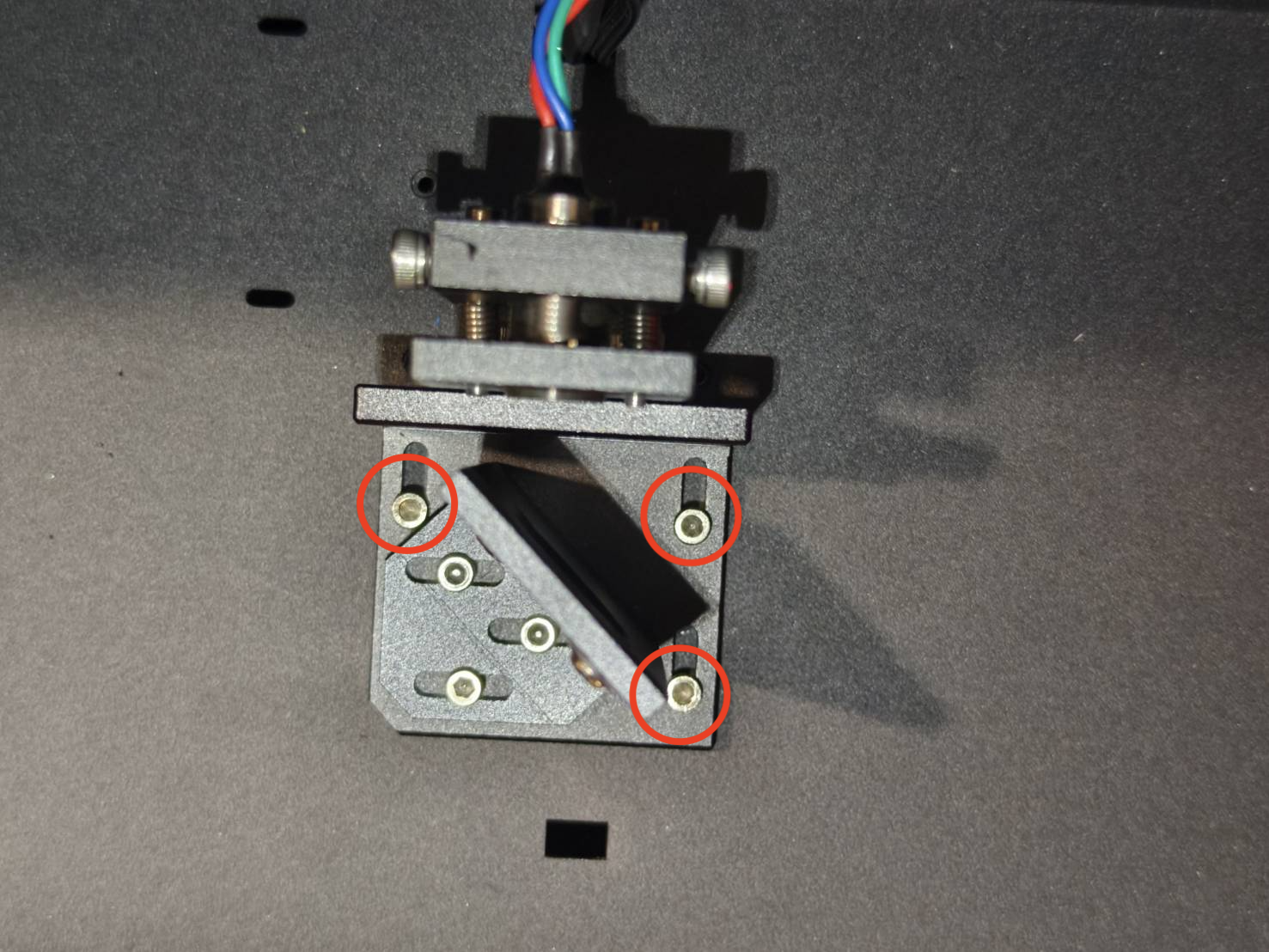

• Draai de drie schroeven aan de onderkant van de rode stip houder los. (Gebruik een 2,5 mm inbussleutel of een kruiskopschroevendraaier)
• Verplaats de houder om de brandplek en de rode stip horizontaal te laten overlappen.
• Draai de schroeven vast.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Stap 8

Deze stap past de verticale positie van de rode stip aan.

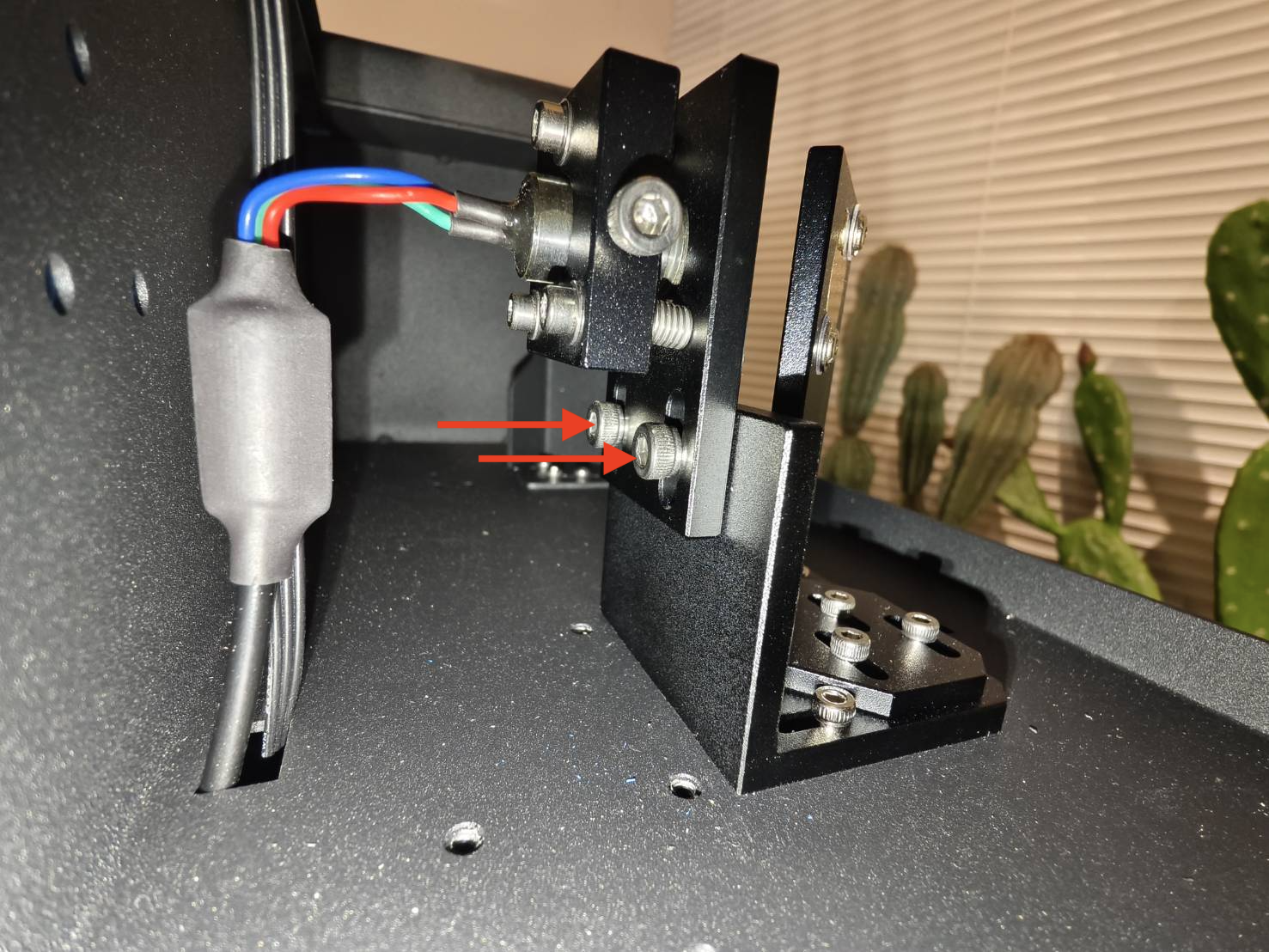

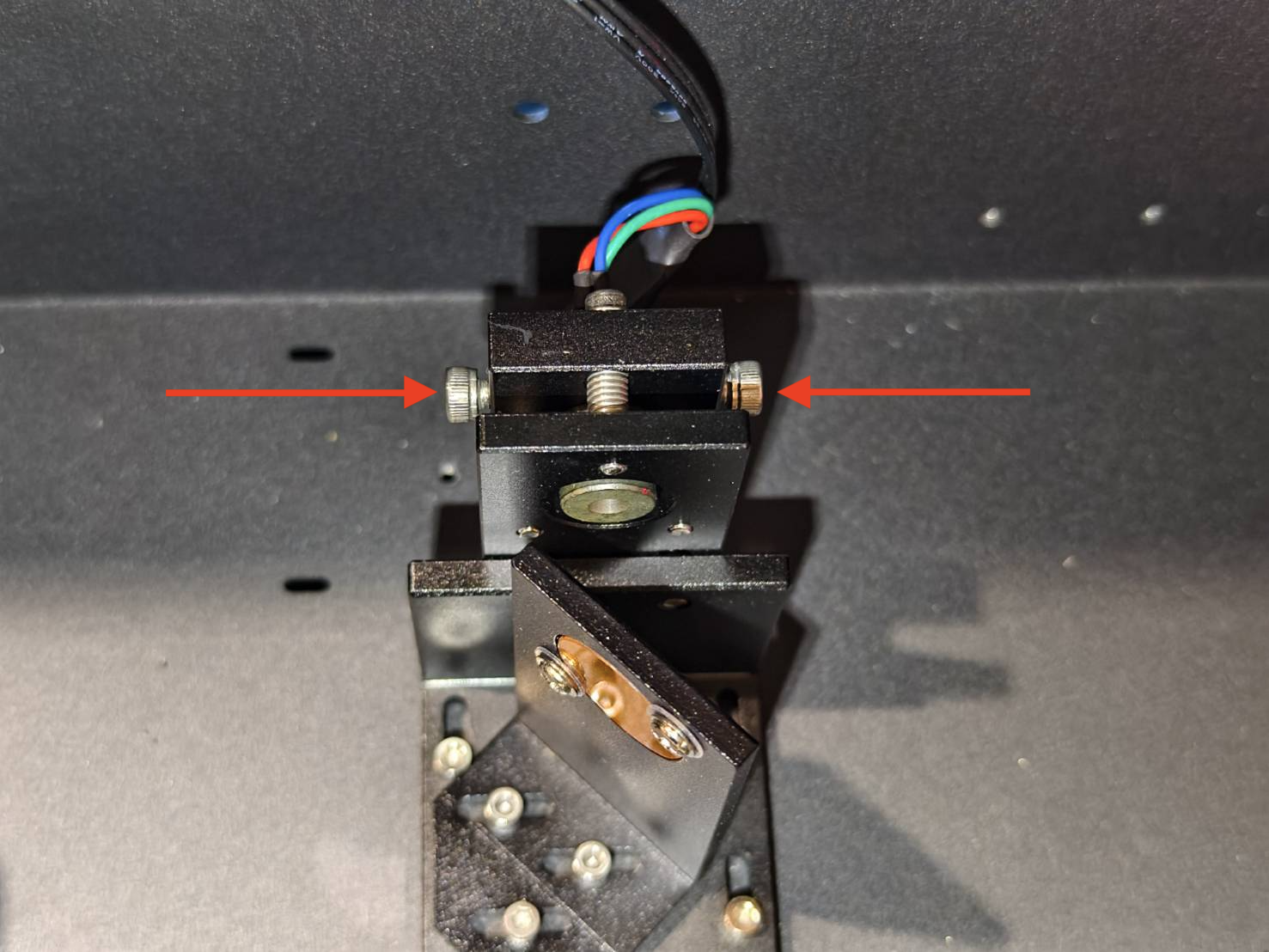

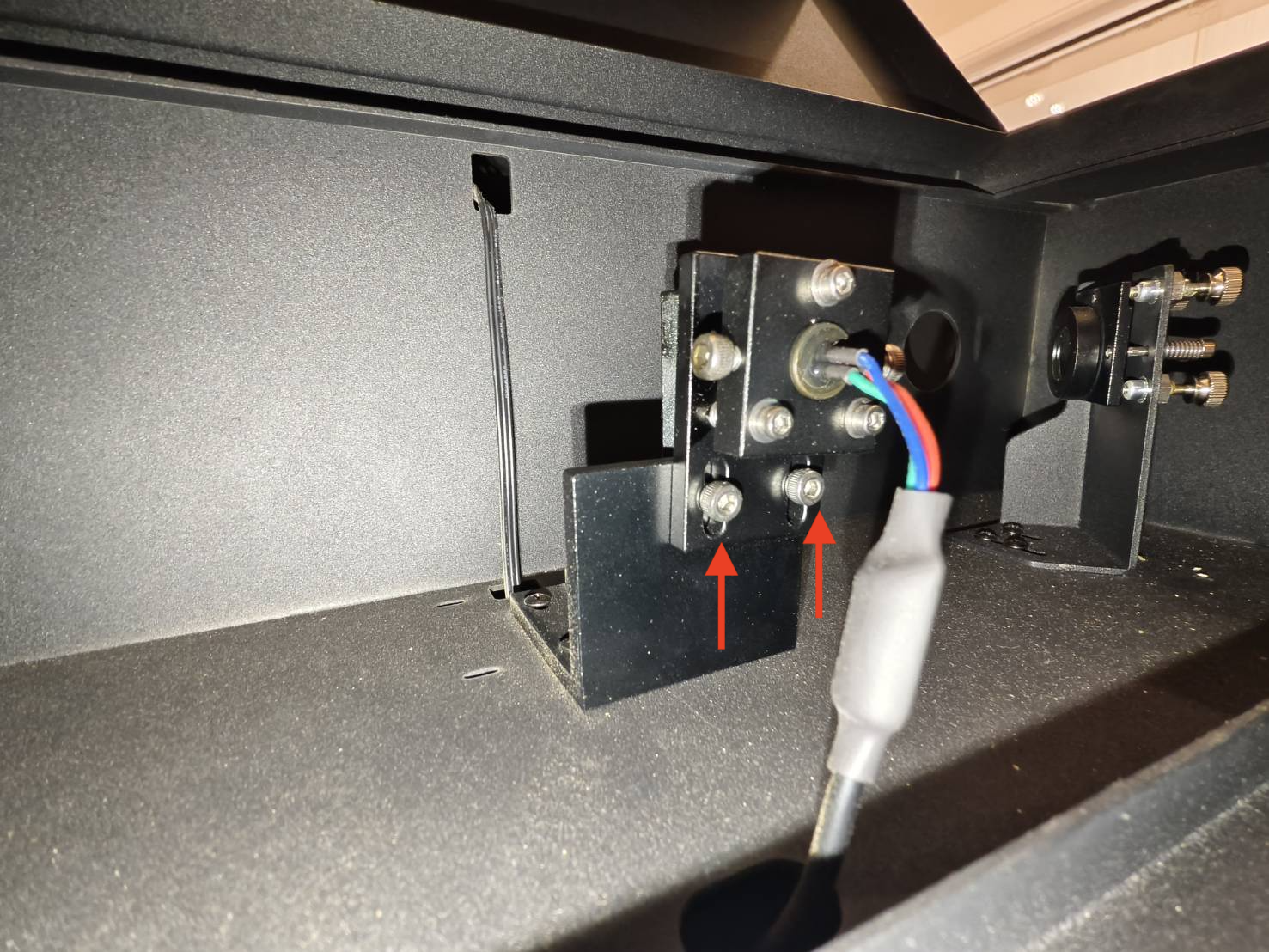

• Draai de twee schroeven op de rode stip houder los. (3mm inbussleutel)
• Verplaats de houder om de brandplek en de rode stip verticaal te laten overlappen.
• Draai de schroeven vast.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Stap 7

Plaats een nieuw stuk dubbellaags tape op de eerste spiegel en voer twee pulsen uit om het optische pad opnieuw te controleren.

Evalueer uw resultaten en onderneem de volgende stap:	Correct resultaat >>

Stap 9

Stap 10

Draai de drie schroeven los om deze verstelbaar te maken.

Stap 11

Deze stap controleert of het optische pad van de rode stip en de werkelijke CO2-laser zijn uitgelijnd en overlappen.

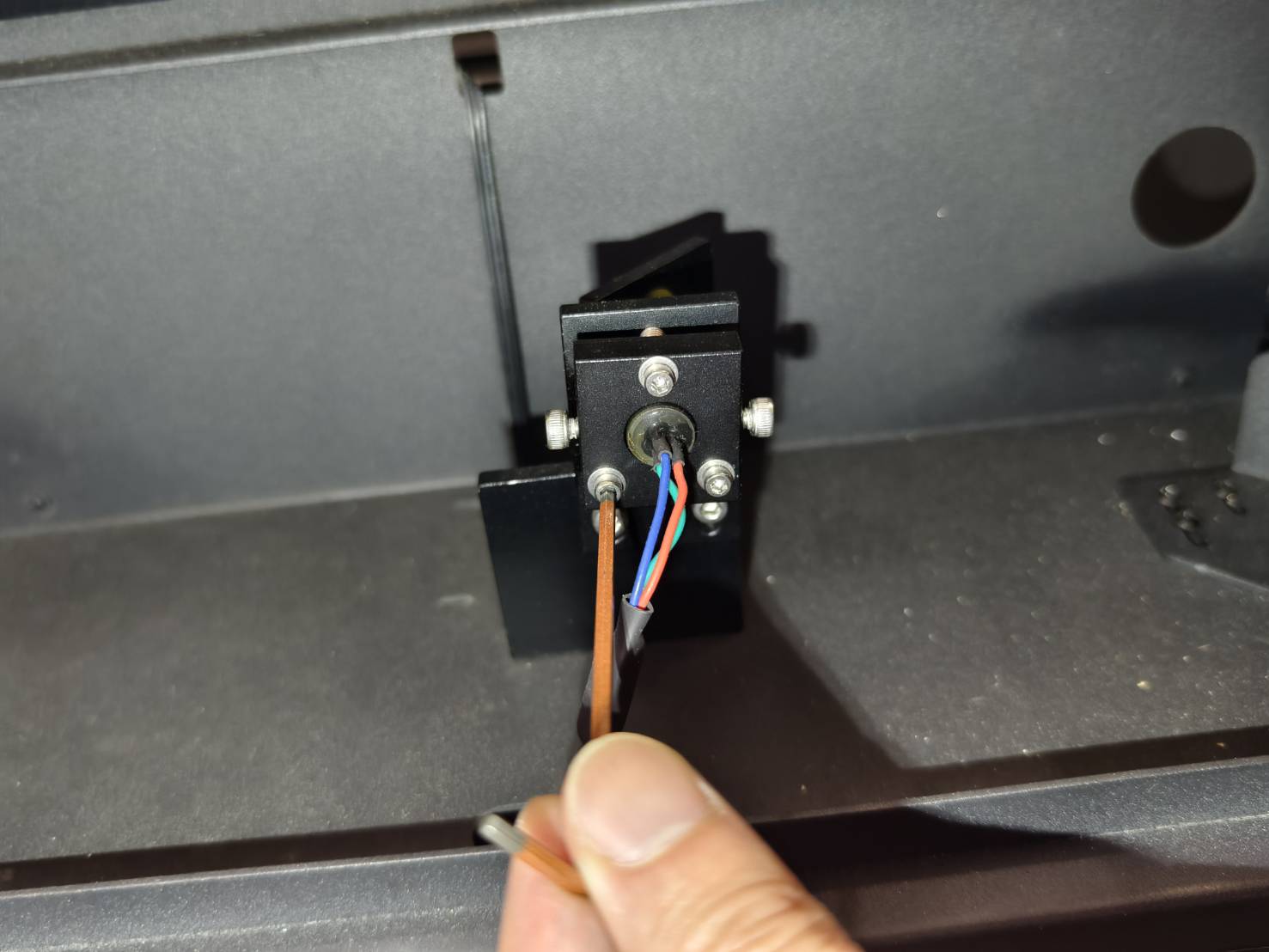

Als ze niet zijn uitgelijnd, gebruik dan een 2,5 mm inbussleutel om de rode stip module aan te passen.

Open de deurklep. Plaats een stuk dubbellaags dubbelzijdig tape bij de ingang van de derde spiegel. Ga naar Actie en druk op "Motoren ontgrendelen". Verplaats de laserkop naar de rechter onderhoek. Zorg ervoor dat de rode stip aan staat. Sluit de deurklep. Voer 3 pulsen uit. Controleer of de rode laserstip en de brandplek overlappen. Pas de rode laser indien nodig aan.

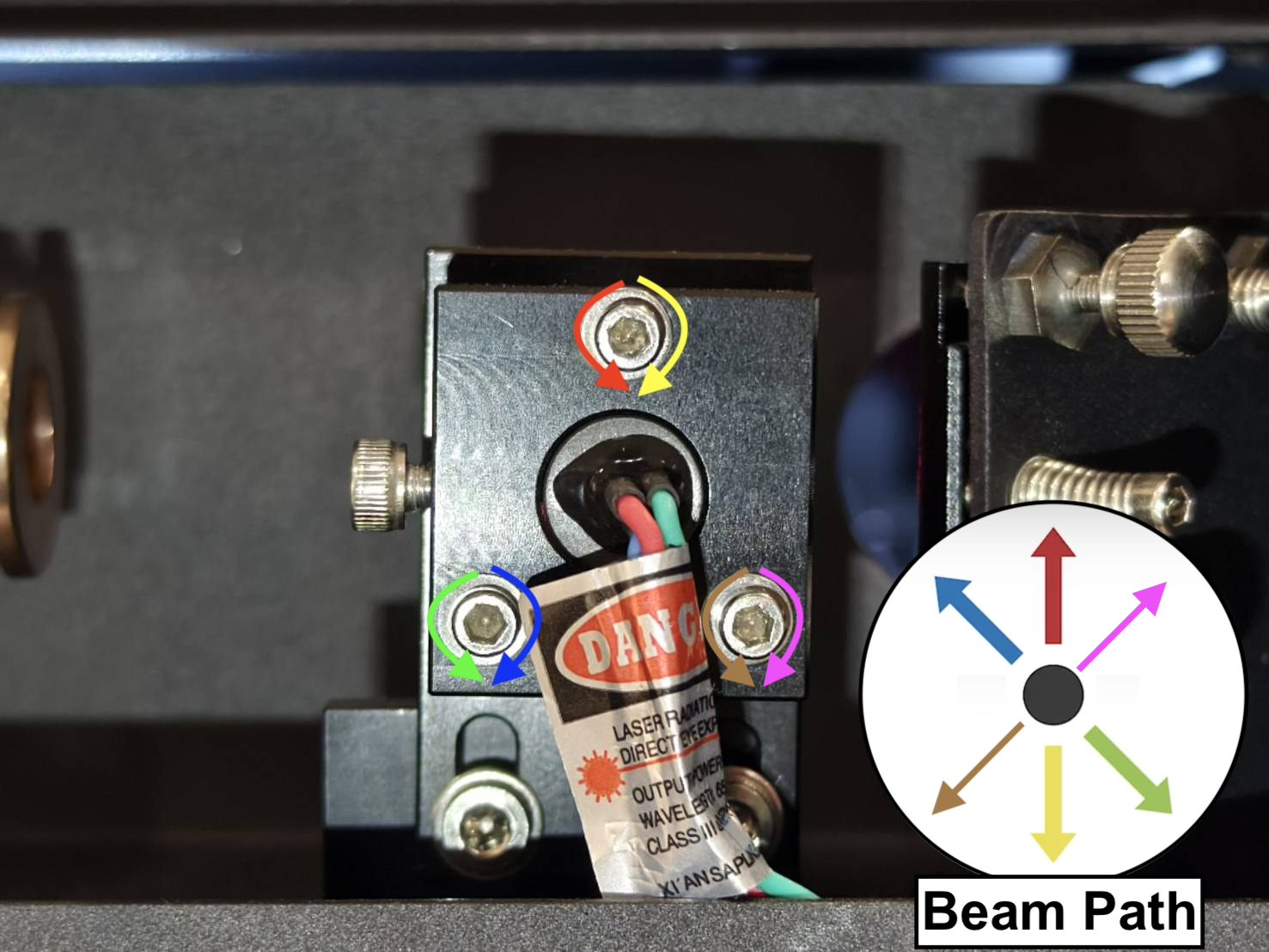

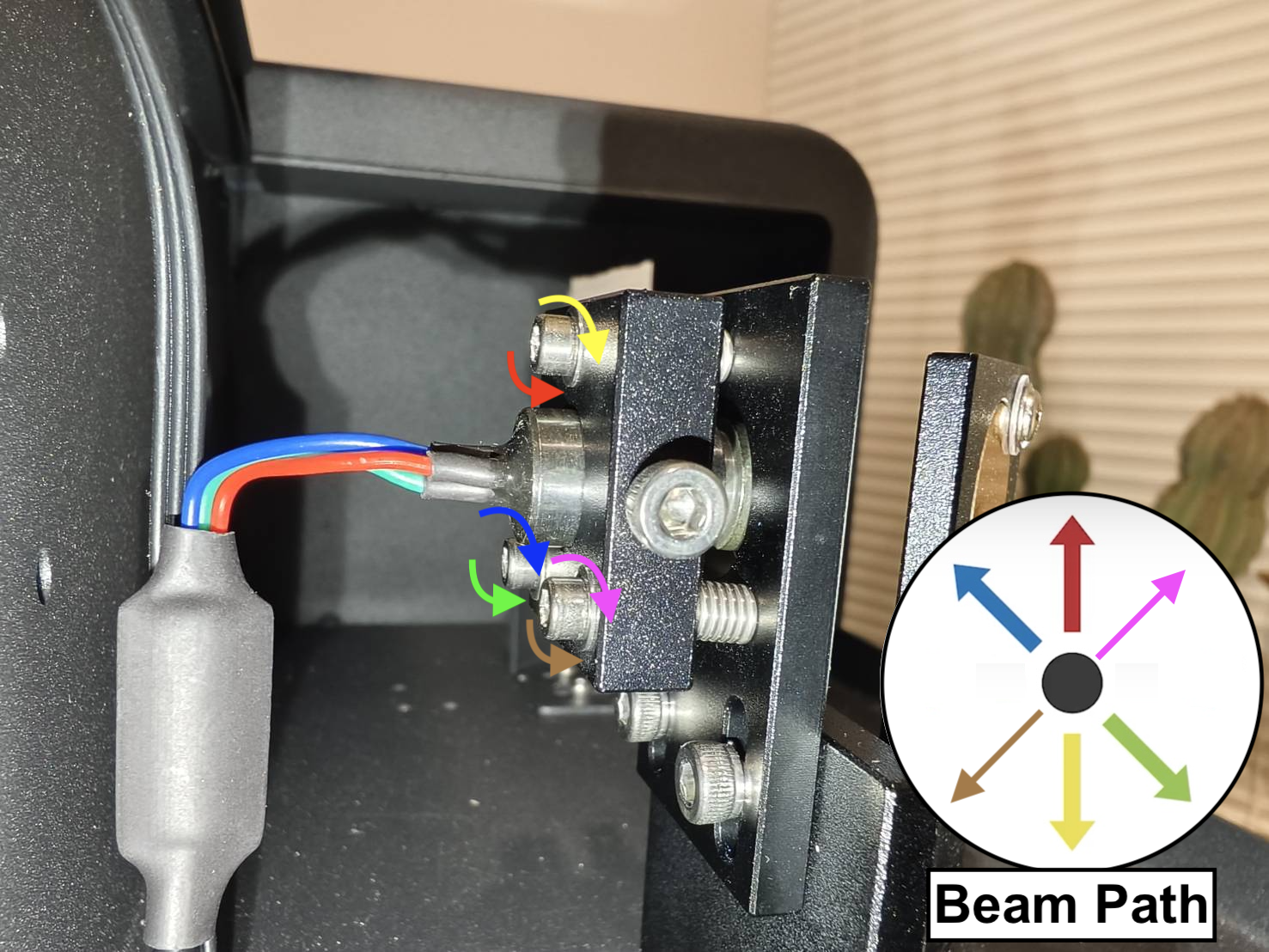

Evalueer uw resultaten en onderneem de volgende stap: Correct resultaat >> Schroeven en straalpad van de rode stipmodule HEXA RF 30W HEXA RF 60W / HEXA RF 80W Opmerking: Als de rode stip niet op de tape valt, betekent dit dat het pad van de rode stip te veel afwijkt. Deze bevindt zich mogelijk op de tweede spiegel; verplaats de rode stip naar het reflecterende gedeelte van de spiegel.

Stap 12

Gebruik de volgende link om het optische pad van de laser te controleren.
4-8 Controle optisch pad

Stap 9
