4-2 Paneel

FLUX Support Team
  • Bijgewerkt

Paneel Functietest

Aanbevolen Frequentie

Eenmaal per maand




Voorbereiding

Geen




Onderhoudsstappen

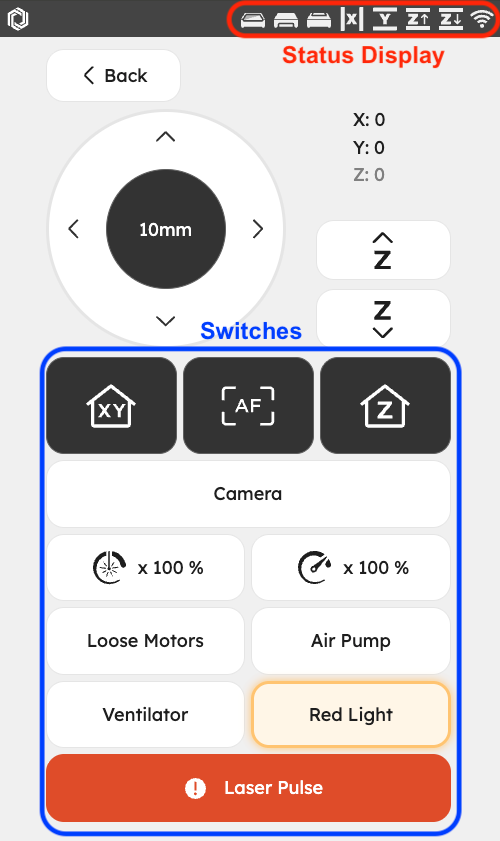

Controleer na succesvol referentiepunt zoeken de statusweergaven en schakelaars, behalve "Laserpuls". De criteria zijn als volgt:

Panel Maintain Page.png

Statusweergave Testmethode Pictogram
Deurklep Open en sluit de deurklep

door cover open.006.jpeg Geopend

door cover close.005.jpeg Gesloten
Lade Open en sluit de lade

drawer open.004.jpeg Geopend

drawer close.003.jpeg Gesloten
Achterklep Open en sluit de achterklep

back cover open.002.jpeg Geopend

back cover close.001.jpeg Gesloten
X-as
Eindschakelaar 		Na het aantikken van "Motoren" om de motoren vrij te geven, beweeg de laserkop helemaal naar links van de machine totdat u een klik hoort. (Activeer de schakelaar)

X_end_close.svg Geactiveerd

X_end_open.svg Niet geactiveerd
Y-as
Eindschakelaar 		Na het aantikken van "Motoren" om de motoren vrij te geven, beweeg de laserkop naar de achterkant van de machine totdat u een klik hoort. (Activeer de schakelaar)

Y_end_close.svg Geactiveerd

Y_end_open.svg Niet geactiveerd
Z-as bovenkant
Eindschakelaar 		Druk handmatig op de bovenste eindschakelaar in de rechterbenedenhoek totdat u een klik hoort. (Activeer de schakelaar)

Z_top_end_close.svg Geactiveerd

Z_top_end_open.svg Niet geactiveerd
Z-as onderkant
Eindschakelaar 		Druk handmatig op de onderste eindschakelaar in de rechterbenedenhoek totdat u een klik hoort. (Activeer de schakelaar)

Z_bottom_end_close.svg Geactiveerd

Z_bottom_end_open.svg Niet geactiveerd



Schakelaars:

  • Homing Pictogram.png Referentiepunt instellen: Controleer of de laserkop correct kan terugkeren naar het nulpunt.
  • Autofocus Pictogram.png Autofocus: Controleer of de autofocusfunctie correct werkt.
  • Z-Axis Homing Pictogram.png Z-as referentiepunt instellen: Controleer of het werkplatform correct naar beneden kan zakken.
  • Camera: Controleer of het camerabeeld op het scherm verschijnt en beweeg de laserkop om te observeren of het scherm wordt bijgewerkt wanneer de camera beweegt. (Het camerabeeld wordt elke 3 seconden bijgewerkt.)
  • Motoren: Controleer of de laserkop soepel kan bewegen langs de X-as lineaire geleiding en Y-as geleidestangen.
  • Luchtpomp: Gebruik zoals weergegeven in onderstaande afbeelding een stuk papier om te controleren of er lucht uit het lasermondstuk blaast.
  • Afzuigventilator: Na het aantikken hoort u een versnellend rotatiegeluid, vergelijkbaar met een opstijgend vliegtuig.
  • Rood licht: Helpt bij het afstellen van het optische pad en het bevestigen van het werkgebied van de taak.

Als u afwijkingen constateert, raadpleeg dan het [Hoofdstuk Probleemoplossing] voor oplossingen.





Schermreiniging



Aanbevolen Frequentie

Eens per twee weken




Onderhoudsstappen

Als het scherm vuil is, spuit u een kleine hoeveelheid alcohol op een schoonmaakdoek en veegt u het scherm voorzichtig af.





Voorbereiding

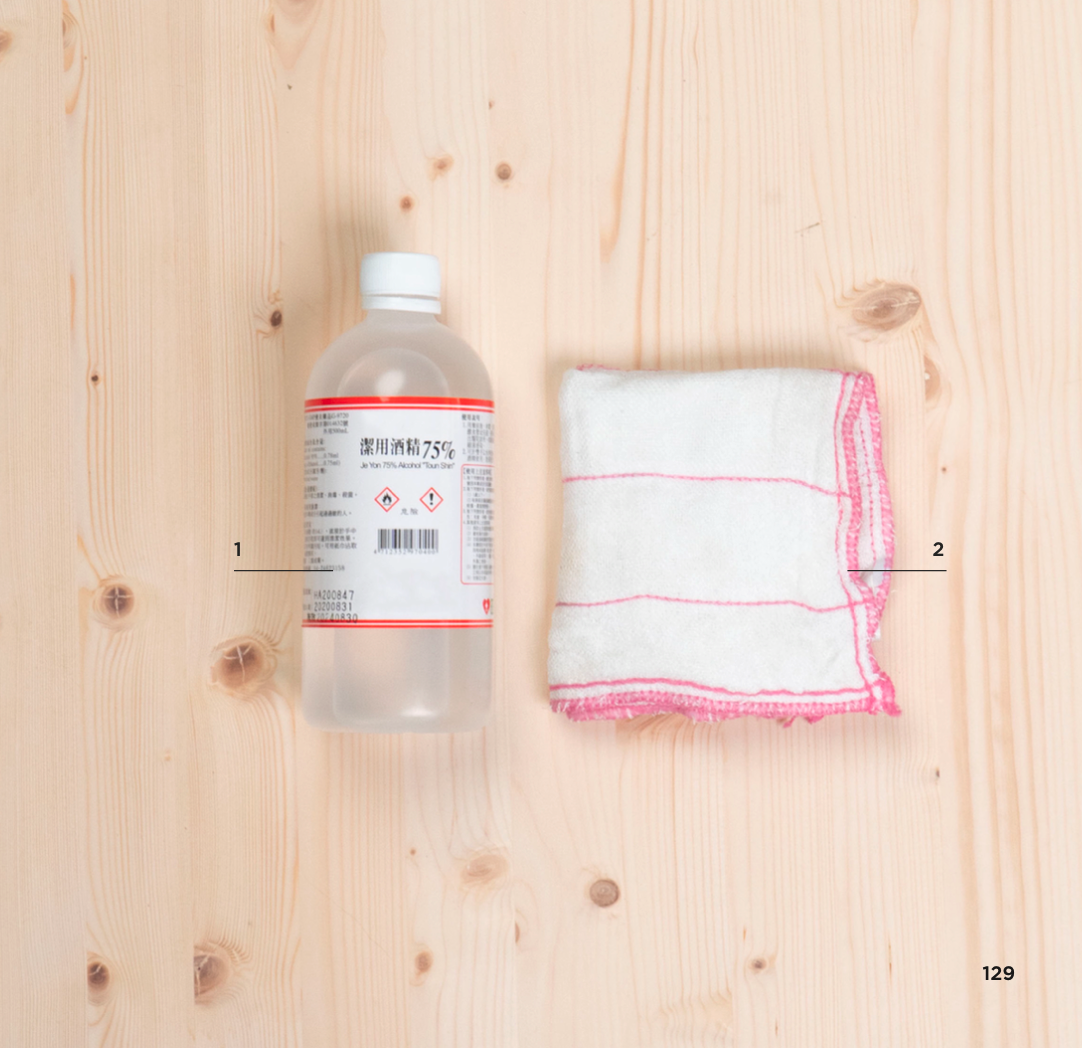

Door gebruiker te leveren items: 75%~99% alcohol, schoonmaakdoek
