Dit artikel begeleidt u bij het afstellen van het optische pad. Als u niet zeker weet of uw optische pad afgesteld moet worden, gebruik dan deze link om eerst uw optische pad te controleren.
Opmerking: Sommige foto's in dit artikel zijn afkomstig van HEXA & Beambox II; de meeste mechanische structuren zijn identiek aan de HEXA RF.
Tekenen van een verkeerd uitgelijnd optisch pad
Kan materialen niet snijden met de standaard vermogen- en snelheidsinstellingen in Beam Studio.
Het graveerresultaat is lichter in specifieke gebieden, waardoor het totale effect ongelijkmatig is.
Het snijvlak/dwarsdoorsnede van het materiaal staat niet loodrecht en lijkt schuin.
Stap 1

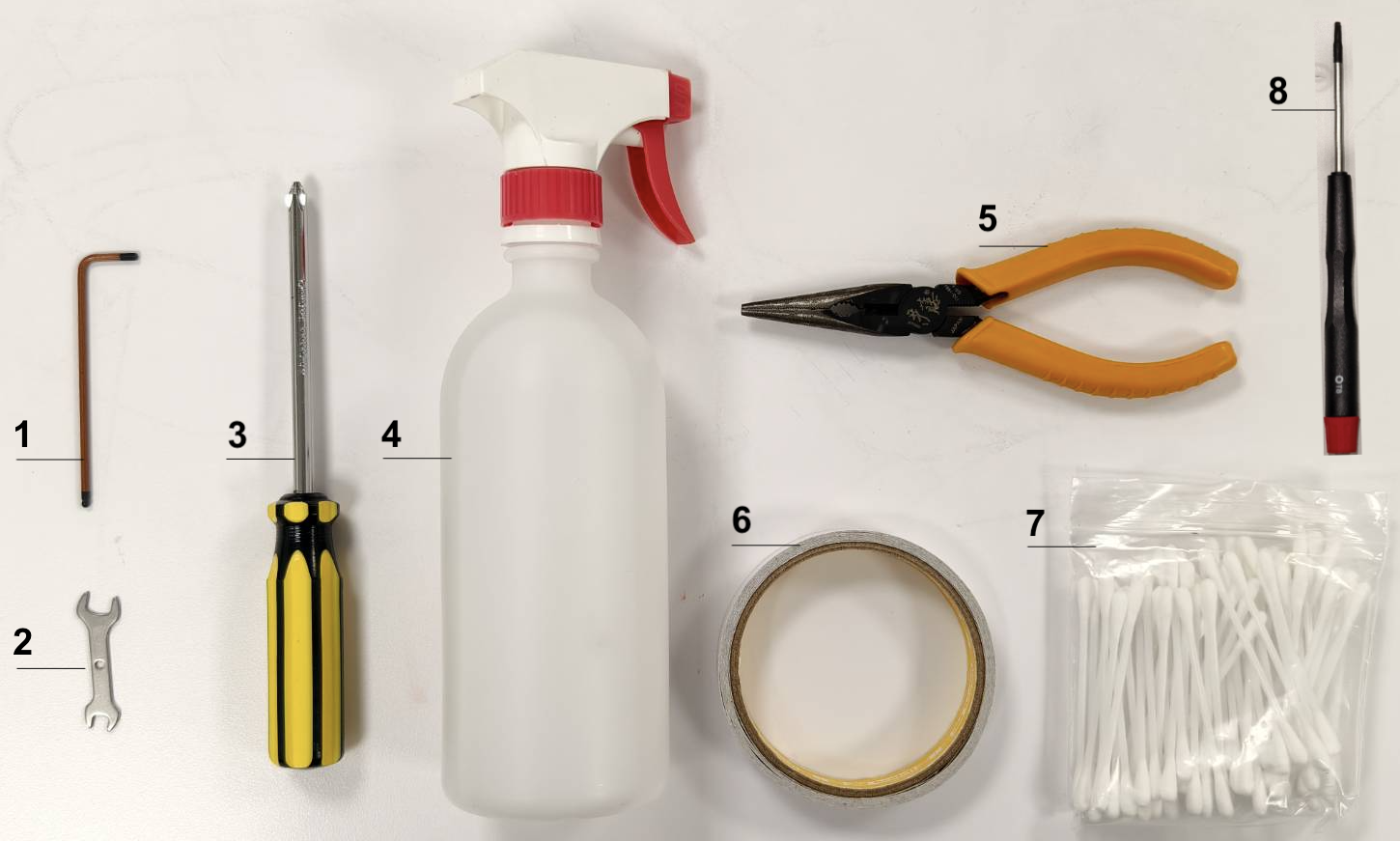

Bereid de volgende gereedschappen voor:
2,5mm inbussleutel
Steeksleutel
Kruiskopschroevendraaier
Desinfectiespray / Alcoholspray
Tang
Dubbelzijdig plakband
Wattenstaafjes
T8 Torx-schroevendraaier
Stap 2
Maak uzelf vertrouwd met het veilig uitvoeren van een laserpuls.
A. Schakel de machine in B. Sluit het bovendeksel C. Tik op 'Actie' en wacht tot het referentiepunt zoeken is voltooid D. Zoek de optie 'Laserpuls' E. Eenmaal tikken = één laserpuls, tweemaal tikken = twee laserpulsen, enzovoort ⚠︎ Zorg ervoor dat het boven- en achterdeksel gesloten zijn voor elke laserpuls
Stap 3
Gebruik een schroevendraaier om de schroeven aan de achterkant van de machine te verwijderen en open vervolgens het achterdeksel.
Stap 4
Maak uzelf vertrouwd met de volgende locaties:
- Eerste spiegel en rode laserpointer - Tweede spiegel - Derde spiegel - De 7 posities op het werkplatform waar de laserkop tijdens het inspectieproces naartoe wordt verplaatst.
Stap 5
Volg de instructies in onderstaande link om alle spiegels en lenzen te reinigen.

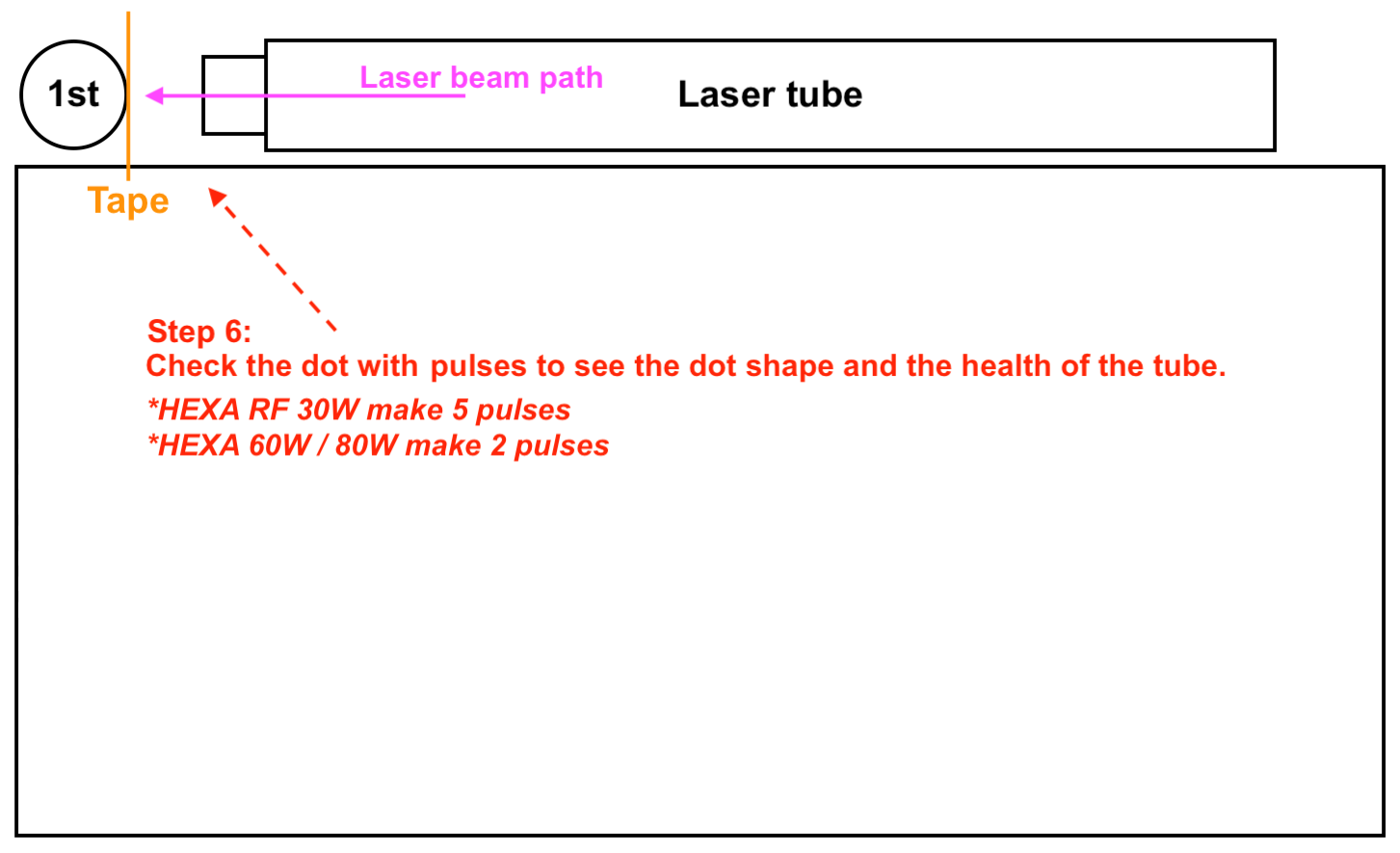

Controleer de laserspot op de eerste spiegel. Deze stap wordt gebruikt om te controleren of de laserbuis en machine correct functioneren.
Stapoverzicht:
Werkelijke stappen:

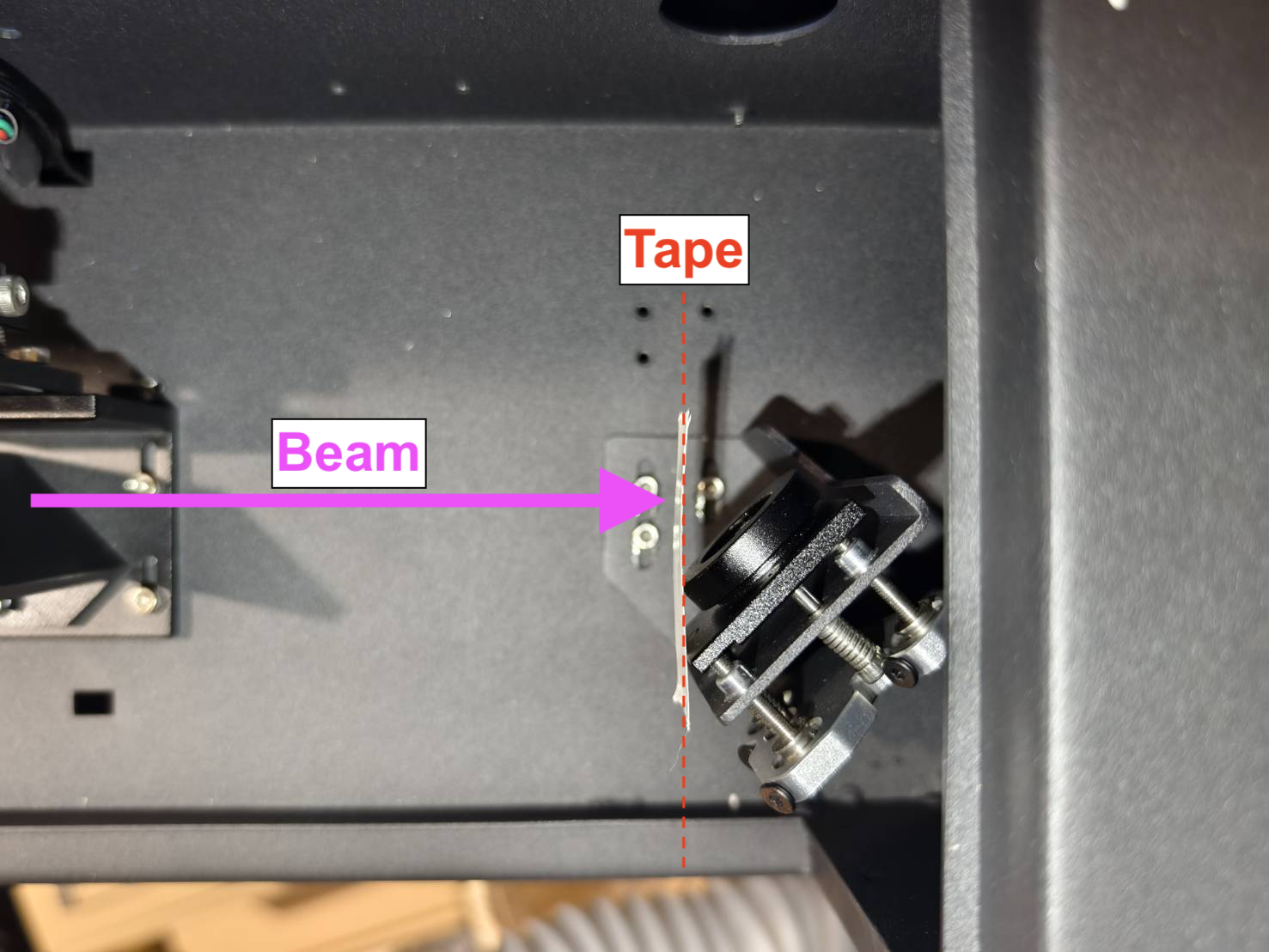

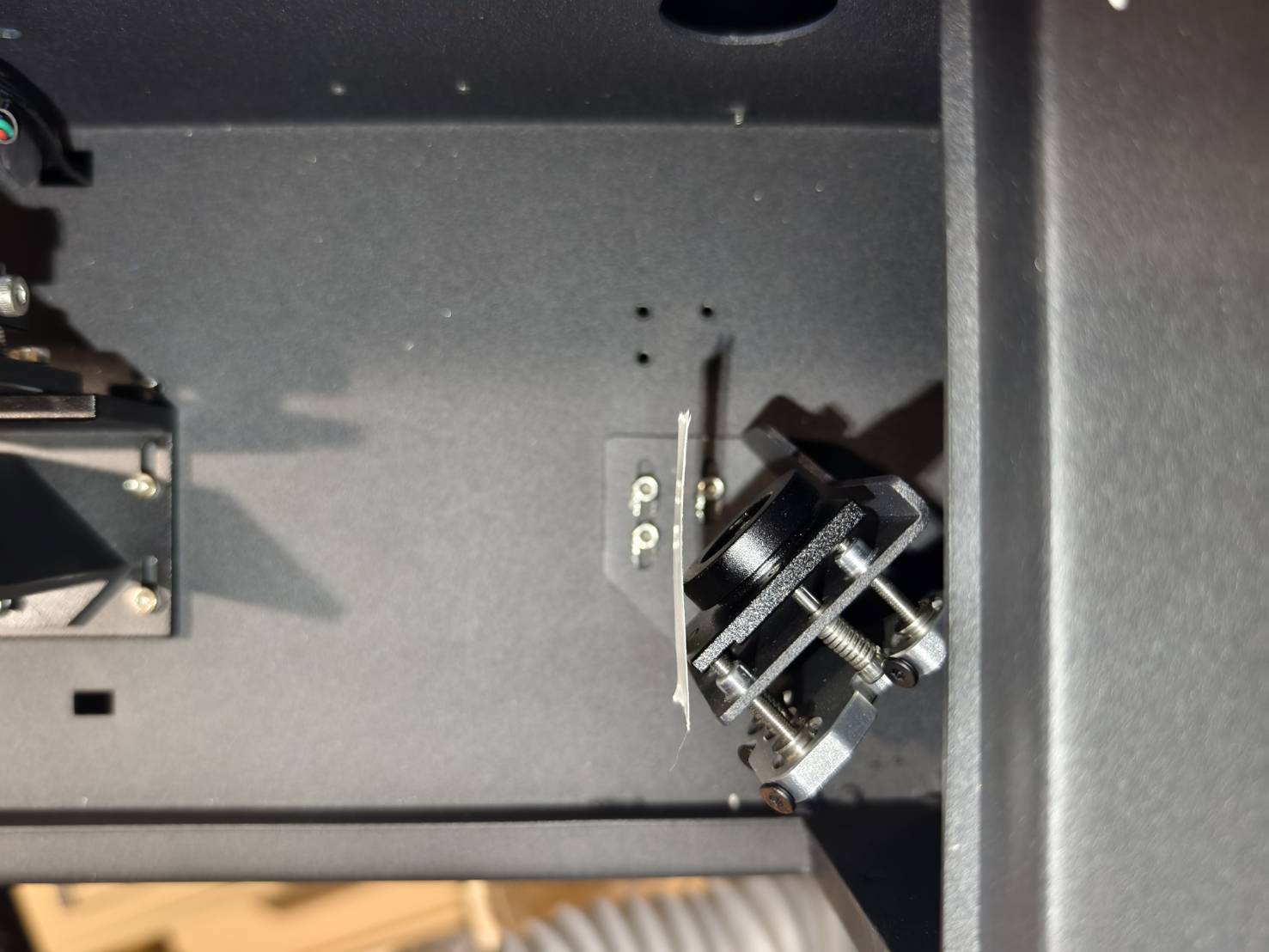

Plaats de tape op de eerste spiegel en zorg ervoor dat deze loodrecht op de straal staat.

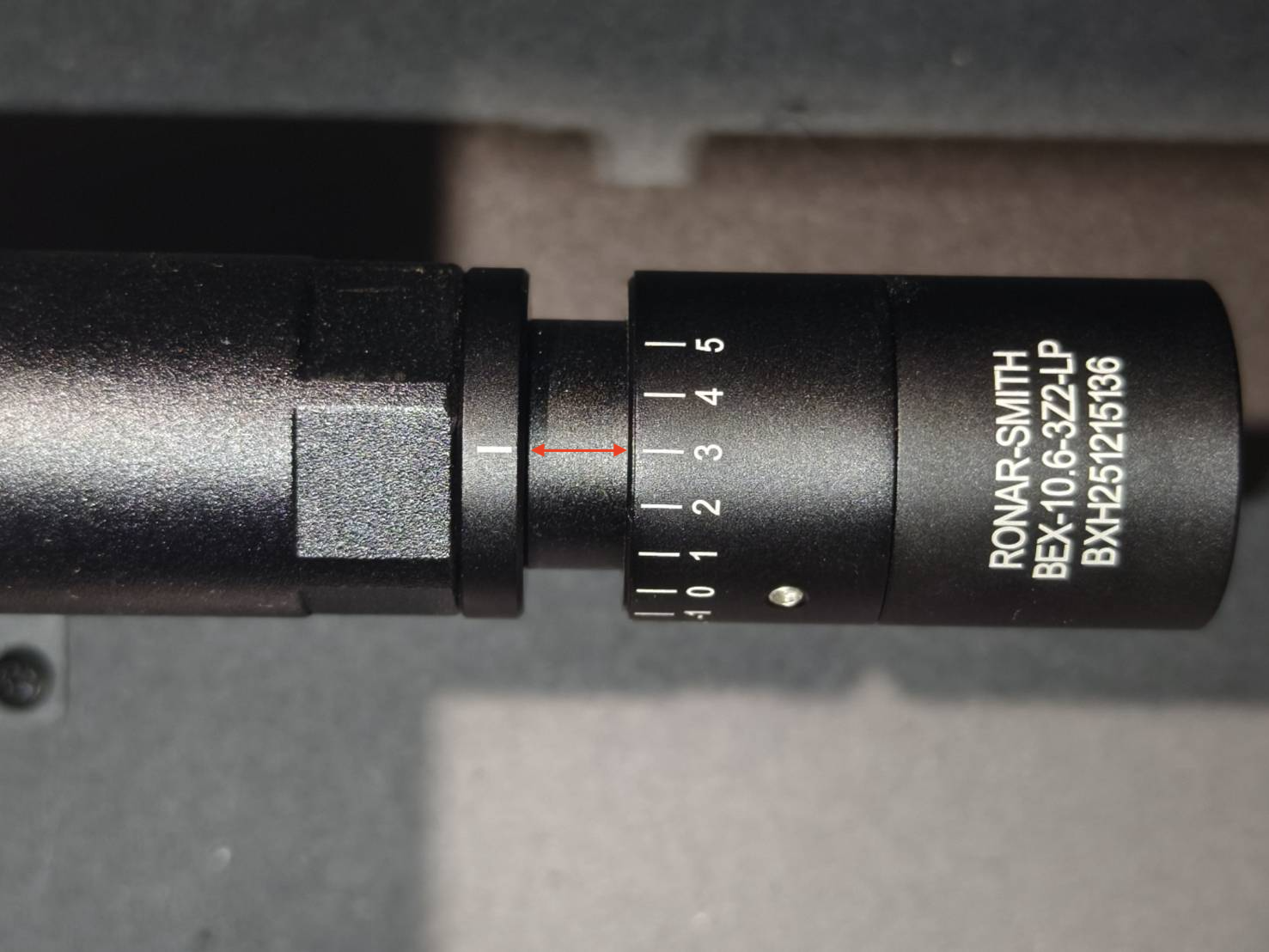

Stel de bundelexpander in op de standaardwaarde "3".
Sluit het achterdeksel en voer een laserpuls uit. Voor HEXA RF 30W, voer 5 pulsen uit. Voor HEXA RF 60W/80W, voer 2 pulsen uit om te voorkomen dat de dubbelzijdige tape vlam vat.
Demonstratie
(Voor HEXA RF 30W, voer 5 pulsen uit. Voor HEXA RF 60W/80W, voer 2 pulsen uit om te voorkomen dat de dubbelzijdige tape vlam vat.)
Controleer de resultaten.
Voorbeelden van tapetestresultaten

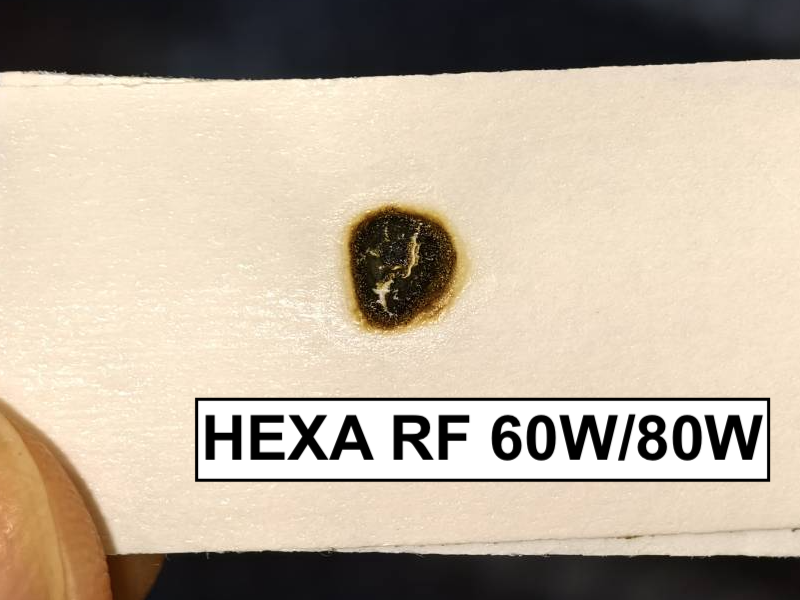

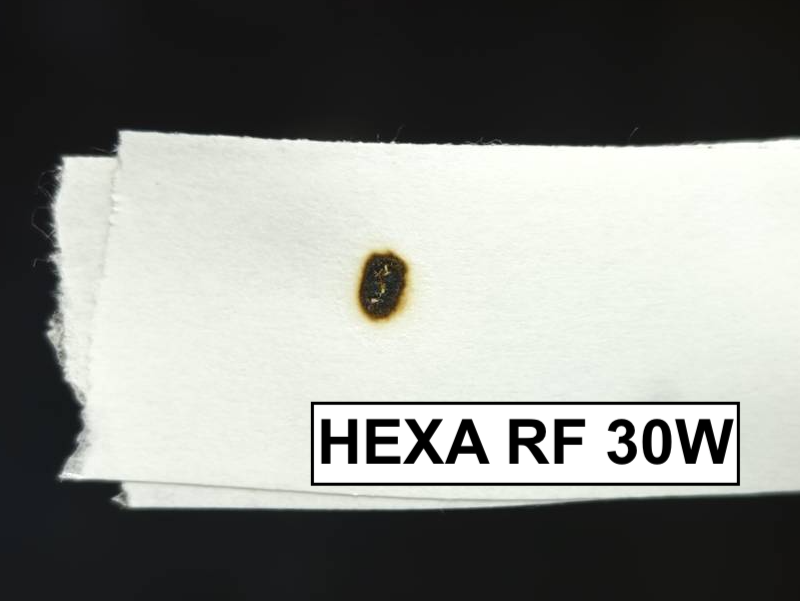

Goed voorbeeld - Rond en helder
Slecht voorbeeld - Zwak, hol of onregelmatig
Beoordeel uw resultaat en onderneem de volgende stap:
De laserbuis is beschadigd en moet worden vervangen.
De laservoeding is beschadigd en moet worden vervangen.
Stap 7
Deze stap controleert of de rode laser en het werkelijke CO2-laserpad zijn uitgelijnd en overlappen. Als ze niet zijn uitgelijnd, gebruik dan een 2,5mm inbussleutel om de rode laserpointer af te stellen.
Open de deurklep.

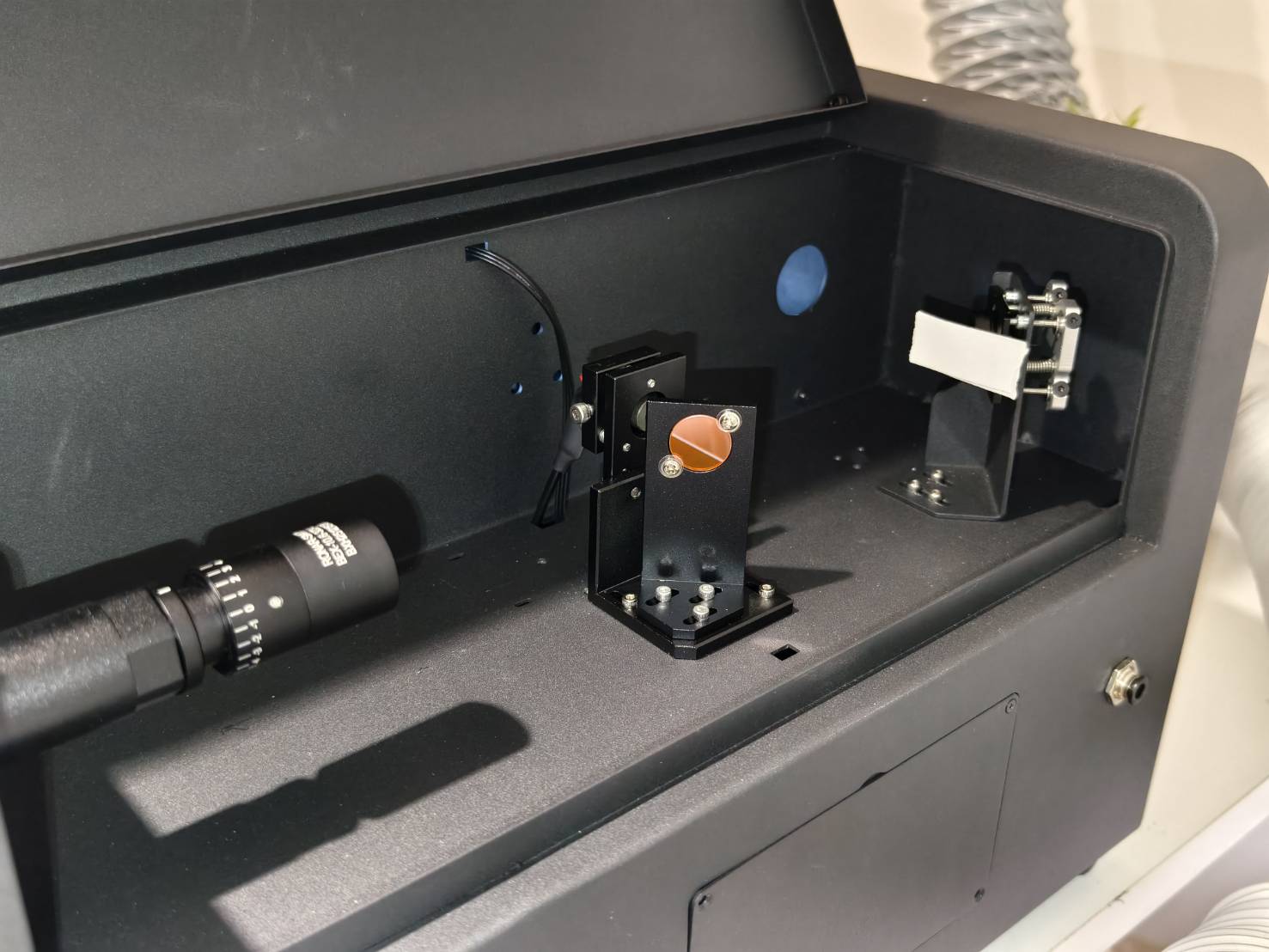

Plaats een stuk dubbellaags dubbelzijdige tape bij de ingang van de derde spiegel.
Ga naar de Actiemodus en tik op 'Motoren' (om de motoren vrij te geven).
Verplaats de laserkop naar de rechteronderhoek.
Zorg ervoor dat de rode laser aan staat.
Sluit de deurklep.
Voer 2 - 3 pulsen uit. (RF 30W x 3, RF 60W/80W x 2)
Controleer of de rode laserpunt en de brandplek overlappen.
Stel de rode laser indien nodig bij.
Juist voorbeeld - Overlappend
Onjuist voorbeeld - Niet overlappend
Schroeven en stralengang van de rode laserpointer
HEXA RF 30W
HEXA RF 60W / HEXA RF 80W
Opmerking: Als de rode stip niet op de tape valt, betekent dit dat uw rode laserstralengang te ver afwijkt. U kunt deze mogelijk op de tweede spiegel vinden; verplaats de rode stip naar het reflecterende oppervlak van de spiegel.
Als u de rode laser niet kunt vinden, betekent dit dat de rode laserpointer defect is of te ver is verschoven. Ga naar deze link om de rode laser opnieuw te kalibreren.
Stap 8
Deze stap controleert of het stralenpad van de eerste spiegel naar de tweede spiegel correct is uitgelijnd.
Stapoverzicht:
Werkelijke stappen:
Verwijder de tape en plaats een nieuw stuk dubbellaags dubbelzijdige tape op de tweede spiegel.
Verplaats de laserkop naar de linkerbovenhoek.
Sluit de deurklep en voer 2-3 pulsen uit. (RF 30W x 3, RF 60W/80W x 2)
Controleer visueel of de rode laser en de brandvlek overlappen.
Juist voorbeeld - Overlappend
Onjuist voorbeeld - Niet overlappend
Beoordeel uw resultaat en onderneem de volgende stap:
Deze stap leert u hoe u de schroeven op de eerste spiegel moet afstellen om het optische pad van de eerste spiegel naar de tweede spiegel uit te lijnen. Er zijn drie schroeven op de eerste spiegel; door deze met de klok mee of tegen de klok in te draaien, verandert het stralenpad en daarmee de positie van de rode laserstip.
Hoe u de schroefborging correct losmaakt: Spuit eerst alcohol op de schroeven om de gel of lijm op te lossen en wacht enkele seconden. Gebruik vervolgens een T8-schroevendraaier om de drie schroeven los te draaien, waarna de borging kan worden verwijderd.
Demonstratie (Let op: de schroeven in de video waren reeds losgedraaid vóór de opname.)
Controleer de positie van de laservlek en bepaal welke schroeven in welke richting moeten worden afgesteld.
Raadpleeg de onderstaande voorbeelden om het nummer en de bijbehorende afstelmethode te vinden:
Voor #1: De rode laservlek moet naar rechtsonder bewegen om te overlappen. De schroef linksboven moet rechtsom worden gedraaid. Zie de onderstaande foto.
Voor #2: De rode laservlek moet recht naar beneden bewegen om te overlappen. De schroef linksonder moet linksom worden gedraaid. Zie de onderstaande foto.
Voor #3: De rode laservlek moet eerst naar beneden bewegen, daarna naar links om te overlappen. De schroef linksonder moet linksom worden gedraaid om de vlek naar beneden te bewegen. De schroef rechtsboven moet rechtsom worden gedraaid om de vlek naar links te bewegen. Zie de onderstaande foto.
Voor #4: De rode laservlek moet naar rechts bewegen om te overlappen. De schroef rechtsboven moet tegen de klok in worden gedraaid. Zie de onderstaande foto.
Voor #5: De rode laserstip moet naar links bewegen om te overlappen. De schroef rechtsboven moet met de klok mee worden gedraaid. Zie de onderstaande foto.
Voor #6: De rode laserstip moet eerst naar rechts bewegen, dan omhoog om te overlappen. De schroef rechtsboven moet tegen de klok in worden gedraaid om de stip naar rechts te bewegen. De schroef linksonder moet met de klok mee worden gedraaid om de stip omhoog te bewegen. Zie de onderstaande foto.
Voor #7: De rode laserstip moet recht omhoog bewegen om te overlappen. De schroef linksonder moet met de klok mee worden gedraaid. Zie de onderstaande foto.
Voor #8: De rode laserstip moet naar linksboven bewegen om te overlappen. De schroef linksboven moet tegen de klok in worden gedraaid. Zie de onderstaande foto.
Plaats na het afstellen van de schroeven de bevestiging (houder) terug.
Stap 9
Deze stap controleert of het pad van de tweede spiegel naar de derde spiegel is uitgelijnd.
Stapoverzicht:
Werkelijke stappen:
Verwijder de tape en plaats een nieuw stuk dubbellaags dubbelzijdige tape bij de ingang van de derde spiegel.
Verplaats de laserkop naar de middelste linkerpositie.
Sluit de deurklep en voer 2-3 pulsen uit. (RF 30W x 3, RF 60W/80W x 2)
Controleer visueel of de rode laser en de brandvlek overlappen.
Juist voorbeeld - Overlappend
Onjuist voorbeeld - Niet overlappend
Beoordeel uw resultaat en onderneem de volgende stap:
Deze stap leert u hoe u het optische pad van de tweede spiegel naar de derde spiegel uitlijnt door de schroeven op de tweede spiegel af te stellen. Stel de schroeven op de tweede spiegel af om het optische pad van de tweede spiegel naar de derde spiegel uit te lijnen.
Er zijn drie schroeven op de tweede spiegel; door deze met de klok mee of tegen de klok in te draaien verandert het straalpad.
Spuit eerst alcohol op de moeren om de gel of lijm op te lossen en wacht enkele seconden, gebruik vervolgens een T8 schroevendraaier om de drie schroeven te verwijderen, waarna de bevestiging kan worden weggenomen.
Demonstratie
Controleer de positie van de laservlek en bepaal welke schroeven in welke richting moeten worden afgesteld. Raadpleeg de onderstaande foto om het nummer te vinden dat overeenkomt met de positie van uw rode laserpunt.
Voor #1: Het rode laserpunt moet naar rechtsonder bewegen om te overlappen. De schroef rechtsonder moet tegen de klok in worden gedraaid. Zie de onderstaande foto.
Voor #2: De rode laservlek moet recht naar beneden bewegen om te overlappen. De schroef rechtsboven moet met de klok mee worden gedraaid. Zie de onderstaande foto.
Voor #3: De rode laservlek moet eerst naar beneden bewegen, daarna naar links om te overlappen. De schroef rechtsboven moet met de klok mee worden gedraaid om het punt naar beneden te verplaatsen. De schroef linksonder moet tegen de klok in worden gedraaid om het punt naar links te verplaatsen. Zie de onderstaande foto.
Voor #4: De rode laservlek moet naar rechts bewegen om te overlappen. De schroef linksonder moet met de klok mee worden gedraaid. Zie de onderstaande foto.
Voor #5: De rode laserstip moet naar links bewegen om te overlappen. De schroef linksonder moet linksom worden gedraaid. Zie de onderstaande foto.
Voor #6: De rode laserstip moet eerst naar rechts bewegen, dan omhoog om te overlappen. De schroef linksboven moet met de klok mee worden gedraaid om het punt naar links te verplaatsen. De schroef rechtsonder moet tegen de klok in worden gedraaid om het punt naar boven te verplaatsen. Zie de onderstaande foto.
Voor #7: De rode laserstip moet recht omhoog bewegen om te overlappen. De schroef rechtsonder moet tegen de klok in worden gedraaid om het punt naar boven te verplaatsen. Zie de onderstaande foto.
Voor #8: De rode laserstip moet naar linksboven bewegen om te overlappen. De schroef rechtsboven moet met de klok mee worden gedraaid. Zie de onderstaande foto.
Plaats na het afstellen van de schroeven de bevestiging (houder) terug.
Stap 10
Deze stap leert u hoe u het OPA-gereedschap gebruikt om te controleren of de laserspot zich in het midden van de derde spiegelhouder bevindt.
Gebruik link om het bestand te downloaden en graveer/snijd het op 3mm helder acryl.
De cirkel van het gereedschap komt overeen met de opening in de onderstaande afbeelding.
Als uw machine niet het volledige werkplatform kan snijden, moet u een tijdelijk hulpmiddel maken. Gebruik een stuk transparant plakband en vouw het om het plakkerige deel af te dekken. Teken twee lijnen zoals hieronder weergegeven.
Het snijpunt van de lijnen op het plakband is het middelpunt van de cirkelvormige opening. (Het wordt aanbevolen om twee markeringen aan te brengen zoals aangegeven door de rode punten hieronder om de lijnen op het plakband uit te lijnen.)
Zodra het gereedschap klaar is, verplaats de laserkop naar de middenpositie.
Gebruik het gereedschap om de verticale uitlijning te controleren. Lijn de cirkel of markering van het gereedschap uit met de ingang en controleer de positie van de rode laserstip.
Acryl
Juist voorbeeld
Onjuist voorbeeld
Tape
Juist - Gecentreerd
Onjuist - Niet gecentreerd
Beoordeel uw resultaat en onderneem de volgende stap:
Als uw verticale laserstraal niet in het midden van het gereedschap staat, kunt u de laserkop aanpassen om dit te verbeteren.
Draai deze 4 schroeven iets los; verwijder ze niet en draai ze niet te ver los.
Na het losdraaien van de schroeven kunt u de laserkop nu naar binnen of naar buiten duwen.
Naar buiten duwen:
Naar binnen duwen:
Draai de schroeven weer vast na het verplaatsen van de laserkop.
Voer alstublieft uit Camerakalibratie in Beam Studio. (Dit kan als laatste stap worden uitgevoerd na het voltooien van alle optische pad aanpassingen.)
Stap 11
Na het voltooien van de verticale controle controleren we de horizontale positie bij de ingang van de derde spiegel.
Verplaats de laserkop naar de middenpositie.
Gebruik het gereedschap om de horizontale uitlijning te controleren. Lijn de cirkel of markering van het gereedschap uit met de ingang en controleer de positie van de rode laserstip.
Acryl
Juist - Gecentreerd
Acceptabel - Boven
Slecht - Onder
Tape
Juist - Gecentreerd
Acceptabel - Boven
Slecht - Onder
Beoordeel uw resultaat en onderneem de volgende stap:
Mogelijke oorzaak: De hoek van de laserstraal wijkt te ver af en moet naar boven worden aangepast of vervangen.
Stap 12
We controleren nu het optische pad van de derde spiegel naar de punt van het mondstuk, wat het Z-as (verticale) straalpad in het midden van het werkplatform vertegenwoordigt.
Verplaats de laserkop naar het midden van het werkplatform en plaats een stuk papier onder de punt van het mondstuk. Stel de hoogte van het werkplatform zo in dat de afstand tussen het papier en de punt van het mondstuk ongeveer 5mm tot 10mm is.
Controleer of u een gefocuste rode laserstip of rood licht kunt zien zoals weergegeven in de onderstaande afbeelding.
Goed resultaat - Gecentreerd
Slecht resultaat - Geen stip
Slecht resultaat - Niet gecentreerd
Beoordeel uw resultaat en onderneem de volgende stap:
Als er geen gefocuste stip uit de laserkop komt of de stip niet zichtbaar is, is uw Z-as optische pad verkeerd uitgelijnd en moet worden bijgesteld. Het doel van deze stap is om het brandpunt naar de middenpositie te verplaatsen.
Deze stap leert u hoe u de schroeven op de derde spiegel moet afstellen om het verticale optische pad te corrigeren van de derde spiegel naar het werkplatform. Corrigeer het verticale straalpad door de schroeven op de derde spiegel af te stellen. Er zijn drie schroeven op de derde spiegel; door ze met de klok mee of tegen de klok in te draaien, verandert het verticale straalpad, wat betekent dat de positie van de kleine stip op de tape zal veranderen.
Leer hoe u de moeren correct losdraait. Gebruik een tang om de schroef vast te houden en gebruik vervolgens een dubbelzijdige sleutel om tegen de klok in te draaien om de moer los te maken.
Hoe bepaalt u de positie van de laserstip? Als u de gefocuste stip niet kunt zien, kunt u het rode licht observeren. Het gebied met het sterkere licht is de positie van de laserstip.
Voorbeeld
Zoals weergegeven in de afbeelding, geeft het sterkere licht aan dat de laserstip linksonder moet zijn.
Om de laserstip naar het midden te verplaatsen, moet deze omhoog en naar rechts bewegen, dus raden we aan om de schroef rechtsboven met de klok mee te draaien.
Demonstratie
Na het afstellen van de schroeven, gelieve vast te draaien de moer door deze te draaien met de klok mee.
Beoordeel uw resultaat en onderneem de volgende stap:
Na geavanceerde afstelling, keer terug naar Stap 12.1 om de rode stip af te stellen.
Stap 13
Nu controleren we het optische pad van de derde spiegel naar de punt van het mondstuk in de rechteronderhoek van het werkplatform.
Verplaats de laserkop naar de rechteronderhoek van het werkplatform en plaats een stuk papier onder de punt van het mondstuk. Stel de hoogte van het werkplatform zo in dat de afstand tussen het papier en de punt van het mondstuk ongeveer 5mm tot 10mm is.
Controleer of u een gefocuste rode laserstip of rood licht kunt zien zoals weergegeven in de onderstaande afbeelding.
Goed resultaat - Gecentreerd
Slecht resultaat - Geen stip
Slecht resultaat - Niet gecentreerd
Beoordeel uw resultaat en onderneem de volgende stap:
Als er geen gefocuste spot uit de laserkop komt, is uw Z-as optische pad verkeerd uitgelijnd en moet deze worden afgesteld. Het doel van deze stap is om het brandpunt naar de middenpositie in de rechteronderhoek te verplaatsen.
Deze stap leert u hoe u de schroeven op de derde spiegel moet afstellen om het verticale optische pad te corrigeren van de derde spiegel naar het werkplatform. Corrigeer het verticale straalpad door de schroeven op de derde spiegel af te stellen. Er zijn drie schroeven op de derde spiegel; door ze met de klok mee of tegen de klok in te draaien, verandert het verticale straalpad, wat betekent dat de positie van de kleine stip op de tape zal veranderen.
Leer hoe u de moeren correct losdraait. Gebruik een tang om de schroef vast te houden en gebruik vervolgens een dubbelzijdige sleutel om tegen de klok in te draaien om de moer los te maken.
Hoe bepaalt u de positie van de laserstip? Als u de gefocuste stip niet kunt zien, kunt u het rode licht observeren. Het gebied met het sterkere licht is de positie van de laserstip.
Voorbeeld
Zoals weergegeven in de afbeelding, geeft het sterkere licht aan dat de laserstip linksonder moet zijn.
Om de laserstip naar het midden te verplaatsen, moet deze omhoog en naar rechts bewegen, dus raden we aan om de schroef rechtsboven met de klok mee te draaien.
Demonstratie
Na het afstellen van de schroeven, gelieve vast te draaien de moer door deze te draaien met de klok mee.
Beoordeel uw resultaat en onderneem de volgende stap:
We gebruiken tape en pulsen voor een laatste controle om het werkelijke laserpad te observeren vanaf het midden van het werkplatform.
Stapoverzicht - Midden
Plaats een stuk enkellaags tape op de punt van het mondstuk, verplaats de laserkop naar het midden van het werkplatform, sluit de deurkap en vuur één puls af.
Demonstratie
Verwijder de tape en controleer of de laserspot rond is.
Goed voorbeeld - Gecentreerd en rond:
Acceptabel voorbeeld - Rond maar licht uit het midden:
Slecht voorbeeld - Niet rond:
Beoordeel uw resultaat en onderneem de volgende stap:
Na geavanceerde afstelling, keer terug naar Stap 14 om de laserspot opnieuw te controleren.
Stap 14.1
Het rode laserpad en het werkelijke CO2-laserpad zijn mogelijk nog steeds niet perfect uitgelijnd. Dit betekent dat zelfs als de rode stip perfect is afgesteld, het CO2-laserpad nog steeds kan afwijken. Daarom moeten we de traditionele methode gebruiken om het optische pad van de Z-as af te stellen.
Demonstratie:
Bepaal de positie van de verticale spot en zoek de bijbehorende schroeven en richtingen om af te stellen. Eerst moet u het volledige gebied begrijpen waarbinnen de spot kan bewegen. Dit bereik is in feite identiek aan het gebied van de mondstukopening. De indruk op de tape vertegenwoordigt dit gebied.
Zoek vervolgens het nummer dat overeenkomt met uw verticale spotpositie.
Schema:
Gebruik vervolgens een tang om de schroef vast te houden, gebruik dan een dubbelzijdige sleutel om de moer linksom te draaien om deze los te maken. Gebruik een tang om de schroef vast te houden en gebruik vervolgens een dubbelzijdige sleutel om tegen de klok in te draaien om de moer los te maken.
Voor #1: De verticale spot moet naar rechts bewegen om rond en gecentreerd te worden. Kijkend naar de voorkant van de machine: De schroef linksboven moet tegen de klok in worden gedraaid. Zie de onderstaande foto.
Voor #2: De verticale spot moet naar rechtsonder bewegen om rond en gecentreerd te worden. Kijkend naar de voorkant van de machine: De schroef linksboven moet linksom worden gedraaid om de spot naar rechts te verplaatsen. De schroef rechtsonder moet rechtsom worden gedraaid om de spot naar beneden te verplaatsen. Zie de onderstaande foto.
Voor #3: De verticale spot moet naar beneden bewegen om rond en gecentreerd te worden. Kijkend naar de voorkant van de machine: De schroef rechtsonder moet rechtsom worden gedraaid om de spot naar beneden te verplaatsen. Zie de onderstaande foto.
Voor #4: De verticale spot moet naar linksonder bewegen om rond en gecentreerd te worden. Kijkend naar de voorkant van de machine: De schroef rechtsboven moet tegen de klok in worden gedraaid. Zie de onderstaande foto.
Voor #5: De verticale spot moet naar links bewegen om rond en gecentreerd te worden. Kijkend naar de voorkant van de machine: De schroef linksboven moet rechtsom worden gedraaid. Zie de onderstaande foto.
Voor #6: De verticale spot moet naar linksboven bewegen om rond en gecentreerd te worden. Kijkend naar de voorkant van de machine: De linksboven schroef moet rechtsom worden gedraaid om de spot naar links te verplaatsen. De rechtsonder schroef moet linksom worden gedraaid om deze omhoog te verplaatsen. Zie de onderstaande foto.
Voor #7: De verticale spot moet omhoog bewegen om rond en gecentreerd te worden. Kijkend naar de voorkant van de machine: De rechtsonder schroef moet linksom worden gedraaid om deze omhoog te verplaatsen. Zie de onderstaande foto.
Voor #8: De verticale spot moet naar rechtsboven bewegen om rond en gecentreerd te worden. Kijkend naar de voorkant van de machine: De schroef rechtsboven moet met de klok mee worden gedraaid. Zie de onderstaande foto.
Na het afstellen van de schroeven moet u nieuwe tape aanbrengen en opnieuw pulsen uitvoeren om de positie van de spot te controleren.
Demonstratie:
Als u deze methode moeilijk vindt, kunt u de rode stip gebruiken om een algemeen idee te krijgen van de werkelijke CO2 optische padpositie, en vervolgens pulsen uitvoeren.
Na het afstellen van de schroeven, gelieve vast te draaien de moer door deze te draaien met de klok mee.
Stap 15
We zullen tape en pulsen gebruiken voor een eindcontrole om het werkelijke CO2-laserpad in de rechteronderhoek van het werkplatform te observeren.
Stapoverzicht - Rechtsonder
Plaats een stuk enkellaagse tape op de punt van het mondstuk, verplaats de laserkop naar de rechteronderhoek van het werkplatform, sluit de deurklep en vuur één puls af.
Demonstratie
Verwijder de tape en controleer of de laserspot rond is.
Goed voorbeeld - Gecentreerd en rond:
Acceptabel voorbeeld - Rond maar licht uit het midden:
Slecht voorbeeld - Niet rond:
Beoordeel uw resultaat en onderneem de volgende stap:
Goed of acceptabel resultaat >> Afstelling voltooid! (Als uw laserkop werd afgesteld in Stap 10.1, zorg er dan voor dat u Camera-kalibratie uitvoert.)
Na geavanceerde afstelling, keer terug naar Stap 14 om de laserspot opnieuw te controleren.
Stap 15.1
Het rode laserpad en het werkelijke CO2-laserpad zijn mogelijk nog steeds niet perfect uitgelijnd. Dit betekent dat zelfs als de rode stip perfect is afgesteld, het CO2-laserpad nog steeds kan afwijken. Daarom moeten we de traditionele methode gebruiken om het optische pad van de Z-as af te stellen.
Demonstratie
Bepaal de positie van de verticale spot en zoek de bijbehorende schroeven en richtingen om af te stellen. Eerst moet u het volledige gebied begrijpen waarbinnen de spot kan bewegen. Dit bereik is in feite identiek aan het gebied van de mondstukopening. De indruk op de tape vertegenwoordigt dit gebied.
Zoek vervolgens het nummer dat overeenkomt met uw verticale spotpositie.
Schema:
Gebruik vervolgens een tang om de schroef vast te houden, gebruik dan een dubbelzijdige sleutel om de moer linksom te draaien om deze los te maken. Gebruik een tang om de schroef vast te houden en gebruik vervolgens een dubbelzijdige sleutel om tegen de klok in te draaien om de moer los te maken.
Voor #1: De verticale spot moet naar rechts bewegen om rond en gecentreerd te worden. Kijkend naar de voorkant van de machine: De schroef linksboven moet tegen de klok in worden gedraaid. Zie de onderstaande foto.
Voor #2: De verticale spot moet naar rechtsonder bewegen om rond en gecentreerd te worden. Kijkend naar de voorkant van de machine: De schroef linksboven moet linksom worden gedraaid om de spot naar rechts te verplaatsen. De schroef rechtsonder moet rechtsom worden gedraaid om de spot naar beneden te verplaatsen. Zie de onderstaande foto.
Voor #3: De verticale spot moet naar beneden bewegen om rond en gecentreerd te worden. Kijkend naar de voorkant van de machine: De schroef rechtsonder moet rechtsom worden gedraaid om de spot naar beneden te verplaatsen. Zie de onderstaande foto.
Voor #4: De verticale spot moet naar linksonder bewegen om rond en gecentreerd te worden. Kijkend naar de voorkant van de machine: De schroef rechtsboven moet tegen de klok in worden gedraaid. Zie de onderstaande foto.
Voor #5: De verticale spot moet naar links bewegen om rond en gecentreerd te worden. Kijkend naar de voorkant van de machine: De schroef linksboven moet rechtsom worden gedraaid. Zie de onderstaande foto.
Voor #6: De verticale spot moet naar linksboven bewegen om rond en gecentreerd te worden. Kijkend naar de voorkant van de machine: De linksboven schroef moet rechtsom worden gedraaid om de spot naar links te verplaatsen. De rechtsonder schroef moet linksom worden gedraaid om deze omhoog te verplaatsen. Zie de onderstaande foto.
Voor #7: De verticale spot moet omhoog bewegen om rond en gecentreerd te worden. Kijkend naar de voorkant van de machine: De rechtsonder schroef moet linksom worden gedraaid om deze omhoog te verplaatsen. Zie de onderstaande foto.
Voor #8: De verticale spot moet naar rechtsboven bewegen om rond en gecentreerd te worden. Kijkend naar de voorkant van de machine: De schroef rechtsboven moet met de klok mee worden gedraaid. Zie de onderstaande foto.
Na het afstellen van de schroeven moet u nieuwe tape aanbrengen en opnieuw pulsen uitvoeren om de positie van de spot te controleren.
Demonstratie:
Als u deze methode moeilijk vindt, kunt u de rode stip gebruiken om een algemeen idee te krijgen van de werkelijke CO2 optische padpositie, en vervolgens pulsen uitvoeren.
Na het afstellen van de schroeven, gelieve vast te draaien de moer door deze te draaien met de klok mee.
Beoordeel uw resultaat en onderneem de volgende stap:
Controleer het middelpunt opnieuw Stap 14 Als het midden en de rechteronderhoek niet tegelijkertijd gecentreerd kunnen worden >>
Verzamel de brandsporen op de volgende locaties (Stap 16)
Verzamel markeringen op de 1e spiegel.
Plaats dubbellaagse tape op de rode laserpointer, zorg ervoor dat deze loodrecht op de straal staat (90 graden), en vuur 3 pulsen af. Plak de resultaten op een vel papier en markeer de locatie.
Noteer de spiegelposities en het aantal pulsen (zoals hieronder weergegeven)
Verzamel markeringen van de 1e naar de 2e spiegel. Plaats dubbellaagse tape op de 2e spiegel, zorg ervoor dat deze loodrecht op de straal staat (90 graden), vuur 2 pulsen af in de linkerbovenhoek en nog eens 2 pulsen in de linkeronderhoek.
Noteer de spiegelposities en het aantal pulsen (zoals hieronder weergegeven)
Verzamel markeringen bij de ingang van de 2e naar de 3e spiegel. Plaats dubbellaagse tape op de 3e spiegel, zorg ervoor dat deze loodrecht op de straal staat (90 graden), vuur 2 pulsen af aan de linkerzijde in het midden en nog eens 2 pulsen aan de rechterzijde in het midden.
Noteer de spiegelposities en het aantal pulsen (zoals hieronder weergegeven)
Verzamel markeringen bij de mondstukopening in het centrum. Plaats een stuk enkellaagse tape op de punt van het mondstuk, verplaats de laserkop naar het midden van het werkplatform en vuur één puls af.
Noteer de spiegelposities en het aantal pulsen (zoals hieronder weergegeven)
Verzamel markeringen bij de mondstukopening in de rechteronderhoek. Plaats een stuk enkellaagse tape op de punt van het mondstuk, verplaats de laserkop naar de rechteronderhoek van het werkplatform en vuur één puls af.
Noteer de spiegelposities en het aantal pulsen (zoals hieronder weergegeven)
Verzamel markeringen bij de ingang van de 3e spiegel van linksboven naar rechtsboven. Plaats dubbellaagse tape op de 3e spiegel, zorg ervoor dat deze loodrecht op de straal staat (90 graden), vuur 2 pulsen af aan de linkerbovenzijde en nog eens 2 pulsen aan de rechterbovenzijde.
Noteer de spiegelposities en het aantal pulsen (zoals hieronder weergegeven)
Verzamel markeringen bij de ingang van de 3e spiegel van linksonder naar rechtsonder. Plaats dubbelzijdige tape op de 3e spiegel, zorg ervoor dat deze loodrecht op de straal staat, vuur 2 pulsen af aan de linkerbenedenhoek en nog eens 2 pulsen aan de rechterbenedenhoek.
Noteer de spiegelposities en het aantal pulsen (zoals hieronder weergegeven)
Maak tot slot een close-upfoto van de vlek op het mondstuk.
Rapport (Stap 17)
Neem contact op met de klantenservice en stuur de foto's van de gegraveerde markeringen naar het technisch ondersteuningsteam.
Opmerkingen
0 opmerkingen
U moet u aanmelden om een opmerking te plaatsen.
