Beschrijving

Deze handleiding legt uit hoe u LightBurn configureert voor FLUX HEXA RF, de ingebouwde USB-camera aansluit, de cameralens kalibreert met het LightBurn AprilTags-patroon en het cameravoorbeeld uitlijnt met de werkruimte van de machine.

De procedure en waarden hieronder zijn geverifieerd met LightBurn Pro 2.1.03. Menunamen kunnen enigszins verschillen in andere LightBurn-versies.

Belangrijk: Voltooi de apparaatinstelling voordat u de camera kalibreert. Houd het kalibratiepatroon vlak, zorg ervoor dat elke AprilTag volledig zichtbaar is en gebruik het IP-adres dat op uw eigen HEXA RF wordt weergegeven. Het IP-adres 192.168.1.247 dat in deze handleiding wordt getoond, is slechts een voorbeeld van de testmachine.

Stap 1

Bereid de machine, computer en materialen voor

Bereid de volgende items voor voordat u de kalibratiewizard opent:

Een computer met LightBurn geïnstalleerd.
Een netwerkverbinding met de HEXA RF en een USB-verbinding met de HEXA RF-camera.
Een afgedrukt LightBurn AprilTags-lenskalibratiepatroon. Druk het af op 100% schaal zonder aan te passen of het formaat te wijzigen.
(U wordt in de stappen begeleid om het AprilTags-lenskalibratiepatroon af te drukken.)
Vier vlakke, lichtgekleurde houten platen van 3 mm voor uitlijning van de werkruimte.
De firmwareversie van HEXA RF is v6.5.0 of hoger.

Stap 2

Maak een nieuw HEXA RF-apparaat aan in LightBurn

Open LightBurn. Klik in het Laser -paneel, klik op Apparaten, kies vervolgens de optie om handmatig een apparaat aan te maken. Wanneer de wizard Nieuw apparaat om de controller vraagt, selecteer GRBL en klik op Volgende.

Stap 3

Selecteereer de netwerkverbindingsmethode

Selecteereer voor de GRBL-verbindingsmethode Ethernet of Wifi/TCP. Klik op Volgende.

Controleer of de computer en HEXA RF op hetzelfde netwerk zijn aangesloten voordat u verdergaat.

Stap 4

Voer het IP-adres van de HEXA RF in

Zoek het IP-adres van uw HEXA op het touchscreen.
(Als uw machine nog geen WIFI-verbinding heeft gemaakt, raadpleeg dan dit article voor het instellen van een verbinding.)

Voer het huidige IP-adres van uw HEXA RF in en klik vervolgens op Volgende. Zoek het IP-adres van de machine op het netwerkinformatiescherm van de HEXA RF.

De gebruikte testmachine 192.168.1.247. Dit is slechts een voorbeeld; voer het adres in dat aan uw eigen machine is toegewezen.

Stap 5

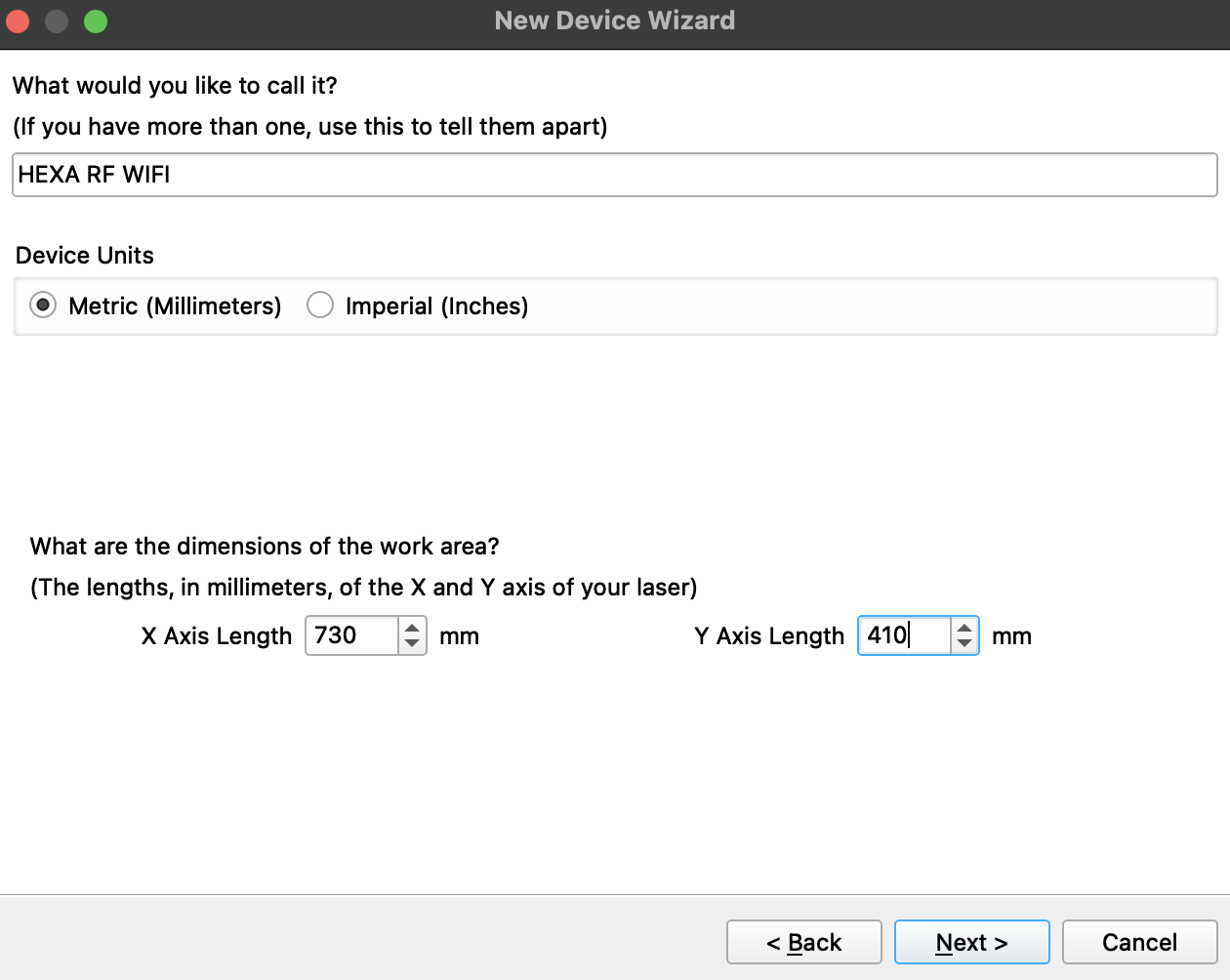

Stel de apparaatnaam en werkruimtegrootte in

Voer een herkenbare apparaatnaam in, zoals HEXA RF Wifi. Selecteereer Millimeters en stel het werkgebied in op:

X-as lengte: 730 mm
Y-as lengte: 410 mm

Klik op Volgende.

Stap 6

Stel de machine-oorsprong in en voltooi de apparaatconfiguratie

Selecteereer de linkerachterhoek als machine-oorsprong. Controleer de samenvatting en bevestig de volgende waarden:

Controller: GRBL
Verbinding: Ethernet of Wifi/TCP
Werkruimte: 730 x 410 mm
Oorsprong: linkerachter
IP-adres: het huidige IP-adres van uw HEXA RF

Klik op Voltooien. Open Apparaatinstellingen nogmaals om te bevestigen dat de waarden correct zijn opgeslagen.

Stap 7

Controleer de machineverbinding en coördinatenmodus

Selecteereer het nieuwe HEXA RF-apparaat in het Laser-paneel. Open het Verplaatsen paneel en klik op Home om te controleren of LightBurn met de machine kan communiceren.

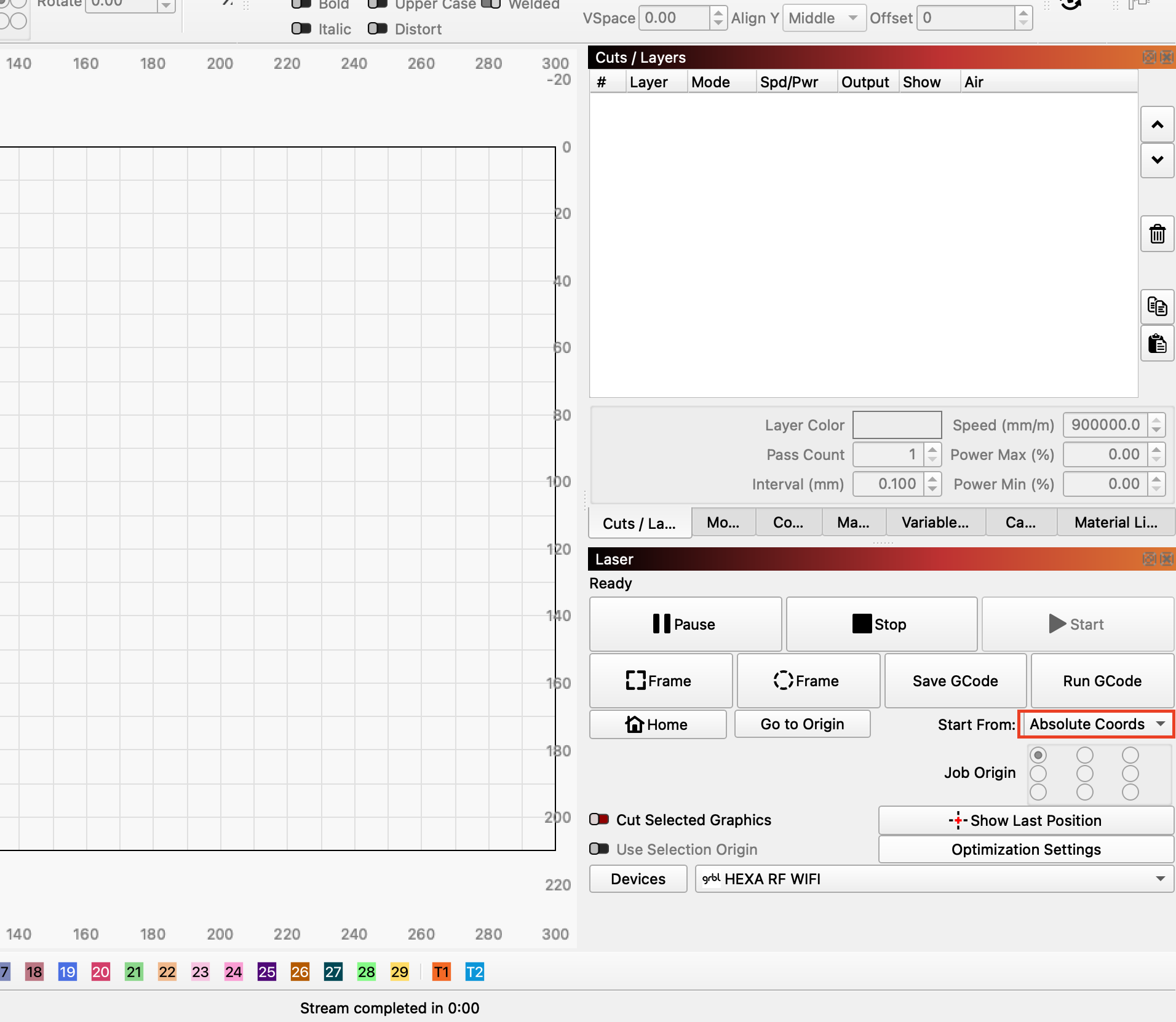

Stel in het hoofdvenster van LightBurn Start vanaf to Absolute coördinaten.

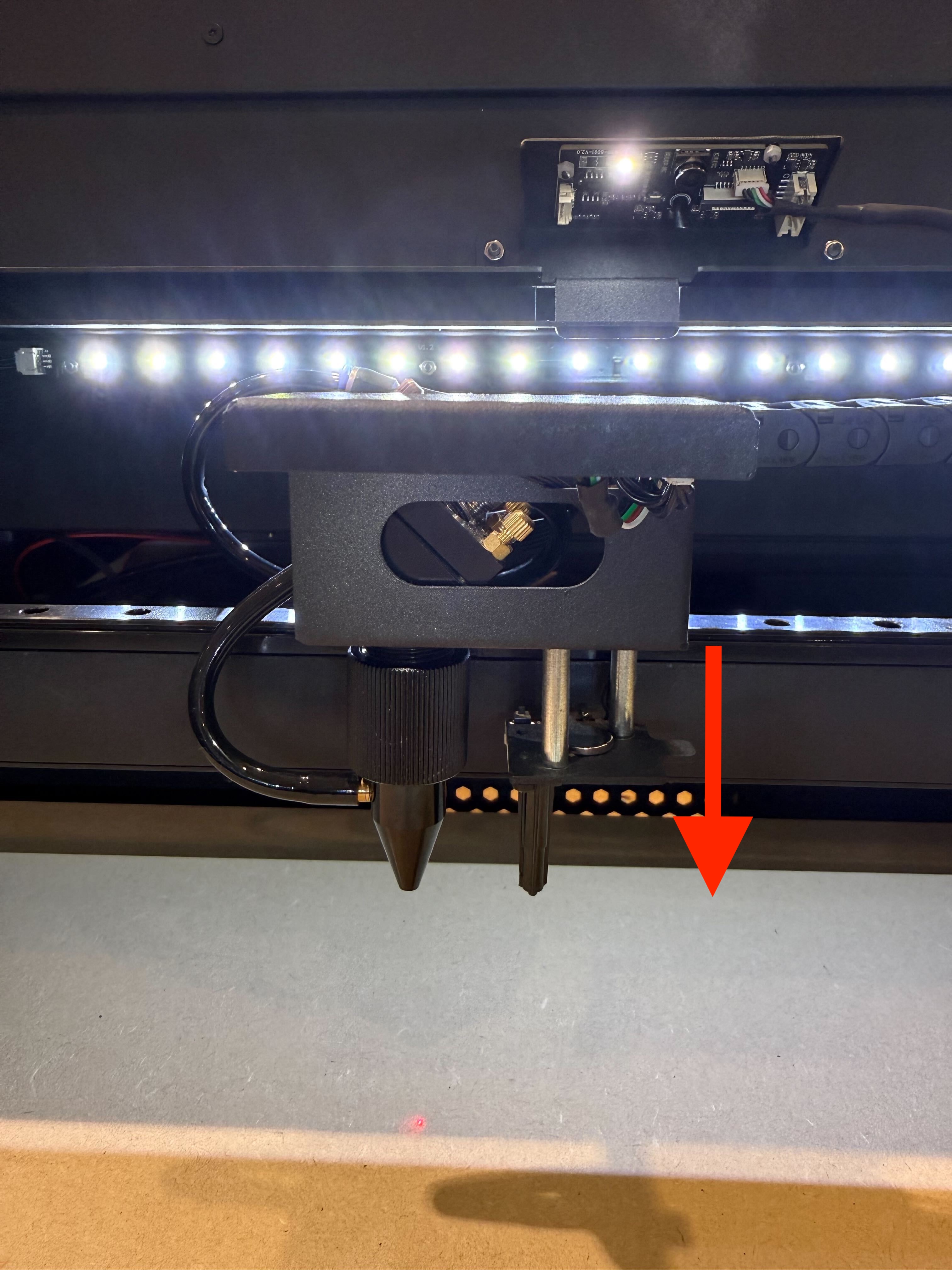

Voordat u de camera kalibreert, dient u de machine te homen en de Z-as naar de home-/nulpositie te verplaatsen.

Stap 8

Open de camera-installatiewizard

Sluit de HEXA RF aan op de computer met een USB-A naar USB-B kabel.
(De USB-B zijde is voor de machine en de USB-A zijde is voor de computer.)

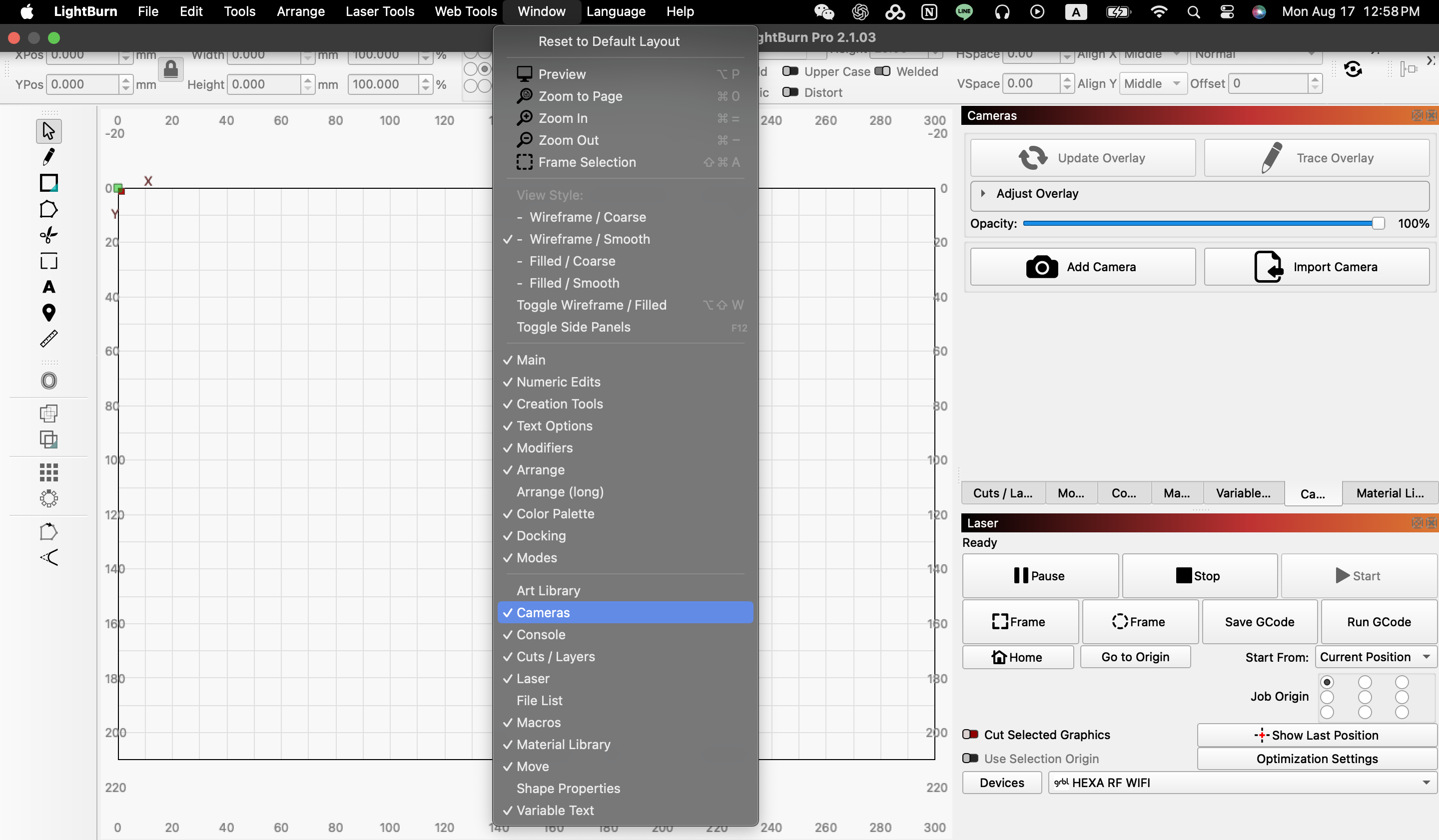

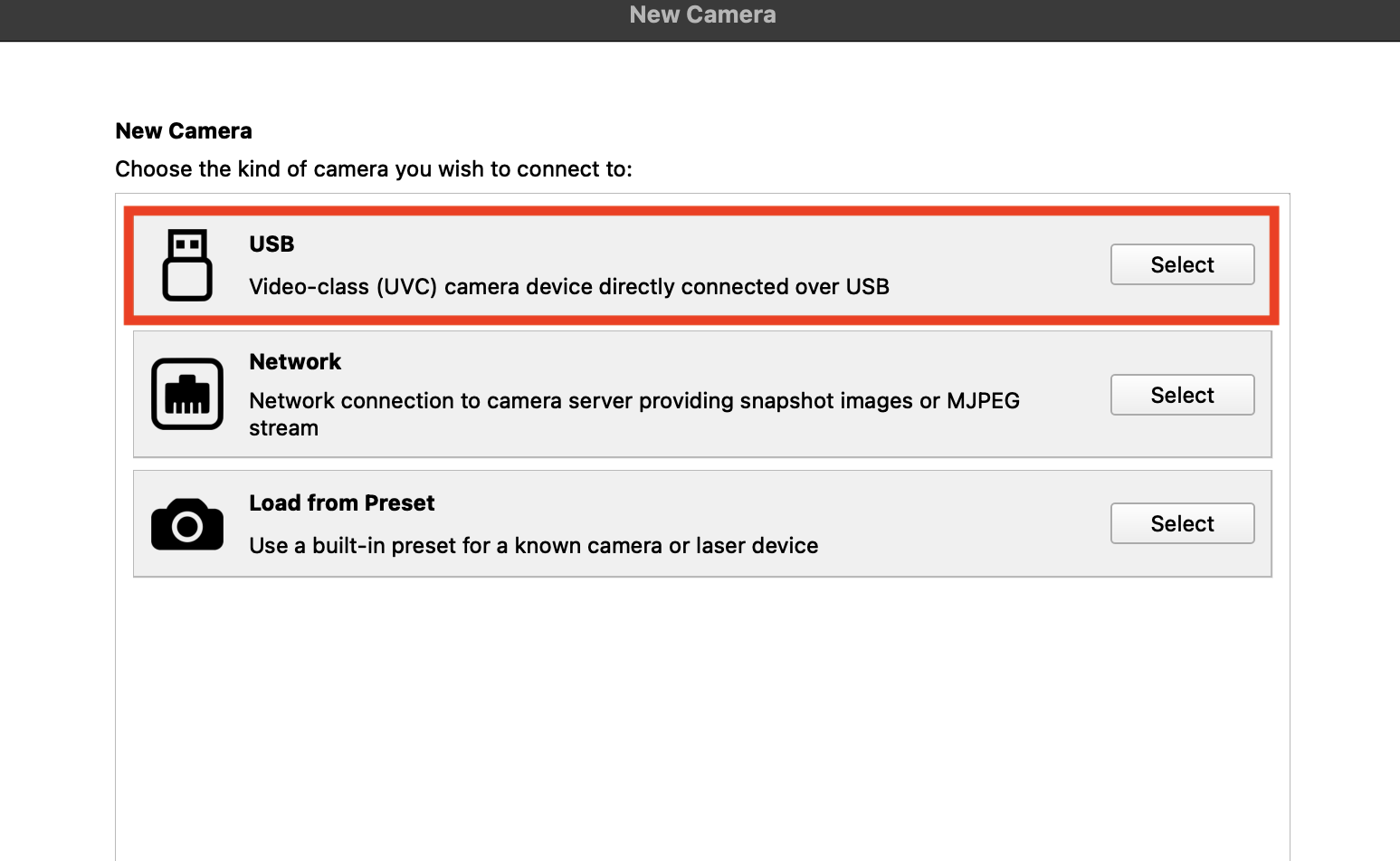

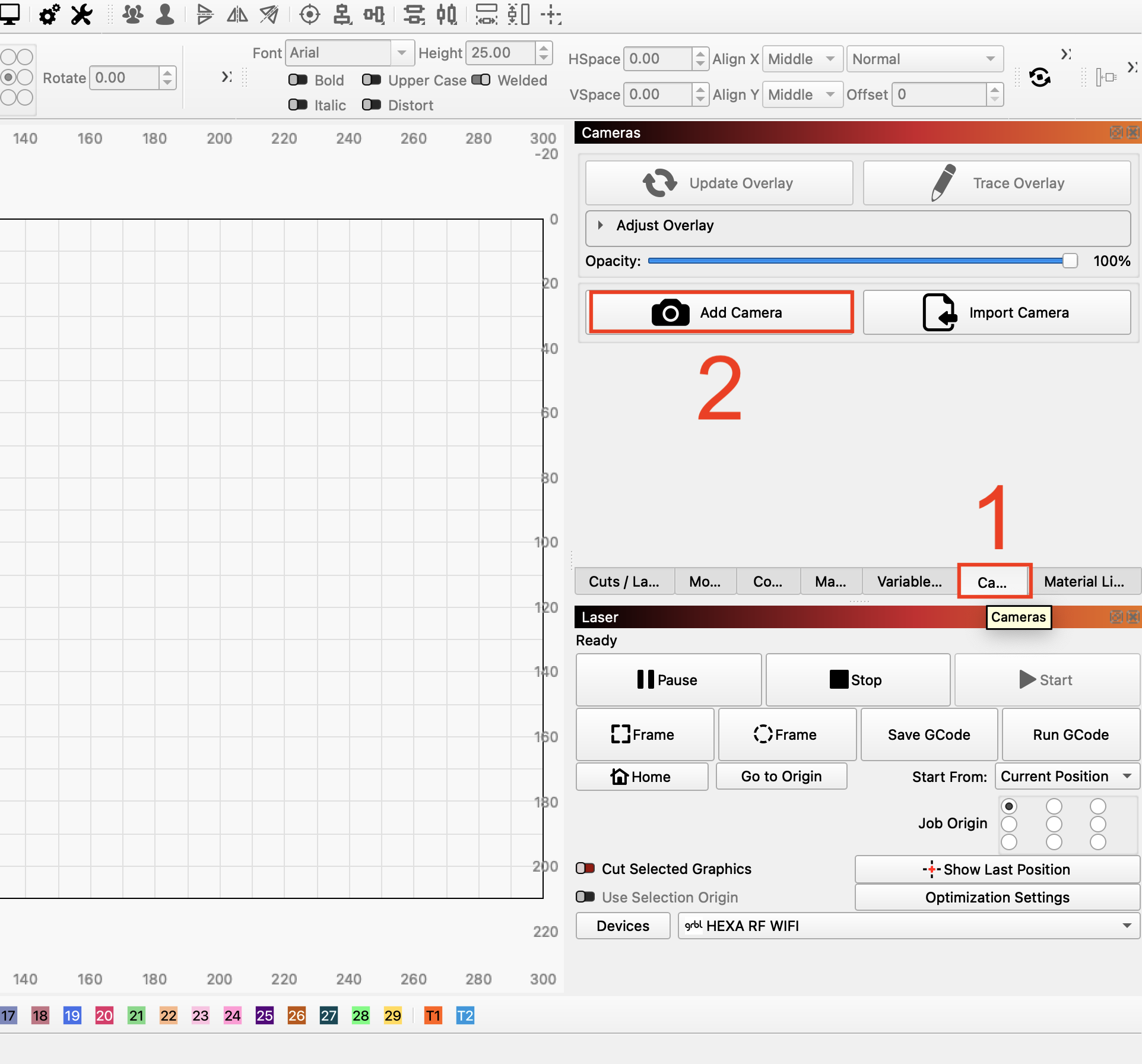

Klik in het Camera paneel aan de rechterkant van LightBurn op Camera toevoegen. Selecteereer USB als verbindingsmethode.

Stap 9

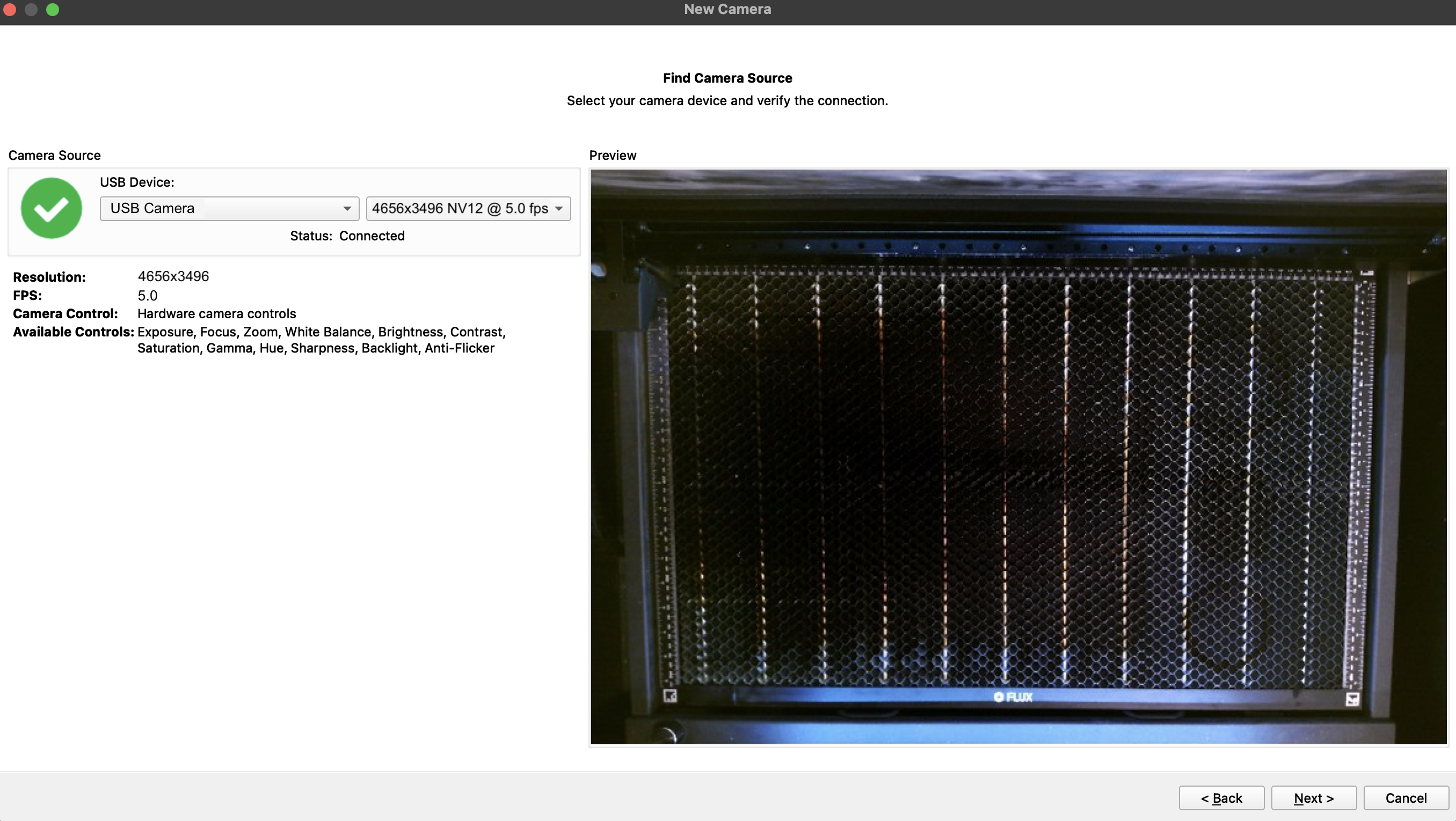

Selecteereer de HEXA RF USB-camera

Selecteer USB Camera als camerabron. Kies de volgende videomodus indien beschikbaar:

Resolutie: 4656 x 3496
Formaat: NV12
Framesnelheid: 5.0 fps

Controleer of de voorvertoning het volledige HEXA RF-werkgebied toont en of het beeld stabiel is. LightBurn kan bedieningselementen bieden voor Belichting, Scherpstelling, Witbalans, Contrast, Tint en Tegenlicht.

Stap 10

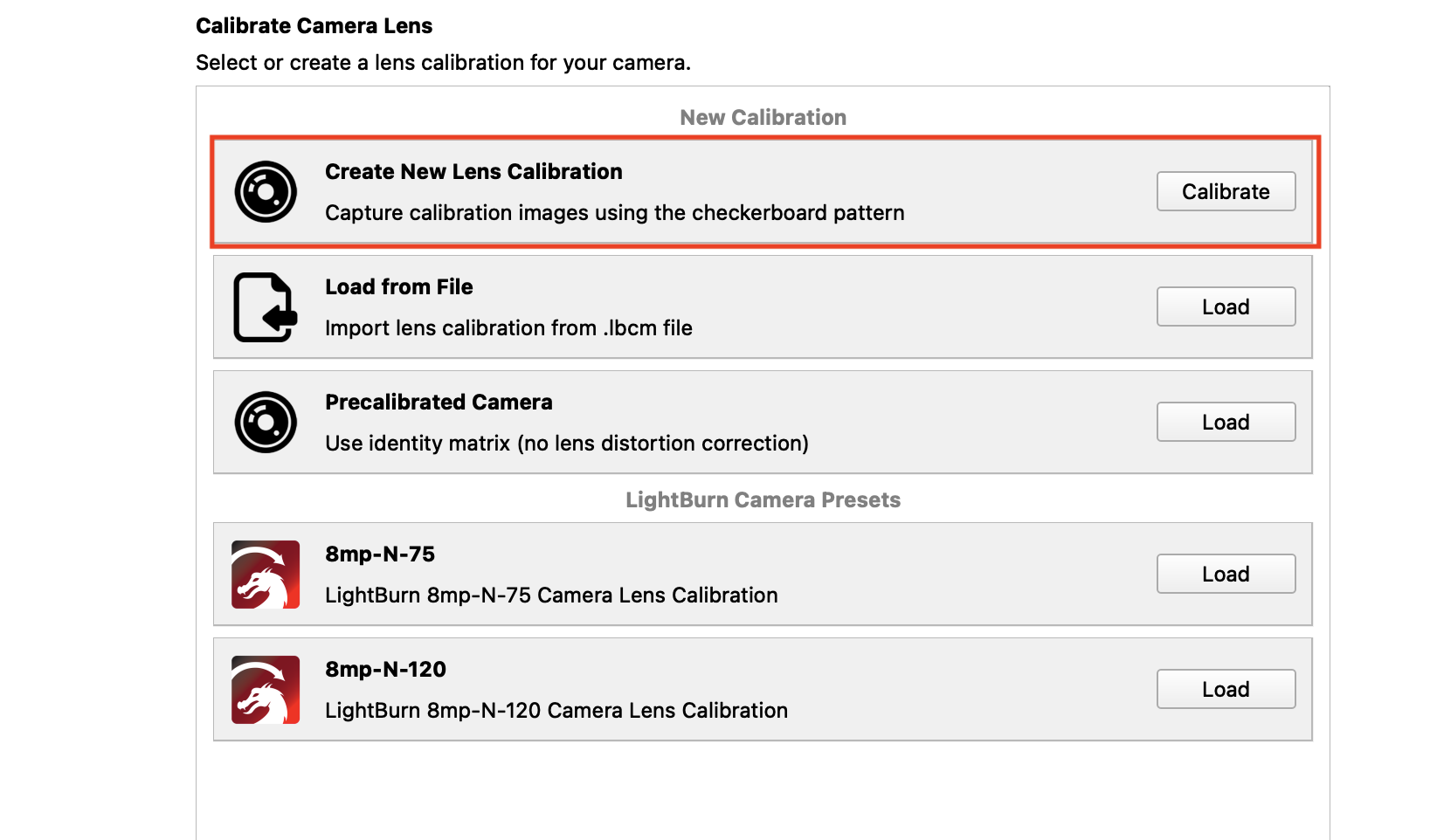

Start een nieuwe lenscalibratie

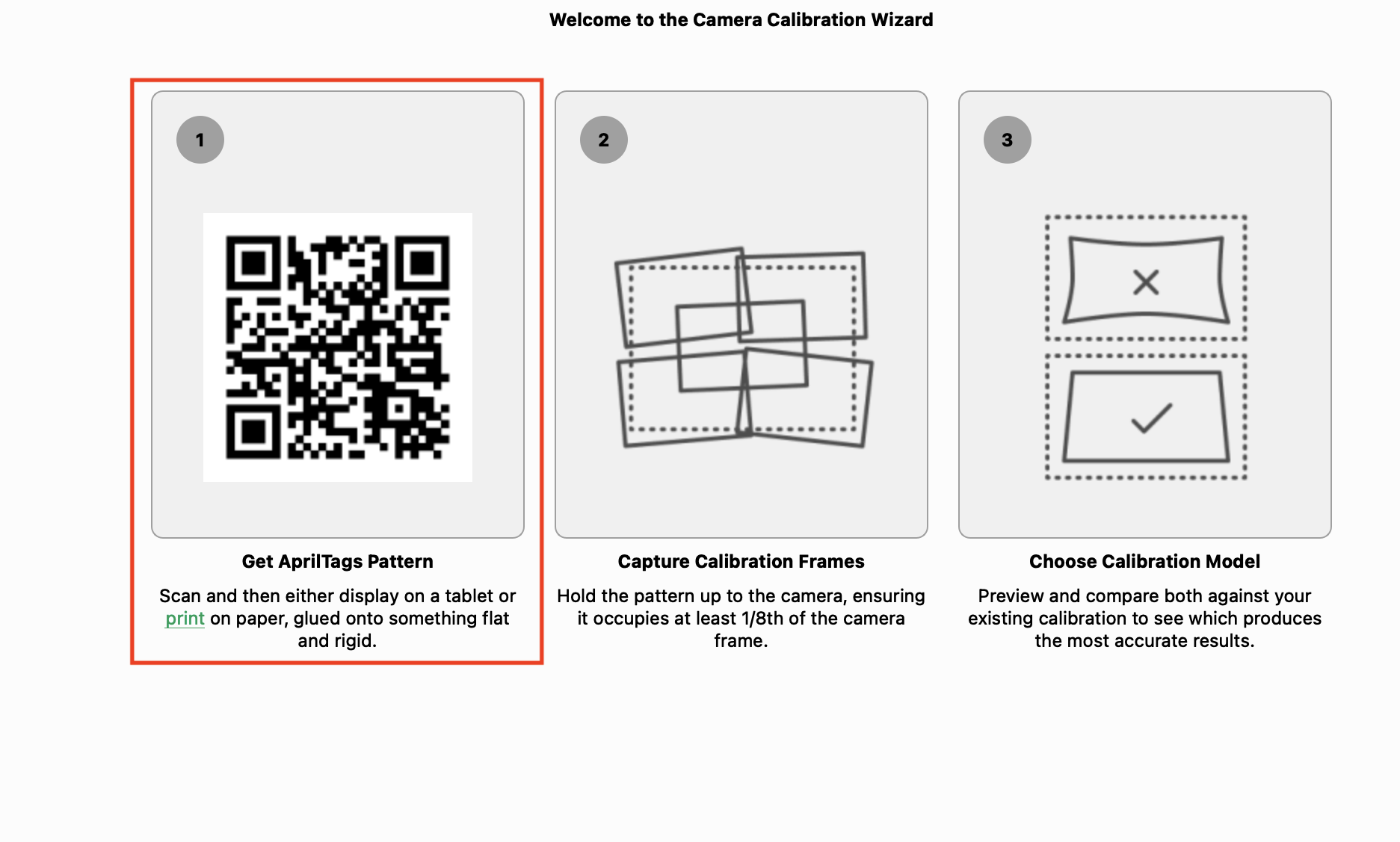

Kies in de camera-installatiewizard Een nieuwe lenscalibratie maken. Download het AprilTags-kalibratiepatroon van LightBurn en print het op 100% schaal op een vlak vel papier.

Snijd het patroon niet bij, rek het niet uit en schaal het niet opnieuw. Een vervormd patroon vermindert de kalibratienauwkeurigheid.

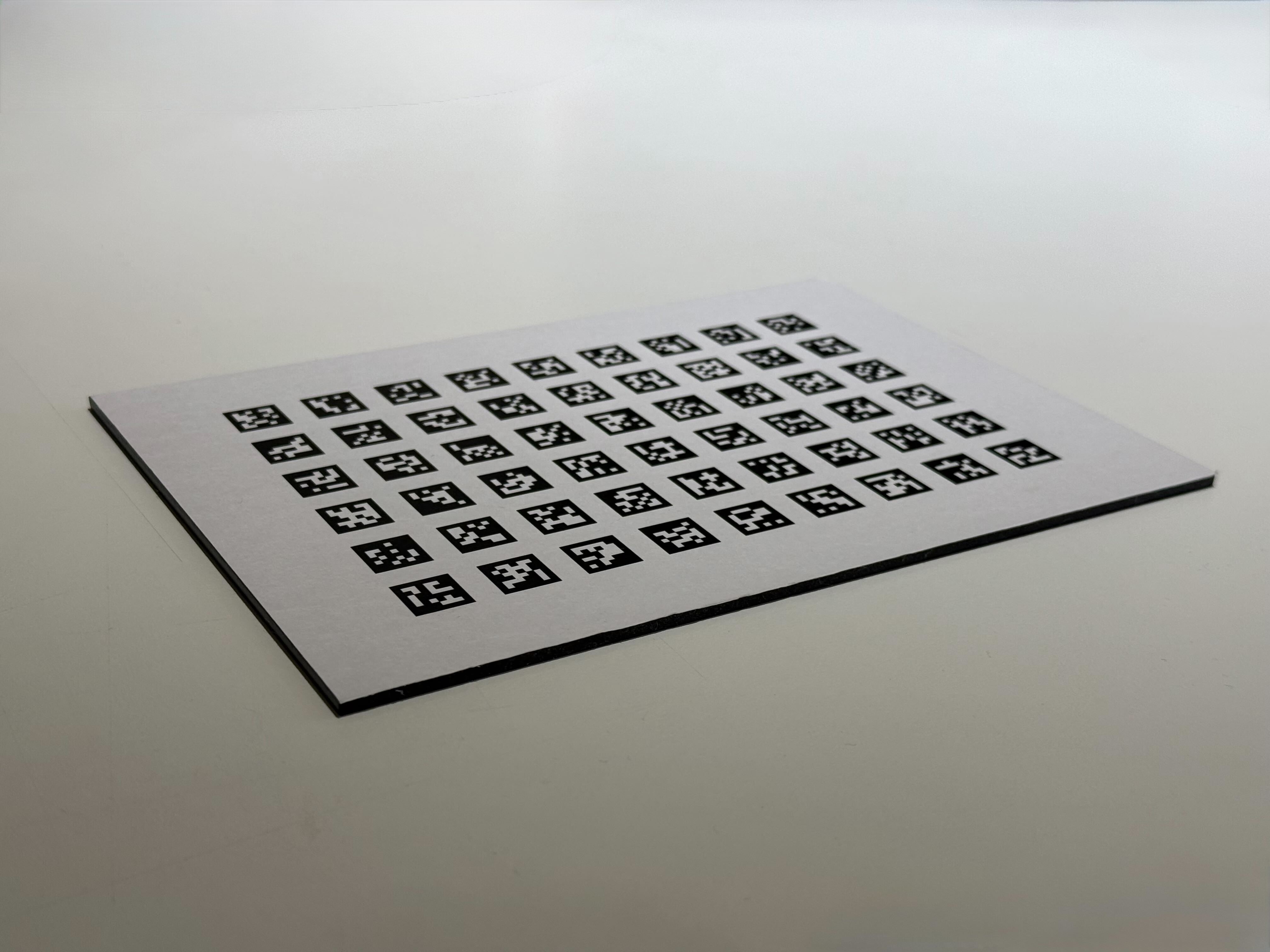

Het wordt sterk aanbevolen om het geprinte patroon op een 3mm A4-materiaal zoals hout of acryl te bevestigen, zodat het zo vlak mogelijk ligt wanneer het in de machine wordt geplaatst.

Stap 11

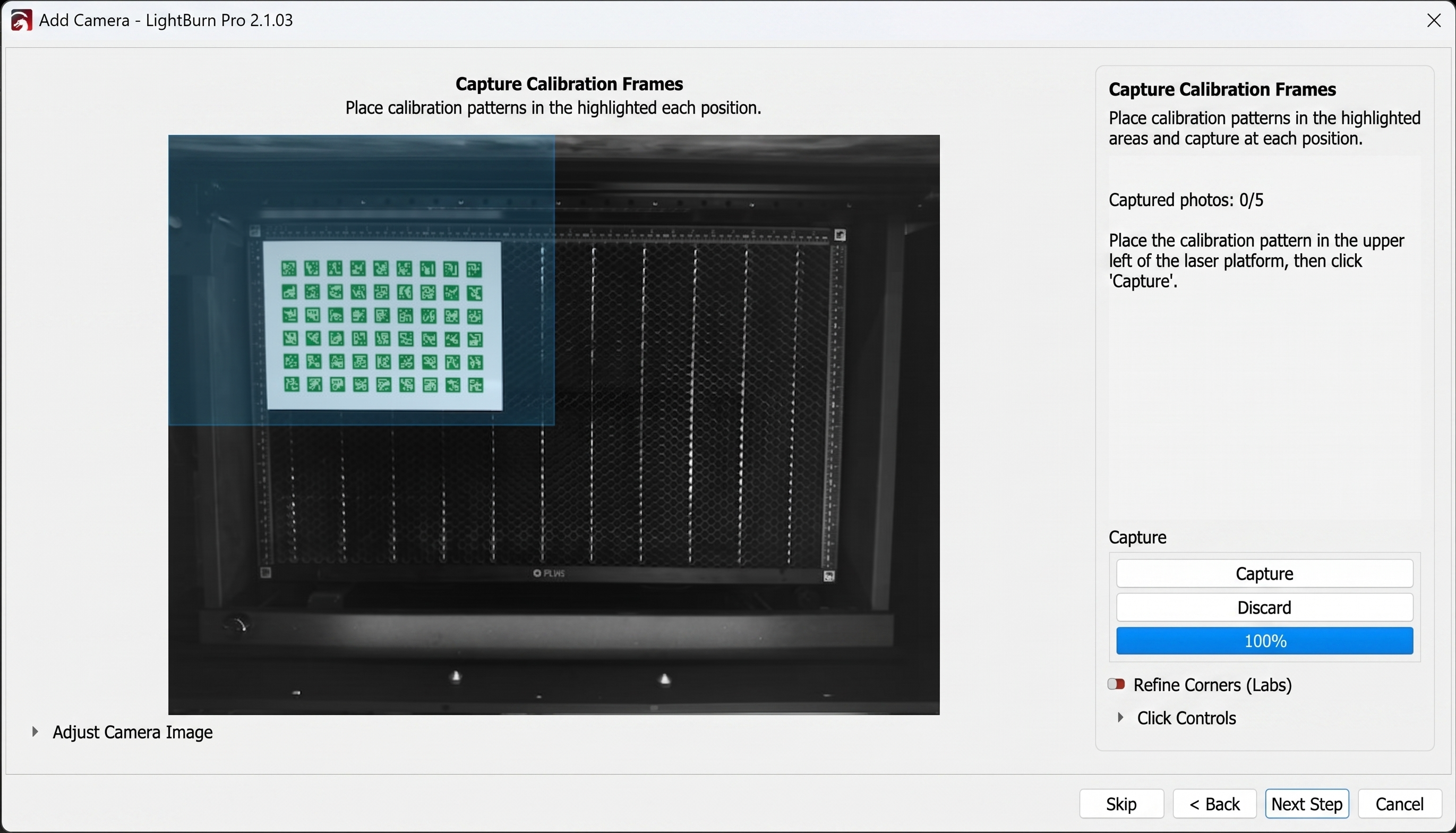

Leg het AprilTags-patroon linksboven vast

Open het HEXA RF-deksel. Plaats of houd het geprinte AprilTags-patroon in het linksboven opnamegebied dat door LightBurn wordt weergegeven.

Houd het vel plat en ongeveer evenwijdig aan de camera. Zorg ervoor dat alle vier de buitenhoeken en elke tag zich binnen het gemarkeerde opnamegebied bevinden. Klik op Vastleggen pas nadat het volledige patroon is herkend.

Stap 12

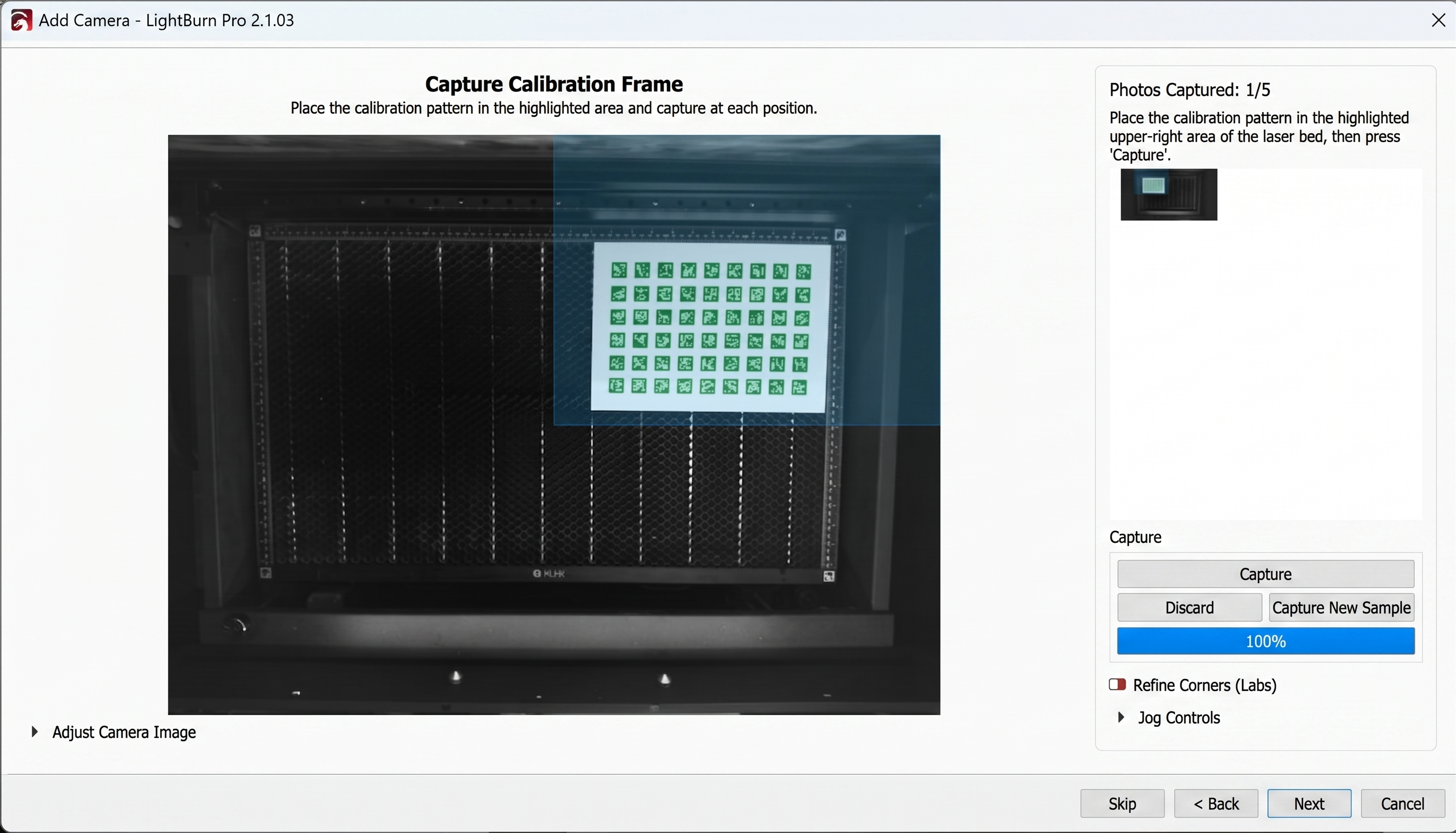

Leg het AprilTags-patroon rechtsboven vast

Verplaats hetzelfde patroon naar het rechtsboven opnamegebied. Houd het patroon plat, vermijd schittering en zorg ervoor dat geen enkele tag wordt afgesneden door de rand van het camerabeeld. Klik op Vastleggen.

Stap 13

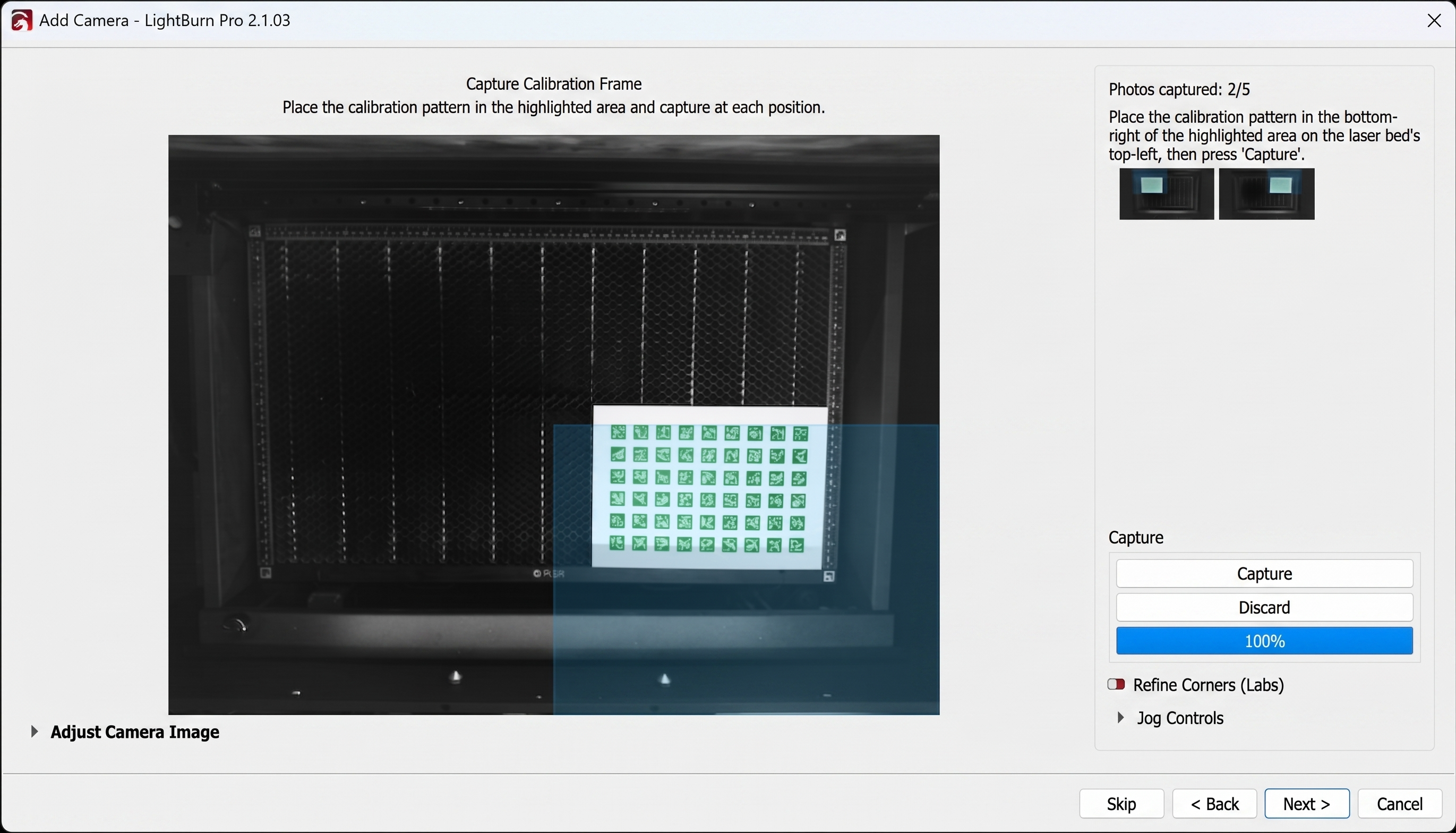

Leg het AprilTags-patroon rechtsonder vast

Verplaats het patroon naar het rechtsonder opnamegebied. Controleer of het volledige patroon zichtbaar en scherp is en klik vervolgens op Vastleggen.

Stap 14

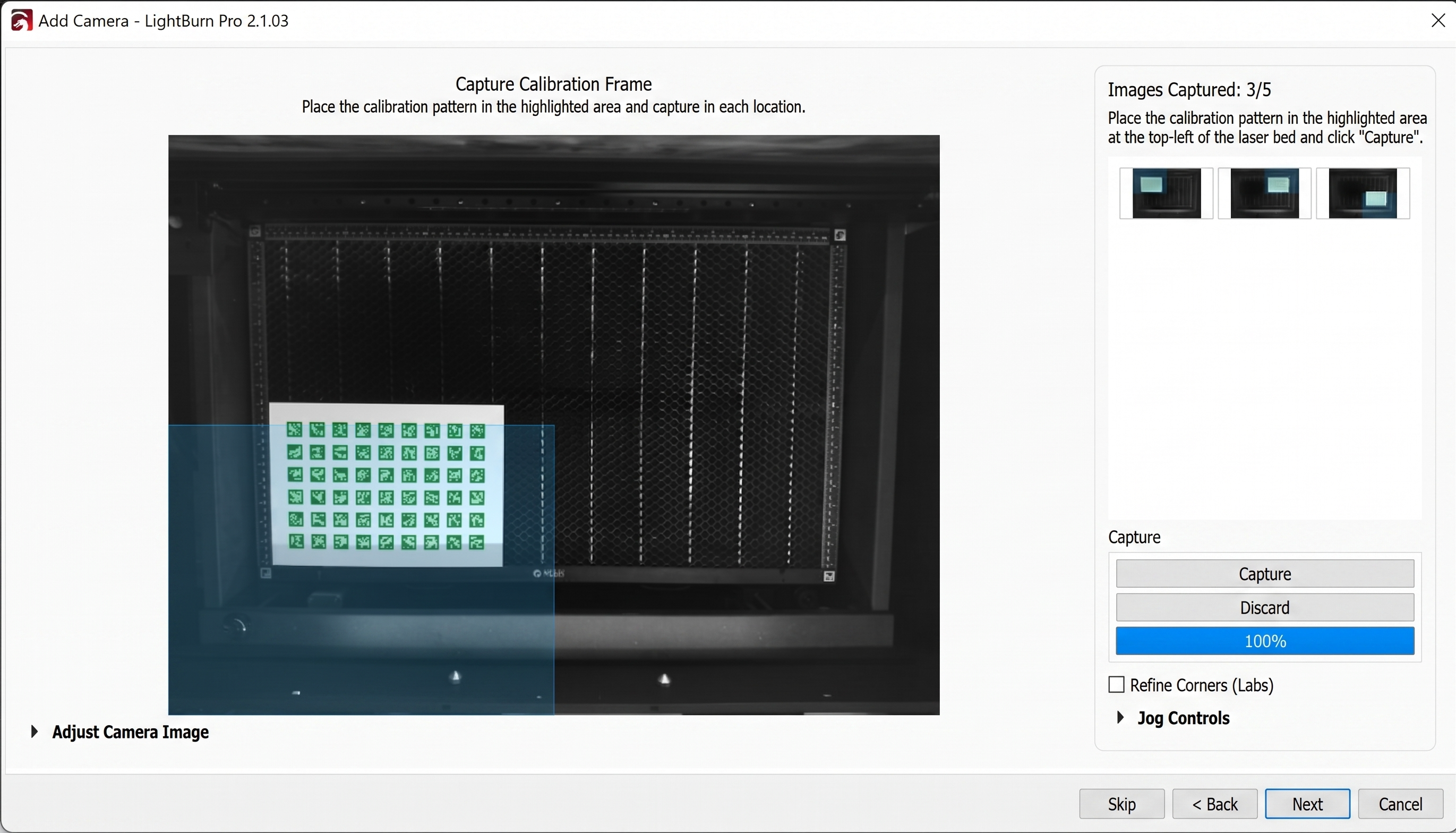

Leg het AprilTags-patroon linksonder vast

Verplaats het patroon naar het linksonder opnamegebied. Houd alle tags zichtbaar en klik op Vastleggen.

Stap 15

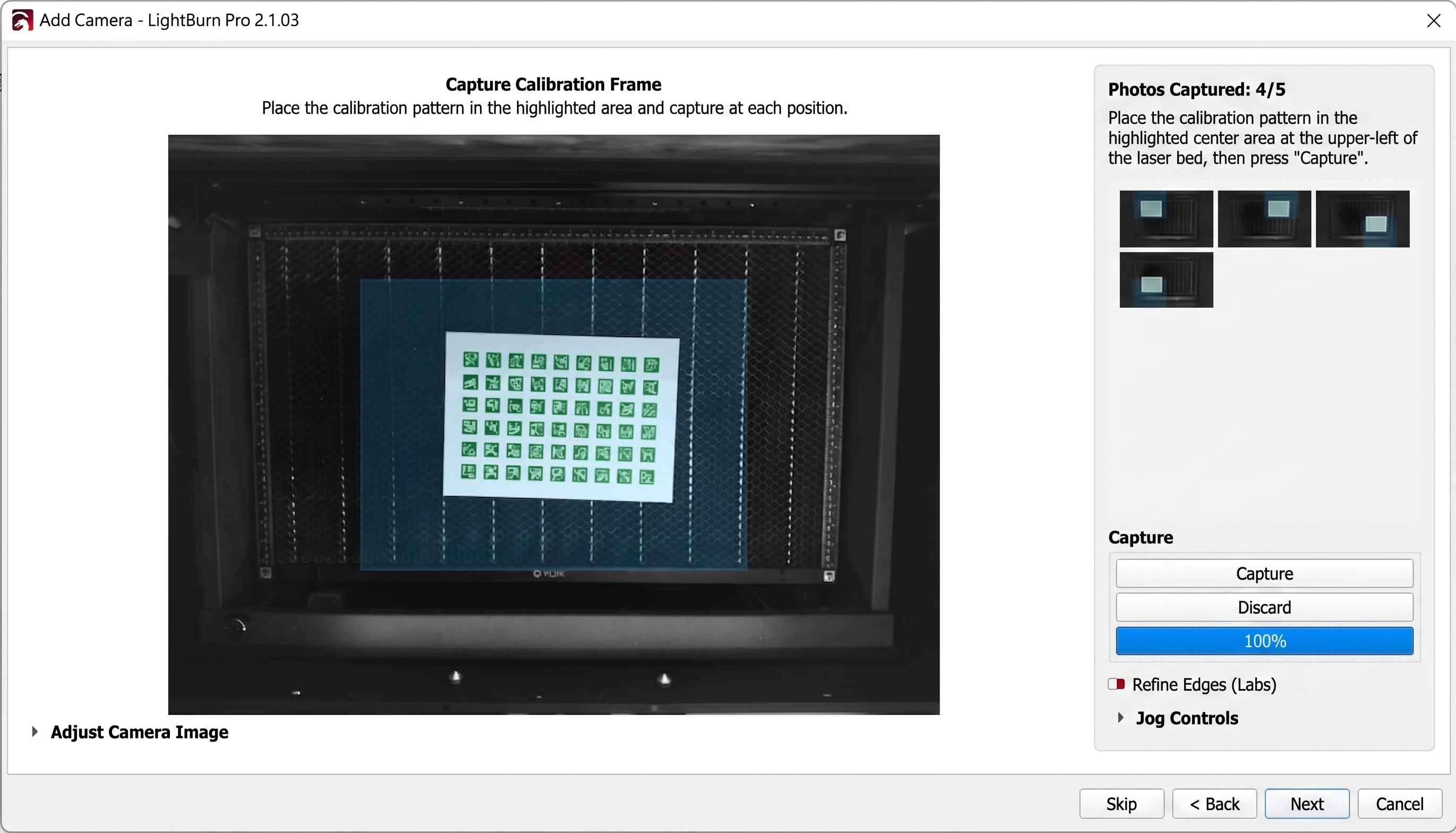

Leg het AprilTags-patroon in het midden vast

Plaats het patroon in het midden van het werkgebied en leg de vijfde afbeelding vast. Controleer of LightBurn vijf voltooide opnames toont voordat u verdergaat.

Als een opname onscherp, bijgesneden, overbelicht of beïnvloed door schittering is, maak die positie dan opnieuw voordat u een kalibratiemodel selecteert.

Stap 16

Selecteereer en verifieer het lenscalibratiemodel

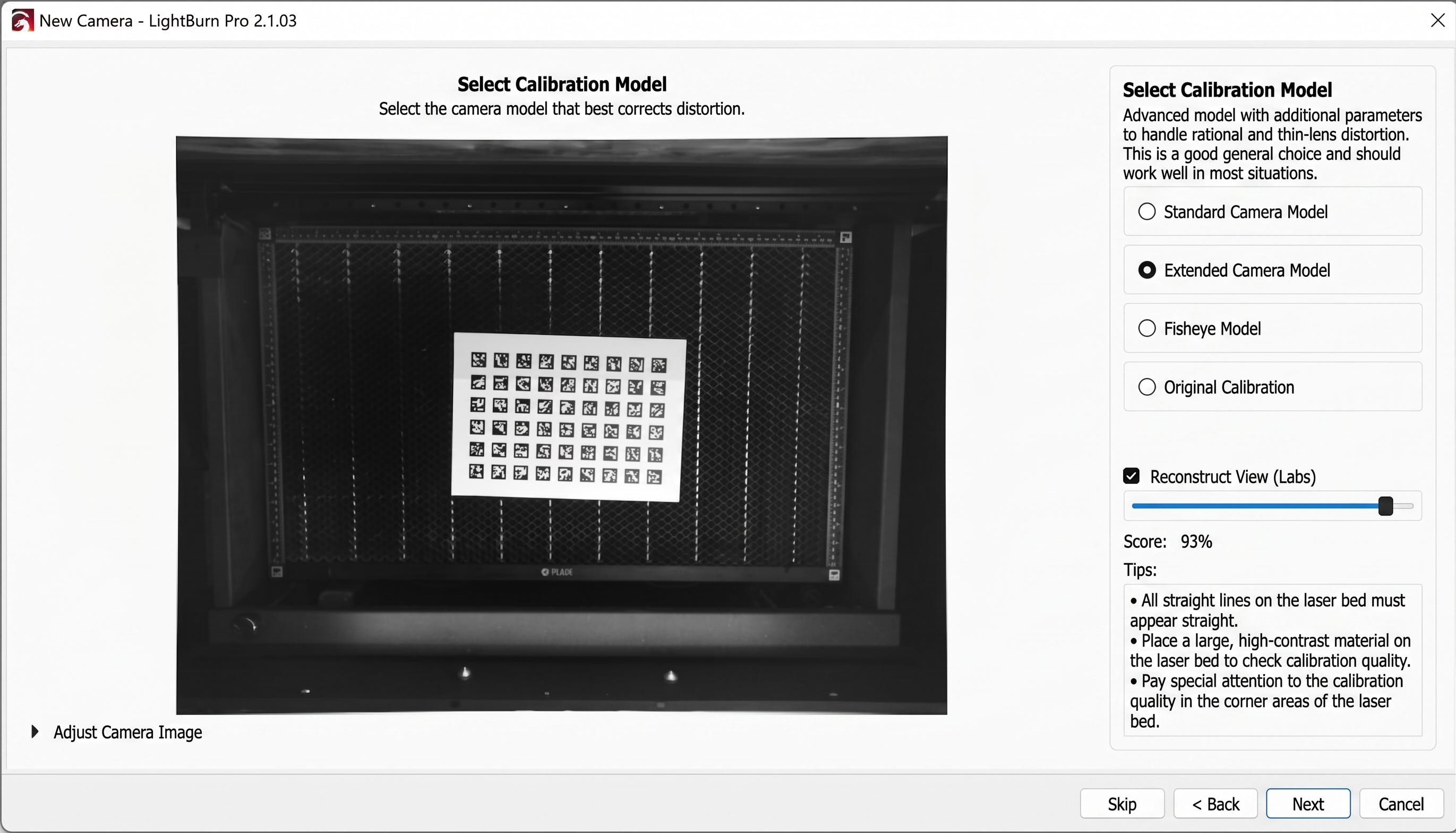

Ga verder naar het scherm voor selectie van het kalibratiemodel. Selecteereereer het model dat door LightBurn wordt aanbevolen voor de vastgelegde afbeeldingen en controleer de score.

Een score van 85% of hoger wordt aanbevolen.
De HEXA RF-test behaalde 93%.

Controleer ook de gecorrigeerde voorvertoning. De beeldranden en het AprilTags-patroon moeten volledig zijn en mogen geen duidelijke vervorming vertonen. Als de score lager is dan 85%, breng de Z-as opnieuw naar de thuispositie, maak het patroon vlak, verbeter de verlichting, verwijder schittering en herhaal de vijf opnames.

Klik op Voltooien nadat de lenscalibratie is geslaagd.

Stap 17

Start de uitlijning van de camerawerkruimte

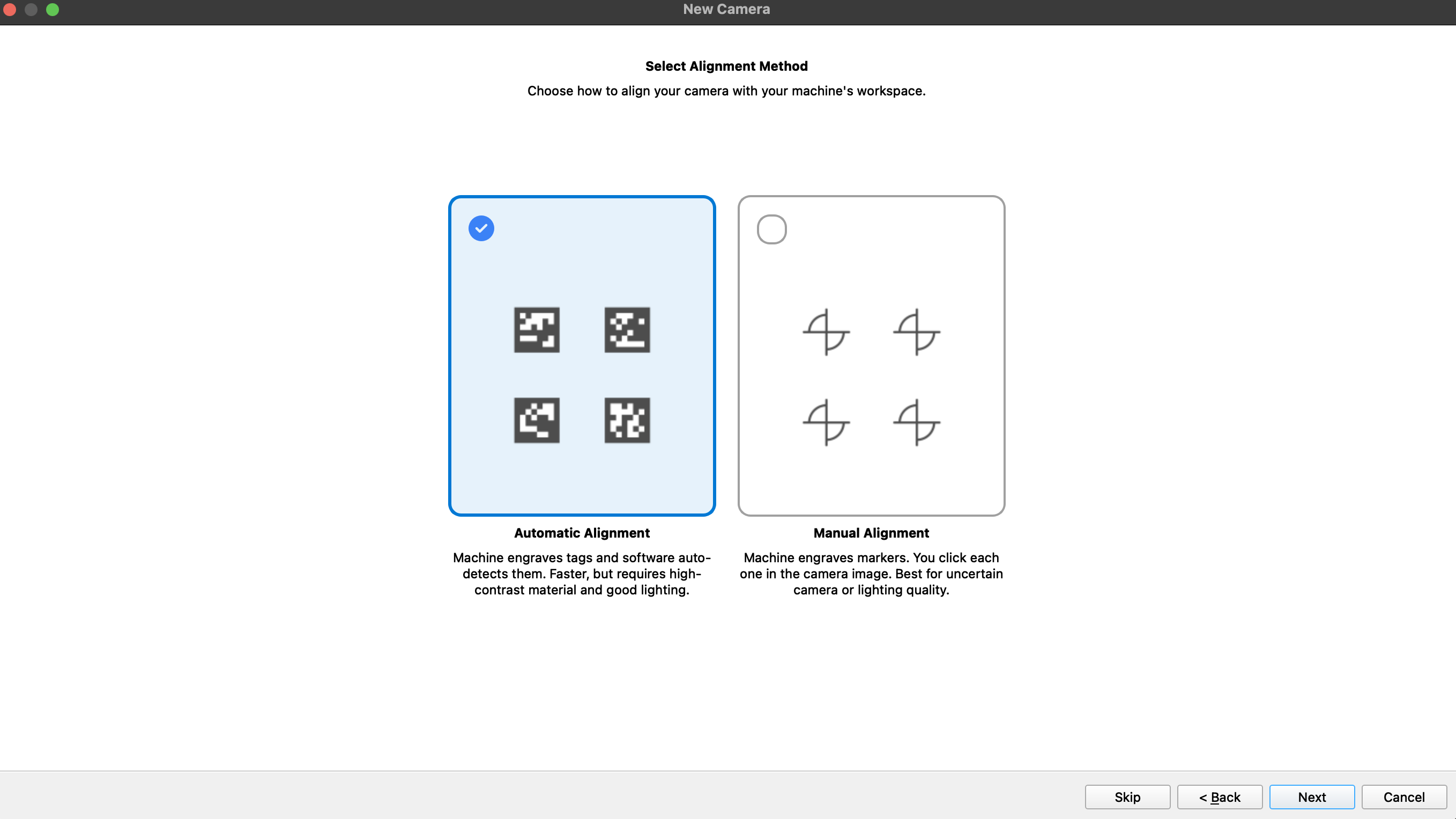

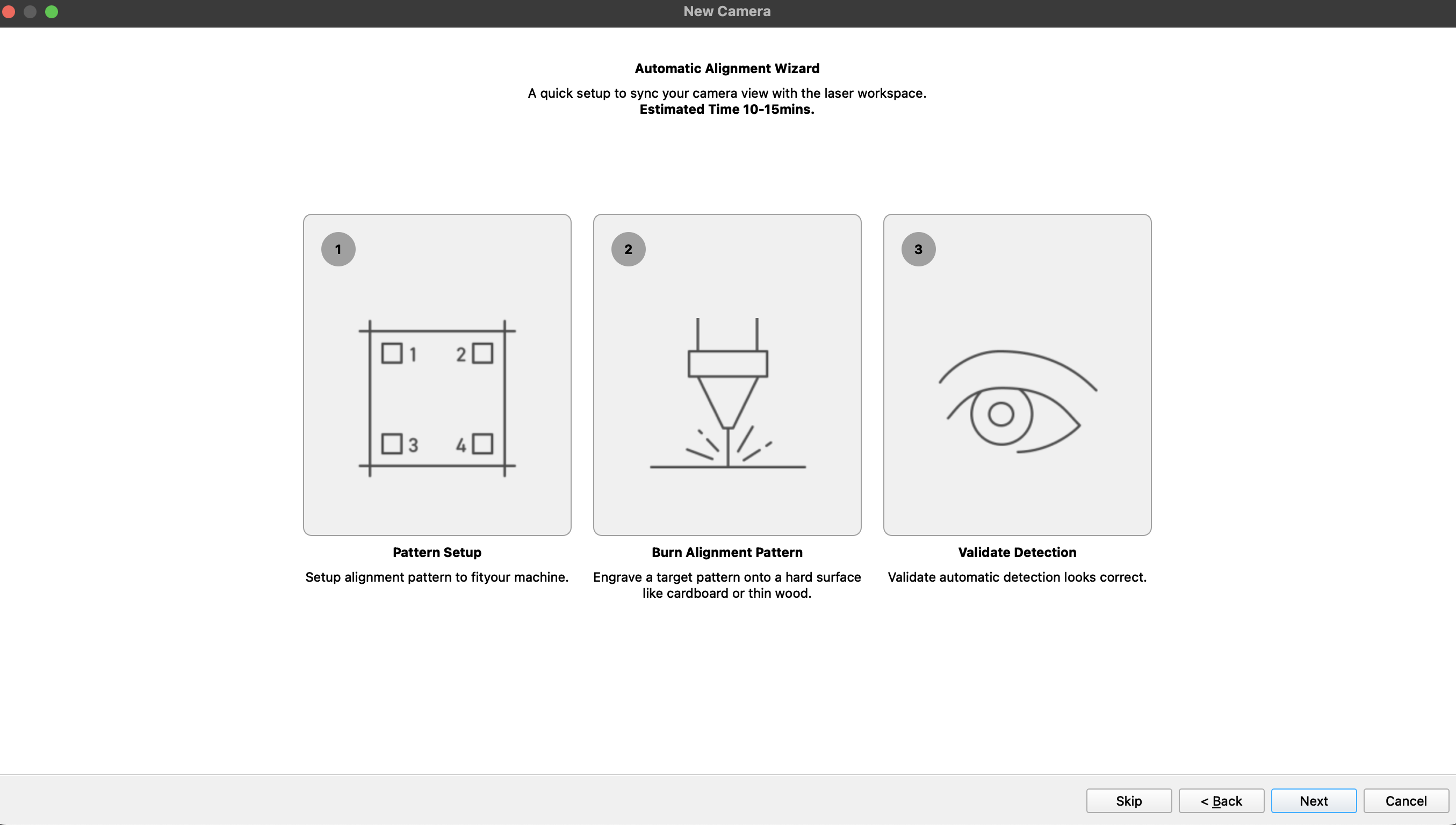

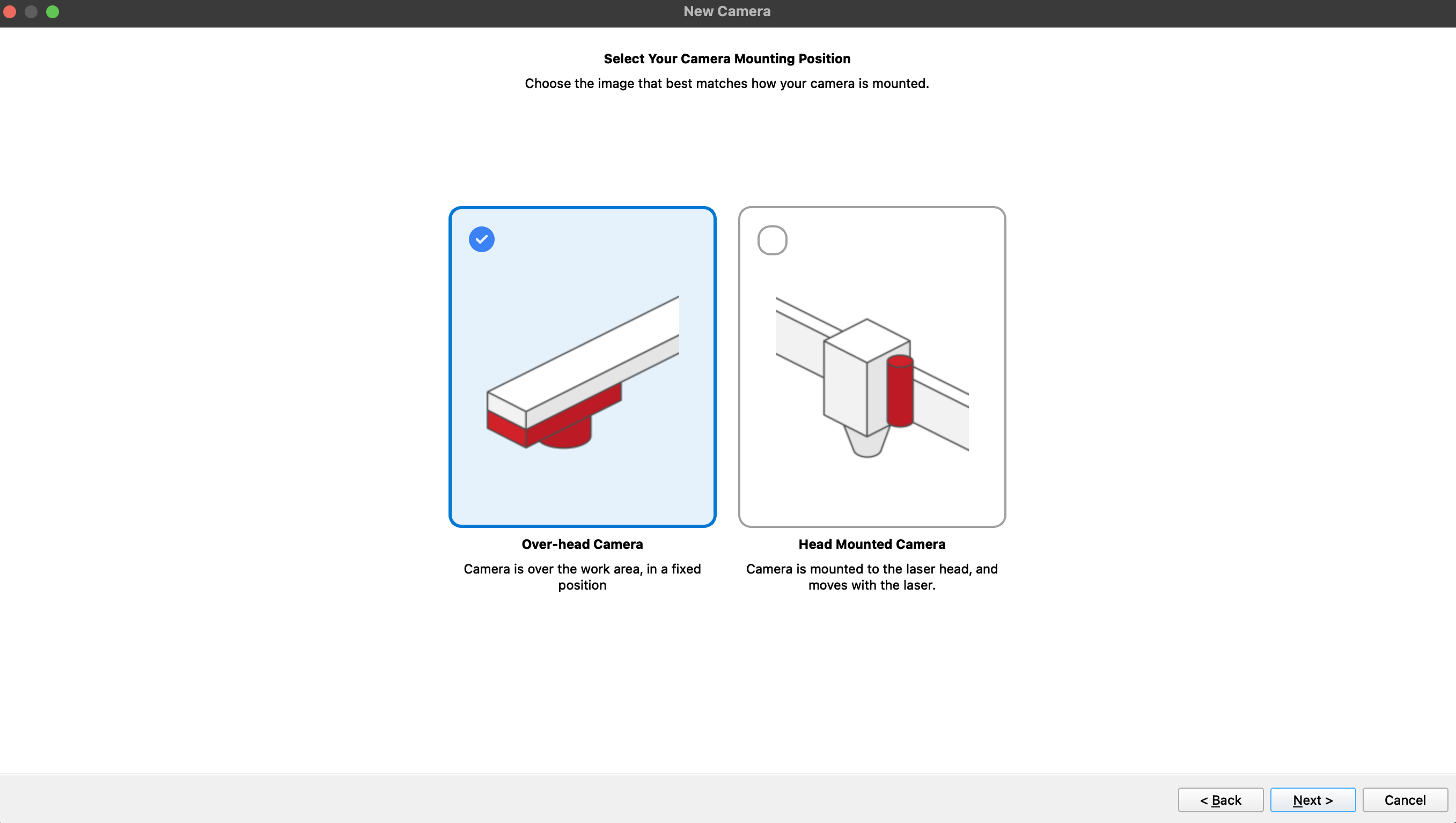

Start na de lenscalibratie de camera-uitlijningsprocedure. Selecteereereer Bovengemonteerde camera, kies vervolgens Automatische uitlijning.

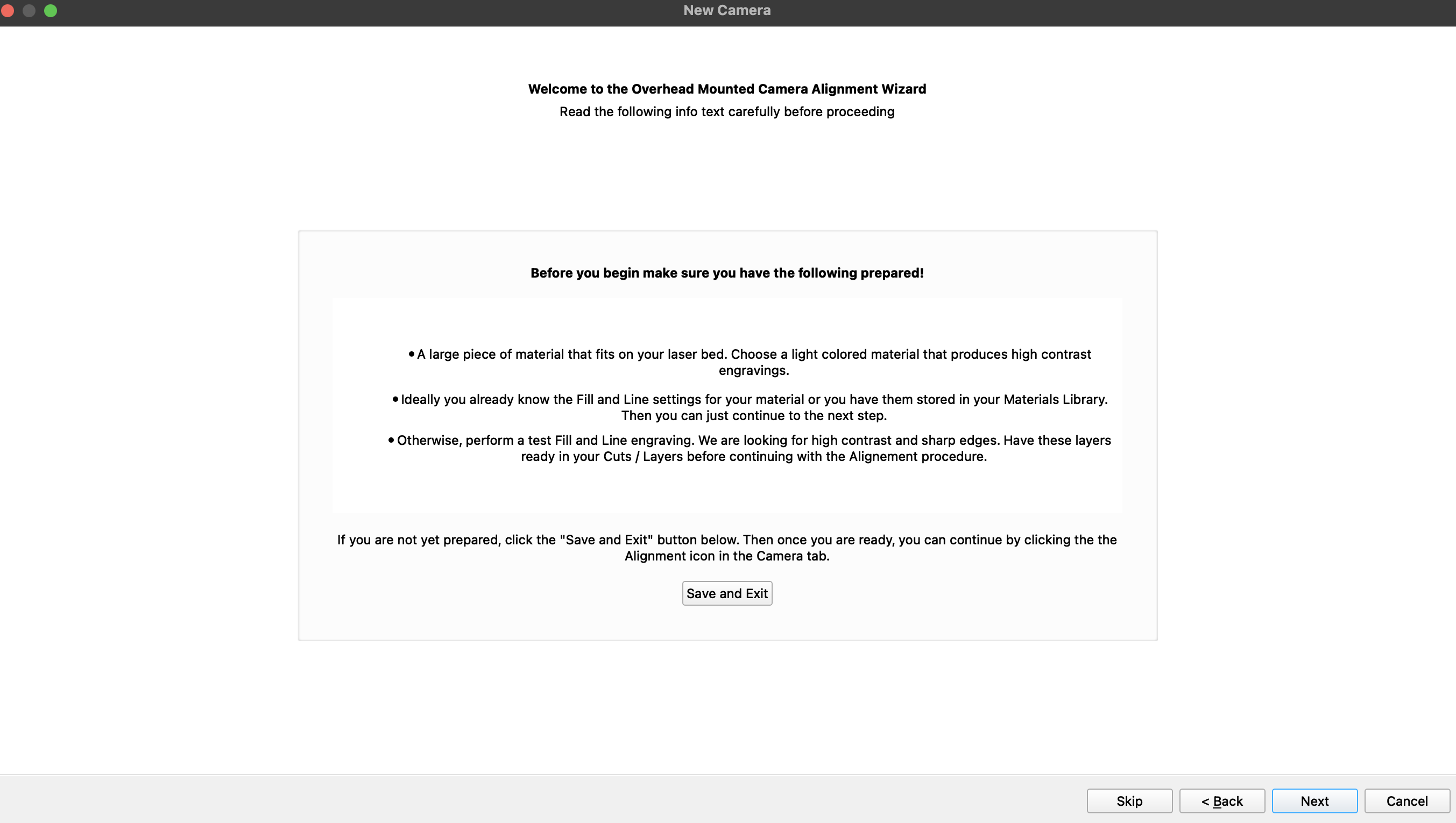

Lees het voorbereidingsscherm zorgvuldig. De automatische procedure graveert uitlijningsdoelen en gebruikt vervolgens de camera om deze te lokaliseren.

Stap 18

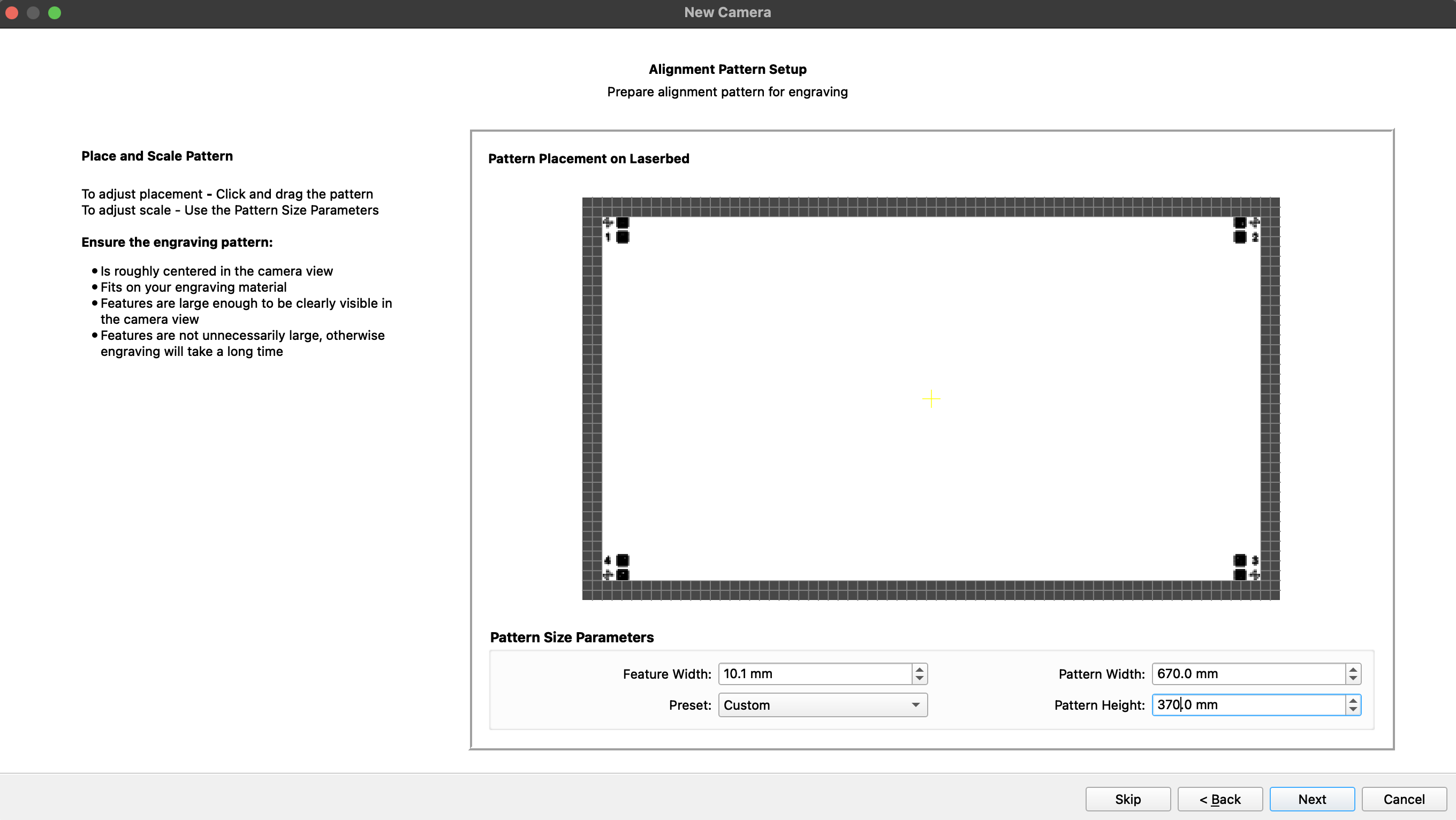

Plaats de uitlijningsplaten en configureer het doelpatroon

Plaats één vlakke houten plaat van 3 mm in elke hoek van het HEXA RF-werkgebied. Houd alle vier de platen binnen het camerazicht en laat voldoende vrije ruimte over zodat LightBurn de hoekmarkeringen kan graveren.

Stel het automatische uitlijningspatroon in op:

Objectgrootte: 25.0 mm
Patroonbreedte: 670.0 mm
Patroonhoogte: 370.0 mm
Voorinstelling: Aangepast

Klik en sleep indien nodig het patroon in de voorbeeldweergave zodat elke markering volledig op een plaat terechtkomt.

Stap 19

Focus op de platen en graveer de uitlijningsmarkeringen

Gebruik de machinebediening om te focussen op het oppervlak van de 3 mm platen. Sluit het deksel voordat u gaat graveren.

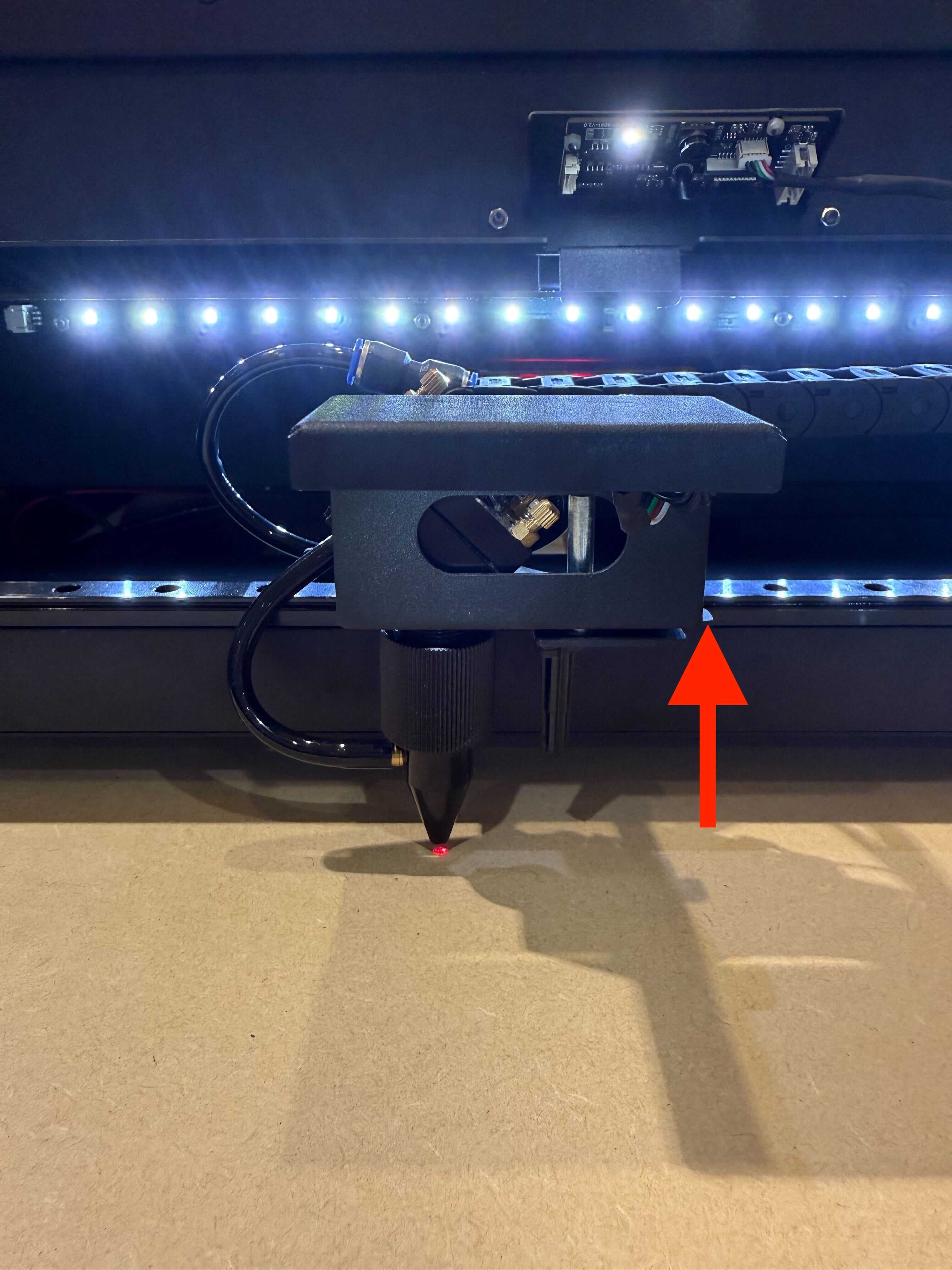

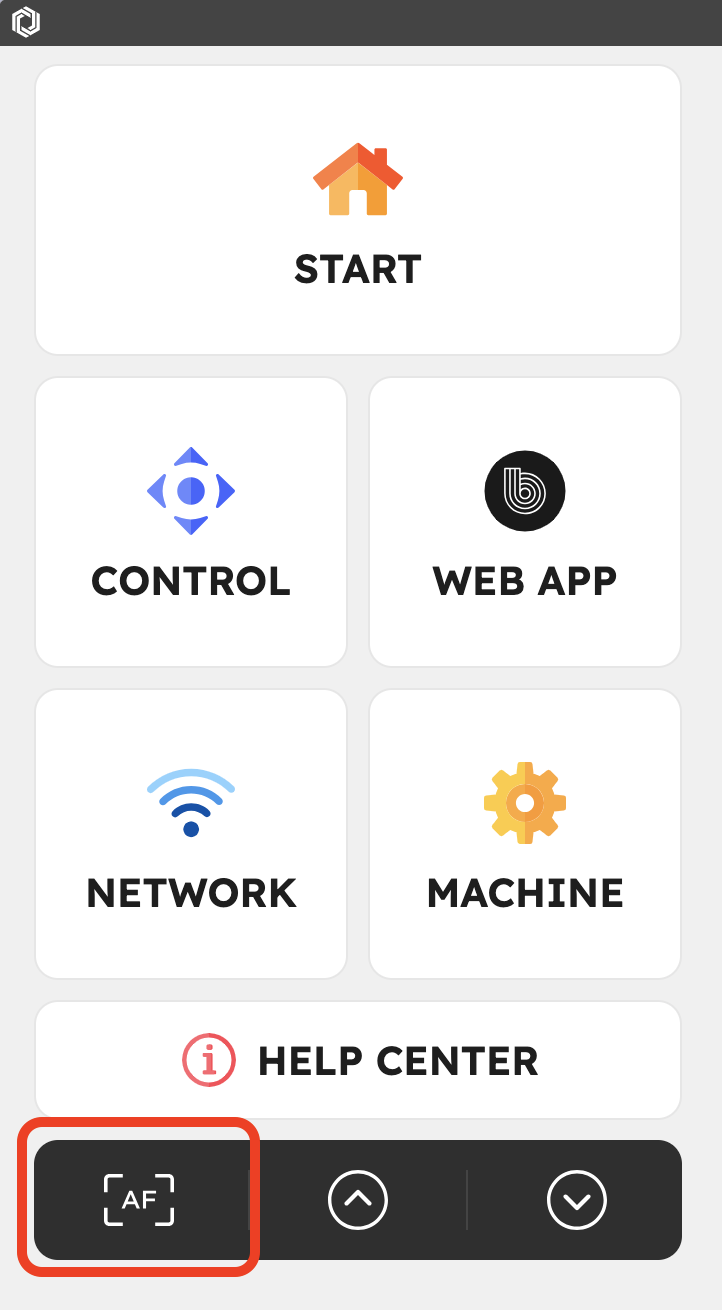

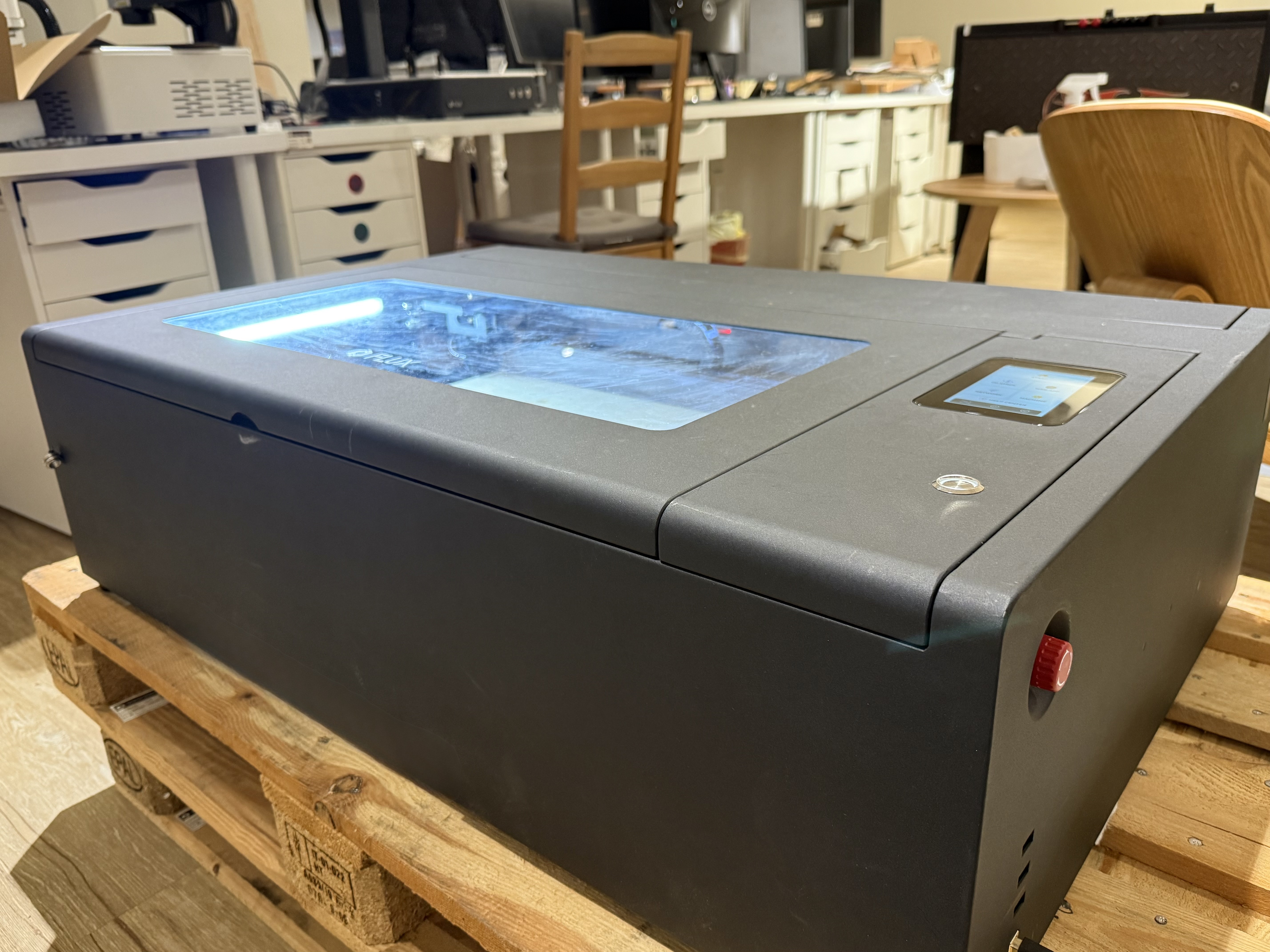

Laat de focussonde los > Druk op de AF knop op het paneel > Plaats de focussonde terug. >> Sluit het deksel.

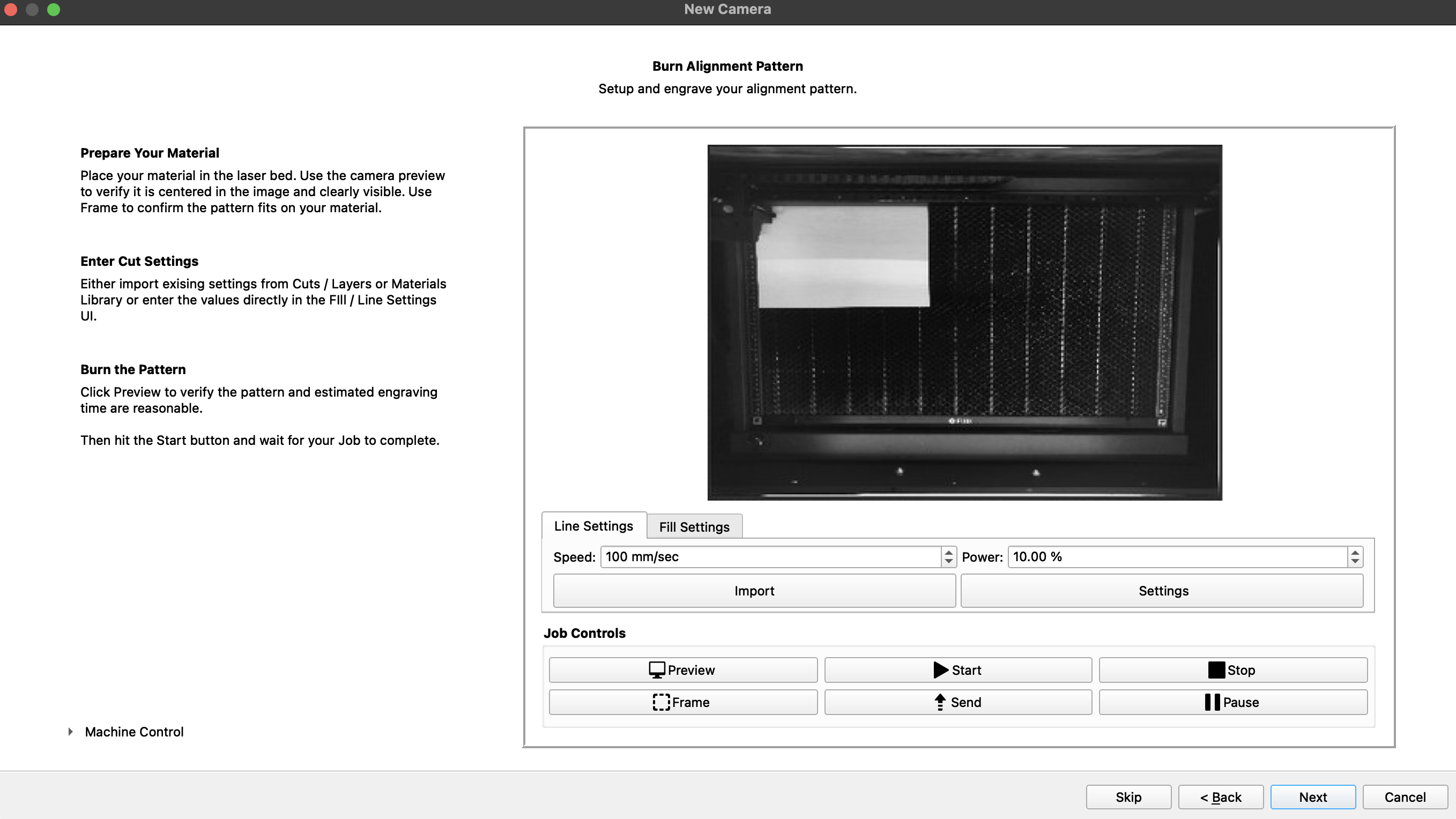

Voor de testplaten werden de volgende graveerinstellingen gebruikt:

Snelheid: 100 mm/sec
Vermogen: 10,00%

Controleer of de instellingen geschikt zijn voor uw materiaal en start vervolgens de gravering. Laat de machine niet onbeheerd achter terwijl de laser in werking is.

Stap 20

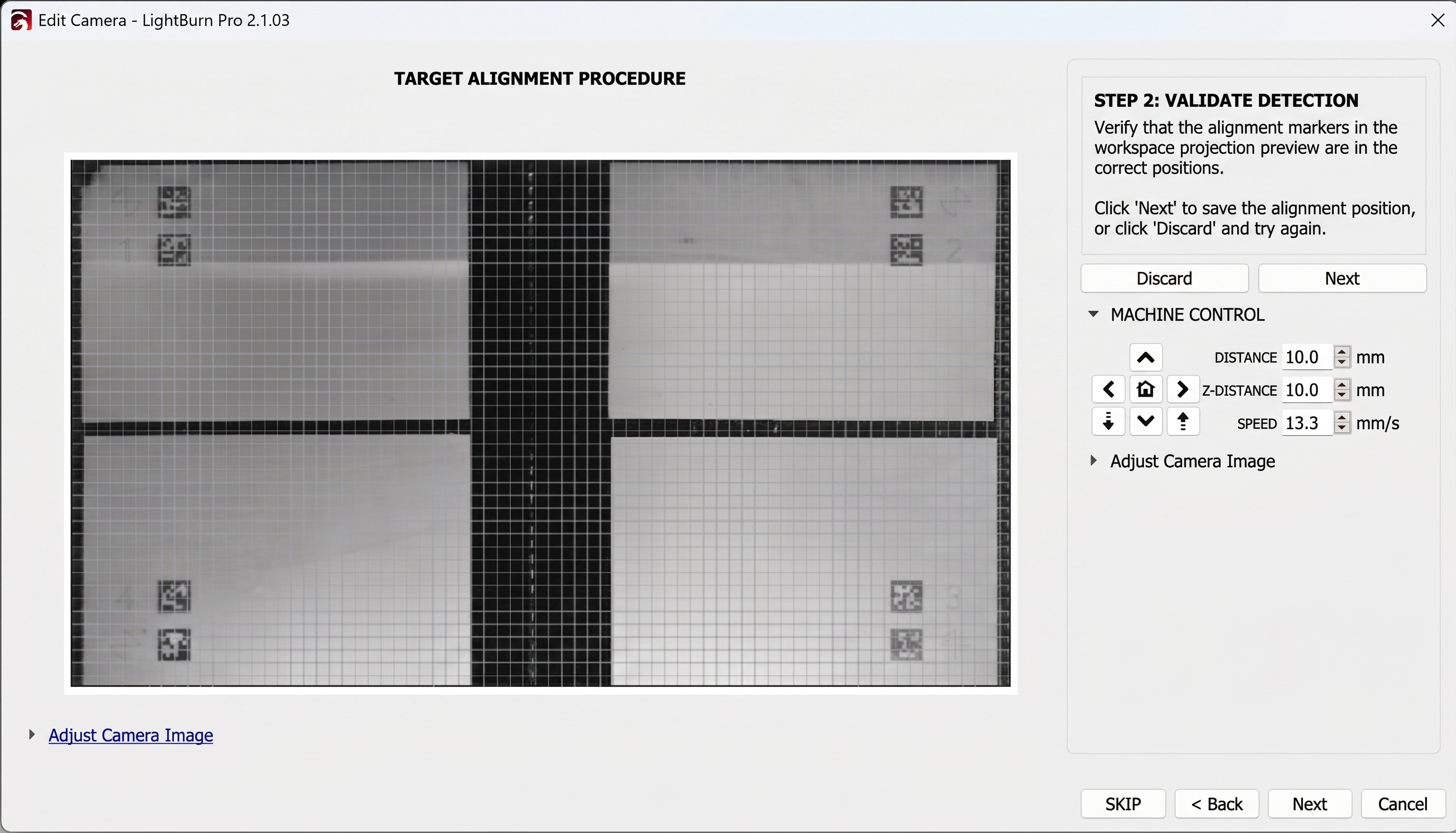

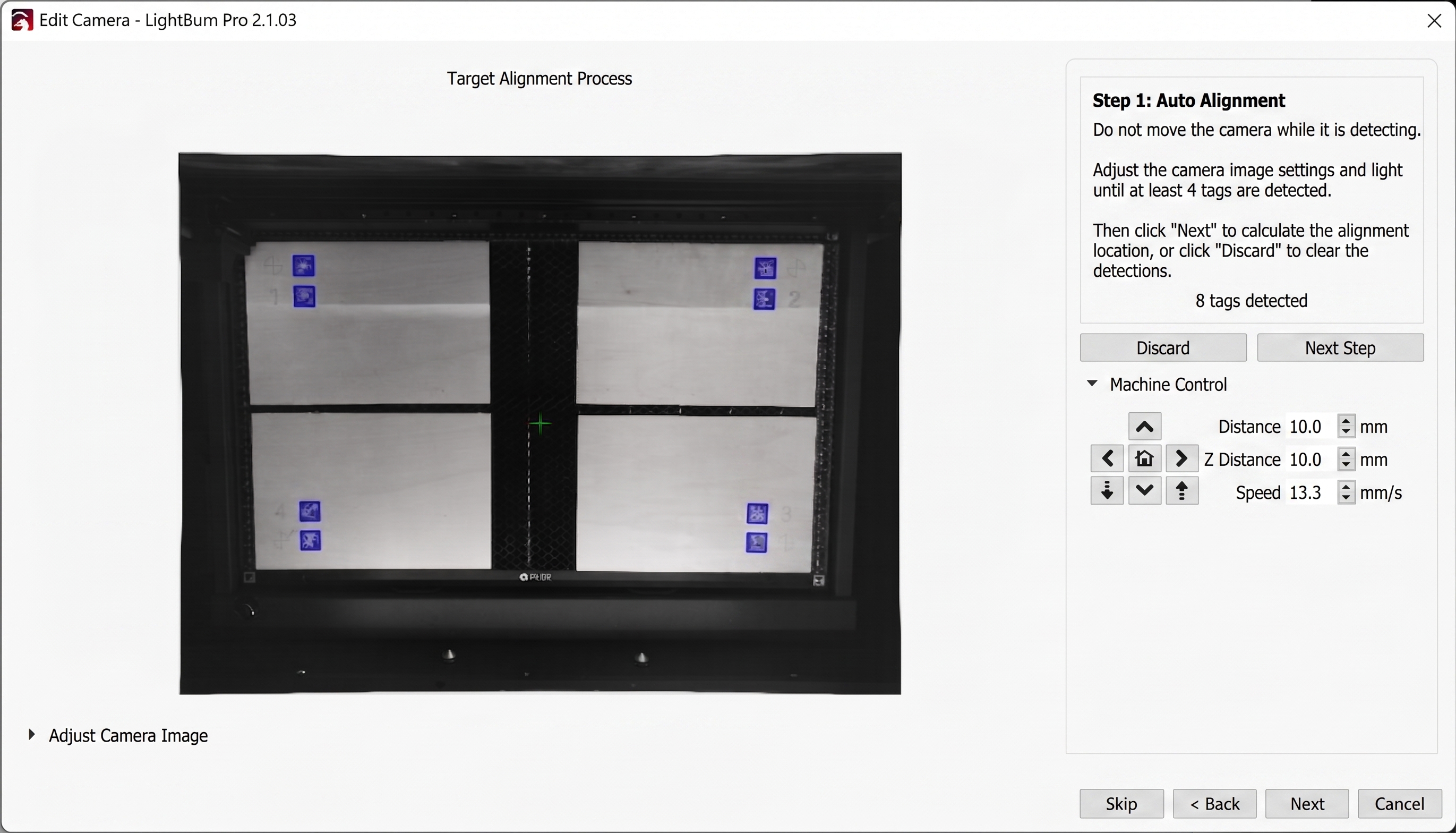

Vastleggen, verifiëren en voltooien van de werkruimte-uitlijning

Open na voltooiing van de gravering het deksel en vernieuw het camerabeeld. Gebruik in de uitlijningswizard Verwijderen of maak de afbeelding opnieuw zodat LightBurn de nieuw gegraveerde markeringen vastlegt.

LightBurn zou acht markeringen in totaal moeten detecteren. Ga verder naar het verificatiescherm en controleer of:

Alle acht markeringen zijn gedetecteerd.
Geen hoekmarkering ontbreekt, is afgesneden of verkeerd geïdentificeerd.
De rasteroverlay zichtbaar is en de volledige werkruimte volgt.
De markeringsposities overeenkomen met de gegraveerde markeringen.

Als markeringen moeilijk te herkennen zijn, gebruik dan Camerabeeld aanpassen om de belichting te wijzigen, schittering te verwijderen en de afbeelding opnieuw te maken. Als een markering buiten het camerazicht valt, herpositioneer de platen en herhaal de uitlijning.

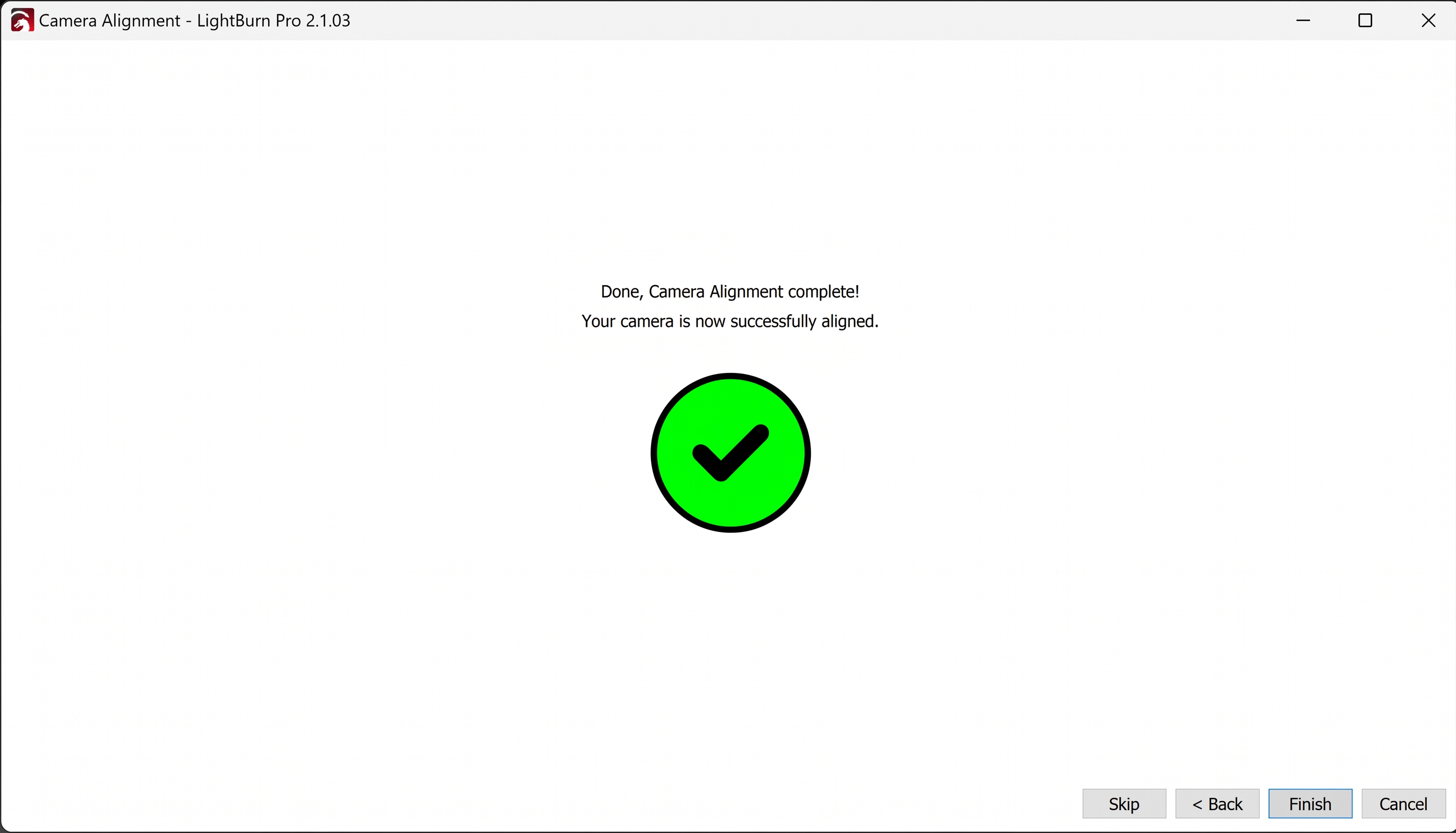

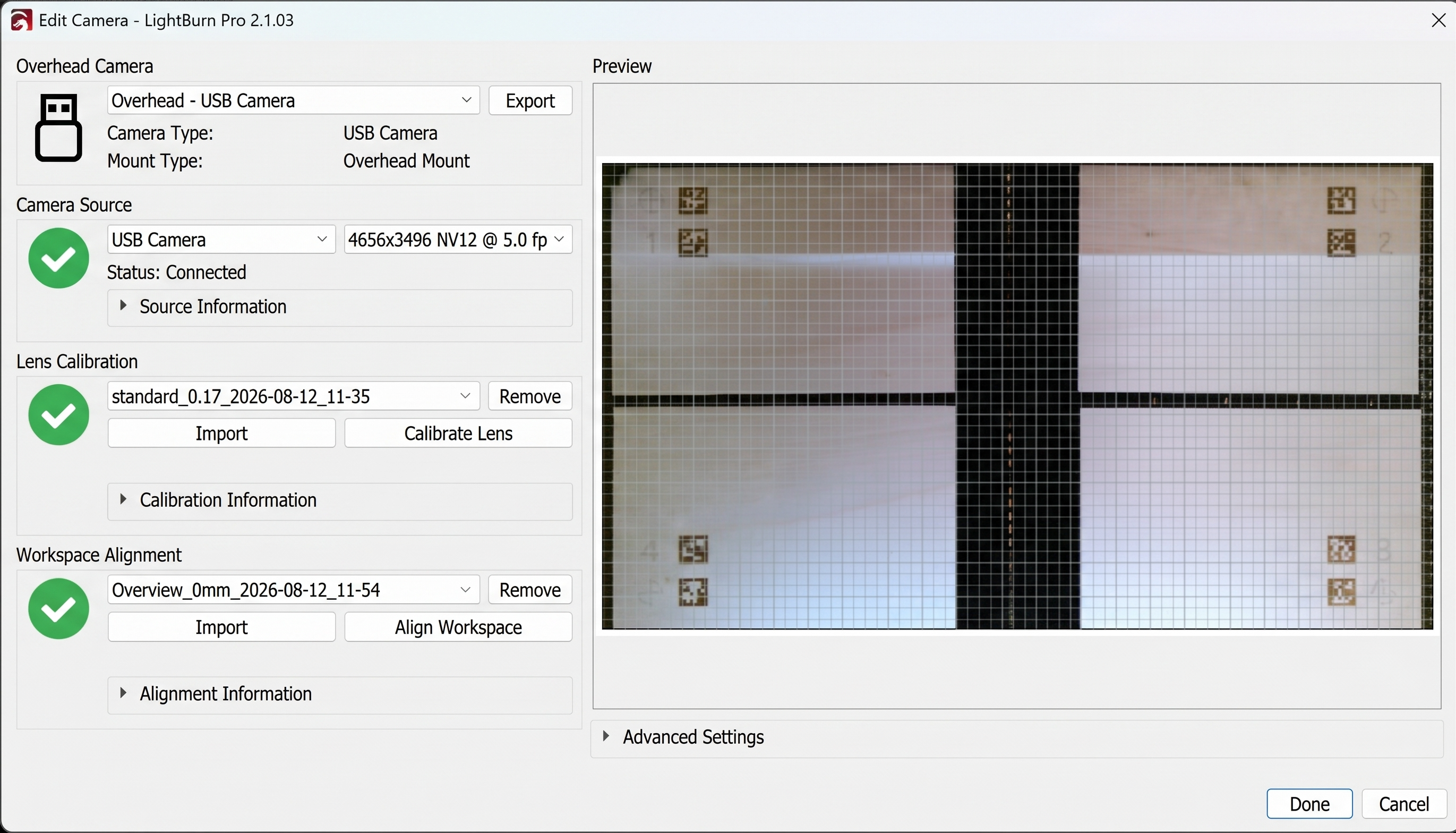

Klik op Voltooien wanneer de verificatie slaagt. De samenvatting van de camera-instellingen moet groene vinkjes tonen voor de camerabron, lenscalibratie en werkruimte-uitlijning.

Stap 21

Back-up maken van de cameracalibratiegegevens

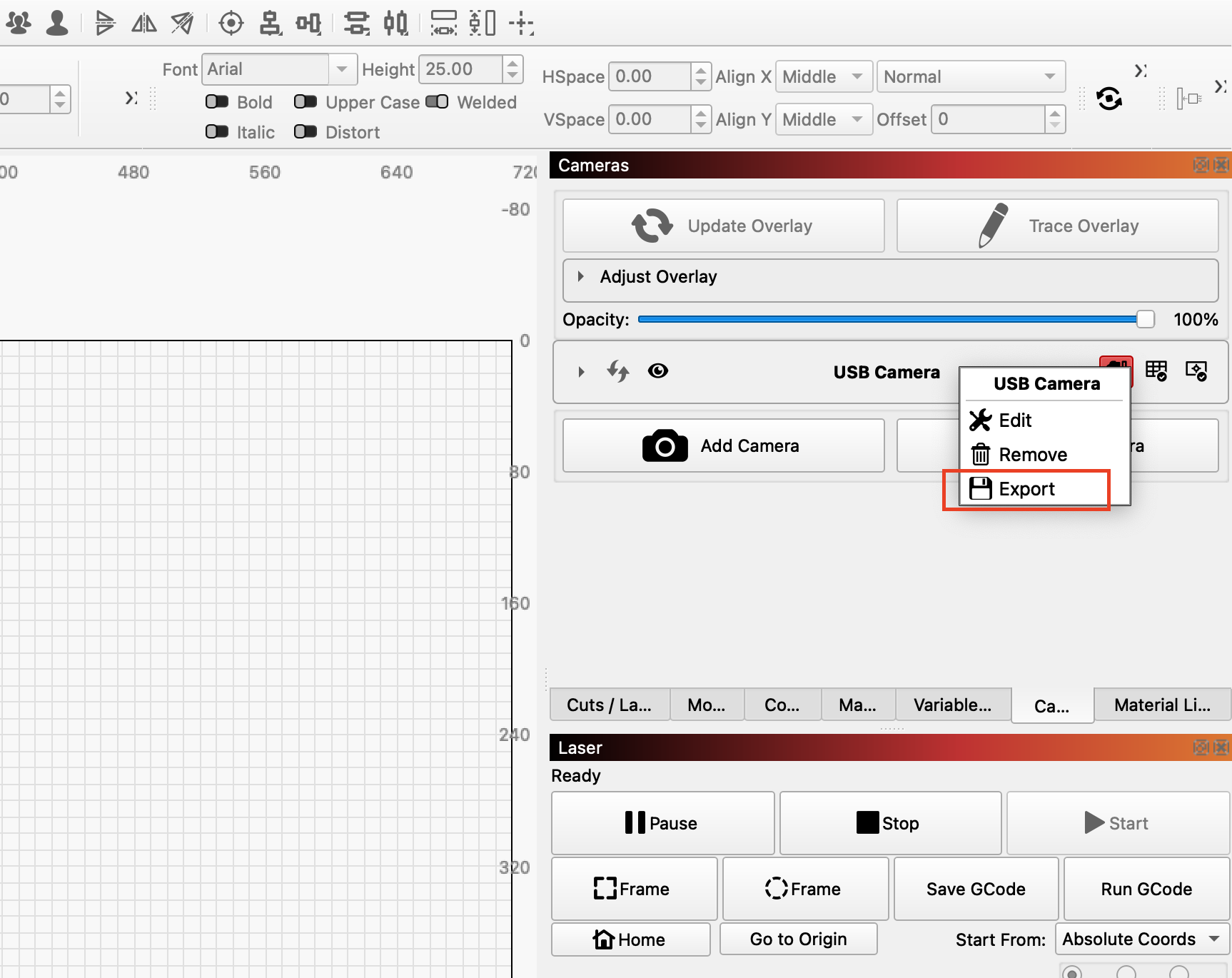

Het exporteren van de calibratiegegevens betekent dat u niet opnieuw hoeft te calibreren bij het wisselen van computer. Volg deze stappen: Exporteren: Ga naar Camera's >> klik met de rechtermuisknop op USB Camera > Camera exporteren.

De gecalibreerde camerapreview gebruiken

Ga terug naar het Camera-paneel en klik op Overlay bijwerken om het huidige werkgebied vast te leggen. Plaats artwork over de camera-afbeelding en controleer de positie voordat u een taak start. Calibreer opnieuw als de camera is verplaatst, de bevestiging los is geraakt, de machinegeometrie is gewijzigd of de overlay niet meer overeenkomt met de fysieke werkruimte.
