Disclaimer
Om LightBurn te gebruiken voor het aansturen van HEXA RF, dient u de officiële versie van de LightBurn-software te downloaden. Aangezien LightBurn software van derden is, kan FLUX niet aansprakelijk worden gesteld voor enig verlies veroorzaakt door het gebruik ervan.
De firmware van HEXA RF heeft verschillende tests ondergaan, maar het is nog steeds mogelijk dat sommige functies van de LightBurn-software niet compatibel zijn met de machine. Als er fouten optreden door incompatibiliteit, volg dan de instructies in onderstaande link om een probleem correct te melden bij uw lokale wederverkoper of FLUX-ondersteuning. [Contact opnemen met klantenservice]
Voordat u begint
1. Werk de firmware bij naar v6.5.0 of hoger.
Handleiding firmware-update
2. Download dit configuratiebestand: HEXA RF_Preset
Opmerking: Het door ons verstrekte configuratiebestand bevat de G-code- en baudrate-instellingen. Als u het configuratiebestand niet gebruikt, stel deze dan afzonderlijk in via de "Apparaatinstellingen."
3. Download en installeer de driver.
Raadpleeg dit artikel voor de installatie van de driver: LightBurn Bridge-kabel - Driverinstallatie
4. Download en installeer de LightBurn-software.
Om LightBurn te downloaden, klik hier.
LightBurn-instellingen
Er zijn twee manieren om met LightBurn een verbinding met de machine te maken.
Eén manier is via een bekabelde verbinding met een USB-B naar USB-A kabel.
De andere manier is via een wifi-verbinding door de computer en de machine met hetzelfde netwerk te verbinden.
Het wordt aanbevolen om de wifi-methode te gebruiken. Raadpleeg de onderstaande instructies op basis van de methode die u gaat gebruiken.
Verbinden via WIFI
1. Maak een nieuw HEXA RF apparaat aan in LightBurn
Open LightBurn. Klik in het Laser paneel op Devices, kies vervolgens de optie om handmatig een apparaat aan te maken. Wanneer de New Device Wizard vraagt naar de controller, selecteer GRBL en klik op Next.
2. Selecteereereer de netwerkverbindingsmethode
Selecteereer voor de GRBL-verbindingsmethode Ethernet or Wifi/TCP. Klik op Next.
Controleer of de computer en HEXA RF zich op hetzelfde netwerk bevinden voordat u verdergaat.
3. Voer het IP-adres van de HEXA RF in
Zoek het IP-adres van uw HEXA op het touchscreen.
(Als uw machine nog geen wifi-verbinding heeft gemaakt, raadpleeg dan dit article voor het instellen van een verbinding.)
Voer het huidige IP-adres van uw HEXA RF in en klik vervolgens op Next. Zoek het IP-adres van de machine op het netwerkinformatiescherm van de HEXA RF.
De gebruikte testmachine 192.168.1.247. Dit is slechts een voorbeeld; voer het adres in dat aan uw eigen machine is toegewezen.
4. Stel de apparaatnaam en werkruimtegrootte in
Voer een herkenbare apparaatnaam in, zoals HEXA RF Wifi. Selecteereer Millimeters en stel het werkgebied in op:
- X-as lengte: 730 mm
- Y-as lengte: 410 mm
Klik op Next.
5. Stel de machine-oorsprong in en voltooi de apparaatinstelling
Selecteereer de linkerachterkant als machine-oorsprong. Controleer de samenvatting en bevestig de volgende waarden:
- Controller: GRBL
- Verbinding: Ethernet of Wifi/TCP
- Werkruimte: 730 x 410 mm
- Oorsprong: linkerachterkant
- IP-adres: het huidige IP-adres van uw HEXA RF
Klik op Voltooien. Open Apparaatinstellingen nogmaals om te bevestigen dat de waarden correct zijn opgeslagen.
6. Controleer de machineverbinding en coördinatenmodus
Selecteereer het nieuwe HEXA RF-apparaat in het Laserpaneel. Open het Verplaatsen paneel en klik op Home om te verifiëren dat LightBurn met de machine kan communiceren. Breng de machine naar de homepositie en verplaats de Z-as naar de home-/nulpositie.
7. Ga verder met het proces
Wanneer u deze stap bereikt, betekent dit dat u de machine en de computer succesvol hebt verbonden.
Ga verder met het proces om een graveertaak te starten voor het testen.
Ga naar Bewerking starten
Verbinden met USB-B-kabel
1. Open LightBurn en klik op "Apparaten" op het Laser tabblad.
2. Klik op "Importeren" om het bestand te importeren HEXA RF_Preset dat u hebt gedownload.
3. De volgende apparaatinformatie wordt weergegeven zodra het bestand succesvol is geïmporteerd.
1. Sluit de USB-kabel aan op de USB-B-poort aan de rechterkant van de machine.
2. Sluit het andere uiteinde van de USB-kabel aan op de computer.
3. Selecteereereer de juiste USB-poortnaam. Het kiezen van de verkeerde poort resulteert in een mislukte verbinding. Mogelijk moet u verschillende poorten proberen. Als de verbinding succesvol is, verschijnt de volgende informatie in het Console-tabblad.
Homing-test
Als de computer succesvol is verbonden met de machine, zal de machine automatisch beginnen met homing. Indien dit niet het geval is, klik dan op de home-knop om te controleren of de homing-functie werkt.
Bewerking starten
1. Plaats het materiaal in de machine
2. Scherpstellen

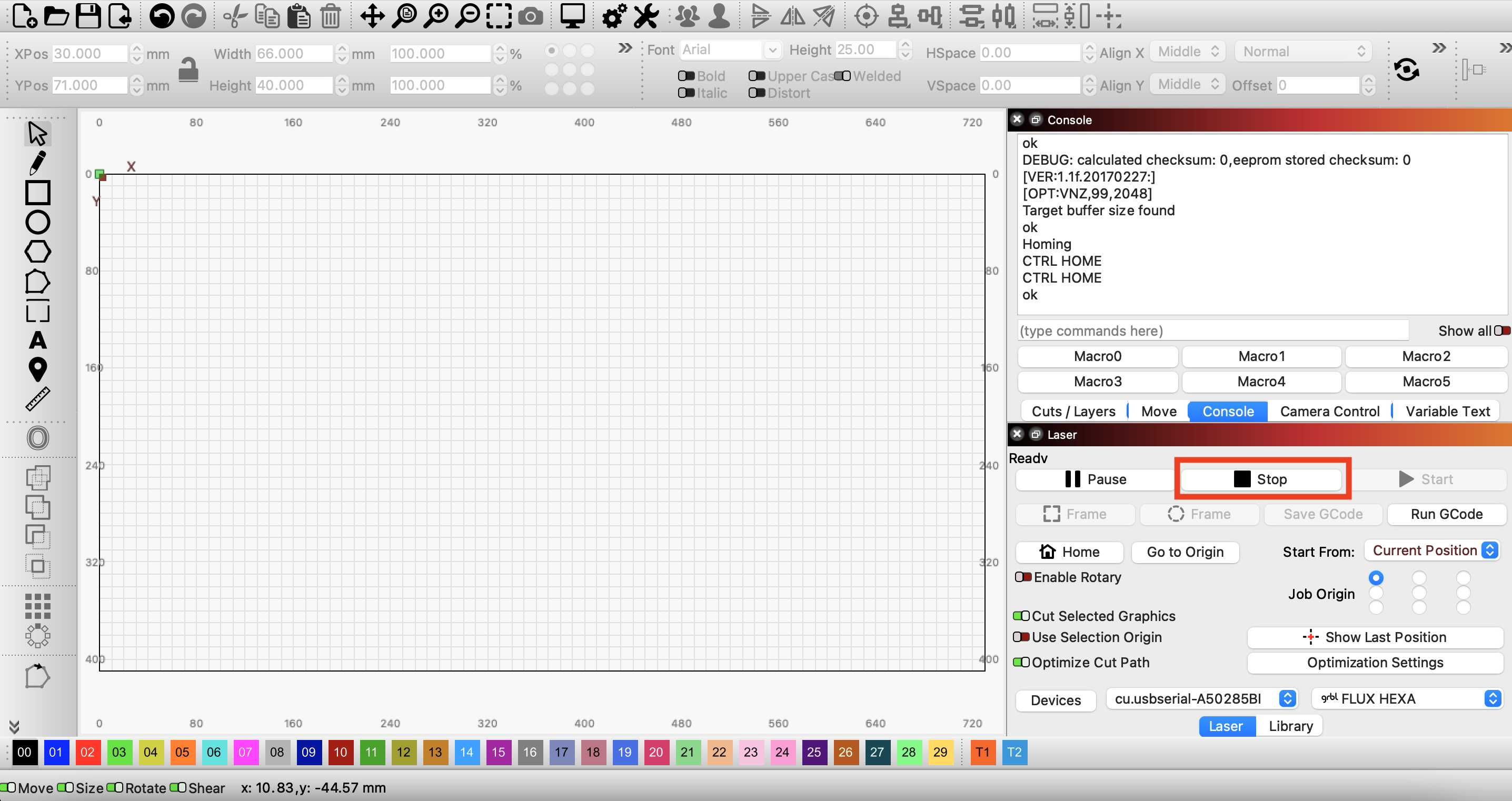

- Klik op de "Stop" knop in het "Laser" paneel om de motor vrij te geven.
Let op: Zorg ervoor dat de machine de motor automatisch vrijgeeft binnen 3 minuten na LightBurn-besturing. Als de motor langdurig vergrendeld blijft, kan dit de machine beschadigen. (Klik op de "Stop" knop in het "Laser" paneel om de motor vrij te geven)
Als het scherm niet kan worden bediend, koppel dan de kabel los om de autofocus uit te voeren en sluit de kabel vervolgens weer aan.
3. Importeer een bestand in LightBurn
Klik op het bovenstaande pictogram om het bestand te importeren, of sleep het bestand direct naar het werkgebied.
4. Stel de parameters in
Klik op een patroon of laag en stel de parameters in de rechterbenedenhoek van het Sneden/Lagen tabblad.
5. Schakel het "Overscanning" effect in
- Als de laag is ingesteld op "Fill, Fill + line, Image of Offset Fill" modus, raden wij aan om de "Overscanning" functie in te schakelen.
- Dubbelklik op een laag om de "Cut Instellings Editor" te openen. Schakel het Overscanning effect in en voer het percentage in.
Let op:
- Parameterinstellingen verschillen per snelheid en materiaal. Raadpleeg de "Aanbevolen instellingen voor materiaalparameters" onderaan dit artikel.
- Als u na het uitschakelen van de motor de laserkop heeft verplaatst, vergeet dan niet om op "Home" te drukken om de positie te resetten voordat u de taak verzendt. Anders bestaat er risico op een botsing.
6. Stel de startpositie in
Selecteer "Absolute Coördinaten" in de vervolgkeuzelijst "Start From" op het Laser tabblad.
Let op: De werking van "Absolute Coördinaten" is zeer vergelijkbaar met Beam Studio, daarom raden wij het sterk aan aan gebruikers met ervaring met Beam Studio.
Absolute Coördinaten
Het hoofdbewerkingsvenster dat u ziet, vertegenwoordigt het werkgebied van uw machine. Alles wat u in dat gebied plaatst, wordt op de overeenkomstige positie op uw machine gesneden.
7. Klik op "Home" in het Laser-paneel.
Als u na het uitschakelen van de motor de laserkop heeft verplaatst, vergeet dan niet om op "Home" te drukken om de positie te resetten voordat u de taak verzendt. Anders bestaat er risico op een botsing.
8. Selecteereereer het patroon dat u wilt voorvertonen en klik op "Frame" om te controleren of het patroon op de verwachte positie wordt gegraveerd.
9. Sluit de deur
10. Klik op Home en verzend de taak
Selecteereer de afbeelding en klik op "Start" op het Laser tabblad om de taak te verzenden.
Let op: Het verwijderen van de kabel terwijl het project wordt uitgevoerd, zal de bewerking stoppen. Zorg ervoor dat de kabel stevig is aangesloten tijdens de taakuitvoering.
11. Graveerresultaten
Opmerking: Als het graveerresultaat wazig, onduidelijk of licht van kleur is, controleer dan of de laserkop nauwkeurig is scherpgesteld.
Naast Absolute Coördinaten zijn er andere opties om LightBurn te vertellen hoe het patroon binnen het werkgebied van uw machine moet worden geplaatst.
Huidige Positie
De taak snijdt/graveert op basis van de huidige positie van de laserkop.
Taakoorsprong
Instelling "Taakoorsprong" vertelt LightBurn hoe de taak ten opzichte van de laser gepositioneerd moet worden.
(De groene "Taakoorsprong"-indicator in het hoofdbewerkingsvenster verplaatst wanneer u de instellingen wijzigt.)
#END
