3-3 HEXA RF - Handleiding voor doorvoergraveren

Beschrijving

De Open-Bodem Gravure functie wordt gebruikt voor het graveren van lange objecten die het standaard werkgebied overschrijden. Het helpt gebruikers om grote ontwerpbestanden automatisch in meerdere werkgebieden te verdelen, waardoor het eenvoudig wordt om segment voor segment te graveren.

Beperkingen

Vanwege de fysieke beperkingen van de HEXA RF open-bodem sleuf wordt aanbevolen dat de materiaalbreedte niet meer dan 500mmbedraagt, terwijl de lengte onbeperkt is.

Voordat u begint

Zorg ervoor dat de Open-Bodem Gravure module correct is geïnstalleerd. Raadpleeg de handleiding via onderstaande link. Als u de installatie al heeft voltooid, kunt u deze stap overslaan.

Open-Bodem Hardware Installatiehandleiding

Stap 1 - Open-Bodem Gravure inschakelen

Schakel de Open-Bodem Gravure schakelaar in bij Documentinstellingen en voer de gewenste werkgebiedafmetingen in.

Stap 2 - Het object importeren

Importeer het object (hieronder wordt een rechthoekige omtrek als voorbeeld gebruikt) en pas de grootte en positie aan.

Klik op het Open-Bodem Gravure pictogram in de linkerwerkbalk om het Open-Bodem Gravure venster te openen.

Stap 3 - Open-Bodem Gravure parameters aanpassen

Beschrijving instellingen

• Objectlengte: Toont de lengte van uw momenteel geselecteerde object om u te helpen de hoogte van elk werkgebied te bepalen.
• Werkgebiedhoogte: U kunt instellen in hoeveel werksegmenten dit open-bodem object wordt verdeeld voor het snijden, en u kunt de gravure-inhoud van elk segment in het venster bekijken.
• Referentielaag: Deze laag dient als referentie en biedt alleen een uitlijningsweergavefunctie; deze wordt niet daadwerkelijk gegraveerd.
• Uitlijningsmarkeringen: De uitlijningsmarkeringen zijn twee driehoekige markeringen die over het hoofdmateriaal en het hulpmateriaal moeten worden gegraveerd. Bij het verplaatsen van de plaat na elk gravuresegment kunt u de driehoekige markeringen gebruiken om te helpen bij het uitlijnen.

	1. Objectlengte
	2. Werkgebied (Hoogte)
	3. Referentielaag
	4. Uitlijningsmarkeringen

Met onderstaande afbeelding als voorbeeld is de objectlengte 450mm. Als de werkgebiedhoogte is ingesteld op 250mm, wordt dit object in totaal verdeeld in twee segmenten.

De stippellijn geeft het verdeelpunt voor elk werkgebied aan.

Het wordt over het algemeen aanbevolen om het aantal segmenten te minimaliseren om mogelijke uitlijningsfouten bij de verbindingspunten door kleine afwijkingen te voorkomen.

Exporteer het ontwerpbestand na het voltooien van de instellingen.

Stap 4 - Graveeropdracht

Als u uitlijningsmarkeringen gebruikt, moet u een hulpmateriaalplaat voorbereiden.

Stap 4.1 - Voorbereiding voor graveren

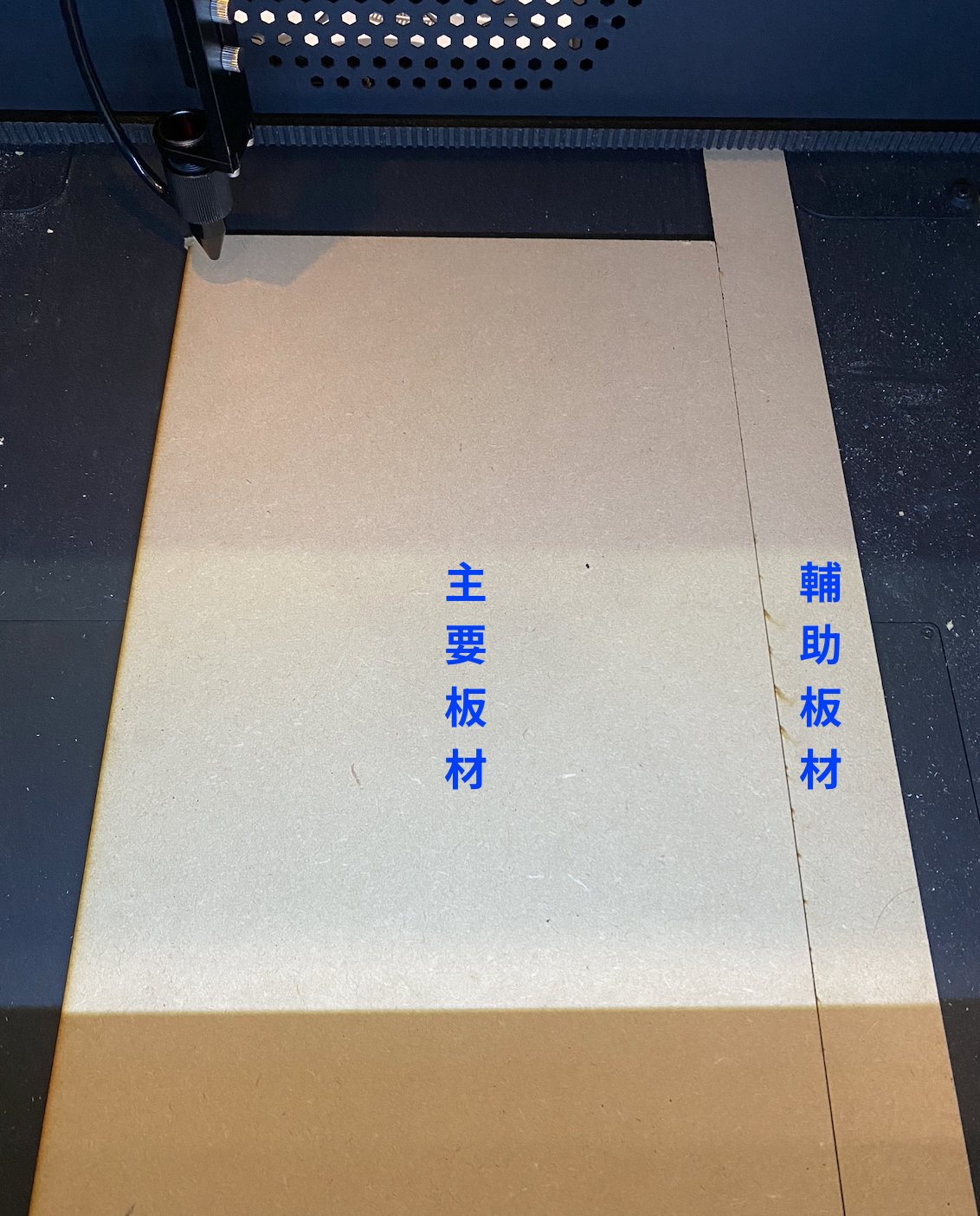

Bevestig het hulpmateriaal naast het hoofdmateriaal.

Schakel "Start vanaf huidige positie" in en verplaats de laserkop naar de linkerbovenhoek van het te graveren materiaal.

Schakel "Start vanaf huidige positie" in en stel het startpunt in op de linkerbovenhoek.

(U kunt ook "Start vanaf oorsprong" gebruiken, maar let erop dat de laserbuis naar de rechterkant moet worden verplaatst om thuiskomstfalen te voorkomen.)

Gebruik "Kader" om de graveerpositie van het eerste segment van het ontwerp te bevestigen.

Let op: Schakel de referentielaag uit tijdens het kaderen.

Bevestig de positie van de uitlijnmarkeringen met behulp van de kaderpositie; de markeringen moeten zich uitstrekken over zowel het hoofdmateriaal als het hulpmateriaal.

(Met de standaard 4cm uitlijnmarkering als voorbeeld: zorg ervoor dat de laserkop tijdens het kaderen ongeveer 2cm over het hulpmateriaal uitsteekt.)

Stap 4.2 - Het eerste segment graveren

Standaard zijn alleen het eerste werksegment en de uitlijnmarkeringen ingeschakeld wanneer het bestand wordt geëxporteerd. Na het aanpassen van de parameters kunt u direct beginnen met het graveren van het eerste werkgebied.

Na voltooiing van het graveren moet een deel van de uitlijnmarkering op het hulpmateriaal staan.

Stap 4.3 - Het tweede segment graveren

Schakel de eerste werksegmentlaag uit en schakel de tweede werksegmentlaag in.

Verplaats het hoofdmateriaal, lijn de onderste uitlijnmarkering op het hoofdmateriaal uit met de bovenste markering op het hulpmateriaal, en ga vervolgens door met het tweede segment van het graveren.
