2-7 Machine-interface

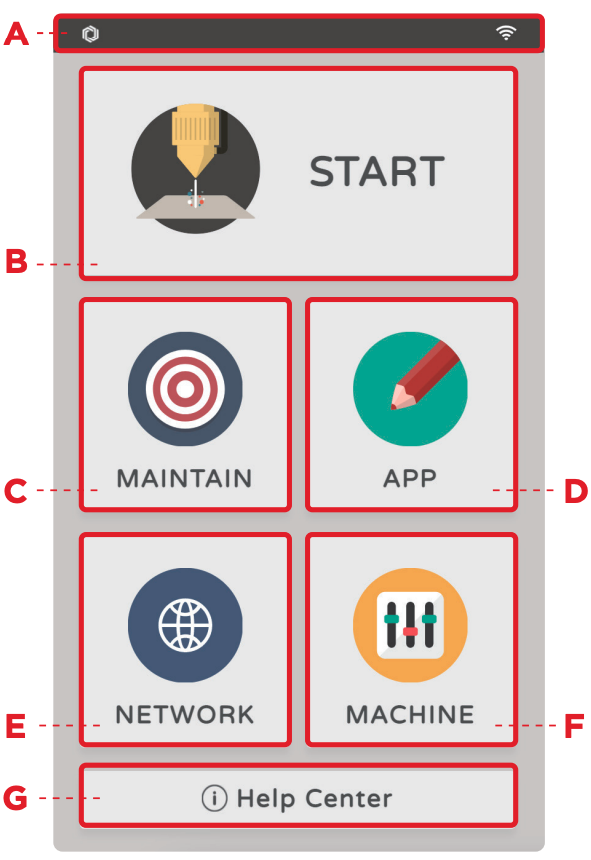

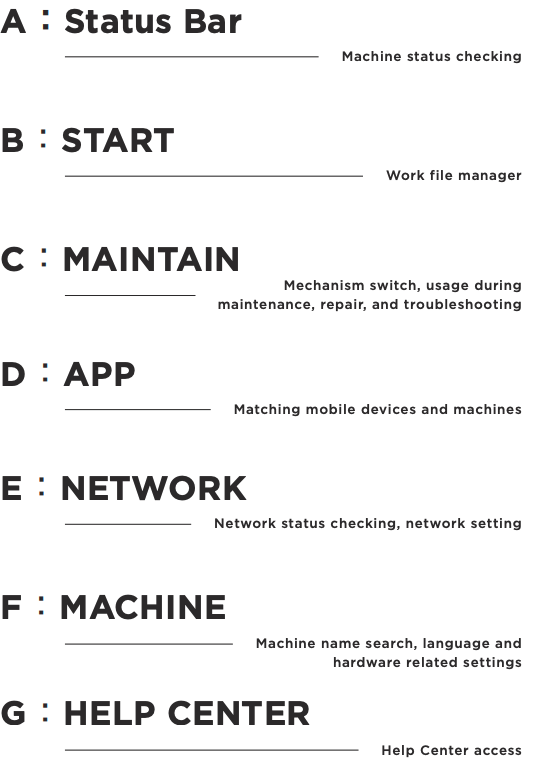

Dit hoofdstuk introduceert de machine-interface en de zeven belangrijkste functies.

Controleren van de machinestatus

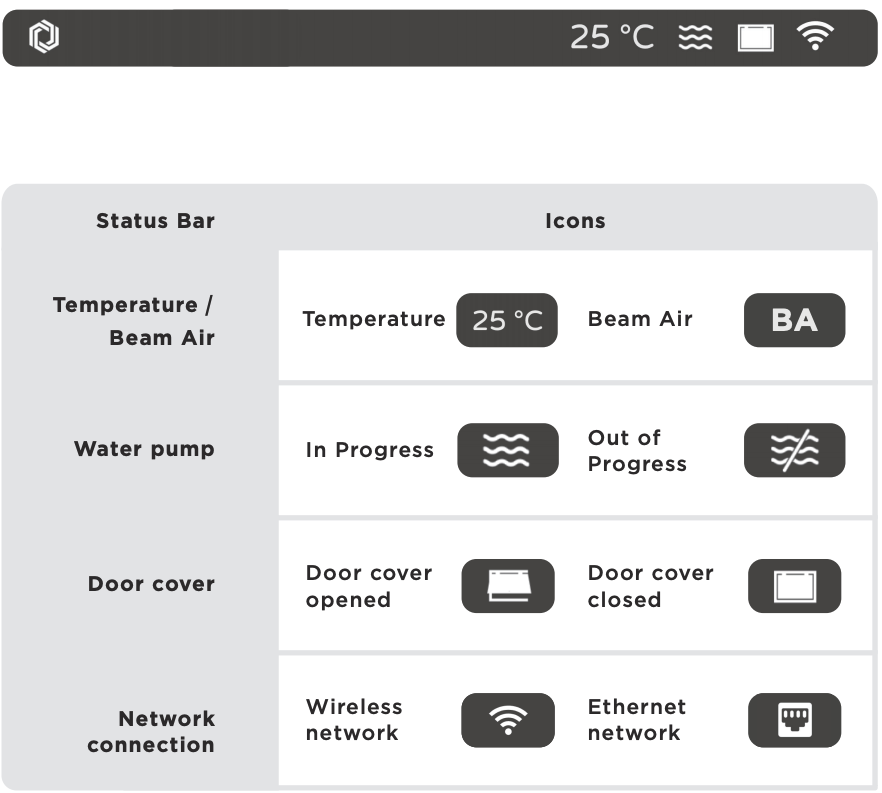

De statusbalk toont de verbindingsstatus van de machine, of deze is verbonden met Beam Air of niet, evenals de temperatuur, waterstroom en deur open/dicht status tijdens het werk. Meestal keert u terug naar de startpagina door op de statusbalk te klikken, tijdens het graveren wordt de pagina gereorganiseerd.

Werkbestandsbeheer

Er zijn twee manieren om de werktaken over te dragen, ofwel via Beam Studio software of via USB-stick, beide kunnen worden gebruikt om de bestanden te vinden en te gebruiken vanuit "START" na overdracht.

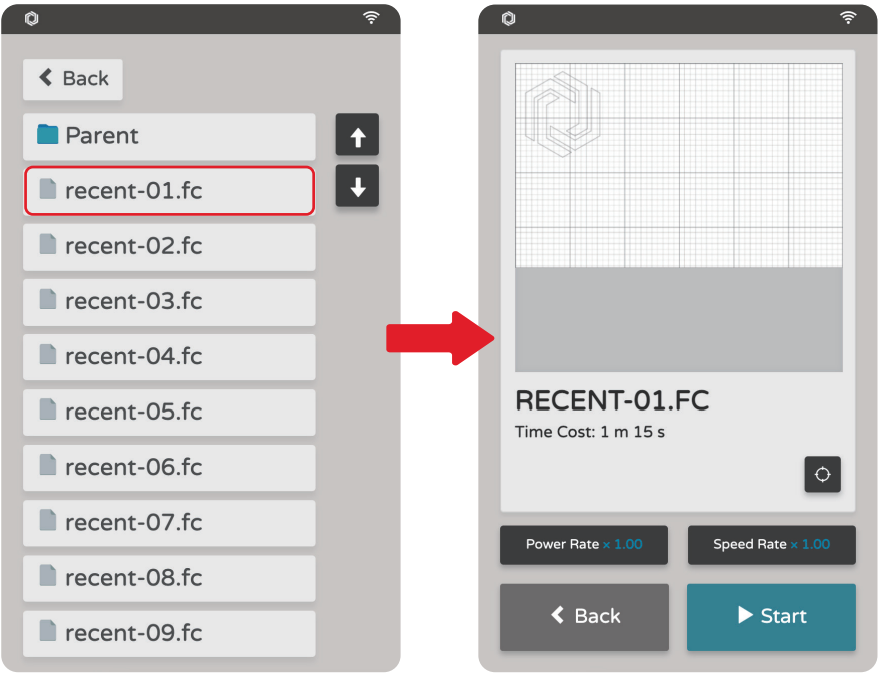

1. Taken die vanaf Beam Studio naar de machine zijn verzonden: "Ingebouwd geheugen" > "Recent" > specifieke taken.

De machine kan maximaal 15 taken opnemen die door de Beam Studio software zijn verzonden, en recent-01.fc zal de laatst verzonden taak zijn.

2. Bestanden die vanaf USB-sticks worden gelezen: USB-sticks > specifieke taken.

Er is geen limiet aan het aantal bestanden dat op een USB-stick kan worden bekeken.

Wanneer u op een Werk/Bestand klikt, worden de werkelijke positie van de afbeelding in het werkgebied, de geschatte werktijd en de real-time vermenigvuldiger voor de instelling van vermogen en snelheid op het scherm weergegeven.

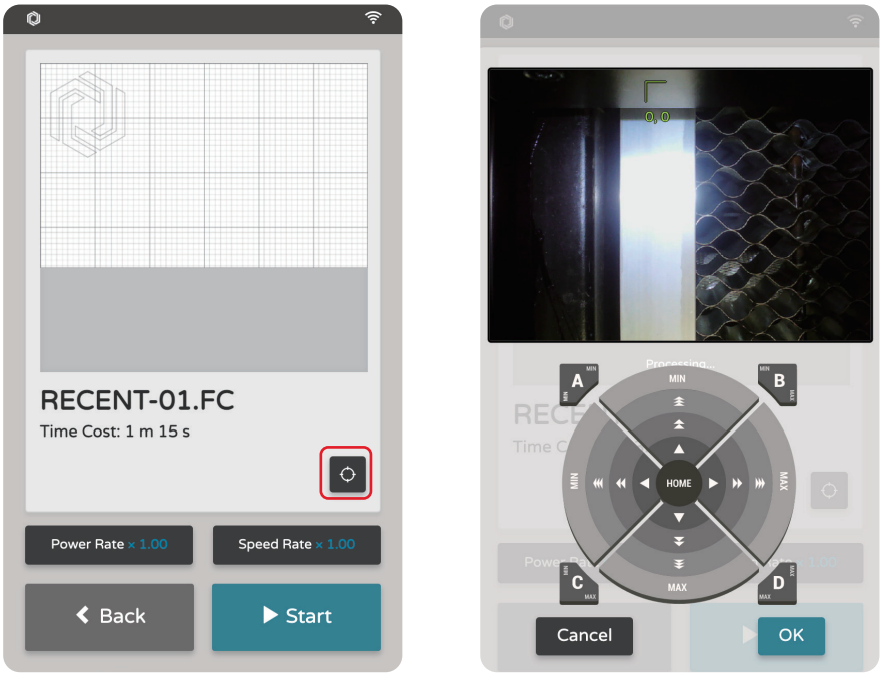

Het startpunt kan handmatig worden ingesteld vóór het werk, en de vermogensratio en snelheidsratio kunnen direct tijdens het werk worden ingesteld. Handmatige startpuntinstelling: Het startpunt is de nulpositie (0,0), klik > Verplaats de laserkop naar de juiste positie via het bedieningspaneel > OK.

Mechanische schakelaar voor onderhoud, reparatie en probleemoplossing

Onderhoud en reparatie gaan naar de MAINTAIN-pagina, voornamelijk voor hardware-schakelaars en signaalweergave. Het wordt sterk aanbevolen om het volgende onderhoudshoofdstuk te lezen of via de klantenservice-gids voordat u gaat werken.

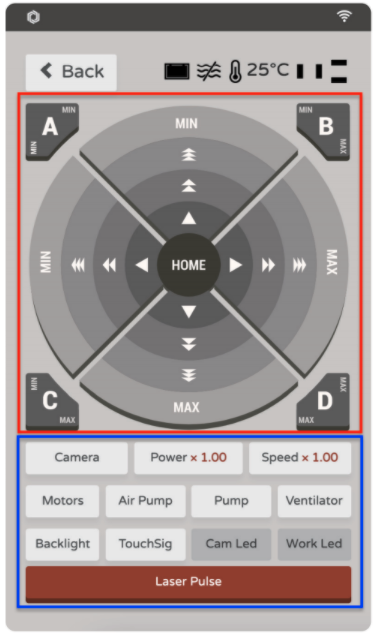

1. U kunt het bedieningspaneel gebruiken dat rood omcirkeld is om de positie van de laserkop te regelen.

2. U kunt verschillende delen van de machine in-/uitschakelen.

• Camera >> Schakel de camera in en de camera-opname wordt op het paneel weergegeven
• Vermogen >> Verhoog of verlaag de vermogensratio handmatig.
• Snelheid >> Verhoog of verlaag de vermogensratio handmatig.
• Motoren >> Disable the X & Y motors. If this is disabled you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform homing again in order to use the control panel above.
• Luchtpomp >> Luchtpomp in- of uitschakelen
• Pomp >> Waterpomp in- of uitschakelen
• Ventilator >> Ventilator in- of uitschakelen
• Achtergrondverlichting >> Achtergrondverlichting van het scherm testen (Scherm wordt enkele seconden zwart)
• TouchSig >> Aanraaksignaal testen (Aanraakfunctie wordt enkele seconden uitgeschakeld)
• Cam Led >> LED-vulverlichting voor de camera in- of uitschakelen
• Werk Led >> LED-verlichting in het werkgebied in- of uitschakelen.
• Laser Puls >> Laserbuis afvuren. Wordt meestal gebruikt voor het afstellen van het optische pad en het testen van de gezondheid van de laserbuis.

Mobiele apparaten en machines koppelen

Na het downloaden van de mobiele versie van Beam Go en het verbinden van uw mobiele apparaat met hetzelfde draadloze netwerk, klikt u op de APP en scant u de QR-code om uw mobiele apparaat te koppelen aan uw machine.

* Beam Go is de mobiele versie van de Beam Studio-software voor mobiele apparaten

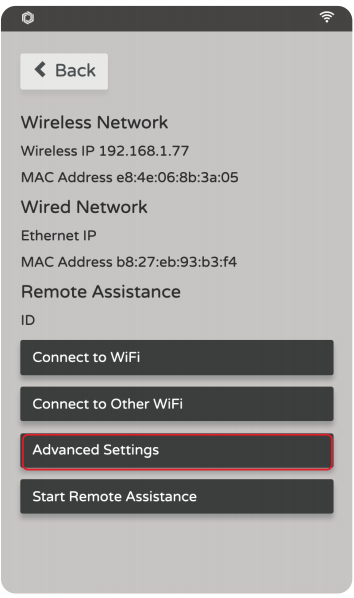

Netwerkstatus controleren, netwerkinstellingen

Het netwerk IP-adres kan worden bevestigd en of de Wi-Fi-dongle of de Ethernet-kabel normaal is (het MAC-adres heeft een waarde wanneer normaal).

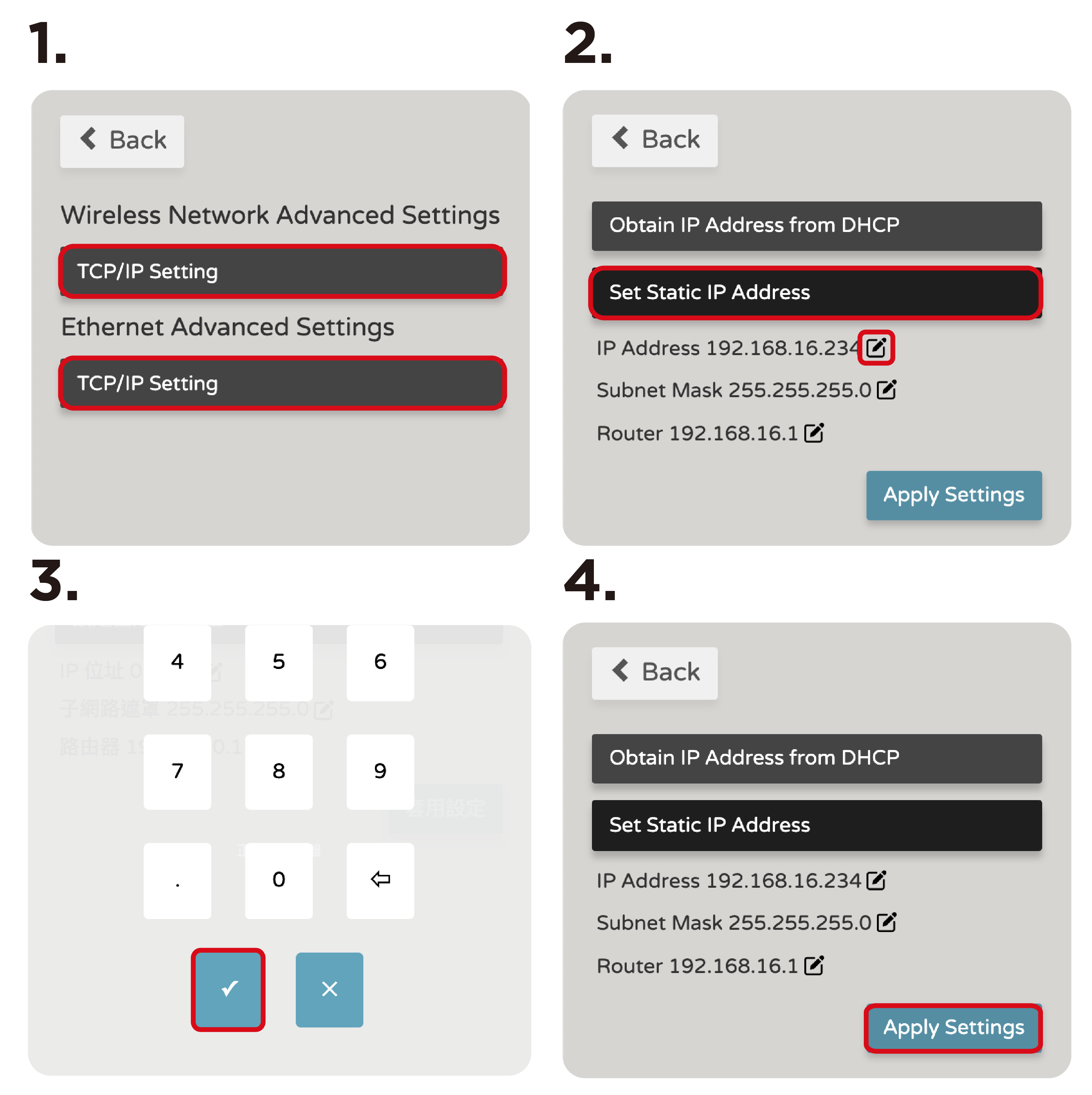

Geavanceerde instellingen: U kunt het statische IP-adres handmatig instellen voor de machine, waarvoor het IP-adres, subnetmasker en router moeten worden ingevuld.

Start Remote Assistance: Begeleid door klantenservice.

Opmerking: Bij gebruik van een draadloos (Wi-Fi) of bekabeld netwerk (behalve voor directe verbinding) kan de machine automatisch een IP-adres verkrijgen via DHCP (voor algemene gebruikers) of handmatig worden ingesteld op een statisch IP.

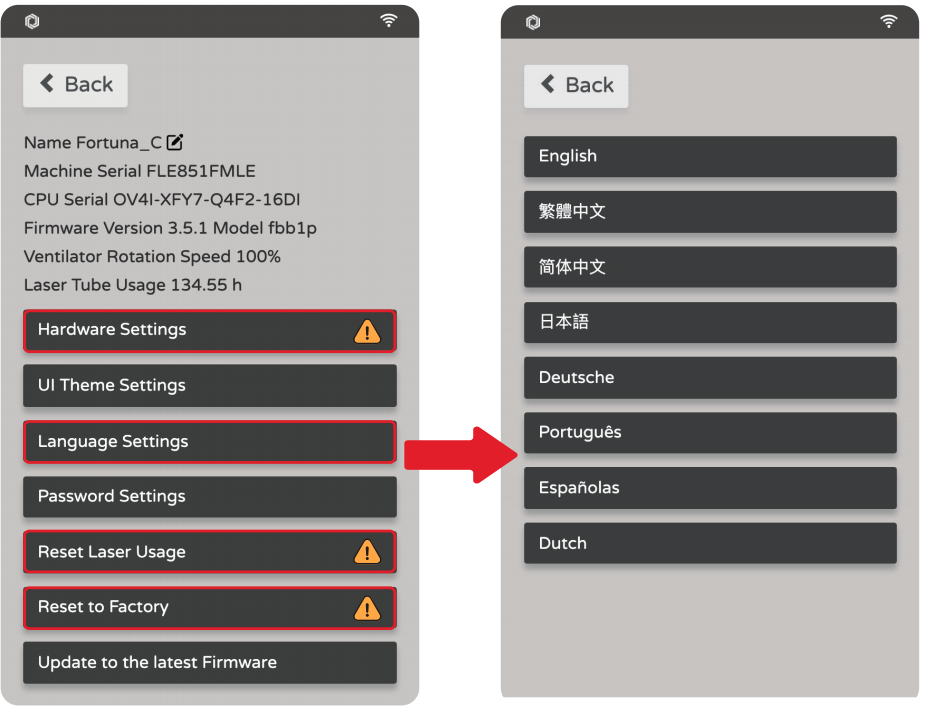

Zoeken op machinenaam, taal en hardware-gerelateerde instellingen

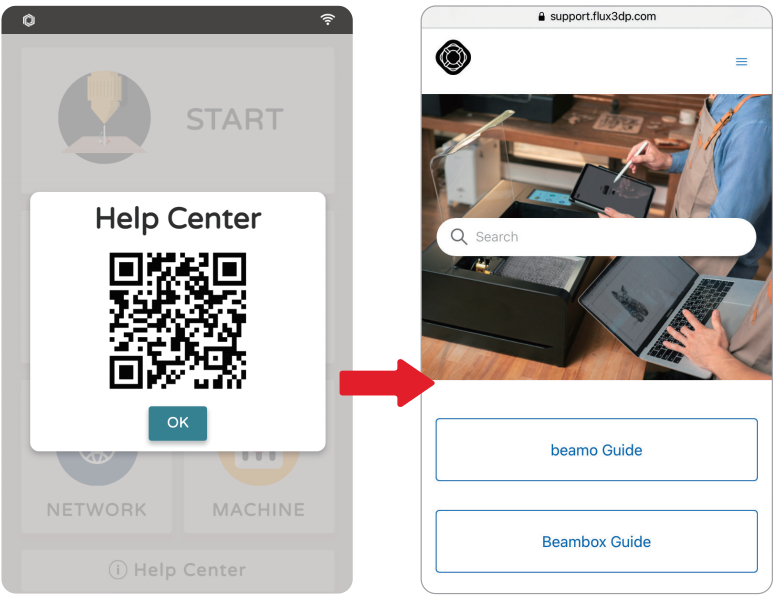

Als u vragen heeft, klik dan op "HELPCENTRUM", scan de QR-code en vind mogelijke oplossingen in het Helpcentrum van de officiële FLUX-website.

Zodra het verbindingswachtwoord is ingesteld, moet u het verbindingswachtwoord invoeren in de software wanneer u voor het eerst verbinding maakt met de machine. Het kan worden gewijzigd en geannuleerd.

Door te klikken op "Bijwerken naar de nieuwste Firmware" wordt de firmware bijgewerkt naar de nieuwste bètaversie. Naast het updaten van de firmware via de machine, kunt u de firmware van de machine ook updaten via de software-interface. Zie【Software-bediening】 "Menu" - "Machines"  Or update the machine's firmware through the USB flash drive. (storage size <= 64GB, with format as FAT32; rename the firmware file downloaded from the website as autoupdate.fxfw. Restart the machine after plugging the USB flash drive into a USB port in the back of the machine.）

Toegang tot Helpcentrum
