2-6 Beam Studio Tutorial

Na het kalibratieproces wordt u gevraagd om de Beam Studio Tutorial uit te voeren.

U kunt het proces opnieuw starten in Menu > Help > Toon Start Tutorial als u het per ongeluk heeft overgeslagen.

Benodigde items

3mm houten stuk (inbegrepen in de accessoiredoos).

Stappen in de tutorial

0. Selecteer "Ja" als u de Beam Studio-tutorial wilt starten.

1. Schakel over naar de Preview-modus:

Tik op het Camera Preview-pictogram aan de linkerkant > Selecteer de machine die in gebruik is.

2. Bekijk het platform:

a. Plaats het houten stuk

b. Pas de focus aan

c. Sluit de deur

d. Bekijk het bereik van het graveermaterial en klik op de werkinterface of selecteer een voorbeeldbereik.

3. Beëindig de Preview-modus: Selecteer "Preview beëindigen" 。

4. Teken een rechthoek: Selecteer een "Rechthoek (M)" om een vierkant te tekenen in Laag 1 en druk op Shift om het vierkant te maken.

5. Sleep om te tekenen: Sleep om een vierkant te tekenen in de werkinterface.

6. Schakel over naar het deelvenster Lagen: Schakel over naar de laag om de parameters in te stellen.

7. Stel Voorinstelling in: "Hout - 3mm Snijden".

8. Voeg een Nieuwe Laag toe: De nieuwe laagnaam is Laag 2.

9. Teken een Cirkel: Selecteer "Ovaal (L)" om een cirkel te tekenen in laag 2 en druk op Shift om een cirkel te maken.

10. Sleep om te Tekenen: Sleep om een cirkel te tekenen in de werkinterface.

11. Schakel Vulling in: Schakel de vullingsfunctie in

12. Schakel over naar het Laagpaneel: Schakel over naar de laag om de parameters in te stellen.

13. Stel Voorinstelling in: Hout - Graveren : "Hout - Graveren".

14. Verzend het Bestand:

a. Bevestig de parameters en laaginstellingen.

b. Selecteer de naam van de machine die in gebruik is.

c. Klik op "Start" om het graveer- en snijproces uit te voeren.

Opmerking:

Om ervoor te zorgen dat de graveerresultaten niet worden beïnvloed door de volgorde van uitvoering, zijn er twee aanbevelingen:

1. Graveren voor snijden: de volgorde van werkuitvoering is van boven naar beneden van de laag, zorg ervoor dat de graveerlaag bovenaan staat en de snijlaag onderaan om verkeerde focus van graveren te voorkomen veroorzaakt door het instorten van het object na het snijden, wat het graveerresultaat zal beïnvloeden.

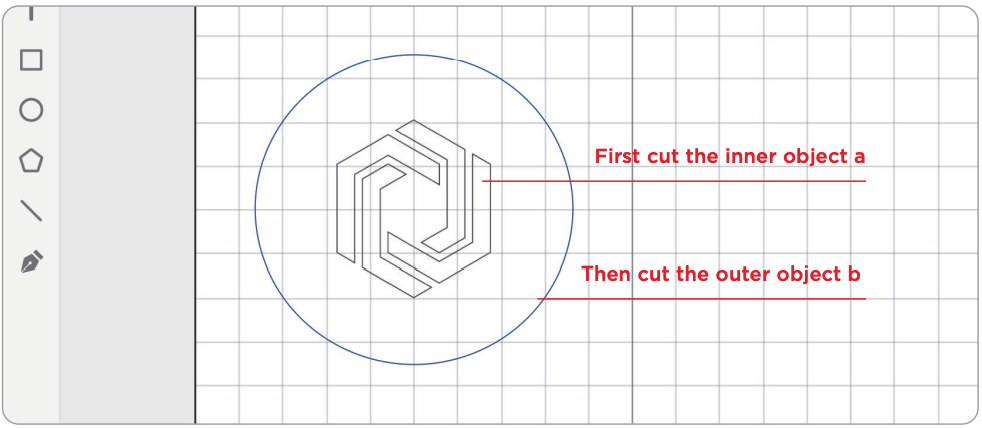

2. Zoals hieronder weergegeven, als er meerdere snijobjecten in dezelfde laag zijn en er een binnen- en buitenrelatie is, dan worden de binnenobjecten eerst gesneden en vervolgens de buitenobjecten; als object a zich in object b bevindt, dan wordt object a eerst gesneden en vervolgens object b.

Probleemoplossing

• Koeler uit
• Deur geopend
• Homing mislukt
• Als het graveerresultaat wazig is of de kleur vaag is, controleer dan of het materiaal goed is scherpgesteld. Als het niet werkt, wordt aanbevolen het optische pad te inspecteren. is goed scherpgesteld. Als het niet werkt, wordt aanbevolen het optische pad te inspecteren.
