2-5 Camerakalibratie

Wanneer u de machine voor het eerst gebruikt, wordt u gevraagd een camerakalibratie uit te voeren.

Het proces zorgt ervoor dat de camera na verzending is uitgelijnd en verbetert de nauwkeurigheid van de voorvertoning.

Benodigdheden

A4 (Letter-formaat) wit papier (zelf meenemen)

1. Selecteer uw machine

Selecteer de naam van de machine die in gebruik is.

2. Plaats een wit papier

Plaats een schoon A4 (Letter-formaat) wit papier in de linkerbovenhoek van het werkgebied.

3. Focus op het papier

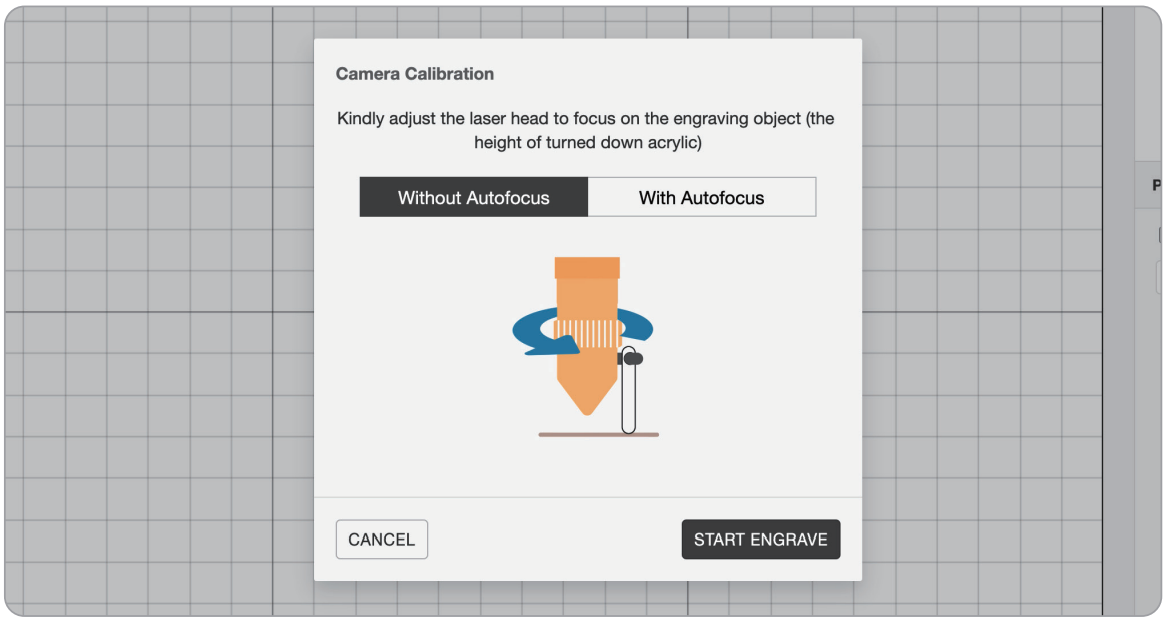

a. Voor handmatig scherpstellen

1. Draai de bevestigingsring van de spuitmond los
2. Laat de focussonde het graveermaterial aanraken
3. Draai de ring vast
4. Draai de focussonde terug na het voltooien van het scherpstellen.

b. Voor machines met autofocus

Dubbelklik op de zijknop van de add-on om de sonde het graveermaterial te laten aanraken.

4. Graveer de kalibratieafbeelding

De machine zal rasterlijnen op het papier snijden.

Klik ergens om het tekenproces over te slaan en naar de volgende stap te gaan.

5. Lijn het rode vierkant uit

Verplaats de rasterlijnen naar het midden en lijn de buitenkant van het rode vierkant uit met het middelste vierkant van de rasterlijnen door de richtingstoetsen, horizontale en verticale translatie, rotatiehoek en grootteverhouding aan te passen (pijltjestoetsen op het toetsenbord kunnen de waarde aanpassen).

Bekijk hier de instructievideo.

5. De eindpositie van het rode vierkant

Dit is een voorbeeld van de uitgelijnde positie van het rode vierkant.

Zorg ervoor dat het rode vierkant en de rasterlijnen zich in het midden van het scherm bevinden.

Klik op VOLGENDE nadat de positie is bereikt.

6. Klaar om te beginnen!

Na het voltooien van de camerakalibratie kunt u het eerste graveerprojec starten.
