5-11 Opstarttest machine - Geen graveerresultaat

Beschrijving:

Graveerproblemen kunnen verschillende oorzaken hebben, zoals slechte moduleverbinding, moduleafwijkingen, verouderde firmware, enz.

Houd er rekening mee dat het probleem kan aanhouden na het volgen van de onderstaande stappen.
U kunt echter nog steeds nuttige informatie verzamelen voor het FLUX-team om het probleem effectiever te verduidelijken.

Stap 1 - Controleer het indicatielampje van de voedingsadapter

Controleer of het groene lampje op de adapter continu AAN is of knippert tijdens stand-by van de machine en het uitvoeren van een taak.

(Het moet altijd continu AAN blijven.)

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 2 - Controleer de module-installatie

1. Draai de handschroef 『A』 op de moduleadapter 『B』 los.
2. Richt de stip 『C』 op de lasermodule naar het ontgrendelingspictogram 『D』 op de moduleadapter en plaats deze naar beneden naar het vergrendelingspictogram.
3. Draai de handschroeven 『A』 terug naar de moduleadapter.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 3 - Controleer de juiste manier om scherp te stellen en de afstand

• Verplaats de laserkop boven het materiaal. Klik vervolgens twee keer op de focusknop aan de linkerkant van de machine of houd de "AF"-knop op het machinepaneel ingedrukt totdat de laserkop begint te bewegen. De scherpstelling is voltooid wanneer de laserkop het materiaal raakt en omhoog beweegt. Zorg ervoor dat de focusafstand correct is voor elke gravure.

  a. Houd de "AF"-knop op het machinepaneel ingedrukt:



  b. Dubbelklik op de focusknop aan de linkerkant van de machine:






• Raadpleeg de link om ervoor te zorgen dat de afstand correct is: Focus afstand aanpassing (Ador)

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

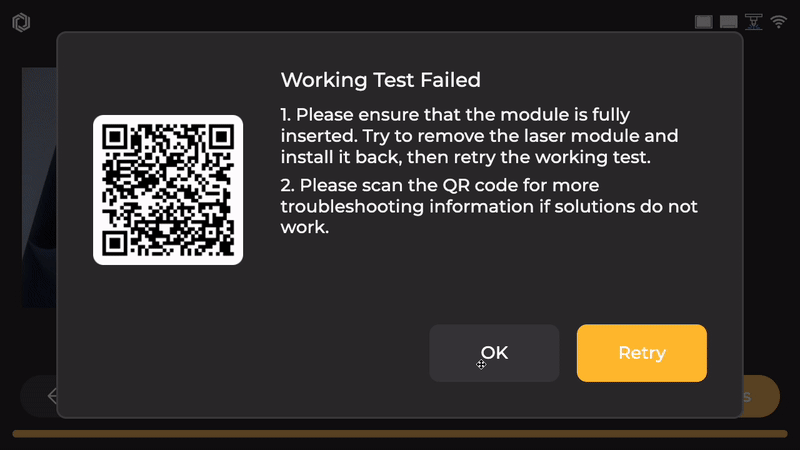

⚠︎ Als de bovenstaande stappen het probleem niet oplossen, druk dan op 'OK' >> 'Ja' >> voltooi de verbindingsinstellingen, voltooi de opstarttest en ga dan verder met de volgende stappen.

Stap 4 - Sluit de mogelijkheid van firmwareproblemen uit

Een mislukte firmware-installatie kan ertoe leiden dat de laseruitvoer onstabiel is of helemaal geen laser geeft. Resetten naar fabrieksinstellingen kan de mogelijkheid van firmwareproblemen effectief elimineren.

1. Reset eerst naar fabrieksinstellingen (Hoofdpagina > Machine > Instellingen > Reset naar fabriek > Ja)



2. Volg na de fabrieksreset de stappen in de link over Hoe de machinefirmware bij te werken en zorg ervoor dat deze is bijgewerkt naar de nieuwste versie.


3. Voer na de update dezelfde taak opnieuw uit.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 5 - Controleer de laseruitvoer

Controleer of de laser vuurt.
Als u niet zeker weet of er uitvoer is, kunt u kijken naar het materiaal dat is gebruikt in Stap 4 en bevestigen of er graveer-/snijmarkeringen zijn of het materiaal veranderen in papier om te testen.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 6 - Reinig de interne lens en POGO-pin

Raadpleeg de onderstaande link voor de juiste manier om de module te reinigen.
Reiniging van de lasermodule (10W/20W diodelaser module)

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 7 - Laser pulstesttest

Ga direct naar de controlemodus voor het testen van de laserpuls. Plaats een leeg vel, zorg voor een nauwkeurige scherpstelling, sluit de deurklep goed (Controleer vóór het testen van de laserpuls of het symbool van de deurklep "gesloten" weergeeft ) en activeer de laserpuls vijf keer om te beoordelen of er markeringen aanwezig zijn."

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 8 - Verlaag de snelheid van de afzuigventilator

Als de stroomtoevoer naar de machine niet stabiel is en de ventilatorsnelheid op de hoogste snelheid is ingesteld, kan de laseruitvoer zwak worden of wordt er geen laser uitgezonden.
Test door de ventilatorsnelheid op de laagste stand in te stellen en gebruik vervolgens hetzelfde bestand om opnieuw te werken.

Machine >> Instellingen >> Hardware-instellingen >> Rotatiesnelheid ventilator >> 10%

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 9 - Snijtest

Om te controleren of de lasermodule in goede staat is, moet u een stuk hout/MDF van 3 mm voorbereiden en in de linkerbovenhoek plaatsen.
Gebruik de standaardinstelling in Beam Studio en voer de taak uit om te zien of deze zonder problemen kan worden gesneden.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 10 - Neem contact op met de klantenservice
