5-5 Slecht graveer- of snijresultaat (diodelaser)

Beschrijving

Aangezien de oorzaak van een slecht graveer- of snijresultaat kan variëren, bijvoorbeeld een vuile lens, een slechte moduleverbinding, onjuiste parameterinstellingen, moduleverval...etc.,

Houd er rekening mee dat het probleem kan aanhouden na het volgen van de onderstaande stappen.
U kunt echter nog steeds nuttige informatie verzamelen voor het FLUX-team om het probleem effectiever te verduidelijken.

Stap 0 - Gebruik de checklist om de stappen te volgen en de resultaten vast te leggen

Deze lijst markeert alle tests die u in de tutorial heeft uitgevoerd.
Nadat de tests zijn voltooid, sla de lijst op als een PDF-document en stuur deze naar uw wederverkoper of het FLUX-team.

Klik op de link om toegang te krijgen tot de checklist:
Slecht graveer- of snijresultaat (10W/20W diodelaser module) - Checklist (Ador)

Stap 1 - Controleer het indicatielampje van de voedingsadapter

Controleer of het groene lampje op de adapter continu brandt of knippert tijdens stand-by van de machine en tijdens het uitvoeren van een taak.
(Het moet altijd continu branden.)

Bepaal uw resultaat en de volgende te ondernemen actie:

Stap 2 - Sluit de mogelijkheid van firmwareproblemen uit

Een onsuccesvolle firmware-installatie kan ertoe leiden dat de laseruitvoer onstabiel is of helemaal geen laser geeft. Het resetten naar fabrieksinstellingen kan de mogelijkheid van firmwareproblemen effectief elimineren.

• Reset eerst naar fabrieksinstellingen (Hoofdpagina > Machine > Instellingen > Reset naar fabriek > Ja)



• Volg na de fabrieksreset de stappen in de link over Hoe de firmware van de machine bij te werken en zorg ervoor dat deze is bijgewerkt naar de nieuwste versie.


• Voer na de update dezelfde taak opnieuw uit.

Bepaal uw resultaat en de volgende te ondernemen actie:

Stap 3 - Controleer de laseruitvoer

Controleer of de laser afvuurt.
Als u niet zeker weet of er uitvoer is, kunt u kijken naar het materiaal dat is gebruikt in Stap 2 en bevestig of er graveer-/snijmarkeringen zijn, of verander het materiaal naar papier om te testen.

Bepaal uw resultaat en de volgende te ondernemen actie:

Stap 3.1 - Reinig de interne lens en POGO-pin

Raadpleeg de onderstaande link voor de juiste manier om de module te reinigen.
Reiniging van de lasermodule (10W/20W diodelaser module)

Bepaal uw resultaat en de volgende te ondernemen actie:

Stap 3.2 - Installeer de module opnieuw

Raadpleeg de volgende artikelen om de module opnieuw te installeren.

10W/20W Diodelaser Module	2W Infrarood Lasermodule	Printmodule

Bepaal uw resultaat en de volgende te ondernemen actie:

Stap 3.3 - Laser pulstest

Ga direct naar de controlemodus voor het testen van de laserpuls. Plaats een leeg vel, zorg voor een precieze focussering, sluit de deurklep goed (Controleer vóór het testen van de laserpuls of het symbool van de deurklep "gesloten" weergeeft ), en activeer de laserpuls vijf keer om te beoordelen of er markeringen aanwezig zijn." (Voor gebruikers die vastzitten in de opstarttest, sla de opstarttest over - Handleiding)

Bepaal uw resultaat en de volgende te ondernemen actie:

Stap 4 - Controleer de juiste manier om te focussen en de afstand

Stap 4.1 - Controleer de instellingen op de software en het paneel

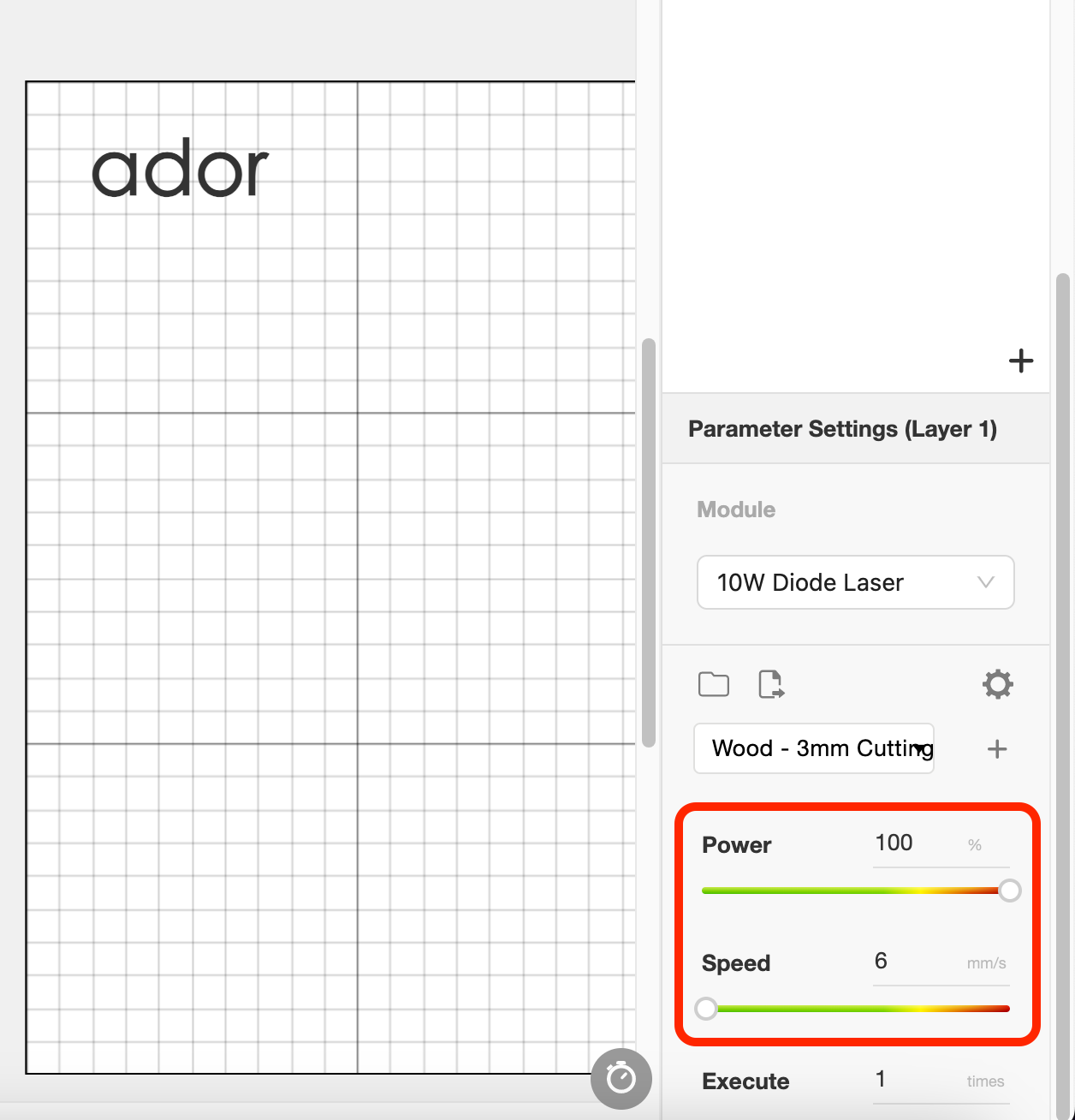

• Zorg ervoor dat de parameters correct zijn ingesteld in Beam Studio. (Voorbeeld: 10w parameter)

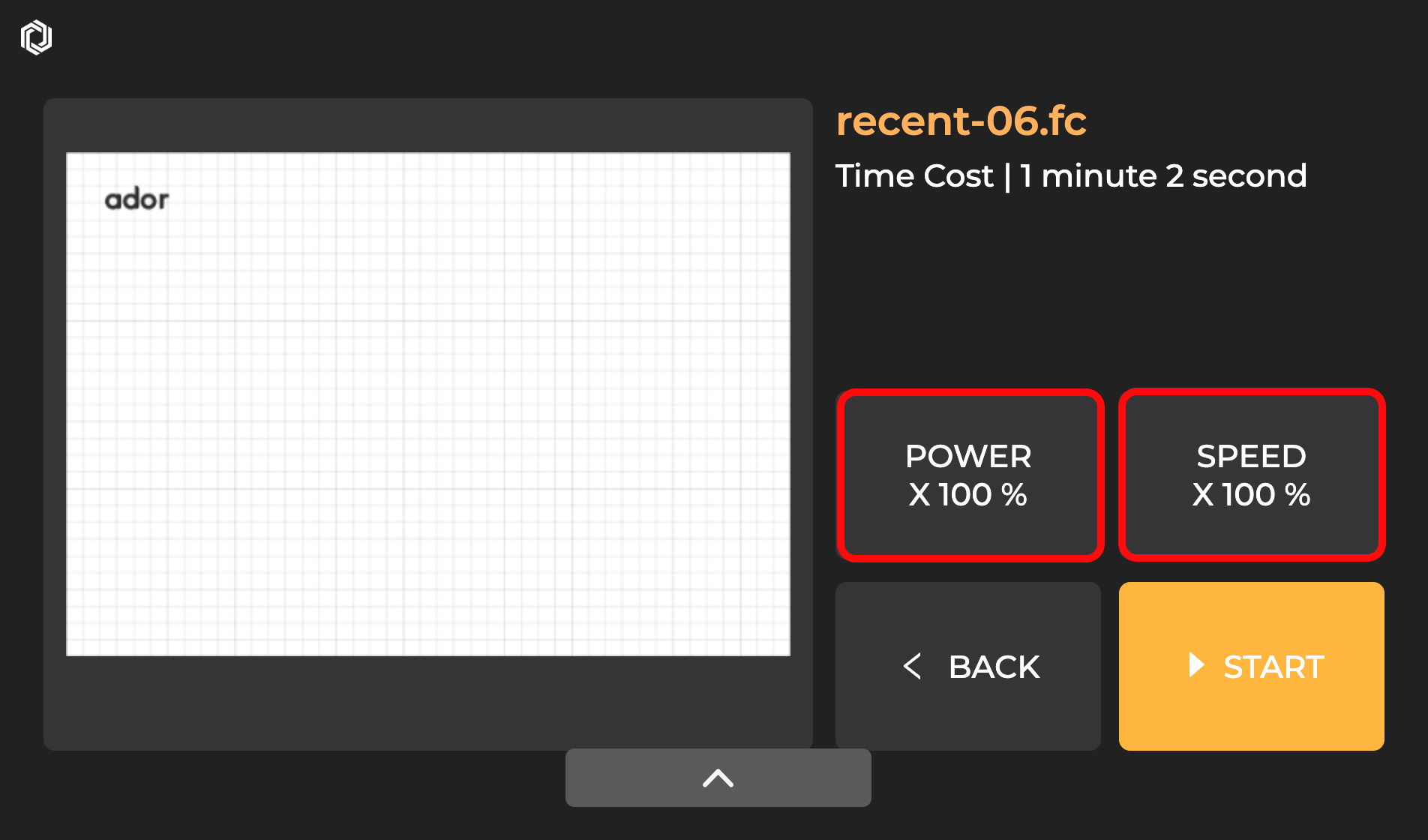

• Zorg ervoor dat de instellingen correct zijn ingesteld op het paneel.



• Voer na het bevestigen van de instellingen dezelfde taak opnieuw uit.



Bepaal uw resultaat en de volgende te ondernemen actie:

Stap 5 - Verlaag de snelheid van de afzuigventilator

Als de stroomtoevoer naar de machine niet stabiel is en de ventilatorsnelheid op de hoogste snelheid is ingesteld, kan de laseruitvoer zwak worden of wordt er geen laser uitgezonden.
Test door de ventilatorsnelheid op de laagste instelling aan te passen en gebruik vervolgens hetzelfde bestand om opnieuw te werken.

Machine >> Instellingen >> Hardware-instellingen >> Ventilatorrotatiesnelheid >> 10%

Bepaal uw resultaat en de volgende te ondernemen actie:

Stap 6 - Snijtest

Om te controleren of de lasermodule in goede staat is, moet u een stuk hout/MDF van 3 mm voorbereiden en in de linkerbovenhoek plaatsen.
Gebruik de standaardinstelling in Beam Studio en voer de taak uit om te zien of deze zonder problemen kan worden gesneden.

Bepaal uw resultaat en de volgende te ondernemen actie:

Stap 7 - Neem contact op met de klantenservice

#END
