5-16 Autofocus Micro-Adjustment (Ador)

Beschrijving

Als u het gevoel heeft dat de afstand na autofocus niet correct of niet gewenst is, of als u zelf de afstand van de autofocus wilt vergroten of verkleinen, heeft Ador een ingebouwde functie waarmee de afstand kan worden aangepast.

Controleer en pas de focusafstand aan volgens de onderstaande stappen.
De afstand kan worden verfijnd met ±2mm.

Standaardafstand:

Stap 1:

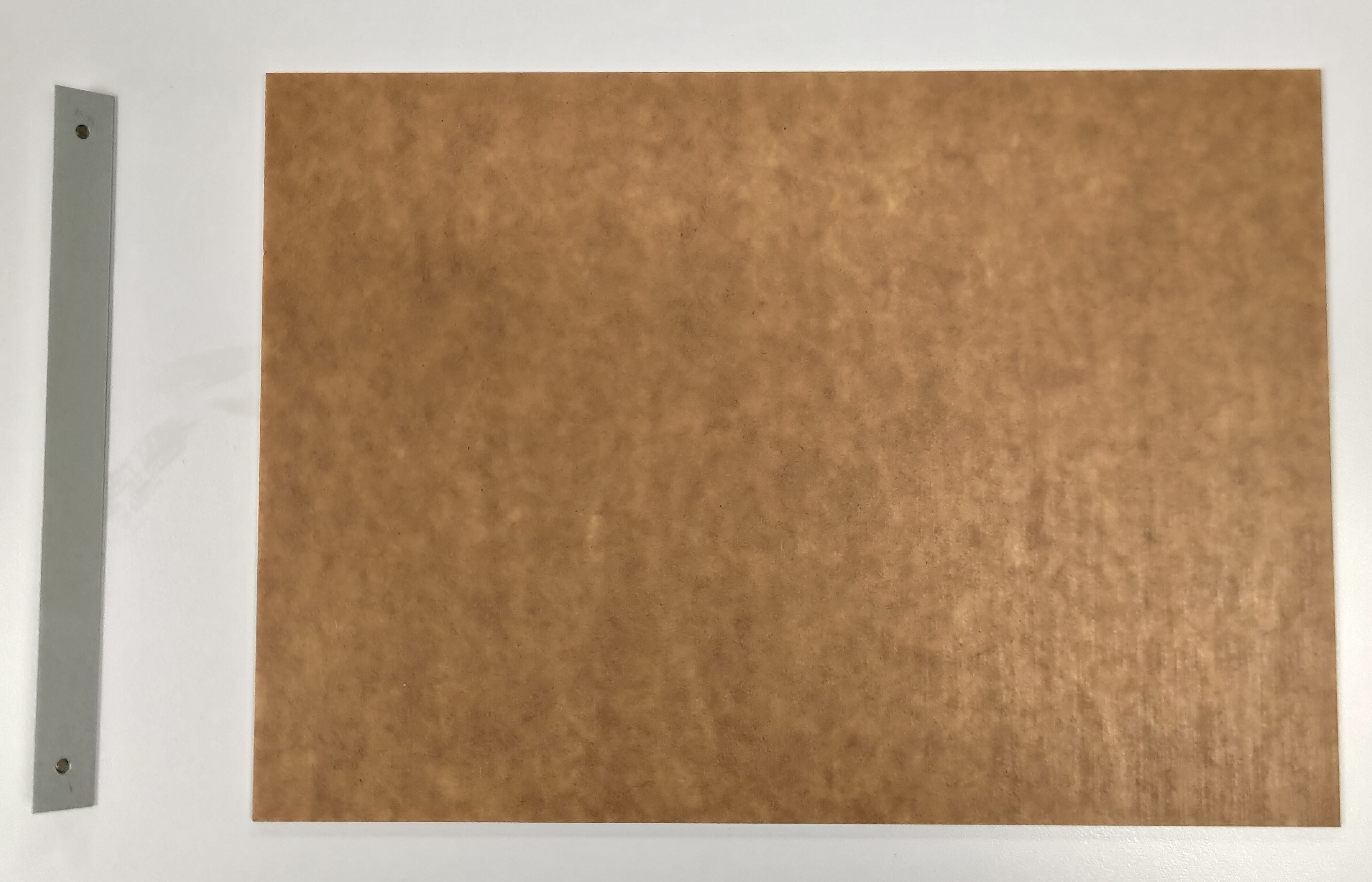

Bereid een stuk stevig materiaal voor, zoals acryl of hout, enz. en een driehoekig prisma dat bij de machine in de accessoiredoos zit.

Stap 2:

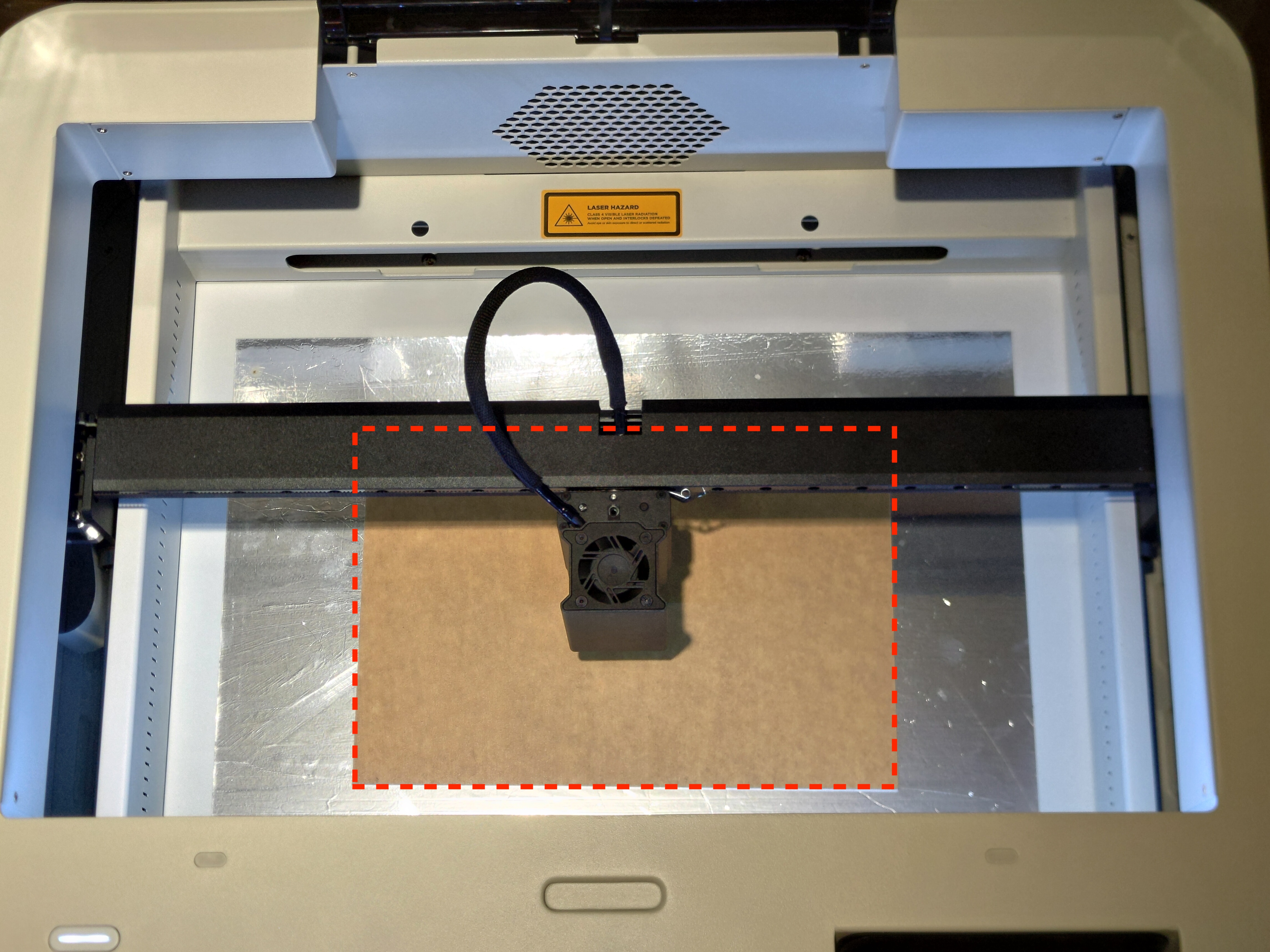

Plaats het materiaal in het midden van het bed en gebruik de knop of het aanraakpaneel om autofocus uit te voeren.

Stap 3:

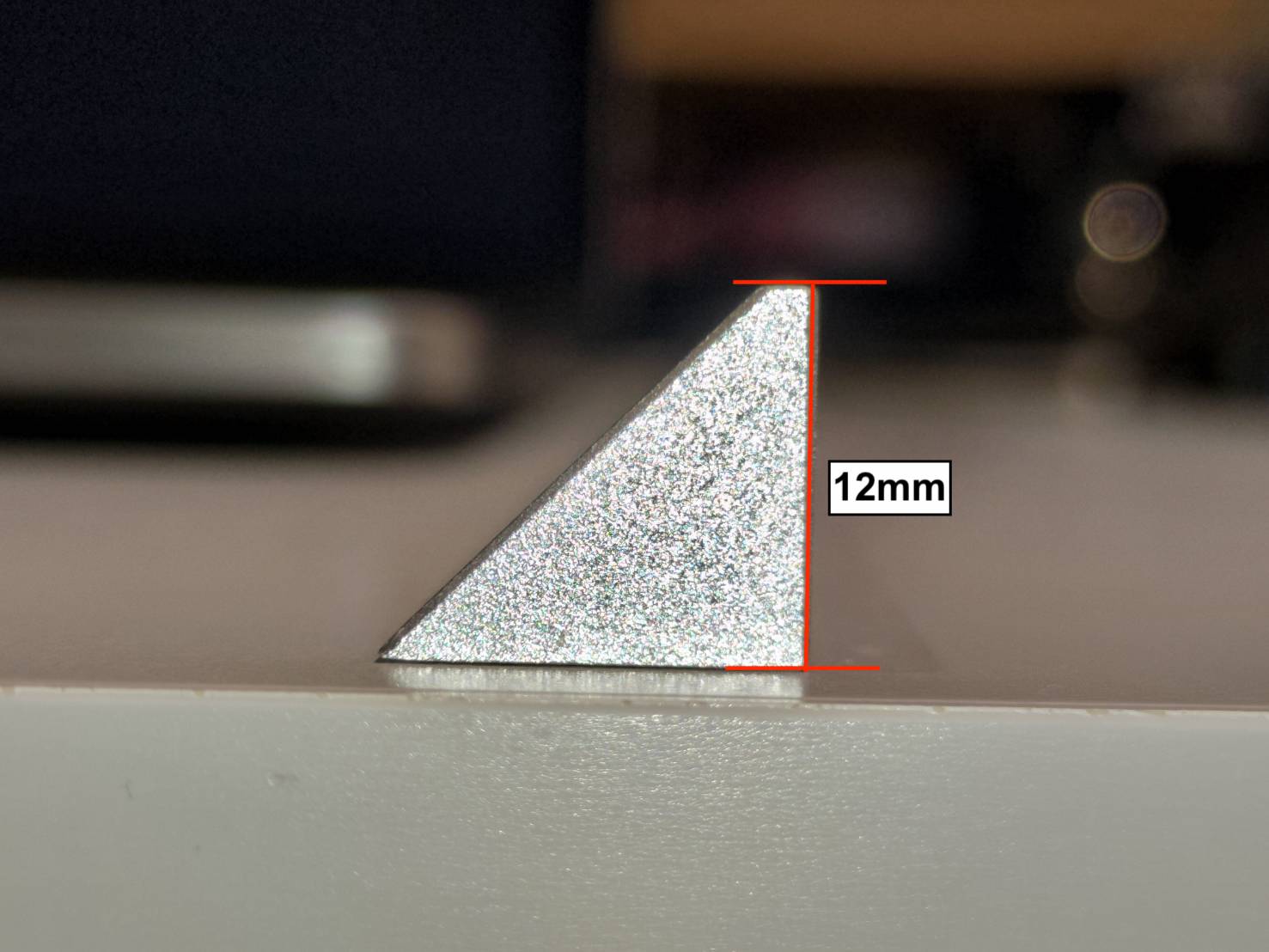

Neem een kijkje naar het driehoekige prisma. U vindt een zijde met een hoogte van 12mm die een vlakke rand heeft.

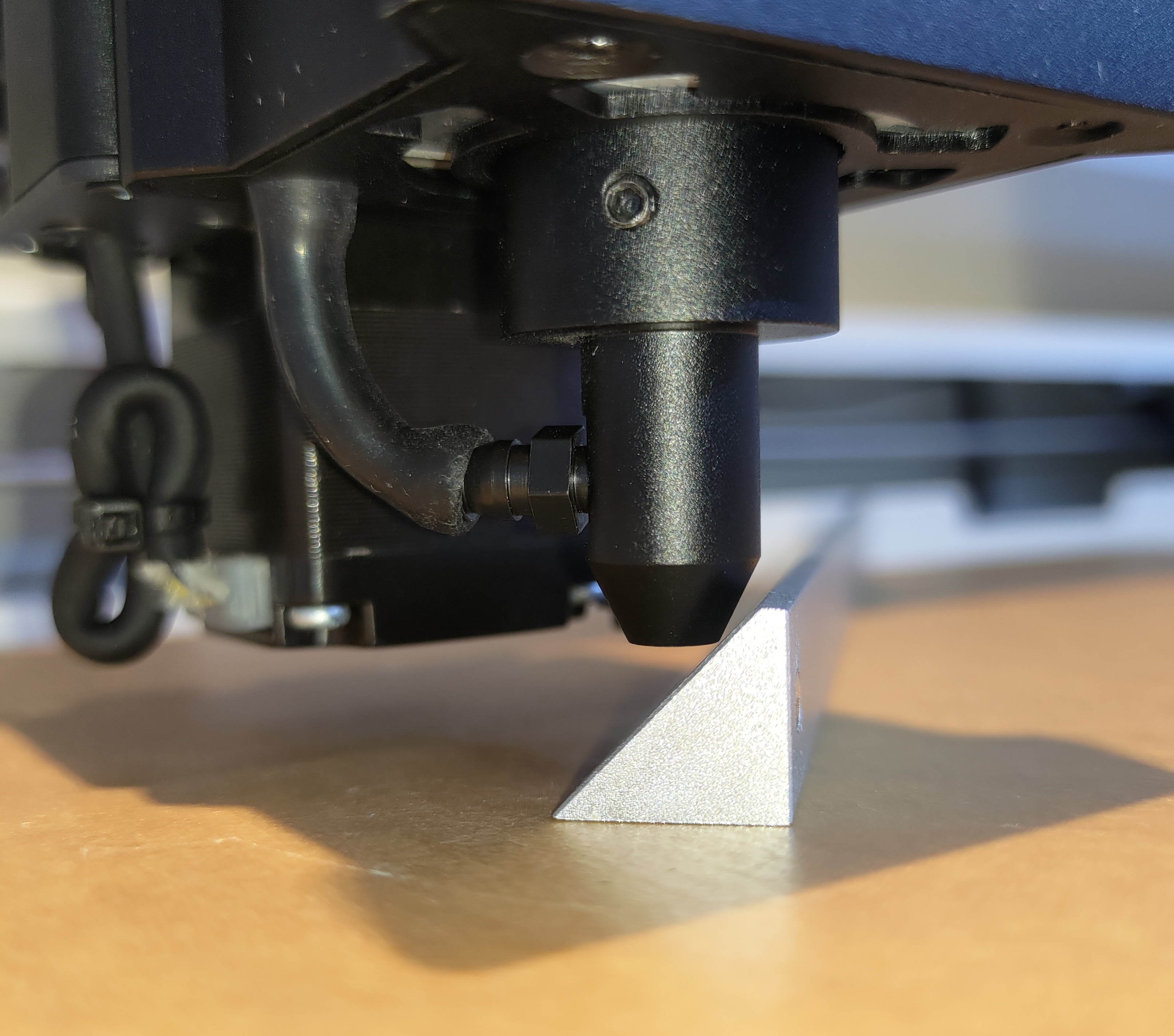

Na controle van het prisma, plaatst u het in de opening tussen het oppervlak van het materiaal en de tip van het mondstuk.
Observeer de afstand om te bepalen of deze te lang of te kort is.

Stap 4:

Ga naar de functie om de afstand handmatig aan te passen.
(Machine > Instellingen > Hardware-instellingen > Sonde-foutcorrectie）

Stap 5:

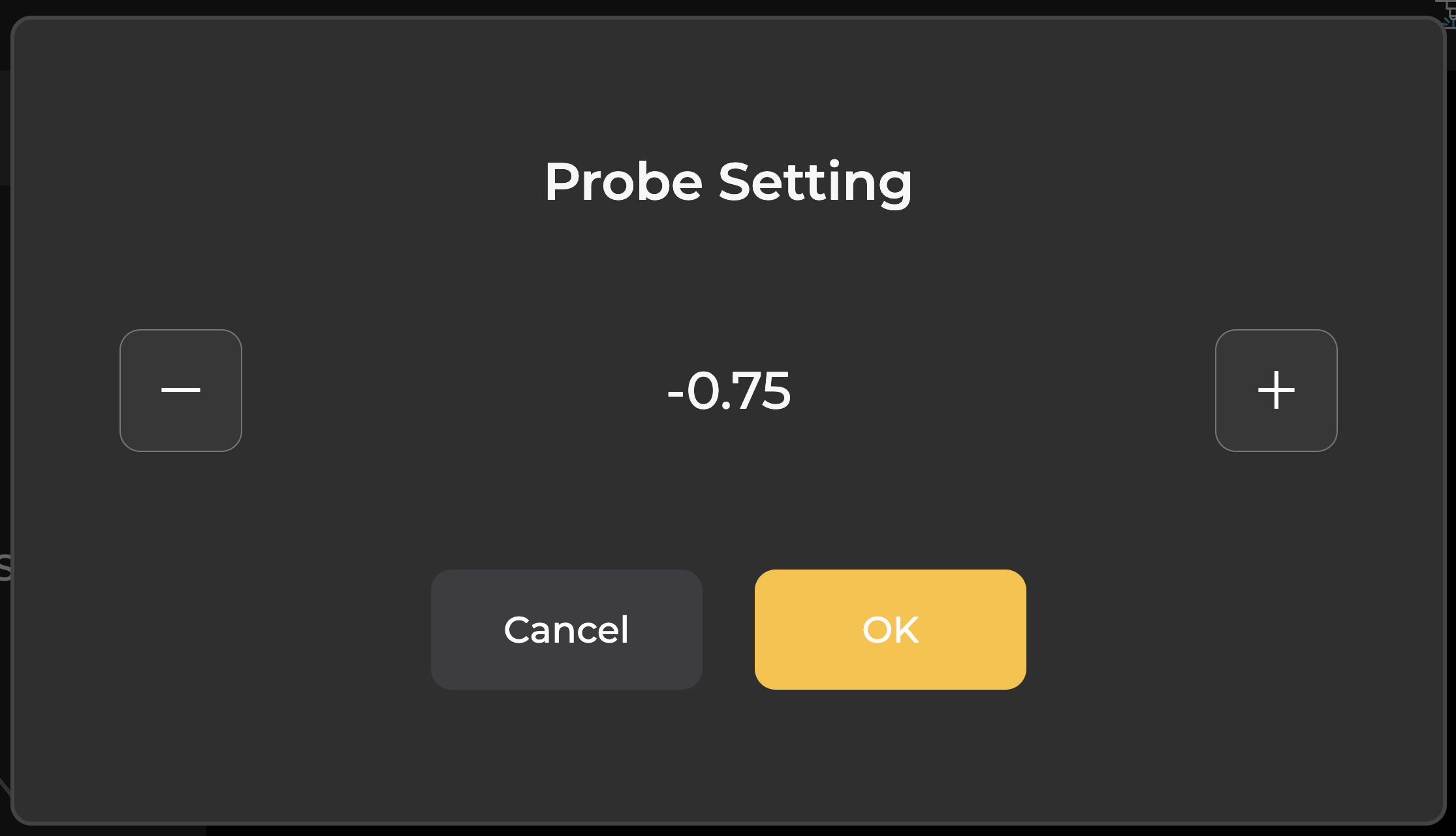

De waarde instellen op "",-" zal de afstand verminderen met de eenheid van mm. (De module verlagen)

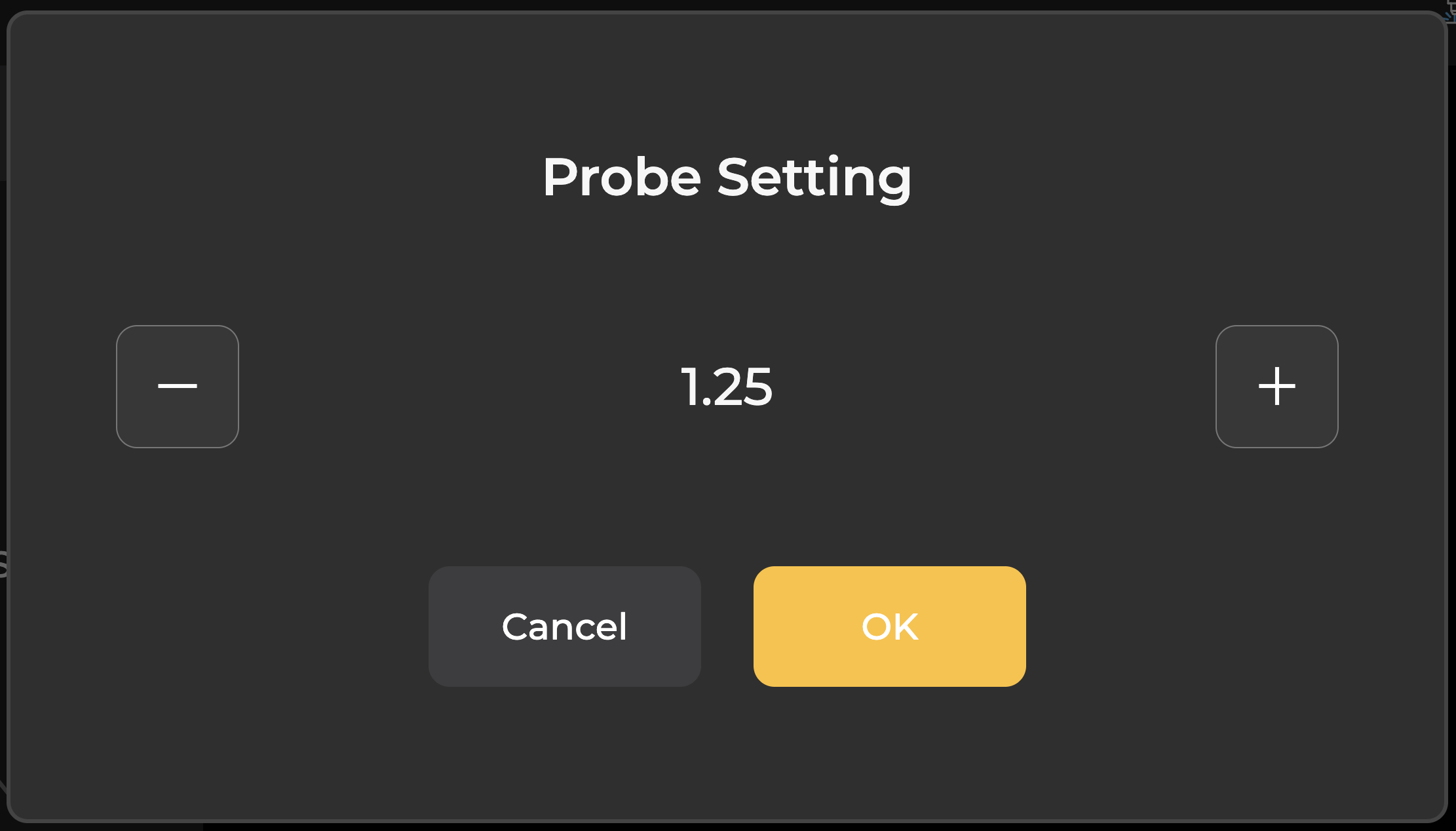

De waarde instellen op "",+" zal de afstand vergroten met de eenheid van mm. (De module verhogen)

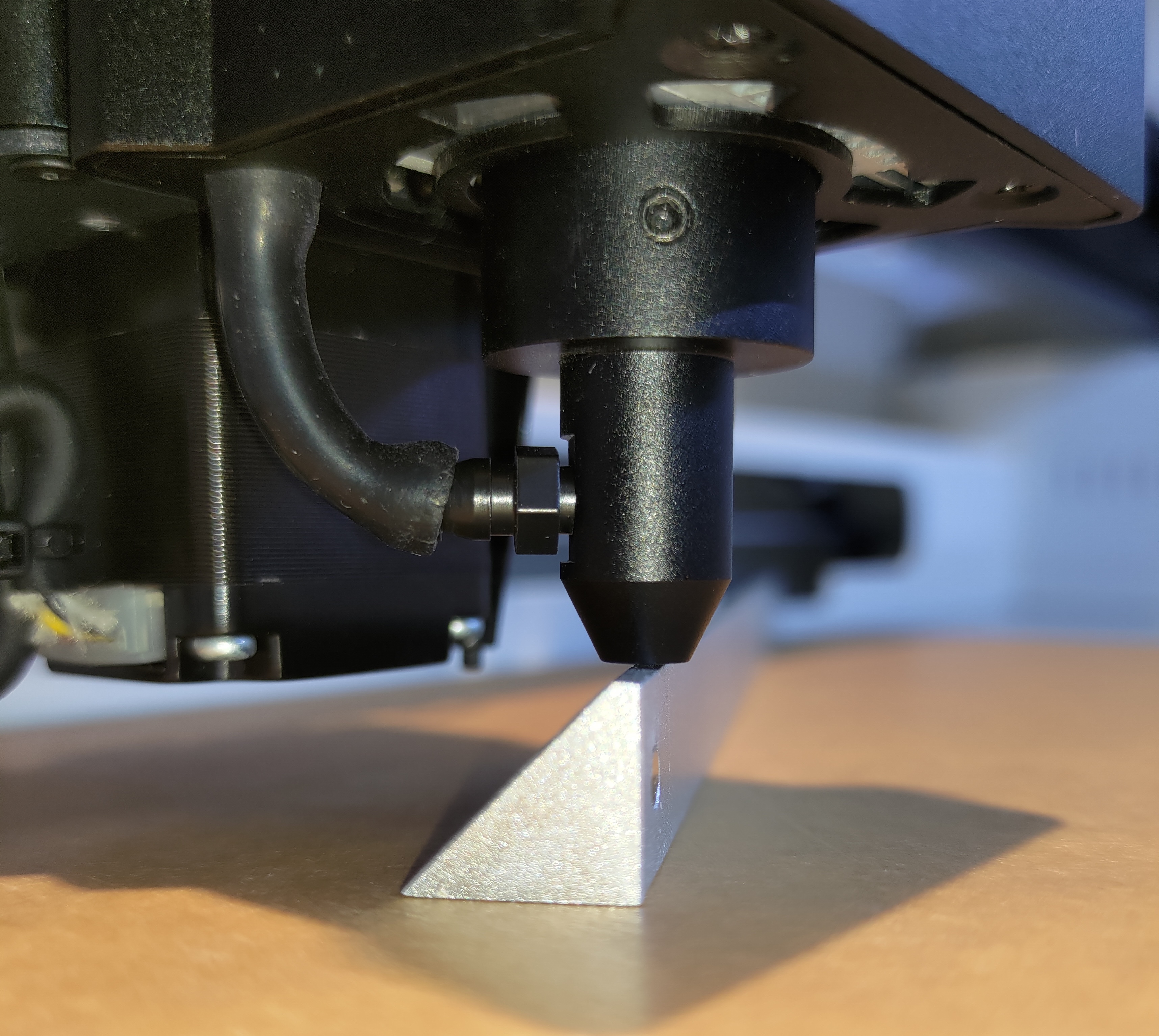

Voorbeeld #1: Als het prisma niet kan worden geplaatst, geeft dit aan dat de afstand te kort is, dus de module moet worden verhoogd. In dit geval moet de waarde worden verhoogd.

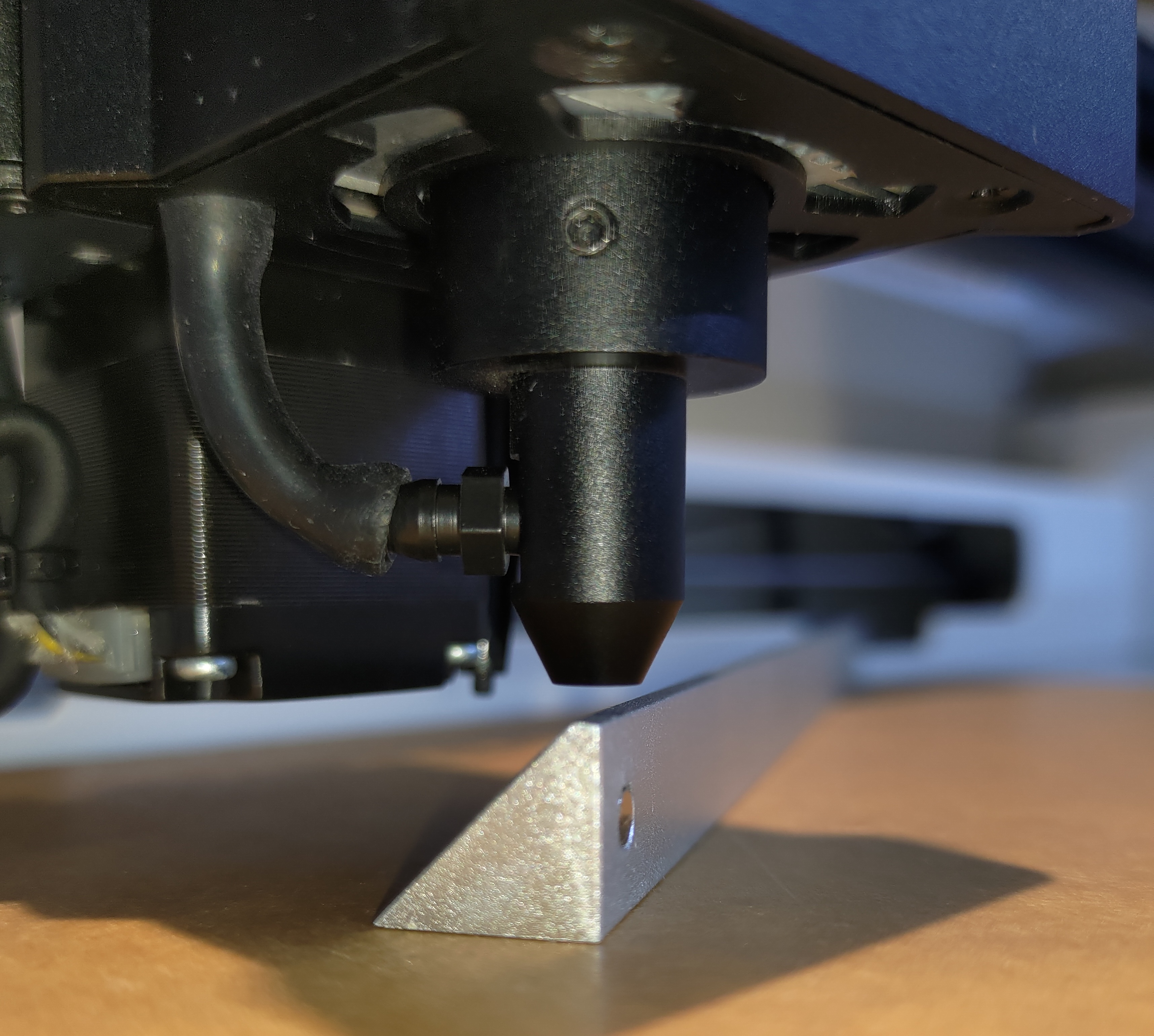

Voorbeeld #2: Als de opening groot is na het plaatsen van het prisma, geeft dit aan dat de afstand te lang is, dus de module moet worden verlaagd. In dit geval moet de waarde worden verlaagd.
