5-18 Afstelling van de riemspanning van de Y-as

Gereedschap

1. Torx T8 schroevendraaier
2. 3mm inbussleutel
3. 7mm moersleutel
4. Kruiskopschroevendraaier
5. Markeerstift

Stap 1 -
Schakel de machine uit, verwijder het netsnoer en draai de machine om

Stap 2 - Markeer de rubberen voet en schroef dicht bij de USB-poort

Het doel van het markeren is dat de schroef van deze voet korter zal zijn dan de andere en op dezelfde positie moet zitten.

Stap 3 - Schroef deze los bodem schroeven

T8 schroef x 6 stuks ＆ 3mm inbusschroef x 4 stuks

Stap 4 - Draai de machine om en schroef de zijschroeven los

T8 schroef x 2 stuks

Stap 5 - Markeer de schroefgaten aan beide zijden met de stift

Het doel is om uzelf eraan te herinneren dat de gemarkeerde zijden bij het monteren naar het werkgebied gericht zullen zijn.

Stap 6 - Verplaats de modulezitting richting de ventilator tot het einde

Stap 7 -
Til het bovenframe met beide handen op en plaats het op de pennen.

(Wees voorzichtig dat de draden niet klem komen te zitten tussen de frames.)

Voorbeeld van frame dat op de pinnen rust:

Voorbeeld video van het optillen (De video is binnenin de machine opgenomen)：

Stap 8 - Lokaliseer de riemhouders en draai de moeren los met een 7 mm steeksleutel

Locatie van de zittingen：

Rechterkant：

Linkerkant：

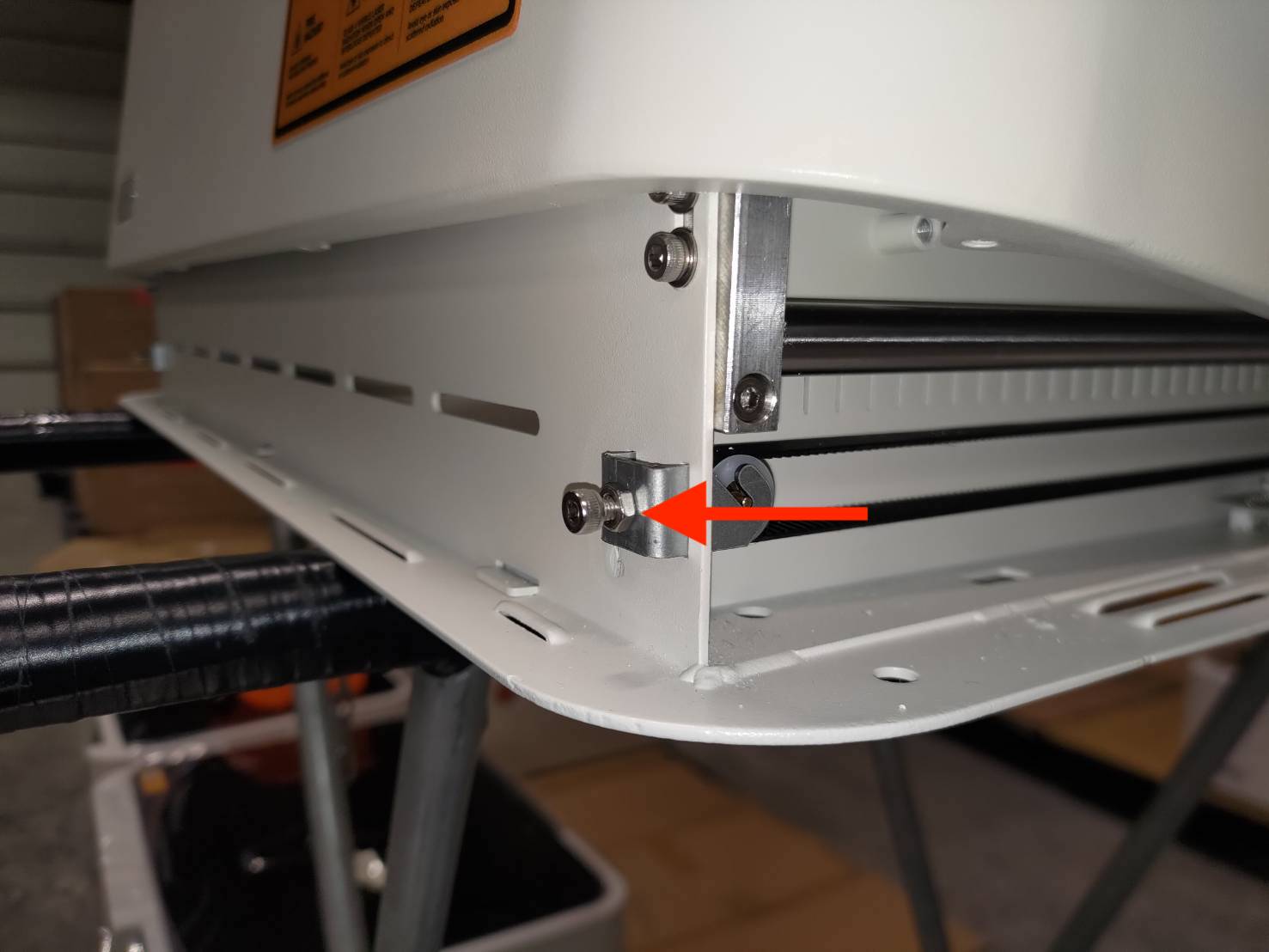

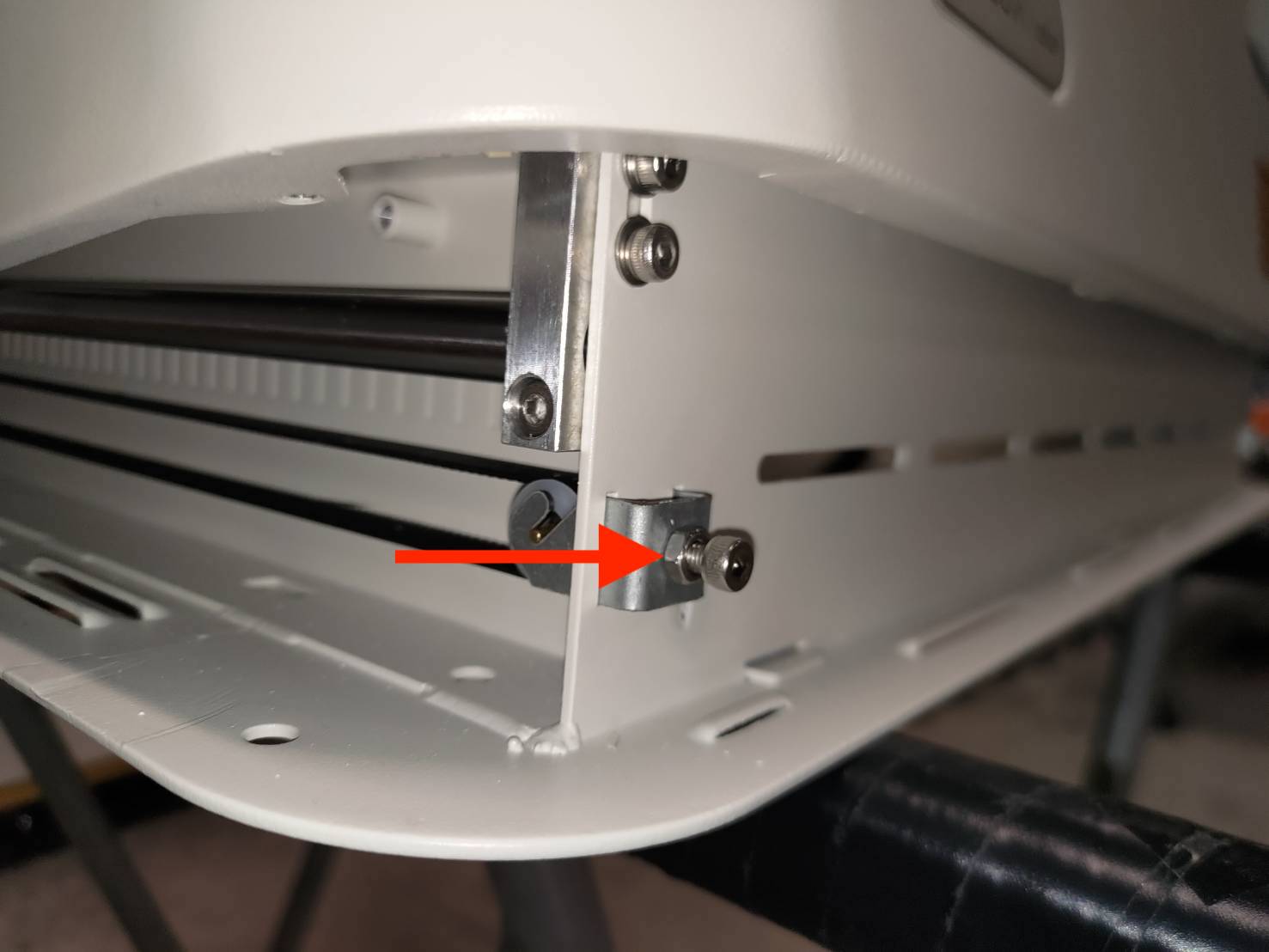

Stap 9 - Pas de spanning van de riemen aan met een 3mm inbussleutel

Rechterkant：

Linkerkant：

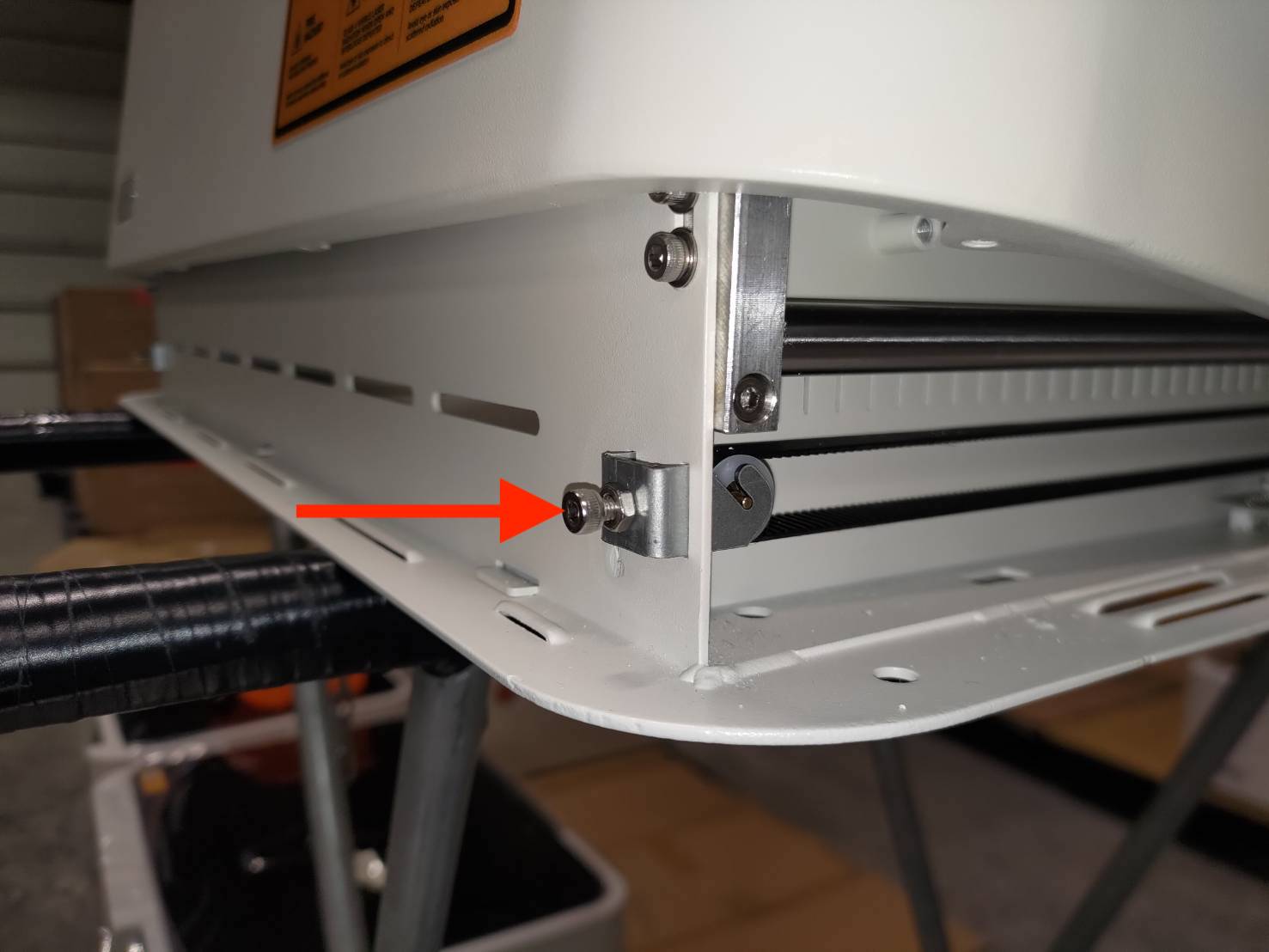

Stap 10 - Draai na het afstellen de moeren vast met een 7mm sleutel

Rechterkant：

Linkerkant：

Stap 11 - Herstel de positie van het bovenframe

Let op: de gemarkeerde schroefgaten moeten naar het werkgebied gericht zijn.


Het frame terugplaatsen：

Stap 12 - Schroef de zijschroeven vast

Stap 13 - Schakel de machine uit en draai hem om. Schroef alle schroeven aan de onderkant vast

Let op: de gemarkeerde voet en schroef moeten zich dicht bij de USB-poorten bevinden.

Suggestie:
Het is beter om de schroeven in het begin niet volledig vast te draaien, omdat sommige schroeven mogelijk niet goed uitgelijnd zijn en niet vastgeschroefd kunnen worden. Daarom wordt aanbevolen om alle schroeven vast te draaien nadat alle schroeven zijn geïnstalleerd.

Stap 14 - Draai de machine om. Beweeg de modulezitting heen en weer

• Als deze zonder probleem kan worden bewogen, is de vervanging succesvol afgerond.


• Als deze vastloopt of niet volledig naar de ventilator kan worden geduwd, probeer dan de rubberen voetschroef dicht bij de USB-poorten los te draaien en probeer de modulezitting opnieuw te bewegen.
