Beskrivelse
Denne artikkelen vil veilede deg gjennom prosessen med å justere den optiske banen.
Hvis du er usikker på om den optiske banen din trenger justering, bruk lenken nedenfor for å inspisere banen først. Inspeksjon av optisk bane
Merk:
Noen bilder som brukes i denne artikkelen er fra HEXA, men mekanismen for Beambox 2 er den samme.
Tegn på en feiljustert optisk bane
- Ikke i stand til å skjære gjennom materialene ved bruk av standard effekt og hastighet i Beam Studio.
- Dårlige graveringsresultater der mønstrene i et bestemt område er lysere eller dypere enn andre områder, eller blir lysere eller dypere i en bestemt retning.
- Snittet på materialet er ikke vertikalt etter skjæring.
|
Trinn 1

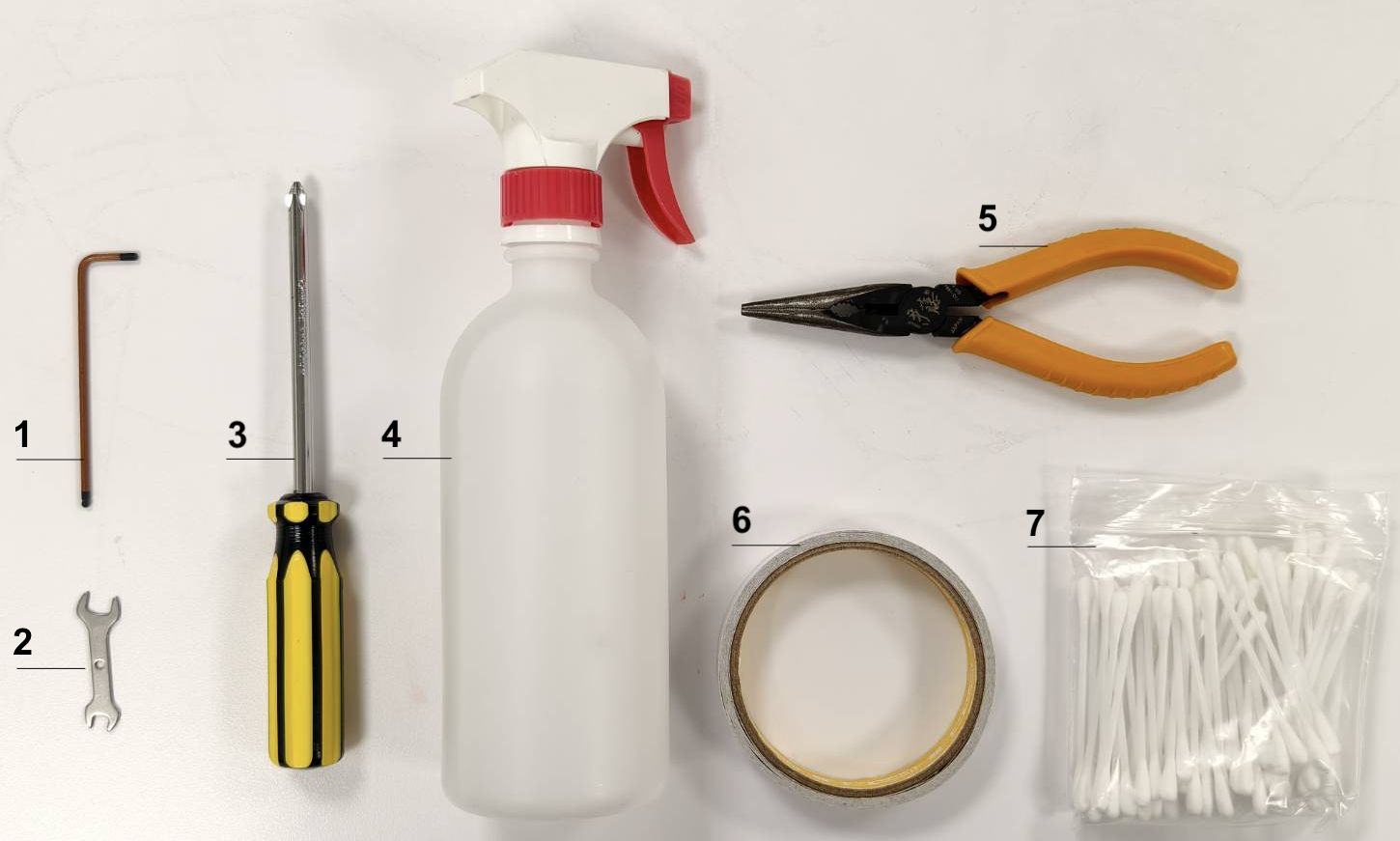

Forbered følgende verktøy:
- 2,5 mm unbrakonøkkel
- Dobbelthodet skiftenøkkel
- Stjerneskrutrekker
- Desinfeksjonsspray / Alkoholspray
- Tang
- Dobbeltsidig tape
- Bomullspinner
|
Trinn 2
Gjør deg kjent med hvordan du lager en puls på en sikker måte.
A. Slå på maskinen.
B. Lukk lokket.
C. Gå inn i vedlikeholdsmodus og vent til hjemkjøringsprosessen er fullført.
(Sørg for at dør, bakdeksel og bunnikon er lukket, ellers vil du ikke kunne lage en puls.)
D. Finn Puls-knappen.
E. Ett trykk = én puls, to trykk = to pulser, og så videre.
⚠︎ Lag alltid pulser når dørlokket og bakdekselet er lukket.
|
|
 |
Trinn 3

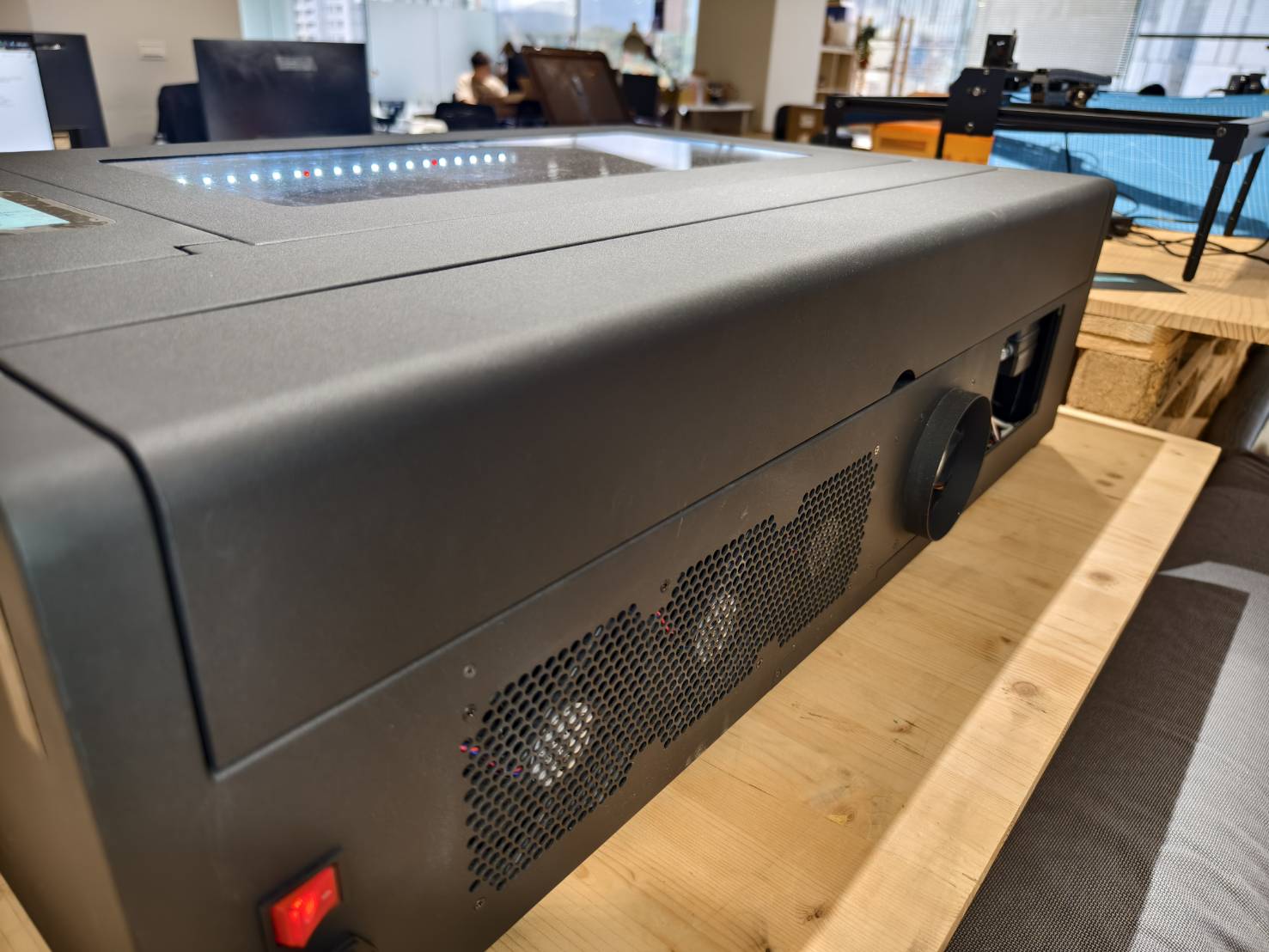

Bruk en skrutrekker for å løsne skruene på baksiden av maskinen, deretter kan bakdekselet åpnes.
Trinn 4
Gjør deg kjent med følgende plasseringer:
- Første refleksjonsspeil og rød laseremitter
- Andre refleksjonsspeil

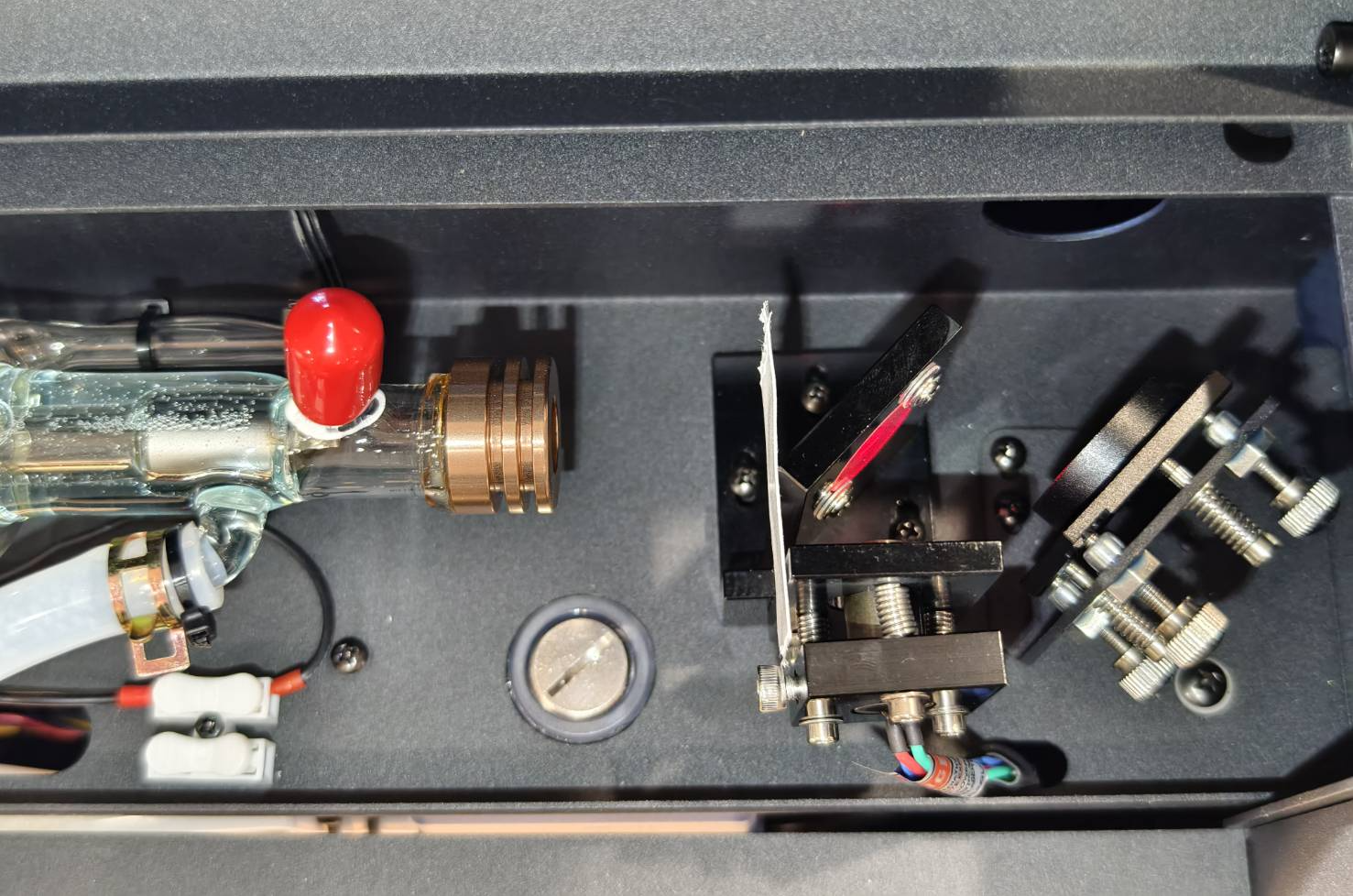

- Tredje refleksjonsspeil

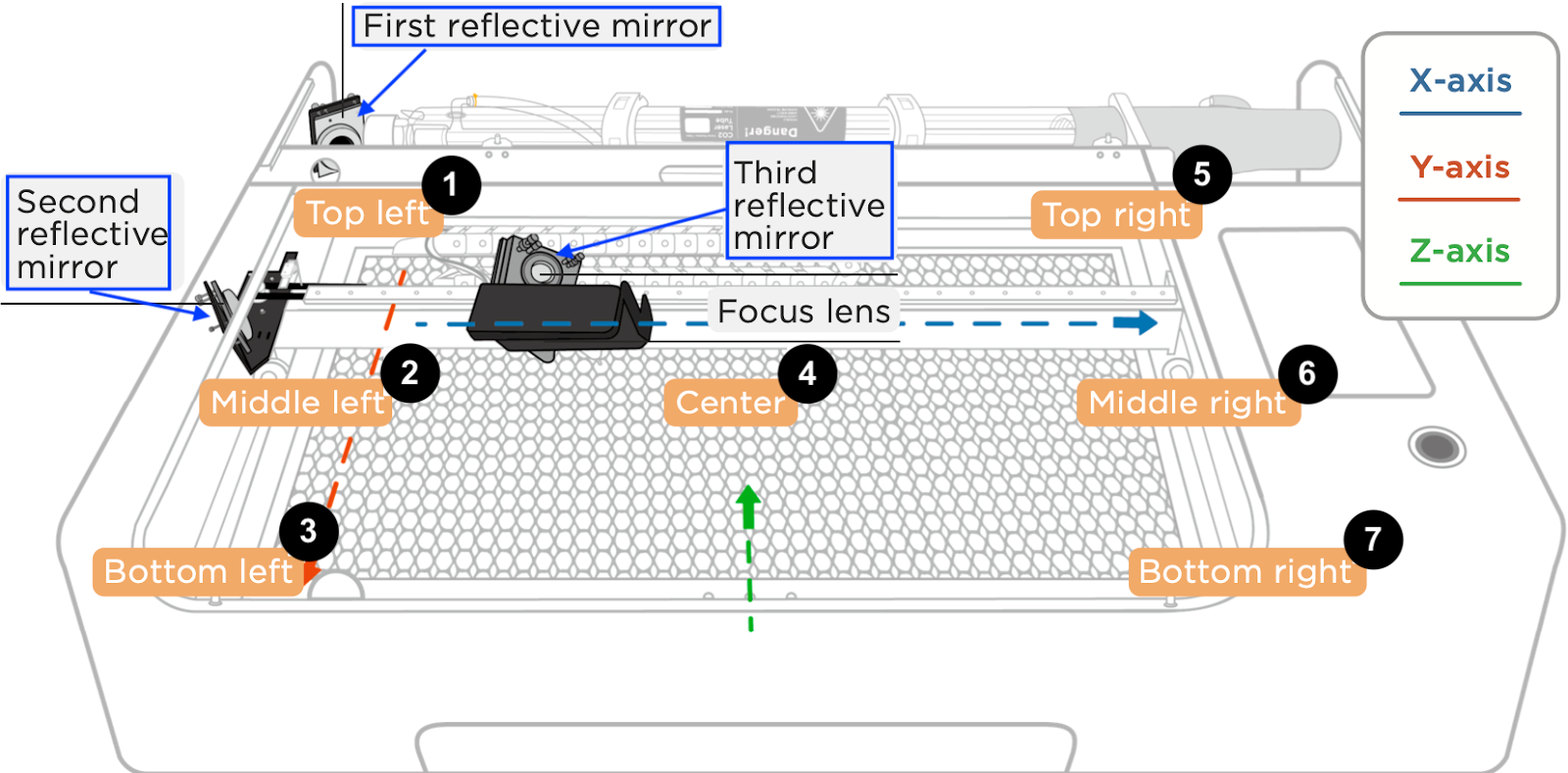

- 7 posisjoner på sengen som laserhodet vil flyttes til under kontrollen.
Trinn 5
Rengjør alle speil og linser ved å følge instruksjonene i lenken nedenfor.
Rengjøring av speil og linser
Trinn 6
Kontroller laserpunktet på det første speilet.
Dette trinnet sjekker om laserrøret og maskinen er i god stand.
Trinn-oversikt:
|
Vurder resultatet ditt og bestem neste handling:
-
Resultatet er dårlig, eller det er ingen merker >> Kontakt kundeservice
-
Mulig årsak:
- Laserrøret er defekt og må skiftes ut.
- Laserstrømforsyningen er defekt og må skiftes ut.
|
Trinn 7

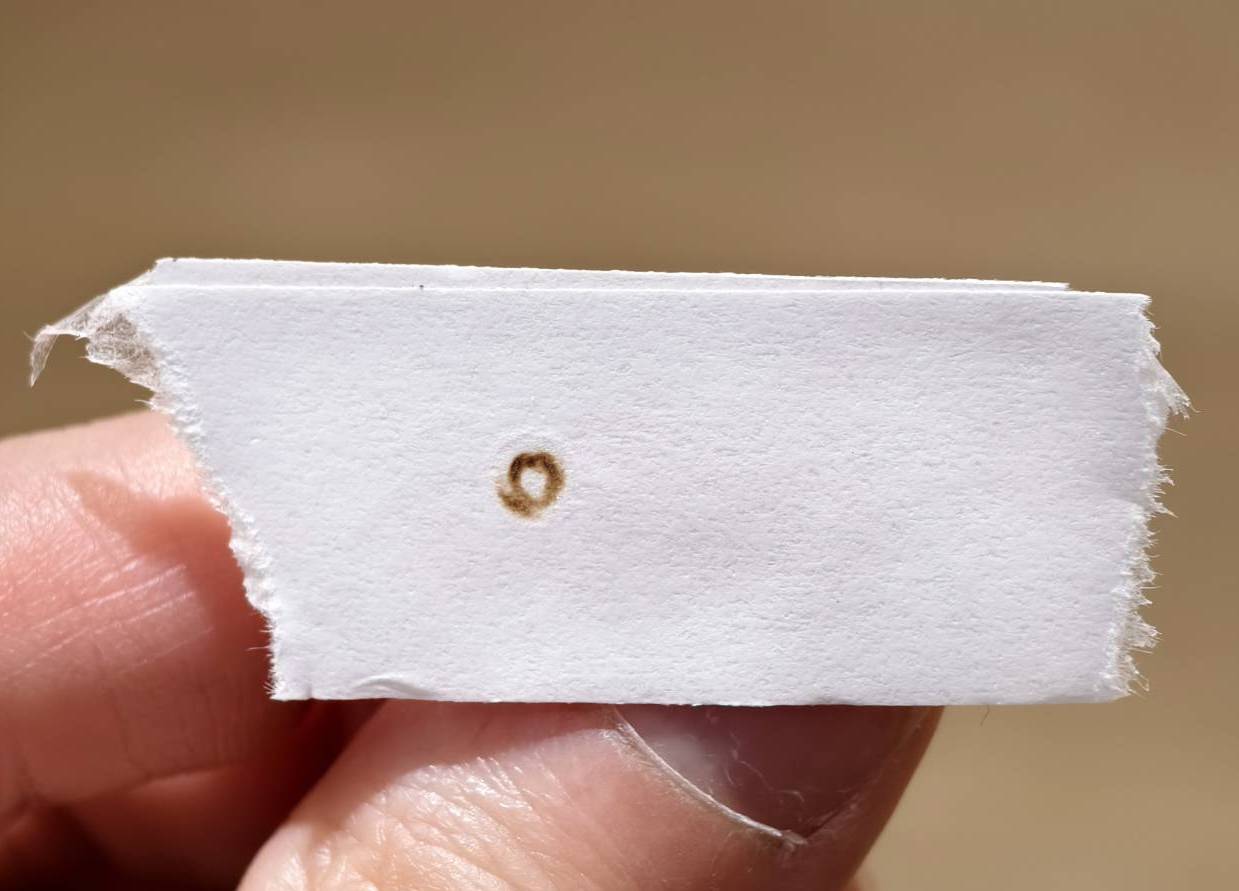

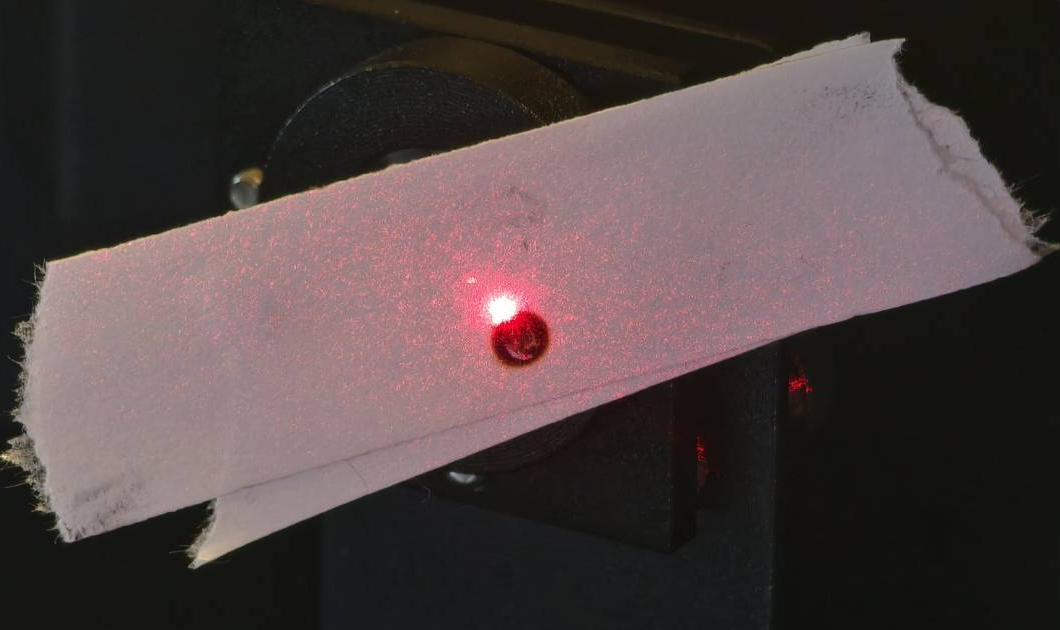

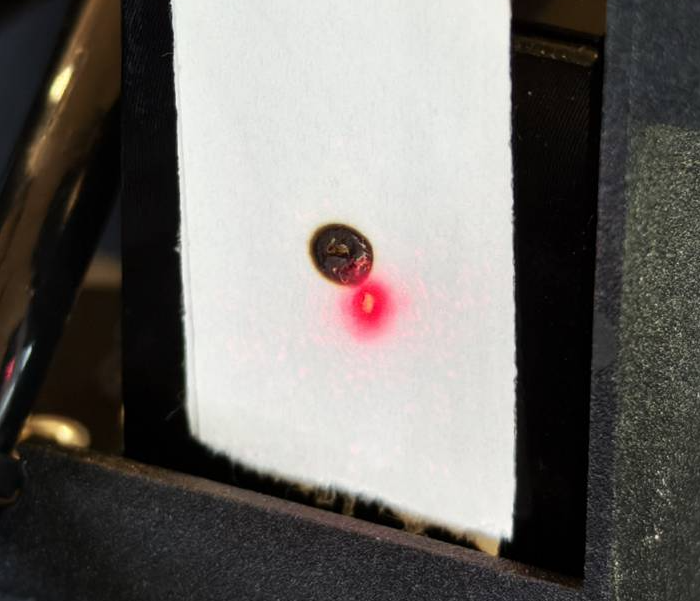

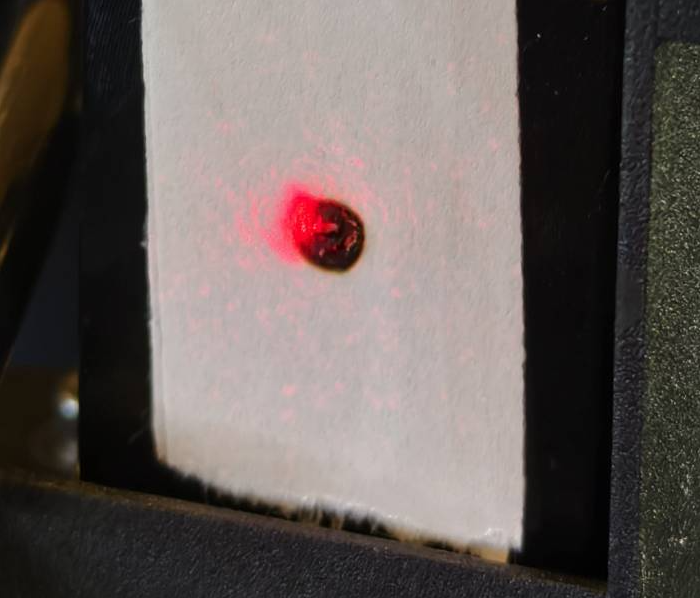

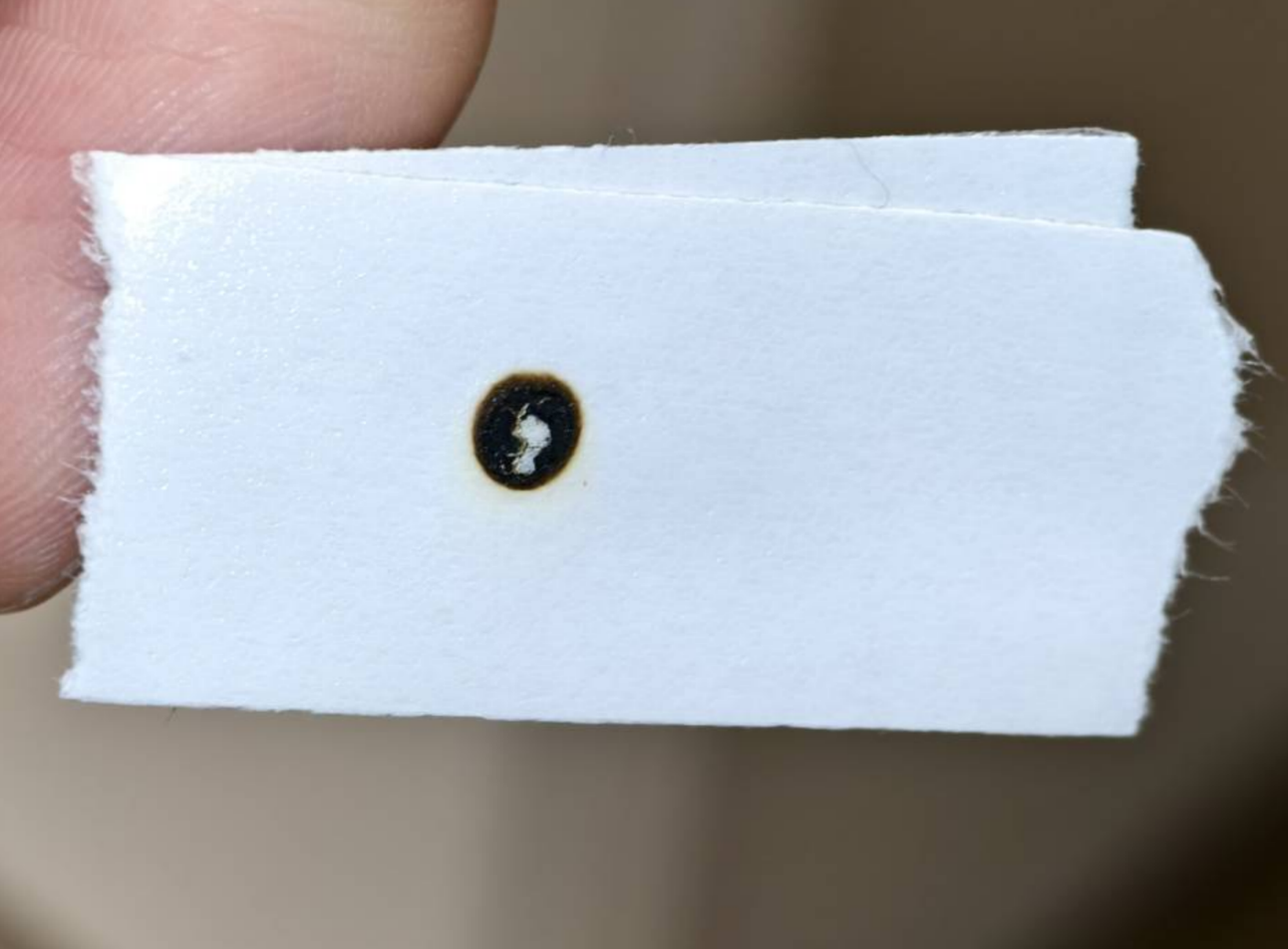

Kontroller om det røde laserpunktet og brennmerket overlapper.
Dette trinnet verifiserer om banene til den røde laseren og den faktiske CO2-laseren samsvarer og er justert.
Hvis de ikke er justert, juster den røde lysemitteren med en 2,5 mm unbrakonøkkel.
- Åpne døren.

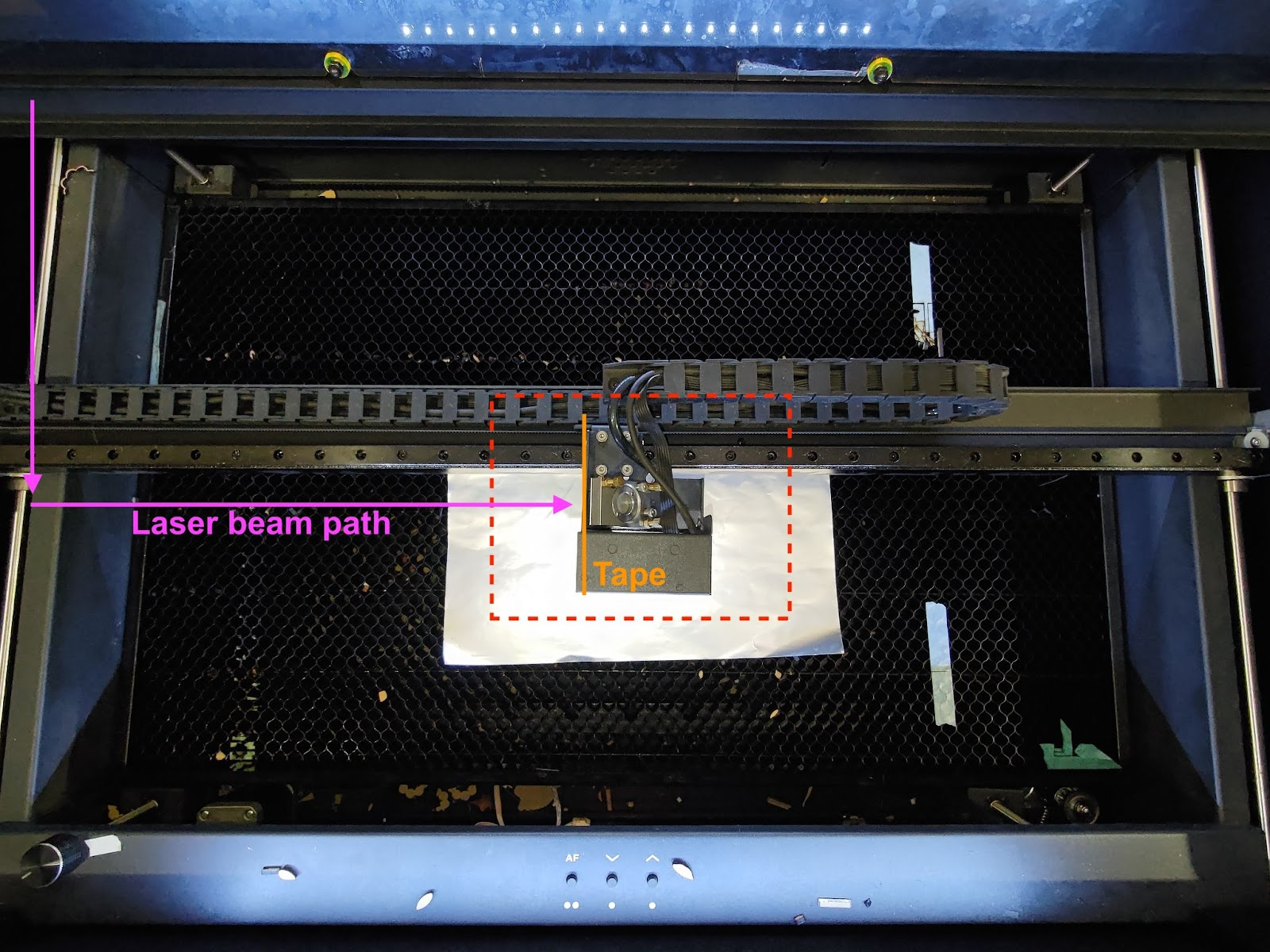

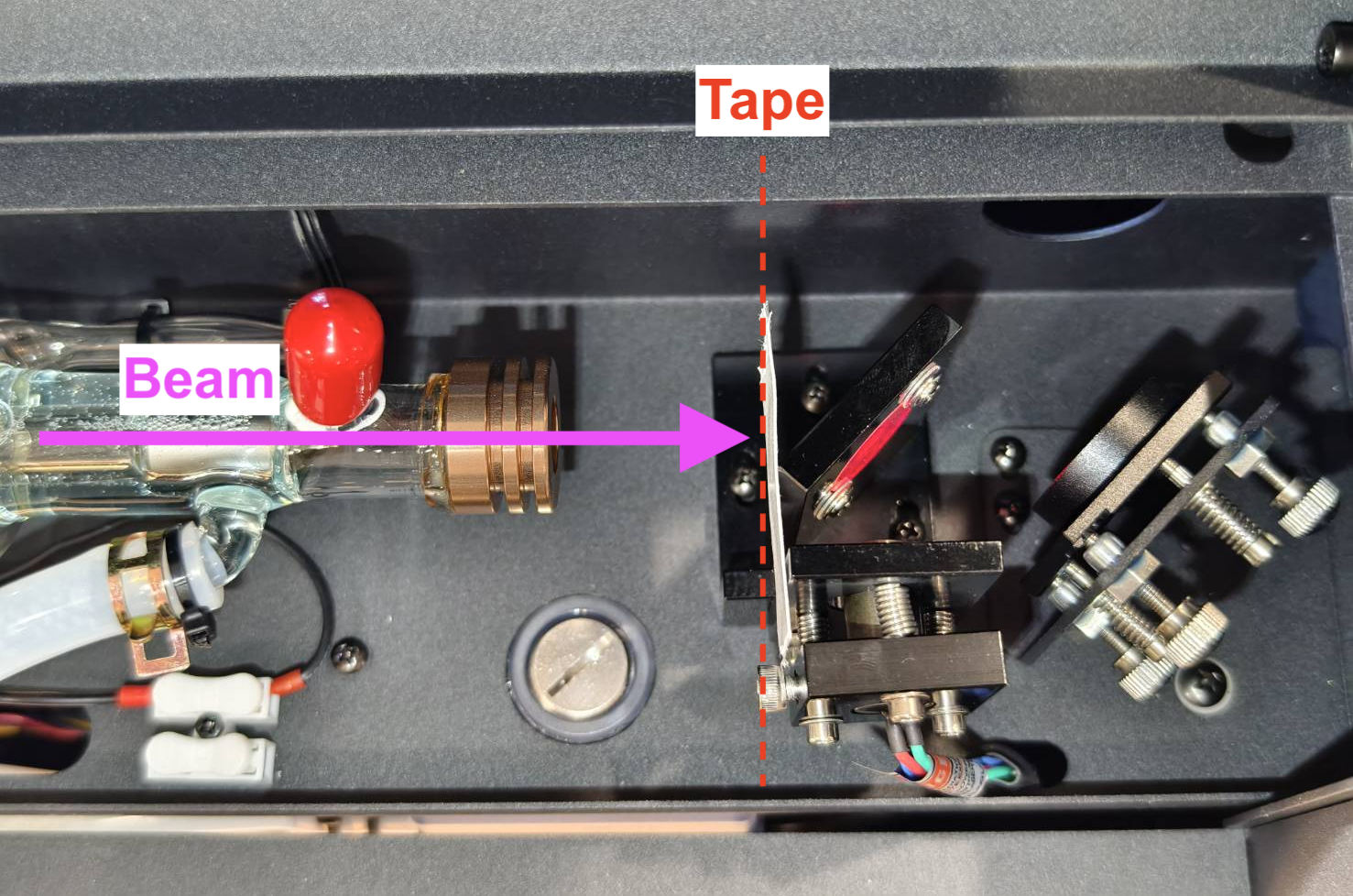

- Plasser en tolagstape med dobbeltsidig klebeside på inngangen til det tredje speilet.
- Gå inn i kontrollmodus og løsne motoren.

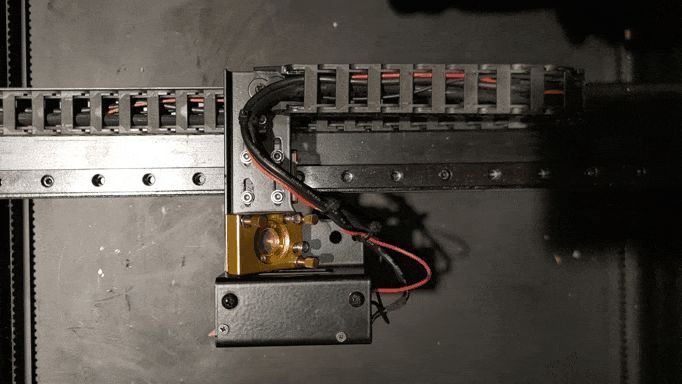

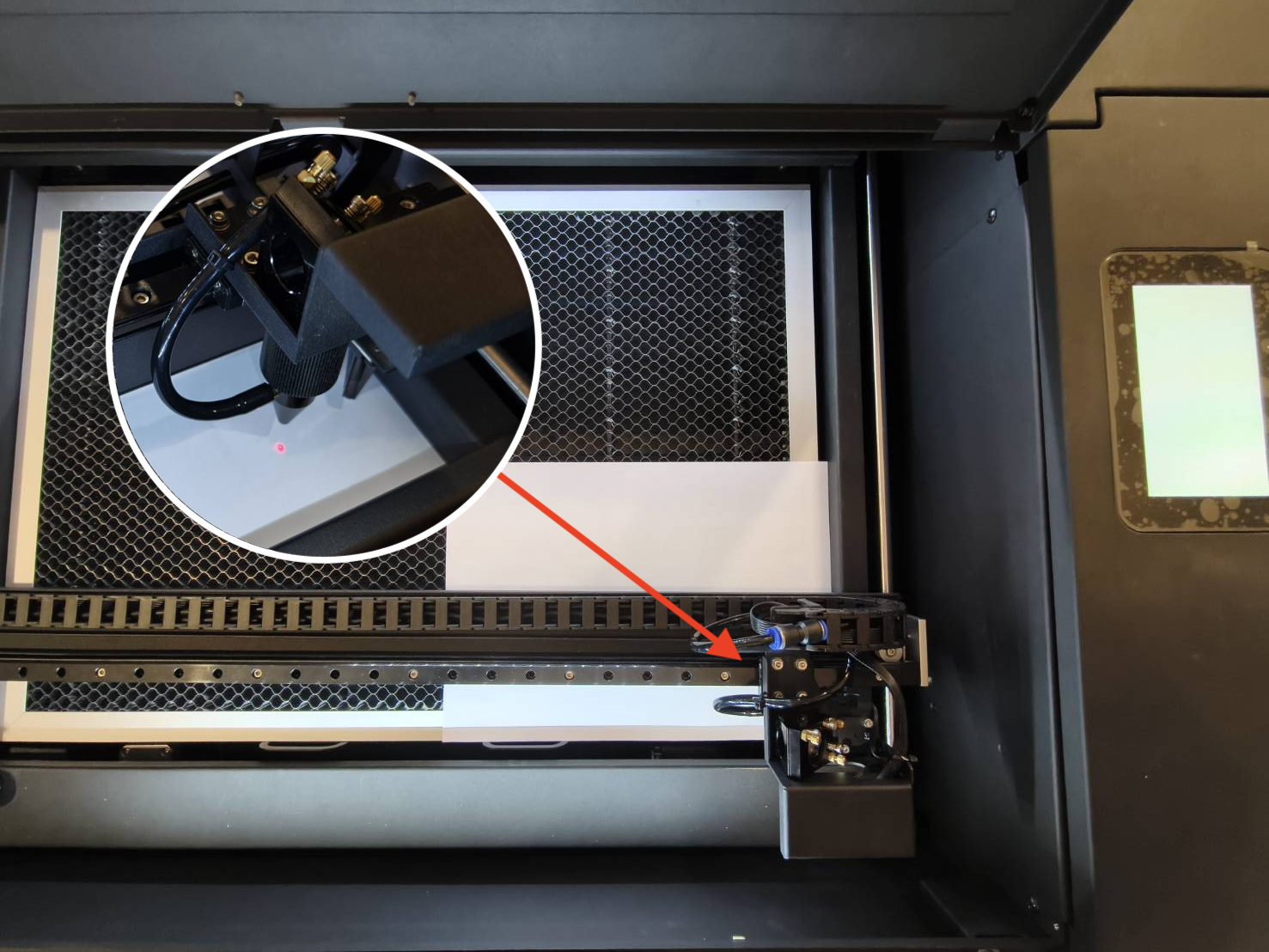

- Flytt laserhodet til nedre høyre hjørne.
- Forsikre deg om at den røde laseren er slått på.
- Lukk døren.
- Utfør 3 pulser.
- Kontroller om det røde laserpunktet og brennmerket overlapper.
- Juster den røde laseren ved behov.
|

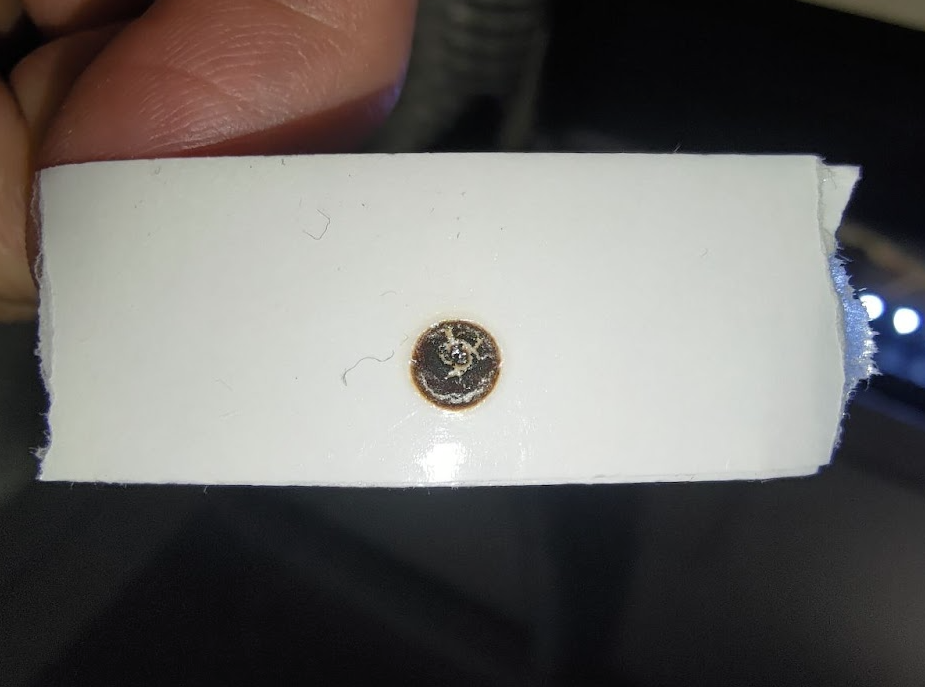

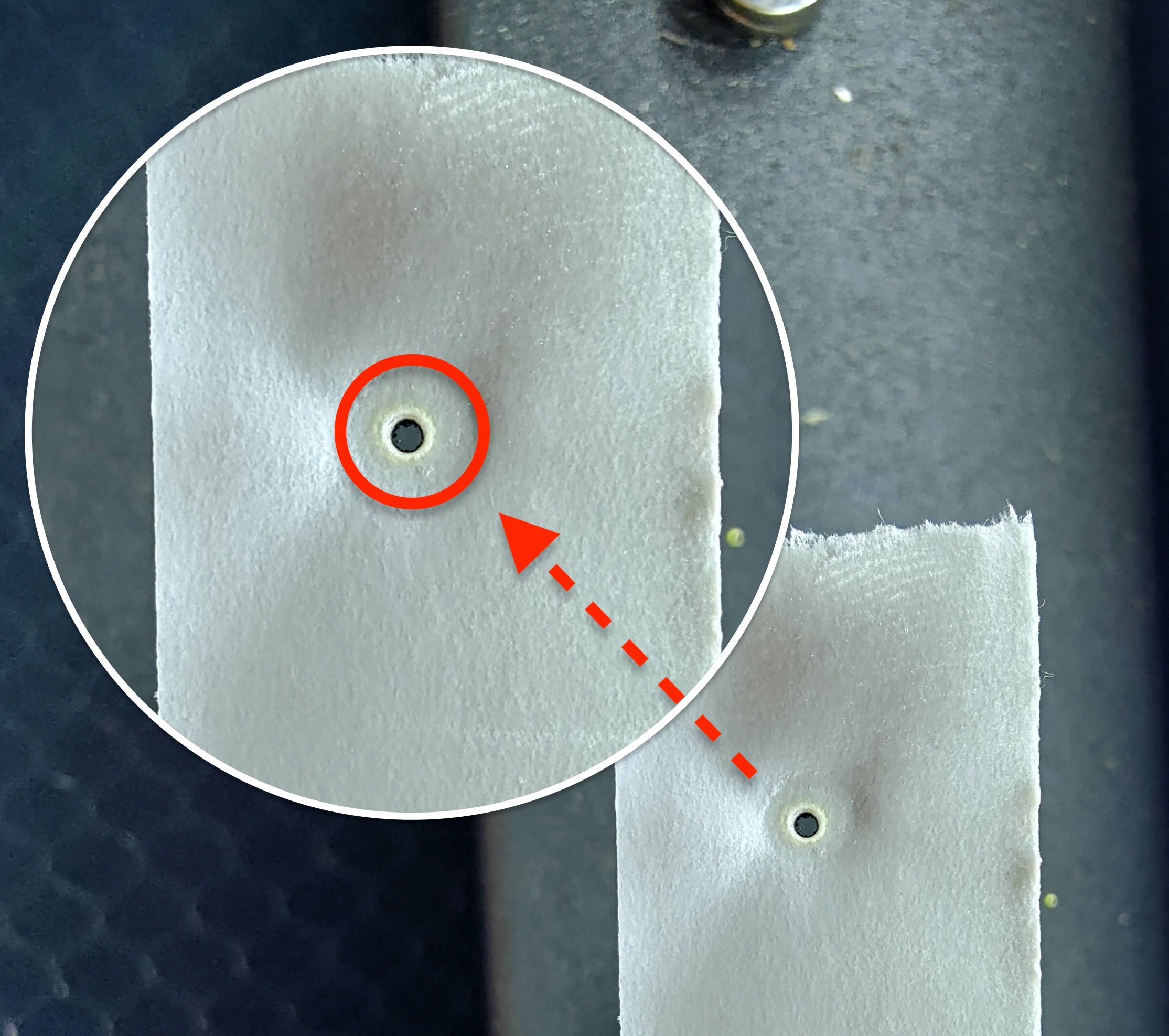

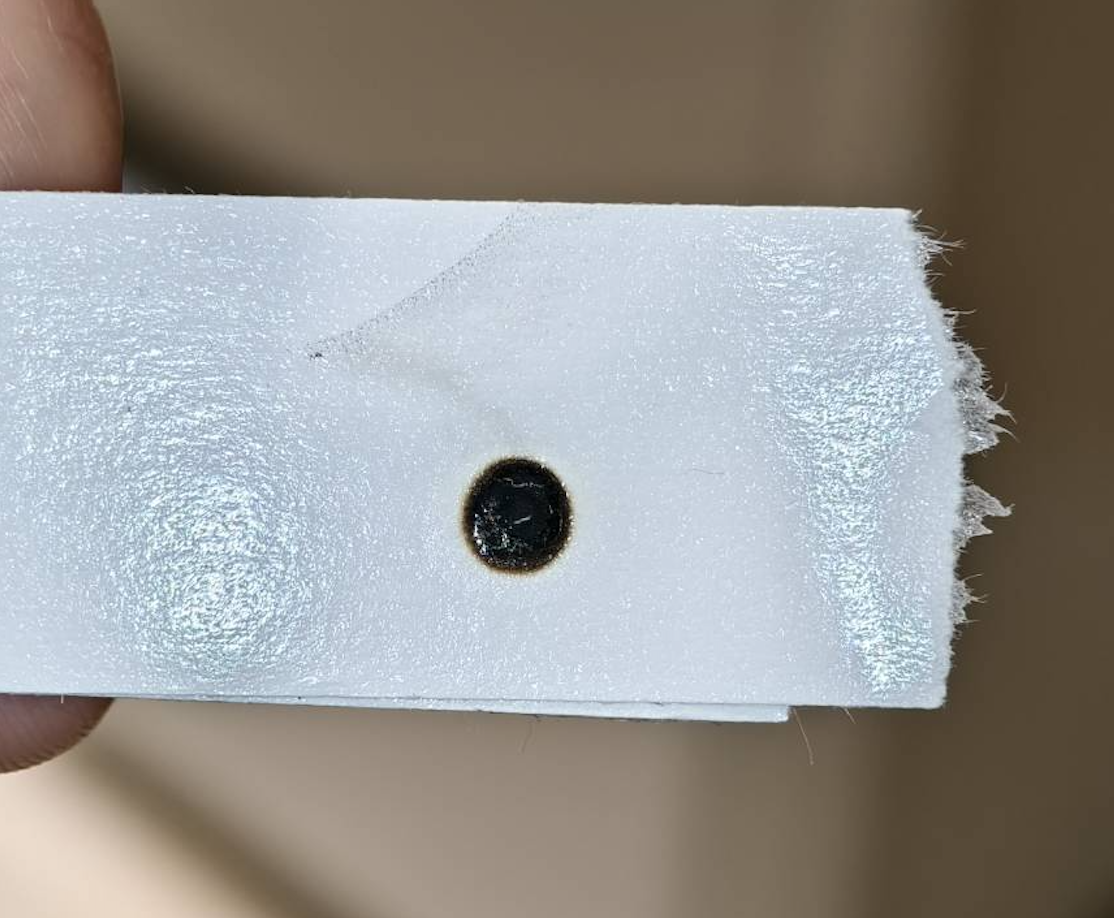

Godt eksempel - Overlappende
|

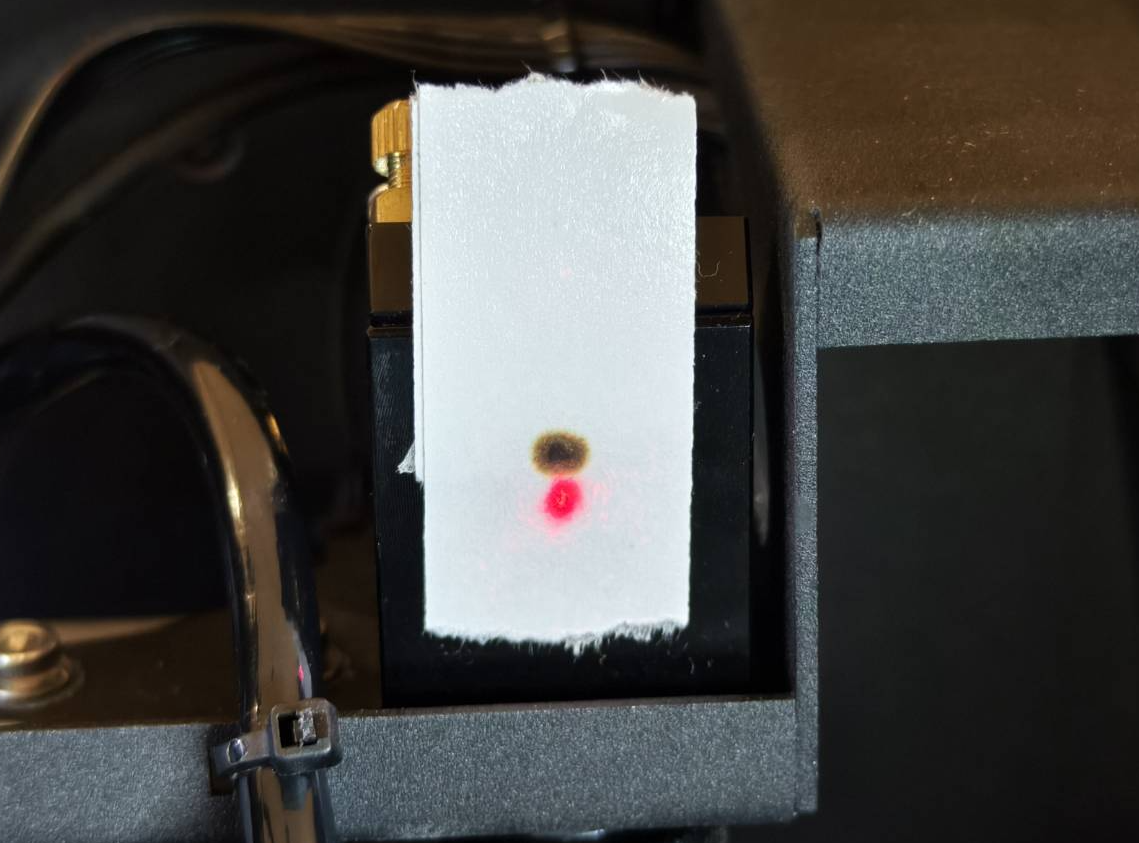

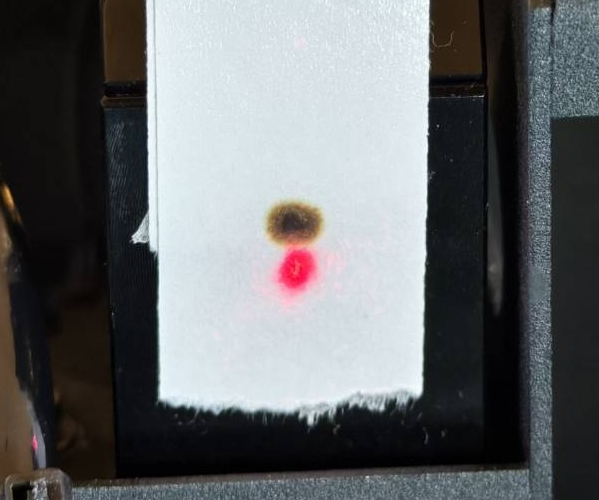

Dårlig eksempel - Ikke overlappende
|
 |
|
| Skruer og strålesti for den røde lysemitteren |
|
|
Trinn 8

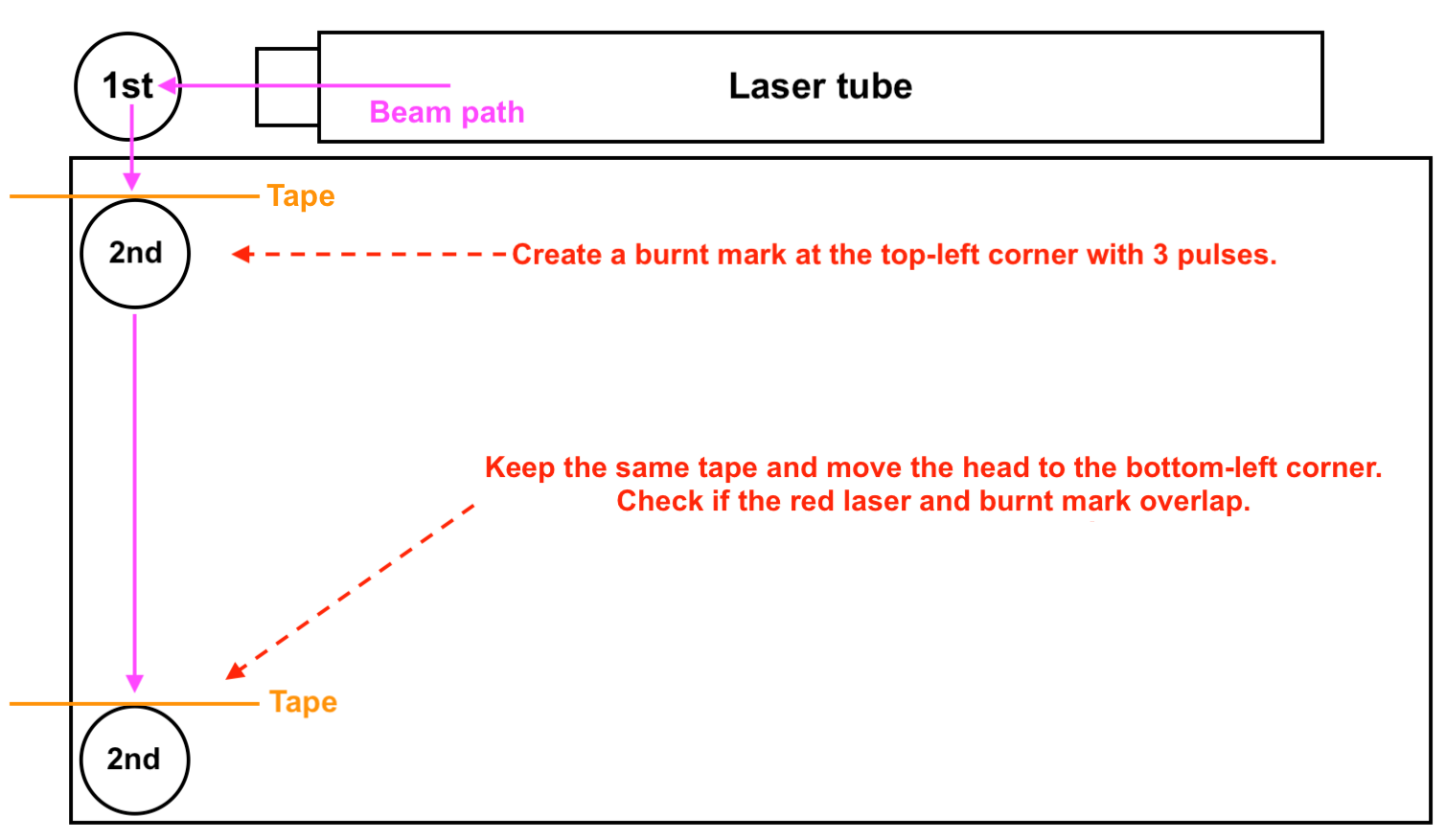

Dette trinnet kontrollerer om banen er justert fra det første speilet til det andre speilet.
|
Trinn-oversikt:
|
|
Faktiske trinn:
- Fjern tapen og plasser en ny tolagstape med dobbeltsidig klebeside på det andre speilet.
- Flytt laserhodet til øvre venstre hjørne.
- Lukk døren og utfør 3 pulser.
- Kontroller visuelt om den røde laseren og brennmerket overlapper.
|
|
|

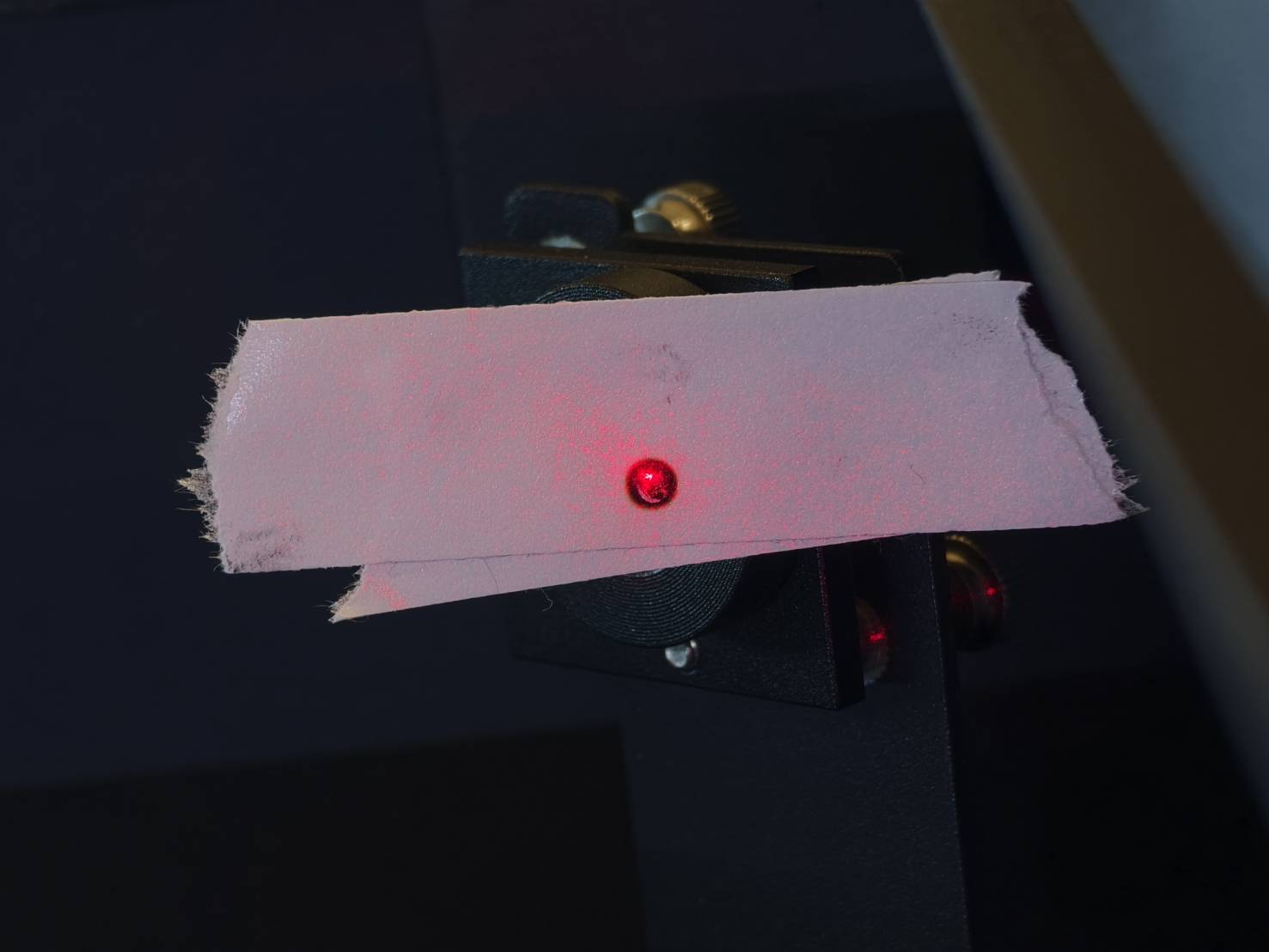

Godt eksempel - Overlappende
|
|

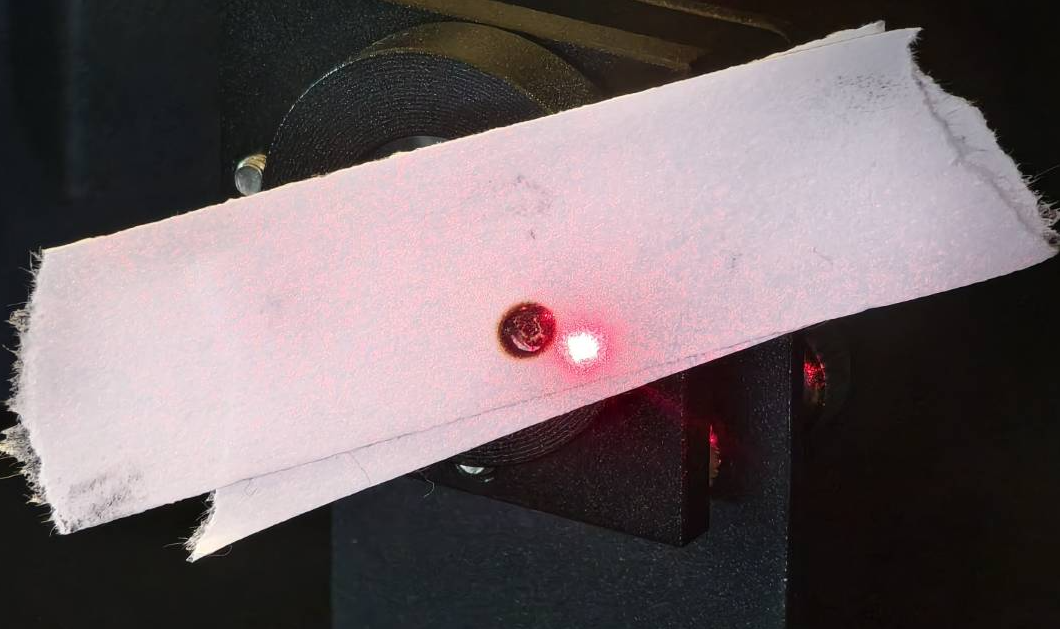

Dårlig eksempel - Ikke overlappende
|
|
|
Vurder resultatet ditt og bestem neste handling:
- Godt resultat - Overlappet >> Trinn 9
|
- Dårlig resultat - Ikke overlappet >> Trinn 8.1
|
Trinn 8.1
Dette trinnet vil lære deg hvordan du justerer strålebanen fra det første speilet til det andre speilet ved å justere skruene på det første speilet.

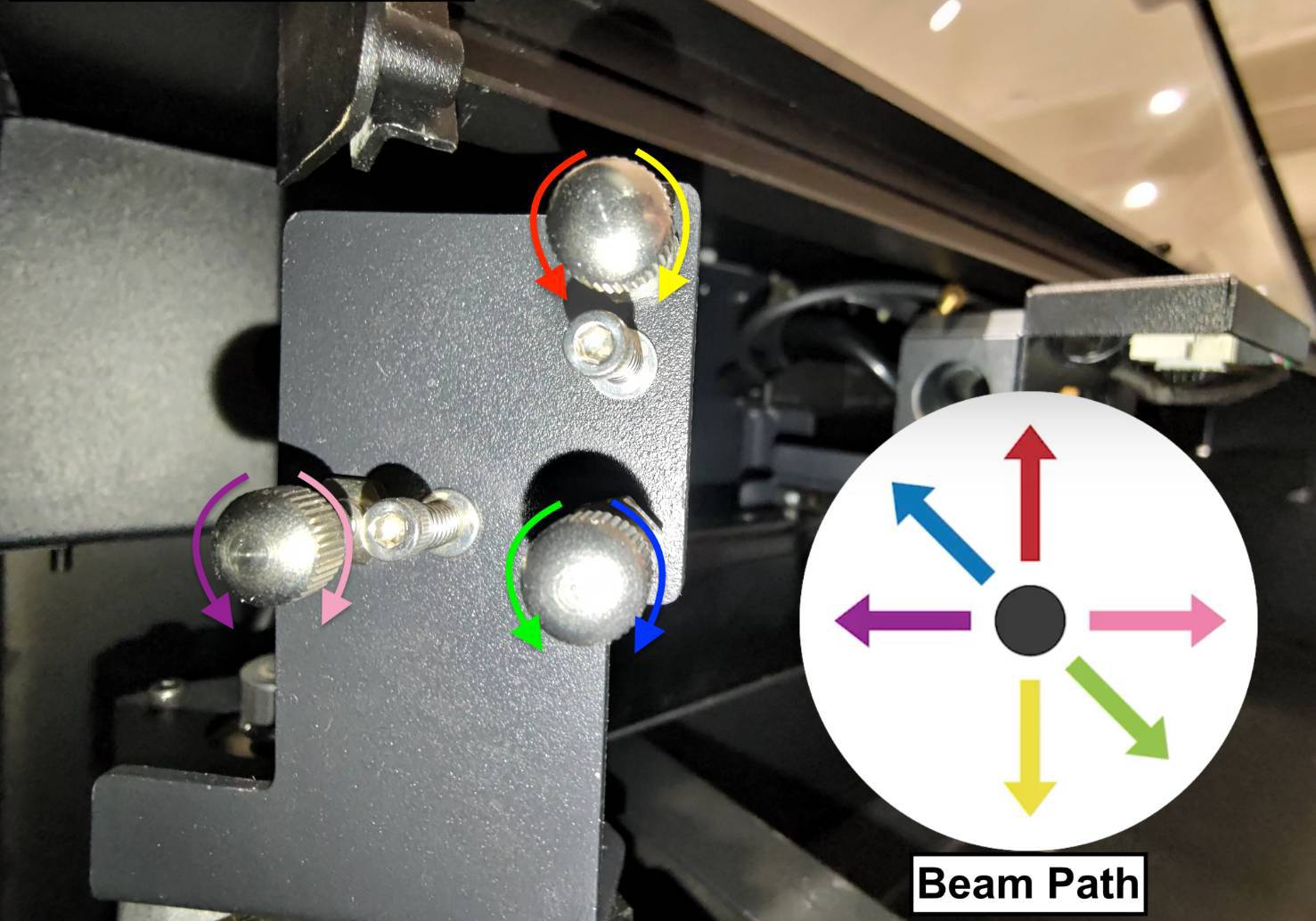

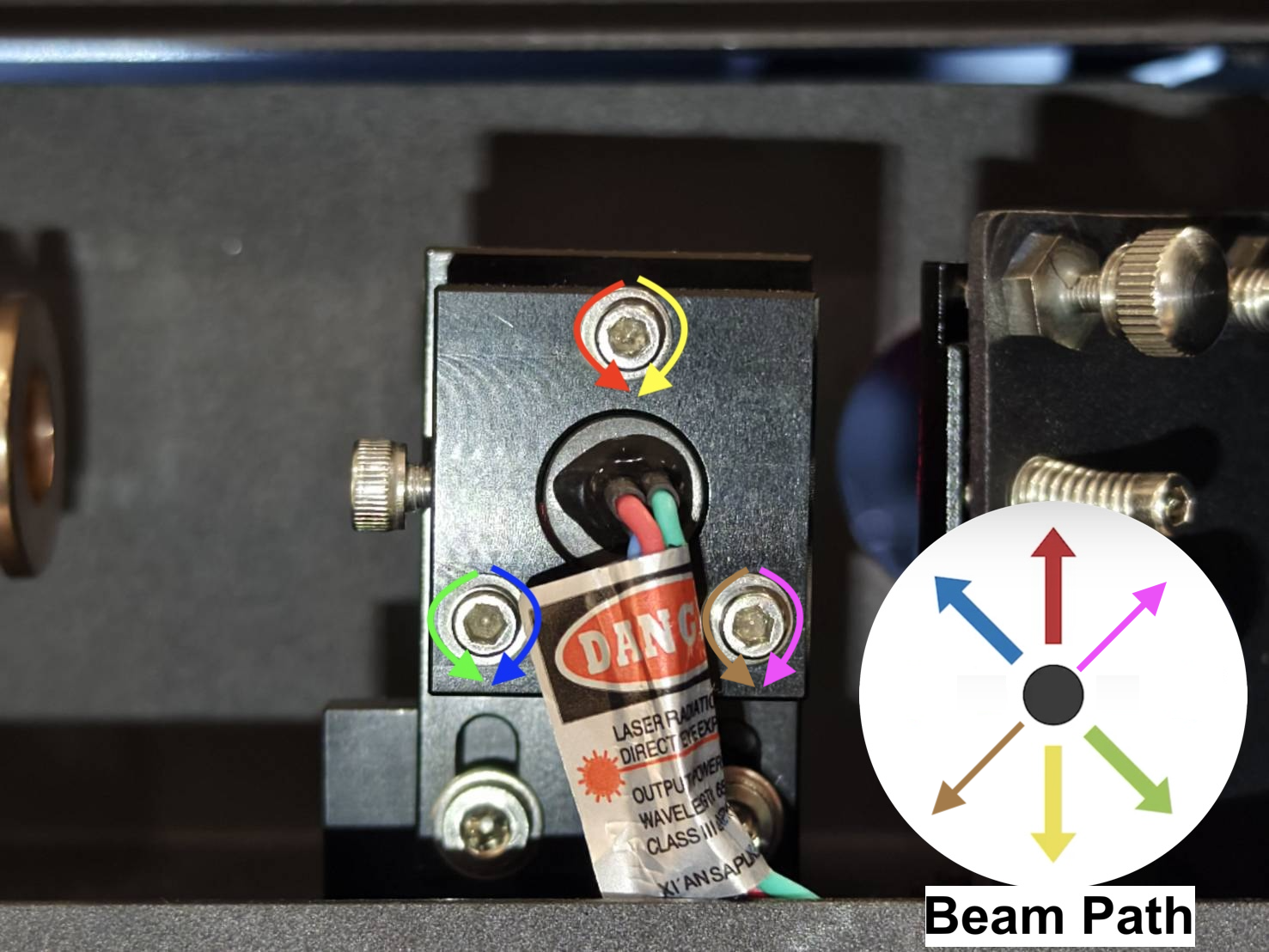

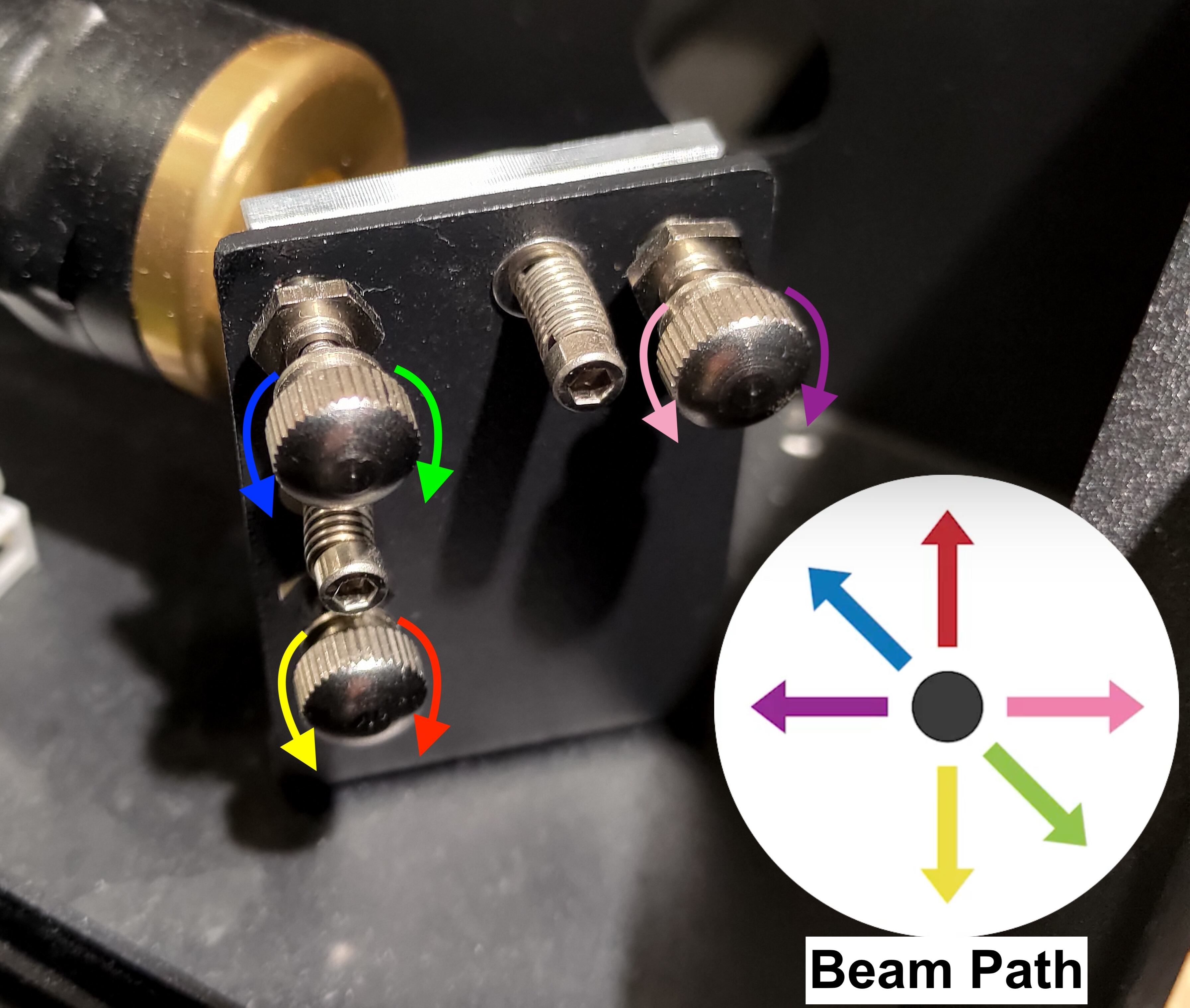

- Det er tre skruer på det første speilet, og ved å rotere dem med eller mot klokken vil du endre strålebanen, noe som betyr at posisjonen til den røde laserprikken vil endres.

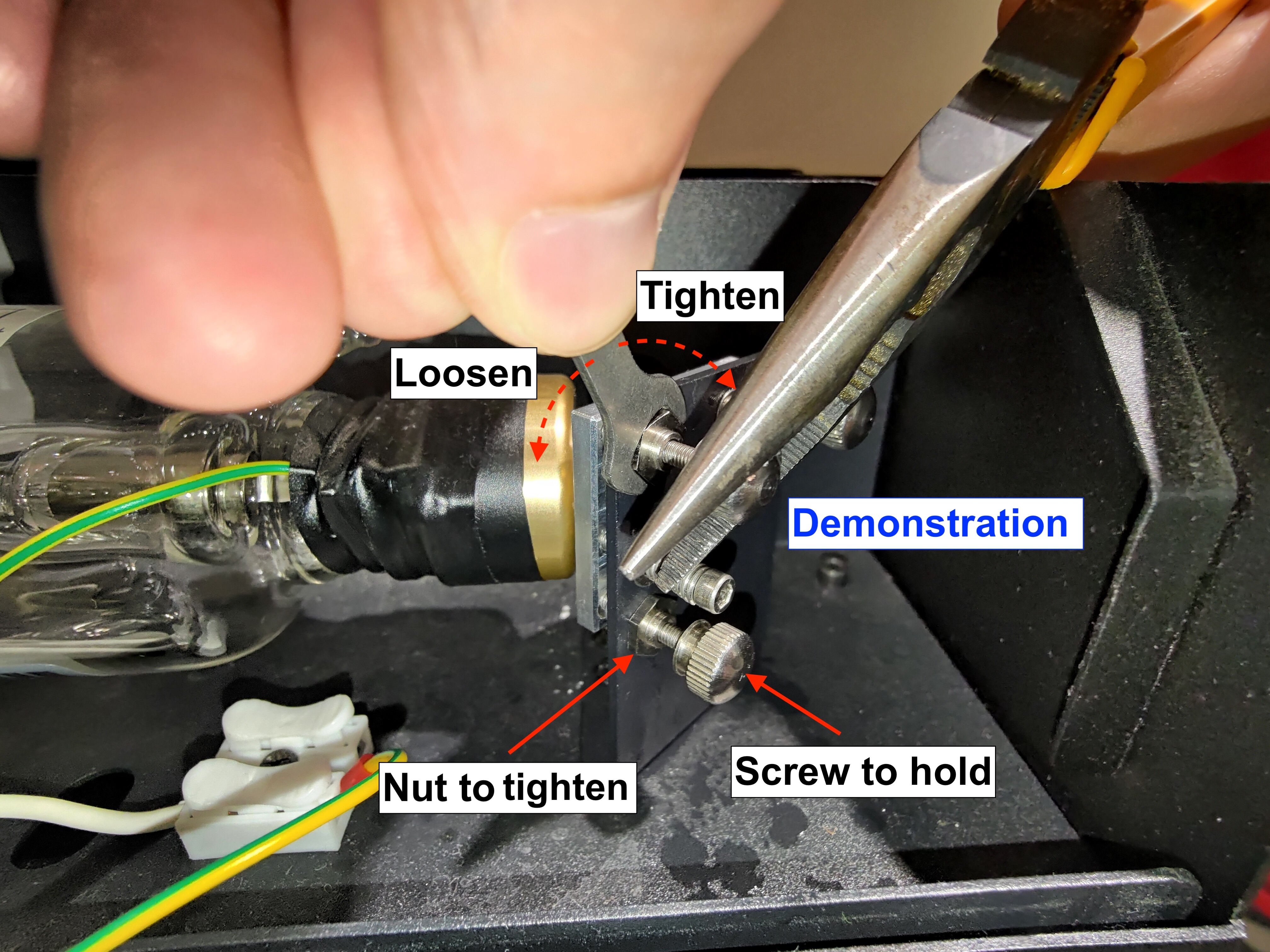

- Lær hvordan du løsner mutteren riktig:

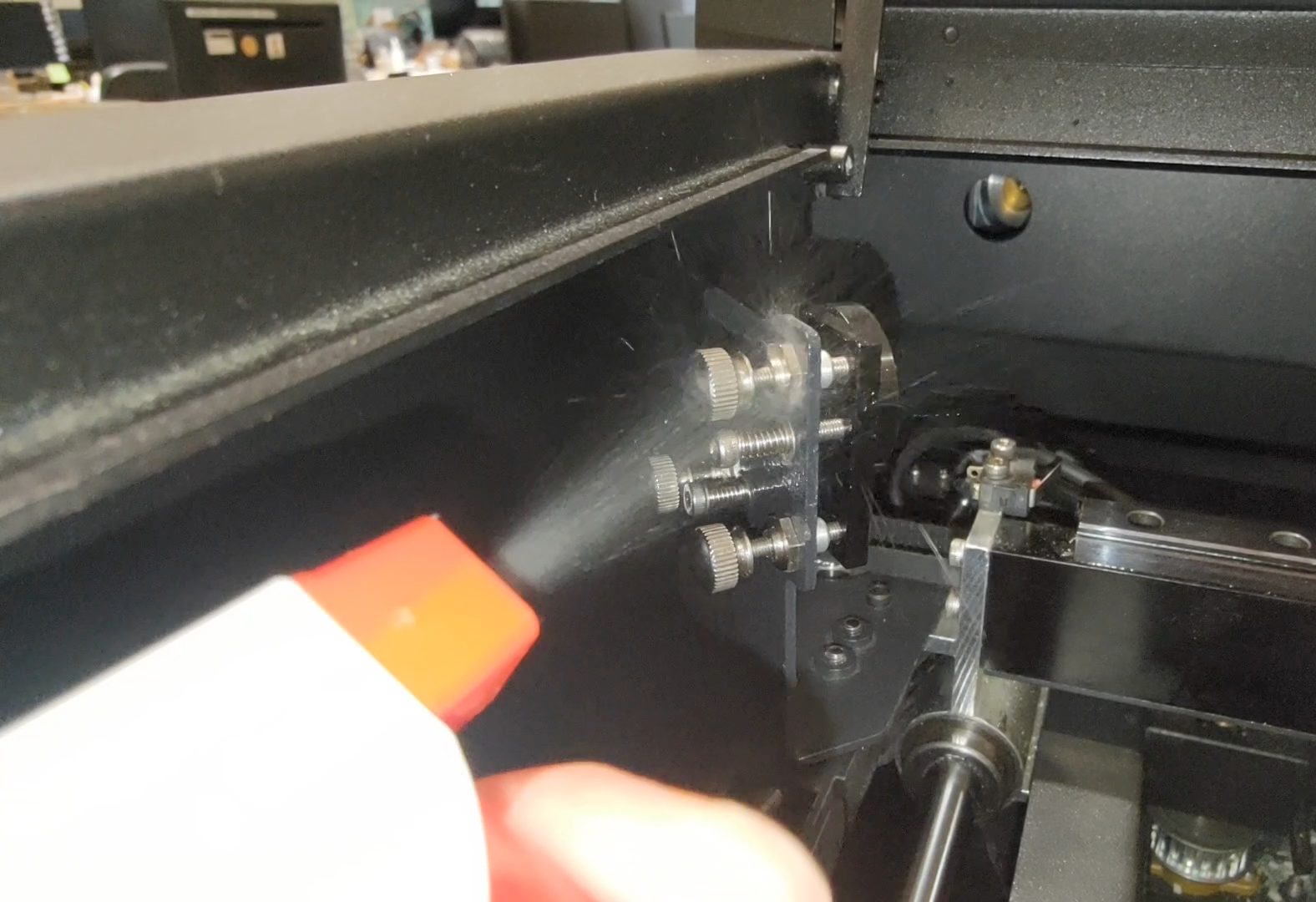

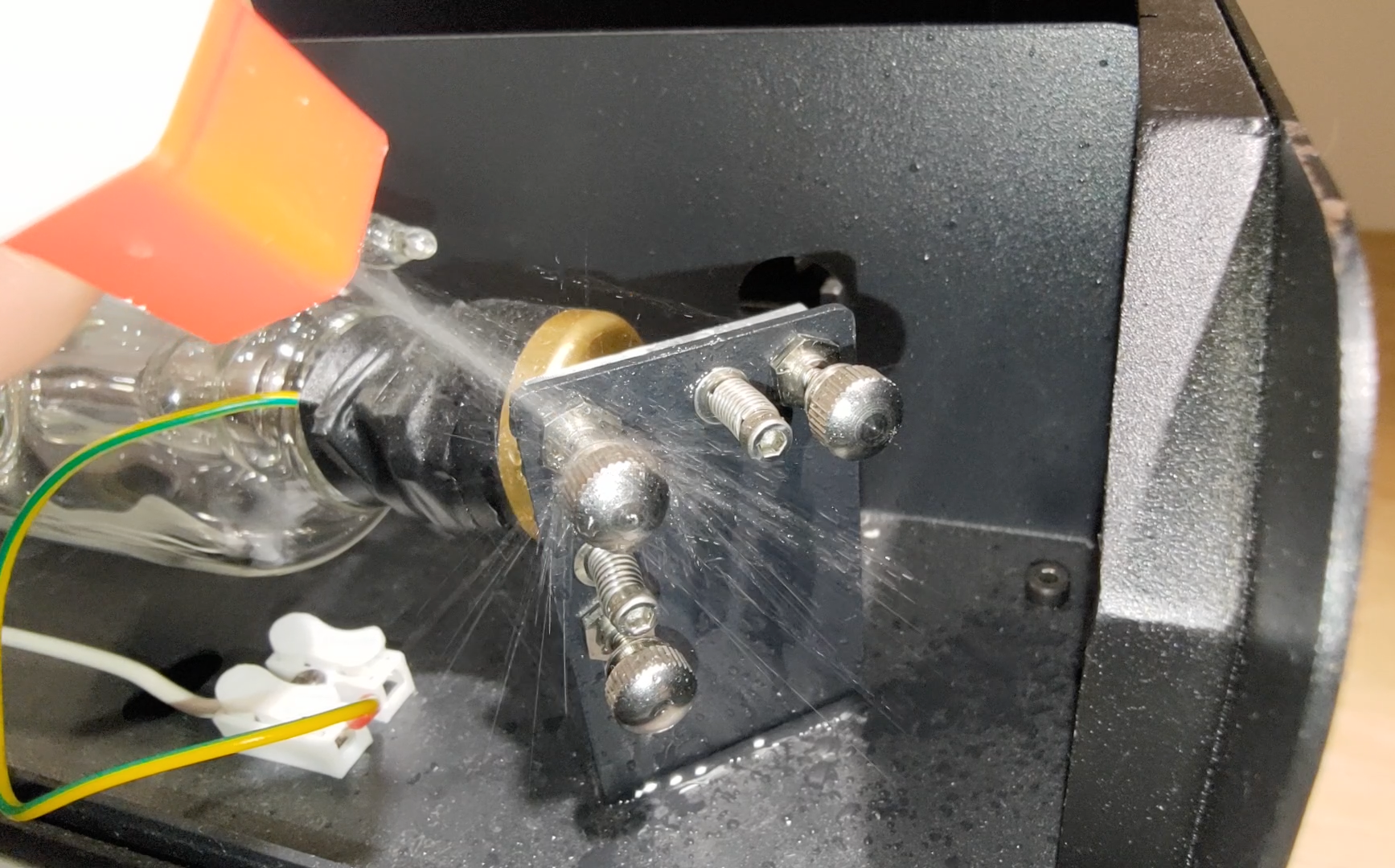

Først, spray alkohol på mutterne for å løse opp gelen eller limet og vent noen sekunder.

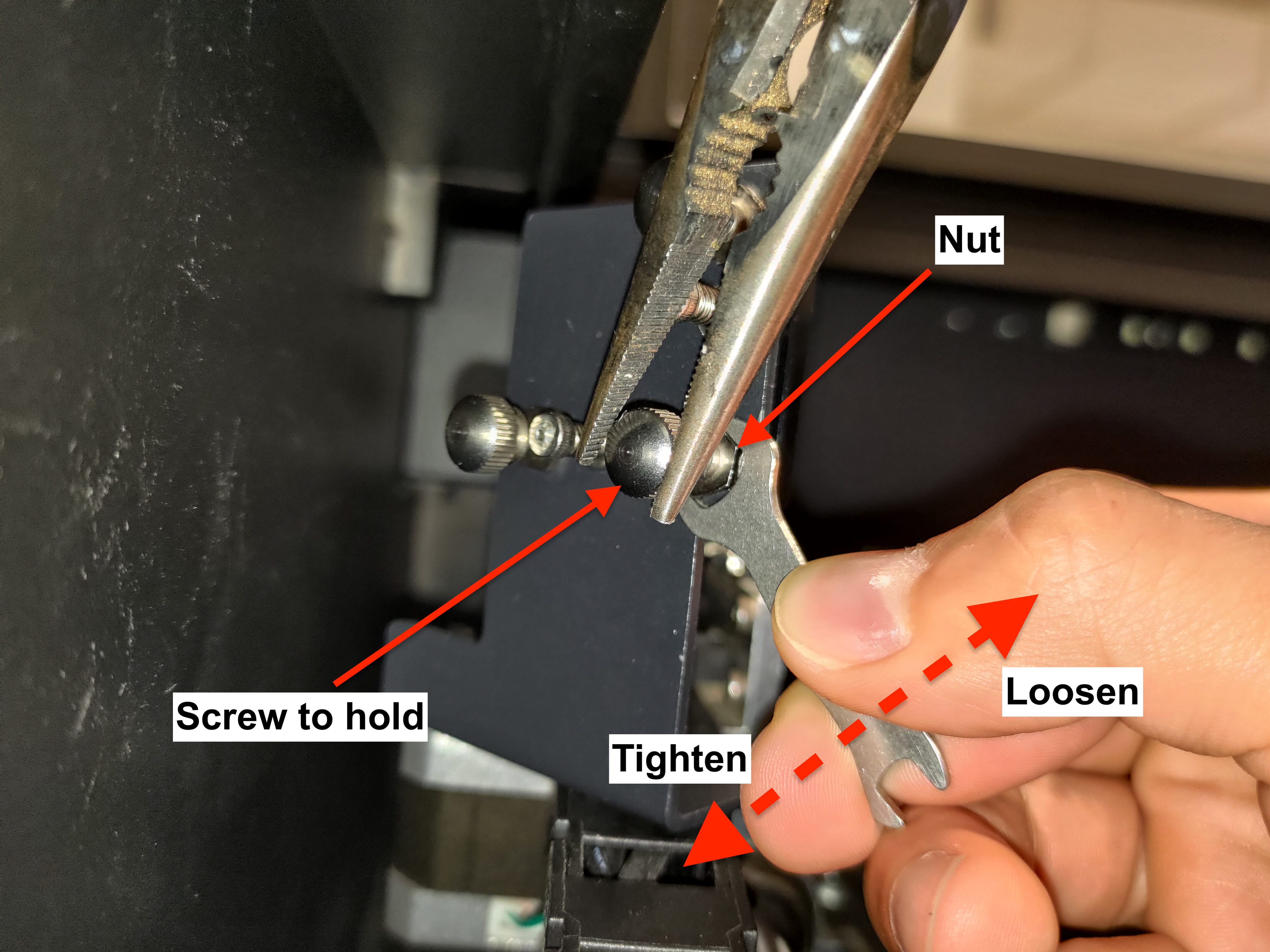

- Deretter, bruk tangen til å holde skruen, og løsne mutteren med den dobbelhodede skiftenøkkelen ved å vri den mot klokken.
-
Demonstrasjon
(Merk at skruene i videoen har blitt løsnet før opptaket.)
|

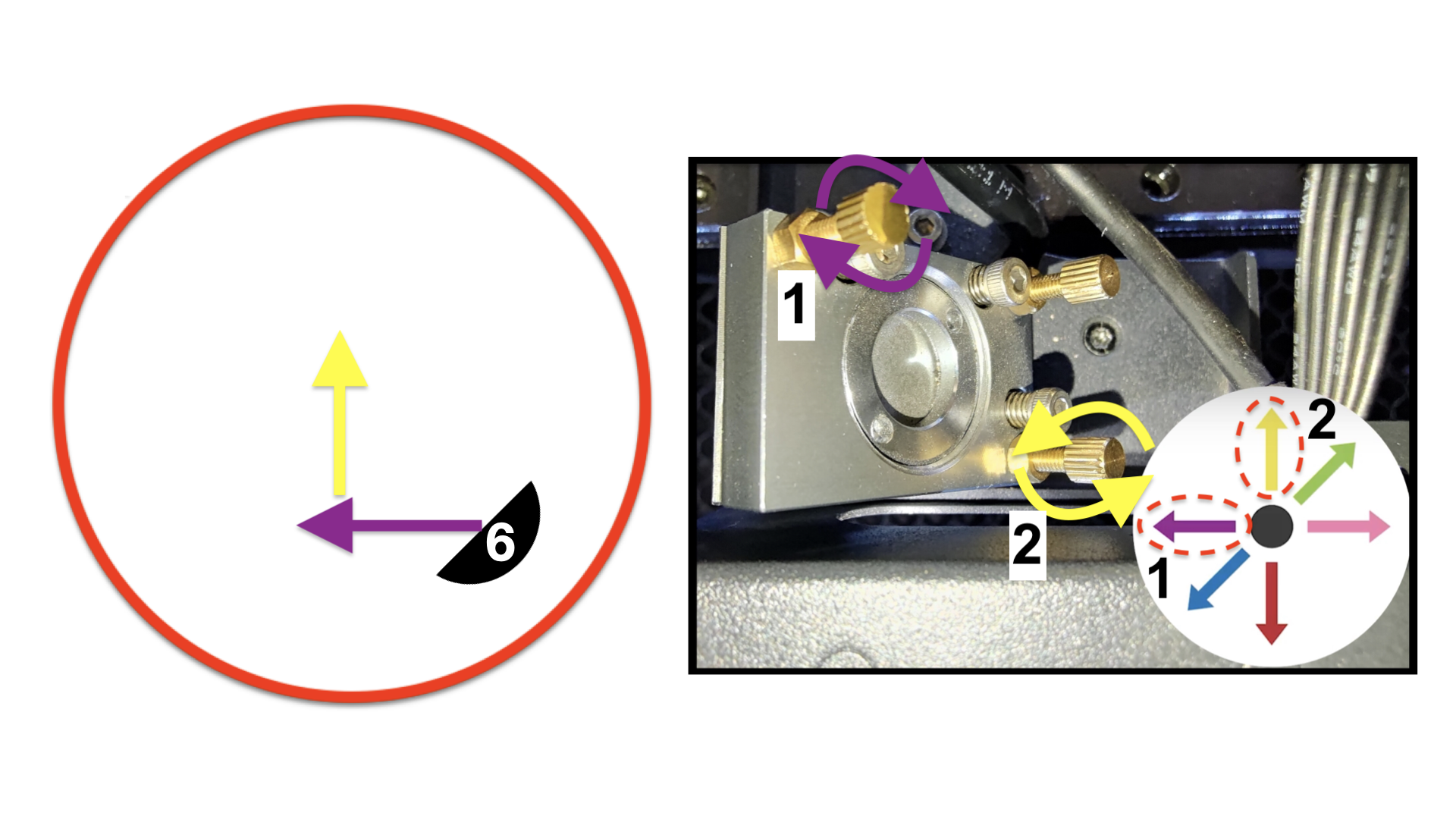

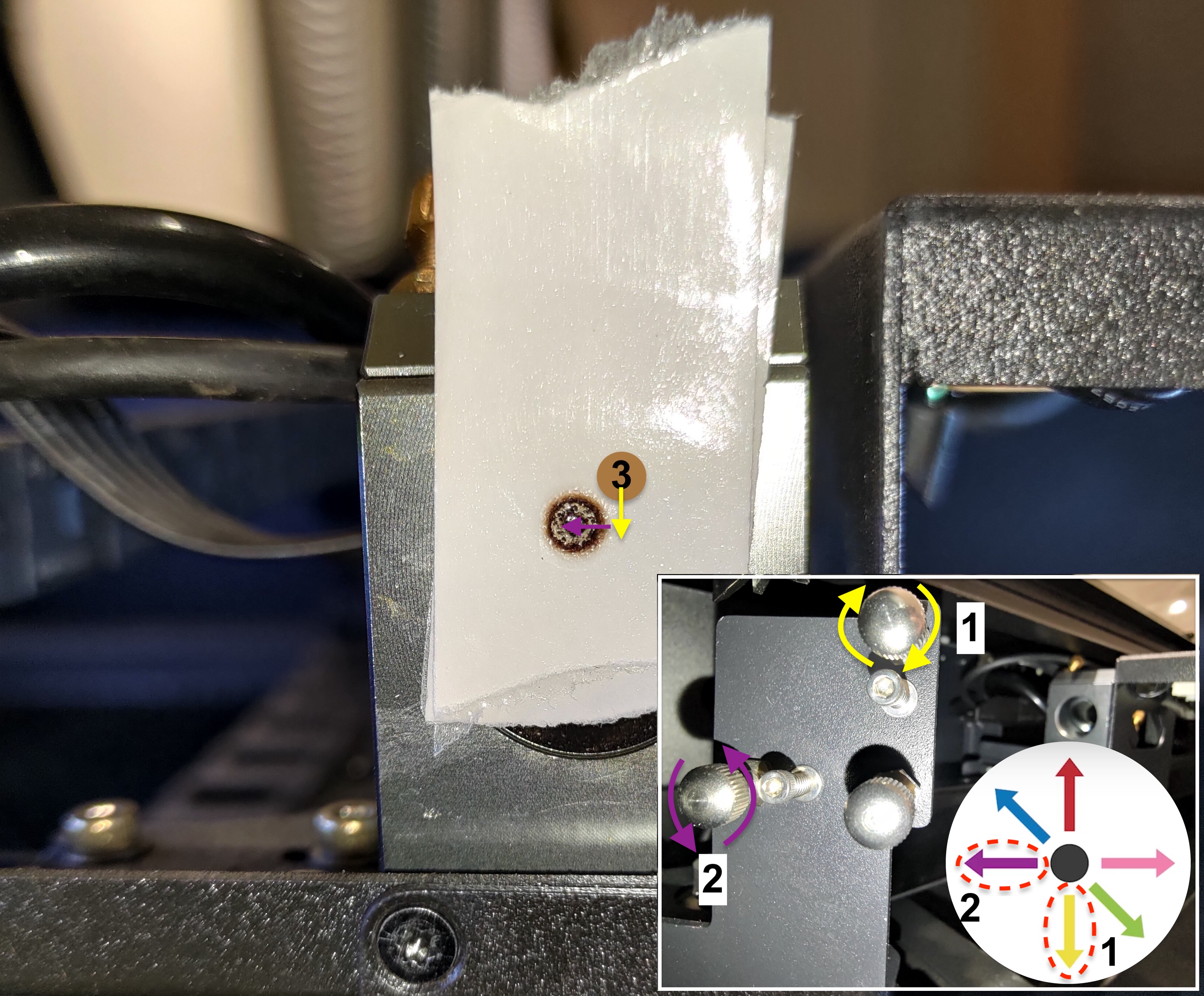

- Finn posisjonen til den røde laserprikken, sikt mot skruen, og bestem rotasjonsretningen.

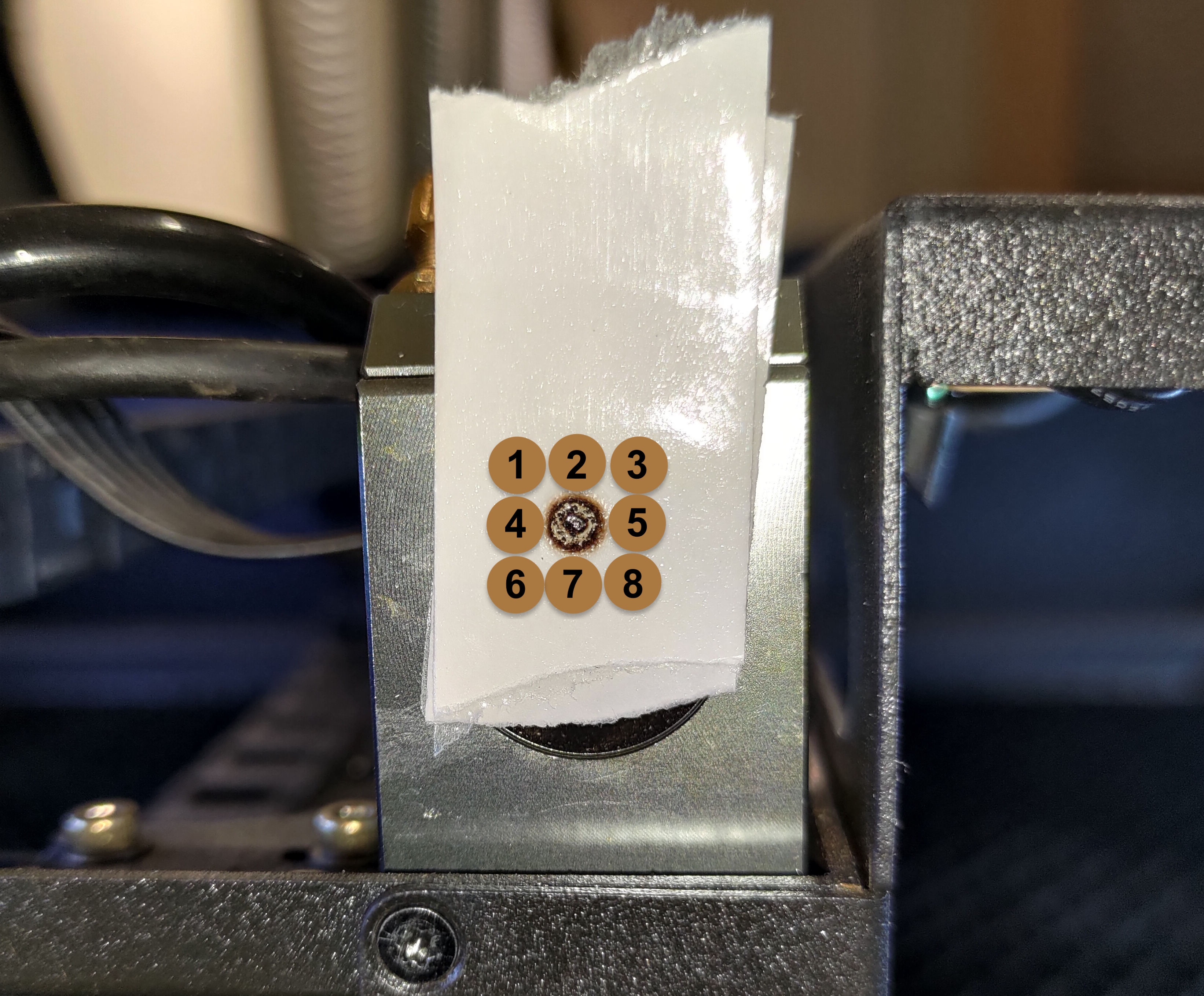

Se bildet nedenfor og finn nummeret som tilsvarer posisjonen til din røde laserprikk:
-

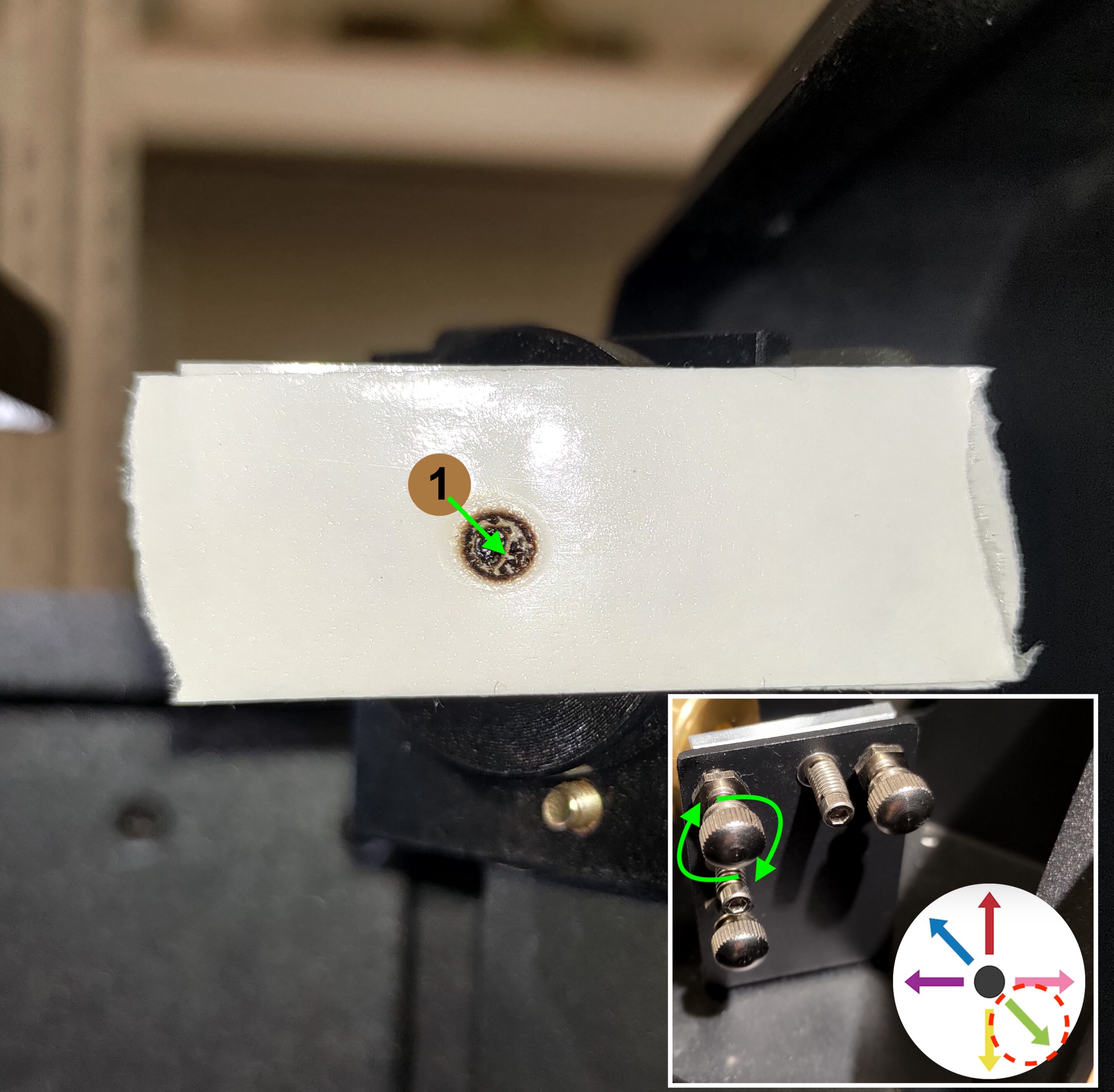

For #1:

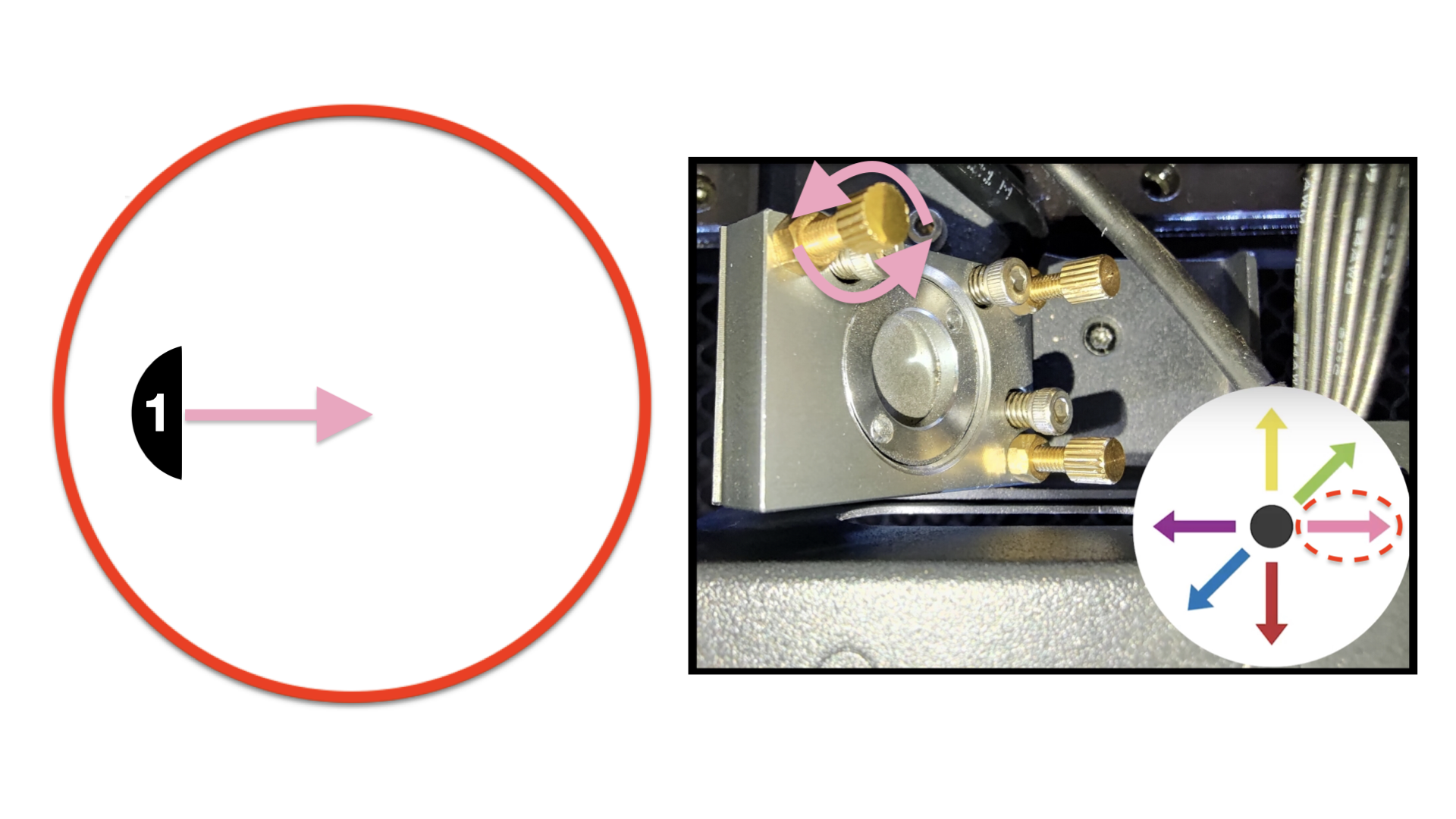

Den røde laserprikken må flyttes ned til høyre for å overlappe den første prikken
Den øvre venstre skruen må roteres med klokken. Se bildet nedenfor.

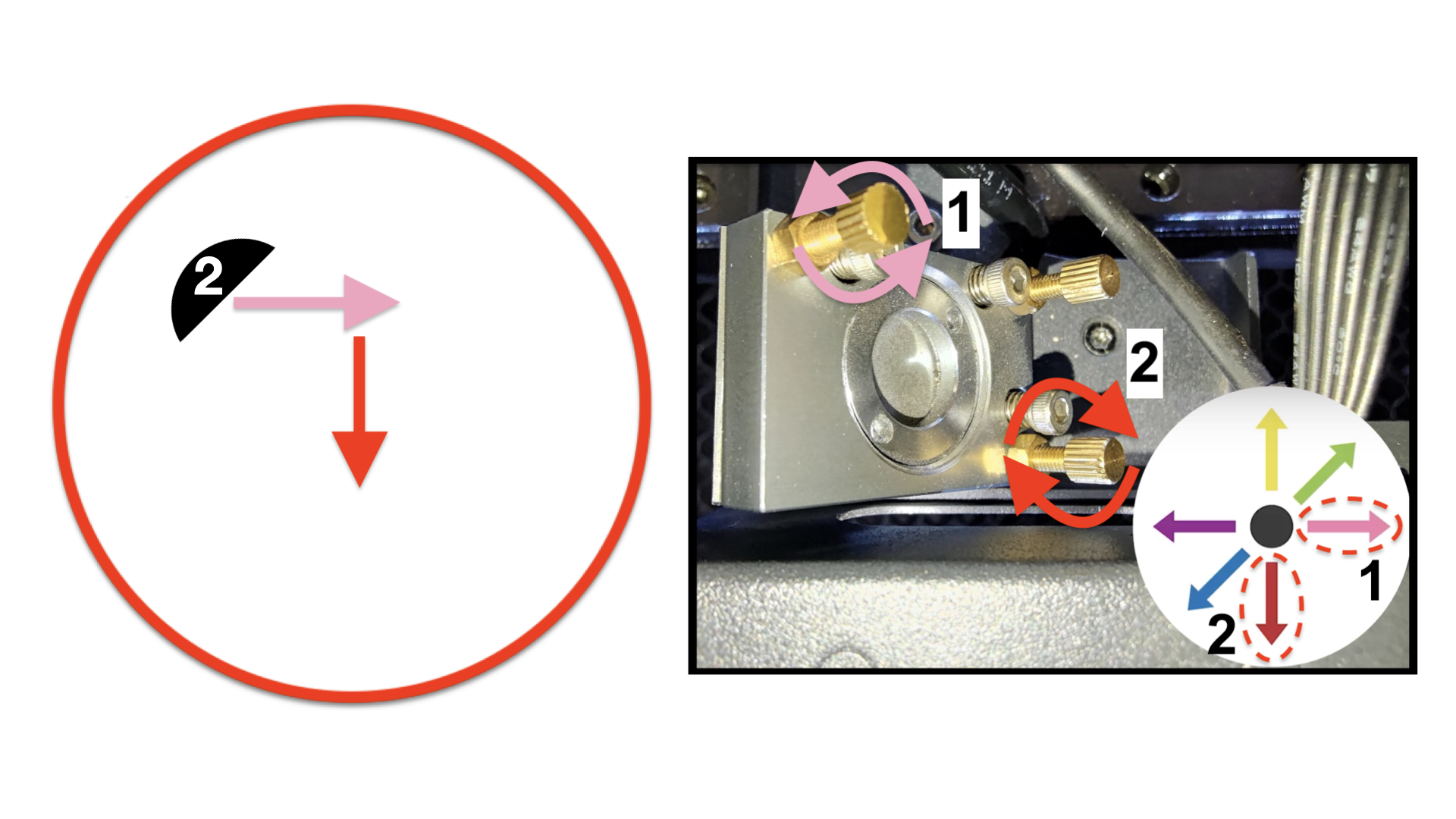

For #2:

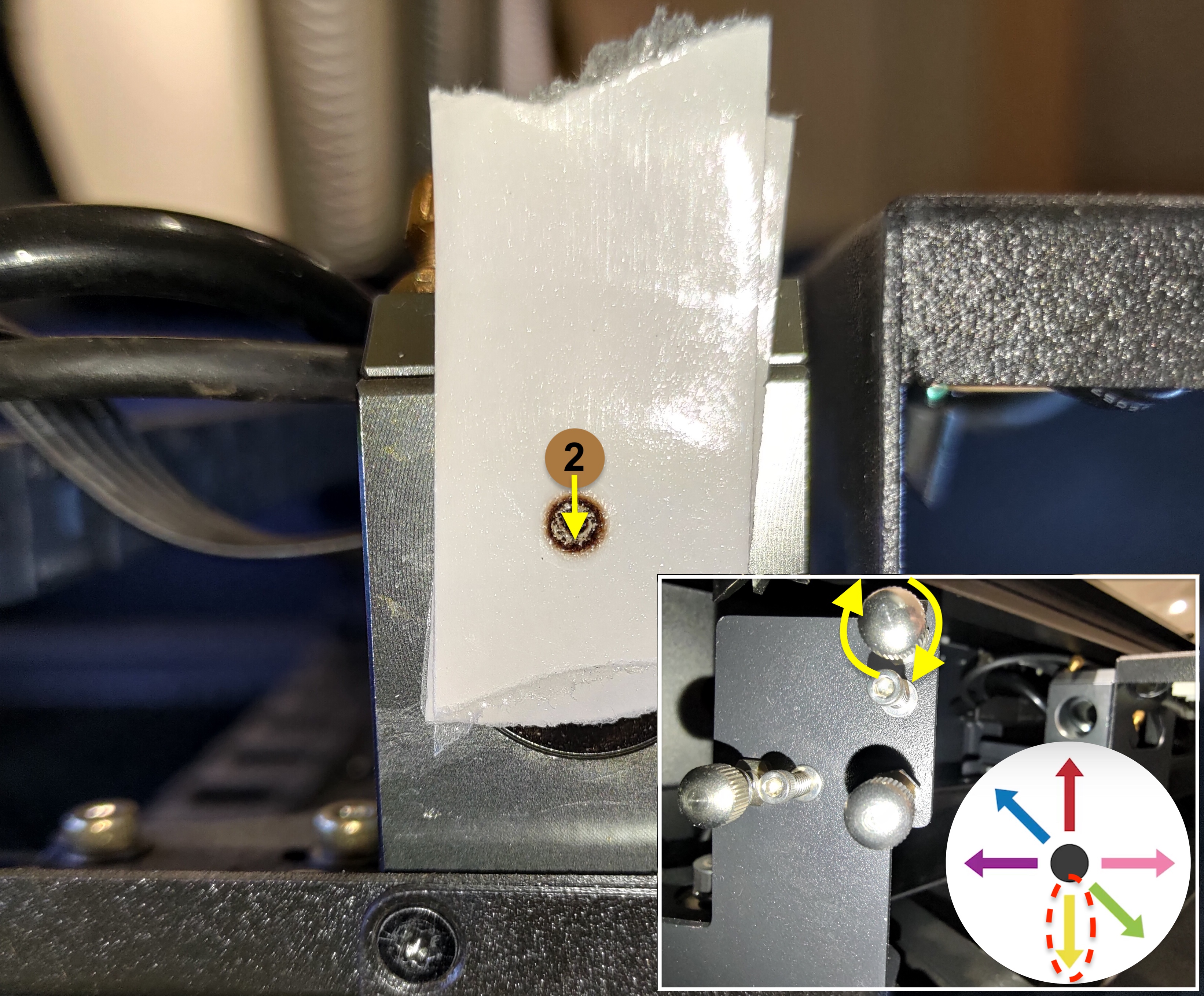

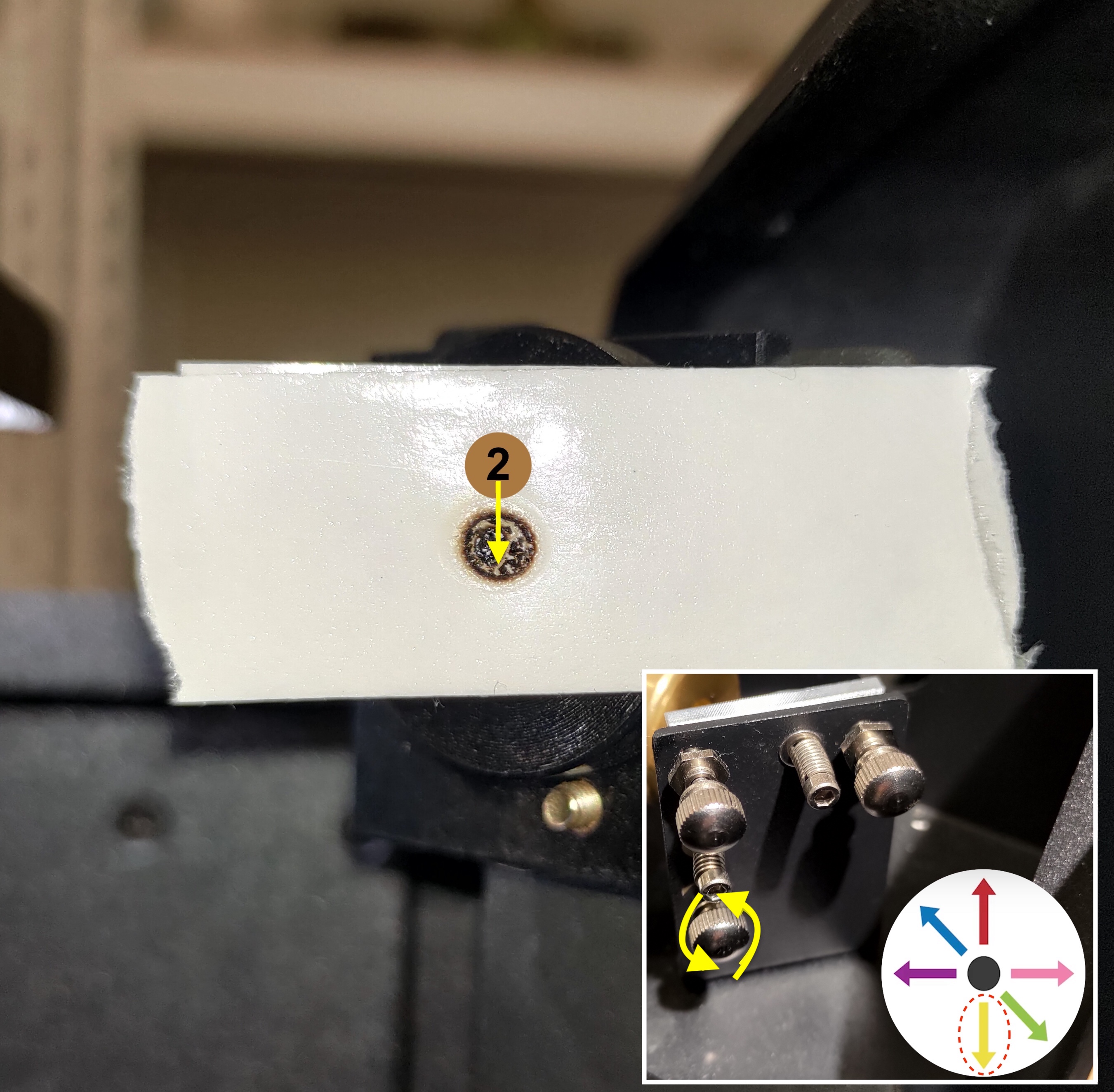

Den røde laserprikken må gå rett nedover for å overlappe den første prikken.
Den nedre venstre skruen må roteres mot klokken. Se bildet nedenfor.

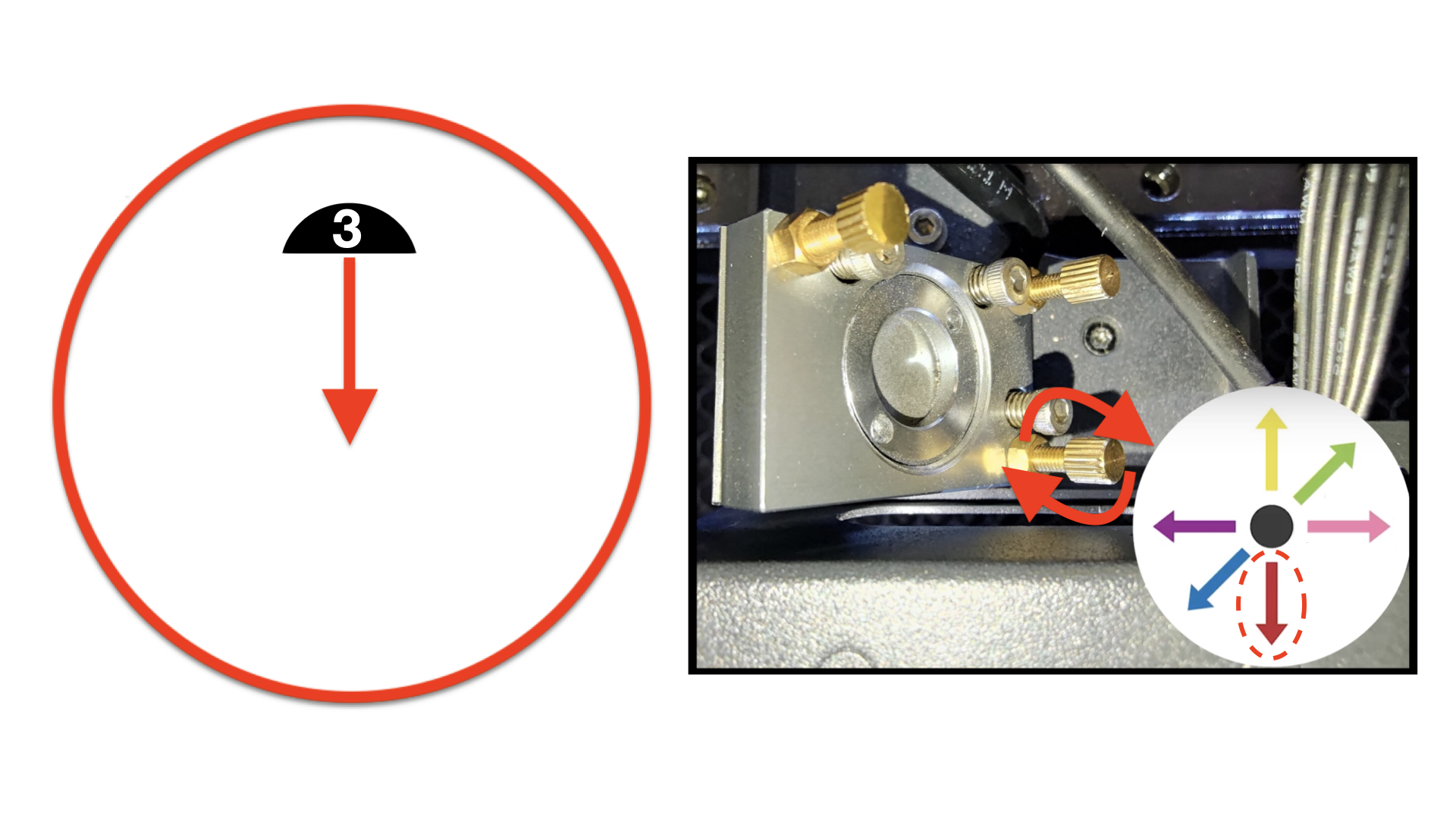

For #3:

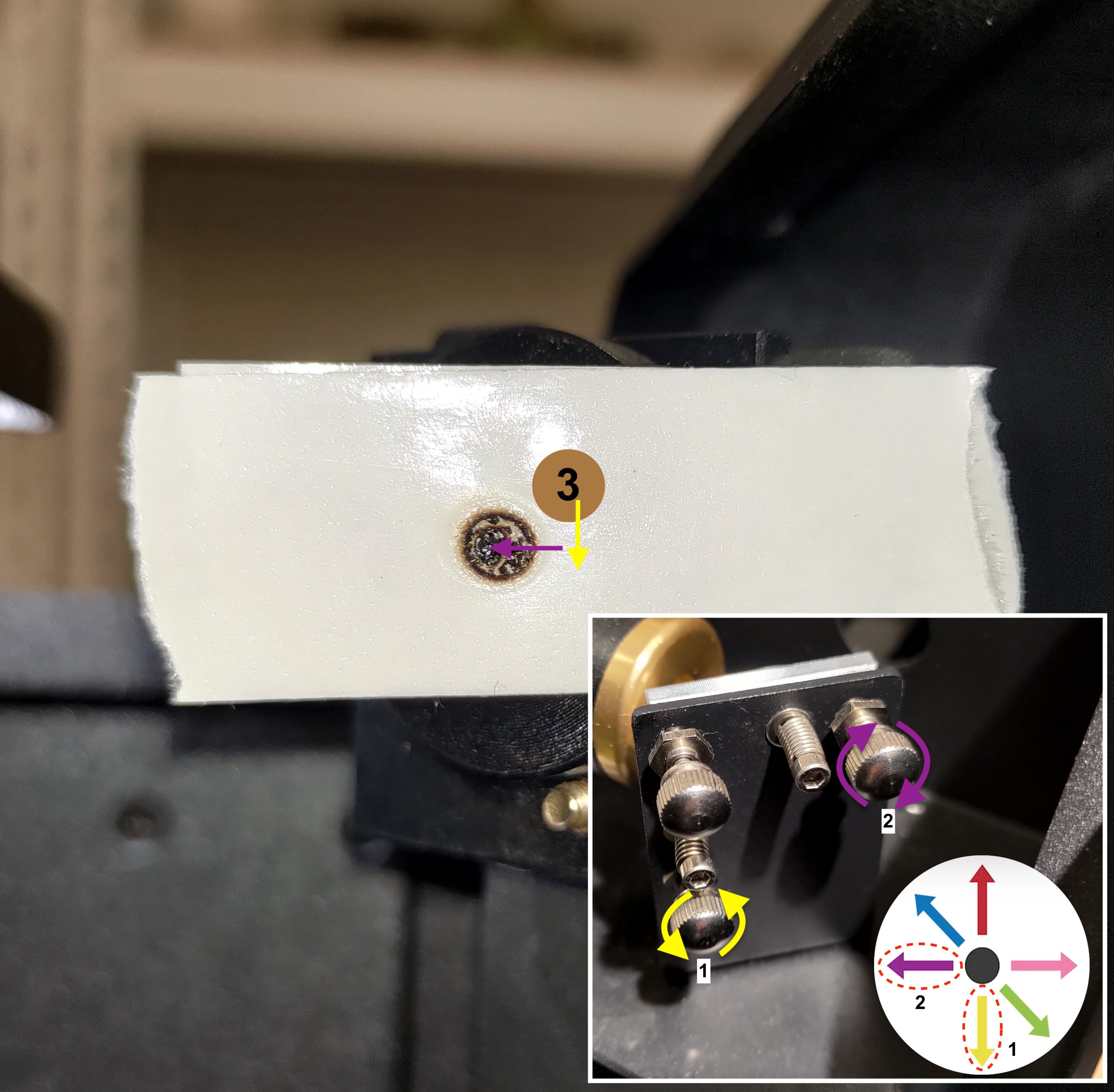

Den røde laserprikken må først gå nedover og deretter til venstre for å overlappe den første prikken.
Den nedre venstre skruen må roteres mot klokken for å få prikken til å bevege seg nedover.
Den øvre høyre skruen må roteres med klokken for å få prikken til å bevege seg til venstre.
Se bildet nedenfor.
For #4:

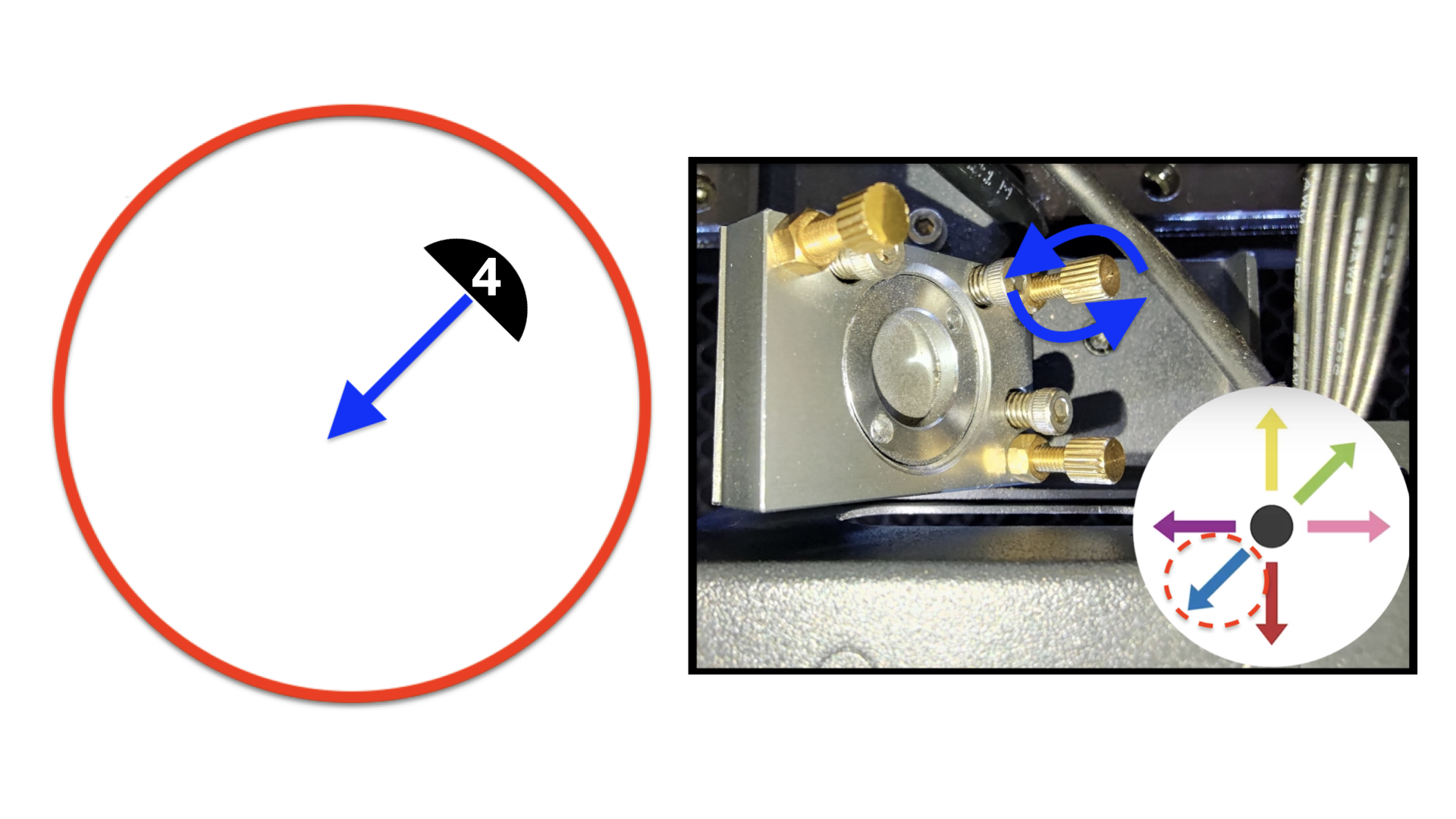

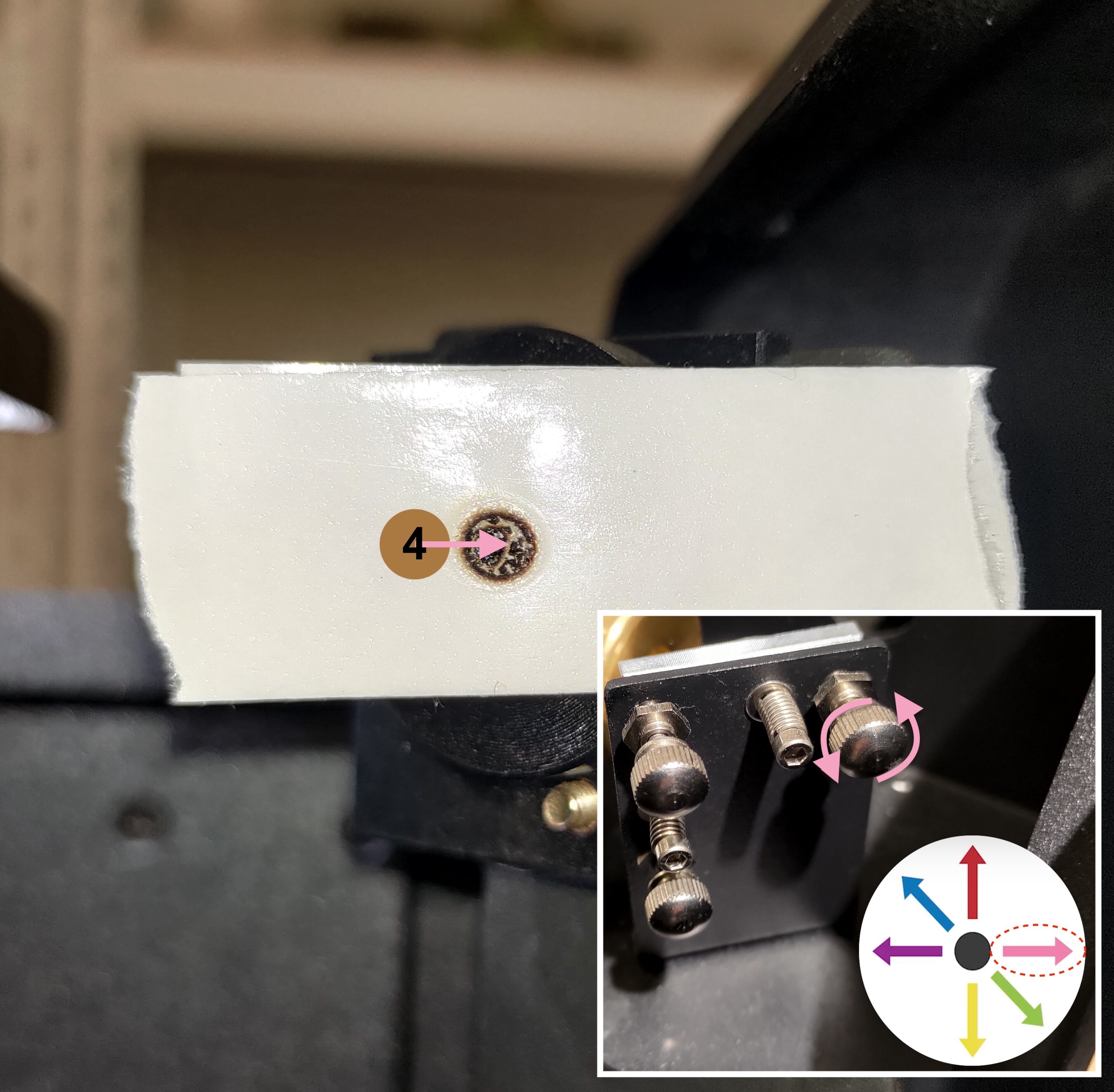

Den røde laserprikken må gå til høyre for å overlappe den første prikken.

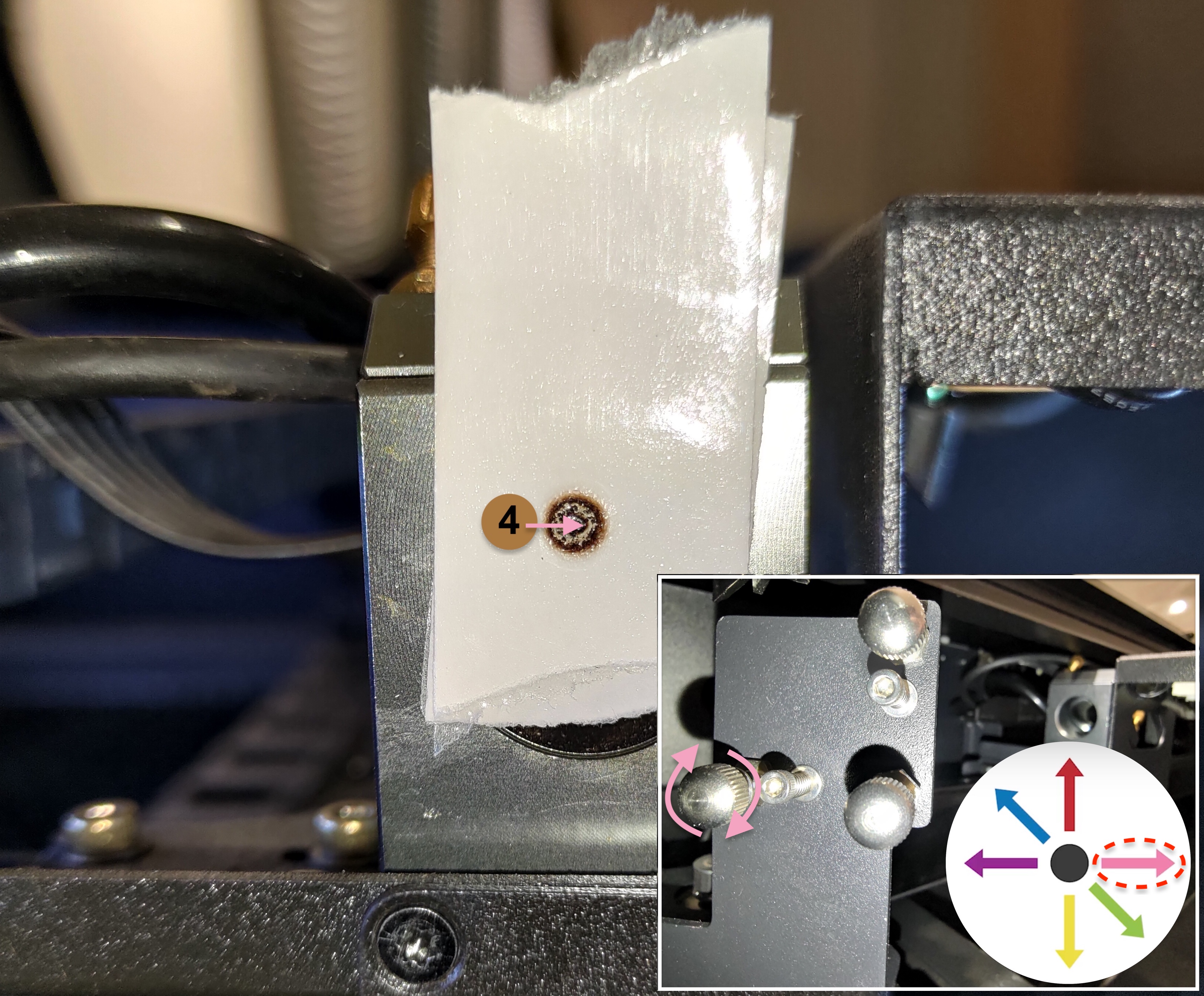

Den øvre høyre skruen må roteres mot klokken. Se bildet nedenfor.

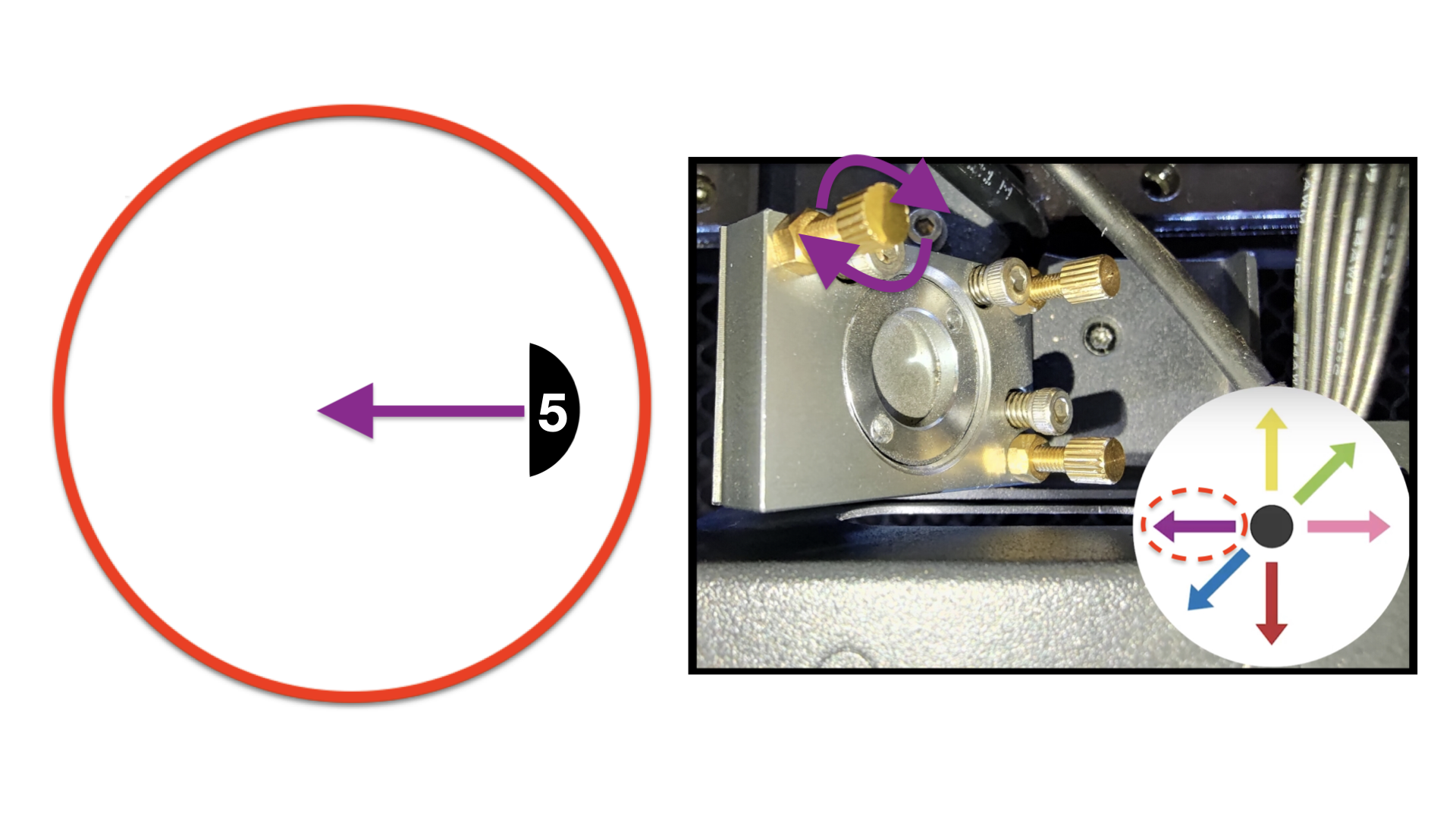

For #5:

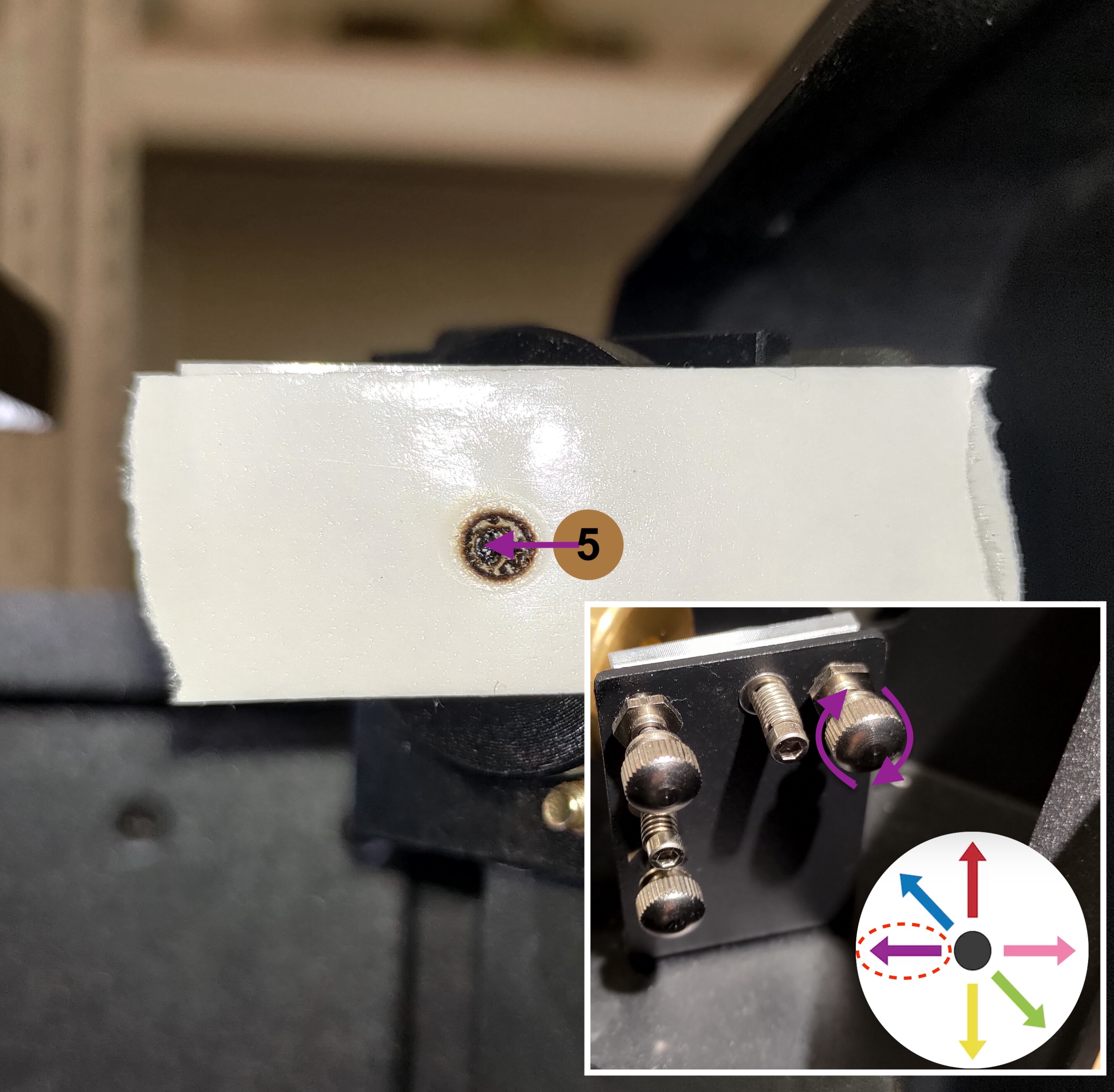

Den røde laserprikken må gå til venstre for å overlappe den første prikken.
Den øvre høyre skruen må roteres med klokken. Se bildet nedenfor.
For #6:

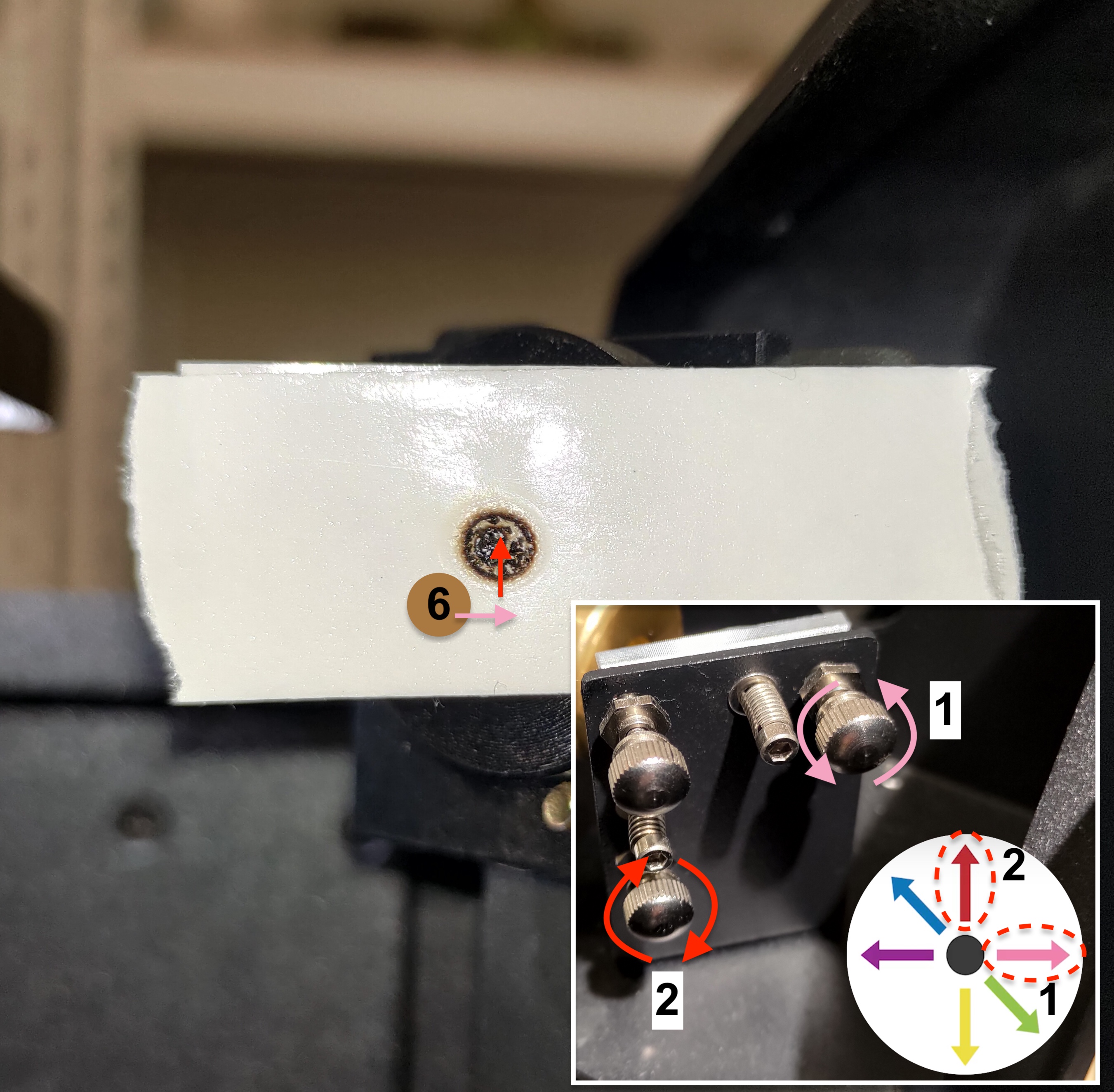

Den røde laserprikken må først gå til høyre og deretter oppover for å overlappe den første prikken.
Den øvre høyre skruen må roteres mot klokken for å få prikken til å bevege seg til høyre.
Den nedre venstre skruen må roteres med klokken for å få prikken til å bevege seg oppover.
Se bildet nedenfor.
For #7:

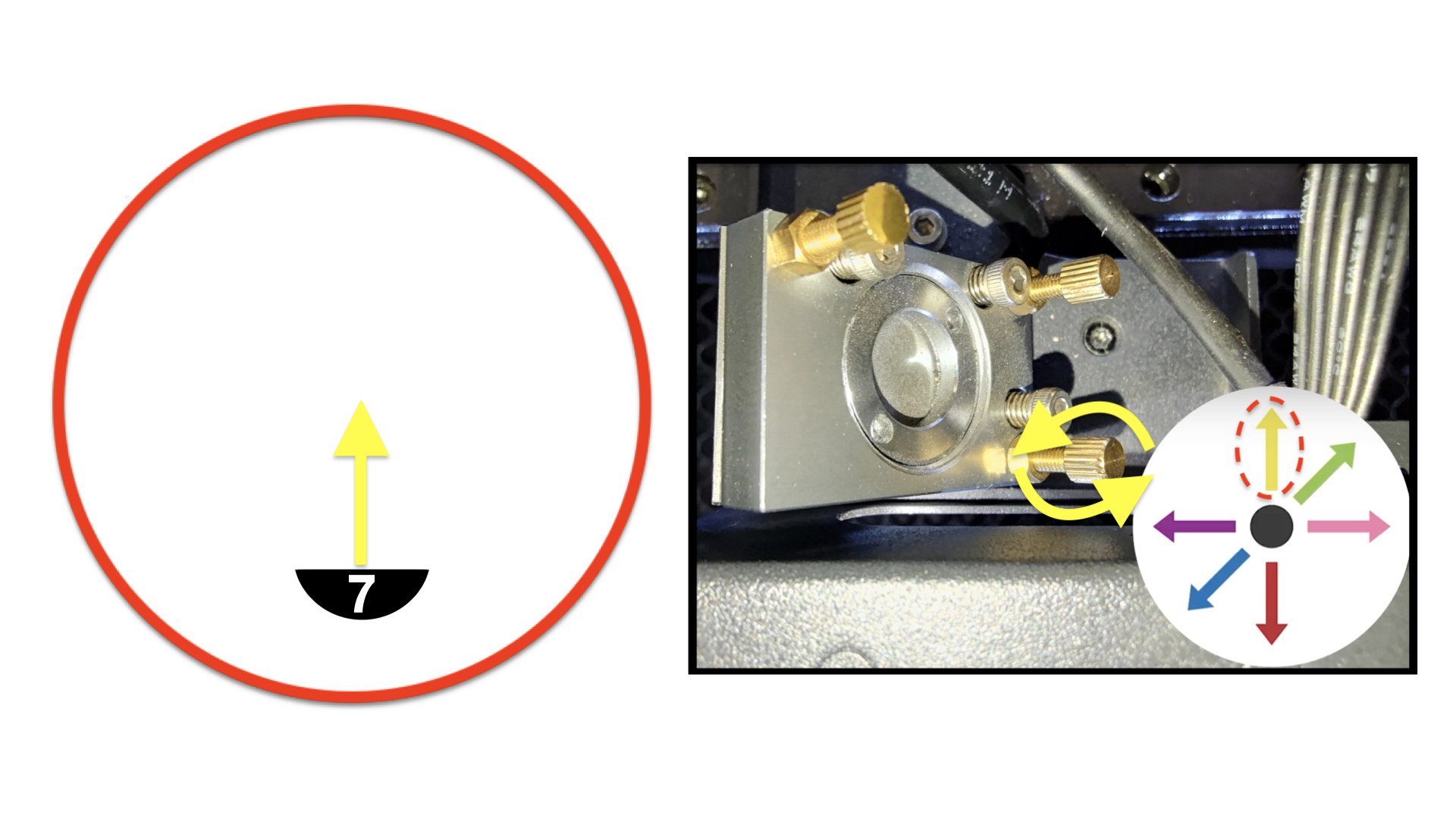

Den røde laserprikken må gå rett oppover for å overlappe den første prikken.
Skruen nederst til venstre må roteres med klokken. Se bildet nedenfor.
For #8:

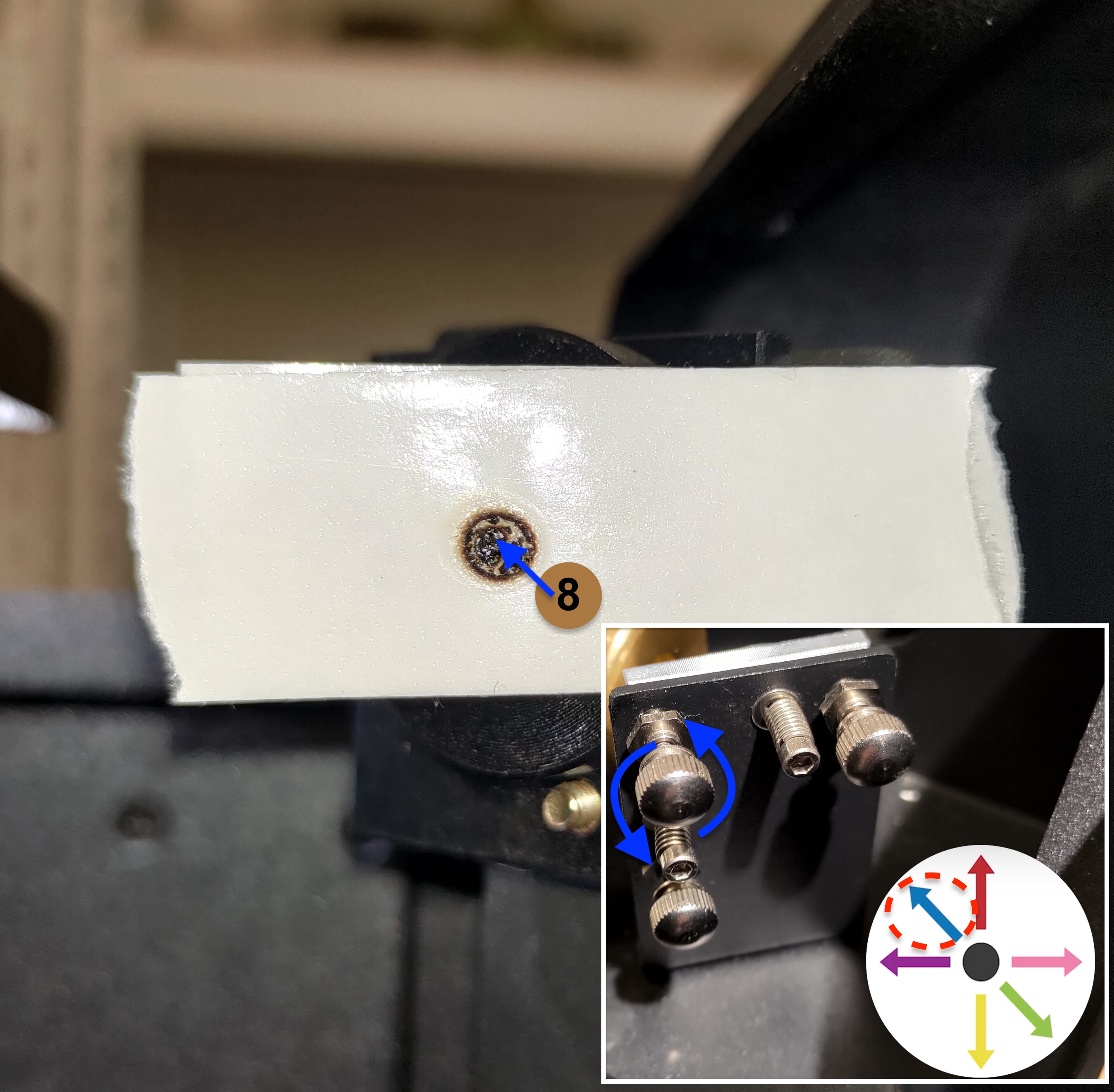

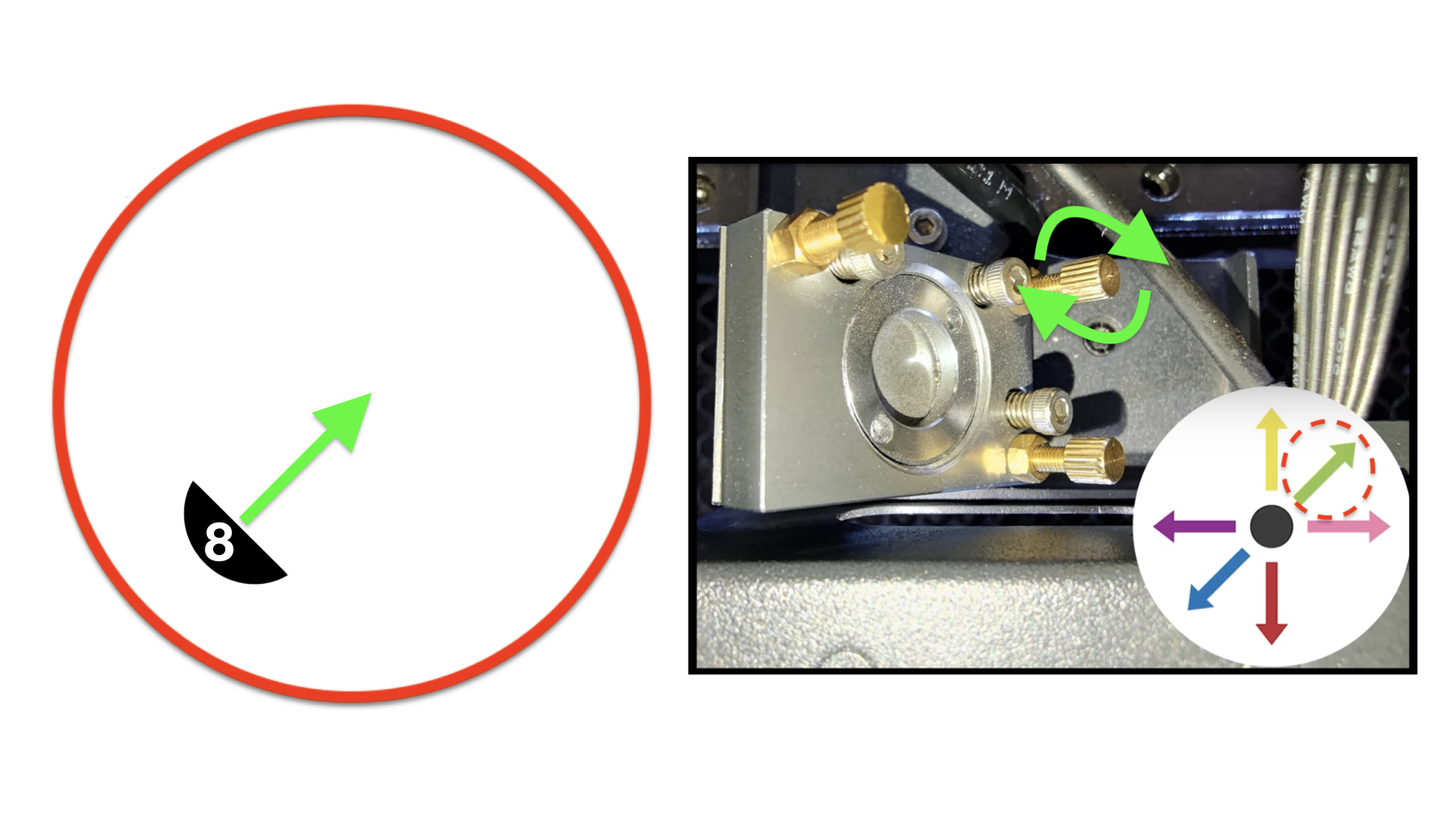

Den røde laserprikken må gå oppover til venstre for å overlappe den første prikken

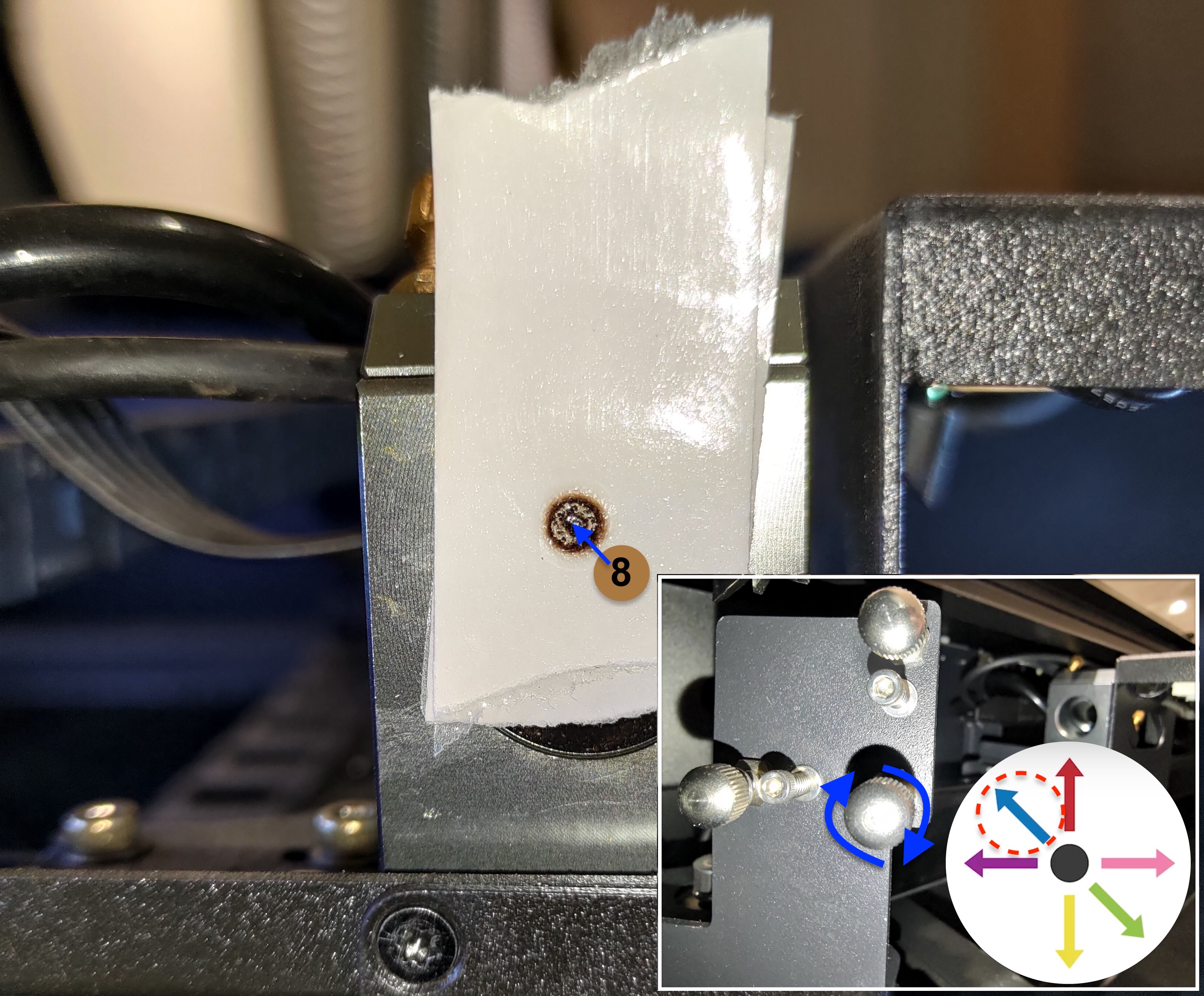

Skruen øverst til venstre må roteres mot klokken. Se bildet nedenfor.
|
- Stram mutteren etter justering av skruen ved å vri den med klokken.
|
Trinn 9

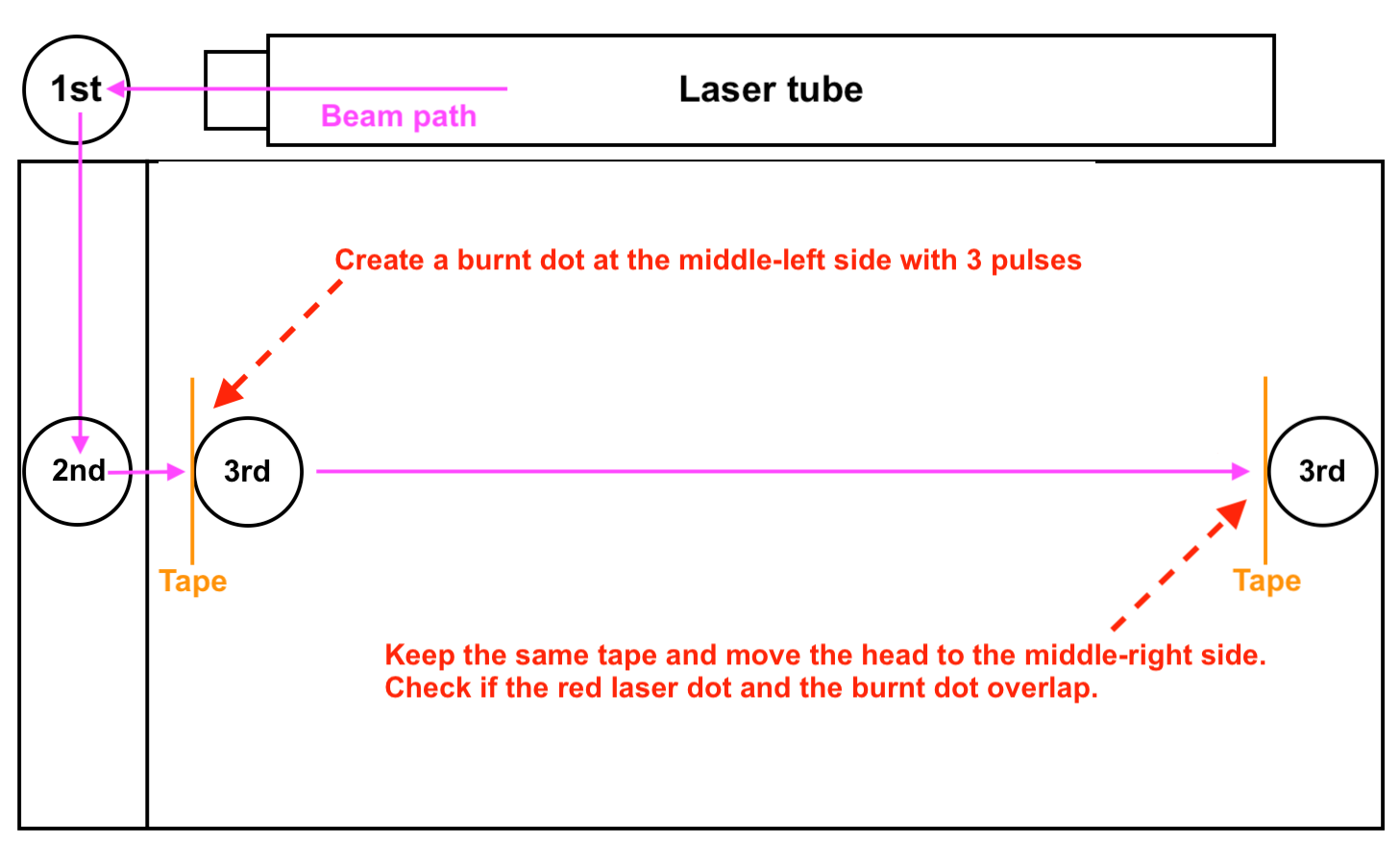

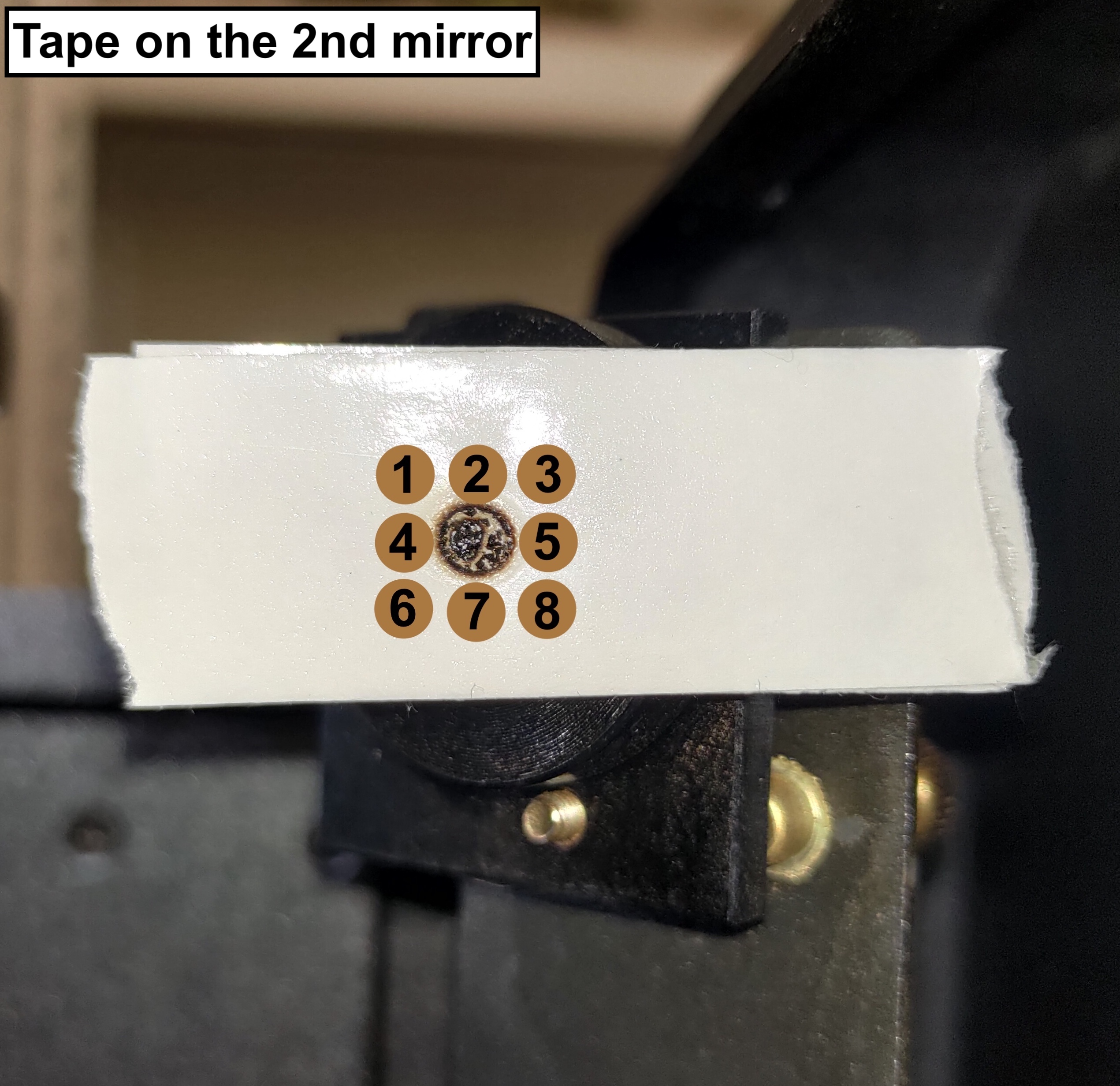

Dette trinnet kontrollerer om banen er justert fra det andre speilet til det tredje speilet.
|
Trinn-oversikt:
|
|
Faktiske trinn:
- Fjern tapen og plasser en ny tolagsdobbeltsidig tape på inngangen til det tredje speilet.
- Flytt laserhodet til midten på venstre side.
- Lukk døren og utfør 3 pulser.
- Kontroller visuelt om den røde laseren og brennmerket overlapper.
|
|
|

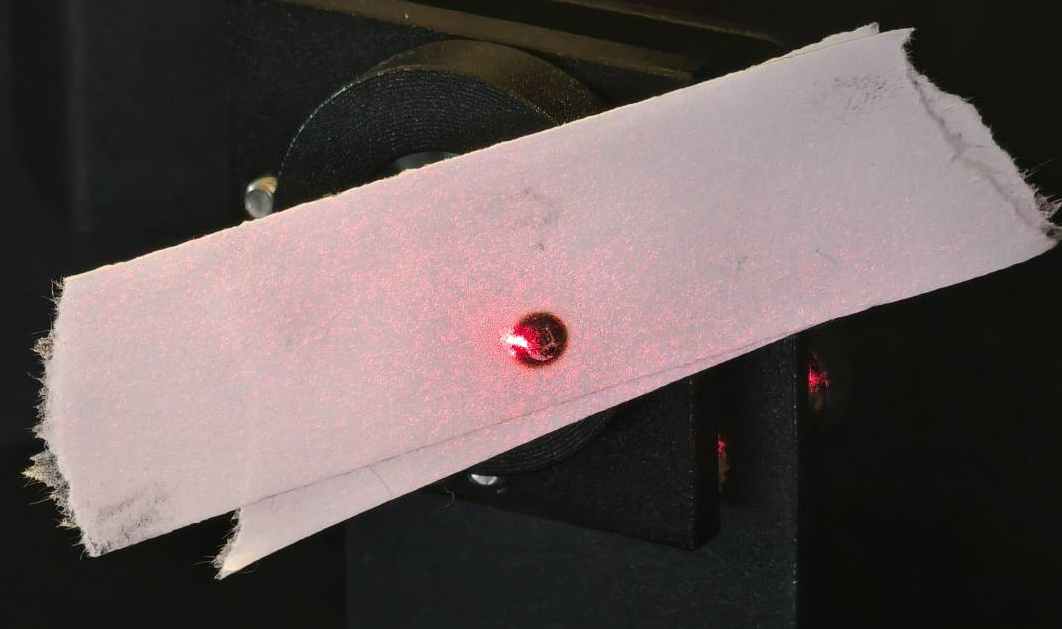

Godt eksempel - Overlappende
|
|
Dårlig eksempel - Ikke overlappende
|
|
|
Vurder resultatet ditt og bestem neste handling:
- Dårlig resultat - Ikke overlappet >> Trinn 9.1
|
Trinn 9.1
Dette trinnet vil lære deg hvordan du justerer banen fra det andre speilet til det tredje speilet ved å justere skruene på det andre speilet.
-
Finn posisjonen til den røde laserprikken, sikt mot skruen, og bestem rotasjonsretningen.
Se bildet nedenfor og finn nummeret som tilsvarer posisjonen til den røde laserprikken.
-
For #1:
Den røde laserprikken må bevege seg ned til høyre for å overlappe den første prikken.
Skruen nederst til høyre må roteres mot klokken.
Se bildet nedenfor.
For #2:
Den røde laserprikken må bevege seg rett ned for å overlappe den første prikken.
Den øvre høyre skruen må roteres med klokken. Se bildet nedenfor.
For #3:
Den røde laserprikken må først gå nedover og deretter til venstre for å overlappe den første prikken.
Skruen øverst til høyre må roteres med klokken for å få prikken til å bevege seg nedover.
Skruen nederst til venstre må roteres mot klokken for å få prikken til å bevege seg mot venstre.
Se bildet nedenfor.
For #4:
Den røde laserprikken må gå til høyre for å overlappe den første prikken.
Skruen nederst til venstre må roteres med klokken. Se bildet nedenfor.
For #5:
Den røde laserprikken må bevege seg mot venstre for å overlappe den første prikken.
Den nedre venstre skruen må roteres mot klokken.
Se bildet nedenfor.
For #6:
Den røde laserprikken prikken må først bevege seg mot høyre og deretter oppover for å overlappe den første prikken.
Skruen nederst til venstre må roteres med klokken for å få prikken til å bevege seg mot høyre.
Skruen øverst til høyre må roteres mot klokken for å få prikken til å bevege seg oppover.
Se bildet nedenfor.
For #7:
Den røde laserprikken må gå rett oppover for å overlappe den første prikken.
Den øvre høyre skruen må roteres mot klokken. Se bildet nedenfor.
For #8:
Den røde laserprikken må gå oppover til venstre for å overlappe den første prikken
Skruen nederst til høyre må roteres med klokken. Se bildet nedenfor.
-
Vennligst stram mutteren etter justering av skruen ved å vri den med klokken.
|
Trinn 10
Dette trinnet vil lære deg å kontrollere strålens vertikale inngangsposisjon på inngangen til det tredje speilet ved hjelp av et OPA-verktøy.
-

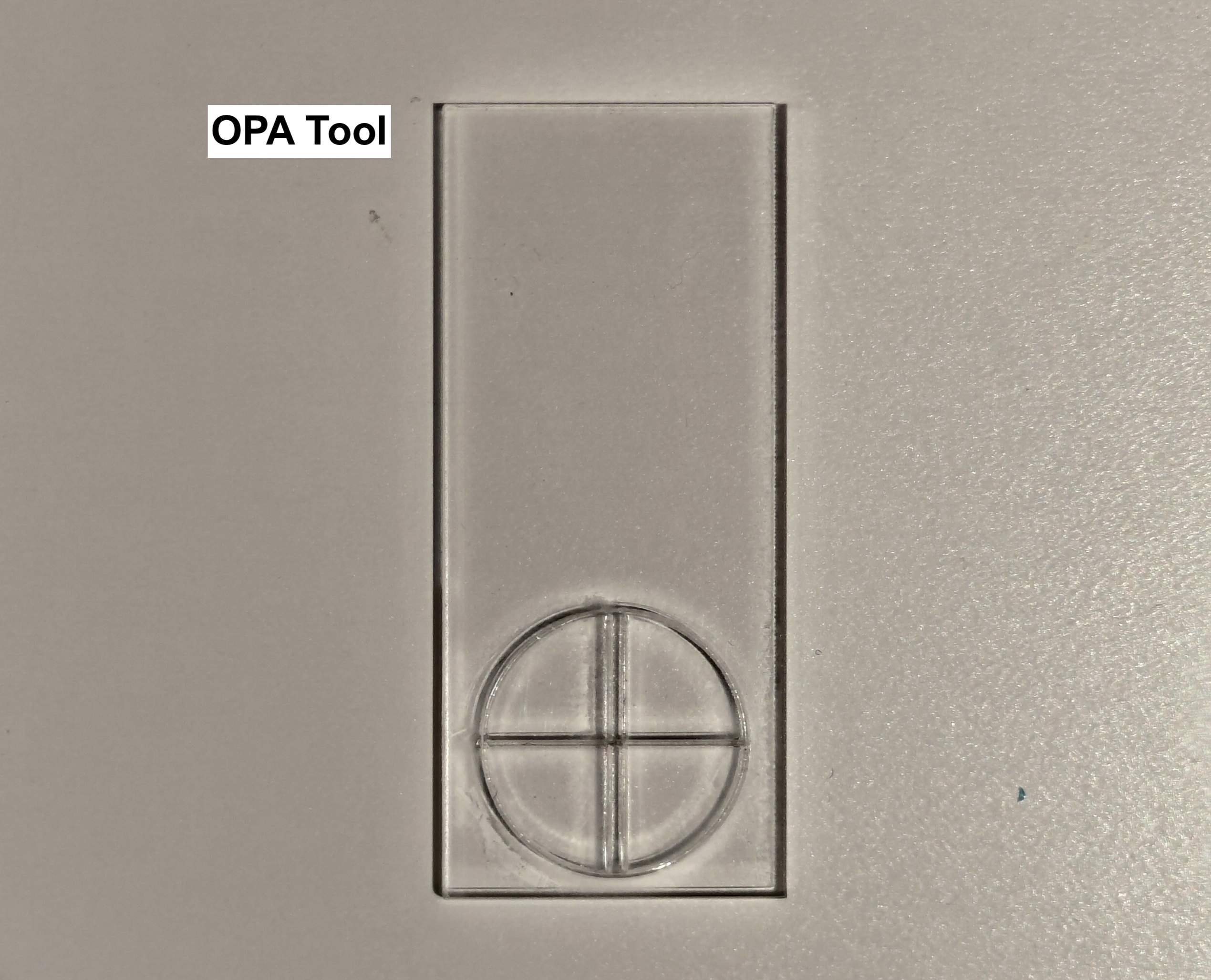

Vennligst bruk lenken for å laste ned filen og bruk en 3 mm transparent akrylplate for å gravere og skjære.

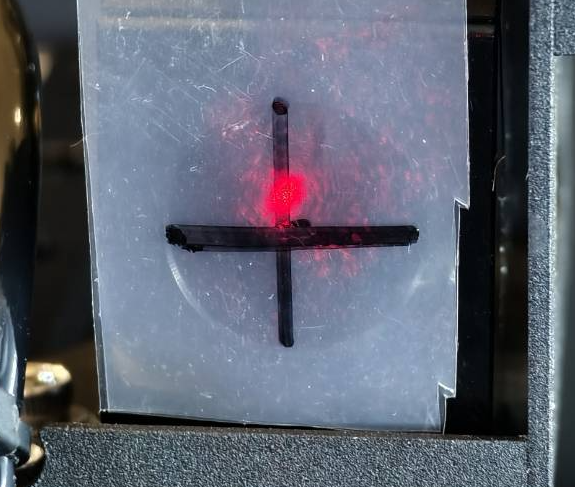

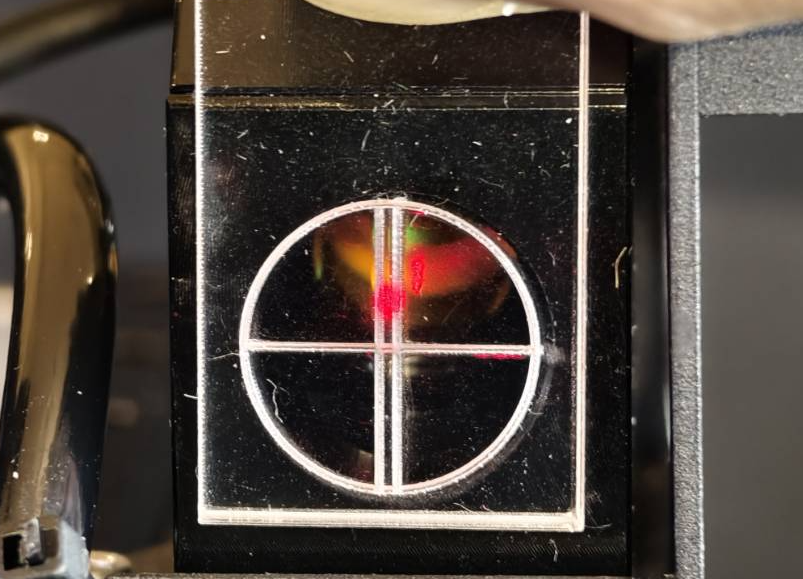

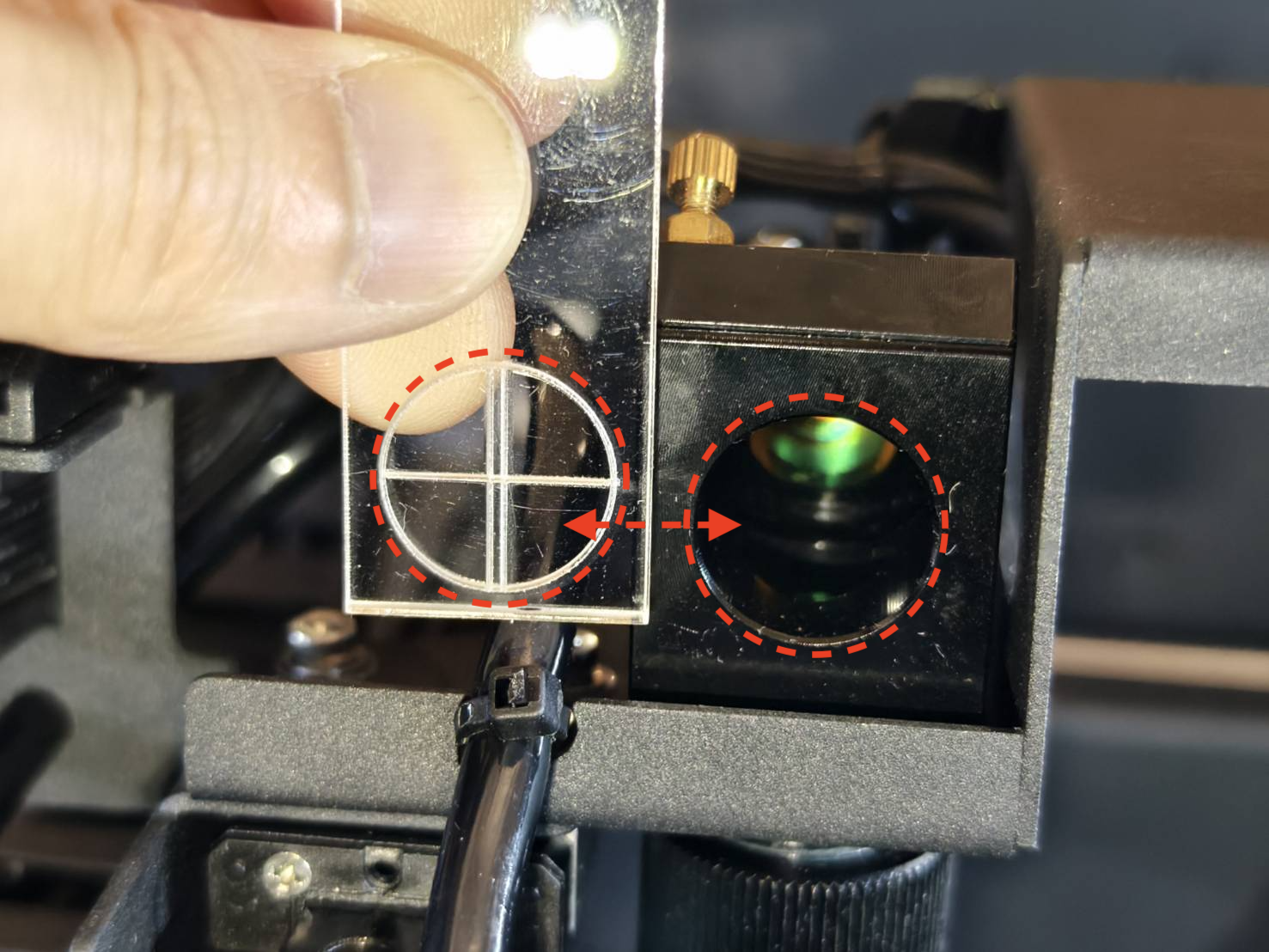

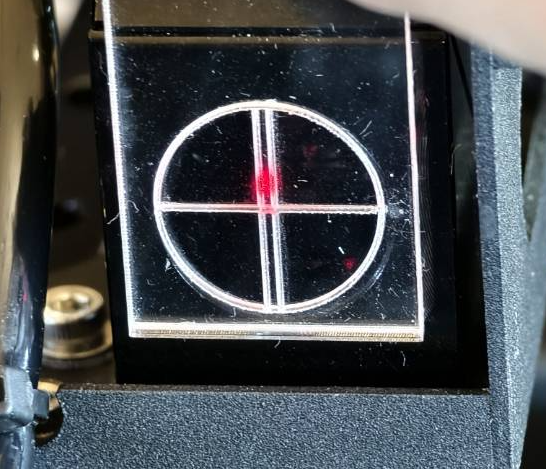

- Verktøyets sirkel vil samsvare med inngangen som vist på bildet nedenfor.
|
-
Hvis maskinen din ikke kan skjære gjennom noe område av arbeidsflaten, må du lage et midlertidig verktøy.

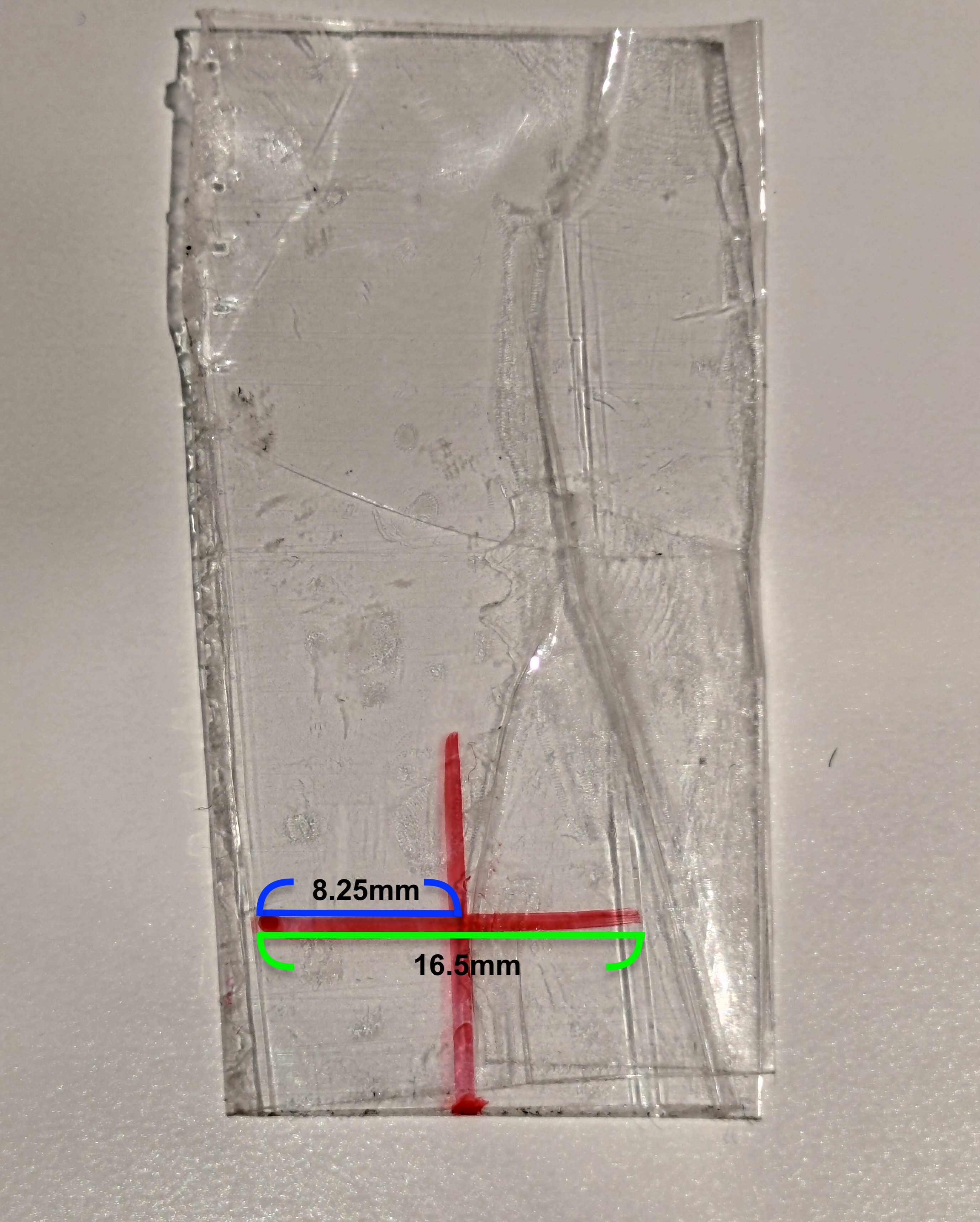

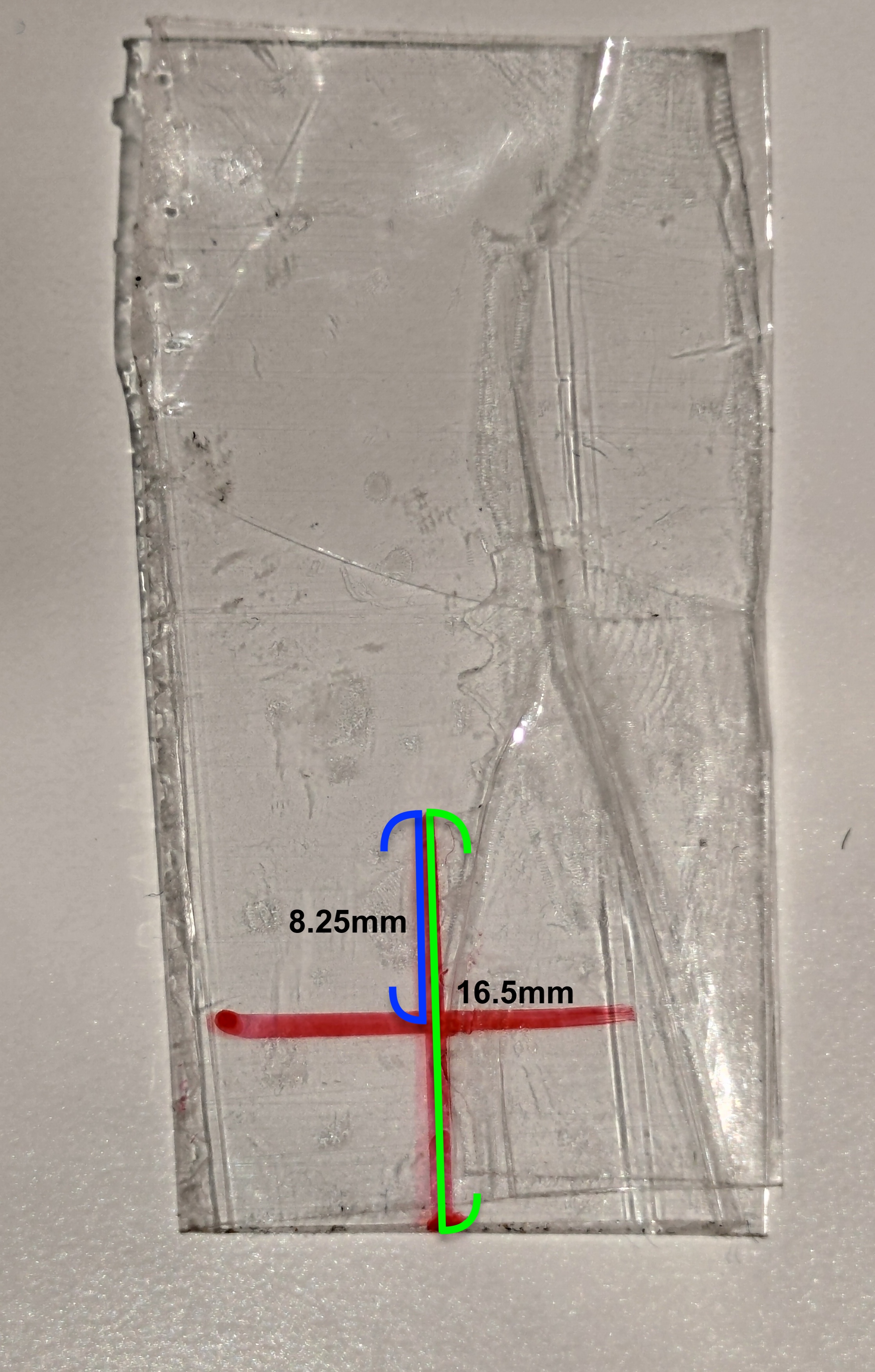

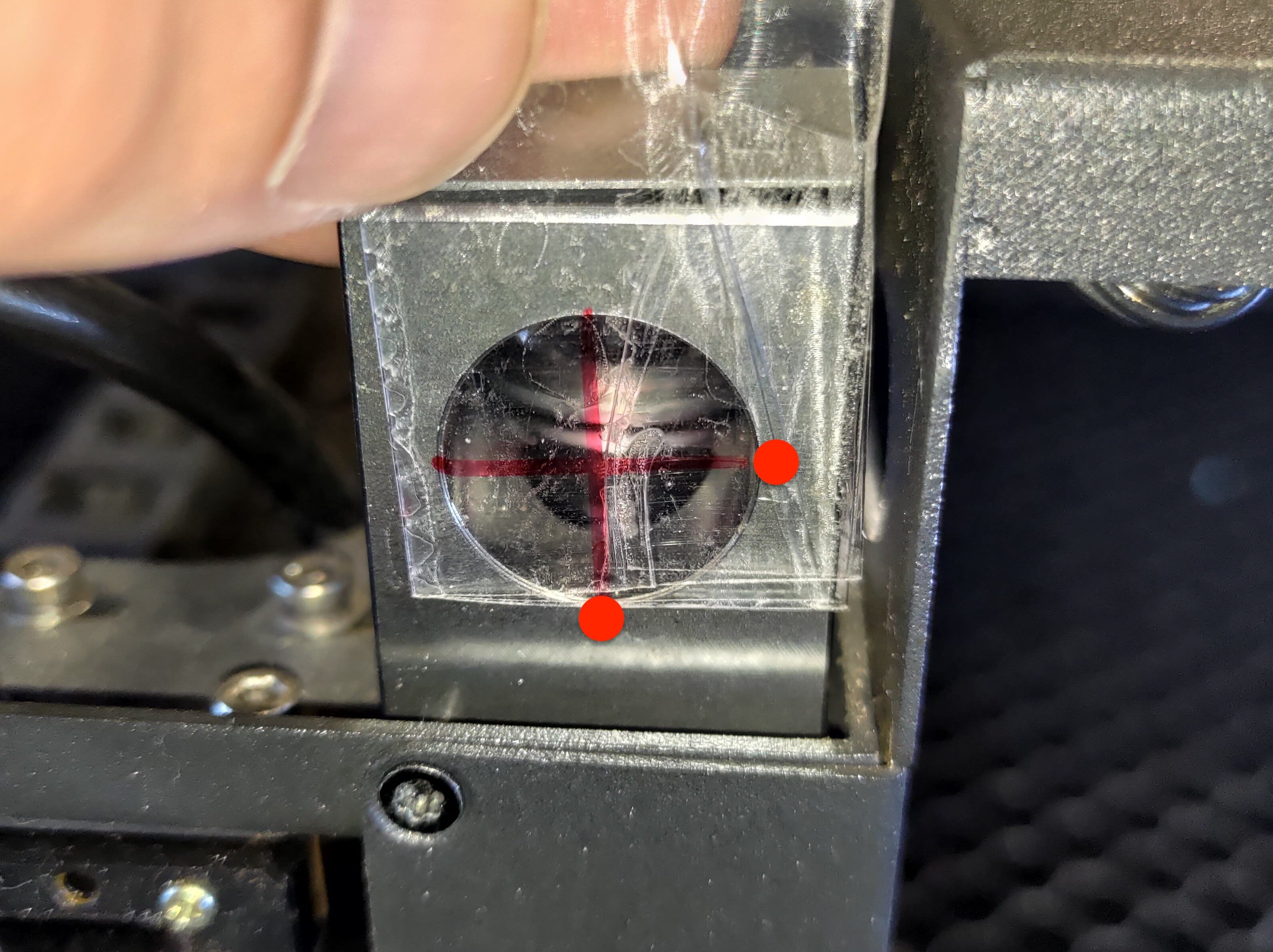

Bruk et stykke gjennomsiktig tape og brett det for å dekke den klebrige delen.

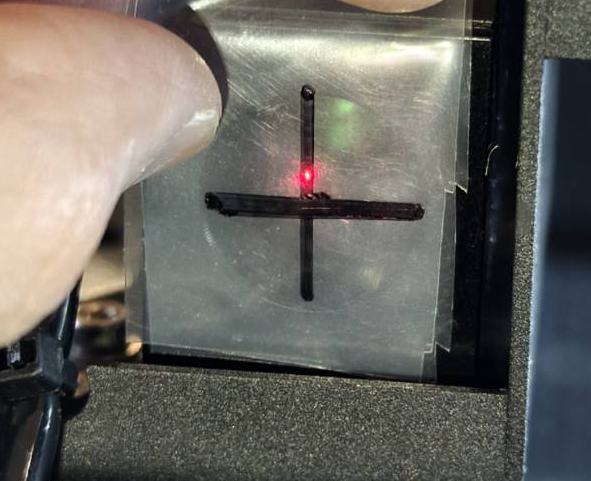

Tegn to linjer som vist på bildene nedenfor.

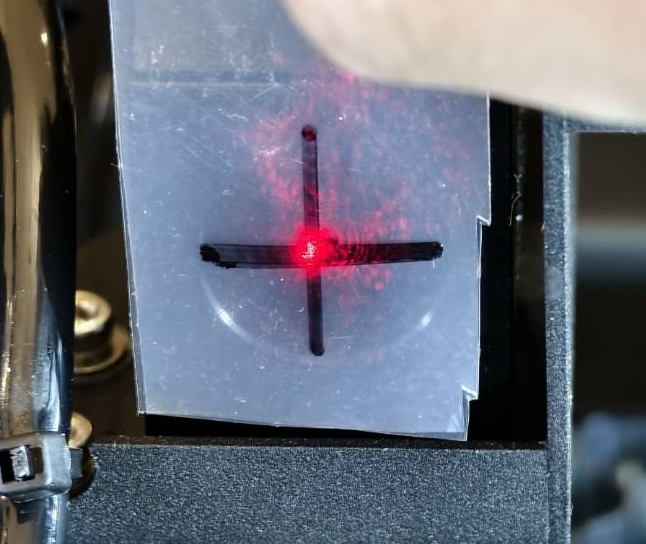

- Midten av linjene på tapen vil være sentrum av den runde åpningen.
(Det anbefales å markere to punkter som de røde prikkene på bildet nedenfor for å justere linjene på tapen.)
|

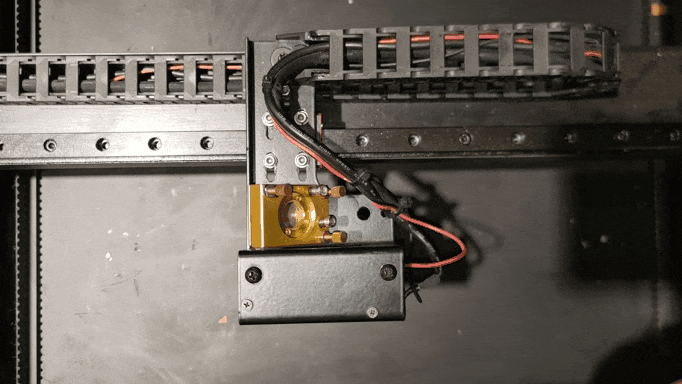

- Når du har verktøyet, flytt laserhodet til sentrum.

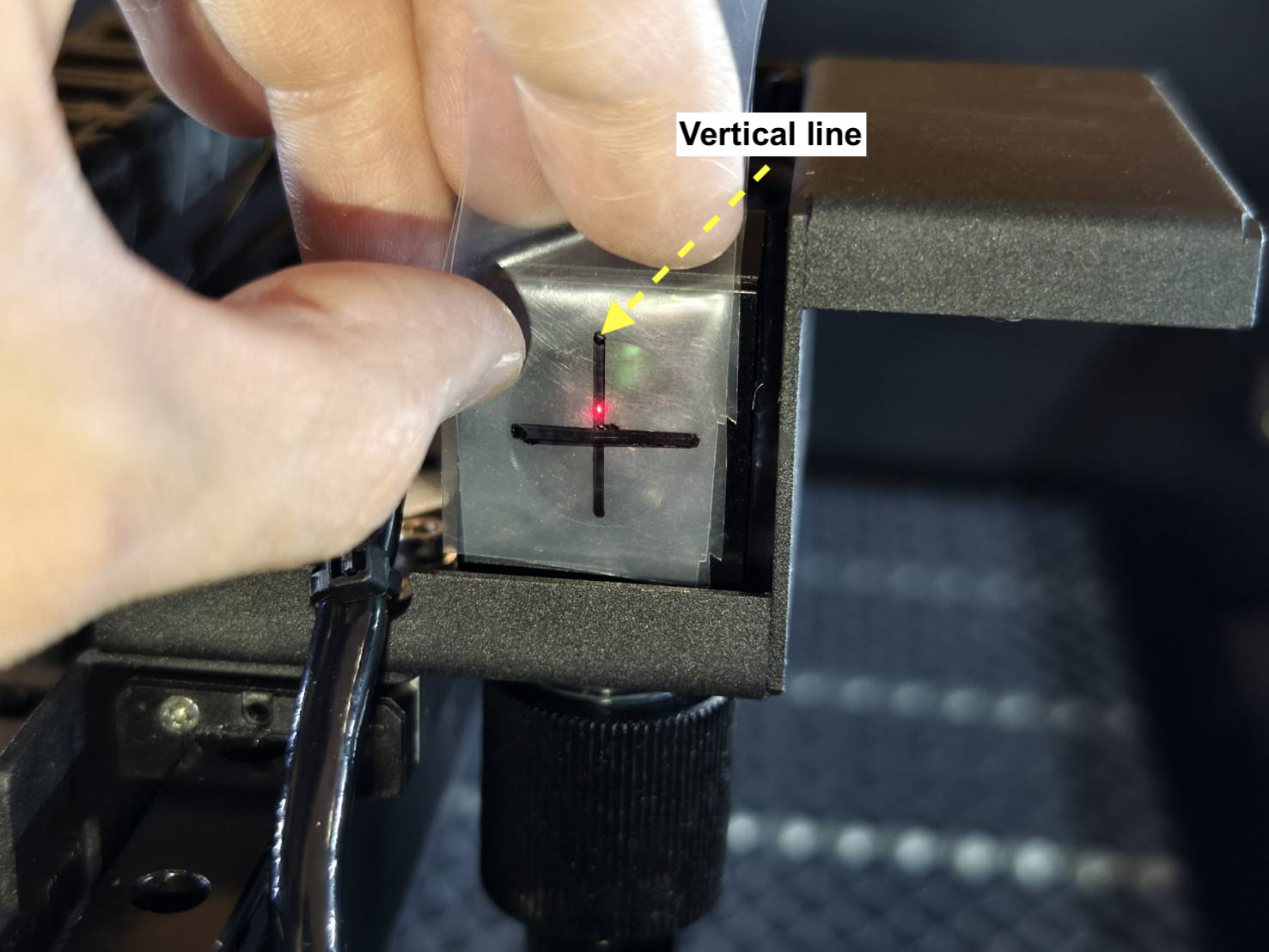

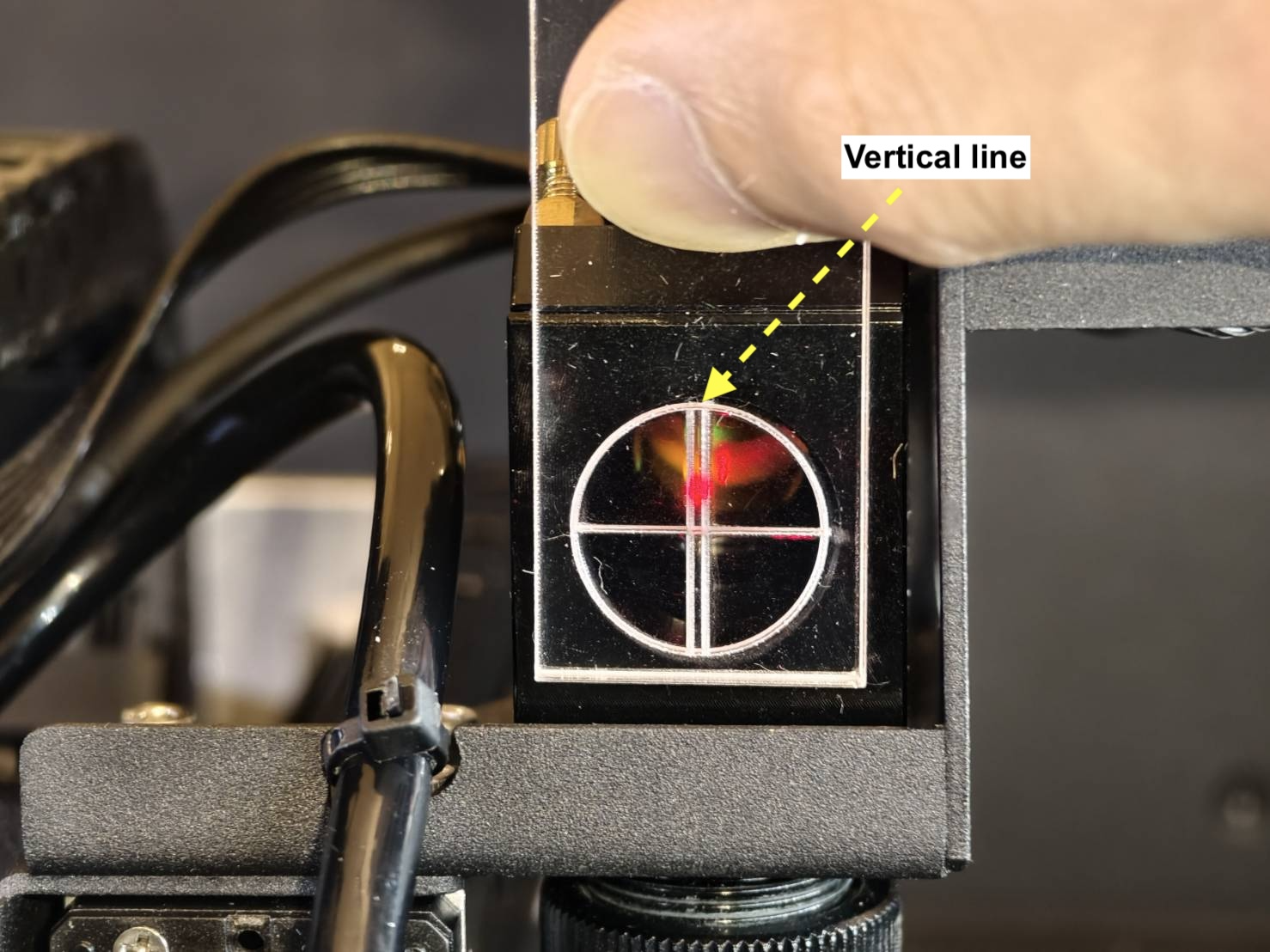

- Kontroller den vertikale linjen med verktøyet.

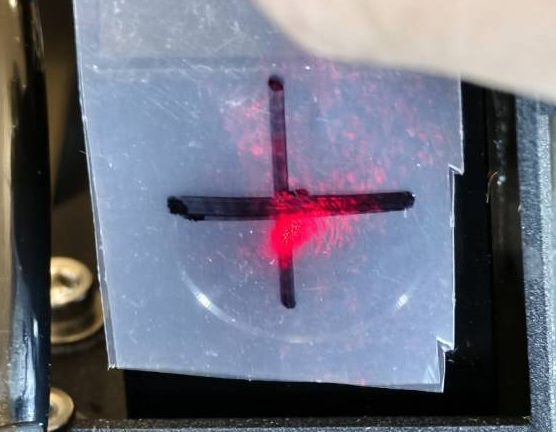

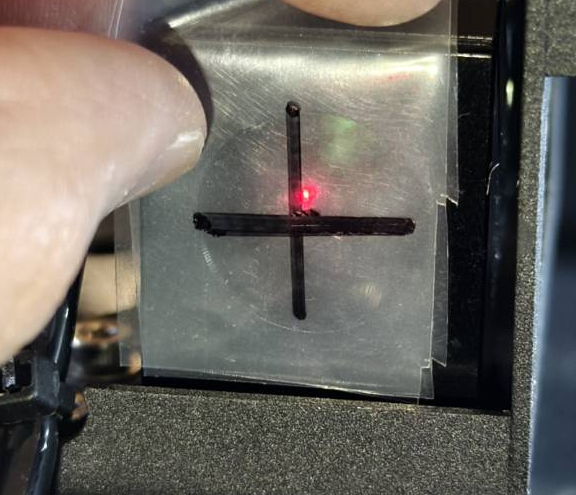

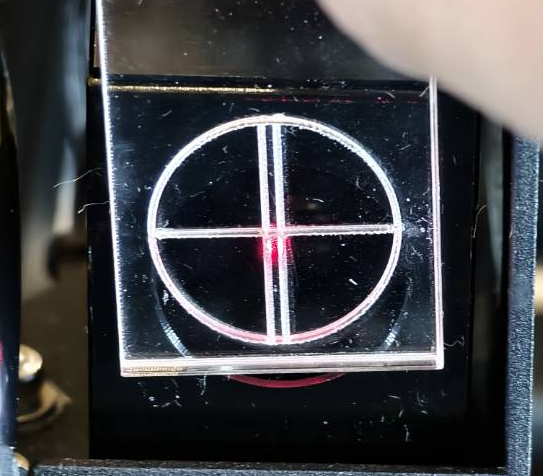

Juster verktøyets sirkel eller punkter med åpningen og sjekk posisjonen til den røde laserprikken.
Akryl
|
|
|
|

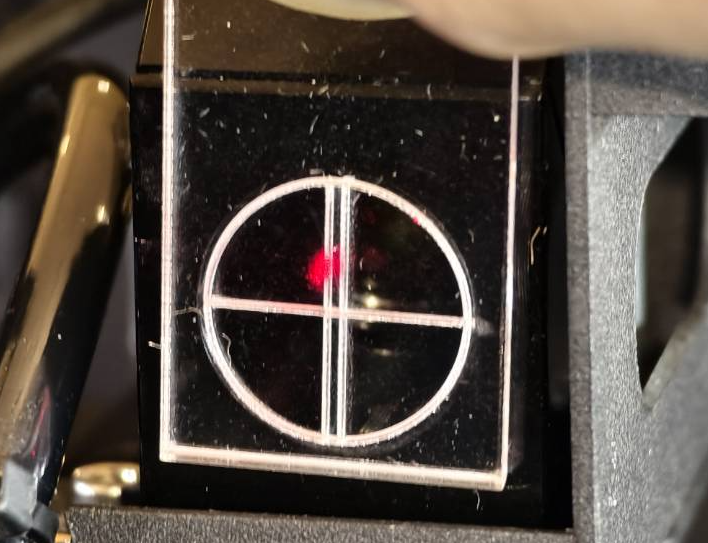

Godt eksempel
|
Dårlig eksempel
|
|
|
|
|
Vurder resultatet ditt og bestem neste handling:
Trinn 10.1
Hvis strålens vertikale bane ikke er i sentrum av verktøyet, kan du justere laserhodet for å forbedre det.
-

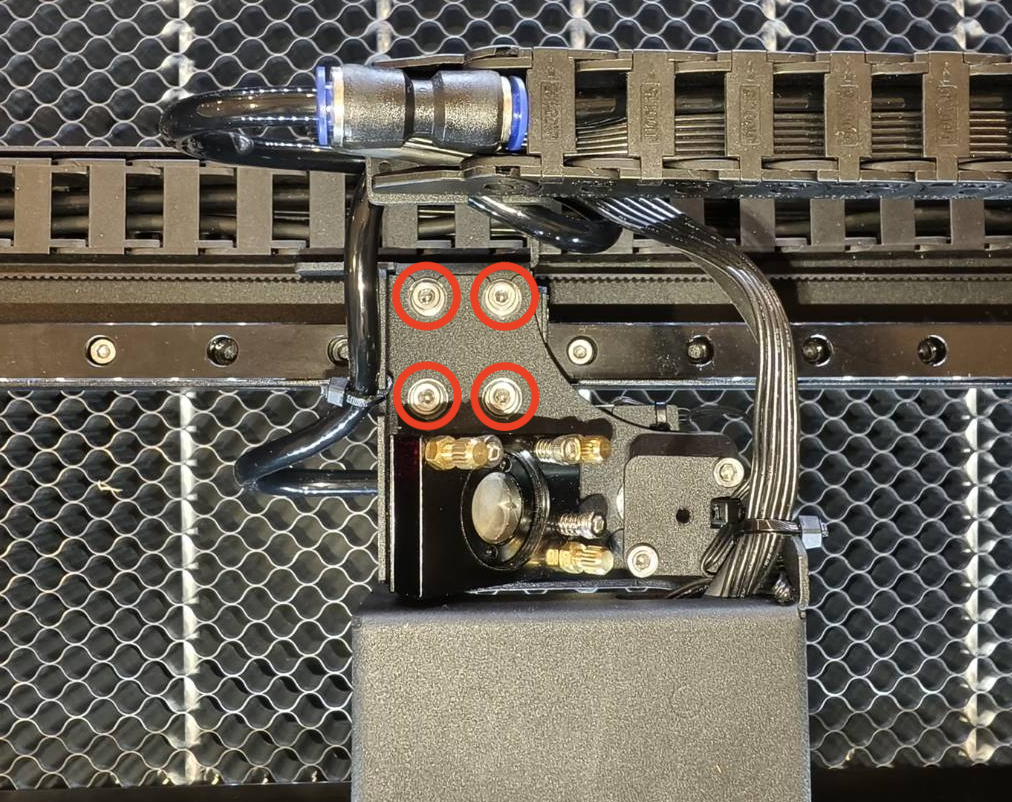

Løsne disse 4 skruene forsiktig, ikke fjern dem eller gjør dem for løse.
-
Etter at skruene er løsnet, kan hodet nå skyves inn eller ut.
- Skyv ut:
- Skyv inn:
-
Etter at du har flyttet hodet, skru skruene tilbake.
-

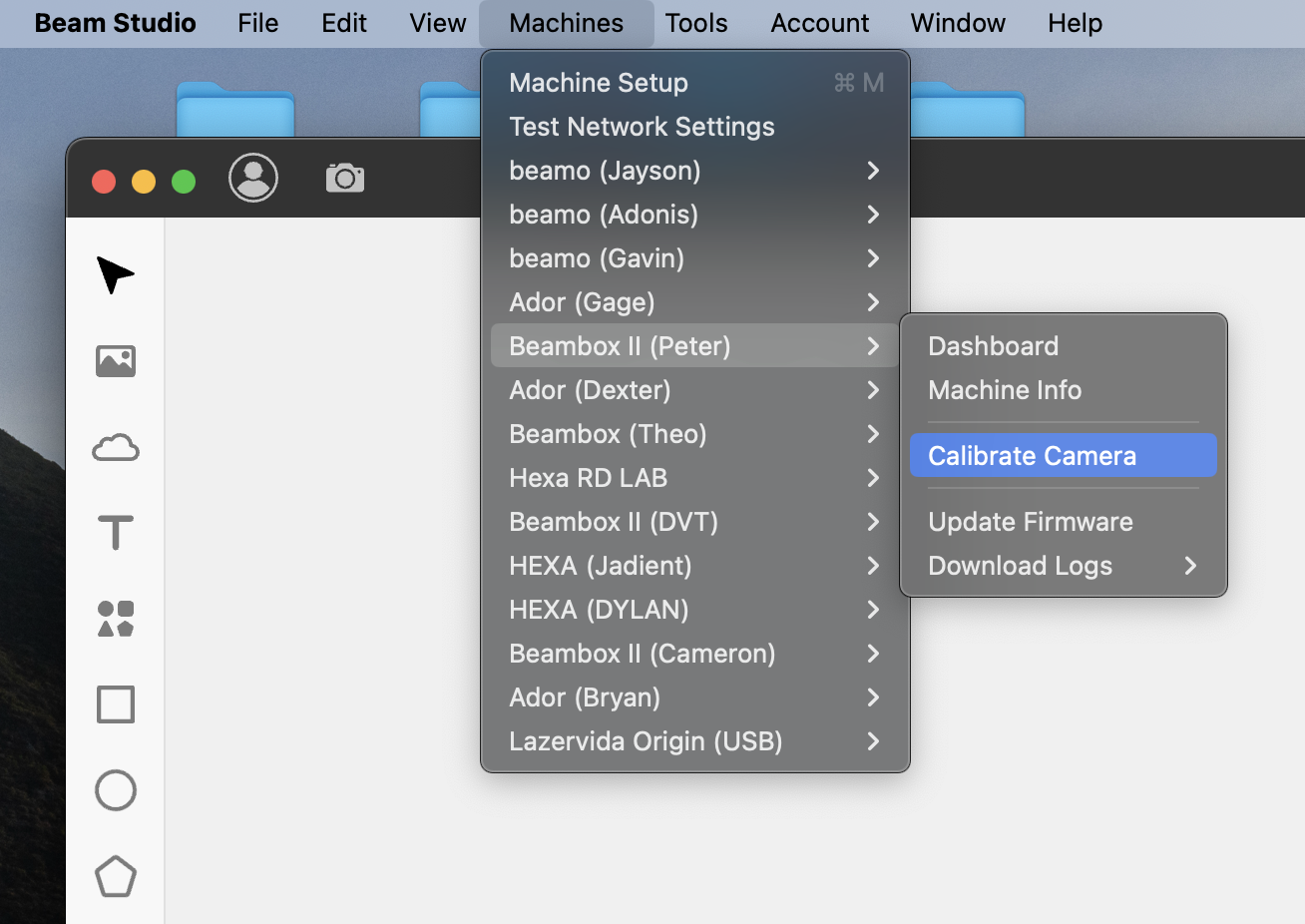

Vennligst utfør kamerakalibrering i Beam Studio.
(Dette kan gjøres som siste trinn etter at all justering av den optiske banen er fullført.)
|
Trinn 11
Etter den vertikale kontrollen, skal vi sjekke den horisontale posisjonen ved inngangen til det tredje speilet.
- Flytt laserhodet til midten.

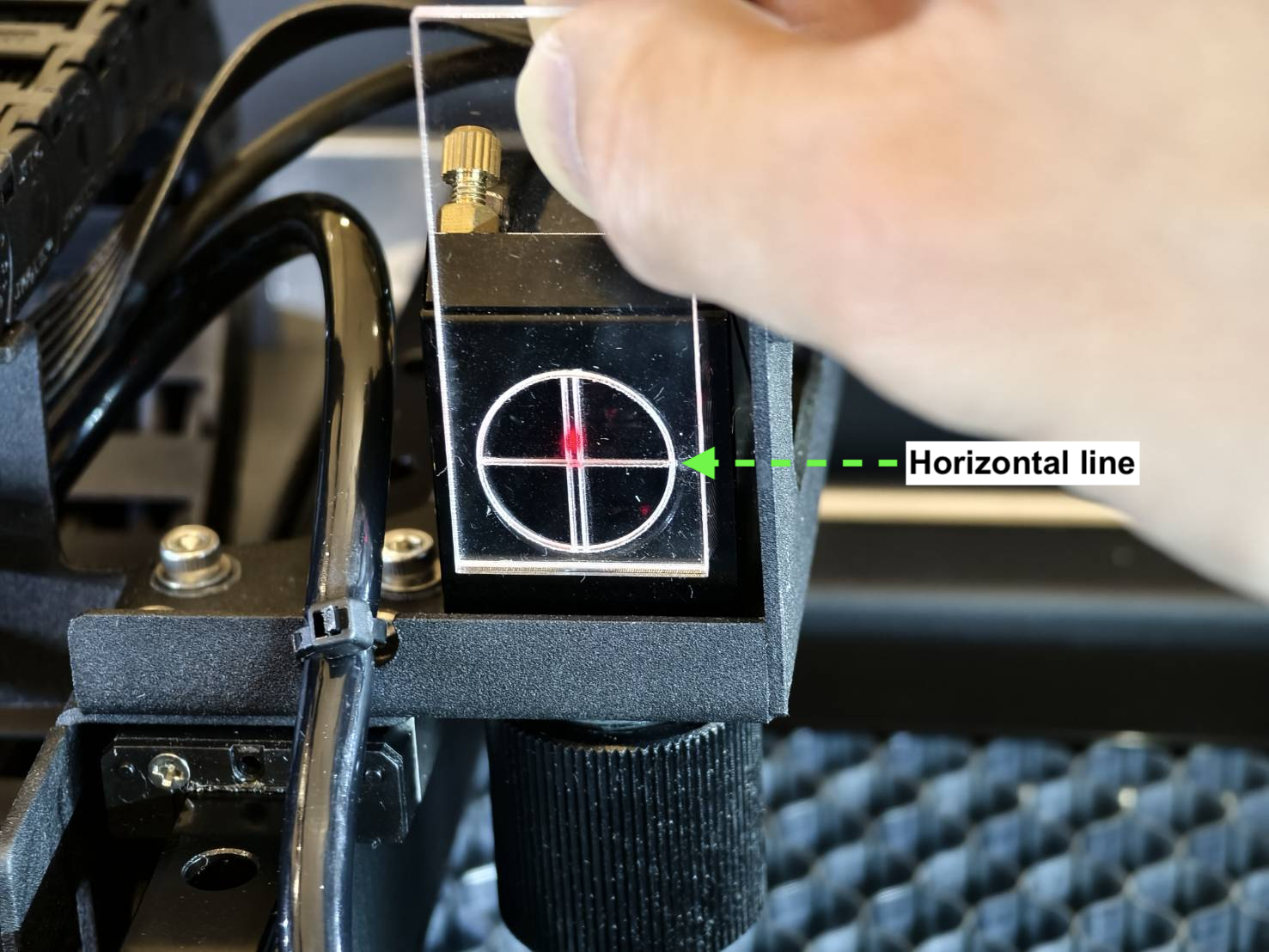

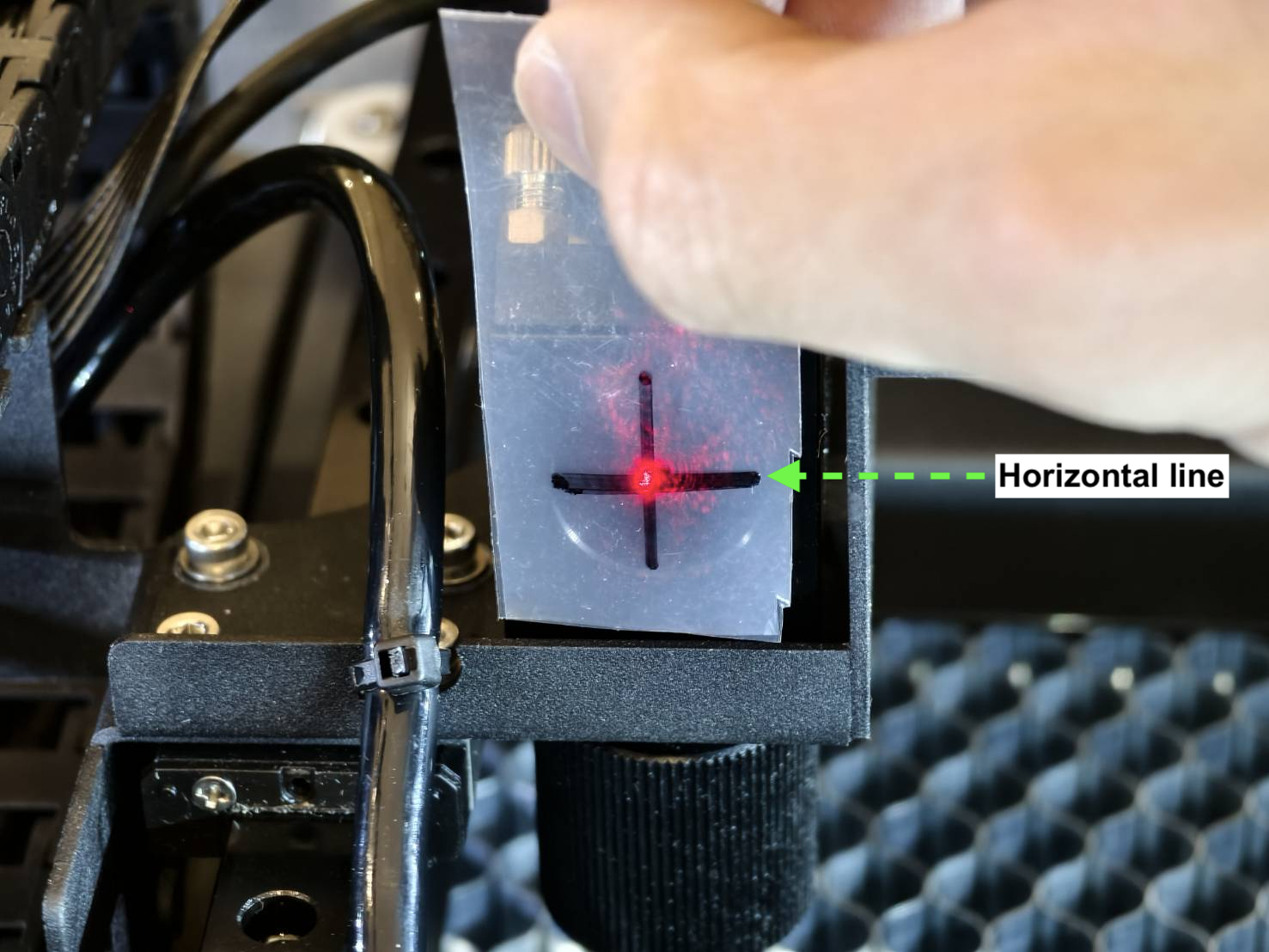

- Kontroller den horisontale linjen med verktøyet.
Juster verktøyets sirkel eller punkter med åpningen og sjekk posisjonen til den røde laserprikken.
Akryl
|
|
|
|

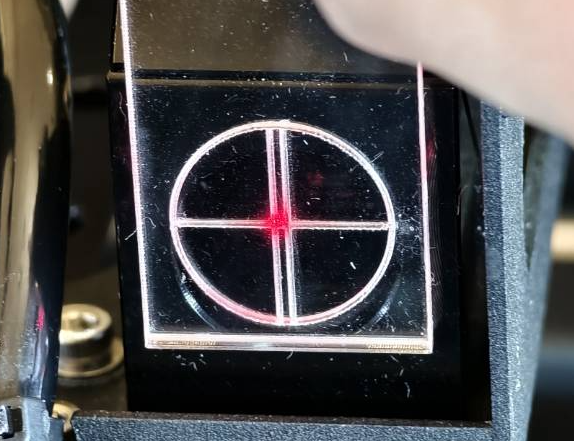

Bra - Sentrert
|
Akseptabelt - Over
|
Dårlig - Under
|
|
|
|
|
|
Vurder resultatet ditt og bestem neste handling:
- Godt eller akseptabelt resultat >> Trinn 12
|
-
Dårlig resultat >> Kontakt kundeservice
-
Mulig årsak:
- Laserstrålens vinkel er for mye ute av stilling og må justeres opp eller erstattes.
|
Trinn 12
Vi skal nå kontrollere banen fra det tredje speilet til dysespissen, som indikerer Z-aksens (vertikale) strålebane i midten av arbeidsflaten.

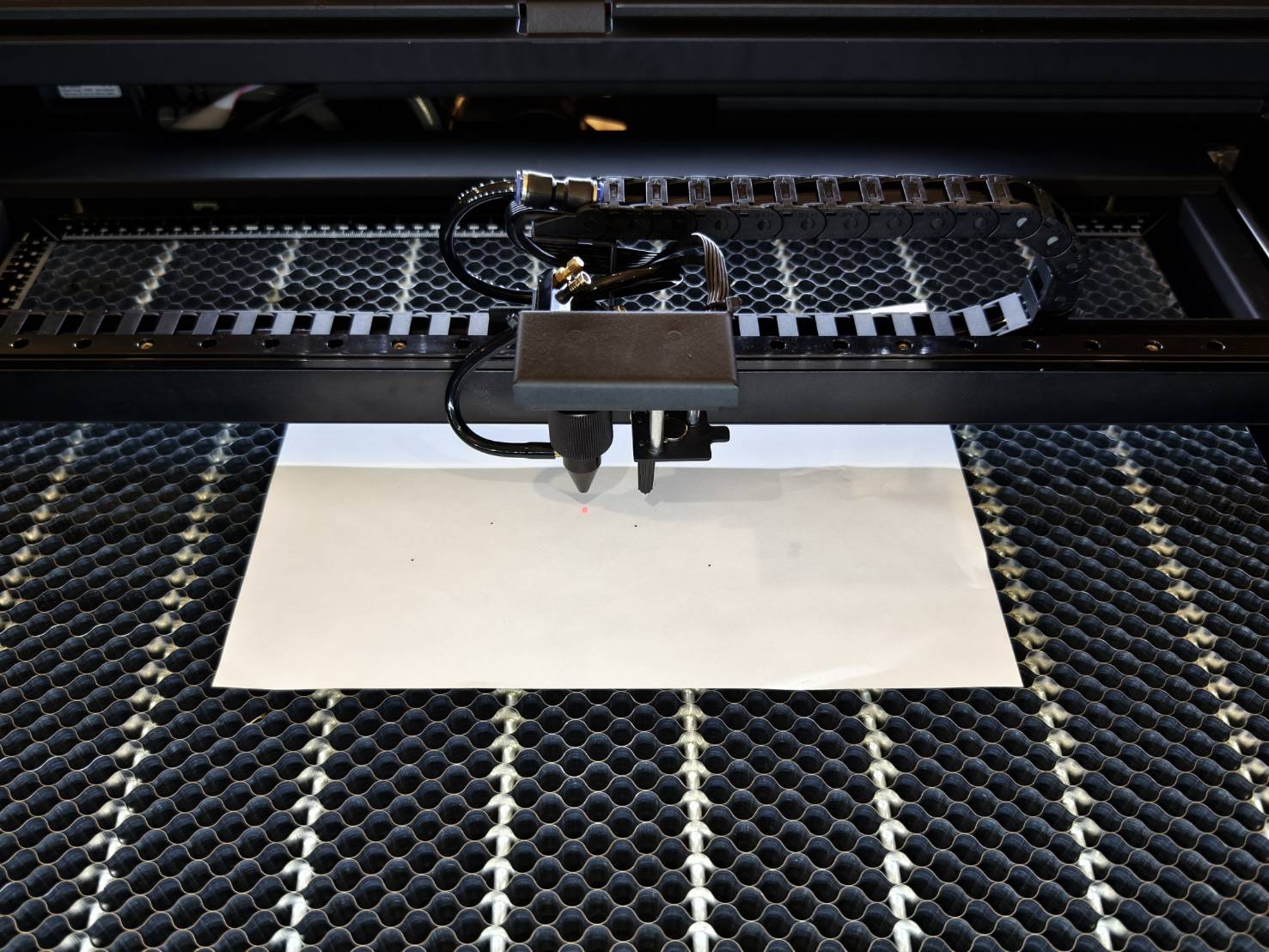

- Flytt laserhodet til midten av arbeidsflaten og plasser et papir under dysespissen.
Hev eller senk arbeidsflaten for å oppnå en avstand på omtrent 5 mm til 10 mm mellom papiret og dysespissen.

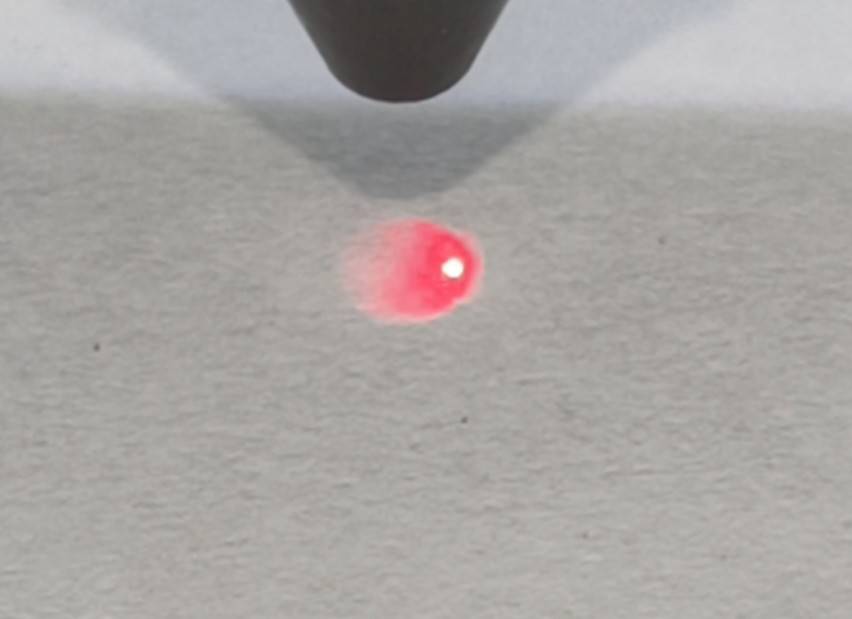

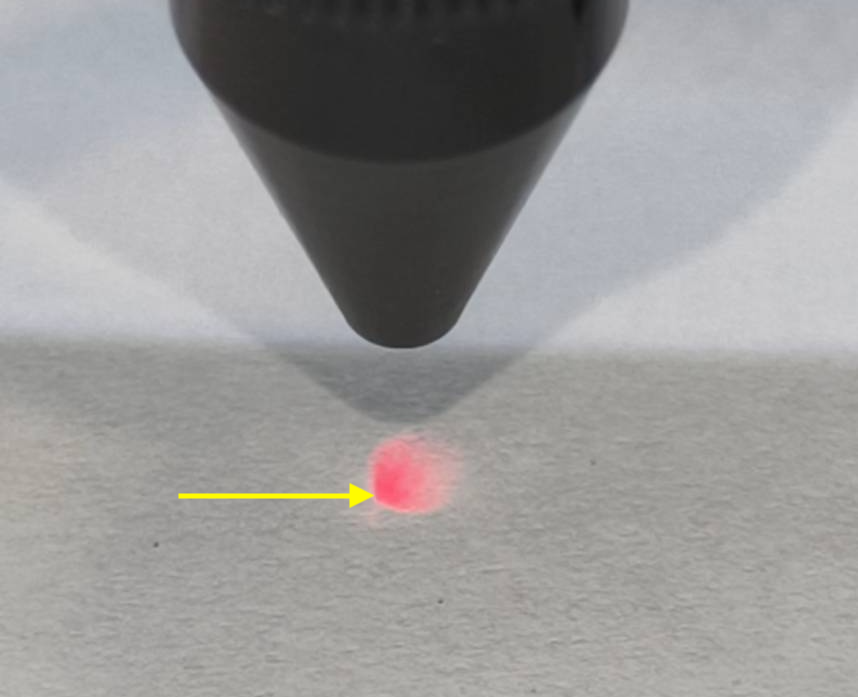

- Sjekk om et fokusert rødt laserpunkt eller rødt lys er synlig som vist på bildet nedenfor.

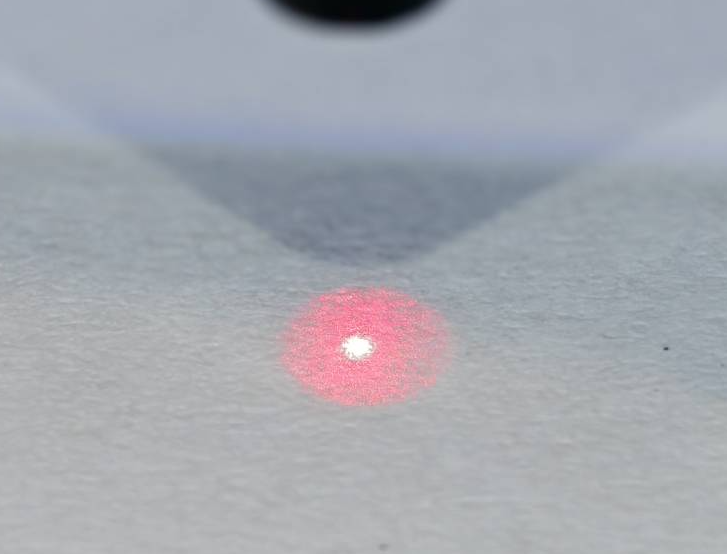

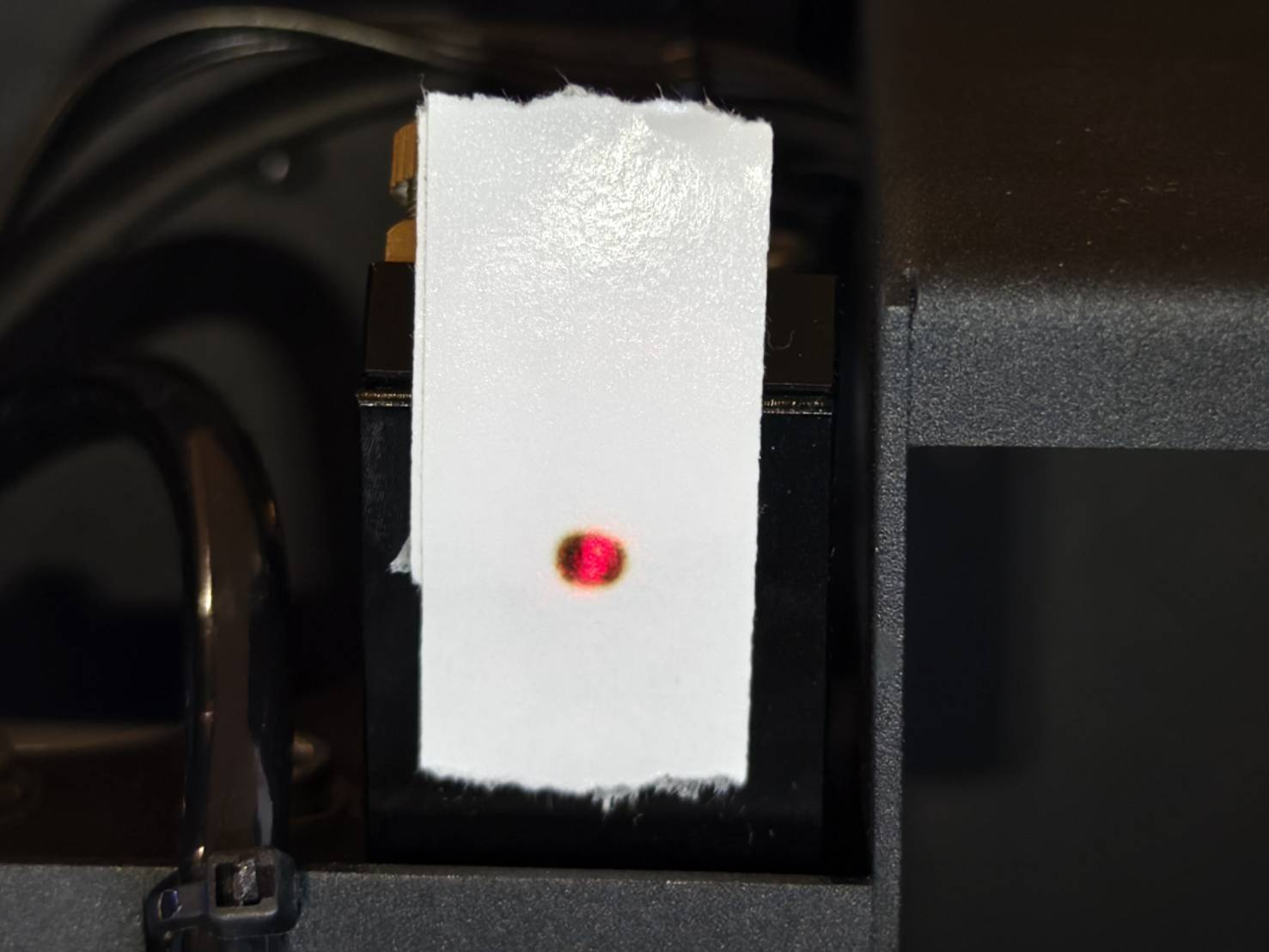

| Godt resultat - Sentrert |
Dårlig resultat - Ingen punkt |

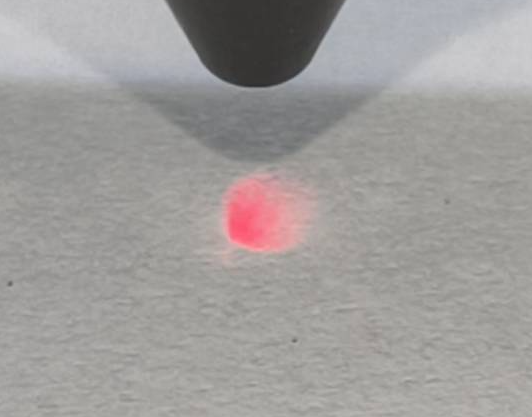

Dårlig resultat - Ikke sentrert |
 |
 |
 |
|
Vurder resultatet ditt og bestem neste handling:
Trinn 12.1
Hvis et fokusert punkt ikke kommer ut av dysen eller ingen punkt er synlig, er Z-aksebanen feiljustert og må justeres. Målet her er å flytte det fokuserte punktet til sentrum.
- Dette trinnet vil lære deg hvordan du justerer den vertikale banen fra det tredje speilet til arbeidsflaten ved å justere skruene på det tredje speilet.

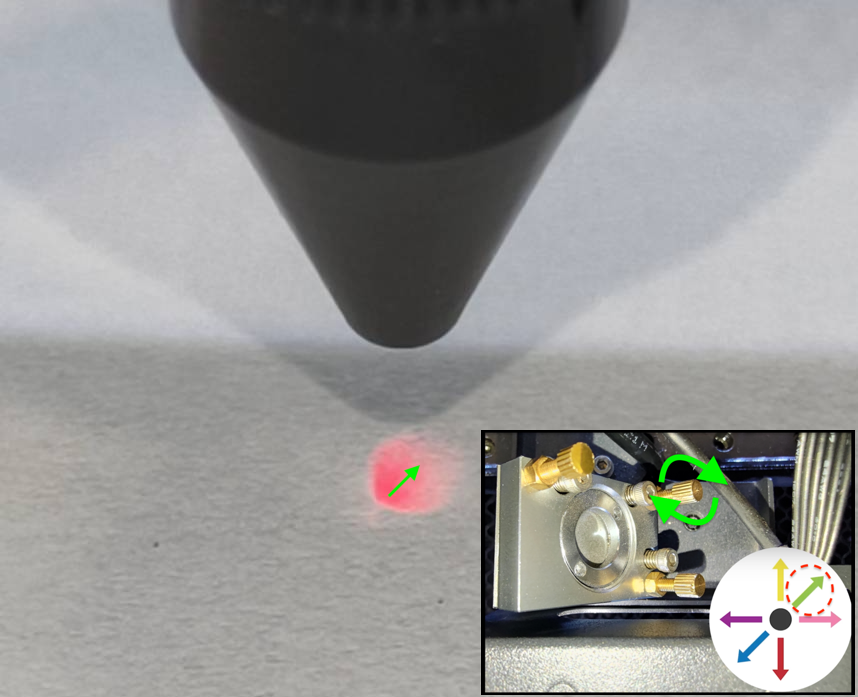

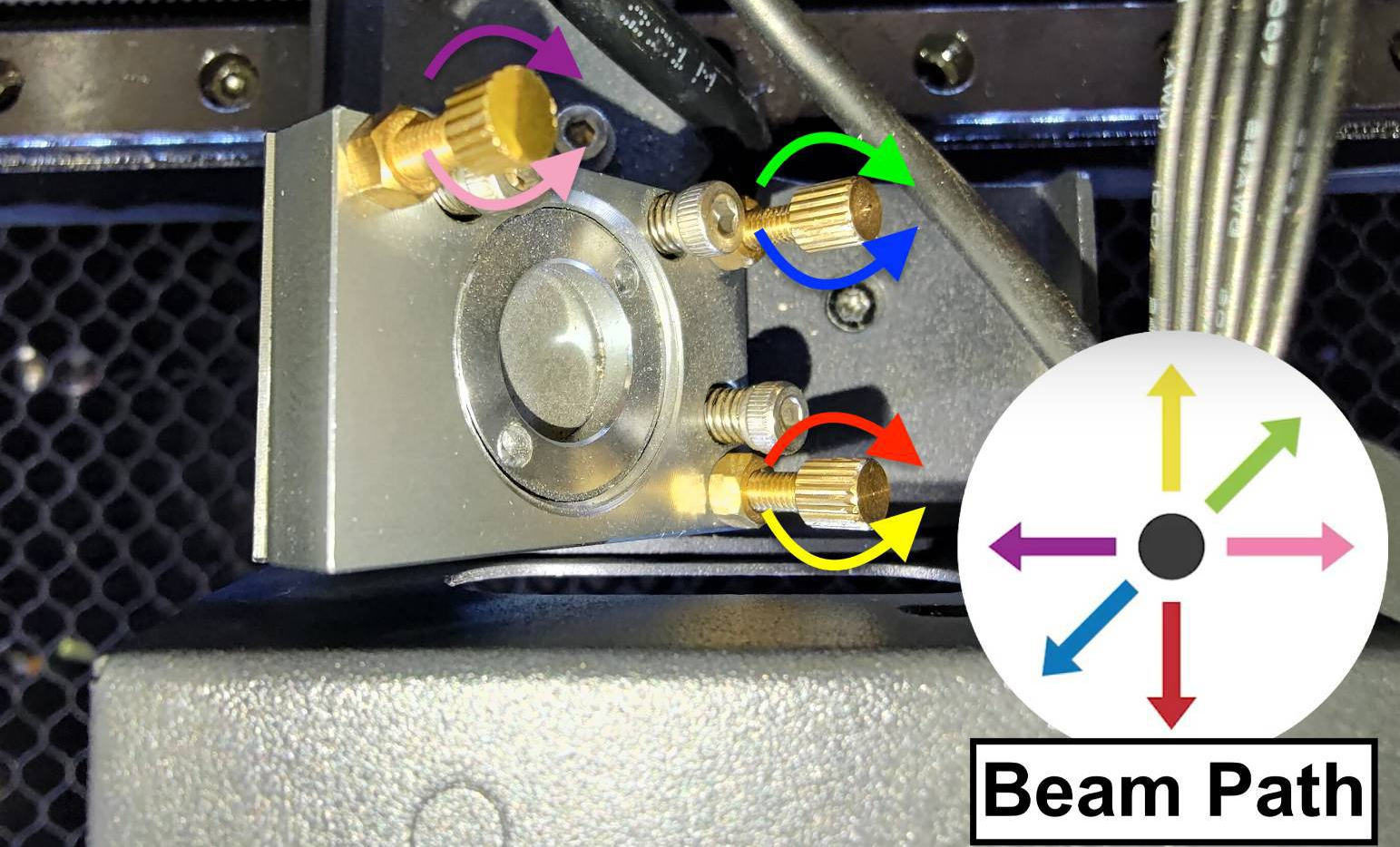

Det er tre skruer på det tredje speilet, og rotasjon av dem med eller mot klokken vil endre den vertikale strålebanen, noe som betyr at posisjonen til det lille punktet på tapen vil endre seg.
-
Lær hvordan du løsner mutteren riktig.
Bruk tangen til å holde skruen, løsne deretter mutteren med dobbelthodenøkkelen ved å vri den mot klokken.
|
- Hvordan bestemmer vi posisjonen til laserpunktet?
Hvis det fokuserte punktet mangler, kan du se det røde lyset hvor det sterkeste området indikerer posisjonen til punktet ditt.
| Eksempel |
- Lyset er sterkere, som vist på bildet, noe som indikerer at punktet skal være nederst til venstre.
|
 |
- For å flytte punktet til sentrum, må punktet gå opp og til høyre, så det anbefales å rotere skruen øverst til høyre med klokken.
|
 |
| Demonstrasjon |
|
|
-
Vennligst stram mutteren etter justering av skruen ved å vri den med klokken.
|
Vurder resultatet ditt og bestem neste handling:
- Justeringen er fullført uten problemer >> Trinn 13
|
-
Uansett hvordan jeg justerer, vises ikke punktet eller kan ikke sentreres >>
|
Trinn 13
Vi skal nå kontrollere banen fra det tredje speilet til dysespissen i det nedre høyre hjørnet av arbeidsflaten.
- Flytt laserhodet til det nedre høyre hjørnet av arbeidsflaten og plasser et papirark under dysespissen.
Hev eller senk arbeidsflaten for å oppnå en avstand på omtrent 5 mm til 10 mm mellom papiret og dysespissen.
- Sjekk om et fokusert rødt laserpunkt eller rødt lys er synlig som vist på bildet nedenfor.
| Godt resultat - Sentrert |
Dårlig resultat - Ingen punkt |
Dårlig resultat - Ikke sentrert |
|
|
|
|
Vurder resultatet ditt og bestem neste handling:
Trinn 13.1
Hvis du ikke ser et fokusert punkt som kommer ut av dysen, indikerer det at Z-aksebanen er feiljustert og må justeres.
Målet her er å flytte det fokuserte punktet til midten i det nedre høyre hjørnet.
- Dette trinnet vil lære deg hvordan du justerer den vertikale banen fra det tredje speilet til arbeidsflaten ved å justere skruene på det tredje speilet.
Det er tre skruer på det tredje speilet, og rotasjon av dem med eller mot klokken vil endre den vertikale strålebanen, noe som betyr at posisjonen til det lille punktet på tapen vil endre seg.
-
Lær hvordan du løsner mutteren riktig.
Bruk tangen til å holde skruen, løsne deretter mutteren med dobbelthodenøkkelen ved å vri den mot klokken.
|
- Hvordan bestemme posisjonen til laserpunktet?
Hvis det fokuserte punktet mangler, kan du se det røde lyset. Det sterkeste området indikerer posisjonen til punktet ditt.
| Eksempel |
- Lyset er sterkere som vist på bildet, og det indikerer at punktet skal være nederst til venstre.
|
|
- For å flytte punktet til sentrum, må punktet gå opp og til høyre, så det anbefales å rotere skruen øverst til høyre med klokken.
|
|
| Demonstrasjon |
|
|
-
Vennligst stram mutteren etter justering av skruen ved å vri den med klokken.
|
Vurder resultatet ditt og bestem neste handling:
- Justeringen er fullført uten problemer >> Trinn 14
|
-
Uansett hvordan jeg justerer, vises ikke punktet eller kan ikke sentreres >>
- Tilbake til Trinn 12.1 og sørg for at punktet er sentrert midt på arbeidsflaten.
- Etter justering, gå direkte til Trinn 14.
|
Trinn 14
Vi vil utføre den endelige kontrollen ved hjelp av tape og pulser for å se den faktiske CO2-laserbanen som starter fra midten av arbeidsflaten.
|
Trinnoversikt - Senter
|
-
Plasser en enkeltlags teip på dysetuppen, flytt laserhodet til midten av arbeidsflaten, lukk døren og utfør en enkelt puls.
- Demonstrasjon
|
-
Fjern teipen og kontroller om prikken er rund.
-
Godt eksempel - Sentrert og rund:
-
Akseptabelt eksempel - Rund, men litt utenfor sentrum:
-
Dårlige eksempler - Ikke rund:
|
Vurder resultatet ditt og bestem neste handling:
- Godt eller akseptabelt resultat >> Trinn 15
|
Trinn 14.1
Det er fortsatt en mulighet for at den røde laserbanen og den faktiske CO2-laserbanen ikke samsvarer 100%.
Dette betyr at selv om en rød prikk er perfekt justert, kan CO2-laserbanen fortsatt være forskjøvet.
Derfor må vi bruke den tradisjonelle metoden for å justere Z-aksebanen.
Demonstrasjon av arbeidsflyt:
-
Bestem posisjonen til den vertikale prikken og sikt mot skruen og dens rotasjonsretningen. Først må du kjenne til hele området som prikken kan bevege seg innenfor.
Det er faktisk det samme området som dysetuppen. Det pressede merket på teipen viser området.
- Finn deretter nummeret som tilsvarer din vertikale prikks posisjon.
-
Skjematisk diagram:
-
Lær hvordan du løsner mutteren riktig:
Bruk tangen til å holde skruen, løsne deretter mutteren med dobbelthodenøkkelen ved å vri den mot klokken.
|
For #1:
Den vertikale prikken må flyttes til høyre for å være rund og sentrert.
Når du står foran maskinen:
Skruen øverst til venstre må roteres mot klokken.
Se bildet nedenfor.
For #2:
Den vertikale prikken må flyttes ned og til høyre for å være rund og sentrert.
Når du står foran maskinen:
Den øvre venstre skruen må roteres mot klokken for å flytte prikken til høyre.
Den nedre høyre skruen må roteres med klokken for å flytte prikken ned.
Se bildet nedenfor.
For #3:
Den vertikale prikken må flyttes ned for å være rund og sentrert.
Når du står foran maskinen:
Den nedre høyre skruen må roteres med klokken for å flytte prikken ned.
Se bildet nedenfor.
For #4:
Den vertikale prikken må flyttes ned og til venstre for å være rund og sentrert.
Når du står foran maskinen:
Den øvre høyre skruen må roteres mot klokken.
Se bildet nedenfor.
For #5:
Den vertikale prikken må flyttes til venstre for å være rund og sentrert.
Når du står foran maskinen:
Den øvre venstre skruen må roteres med klokken.
Se bildet nedenfor.
For #6:
Den vertikale prikken må flyttes opp og til venstre for å være rund og sentrert.
Når du står foran maskinen:
Den øvre venstre skruen må roteres med klokken for å flytte prikken til venstre.
Den nedre høyre skruen må roteres mot klokken for å flytte prikken opp.
Se bildet nedenfor.
For #7:
Den vertikale prikken må flyttes opp for å være rund og sentrert.
Når du står foran maskinen:
Den nedre høyre skruen må roteres mot klokken for å flytte prikken opp.
Se bildet nedenfor.
For #8:
Den vertikale prikken må flyttes opp og til høyre for å være rund og sentrert.
Når du står foran maskinen:
Den øvre høyre skruen må roteres med klokken.
Se bildet nedenfor.
|
- Når du er ferdig med å justere skruen, må du påføre ny tape og lage en ny puls for å se prikkens posisjon.
-
Demonstrasjon av arbeidsflyt:
- Hvis du har problemer med å bruke denne metoden, kan du bruke den røde prikken for å finne den omtrentlige plasseringen av den faktiske CO2-banen og deretter lage en puls.
-
Vennligst stram mutteren etter justering av skruen ved å vri den med klokken.
|
Trinn 15
Vi vil kontrollere den siste posisjonen ved hjelp av teip og pulser for å se den faktiske CO2-laserbanen i nederste høyre hjørne av arbeidsflaten.
|
Trinn-oversikt - Nederste høyre
|
-
Plasser en enkeltlags teip på munnstykket, flytt laserhodet til nederste høyre hjørne av arbeidsflaten, lukk døren, og deretter utfør en enkelt puls.
-
Demonstrasjon
|
-
Fjern teipen og kontroller om prikken er rund.
-
Godt eksempel - Sentrert og rund:
-
Akseptabelt eksempel - Rund, men litt utenfor sentrum:
-
Dårlige eksempler - Ikke rund:
|
Vurder resultatet ditt og bestem neste handling:
Trinn 15.1
Det er fortsatt en mulighet for at den røde laserbanen og den faktiske CO2-laserbanen ikke samsvarer 100%.
Dette betyr at selv om en rød prikk er perfekt justert, kan CO2-laserbanen fortsatt være forskjøvet.
Derfor må vi bruke den tradisjonelle metoden for å justere Z-aksebanen.
Arbeidsflytdemonstrasjon
-
Bestem posisjonen til den vertikale prikken og sikt mot skruen og dens rotasjonsretningen. Først må du kjenne til hele området som prikken kan bevege seg innenfor.
Det er faktisk det samme området som dysetuppen. Det pressede merket på teipen viser området.
- Finn deretter nummeret som tilsvarer din vertikale prikks posisjon.
-
Skjematisk diagram:
-
Lær hvordan du løsner mutteren riktig:
Bruk tangen til å holde skruen, løsne deretter mutteren med dobbelthodenøkkelen ved å vri den mot klokken.
|
For #1:
Den vertikale prikken må flyttes til høyre for å være rund og sentrert.
Når du står foran maskinen:
Skruen øverst til venstre må roteres mot klokken.
Se bildet nedenfor.
For #2:
Den vertikale prikken må flyttes ned og til høyre for å være rund og sentrert.
Når du står foran maskinen:
Den øvre venstre skruen må roteres mot klokken for å flytte prikken til høyre.
Den nedre høyre skruen må roteres med klokken for å flytte prikken ned.
Se bildet nedenfor.
For #3:
Den vertikale prikken må flyttes ned for å være rund og sentrert.
Når du står foran maskinen:
Den nedre høyre skruen må roteres med klokken for å flytte prikken ned.
Se bildet nedenfor.
For #4:
Den vertikale prikken må flyttes ned og til venstre for å være rund og sentrert.
Når du står foran maskinen:
Den øvre høyre skruen må roteres mot klokken.
Se bildet nedenfor.
For #5:
Den vertikale prikken må flyttes til venstre for å være rund og sentrert.
Når du står foran maskinen:
Den øvre venstre skruen må roteres med klokken.
Se bildet nedenfor.
For #6:
Den vertikale prikken må flyttes opp og til venstre for å være rund og sentrert.
Når du står foran maskinen:
Den øvre venstre skruen må roteres med klokken for å flytte prikken til venstre.
Den nedre høyre skruen må roteres mot klokken for å flytte prikken opp.
Se bildet nedenfor.
For #7:
Den vertikale prikken må flyttes opp for å være rund og sentrert.
Når du står foran maskinen:
Den nedre høyre skruen må roteres mot klokken for å flytte prikken opp.
Se bildet nedenfor.
For #8:
Den vertikale prikken må flyttes opp og til høyre for å være rund og sentrert.
Når du står foran maskinen:
Den øvre høyre skruen må roteres med klokken.
Se bildet nedenfor.
|
- Når du er ferdig med å justere skruen, må du påføre ny tape og lage en ny puls for å se prikkens posisjon.
-
Demonstrasjon av arbeidsflyt:
- Hvis du har problemer med å bruke denne metoden, kan du bruke den røde prikken for å finne den omtrentlige plasseringen av den faktiske CO2-banen og deretter lage en puls.
-
Vennligst stram mutteren etter justering av skruen ved å vri den med klokken.
|
Vurder resultatet ditt og bestem neste handling:
- Justeringen er fullført uten problemer >> Trinn 14 (Kontroller senterprikken på nytt)
|
Samle teip med brennmerker (trinn 16)
Vennligst samle brennmerkene for følgende posisjon.
- Samle merket fra det første speilet.
Plasser en tolagstape på den røde lysemitteren slik at den danner en 90 graders vinkel mot strålen og lag 5 pulser.
- Lim resultatet på et ark og noter plasseringen.
|
- Samle merkene fra første til andre speil.
Plasser en tolagstape på det andre speilet slik at den danner en 90 graders vinkel mot strålen. Lag 3 pulser i øvre venstre hjørne og 3 pulser til i nedre venstre hjørne.
- Lim resultatet på et ark og noter plasseringen.
|
- Samle inngangsmerkene fra andre til tredje speil.
Plasser en tolagstape på det tredje speilet slik at den danner en 90 graders vinkel mot strålen. Lag 3 pulser på midten av venstre side og 3 pulser til på midten av høyre side.
- Lim resultatet på et ark og noter plasseringen.
|
- Samle merket fra sentrum av dysetuppen.
Plasser en ettlags tape på dysetuppen, flytt laserhodet til midten av arbeidsflaten og lag én puls.
- Lim resultatet på et ark og noter plasseringen.
|
- Samle merket fra dysetuppen nederst til høyre.
Plasser en ettlags tape på dysetuppen, flytt laserhodet til nederste høyre hjørne av arbeidsflaten, og lag én puls.
- Lim resultatet på et ark og noter plasseringen.
|
- Samle inngangsmerkene fra andre til tredje speil, fra øverst til venstre til øverst til høyre.
Plasser en tolagstape på det tredje speilet slik at den danner en 90 graders vinkel mot strålen. Lag 3 pulser øverst til venstre og 3 pulser til øverst til høyre.
- Lim resultatet på et ark og noter plasseringen.
|
- Samle inngangsmerkene fra andre til tredje speil, fra nederst til venstre til nederst til høyre.
Plasser en tolagstape på det tredje speilet slik at den danner en 90 graders vinkel mot strålen. Lag 3 pulser nederst til venstre og 3 pulser til nederst til høyre.
- Lim resultatet på et ark og noter plasseringen.
|
-

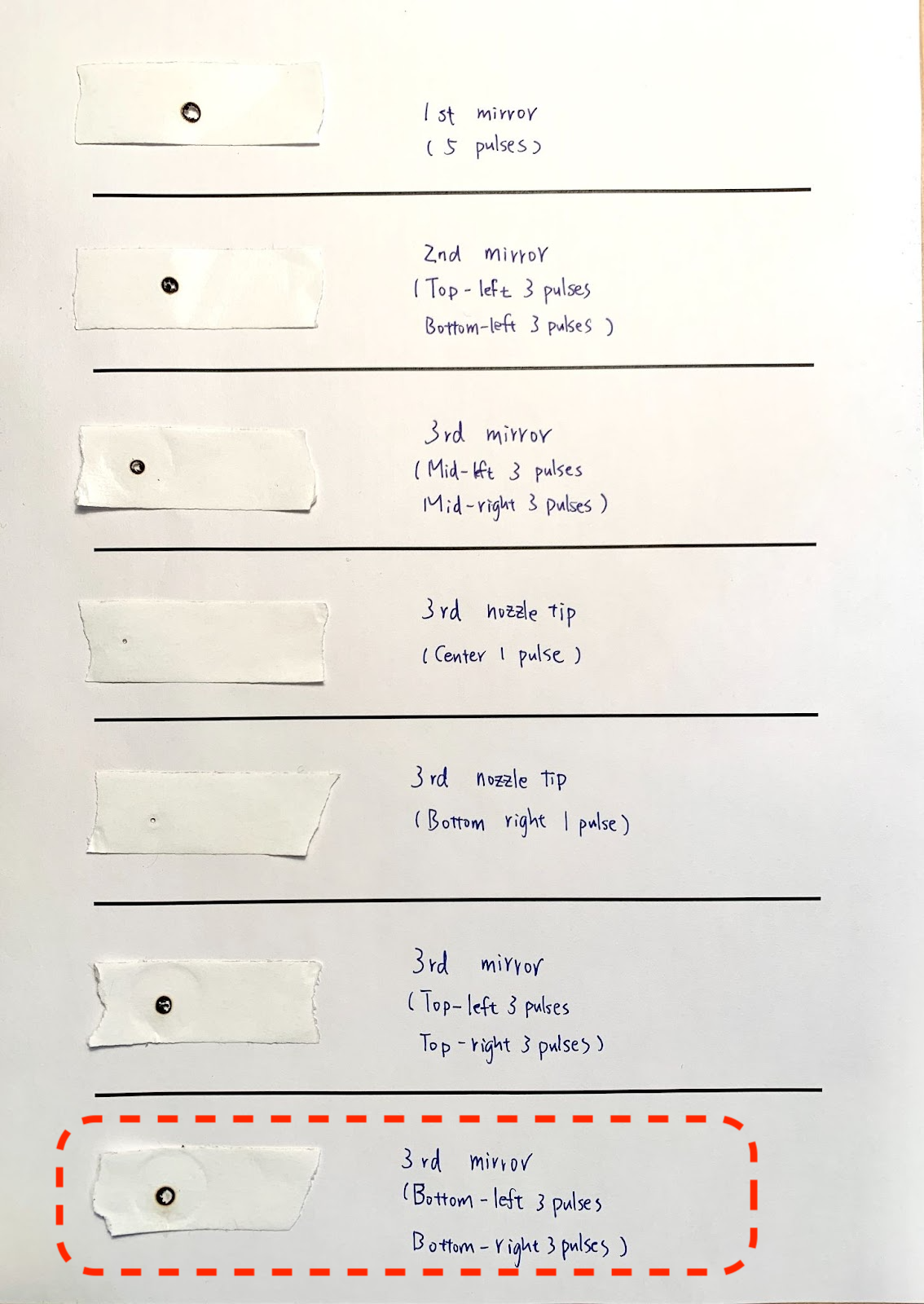

Til slutt, ta et nærbilde av prikkene på dysetuppen.
|
Rapportering (Trinn 17)
Vennligst kontakt kundeservice og send bilder av brennmerkene dine til kundestøtte.

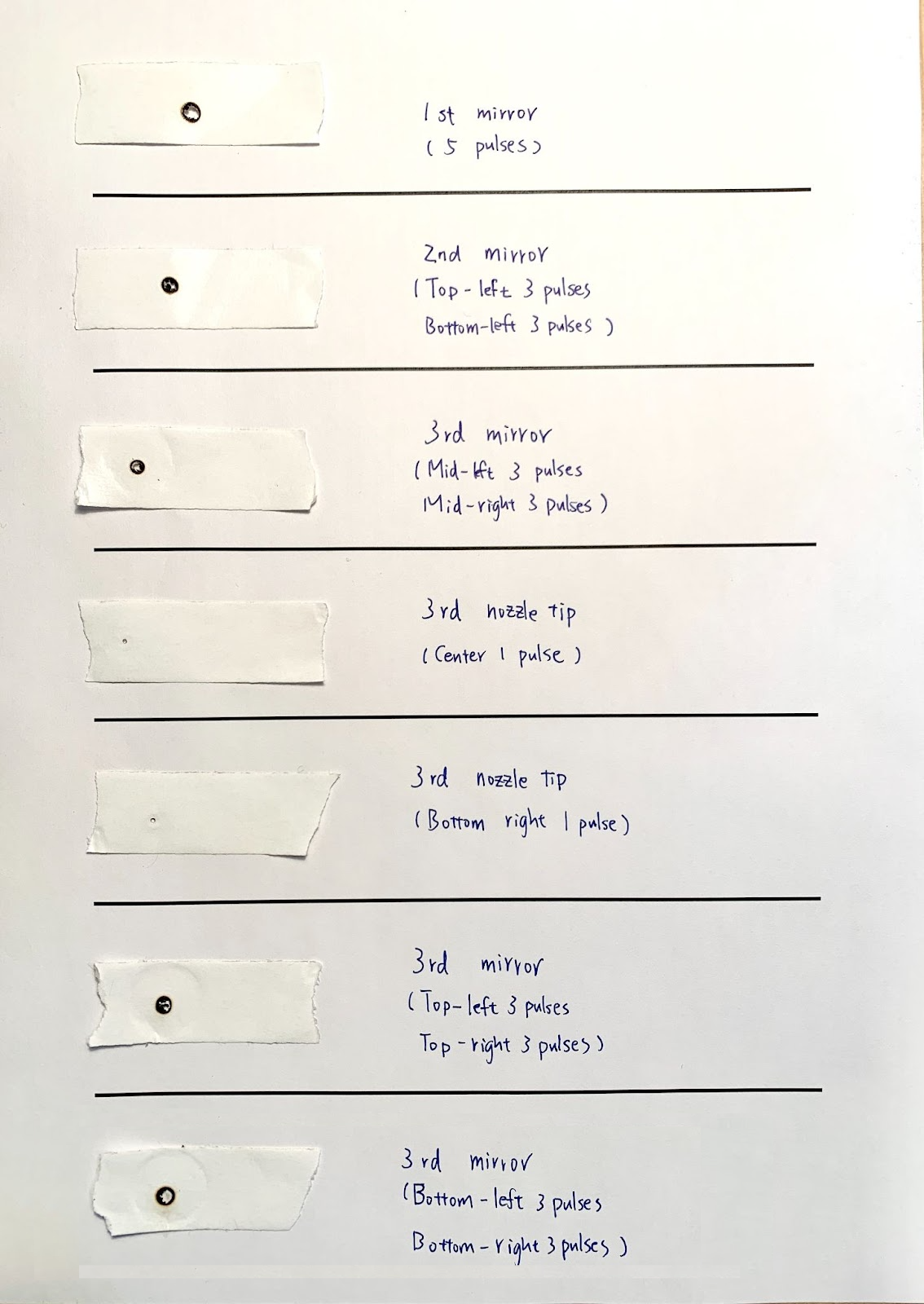

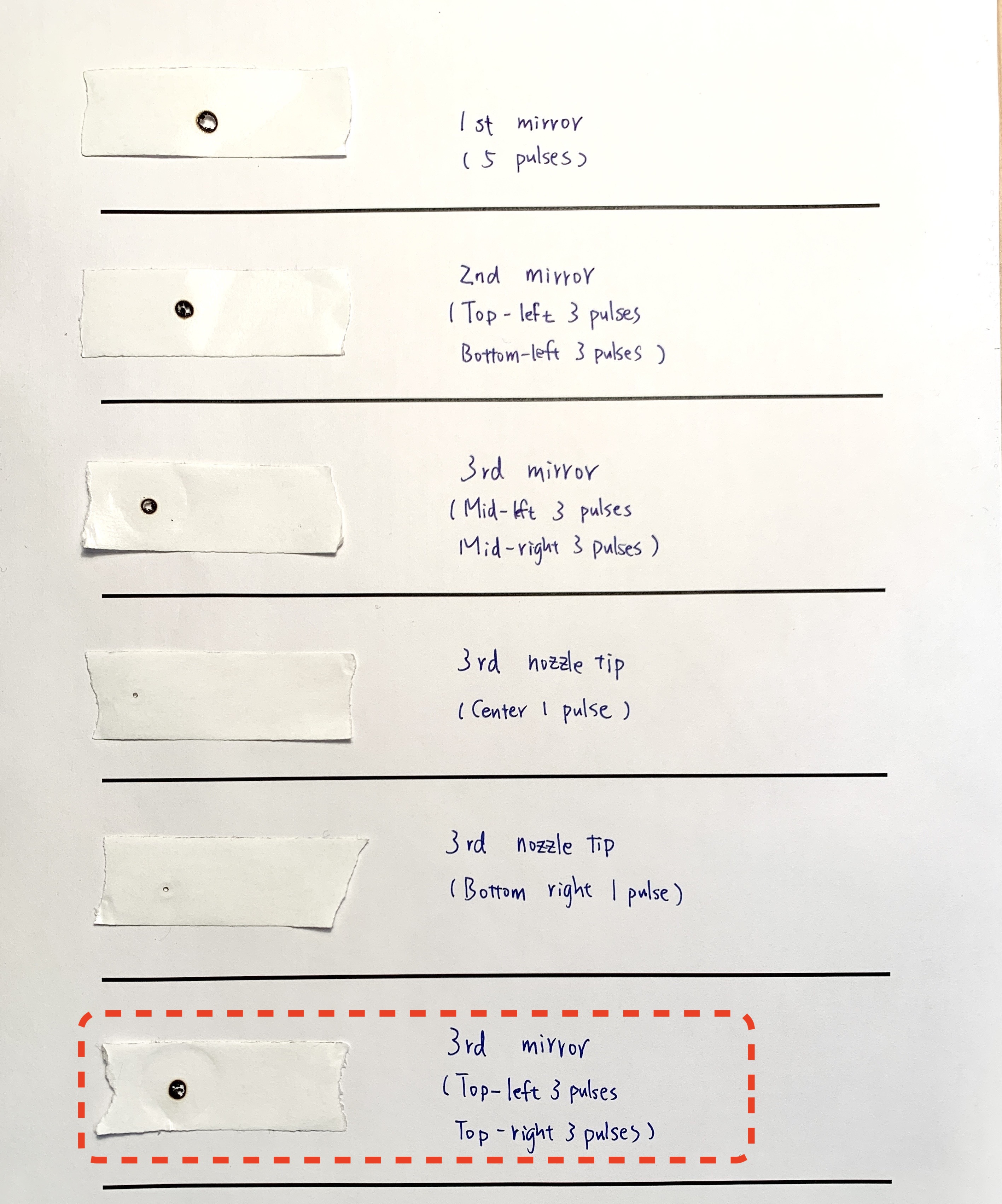

Bildeeksempel:
#END
Kommentarer
0 kommentarer
Logg på hvis du vil legge inn en kommentar.
