Anbefalt hyppighet

Hver 3. måned

Merknader: For å unngå skade på glasslaserrøret på grunn av varmen som genereres under lasereksitasjon og tilstopping av vannpumpen, er det nødvendig å opprettholde kjøleeffekten med tilstrekkelig destillert vann.

Nødvendig utstyr

Selvforberedelse:
* 400 ml destillert eller rent vann
1｜Nebbtang
2｜Tørkepapir eller fille
3｜Vannbeholder

Inkludert i tilbehørsboksen:
4｜Torx-skrutrekker
5｜3 mm unbrakonøkkel
6｜Dobbel skiftenøkkel
7｜Trakt

Dette kapittelet vil veilede deg gjennom to deler av utskiftingen av kjølevann. Vennligst følg trinnet som er relevant for deg.

Hvis du bruker maskinen for første gang eller vannet ikke er spesielt skittent, kan du hoppe over trinn 1 til 7 og gå direkte til trinn 8, påfylling av vann.

Påfylling av vann
Utskifting av vann

ⓘ Det finnes to metoder for å tømme vann fra laserrøret.
Hvis du velger å ikke flytte laserrøret, kan du hoppe over trinn 1 til 3.

a. Løft laserrøret for å la vannet renne ut.
Husk at den optiske banen må justeres på nytt etter at laserrøret er flyttet.
Justering av optisk bane

b. Blås inn i slangen for å hjelpe til med å tømme ut vannet.

Trinn 1 - Koble fra strømmen

(Hopp over dette trinnet hvis du velger å ikke flytte røret.)

Slå av maskinen og trekk ut strømledningen før du skifter eller fyller på vann.

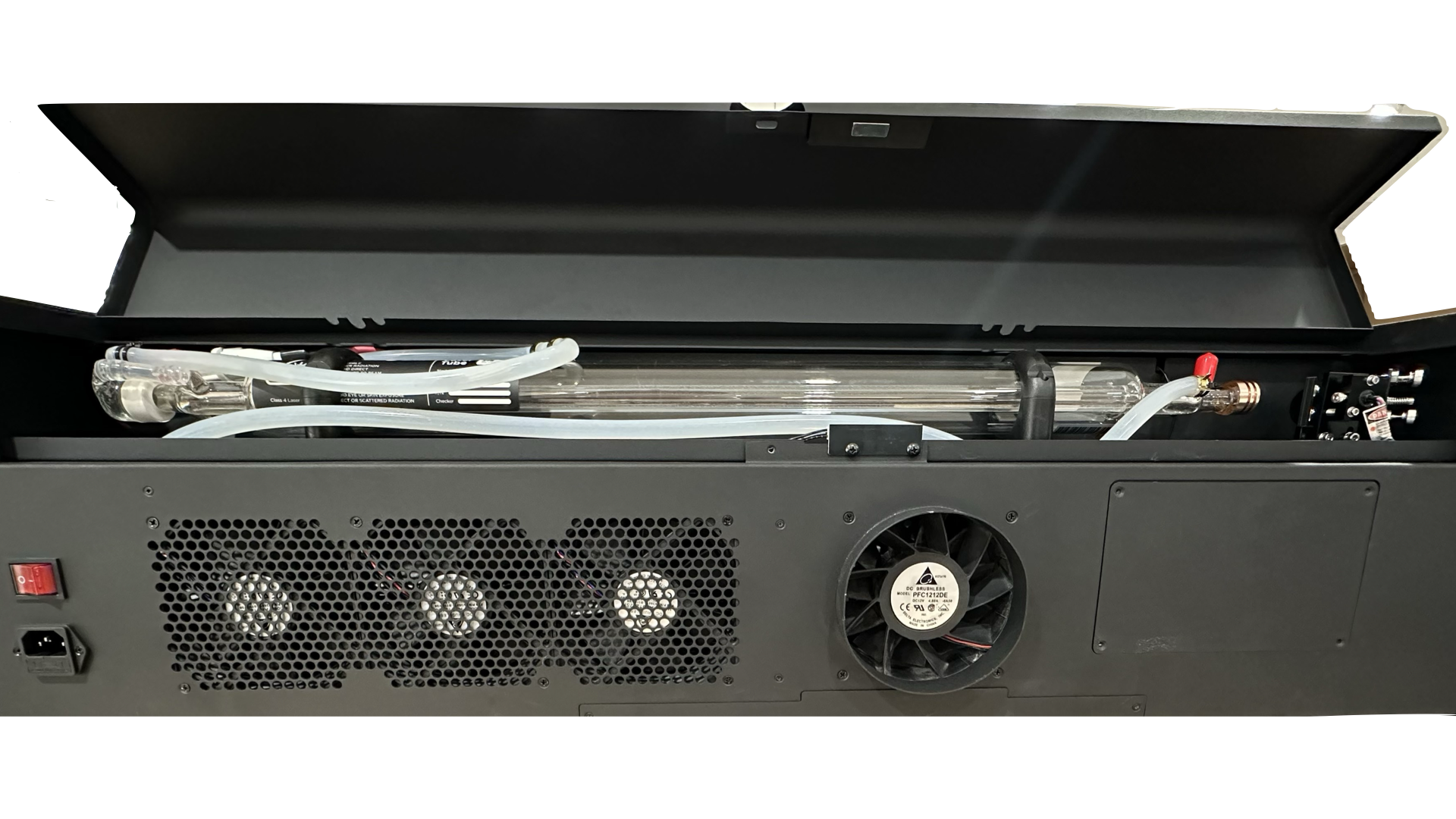

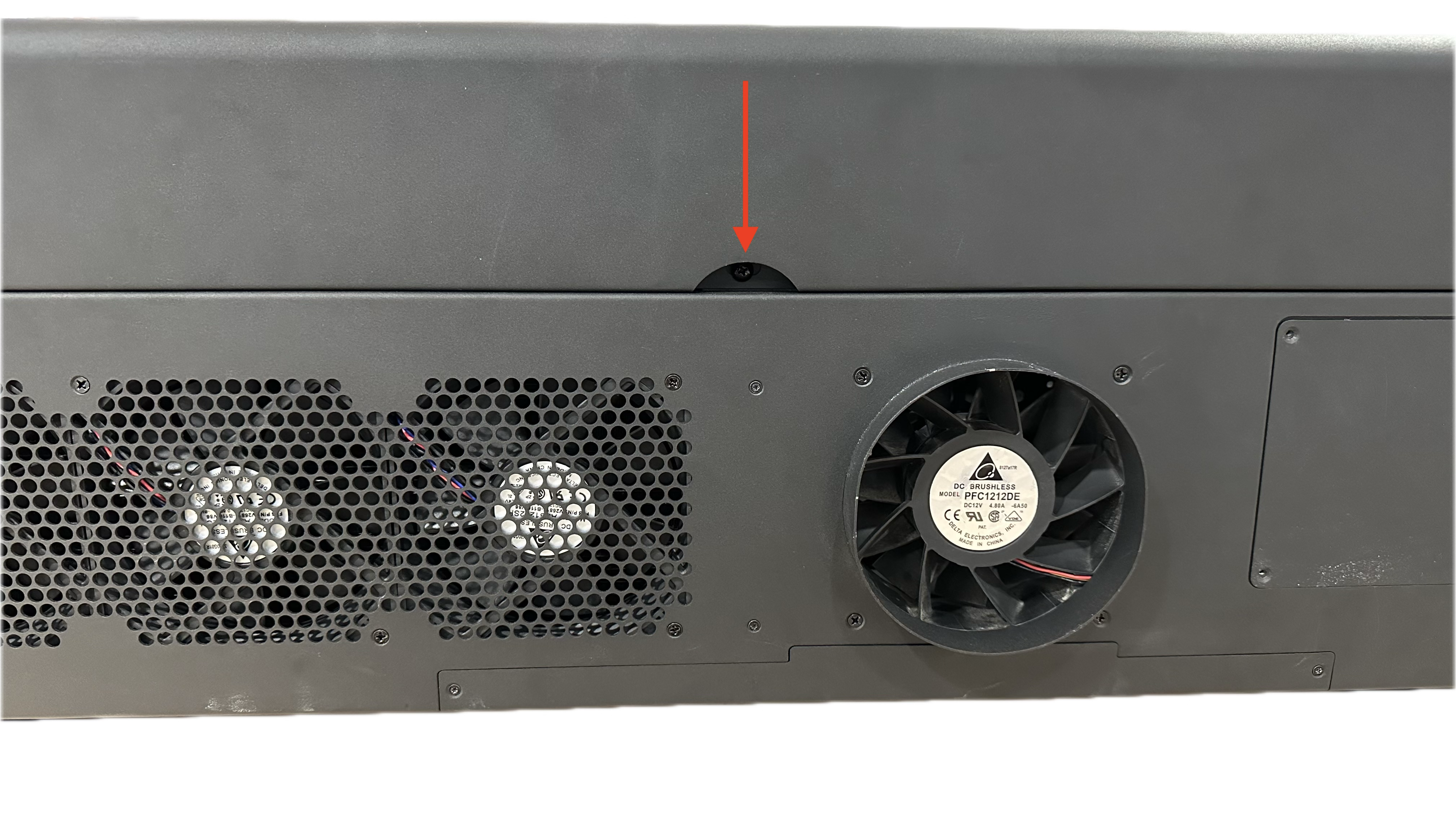

Bruk en skrutrekker for å fjerne skruen på bakdekselet, og løft deretter av dekselet.

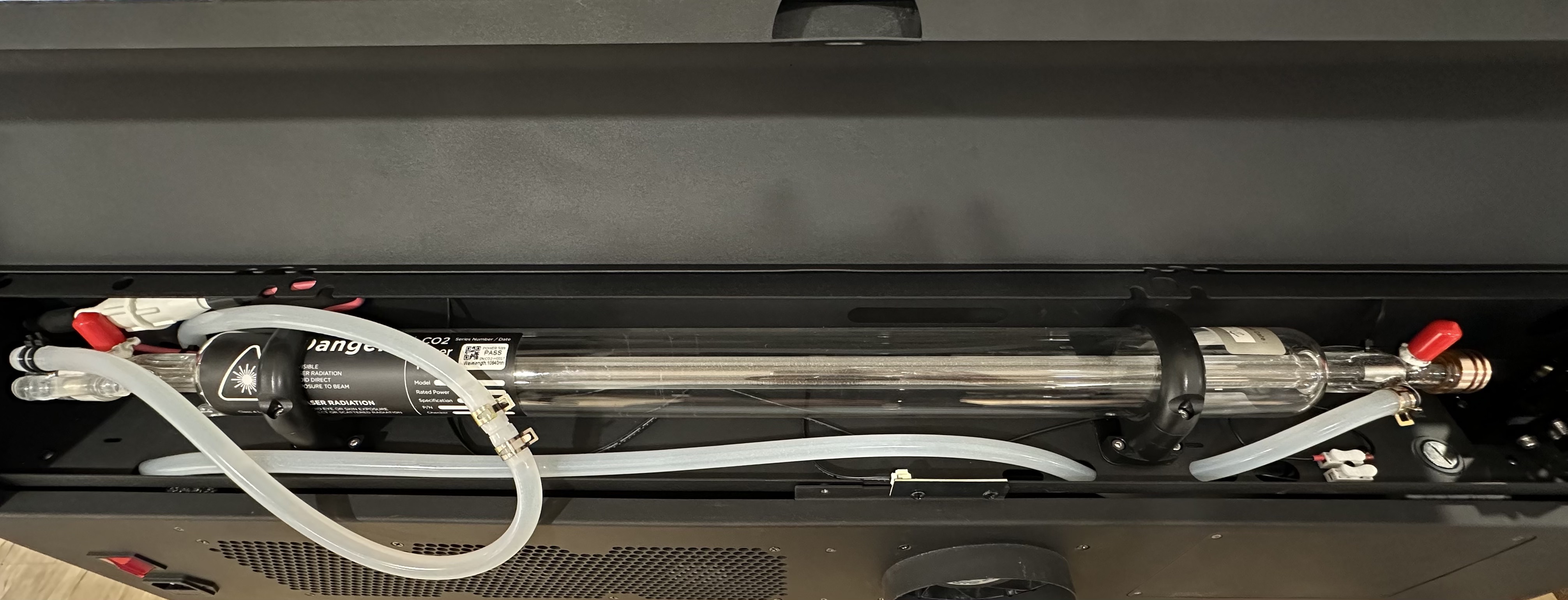

Laserrøret har to ender: høyspenningssiden er nær skjermen, og lavspenningssiden er nær refleksjonsspeilet.

Trinn 2 - Koble fra laserrørets ledninger

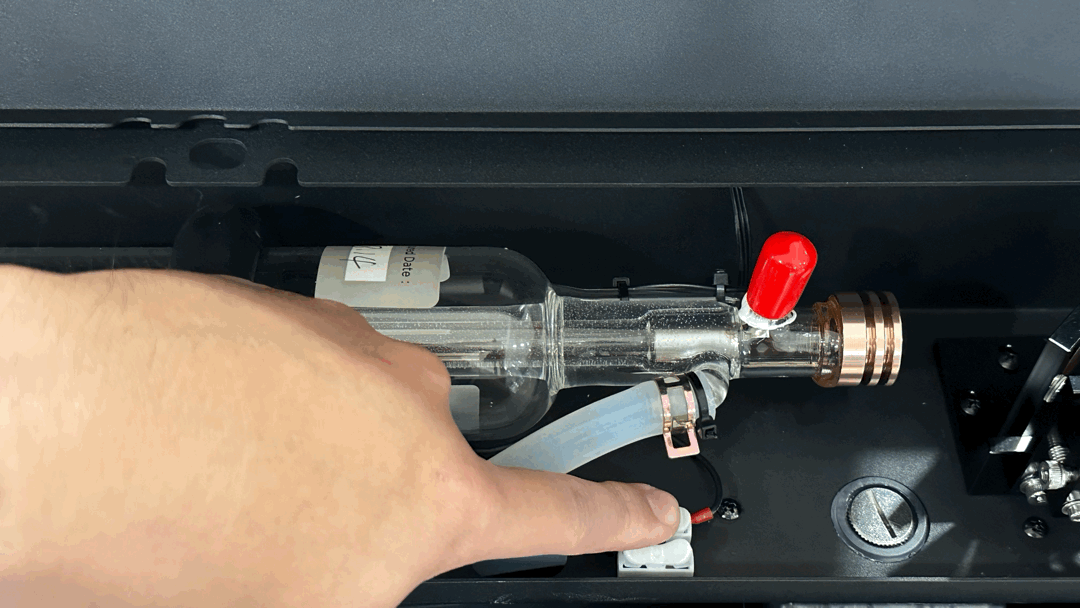

(Hopp over dette trinnet hvis du velger å ikke flytte røret.)Trykk på den hvite klemmen og trekk ut jordingsledningen. 移除地線.gif

Trinn 3 - Fjern laserrørholderne

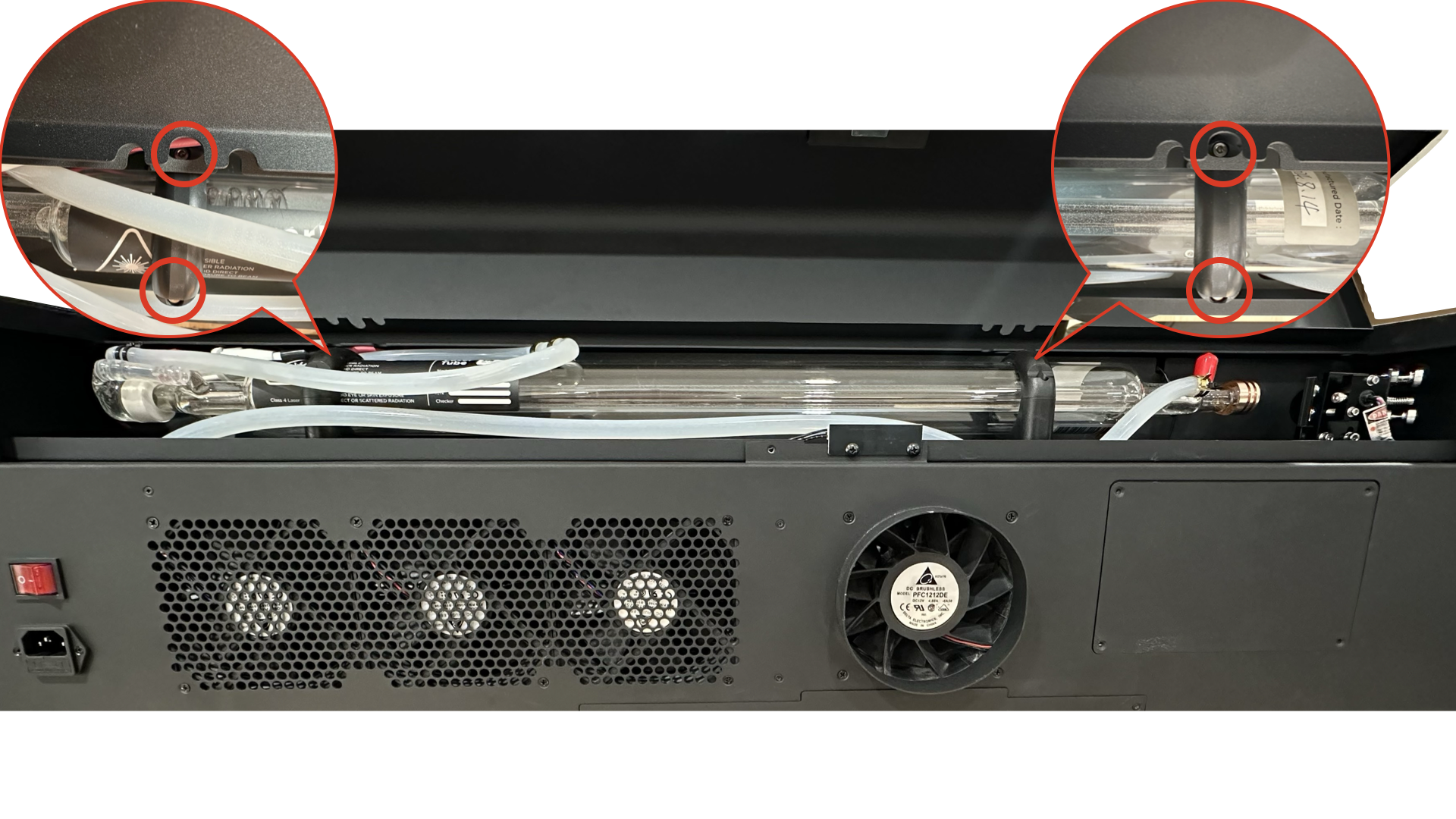

(Hopp over dette trinnet hvis du velger å ikke flytte røret.)Bruk en 3 mm unbrakonøkkel for å løsne totalt 4 skruer på laserrørholderne (se bilde nedenfor).

Trinn 4 - Fjern laserrøret for å tømme ut vannet

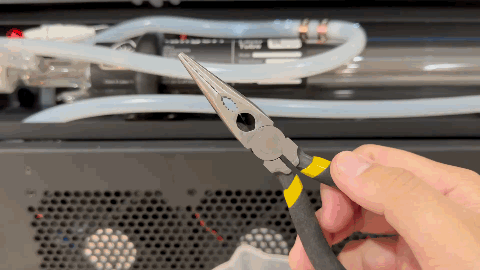

a. Trekk ut slangen > Flytt begge rørklemmene vekk fra slangekoblingen med nebbtangen > Fjern koblingen fra en av slangene og sett slangen umiddelbart inn i vannbeholderen 移除水管.gif

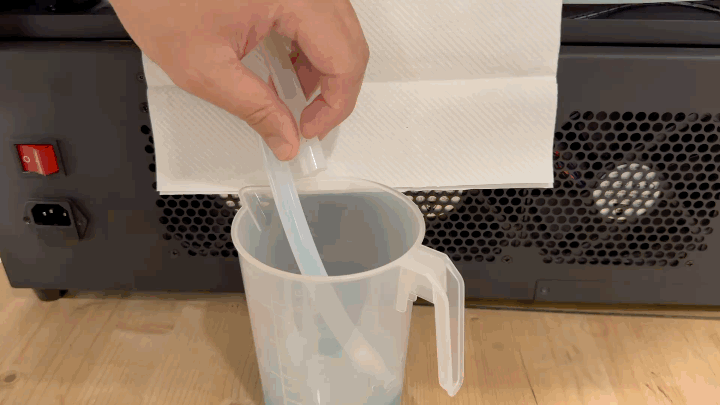

b. Løft laserrøret eller blås på den ene siden av slangen for å tømme vannet fullstendig.

Trinn 5 - Sett laserrøret tilbake på plass og koble til slangen

a. Plasser laserrøret tilbake i opprinnelig posisjon. (Hopp over dette trinnet hvis du velger å ikke flytte røret.)

⚠️ Unngå at maskindelene kommer i kontakt med vann. Hvis det oppstår vannlekkasje eller -søl, la maskinen tørke helt før du starter den opp.

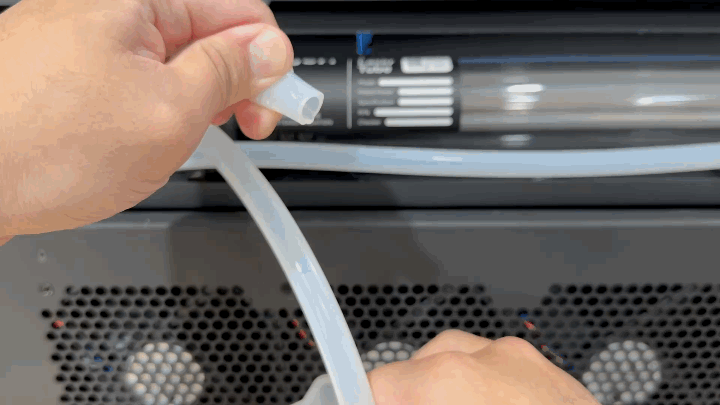

b. Sett inn koblingen på begge slangene > Flytt begge klemmene nærmere hverandre for å forhindre lekkasje.

Trinn 6 - Koble til jordledningen til laserrøret

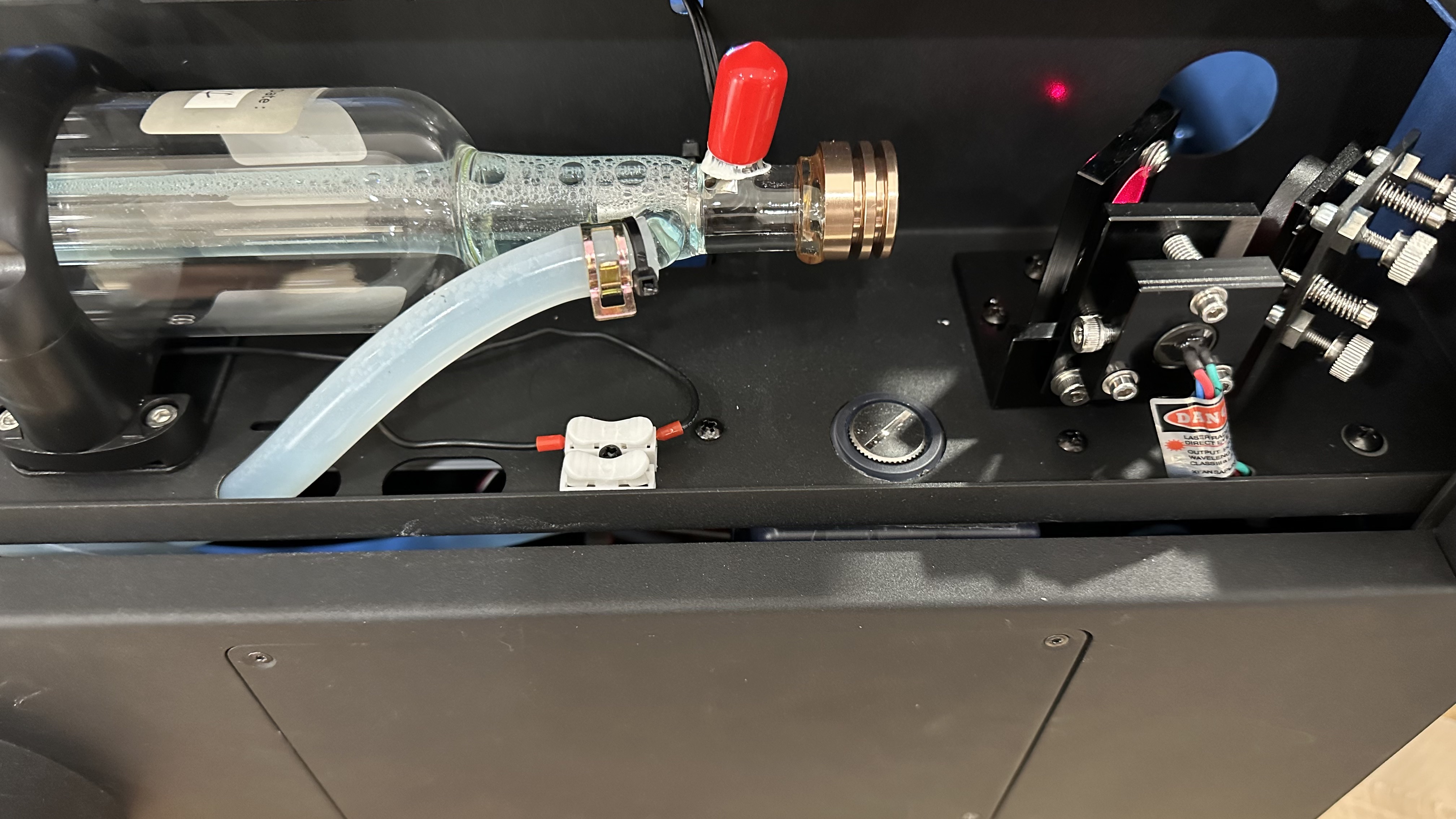

(Hopp over dette trinnet hvis du velger å ikke flytte røret.)Til lavspenningssiden > Trykk ned den hvite terminalen og sett inn jordledningen > Slipp den hvite terminalen > Trekk forsiktig i jordledningen for å sjekke om den er godt festet.

Trinn 7 - Fest laserrørholderne

(Hopp over dette trinnet hvis du velger å ikke flytte røret.)Sørg for at avstanden mellom laserrøret og strålekombinatorene er ca. 35 mm.

Trinn 8 - Strømtilkobling og oppstart

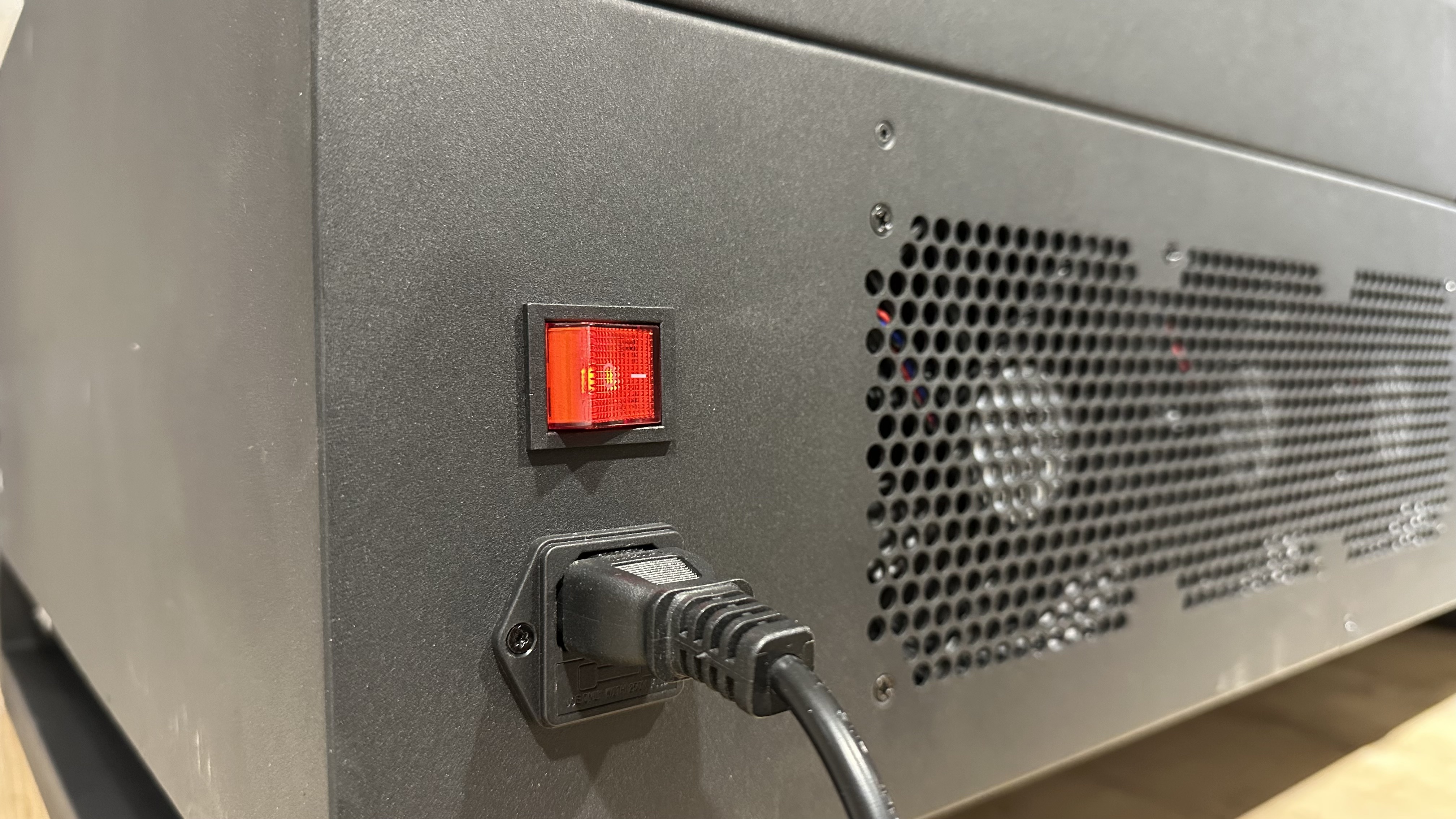

Koble til strømledningen og slå på maskinen. 開機.jpeg

Trinn 9 - Fjerning av vannpumpen

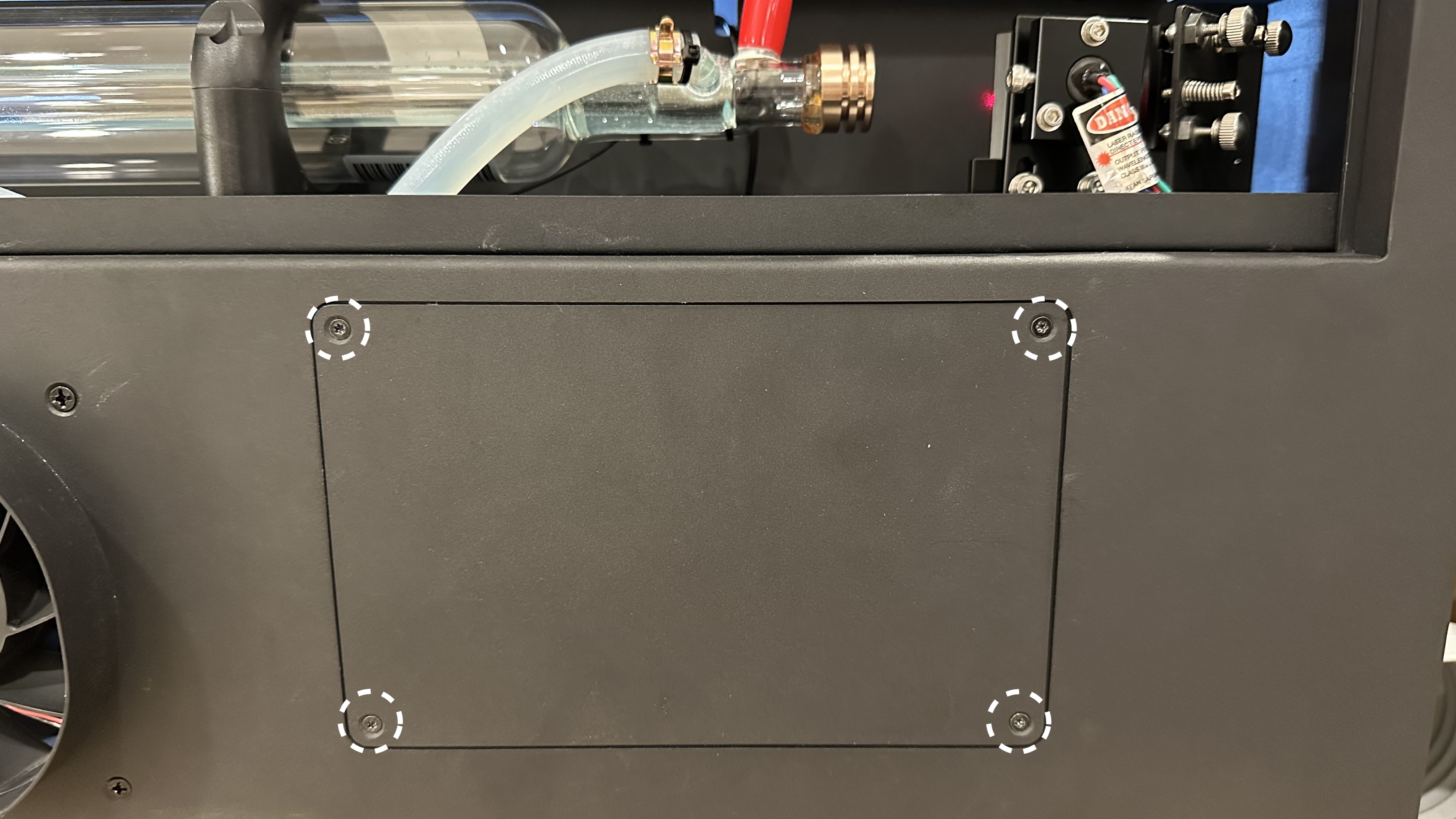

Fjern den bakre firkantede platen med Torx-skrutrekkeren for å kontrollere vannivået i tanken.

Trinn 10 - Vannpåfylling

Merk: Det kreves 400 ml destillert eller rent vann for påfylling.

a. Åpne pumpelokket med en dobbelthodet skiftenøkkel.
b. Sett inn trakten.
c. Hell vannet sakte inn og fyll opp til 50%.
d. Lukk pumpelokket.
e. Gå til "Vedlikeholdsmodus" og vent til hjemkjøringen er fullført, trykk deretter på "Pumpe"-knappen for å slå på vannpumpen.
f. Når vannivået i tanken synker, trykk på "Pumpe"-knappen igjen for å slå av pumpen og fyll på mer vann til tanken er 80% full.
g. Gjenta trinnet ovenfor til vannet er 80% fullt og ikke lenger synker.

Trinn 11 - Monter platen igjen

Fest platen tilbake ved å stramme disse fire skruene med en Torx-skrutrekker.
