4-14 Beambox II - Justering av rødt lys

FLUX Support Team
  • Oppdatert

Beskrivelse

Denne artikkelen vil veilede deg gjennom hvordan du justerer banen til det røde lyset for å samkjøre det med laserbanen.



Når bør du justere det røde lyset?

  1. Det røde lyset er ikke justert med den faktiske CO2-laseren.
  2. Etter installasjon av et nytt laserrør.
  3. Etter installasjon av en ny rød laseremitter.



Verktøy

Vennligst forbered følgende verktøy:

  1. 2,5 mm sekskantnøkkel
  2. 3 mm sekskantnøkkel
  3. Stjerneskrutrekker
  4. Dobbeltsidig tape



Trinn 1

Gjør deg kjent med hvordan du lager en puls på en sikker måte.

A. Slå på maskinen.
B. Lukk lokket.
C. Gå inn i vedlikeholdsmodus og vent til hjemkjøringsprosessen er fullført.
     (Forsikre deg om at dør, bakdeksel og bunnikon er lukket, ellers vil du ikke kunne lage en puls.)
D. Finn Puls-knappen.
E. Ett trykk = én puls, to trykk = to pulser, og så videre.
⚠︎ Sørg alltid for å lage pulser når dørlokket og bakdekselet er lukket.



Trinn 2

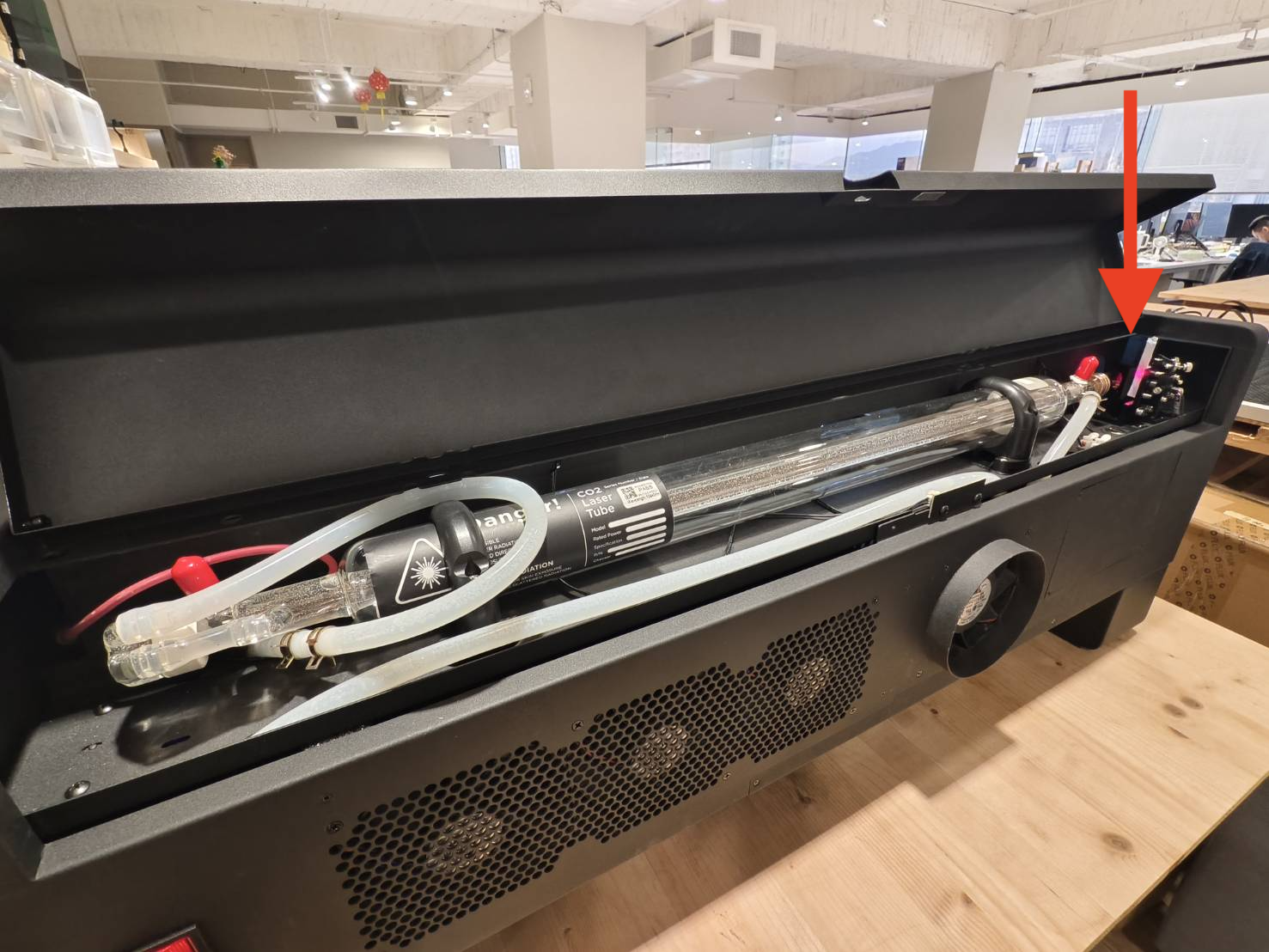

Bruk en skrutrekker for å løsne skruene på baksiden av maskinen, deretter kan bakdekselet åpnes.



Trinn 3

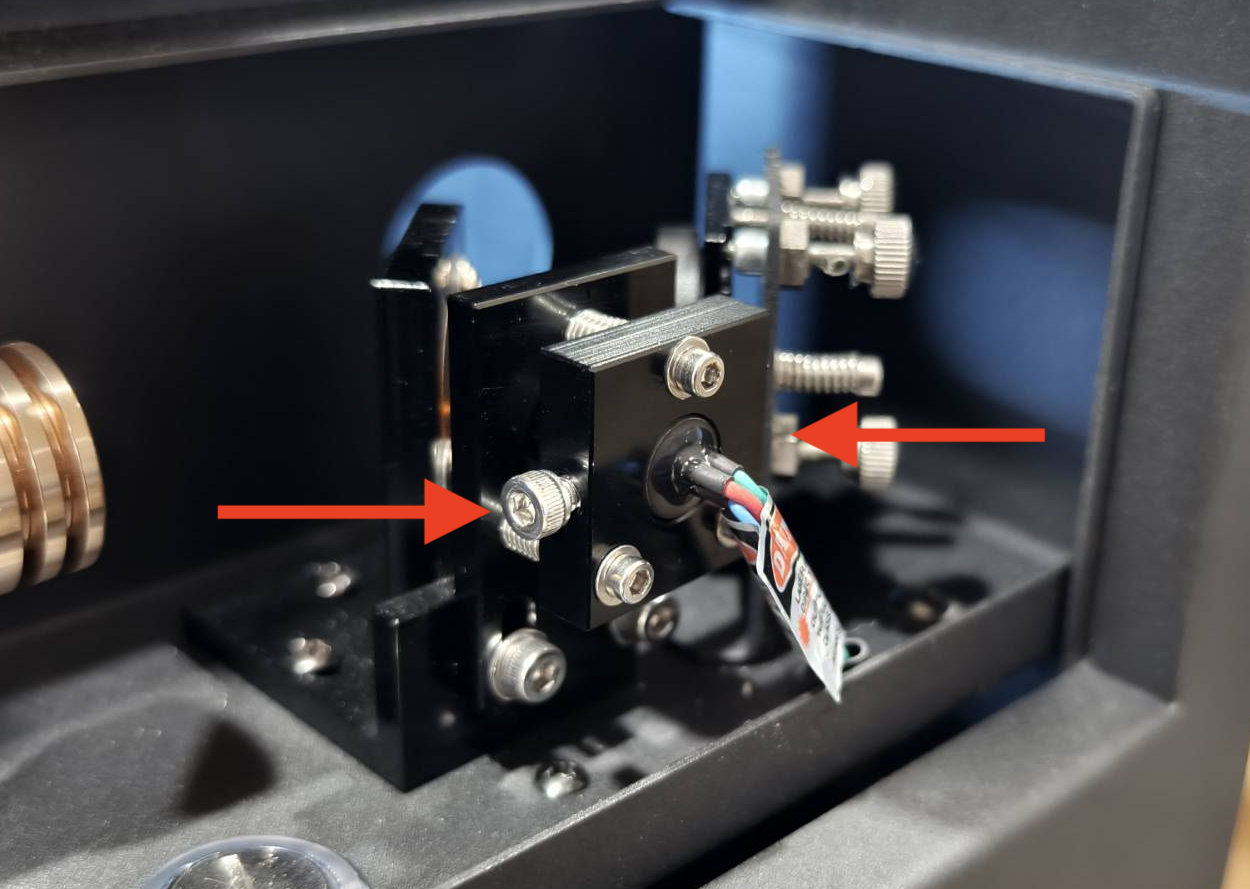

Kontroller at de to skruene på sidene av den røde lysemitteren er strammet.
(3mm Hex)





Trinn 4

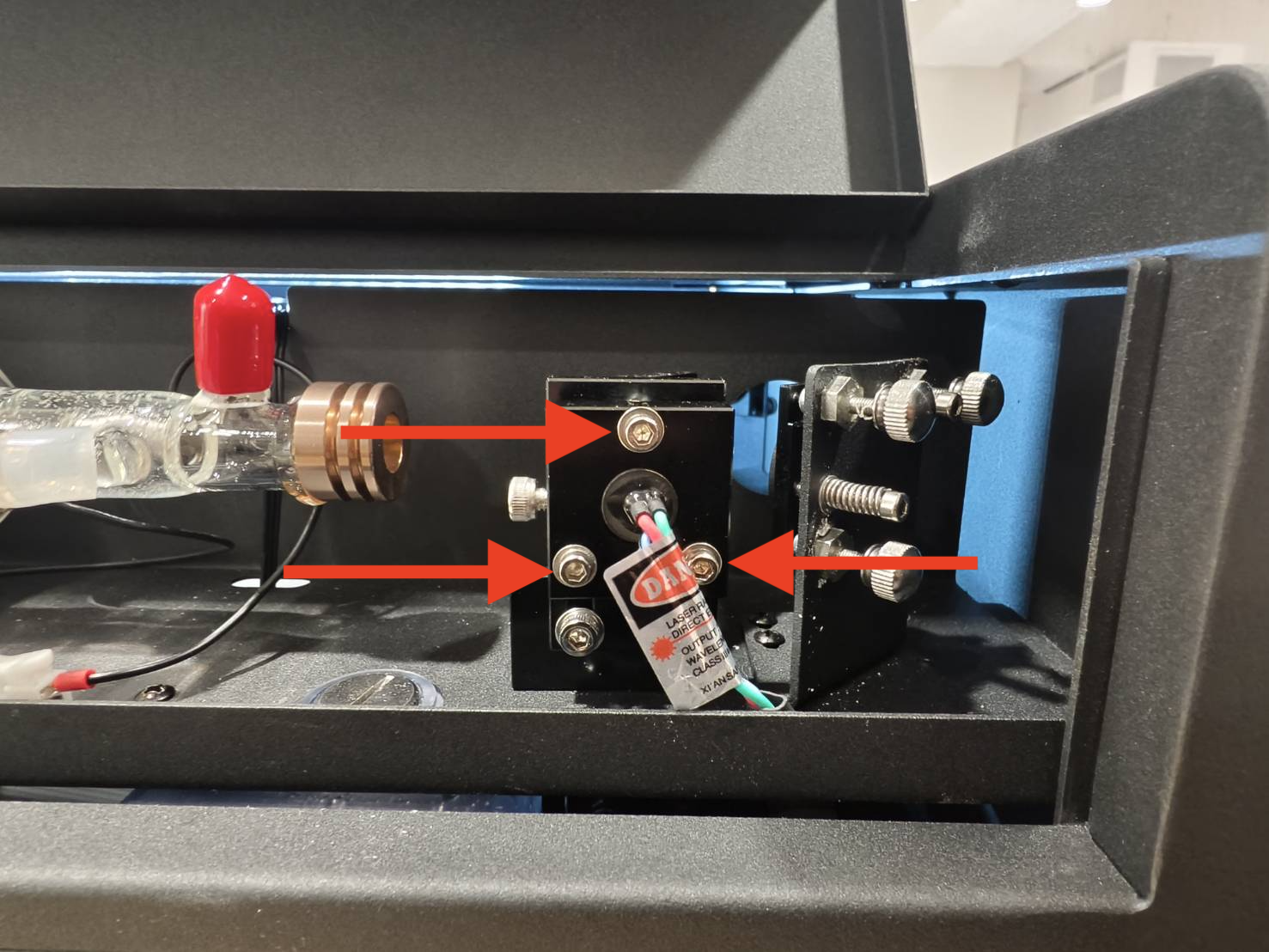

Stram de tre justeringsskruene på holderen for den røde laseren.



Trinn 5

Plasser en bit 'to-lags' tape på det første speilet og lukk bakdekselet for å lage 3 pulser.
(Ikke fjern tapen. La den sitte på speilet.)



Trinn 6

Åpne bakdekselet og sjekk om det brente punktet sammenfaller med den røde laseren.



Godt eksempel - Sammenfallende

Dårlig eksempel - Ikke sammenfallende





Fastslå resultatet ditt og neste handling:
  • Resultatet er dårlig >> Trinn 7
  • Resultatet er dårlig, eller det er ingen synlige merker >> Kontakt kundeservice
    • Mulig årsak:
      • Laserrøret er defekt og må skiftes ut.
      • Laserstrømforsyningen er defekt og må skiftes ut.



Trinn 7

Vi skal nå justere det røde lyset horisontalt.

  • Løsne de tre skruene på undersiden av den røde lysholderbraketten.
  • Flytt holderen slik at det brente punktet og det røde lyset overlapper horisontalt.
  • Stram skruene.



Trinn 8

Vi skal nå justere det røde lyset vertikalt.

  • Løsne de to skruene på siden av den røde lysholderbraketten.
  • Flytt holderen slik at det brente punktet og det røde lyset overlapper vertikalt.
  • Stram skruene.



Trinn 9

Plasser en ny tolags tape på det første speilet og utfør tre pulser for å kontrollere banen på nytt.



Godt eksempel - Sammenfallende

Dårlig eksempel - Ikke sammenfallende





Fastslå resultatet ditt og neste handling:
  • Resultatet er dårlig >> Trinn 7



Trinn 10

Løsne de tre skruene for å gjøre dem justerbare.



Trinn 11

Dette trinnet kontrollerer om banene til den røde laseren og den faktiske CO2-laseren samsvarer og er justert.
Hvis de ikke er på linje, juster den røde lysemitteren med en 2,5 mm unbrakonøkkel.

  1. Åpne døren.
  2. Plasser en tolagsdobbeltsidig tape på inngangen til det tredje speilet.
  3. Gå inn i kontrollmodus og løsne motoren.
  4. Flytt laserhodet til nederste høyre hjørne.
  5. Sørg for at den røde laseren er slått på.
  6. Lukk døren.
  7. Utfør 3 pulser.
  8. Kontroller om det røde laserpunktet og brennmerket overlapper.
  9. Juster den røde laseren om nødvendig.

Godt eksempel - Sammenfallende

Dårlig eksempel - Ikke sammenfallende



Skruer og strålebane for den røde lysemitteren



Demonstrasjon





Merk:
Hvis den røde prikken ikke er på tapen, indikerer det at den røde laserens bane er for mye ute av justering.
Du kan muligens finne den på det andre speilet og flytte den røde prikken til speilets reflekterende overflate.



Trinn 12

Vennligst kontroller laserens optiske bane ved å bruke lenken nedenfor.
4-9 Inspeksjon av optisk bane



Fastslå resultatet ditt og neste handling:

  • Godt eller akseptabelt resultat >> Arbeidet her er fullført!


#END
