Hvis du blir omdirigert til denne veiledningen, betyr det at den vertikale banen for ditt 3. speil ikke kan justeres, eller at du har skiftet ut laserrøret, festet for det 2. speilet, osv.
I denne veiledningen dekkes følgende avanserte justeringer.
Den horisontale linjen for banen fra det 2. speilet til inngangen på det 3. speilet.
Den vertikale linjen for banen fra det 2. speilet til inngangen på det 3. speilet.
Den vertikale banen fra det 3. speilet til arbeidsflaten.
Før du begynner
Sørg for at banen fra det 1. til det 2. speilet og banen fra det 2. til det 3. speilet er korrekt justert. Ellers vil trinnene på denne siden gjøre den optiske banen dårligere.
Vennligst se denne artikkelen, 4-10 Justering av optisk bane, fra Trinn 1 til Trinn 7.1 for å sikre at de nevnte banene er korrekt justert.
Trinn 1

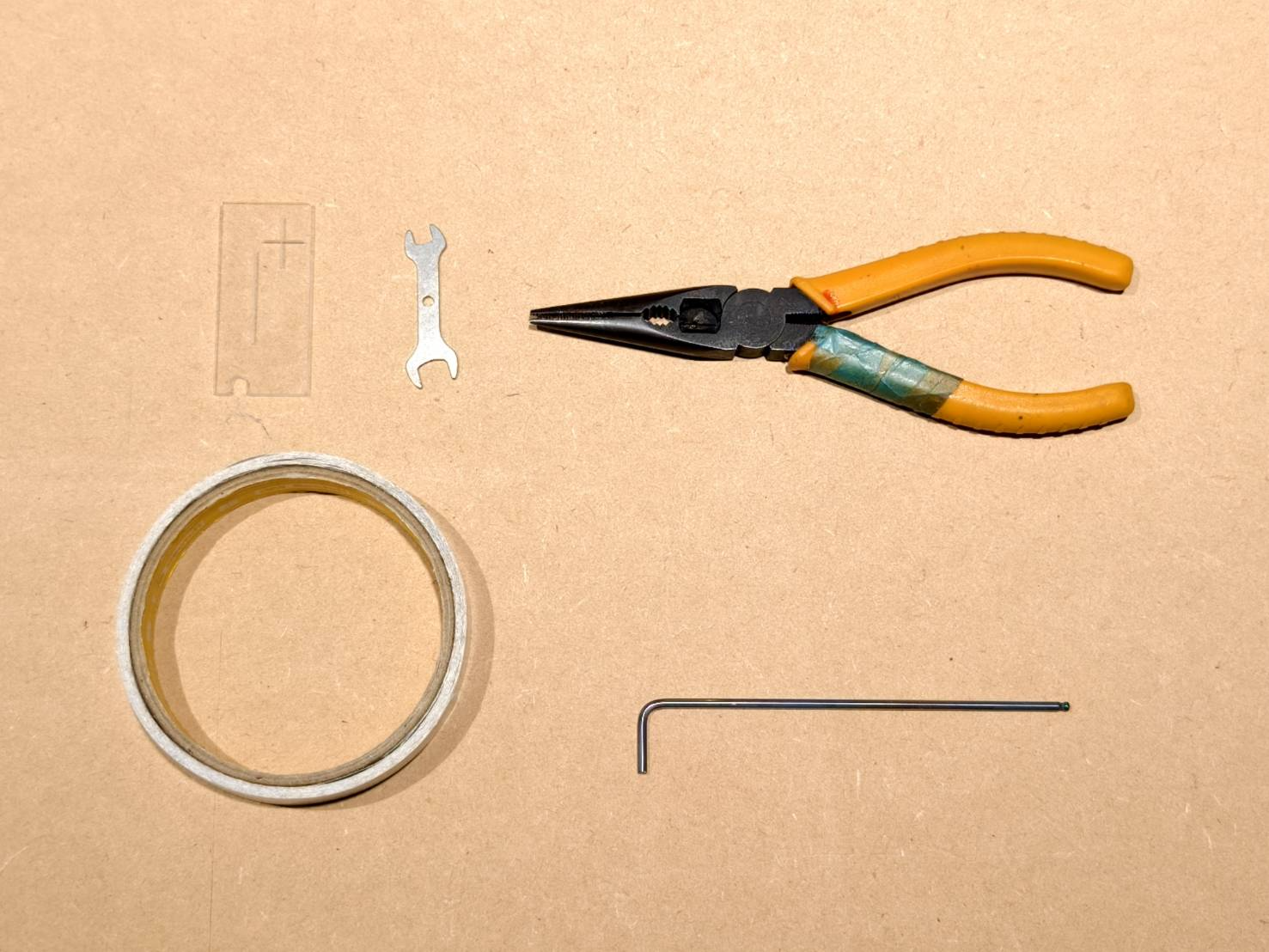

Klargjør følgende verktøy.
OPA-verktøy
Dobbeltnøkkel
Tang
Tosidig tape
2,5 mm unbrakonøkkel
Trinn 2

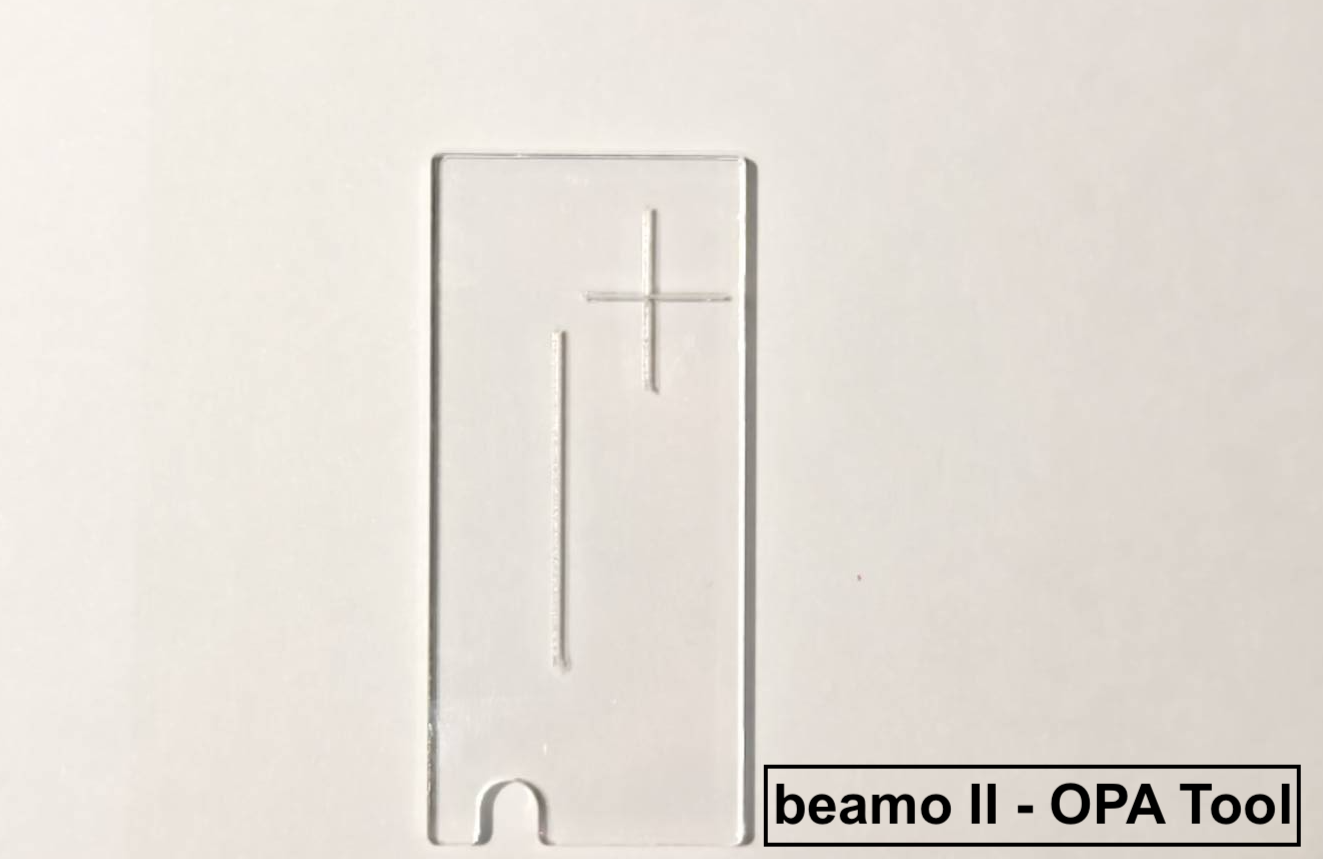

Bruk OPA-verktøyet for å verifisere at punktet er plassert i midten av inngangen til det 3. speilet. Dette trinnet vil lære deg å verifisere strålens vertikale justering ved inngangen til det 3. speilet ved hjelp av et OPA-verktøy.
Vennligst bruk lenken for å laste ned filen og bruk 3 mm gjennomsiktig akryl til gravering og kutting.

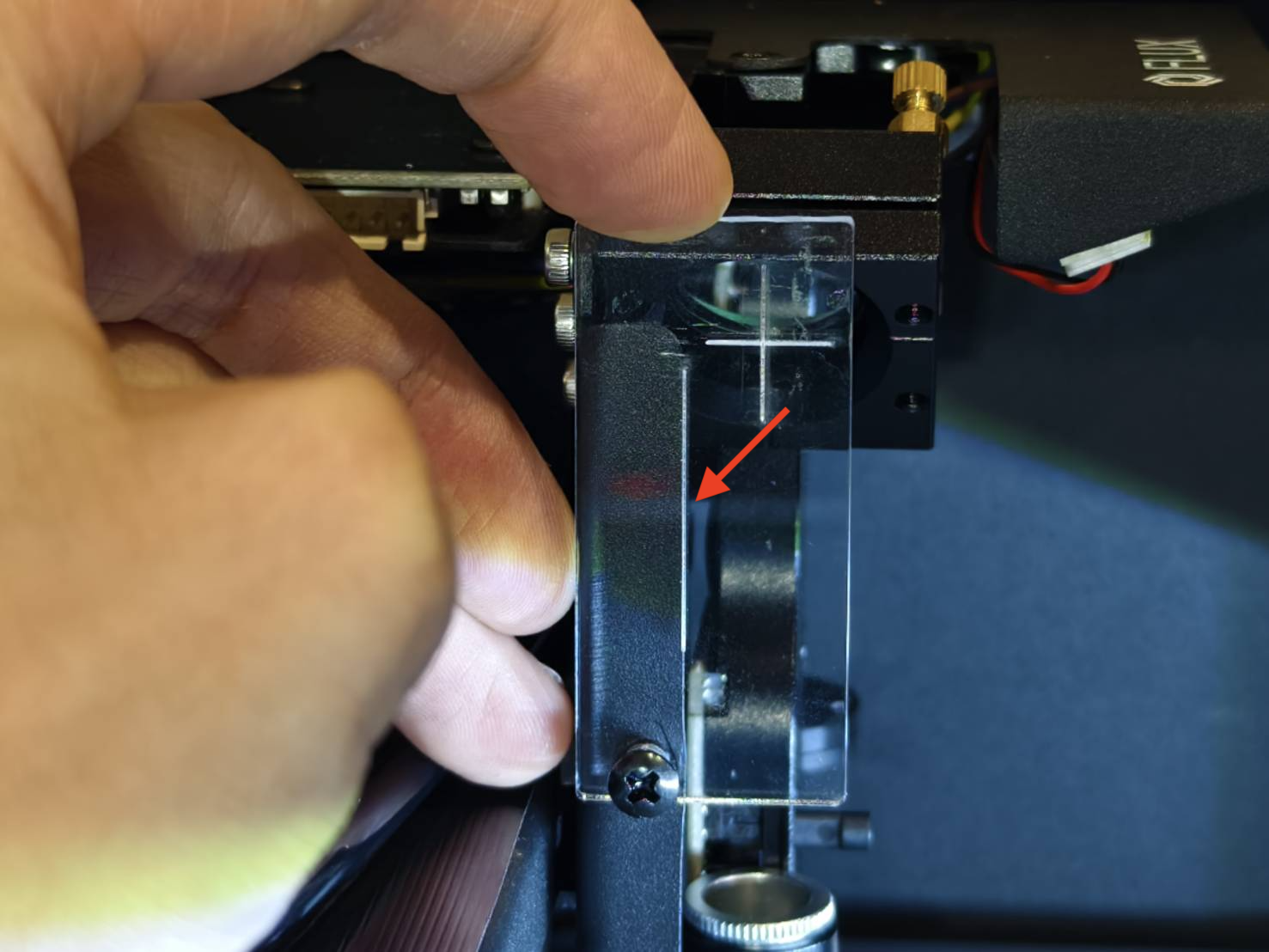

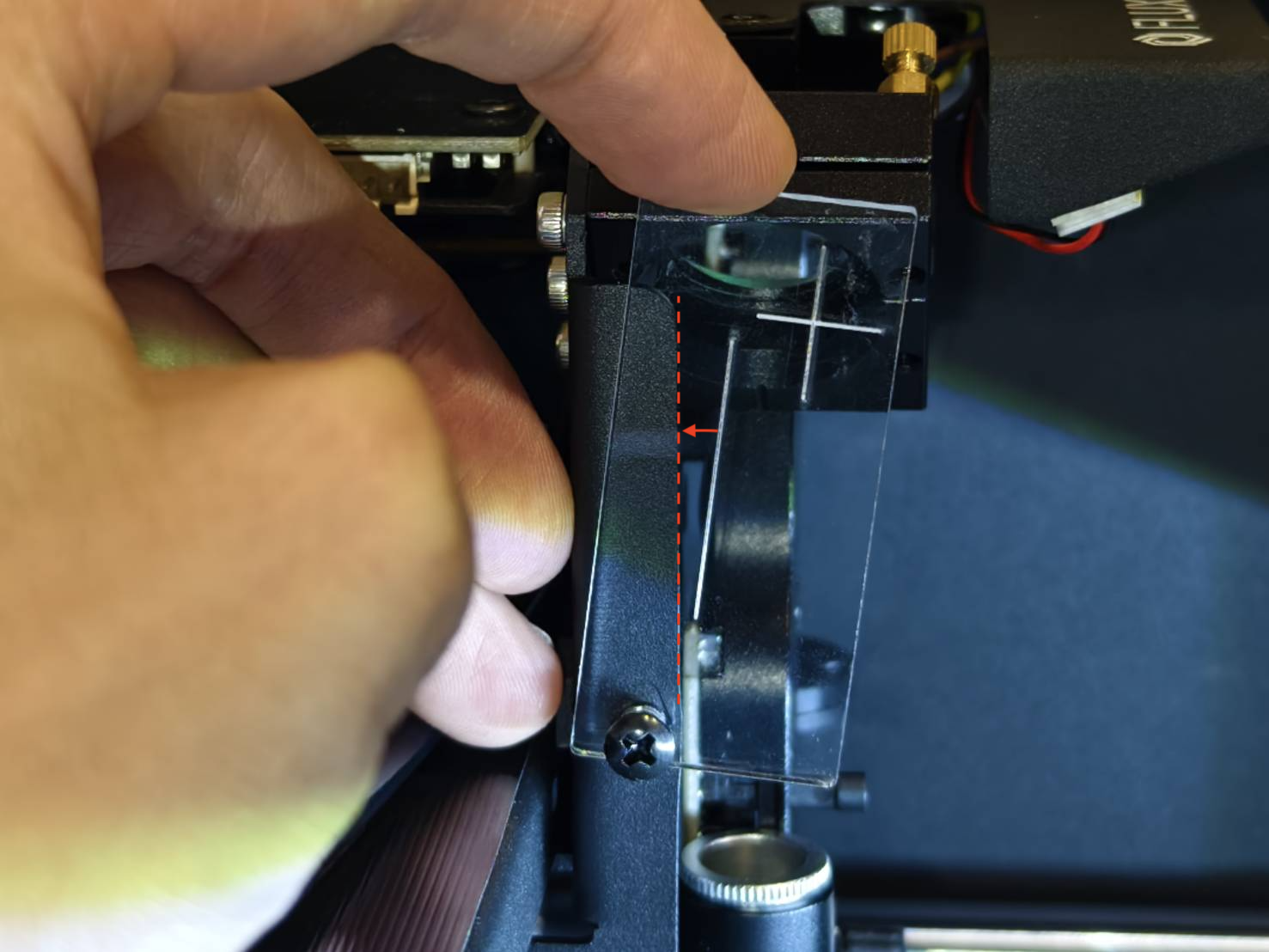

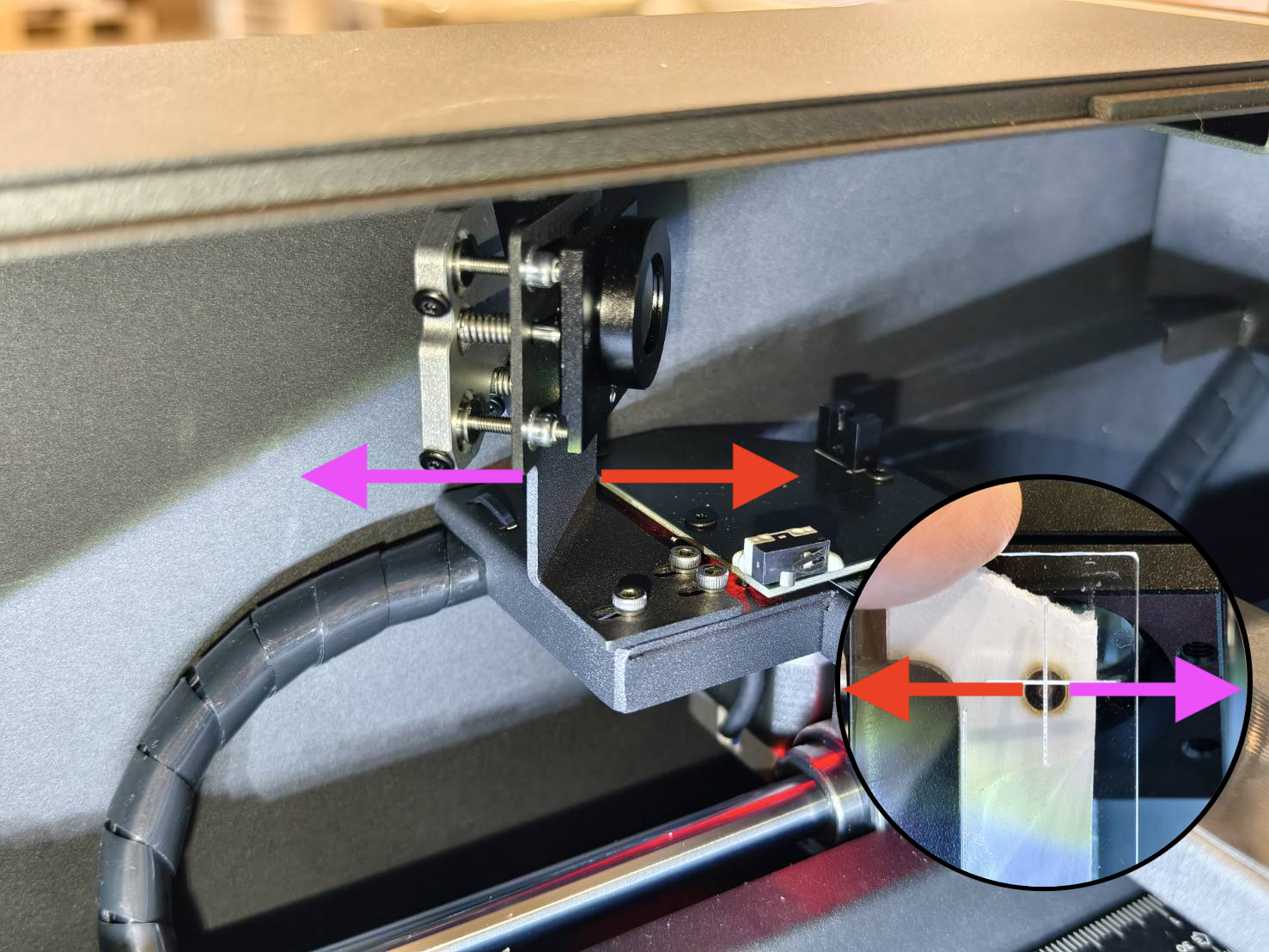

Verktøyet skal plasseres på skruen ved inngangen til det 3. speilet. Den lengre linjen til venstre skal justeres mot kanten av metalldelen.
Hvis maskinen din ikke kan skjære gjennom noe område av arbeidsflaten, må du lage et midlertidig verktøy. Vennligst se veiledningen, Veiledning for midlertidig OPA-verktøy.

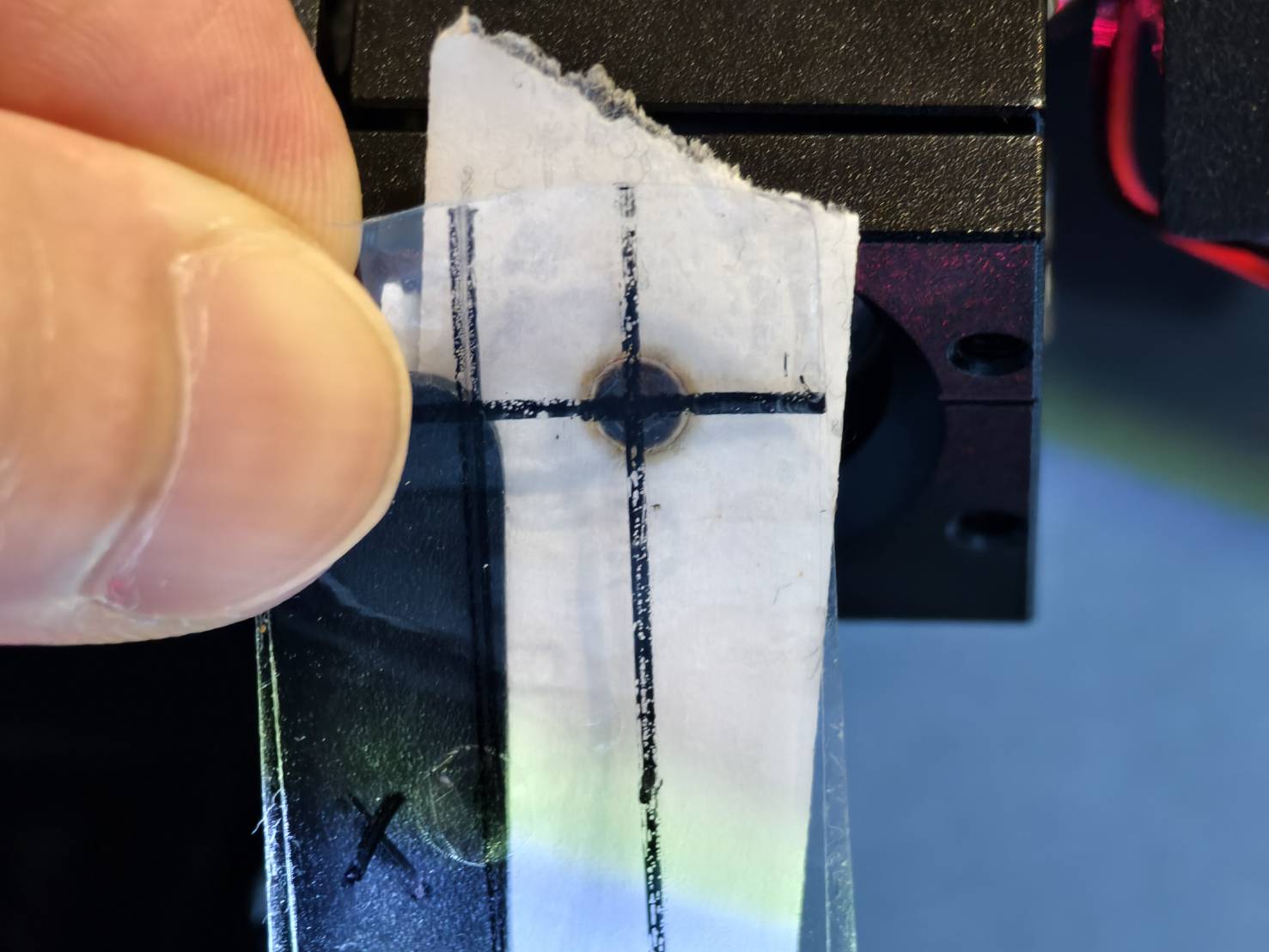

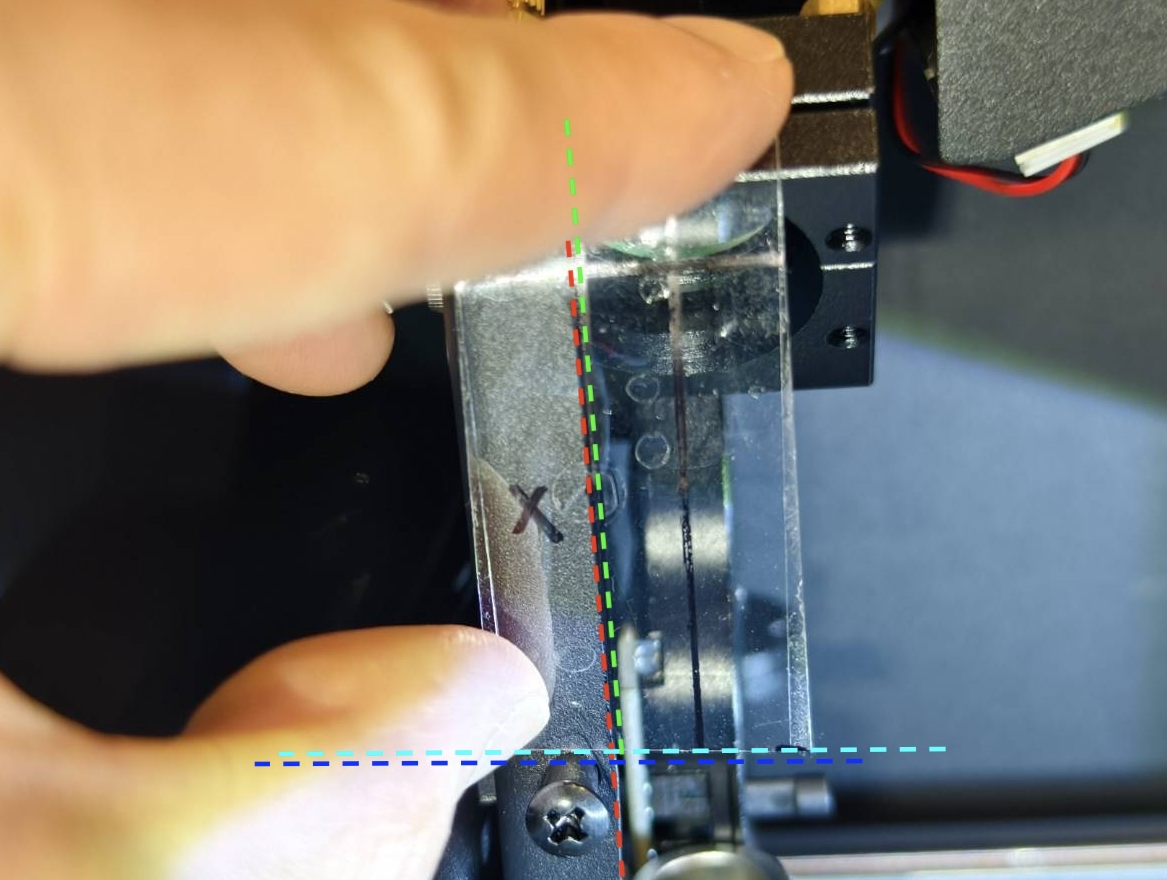

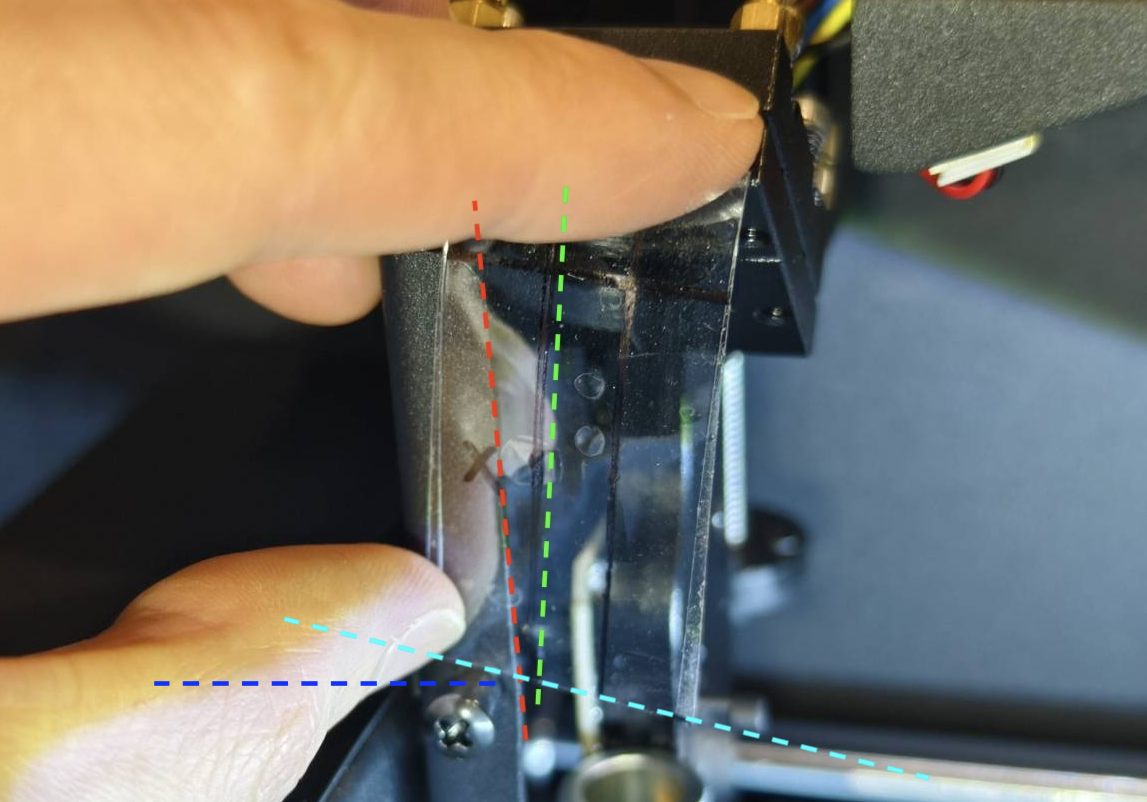

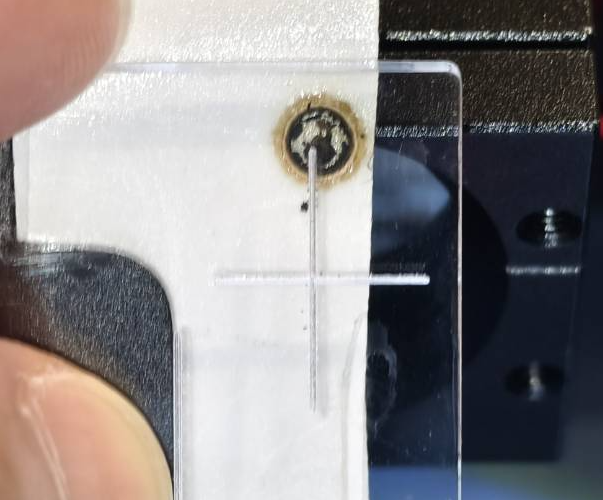

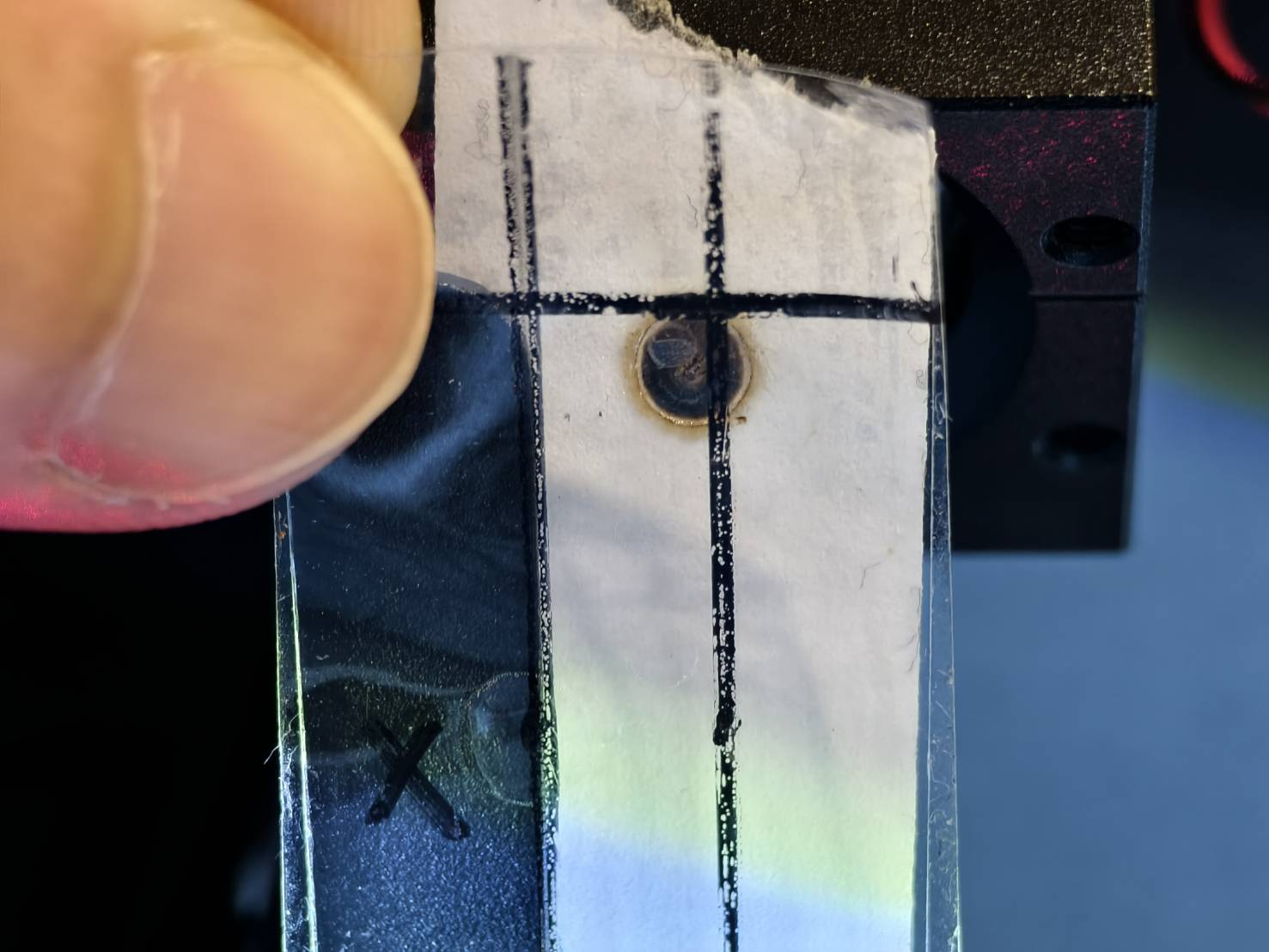

Verktøyet skal plasseres på skruen ved inngangen til det 3. speilet. Siden med "x"-merket skal være på venstre side, og 10 mm-linjen skal justeres mot metalldelen. Sørg for at bunnen av verktøyet hviler på oversiden av skruen.

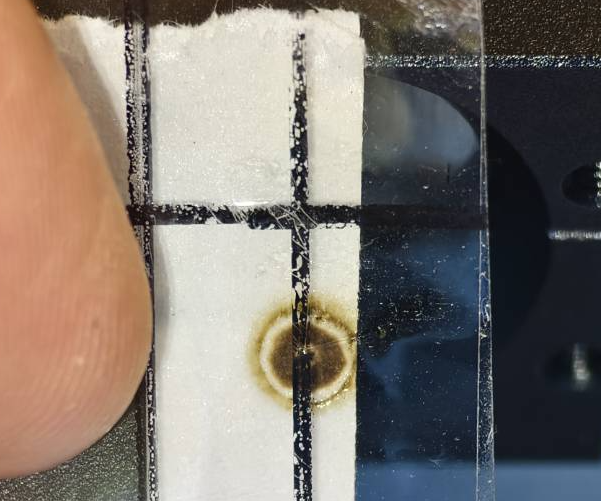

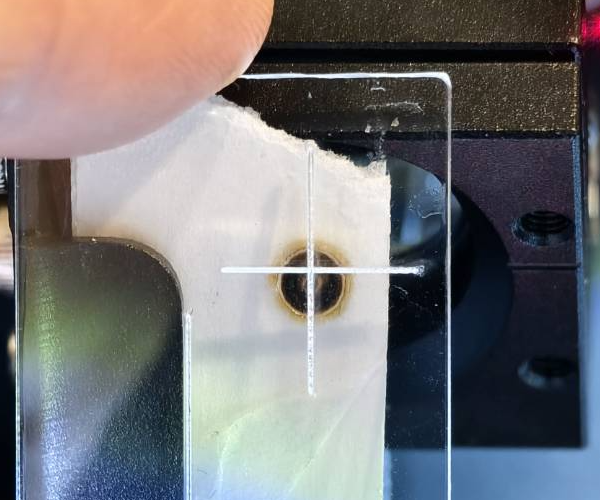

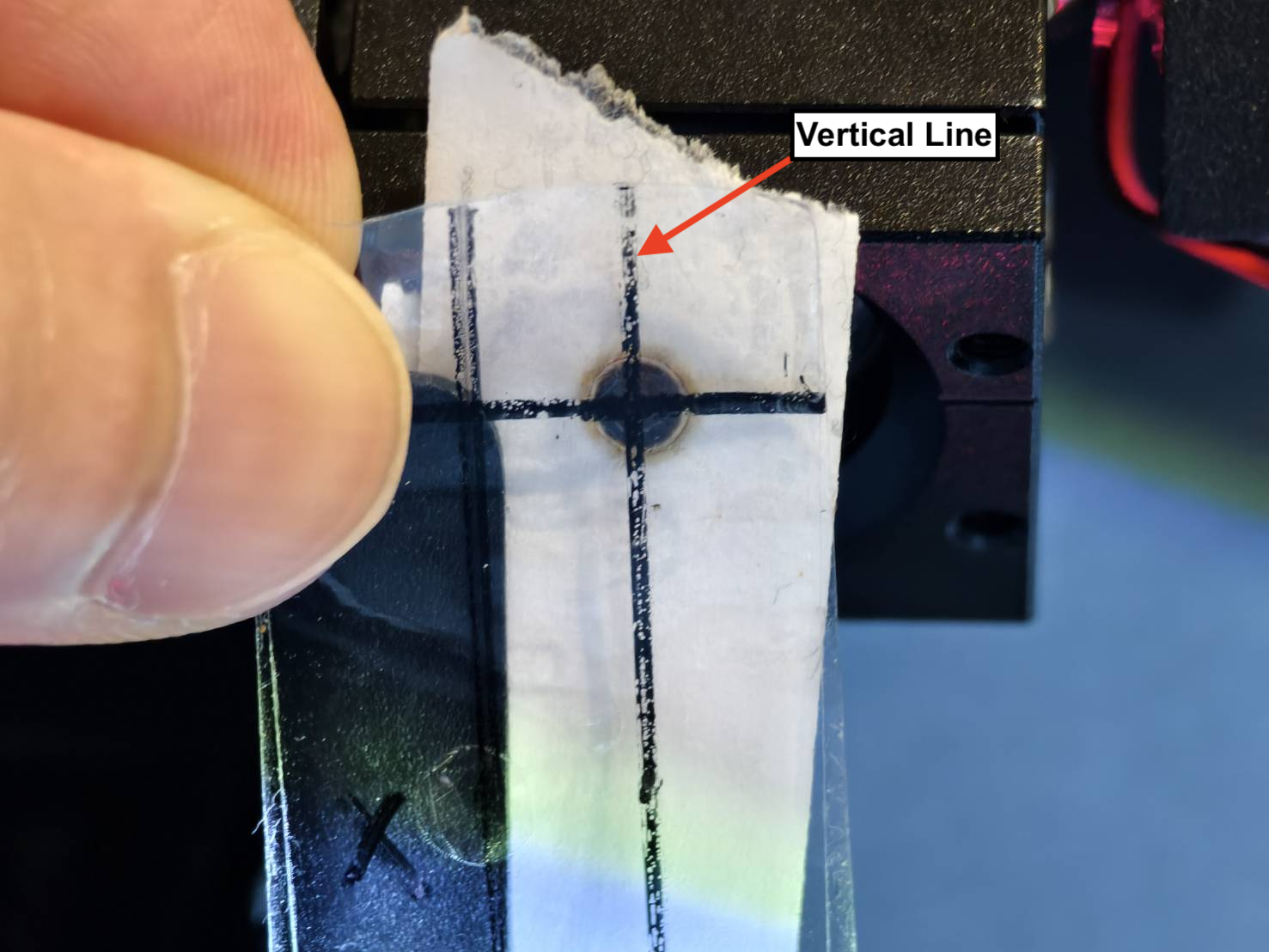

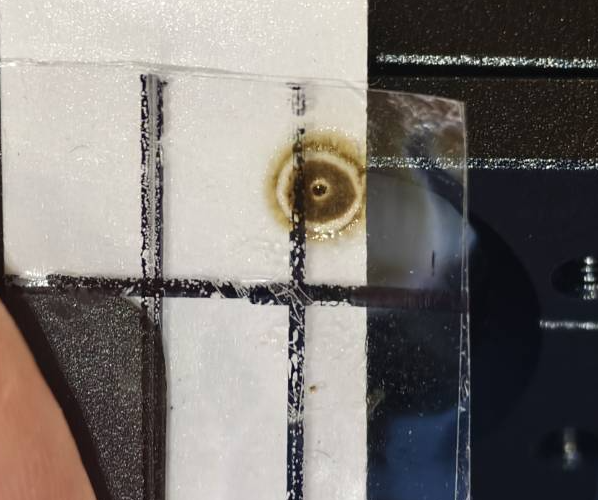

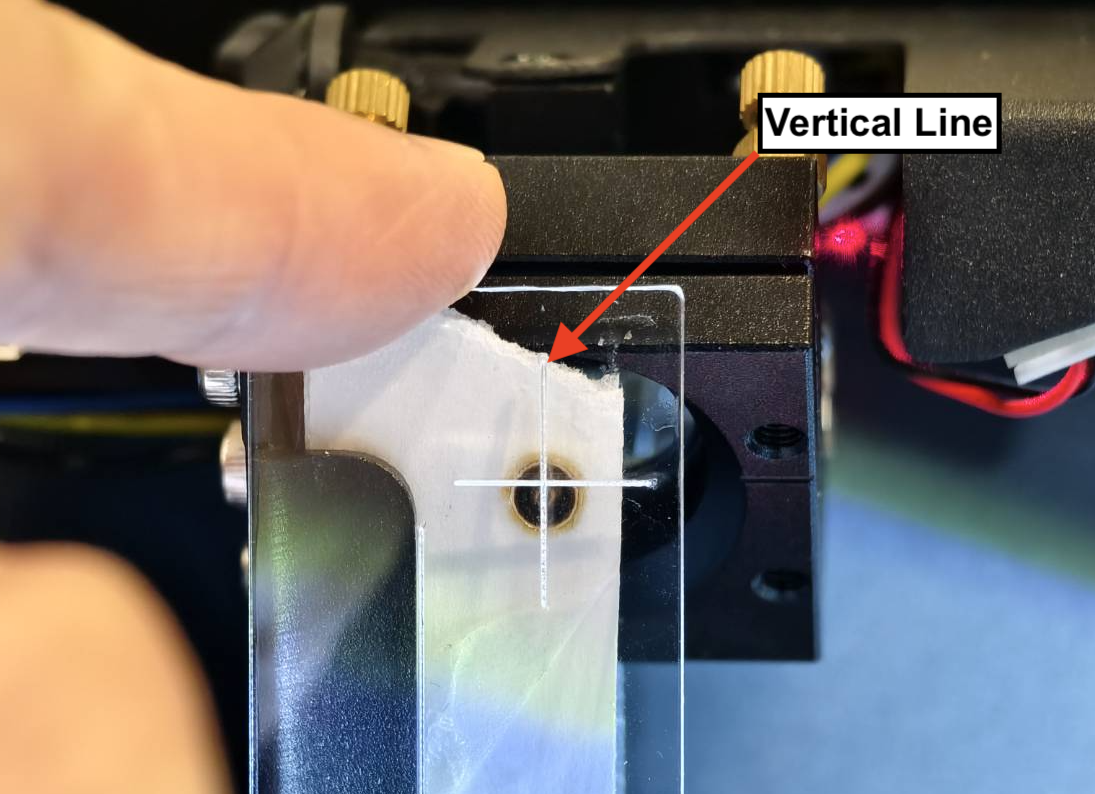

Når du har verktøyet, flytt laserhodet til midten og avfyr 5 pulser. Bruk verktøyet for å sjekke om punktet er nær den vertikale linjen.

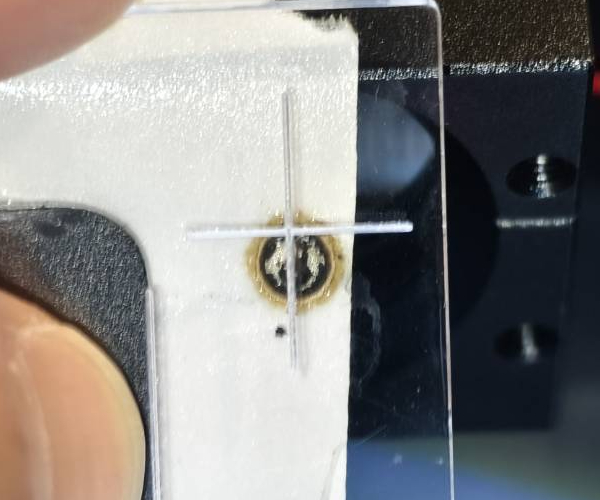

Kontroller den vertikale linjen med verktøyet. Juster verktøyets sirkel eller punkter mot inngangen og kontroller punktets posisjon.

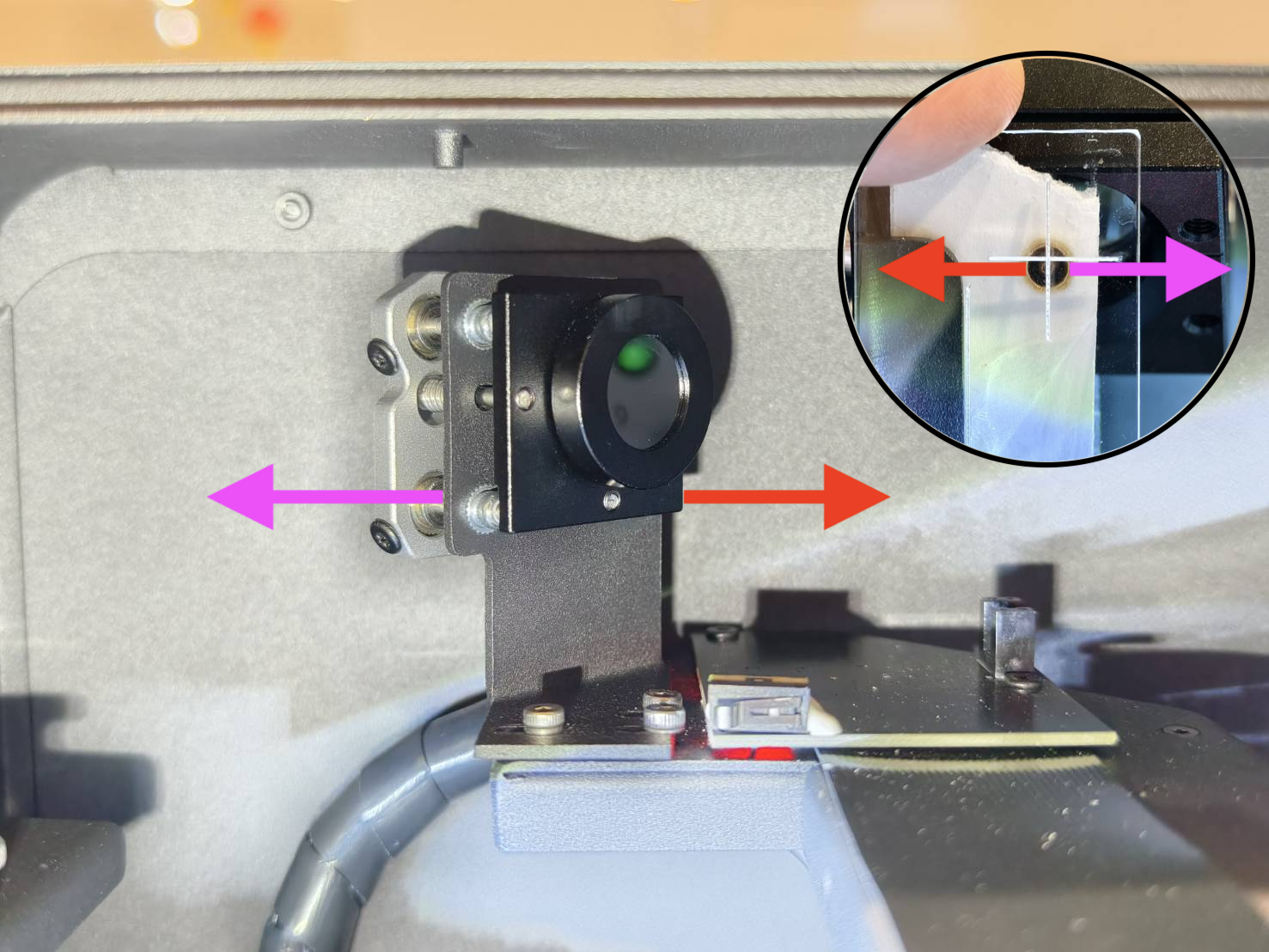

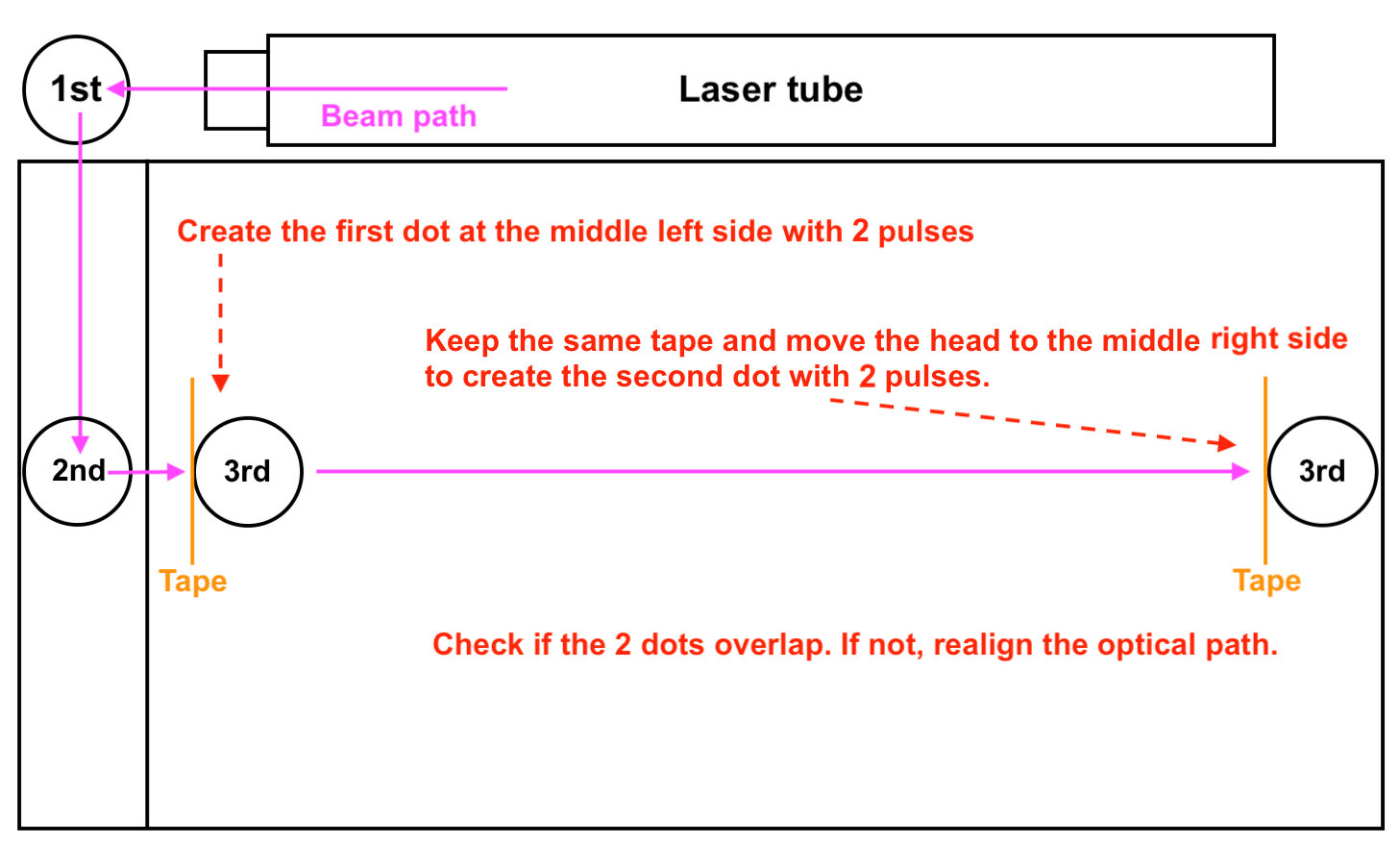

Kontroller den optiske banen fra det 2. speilet til det 3. speilet for å se om prikkene overlapper. Vennligst se Trinn 7 i en annen artikkel. Hvis prikkene ikke overlapper, vennligst gå gjennom Trinn 7.1.
Gå til Trinn 3 etter justeringen fra 2. til 3. speil.
Trinn 3

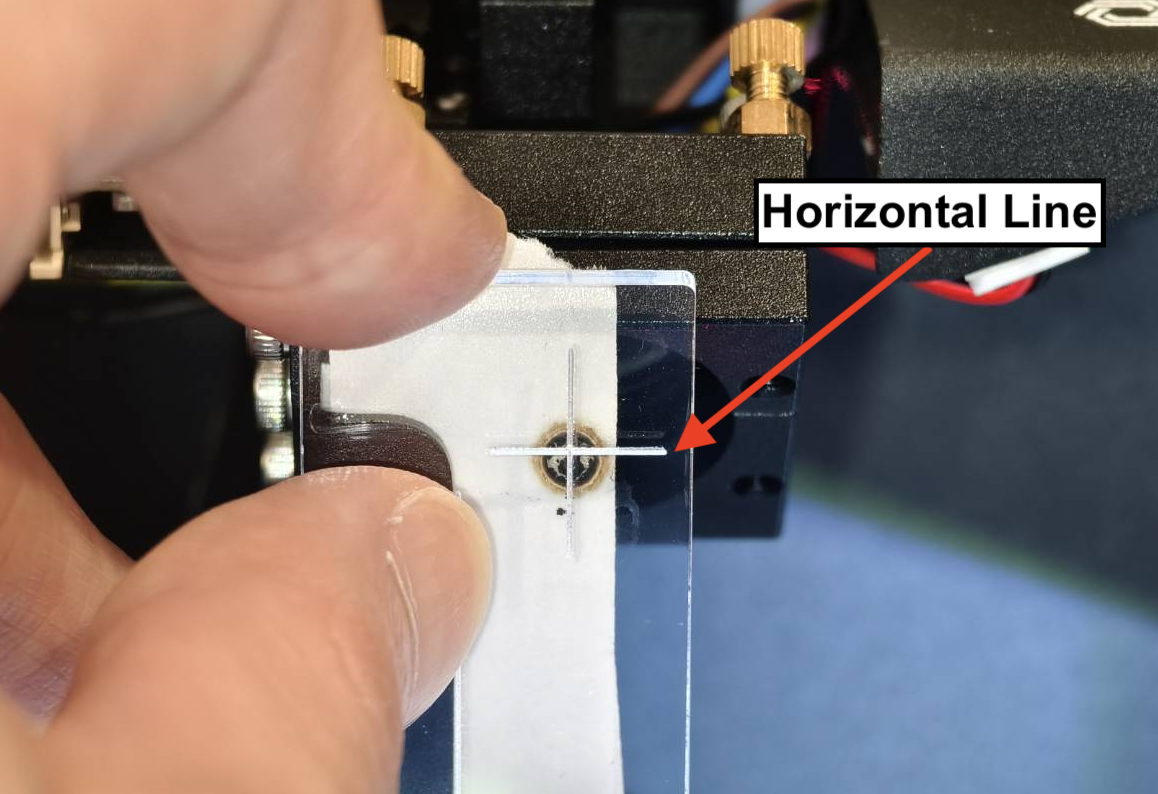

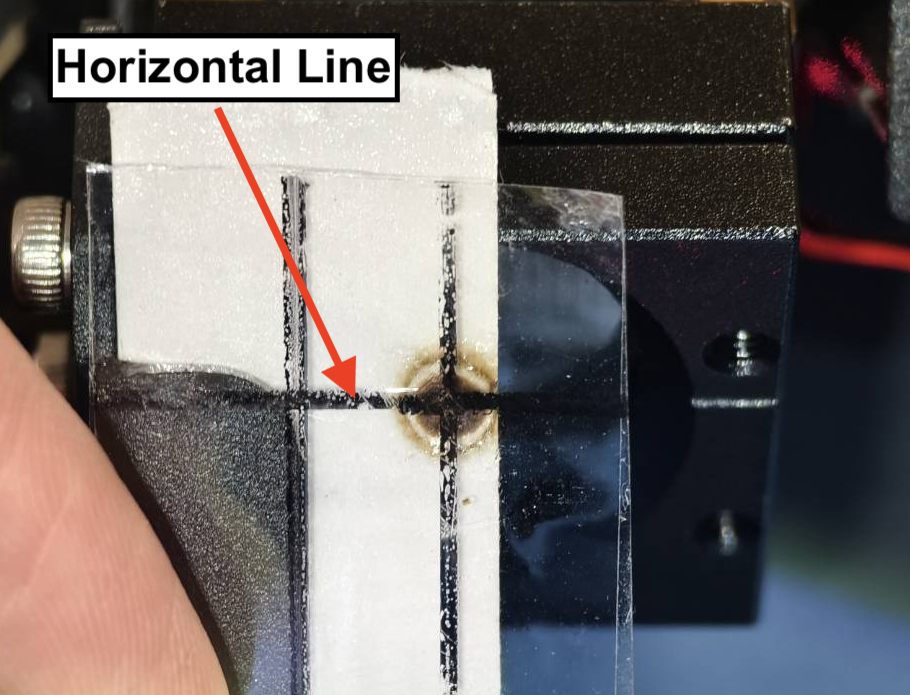

Kontroller den horisontale linjen ved hjelp av OPA-verktøyet.

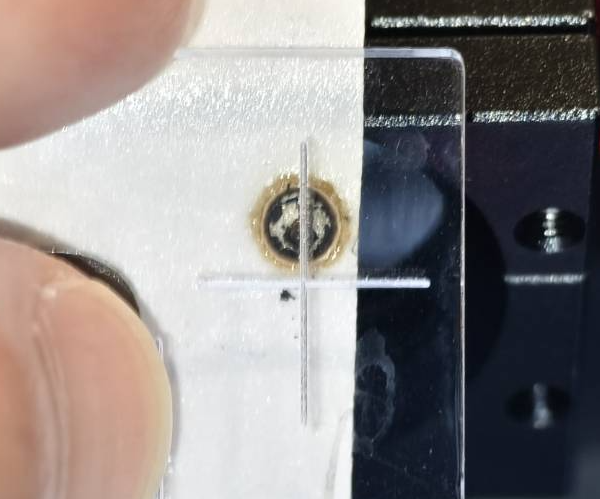

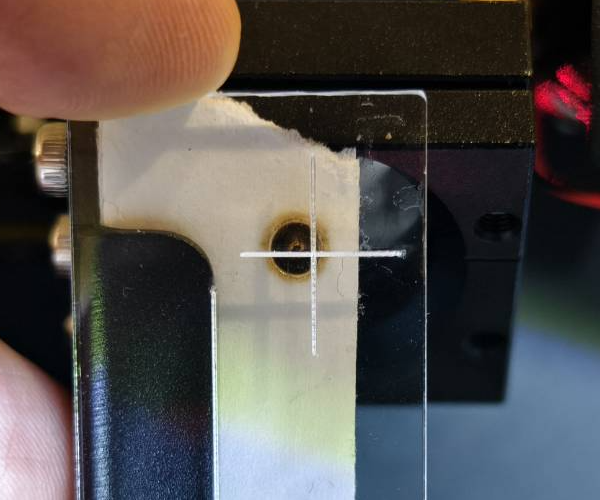

Når du har verktøyet, flytt laserhodet til midten og avfyr 5 pulser. Bruk verktøyet for å kontrollere om prikken er nær den horisontale linjen.
Kontroller den vertikale linjen med verktøyet. Juster verktøyets sirkel eller punkter mot inngangen og kontroller punktets posisjon.

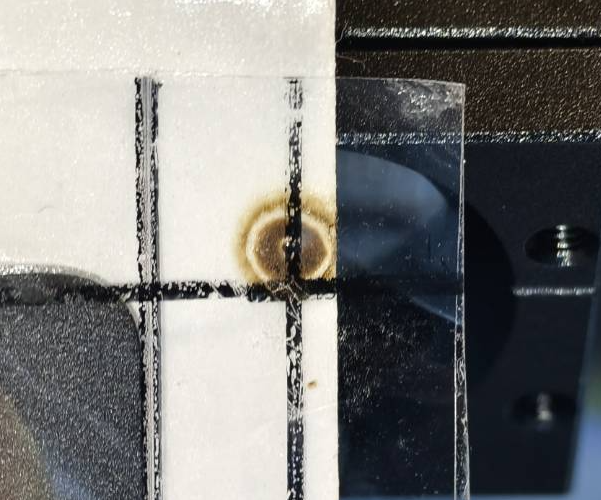

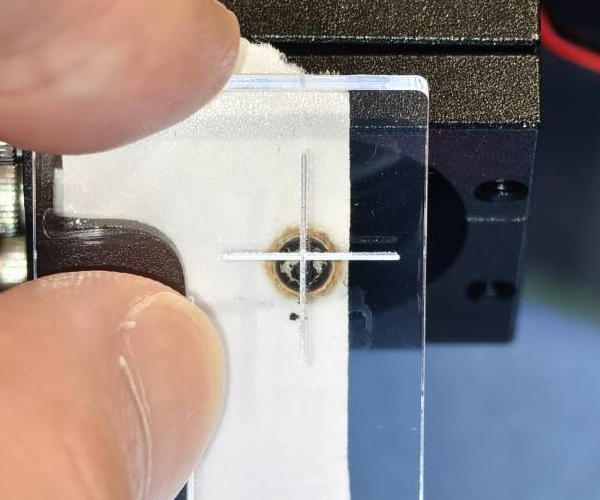

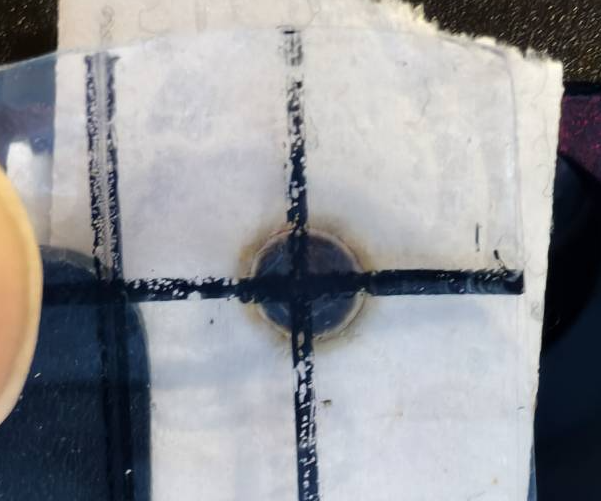

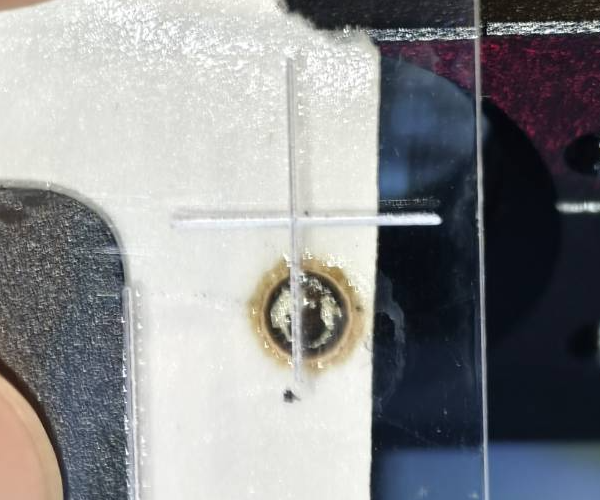

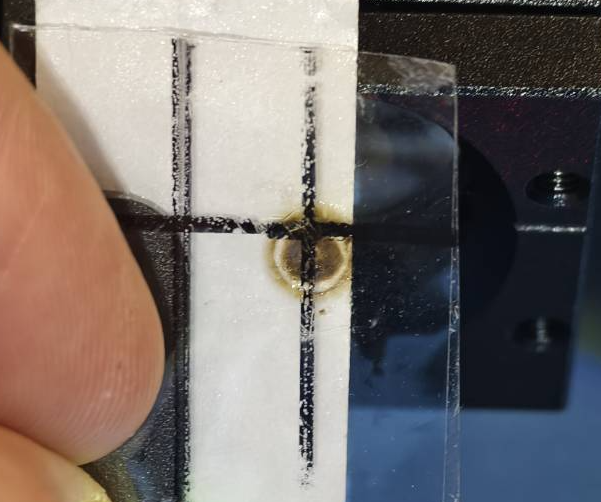

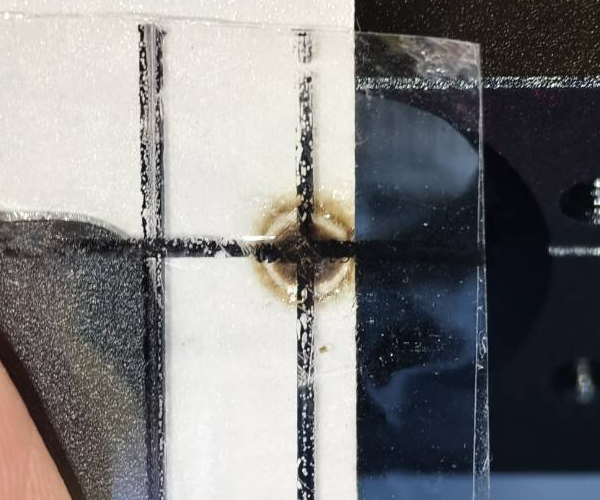

Prikken skal være sentrert på linjen. Det er akseptabelt hvis den er litt over eller under, så lenge den berører linjen. Hvis den ikke berører linjen, er det ikke akseptabelt.

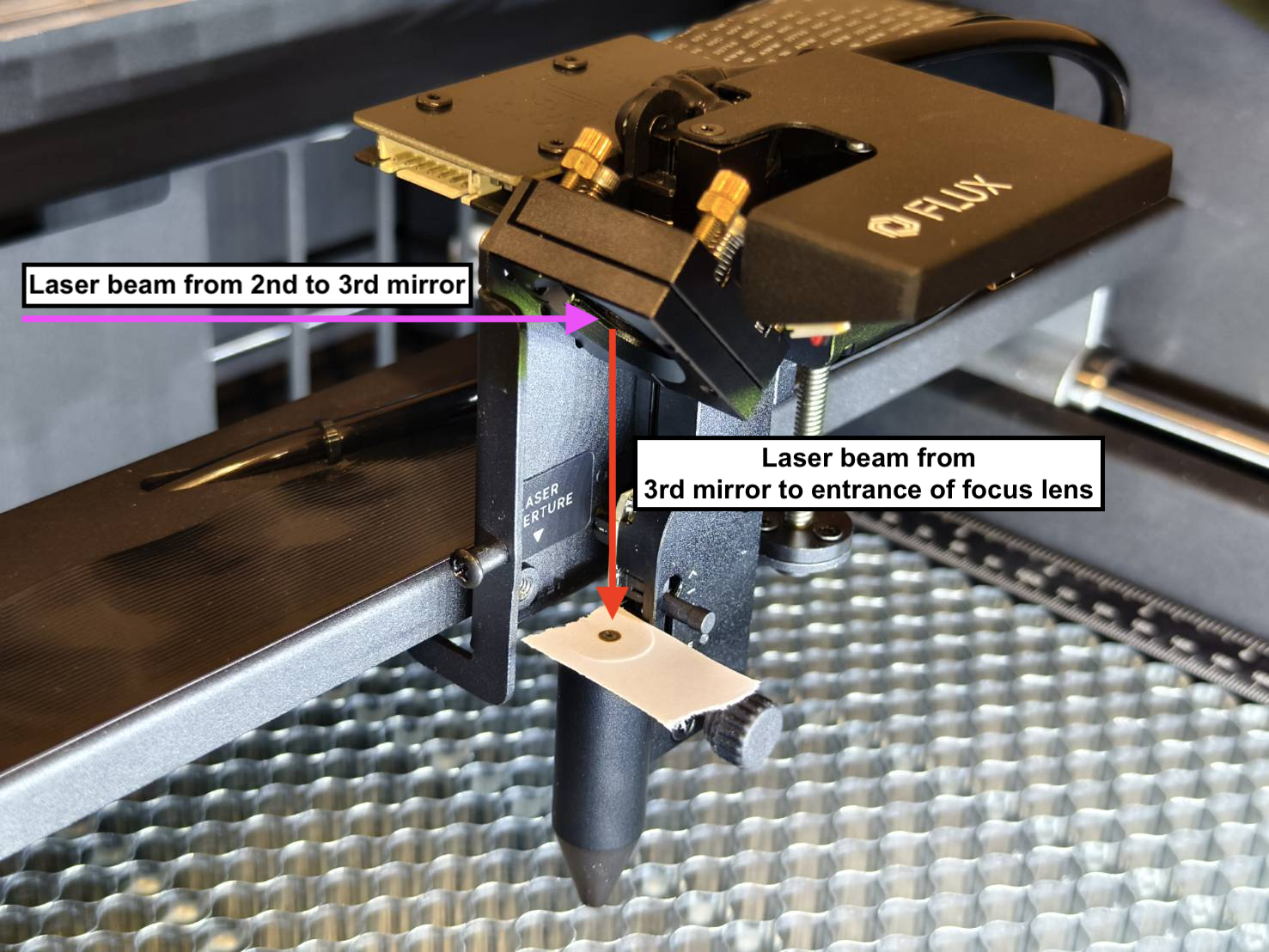

Tilbakestill og juster banen fra det 3. speilet til inngangen på fokuslinsen.

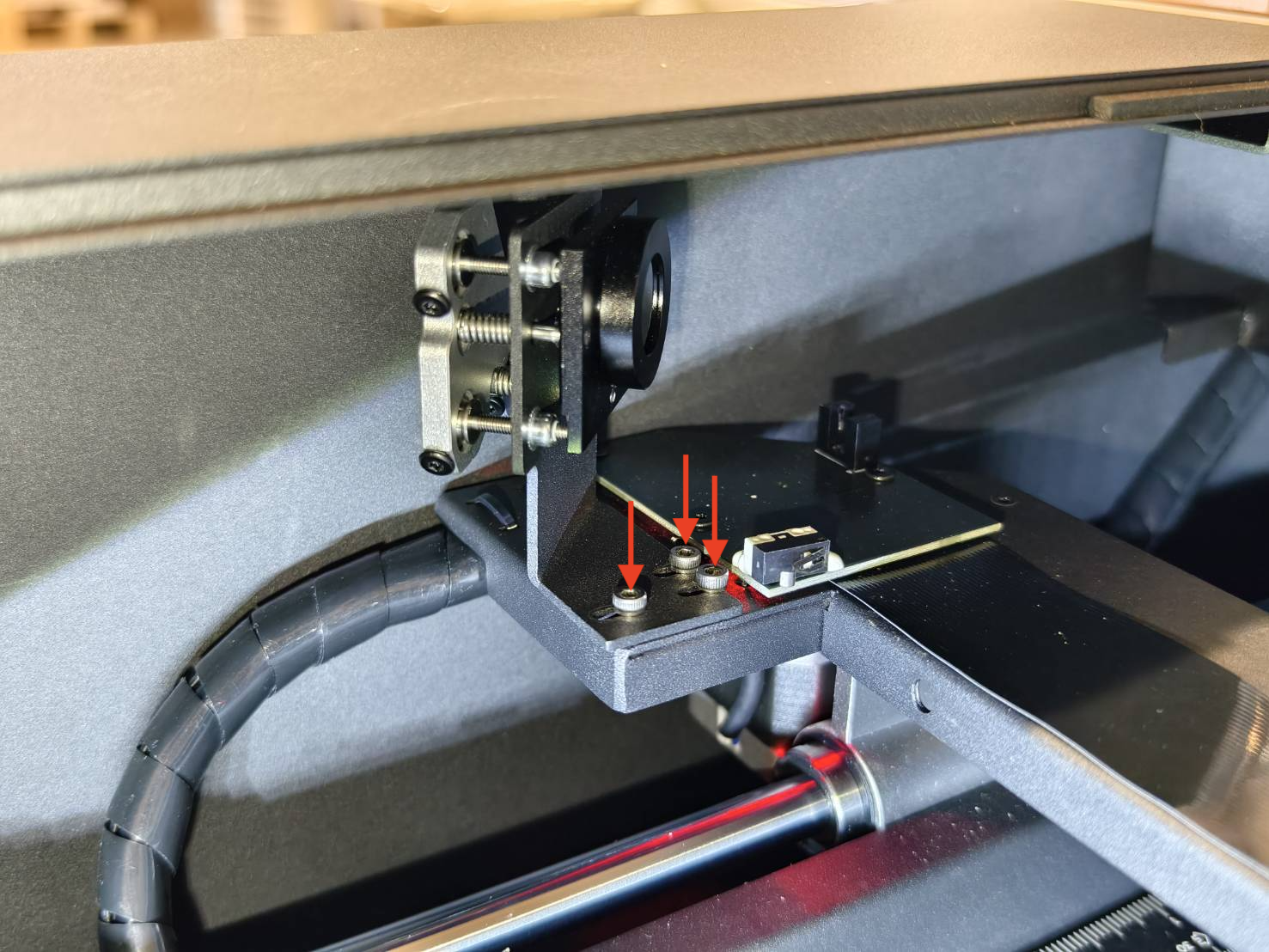

Først, løsne mutrene på det 3. speilet og roter dem mot klokken for å tilbakestille justeringen av det 3. speilet.

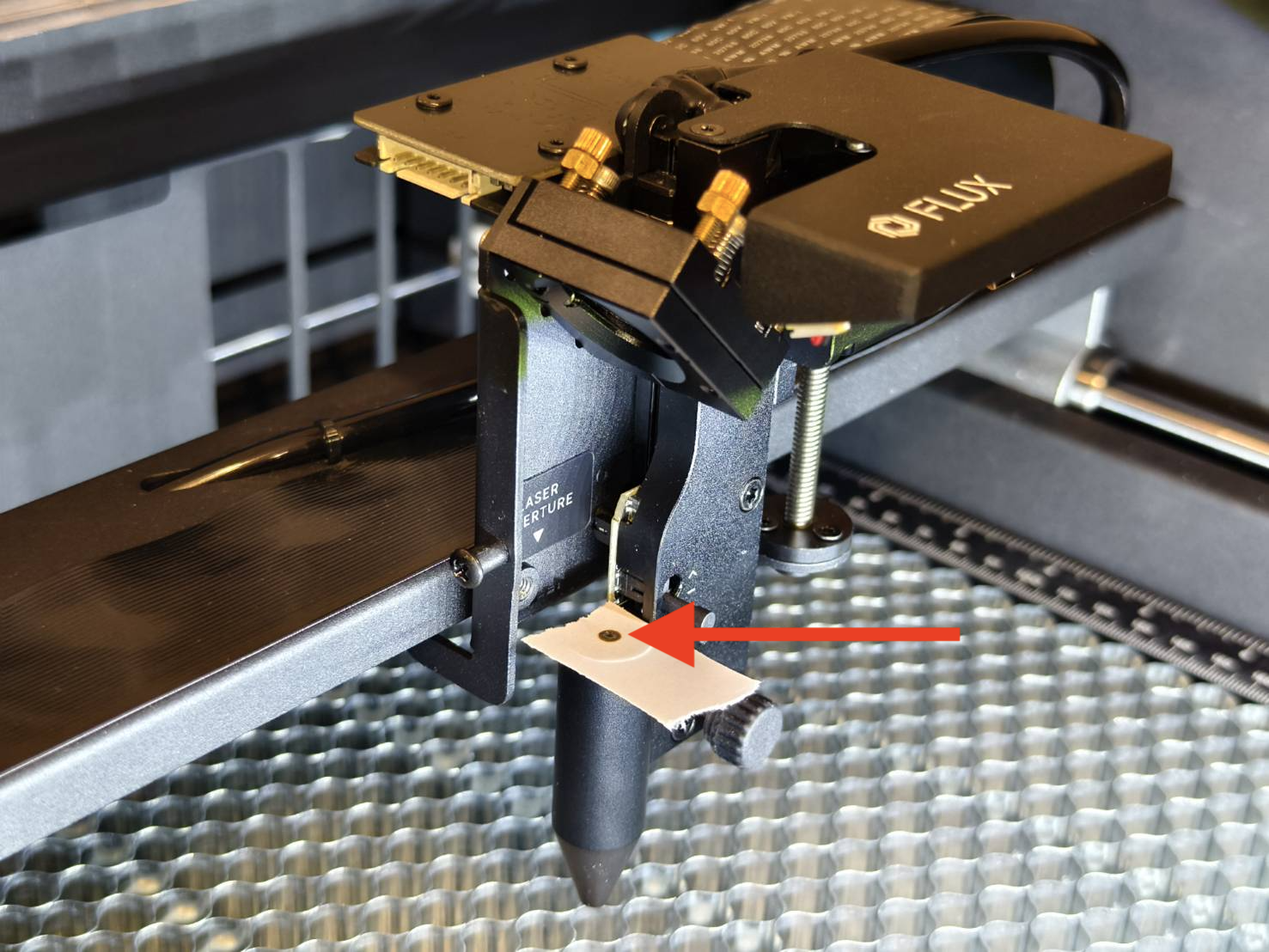

Plasser en tolagsbit tape til høyre for dysen. Lag to pulser for å lage en prikk.

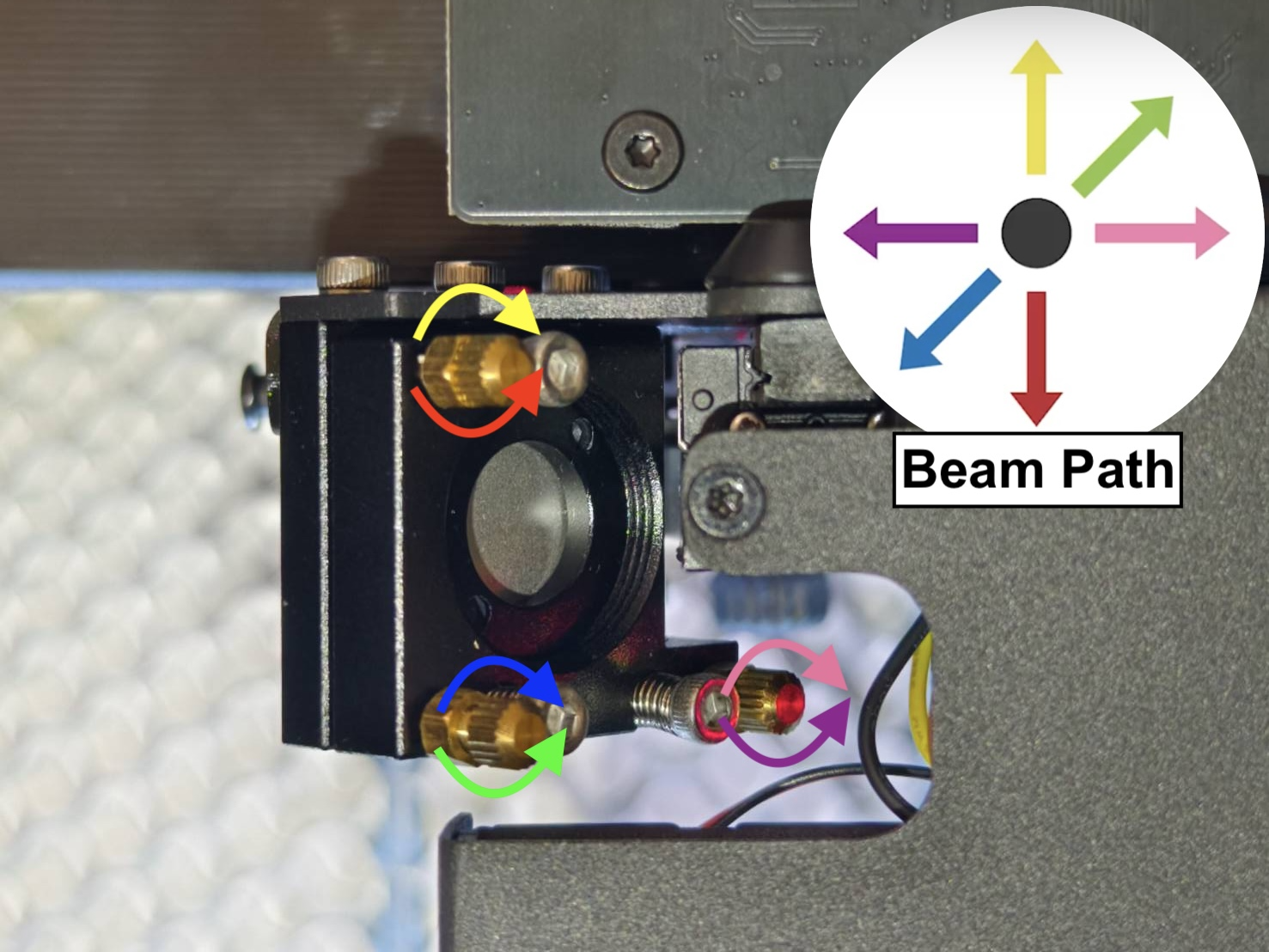

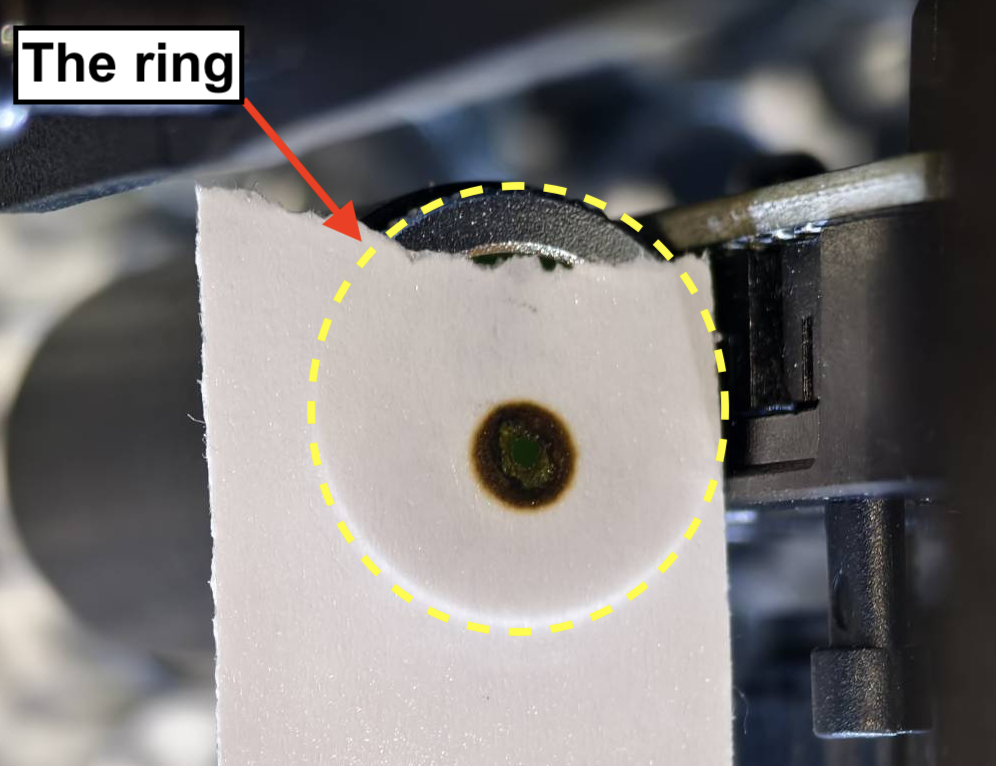

Juster skruene for å plassere prikken i midten av ringen.
Demonstrasjon
(Videoen er en faktisk operasjon utført av FLUX-personalet. Det er en lang video, du kan endre hastigheten, men konseptet og prosessen er nøkkelen for at du skal forstå hvordan du justerer. Vennligst aktiver undertekster.)
