Midlertidig OPA-verktøyveiledning

Beskrivelse

Denne artikkelen vil veilede deg gjennom hvordan du lager et OPA-verktøy.
Sørg for at dimensjonene tegnes eller trimmes så nøyaktig som mulig.

Oversikt

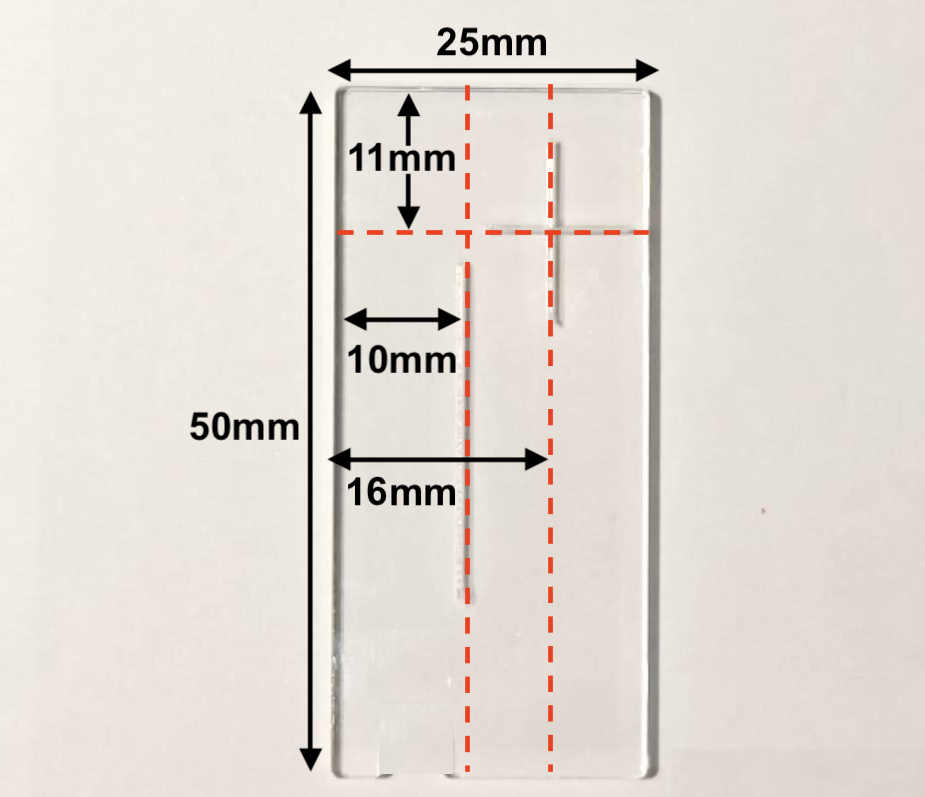

Du trenger bare å finne en gjennomsiktig bit på 50mm x 25mm (som kan trimmes til riktig størrelse) og tegne tre linjer i henhold til dimensjonene vist med røde linjer på bildet nedenfor.
(Du kan finne din egen metode så lenge dimensjonene på linjene er korrekte.)

Trinn 1

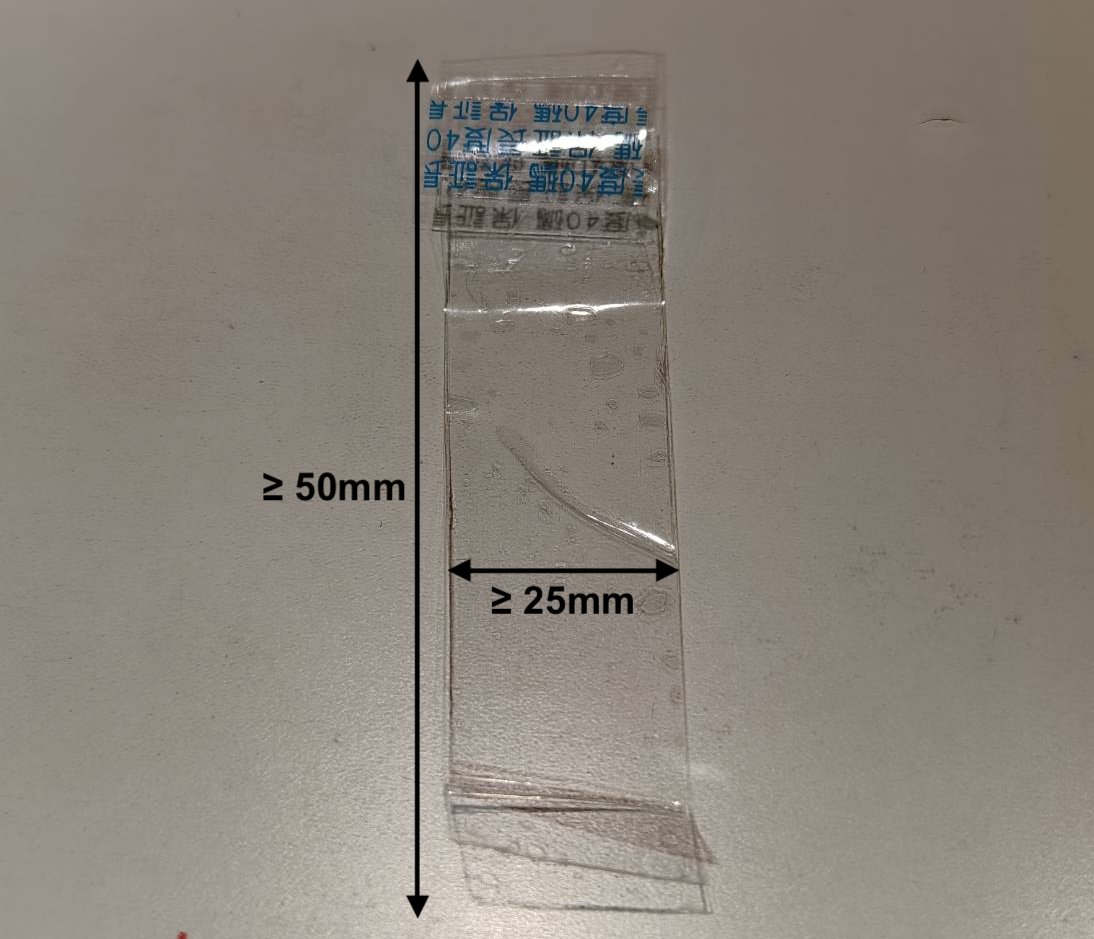

• Finn en bit gjennomsiktig tape eller en annen gjennomsiktig bit som kan tegnes på og klippes.
• Hvis du bruker tape, brett tapen for å dekke den klebrige delen eller kombiner to biter.
• Etter at den klebrige delen er dekket, skal lengden på denne biten være minst 50mm, og bredden minst 25mm. (En lengre lengde er greit, da du kan trimme den.)

Trinn 2

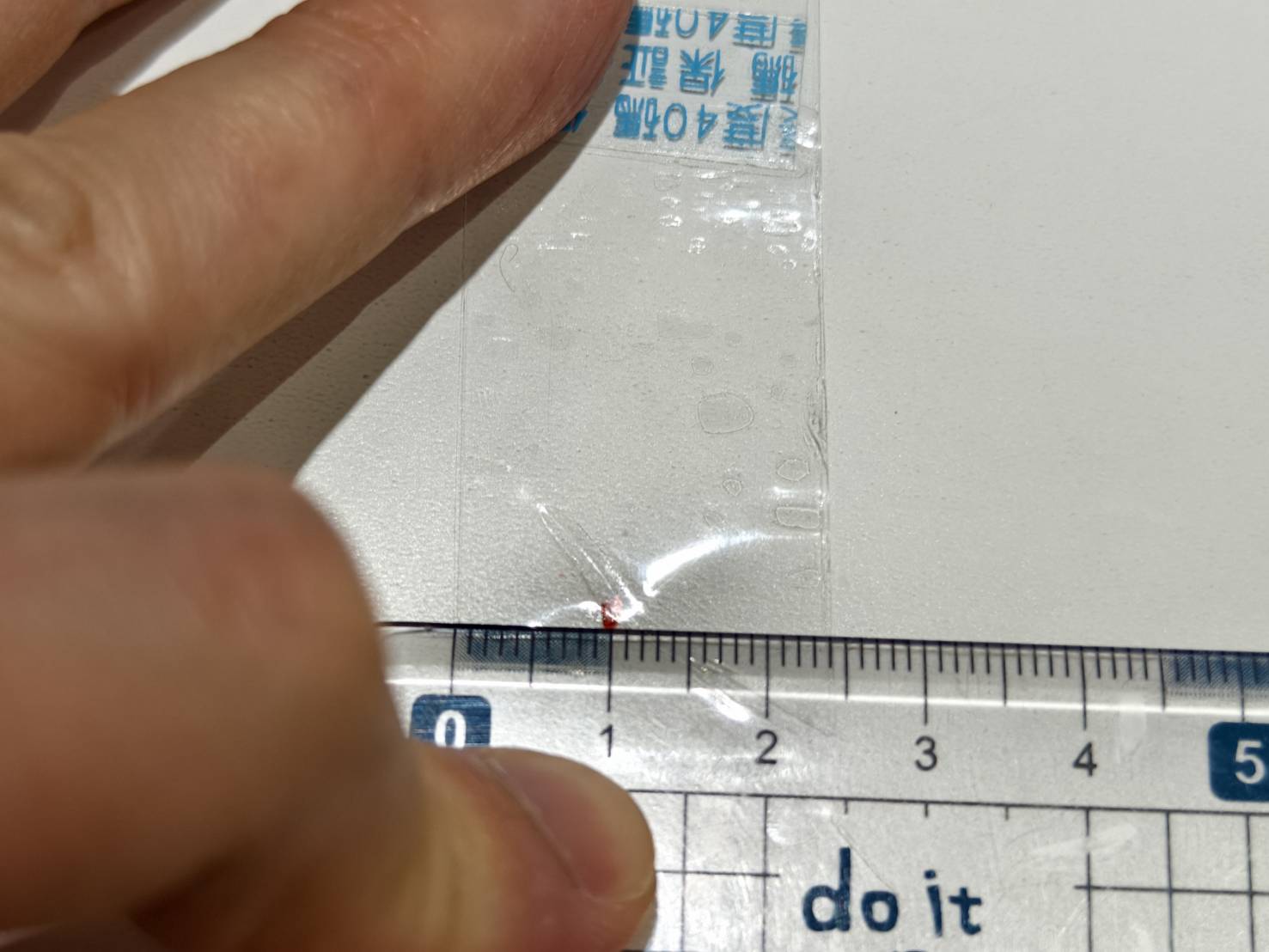

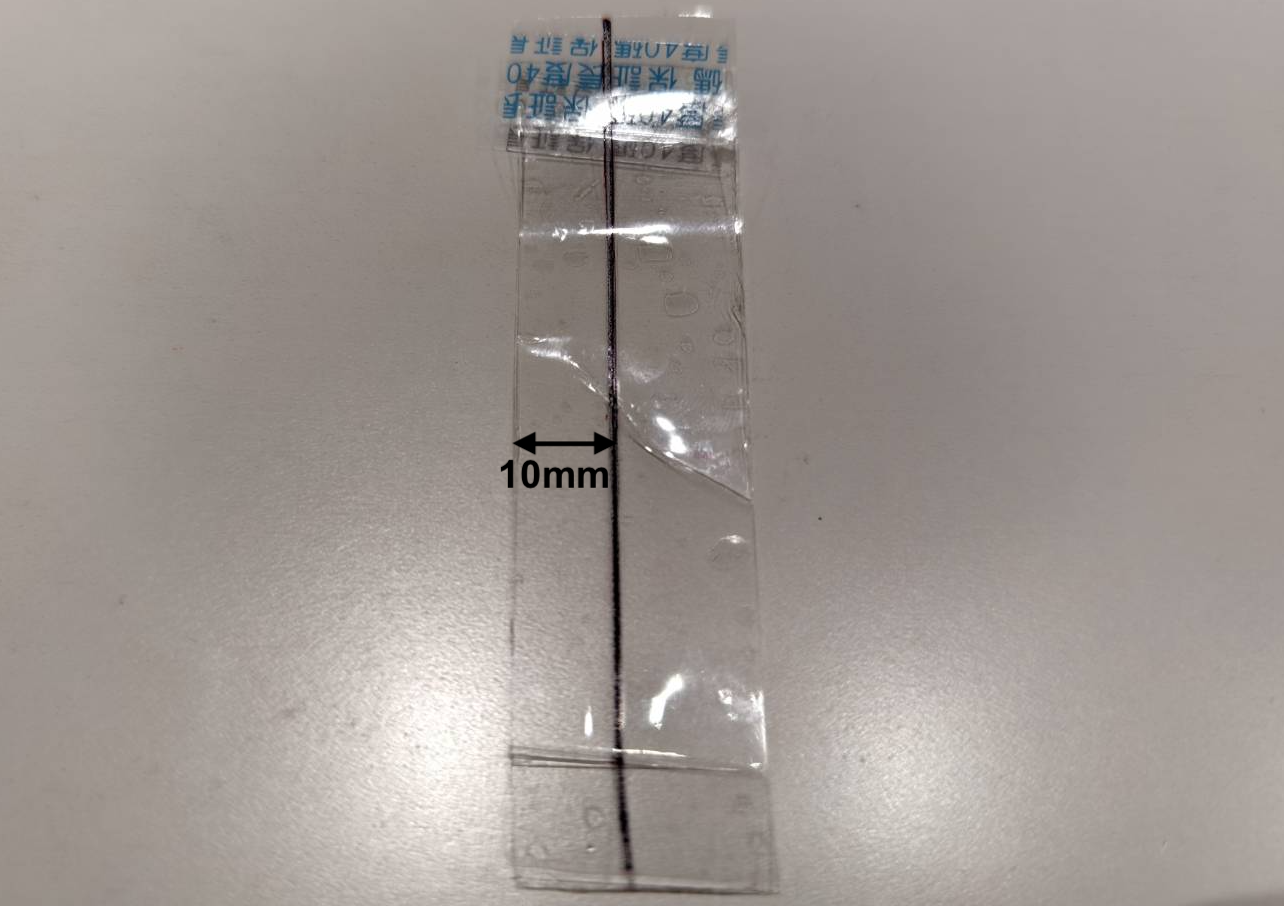

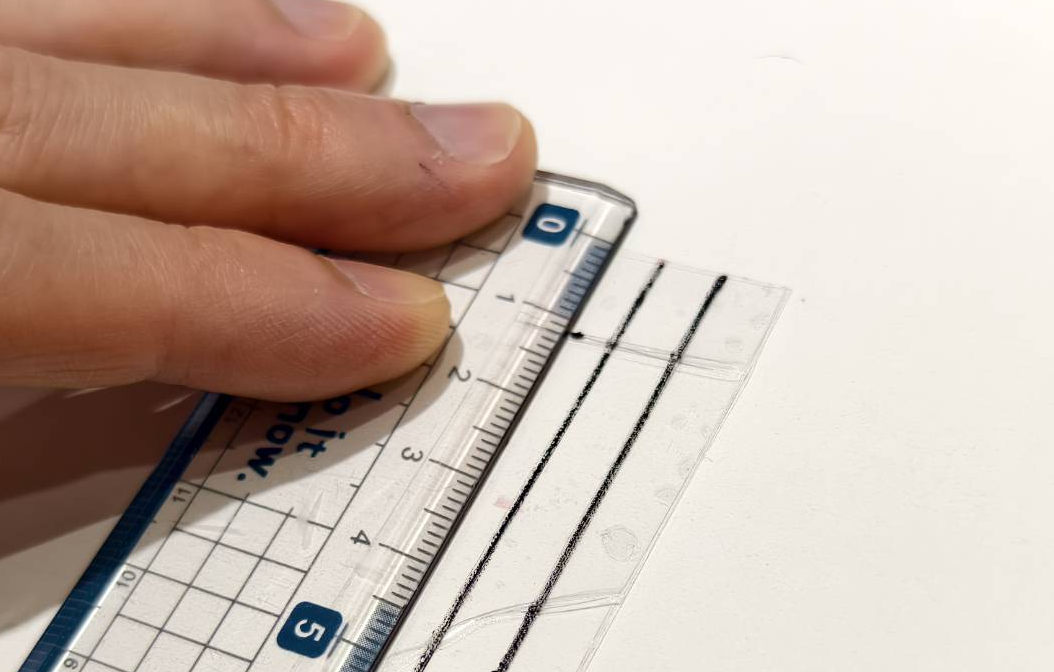

• Finn det vertikale 10mm-punktet og merk det.

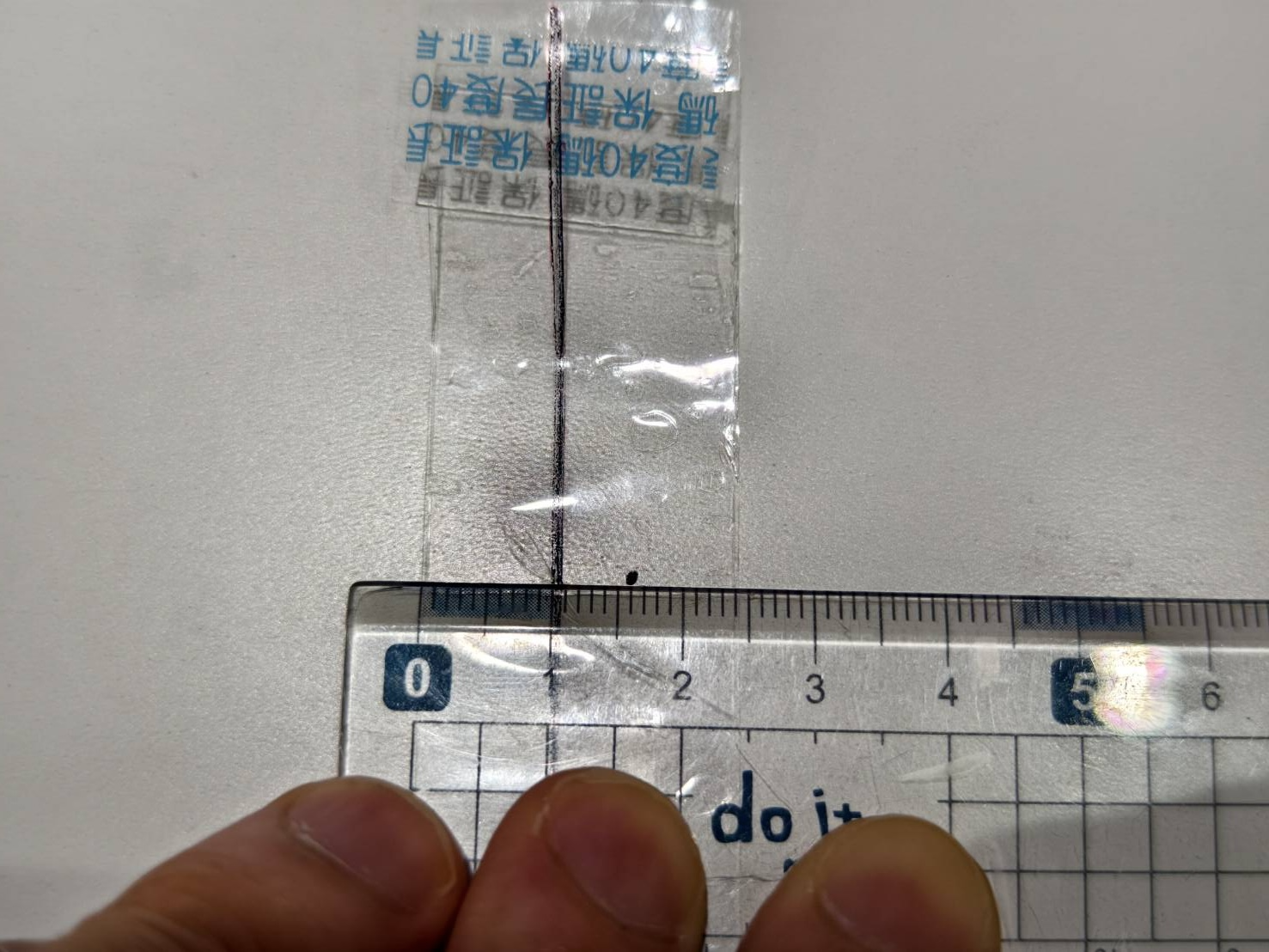

• Tegn en vertikal linje basert på merket gjennom hele den gjennomsiktige biten.


Trinn 3

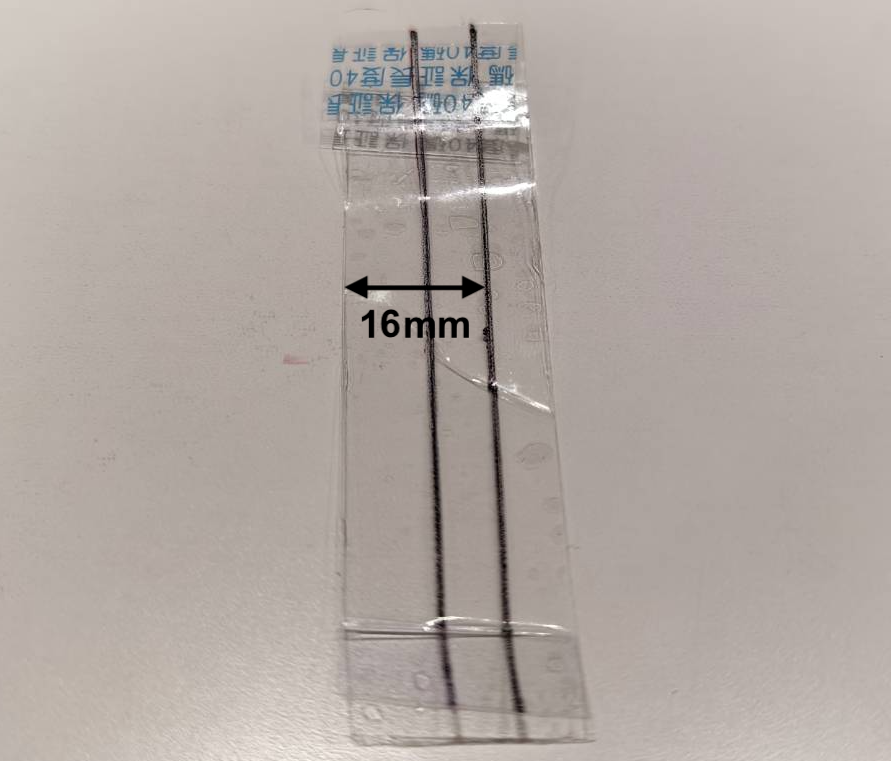

• Finn det vertikale 16mm-punktet og merk det.


• Tegn en vertikal linje basert på merket gjennom hele den gjennomsiktige biten.


Trinn 4

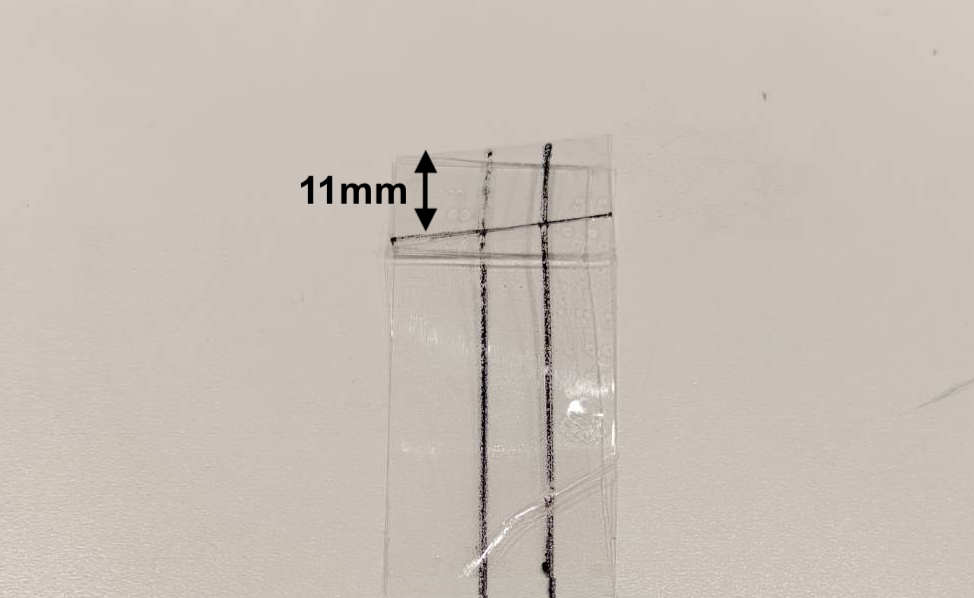

• Finn det horisontale 11mm-punktet og merk det.


• Tegn en vertikal linje basert på merket gjennom hele den gjennomsiktige biten.


Trinn 5

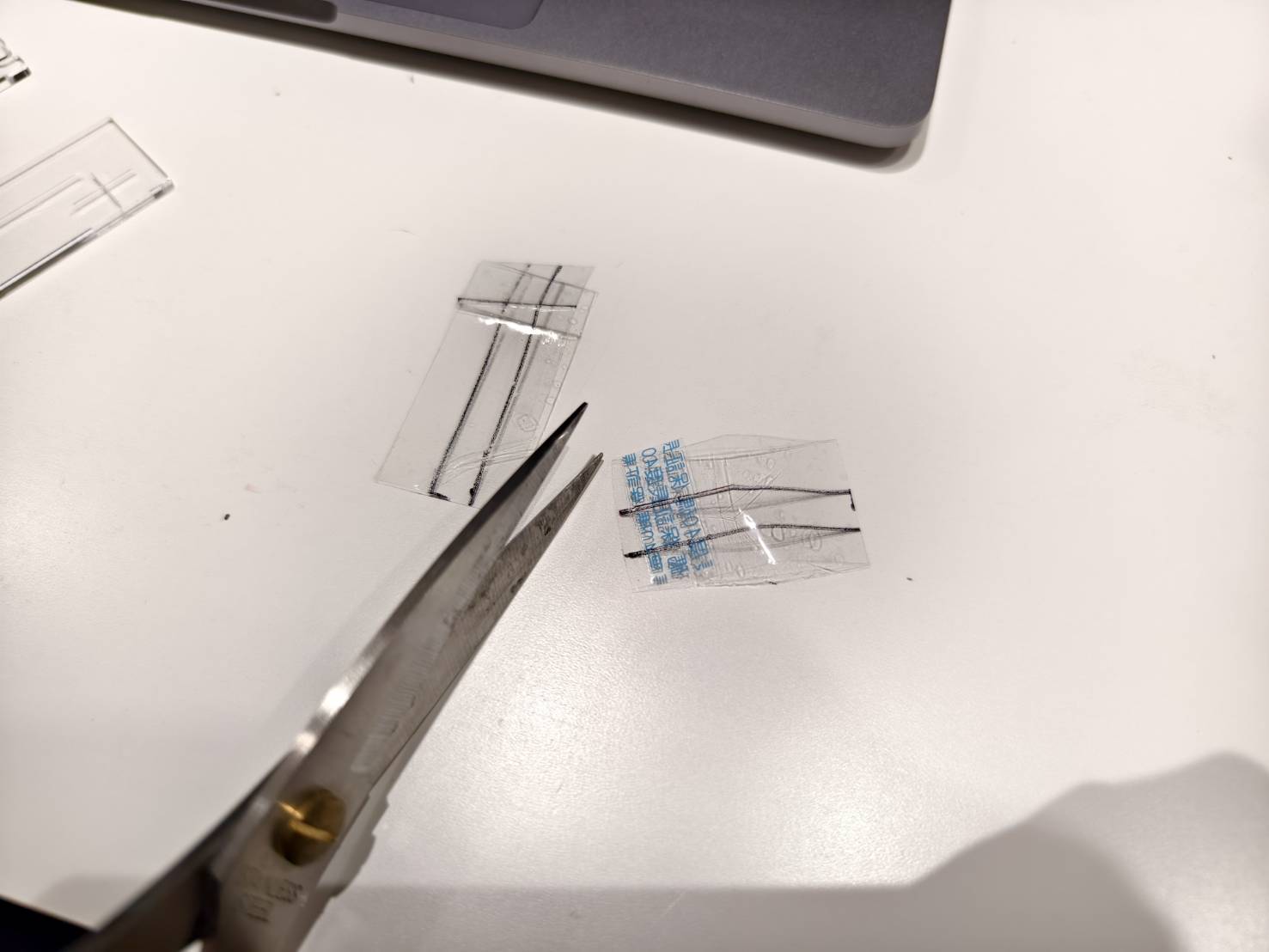

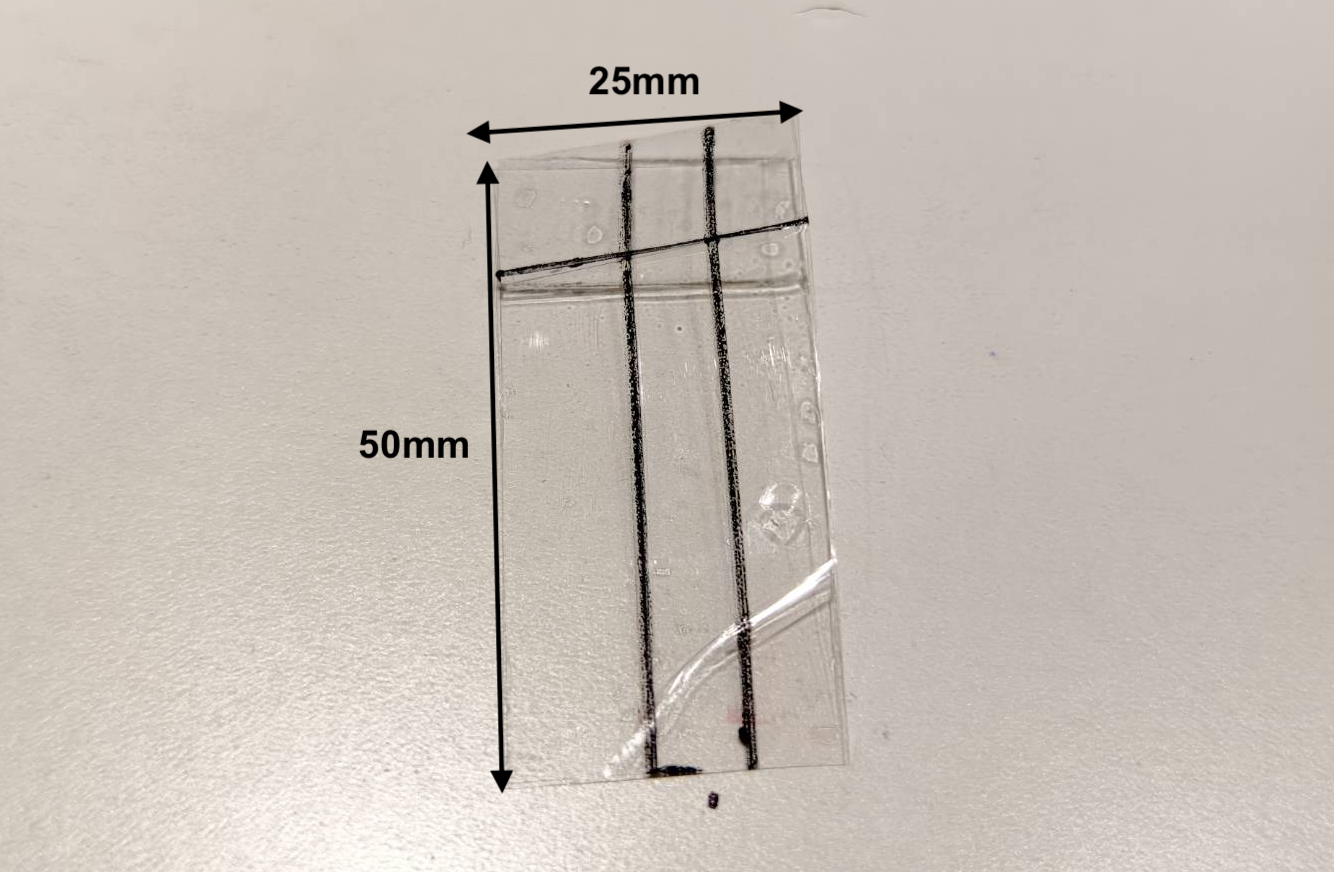

Trim biten til 50mm x 25mm.

Trinn 6

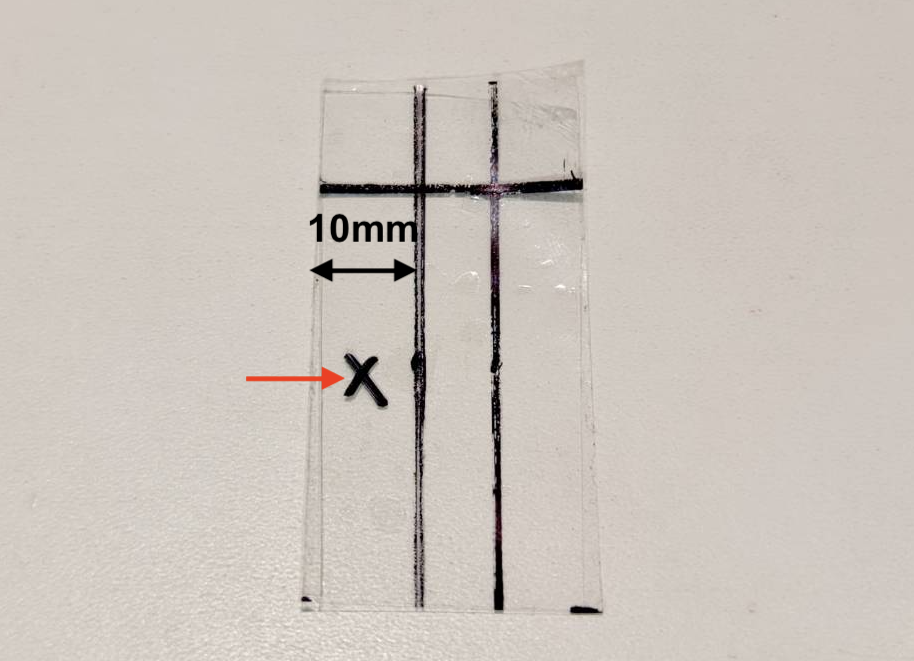

Lag et merke på 10 mm-siden.

Trinn 7

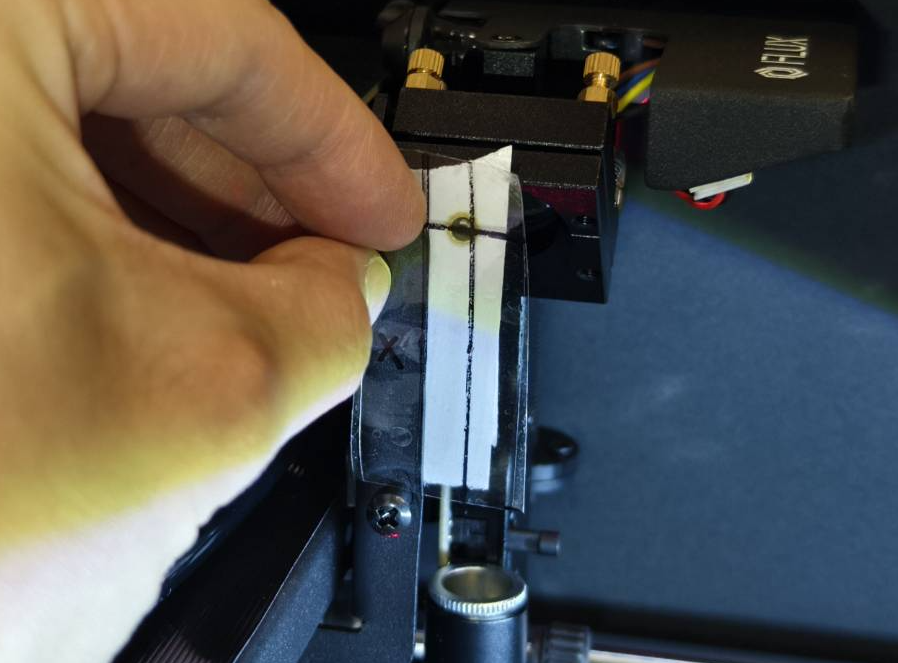

Se veiledningen for justering av optisk bane for instruksjoner om bruk av verktøyet.
4-11 Avansert justering av optisk bane
