beamo II - Bytte av laserstrømforsyning (Laser PSU)

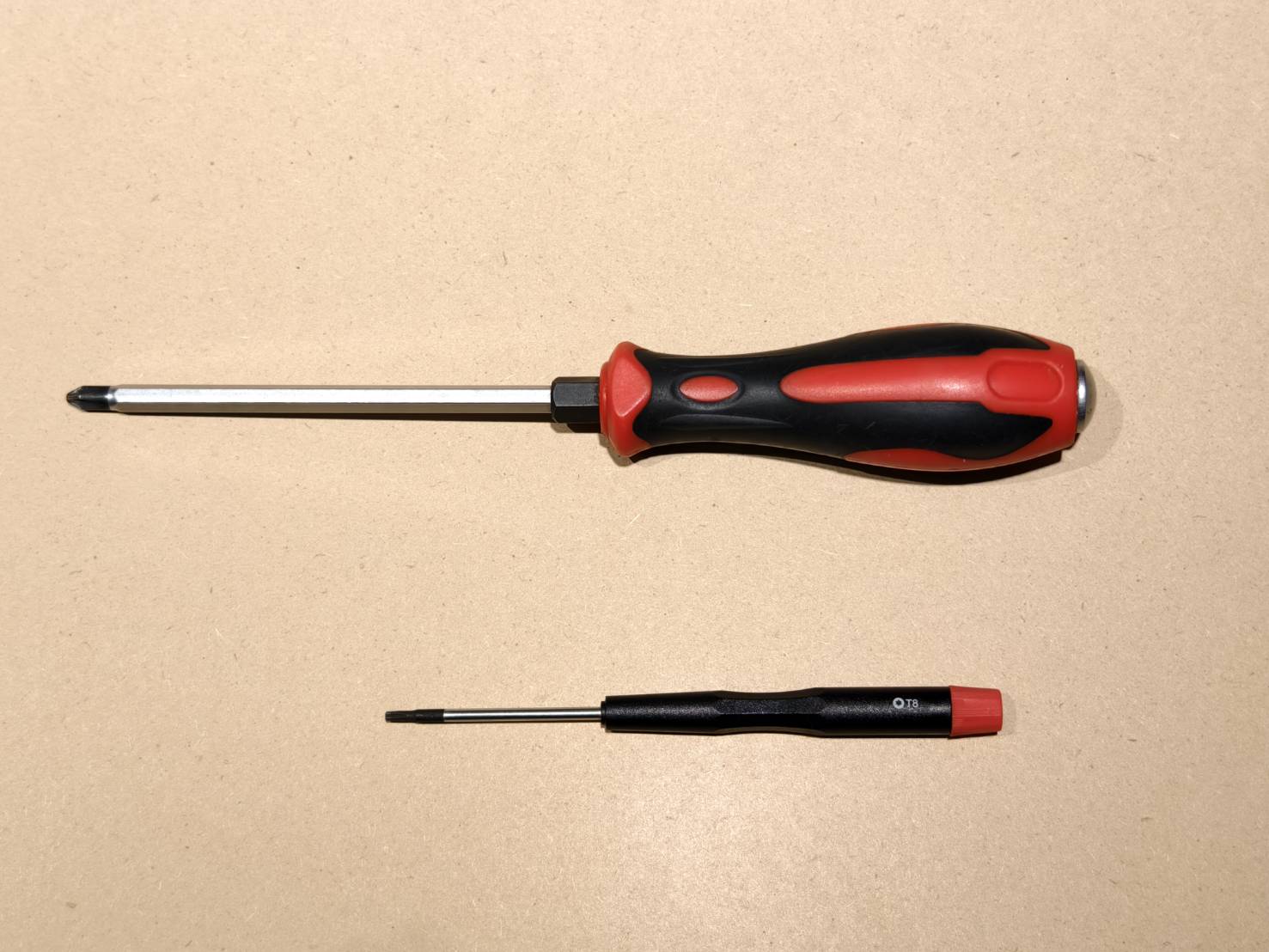

Verktøy

Trinn 1

Slå av maskinen og koble fra strømkabelen.

Trinn 2

Fjern det fremre metalldekselet. (T8 torx-skrue * 10 stk.)

Trinn 3

Fjern det bakre metalldekselet.

Trinn 4

Koble fra kablene på laserstrømforsyningen.

Trinn 5

• Fjern de fire skruene på laserstrømforsyningen.



Trinn 6

Fjern laserstrømforsyningen og legg den til side midlertidig.
(Kabelen til strømforsyningen er fortsatt koblet til laserrøret på dette tidspunktet.)

Trinn 7

Demonter vannpumpen for å koble strømforsyningens kabel fra laserrøret, deretter kan laserstrømforsyningen fjernes fra systemet.

Trinn 8

Koble kabelen til den nye strømforsyningen til laserrøret og monter vannpumpen tilbake på plass.

Trinn 9

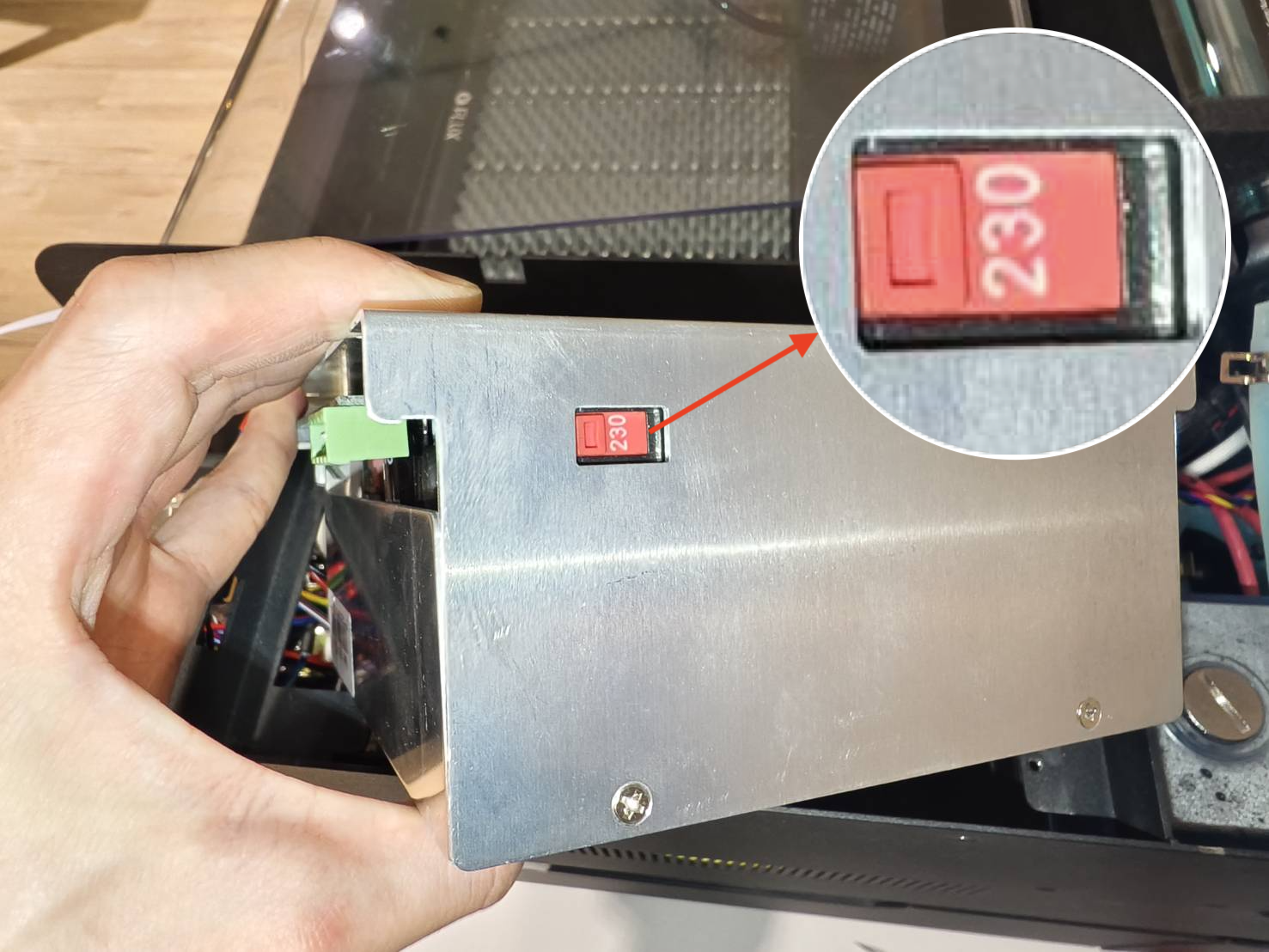

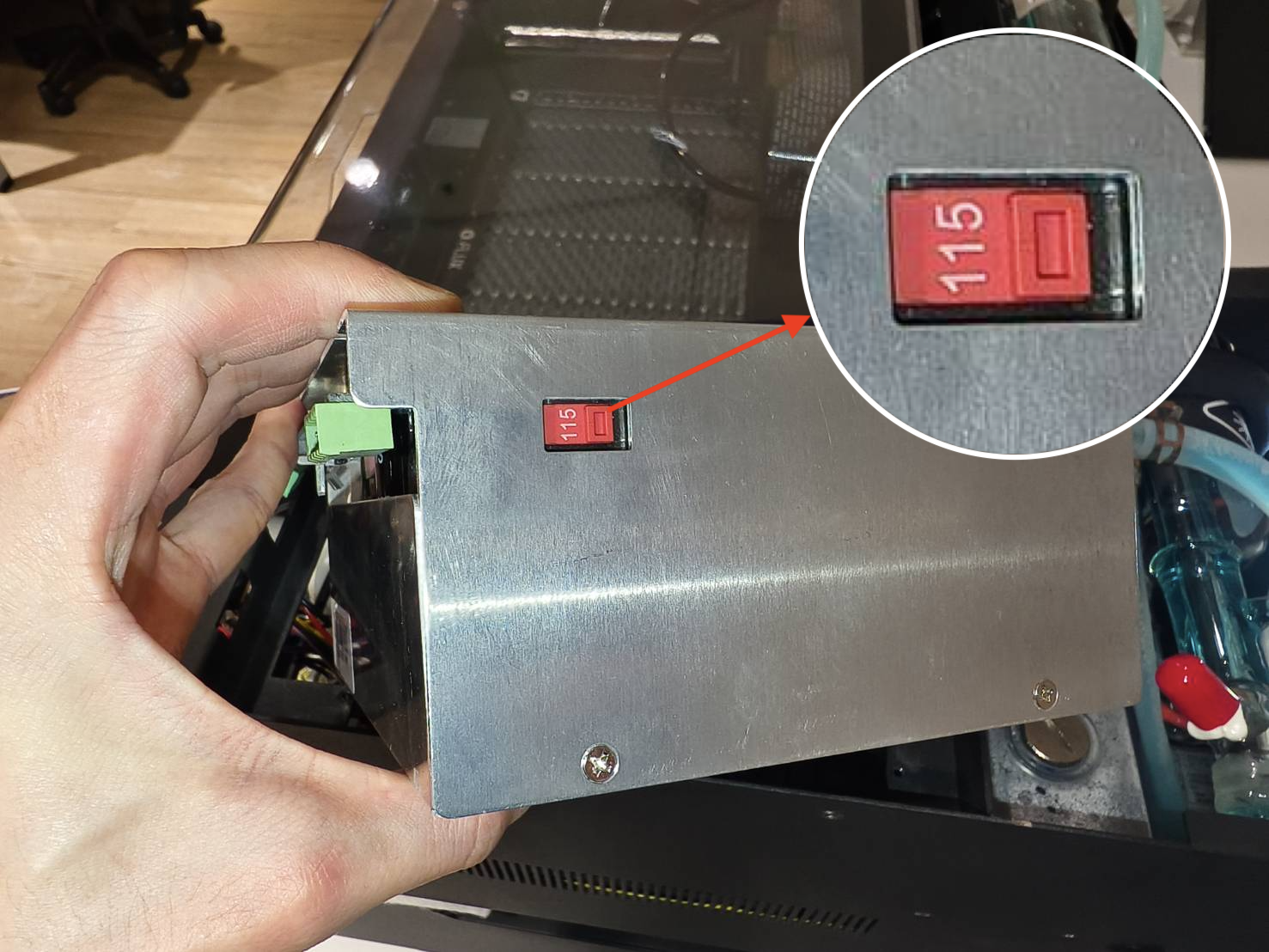

• Det finnes en spenningsbryter for 115V eller 230V. Vennligst bytt til riktig spenning som passer ditt miljø. (For eksempel bruker USA 110V, så 115V skal velges. Storbritannia bruker 230V, så 230V skal velges.)

• Plasser laser-PSU-en på plass.

Trinn 10

Fest PSU-en med de fire skruene.

Trinn 11

Koble kablene til laser-PSU-en.

Trinn 12

Koble Type-C-kabelen til hovedkortet. Sørg for at den hvite prikken på kabelen peker nedover.

Trinn 13

Monter det bakre metalldekselet på nytt.

Trinn 14

Monter det fremre metalldekselet på nytt. Sørg for at den hvite prikken på Type-C-kabelen peker oppover, som vist i videoen.
