beamo II - Utskifting av autofokusprobe

Verktøy

Trinn 1

Fjern bikakeplaten. (Hvis du ikke kan heve hodet, se Trinn 3 for å heve det manuelt.)

Trinn 2

Slå av maskinen og koble fra strømkabelen.

Trinn 3

Roter den gjengede stangen for å senke laserhodet slik at du finner de fire skruene.

Fjern de fire skruene.

Trinn 4

Roter den gjengede stangen for å heve laserhodet, deretter kan laserhodeenheten tas av.
(Pass på at lineærskinnen ikke faller av. Hvis den gjør det, sett den tilbake på plass.)

Trinn 5

Fjern de tre skruene for å ta av Z-aksekortet, deretter kan proben lokaliseres.

Trinn 6

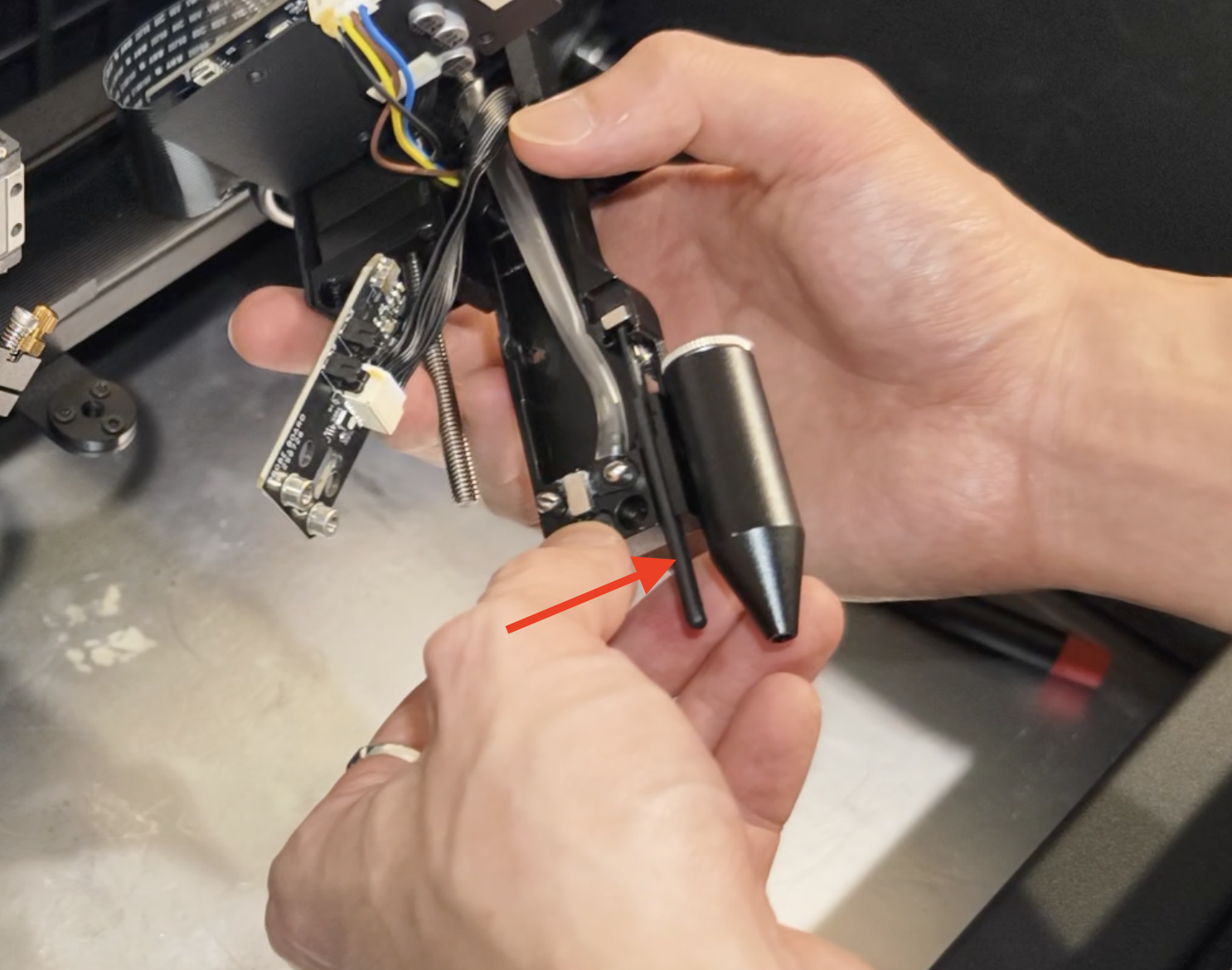

Fjern den gamle proben. Installer den nye proben.
Pass på at fokusprobe og magnet er i riktig posisjon.
Fokusprobe og magnet må tiltrekke hverandre, dette er riktig posisjon.

Trinn 7

Fest Z-aksekortet med laserhodemontasjen.

Trinn 8

Installer laserhodemontasjen ved hjelp av den gjengede stangen og fest laserhodemontasjen til den lineære glideren med de fire skruene.
