beamo II - Veiledning for utskifting av laserrør

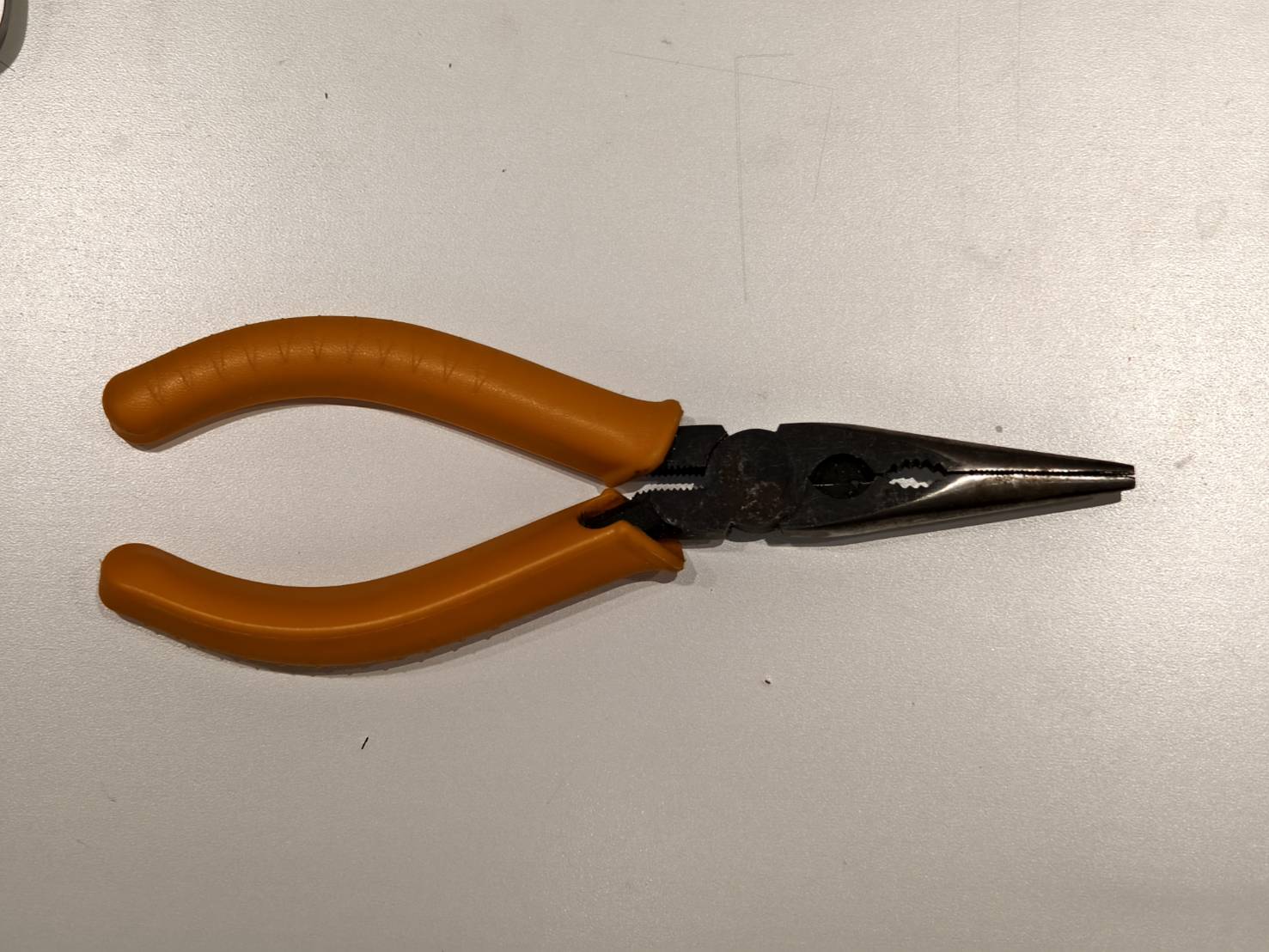

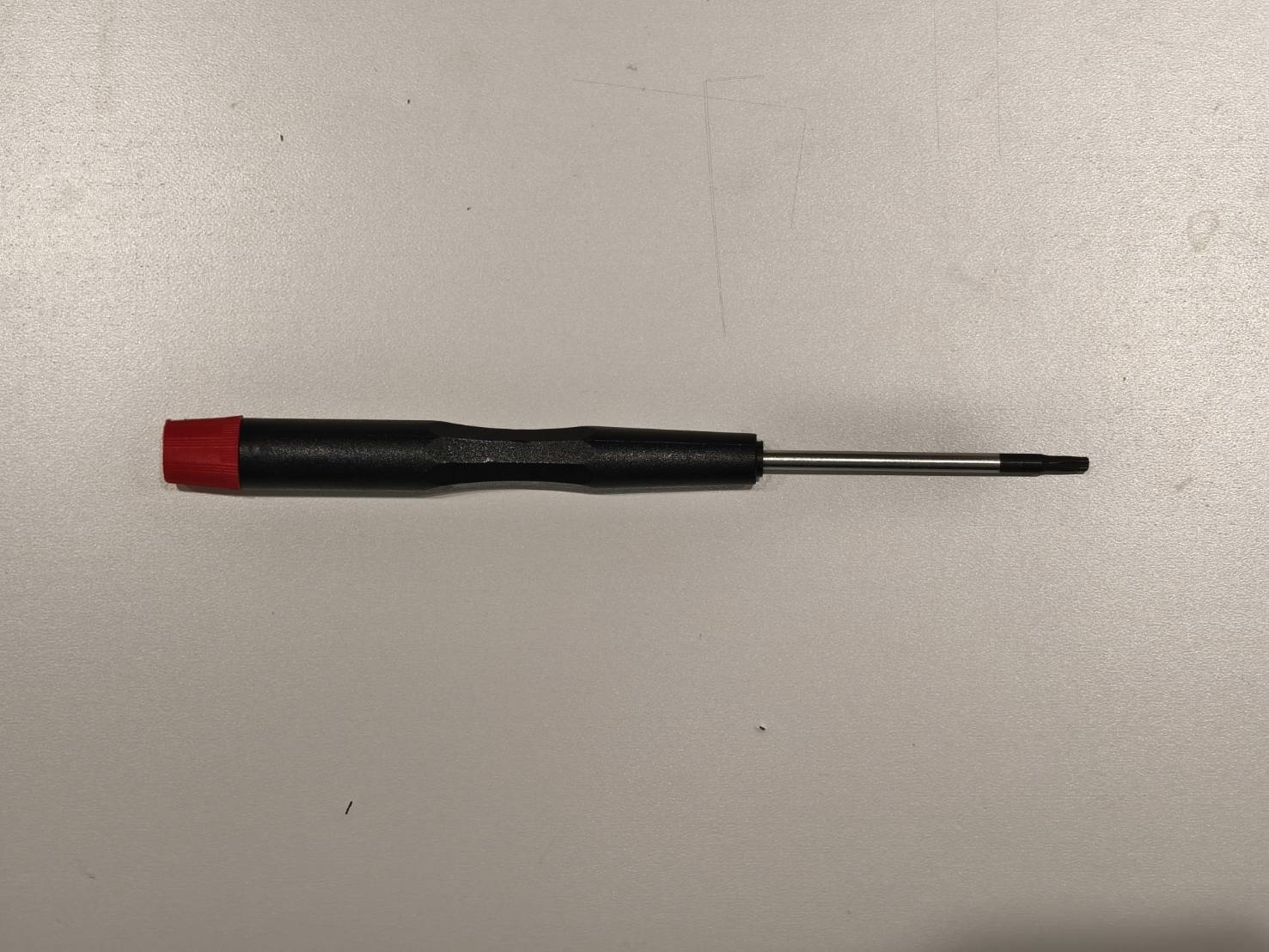

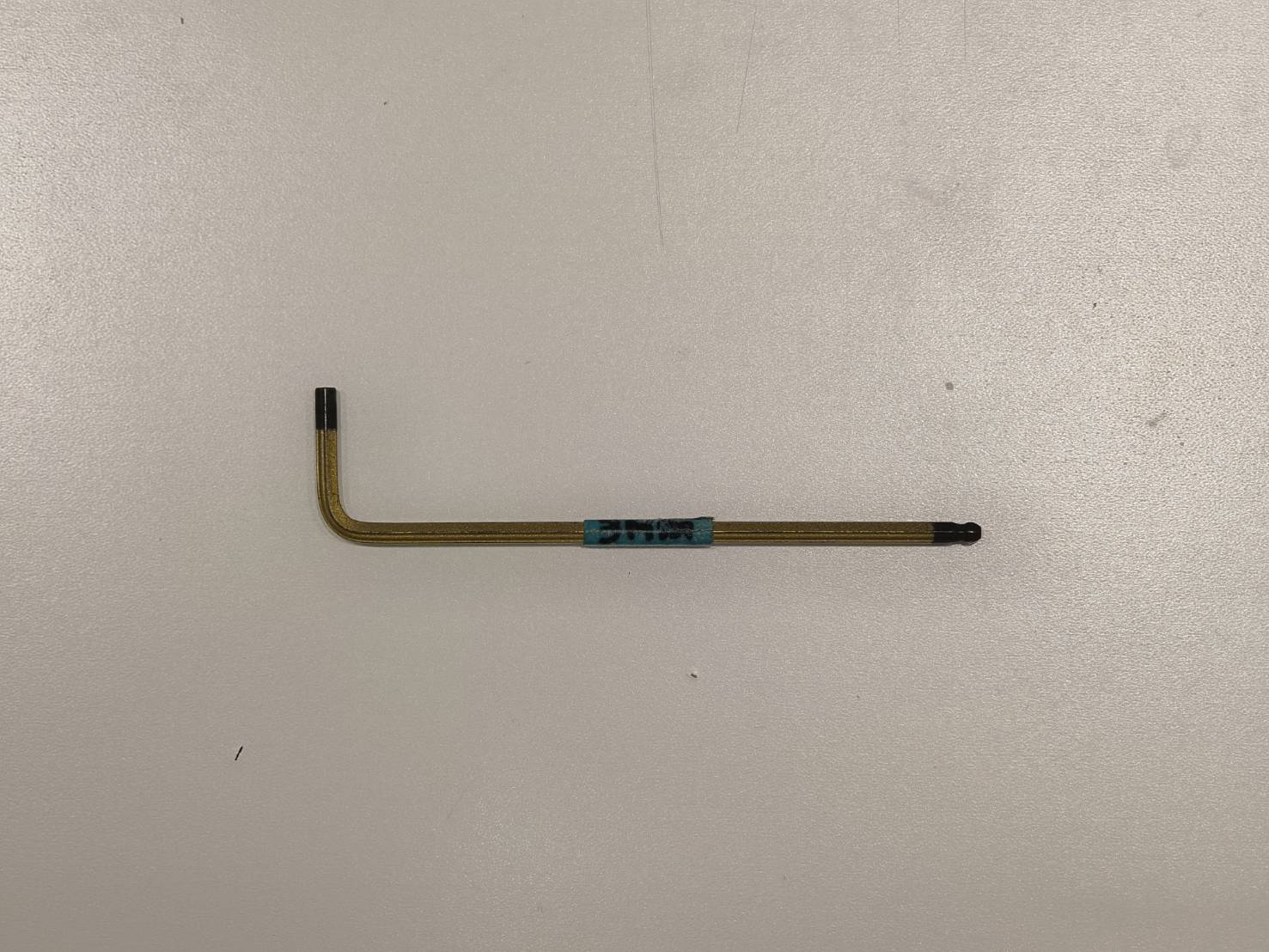

Verktøy

Trinn 1

Slå av maskinen og koble fra strømkabelen.

Trinn 2

Fjern det bakre metalldekselet.

Trinn 3

Trinn 4

Fjern laserrørets holdere.

Trinn 5

Koble fra jordingskabelen til laserrøret.

Trinn 6

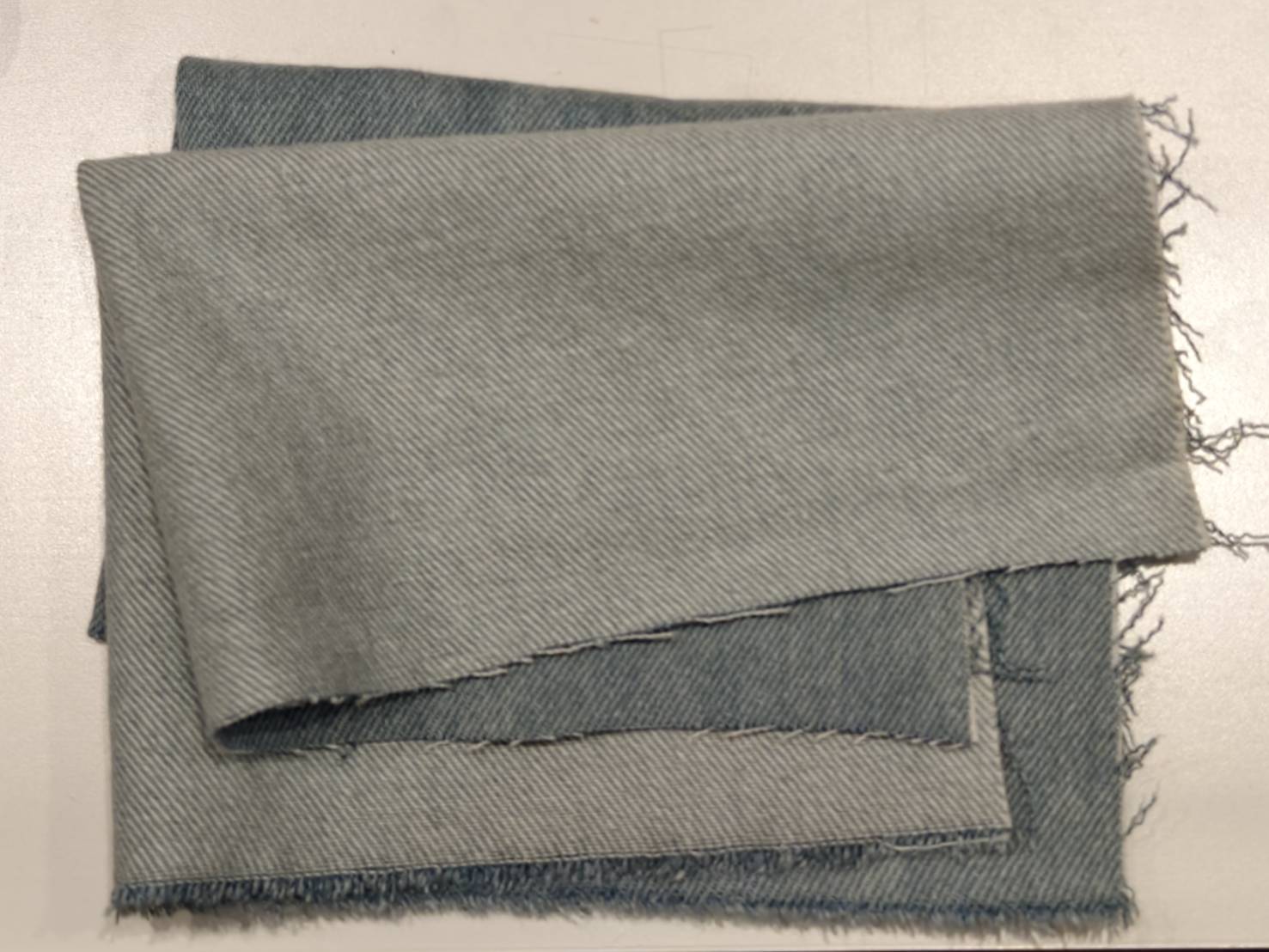

Plasser klutene under laserrøret på begge sider.

Trinn 7

Fjern vannslangeklemmen fra høytrykkssiden.

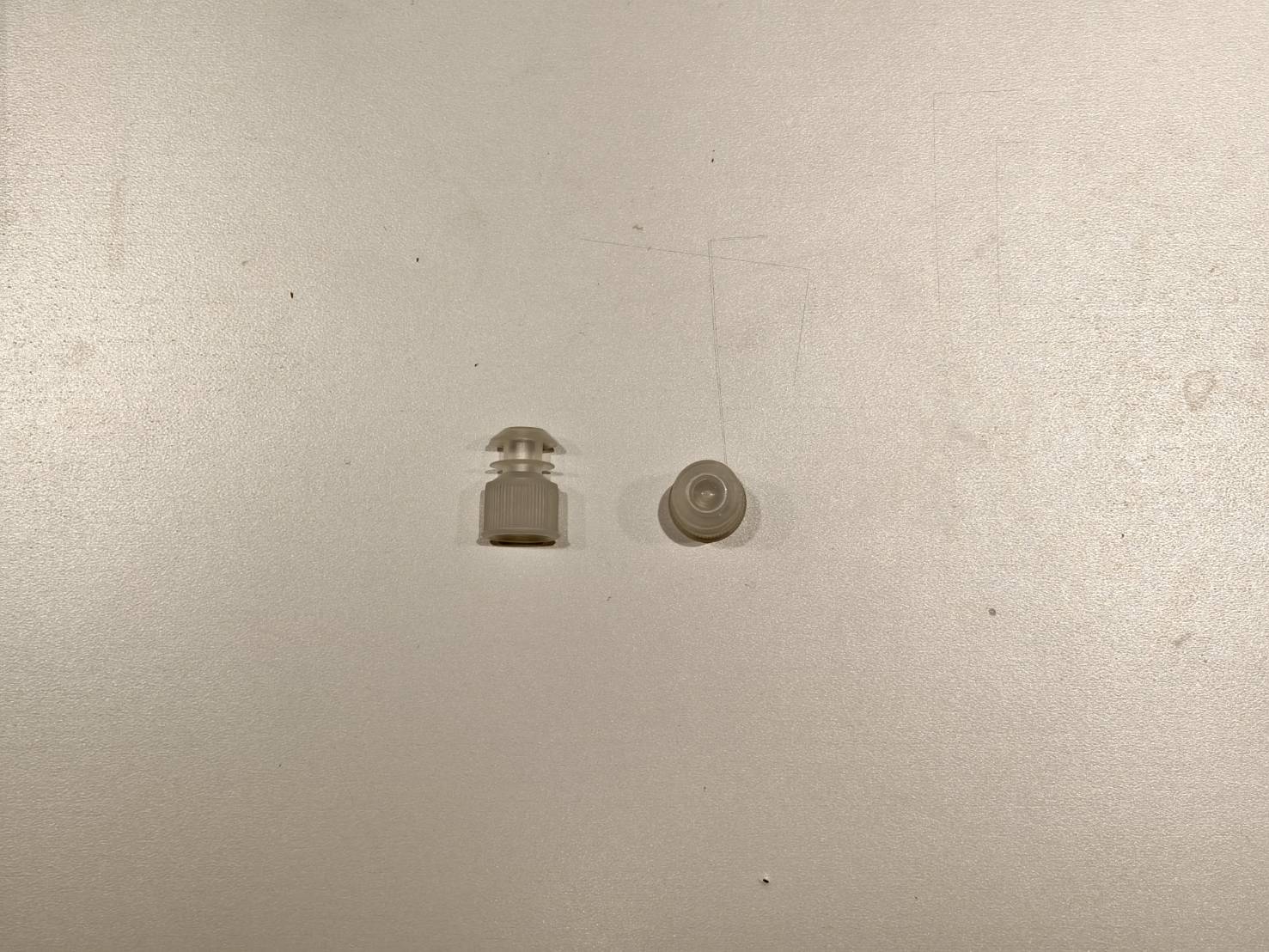

Sørg for at vannslangepluggen er klar slik at den kan settes inn umiddelbart etter at slangen er koblet fra.

Trinn 8

Fjern vannslangeklemmen fra lavtrykkssiden.
Sørg for at vannslangepluggen er klar slik at den kan settes inn umiddelbart etter at slangen er koblet fra.

Trinn 9

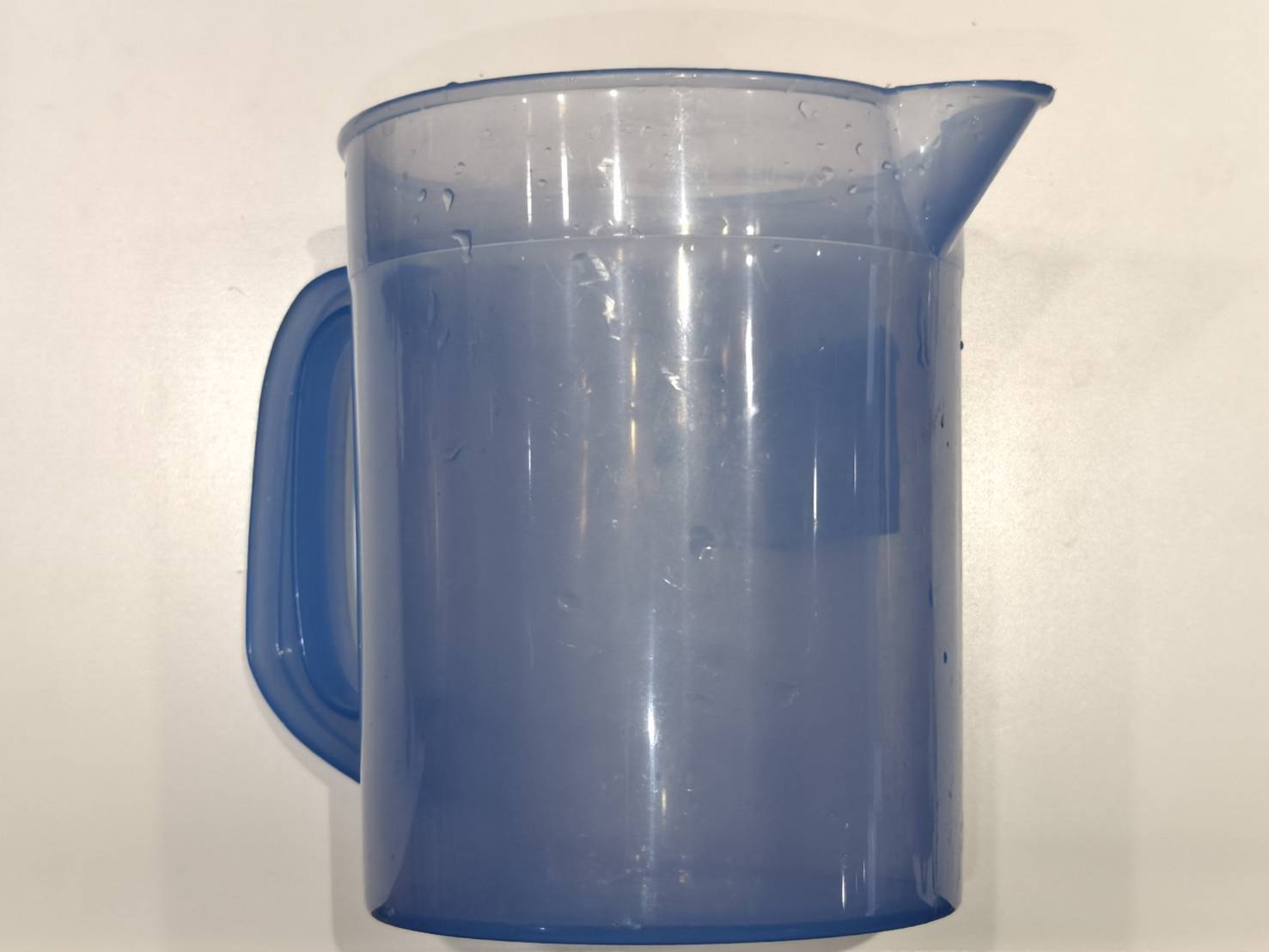

Gjør klar en bøtte på forhånd for å tømme vannet fra laserrøret.
Laserrøret kan deretter fjernes, og vannet vil bli tømt.

Trinn 10

Plasser det nye laserrøret på maskinen og koble jordingskabelen til terminalen.
(Jordingskabelen må være på samme side som den andre.)

Trinn 11

Fra høytrykkssiden, fjern slangepluggen og koble vannslangen til laserrøret.

Trinn 12

Fra lavtrykkssiden, fjern slangepluggen og koble vannslangen til laserrøret.

Steg 13

Fest laserrøret på plass. Vær oppmerksom på disse to punktene:

1. Avstanden mellom laserrørets dyse og det første speilfestet skal være ca. 1,5 cm (én finger).
2. Det er to korte vannslanger på begge sider av laserrøret; disse må være horisontale.

Steg 14

Sett skummet tilbake på plass og koble kablene mellom laserrøret og laserens strømforsyning.

Steg 15

Fyll vann i systemet.
[4-8 Fylling av kjølevann]

Steg 16

Etter at vannet er fylt på, juster den optiske banen.
[4-10 Justering av optisk bane]
