beamo II - Utskifting av Z-aksekort

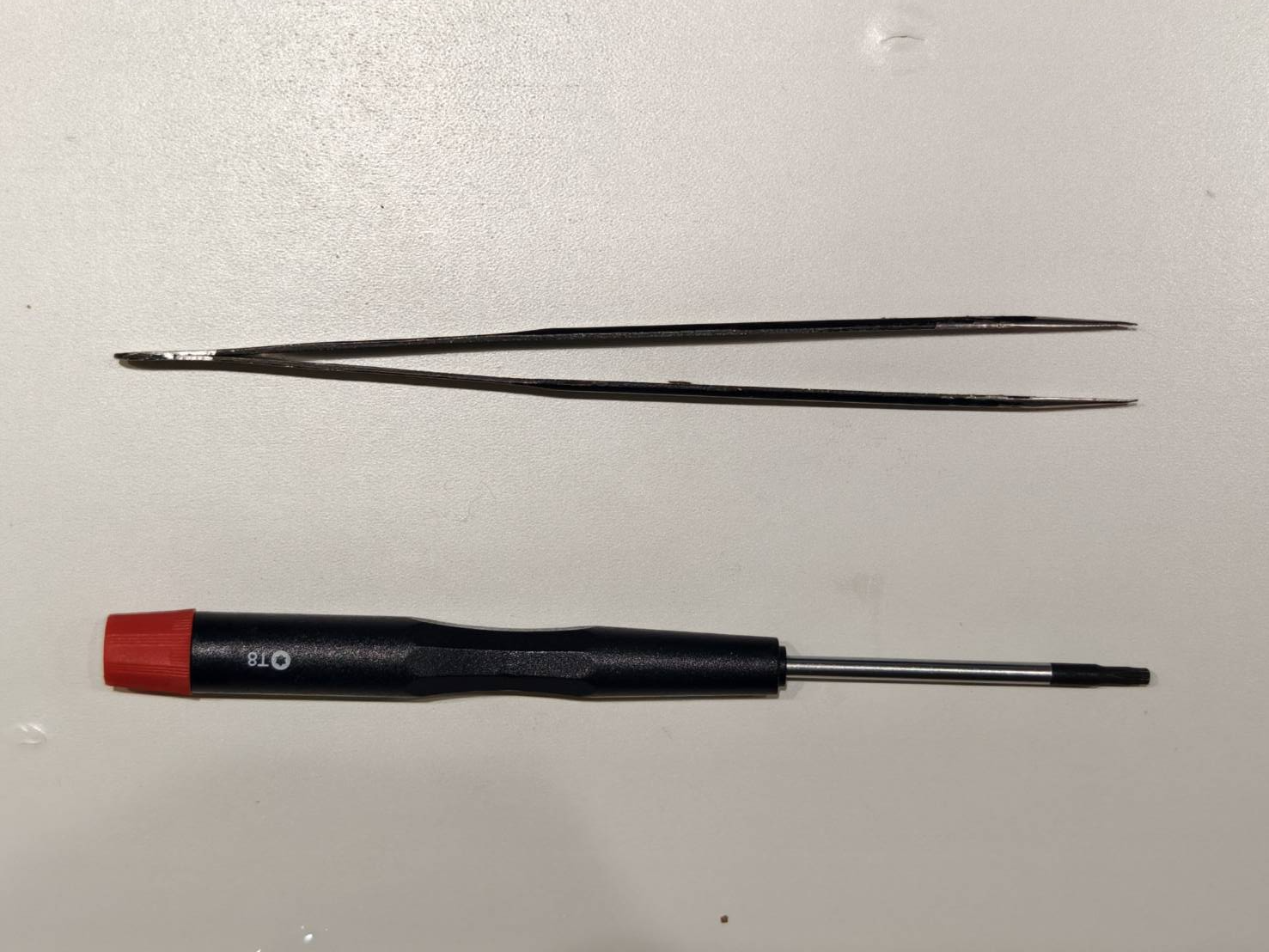

Verktøy

Trinn 1

Slå av maskinen og koble fra strømkabelen.

Trinn 2

Koble luftslangen fra toppen av laserhodet.

Trinn 3

Fjern disse fire skruene.

Trinn 4

Koble fra Z-aksemotorkabelen (4-pin).

Trinn 5

Koble fra kamerakabelen (liten gull flatkabel). Merk at låsen på kabeluttaket må åpnes.

Trinn 6

Koble fra X-akse 34-pin flatkabelen. Merk at låsen på kabeluttaket må åpnes.

Trinn 7

Juster luftslangen hvis den blokkerer kortet eller hvis kortet sitter fast i den.
Koble fra 20-pin kabelen, deretter kan kortet fjernes fullstendig fra systemet.

Trinn 8

Koble 20-pins kabelen til det nye kortet.

Trinn 9

Sett inn X-aksens 34-pins flatkabel. Kontroller at låsen på kabelsporet er ordentlig låst.

Trinn 10

Sett inn kamerakabelen (liten gull flatkabel). Kontroller at låsen på kabelsporet er ordentlig låst.

Trinn 11

Koble Z-aksens motorkabel (4-pins) til kortet.

Trinn 12

Fest kortet med de fire T8 torx-skruene.

Trinn 13

Koble luftslangen til laserhodet på nytt.
