beamo II - Bytte av vannpumpe

Verktøy

Trinn 1

Slå av maskinen og koble fra strømkabelen.

Trinn 2

Fjern det fremre metalldekselet. (T8 torx-skrue * 10 stk.)

Trinn 3

Fjern det bakre metalldekselet.

Trinn 4

Koble fra kablene på laserstrømforsyningen.

Trinn 5

Fjern de fire skruene på laserstrømforsyningen.

Trinn 6

Fjern laserstrømforsyningen og legg den til side midlertidig.
(Kabelen til strømforsyningen er fortsatt koblet til laserrøret på dette tidspunktet.)

Trinn 7

• Demonter vannpumpen fra maskinrammen.

• Fjern vannpumpens kabel fra hovedkortet.

Trinn 8

Plasser kluter rundt hovedkortet og ledningene inne i maskinen.
Vennligst se videoen.

Trinn 9

Fjern metallklemmene på vannslangene.

Trinn 10

Koble vannpumpen fra vannslangene, deretter kan vannpumpen fjernes fra systemet.
Sørg for å ha slangepluggene klare på forhånd, da det er sannsynlig at vann vil lekke når pumpen kobles fra. Det anbefales å bruke pluggene umiddelbart.
(Papirhåndkleet brukes for å forhindre at vannslangen skades av tangen.)

Trinn 11

• Tøm vannet fra pumpen.

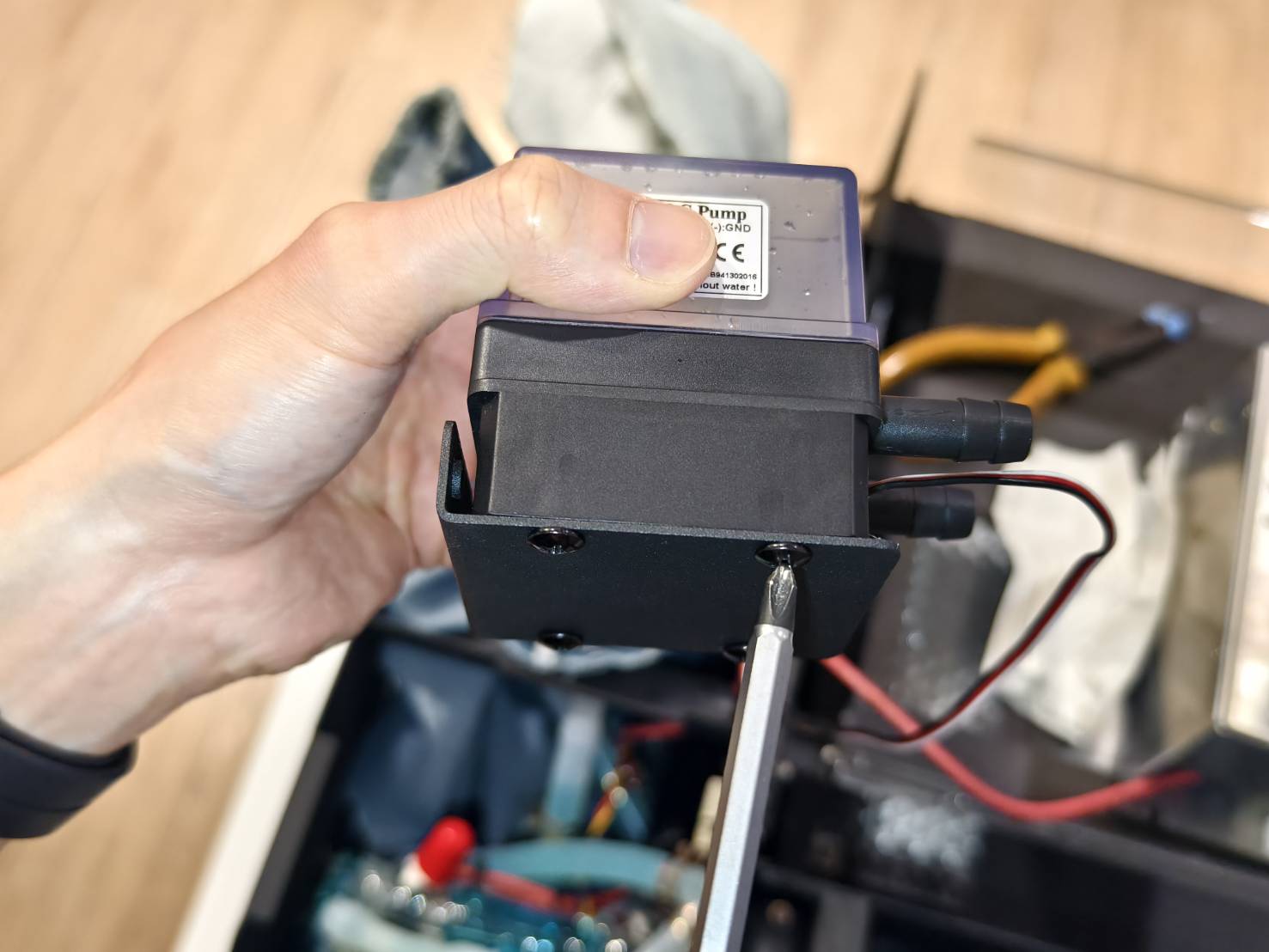

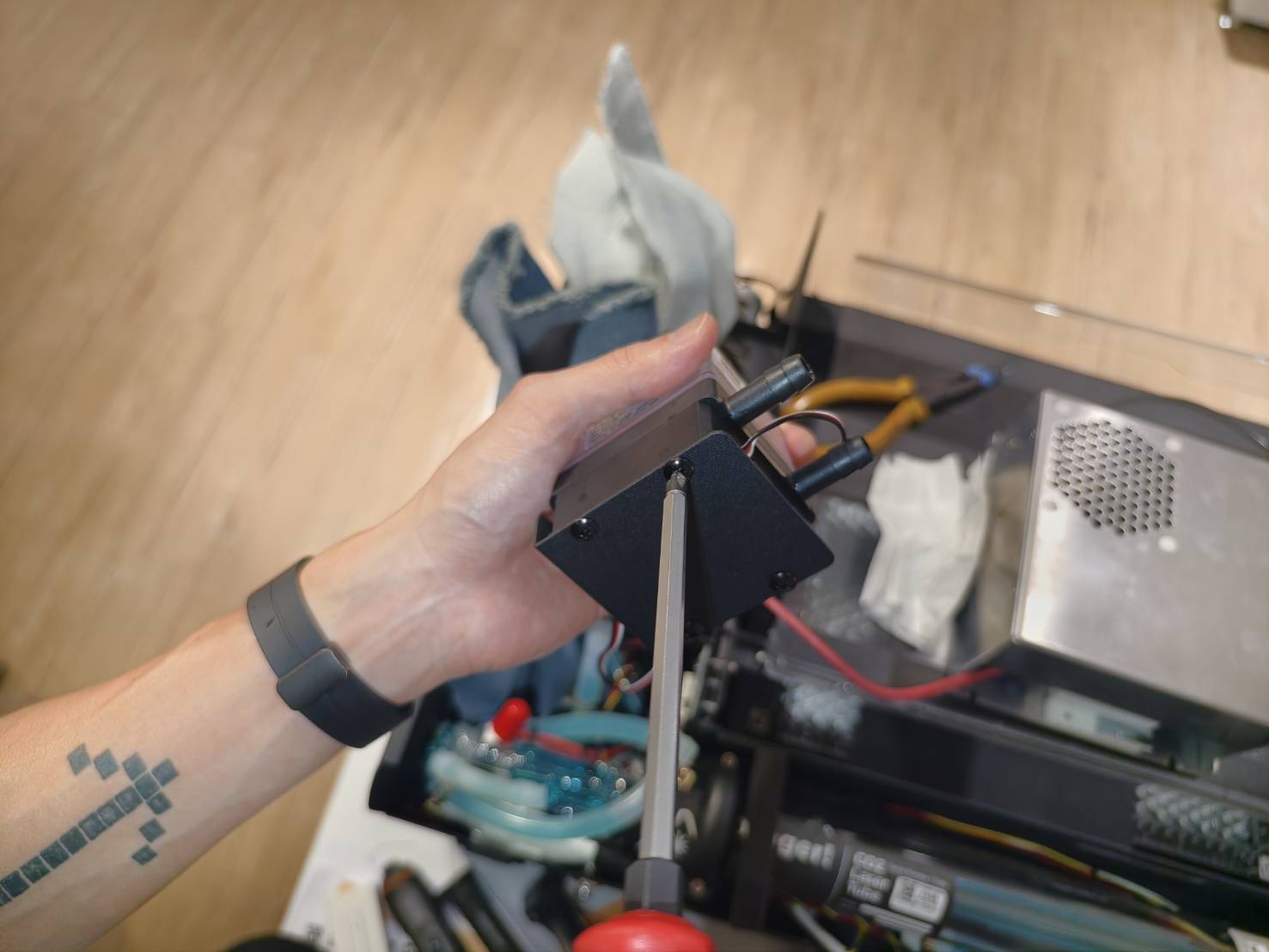

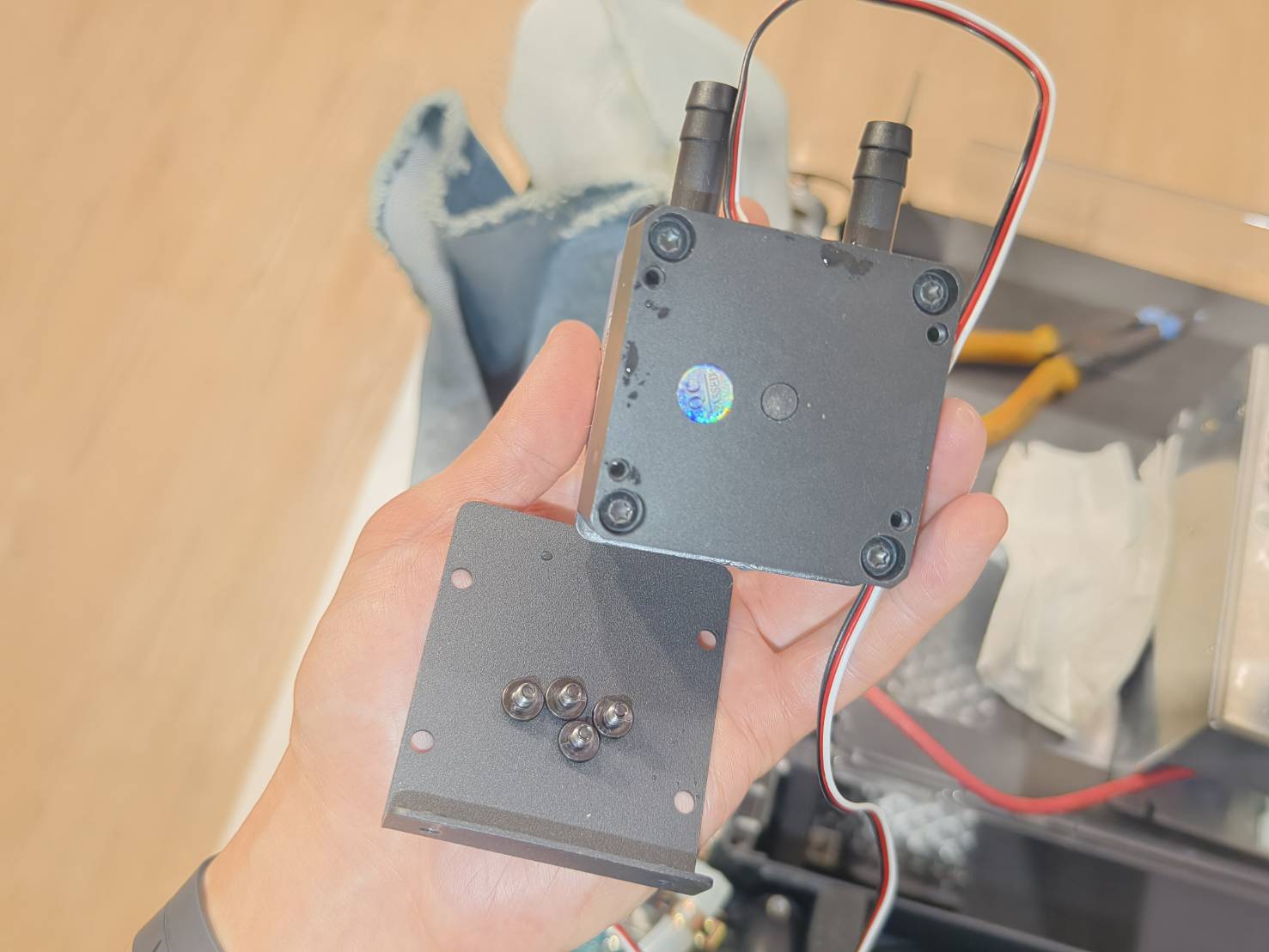

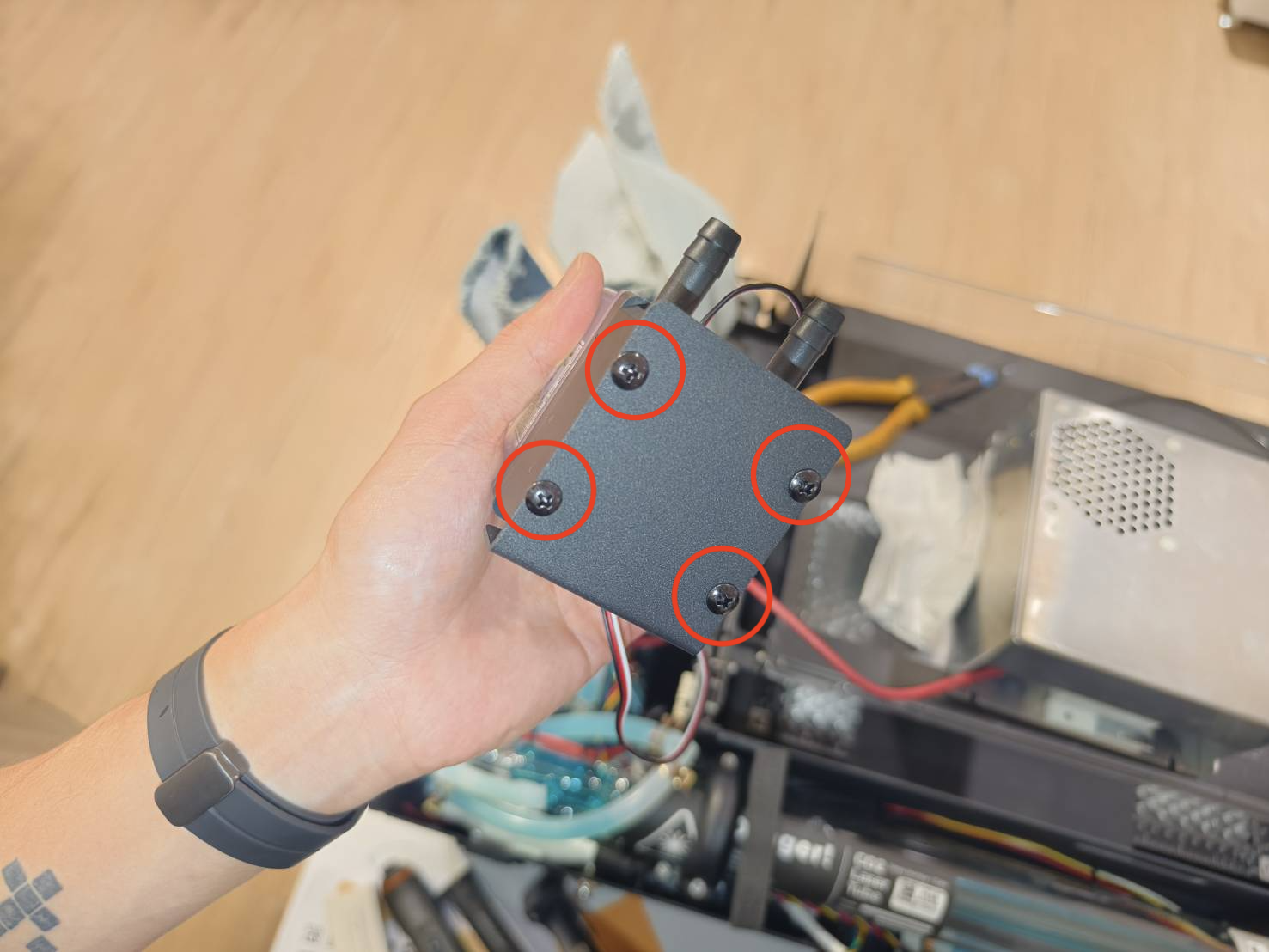

• Fjern festet fra pumpen.



Trinn 12

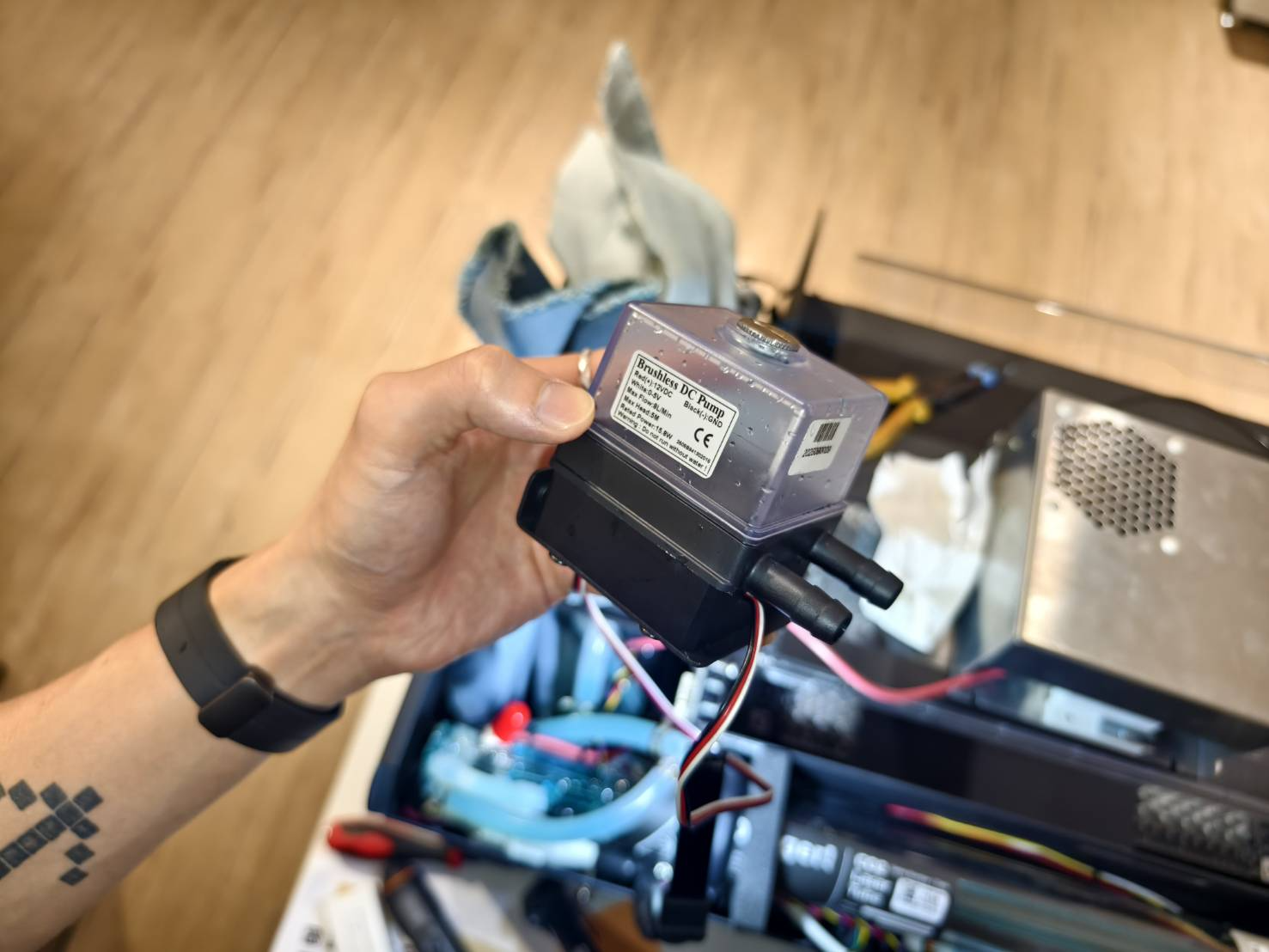

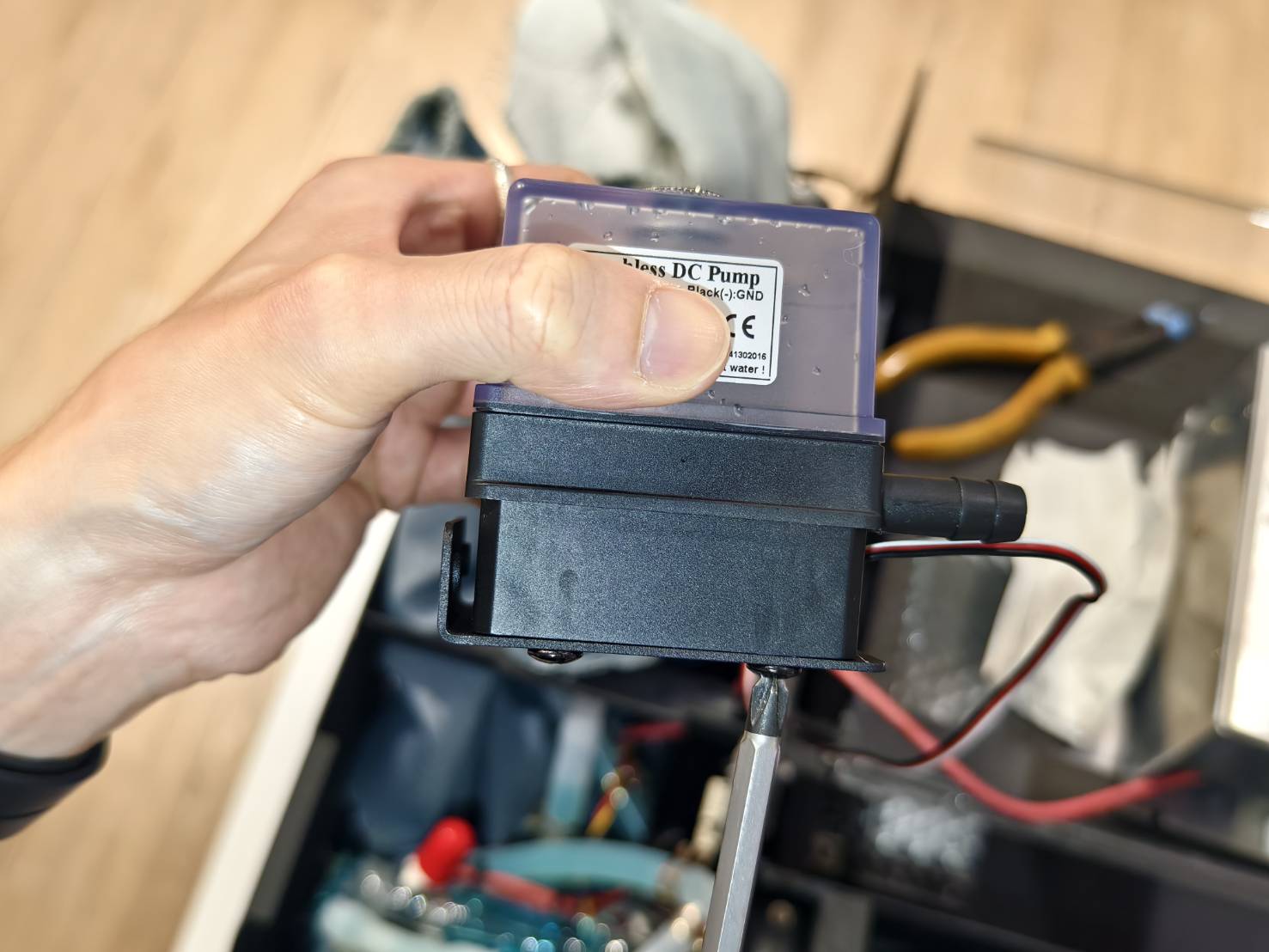

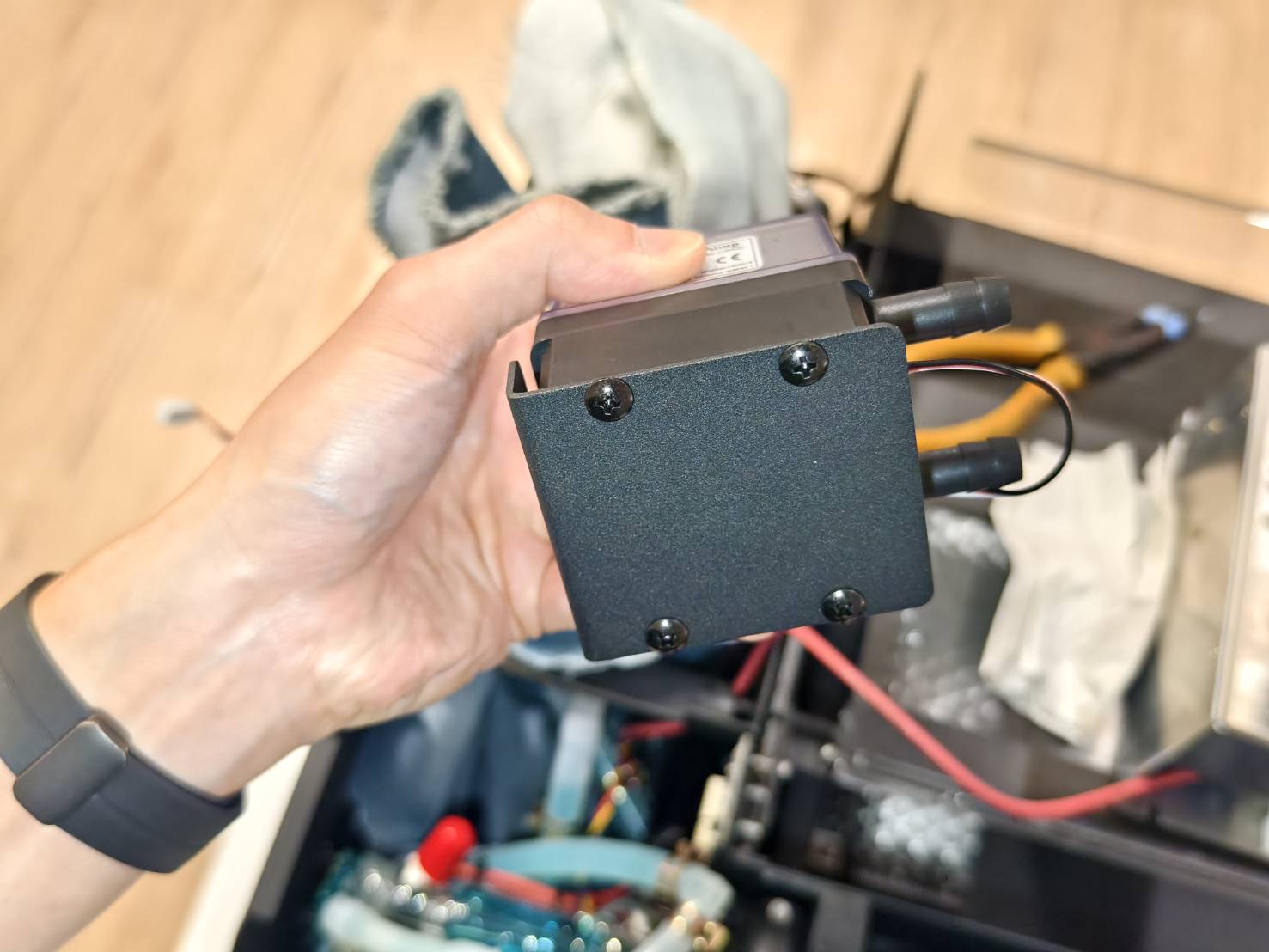

Monter festet på den nye vannpumpen.

Trinn 13

• Koble vannslangene til den nye vannpumpen.

• Hvis du ser at vannslangen er bøyd som vist i videoen, prøv å vri vannslangen for å rette den ut.

Trinn 14

• Fjern klutene og skru vannpumpen fast på rammen.

• Koble pumpekabelen til hovedkortet.

Trinn 15

Plasser laserstrømforsyningen på plass.

Trinn 16

Fest strømforsyningen med de fire skruene.

Trinn 17

Koble kablene til laserstrømforsyningen.

Trinn 18

Koble Type-C-kabelen til hovedkortet. Sørg for at den hvite prikken på kabelen peker nedover.

Trinn 19

Monter det fremre metalldekselet på nytt. Sørg for at den hvite prikken på Type-C-kabelen peker oppover, som vist i videoen.

Trinn 20

Fyll på vann i systemet.
[4-8 Cooling Water Replacement]
