4-13 Justering av rødt lys

Beskrivelse

Denne artikkelen vil veilede deg i hvordan du justerer den røde punktlaseren slik at den samsvarer med laserstrålens bane.

Når skal den røde punktlaseren kalibreres?

Verktøy

Vennligst ha følgende verktøy klare:

Trinn 1

Vennligst gjør deg kjent med hvordan du utfører en laserpuls på en sikker måte.

A. Slå på maskinen. B. Lukk dørdekselet. C. Gå til Handling og vent til nullstillingsprosessen er fullført. (Sørg for at dørdeksel, bakdeksel og bunnikonene alle vises som lukket; ellers kan ikke pulsoperasjonen utføres.) D. Finn pulsknappen. E. Klikk én gang = én puls, klikk to ganger = to pulser, og så videre. ⚠︎ Sørg alltid for at dørdekselet og bakdekselet er lukket når du pulser.

Trinn 2

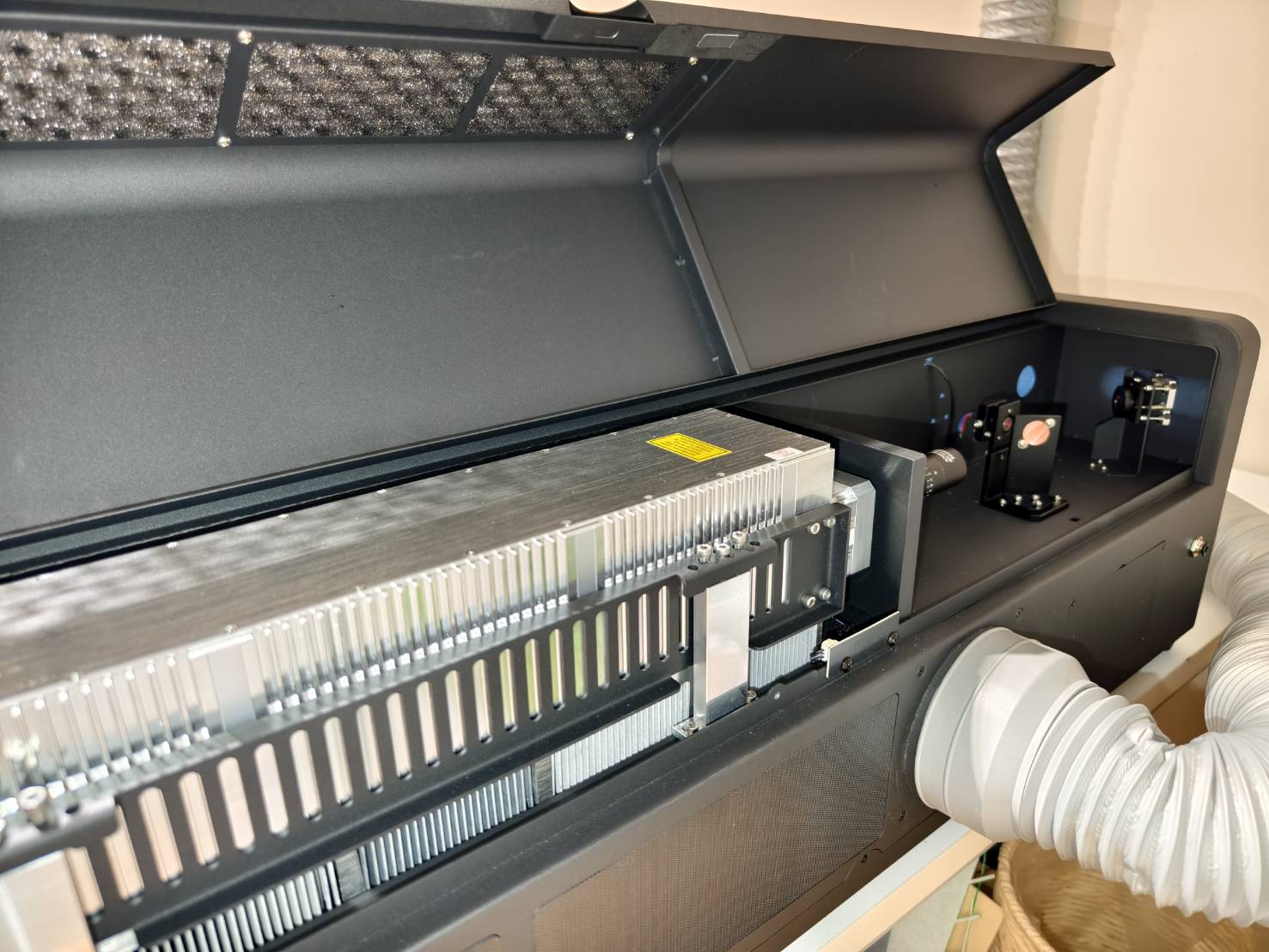

Bruk en skrutrekker til å løsne skruene på baksiden av maskinen, og åpne deretter bakdekselet.

Trinn 3

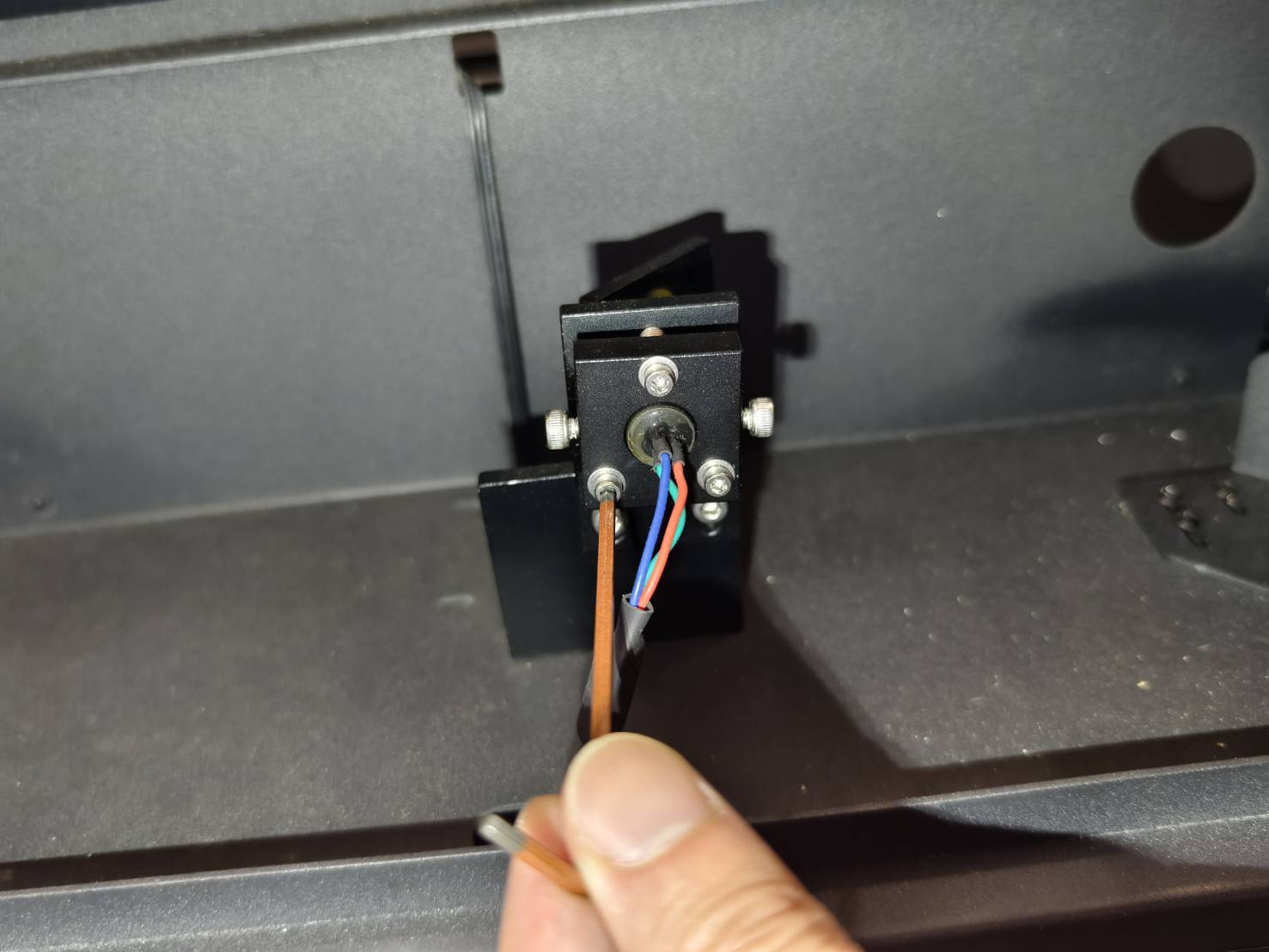

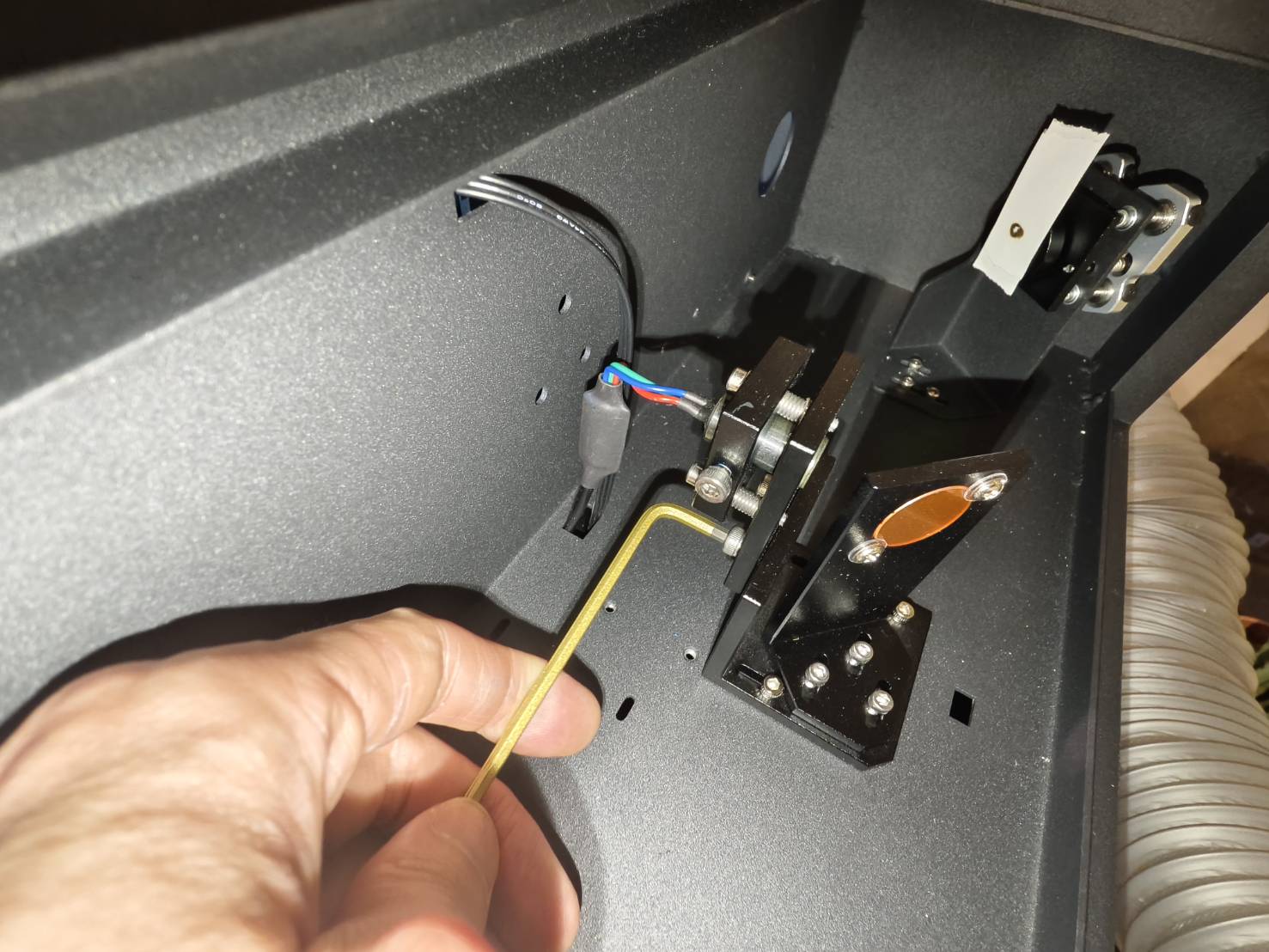

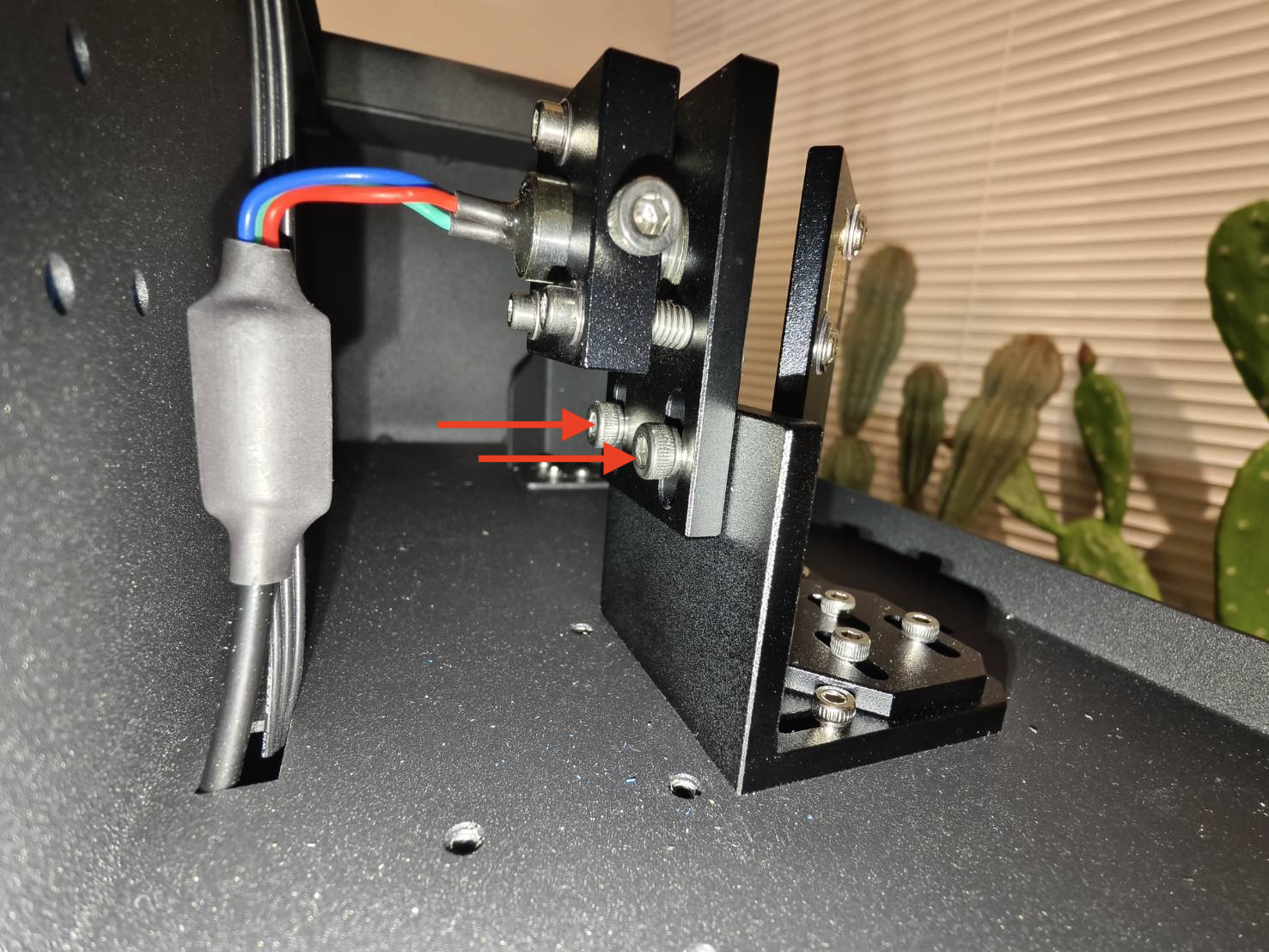

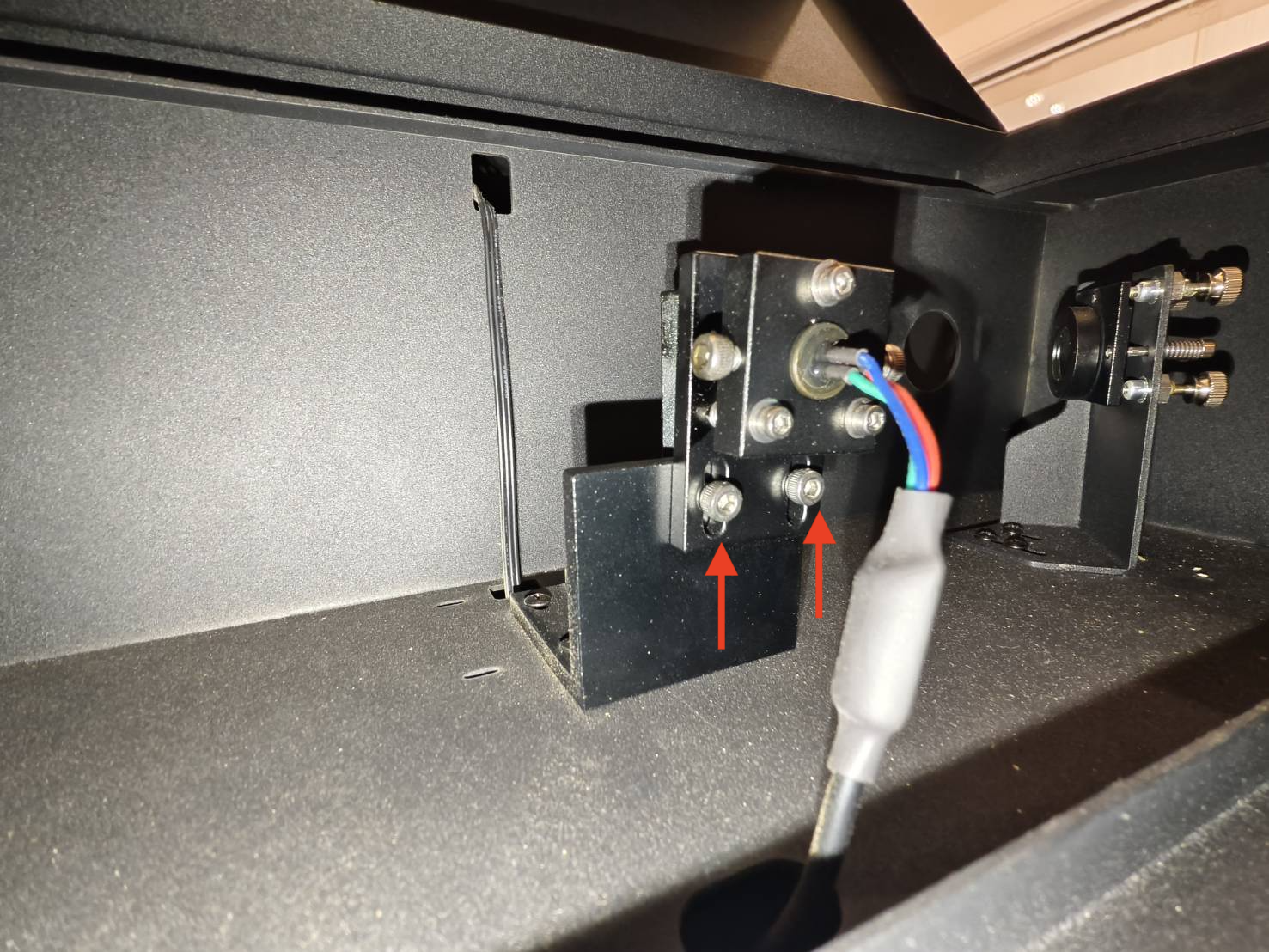

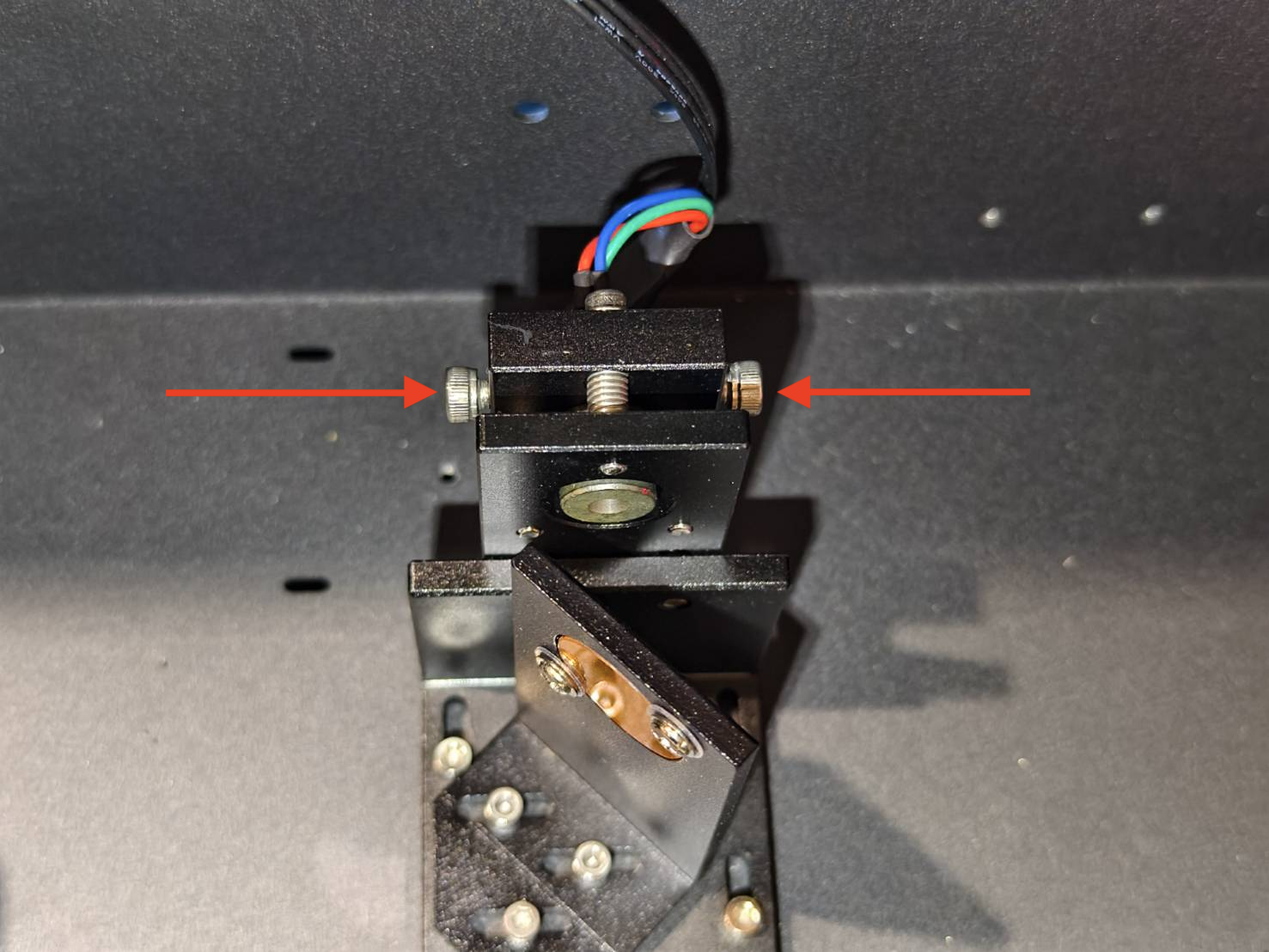

Sørg for at de to skruene på begge sider av rødpunktmodulen er strammet. (3mm sekskantnøkkel)
(På grunn av ulike størrelser på laserørmekanismene, vil installasjonsretningen for rødpunktmodulen for 30W og 60W/80W modellene være forskjellig.)

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Trinn 4

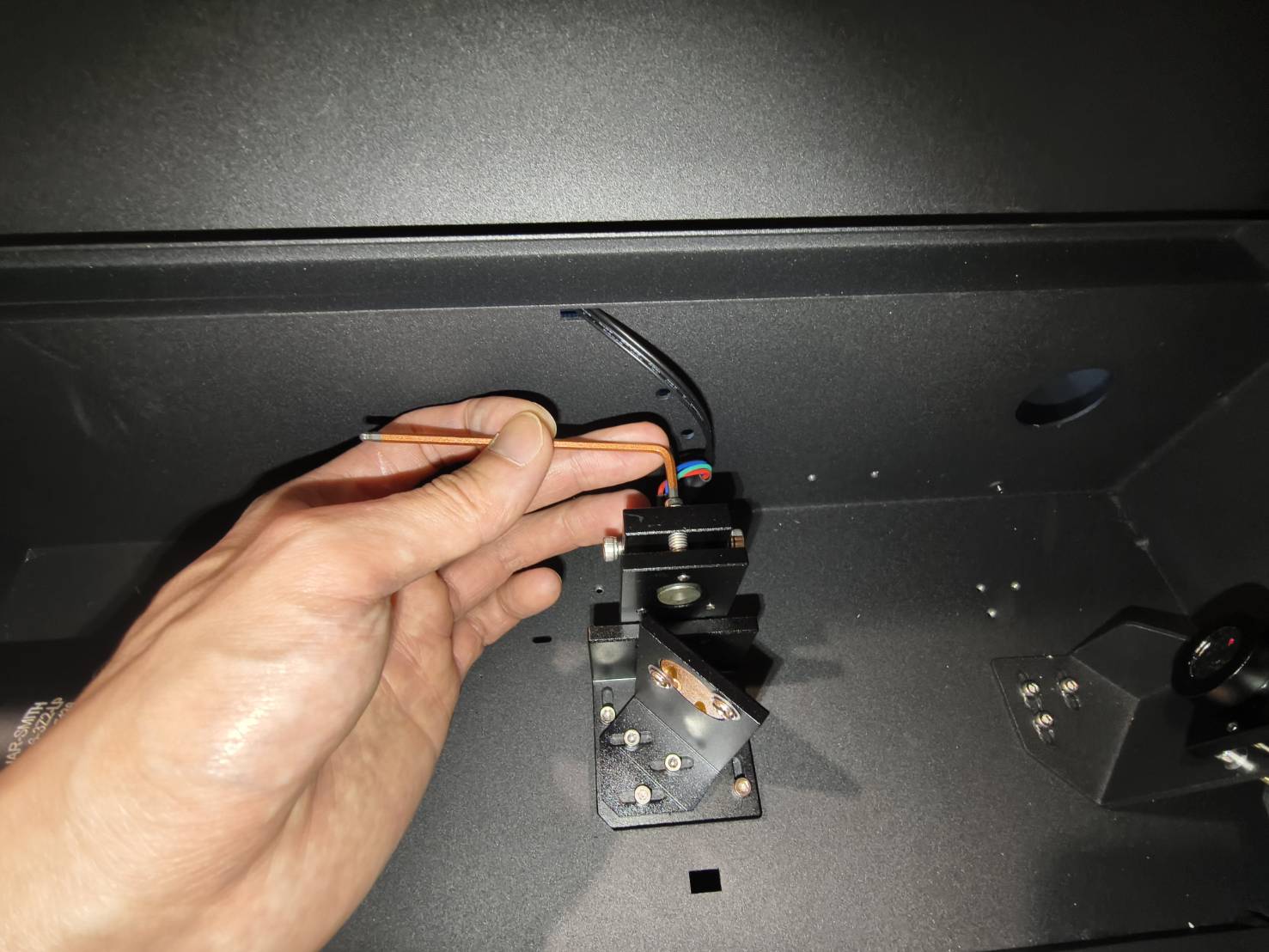

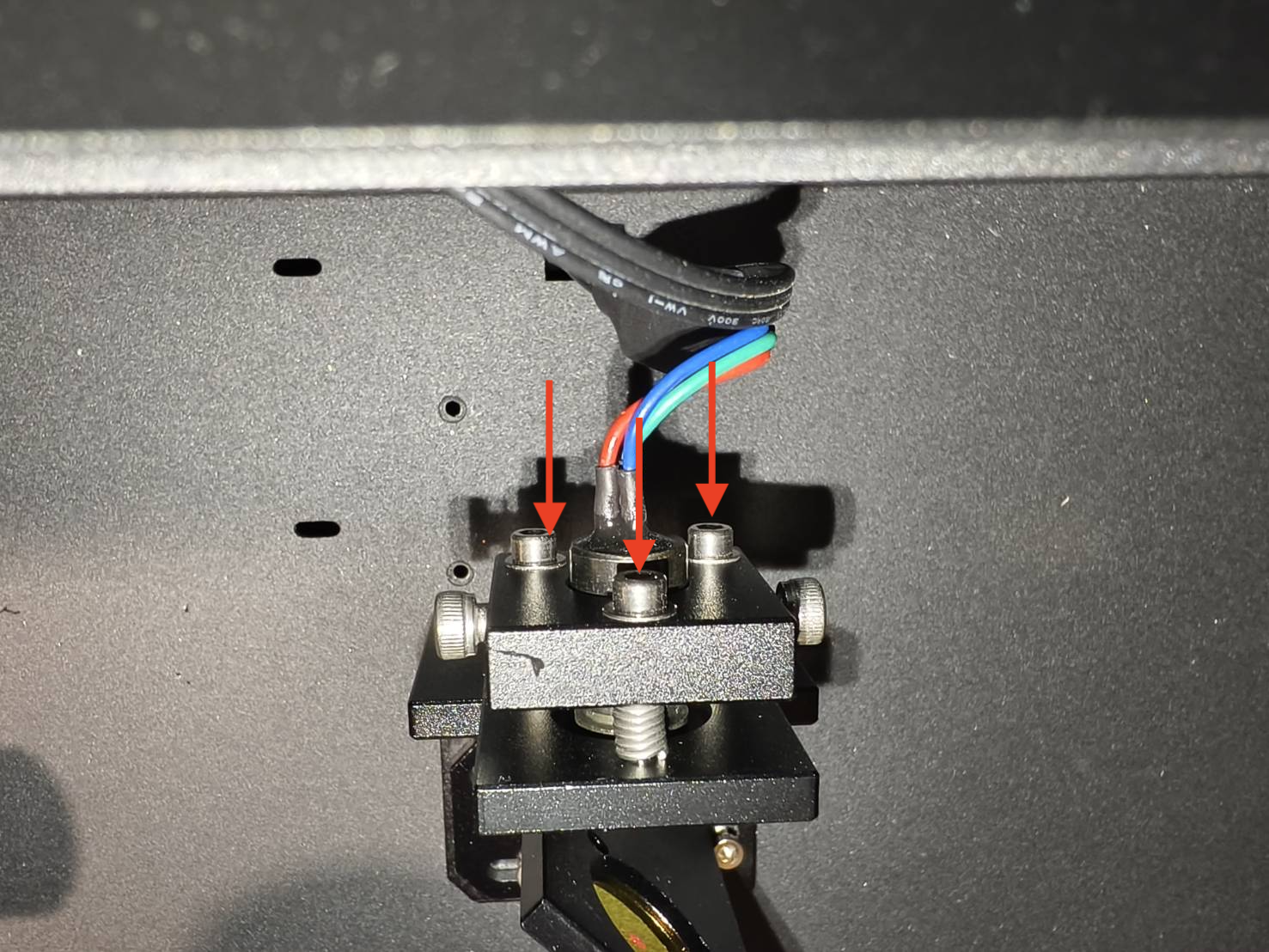

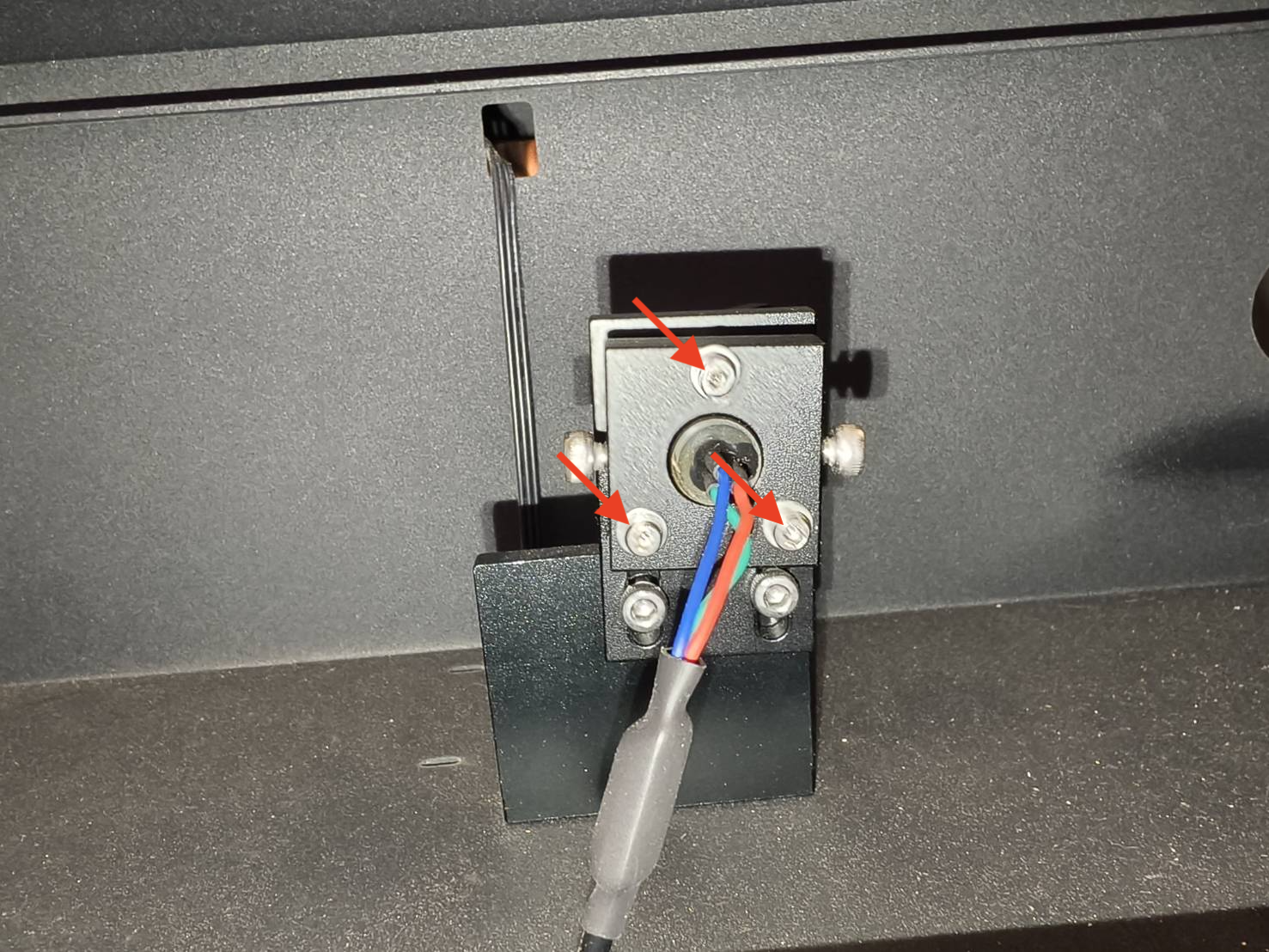

Stram de tre justeringsskruene på rødpunktlaserfestet.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Trinn 5

Påfør et stykke "dobbeltlags" tape på det første speilet, lukk deretter bakdekselet og utfør 2 pulser.
(Ikke fjern tapen; la den bli på speilet.)

Trinn 6

Åpne bakdekselet og kontroller om brennmerket overlapper med rødpunktet.

Korrekt eksempel - Overlappende	Feil eksempel - Ikke overlappende

Evaluer resultatene dine og ta neste steg:

Trinn 7

Dette trinnet justerer den horisontale posisjonen til den røde prikken.

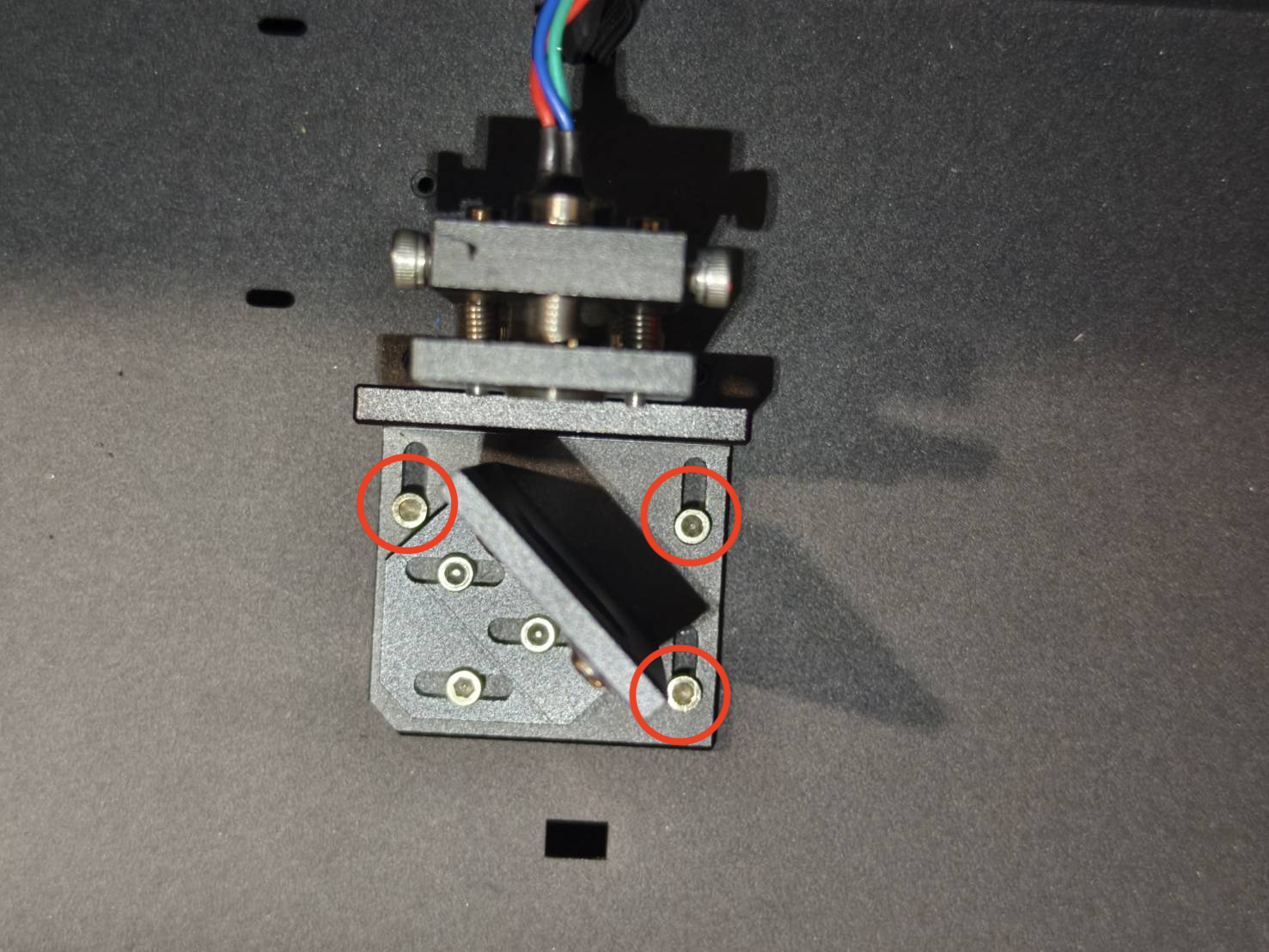

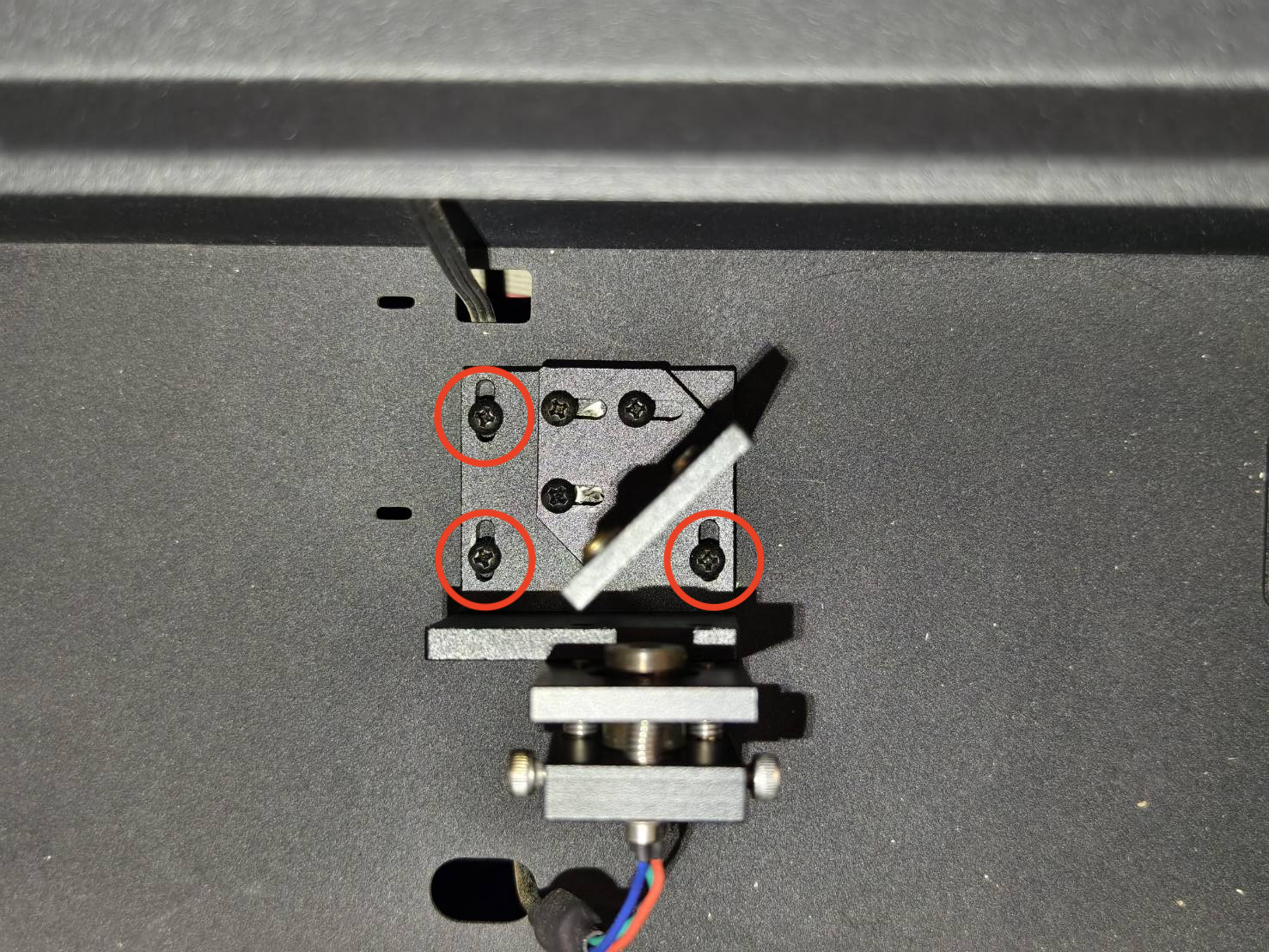

• Løsne de tre skruene på bunnen av festet for den røde prikken. (Bruk en 2,5 mm unbrakonøkkel eller et kryssskrutrekker)
• Flytt festet for å overlappe brennmerket og den røde prikken horisontalt.
• Stram skruene.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Trinn 8

Dette trinnet justerer den vertikale posisjonen til den røde prikken.

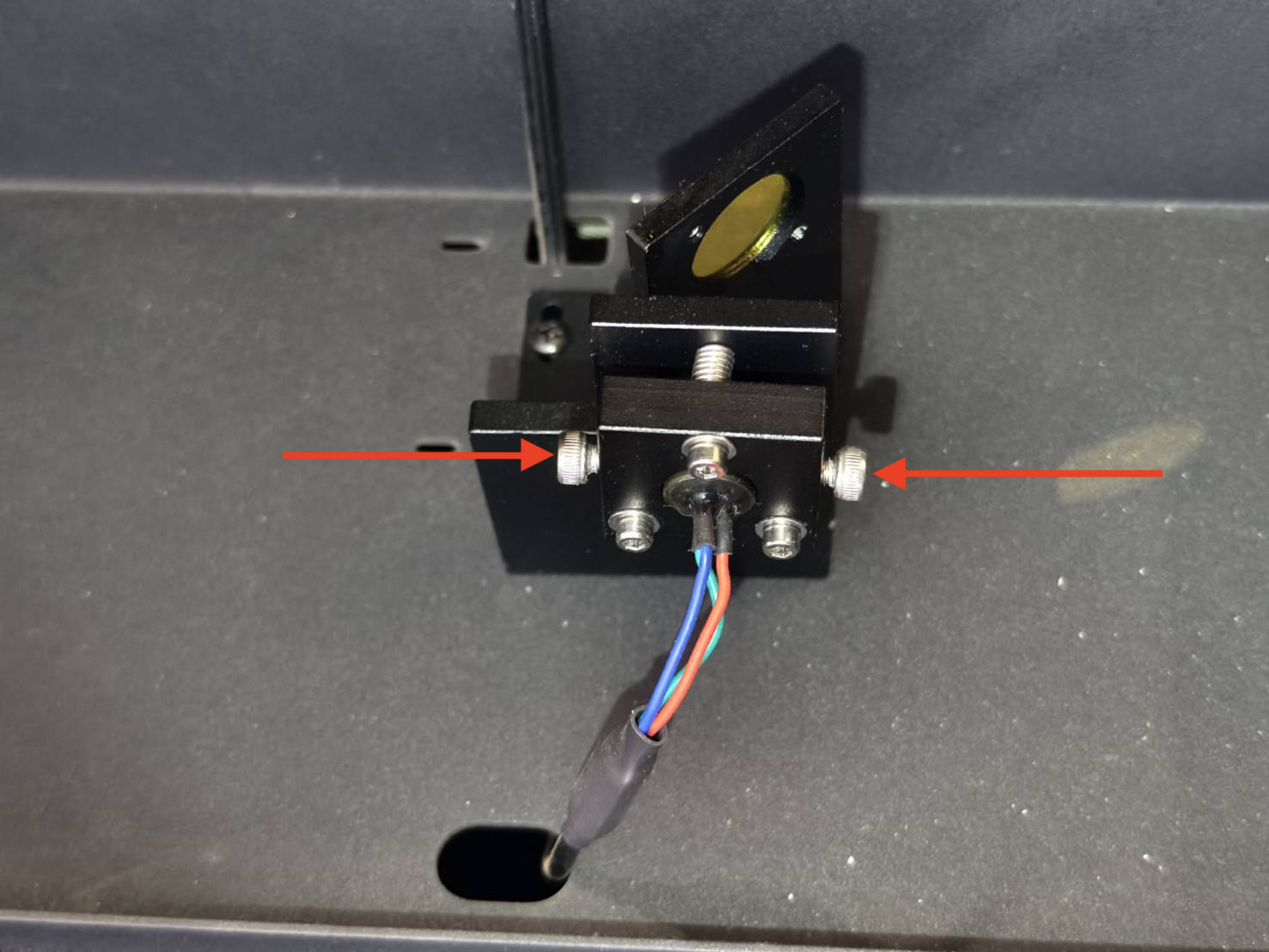

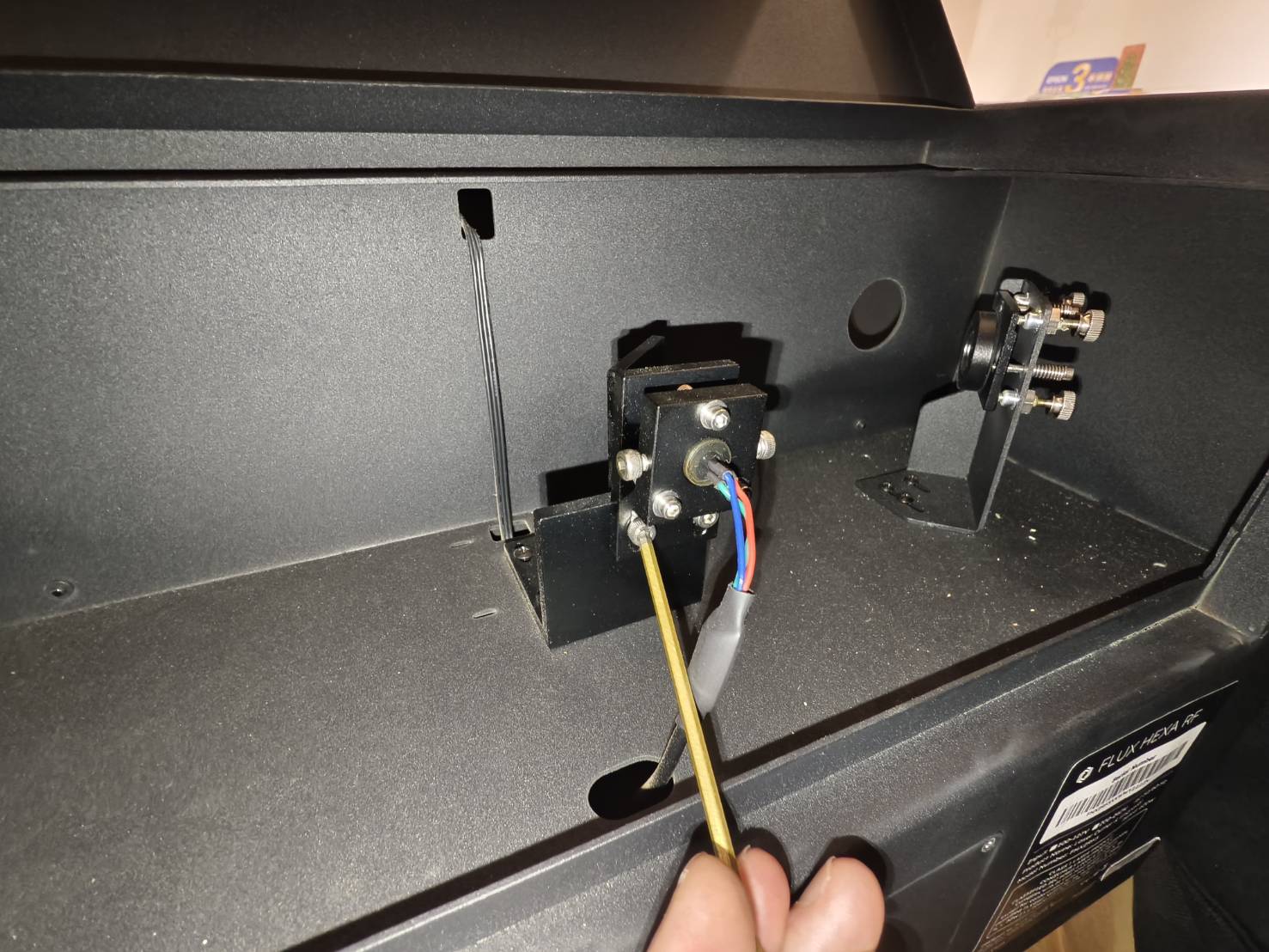

• Løsne de to skruene på festet for den røde prikken. (3 mm unbrakonøkkel)
• Flytt festet for å overlappe brennmerket og den røde prikken vertikalt.
• Stram skruene.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Trinn 9

Plasser et nytt stykke dobbeltsidig tape på det første speilet og utfør to pulser for å kontrollere den optiske banen på nytt.

Korrekt eksempel - Overlappende	Feil eksempel - Ikke overlappende

Evaluer resultatene dine og ta neste steg:

Trinn 10

Løsne de tre skruene for å gjøre den justerbar.

Trinn 11

Dette trinnet kontrollerer om den optiske banen til den røde prikken og den faktiske CO2-laseren er justert og overlapper.
Hvis de ikke er justert, bruk en 2,5 mm unbrakonøkkel for å justere den røde prikk-modulen.

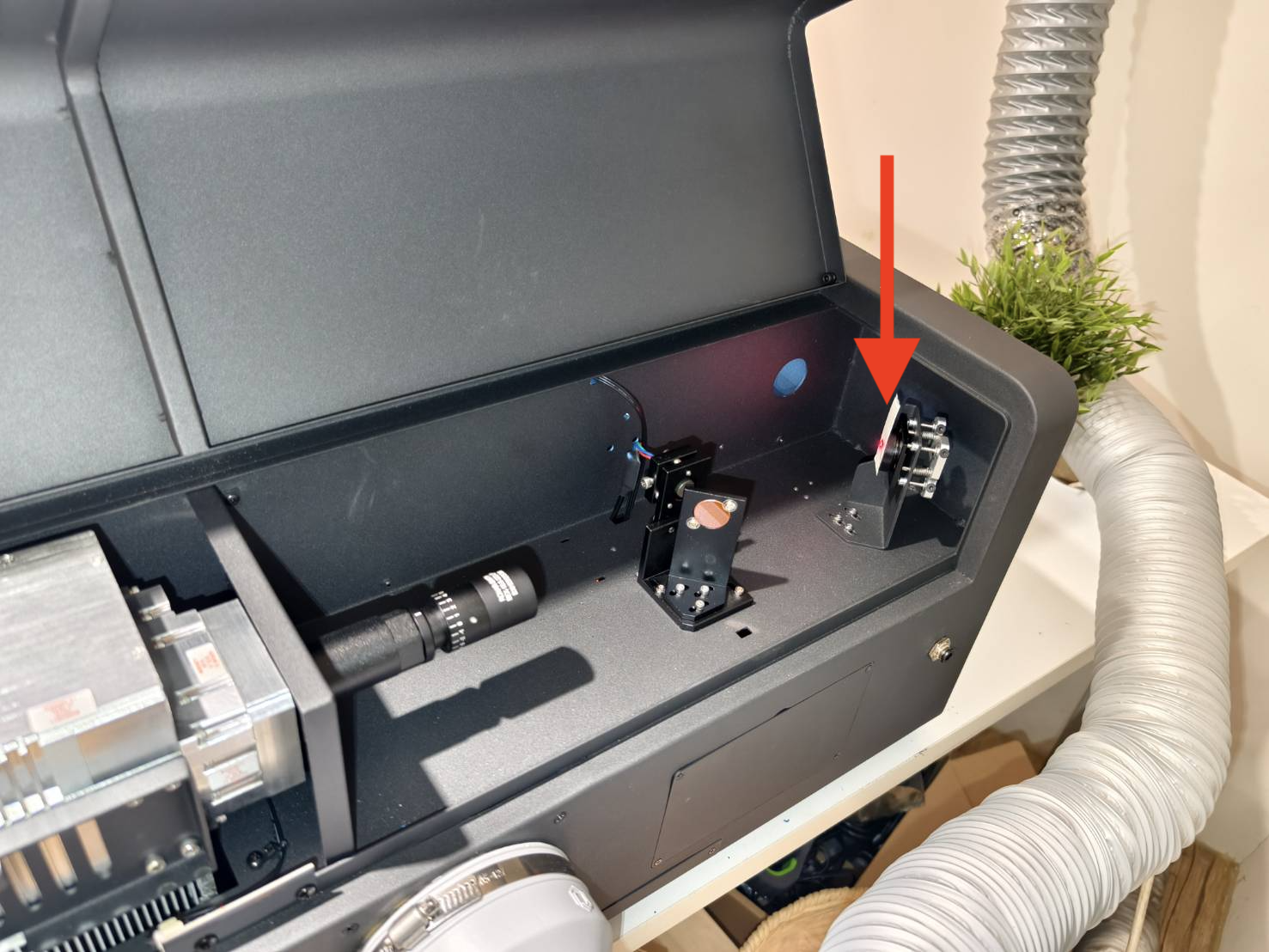

Åpne dørdekselet. Plasser et stykke dobbeltlags dobbeltsidig tape ved inngangen til det tredje speilet. Gå til Handling og trykk på "Lås opp motorer". Flytt laserhodet til nedre høyre hjørne. Sørg for at den røde prikken er på. Lukk dørdekselet. Utfør 3 pulser. Kontroller om den røde laserprikken og brennmerket overlapper. Juster den røde laseren om nødvendig.

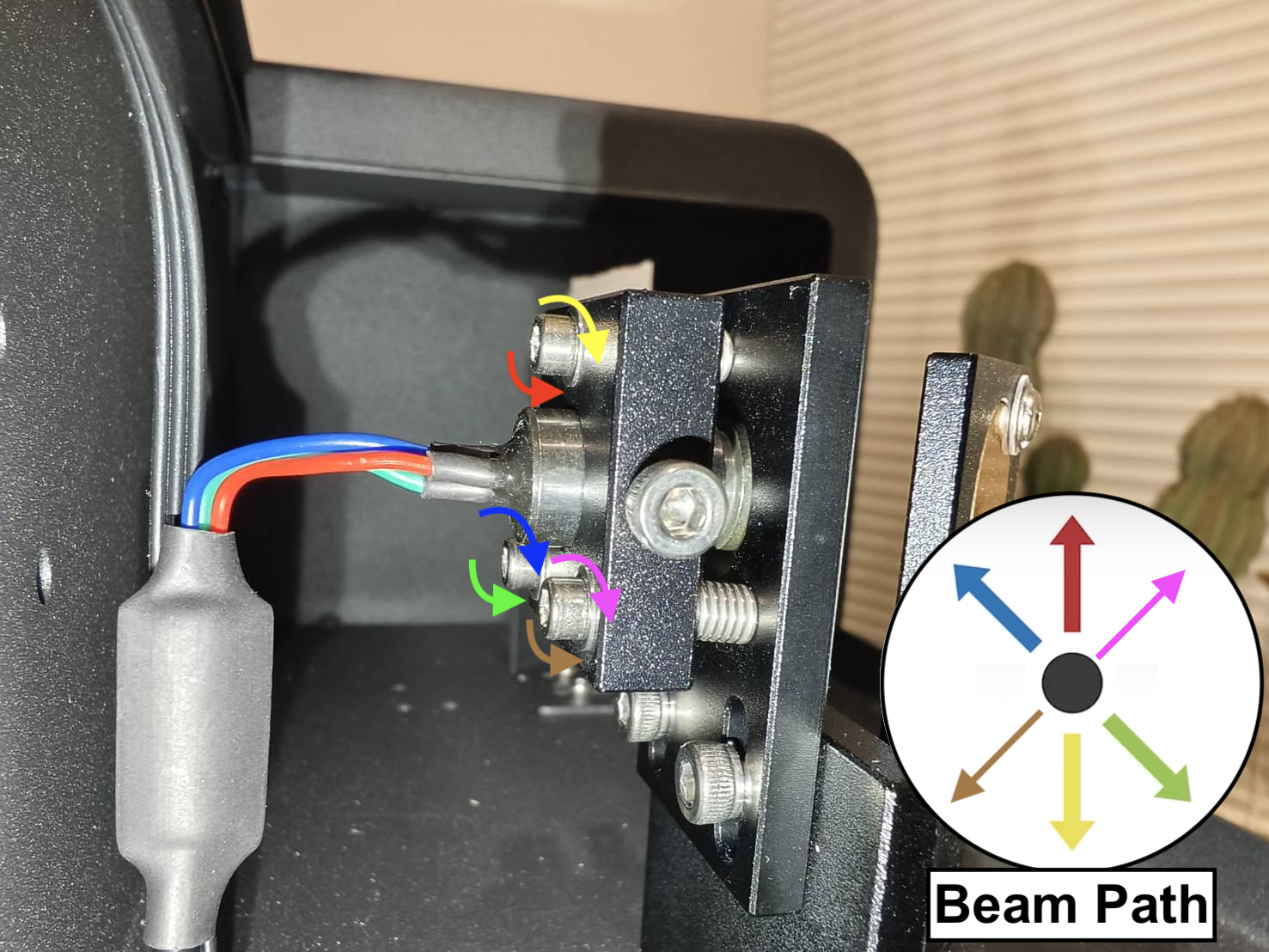

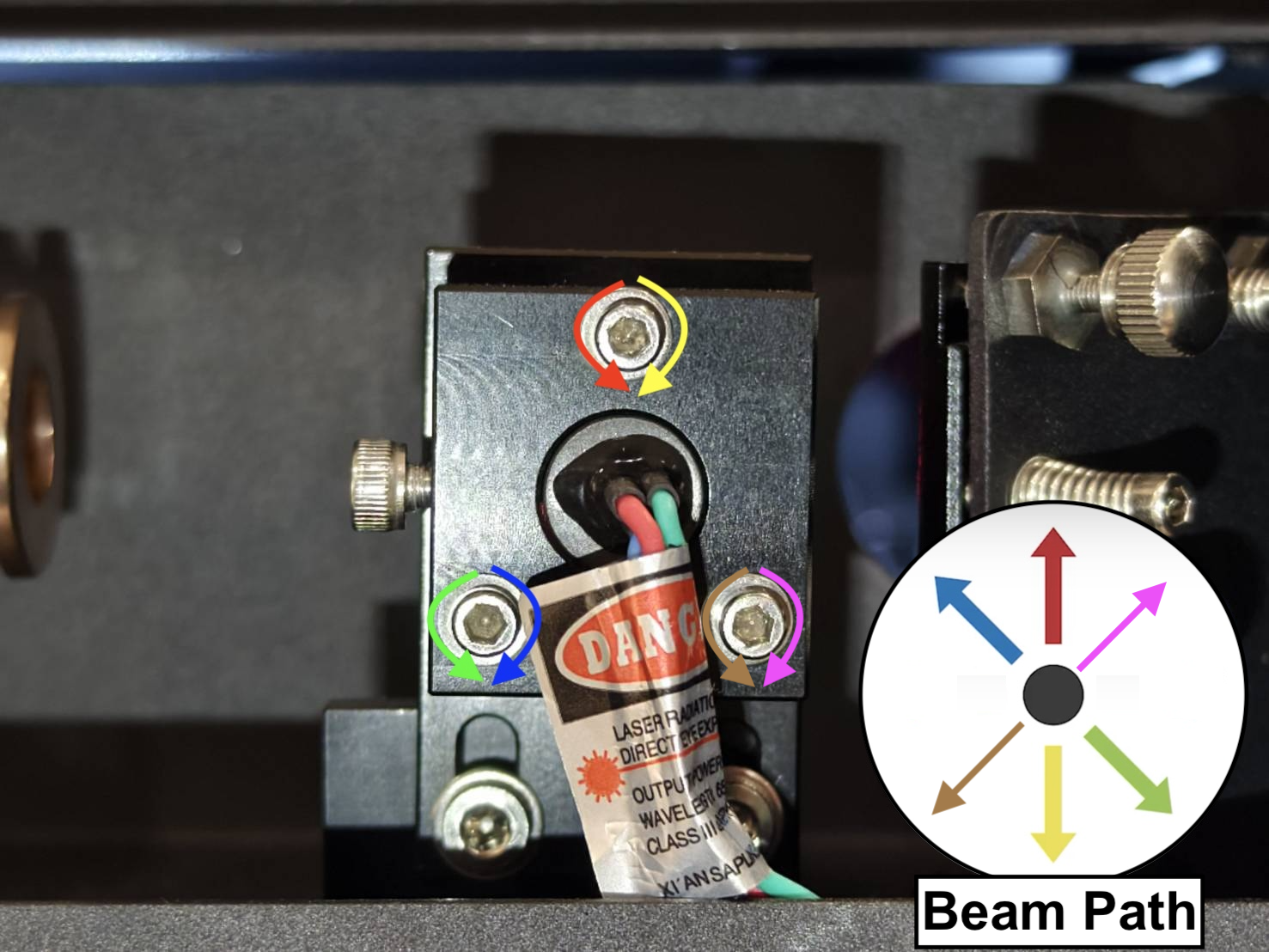

Korrekt eksempel - Overlappende Feil eksempel - Ikke overlappende Skruer og strålebane for den røde prikk-modulen HEXA RF 30W HEXA RF 60W / HEXA RF 80W Merk: Hvis den røde prikken ikke treffer tapen, betyr det at den røde prikkens bane har for stort avvik. Du kan finne den på det andre speilet; flytt den røde prikken til det reflekterende området på speilet.

Trinn 12

Vennligst bruk følgende lenke for å kontrollere laserens optiske bane.
4-8 Kontroll av optisk bane

Evaluer resultatene dine og ta neste steg:
