Denne artikkelen vil veilede deg i hvordan du justerer den optiske banen. Hvis du er usikker på om din optiske bane trenger justering, vennligst bruk denne lenken for å sjekke din optiske bane først.
Merk: Noen bilder brukt i denne artikkelen er fra HEXA & Beambox II; de fleste mekaniske strukturene er identiske med HEXA RF.
Tegn på feilinnstilt optisk bane
Kan ikke kutte materialer med standard effekt- og hastighetsinnstillinger i Beam Studio.
Graveringsresultatet er lysere i spesifikke områder, noe som gjør den totale effekten ujevn.
Kuttflaten/tverrsnittet av materialet er ikke vinkelrett og fremstår skrått.
Steg 1

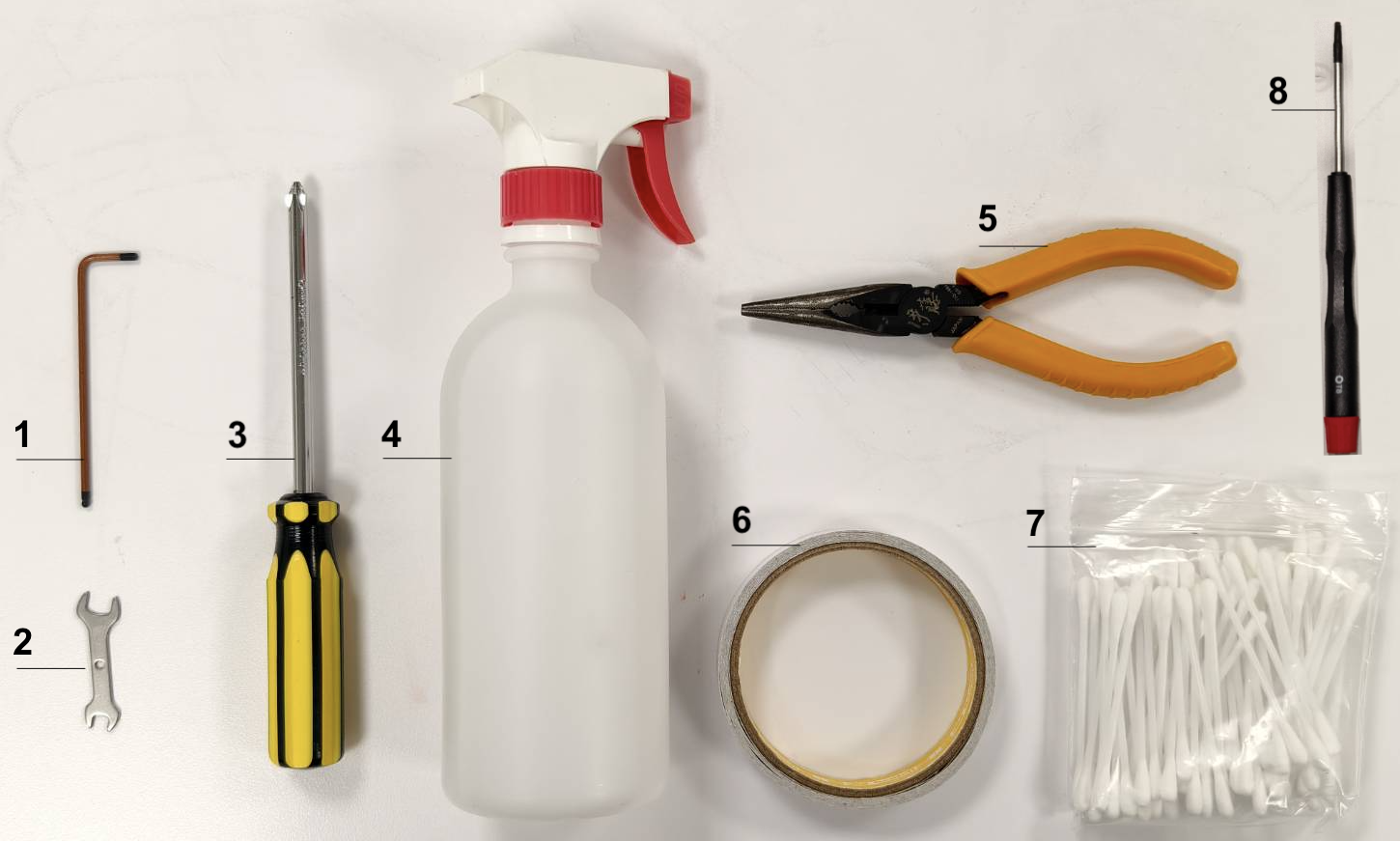

Vennligst forbered følgende verktøy:
2.5mm Unbrakonøkkel
Fastnøkkel med to ender
Krysskrutrekker
Desinfeksjonsspray / Alkoholspray
Tang
Dobbeltsidig tape
Bomullspinner
T8 Torx-skrutrekker
Trinn 2
Vennligst gjør deg kjent med hvordan du trygt utfører en laserpuls.
A. Slå på maskinen B. Lukk toppdekselet C. Trykk på "Handling" og vent til hjemkjøringsprosessen er fullført D. Finn alternativet "Laserpuls" E. Trykk én gang = én laserpuls, trykk to ganger = to laserpulser, og så videre ⚠︎ Vennligst sørg for at topp- og bakdekslene er lukket før hver laserpuls
Trinn 3
Bruk en skrutrekker til å fjerne skruene på baksiden av maskinen, og åpne deretter bakdekselet.
Trinn 4
Vennligst gjør deg kjent med følgende plasseringer:
- Første speil og rød laserpeker - Andre speil - Tredje speil - De 7 posisjonene på arbeidsplattformen hvor laserhodet vil bli flyttet under inspeksjonsprosessen.
Trinn 5
Vennligst følg instruksjonene i lenken nedenfor for å rengjøre alle speil og linser.
Kontroller laserpunktet på det første speilet. Dette trinnet brukes til å kontrollere om laserrøret og maskinen fungerer som de skal.

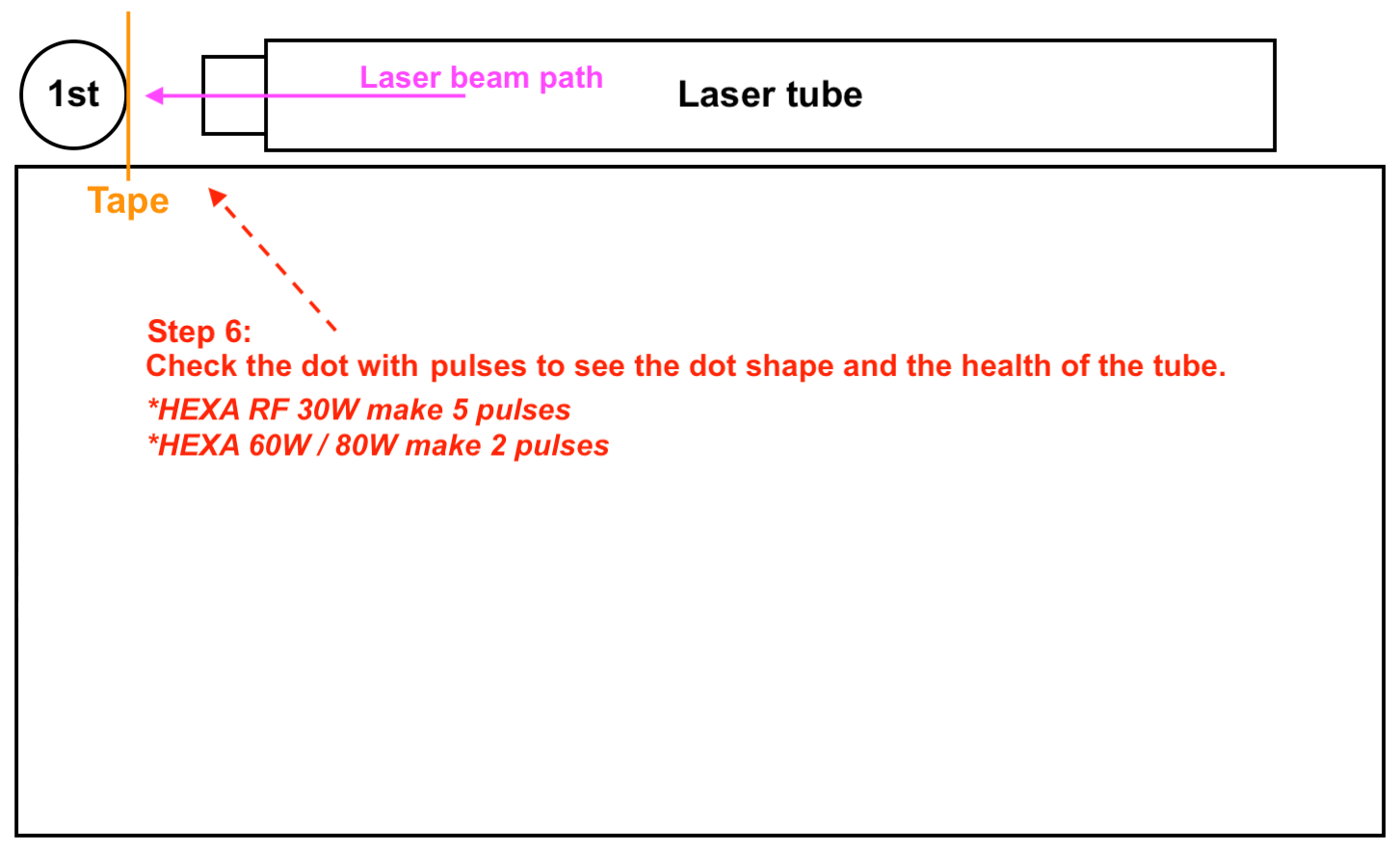

Trinnoversikt:
Faktiske trinn:

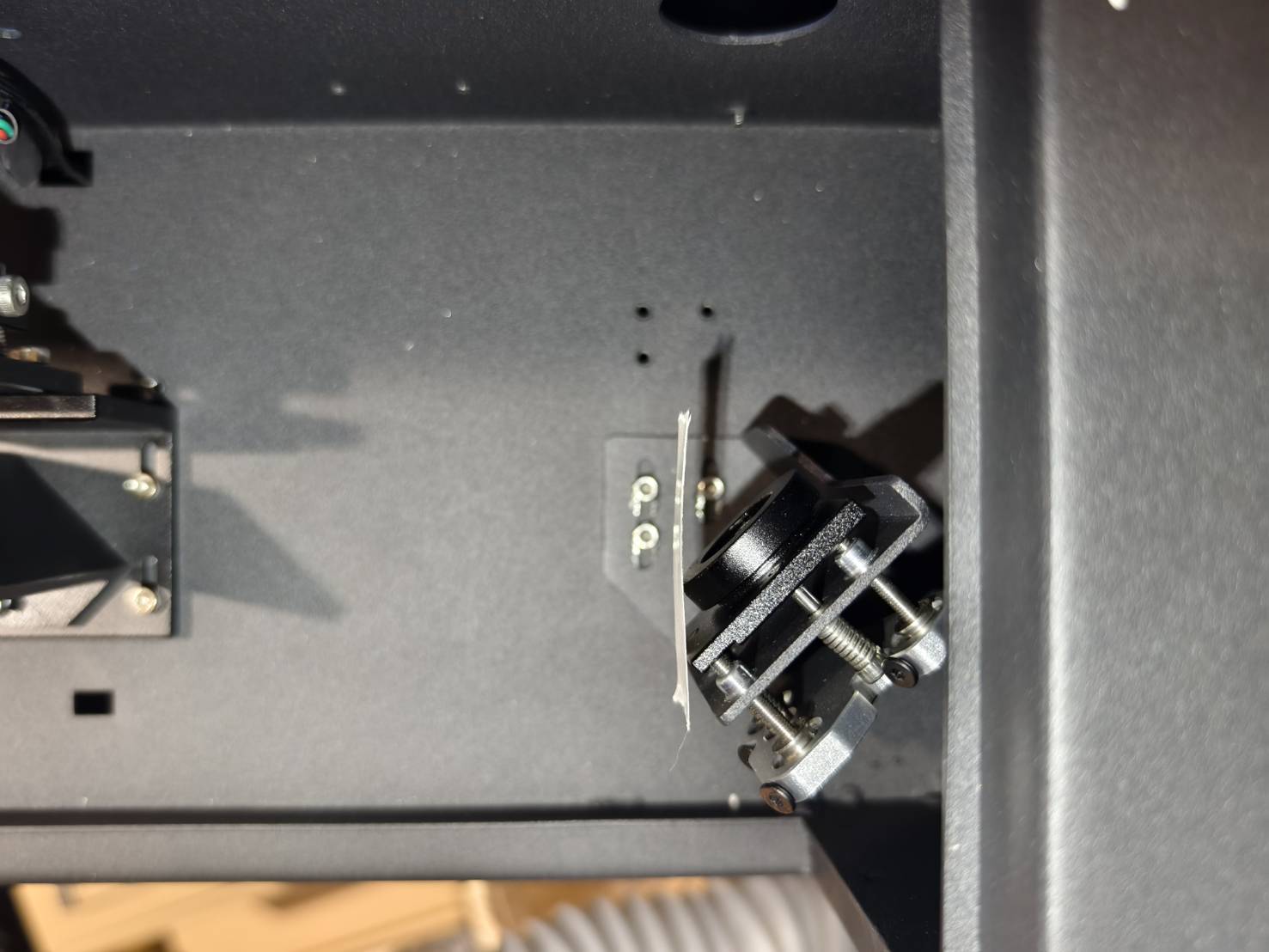

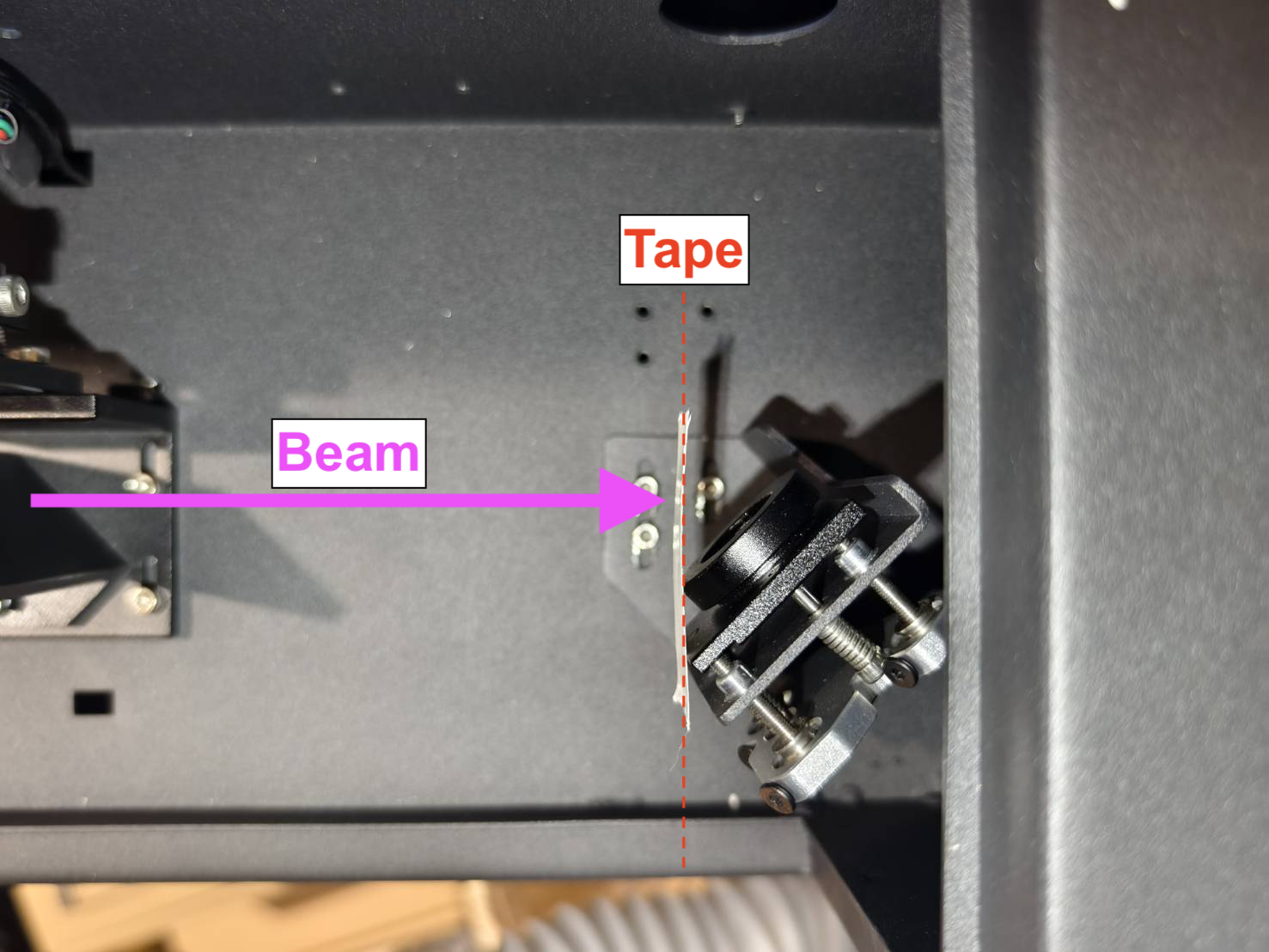

Plasser tapen på det første speilet, og sørg for at den er i en 90-graders vinkel til strålen.

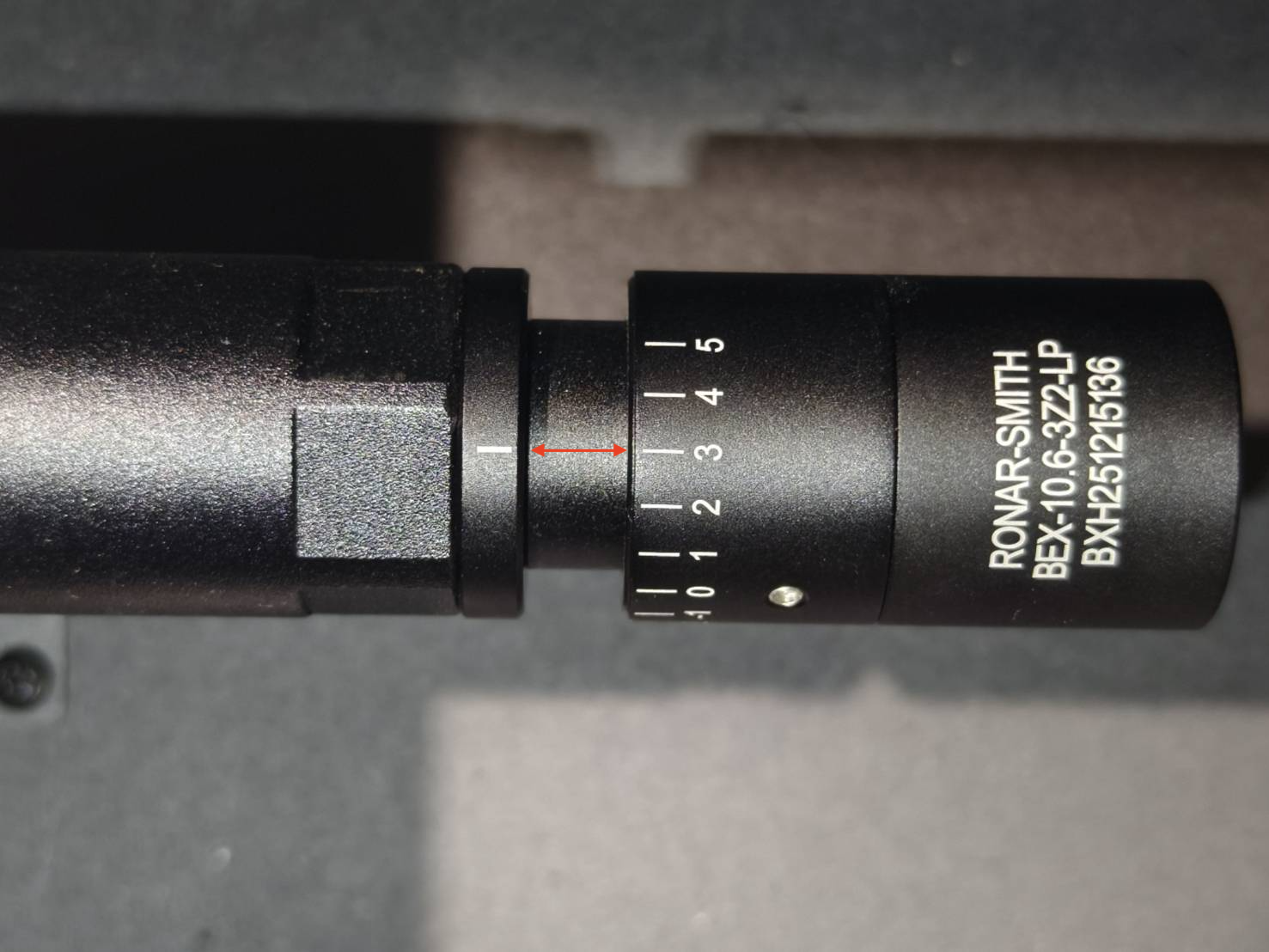

Juster stråleekspanderen til standard "3".
Lukk bakdekselet og utfør en laserpuls. For HEXA RF 30W, utfør 5 pulser. For HEXA RF 60W/80W, utfør 2 pulser for å forhindre at den dobbeltsidige tapen tar fyr.
Demonstrasjon
(For HEXA RF 30W, utfør 5 pulser. For HEXA RF 60W/80W, utfør 2 pulser for å forhindre at den dobbeltsidige tapen tar fyr.)
Dette steget kontrollerer om den røde laseren og den faktiske CO2-laserbanen er justert og overlapper. Hvis de ikke er justert, bruk en 2,5 mm unbrakonøkkel for å justere den røde laserpekeren.
Åpne dørdekselet.

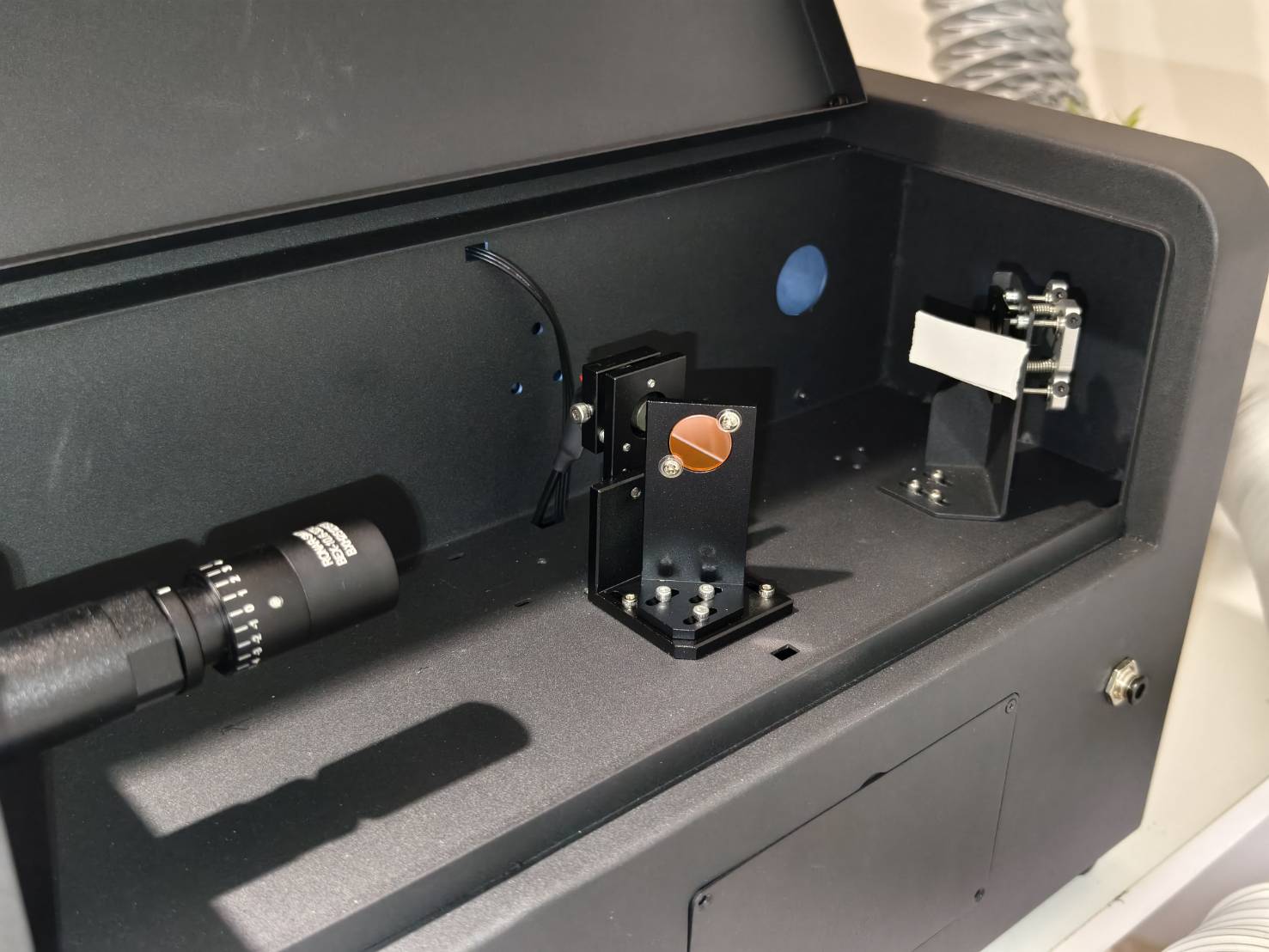

Plasser et stykke dobbeltlaget dobbeltsidig tape ved inngangen til det tredje speilet.
Gå til handlingsmodus og trykk på «Motorer» (for å frigjøre motorene).
Flytt laserhodet til nederste høyre hjørne.
Sørg for at den røde laseren er på.
Lukk dørdekselet.
Utfør 2 - 3 pulser. (RF 30W x 3, RF 60W/80W x 2)
Sjekk om den røde laserprikken og brennmerket overlapper.
Juster den røde laseren om nødvendig.

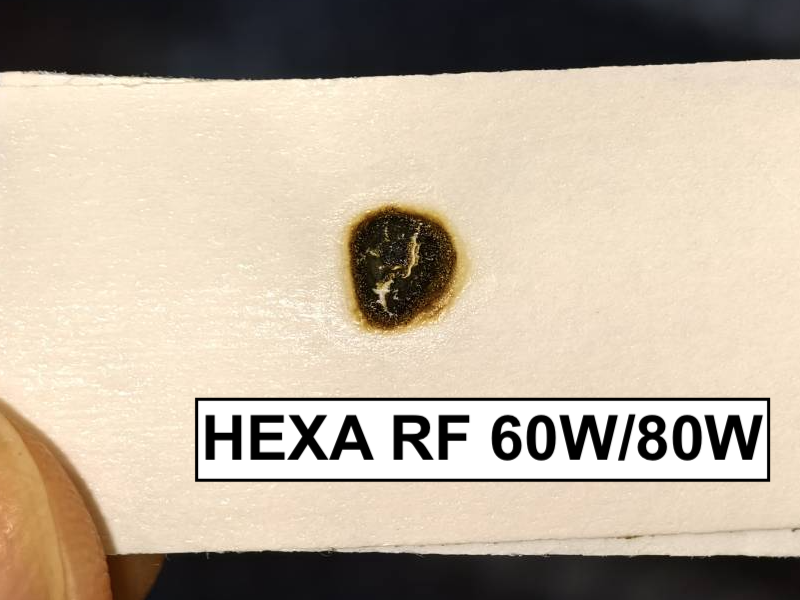

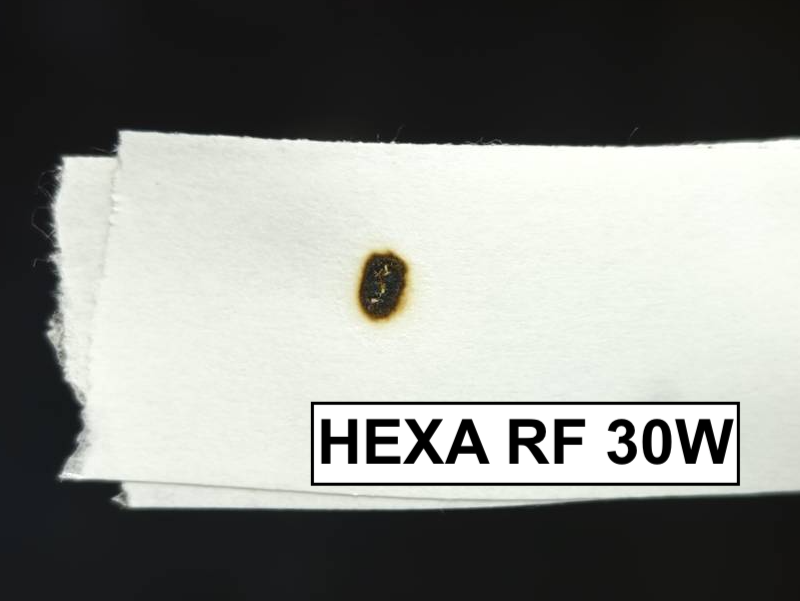

Riktig eksempel - Overlappende
Feil eksempel - Ikke overlappende
Skruer og strålebane for den røde laserpekeren
HEXA RF 30W
HEXA RF 60W / HEXA RF 80W
Merk: Hvis den røde prikken ikke treffer tapen, betyr det at den røde laserbanen er for langt forskjøvet. Du kan finne den på det andre speilet; flytt den røde prikken til det reflekterende området på speilet.
Hvis du ikke kan finne den røde laseren, betyr det at den røde laserpekeren ikke fungerer eller er for langt forskjøvet. Gå til denne lenke for å rekalibrere den røde laseren.
Steg 8
Dette steget kontrollerer om banen fra det første speilet til det andre speilet er justert.
Trinnoversikt:
Faktiske trinn:
Fjern tapen og plasser et nytt stykke dobbeltlags dobbeltsidig tape på det andre speilet.
Flytt laserhodet til øverste venstre hjørne.
Lukk dørdekselet og utfør 2-3 pulser. (RF 30W x 3, RF 60W/80W x 2)
Kontroller visuelt om den røde laseren og brennmerket overlapper.
Dette steget vil lære deg hvordan du justerer skruene på det første speilet for å justere den optiske banen fra det første speilet til det andre speilet. Det er tre skruer på det første speilet; å dreie dem med eller mot klokka vil endre strålebanen og dermed endre posisjonen til den røde laserprikken.
Hvordan løsne skrufikseringen korrekt: Først spray alkohol på skruene for å løse opp gel eller lim og vent noen sekunder, bruk deretter en T8-skrutrekker for å løsne de tre skruene, og fikseringen kan fjernes.
Demonstrasjon (Merk at skruene i videoen ble løsnet før opptak.)
Bekreft posisjonen til laserpunktet og skruene og retningene som må justeres.
Se eksemplene nedenfor for å finne nummeret og tilhørende justeringsmetode:
For #1: Det røde laserpunktet må flyttes til nederst til høyre for å overlappe. Skruen øverst til venstre må dreies med klokka. Se bildet nedenfor.
For #2: Det røde laserpunktet må flyttes rett ned for å overlappe. Skruen nederst til venstre må dreies mot klokka. Se bildet nedenfor.
For #3: Det røde laserpunktet må først flyttes ned, deretter til venstre for å overlappe. Skruen nederst til venstre må dreies mot klokka for å flytte punktet ned. Skruen øverst til høyre må dreies med klokka for å flytte punktet til venstre. Se bildet nedenfor.
For #4: Det røde laserpunktet må flyttes til høyre for å overlappe. Den øverste høyre skruen må dreies mot klokka. Se bildet nedenfor.
For #5: Den røde laserprikken må flyttes til venstre for å overlappe. Den øverste høyre skruen må dreies med klokka. Se bildet nedenfor.
For #6: Den røde laserprikken må flyttes til høyre først, deretter opp for å overlappe. Den øverste høyre skruen må dreies mot klokka for å flytte prikken til høyre. Den nederste venstre skruen må dreies med klokka for å flytte prikken opp. Se bildet nedenfor.
For #7: Den røde laserprikken må flyttes rett opp for å overlappe. Den nederste venstre skruen må dreies med klokka. Se bildet nedenfor.
For #8: Den røde laserprikken må flyttes til øverst til venstre for å overlappe. Den øverste venstre skruen må dreies mot klokka. Se bildet nedenfor.
Etter justering av skruene, installer festeanordningen (monteringen) på nytt.
Steg 9
Dette trinnet kontrollerer om banen fra det andre speilet til det tredje speilet er justert.
Trinnoversikt:
Faktiske trinn:
Fjern tapen og plasser et nytt stykke dobbeltlags dobbelsidig tape ved inngangen til det tredje speilet.
Flytt laserhodet til midtre venstre posisjon.
Lukk dørdekselet og utfør 2-3 pulser. (RF 30W x 3, RF 60W/80W x 2)
Kontroller visuelt om den røde laseren og brennmerket overlapper.
Dette trinnet vil lære deg hvordan du justerer den optiske banen fra det andre speilet til det tredje speilet ved å justere skruene på det andre speilet. Juster skruene på det andre speilet for å justere den optiske banen fra det andre speilet til det tredje speilet.
Det er tre skruer på det andre speilet; å dreie dem med eller mot klokka vil endre strålens bane.
Først, spray alkohol på mutrene for å løse opp gelen eller limet og vent noen sekunder, bruk deretter en T8-skrutrekker for å fjerne de tre skruene, og festeanordningen kan fjernes.
Demonstrasjon
Bekreft posisjonen til laserpunktet og skruene og retningene som må justeres. Vennligst se bildet nedenfor for å finne nummeret som tilsvarer posisjonen til ditt røde laserpunkt.
For #1: Det røde laserpunktet må flyttes til nederst til høyre for å overlappe. Den nederste høyre skruen må dreies mot klokka. Se bildet nedenfor.
For #2: Det røde laserpunktet må flyttes rett ned for å overlappe. Den øverste høyre skruen må dreies med klokka. Se bildet nedenfor.
For #3: Det røde laserpunktet må først flyttes ned, deretter til venstre for å overlappe. Den øverste høyre skruen må dreies med klokka for å flytte punktet ned. Den nederste venstre skruen må dreies mot klokka for å flytte punktet til venstre. Se bildet nedenfor.
For #4: Det røde laserpunktet må flyttes til høyre for å overlappe. Den nederste venstre skruen må dreies med klokka. Se bildet nedenfor.
For #5: Den røde laserprikken må flyttes til venstre for å overlappe. Skruen nederst til venstre må dreies mot klokka. Se bildet nedenfor.
For #6: Den røde laserprikken må flyttes til høyre først, deretter opp for å overlappe. Den øverste venstre skruen må dreies med klokka for å flytte punktet til venstre. Den nederste høyre skruen må dreies mot klokka for å flytte punktet opp. Se bildet nedenfor.
For #7: Den røde laserprikken må flyttes rett opp for å overlappe. Den nederste høyre skruen må dreies mot klokka for å flytte punktet opp. Se bildet nedenfor.
For #8: Den røde laserprikken må flyttes til øverst til venstre for å overlappe. Den øverste høyre skruen må dreies med klokka. Se bildet nedenfor.
Etter justering av skruene, installer festeanordningen (monteringen) på nytt.
Trinn 10
Dette trinnet vil lære deg hvordan du bruker OPA-verktøyet for å kontrollere om laserpunktet er plassert i sentrum av det tredje speilfestet.
Vennligst bruk lenke for å laste ned filen, og graver/kutt den på en 3mm klar akryl.
Sirkelen på verktøyet vil passe med åpningen i bildet nedenfor.
Hvis maskinen din ikke kan kutte i alle områder av arbeidsplattformen, må du lage et midlertidig verktøy. Vennligst bruk et stykke gjennomsiktig tape og brett det for å dekke den klebrige delen. Tegn to linjer som vist nedenfor.
Skjæringspunktet mellom linjene på tapen vil være sentrum av den sirkulære åpningen. (Det anbefales å markere to merker som vist med de røde prikkene nedenfor for å justere linjene på tapen.)
Når verktøyet er klart, flytt laserhodet til senterposisjonen.
Bruk verktøyet for å kontrollere den vertikale justeringen. Juster sirkelen eller merket på verktøyet med inngangen, og kontroller posisjonen til det røde laserpunktet.
Hvis den vertikale laserstrålebanen ikke er i sentrum av verktøyet, kan du justere laserhodet for å forbedre dette.
Løsne disse 4 skruene lett; ikke fjern dem eller løsne dem for mye.
Etter å ha løsnet skruene kan du nå skyve laserhodet innover eller utover.
Skyv utover:
Skyv innover:
Etter å ha flyttet laserhodet, stram skruene på nytt.
Vennligst utfør Kamerakalibrering i Beam Studio. (Dette kan gjøres som et siste steg etter å ha fullført alle justeringer av optisk bane.)
Trinn 11
Etter å ha fullført den vertikale kontrollen, skal vi kontrollere den horisontale posisjonen ved inngangen til det tredje speilet.
Flytt laserhodet til senterposisjonen.
Bruk verktøyet til å kontrollere den horisontale justeringen. Juster sirkelen eller merket på verktøyet med inngangen, og kontroller posisjonen til det røde laserpunktet.
Mulig årsak: Vinkelen på laserstrålen avviker for mye og må justeres oppover eller erstattes.
Steg 12
Vi skal nå kontrollere den optiske banen fra det tredje speilet til tuppen av dysen, som representerer Z-aksen (vertikal) strålebane i sentrum av arbeidsplattformen.
Flytt laserhodet til midten av arbeidsplattformen og plasser et ark papir under tuppen av dysen. Juster høyden på arbeidsplattformen slik at avstanden mellom papiret og tuppen av dysen er ca. 5mm til 10mm.
Kontroller om du kan se en fokusert rød laserprikk eller rødt lys som vist i bildet nedenfor.
Hvis det ikke er noen fokusert prikk fra laserhodet eller prikken ikke er synlig, er Z-aksens optiske bane feilinnstilt og må justeres. Målet med dette steget er å flytte fokuspunktet til senterposisjonen.
Dette steget vil lære deg hvordan du justerer skruene på det tredje speilet for å korrigere den vertikale optiske banen fra det tredje speilet til arbeidsplattformen. Korriger den vertikale strålebanen ved å justere skruene på det tredje speilet. Det er tre skruer på det tredje speilet; å dreie dem med eller mot klokka vil endre den vertikale strålebanen, noe som betyr at posisjonen til den lille prikken på tapen vil endre seg.
Vennligst lær hvordan du løsner mutrene på riktig måte. Bruk tang til å holde skruen, bruk deretter en fastnøkkel til å dreie mot klokka for å løsne mutteren.
Hvordan bestemme posisjonen til laserprikken? Hvis du ikke kan se den fokuserte prikken, kan du observere det røde lyset. Området med det sterkeste lyset er posisjonen til laserprikken.
Eksempel
Som vist i bildet indikerer det sterkere lyset at laserprikken skal være nederst til venstre.
For å flytte laserprikken til senteret må den flyttes opp og til høyre, så vi anbefaler å dreie skruen øverst til høyre med klokka.
Demonstrasjon
Etter justering av skruene, vennligst stram mutteren ved å dreie den med klokka.
Etter avansert justering, gå tilbake til Steg 12.1 for å prøve å justere det røde punktet.
Steg 13
Nå skal vi kontrollere den optiske banen fra det tredje speilet til tuppen av dysen i nedre høyre hjørne av arbeidsplattformen.
Flytt laserhodet til nedre høyre hjørne av arbeidsplattformen, og plasser et ark under tuppen av dysen. Juster høyden på arbeidsplattformen slik at avstanden mellom papiret og tuppen av dysen er ca. 5mm til 10mm.
Kontroller om du kan se en fokusert rød laserprikk eller rødt lys som vist i bildet nedenfor.
Hvis det ikke er noe fokusert punkt fra laserhodet, er Z-aksens optiske bane feilinnstilt og må justeres. Målet med dette trinnet er å flytte fokuspunktet til senterposisjonen i nedre høyre hjørne.
Dette steget vil lære deg hvordan du justerer skruene på det tredje speilet for å korrigere den vertikale optiske banen fra det tredje speilet til arbeidsplattformen. Korriger den vertikale strålebanen ved å justere skruene på det tredje speilet. Det er tre skruer på det tredje speilet; å dreie dem med eller mot klokka vil endre den vertikale strålebanen, noe som betyr at posisjonen til den lille prikken på tapen vil endre seg.
Vennligst lær hvordan du løsner mutrene på riktig måte. Bruk tang til å holde skruen, bruk deretter en fastnøkkel til å dreie mot klokka for å løsne mutteren.
Hvordan bestemme posisjonen til laserprikken? Hvis du ikke kan se den fokuserte prikken, kan du observere det røde lyset. Området med det sterkeste lyset er posisjonen til laserprikken.
Eksempel
Som vist i bildet indikerer det sterkere lyset at laserprikken skal være nederst til venstre.
For å flytte laserprikken til senteret må den flyttes opp og til høyre, så vi anbefaler å dreie skruen øverst til høyre med klokka.
Demonstrasjon
Etter justering av skruene, vennligst stram mutteren ved å dreie den med klokka.
Etter avansert justering, gå tilbake til Trinn 14 for å kontrollere laserpunktet på nytt.
Trinn 14.1
Den røde laserbanen og den faktiske CO2-laserbanen er muligens fortsatt ikke perfekt justert. Dette betyr at selv om det røde punktet er perfekt justert, kan CO2-laserbanen fortsatt være feilstilt. Derfor må vi bruke den tradisjonelle metoden for å justere den optiske banen til Z-aksen.
Demonstrasjon:
Bestem posisjonen til det vertikale punktet og finn tilhørende skruer og retninger for justering. Først må du forstå hele området punktet kan bevege seg innenfor. Dette området er faktisk identisk med området til dysespissen. Inntrykket på tapen representerer dette området.
Finn deretter tallet som tilsvarer din vertikale punktposisjon.
Diagram:
Bruk deretter tang til å holde skruen, og bruk en dobbel fastnøkkel til å dreie mutteren mot klokka for å løsne den. Bruk tang til å holde skruen, bruk deretter en fastnøkkel til å dreie mot klokka for å løsne mutteren.
For #1: Det vertikale punktet må flyttes til høyre for å bli rundt og sentrert. Vendt mot forsiden av maskinen: Den øverste venstre skruen må dreies mot klokka. Se bildet nedenfor.
For #2: Det vertikale punktet må flyttes ned til høyre for å bli rundt og sentrert. Vendt mot forsiden av maskinen: Skruen øverst til venstre må dreies mot klokka for å flytte punktet til høyre. Skruen nederst til høyre må dreies med klokka for å flytte punktet ned. Se bildet nedenfor.
For #3: Det vertikale punktet må flyttes nedover for å bli rundt og sentrert. Vendt mot forsiden av maskinen: Skruen nederst til høyre må dreies med klokka for å flytte punktet ned. Se bildet nedenfor.
For #4: Det vertikale punktet må flyttes nedover til venstre for å bli rundt og sentrert. Vendt mot forsiden av maskinen: Den øverste høyre skruen må dreies mot klokka. Se bildet nedenfor.
For #5: Det vertikale punktet må flyttes til venstre for å bli rundt og sentrert. Vendt mot forsiden av maskinen: Skruen øverst til venstre må dreies med klokka. Se bildet nedenfor.
For #6: Det vertikale punktet må flyttes oppover til venstre for å bli rundt og sentrert. Vendt mot forsiden av maskinen: Den øvre venstre skruen må dreies med klokka for å flytte punktet til venstre. Den nedre høyre skruen må dreies mot klokka for å flytte det oppover. Se bildet nedenfor.
For #7: Det vertikale punktet må flyttes oppover for å bli rundt og sentrert. Vendt mot forsiden av maskinen: Den nedre høyre skruen må dreies mot klokka for å flytte det oppover. Se bildet nedenfor.
For #8: Det vertikale punktet må flyttes oppover til høyre for å bli rundt og sentrert. Vendt mot forsiden av maskinen: Den øverste høyre skruen må dreies med klokka. Se bildet nedenfor.
Etter justering av skruene må du påføre ny tape og utføre pulser igjen for å kontrollere punktets posisjon.
Demonstrasjon:
Hvis du synes denne metoden er vanskelig, kan du bruke den røde prikken for å få en generell oversikt over den faktiske CO2-optiske banens posisjon, og deretter utføre pulser.
Etter justering av skruene, vennligst stram mutteren ved å dreie den med klokka.
Trinn 15
Vi vil bruke tape og pulser for en endelig kontroll for å observere den faktiske CO2-laserbanens posisjon nederst til høyre på arbeidsplattformen.
Trinnoversikt - Nederst til høyre
Plasser et stykke enkeltlags tape på tuppen av dysen, flytt laserhodet til nederste høyre hjørne av arbeidsplattformen, lukk dørdekselet og avfyr én puls.
Demonstrasjon
Fjern tapen og kontroller om laserpunktet er rundt.
Godt eksempel - Sentrert og rundt:
Akseptabelt eksempel - Rund men litt usentrert:
Dårlig eksempel - Ikke rund:
Vurder resultatet ditt og ta neste steg:
Godt eller akseptabelt resultat >> Justering fullført! (Hvis laserhodet ditt ble justert i Trinn 10.1, må du sørge for å utføre Kamerakalibrering.)
Etter avansert justering, gå tilbake til Trinn 14 for å kontrollere laserpunktet på nytt.
Trinn 15.1
Den røde laserbanen og den faktiske CO2-laserbanen er muligens fortsatt ikke perfekt justert. Dette betyr at selv om det røde punktet er perfekt justert, kan CO2-laserbanen fortsatt være feilstilt. Derfor må vi bruke den tradisjonelle metoden for å justere den optiske banen til Z-aksen.
Demonstrasjon
Bestem posisjonen til det vertikale punktet og finn tilhørende skruer og retninger for justering. Først må du forstå hele området punktet kan bevege seg innenfor. Dette området er faktisk identisk med området til dysespissen. Inntrykket på tapen representerer dette området.
Finn deretter tallet som ligner på din vertikale punktposisjon.
Diagram:
Bruk deretter tang til å holde skruen, og bruk en dobbel fastnøkkel til å dreie mutteren mot klokka for å løsne den. Bruk tang til å holde skruen, bruk deretter en fastnøkkel til å dreie mot klokka for å løsne mutteren.
For #1: Det vertikale punktet må flyttes til høyre for å bli rundt og sentrert. Vendt mot forsiden av maskinen: Den øverste venstre skruen må dreies mot klokka. Se bildet nedenfor.
For #2: Det vertikale punktet må flyttes ned til høyre for å bli rundt og sentrert. Vendt mot forsiden av maskinen: Skruen øverst til venstre må dreies mot klokka for å flytte punktet til høyre. Skruen nederst til høyre må dreies med klokka for å flytte punktet ned. Se bildet nedenfor.
For #3: Det vertikale punktet må flyttes nedover for å bli rundt og sentrert. Vendt mot forsiden av maskinen: Skruen nederst til høyre må dreies med klokka for å flytte punktet ned. Se bildet nedenfor.
For #4: Det vertikale punktet må flyttes nedover til venstre for å bli rundt og sentrert. Vendt mot forsiden av maskinen: Den øverste høyre skruen må dreies mot klokka. Se bildet nedenfor.
For #5: Det vertikale punktet må flyttes til venstre for å bli rundt og sentrert. Vendt mot forsiden av maskinen: Skruen øverst til venstre må dreies med klokka. Se bildet nedenfor.
For #6: Det vertikale punktet må flyttes oppover til venstre for å bli rundt og sentrert. Vendt mot forsiden av maskinen: Den øvre venstre skruen må dreies med klokka for å flytte punktet til venstre. Den nedre høyre skruen må dreies mot klokka for å flytte det oppover. Se bildet nedenfor.
For #7: Det vertikale punktet må flyttes oppover for å bli rundt og sentrert. Vendt mot forsiden av maskinen: Den nedre høyre skruen må dreies mot klokka for å flytte det oppover. Se bildet nedenfor.
For #8: Det vertikale punktet må flyttes oppover til høyre for å bli rundt og sentrert. Vendt mot forsiden av maskinen: Den øverste høyre skruen må dreies med klokka. Se bildet nedenfor.
Etter justering av skruene må du påføre ny tape og utføre pulser igjen for å kontrollere punktets posisjon.
Demonstrasjon:
Hvis du synes denne metoden er vanskelig, kan du bruke den røde prikken for å få en generell oversikt over den faktiske CO2-optiske banens posisjon, og deretter utføre pulser.
Etter justering av skruene, vennligst stram mutteren ved å dreie den med klokka.
Vurder resultatet ditt og ta neste steg:
Kontroller senterpunktet på nytt Trinn 14 Hvis senteret og nederst til høyre ikke kan sentreres samtidig >>
Vennligst samle brennmerkene på følgende steder (Trinn 16)
Samle merker på det 1. speilet.
Plasser et dobbeltlags tape på den røde laserpekeren, sørg for at det er i 90-graders vinkel til strålen, og avfyr 3 pulser. Fest resultatene på et ark og marker plasseringen.
Skriv ned speilposisjonene og antall pulser (som vist nedenfor)
Samle merker fra det 1. til det 2. speilet. Plasser et dobbeltlags tape på det 2. speilet, sørg for at det er i 90-graders vinkel til strålen, avfyr 2 pulser i øvre venstre hjørne, og ytterligere 2 pulser i nedre venstre hjørne.
Skriv ned speilposisjonene og antall pulser (som vist nedenfor)
Samle merker ved inngangen fra det 2. til det 3. speilet. Plasser et dobbeltlags tape på det 3. speilet, sørg for at det er i 90-graders vinkel til strålen, avfyr 2 pulser på midten til venstre, og ytterligere 2 pulser på midten til høyre.
Skriv ned speilposisjonene og antall pulser (som vist nedenfor)
Samle merker ved dysetuppen i sentrum. Plasser et stykke enkeltlags tape på dysetuppen, flytt laserhodet til sentrum av arbeidsplattformen, og avfyr én puls.
Skriv ned speilposisjonene og antall pulser (som vist nedenfor)
Samle merker ved dysetuppen i nedre høyre hjørne. Plasser et stykke enkeltlags tape på dysetuppen, flytt laserhodet til nedre høyre hjørne av arbeidsplattformen, og avfyr én puls.
Skriv ned speilposisjonene og antall pulser (som vist nedenfor)
Samle merker ved inngangen til det 3. speilet fra øvre venstre til øvre høyre. Plasser et dobbeltlags tape på det 3. speilet, sørg for at det er i 90-graders vinkel til strålen, avfyr 2 pulser på øvre venstre side, og ytterligere 2 pulser på øvre høyre side.
Skriv ned speilposisjonene og antall pulser (som vist nedenfor)
Samle merker ved inngangen til det 3. speilet fra nedre venstre til nedre høyre. Plasser dobbeltsidig tape på det 3. speilet, sørg for at det er i en 90-graders vinkel til strålen, avfyr 2 pulser på nedre venstre side, og ytterligere 2 pulser på nedre høyre side.
Skriv ned speilposisjonene og antall pulser (som vist nedenfor)
Ta til slutt et nærbilde av punktet på dysetuppen.
Rapport (Trinn 17)
Vennligst kontakt kundeservice og send bildene av de graverte merkene til teknisk støtte.
Kommentarer
0 kommentarer
Logg på hvis du vil legge inn en kommentar.
