4-2 Panel

FLUX Support Team
  • Oppdatert

Panelfunksjonstest

Anbefalt frekvens

En gang i måneden




Forberedelse

Ingen




Vedlikeholdstrinn

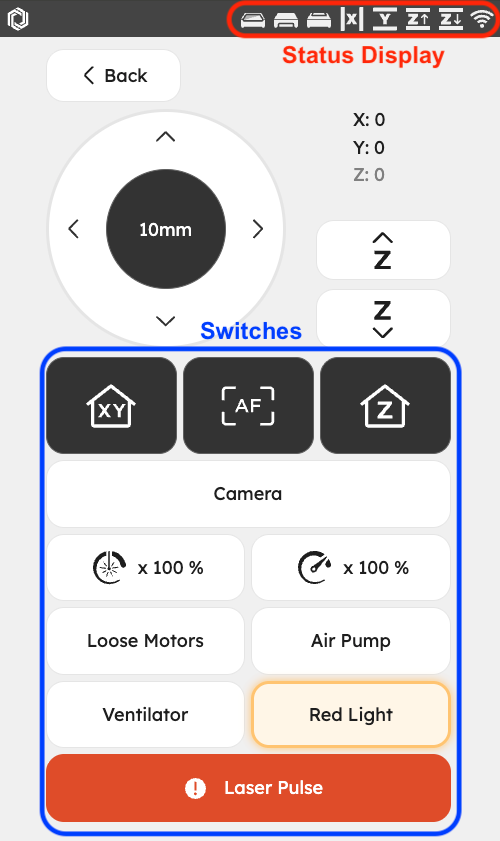

Etter vellykket nullstilling, kontroller statusvisningene og bryterne unntatt "Laserpuls". Kriteriene er som følger:

Panel Maintain Page.png

Statusvisning Testmetode Ikon
Dørdeksel Åpne og lukke dørdekselet

door cover open.006.jpeg Åpnet

door cover close.005.jpeg Lukket
Skuff Åpne og lukke skuffen

drawer open.004.jpeg Åpnet

drawer close.003.jpeg Lukket
Bakdeksel Åpne og lukke bakdekselet

back cover open.002.jpeg Åpnet

back cover close.001.jpeg Lukket
X-akse
Grensebryter 		Etter å ha trykket på "Motorer" for å frigjøre motorene, flytt laserhodet helt til venstre på maskinen til du hører et klikk. (Utløs bryteren)

X_end_close.svg Utløst

X_end_open.svg Ikke utløst
Y-akse
Grensebryter 		Etter å ha trykket på "Motorer" for å frigjøre motorene, flytt laserhodet til baksiden av maskinen til du hører et klikk. (Utløs bryteren)

Y_end_close.svg Utløst

Y_end_open.svg Ikke utløst
Z-akse topp
Grensebryter 		Trykk manuelt på øvre grensebryter i nedre høyre hjørne til du hører et klikk. (Utløs bryteren)

Z_top_end_close.svg Utløst

Z_top_end_open.svg Ikke utløst
Z-akse bunn
Grensebryter 		Trykk manuelt på nedre grensebryter i nedre høyre hjørne til du hører et klikk. (Utløs bryteren)

Z_bottom_end_close.svg Utløst

Z_bottom_end_open.svg Ikke utløst



Brytere:

  • Homing Ikon.png Nullstilling: Kontroller om laserhodet kan returnere korrekt til nullpunktet.
  • Autofocus Ikon.png Autofokus: Kontroller om autofokusfunksjonen fungerer som den skal.
  • Z-Axis Homing Ikon.png Z-akse nullstilling: Kontroller om arbeidsplattformen kan senkes korrekt til bunnen.
  • Kamera: Kontroller om kamerabildet vises på skjermen, og flytt laserhodet for å observere om skjermen oppdateres når kameraet beveger seg. (Kamerabildet oppdateres hvert 3. sekund.)
  • Motorer: Kontroller om laserhodet kan bevege seg jevnt langs X-aksens lineære skinne og Y-aksens føringsstenger.
  • Luftpumpe: Som vist i bildet nedenfor, bruk et papirark for å kontrollere om det blåser luft ut fra laserdysen.
  • Avtrekksvifte: Etter å ha trykket på den, vil du høre en akselererende rotasjonslyd, lik et fly som tar av.
  • Rødt lys: Hjelper med å justere den optiske banen og bekrefte arbeidsområdet for jobben.

Hvis du finner noen avvik, vennligst se [Feilsøkingskapittelet] for løsninger.





Skjermrengjøring



Anbefalt frekvens

En gang hver andre uke




Vedlikeholdstrinn

Hvis skjermen er skitten, spray en liten mengde alkohol på en rengjøringsklut og tørk skjermen forsiktig.





Forberedelse

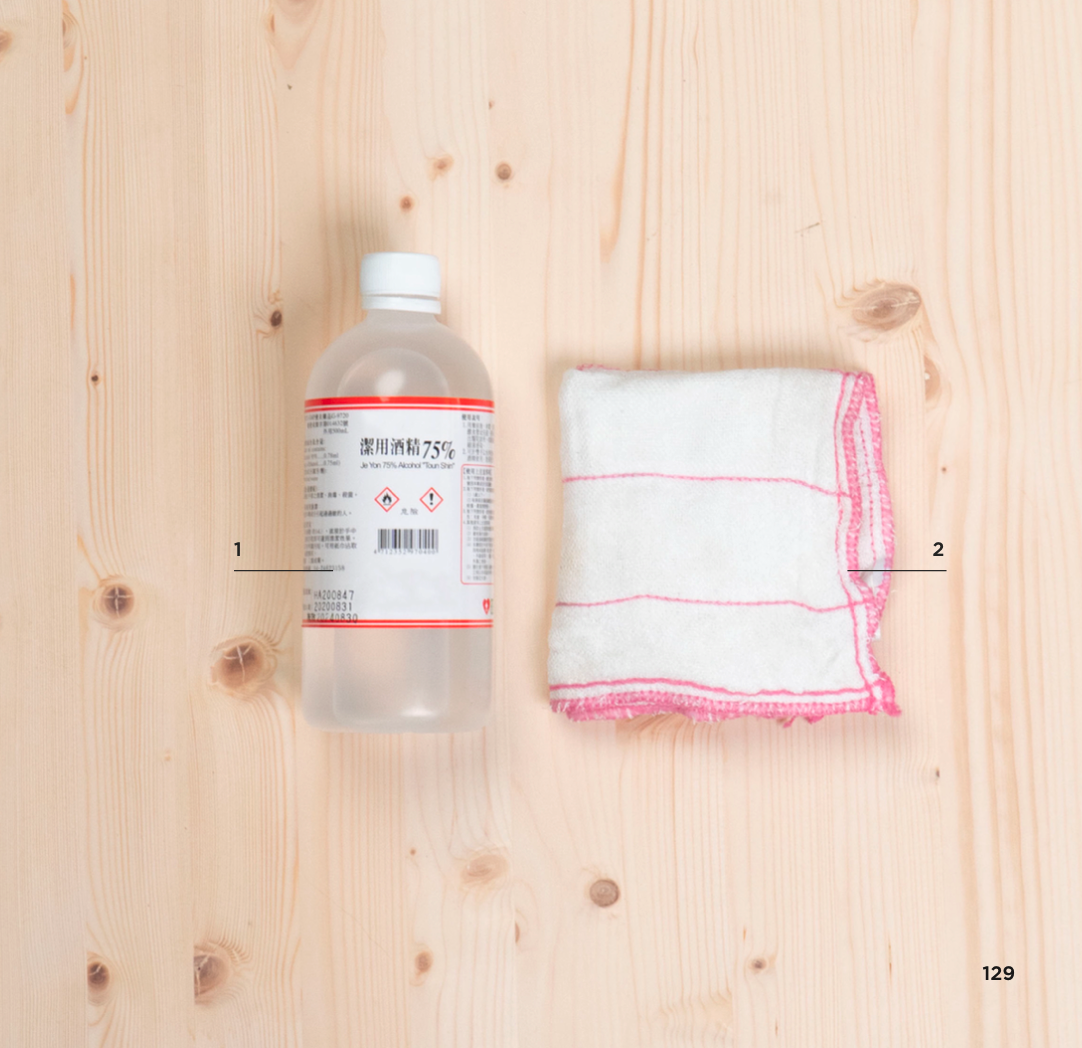

Brukerleverte artikler: 75%~99% alkohol, rengjøringsklut


Air Pump Paper Test.png
