#913 Unormal luftstrømdeteksjon

FLUX Support Team
  • Oppdatert

Mulige årsaker:

  1. Systemanomali (Oppdater firmware, gjenopprett fabrikkinnstillinger, eller flash SD-kortet på nytt).
  2. Luftslange bøyd eller skadet.
  3. Den transparente T-koblingen (T-fitting) på sensoren er bøyd eller skadet.
  4. Hovedkortfeil.
  5. Luftpumpe-adapterkortfeil.
  6. Luftpumpen er for svak.
  7. Luftpumpen er for sterk (Lav sannsynlighet).

Steg 1

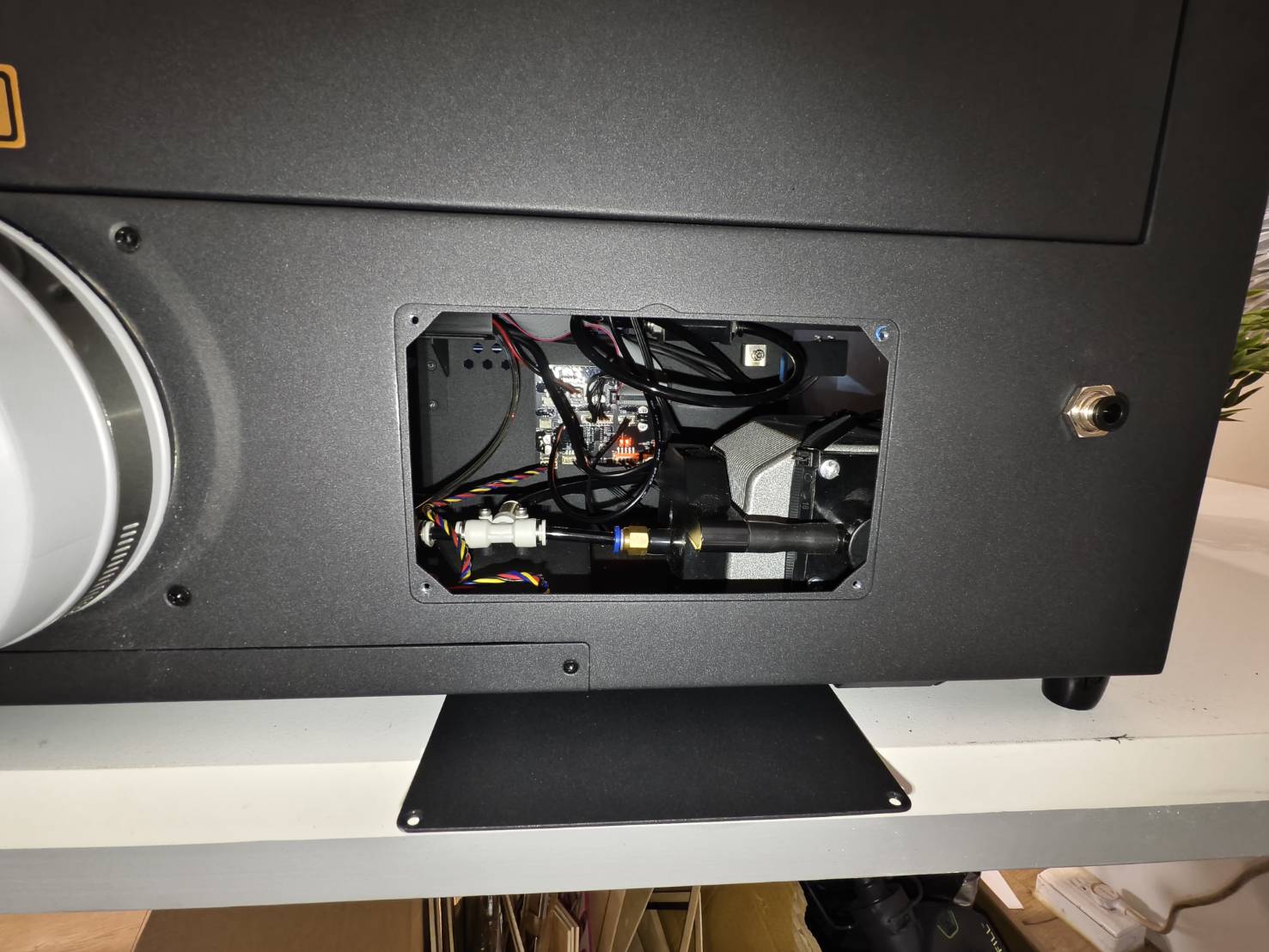

  • Bytt luftpumpefilteret på siden av maskinen.IMG20250508171210.jpg

  • Sørg for at luftventilen er i ÅPEN-posisjon.

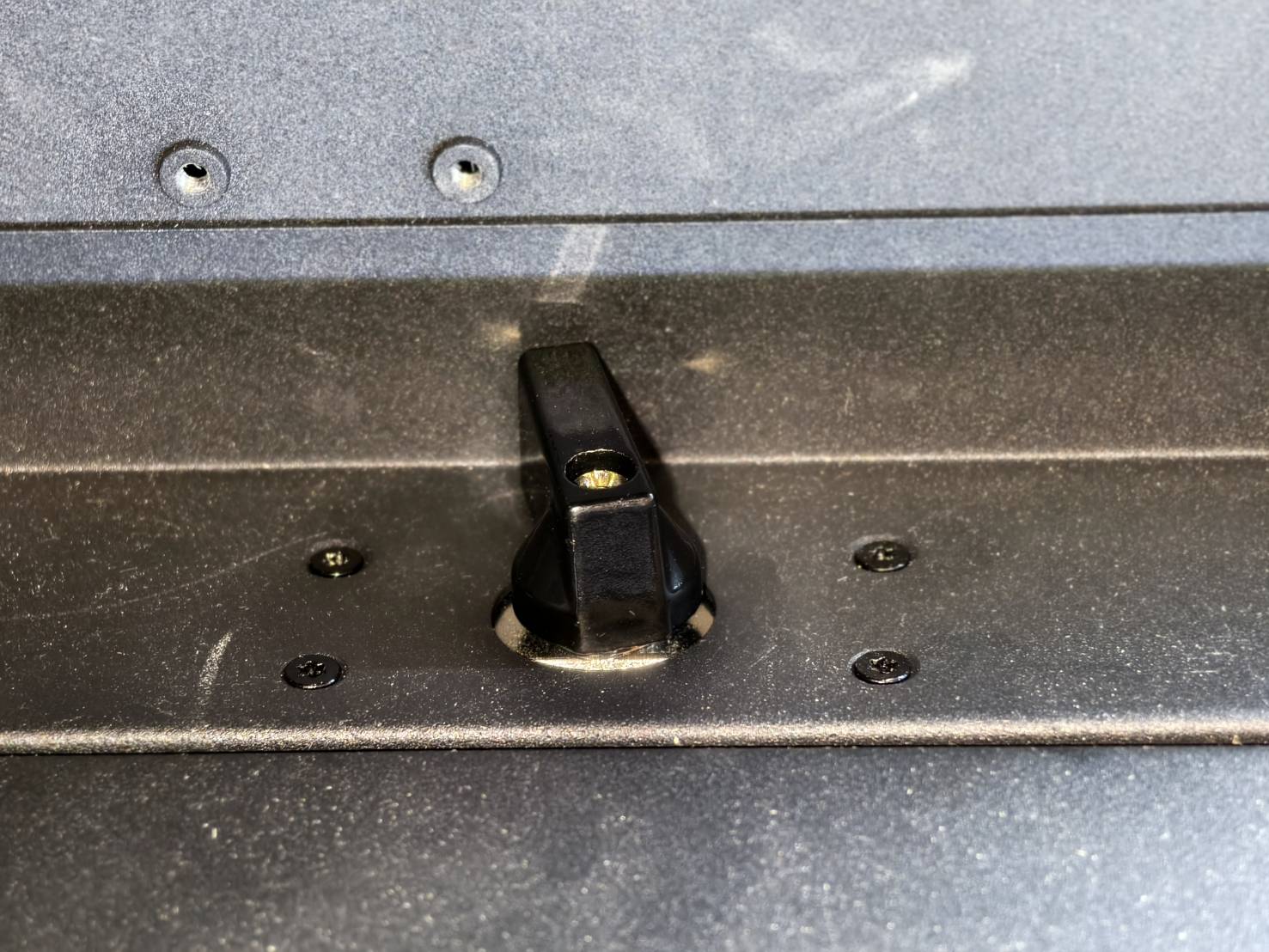

    Åpen

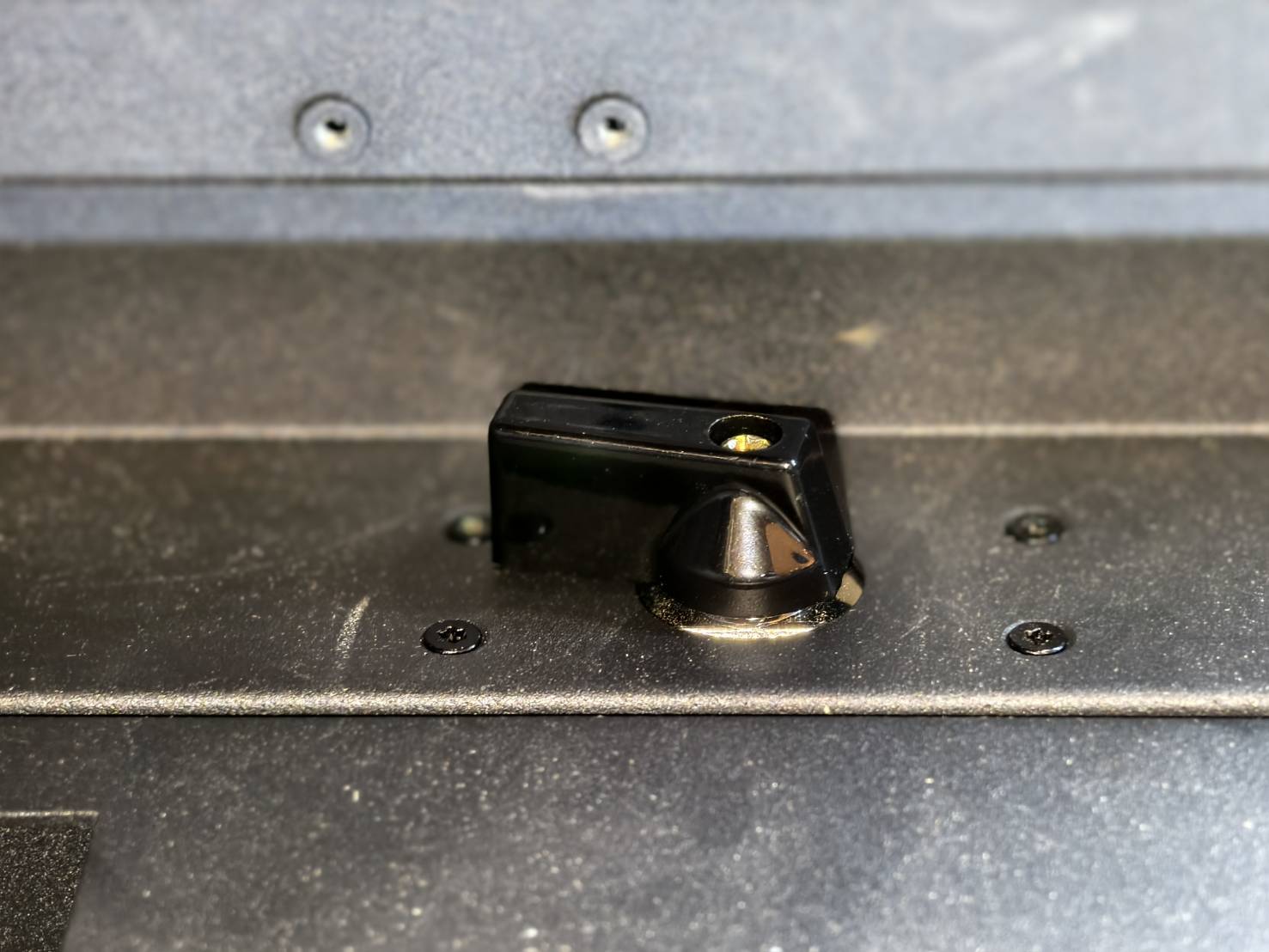

    Lukket
  • Utfør en luftstrømtest.



Evaluer testresultatet og bestem neste steg:

  • Verdien er innenfor normalområdet >> Steg 3.1
  • Verdien er IKKE innenfor normalområdet >> Steg 2

Steg 2

Kontroller om luften som blåser fra laserhodedysen er normal.

  • Klikk "Handling ➜ Luftpumpe" på maskinpanelet.
  • Plasser hånden din eller et stykke silkepapir under laserhodedysen for å føle om luftstrømmen er normal.

Evaluer testresultatet og bestem neste steg:

  • Ja, luft blåser ut >> Steg 3
  • Nei, INGEN luft blåser ut >> Steg 2.1

Steg 2.1

Fjern maskinens sidedeksel og kontroller om ledningene og T-koblingen er korrekt tilkoblet.

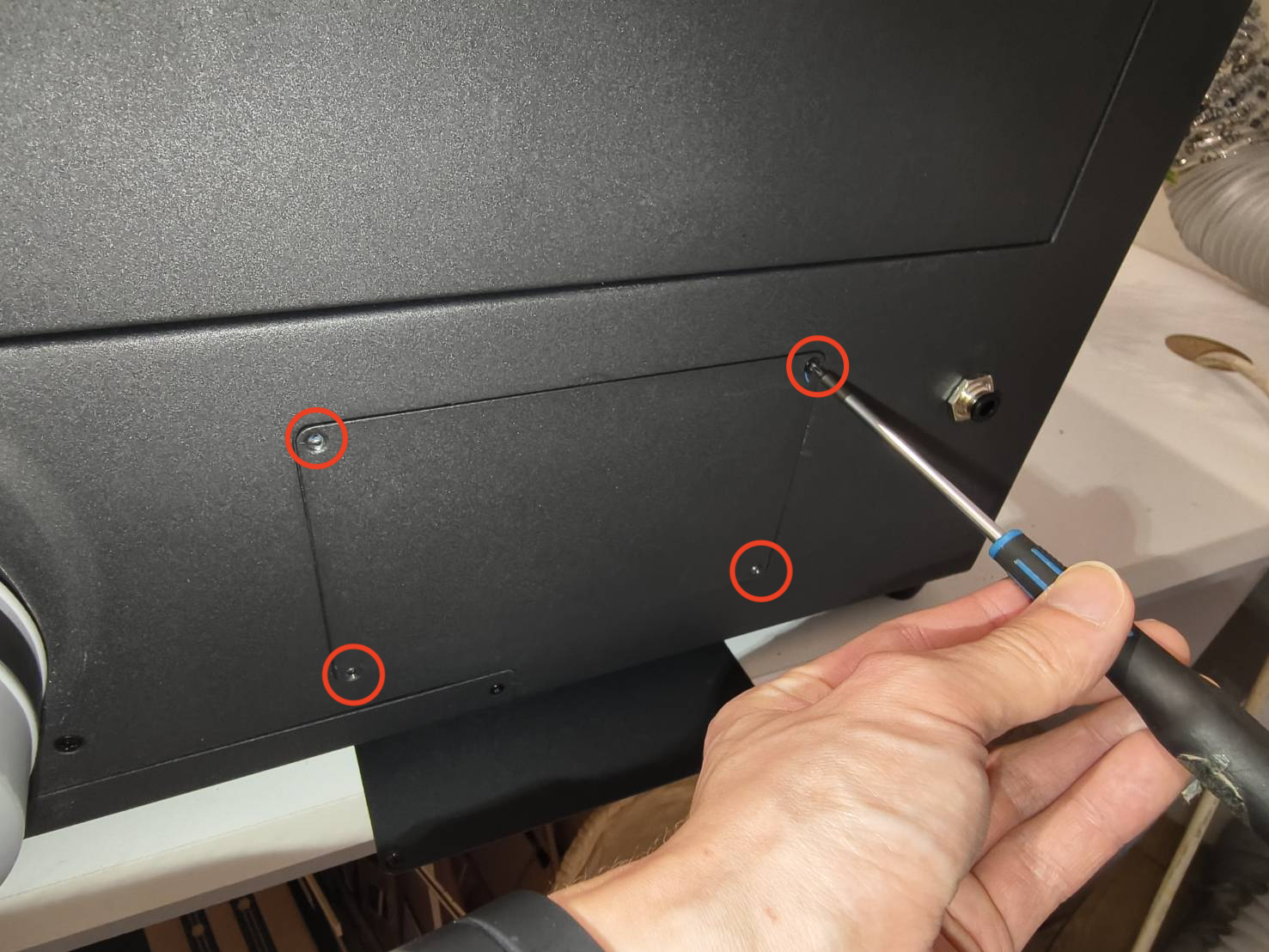

  • Løsne Phillips-skruene på siden for å åpne sidedekselet.

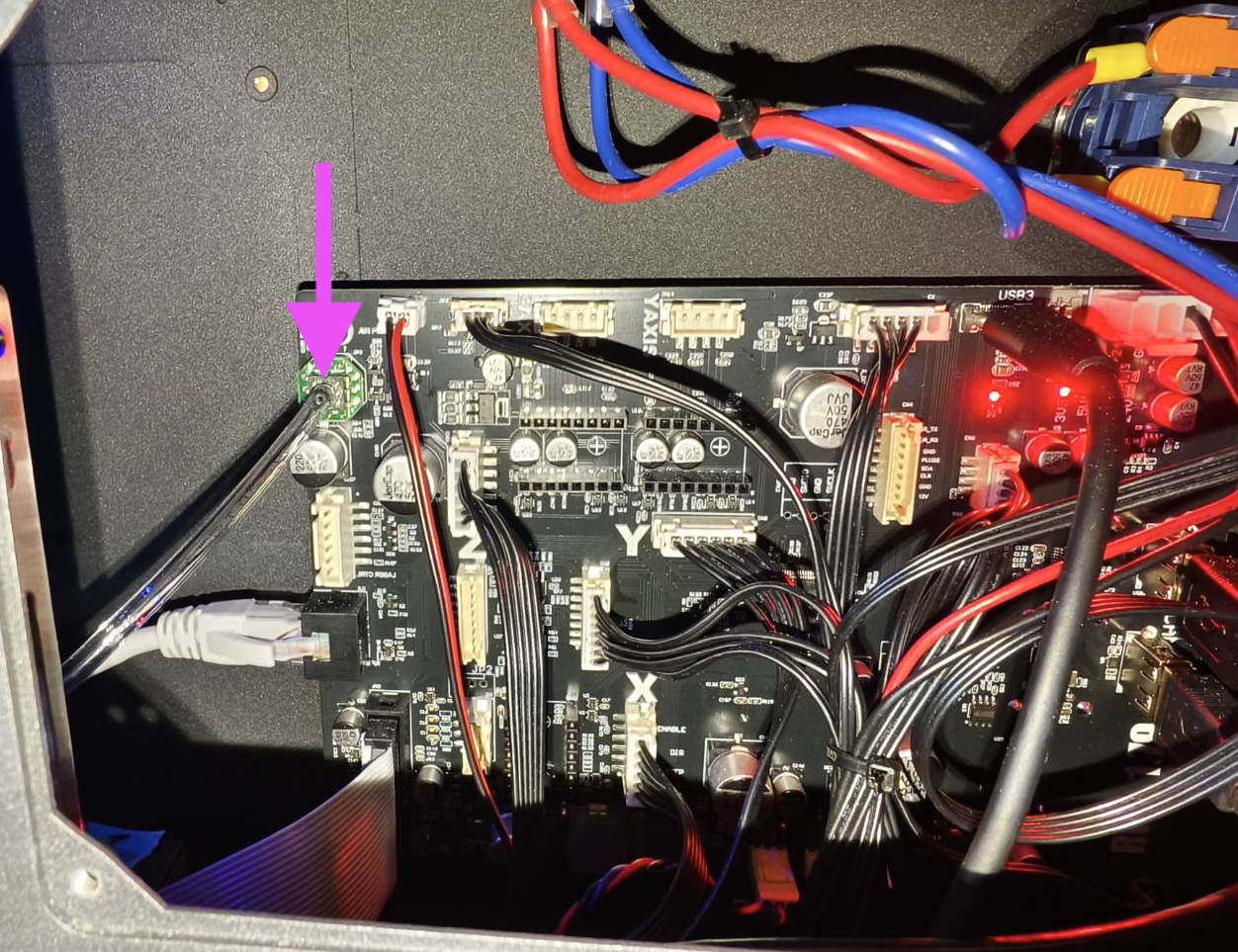

  • Kontroller eller koble til luftpumpens ledninger på hovedkortet på nytt (Vennligst slå av maskinen først).


  • Demonter bakdekselet og kontroller om luftslangetilkoblingene er løse eller bøyde.

  • Kontroller luftslangen på laserhodet.

    Luftslange på dyse er bøyd Luftslange på kjede er bøyd



  • Slå på maskinen og klikk "Handling ➜ Luftpumpe" for å kontrollere om luftblåsefunksjonen er normal.

Evaluer testresultatet og bestem neste steg:

  • Ja, luft blåser ut >> Steg 3
  • Nei, INGEN luft blåser ut >> Steg 2.2

Steg 2.2

Tilbakestill maskinen til fabrikkinnstillinger og test om luft blåser fra laserdysen.

(Hjem Maskin Neste side Fabrikkinnstilling Ja)


Evaluer testresultatet og bestem neste steg:

  • Ja, luft blåser ut >> Steg 3
  • Nei, INGEN luft blåser ut >> Steg 2.3

Steg 2.3

Oppdater fastvare til nyeste versjon og test om luft blåser fra laserdysen.
4-7 Firmware Update




Evaluer testresultatet og bestem neste steg:

  • Nei, INGEN luft blåser ut >> Kontakt kundeservice
    • Mulige årsaker:
      1. Luftpumpefeil, må skiftes.
      2. Hovedkortfeil, må skiftes.
      3. Feil på luftpumpe-adapterkort, må skiftes.

Steg 2.4

Aktiver "Luftstrømshastighetstest" på maskinpanelet og flytt laserhodet til de fire hjørnene av arbeidsområdet for å verifisere om verdien endres med bevegelsen.
For å aktivere testen: Klikk "Maskin ➜ Maskinvareinnstillinger ➜ Luftstrømshastighetstest"

Hvordan aktivere luftstrømshastighetstest



Demonstrasjon:



Evaluer testresultatet og bestem neste steg:

  • Verdien er alltid innenfor normalområdet >> Steg 2.5
  • Verdien er alltid under minimumsverdien >> Steg 4
  • Verdien er alltid over maksimumsområdet >> Steg 5
  • Verdien svinger mellom normal og maksimum >> Steg 5

Steg 2.5

Utfør en oppgave og observer om feilen oppstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Evaluer testresultatet og bestem neste steg:

  • Nei, feilen oppstår ikke >> Problem løst
    • Mulig årsak:
      1. Systemfeil har oppstått.
  • Ja, feilen oppstår fortsatt >> Kontakt kundeservice
    • Mulige årsaker:
      • Systemet er korrupt, RK-hovedkortet må flashes på nytt.
      • Hovedkortfeil, må skiftes.

Steg 3

Aktiver luftstrømverdien på panelet og flytt laserhodet rundt i arbeidsområdet for å se om verdien endres mens laserhodet flyttes.

Slik aktiverer du luftstrømhastighetstesten.



Demonstrasjon:



Vurder testresultatet og bestem neste handling.

  • Verdien er alltid innenfor normalområdet >> Steg 3.1
  • Verdien er alltid mindre enn minimumsverdien >> Steg 4
  • Verdien er alltid større enn maksimumsområdet >> Steg 5
  • Verdien varierer mellom normalverdi og maksimumsverdien >> Steg 5

Steg 3.1

Utfør en oppgave og observer om feilen oppstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Evaluer testresultatet og bestem neste steg:

  • Nei, feilen oppstår ikke >> Maskinen fungerer normalt.
  • Ja, feilen oppstår fortsatt >> Steg 3.2

Steg 3.2

Koble til den transparente T-koblingen (T-fitting) på sensoren på nytt, utfør deretter en oppgave for å verifisere om feilen vedvarer.

  • Åpne sidedekselet for å inspisere maskinens innside.

  • Koble til den transparente T-koblingen (T-fitting) på nytt.



  • Utfør en oppgave og observer om feilen oppstår.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Evaluer testresultatet og bestem neste steg:

  • Nei, feilen oppstår ikke >> Problem løst

    • Mulig årsak:
      1. Dårlig tilkobling av den transparente T-koblingen.
  • Ja, feilen oppstår fortsatt >> Steg 3.3

Steg 3.3

Tilbakestill maskinen til fabrikkinnstillinger og utfør en oppgave for å se om feilen oppstår.

(Hjem Maskin Neste side Fabrikkinnstilling Ja)



Evaluer testresultatet og bestem neste steg:

  • Nei, feilen oppstår ikke >> Problem løst

    • Mulig årsak:
      1. Systemfeil.
  • Ja, feilen oppstår fortsatt >> Kontakt kundeservice
    • Mulige årsaker:
      1. Systemet er korrupt, RK-hovedkortet må flashes på nytt.
      2. Hovedkortfeil, må skiftes.

Steg 4

Koble til den transparente T-koblingen på nytt og kontroller luftstrømverdien.

  • Åpne sidedekselet for å inspisere maskinens innside.

  • Koble til den transparente T-koblingen på nytt.



  • Aktiver "Luftstrømhastighetstest" og flytt laserhodet for å kontrollere verdiene.

Evaluer testresultatet og bestem neste steg:

  • Verdien er alltid innenfor normalområdet >> Steg 4.3
  • Verdien er alltid under minimum >> Steg 4.1
  • Verdien er alltid over maksimalt område >> Steg 5
  • Verdien svinger mellom normal og maksimum >> Steg 5

Steg 4.1

Kontroller luftrørene og den gjennomsiktige T-koblingen for lekkasjer eller skader.

  • Kontroller luftslangen på laserhodet.

    Luftslange på dyse er bøyd Luftslange på kjede er bøyd
  • Kontroller om luftrørkoblingene lekker. Koble til på nytt ved behov.


  • Kontroller resten av luftrørbanen.

    Oversikt over luftrøroppsett

Evaluer testresultatet og bestem neste steg:

  • Luftrør og T-kobling er normale >> Trinn 4.2
  • Det er et problem med luftrør eller T-kobling >> Kontakt kundeservice
    • Mulige årsaker:
      1. Luftrørfeil, må skiftes ut.
      2. T-koblingsfeil, må skiftes ut.

Trinn 4.2

Tilbakestill maskinen til fabrikkinnstillinger og kontroller om luftstrømverdien returnerer til normalt.

(Hjem Maskin Neste side Fabrikkinnstilling Ja)



Evaluer testresultatet og bestem neste steg:

  • Verdien er alltid innenfor normalområdet >> Steg 4.3
  • Verdien er vedvarende under minimum >> Kontakt kundeservice
    • Mulige årsaker:
      1. Luftpumpefeil, må skiftes.
      2. Hovedkortfeil, må skiftes.
      3. T-koblingsfeil, må skiftes ut.
  • Verdien er alltid over maksimalt område >> Steg 5
  • Verdien svinger mellom normal og maksimum >> Steg 5

Steg 4.3

Utfør en oppgave og observer om feilen oppstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Evaluer testresultatet og bestem neste steg:

  • Nei, feilen oppstår ikke >> Problem løst
    • Mulige årsaker:
      1. Systemfeil.
      2. Dårlig tilkobling av T-koblingen.
  • Ja, feilen oppstår fortsatt >> Kontakt kundeservice
    • Mulige årsaker:
      1. Hovedkortfeil, må skiftes.
      2. Systemet er korrupt, RK-hovedkortet må flashes på nytt.

Steg 5

Åpne sidedekselet og kontroller de svarte luftrørene for bøyninger eller knekk.

  • Åpne sidedekselet for å inspisere maskinens innside.

  • Kontroller T-koblingen.


  • Kontroller luftrørkoblingene for lekkasjer. Koble til på nytt ved behov.

  • Kontroller resten av luftrørbanen.

    Oversikt over luftrøroppsett

Evaluer testresultatet og bestem neste steg:

  • Ingen bøyninger i luftrørene >> Trinn 6

Trinn 5.1

Prøv å rette ut den bøyde delen av luftrøret og test luftstrømverdien.
IKKE kutt luftslangen. Dette trinnet er kun for å påføre kraft for å rette den ut.



Evaluer testresultatet og bestem neste steg:

  • Verdien er alltid innenfor normalområdet >> Trinn 5.2
  • Verdien er vedvarende under minimum >> Steg 4
  • Verdien er alltid over maksimalt område >> Kontakt kundeservice
    • Mulig årsak:
      1. Luftslange skadet, må skiftes.
  • Verdien svinger mellom normal og maksimum >> Kontakt kundeservice
    • Mulig årsak:
      1. Luftslange skadet, må skiftes.

Trinn 5.2

Utfør en oppgave og observer om feilen oppstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Evaluer testresultatet og bestem neste steg:

  • Nei, feilen oppstår ikke >> Problem løst
    • Mulig årsak:
      1. Luftslangen var tidligere bøyd, men har blitt vellykket rettet ut og reparert.

Trinn 5.3

Tilbakestill maskinen til fabrikkinnstillinger og observer om feilen oppstår igjen.

(Hjem Maskin Neste side Fabrikkinnstilling Ja)



Evaluer testresultatet og bestem neste steg:

  • Nei, feilen oppstår ikke >> Problem løst

    • Mulig årsak:
      1. Systemfeil.
  • Ja, feilen oppstår fortsatt >> Kontakt kundeservice
    • Mulige årsaker:
      1. Hovedkortfeil, må skiftes.

Trinn 6

Tilbakestill maskinen til fabrikkinnstillinger og kontroller luftstrømverdien.

(Hjem Maskin Neste side Fabrikkinnstilling Ja)



Evaluer testresultatet og bestem neste steg:

  • Verdien er alltid innenfor normalområdet >> Steg 4.3
  • Verdien er vedvarende under minimum >> Steg 4
  • Verdien er alltid over maksimalt område >> Trinn 6.1
  • Verdien svinger mellom normal og maksimum >> Trinn 6.1

Trinn 6.1

Koble fra det transparente T-stykket fra hovedkortet og observer om verdien synker.






Evaluer testresultatet og bestem neste steg:

  • Verdien synker og forblir under normalområdet >> Kontakt kundeservice
    • Luftpumpefeil, må skiftes.
    • Luftslangen er bøyd et sted som ikke kan sees.
    • Hovedkortfeil, må skiftes (Lav sannsynlighet).
    • T-stykkefeil, må skiftes (Lav sannsynlighet).
  • Verdien svinger mellom normale og unormale områder >> Kontakt kundeservice
    • Mulig årsak:
      1. Hovedkortfeil, må skiftes.

Kontakt kundeservice

  • Vennligst følg instruksjonene i den tilknyttede artikkelen for å rapportere problemet til FLUX offisiell kundestøtte. [Kontakt kundeservice]

*Informasjon samlet inn i denne artikkelen, som bilder eller videoer som viser maskinproblemer, må deles med din distributør eller FLUX teknisk støtte.
