#910 Z-akseproblem/Autofokusproblem/Bikakeplattformproblem/Arbeidsbenk-problem/Dårlig fokusavstand

Årsakene til Z-akseproblemer kan være ganske komplekse. Det finnes ulike relaterte symptomer, som at autofokusfunksjonen feiler, plattformen er helt ute av stand til å bevege seg, plattformen klarer ikke å kjøre hjem, eller kan ikke nå toppen. Vennligst følg disse trinnene for å feilsøke Z-akseproblemer.

Hvis maskinens problem er feil fokusavstand, vennligst se denne article for instruksjoner om justering av fokusavstand.

---

---

---

Trinn A1

Vennligst utfør en autofokustest uten at laserdysen berører overflaten.
Plasser materialet på honeycomb-plattformen og flytt laserhodet over materialet slik at kun fokussonden kan berøre materialet under fokusering.



Bekreft testresultatet og utfør neste handling:

Fokus feiler fortsatt >> Trinn A2

Fokus er nå normal >> Trinn A1.1

---

---

Trinn A1.1

• Sørg for at sonden har senket seg til sitt laveste punkt, slik at sondelengden overstiger dysen.
• Sørg for at dysen er godt festet; når den er strammet, vil dysen bevege seg oppover for å unngå interferens med fokussonden under fokusering.
• Siden lengden på dysetuppen og sonden er svært like, sørg for at materialet ditt er flatt nok for å unngå at dysetuppen kommer i kontakt først.

• Etter å ha sjekket punktene ovenfor, vennligst utfør autofokus på nytt.



Bekreft testresultatet og utfør neste handling:

Autofokus fungerer nå normalt >> Problem løst

Fokus feiler fortsatt >> Trinn A1.2

---

---

Trinn A1.2

Vennligst se videoen nedenfor for å bekrefte om du opplever en lignende situasjon der dysetuppen kommer i kontakt med materialoverflaten før sonden gjør det.



Bekreft testresultatet og utfør neste handling:

Ja, mitt problem ligner på situasjonen i videoen >> Ta opp en video >> Kontakt support Mulige årsaker: Skade på gjengetilkoblingen mellom dysen og det 3. speilfestet, som hindrer dysen i å bevege seg til toppen. Honeycomb-plattformen er ikke flat nok. Arbeidsplattformen er ikke nivellert og krever justering.

Nei, mitt problem er annerledes enn videoen >> Trinn C1

---

---

Trinn A2

Oppdater eller reinstaller fastvaren til nyeste versjon for å se om problemet kan løses.
Vennligst bruk lenken for å se instruksjonene.
4-7 Fastvareoppdatering



Bekreft testresultatet og utfør neste handling:

Ja, problemet er løst >> Problem løst Mulig årsak: Feil i maskinsystem

Nei, problemet vedvarer >> Trinn A3

---

---

Trinn A3

Fjern honeycomb-plattformen og brakettene.
Gå til "Vedlikehold"-alternativet på kontrollpanelet, trykk på de to Z-akse-endestoppbryterne, og observer om ikonet endres.
Fungerer ikonene for øvre og nedre Z-akse-endestopp på kontrollpanelet korrekt?



Bekreft testresultatet og utfør neste handling:

Ja, begge fungerer normalt >> Trinn B1

Nei, en eller begge fungerer ikke >> Trinn A4

---

---

Trinn A4

Koble fra Z-aksens endestoppkabel fra hovedkortet og sjekk ikonene på kontrollpanelet. Er begge ikonene i AV-tilstand?

• Slå av maskinen. Åpne sidedekselet for å se maskinens innside.



• Koble fra Z-aksens endestopp-båndkabel.

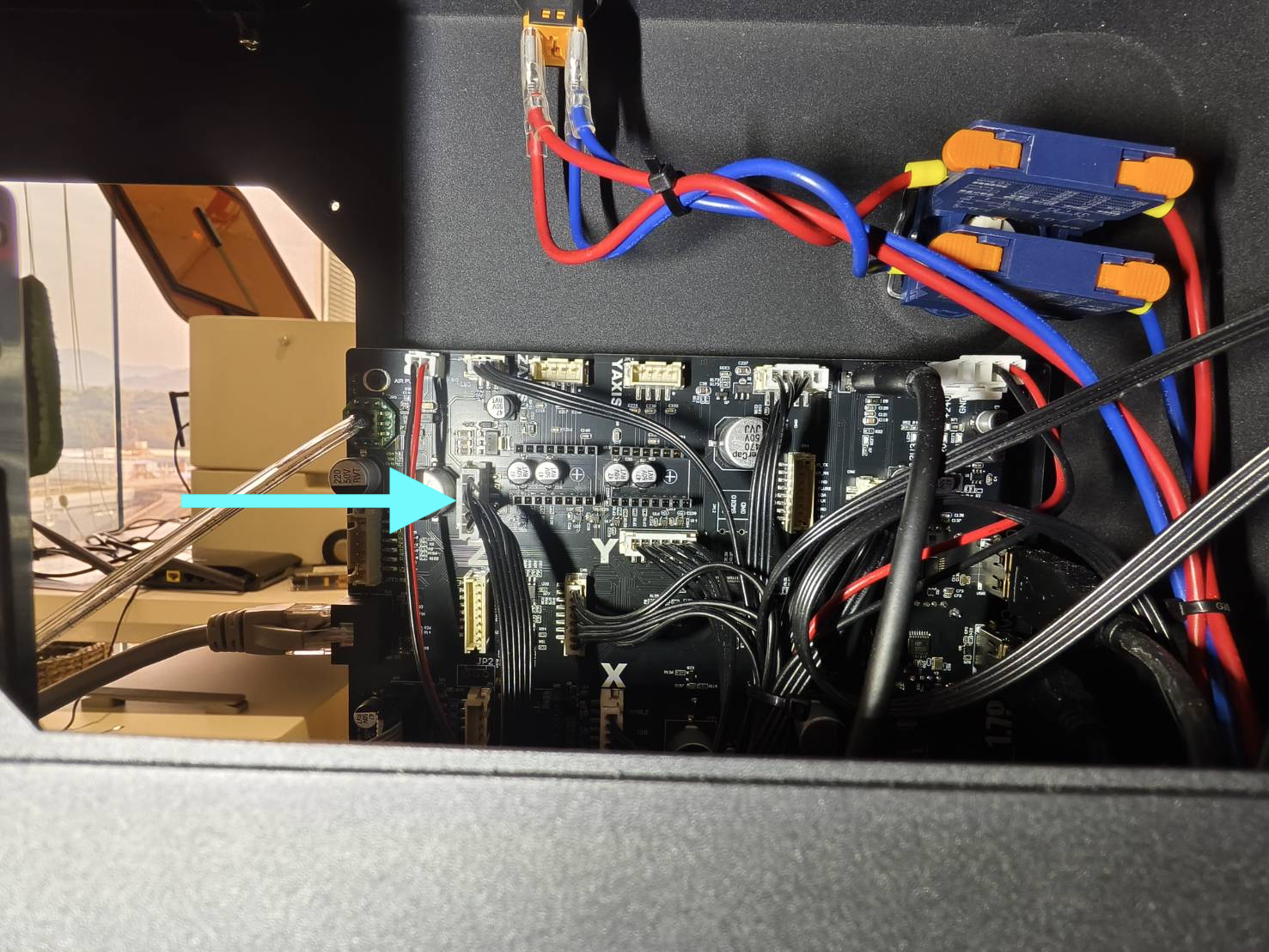

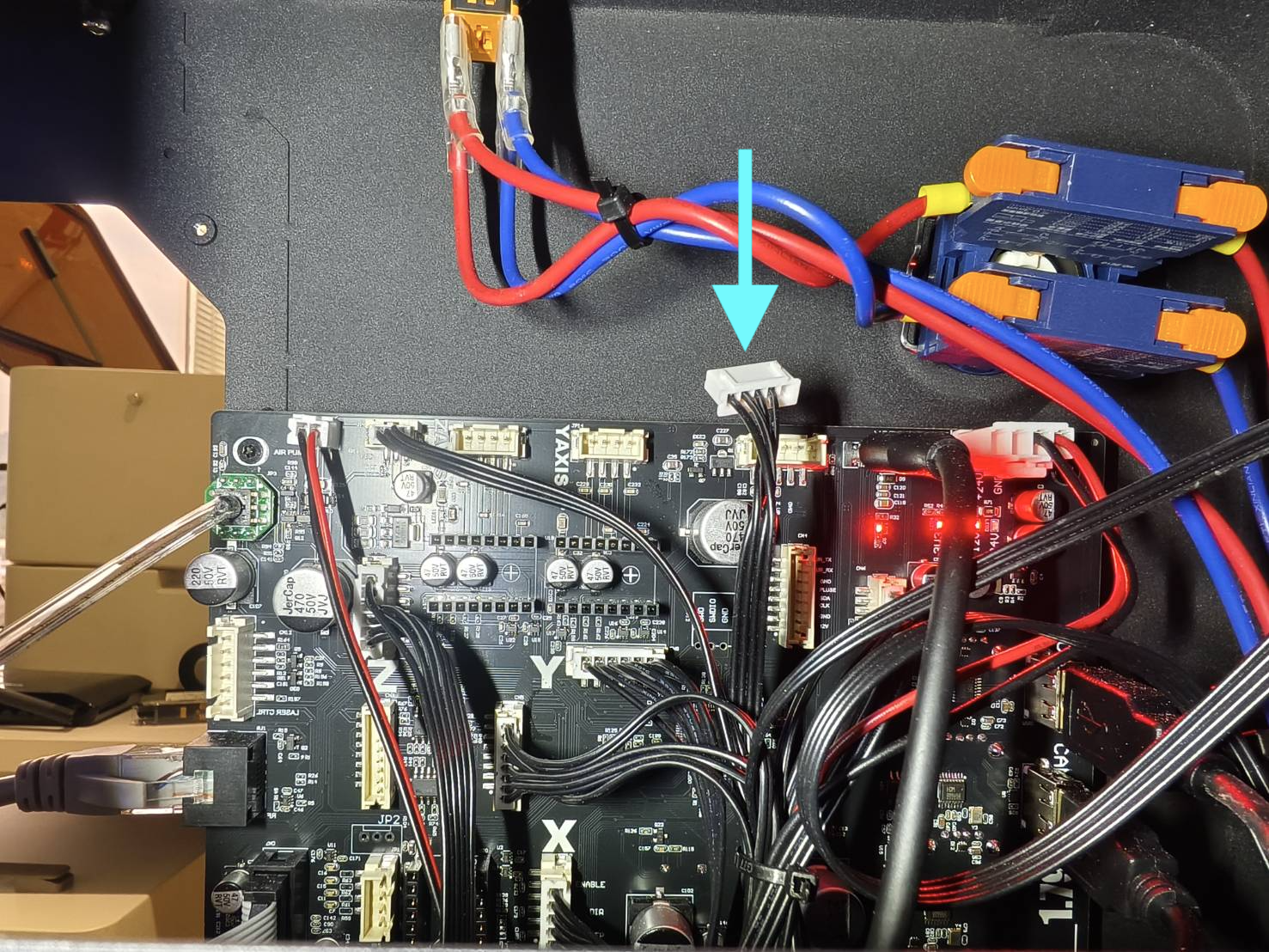

  (Hvis kretskortet ditt avviker fra bildet, vennligst se Diagram .)




• Slå på maskinen og sjekk ikonene. Er begge ikonene i AV-tilstand?




Bekreft testresultatet og utfør neste handling:

Ja, begge er AV >> Ta opp en video >> Kontakt support Mulig årsak: Grensebrytersvikt, utskifting nødvendig.

Nei, en eller begge forblir PÅ >> Ta opp en video >> Kontakt support Mulig årsak: Hovedkortfeil, utskifting nødvendig.

---

---

Trinn B1

Installer honeycomb-plattformen på nytt.
Kontroller om arbeidsplattformen kan utløse både øvre og nedre Z-akse grensebrytere.
Senk arbeidsplattformen og hev den deretter til toppen, kontroller om den utløser Z-aksens grensebryter.

Normalt eksempel - Utløst

Unormalt eksempel - Ikke utløst (Demonstrert med HEXA)



Bekreft testresultatet og utfør neste handling:

Ja, begge bryterne kan utløses >> Trinn C1

Nei, maskinen lager malende lyd når den når grensen >> Kontakt support Mulig årsak: Arbeidsplattformen er ikke i vater og krever justering.

Nei, plattformen kan bare bevege seg i én retning >> Trinn C1

Nei, plattformen kan ikke bevege seg i det hele tatt >> Steg B2

---

---

Steg B2

Løft/senk arbeidsplattformen manuelt for å kontrollere om den beveger seg fritt opp og ned.

Bekreft testresultatet og utfør neste handling:

Ja, plattformen kan beveges manuelt. >> Steg B3

Nei, plattformen virker fastlåst. >> Steg B2.1

---

---

Steg B2.1

Prøv å smøre de fire gjengeskruene for å se om plattformen kan beveges manuelt og via kontrollpanelet.
Vennligst se relatert artikkel.

• Smøring



Bekreft testresultatet og utfør neste handling:

Ja, plattformen kan nå beveges manuelt og via kontrollpanelet >> Trinn B1

Plattformen kan beveges manuelt, men ikke via panelet >> Steg B3

Kan ikke bevege plattformen manuelt >> Kontakt support Mulig årsak: Autofokusplattformen er rustet eller skadet.

---

---

Steg B3

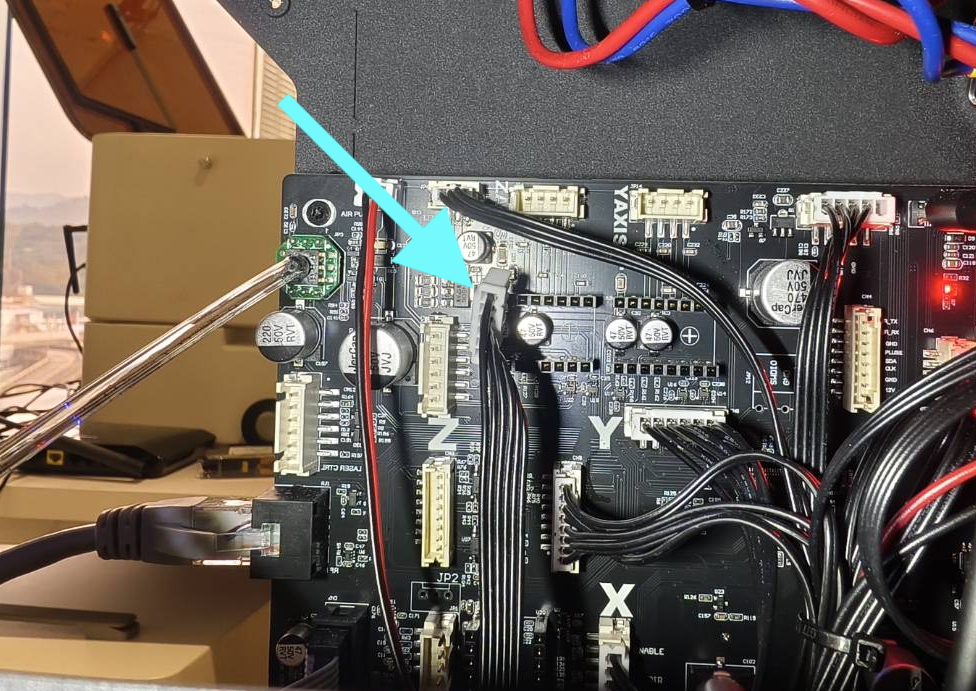

Koble fra og koble til Z-aksemotorkabelen på nytt. Prøv deretter å bruke kontrollpanelet til å løfte/senke plattformen.

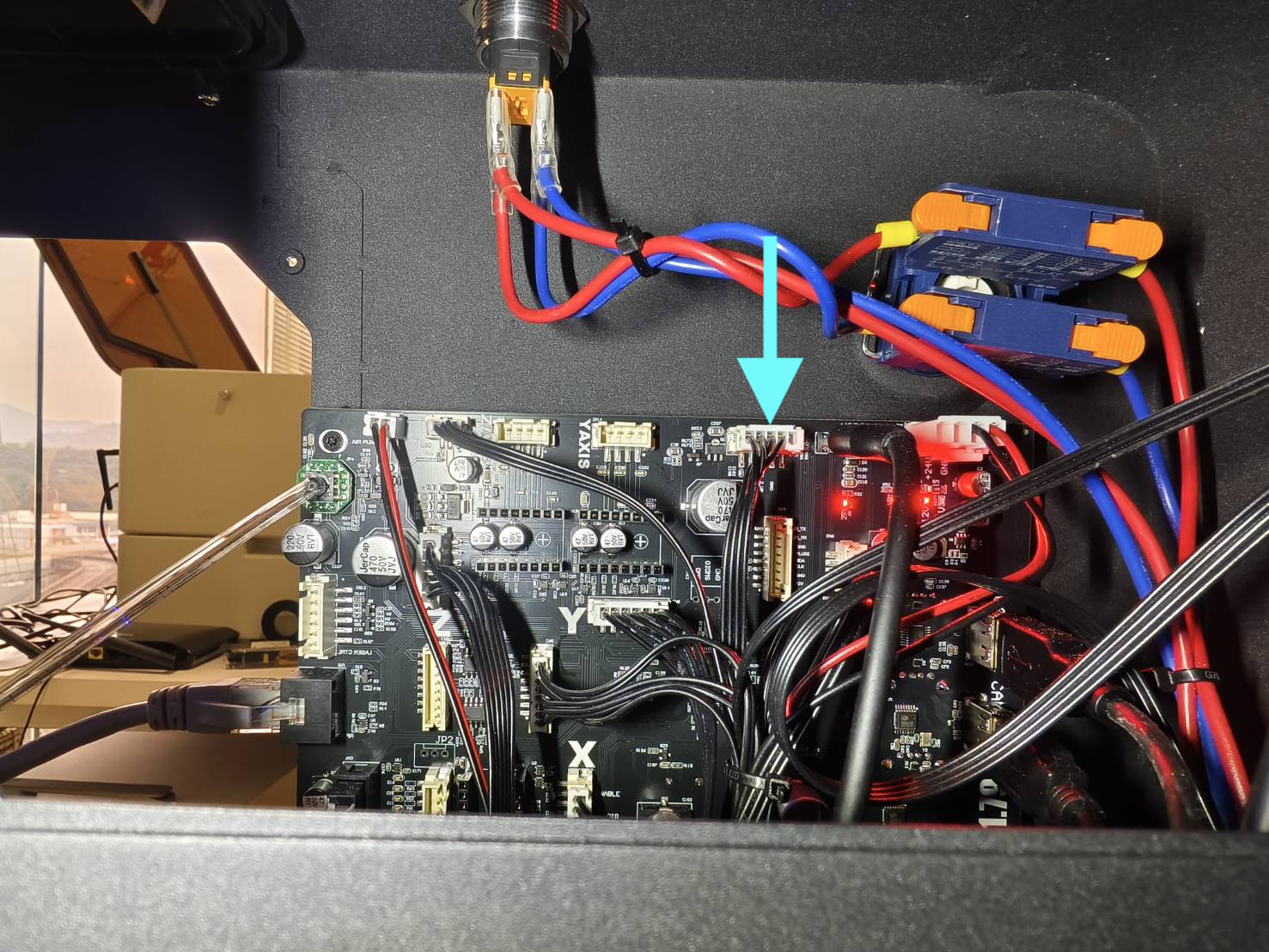

(Hvis kretskortet ditt avviker fra bildet, vennligst se Diagram .)

• Slå av maskinen. Åpne sidedekselet for å se maskinens innside.



• Koble fra og koble til Z-aksemotorkabelen på nytt.




Bekreft testresultatet og utfør neste handling:

Plattformen kan nå beveges ved hjelp av kontrollpanelet >> Trinn B1

Nei, plattformen beveger seg bare i én retning ELLER kan ikke bevege seg i det hele tatt >> Kontakt support Mulige årsaker: Hovedkortfeil Z-akse driver IC-feil Z-aksemotorfeil (Lav sannsynlighet)

---

---

Trinn C1

• Bruk en bomullspinne dyppet i alkohol til å rengjøre sonden på autofokusmodulen.


• Sjekk om plattformen kan bevege seg opp og ned.

Bekreft testresultatet og utfør neste handling:

Ja, plattformen kan bevege seg opp og ned >> Steg C8

Nei, plattformen beveger seg bare i én retning >> Steg C2

---

---

Steg C2

• Slå av maskinen. Åpne sidedekselet for å se inn i maskinen.



• Koble fra den grå båndkabelen, og test deretter om plattformen kan løftes/senkes.

Bekreft testresultatet og utfør neste handling:

Ja, plattformen kan bevege seg opp og ned >> Steg C8

Nei, plattformen beveger seg bare i én retning >> Steg C3

---

---

Steg C3

• Slå av strømmen og koble til den grå båndkabelen igjen.

• Koble fra kabelen fra kretskortet på laserhodet.



• Sjekk om plattformen kan bevege seg opp og ned.

Bekreft testresultatet og utfør neste handling:

Ja, plattformen kan bevege seg opp og ned >> Steg C4

Nei, plattformen beveger seg bare i én retning >> Steg B2

---

---

Steg C4

• Koble til kabelen på laserhodet igjen.

• Se veiledningen for demontering av autofokussonde og deksel.
  Les kun steg 1, steg 2 og steg 6 (2,5 mm og 2,0 mm sekskantnøkler kreves for dette steget).
  [Beambox II - Utskifting av autofokussonde og kabel]

• Kontroller om bryteren på autofokuskortet kan trykkes jevnt som vist i videoen.


Bekreft testresultatet og utfør neste handling:

Ja, bryteren kan trykkes jevnt som vist >> Steg C5

Nei, bryteren sitter fast eller kan ikke trykkes >> Kontakt support Mulig årsak: Feil på autofokusmodul.

---

---

Steg C5

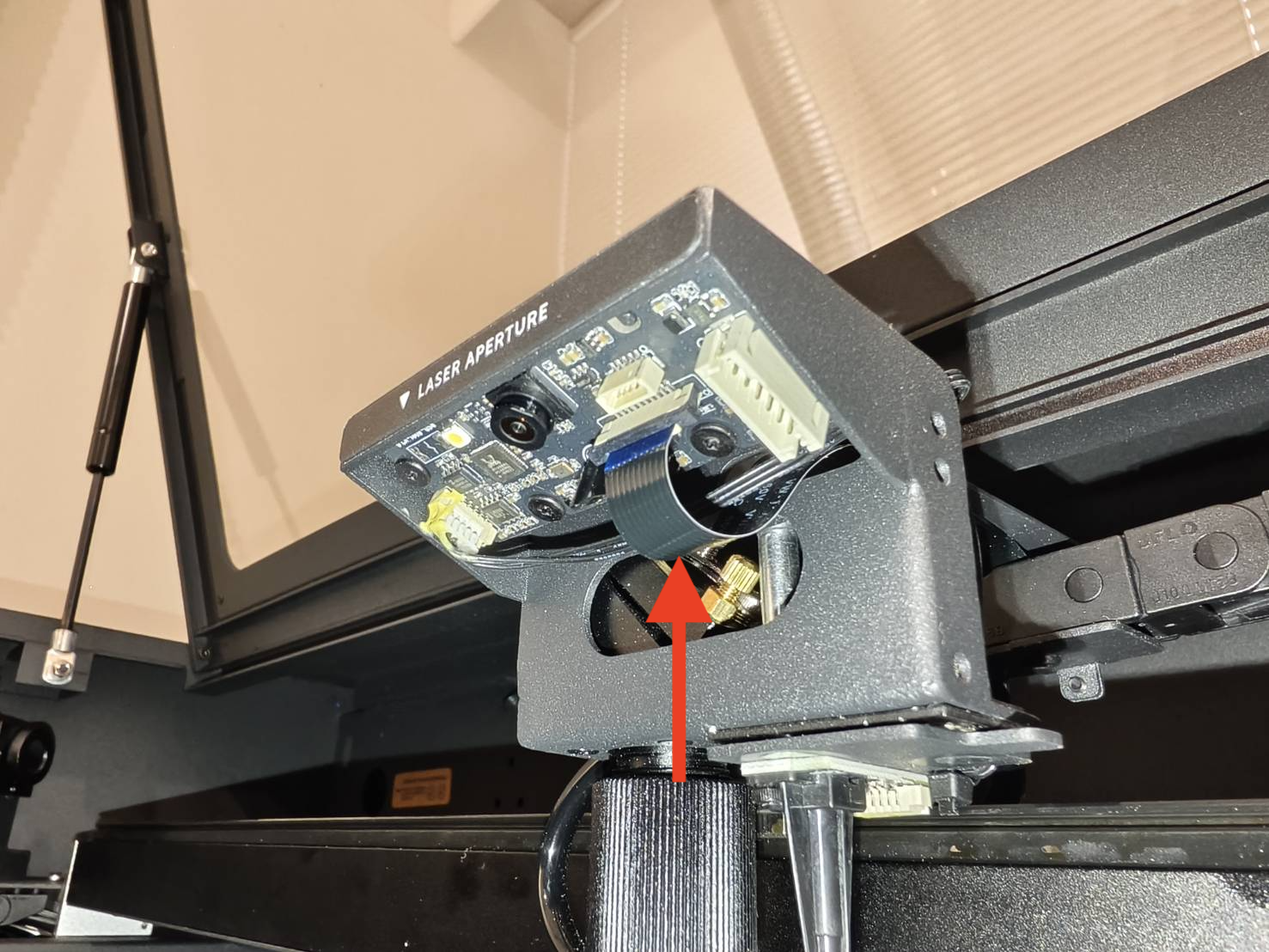

• Se veiledningen for reinstallering av autofokuskortets deksel og sonde, og sørg for at sonden kan skyves oppover. Les kun steg 7 og steg 8.
  [Beambox II - Utskifting av autofokussonde og kabel]


• Heng autofokusenheten tilbake på plass og kontroller om plattformen kan bevege seg opp og ned.



Bekreft testresultatet og utfør neste handling:

Ja, plattformen kan bevege seg opp og ned >> Steg C6

Nei, plattformen beveger seg bare i én retning >> Kontakt support Mulige årsaker: Autofokussonde og deksel er skadet. Autofokus-kretskort er skadet (lav sannsynlighet).

---

---

Steg C6

• Se veiledningen for reinstallering av autofokusenheten.
  Les kun steg 11 og steg 12.
  [Beambox II - Utskifting av autofokussonde og kabel]

• Sjekk om plattformen kan bevege seg opp og ned.


Bekreft testresultatet og utfør neste handling:

Ja, plattformen kan bevege seg opp og ned >> Steg C8

Nei, plattformen beveger seg bare i én retning >> Steg C7

---

---

Steg C7

Koble til følgende kabler på nytt.

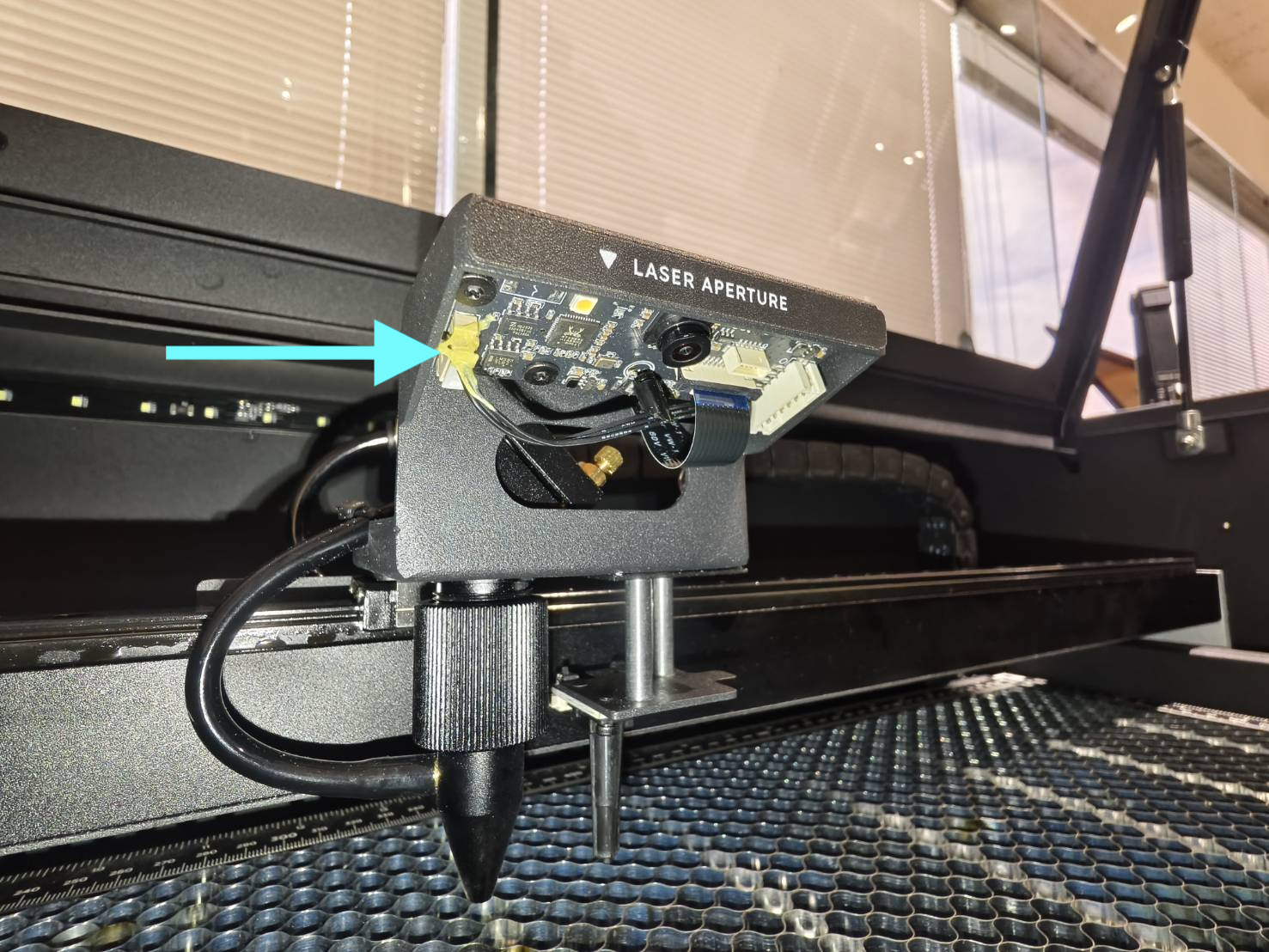

• Gå til laserhodet og koble til den svarte flate båndkabelen på nytt.

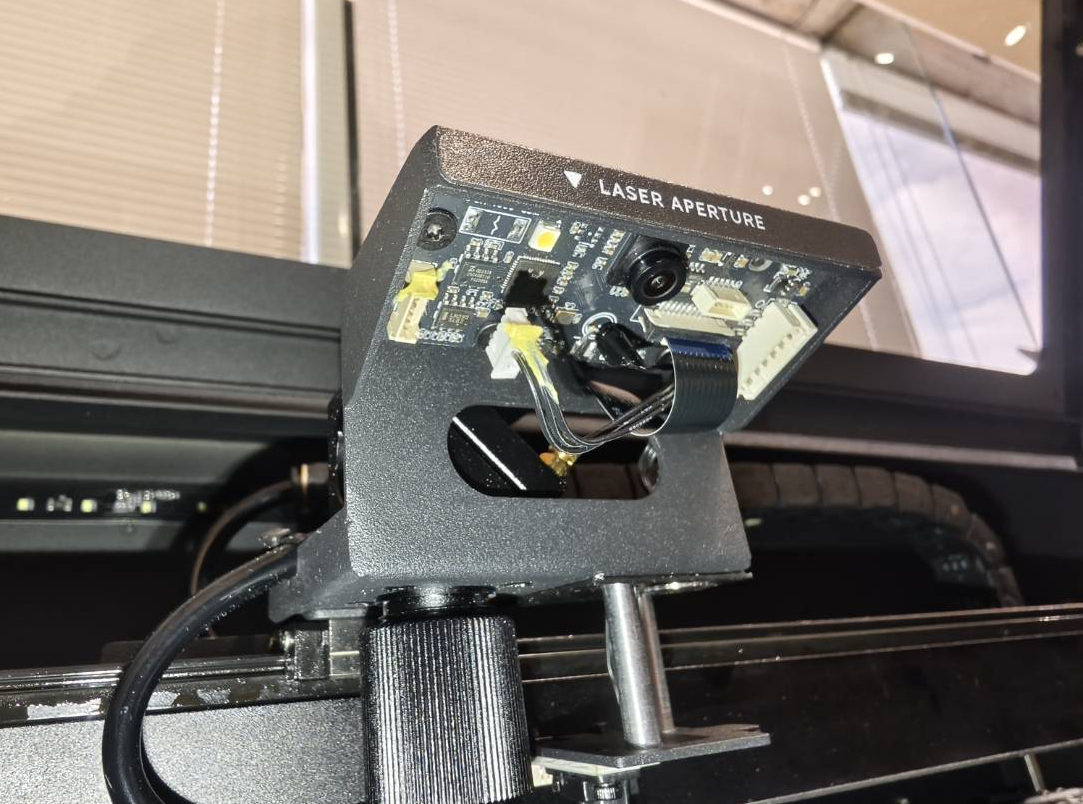

• 3-pinners kabelen på autofokusmodulen bak på laserhodet.
  (Hvis den er vanskelig å trekke ut, sørg for at tilkoblingen ikke er løs.)

• Etter at dette er fullført, sjekk om plattformen kan bevege seg opp og ned.

Bekreft testresultatet og utfør neste handling:

Ja, plattformen kan bevege seg opp og ned >> Steg C8

Nei, plattformen beveger seg bare i én retning >> Kontakt support Mulige årsaker: Feil på autofokusmodul Feil på 3-pinners kabel til autofokusmodulen Feil på HX-kamera LED og flammesensorkort (Lav sannsynlighet) Feil på svart flat båndkabel til flammesensorkortet (Lav sannsynlighet)

---

---

Steg C8

• Sørg for at den grå båndkabelen er koblet til på nytt.

• Plasser materialet på arbeidsplattformen og utfør autofokus.

Bekreft testresultatet og utfør neste handling:

Ja, autofokus fungerer normalt >> Problem løst

Nei, autofokus fungerer fortsatt ikke normalt >> Kontakt support Mulige årsaker: Feil på autofokusmodul Feil på autofokusprobe Materialet er ikke flatt nok

---

---

Kontakt support

• Følg instruksjonene i lenken nedenfor for å rapportere problemet korrekt til din lokale distributør eller FLUX-supportteamet. [Kontakt kundeservice]

Informasjonen som samles inn i denne artikkelen, som bilder eller videoer som viser maskinproblemer, må deles med distributøren eller FLUX-supportteamet.

---

---
