#904 Nullstilling mislyktes/Nullstillingsproblemer/Kan ikke nullstille

FLUX Support Team
  • Oppdatert

Beskrivelse

Siden årsakene til #904 Homing-anomali er relativt komplekse, vær oppmerksom på at lesing av denne artikkelen kanskje ikke løser problemet ditt umiddelbart. Ved å følge trinnene nedenfor nøye vil du imidlertid samle verdifull informasjon som hjelper FLUX-teamet med å identifisere problemet mer effektivt.

Mulige årsaker:

  1. Systemfeil (Oppdater fastvaren).
  2. Hovedkortfeil.
  3. Endebryterfeil.
  4. Føringsskinner rustet eller skadet.
  5. X-akse ikke i vater.
  6. Driverboks (driverkrets) feil.
  7. Steppermotorfeil.
  8. Tegnebrettfeil (Lav sannsynlighet).
  9. Kabelfeil (Driverkontrollkabel og driverstrømkabel) (Lav sannsynlighet).

Verktøy

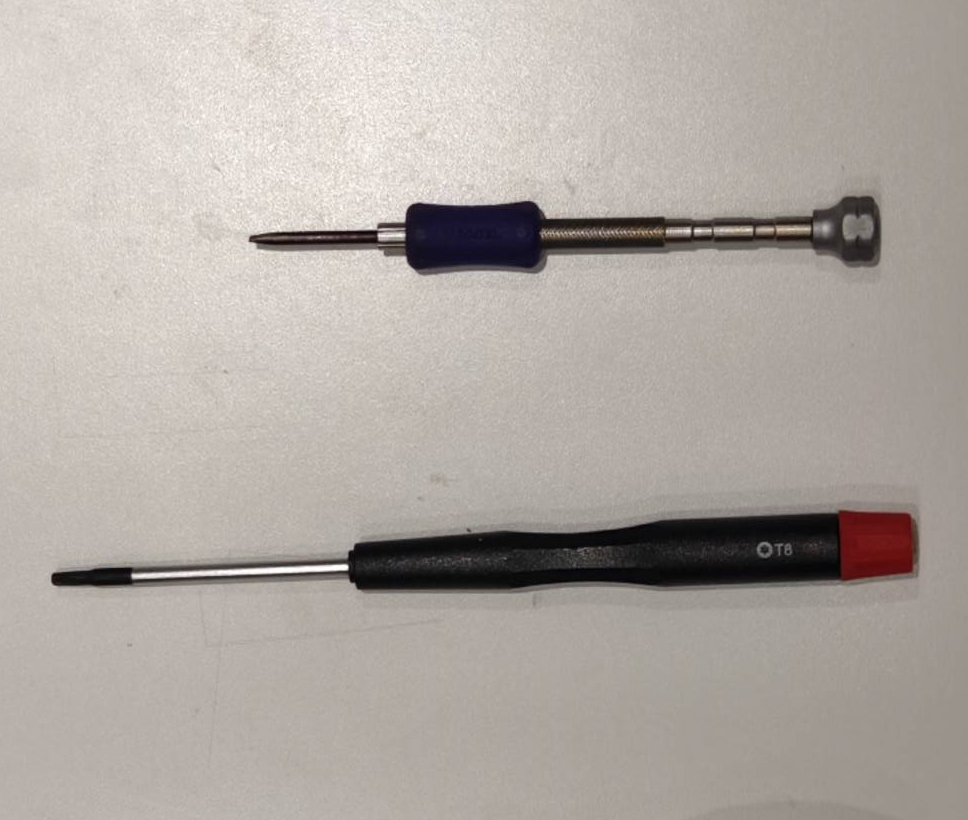

  1. T8 Torx-skrutrekker (Valgfritt)
  2. Flathode skrutrekker (Valgfritt)

Trinn 1 - Kontroller manuelt om laserhodet beveger seg jevnt:

  • Slå av maskinen og trekk ut strømkabelen.


  • Flytt laserhodet manuelt til de fire hjørnene.Step_1.gif

Bekreft resultatet ditt og bestem neste hogling:

Trinn 1.1 - Smør føringsskinnene:

  • Vennligst se instruksjonene i lenken nedenfor for å smøre føringsskinnene.
  • Etter smøring, prøv å bevege laserhodet igjen for å se om det beveger seg som vist i trinn 1.

Bekreft resultatet ditt og bestem neste hogling:

  • Ja, det beveger seg som vist i trinn 1-videoen. >> Problem løst
  • Nei, det kan fortsatt ikke bevege seg som vist i trinn 1-videoen >> Ta bilder eller en video, deretter Kontakt kundeservice.
    • Mulig årsak: Føringsskinnene kan være rustet.

Eksempler på bilder eller videoer som kreves for rapportering:

X-akse føringsskinne:
Y-akse optisk akse - Venstre:

Y-akse optisk akse - Høyre:



Trinn 2 - Utelukk fastvarefeil:

Feilaktig installasjon av fastvare kan noen ganger forårsake problemer med nullstilling. Å oppdatere fastvaren på nytt kan raskt bidra til å utelukke fastvarefeil.

  • Følg trinnene i 4-7 Fastvareoppdatering for å sikre at den er oppdatert til siste versjon.



  • Når oppdateringen er fullført, prøv nullstilling igjen.


Bekreft resultatet ditt og bestem neste hogling:

  • Ja, maskinen nullstilte seg vellykket >> Problem løst.

Trinn 3 - Kontroller LED på laserstrømforsyningen

Kontroller om LED-en på laserstrømforsyningen lyser konstant.

  • Løsne T8-skruene på siden for å åpne sidedekselet.

  • Se bildet nedenfor og kontroller om LED-en på laserstrømforsyningen lyser konstant uten å blinke.



Bekreft resultatet ditt og bestem neste hogling:

  • Av eller blinkende >> Ta opp en video av nullstillingsfeilen og tilstogen til indikatorlysene >> Kontakt kundeservice for å rapportere problemet.
    • Mulig årsak:
      1. Feil på laserstrømforsyning, utskifting nødvendig.

Trinn 3.1 - Kontroller LED-lampene på driverboksen

Kontroller de grønne LED-lampene på de tre driverboksene. Blinker de konstant i stogby-modus?
(Blinking i stogby-modus er normal drift)

Bekreft resultatet ditt og bestem neste hogling:

  • Av eller konstant på >> Ta opp en video av nullstillingsfeil og tilstogen til indikatorlysene >> Kontakt kundeservice for å rapportere problemet.

    • Mulige årsaker:
      1. Feil på driverboks.
      2. Feil på driversignalkabel (driver til hovedkort).
      3. Feil på driverstrømkabel (driver til 48V PSU og motor).

Trinn 3.2 - Bekreft kabling og parametere for driverboks

  • Bekreft at kablingen er normal og ikke løs. Hvis noe er løst, se videoene nedenfor for å koble til på nytt.

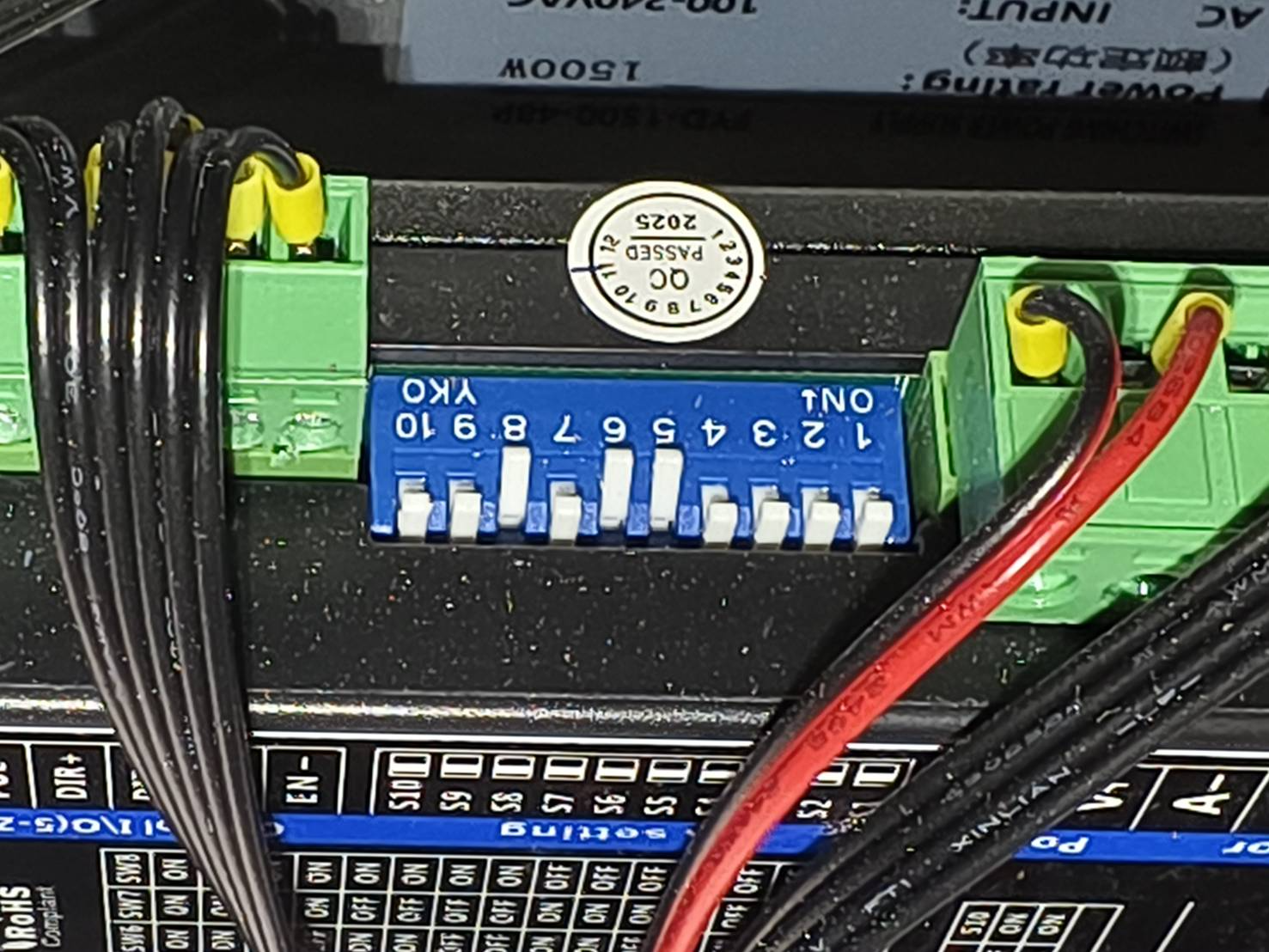

  • Bekreft parameterne for driverboksen. I midtområdet av hver driverboks er det hvite DIP-brytere som brukes til å stille inn parametere.

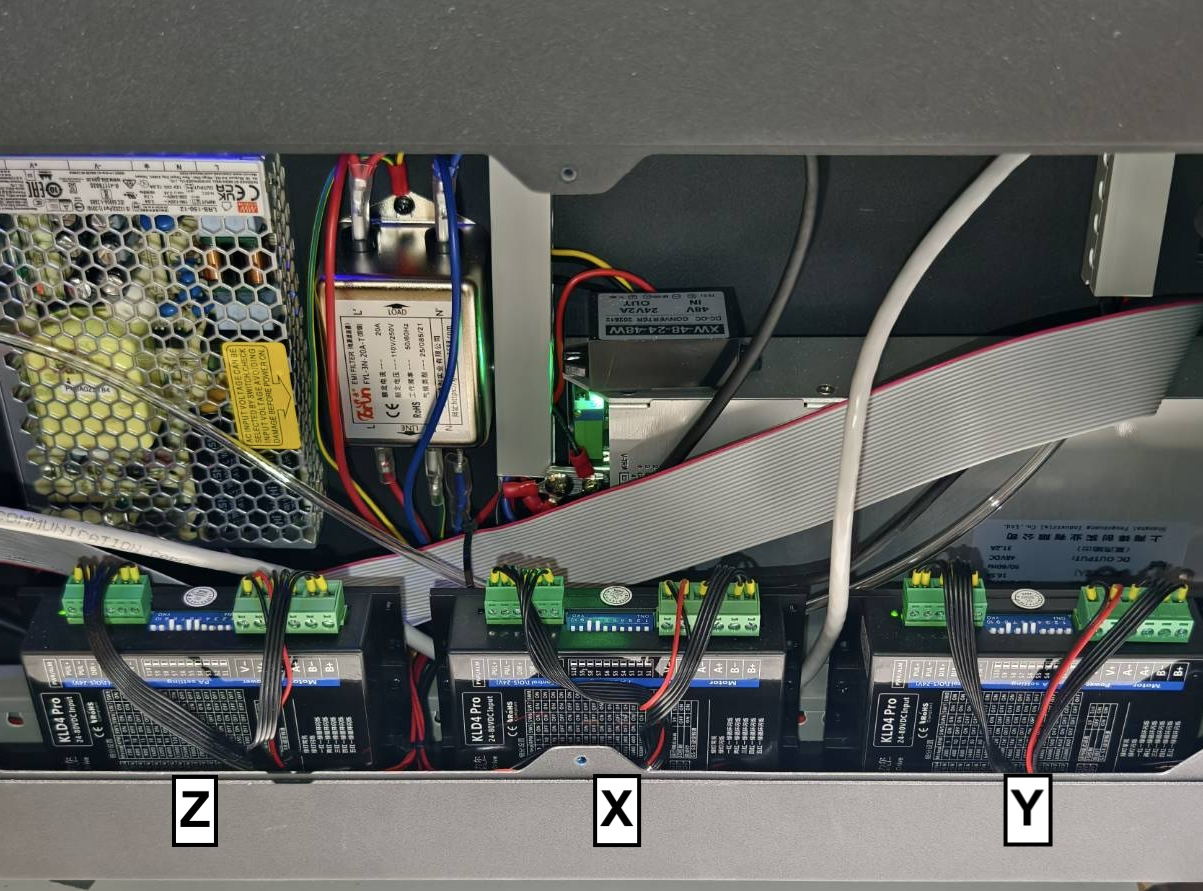

    De tre driverboksene er for Z-akse (venstre), X-akse (midten) og Y-akse (høyre).


    Parameterinnstillinger: Bryterposisjonene må samsvare med eksemplene nedenfor. Z- og Y-aksene deler samme parametere, mens X-aksen er forskjellig.

    Z-akse og Y-akse X-akse

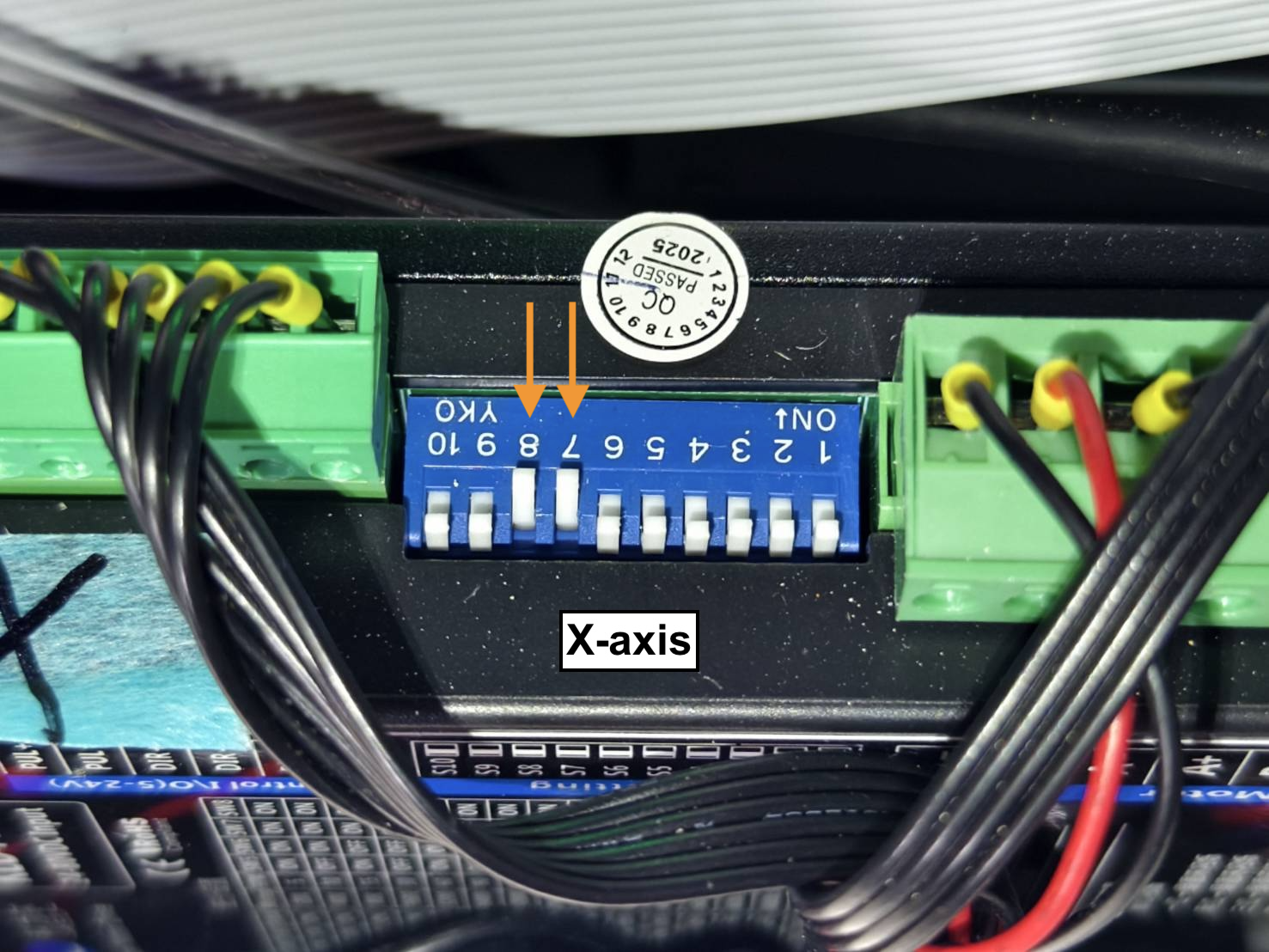

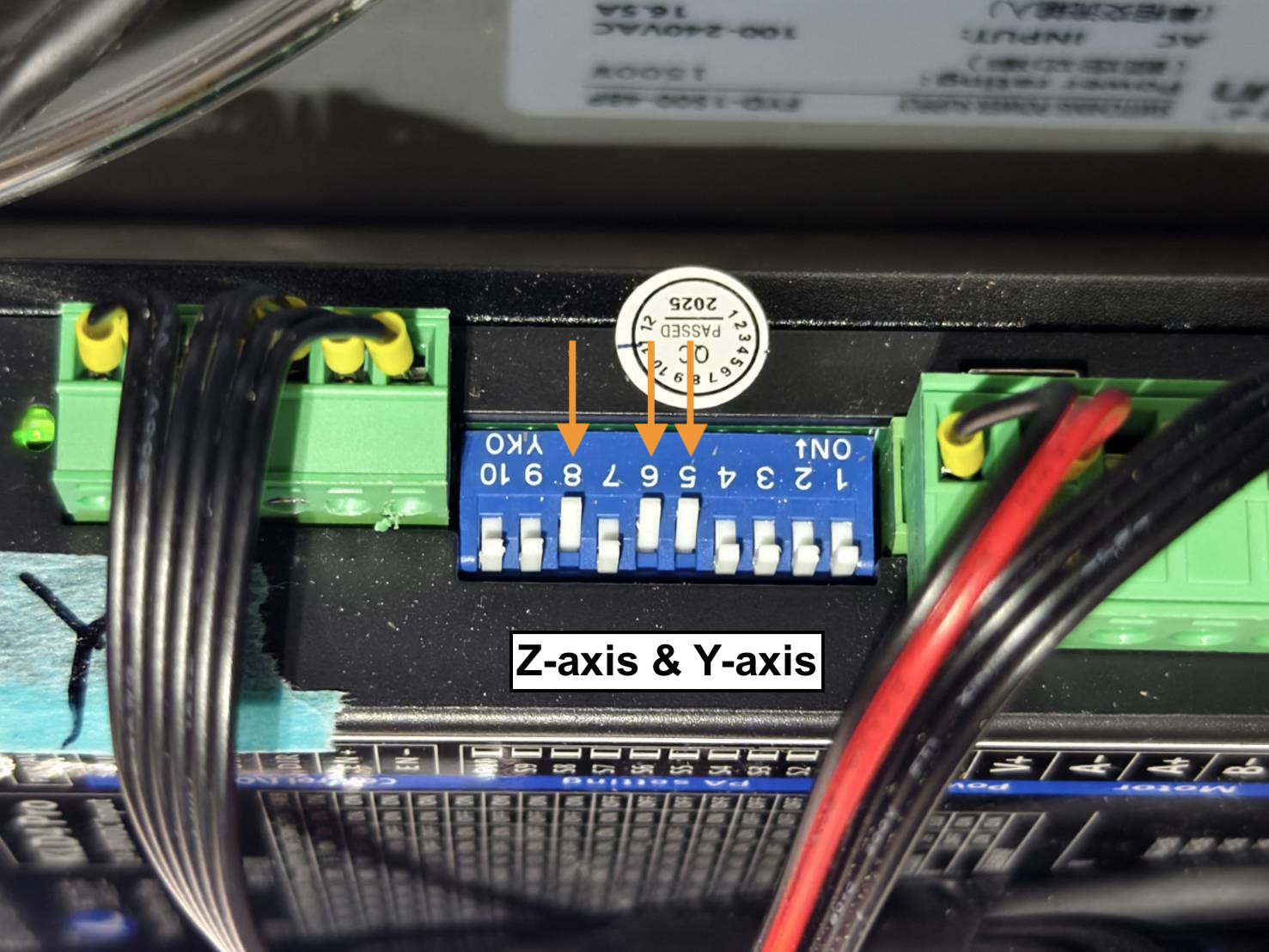

    5, 6, 8 = PÅ 7, 8 = PÅ

  • Etter bekreftelse, test nullstilling på nytt.

Bekreft resultatet ditt og bestem neste hogling:

  • Bekreftet, nullstilling vellykket >> Problem løst

Steg 4 - Kontroller endebrytere

Endebrytere brukes til å stoppe føringsskinnene og den optiske aksen når laserhodet når endepunktene.
Nullstillingsproblemer kan skyldes defekte endebrytere, som forårsaker at laserhodet ikke stopper eller stopper for tidlig.

  • Se videoen og kontroller om endebrytersymbolene aktiveres korrekt når de trykkes.
  • Trykker bryter = Symbol LUKKET
  • Slippe bryter = Ikon ÅPEN

X-akse og Y-akse grensebrytersjekk


Bekreft resultatet ditt og bestem neste hogling:

  • Både X- og Y-akser fungerer normalt som i videoen >> Fortsett til Trinn 5
  • En eller begge fungerer ikke >> Ta opp en video av problemet (Eksempelvideo) og fortsett til Kontakt kundeservice
    • Mulige årsaker:
      1. Hovedkortfeil
      2. Grensebryterfeil
      3. Tegnekontrollkortfeil (Lav sannsynlighet)
      4. 28-pinners grå kabelfeil (Lav sannsynlighet)

Trinn 5 - Kontroller om autofokus fungerer normalt

Utfør en autofokus for å se om den fungerer normalt. Klikk på AF-knappen for å bekrefte funksjonen.





Bekreft resultatet ditt og bestem neste hogling:

  • Ja, Autofokus fungerer normalt >> Trinn 6
  • Etter å ha fullført trinnene ovenfor, vedvarer hjemkjøringsproblemet >> Ta opp en video av situasjonen (Eksempelvideo) og Kontakt kundeservice.
    • Mulige årsaker:
      1. Hovedkortet er skadet og må skiftes ut.
      2. Driverboksen er skadet og må skiftes ut (Lav sannsynlighet).
      3. Laserstrømforsyningen er skadet og må skiftes ut (Lav sannsynlighet).

Trinn 6 - Kontroller X-aksens nivå

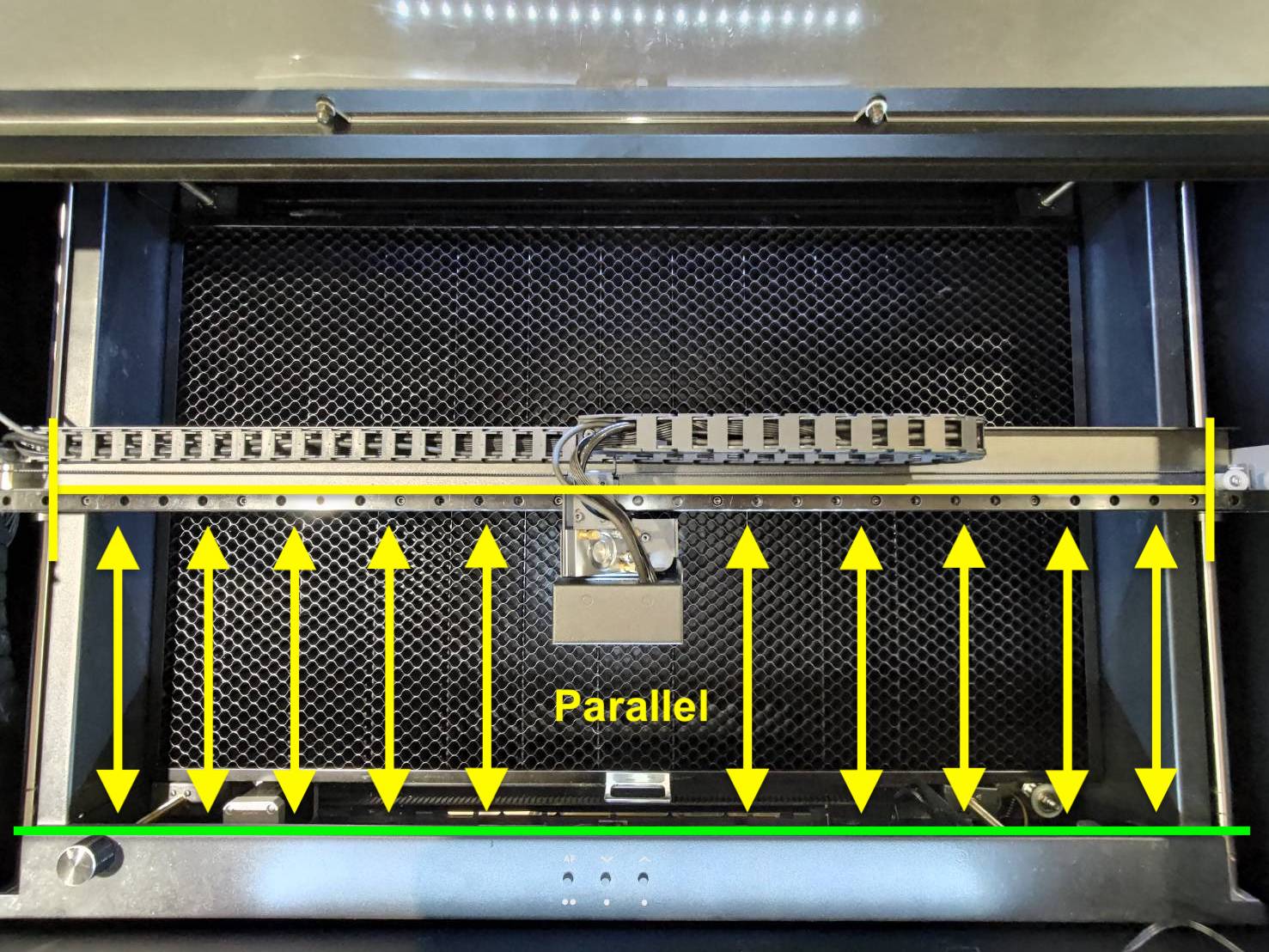

  • For informasjon om hvordan du tester og justerer X-aksens nivå, se følgende lenke. Sørg for at remskivene ikke er løse, som vist på slutten av videoen.
    5-14 X-akse nivåjustering
    The

Bekreft resultatet ditt og bestem neste hogling:

  • Etter justering er hjemkjøring normal >> Problem løst
  • X-aksen er parallell, men Y-akse hjemkjøring mislykkes >> Fortsett til Trinn 7
  • X-aksen er parallell, men X-akse hjemkjøring mislykkes >> Ta opp en video (Eksempel) og Kontakt kundeservice.
    • Mulige årsaker:
      1. X-akse driverboks feil
      2. Driversignalkabel feil
      3. Driverstrømkabel feil
      4. Hovedkort feil (Lav sannsynlighet)

Steg 7 - Juster sensorens sølvdeler og metallfaner:

  • Metallfanene (rød sirkel) på grensebryteren kan bli utmattet over tid, noe som påvirker følsomheten. Dette skjer vanligvis med Y-aksens grensebryter.
    Step


  • Løsning: Vennligst trekk sølvdelen og metallfanen for å øke sensorens følsomhet.

Bekreft resultatet ditt og bestem neste hogling:

  • Etter justering kan maskinen nå nullstilles >> Problem løst
  • Nullstilling mislyktes >> Steg 8

Steg 8 - Forleng Y-aksens kontaktflate:

  • Metallfanen (rød sirkel) på grensebryteren kan bli utmattet over tid, noe som påvirker følsomheten. Dette skjer vanligvis på Y-aksen.Step



  • Som vist nedenfor kan det å legge til et stykke skum eller lignende materiale på X-aksen midlertidig løse situasjonen der metallplaten ikke når Y-aksens grensebryter.
    Step

Bekreft resultatet ditt og bestem neste hogling:

  • Ja, nullstilling fungerer normalt etter forlengelse av flaten >> Problem løst
  • Nullstilling mislykkes fortsatt >> Ta opp en video (Eksempel) og Kontakt kundeservice.
  • Mulige årsaker:
    1. Hovedkortfeil
    2. Motorfeil
    3. Driver Box-feil

Kontakt kundeservice:

Informasjon samlet inn i denne artikkelen, som bilder eller videoer som viser maskinproblemer, må deles med din distributør eller FLUX teknisk støtte.

#Slutt
