5-10 Ingen laserstråle ut

FLUX Support Team
  • Oppdatert

Beskrivelse

Årsaken til at en laser ikke gir utgang kan være kompleks. Det kan være forårsaket av et svekket laserrør, en ødelagt laserstrømforsyning (Laser PSU) eller systemfeil...etc.

Følg trinnene nedenfor for å feilsøke problemet.


Mulige årsaker

  1. Systemet feiler (Oppdater fastvaren på nytt, tilbakestill til fabrikk eller reflash SD-kort.)
  2. Den optiske banen (OPA) er feiljustert.
  3. Effektforholdet og hastigheten er feil innstilt i programvaren.
  4. Laserrøret er svekket.
  5. Laserstrømforsyningen (Laser PSU) fungerer ikke som den skal.
  6. Dørsensoren fungerer ikke som den skal. (Mindre sannsynlig)



Verktøy

  1. T8 torx skrutrekker
  2. Dobbeltsidig teip
  3. Penn eller blyant (Valgfritt - Avhengig av testresultat)
  4. Magnet x2 (Valgfritt)
  5. Gummihansker (Valgfritt - Avhengig av testresultat)



Trinn 1

Sjekk videoenen nedenfor og avgjør om symptomet ligner på din maskin.
(Hvis det ikke er noen laserutgang når Beambox kjører og lager en høy knitrelyd,
indikerer det at røret er ødelagt.)


Bestem resultatet ditt og neste handling som skal utføres:

  • Ja, maskinen min har et lignende symptom eller lyd >> Slutt å bruke maskinen og Kontakt kundeservice
    • Mulig årsak: Laserrøret er ødelagt og må byttes ut.
  • Nei, maskinen min har ikke en sprekklyd >> Trinn 2



Trinn 2

Kontroller at innstillingene for effekt og hastighet er riktige i programvaren.

Step



Bestem resultatet ditt og neste handling som skal utføres:
  • Nei, innstillingene er ikke riktige >> Endre innstillingene >>
    Hvis problemet vedvarer etter at du har endret innstillingene, gå til Trinn 2.1



Trinn 2.1

Doble effektinnstillingene dine, start oppgaven og se om laseren gir utgang.
(For eksempel, hvis effekten opprinnelig er 15 %, øk den til 30 % og start oppgaven.)



Bestem resultatet ditt og neste handling som skal utføres:

  • Ja, laseren gir utgang >> Maskinen din kan fortsatt fungere
    • Forslag: Øk effekten og senk hastigheten for hver oppgave til røret er helt ødelagt
    • Mulig årsak: Laserrøret ditt har blitt litt svekket
  • Nei, laseren gir ikke utgang >> Trinn 3



Trinn 3

Slå av maskinen.

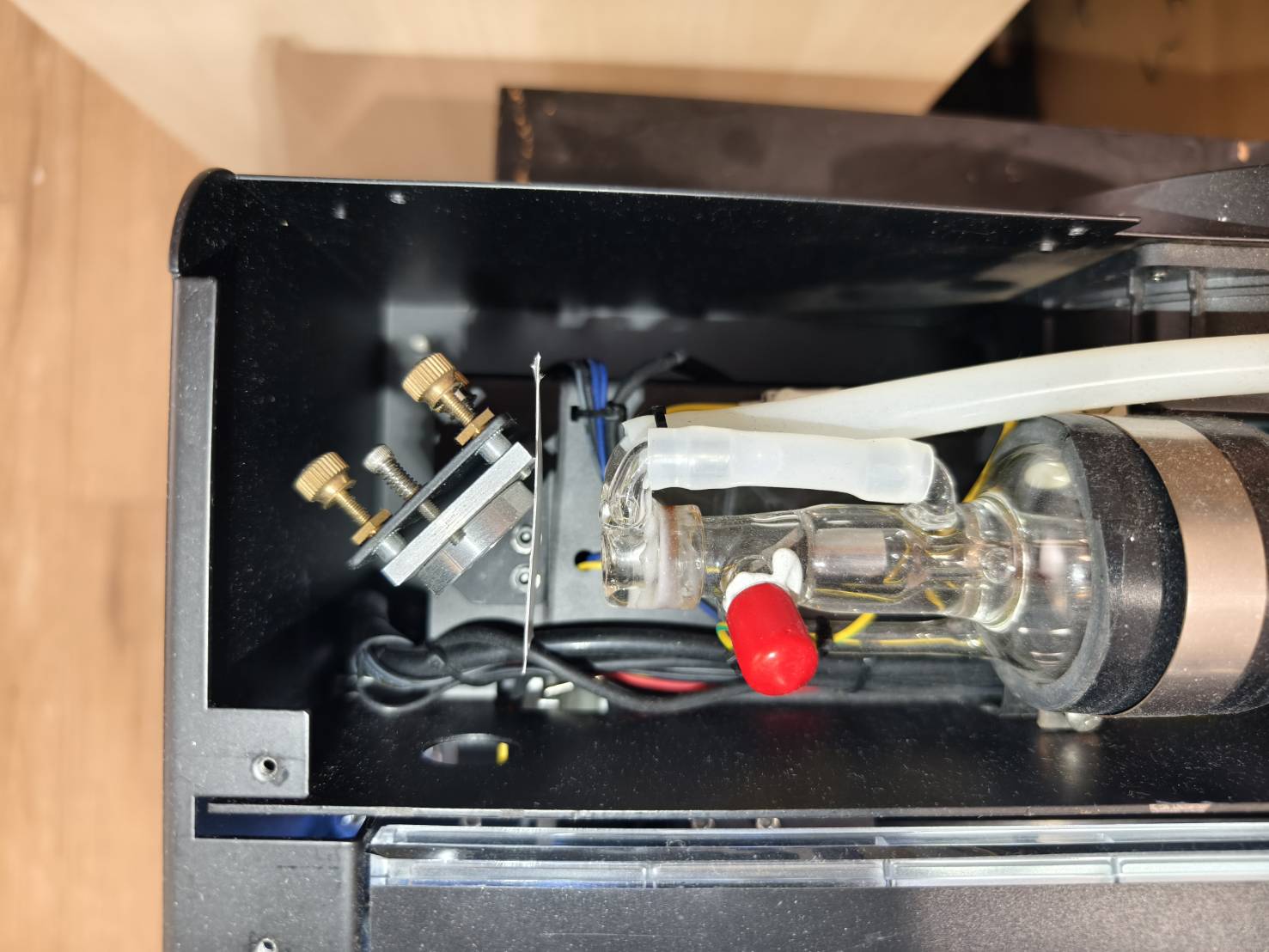

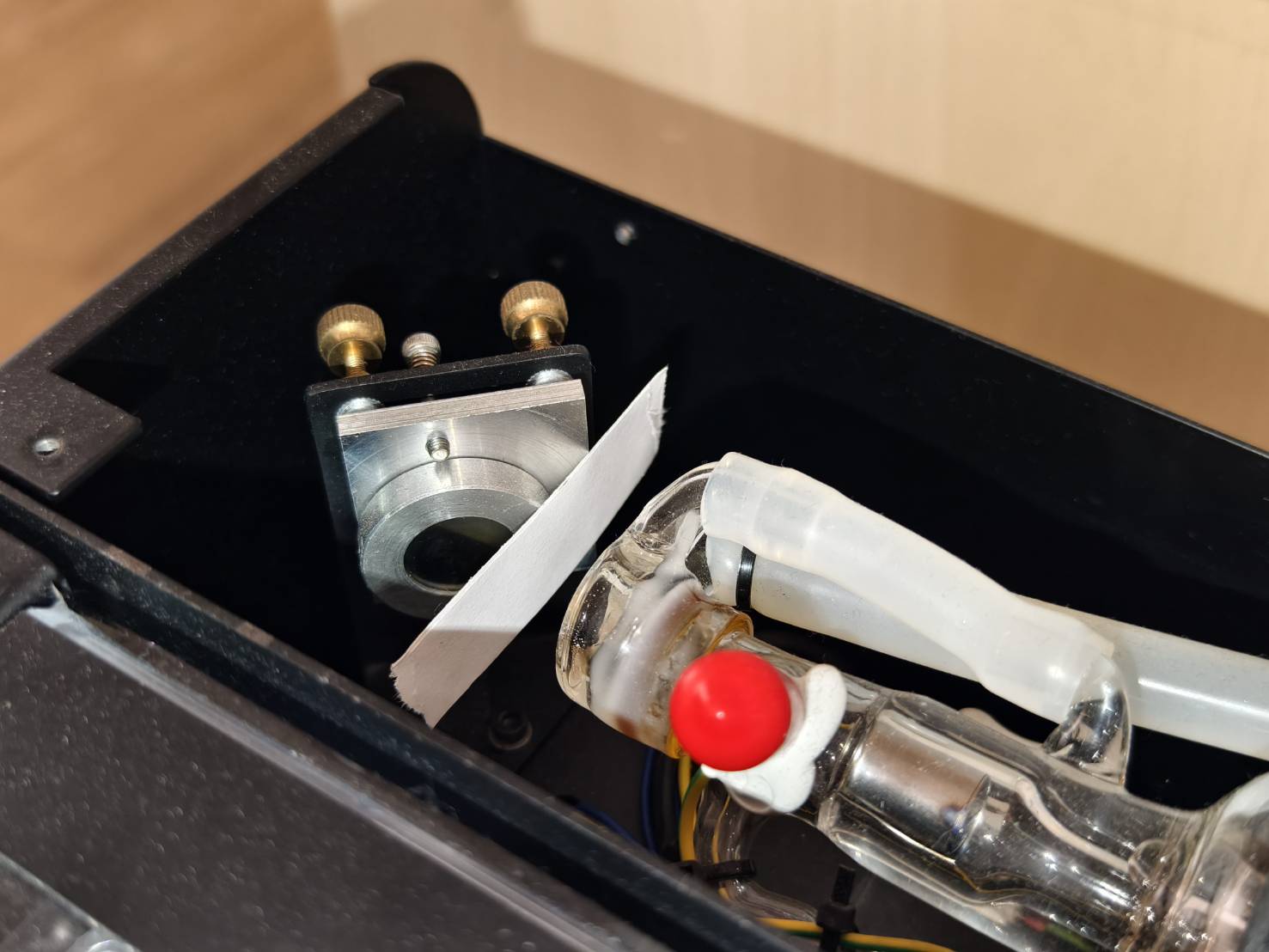

Åpne bakdekselet og plasser en ny dobbeltsidig tape på det første speilet.
Hvis maskinen din har to magneter på bakdekselet, må dekselet settes tilbake.
Etter at du har plassert tapen, gå til Trinn 3.1.

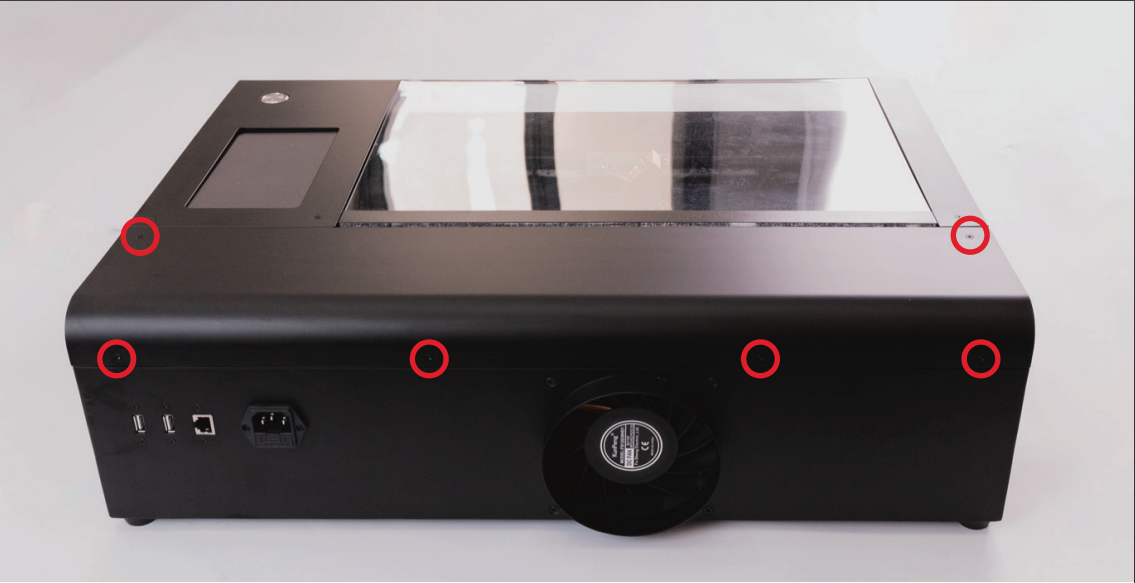

  • Bruk en T8-skrutrekker til å skru ut skruene på baksiden av maskinen, og bakdekselet kan fjernes etterpå.

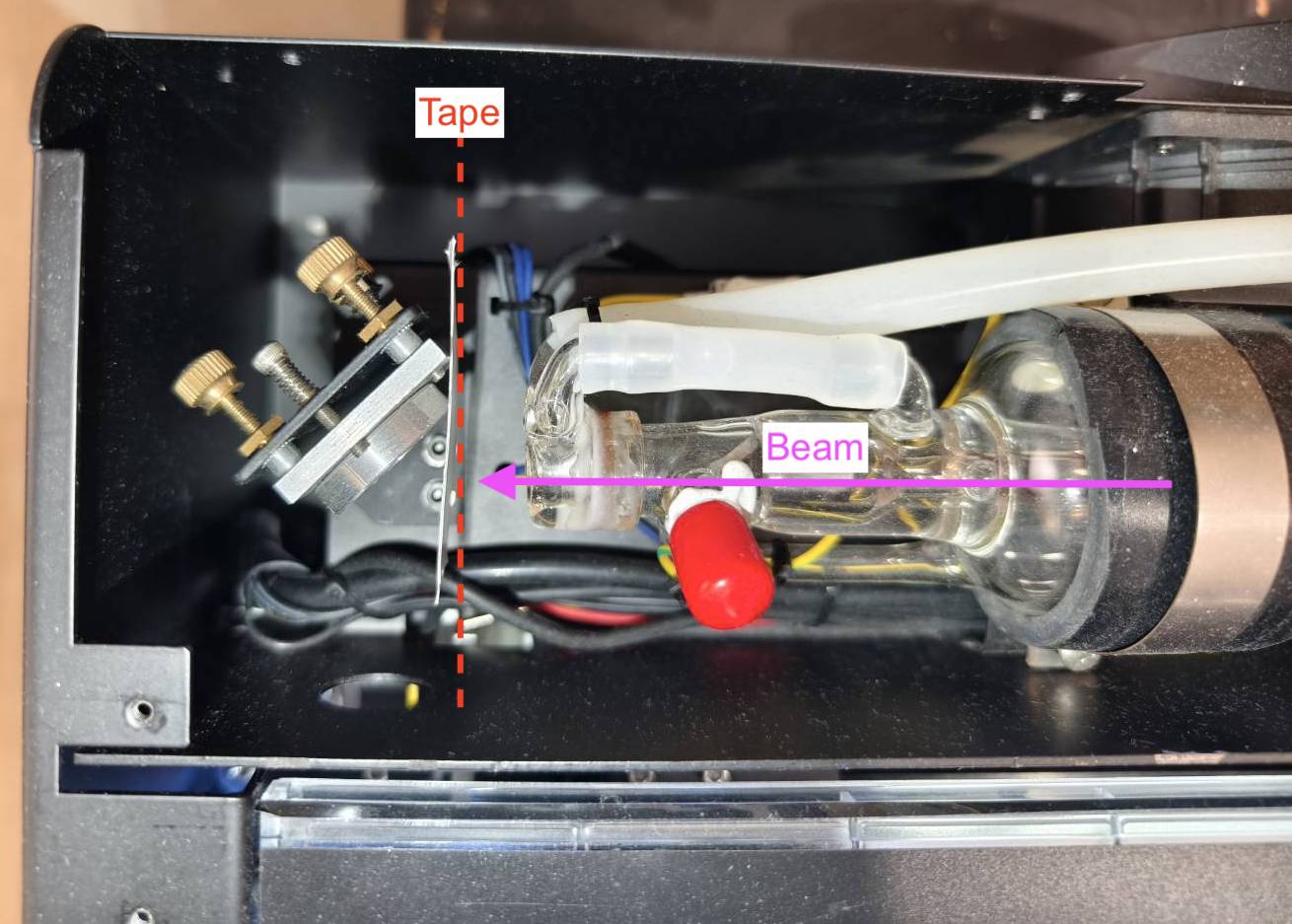

  • Plasser tapen på speilet slik at den har en vinkel på 90 grader mot strålen.

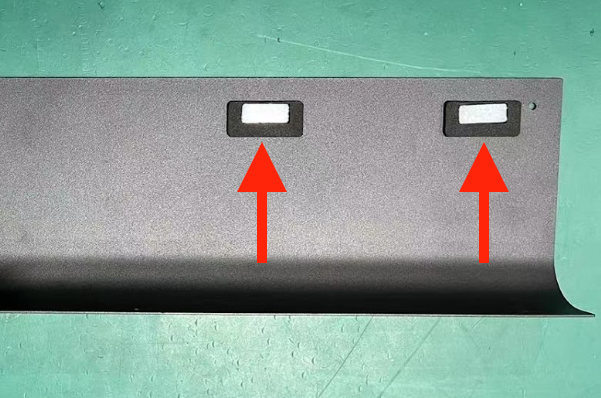

  • Hvis maskinen din har to magneter på bakdekselet, må bakdekselet settes tilbake etter at tapen er plassert, slik at maskinen kan oppdage at døren er lukket, slik at pulsene kan lages.
    (Skruing er ikke nødvendig så lenge dørlukket-ikonet kan lukkes.)

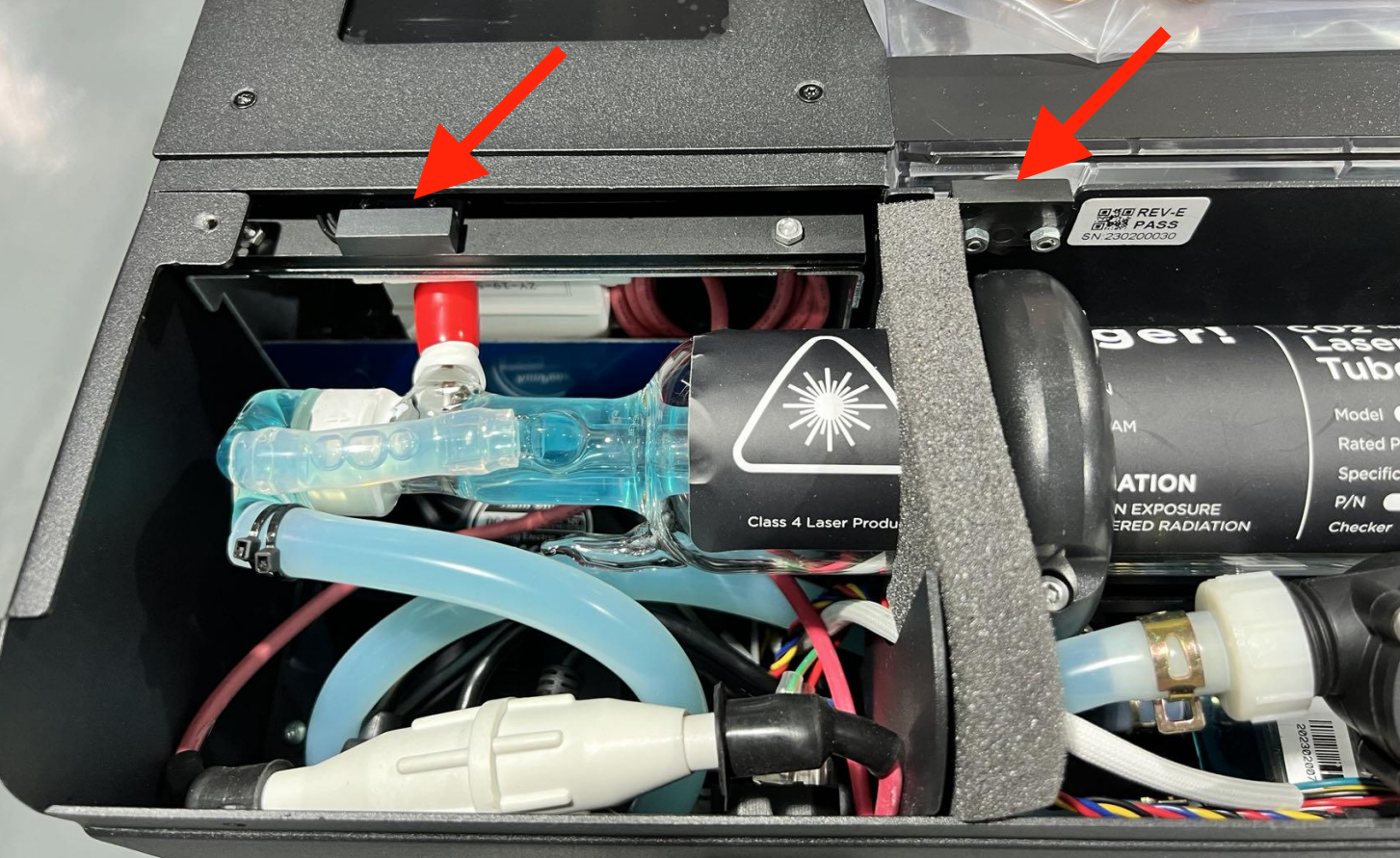

  • Du kan også plassere to magneter på sensorene som peker nedenfor for å lukke døren.




Trinn 3.1

Lag 5 pulser og sjekk om tapen har et brent merke på seg.
(Vennligst se eksempler for å bestemme resultatet av tapen.)

A. Slå på maskinen.
B. Lukk lokket.
C. Gå inn i vedlikeholdsmodus og vent til homing-prosessen er ferdig.

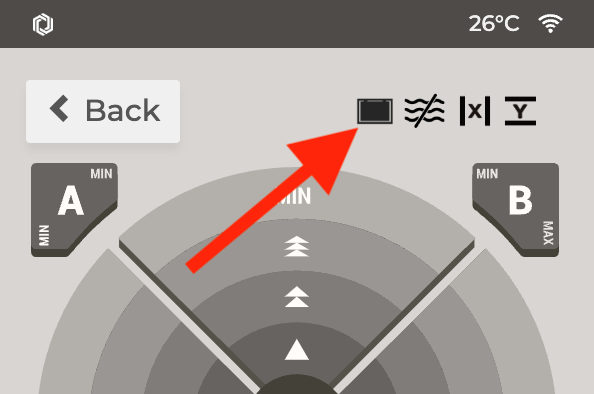

     (Sørg for at dørikonet er lukket, ellers vil du ikke kunne lage en puls.)
D. Finn Puls-knappen.
E. Ett trykk = en puls, to trykk = to pulser, og så videre.
F. Sjekk tapen
⚠︎ Vennligst lag alltid pulser når dørlokket er lukket.



Eksempler på taperesultat

Godt eksempel - Rund og sterk

Dårlig eksempel -
Svak, hul eller ikke rund
Screenshot 2024-05-17 at 11.45.12 AM.png 2A7UkBxyMHmmnZPZZ6GhVDYn3cRinoq2RQ.png
Screenshot 2024-05-17 at 11.44.44 AM.png 323857.jpg



Bestem resultatet ditt og neste handling som skal utføres:

  • Ja, den har et brennmerke, og resultatet er bra >> Laserutgangen har ingen problemer >> Vennligst Sjekk OPA
  • Det har et brennmerke, men resultatet er dårlig >> Trinn 6
  • Ingen brennmerke i det hele tatt >> Trinn 4


Trinn 4

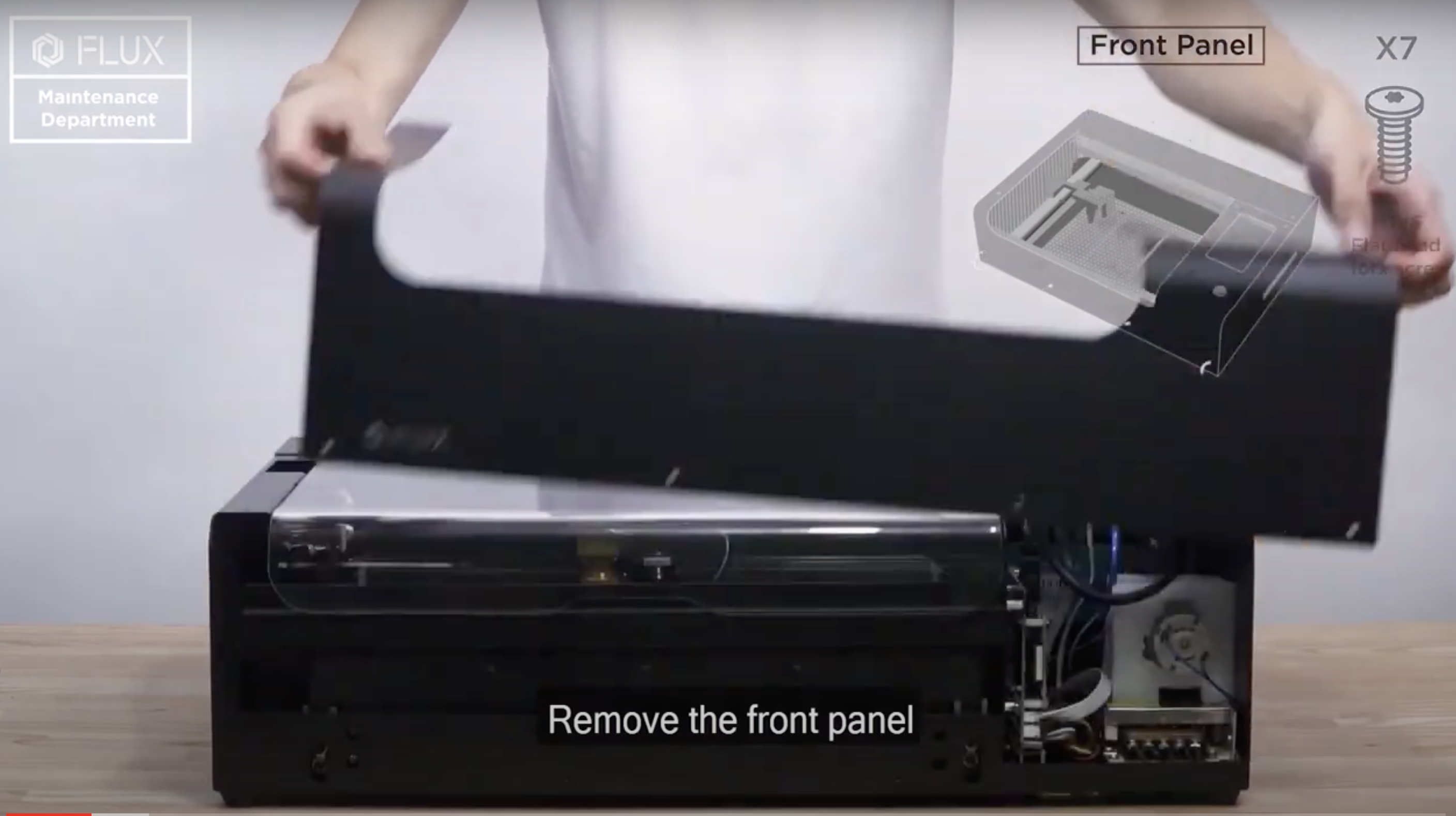

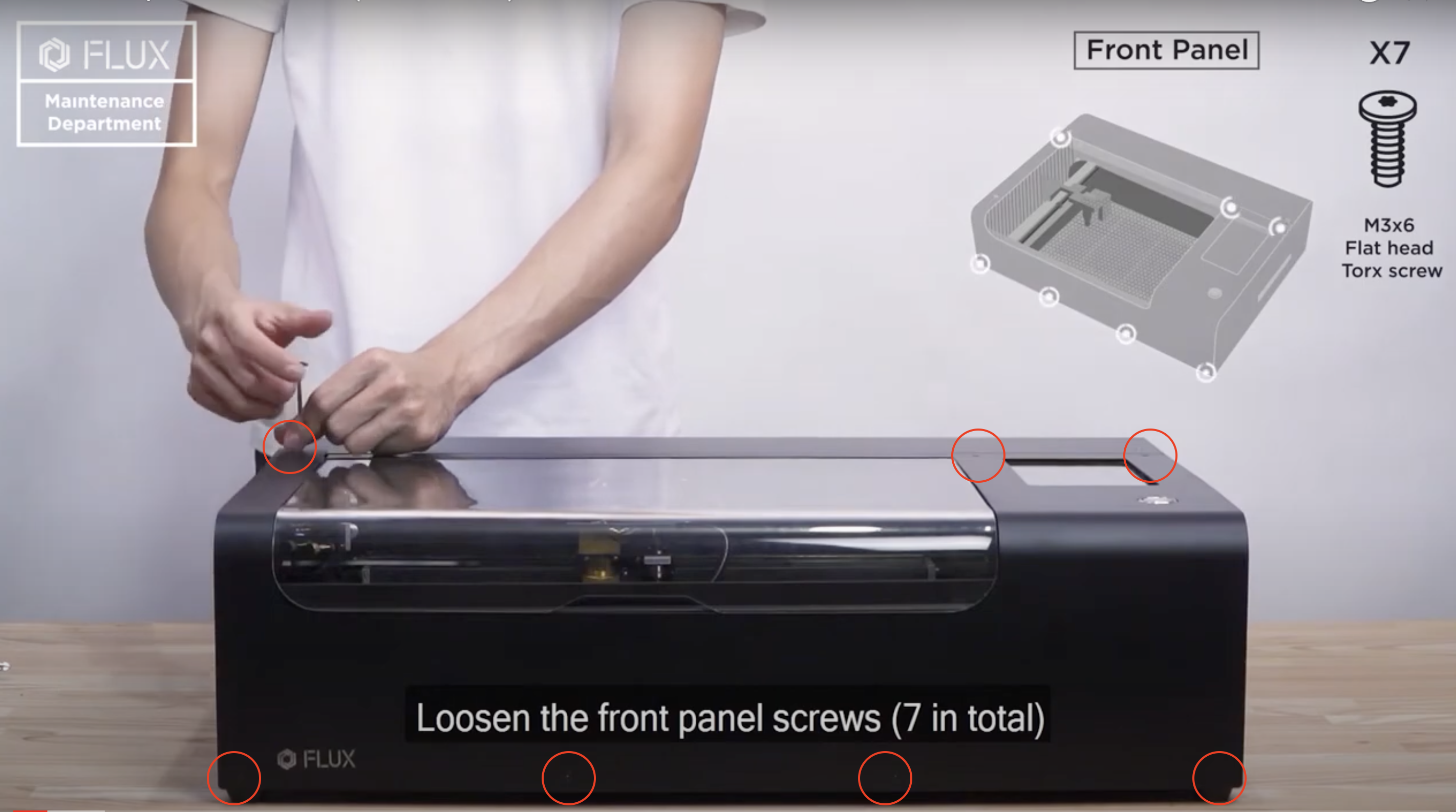

  • Fjern frontdekselet ved å skru ut disse T8-skruene.
    (Du kan se videoen som har klippet for fjerning av frontdekselet.)

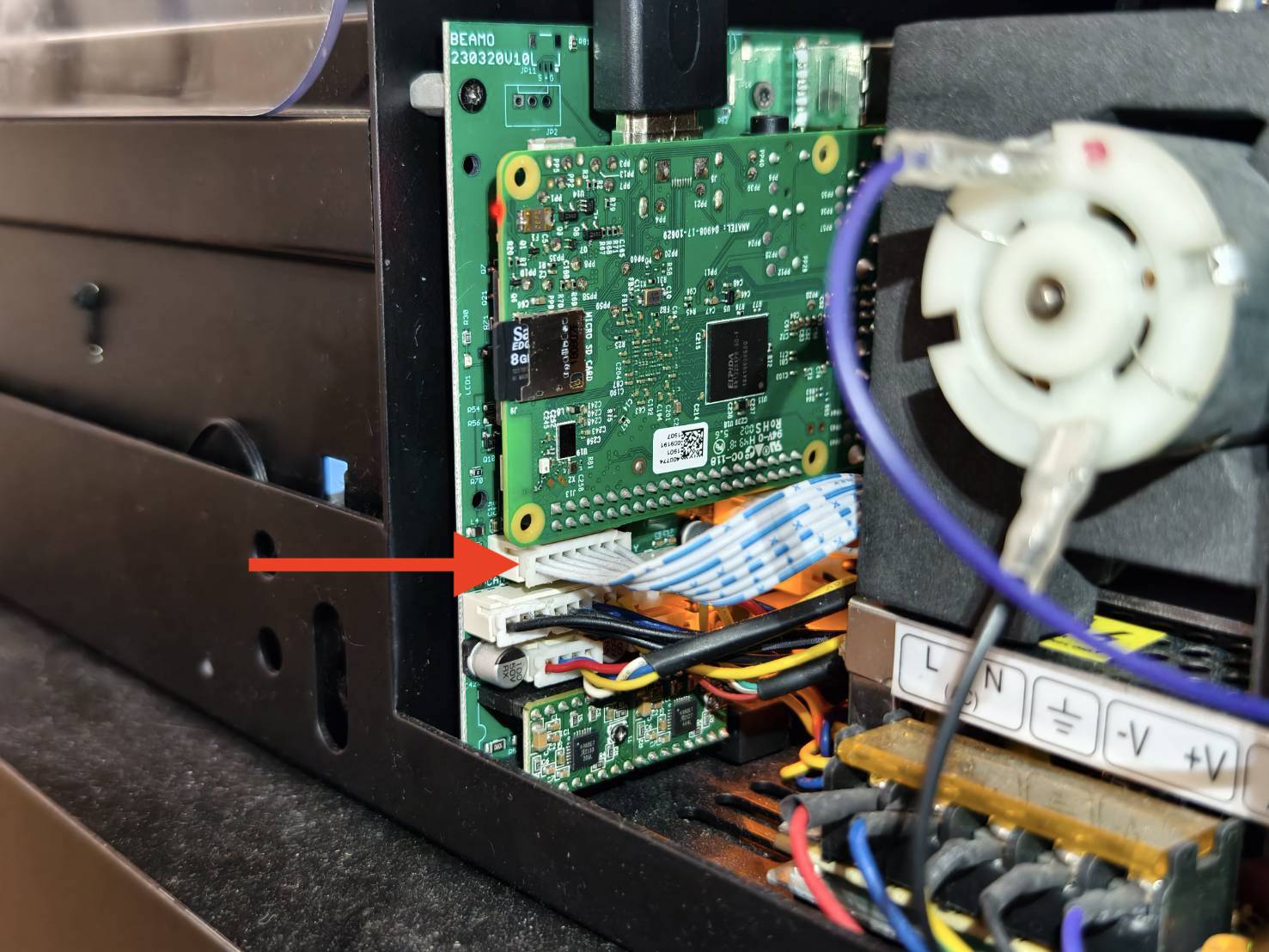

  • Koble fra laserkontrollkabelen på hovedkortet.



  • Etter at du har koblet fra kabelen, går du til Trinn 4.1.




Trinn 4.1

Vennligst bruk gummihansker før neste handling.

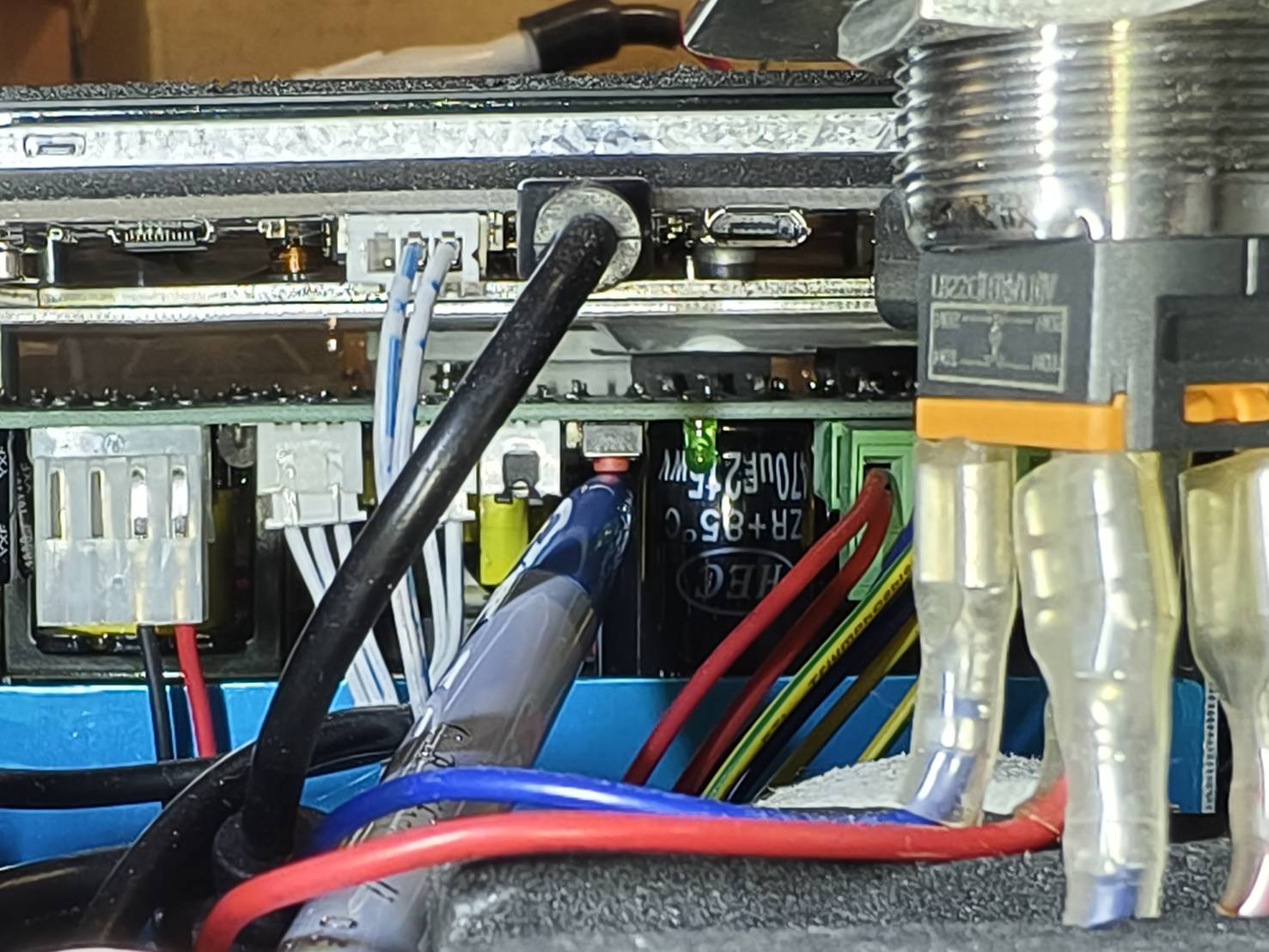

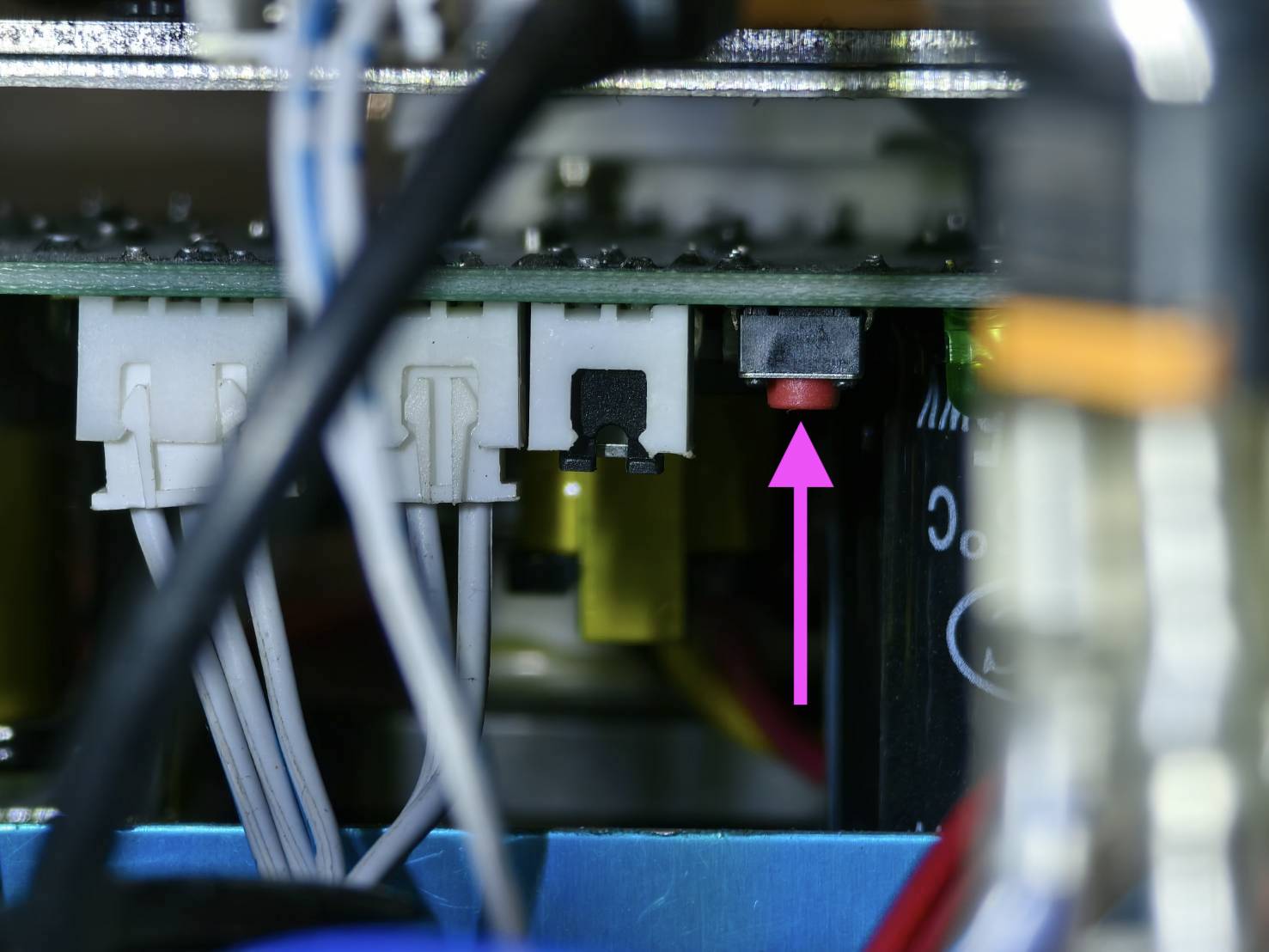

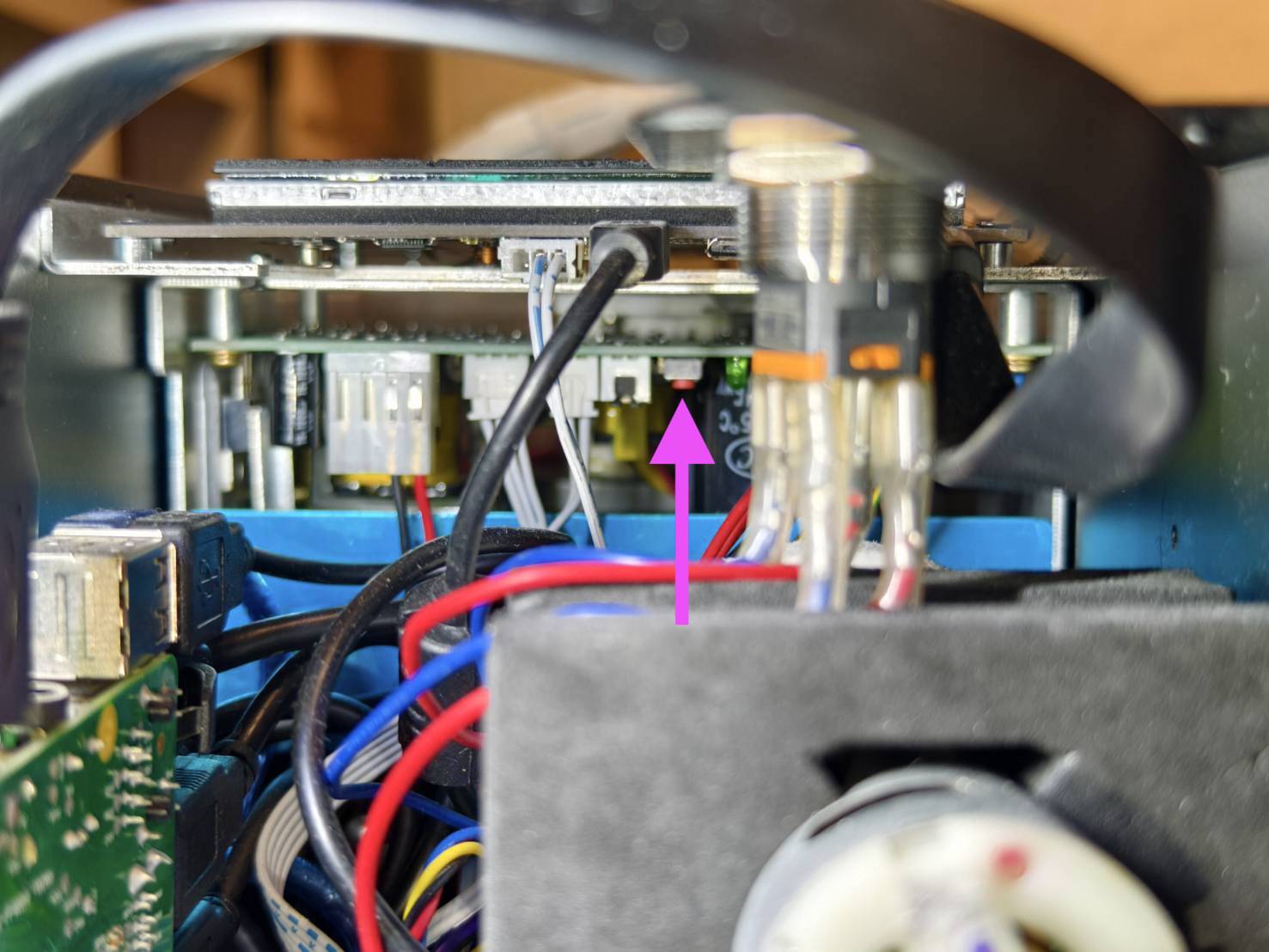

Slå på maskinen. Trykk på laserknappen to ganger eller hold den inne i 1-2 sekunder med en penn eller blyant, og sjekk laserutgangen på tapen.
(Vennligst se eksempler for å bestemme resultatet av tapen.)



Bestem resultatet ditt og neste handling som skal utføres:

  • Ja, den har et brennmerke, og resultatet er bra >> Trinn 5
  • Det har et brennmerke, men resultatet er dårlig >> Kontakt kundeservice
    • Mulig årsak: Laserrøret ditt har fullstendig avtatt og må byttes ut.
  • Ingen brennmerke i det hele tatt >> Trinn 4.2


Trinn 4.2

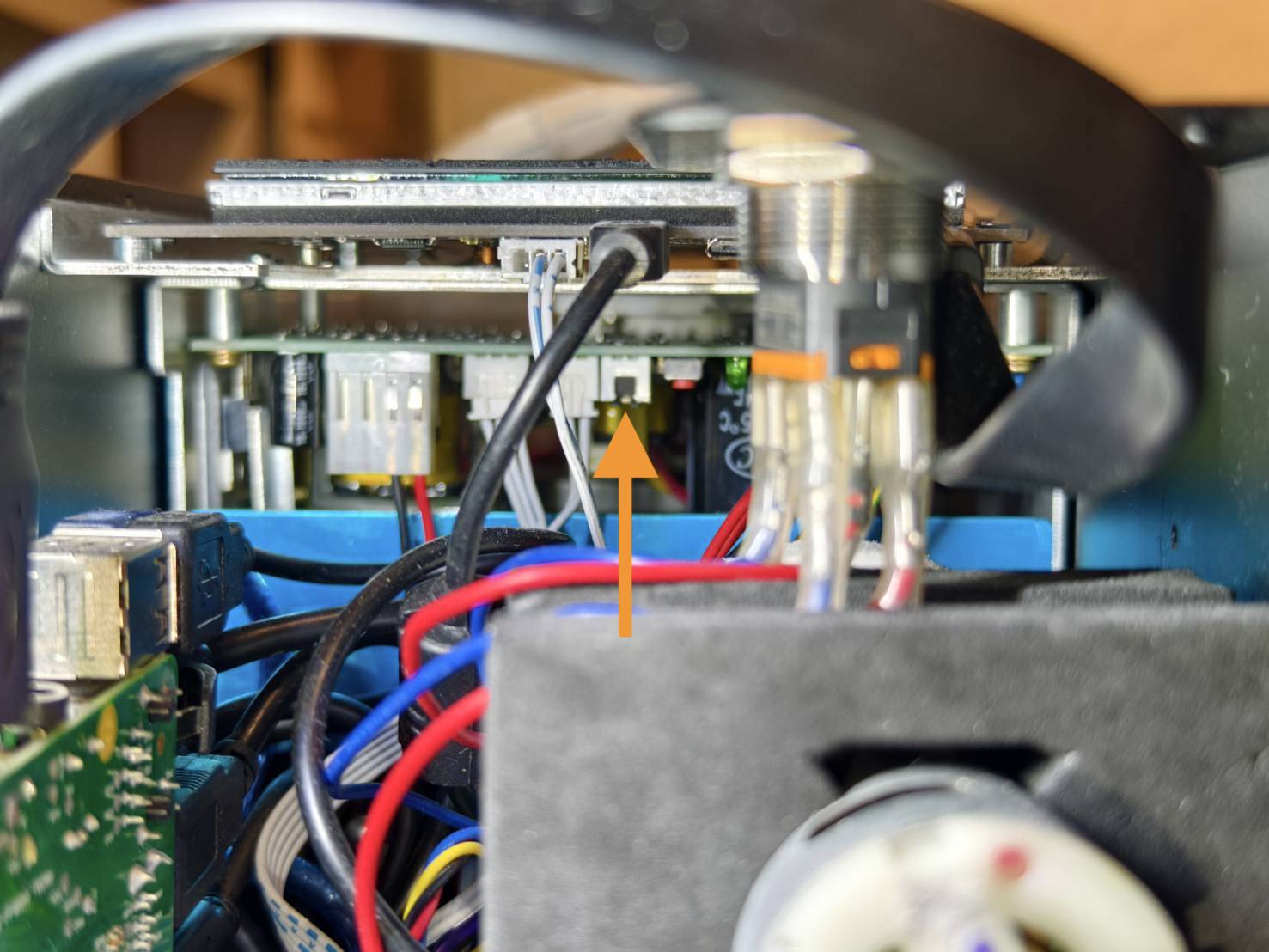

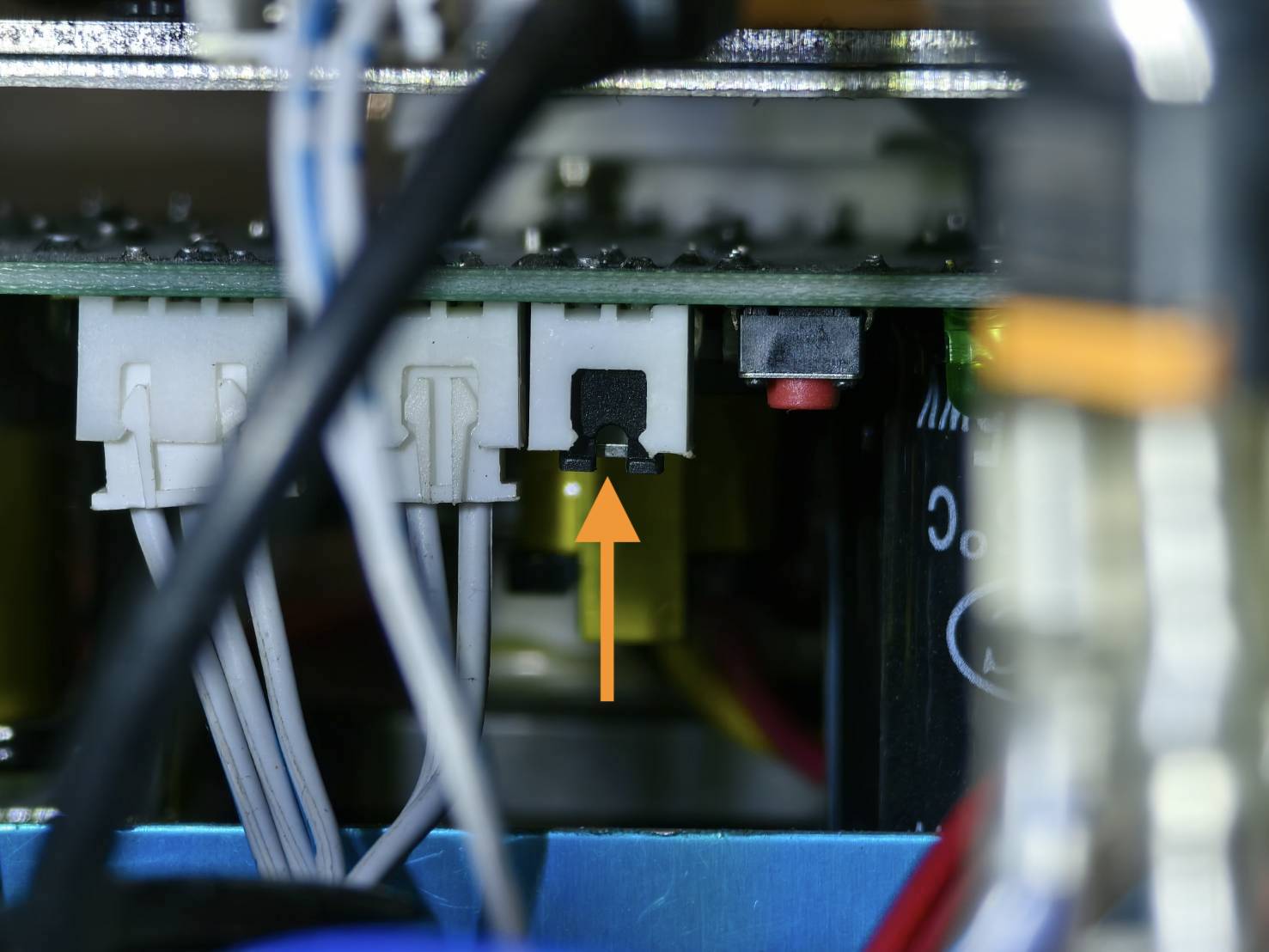

Slå av maskinen og sjekk om den lille svarte jumperen er satt inn riktig.



Bestem resultatet ditt og neste handling som skal utføres:

  • Ja, jumperen er opprinnelig satt inn riktig >> Kontakt kundeservice
    • Mulig årsak:
      • Laserstrømforsyningen (PSU) har et problem og må byttes ut
      • Laserrøret har et problem og må byttes ut
  • Etter å ha dyttet eller koblet til på nytt, er jumperen nå satt inn riktig >> Trinn 4.1


Trinn 5

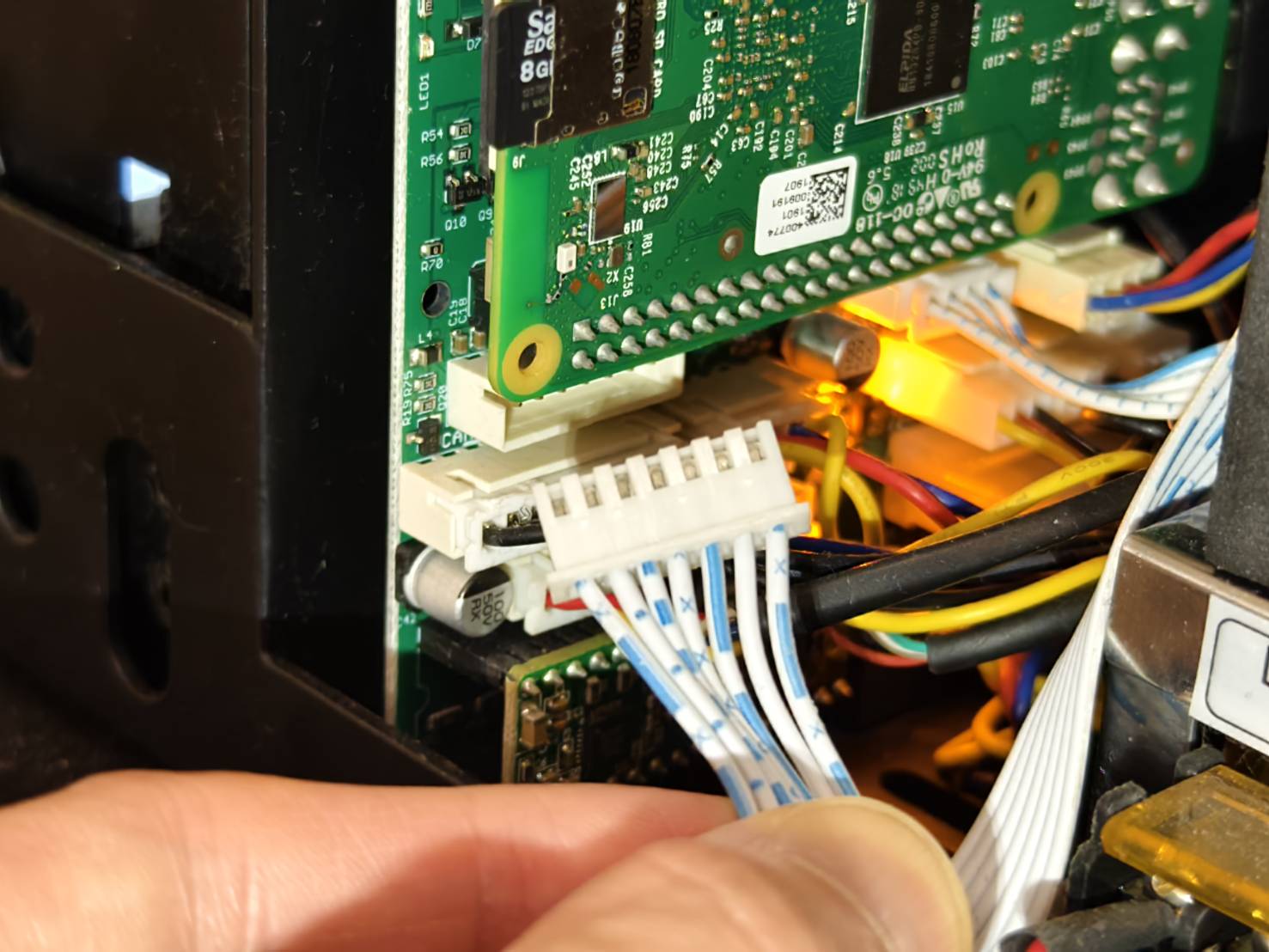

  • Koble til laserkontrollkabelen på nytt.

  • Slå på maskinen og tilbakestill maskinen til fabrikkinnstillingene.
    Se artikkelen, 5-4-11 Tilbakestill til fabrikk.

  • Etter tilbakestillingen, vennligst gå til Trinn 5.1.


Trinn 5.1

Bruk en ny 2-lags tape og lag 5 pulser for å se om tapen har et brennmerke.
(Vennligst se eksempler for å bestemme resultatet av tapen.)



Bestem resultatet ditt og neste handling som skal utføres:

  • Ja, den har et brennmerke, og resultatet er bra >> Problem løst
    • Mulig årsak: Firmware-problem
  • Det har et brennmerke, men resultatet er dårlig >> Trinn 6
  • Ingen brennmerke i det hele tatt >> Kontakt kundeservice
    • Mulig årsak:
      1. Laserkontrollkabelen er defekt
      2. Hovedkortet er defekt


Trinn 6

  • Bruk en ny 2-lags tape og sett den på det første speilet.

  • Øk effektraten til x1,5 og lag 5 pulser for å se om brennmerket blir sterkere.
    (Vennligst se eksempler for å bestemme resultatet av tapen.)



Bestem resultatet ditt og neste handling som skal utføres:

  • Ja, den har et brennmerke, og resultatet er bra >> Maskinen din kan fortsatt fungere
    • Forslag: Øk effektraten og senk hastigheten i hver oppgave til røret er fullstendig svekket.
    • Mulig årsak: Laserrøret ditt har blitt litt svekket
  • Det har et brennmerke, men resultatet er dårlig >> Kontakt kundeservice
    • Mulig årsak: Laserrøret ditt er fullstendig svekket og må byttes



Kontakt kundesupport

Følg instruksjonene i lenken nedenfor for å rapportere et problem til din lokale forhandler eller FLUX-support på riktig måte. [Kontakt kundeservice]

*Informasjonen som samles inn, for eksempel bilder eller videoener som viser problemet med maskinen din i denne artikkelen, vil være nødvendig å dele med forhandleren eller FLUX Support.





Nøkkelord: Laseren vil ikke avfyre / Ingen laserpuls
