5-9 Speil og linse er oksidert eller ødelagt – FLUX Help Center

Forberedelsesartikler

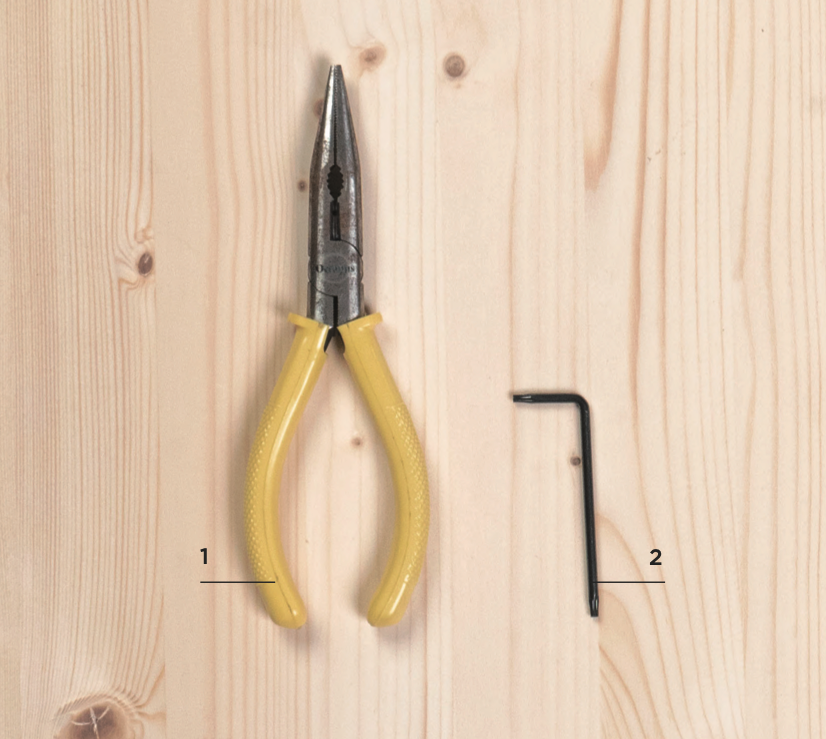

Egenforberedelse:

1 | Spissede tenger

Inkludert i tilbehørsboksen:

2 | Torx-skrutrekker



Testelementer:

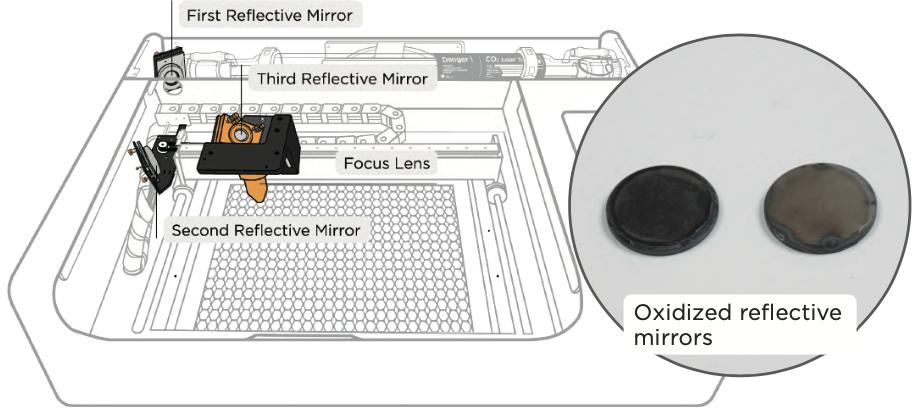

1. Kontroller om speil og linse er oksidert eller ødelagt:

Hvis det er svarte flekker, hvite flekker osv. på overflaten til det første og andre refleksjonsspeilet, eller hvis det er alvorlige riper, og flekkene ikke kan fjernes ved【Vedlikehold】Rengjøring av speil og linse, eller hvis fokuslinsen er deformert eller ødelagt på grunn av ytre kraft, bør speil og linse skiftes ut.

Utskiftningstrinn:

Første refleksjonsspeil:

a. Åpne bakdekselet: Bruk en Torx-skrutrekker for å fjerne de 6 skruene på bakdekselet, og fjern deretter bakdekselet.【Vedlikehold】Justering av optisk bane >

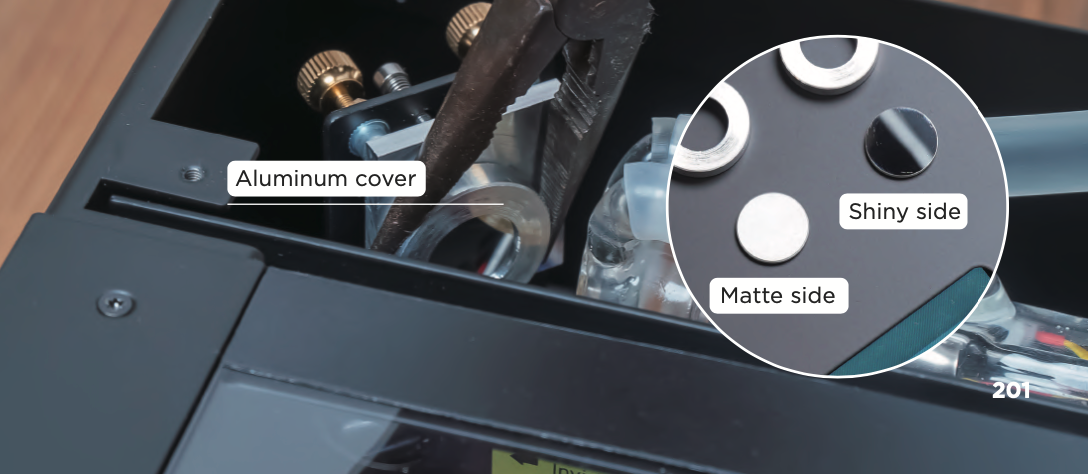

b. Løsne aluminiumsdekselet: Løsne aluminiumsdekselet som fester speilet (vend mot speilet og vri mot klokken), hvis det ikke kan dreies, bruk spissede tenger til å klemme aluminiumsrammen og vri igjen >

c. Bytt speil: Ta ut det gamle speilet > Sett det nye speilet med den matte siden vendt mot speilholderen (laserstrålen vil treffe den blanke siden) >
d. Stram aluminiumsdekselet: Stram aluminiumsdekselet tilbake på speilholderen. ___2021-08-30___3.58.55.png


Andre refleksjonsspeil: Etter å ha åpnet dørdekselet, følg trinnene b~d for det første refleksjonsspeilet (den andre refleksive speilets posisjon er indikert på bildet i).

Tredje refleksive speil:

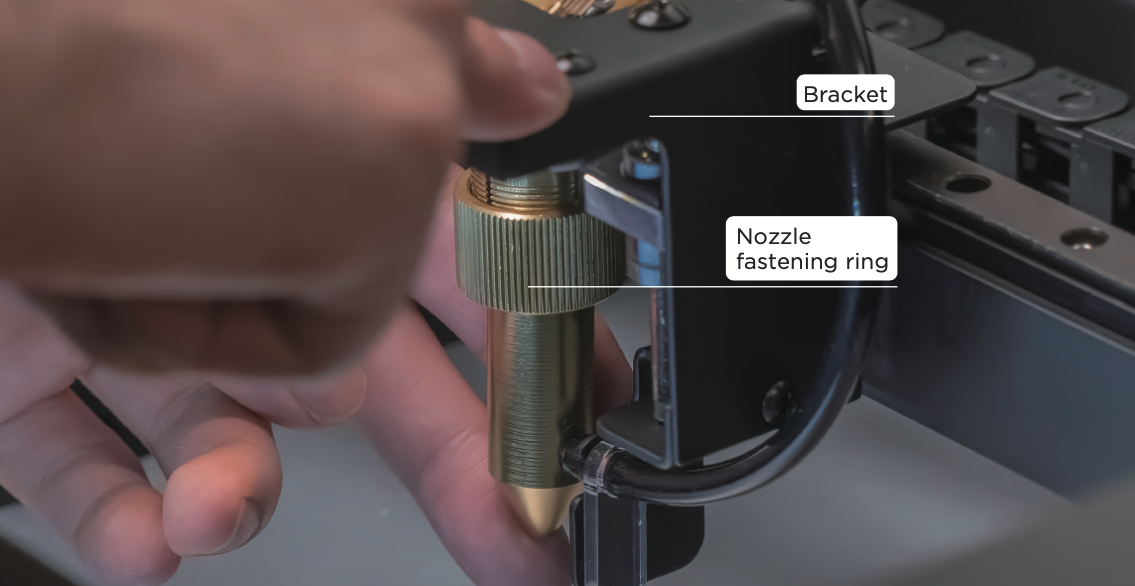

a. Flytt braketten nedover:

Som vist på bildet ovenfor, skru av dysefesteringen > Skyv braketten ned til enden slik at de påfølgende trinnene blir enklere å utføre >

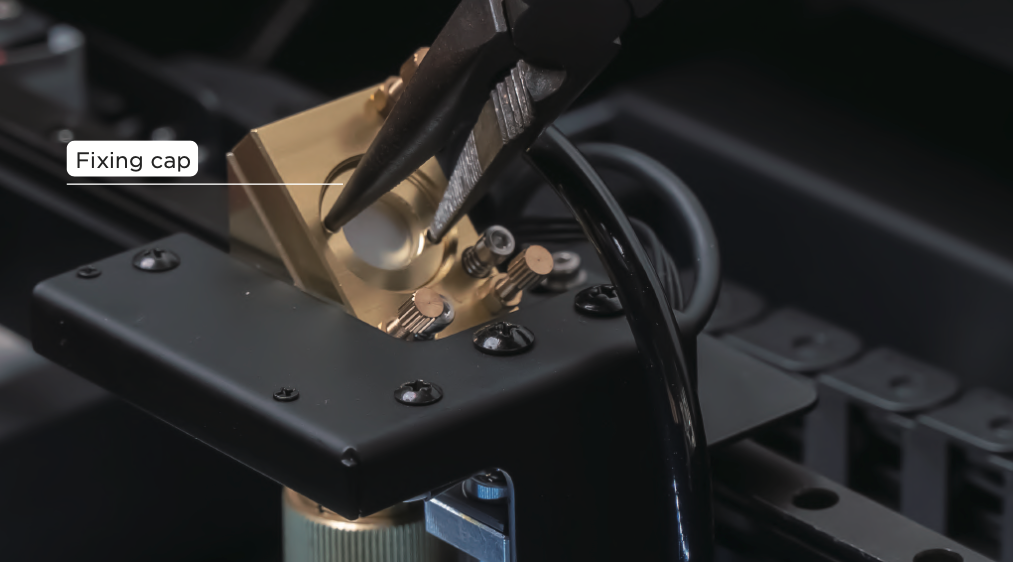

b. Løsne festehetten:

Bruk nålenesetangen til å holde de to runde punktene på speilets festehette, og skru festehetten mot klokken >

c. Bytt speilet:

Ta ut det gamle speilet, du kan trekke ut speilet fra laserinnløpsområdet > Plasser det nye speilet med den skinnende siden vendt mot speilholderen >

d. Stram festehetten:

Bruk nålenesetang til å holde de to runde punktene på speilets festehette, og stram festehetten med klokken.

___2021-08-30___3.59.15.png ___2021-08-30___3.59.23.png

Fokuslinse:

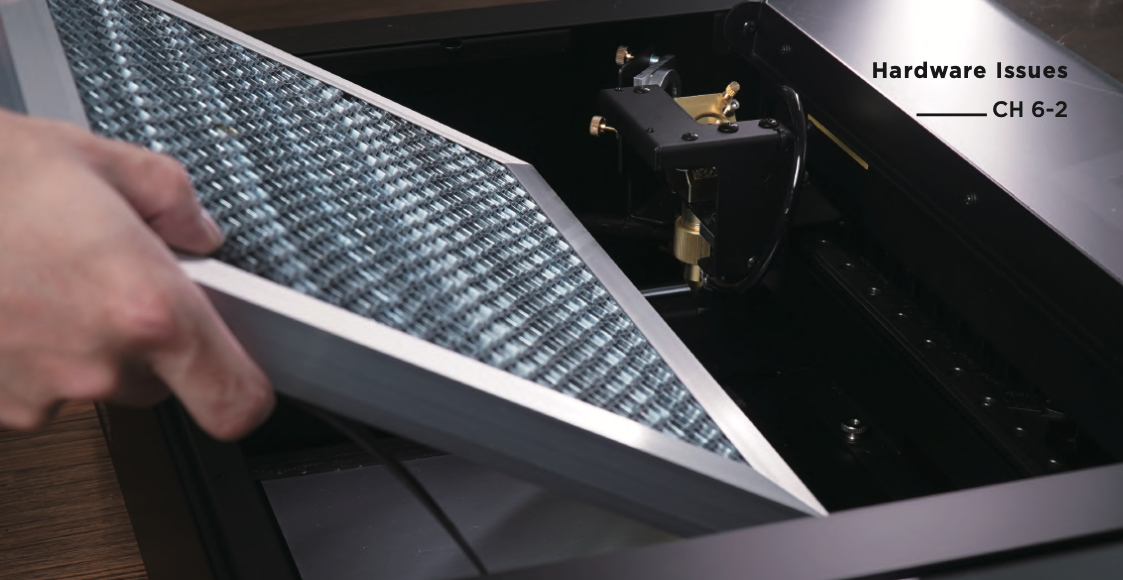

a. Fjern honeycomb-bordet【Vedlikehold】Rengjøring av Honeycomb-bord, trinn 1.

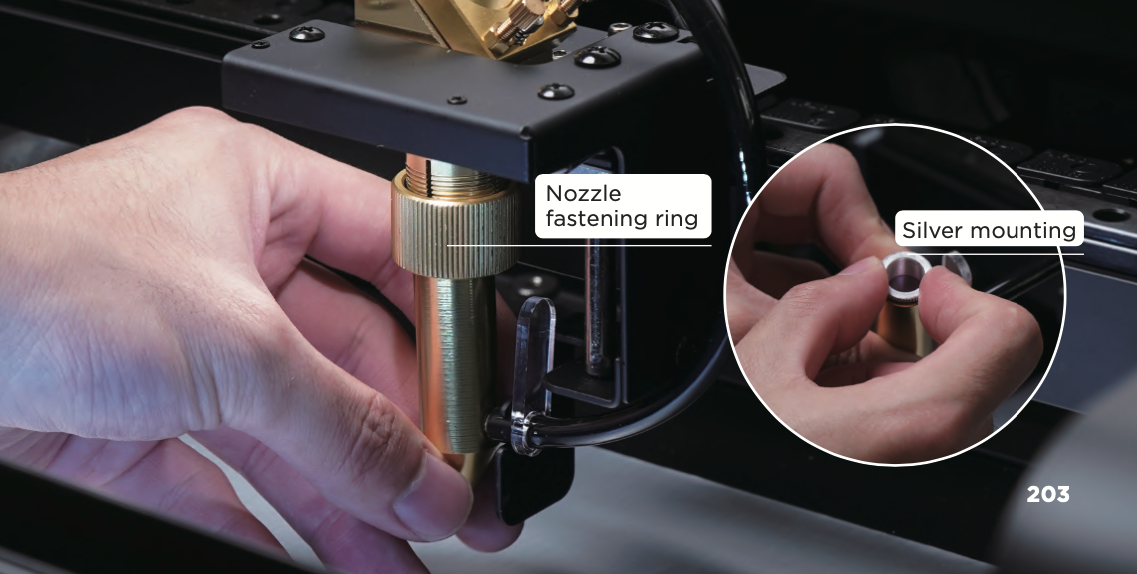

b. Løsne festehetten: Skru av dysefesteringen > Fjern laserhodet > Vri den sølvfargede monteringshetten mot klokken fra laserhodet, hvis den ikke kan skrus av, bruk nålenesetang til å hjelpe >

___2021-08-30___3.59.30.png ___2021-08-30___3.59.37.png

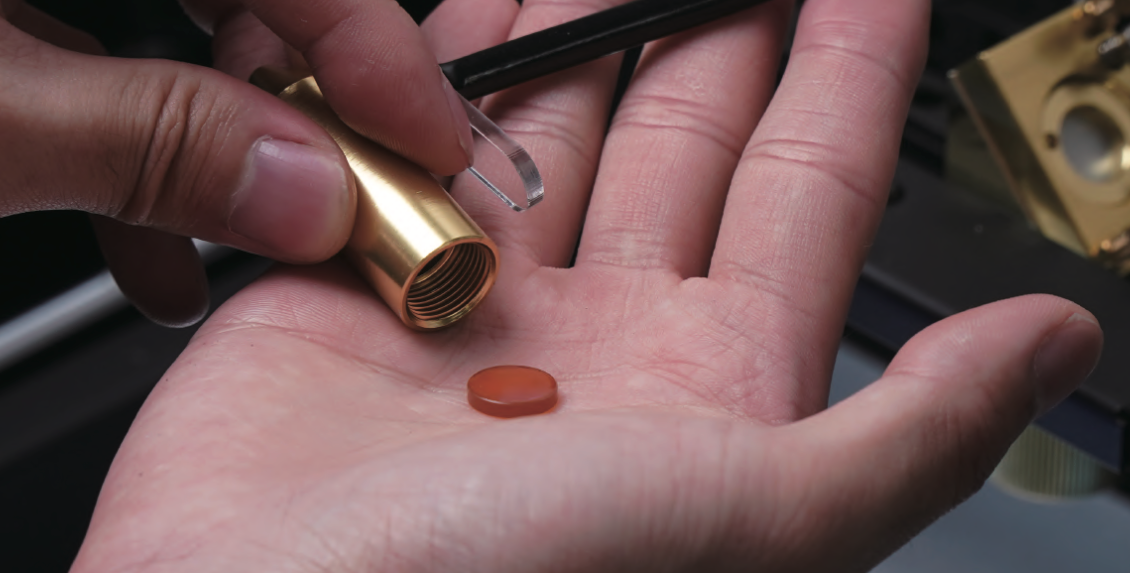

c. Bytt linsen:

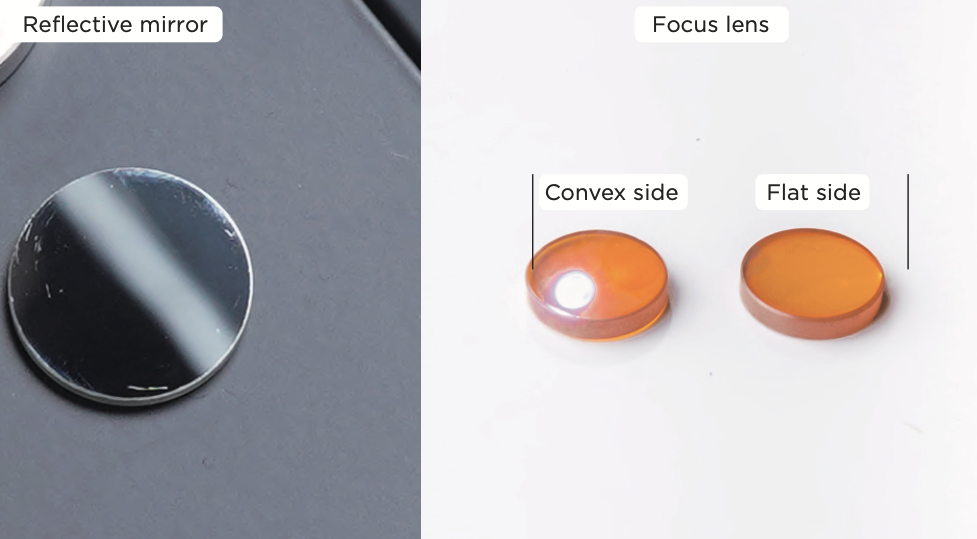

Fjern den gamle linsen > Sett den nye linsen inn i laserhodet med den flate siden nedover (hold kanten av linsen og se inn i linsen, du kan se deg selv på den konvekse siden, men du kan ikke se deg selv på den flate siden) >

d. Stram festehetten:

Stram den sølvfargede monteringshetten med klokken > Sett laserhodet tilbake i laserhodekontakten > Stram dysefesteringen.

e. Sett honeycomb-bordet tilbake 【Vedlikehold】 Rengjøring av Honeycomb-bord, trinn 3.

Feilsøkingsoppføringer:

1. Bilde: Ta bilder av
a. 3 refleksjonsspeil (om de er oksidert eller ødelagt)

b. Fokuslinse (om den er oksidert eller ødelagt)
